Кинотеатральный Full HD
DLP-проектор InFocus X10


В линейке Full HD проекторов InFocus модель X10 занимает нижнюю ступеньку в иерархии, обусловленной версией используемого чипа DMD. Версия чипа (от DarkChip1 в X10, до DarkChip4 в IN83) определяет качество изображения и стоимость проектора, в остальном, представители линейки похожи друг на друга, как четыре капли воды.

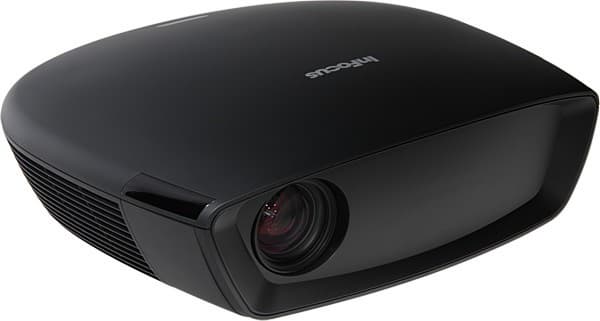

Projector, general view

Характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

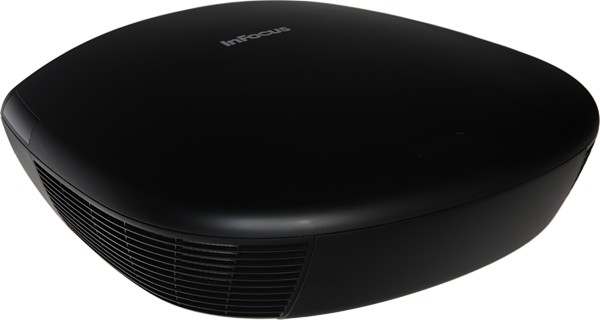

Черный корпус проектора изготовлен из пластика с матовой поверхностью, включая верхнюю панель, которая у проекторов серии IN8x зеркально-гладкая. На верхней панели находятся: логотип и, ближе к задней части, — неприметная вставка из прозрачного тонированного пластика, прикрывающая четыре индикатора состояния. На левом боку — пластиковые ребра, маскирующие небольшую по площади вентиляционную решетку, через которую выдувается теплый воздух.

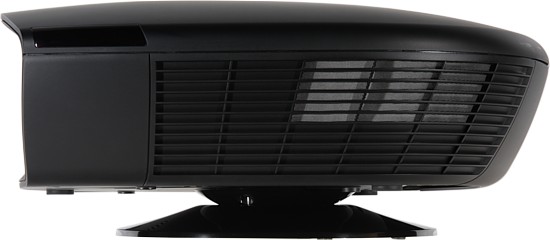

Left

Воздух забирается через решетки на днище. На правом боку — тоже пластиковые ребра, но выполняющие исключительно декоративную функцию (и тоже собирающие пыль). Кроме того, на правом боку, ближе к объективу находится крышечка на защелке, открыв которую, можно добраться до регулировочных колец объектива. Все разъемы, в том числе разъем для замка Кенсингтона, расположены в глубокой нише на задней панели. Неотъемлемым элементом дизайна является крышка из комплекта поставки, закрывающая нишу с разъемами.

Left

Два ИК-приемника размещены по бокам, на стыке верхней и боковых панелей, ближе к передней части, что обеспечивает обзор всей верхней (нижней при потолочном креплении) полусферы. Для крепления потолочного кронштейна в днище проектора вделаны 4 металлические втулки с резьбовыми отверстиями. Проектор можно установить и на комплектную подставку (привинчивается к днищу 3-мя винтами) типа подставки под ЭЛТ-монитор, которая позволяет поворачивать проектор и наклонять его вправо-влево (чуть-чуть) и вверх-вниз.

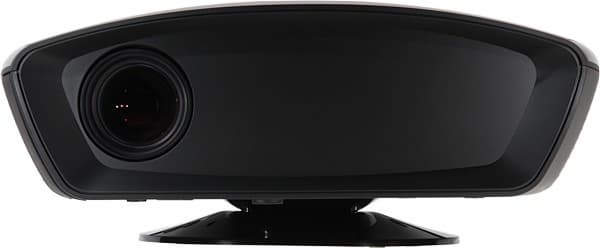

Front

На ровную горизонтальную поверхность проектор можно поставить и без использования подставки — на днище есть 3 резиновые ножки-таблетки. Крышка отсека лампы расположена на днище, поэтому для замены лампы проектор нужно отсоединять от кронштейна. Заменяемого воздушного фильтра нет.

Пульт

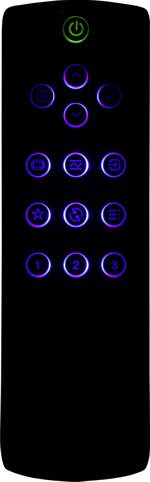

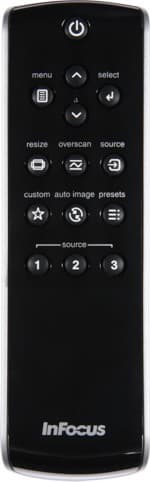

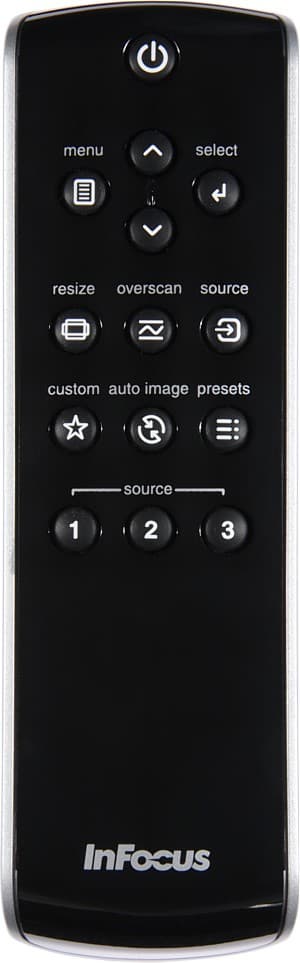

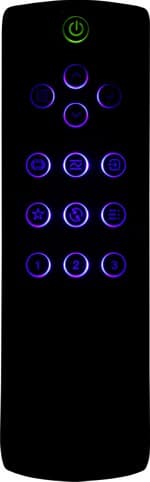

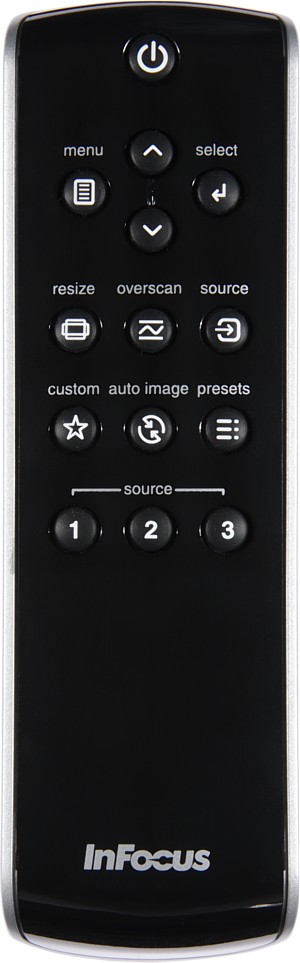

Пульт такой же, как и у проекторов серии IN8x. Он небольшой, удобно лежит в руке, сверху — глянцево-черный, снизу — серебристый. Несколько одинаково круглых кнопочек имеют крупные контрастные значки и мелкие подписи. Есть светодиодная достаточно яркая подсветка, включающаяся кнопкой снизу.

Remote control   Remote control

Кнопке со звездой можно назначить одну из пяти функций. Программирование универсальных пультов облегчает специальный режим дискретных команд. И, возможно, кому-то может пригодиться таблица с кодами команд, которую можно скачать с сайта производителя. Если кнопку включения подсветки пару секунд подержать нажатой, то включается яркий белый светодиод в передней части пульта — им можно, в частности, подсветить обложку диска.

Меню

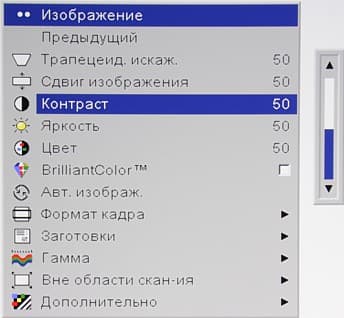

Меню традиционно сложное и многоуровневое. Шрифт удобочитаемый. Навигация, в целом, удобная, но требует привыкания. При изменении параметров, влияющих на изображение, страница с настройками остается на экране, что затрудняет оценку происходящих изменений. Правда, фон меню можно сделать полупрозрачным. Есть русская версия меню, русификация хорошая.

Коммутация

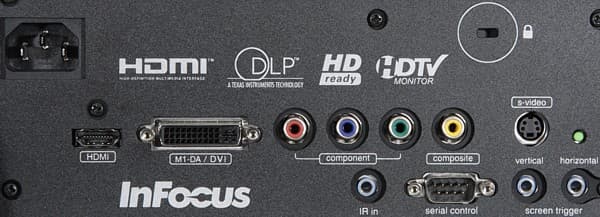

Сonnectors

Проектор оснащен стандартными компонентным, S-Video, композитным и HDMI-входами, а также проприетарным разъемом M1-DA. Последний способен принимать видеосигналы нескольких типов, но принуждает пользователя использовать фирменные адаптеры-переходники (с M1-DA на VGA, DVI, HDMI или компонентный). Впрочем, в комплекте поставки есть переходник с M1-DA на гнездо HDMI. Для подключения к видеотехнике с разъемом SCART в режиме RGBS потребуется кабель-переходник со SCART на 4 RCA. При этом RGB-сигналы заводятся на RCA-разъемы компонентного входа, синхросигнал — на композитный вход, а в меню установок потребуется включить режим SCART. Для цифровых подключений поддерживается HDCP. Раздельно для HDMI и DVI (в M1-DA) можно отключить передачу расширенных данных (отключить EDID).

OSD

Видеовходы по циклу перебираются кнопкой source на пульте. Нажатием одной из трех кнопок из группы source можно напрямую выбрать 3 источника (4, если кнопке custom присвоить выбор еще одного источника), какие источники им соответствуют —пользователь указывает на странице Источники в соответствующих списках. Есть функция автопоиска активного подключения. На странице Источники вкл. экранного меню пользователь отмечает, какие типы источников перебираются кнопкой source и автопоиском.

OSD

Экран с электрическим приводом можно подключить к выходам screen trigger (гнездо vertical — разворот экрана, horizontal — широкий формат). Интерфейс RS232 (разъем D-SUB 9 pin) позволяет дистанционно, по проводам управлять проектором. В руководстве приведены соответствующие настройки и команды.

Управление проекцией

Фокусировка изображения на экране и регулировка увеличения производятся вращением двух широких ребристых колец на объективе. Чтобы добраться до них, придется отщелкнуть крышечку сбоку. Объектив зафиксирован относительно матрицы так, что нижний край изображения находится выше оси объектива на 36% от высоты изображения. Цифровая коррекция вертикальных трапецеидальных искажений имеет диапазон ±13°. Есть функции стоп-кадра и временного выключения проекции, но их можно вызвать, только предварительно назначив кнопке custom соответствующую функцию.

Режимов геометрической трансформации 5: Собств. — отключена интерполяция к разрешению матрицы, 16:9 — идеально для просмотра анаморфированных фильмов, 4:3 — подойдет для просмотра фильмов в формате 4:3, Почт. Ящик — для формата Letterbox, и Естеств. Широкоформ. — еще один вариант просмотра фильмов 4:3, но уже во весь экран 16:9 с растяжением картинки, минимальным в центре и увеличивающимся к краям.

OSD

Для устранения помех на границах изображения можно включить один из двух режимов обрезки краев по периметру (оверскан) — просто обрезка, без изменения масштаба (Обрезка), или небольшое увеличение (Масштаб), при этом часть изображения уйдет за область проекции.

OSD

Изображение можно сдвигать вверх-вниз с обрезкой края, вышедшего за область проекции, чтобы, например, скрыть артефакты или подогнать под экран (функция Сдвиг изображения).

В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Если включить функцию Потолок Авто, то проектор будет автоматически переворачивать изображение при потолочном креплении, ориентируясь на показания встроенного датчика положения. Проектор длиннофокусный, поэтому при фронтальном проецировании его нужно размещать за зрителями.

Настройка изображения

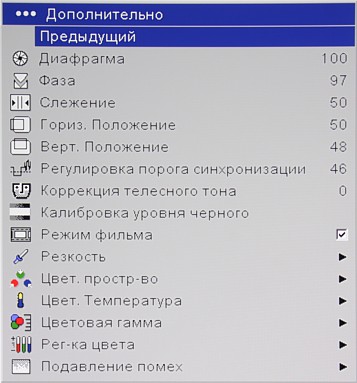

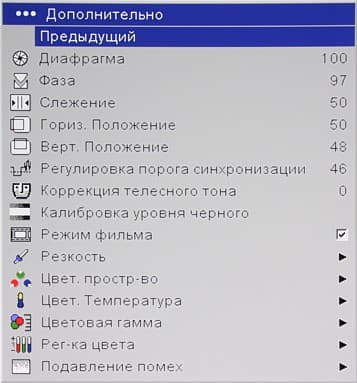

Исключив стандартные настройки, перечислим следующие: коррекция оттенков кожи, цветовая температура (6500, 7500, 9300 К или без коррекции), степень подавления видеошумов, а также яркость и контрастность красного, зеленого и синего цветов по отдельности.

OSD

OSD

Есть возможность вручную установить цветовое пространство и охват, но необходимости в этом нет, так как автоматическое определение работает корректно (только при подключении к компьютеру может потребоваться вручную выбрать RGB) . Функция Калибровка уровня черного предназначена для автоматической коррекции яркостного баланса. За черный она принимает черные полосы сверху и снизу изображения, и изменяет яркость так, чтоб эти полосы не выделялись на экране. Яркость белых участков несколько повышается при включении режима BrilliantColor, а яркость в целом понижается при уменьшении параметра Диафрагма. Еще один способ уменьшить яркость, а заодно и шум вентиляции — это включить режим пониженной яркости лампы.

Три набора настроек можно сохранить в пользовательских профилях. Кроме того, для каждого видеовхода автоматически сохраняются свои настройки. Прибегнув к услугам профессионалов, можно откалибровать проектор, при этом будут созданы специальные профили цветокоррекции ISF (за подробностями отсылают на www.infocus.com/service).

Дополнительные возможности

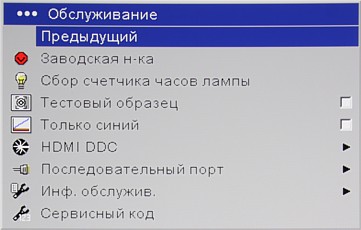

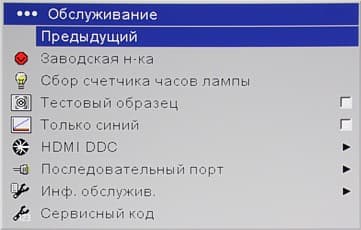

Включение функции Авт. Питание заставит проектор при подаче питания сразу переходить в рабочий режим, минуя дежурный. Есть простой таймер на отключение через 4 часа. Функция Экон. Энергии обеспечит отключение лампы через 20 минут отсутствия сигнала, а еще через 10 мин отключит проектор совсем. Для диагностики и настройки изображения, на экран можно вывести несколько тестовых изображений.

OSD

Измерение яркостных характеристик

Измерения светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Результаты измерений для проектора InFocus X10 (если не указано иное, то включен режим высокой яркости, Цвет. Температура = Собств., включен BrilliantColor , а диафрагма открыта полностью):

Световой поток
   — 1225 лм
   отключен BrilliantColor 970 лм
   Диафрагма = 55 1000 лм
   Диафрагма = 0 385 лм
   Цвет. Температура = 6500 965 лм
   Режим пониженной яркости 970 лм
Равномерность +27%, -49%
Контрастность 605:1

Максимальный световой поток соответствует паспортным 1200 лм. Равномерность не очень высокая (в основном, из-за затемнения в верхних углах). Контрастность отличная. Можно сделать вывод, что снижение номера версии DarkChip от 3 в IN82, до 1 в X10 привело к небольшому уменьшению светового потока и контрастности. Мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, так называемую контрастность full on/full off. Она составила 2275:1, что близко к заявленному значению 2500:1.

Диафрагму можно менять только вручную, нет автоматического режима, в котором диафрагма уменьшалась бы для темных сцен. Изменение диафрагмы сопровождается заметным жужжанием. Польза от диафрагмы только одна — при проекции на небольшой экран уменьшение светового потока может повысить субъективно воспринимаемый контраст изображения за счет уменьшения уровня черного. Впрочем, закрывать диафрагму имеет смысл, только если включение экономичного режима не дало желаемого уменьшения яркости изображения.

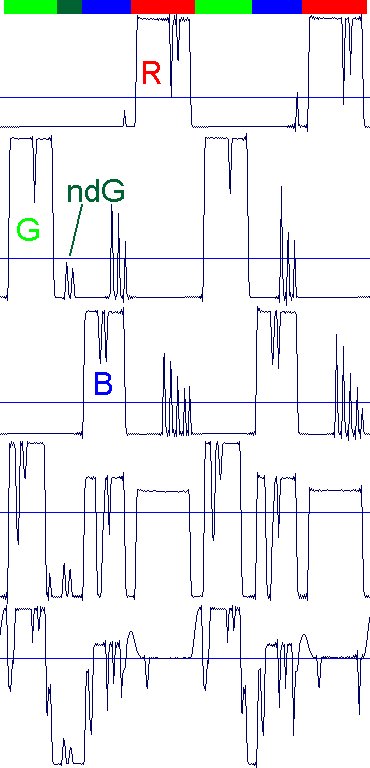

Мы исследовали зависимость яркости от времени при включенном и выключенном BrilliantColor. Далее приведены графики яркости (сверху вниз) красного, зеленого, синего и белого поля при отключенном, и для белого поля при включенном BrilliantColor. Вертикальная шкала — относительная яркость, временное окно по горизонтали соответствует одному обороту светофильтра.

BrilliantColor

Проектор оснащен 7-мисегментным светофильтром, в котором к трем основным цветам (красному, синему и зеленому, по два сегмента каждого) добавлен сегмент с ndG (темно-зеленый). Судя по графикам, частота чередования сегментов RGB составляет 240 Гц для кадровой развертки в 60 Гц. При включенном BrilliantColor на белых участках изображения некоторые границы сегментов между цветами светофильтра остаются засвеченными (всплески на стыках, видимо, соответствуют зазорам между сегментами), что повышает яркость белого поля, но чистые цвета проецируются так же, как и при выключенном BrilliantColor. В итоге, при включенном BrilliantColor цветные фрагменты на фоне белых участков изображения несколько тускнеют. Добавочный сегмент ndG, скорее всего, улучшает цветопередачу в тенях, впрочем, не обошлось и без динамического смешения цветов (дизеринга), особенно заметного в темных участках изображения.

Звуковые характеристики

Внимание! Приведенные значения уровня звукового давления получены по нашей методике, и их нельзя напрямую сравнивать с паспортными данными проектора.

Режим Уровень шума, дБА Субъективная оценка
высокой яркости 38 Тихо
пониженной яркости 35 Очень тихо

Проектор довольно тихий, характер шума не раздражает. Видимо, инженеры InFocus внесли правильные изменения в конструкцию, так как проектор шумит меньше, чем протестированный нами IN82.

VGA-подключение

Не тестировалось, так как не было кабеля с M1-DA на VGA.

DVI-подключение

Для тестирования DVI-подключения мы использовали кабель-переходник с DVI на HDMI. Проектор стабильно работает в самом правильном для него разрешении — 1920×1080 при 60 Гц. Качество изображения отличное, пиксели выводятся 1:1 (при отключенном оверскане). Белое поле чуть темнеет к верхним углам. Черное поле равномерно черное и только в одном углу едва заметно светлеет. Бликов нет. Геометрия идеальная. Есть незначительный завал в светах, и ощутимый — в тенях (оттенки различаются в диапазоне 29-238). Шкала серого - равномерно серая, ее небольшой цветовой оттенок определяется выбранной цветовой температурой. Хроматические аберрации объектива практически отсутствуют (ширина цветной каймы не превышает 1/3 пикселя, да и то в углах).

HDMI-подключение

HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Поддерживаются режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Картинка четкая, цвета правильные, оверскан отключается, есть реальная поддержка режима 1080p при 24 кадр/с. Завал в светах не выходит за безопасные границы, в тенях самые темные оттенки сливаются с черным, что вынуждает повышать уровень черного настройками плеера. Яркостная и цветовая четкости всегда очень высокие.

Работа с источником композитного и компонентного видеосигнала

Яркостная четкость (ТВЛ)
композитный 530 Хорошо
S-Video 530 Хорошо
компонентный (480i/p, 576i/p) более 540 Отлично
компонентный (1080i) более 1080 Отлично
Цветовая четкость (ТВЛ)
композитный 140 Отлично
S-Video 150 Отлично
компонентный (480i/p, 576i/p) 230 Очень хорошо
компонентный (1080i) 540 Очень хорошо

Четкость изображения очень хорошая. Тестовые таблицы с градиентами цветов и со шкалой серого не выявили каких-либо артефактов изображения. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются. Цветовой баланс правильный.

В случае чересстрочных сигналов при включенном Режим фильма проектор пытается правильно составить кадр из смежных полей. Наши тестовые фрагменты с двигающимися мирами (преобразование 2-2 для PAL 25 кадр/с и NTSC 30 кадр/с) выводились с переменным успехом — некоторые все-таки по полям. Для ряда тестовых фрагментов с диска HQV деинтерлейсинг выполняется правильно только для преобразования 3-2 при исходных 24 кадр/с. В тесте с диска BD HQV и сигнала 1080i, по крайней мере, в простых случаях, тоже выполнялся правильный деинтерлейсинг. В очень сложных случаях изредка мелькает характерная «расческа» по краям двигающихся объектов.

Функция подавления видеошумов почти полностью подавляет зернистую рябь, но пользоваться ею нужно аккуратно, так как на максимальном уровне фильтрации за двигающимися объектами остается видимый хвост из неубранного шума. Видеопроцессор проектора на неподвижных объектах практически устраняет характерные цветовые артефакты при композитном подключении. При масштабировании из низких разрешений выполняется качественное сглаживание границ объектов.

Выводы

Несмотря на использование DMD-чипа младшего поколения DarkChip1, проектор InFocus X10 отличается достаточно яркой и контрастной картинкой. Учитывая значительный разрыв в цене даже в сравнении с InFocus IN81, в котором работает DarkChip2, проектор X10 может быть разумным компромиссом между затратами и получаемым результатом. Смущает только завал в тенях при цифровом подключении. Возможно, это дефект конкретного экземпляра, доставшегося нам. Впрочем, детализацию в тенях легко вернуть, немного подправив уровень черного в плеере (обычно это настройка «яркость») или в программном плеере/свойствах видеокарты.

Достоинства:

  • хорошее качество изображения;
  • объектив практически не имеет хроматических аберраций;
  • поддержка большого количества типов подключения;
  • стильный дизайн;
  • подставка и крышка на заднюю панель в комплекте;
  • русифицированное меню;
  • пульт ДУ с подсветкой и фонариком.

Недостатки:

  • сложное меню;
  • проприетарный разъем M1-DA;
  • существенный завал в тенях при цифровом подключении.


Благодарим компанию «Цифровые системы»
за предоставленный на тестирование проектор InFocus X10
