Две системы водяного охлаждения для процессоров

Corsair Hydro H110i GT и Silverstone Tundra TD02-E


Современные системы водяного охлаждения могут быть не только громоздкими, но и достаточно компактными. Совсем недавно мы рассмотрели СВО Cooler Master Nepton 120XL, которая имеет всего один вентилятор охлаждения и небольшой радиатор. В этой статье мы решили оценить более производительные модели — Corsair Hydro H110i GT и Silverstone Tundra TD02-E. Эти модели очень похожи на друг друга, так как в их основе лежит 280-миллиметровый радиатор с двумя вентиляторами охлаждения. Такие СВО могут быть установлены далеко не во все современные корпуса, поэтому подходить к выбору данных систем стоит с осторожностью. Однако если корпус ПК оборудован двумя креплениями для 120-миллиметровых и 140-миллиметровых вентиляторов, расположенными друг рядом с другом, то скорее всего, установить СВО такого типа удастся. Одним из плюсов «компактных» систем Corsair Hydro H110i GT и Silverstone Tundra TD02-E является наличие замкнутого контура, то есть эти СВО полностью необслуживаемые и поставляются с уже залитой жидкостью. Таким образом, у пользователя отпадает необходимость самостоятельно закреплять шланги и заливать охлаждающую жидкость. В целом обе модели можно охарактеризовать как высокопроизводительные, поэтому их стоимость весьма высока. Для тестирования рассматриваемых в статье СВО мы использовали нашу методику тестирования процессорных кулеров с учетом некоторых особенностей этих систем охлаждения. Итак, вначале посмотрим на тестируемые модели поближе.

Оглавление

Участники

Corsair Hydro H110i GT

В начале этого года компания Corsair выпустила систему водяного охлаждения Corsair Hydro H110i GT, которая дополнила СВО Corsair Hydro H110, выпущенную годом ранее (а может быть, со временем она заменит ту в продуктовой линейке компании). Стоит отметить, что в СВО Corsair Hydro H110 отсутствовал Corsair Link, а сама помпа была округлой формы. Обновленная версия Corsair Hydro H110i GT, несмотря на общую схожесть в названии, по своей сути достаточно сильно отличается от Corsair Hydro H110. Здесь присутствуют встроенные датчики температуры, датчики вентиляторов и помпы. Изменена сама конструкция корпуса помпы и подложки, так как за основу была взята разработка компании CoolIt, которая, по всей видимости, производится компанией Asetek. Трудно судить кто для кого что выпустил, но на рынке эта модель системы водяного охлаждения представлена как Corsair Hydro H110i GT.

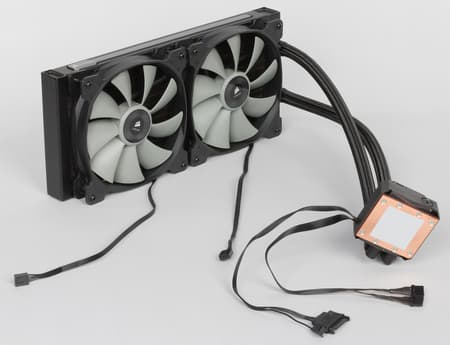

В основе Corsair Hydro H110i GT лежит выносной радиатор, охлаждаемый двумя 140-миллиметровыми вентиляторами Corsair SP140L. Встроенная в помпу электроника позволяет не только отслеживать в реальном времени скорость вращения вентиляторов, температуру и данные о работе помпы, но и обладает возможностью по управлению СВО в автономном режиме. Конструкция помпы так предполагает изменение подсветки с надписью Corsair. К слову сказать в ассортименте Corsair присутствует две модели Corsair Hydro H110i GT (CW-9060019-WW) и Corsair Hydro H110i GTX (CW-9060020-WW), которые отличаются некоторыми параметрами работы помпы. Как заявляет производитель версия Corsair Hydro H110i GTX обладает большей производительностью, хотя в целом эти модели практически идентичны.

Новая модель Corsair Hydro H110i GT поддерживает установку на все современные процессоры Intel и AMD с разъемами Socket LGA1366, LGA2011/LGA2011-3, LGA115x и AM2, AM3+, FM1, FM2+. При этом производительности этой системы водяного охлаждения должно хватить на охлаждение самых прожорливых процессоров даже в режиме разгона.

СВО Corsair Hydro H110i GT

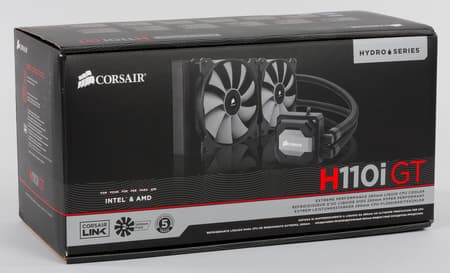

Модель Hydro H110i GT поставляется в достаточно большой коробке, которая по размеру даже больше упаковки некоторых компьютерных блоков питания. Внешнее оформление коробки достаточно строгое: превалируют темные тона, а на переднем плане размещена фотография СВО.

СВО Corsair Hydro H110i GT

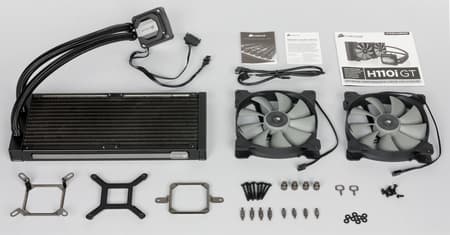

Комплект поставки включает в себя все необходимое для установки СВО в компьютер пользователя. Все элементы упакованы в полиэтиленовые пакеты и разложены по отдельным ячейкам в специальной картонной форме. Можно, разве что, отметить отсутствие дополнительного тюбика термопасты, так как на подложке помпы она уже нанесена.

СВО Corsair Hydro H110i GT

СВО Corsair Hydro H110i GT

Устанавливать эту систему на процессор просто и удобно, во всяком случае, когда дело касается платы с разъемом LGA2011. Для остальных разъемов придется устанавливать рамку на обратную сторону платы, хотя для процессоров AMD установка рамки не требуется. При установке можно даже не заглядывать в инструкцию, все достаточно элементарно. От помпы к радиатору идут два трудносгибаемых шланга ∅8 мм.

СВО Corsair Hydro H110i GT

СВО Corsair Hydro H110i GT

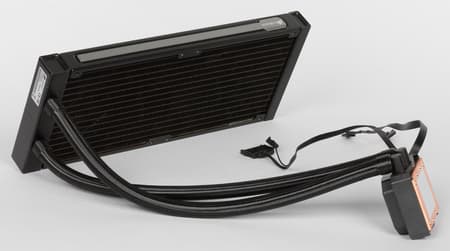

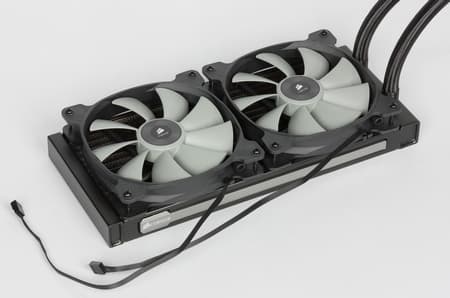

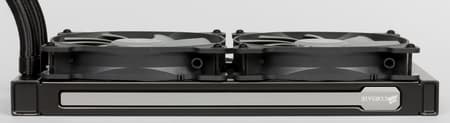

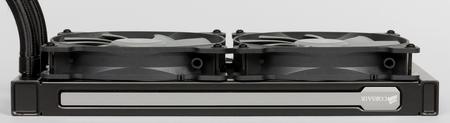

Габариты радиатора составляют 140×322×27 мм, при этом вентиляторы, поставляемые в комплекте, имеют толщину 25 мм. Таким образом можно сказать что внешний блок у Corsair Hydro H110i GT достаточно компактен.

СВО Corsair Hydro H110i GT

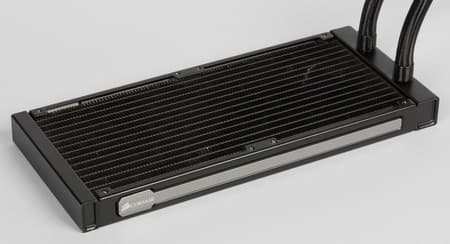

Радиатор Corsair Hydro H110i GT изготовлен из алюминия и покрашен в черный цвет. Он имеет типовую ячеистую структуру, которую можно увидеть во многих моделях СВО присутствующих на рынке. Крепления для вентиляторов находятся по краям радиатора и предназначены для установки стандартных 140-миллиметровых моделей.

СВО Corsair Hydro H110i GT

СВО Corsair Hydro H110i GT

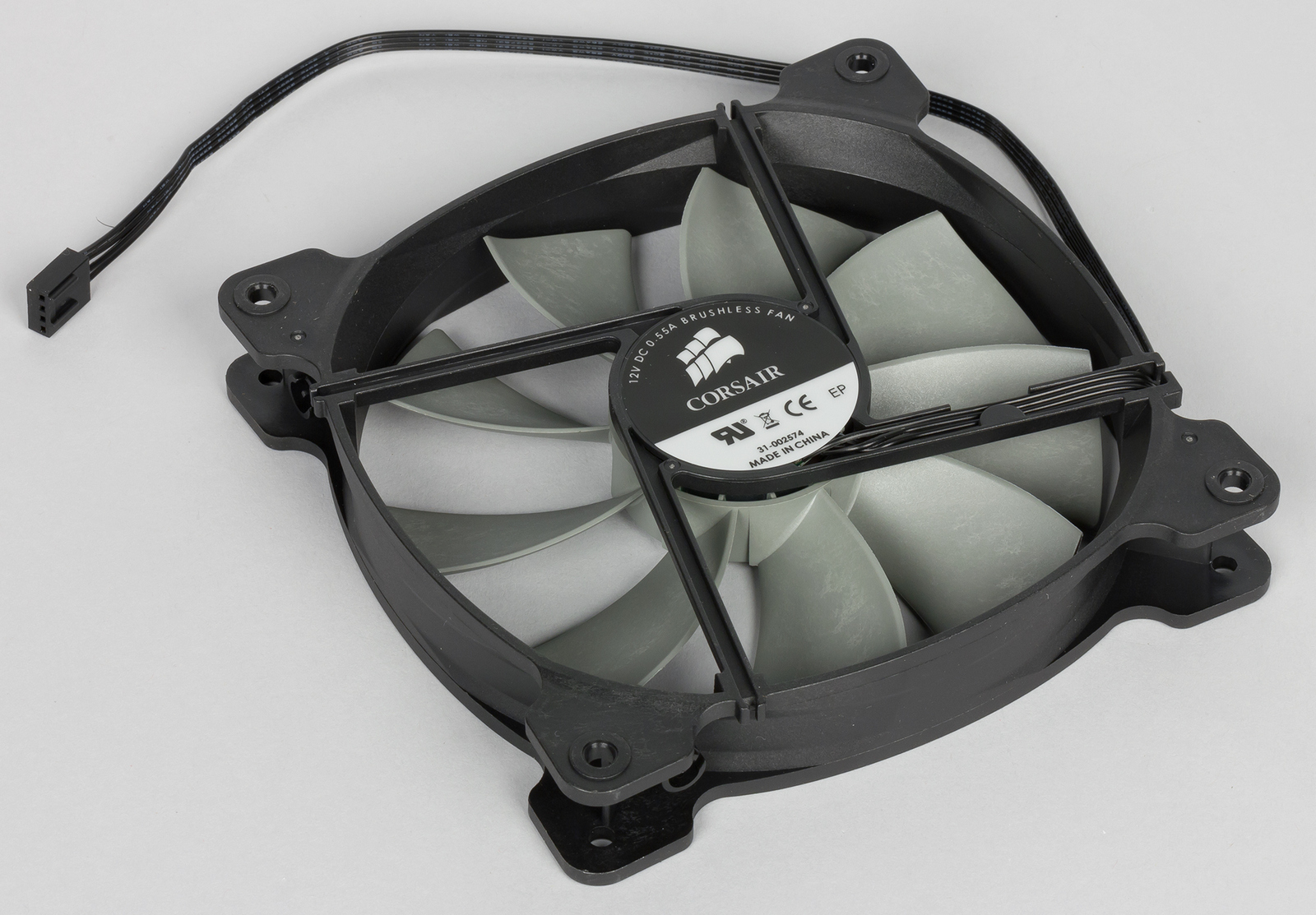

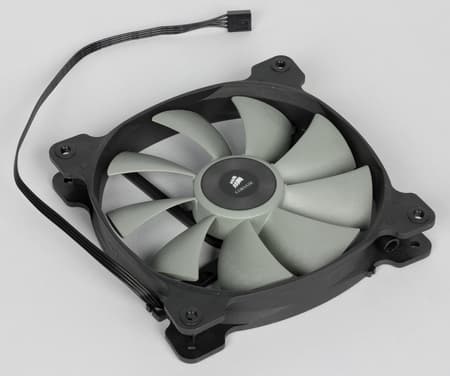

В комплекте с Corsair Hydro H110i GT поставляются два вентилятора SP140L, которые, однако, не имеют явной маркировки. Эти 11-лопастные модели имеют максимальную скорость вращения 2200 об/мин и подключаются к основному блоку посредством стандартного 4-контактного разъема.

СВО Corsair Hydro H110i GT

СВО Corsair Hydro H110i GT

СВО Corsair Hydro H110i GT

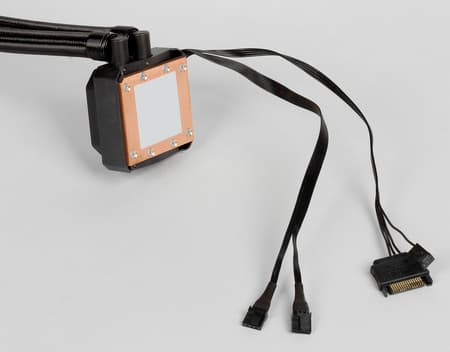

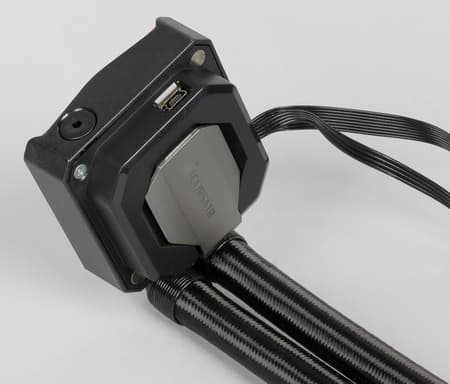

Помпа у Corsair Hydro H110i GT выполнена в форме квадрата. На медном основании присутствует термопаста, а по краям можно увидеть винты крепления. Сама поверхность основания несколько шершавая и не отшлифована до зеркального блеска. В верхней части помпы имеется стандартный MicroUSB разъем, с помощью которого помпа подключается к системной плате. Стоит отметить важную особенность, в комплекте с Corsair Hydro H110i GT идет специальный кабель Micro-USB, который подключается к внутреннему порту USB 2.0 на системной плате. При этом питания к помпе подается с помощью обычного кабеля питания с разъемом SATA. От помпы также идет один провод с 3-контактным разъемом для подключения с разъему CPU Fan на плате. Вентиляторы подключаются к двум оставшимся 4-контактным разъемам. Нельзя не отметить, что управляются вентиляторы одинаково, независимо от подключения. Использование стандартных 4-контактных разъемов обсуловлено тем, что пользователь при желании может передать управление вентиляторами охлаждения системной плате или внешнему реостату. Управление работой помпы осуществляется с помощью специального программного обеспечения Corsair Link.

СВО Corsair Hydro H110i GT

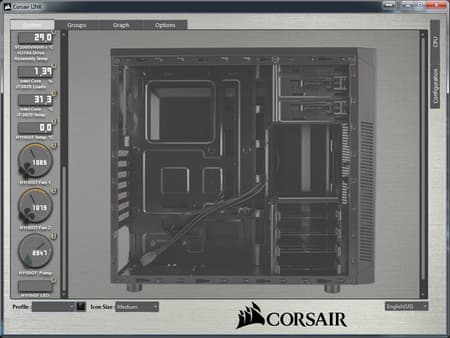

Программное обеспечение Corsair Link можно загрузить с официального сайта Corsair. Установка его походит в штатном режиме, единственное что потребудется от пользователя — подтвердить установку специальных драйверов управления, которые имеют не очень корректную цифровую подпись. Несмотря на достаточно большое количество настроек, графиков и всяких других полезных фич, качество работы этого ПО конкретно с данной системой охлаждения, оставляет желать лучшего. К примеру, можно выставить режим работы помпы и вентиляторов, однако это никак не отражается на работе Corsair Hydro H110i GT. Возможно что программа еще не очень хорошо работает с данной СВО (в нашем случае была установлена версия Corsair Link 1.1.8), но заставить ее строить адекватные графики или же выставить определенные параметры работы вентиляторов у нас не получилось. При этом при работе ПО с блоками питания Corsair и вентиляторами корпуса, поддерживающих Corsair Link, каких-либо проблем, как правило, не возникает.

В целом, если бы не проблемы с настройкой Corsair Link, модель Corsair Hydro H110i GT можно назвать достаточно удачной. Ее ориентировочная стоимость за рубежом составляет 130 долл. США. Для такой системы, с учетом весьма неплохой эффективности охлаждения, о которой мы поговорим чуть ниже, это вполне адекватная цена.

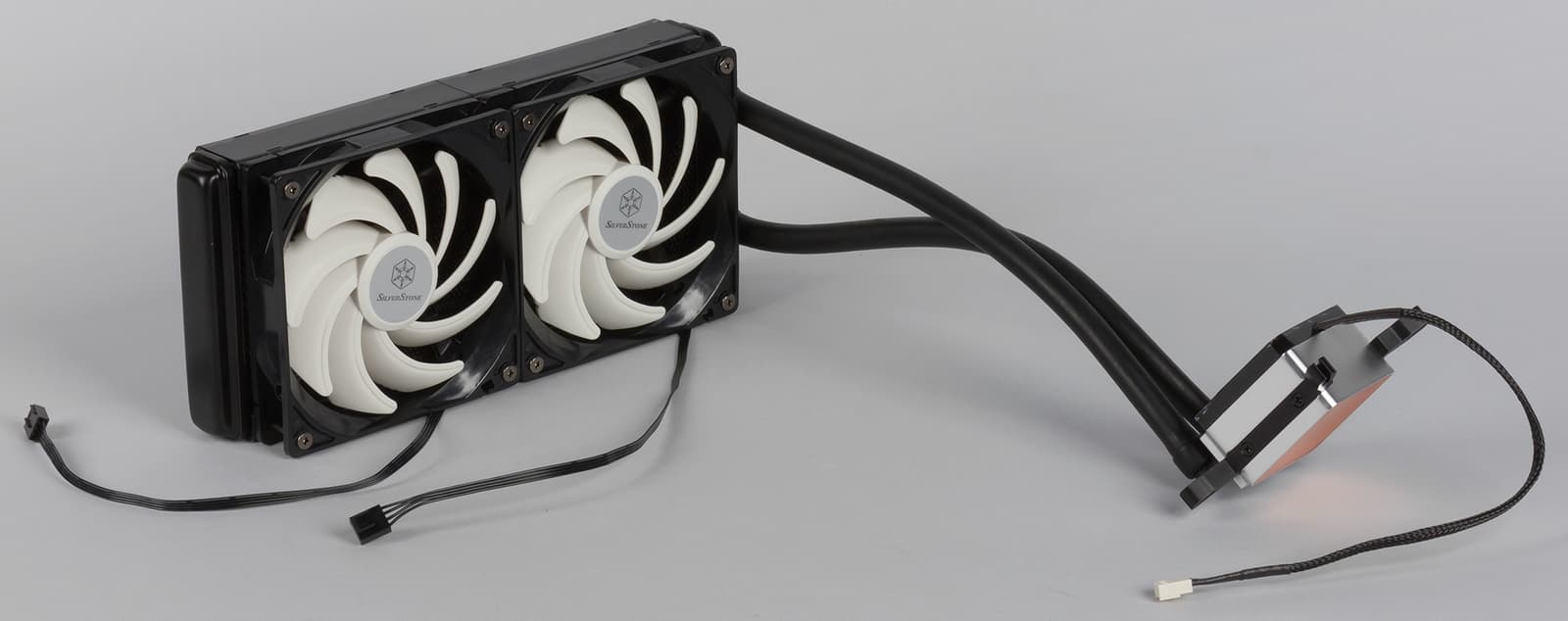

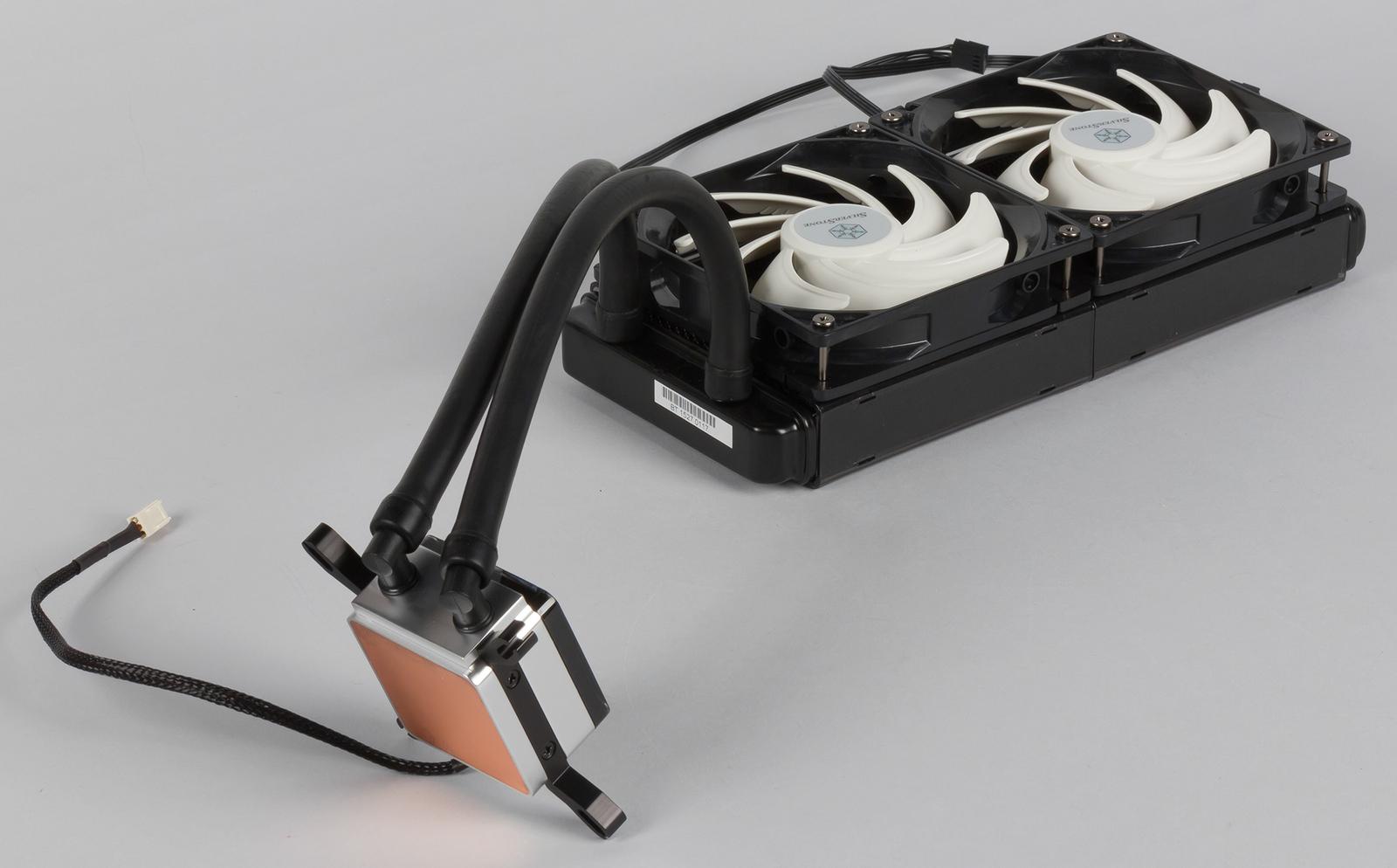

Silverstone Tundra TD02-E

Система водяного охлаждения Silverstone Tundra TD02-E пришла на смену модели Silverstone Tundra TD02, которая появилась на рынке более двух лет назад. Компания анонсировала Silverstone Tundra TD02-E в феврале этого года одновременно с младшей моделью Tundra TD03-E. К моменту появления Tundra TD02-E в нашей редакции, компания выпустила еще две похожие модели — TD02-SLIM и TD02-LITE. От Silverstone Tundra TD02-E они отличаются несколько иной помпой и установленными вентиляторами. Кстати такая же ситуация сложилась и с младшей моделью Tundra TD03-E. Таким образом в ассортименте компании теперь представлены около десятка моделей СВО для охлаждения центрального процессора.

В основе СВО Silverstone Tundra TD02-E лежит алюминиевый радиатор шириной 278 мм, на который устанавливаются два 120-миллиметровых вентилятора. Вес Tundra TD02-E составляет «всего» 1501 г, хотя для СВО такого типа это достаточно мало. Модель Silverstone Tundra TD02-E является необслуживаемый и не требует заправку охладителем. Согласно спецификации, эта СВО совместима с процессорными разъемами Intel LGA775/1150/1155/1156/1366/2011/2011-v3, а также AMD AM2/AM3/FM1/FM2.

Отличительной чертой Silverstone Tundra TD02-E является радиатор с нестандартным оребением и полностью литое медное основание помпы, без винтовых креплений. Ориентировочная стоимость данной модели составляет 120 долл. США.

СВО Silverstone Tundra TD02-E

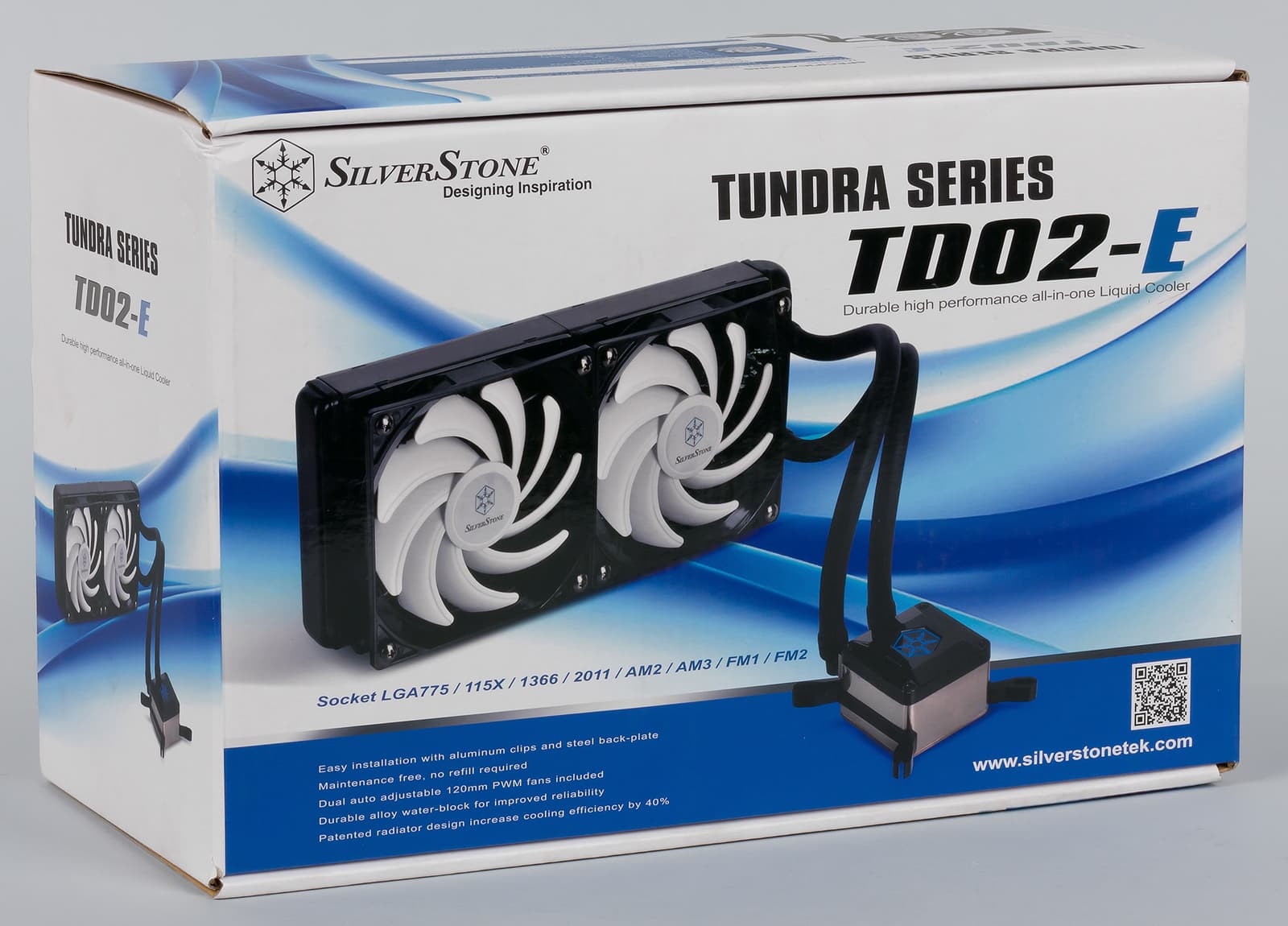

Как и предыдущие версии водянок от SilverStone, Tundra TD02-E поставляется в большой картонной коробке, оформленной в белых и синих тонах. На гранях коробки размещено много различных данных, из которых можно почерпнуть практически полную информацию о модели и ее возможностях.

СВО Silverstone Tundra TD02-E

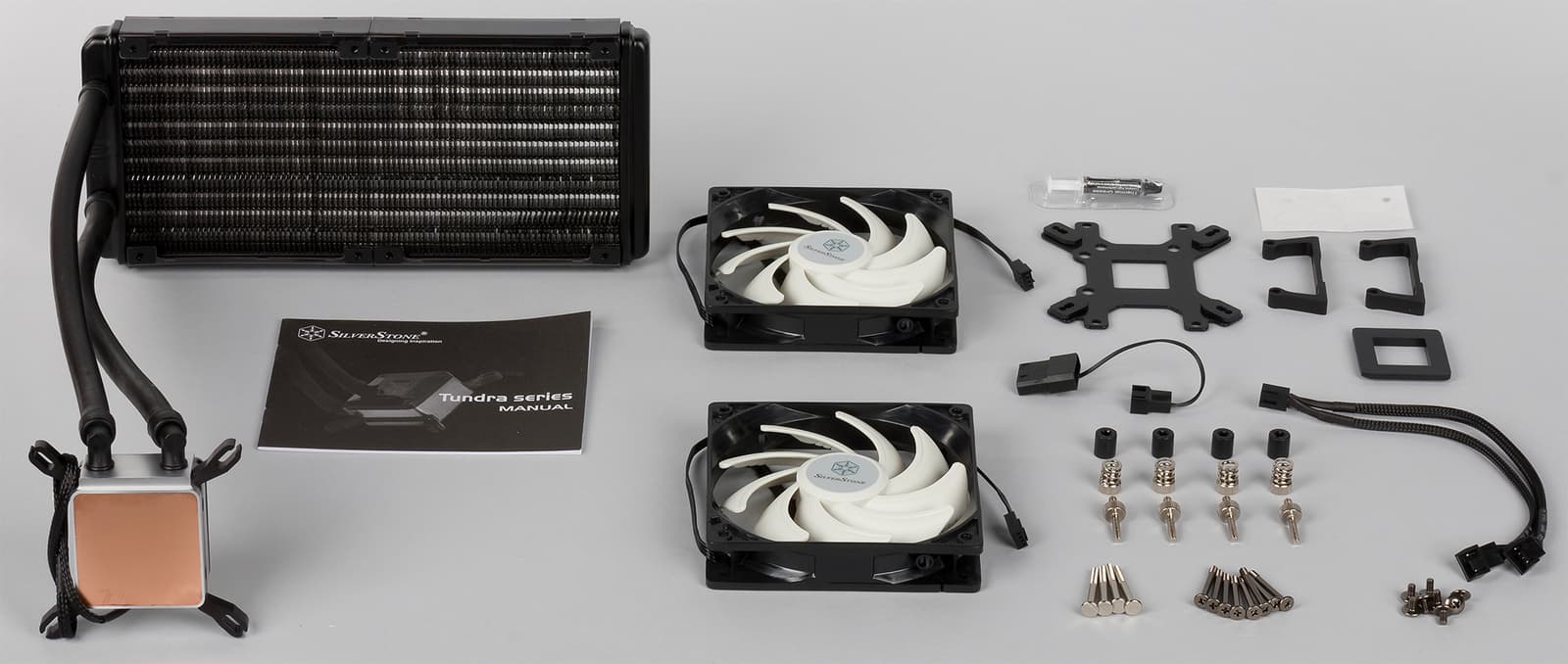

В комплект поставки входит все необходимое для крепежа системы на все основные процессорные разъемы Intel и AMD. Комплектация достаточна для быстрого подключения системы к ПК — есть тюбик с термопастой, Y-разветвитель для подключения вентиляторов и переходник на Molex. Нельзя обойти вниманием, что в Tundra TD02-E, в отличии от выше расмотренной модели Corsair, охлаждающие вентиляторы подключаются только к системной плате. Никаких дополнительных контроллеров здесь нет. При этом помпа управляется так, как будто к компьютеру подключен обычный вентилятор, однако в целом скорость потока практически не меняется (согласно показаниям AIDA).

СВО Silverstone Tundra TD02-E

СВО Silverstone Tundra TD02-E

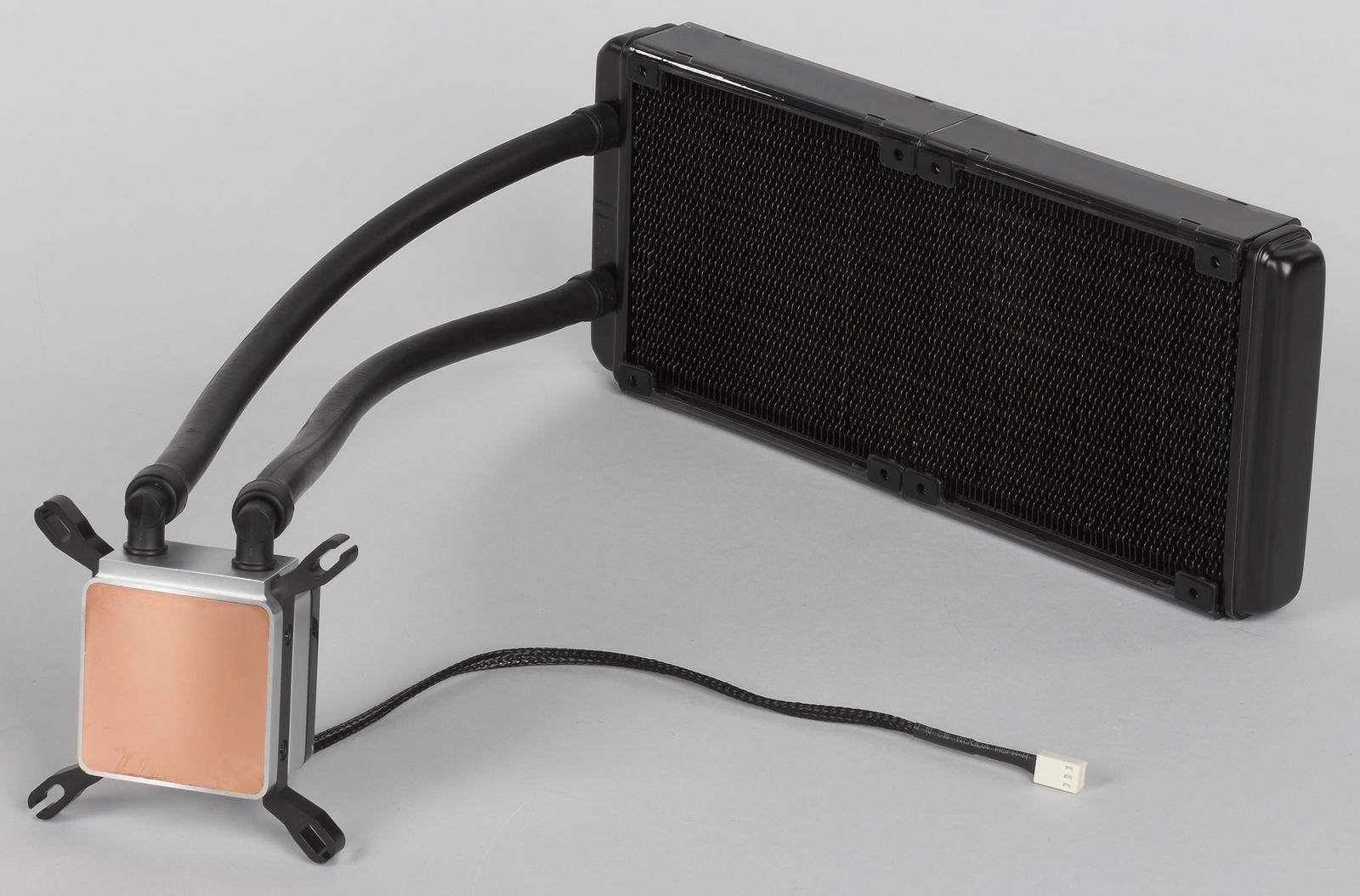

Установка этой системы охлаждения достаточно проста, так как непосредственно сама помпа имеет небольшие размеры. Однако стоит отметить, что поскольку сама система является герметичной и условно необслуживаемой, к помпе подключены два достаточно трудносгибаемых шланга ∅8 мм для внешнего блока охлаждения. Поэтому перед установкой следует четко определить место будущей установки. В ряде случаев, когда используются разъемы отличные от LGA 2011/2011-3, для установки системы придется устанавливать рамку на обратную сторону платы, что потребует ее демонтажа.

СВО Silverstone Tundra TD02-E

СВО Silverstone Tundra TD02-E

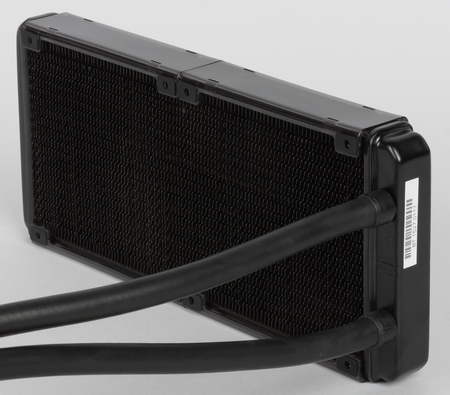

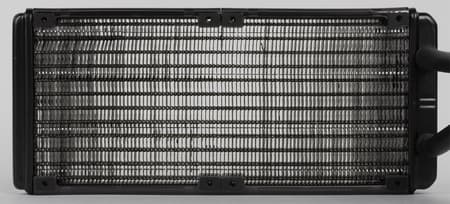

Радиатор в этой системе водяного охлаждения несколько отличается от тех, что мы видели ранее в других СВО. Он имеет габаритные размеры 278 × 124 × 27 мм, что несколько странно, так как в этой модели применяются 120-миллиметровые модели вентиляторов. Однако самой изюминкой является конструкция ячеек — здесь они выполнены в форме правильных прямоугольников. Предполагается что такая структура, в отличии от традиционной, должна повысить эффективность отвода тепла от радиатора. Вентиляторы крепятся к радиатору с помощью специальных винтов и полностью практически покрывают поверхность радиатора. При этом между радиатором и вентилятором имеется силиконовая прокладка, которая необходима для нейтрализации возможной вибрации, что позволяет в конечом итоге несколько снизить уровень шума.

СВО Silverstone Tundra TD02-E

СВО Silverstone Tundra TD02-E

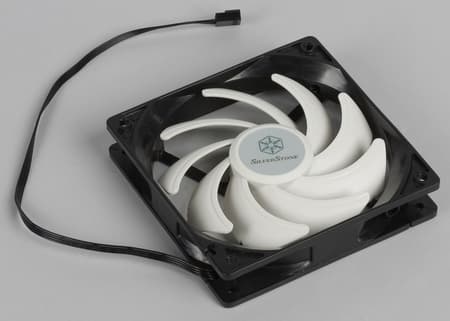

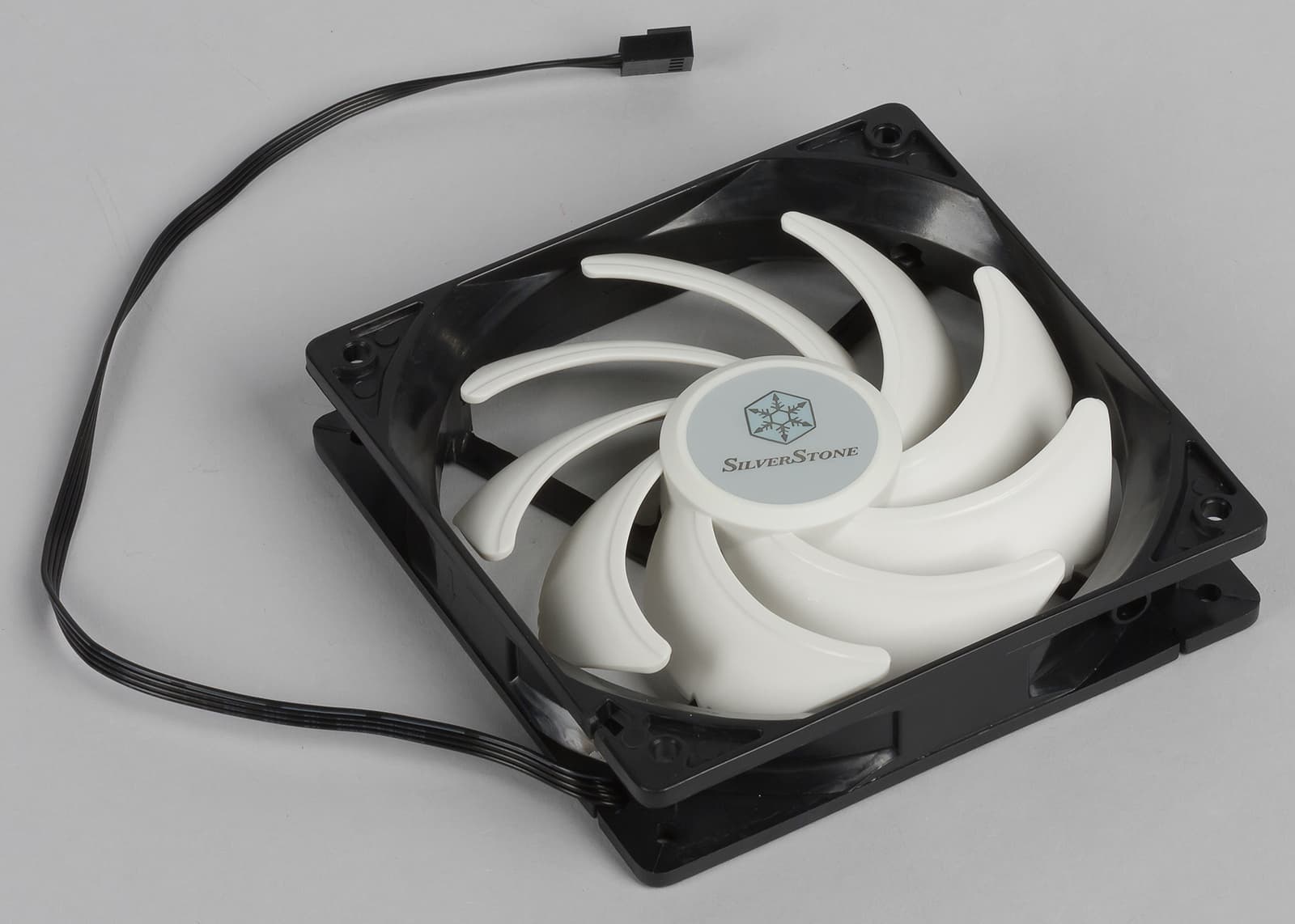

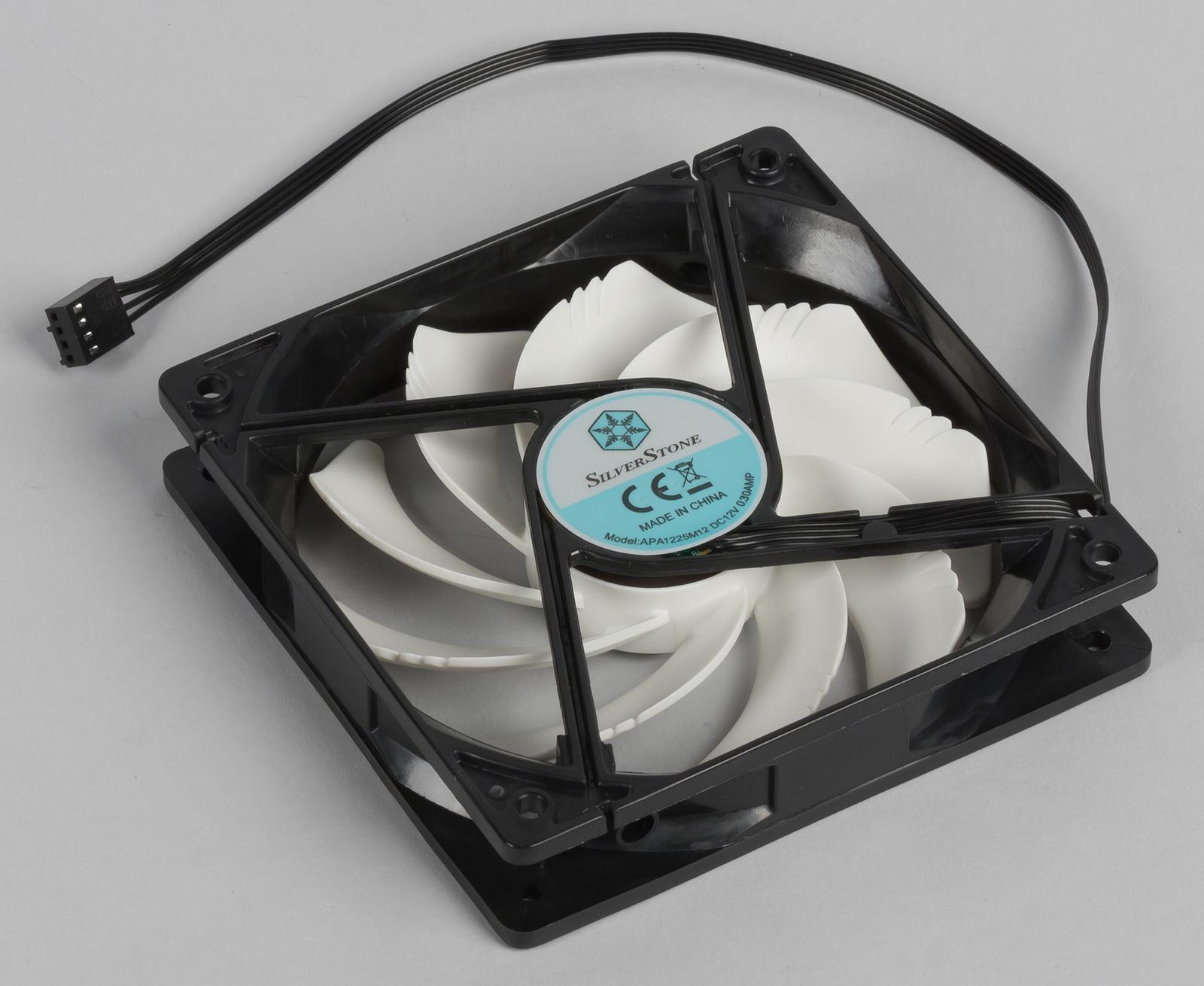

В комплекте с SilverStone Tundra TD02-E поставляются фирменные вентиляторы APA1225M12. К слову сказать, этот тип вентиляторов, но с другой крыльчаткой, был установлен в корпусных вентиляторах FW122, которые мы рассматривали в отдельной статье. Вентиляторы для SilverStone Tundra TD02-E имеют 9-лопастную крыльчатку несколько необычной формы — на каждой из лопастей с обратной тороны можно увидеть по три небольших насечки. Предполагается что такое строение позволяет получить большую эффективность при одинаковом уровне шума. На торцах вентиляторов имеются небольшие отверстия, расположенные ближе к одному краю. Отверстия необходимы для дополнительного забора воздуха, что позволяет получить прирост в производительности, а также внизить общий уровень шума, создаваемый при работе. Оба вентилятора имеют 4-контактный разъем для подключения к системной плате и поддерживают ШИМ-управление. Подключение к материнской плате осуществляется через специальный Y-разветвитель, который идет в комплекте.

СВО Silverstone Tundra TD02-E

СВО Silverstone Tundra TD02-E

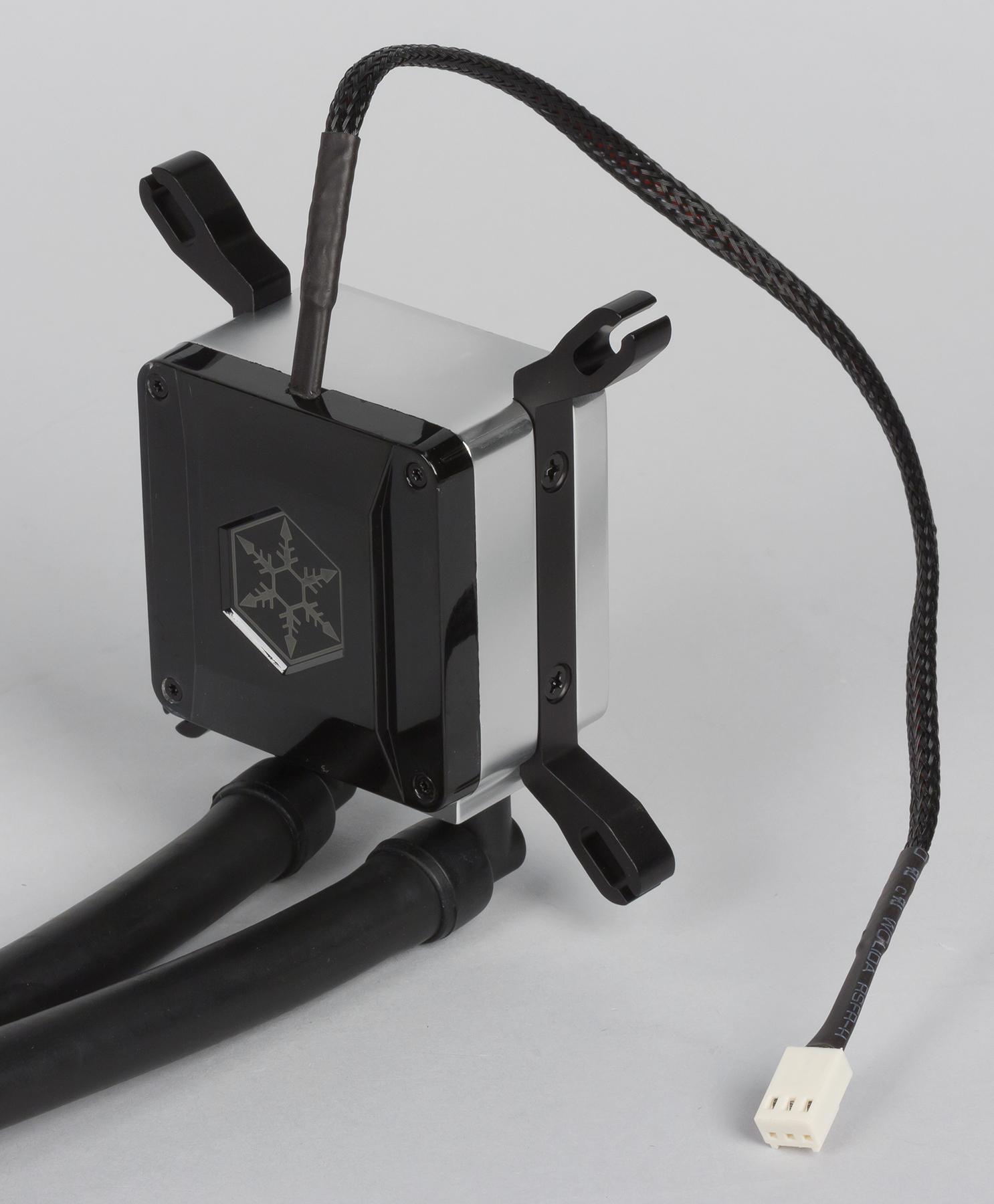

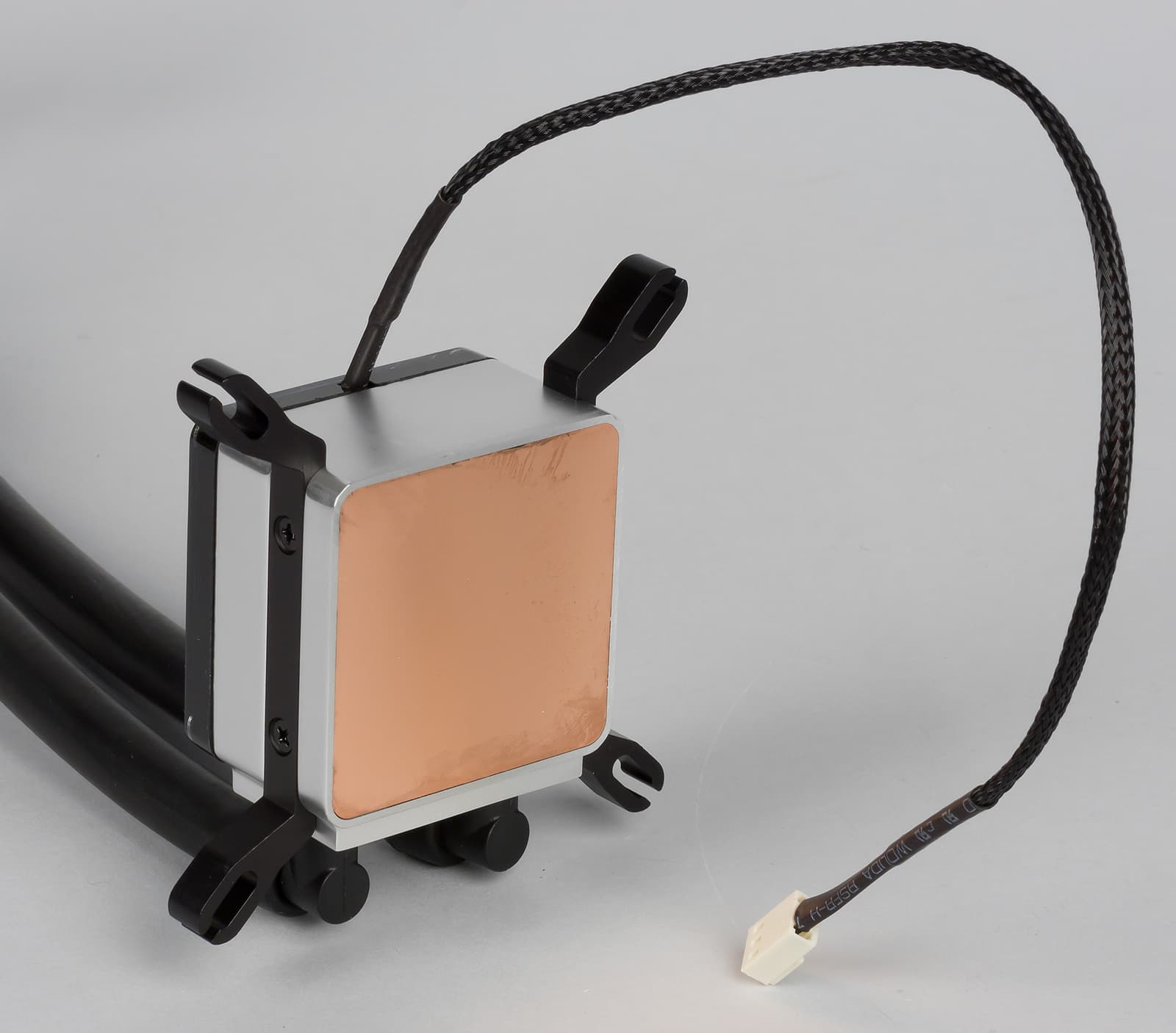

Конструкция помпы у данной модели отличается от Corsair тем, что медное основание не имеет никаких винтовых креплений. Кроме того, медное основание достаточно хорошо отшлифовано. Из корпуса выходит только один кабель с 3-контактным разъемом на конце, который подключается к системной плате для обспечения питания помпы. Соответствтенно управление помпой осуществляется силами контроллера системной платы, а регулировка оборотов возможна только с помощью изменения напряжения питания.

СВО Silverstone Tundra TD02-E

Подводя итог беглому осмотру этой модели можно сказать что SilverStone Tundra TD02-E весьма достойная замена предыдущей версии Tundra TD02. Увы, несколько огорчает тот факт, что эта СВО не имеет собственной электроники по управлению помпой и вентиляторами, хотя ее цена сопоставима с вышеописанной системой от Corsair. С другой стороны, может быть это и к лучшему. SilverStone Tundra TD02-E достаточно проста в установке, она не требует обслуживания и имеет неплохую эффективность.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования кулеров», а в этом разделе мы лишь уточним некоторые моменты.

Так, при тестировании систем водяного охлаждения учитывался уровень шума, создаваемый двумя вентиляторами и помпой. Отдельно отметим тот факт, что шум помпы заглушался на фоне вентиляторов у обоих систем.

Поскольку обе СВО имели по два вентилятора, на графиках указано количество оборотов одного из них. Это объясняется тем, что в этих процессорных охладителях используется по два одинаковых вентилятора, а проведенные экспресс-тесты показали, что скорость вращения у них не отличается (разница лежит в пределах погрешности измерения).

При тестировании на эффективность охлаждения использовались фирменные термопасты, которые идут в комплекте с рассматриваемыми моделями.

Результаты

Все результаты, приведенные в тестах, даны исключительно для качественной оценки и сравнения кулеров между собой, с целью упрощения выбора кулера для комплектации собственного ПК. Для такой оценки они достаточно точны (поскольку проводились на одной плате и в неизменных условиях — при температуре окружающей среды 25 °С, фоновом шуме менее 17,8 дБА и т. д.). Никаких других гарантий (в части выбора компонентов для компьютеров, управляющих критическими процессами, а также удовлетворения индивидуального глубинного инженерно-технического интереса к теме кулеров и т. д.) тестирование не дает. Читатель может экстраполировать и использовать результаты по своему разумению в соответствии со здравым смыслом под свою личную ответственность.

Corsair Hydro H110i GT

Далее мы приводим графики, полученные нами при тестировании СВО Corsair Hydro H110i GT. Все данные собраны в отдельном XLS-файле, который можно загрузить для более подробного ознакомления.

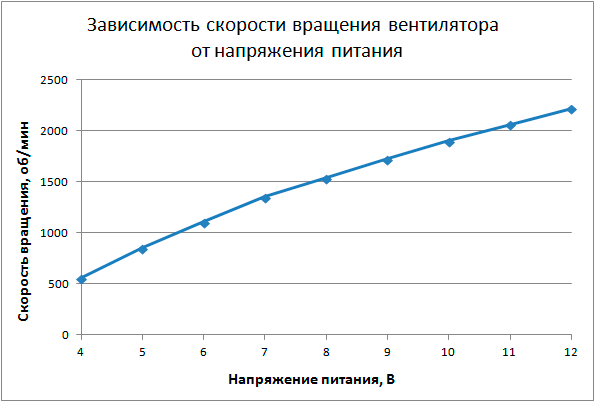

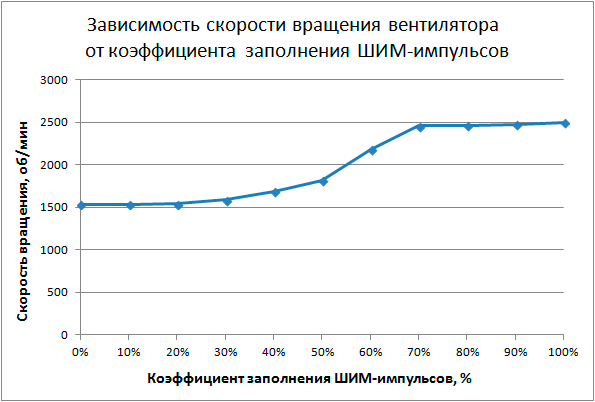

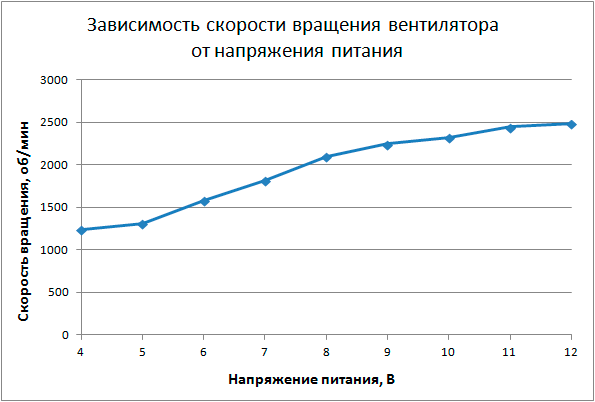

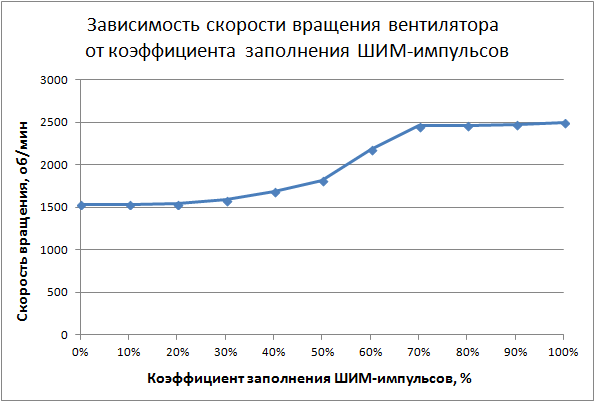

Этап 1. Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ-импульсов и/или напряжения питания


Как видно из приведенных графиков, для процессорного охладителя Corsair Hydro H110i GT, при управлении через изменения питания можно получить более плавную регулировку скорости вращения, что позволит добиться совершенно иного графика соответствия шума и скорости вращения. Однако, такой режим не предусмотрен, ведь идея Corsair Hydro H110i GT заключается в подключении вентиляторов к самой помпе, в которой находится управляющая плата.

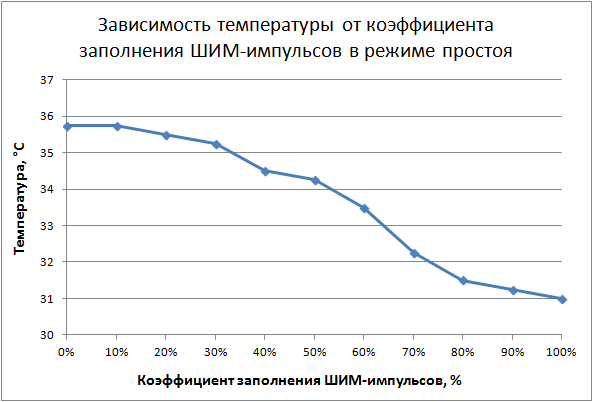

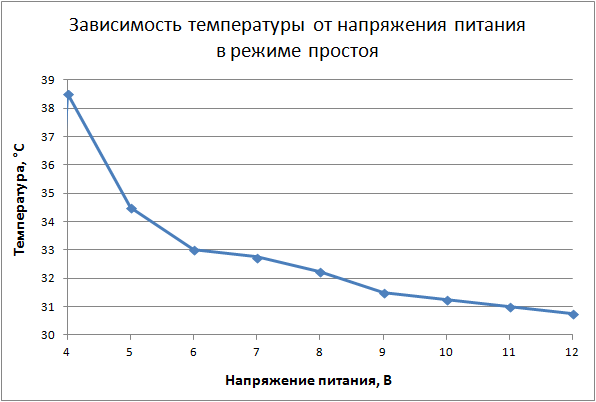

Этап 2. Определение зависимости температуры процессора в режиме простоя от коэффициента заполнения ШИМ-импульсов и/или напряжения питания


Управление кулером с помощью изменения напряжения питания позволяет получить более плавный график температуры, чем при использовании ШИМ-контроллера. При низком напряжении питания, из-за слишком низких оборотов вентилятора и небольшой площади рассеивания, данная модель кулера начинает испытывать трудности и склонность к перегреву.

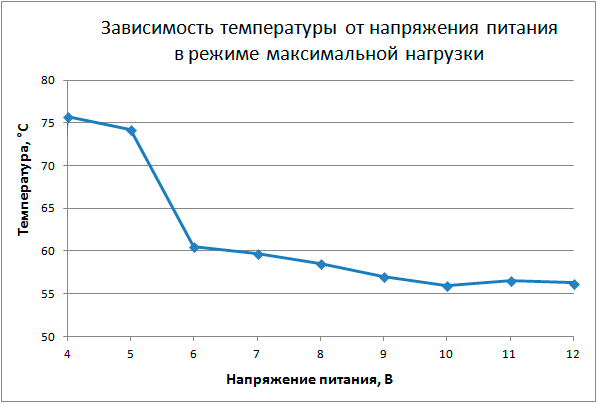

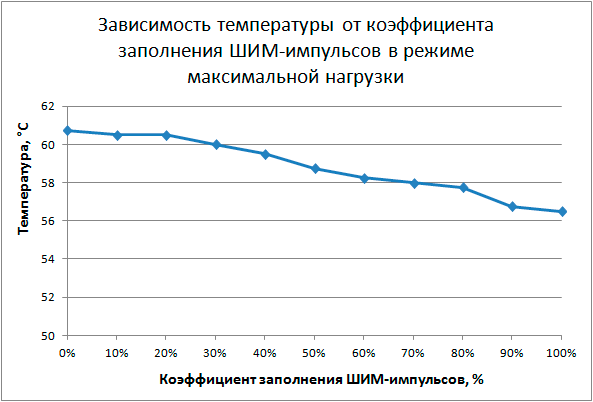

Этап 3. Определение зависимости температуры процессора при его полной загрузке от коэффициента заполнения ШИМ-импульсов и/или напряжения питания


Как видно, в режиме максимальной нагрузки, графики сильно отличаются. Здесь также стоит отметить предпочтительное использование режима управления с помощью широтно-импульсной модуляции, так как при низких оборотах температура стремится к критической. При этом стоит отметить, что при малом коэфициенте заполнения ШИМ-импульсов, скорости вращения вентиляторов не хватает для эффективного охлаждения. Таким образом, Corsair Hydro H110i GT при повышении нагрузки и температуры процессора, очень часто начинает вращение на максимальных оборотах, что негативно сказывается на уровне шума в этом режиме.

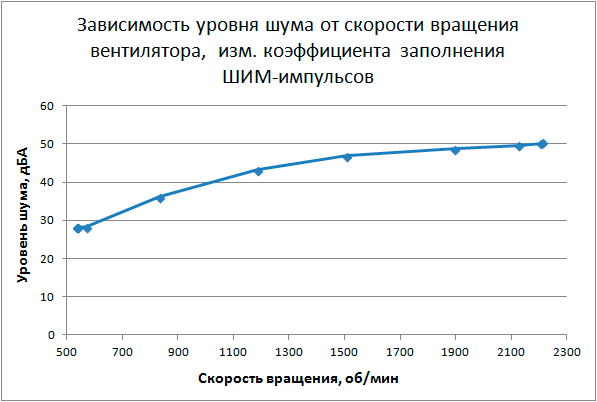

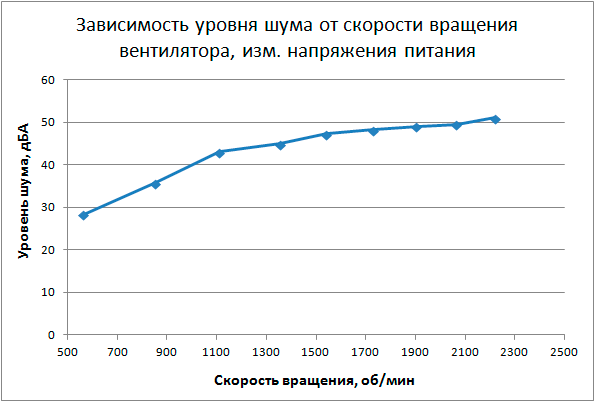

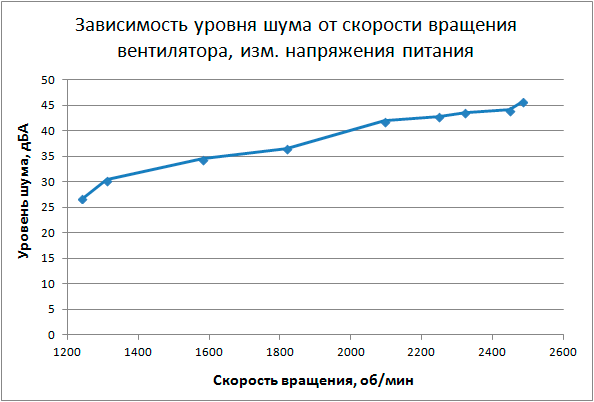

Этап 4. Определение уровня шума в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания


Вообще этот кулер можно оценить как малопригодный для охлаждения процессоров с TDP более 130 Вт, если планируется постоянно разгонять или нагружать процессор тяжелыми задачами, так как эффективность охлаждения сильно сказывается на уровне шума.

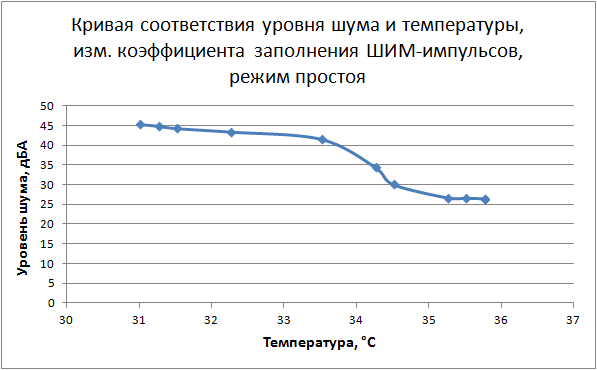

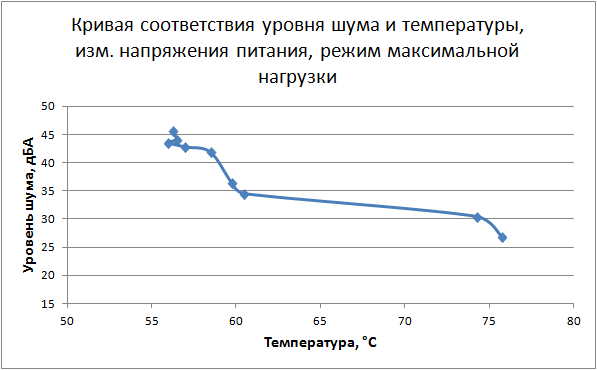

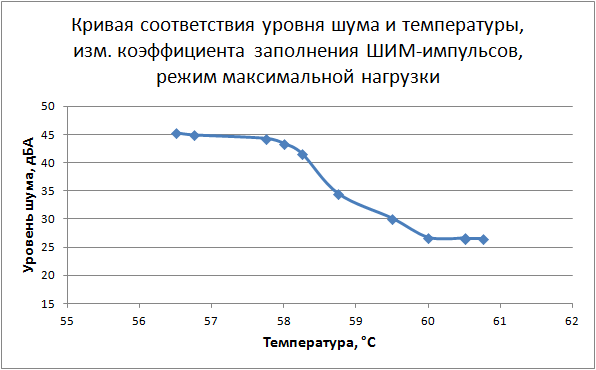

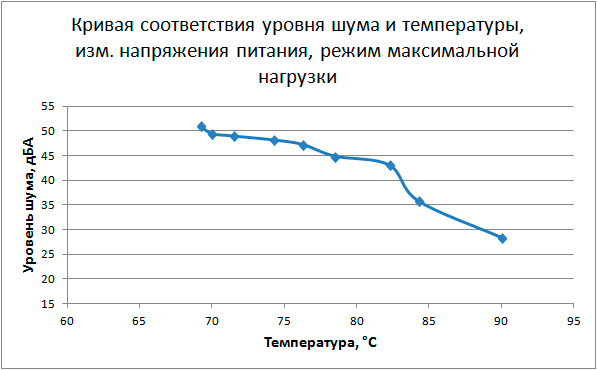

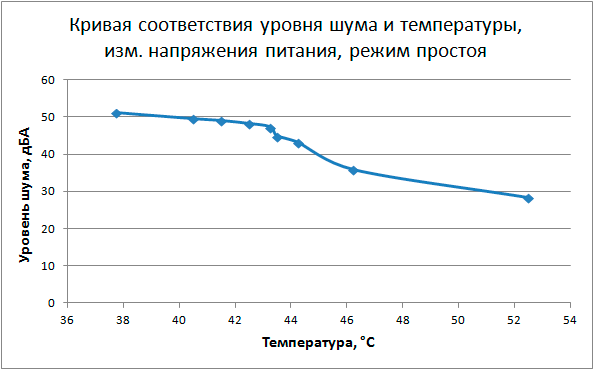

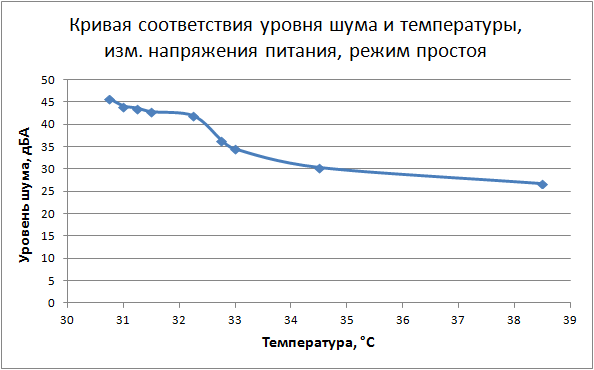

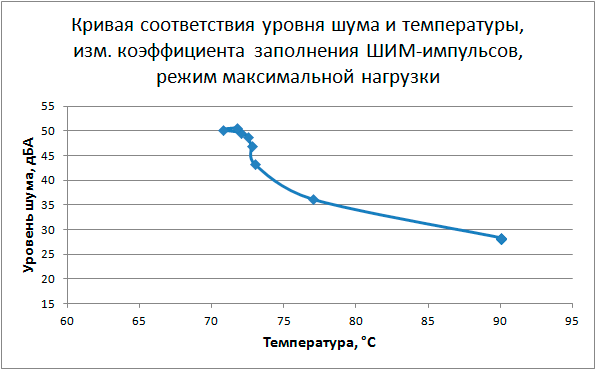

Этап 5. Построение кривой соответствия уровня шума и температуры в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания




Если в режиме простоя пользователь при охлаждении процессора с TDP 130 Вт может получить более-менее приемлемый уровень шума, то в режиме максимальной нагрузки Corsair Hydro H110i GT справляется заметно хуже.

Этапы 6 и 7. Определение напряжения питания, при котором вентилятор начинает свое вращение, и определение напряжения питания, ниже которого вентилятор прекращает свое вращение

Пусковое напряжение, В 4,1
Остановка крыльчатки, В 4,0

Нельзя не отметить вентиляторы, которые идут в комплекте с этой моделью кулера. Минимальное напряжение, при котором они начинают свое вращение, всего 4 В. При этом остановка крыльчатки происходит после понижения напряжения до 4,1 В. С другой стороны, при максимальной скорости вращения, установленные вентиляторы создают весьма высокий уровень шума.

Silverstone Tundra TD02-E

Результаты тестирования системы водяного охлаждения Silverstone Tundra TD02-E для каждого из этапов приведены в отдельном XLS-файле, который можно загрузить по ссылке. Также стоит отметить, что тестирование температурных показателей при максимальной и минимальной нагрузке осуществлялось так, как будто эта модель единая система — оба вентилятора и помпа были подключены к одному разъему. При управлении с помощью ШИМ напряжение на помпе всегда составляло 12 В, поэтому она работала на максимальных «оборотах», в то время как вентиляторы меняли скорость своего вращения в зависимости от сигналов ШИМ-контроллера.

Этап 1. Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ-импульсов и/или напряжения питания


Скорость вращения вентиляторов этой модели лежит в широких пределах, при этом не важно, каким образом они управляются. Впрочем, управление с помощью динамического изменения напряжения питания, дает более широкий диапазон оборотов.

Этап 2. Определение зависимости температуры процессора в режиме простоя от коэффициента заполнения ШИМ-импульсов и/или напряжения питания


Для управления этой системой охлаждения следует использовать возможности ШИМ-контроллера, так как при снижении напряжения до 4 В помпа отключается, и жидкость прекращает циркулировать по системе, что ведет к быстрому перереву процессора.

Этап 3. Определение зависимости температуры процессора при его полной загрузке от коэффициента заполнения ШИМ-импульсов и/или напряжения питания


Как видно, в режиме максимальной нагрузки на процессор, малое напряжение питания негативно сказывается на температуре.

Этап 4. Определение уровня шума в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания


Уровень шума данной модели на представленных выше графиках определяется установленными вентиляторами, без учета помпы. По сравнению с Corsair Hydro H110i GT, эта модель СВО показывает более приемлемый уровень шума на максимальных оборотах.

Этап 5. Построение кривой соответствия уровня шума и температуры в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания




Несмотря на использование менее габаритных вентиляторов, система водяного охлаждения Silverstone Tundra TD02-E неплохо справляется со своей задачей.

Этапы 6 и 7. Определение напряжения питания, при котором вентилятор начинает свое вращение, и определение напряжения питания, ниже которого вентилятор прекращает свое вращение

Пусковое напряжение, В 4,2
Остановка крыльчатки, В 3,5

Нельзя обойти вниманием вентиляторы, установленные в этом процессорном охладителе. Они имеют достаточно широкий дипазон оборотов и при установке на данную СВО обеспечивают приемлемый уровень шума, работая в паре. Конечно это заслуга не только вентиляторов, но и самого радиатора.

Выводы

Если исходить из полученных нами результатов, то стоит отметить что СВО Corsair Hydro H110i GT несколько уступает по своим качественным характеристикам модели Silverstone Tundra TD02-E. Использование типового радиатора, а также достаточно шумных вентиляторов не позволяет добиться хорошего соотношения производительности и уровня шума у этой модели. Система водяного охлаждения Silverstone Tundra TD02-E, напротив, имея менее габаритные вентиляторы (120-миллиметровые у Tundra TD02-E против 140-миллиметровых у Hydro H110i GT), показывает лучший результат. С учетом практически одинаковой стоимости этих двух моделей, Silverstone Tundra TD02-E кажется на данный момент более привлекательным решением. Это объясняется тем, что даже если учитывать возможное изменение алгоритма работы помпы и вентиляторов в ПО Corsair Link, вращающиеся на максимальных оборотах вентиляторы Hydro H110i GT создают весьма ощутимый уровень шума. Более того, в режиме максимальной нагрузки СВО Silverstone Tundra TD02-E показывает лучший результат, чем Corsair Hydro H110i GT.
