Система жидкостного охлаждения NZXT Kraken X61


Напомним, что в серию Kraken — жидкостных систем охлаждения замкнутого типа для процессора от компании NZXT — на момент написания статьи входят три модели: X31 с вентилятором 120 мм, X41 с вентилятором 140 мм и самая мощная X61 с радиатором на два вентилятора 140 мм. В предыдущих статья мы рассмотрели X31 и X41, теперь пришла очередь X61.

Оглавление

Паспортные характеристики, комплект поставки и цена

Название моделиKraken X61
Код моделиRL-KRX61-01
Тип системы охлажденияЖидкостная замкнутого типа нерасширяемая для процессора
СовместимостьМат. платы с процессорными разъемами Intel: LGA 2011(-3), 1366, 115x; AMD: FM2, FM1, AM3+, AM3, AM2+, AM2
Тип вентилятораОсевой (аксиальный)
Модель вентилятораNZXT RF-FX142-NP
Питание вентилятора12 В, 0,6 А, 7,2 Вт, 4-кон. разъем (датчик вращения, управление ШИМ)
Размеры вентилятора140×140×25 мм
Скорость вращения вентилятора800-2000 об/мин ±10%
Производительность вентилятора72-180 м³/ч (42,4-106,1 фут³/мин).
Статическое давление вентилятора0,36-1,97 мм вод.ст.
Уровень шума вентилятора20-37 дБA
Подшипник вентилятораENB (Everflow Nano Bearing)
Размеры радиатора140×312,5×27 мм
Материал радиатораАлюминий
Длина гибкой подводки400 мм
ПомпаИнтегрирована с теплосъемником
Питание помпы12 В, 325 мА, 3-кон. разъем (датчик вращения)
Скорость вращения помпы2400-3600±150 об/мин
Материал теплосъемникаМедь
Термоинтерфейс теплосъемникаНанесенная термопаста
ПодключениеПомпа: 3-кон. разъем (питание и датчик вращения) на мат. плату, кабель управления на внутренний USB-разъем на мат. плате, разъем питания SATA; вентилятора: 4-кон. разъем (питание, датчик вращения, управление ШИМ) в разъемы (4 шт.) от помпы
Особенности
  • Переменная скорость вращения помпы
  • RGB-подсветка на помпе
  • Кабели в оплетке
  • 6 лет гарантии
  • Управление и контроль с помощью ПО CAM
Комплект поставки*
  • Соединенные радиатор и помпа
  • Вентилятор NZXT RF-FX142-NP, 2 шт.
  • Комплект креплений помпы на процессор
  • Комплект креплений вентиляторов на радиатор и радиатора в корпус
  • Руководство по установке

*Комплект поставки лучше уточнять перед покупкой.
Ссылка на сайт производителя www.nzxt.com
Средняя цена по данным Яндекс.МаркетT-12670018
Предложения по данным Яндекс.МаркетL-12670018-10

Описание

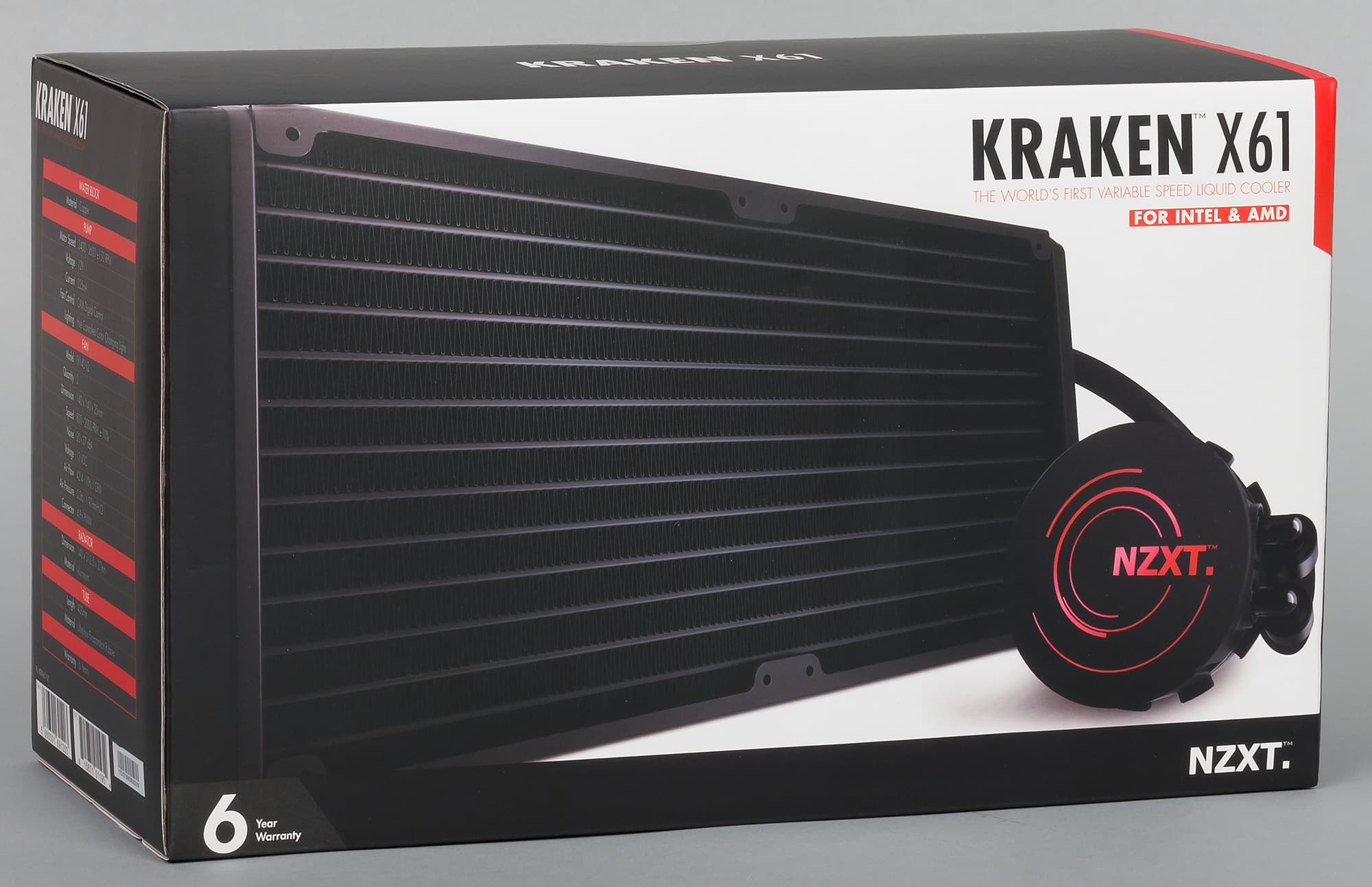

Поставляется система жидкостного охлаждения NZXT Kraken X61 в строго оформленной картонной коробке, на внешних плоскостях которой не только изображен сам продукт, но и приведено его описание, а также технические характеристики (вариант описания на русском языке присутствует).

NZXT Kraken X61, коробка

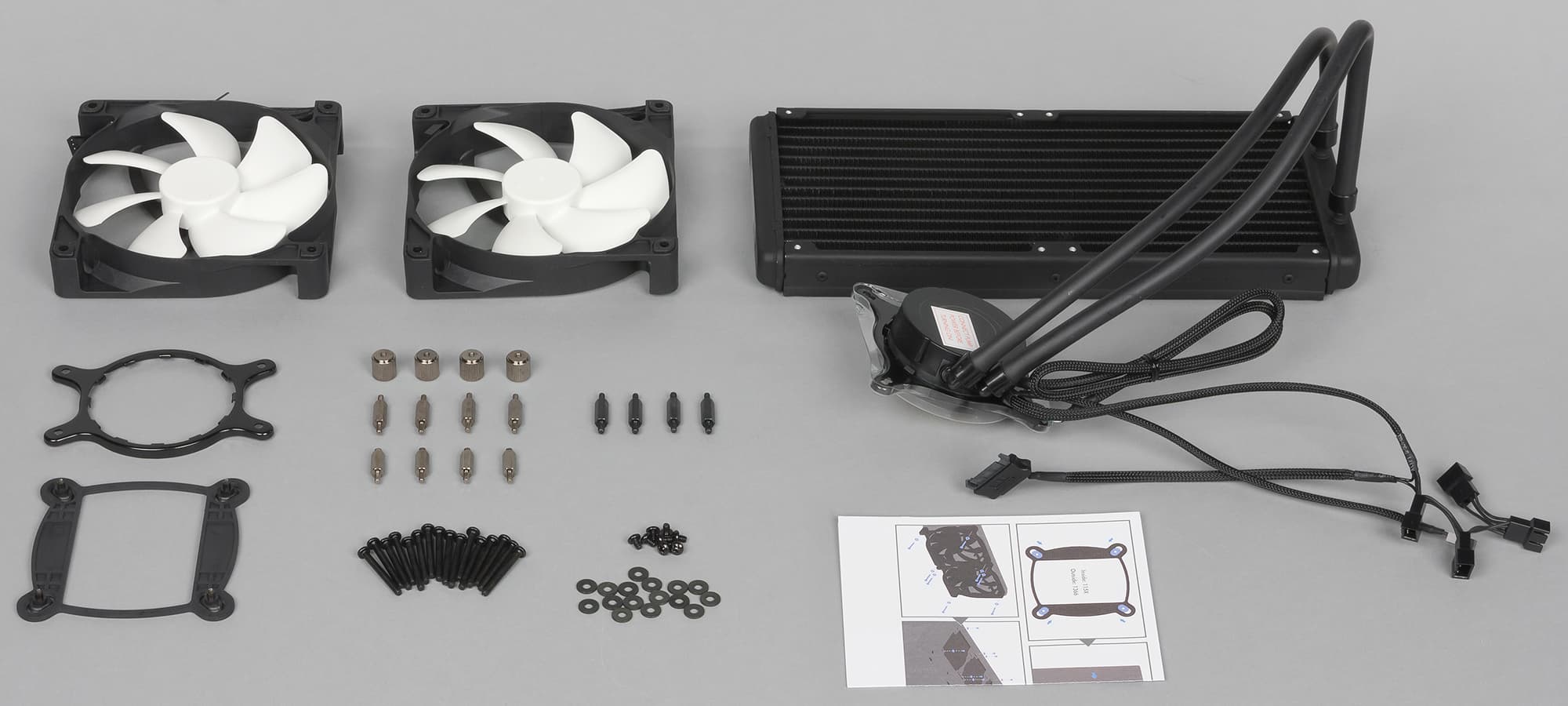

Внутри находятся радиатор с подключенной помпой, вентиляторы, комплект крепежа и документация.

NZXT Kraken X61, комплект

Инструкция по установке очень краткая, с неразборчивыми картинками, на помощь приходит сайт компании, на котором есть полное описание кулера, анимированная интерактивная инструкция по установке кулера для вариантов с различными процессорными разъемами, а также список заведомо совместимых корпусов от NZXT и корпусов от других производителей, совместимых по посадочному месту для вентиляторов соответствующего типоразмера. Так что при монтаже кулера лучше под рукой иметь что-то, способное показывать веб-страницы.

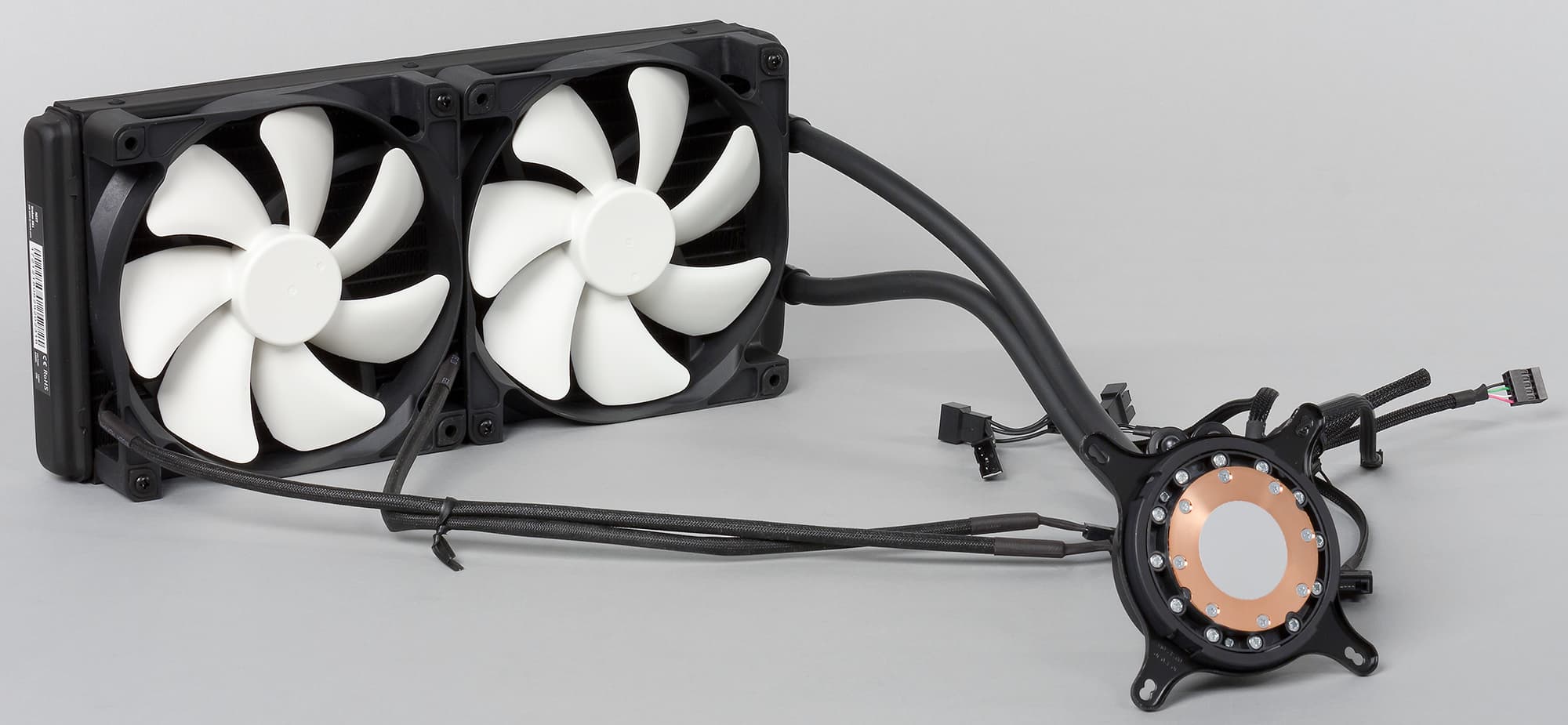

NZXT Kraken X61, общий вид

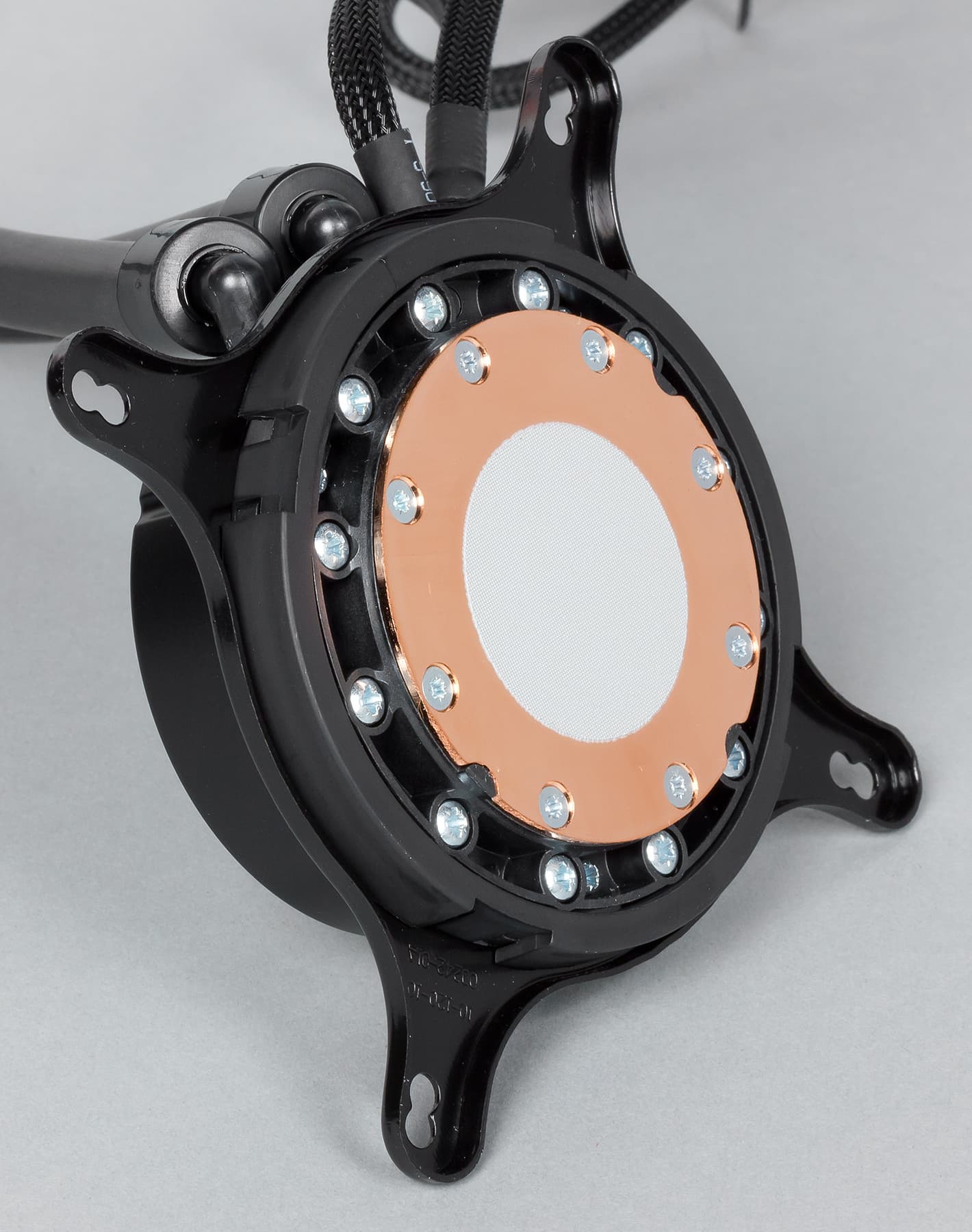

Система герметичная, заправлена, готова к использованию и не предполагает штатной возможности по расширению. Помпа интегрирована в один блок с теплосъемником. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина. Ее внешняя поверхность ровная, но не отполирована до зеркального блеска, а имеет очень мелкую концентрическую проточку, как будто она обработана на токарном станке.

NZXT Kraken X61, помпа

Диаметр этой пластины — 54 мм, а внутренняя часть, ограниченная отверстиями имеет диаметр 43,5 мм. Толщину медной подошвы мы не определили, так как часть ее, возможно, утоплена в корпус помпы. Центральную часть медного основания занимает нанесенная тонким слоем термопаста. Запаса для ее восстановления в комплекте поставки, к сожалению, нет. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре:

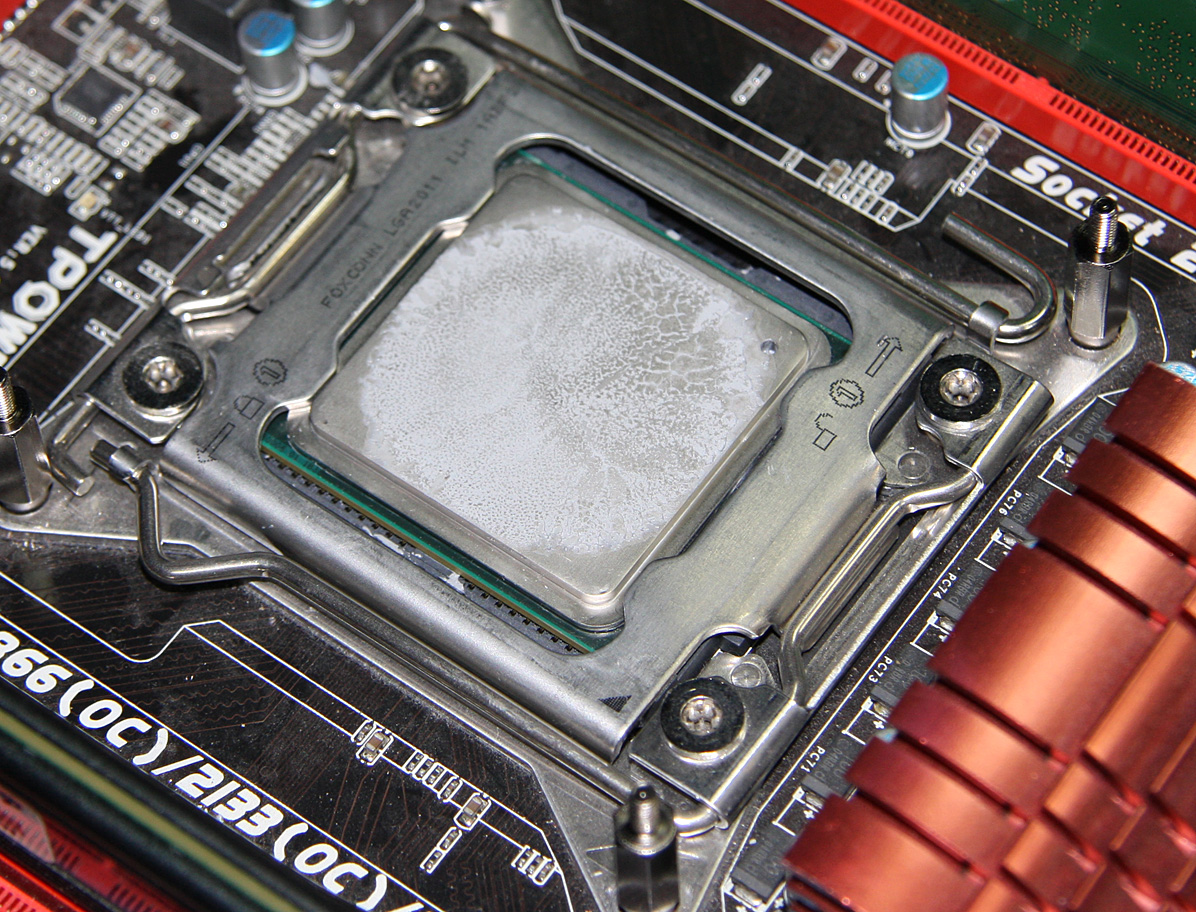

NZXT Kraken X61, распределение термопасты

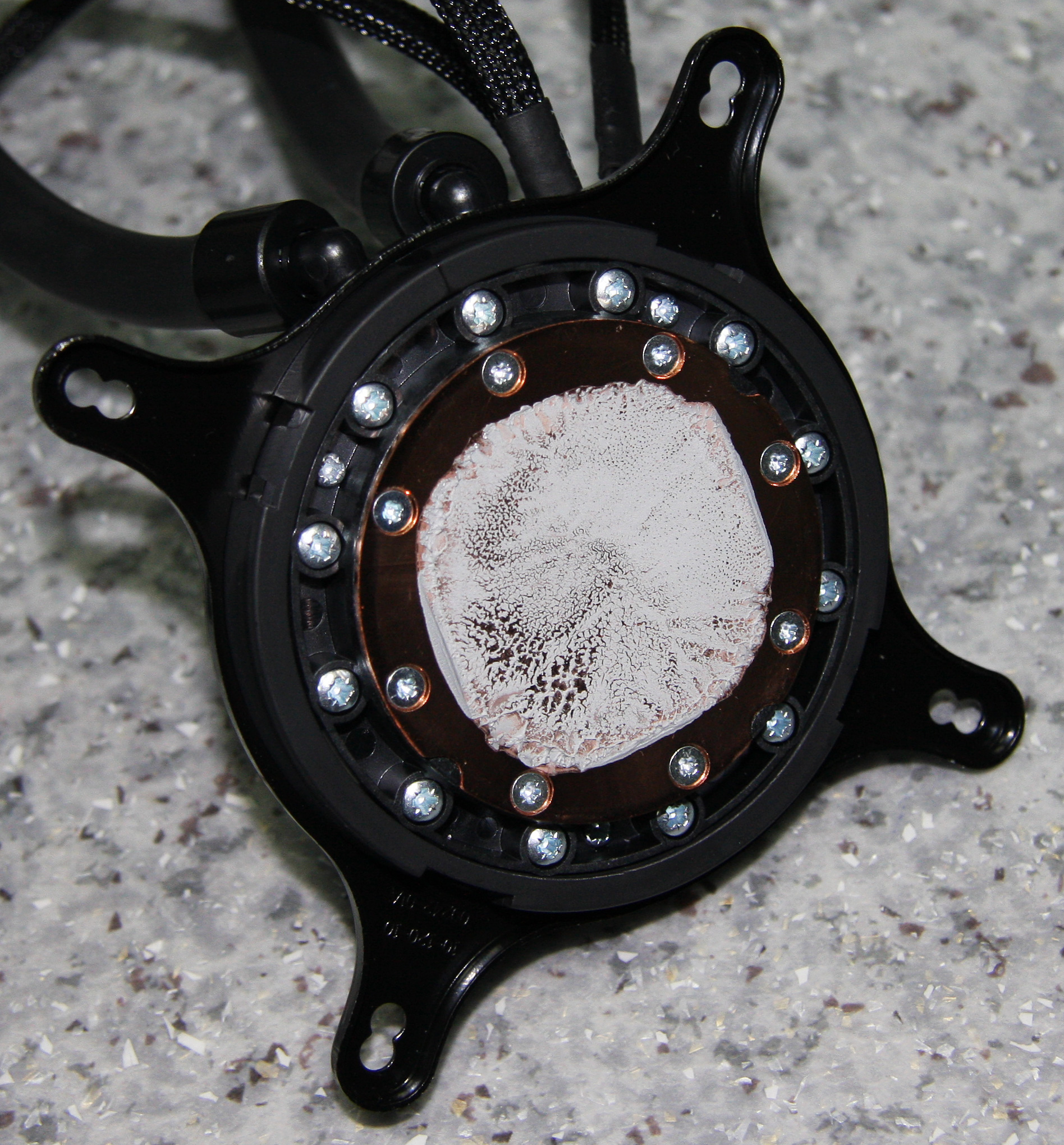

И на подошве помпы:

NZXT Kraken X61, распределение термопасты

Видно, что термопаста распределилась кругом до краев плоскости крышки процессора, но не попала на углы. Вряд ли это отрицательно сказывается на работе кулера, так как считается, что важнее хорошо охлаждать именно центральную часть крышки процессора. Особо мнительные могут, конечно, чуть добавить термопасты из собственных запасов. На подошве помпы термопаста распределилась почти впритык к отверстиям под винты.

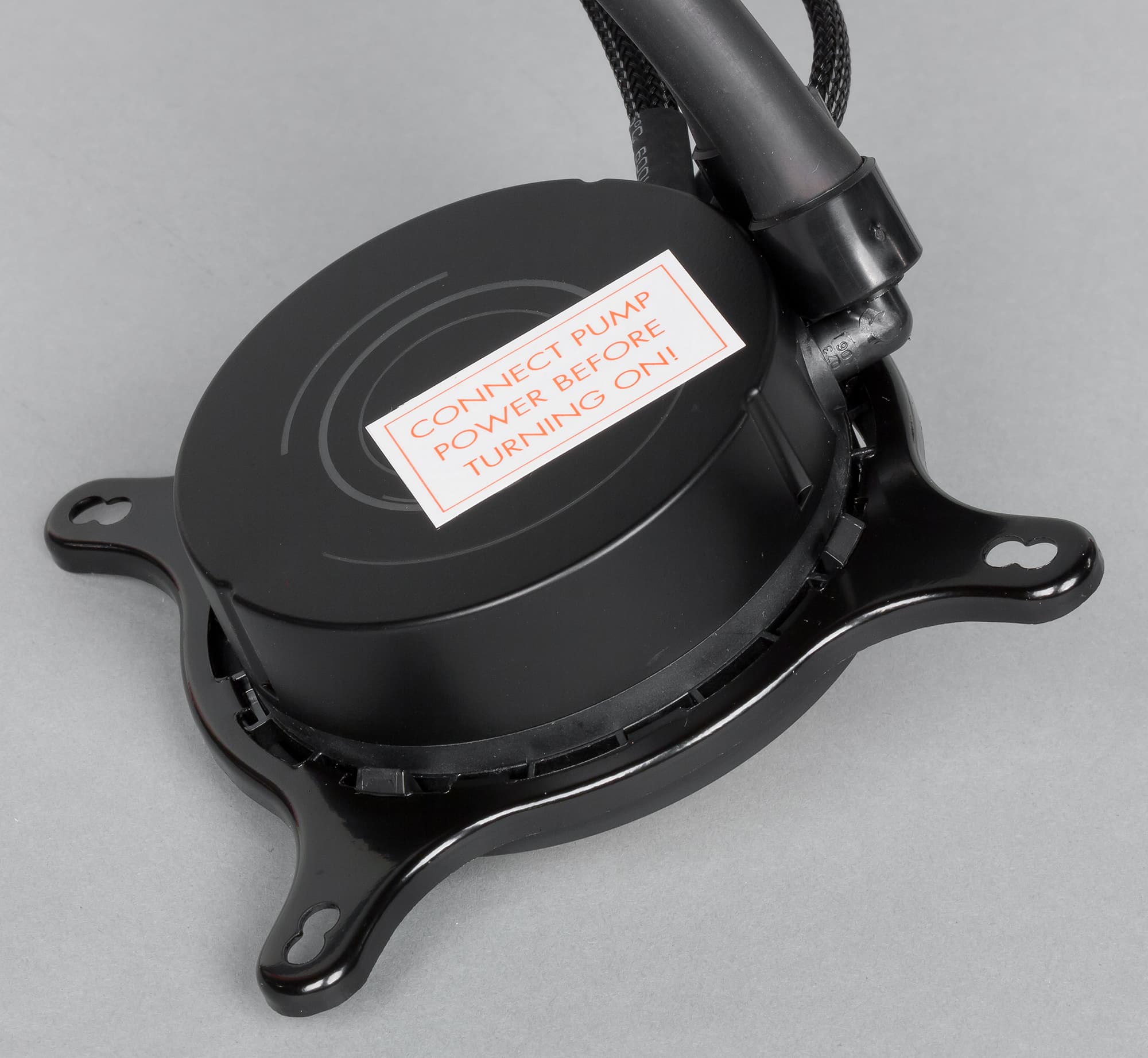

Корпус помпы изготовлен из твердого черного пластика. Сверху он закрыт крышкой из матового полупрозрачного пластика с черным матовым покрытием снаружи. Часть этого покрытия срезана дугами и на буквах логотипа, а под крышкой находится светодиодный источник света с настраиваемым цветом. В итоге дуги и логотип могут подсвечиваться различным цветом и даже с некоторой динамикой.

Высота помпы равна 31,5 мм, диаметр по крышке 60,5 мм, диаметр по фланцу крепления на процессор 80 мм.

NZXT Kraken X61, помпа

Г-образные штуцеры, выходящие из помпы, можно вращать относительно корпуса самой помпы до того момента, пока они не упрутся в приливы на корпусе помпы. Это, как и гибкие шланги, существенно облегчает установку кулера. Части шлангов, не скрытые гильзами, имеют длину примерно 382 мм, внешний диаметр шлангов 10,5 мм. Внешние габариты радиатора — 140×312×28 мм при толщине сот 16 мм.

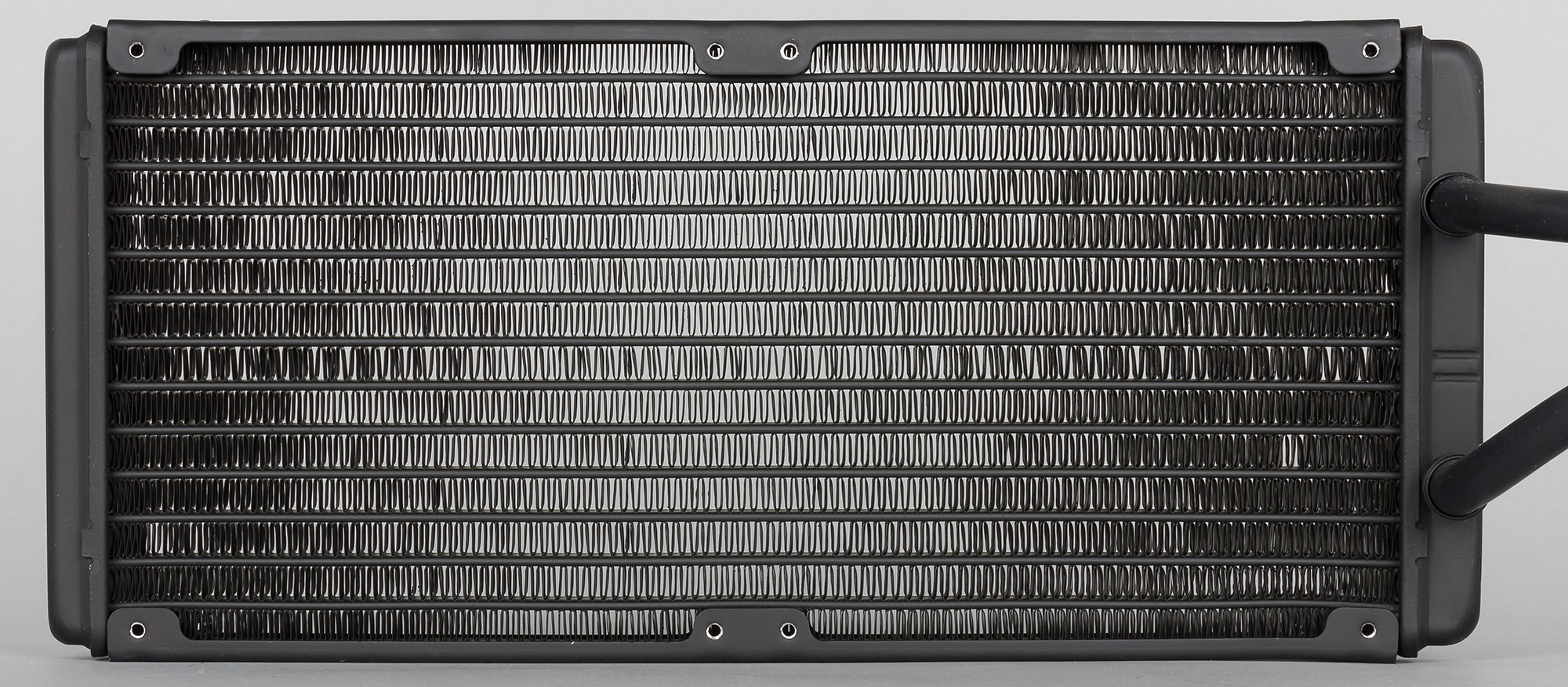

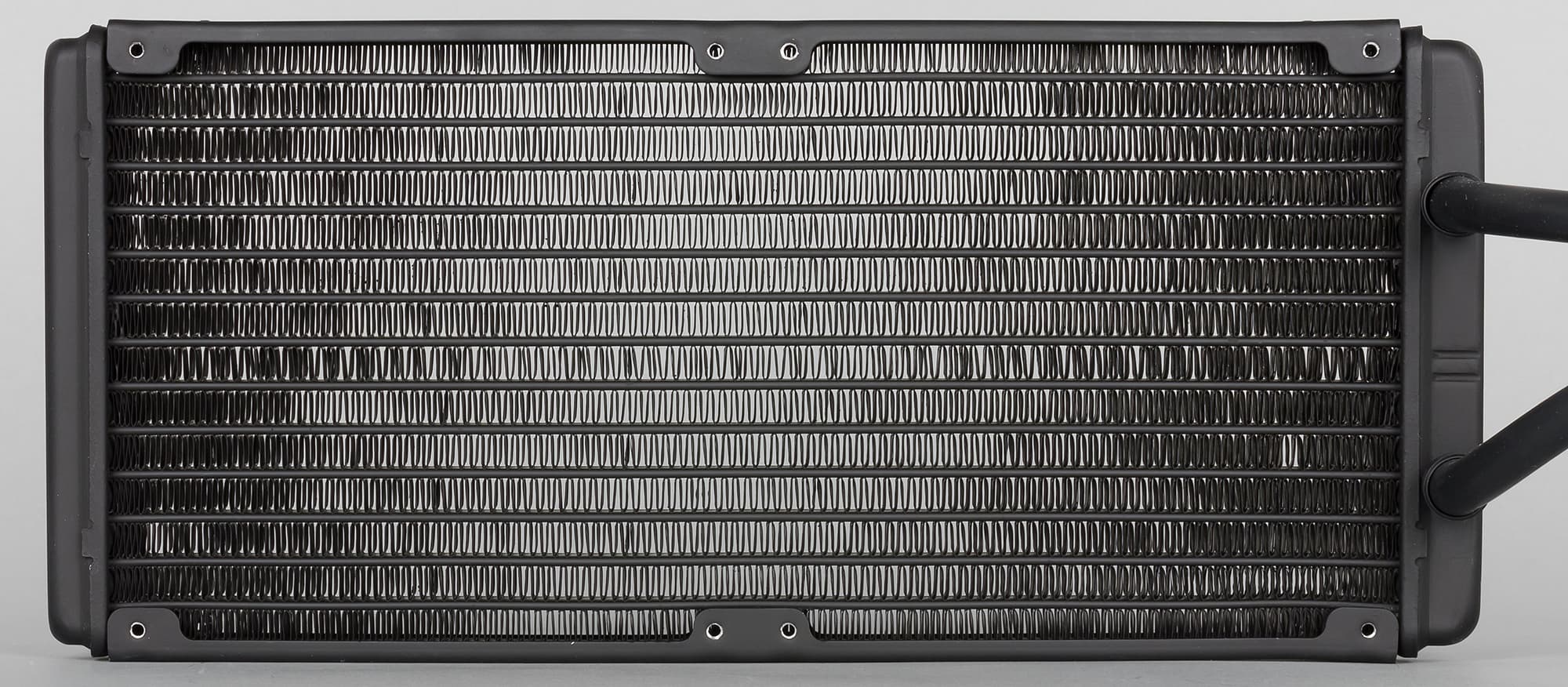

NZXT Kraken X61, радиатор

Рабочий просвет радиатора, через который продувается воздух равен 280×136 мм. Максимальная толщина с двумя установленными вентиляторами 59 мм, а без учета выступающих головок винтов — 54 мм. Резьбовые отверстия на радиаторе для крепления вентилятора и самого радиатора к корпусу ПК расположены по углам квадратов со стороной в 125 мм. Длина шлангов и габариты радиатора в сборе с вентиляторами заставляют вдумчиво подходить к выбору подходящего корпуса. Наши попытки примериться к имевшимся в наличии корпусам позволили сделать вывод о том, что самым подходящим вариантом будет установка радиатора на верхнюю плоскость корпуса (если там есть решетка и место под два состыкованных вентилятора на 140 мм), так как на задней панели обычно места недостаточно, а до передней панели не хватает длины шлангов. Впрочем, NZXT уверяет, что в некоторых их корпусах радиатор Kraken X61 может быть установлен сверху, и/или снизу, и/или спереди. Отметим, что у данного радиатора входной патрубок с нагретым теплоносителем и выходной патрубок с охлажденным теплоносителем подключены к одному торцу радиатора. При этом теплоноситель сначала течет к противоположному торцу, потом возвращается обратно. В итоге часть тепла по короткому пути через стенки радиатора переходит от нагретого теплоносителя к уже охлажденному, что несколько снижает эффективность радиатора. Данным момент является недостатком конструкции, но, по всей видимости, для готовых систем подобного типа это скорее правило, чем исключение.

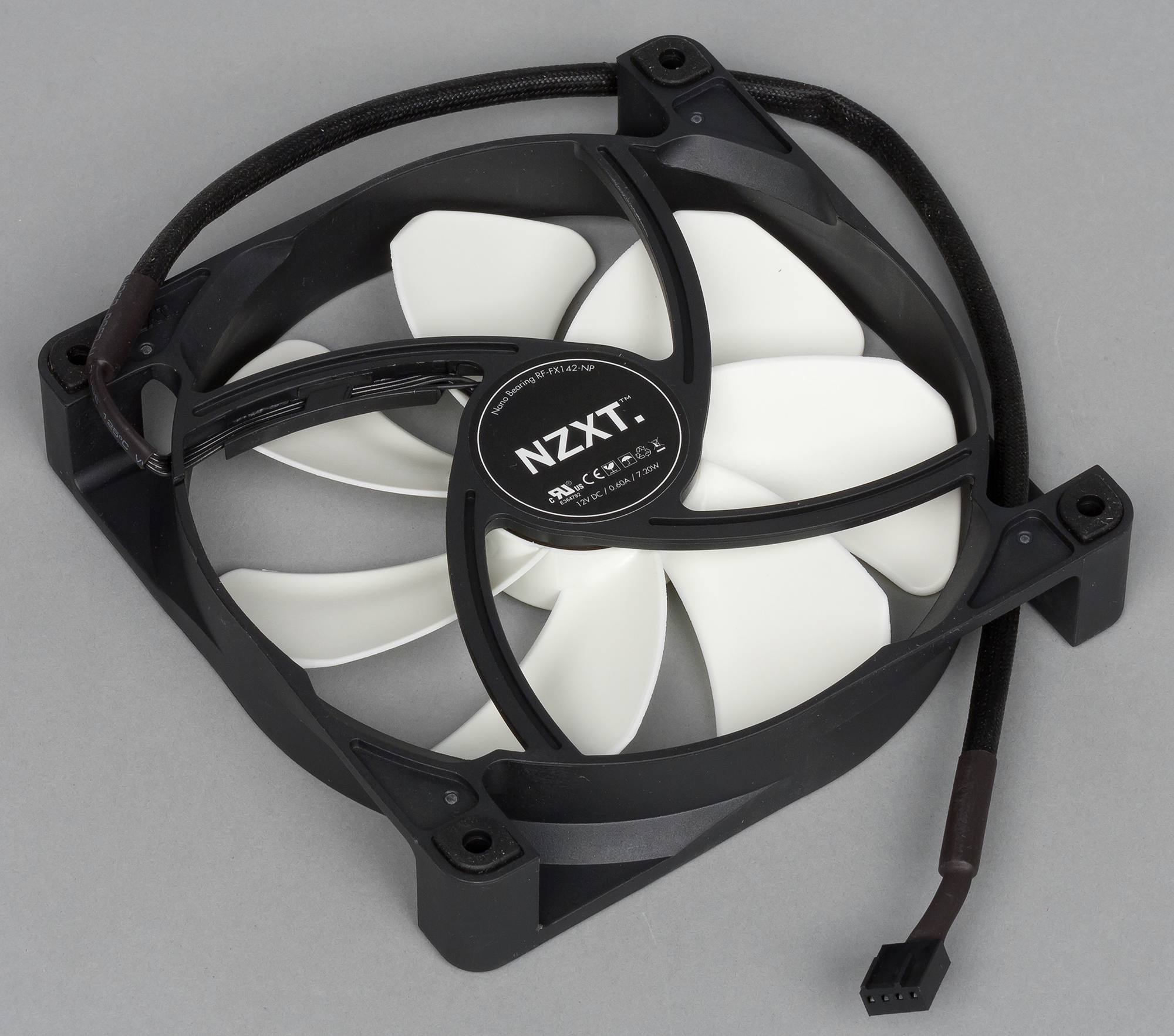

140 мм — это типоразмер комплектных вентиляторов, а также внешние габариты их рамок. Напомним, что используется модель NZXT RF-FX142-NP. У этого вентилятора диаметр отверстия под крыльчатку равен 136,5 мм, диаметр центральной части крыльчатки 42 мм, высота рамки 25 мм. В отверстия в углах рамки вентилятора вставлены виброизолирующие втулки из резины средней жесткости. В несжатом состоянии высота этих втулок равна 28 мм, и если без особого фанатизма прикручивать вентилятор к радиатору, то ни шайба под головкой винта, ни корпус радиатора не будут касаться рамки вентилятора.

NZXT Kraken X61, вентилятор

Разобрать вентилятор без потери его внешнего вида, а то и работоспособности нам не удалось, поэтому проверить, что это за подшипник такой Everflow Nano Bearing не получилось. Можно только предположить, что это какой-то тип подшипника скольжения с особым вариантом смазки. Отметим, что с нашей точки зрения, хоть производитель и утверждает, что данная серия вентиляторов чуть ли не специально разработана для систем жидкостного охлаждения, в его конструкции есть небольшой просчет, заключающийся в том, что в углах рамки остается просвет, через который нагнетаемый воздух частично выходит обратно, а не через соты радиатора.

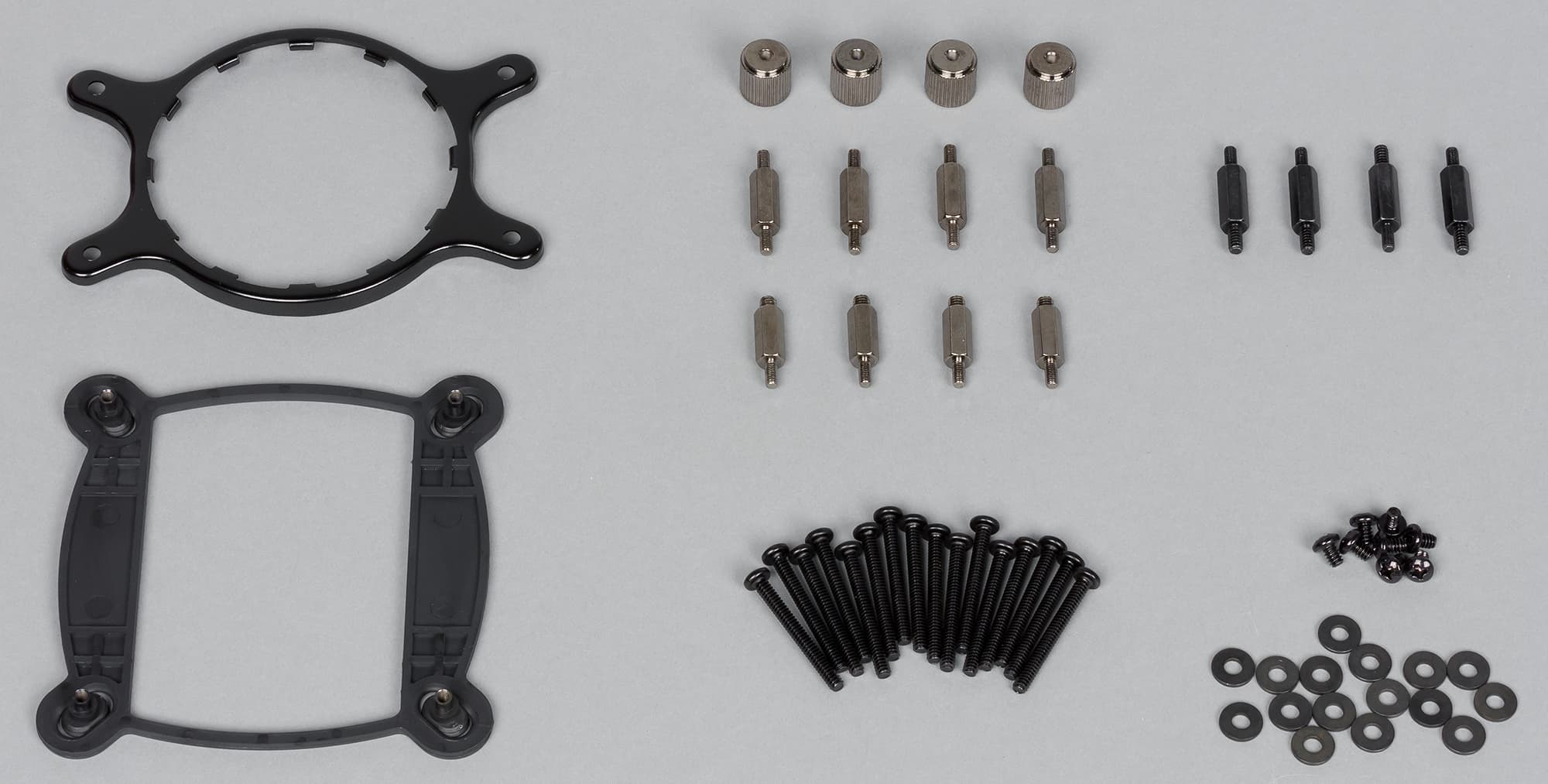

Крепеж изготовлен из закаленной стали и имеет стойкое лакокрасочное или гальваническое покрытие. Исключение — рамка на обратную сторону системной платы, которая изготовлена из пластика, впрочем, резьбовые отверстия в ней все равно в металлических втулках.

NZXT Kraken X61, крепеж

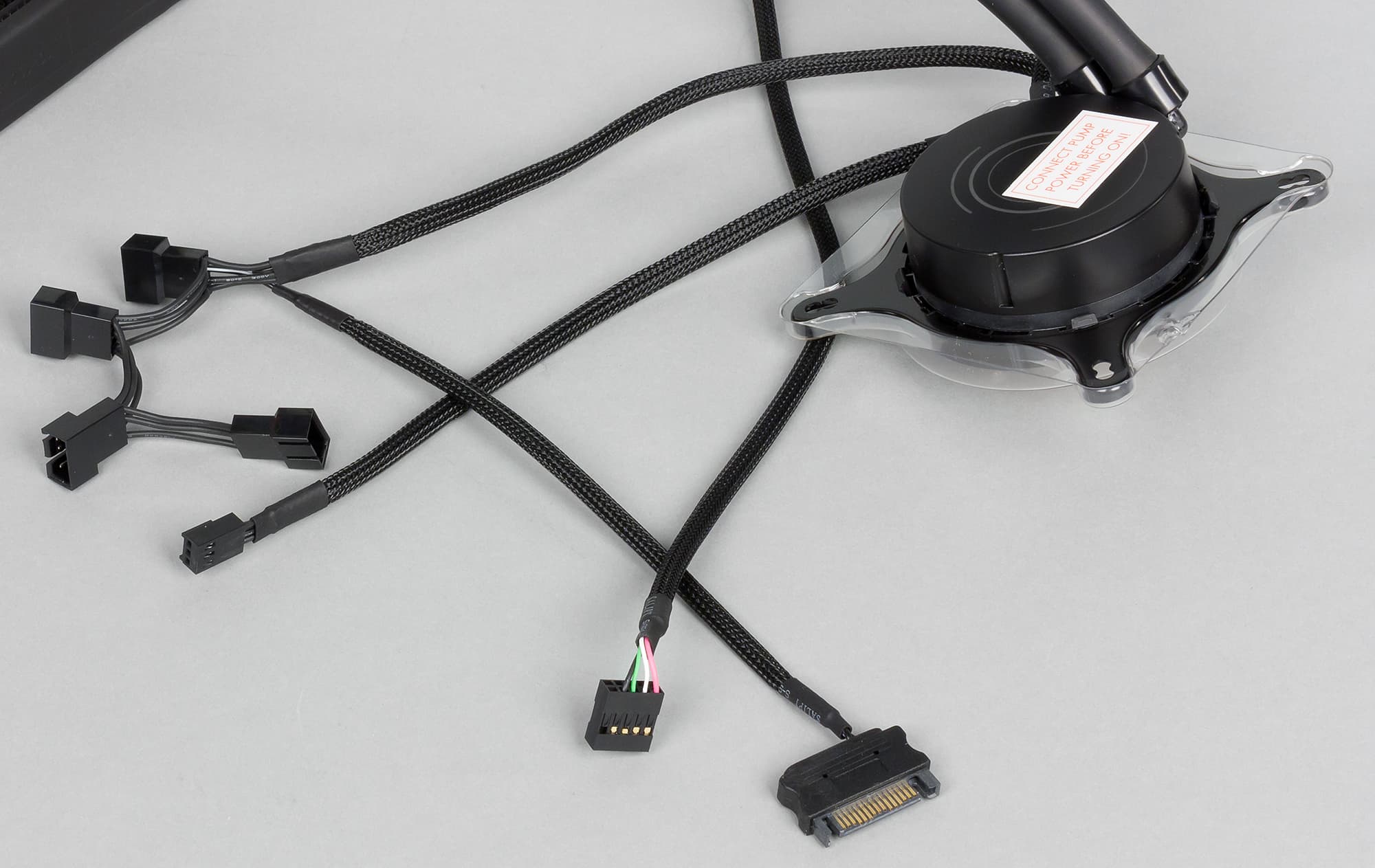

Общий вес кулера без крепежа на процессор, то есть помпа, шланги, радиатор с закрепленным на нем вентилятором, составляет 1,3 кг. Кабель помпы (22,5 см) оснащен трехконтактным разъемом (общий, питание и датчик вращения), который предлагается вставить в трех-четырехконтактный разъем для процессорного кулера на мат. плате. Контакт датчика вращения в этом разъеме передает импульсы, соответствующие скорости вращения одного из вентиляторов кулера (подключенного к разъему со всеми четырьмя проводами). Вентиляторы кулера имеют четырехконтактный разъем (общий, питание, датчик вращения и управление ШИМ) на конце кабеля (40 см). Вентиляторы нужно подключить один к первому (с проводом от датчика вращения), второй — к любому из трех оставшихся ответных разъемов на кабеле (25 см), выходящем из корпуса помпы. Еще два разъема на этом кабеле, предлагается использовать для добавочных вентиляторов (тоже NZXT RF-FX142-NP, докупаемых отдельно, или любых совместимых по габаритам и посадочным отверстиям), управляемых синхронно с первыми двумя с помощью ШИМ. Следующий кабель (59,5 см) кулера имеет разъем под разъем внутреннего USB на материнской плате, и последний — с разъемом под ответную часть разъема питания для SATA-устройств (19,5 см от разветвления).

NZXT Kraken X61, разъемы

Впрочем, никто не мешает реализовать свои варианты подключения, например, вентиляторы — к 4-конт. разъемам на мат. плате, а помпу — к любому разъему для вентилятора, USB и питание от SATA не подключать вовсе. В таком случае управлять работой вентиляторов можно с помощью ШИМ, а помпой — или не управлять вовсе (будет работать на максимальных оборотах), или менять напряжение питания. У штатного варианта подключения есть преимущество — он позволяет для контроля и управления использовать ПО от производителя с кратким названием CAM. Функциональность этого ПО, относящаяся к процессорному кулеру, заключается в том, что пользователь может отслеживать текущие значения коэффициента заполнения ШИМ, управляющей вентиляторами, скорости вращения вентилятора и помпы, а также температуру охлаждающей жидкости (на других вкладках выводится температура процессора, графического ускорителя и т.д.).

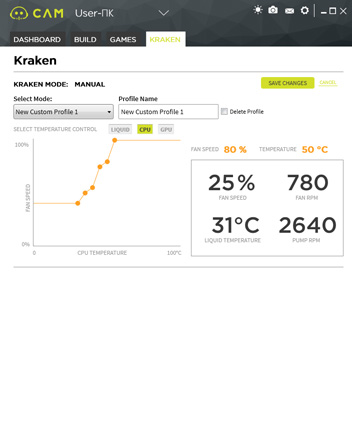

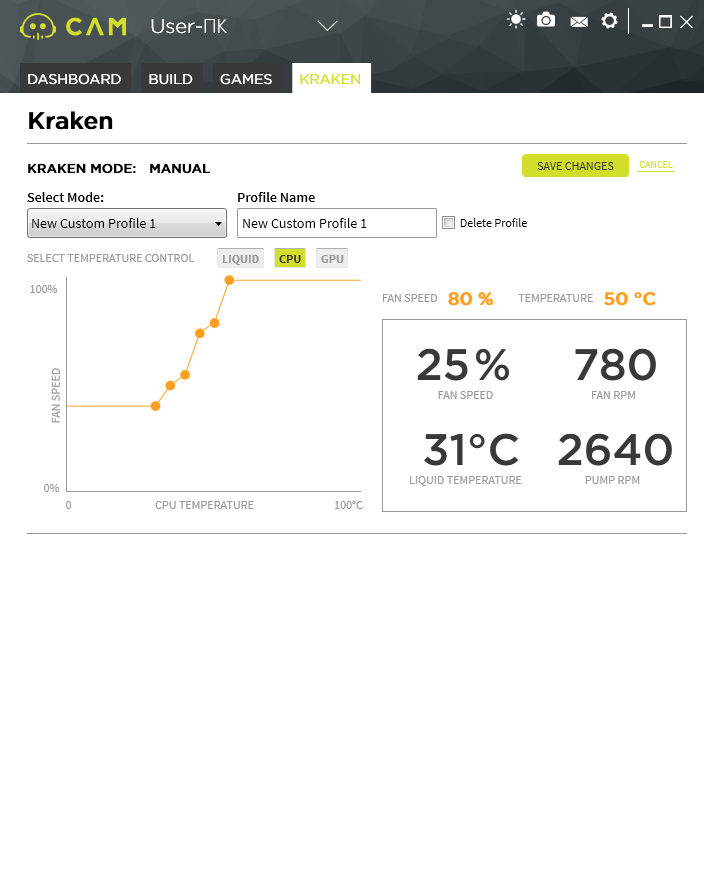

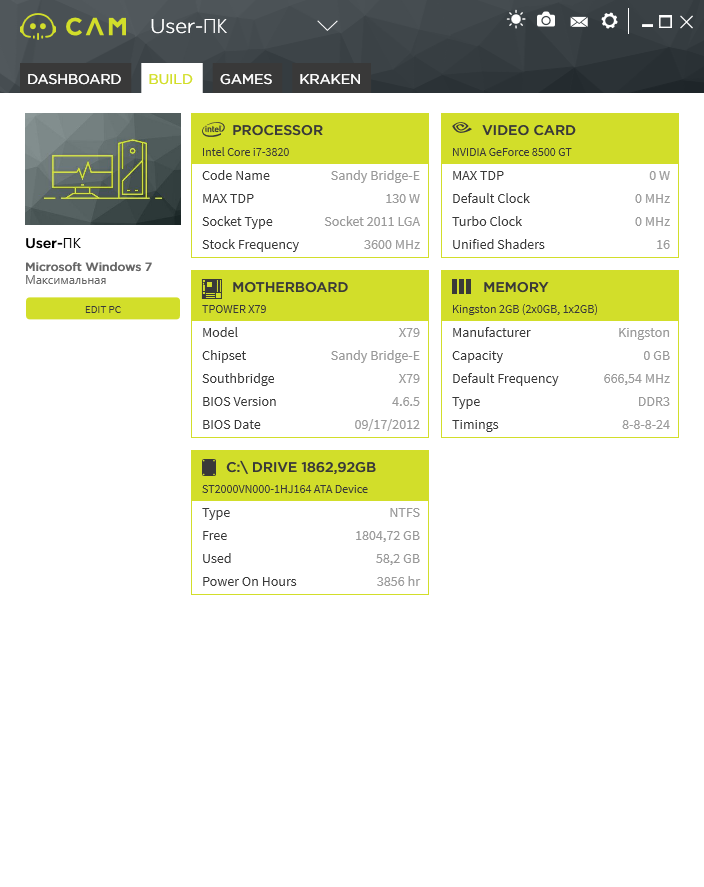

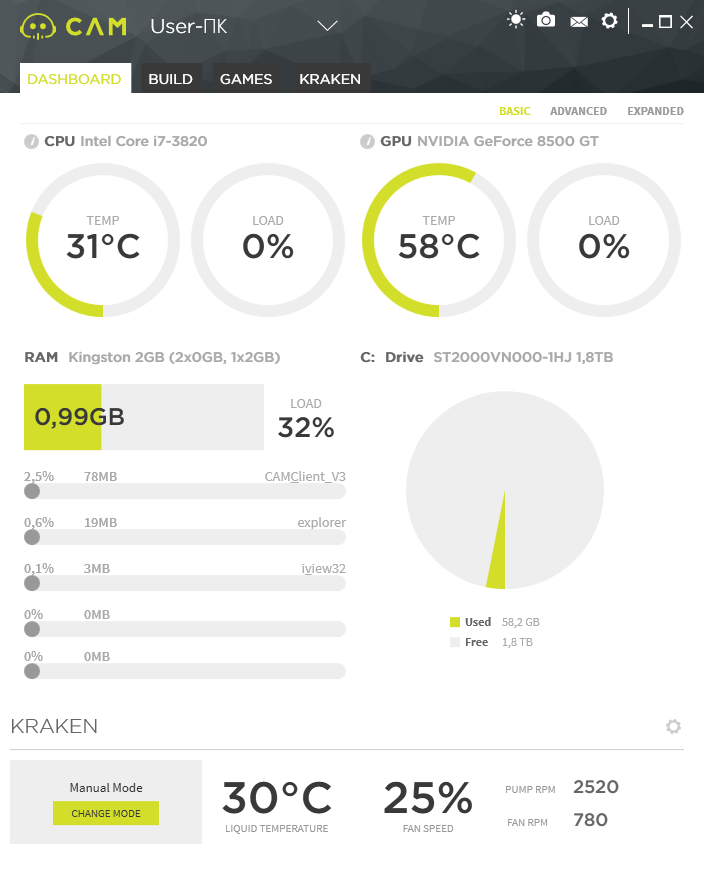

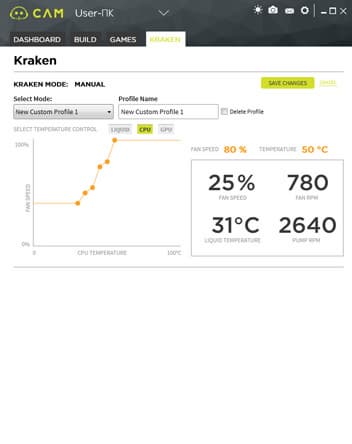

NZXT Kraken X61, CAM
NZXT Kraken X61, CAM
NZXT Kraken X61, CAM

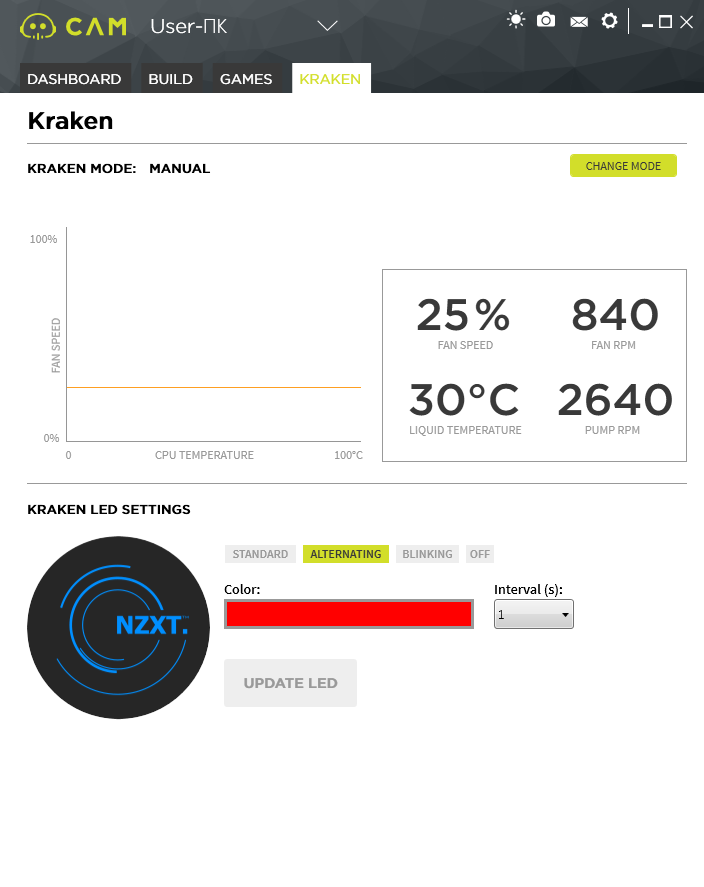

Ах да, и самое важное, можно управлять подсветкой рисунка на крышке помпы.

Вариантов подсветки четыре — выключена, постоянное свечение выбранным цветом, мигание выбранным цветом с указанным интервалом, смена цвета по умолчанию (видимо, синий) на выбранный цвет и обратно с заданным интервалом. Варианты управления собственно кулером заключаются просто в выставлении нужного коэффициента заполнения или в выборе и/или редактировании зависимости этого коэффициента от температуры ЦП, охлаждающей жидкости или графического ускорителя (последние два варианта нами не проверялись).

NZXT Kraken X61, CAM

ПО CAM может использоваться совместно с контроллерами вентиляторов GRID+/GIRD+ V2 и контроллером RGB подсветки HUE+. Отметим, что значения скорости вращения как вентилятора, так и помпы, демонстрируемые этой программой, постоянно менялись на большую величину при явно почти неизменных фактических скоростях. В итоге в тестах ее мы почти не использовали.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования кулеров», а в этом разделе мы лишь уточним некоторые моменты. Использовалась оригинальная нанесенная на поверхность теплосъемника термопаста. Так как по методике оценивается совокупный шум от всех издающих звук частей кулера, а размещение микрофона привязано к процессорному разъему, то в случае систем, допускающих относительно произвольное расположение компонент, приходится фиксировать их размещение. Если тестируется система с вынесенным радиатором на гибких шлангах, то мы устанавливаем радиатор на мат. плату стенда вровень с ее краем, и в данном случае горизонтально. Под радиатор ставится проставка из пенополистирола, а, при необходимости, лапка штатива поддерживает радиатор за один из патрубков. В тестах помпа всегда работала от постоянного напряжения в 12 В, тогда как работа вентилятора регулировалась с помощью изменения напряжения питания (от 12 В и ниже) или с помощью ШИМ при неизменном напряжении питания (12 В). Замеры и контроль скорости вращения проводились только для одного вентилятора, при этом предварительные тесты показали, что при одинаковых условиях (одинаковые напряжение и коэффициент заполнения ШИМ) различия в скорости вращения у обоих вентиляторов минимальные и укладываются в погрешность измерения данного параметра.

Отдельно стоит отметить, что уровень шума, измеренный нами, может существенно отличаться от того, который указывается в характеристиках производителя. Также мы не беремся утверждать, что значения менее 20 дБА достоверны, но получаемые величины от фонового уровня до 20 дБА, по крайней мере, соотносятся с реальным изменением уровня шума.

Все данные собраны в XLS-файле, который можно загрузить для более подробного ознакомления.

Этап 1. Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

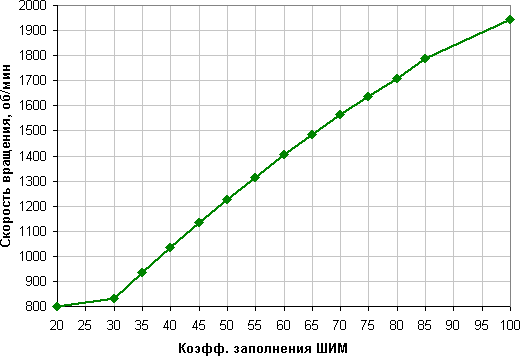

NZXT Kraken X61, скорость вращения вентилятора от коэффициента заполнения

Отличный результат — плавный рост скорости вращения при изменении коэффициента заполнения от 30% до 100%.

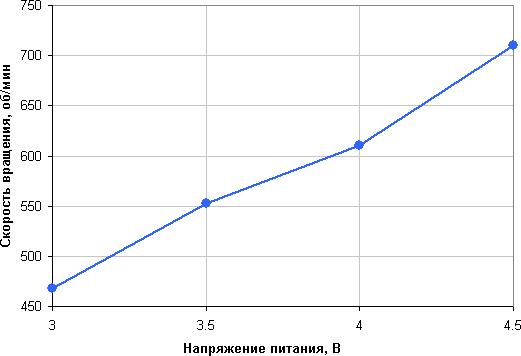

NZXT Kraken X61, скорость вращения вентилятора от напряжения питания

Регулировка с помощью напряжения позволяет расширить диапазон вниз до 470 об/мин. При 2,7(2,5) В вентилятор останавливается, при 3,1(2,8) В запускается (в скобках приведены значения для второго вентилятора системы).

Этап 2. Определение зависимости температуры процессора в режиме простоя от скорости вращения вентиляторов кулера

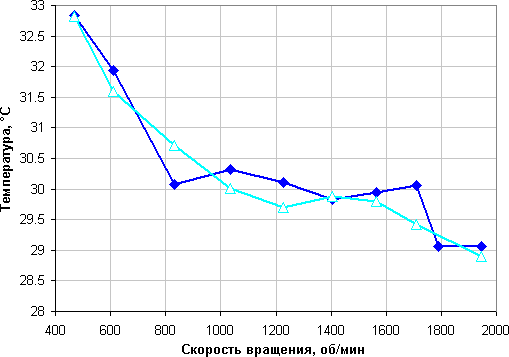

NZXT Kraken X61, температура процессора в режиме простоя от скорости вращения вентиляторов

Без нагрузки средняя температура ядер процессора меняется примерно от 29 до 33 °C в зависимости от скорости вращения вентиляторов. Видно, что где-то после 800-1000 об/мин увеличение скорости вращения вентиляторов уже практически не меняет температуру процессора. На этом графике и на следующем для сравнения также приведены данные, полученные при одном-двух повторных замерах. Видно, что погрешность измерения составляет как минимум ±0,5 °C. Основную причину мы видим в колебании температуры воздуха в помещении тестовой лаборатории, видимо, бытовой кондиционер пусть даже и с инверторным источником не может обеспечить достаточно высокую стабильность температуры. Возможным выходом в данной ситуации является учет текущей температуры воздуха в помещении и, как вариант, пересчет в тепловое сопротивление. Впрочем, по большому счету даже текущая погрешность ни на что, кроме красоты графиков, не влияет.

Этап 3. Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

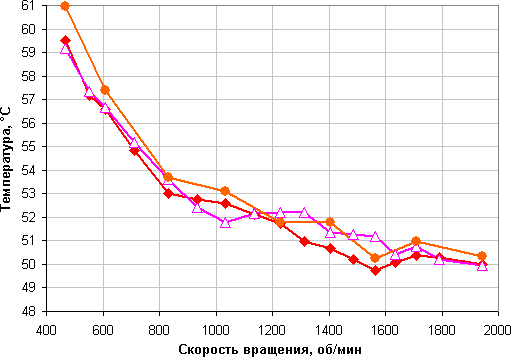

NZXT Kraken X61, температура процессора при полной загрузке от скорости вращения вентиляторов

В этом тесте наш процессор с TDP 130 Вт не перегревается даже на минимальных оборотах вентиляторов. Отметим, что снижение температуры с ростом скорости вращения вентиляторов начинает замедляться, и где-то после 1500 об/мин снижение температуры скрадывается погрешностью измерений этого параметра.

Этап 4. Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

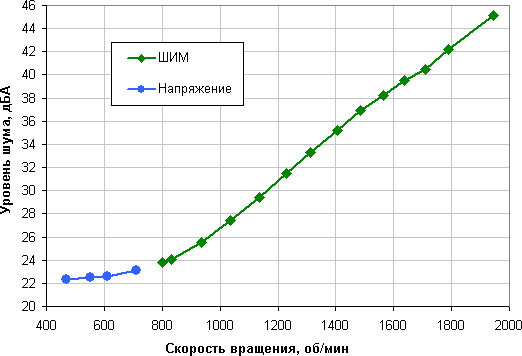

NZXT Kraken X61, уровень шума от скорости вращения вентиляторов

Уровень шума этой системы охлаждения меняется в широком диапазоне. Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным. В данном случае охватывается весь диапазон — от 22 до 45 дБА (если посмотреть на график на коробке от Kraken X61, то там указано от 28 до 45,5 дБА). Напомним, что в случае системы NZXT Kraken X41 с одним таким же вентилятором диапазон составил от 22 до 41 дБА. Один вентилятор тише, чем два, вряд ли этот факт вызывает удивление.

Шум только от работающей помпы при питании от 12 В и коэффициенте заполнения ШИМ 100% составил 22,1 дБА (при фоновом значении порядка 16,9 дБА). С практической точки зрения, да еще и с учетом ее размещения, помпу можно считать бесшумной, но ее вклад в общий шум от кулера на минимальных оборотах вентиляторов уже велик, и на самой медленной скорости вентиляторов именно шум помпы определяет шумность всей системы. Заметим, что при первом запуске системы от помпы минуту-две раздается различимое бульканье, но потом воздух, видимо, перегоняется в бачки радиатора и бульканье пропадает, остается только негромкое стрекотание от вращения ротора помпы.

Этап 5. Построение зависимости уровня шума от температуры процессора в режиме простоя и при полной загрузке

Режим простоя:

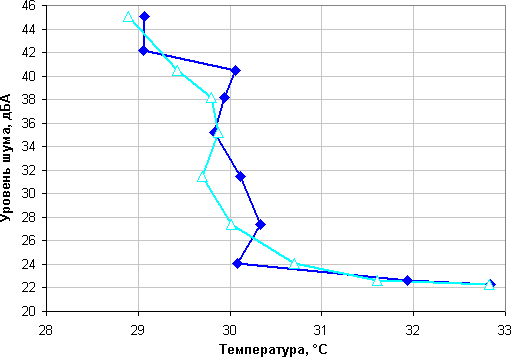

NZXT Kraken X61, уровень шума от температуры в режиме простоя

Очевидный вывод заключается в том, что для такого уровня тепловыделения (43 Вт по датчику «CPU Package») возможности кулера избыточны.

Режим полной загрузки:

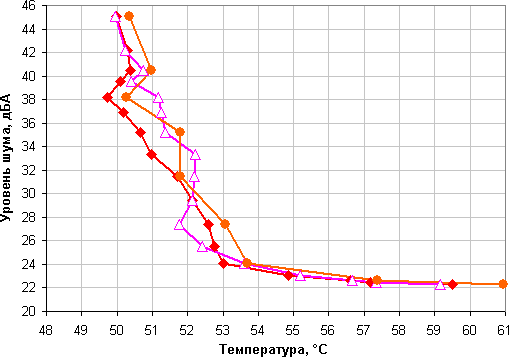

NZXT Kraken X61, уровень шума от температуры в режиме полной загрузки

Даже на минимальной скорости вращения вентиляторов (напомним, она достигается при нештатном управлении напряжением питания и снижением его до 3 В) данный кулер справляется с тем, чтобы отводить тепло от процессора с TDP 130 Вт, оставаясь при этом практически бесшумным. Можно обоснованно предположить, что кулер имеет хороший запас по способности отводить тепло при сохранении невысокого уровня шума даже при существенном изменении условий работы в худшую сторону, например при существенном повышении температуры подводимого к радиатору воздуха.

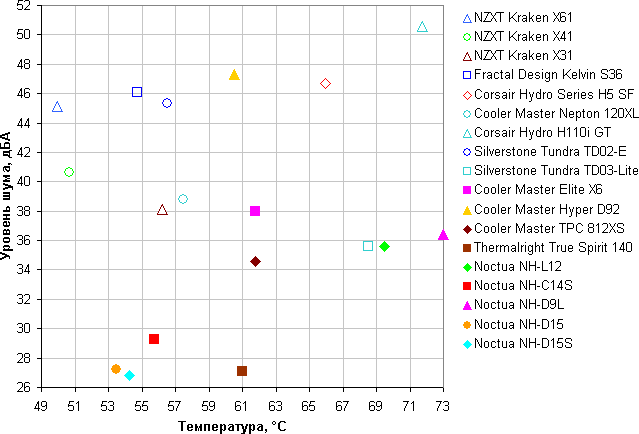

Попробуем сравнить данный кулер с другими, протестированными по текущей методике. Для этого расположим на одном координатном поле точки, соответствующие значениям температуры и уровня шума в режиме с максимальной нагрузкой и при максимальных оборотах вентиляторов. Такое представление результатов нельзя считать идеальным, так как оптимальные сочетания значений температуры и шума для конкретного кулера могут быть при уменьшенной скорости вращения вентилятора — рост температуры будет не очень высоким относительно снижения уровня шума. Однако заведомо высокая тепловая нагрузка в нашем тесте позволяет предположить, что очень большого запаса по увеличению температуры нет.

NZXT Kraken X61, сравнение

На этом графике, чем ниже точка, тем тише кулер, чем левее — тем ниже температура, поэтому самые эффективные (то есть обеспечивающие как низкую температуру процессора, так и низкий уровень шума) кулеры располагаются ближе к началу координат. Системы жидкостного охлаждения обозначены значками без заливки. Видно, что NZXT Kraken X61 по шумности находится условно на уровне выше среднего, тогда как по способности охлаждать превосходит все системы, представленные на этой диаграмме. Кроме того, явный запас по температуре позволит этой системе при снижении скорости вращения вентилятора вплотную приблизится к лидерам, которые представлены обычными кулерами. Тут стоит напомнить, что система с вынесенным радиатором, в отличие от обычного кулера, не греет воздух в корпусе вокруг себя, а выводит его из корпуса наружу, да еще и способствует подаче в корпус воздуха извне.

Выводы

С точки зрения снижения температуры процессора кулер NZXT Kraken X61 является очень эффективной системой жидкостного охлаждения. Уровень шума на максимальной скорости вращения вентиляторов относительно высокий, но есть и возможность существенно его уменьшить, с незначительным снижением охлаждающей способности. С нашей точки зрения основным препятствием, ограничивающим применение этого кулера, является сложность его размещения в большинстве компьютерных корпусов, которая определяется занимаемым радиатором местом (под два состыкованных вентилятора типоразмера 140 мм) и длиной штатных шлангов. Данный кулер можно смело рекомендовать к использованию в системах с ЦП, имеющими TDP выше 130 Вт, а в случае менее «горячих» процессоров Kraken X61 позволит собрать практически бесшумный компьютер, остающийся таковым в реальных условиях эксплуатации даже при максимальной нагрузке. Отметим хорошее качество изготовления, антивибрационные вставки в рамке вентиляторов, оплетку кабелей (как минимум помогающую сохранить единый стиль оформления внутренностей компьютера), статическую или динамическую RGB-подсветку, а также ПО CAM для гибкого управления кулером и контролем за состоянием ПК в целом.
