Система жидкостного охлаждения NZXT Kraken X41


В серию Kraken компании NZXT — жидкостных систем охлаждения замкнутого типа для процессора — на момент написания статьи входят три модели: X31 с вентилятором 120 мм, X41 с вентилятором 140 мм и самая мощная X61 с радиатором на два вентилятора 140 мм. В данной статье мы рассмотрим средний по производительности вариант.

Оглавление

Паспортные характеристики, комплект поставки и цена

Название моделиKraken X41
Код моделиRL-KRX41-01
Тип системы охлажденияЖидкостная замкнутого типа нерасширяемая для процессора
СовместимостьМат. платы с процессорными разъемами Intel: LGA 2011(-3), 1366, 115x; AMD: FM2, FM1, AM3+, AM3, AM2+, AM2
Тип вентилятораОсевой (аксиальный)
Модель вентилятораNZXT RF-FX142-NP
Питание вентилятора12 В, 0,6 А, 7,2 Вт, 4-кон. разъем (датчик вращения, управление ШИМ)
Размеры вентилятора140×140×25 мм
Скорость вращения вентилятора800—2000 об/мин
Производительность вентилятора72—180 м³/ч (42,4—106,1 куб. фут/мин.).
Статическое давление вентилятора0,36—1,97 мм вод. ст.
Уровень шума вентилятора20—37 дБA
Подшипник вентилятораENB (Everflow Nano Bearing)
Размеры радиатора140×173×36 мм
Материал радиатораАлюминий
Длина гибкой подводки400 мм
ПомпаИнтегрирована с теплосъемником
Питание помпы12 В, 325 мА, 3-кон. разъем (датчик вращения)
Скорость вращения помпы2400—3600±150 об/мин
Материал теплосъемникаМедь
Термоинтерфейс теплосъемникаНанесенная термопаста
ПодключениеПомпа: 3-кон. разъем (питание и датчик вращения) на мат. плату и кабель управления на внутренний USB-разъем на мат. плате, вентилятор: 4-кон. разъем (питание, датчик вращения, управление ШИМ) в разъем от помпы
Особенности
  • Переменная скорость вращения помпы
  • RGB-подсветка на помпе
  • Кабели в оплетке
  • 6 лет гарантии
  • Управление и контроль с помощью ПО Cam
Комплект поставки*
  • Соединенные радиатор и помпа
  • Вентилятор NZXT RF-FX142-NP
  • Комплект креплений помпы на процессор
  • Комплект креплений вентилятора на радиатор и радиатора в корпус
  • Руководство по установке

*Комплект поставки лучше уточнять перед покупкой.
Ссылка на сайт производителя www.nzxt.com
Средняя цена по данным Яндекс.МаркетT-12670017
Предложения по данным Яндекс.МаркетL-12670017-10

Описание

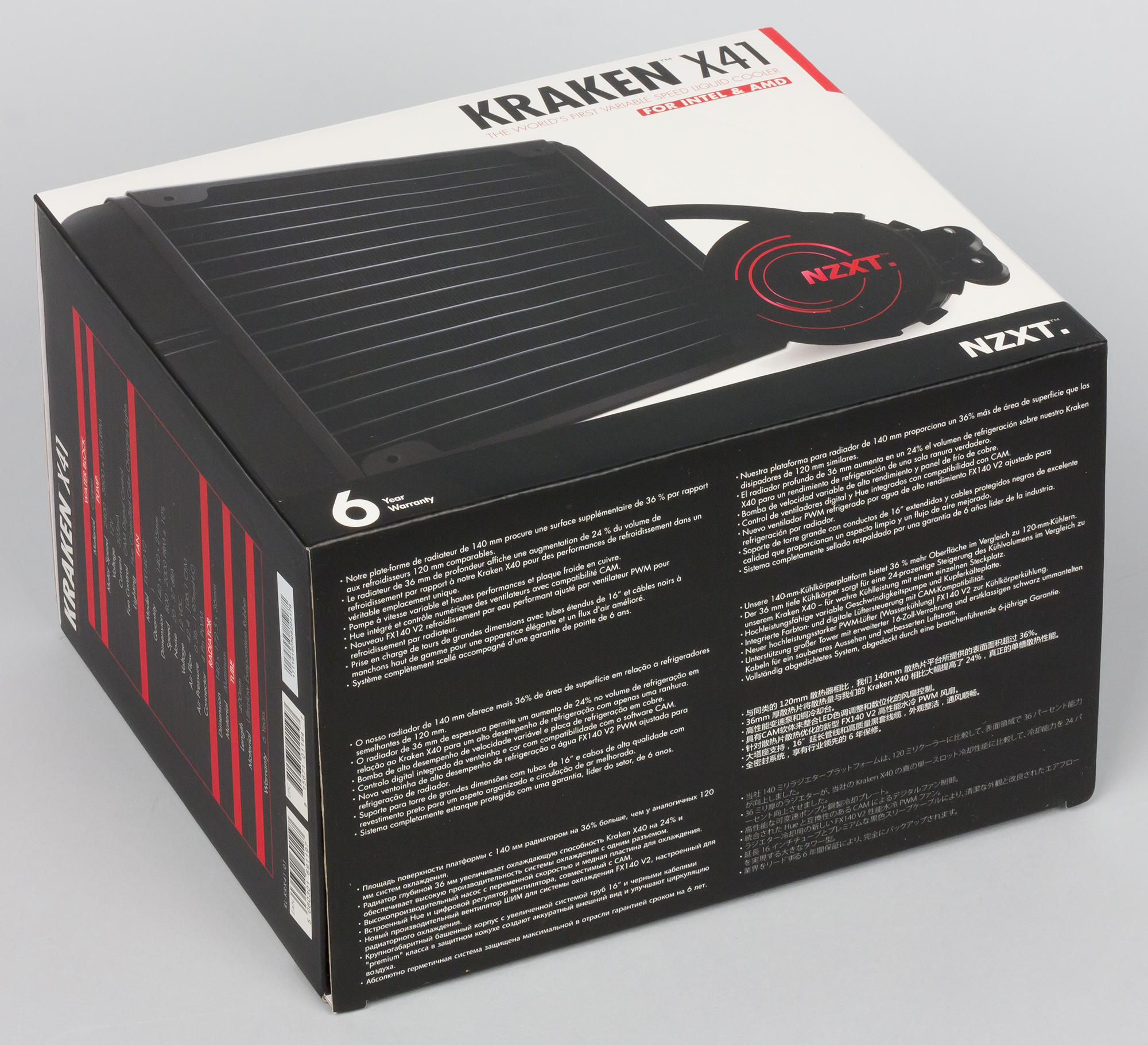

Поставляется система жидкостного охлаждения NZXT Kraken X41 в строго оформленной картонной коробке, на внешних плоскостях которой не только изображен сам продукт, но и приведено его описание, а также технические характеристики (вариант текста на русском языке присутствует).

NZXT Kraken X41, коробка

Внутри находится собственно кулер, комплект крепежа и документация.

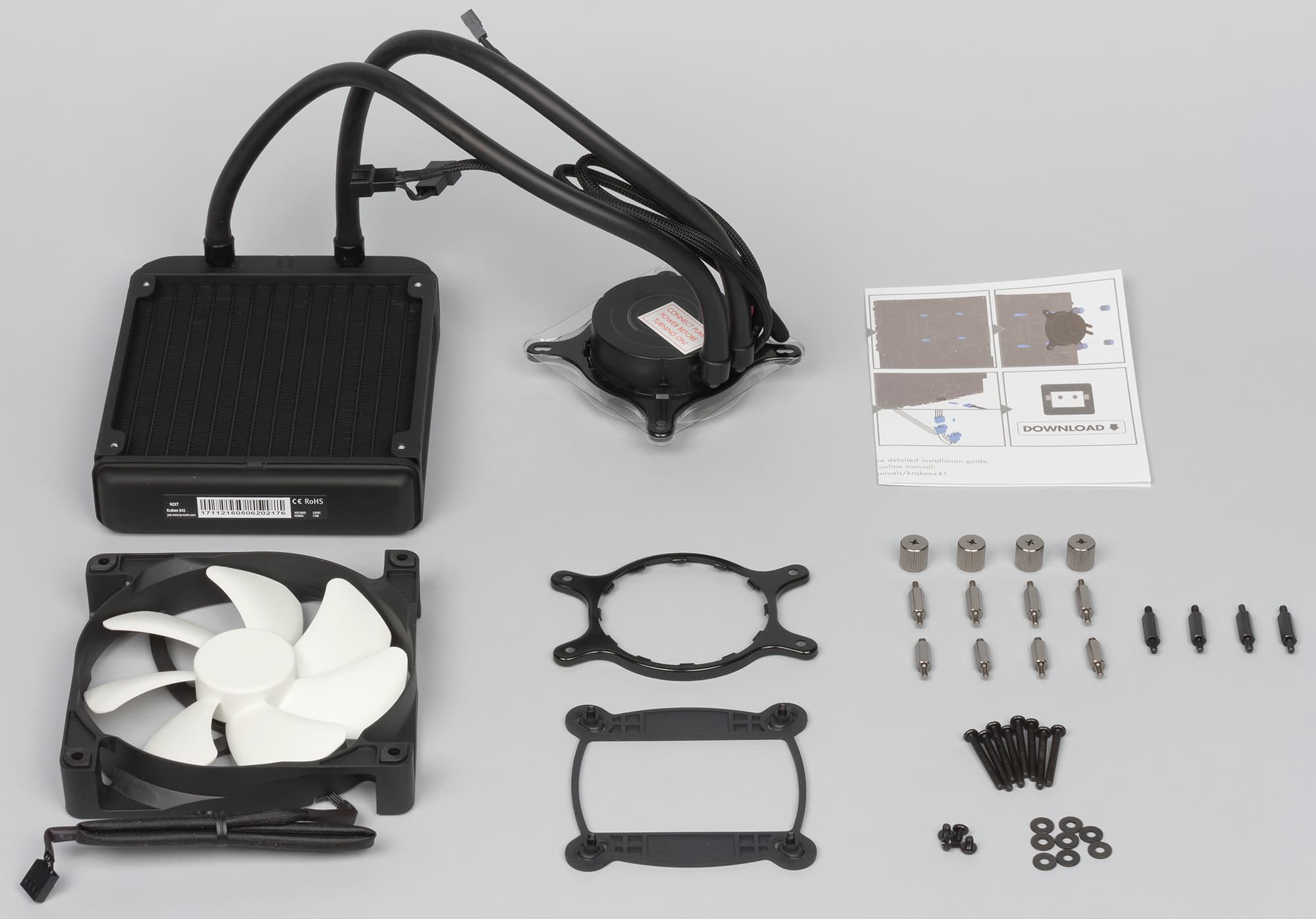

NZXT Kraken X41, комплект

Инструкция по установке очень краткая, с неразборчивыми картинками, на помощь приходит сайт компании, на котором есть полное описание кулера, ссылки на электронную версию инструкции, анимированная интерактивная инструкция по установке кулера для вариантов с различными процессорными разъемами, а также список заведомо совместимых корпусов от NZXT и корпусов от других производителей, совместимых по посадочному месту для вентиляторов соответствующего типоразмера. Так что при монтаже кулера лучше под рукой иметь что-то, способное показывать веб-страницы.

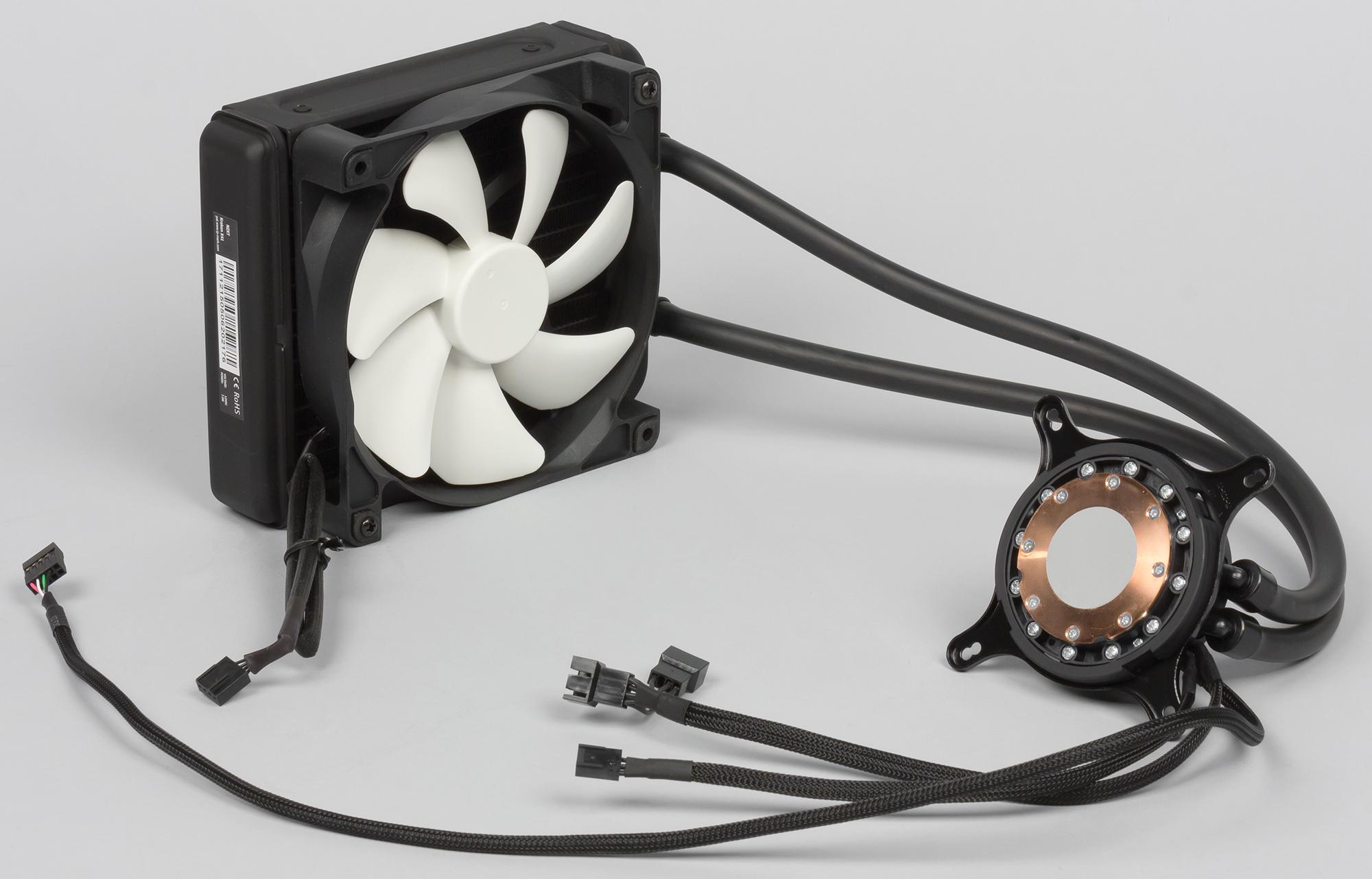

NZXT Kraken X41, общий вид

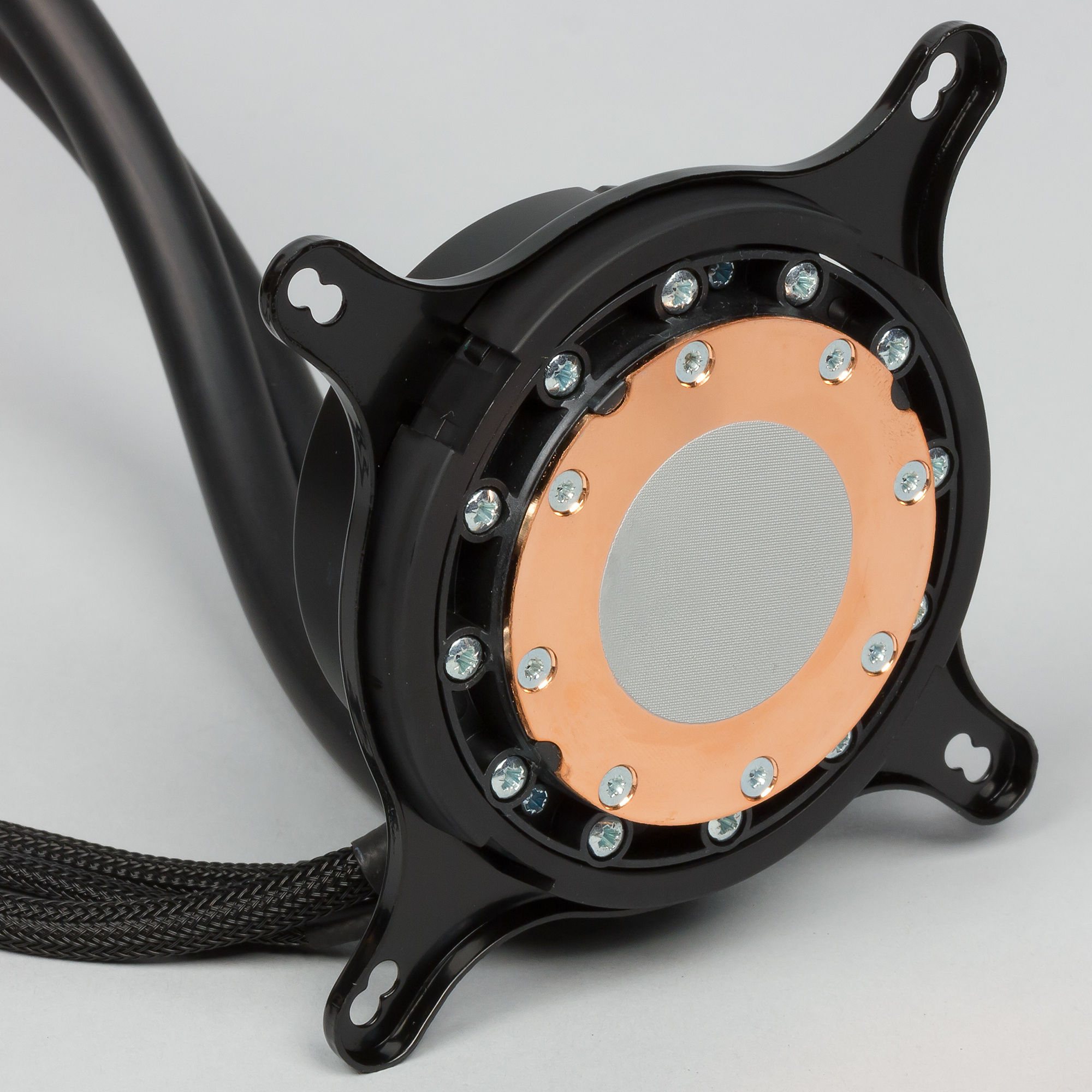

Система герметичная, заправлена и готова к использованию. Помпа интегрирована в один блок с теплосъемником. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина. Ее внешняя поверхность ровная, но не отполирована до зеркального блеска, а имеет концентрическую проточку, как будто она обработана на токарном станке.

NZXT Kraken X41, помпа

Диаметр этой пластины — 54 мм, а внутренняя часть, ограниченная отверстиями имеет диаметр 43,5 мм. Толщину медной подошвы мы не определили, так как часть ее, возможно, утоплена в корпус помпы. Центральную часть медного основания занимает нанесенная тонким слоем термопаста. Запаса для ее восстановления в комплекте поставки, к сожалению, нет. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре:

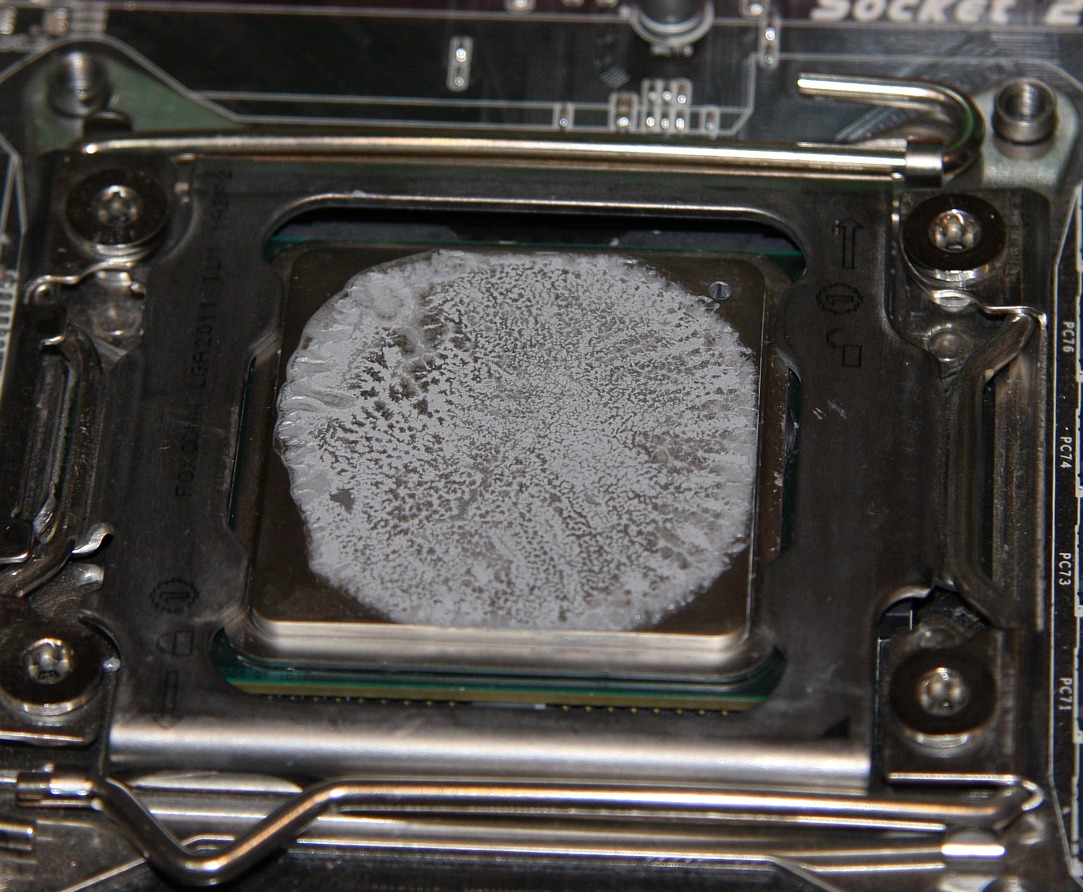

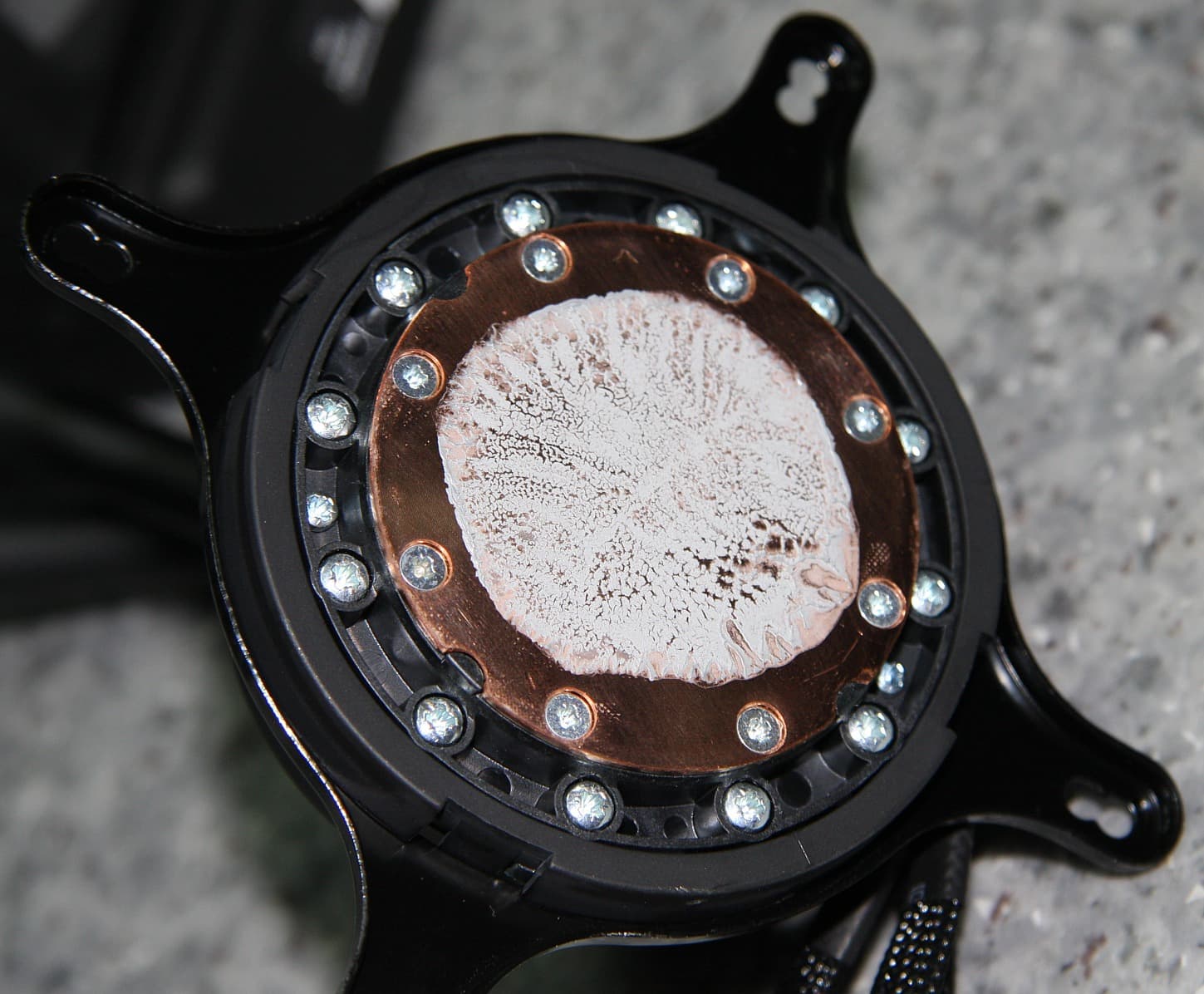

NZXT Kraken X41, распределение термопасты

И на подошве помпы:

NZXT Kraken X41, распределение термопасты

Видно, что термопаста распределилась кругом до краев плоскости крышки процессора, но не попала на углы. Вряд ли это отрицательно сказывается на работе кулера, так как считается, что важнее хорошо охлаждать именно центральную часть крышки процессора. Особо мнительные могут, конечно, чуть добавить термопасты из собственных запасов. На подошве помпы термопаста распределилась почти впритык к отверстиям под винты.

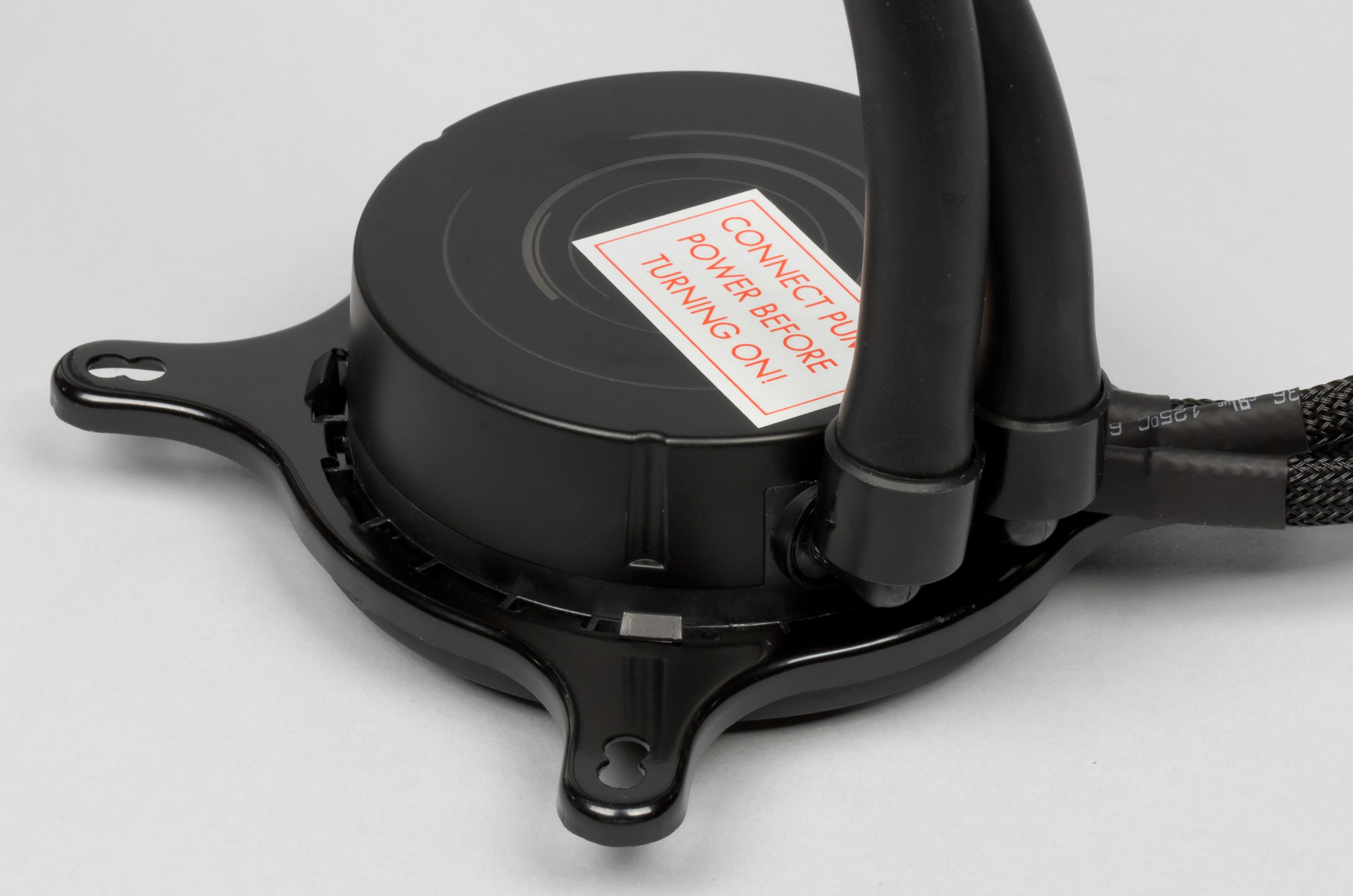

Корпус помпы изготовлен из твердого черного пластика. Сверху он закрыт крышкой из матового полупрозрачного пластика с черным матовым покрытием снаружи. Часть этого покрытия срезана дугами и на буквах логотипа, а под крышкой находится светодиодный источник света с настраиваемым цветом. В итоге дуги и логотип могут подсвечиваться различным цветом и даже с некоторой динамикой. Для сохранения интриги видеоролик с работой этой подсветки мы приведем в следующей статье. Высота помпы равна 32 мм.

NZXT Kraken X41, помпа

Г-образные штуцеры, выходящие из помпы, можно вращать относительно корпуса самой помпы до того момента, пока они не упрутся в приливы на корпусе помпы. Это, как и гибкие шланги, существенно облегчает установку кулера. Части шлангов, не скрытые гильзами, имеют длину в примерно 380 мм, внешний диаметр шлангов 10,5 мм. Внешние габариты радиатора — 141×177×37 мм при толщине сот примерно 22,5 мм.

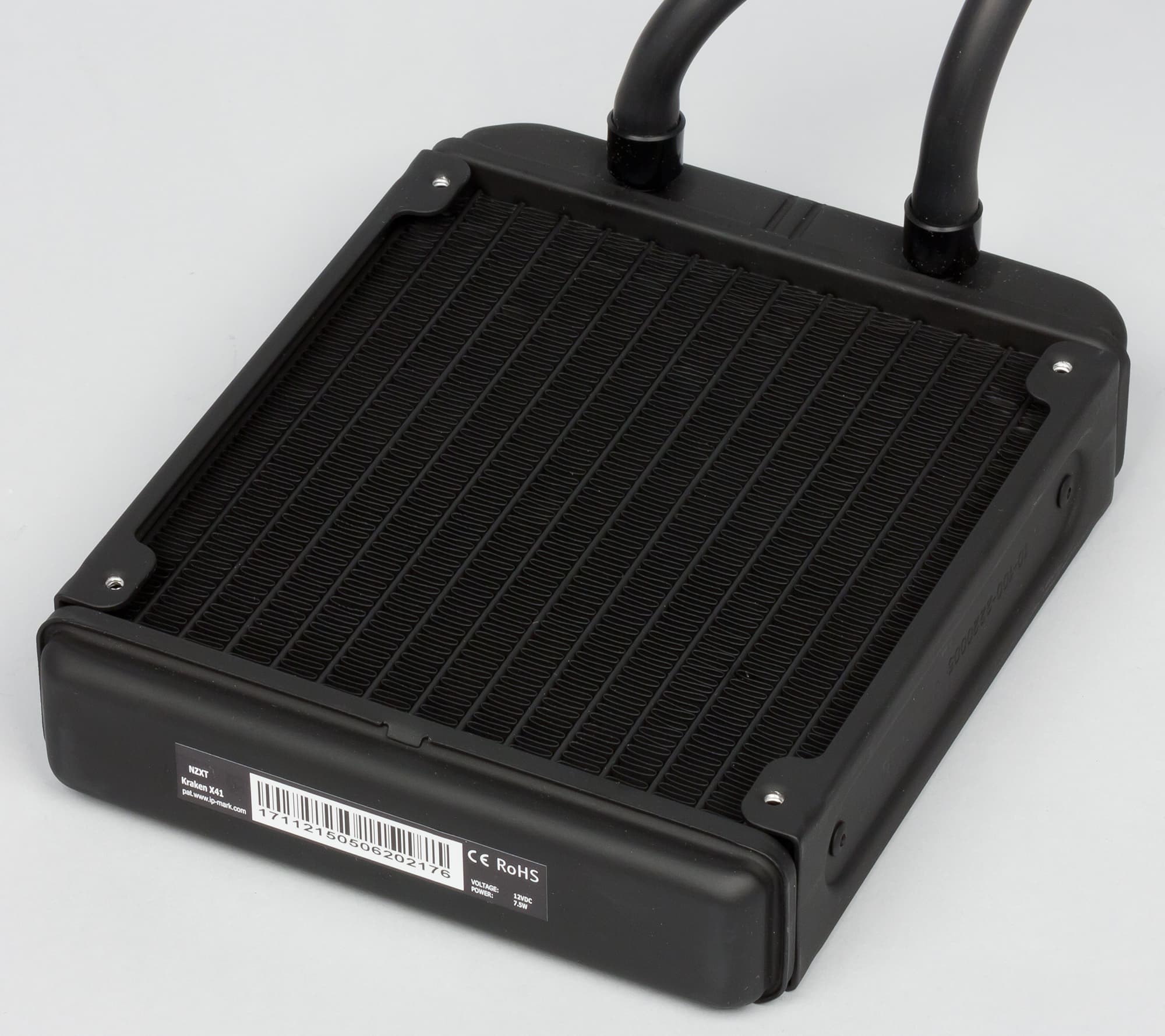

NZXT Kraken X41, радиатор

Резьбовые отверстия на радиаторе для крепления вентилятора и самого радиатора к корпусу ПК расположены по углам квадрата со стороной в 125 мм. 140 мм — это типоразмер комплектного вентилятора, а также внешние габариты его рамки. Диаметр отверстия под крыльчатку равен 137 мм, диаметр центральной части крыльчатки 42 мм, высота рамки 25 мм. В отверстия в углах рамки вентилятора вставлены виброизолирующие втулки из резины средней жесткости. В несжатом состоянии высота этих втулок равна 28 мм, и если без особого фанатизма прикручивать вентилятор к радиатору, то ни шайба под головкой винта, ни корпус радиатора не будут касаться рамки вентилятора.

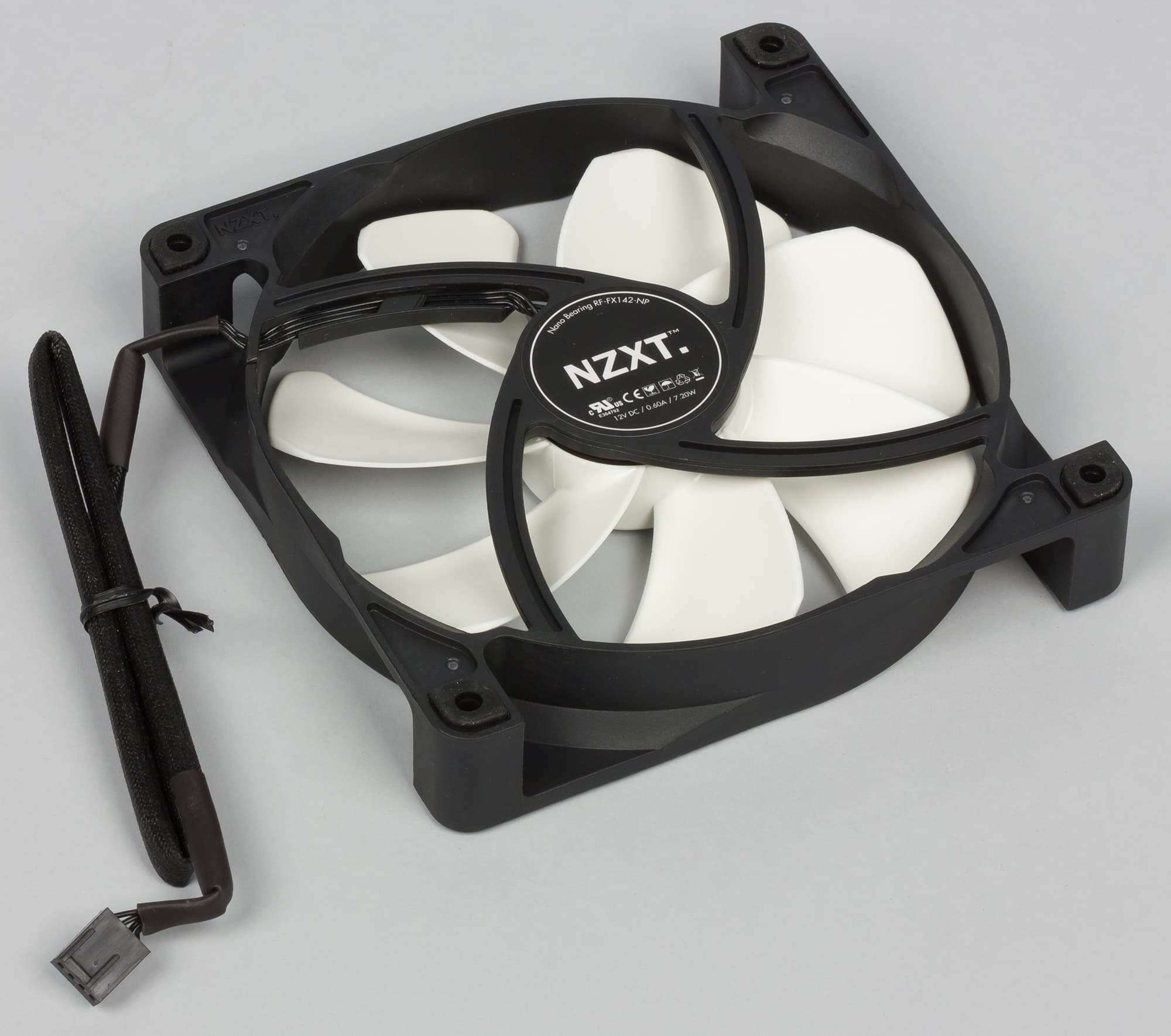

NZXT Kraken X41, вентилятор

Разобрать вентилятор без потери его внешнего вида, а то и работоспособности нам не удалось, поэтому проверить, что это за подшипник такой Everflow Nano Bearing не получилось. Можно только предположить, что это какой-то тип подшипника скольжения с особым вариантом смазки. Отметим, что с нашей точки зрения, хоть производитель и утверждает, что данная серия вентиляторов чуть ли не специально разработана для систем жидкостного охлаждения, в его конструкции есть небольшой просчет, заключающийся в том, что в углах рамки остается просвет, через который нагнетаемый воздух частично выходит обратно, а не через соты радиатора.

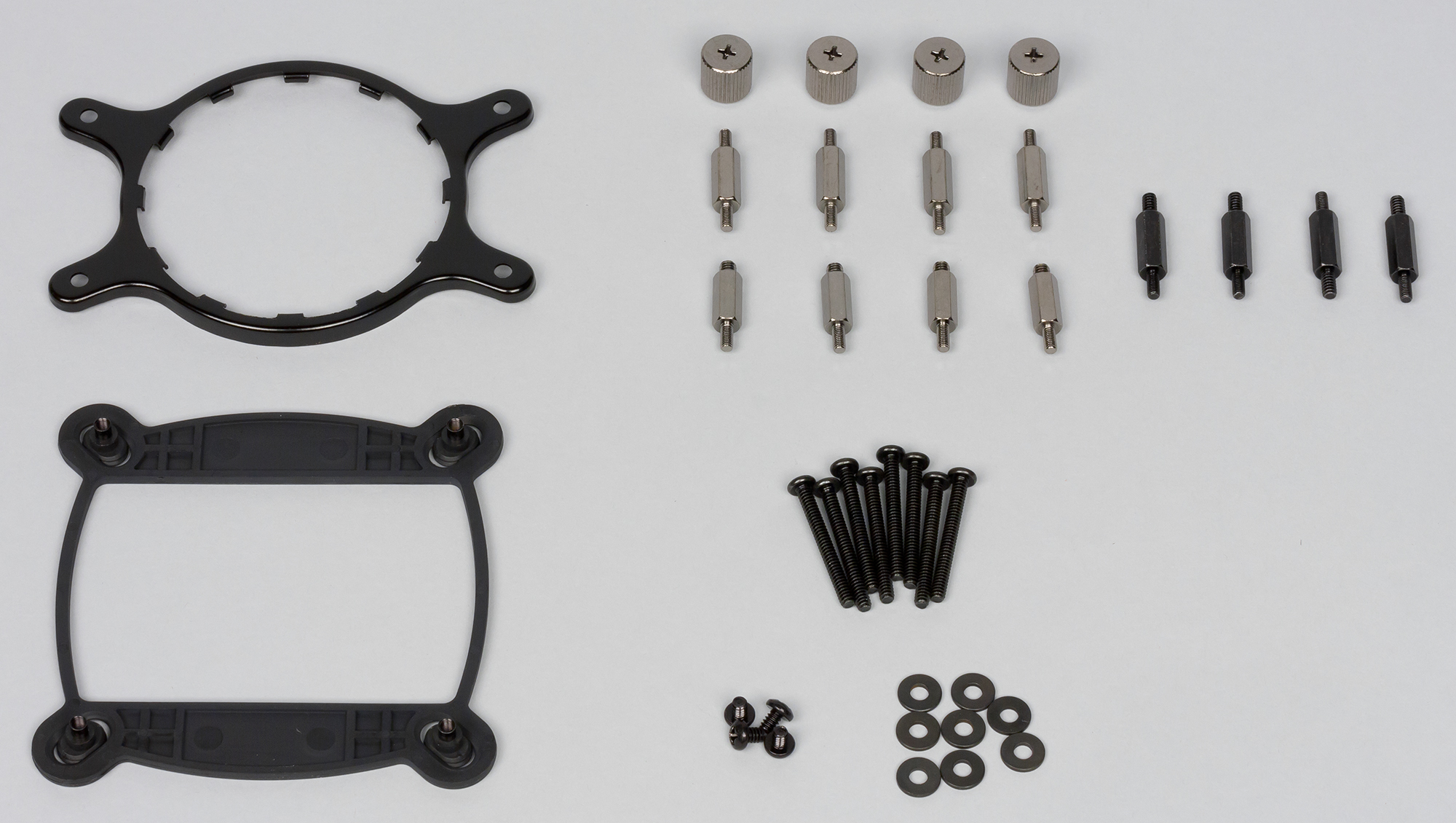

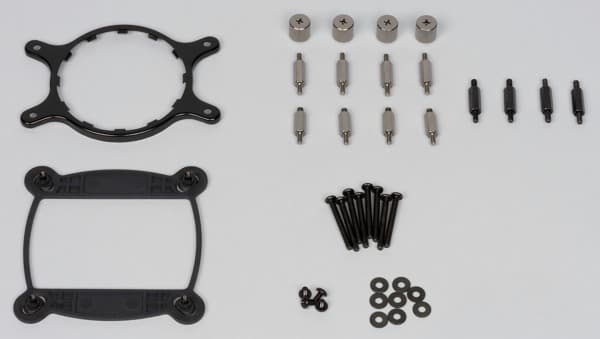

Крепеж изготовлен из закаленной стали и имеет стойкое лакокрасочное или гальваническое покрытие. Исключение — рамка на обратную сторону системной платы, которая изготовлена из пластика, впрочем, резьбовые отверстия в ней все равно в металлических втулках.

NZXT Kraken X41, крепеж

Общий вес кулера без крепежа, то есть помпа, шланги, радиатор с закрепленным на нем вентилятором составляет 988 г. Кабель помпы оснащен трехконтактным разъемом (общий, питание и датчик вращения), который предлагается вставить в трех/четырехконтактный разъем для процессорного кулера на мат. плате. Контакт датчика вращения в этом разъеме передает импульсы, соответствующие скорости вращения вентилятора кулера. Вентилятор кулера имеет четырехконтактный разъем (общий, питание, датчик вращения и управление ШИМ) на конце кабеля. Его нужно подключить к первому ответному разъему на кабеле, выходящему из корпуса помпы. Второй разъем на этом кабеле, предлагается использовать для добавочного второго вентилятора (тоже NZXT RF-FX142-NP, докупаемого отдельно, или любого совместимого по габаритам и посадочным отверстиям), управляемого синхронно с первым с помощью ШИМ. Еще один кабель кулера имеет разъем под разъем внутреннего USB на материнской плате. Впрочем, никто не мешает реализовать свои варианты подключения, например, вентилятор к разъему для процессорного кулера, а помпу — к любому разъему для вентилятора, и USB не подключать вовсе. В таком случае управлять работой вентилятора можно с помощью ШИМ, а помпой — или не управлять вовсе (будет работать на максимальных оборотах), или менять напряжение питания. У первого штатного варианта есть преимущество — он позволяет для контроля и управления использовать ПО от производителя с кратким названием Cam. Функциональность этого ПО, относящаяся к процессорному кулеру, заключается в том, что пользователь может отслеживать текущие значения коэффициента заполнения ШИМ, управляющей вентилятором, скорости вращения вентилятора и помпы, а также температуру охлаждающей жидкости (на другой вкладке выводится температура процессора и графического ускорителя).

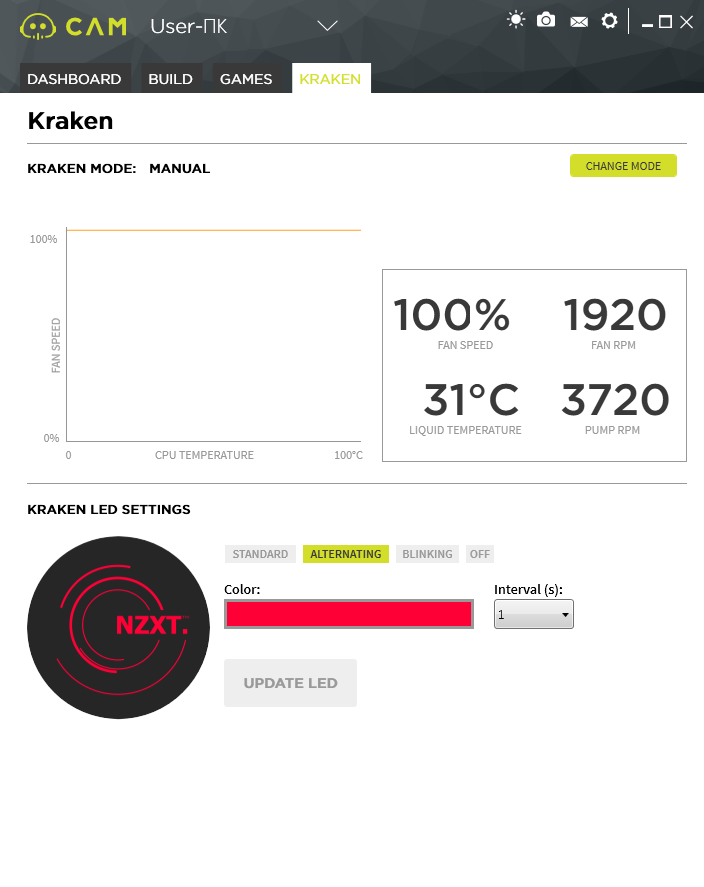

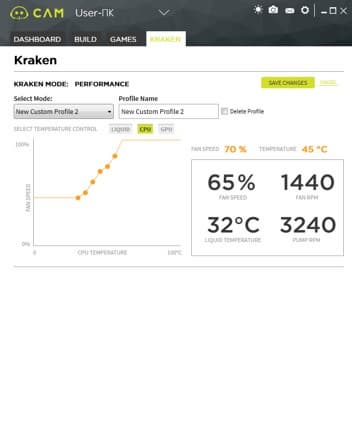

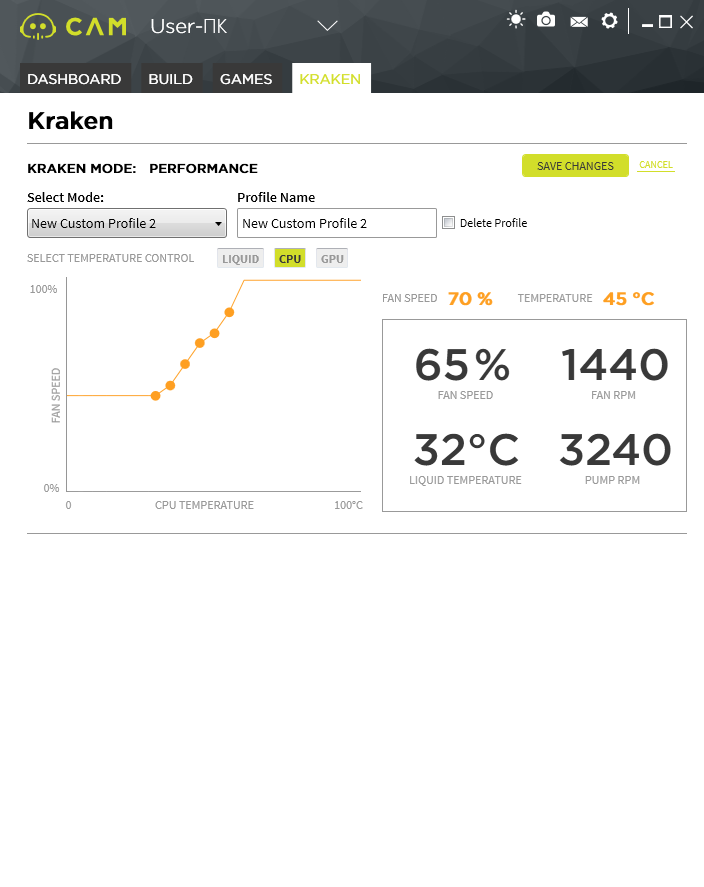

NZXT Kraken X41, Cam

Ах да, и самое важное, можно управлять подсветкой рисунка на крышке помпы — выключить, включить с нужным цветом, включить перемигивание цветов, и просто мигание выбранного цвета. Варианты управления собственно кулером заключаются просто в выставлении нужного коэффициента заполнения или в выборе и/или редактировании зависимости этого коэффициента от температуры ЦП, охлаждающей жидкости или графического ускорителя (последние два варианта нами не проверялись).

NZXT Kraken X41, Cam

ПО Cam может использоваться совместно с контроллерами вентиляторов Grid+/Grid+ V2 и контроллером RGB-подсветки Hue+. Отметим, что значения скорости вращения как вентилятора, так и помпы, демонстрируемые этой программой, постоянно менялись на большую величину при явно почти неизменных фактических скоростях, а при максимальной нагрузке на ЦП, и когда работала эта программа, временами на несколько секунд переставала реагировать на действия пользователя и обновлять окно как сама программа Cam, так все остальные, работающие параллельно. В итоге в тестах ее мы почти не использовали.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования кулеров», а в этом разделе мы лишь уточним некоторые моменты. Использовалась оригинальная нанесенная на поверхность теплосъемника термопаста. Так как по методике оценивается совокупный шум от всех издающих звук частей кулера, а размещение микрофона привязано к процессорному разъему, то в случае систем, допускающих относительно произвольное расположение компонент, приходится фиксировать их размещение. Если тестируется система с вынесенным радиатором на гибких шлангах, то мы устанавливаем радиатор на мат. плату стенда вровень с ее краем, так как показано на фотографии ниже.

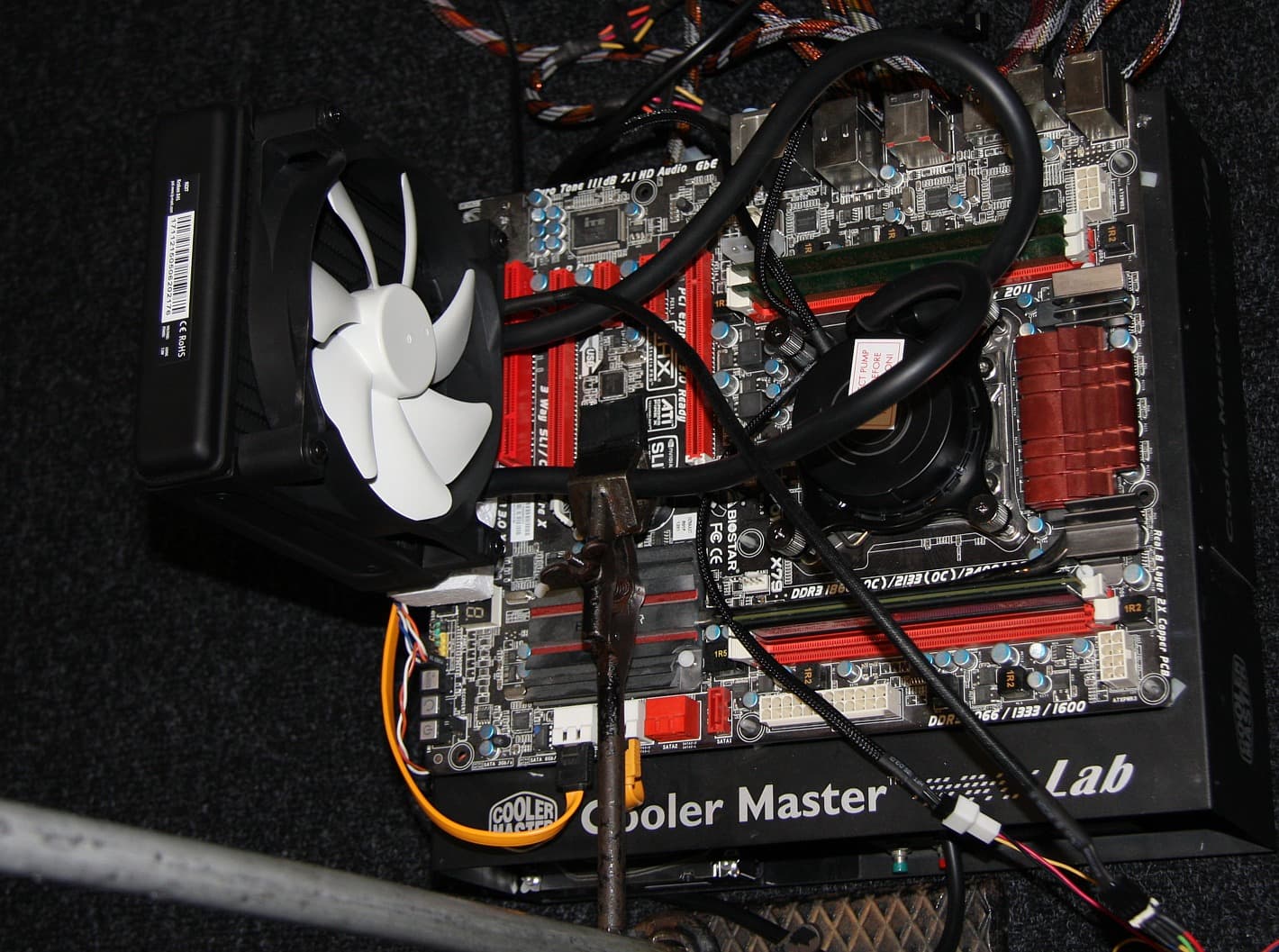

NZXT Kraken X41, стенд

Под радиатор ставится проставка из пенополистирола, а лапка штатива поддерживает радиатор за один из патрубков. В тестах, где не используется ПО Cam, помпа всегда работала от постоянного напряжения в 12 В, тогда как работа вентилятора регулировалась с помощью изменения напряжения питания (от 12 В и ниже) или с помощью ШИМ при неизменном напряжении питания (12 В). Отдельно стоит отметить, что уровень шума, измеренный нами, может существенно отличаться от того, который указывается в характеристиках производителя. Также мы не беремся утверждать, что значения менее 20 дБА достоверны, но получаемые величины от фонового уровня до 20 дБА, по крайней мере, соотносятся с реальным изменением уровня шума.

Все данные собраны в XLS-файле, который можно загрузить для более подробного ознакомления.

Этап 1. Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

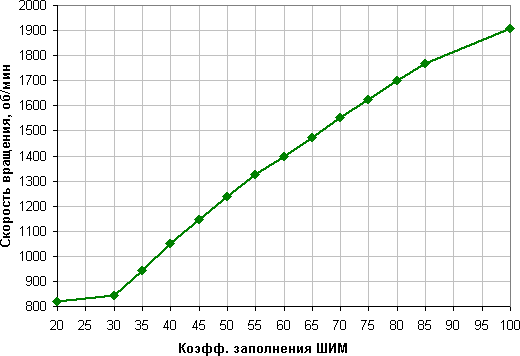

NZXT Kraken X41, скорость вращения вентилятора от коэффициента заполнения

Отличный результат — плавный рост скорости вращения при изменении коэффициента заполнения от 30% до 100%.

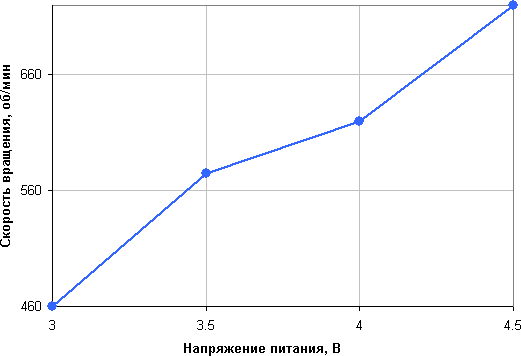

NZXT Kraken X41, скорость вращения вентилятора от напряжения питания

Регулировка с помощью напряжения позволяет расширить диапазон вниз до 460 об/мин. При 2,6 В вентилятор останавливается, при 2,9 В запускается.

Этап 2. Определение зависимости температуры процессора в режиме простоя от скорости вращения вентилятора кулера

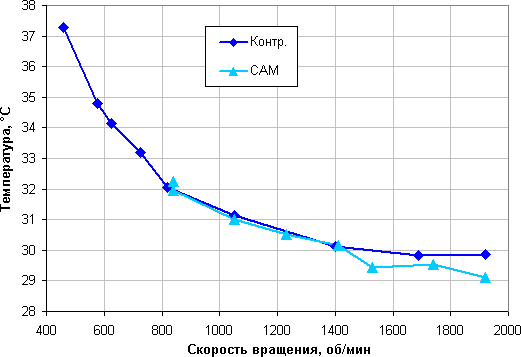

NZXT Kraken X41, температура процессора в режиме простоя от скорости вращения вентилятора

Без нагрузки средняя температура ядер процессора меняется примерно от 30 до 37 °C в зависимости от скорости вращения вентилятора. Видно, что где-то после 1600 об/мин увеличение скорости вращения вентилятора уже практически не меняет температуру процессора. На этом графике и на следующем для сравнения также приведены данные, полученные при использовании программы Cam в качестве контролирующей и управляющей (ручной режим).

Этап 3. Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентилятора кулера

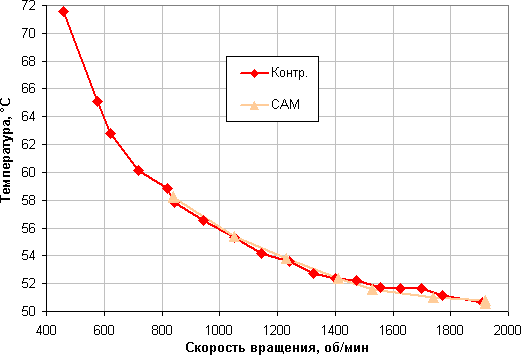

NZXT Kraken X41, температура процессора при полной загрузке от скорости вращения вентилятора

В этом тесте наш процессор с TDP 130 Вт не перегревается даже на минимальных оборотах вентилятора. Рискованный тест с пассивным охлаждением радиатора (вентилятор был демонтирован, помпа оставлена включенной, а радиатор был расположен горизонтально на максимальной высоте от процессора, на которую позволяли шланги) провалился, ПК отключился из-за перегрева. Но при некотором избытке напора воздуха, создаваемого корпусными вентиляторами, мы бы не удивились, если кулер смог охладить такой процессор и в условно пассивном режиме без вентилятора на радиаторе. Отметим, что снижение температуры хоть и начинает замедляться, но все же продолжается вплоть до максимальной скорости вращения вентилятора. Кстати, по данным ПО Cam, температура охлаждающей жидкости в этом тесте менялась от 35 до 41 °C, а скорость вращения помпы изменяется однонаправленно с изменением коэффициента заполнения ШИМ при управлении вентилятором из этой программы. А именно, обороты помпы составляли от 2400 до 3720 об/мин.

Этап 4. Определение уровня шума в зависимости от скорости вращения вентилятора кулера

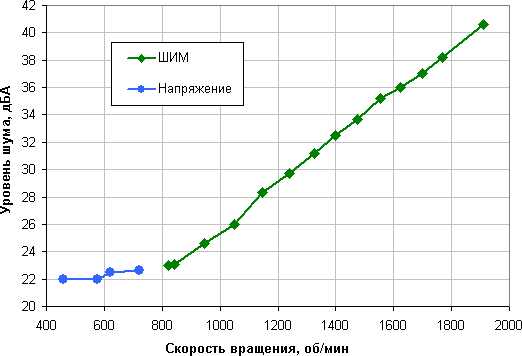

NZXT Kraken X41, уровень шума от скорости вращения вентилятора

Уровень шума этой системы охлаждения меняется в широком диапазоне. Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум с нашей точки зрения очень высокий для настольной системы, от 35 до 40 дБА уровень шума относится к разряду терпимых, ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — вентиляторов корпусных, на блоке питания, на видеокарте, а также жестких дисков, а где-то ниже 25 дБА кулер можно назвать условно бесшумным.

Шум только от работающей помпы составил 22,0 дБА (при фоновом значении порядка 17,1 дБА). С практической точки зрения, да еще и с учетом ее размещения, помпу можно считать бесшумной, но ее вклад в общий шум от кулера на минимальных оборотах вентилятора уже велик, и на самой медленной скорости вентилятора именно шум помпы определяет шумность всей системы. Заметим, что при первом запуске системы от помпы минуту-две раздается различимое бульканье, но потом воздух, видимо, перегоняется в бачки радиатора и бульканье пропадает, остается только негромкое стрекотание от вращения ротора помпы.

Этап 5. Построение зависимости уровня шума от температуры процессора в режиме простоя при полной загрузке

Режим простоя:

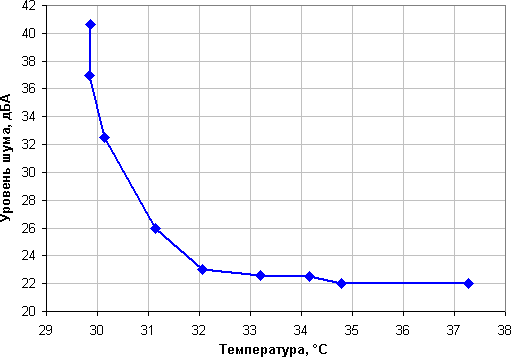

NZXT Kraken X41, уровень шума от температуры в режиме простоя

Концы графика, параллельные осям, показывают, что в данном не имеет смысла повышать обороты до максимума — снижения температуры уже не будет, как и наоборот, снижать обороты до минимума — не будет уменьшения шума из-за работающей помпы. Очевидный вывод заключается в том, что для такого уровня тепловыделения (43 Вт по датчику «CPU Package») возможности кулера избыточны.

Режим полной загрузки:

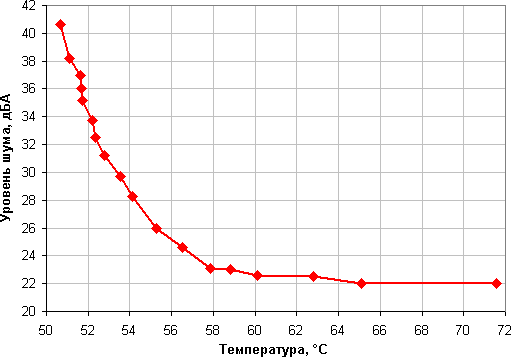

NZXT Kraken X41, уровень шума от температуры в режиме полной загрузки

Даже на минимальной скорости вращения вентилятора (напомним, она достигается при нештатном управлении напряжением питания и снижением его до 3 В) данный кулер справляется с тем, чтобы отводить тепло от процессора с TDP 130 Вт, оставаясь при этом практически бесшумным. Обороты вентилятора можно даже существенно увеличить где-то до достижения явно допустимой температуры в 58 °C с сохранением более чем приемлемого уровня шума в 23 дБА. С другой стороны, со снижением скорости вращения вентилятора от максимальной быстрое снижение уровня шума при небольшом росте температуры продолжается где-то до той же точки с 58 °C/23 дБА, это указывает на то, что эта область является оптимальным режимом работы кулера (в данных условиях, конечно). Можно обоснованно предположить, что кулер имеет хороший запас по способности отводить тепло при сохранении невысокого уровня шума даже при существенном изменении условий работы в худшую сторону.

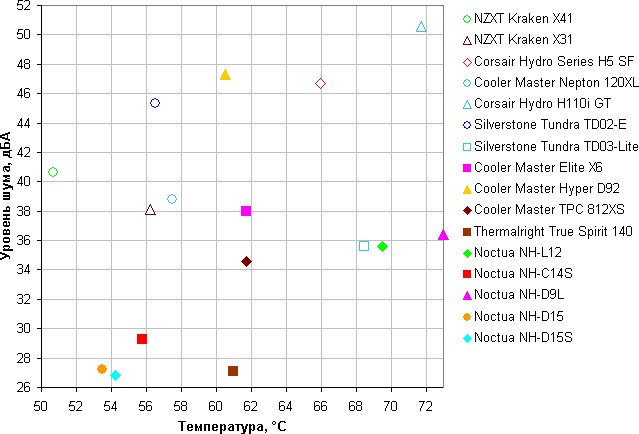

Попробуем сравнить данный кулер с другими, протестированными по текущей методике. Для этого расположим на одном координатном поле точки, соответствующие значениям температуры и уровня шума в режиме с максимальной нагрузкой и при максимальных оборотах вентиляторов. Такое представление результатов нельзя считать идеальным, так как оптимальные сочетания значений температуры и шума для конкретного кулера могут быть при уменьшенной скорости вращения вентилятора — рост температуры будет не очень высоким относительно снижения уровня шума. Однако заведомо высокая тепловая нагрузка в нашем тесте позволяет предположить, что очень большого запаса по увеличению температуры нет.

NZXT Kraken X41, сравнение

На этом графике, чем ниже точка, тем тише кулер, чем левее — тем ниже температура, поэтому самые эффективные (то есть обеспечивающие как низкую температуру процессора, так и низкий уровень шума) кулеры располагаются ближе к началу координат. Системы жидкостного охлаждения обозначены значками без заливки. Видно, что NZXT Kraken X41 по шумности находится условно на среднем уровне, тогда как по способности охлаждать превосходит все системы, представленные на этой диаграмме. Кроме того, явный запас по температуре позволит этой системе при снижении скорости вращения вентилятора вплотную приблизится к лидерам, которые представлены обычными кулерами. Тут стоит напомнить, что система с вынесенным радиатором, в отличие от обычного кулера, не греет воздух в корпусе вокруг себя, а выводит его из корпуса наружу, да еще и способствует подаче в корпус воздуха извне.

Выводы

Кулер NZXT Kraken X41 является эффективной системой жидкостного охлаждения, как с точки зрения максимального охлаждения, так и с учетом создаваемого при этом уровня шума. Его можно рекомендовать к использованию в системах с ЦП, имеющим TDP 130 Вт и несколько выше, а в случае менее «горячих» процессоров Kraken X41 позволит собрать практически бесшумный компьютер, остающийся таковым в реальных условиях эксплуатации даже при максимальной нагрузке. Отметим хорошее качество изготовления, антивибрационные вставки в рамке вентилятора, оплетку кабелей (как минимум помогающую сохранить единый стиль оформления внутренностей компьютера), статическую или динамическую RGB-подсветку, а также ПО Cam для гибкого управления кулером и контролем за состоянием ПК в целом.
