Системы водяного охлаждения
NZXT Kraken X31 и Kraken G10


Компания NZXT выпускает множество различных компонентов для ПК, но одним из приоритетных направлений является охлаждение компьютера. Система водяного охлаждения NZXT Kraken X31 представлена на рынке уже давно — ее анонс состоялся более двух лет назад, однако она, как, впрочем, и остальные устройства этой серии, остается актуальной до сих пор. Это объясняется в первую очередь тем, что центральные процессоры не так уж сильно изменились с момента ее анонса, а большинство процессорных разъемов не поменяли свои габаритные размеры. Вообще серия Kraken включает четыре модели: Kraken G10, X31, X41 и X61. При этом модели, начинающиеся с «X», относятся к системам водяного охлаждения для центральных процессоров, в то время как G10 — это дополнительная оснастка для водяного охлаждения видеокарты. Kraken G10 может работать совместно с системами охлаждения Kraken NZXT и другими современными All-in-one решениями на базе Asetek, так как по сути представляет собой кронштейн для крепления помпы, подложку и дополнительный вентилятор. Этот обзор мы посвятили системе охлаждения NZXT Kraken X31, однако поскольку у нас на руках была также модель Kraken G10, мы уделили внимание и ей, использовав совместно с Kraken X31.

СВО NZXT Kraken X31

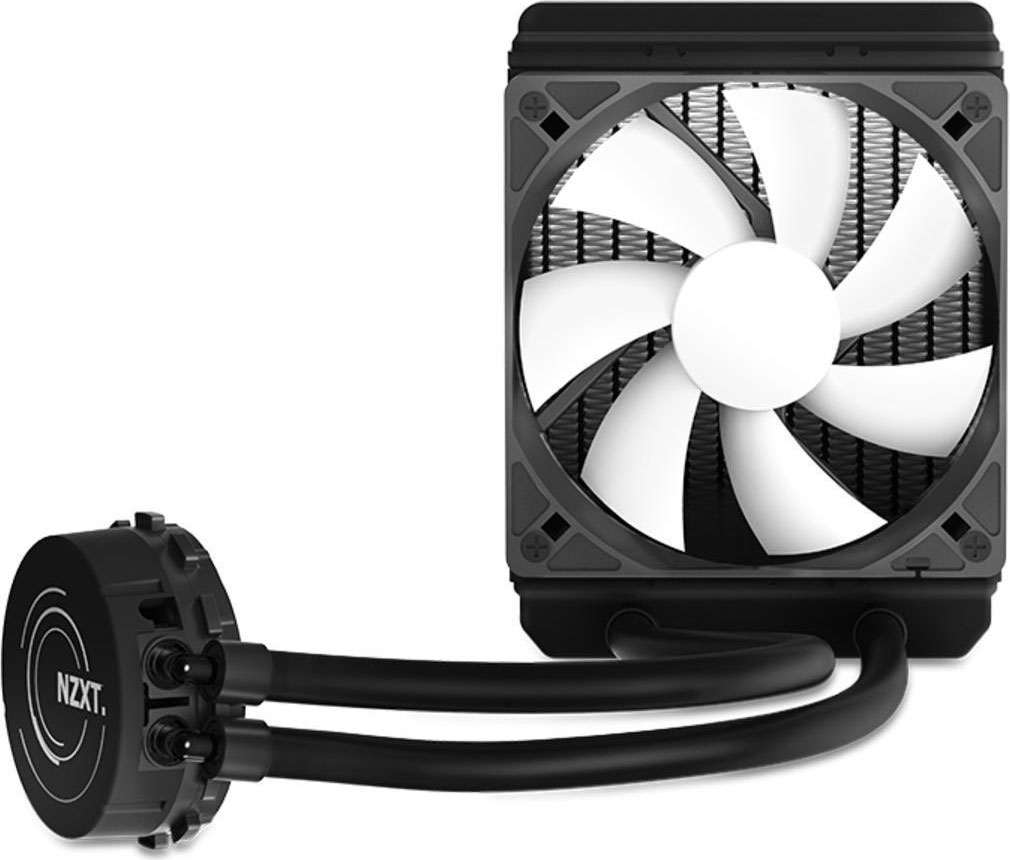

Система водяного охлаждения Kraken X31 — это самая младшая модель в линейке NZXT. Она представляет собой замкнутую систему охлаждения и базируется на СО известного разработчика Asetek. Следовательно, эта модель (как и все остальные СО серии Kraken) совместима с большинством систем охлаждения Asetek, которые имеют единый стандарт крепления помпы и размер фитингов. Отличительной чертой Kraken X31 является возможность установки в стандартный корпус, поскольку она комплектуется небольшим по размеру радиатором. Таким образом, Kraken X31 можно установить в большинство стандартных корпусов для ПК с имеющимся на стенке штатным креплением под 120-миллиметровый вентилятор. Несмотря на то, что эта модель имеет не очень большую площадь рассеивания, она подходит для охлаждения всех современных процессоров, включая самые «горячие».

Оглавление

NZXT Kraken X31

Итак, в наши руки попала младшая модель системы водяного охлаждения серии Kraken — X31 (RL-KRX31-01). Она представляет собой СВО замкнутого цикла и ориентирована на геймеров и компьютерных энтузиастов. NZXT позиционирует модели этой серии как первые в мире системы с изменяемой скоростью работы помпы. Впрочем, главная, пожалуй, изюминка серии Kraken — это возможность использования СВО совместно с Kraken G10 для охлаждения видеокарт. Стоит отметить, что, в отличие от двух старших собратьев, в Kraken X31 нет изменяемой подсветки помпы. В остальном ее конструкция не претерпела изменений. Средняя цена на Kraken X31 составляет $80.

Средняя цена
T-12670015
Розничные предложения
L-12670015-10

Как и другие СВО компании NZXT, Kraken X31 характеризуется 6-летней гарантией, а также высоким качеством сборки. Увы, трубки этой СО запаяны, поэтому у нее нет возможностей по расширению. Впрочем, эта особенность редко бывает актуальна для моделей с небольшим вентилятором. В основе Kraken X31 лежит алюминиевый радиатор длиной 155 мм, на который могут устанавливаться два 120-миллиметровых вентилятора. Поскольку NZXT Kraken X31, как и все представители серии Kraken, поставляется с уже залитой охлаждающей жидкостью, ее можно использовать сразу после покупки.

СВО NZXT Kraken X31

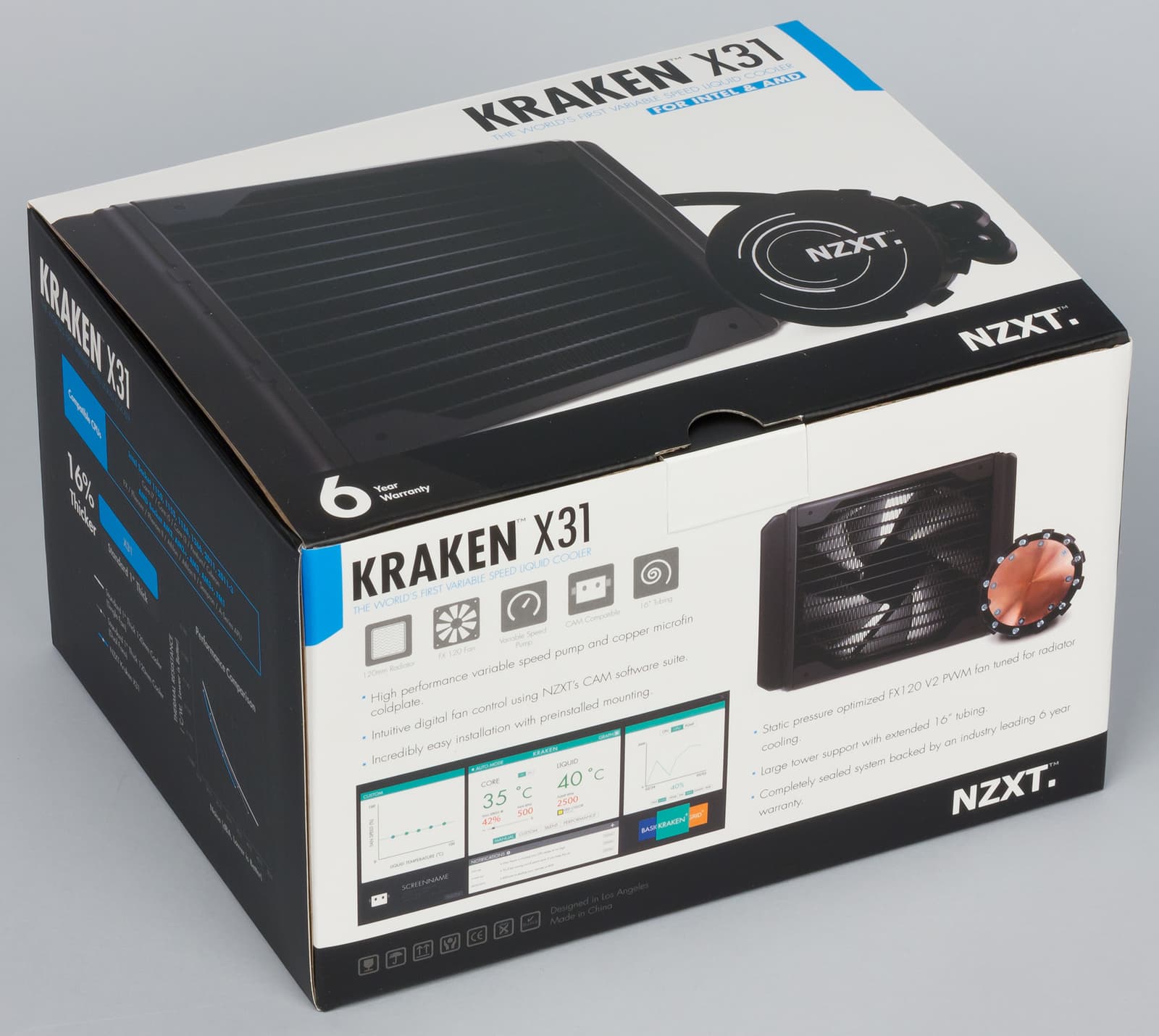

Система охлаждения Kraken X31 поставляется в небольшой по размеру коробке из тонкого картона. На передней части имеется изображение устройства и перечислены некоторые из его особенностей. Кроме того на упаковке имеются несколько картинок с разными видами этой СВО, а также размещено краткое описание на нескольких языках, включая технические характеристики модели. Система охлаждения надежно упакована во внутреннюю коробку из гофрокартона.

СВО NZXT Kraken X31

СВО NZXT Kraken X31

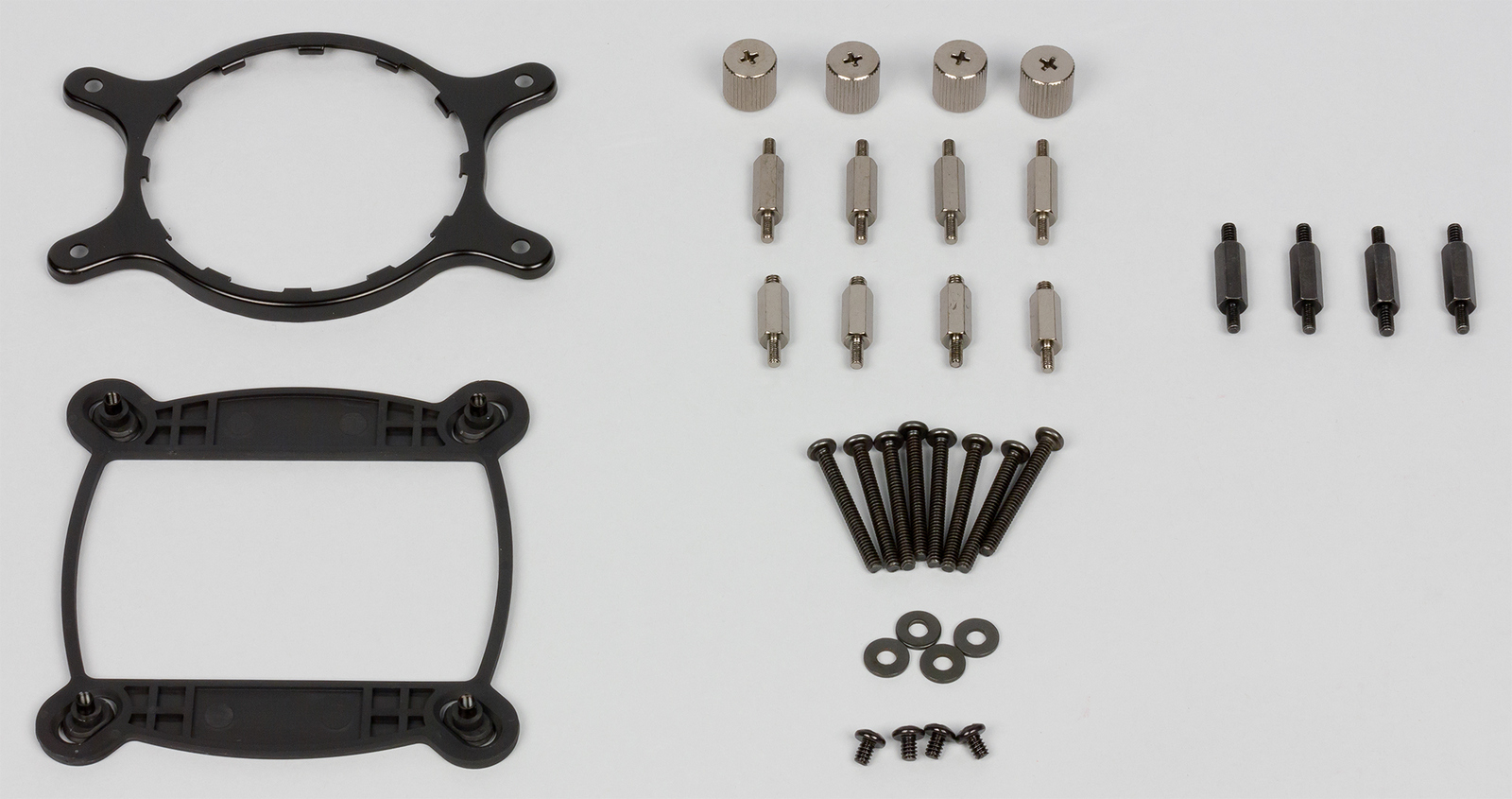

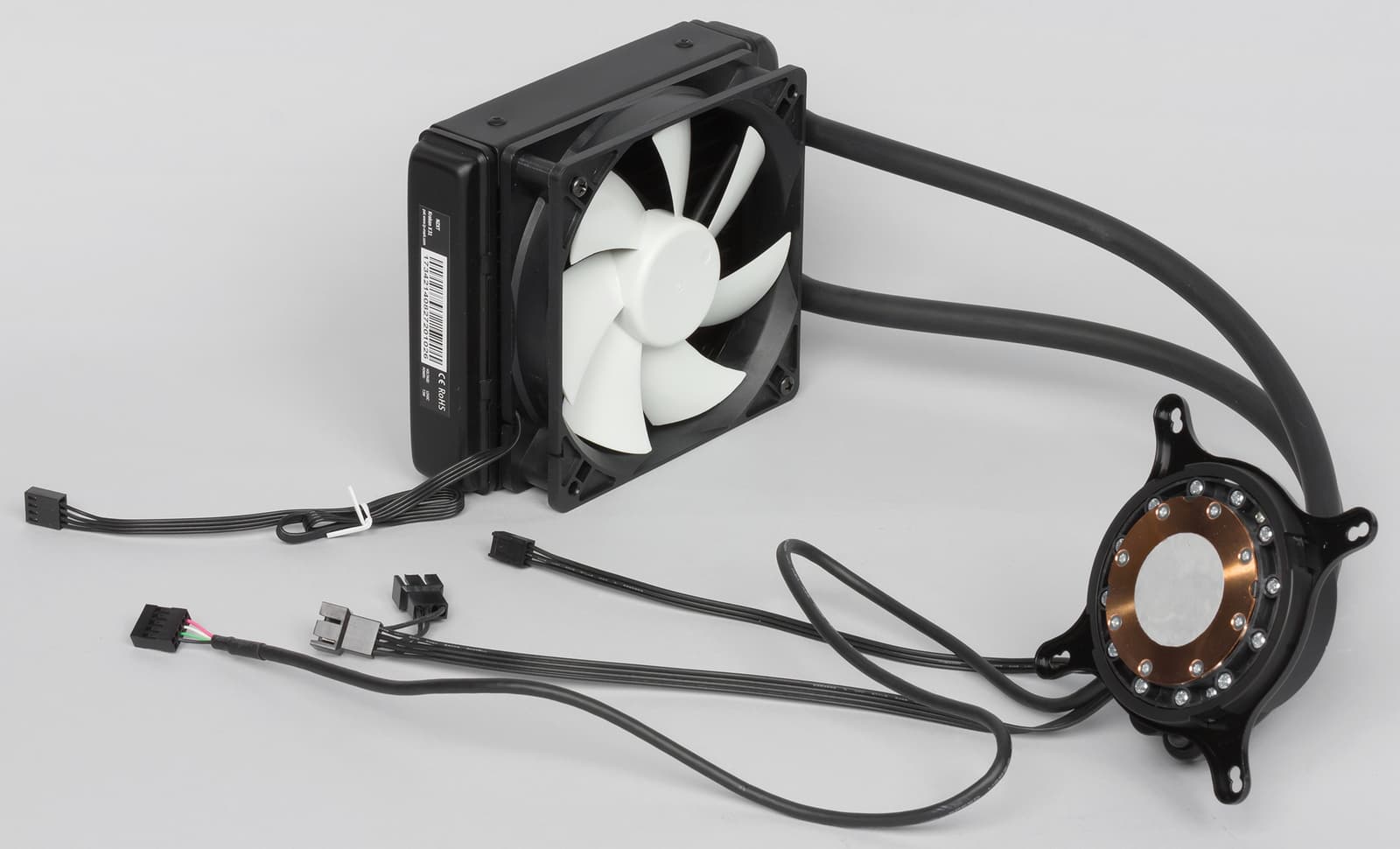

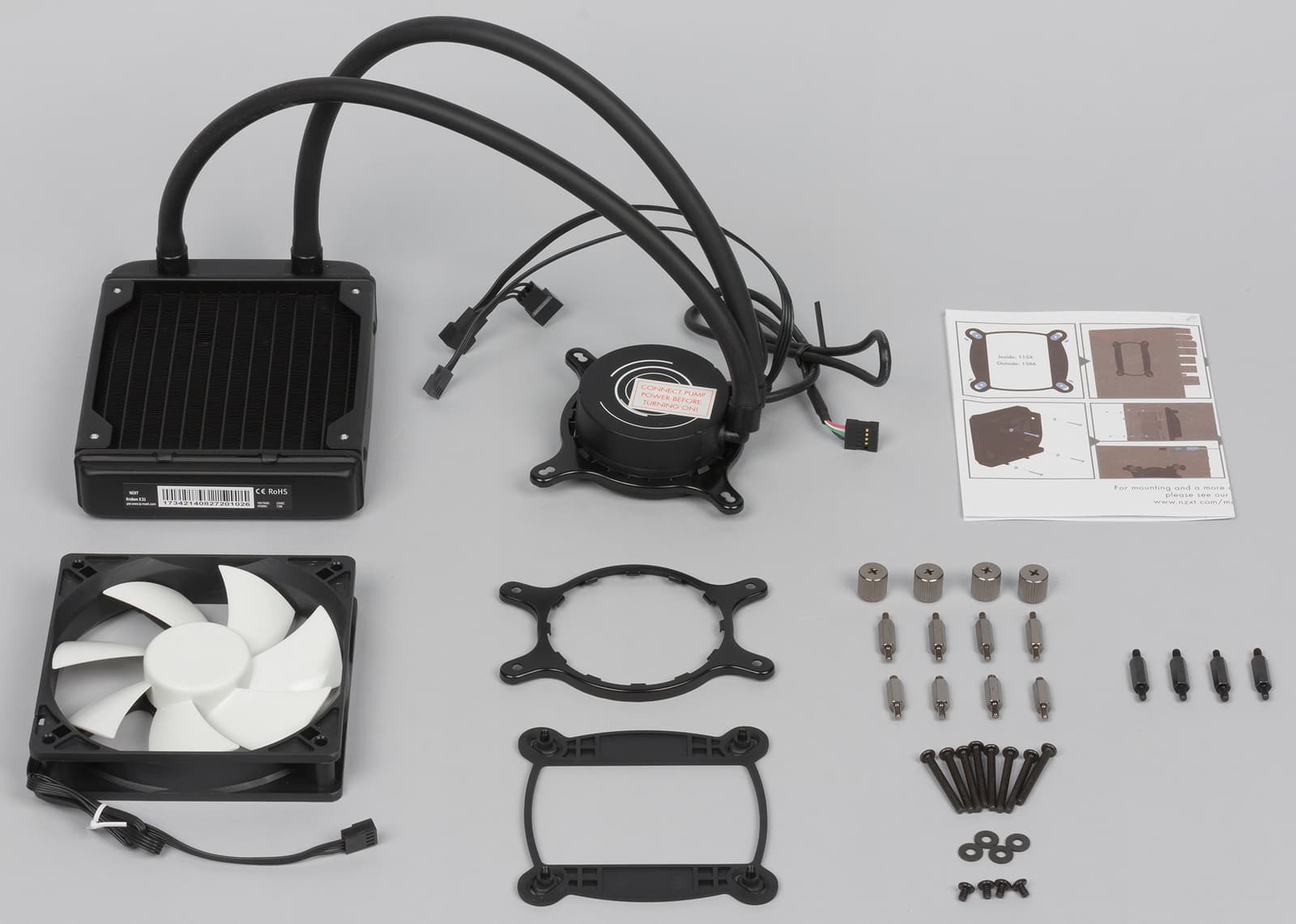

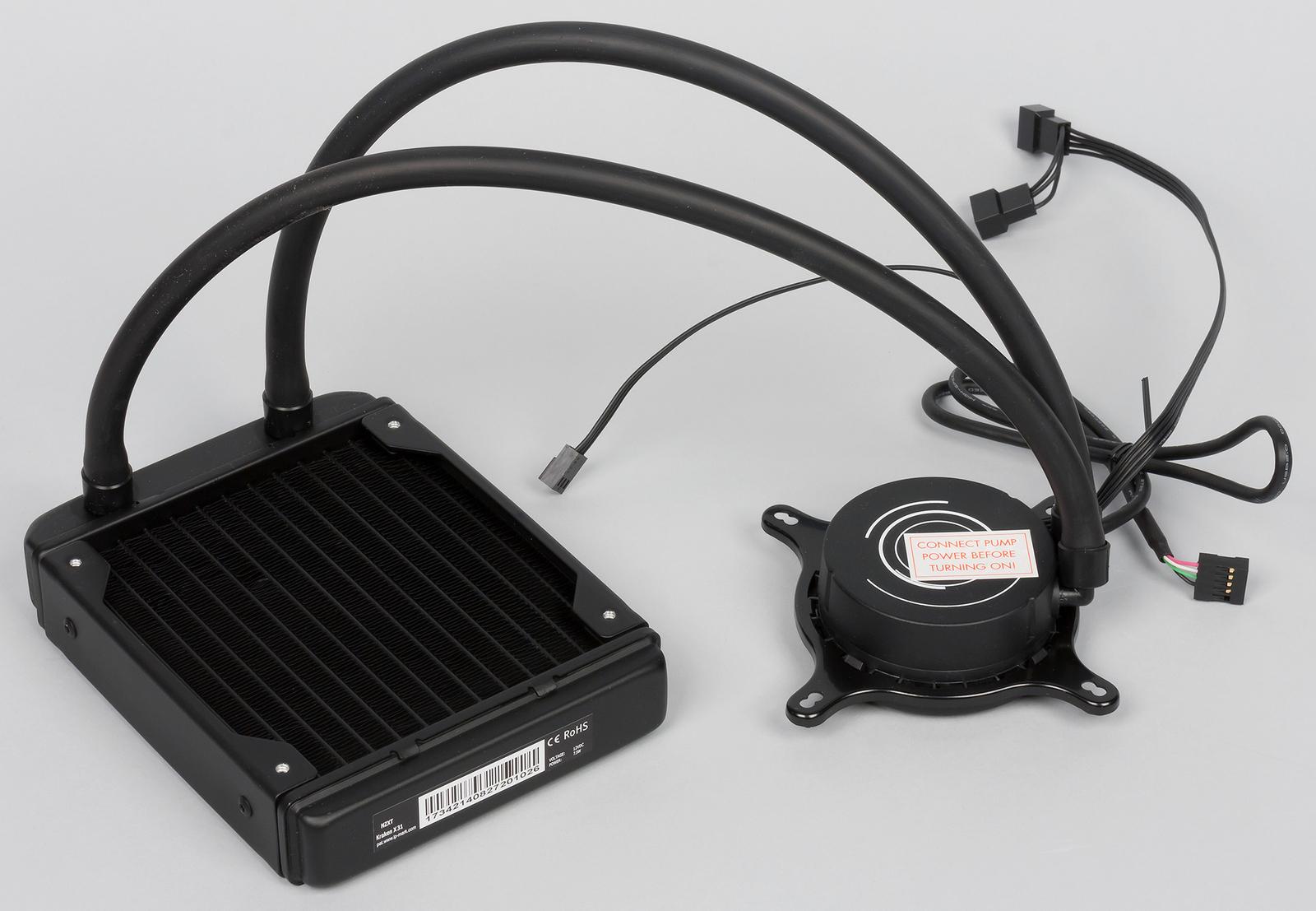

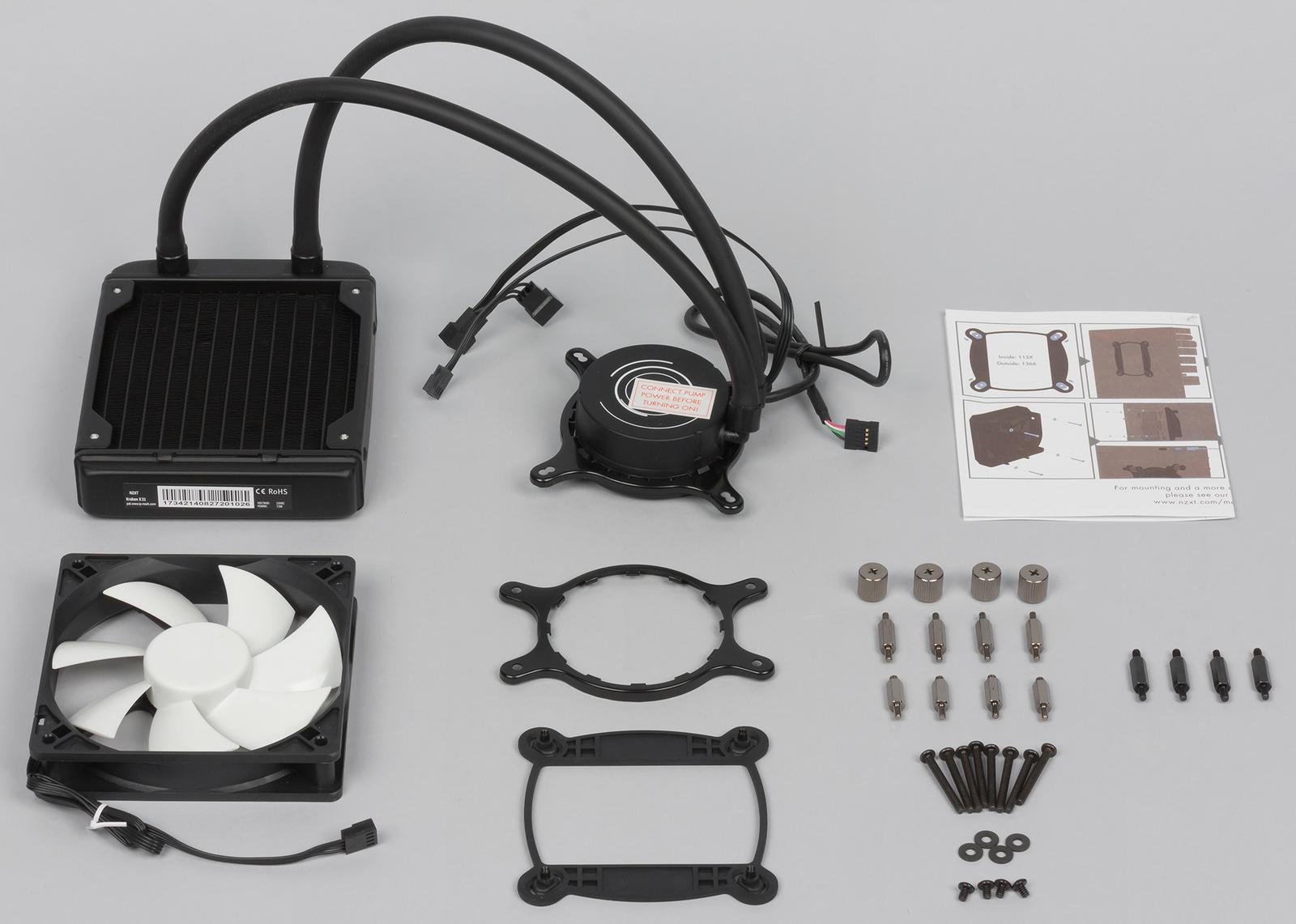

Внутри располагаются все основные компоненты этой модели, включая помпу, радиатор охлаждения, вентилятор и системы крепления под разные процессорные разъемы. В комплект поставки входит все необходимое для крепежа системы на все основные процессорные разъемы Intel и AMD. Для платформ Intel поддерживаются разъемы LGA 775, LGA 1150, LGA 1155, LGA 1156, LGA 1366, LGA 2011 и LGA 2011-v3, а для AMD — AM2, AM2+, AM3, AM3+, FM1, FM2 и FM2+. Комплектация достаточна для быстрого подключения системы к ПК. Отдельного тюбика с термопастой здесь нет, однако сама термопаста уже нанесена на основание помпы. Помпа подключается к системной плате с помощью 3-контактного разъема и управляется так, как будто к компьютеру подключен обычный вентилятор (если в системе не установлено фирменное ПО).

СВО NZXT Kraken X31

Устанавливать эту систему на процессор просто и удобно, во всяком случае когда дело касается платы с разъемом LGA2011. Для остальных разъемов придется устанавливать рамку на обратную сторону платы, хотя для процессоров AMD установка рамки не требуется. При установке можно даже не заглядывать в инструкцию, все достаточно элементарно. От помпы к радиатору идут два трудносгибаемых шланга диаметром ∅8 мм и длиной 400 мм.

СВО NZXT Kraken X31

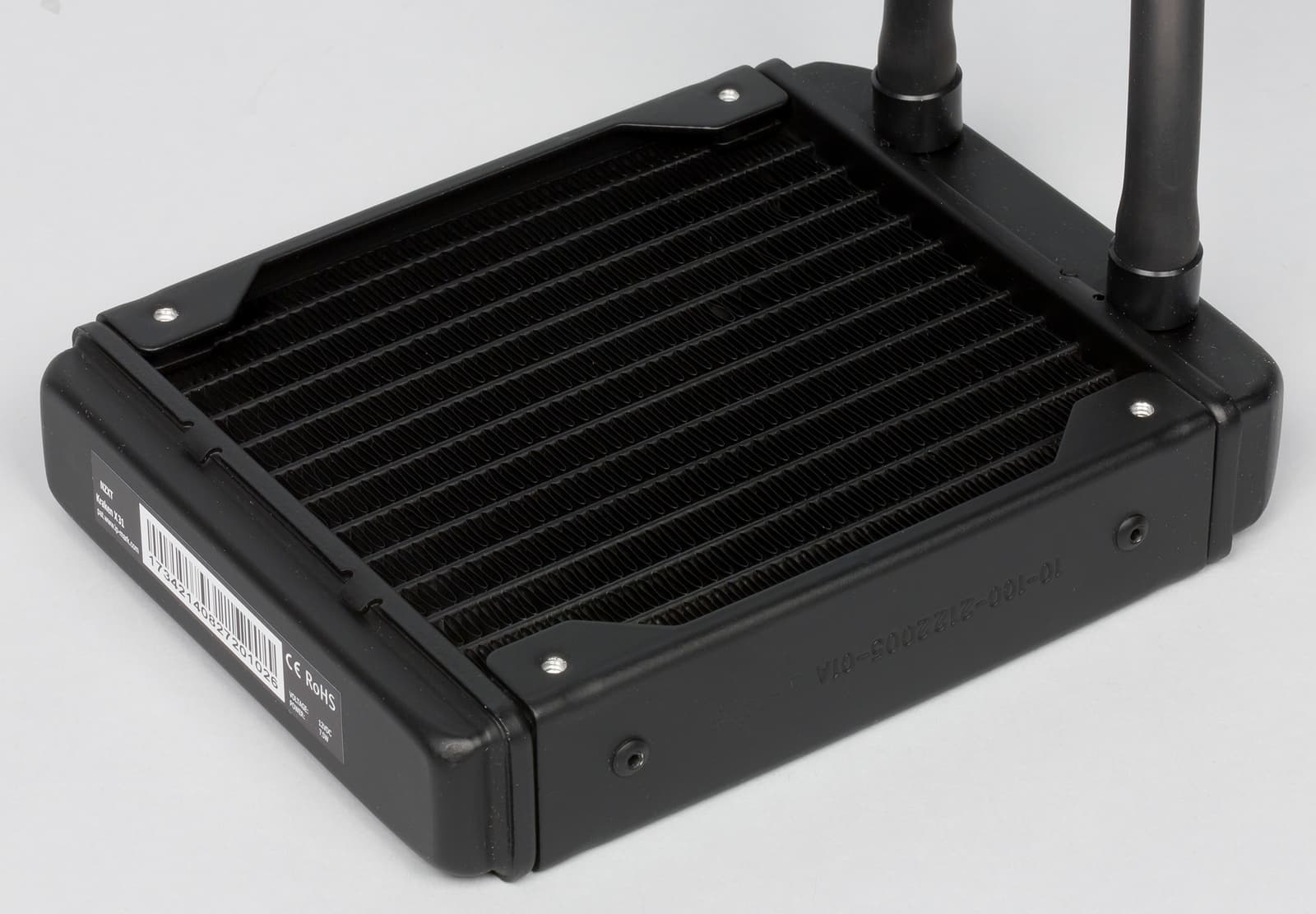

Внешний блок у этой модели не очень большой по размеру, хотя его нельзя назвать слишком уж тонким — он имеет толщину 30 мм (25 мм у рассеивающей части). Длина и ширина блока составляют 155 и 120 мм соответственно. Согласно инструкции, радиаторный блок крепится на стенке корпуса в штатное место. Радиатор Kraken X31 изготовлен из алюминия и покрашен в черный цвет. Он имеет типовую ячеистую структуру, которую можно увидеть во многих моделях СВО, присутствующих на рынке. Крепления для вентиляторов находятся по краям радиатора и предназначены для установки стандартных 120-миллиметровых моделей, располагаемых по обе стороны от радиатора. Отметим, что в комплекте с устройством поставляется только один вентилятор, поэтому дополнительный придется приобретать отдельно. Вентиляторы крепятся к радиатору с помощью специальных винтов и практически полностью покрывают поверхность радиатора, хотя его длина несколько увеличена за счет системы крепления патрубков.

СВО NZXT Kraken X31

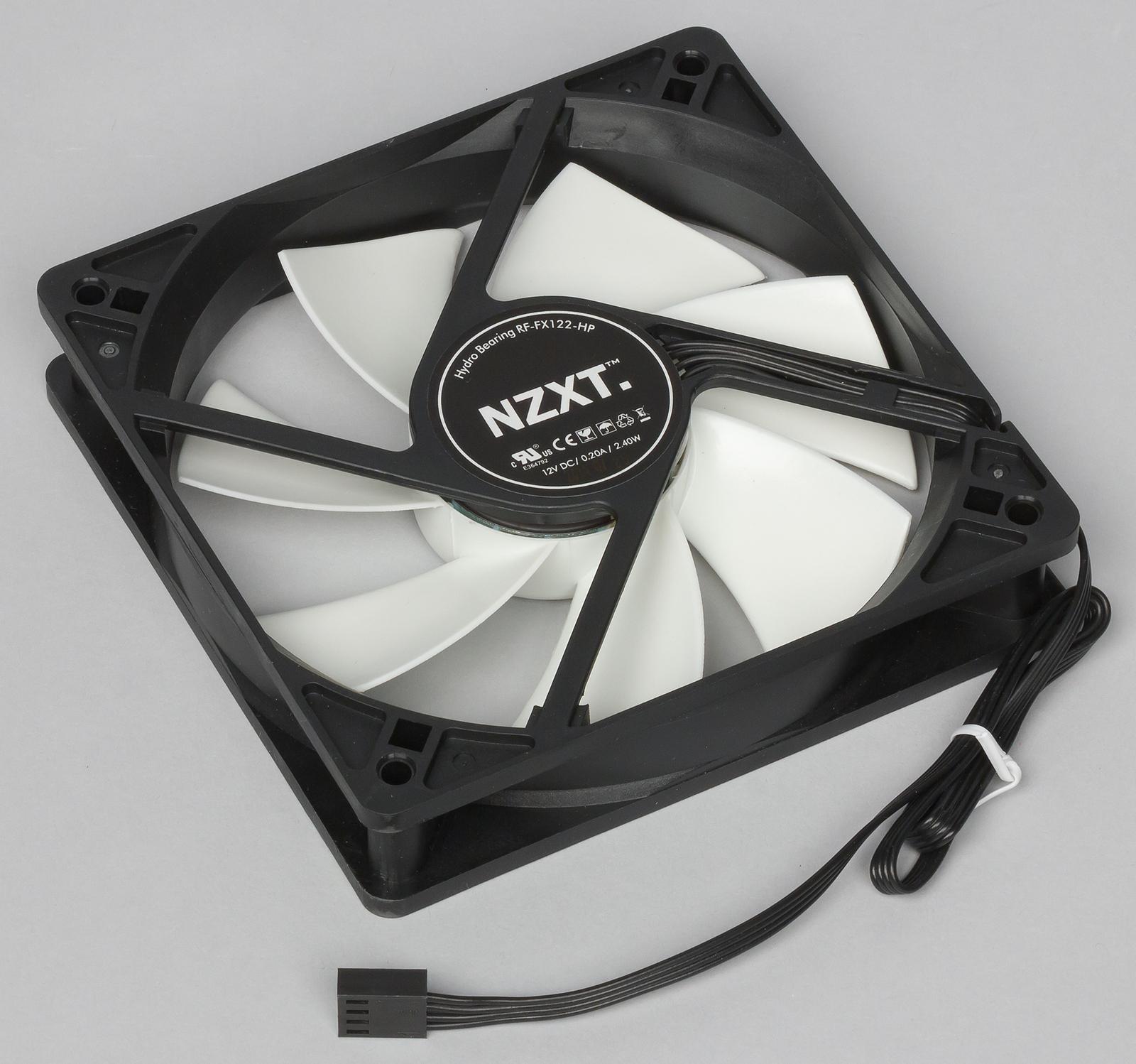

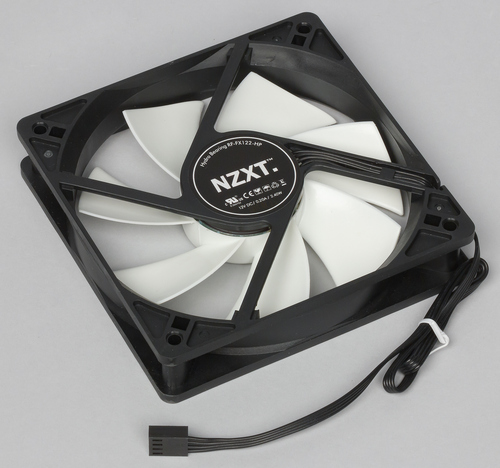

В комплекте с NZXT Kraken X31 поставляется один фирменный вентилятор RF-FX122-HP. Эта 7-лопастная модель подключается к основному блоку посредством стандартного 4-контактного разъема и поддерживает ШИМ-управление. Этот тип вентиляторов имеет достаточно широкий диапазон скорости вращения — от 800 до 2000 об/мин и, согласно спецификации, при максимальной скорости вращения создает воздушный поток 81,32 м³/мин, а уровень шума от него достигает 34 дБА.

СВО NZXT Kraken X31

СВО NZXT Kraken X31

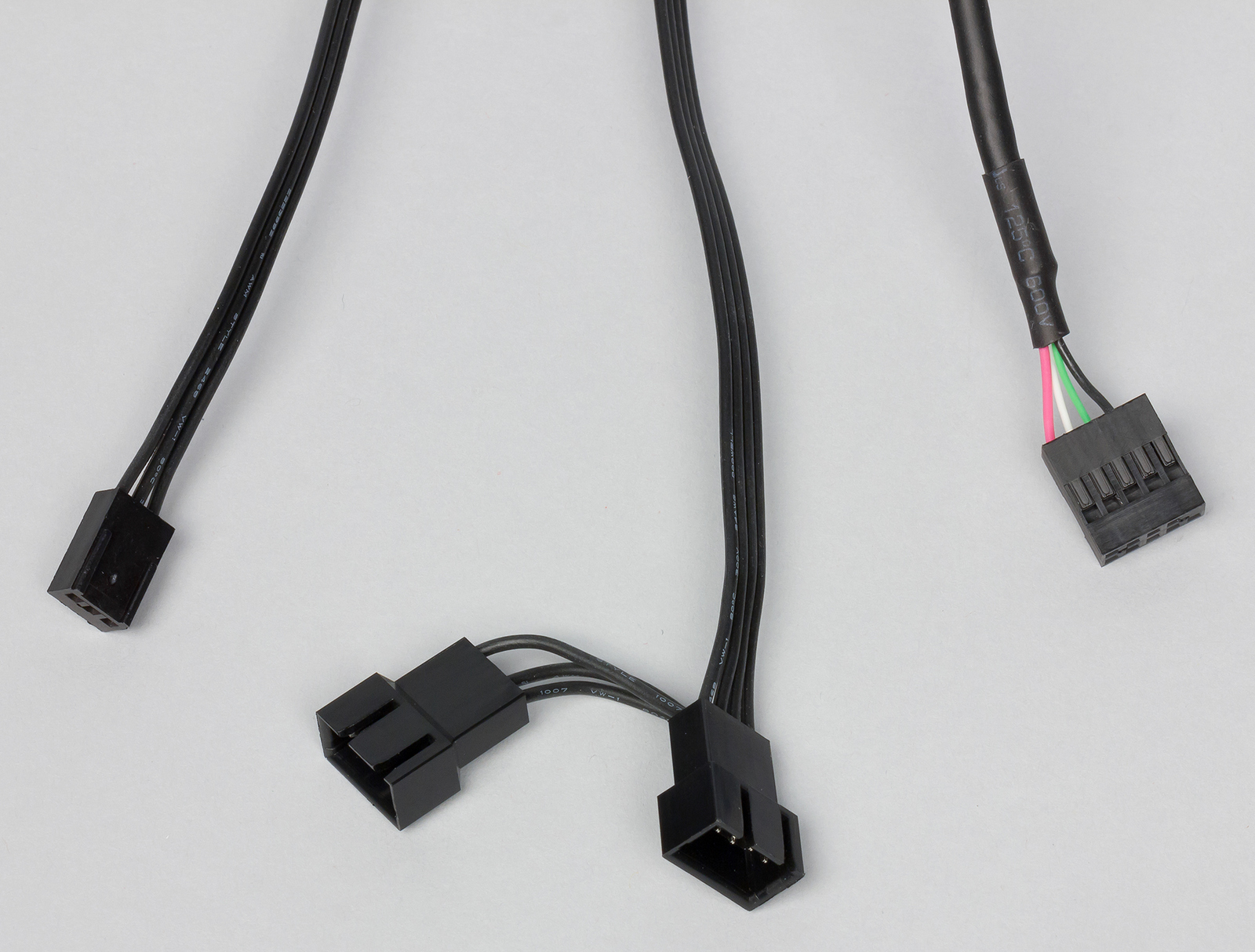

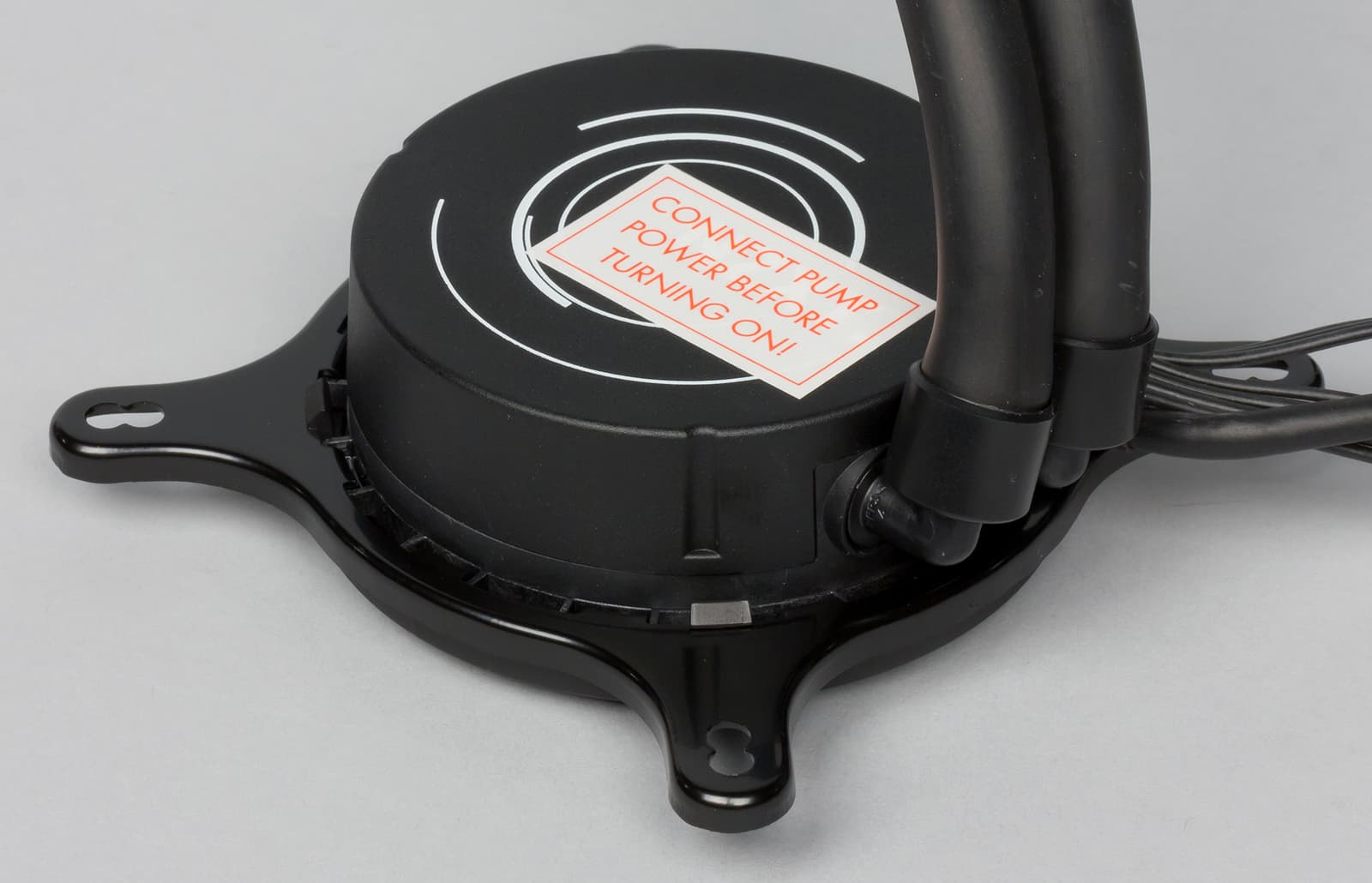

От помпы отходит несколько кабелей. Один 3-контактный необходим для подключения к штатному разъему на системной плате для обеспечения питания помпы, а другой представляет собой Y-разветвитель для подключения двух вентиляторов охлаждения. Последний, третий кабель выполнен в виде стандартного внутреннего USB-разъема для подключения к системной плате. Этот кабель служит для управления системой охлаждения посредством фирменной утилиты CAM, пару слов о которой мы расскажем чуть ниже.

СВО NZXT Kraken X31

СВО NZXT Kraken X31

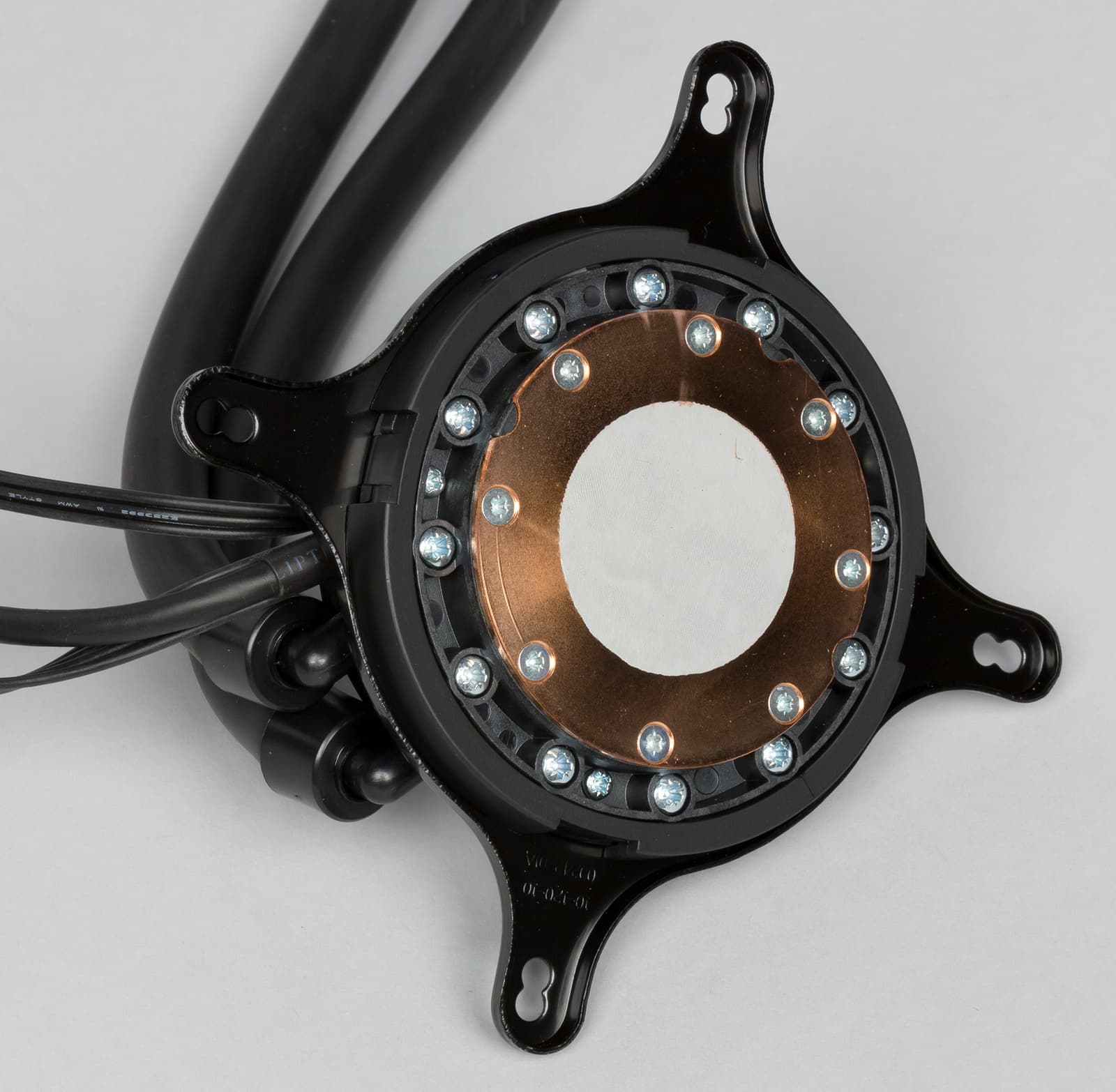

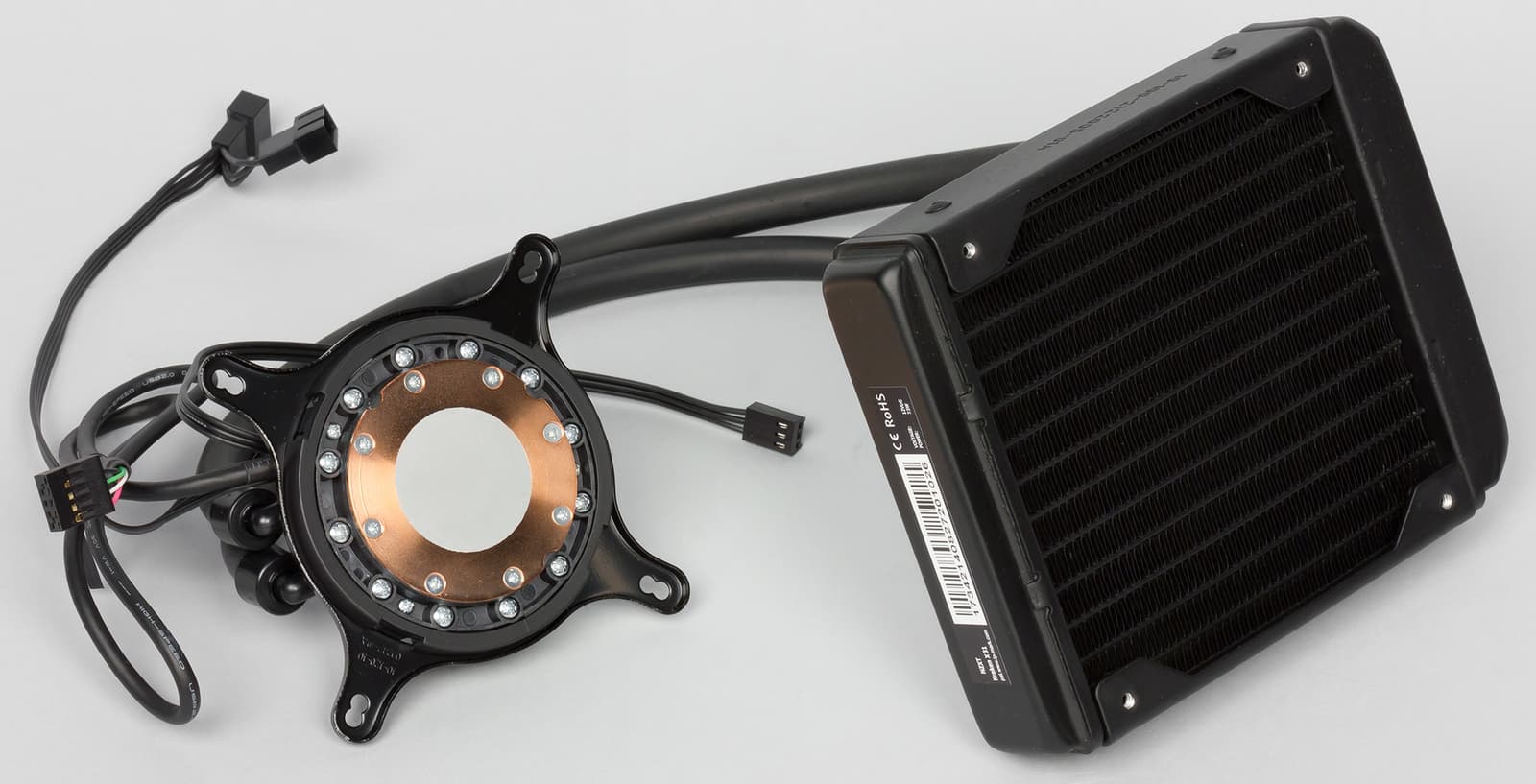

Круглое основание помпы сделано полностью из меди. На основание нанесена термопаста, а по краям можно увидеть целый набор винтов крепления. Сама поверхность основания несколько шершавая и не отшлифована до зеркального блеска. Впрочем, отпечаток на процессоре получается достаточно ровный. Размеры помпы не очень большие, а скорость вращения мотора в ней варьируется от 2400 до 3600 об/мин.

СВО NZXT Kraken X31

Подводя итог осмотру этой модели, можно сказать, что NZXT Kraken X31 является достаточно стандартной системой водяного охлаждения для процессора. Конечно, возможность использования этой модели еще и в качестве охладителя для графического процессора — это несомненный плюс, но систему Kraken G10 придется приобретать отдельно. В целом эта система охлаждения достаточно проста в установке, не требует обслуживания и имеет хорошую эффективность, которую можно улучшить путем установки дополнительного вентилятора.

Утилита NZXT CAM

СВО NZXT Kraken CAM

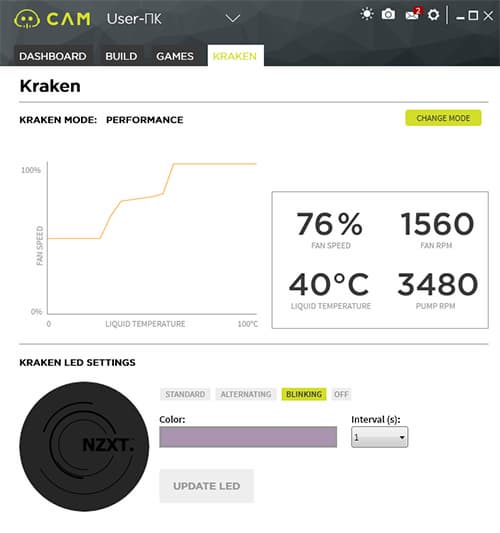

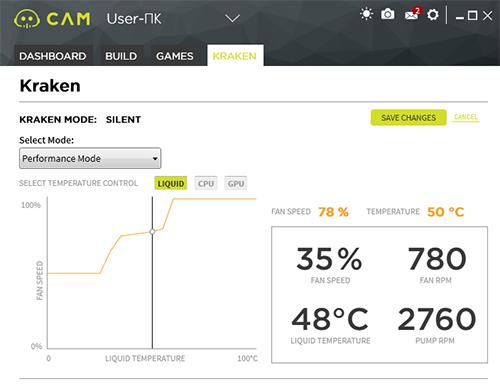

Для управления и мониторинга систем охлаждения Kraken компания NZXT предлагает пользователям утилиту CAM. И это не просто отдельное приложение, которое позволяет изменять настройки работы систем водяного охлаждения, но целая инфраструктура. Кроме приложения для обычных компьютеров (под Windows) CAM поставляется в виде небольшой утилиты для смартфонов и планшетов на базе Android/iOS. При этом пользователю дается возможность удаленно управлять своей системой через смартфон, что может быть удобно при разгоне. Для работы мобильного приложения пользователю требуется лишь пройти регистрацию на сайте CAM.

СВО NZXT Kraken CAM

Помимо собственно мониторинга СО Kraken, CAM позволяет также устанавливать пресеты работы системы охлаждения: Silent, Performance и Manual. Последний режим дает возможность пользователю самому настраивать параметры работы помпы и подключенных вентиляторов. В целом данное ПО достаточно удобно в работе, хотя и имеет несколько недоработок. Например, мы так и не смогли заставить его работать на смартфоне, а система изменения цвета подсветки, которая доступна для изменения, в модели X31 вообще отсутствует.

NZXT Kraken G10

СВО NZXT Kraken G10

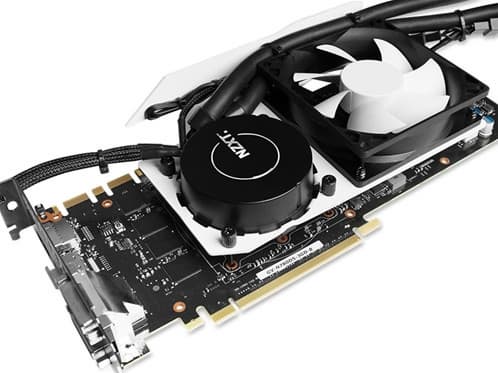

Система водяного охлаждения для видеокарт Kraken G10 на базе СО Kraken и других моделей, построенных на Asetek, появилась три года назад. Как уже отмечалось ранее, ее основная идея состоит в том, что используя практически любую СО на базе Asetek, можно установить Kraken G10 на видеокарты Nvidia серий Titan, GTX 9x0, 7x0, 6x0 и 5x0, а также на видеокарты AMD серий R7/R9 3xx и 2xx и HD 7xxx, 6xxx и 5xxx. Конечно, как это часто бывает, поддерживаются далеко не все модели видеокарт, поскольку их выпущено разнообразное множество, но в большинстве случаев эта СВО совместима с видеокартами с референсным дизайном печатной платы. Более подробную информацию по совместимости с моделями видеокарт можно найти в описании на сайте производителя. Также там можно найти информацию о совместимости с системами водяного охлаждения на базе Asetek других производителей — Corsair, Antec, Thermaltake и Zalman.

Kraken G10 поставляется в небольшой картонной коробке. На упаковке имеется изображение установленной системы, а также список характеристик и поддерживаемых моделей видеокарт. Кроме того, на оборотной стороне приведено сравнение эффективности данной модели со штатной системой для видеокарты Nvidia GTX 780. Следует отметить, что в этом сравнении использовался тандем Kraken G10 + Kraken X40, система водяного охлаждения, ныне уже замененная на Kraken X41. Kraken G10 представляет собой так называемый «mounting kit», то есть систему крепления, которая состоит из металлического кронштейна, вентилятора, подложки и набора винтов.

СВО NZXT Kraken G10

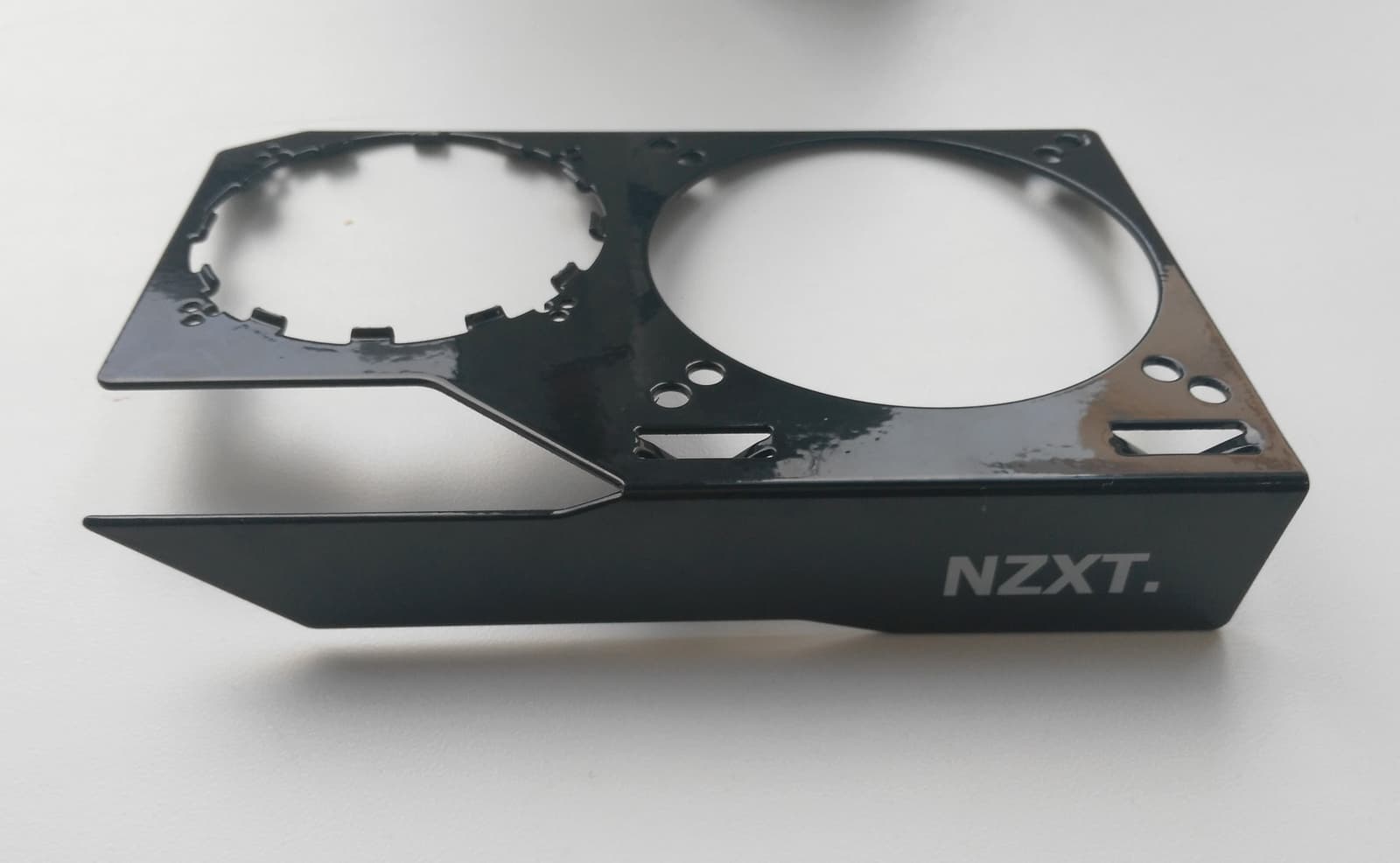

Рамка для крепления помпы и вентилятора сделана из окрашенного глянцевой краской металла. Для покупателей доступны модификации с черным, белым и красным цветом. Кроме того, в кронштейне предусмотрены точки крепления шлангов СВО с помощью стяжек.

СВО NZXT Kraken G10

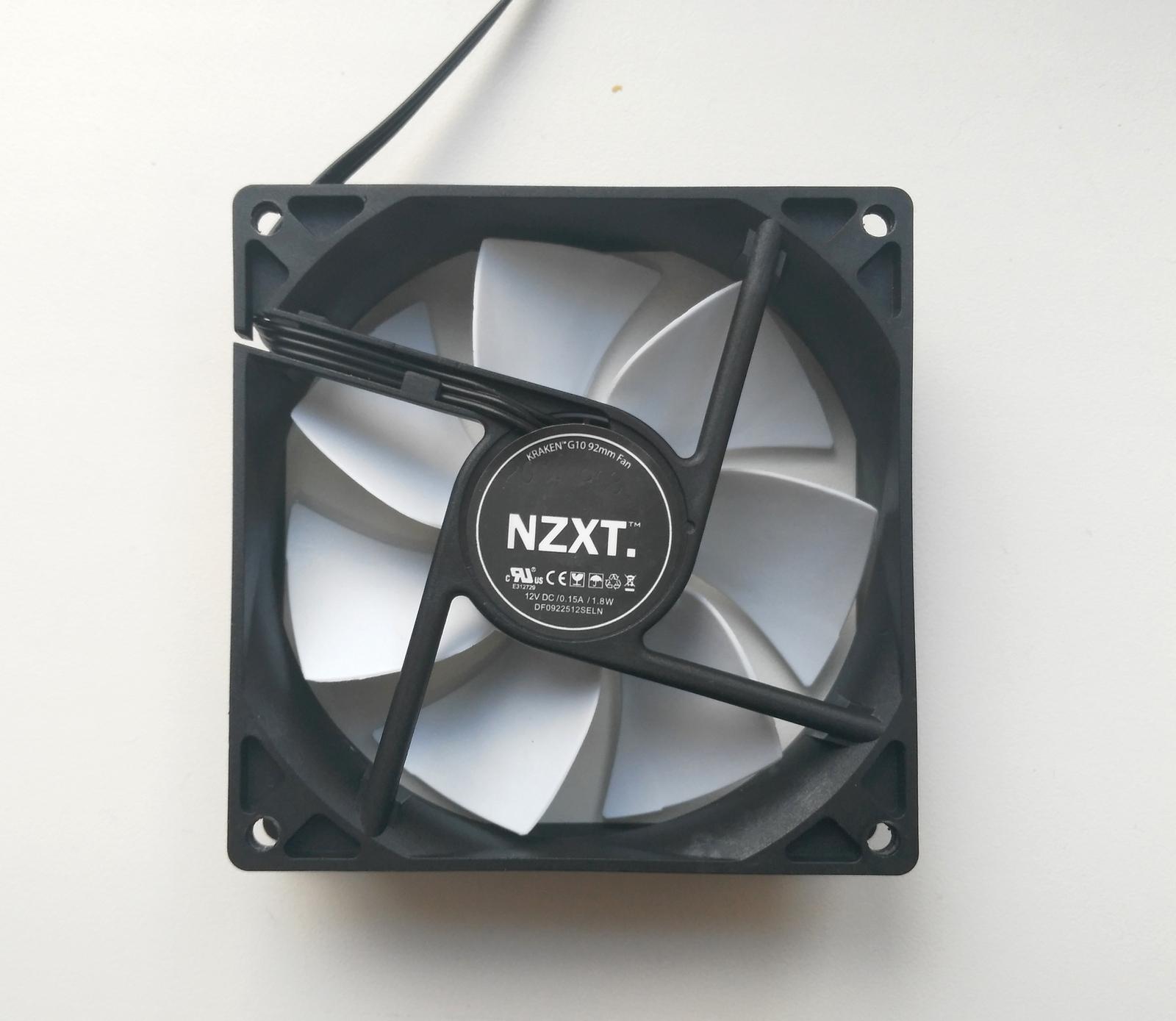

В этой модели используется фирменный 92-миллиметровый вентилятор, маркированный как NZXT DF0922512SELN. Он имеет 3-контактный разъем для подключения к системной плате. Его основная задача состоит в охлаждении регуляторов напряжения и других компонентов, размещенных рядом с ними. Кроме того, часть воздушного потока будет попадать и на микросхемы памяти. Основной блок охлаждения также подключается к системной плате, поэтому разъем для подключения системы охлаждения на самой видеокарте остается незадействованным. В некоторых случаях это может вызывать оповещение драйвера о том, что система охлаждения не подключена.

Ради эксперимента мы протестировали Kraken G10 с видеокартой Asus на базе GTX 980 Ti в трех режимах работы: в простое, при просмотре видео (15 минут) и при 100%-ной загрузке с помощью утилиты Furmark. За основу была взята методика измерения шума видеокарт из соответствующего раздела нашего сайта. Для оценки эффективности и уровня шума мы также протестировали штатную систему охлаждения этой видеокарты. Стоит отметить, что в случае штатной системы охлаждения в режиме простоя вентиляторы полностью останавливались. В результате были получены следующие данные:

Штатная система охлаждения Asus GTX 980 Ti
Режим простоя
40 °С, шум 20 дБА (практически фоновый)
Просмотр видео
61 °С, шум 20 дБА (практически фоновый)
Нагрузка 100%
84 °С, шум 40 дБА

Kraken G10 с Asus GTX 980 Ti
Режим простоя
27 °С, шум 32,5 дБА
Просмотр видео
27 °С, шум 32,5 дБА
Нагрузка 100%
78 °С, шум 27,5 дБА

В итоге мы получили неоднозначные результаты при использовании Kraken G10, так как в режиме максимальной нагрузки на видеокарту уровень шума снизился с 32,5 дБА до 27,5 дБА. Впрочем, в любом случае модель Kraken G10 с установленной системой охлаждения Kraken X31 имеет лучшую эффективность охлаждения по сравнению со штатным кулером этой видеокарты. Стоимость этого комплекта составляет около $30.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования кулеров», а в этом разделе мы лишь уточним некоторые моменты.

При тестировании на эффективность охлаждения использовалась фирменная термопаста, которая шла в комплекте с системой охлаждения. Стоит отметить, что тестирование температурных показателей при максимальной и минимальной нагрузке осуществлялось так, как будто эта модель единая система — вентилятор и помпа были подключены к одному разъему. При управлении с помощью ШИМ напряжение на помпе всегда составляло 12 В, поэтому она работала на максимальных «оборотах», в то время как вентилятор менял скорость своего вращения в зависимости от сигналов ШИМ-контроллера. При понижении напряжения питания (метод динамического изменения напряжения), помпа отключалась, и закономерно происходил перегрев системы, но поскольку с этой моделью лучше использовать ШИМ-управление, мы приводим графики только для ШИМ-управления.

Отдельно стоит отметить, что уровень шума, измеренный нами, может существенно отличаться от того, который указывается в характеристиках производителя. Более того, возможности нашего измерительного прибора не позволяют однозначно утверждать, что шум менее 20 дБА регистрируется правильно.

Результаты

Все результаты, приведенные в тестах, даны исключительно для качественной оценки кулеров, с целью упрощения выбора кулера для комплектации собственного ПК. Для такой оценки они достаточно точны (поскольку проводились на одной плате и в неизменных условиях — при температуре окружающей среды 25 °С, фоновом шуме менее 17,8 дБА и т. д.). Никаких других гарантий (в части выбора компонентов для компьютеров, управляющих критическими процессами, а также удовлетворения индивидуального глубинного инженерно-технического интереса к теме кулеров и т. д.) тестирование не дает. Читатель может экстраполировать и использовать результаты по своему разумению в соответствии со здравым смыслом под свою личную ответственность.

Далее мы приводим графики, полученные нами при тестировании системы охлаждения NZXT Kraken X31. Все данные собраны в XLS-файле, который можно загрузить для более подробного ознакомления.

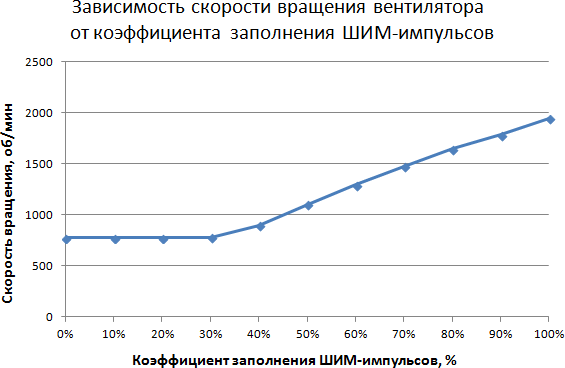

Этап 1. Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ-импульсов и/или напряжения питания


Как видно из приведенных графиков, минимальные и максимальные значения скорости вращения для разных типов управления у одной и той же модели кулера могут отличаться. У водяной системы охлаждения NZXT Kraken X31 при управлении с помощью ШИМ вентилятор способен вращаться на минимальной скорости около 770 об/мин при коэффициенте заполнения 0%. В случае управления с помощью изменения напряжения питания минимальные обороты вентилятора составляют около 900 об/мин при напряжении 5 В.

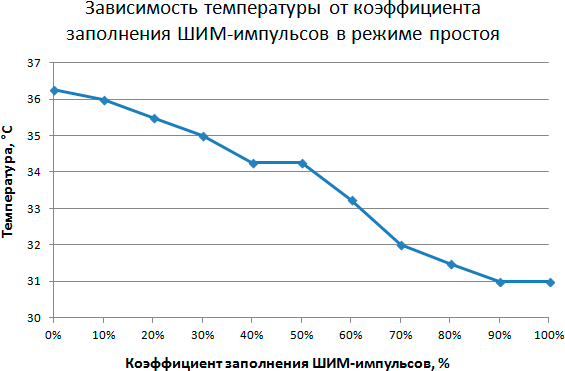

Этап 2. Определение зависимости температуры процессора в режиме простоя от коэффициента заполнения ШИМ-импульсов

При управлении кулером с помощью ШИМ-контроллера в этом тесте мы видим, что температура процессора колеблется от 31 до 37 °С. В случае управления вентилятором с помощью изменения напряжения питания СВО также успешно справляется с поставленной задачей в этом тесте.

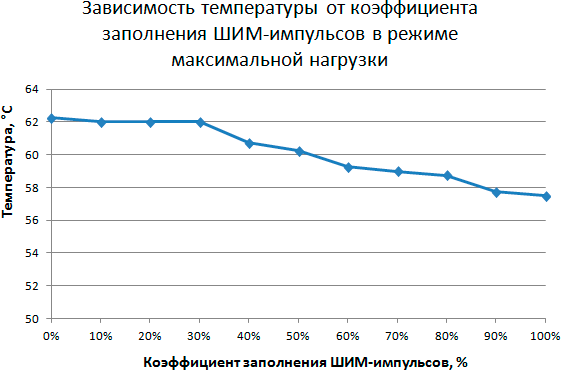

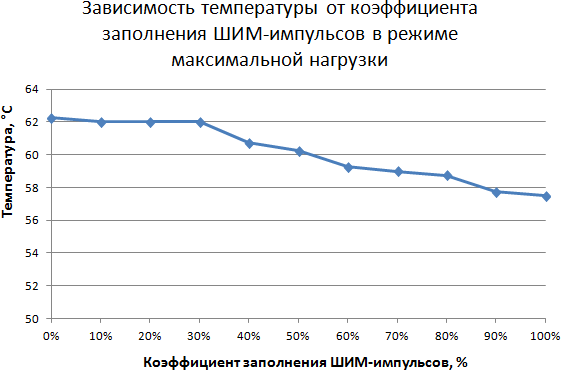

Этап 3. Определение зависимости температуры процессора при его полной загрузке от коэффициента заполнения ШИМ-импульсов

Как видно, в режиме максимальной нагрузки Kraken X31 полностью справляется с охлаждением нашего процессора. При минимальной скорости вращения охлаждающего вентилятора температура ядер процессора стабилизируется на отметке 62 °С. Для водяной системы охлаждения это очень хороший результат, ведь при максимальных оборотах средняя температура ядер процессора не поднимается выше 58 °С.

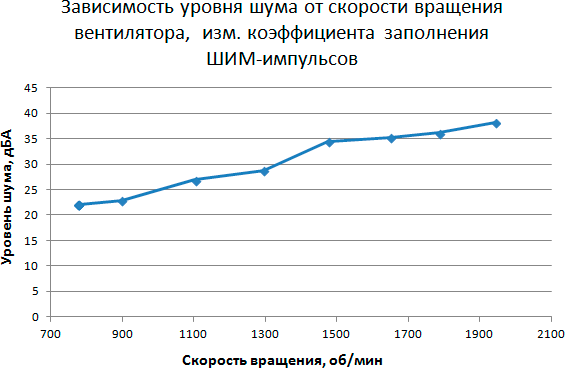

Этап 4. Определение уровня шума в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов

Уровень шума этой системы охлаждения нельзя назвать высоким, при минимальных оборотах он составляет не более 23 дБА. Однако в целом Kraken X31 нельзя назвать и тихой, поскольку на максимальных оборотах уровень шума составляет уже 38 дБА.

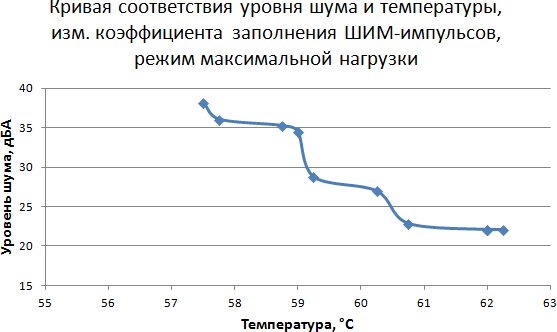

Этап 5. Построение кривой соответствия уровня шума и температуры в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов


Таким образом, данная система охлаждения в большей степени ориентирована на производительность. Она позволяет легко охладить процессоры с TDP 130 Вт.

Этапы 6 и 7. Определение напряжения питания, при котором вентилятор начинает свое вращение, и определение напряжения питания, ниже которого вентилятор прекращает свое вращение

Пусковое напряжение, В 4,8
Остановка крыльчатки, В 4,5

В этой модели используется хороший и относительной тихий фирменный вентилятор. Пусковое напряжение, при котором он начинает свое вращение, составляет 4,8 В, а остановка крыльчатки происходит после понижения напряжения до 4,5 В.

Выводы

Модель NZXT Kraken X31 — это производительная односекционная система водяного охлаждения. Она ориентирована на охлаждение топовых процессоров с высоким TDP, но при этом имеет достаточно низкий уровень шума при работе на пониженных оборотах. К слову сказать, фирменное программное обеспечение, позволяющее выставлять режим Silent, дает возможность получить более низкие показатели шума. Однако при этом температура процессора может варьироваться в более широких пределах, так как помпа часто изменяет мощность потока охлаждающей жидкости. Возможность использования данной модели в качестве охладителя для видеокарт с помощью фирменной надстройки Kraken G10 — интересная идея. Почти бесшумная помпа с медным основанием, возможность установки в корпус стандартного типа, а также приемлемая цена — все это очевидные плюсы NZXT Kraken X31. К слабым сторонами этой системы охлаждения следует отнести достаточно высокий уровень шума на максимальных оборотах.
