3Com OfficeConnect ADSL Wireless 11g Firewall Router


Сегодня мы рассматриваем ADSL маршрутизатор с возможностями беспроводной связи от 3Com серии OfficeConnect. Да, да, это не ошибка — это действительно первое устройство ADSL, побывавшее в нашей тестовой лаборатории.

Тем не менее, я вынужден огорчить читателей. Именно ADSL функции этого устройство проанализированы не будут. Причины все те же — отсутствие DSLAM-устройства, то есть ADSL порт маршрутизатора просто некуда подключать.

Другими словами, будет рассмотрена лишь беспроводная часть устройства, а самое "вкусное", а именно работа с ADSL (а соответственно и основные возможности проводной части маршрутизатора) останутся за кадром. То есть нами не была протестирована скорость маршрутизации и безопасность на порте WAN.

Скорость маршрутизации, возможно, не так интересна в контексте ADSL устройства — ведь максимальная скорость, которую может выдать ADSL канал, — это около 7,5 мегабит в сторону пользователя и меньше мегабита — в обратную сторону. Даже большинство "древних" маршрутизаторов двухгодичной давности с такими скоростями справлялись на ура. А вот просканировать Nessus-ом возможные дыры в безопасности на внешнем (ADSL) порте устройства было бы интересно. Хотя, конечно, все предыдущие маршрутизаторы от 3Com, побывавшие в нашей лаборатории, этот тест проходили без проблем, а это дает надежду, что и в данном случае все должно быть в порядке. Но, как говорится, доверяй — но проверяй.

На этом лирическая часть вступления завершена, вернемся к рассмотрению 3Com OfficeConnect ADSL Wireless 11g Firewall Router.

Маршрутизатор представляет собой новый класс устройств из серии "все в одном". В нем заключены:

  • обычный NAT-маршрутизатор со встроенным файрволом
  • ADSL модем
  • четырехпортовый коммутатор (свич)
  • беспроводная точка доступа стандарта 802.11g

Таким образом, приобретая это устройство, пользователь получает практически все, что ему нужно для создания квартирной или офисной сети — подключение до четырех проводных устройств (или бОльшее их количество, путем подключения к любому из LAN портов дополнительного коммутатора), до 128 беспроводных устройств и обеспечение доступа в Интернет через ADSL канал. И все это обеспечивает одно устройство, скрытое в корпусе небольших размеров. Не правда ли, удобно?

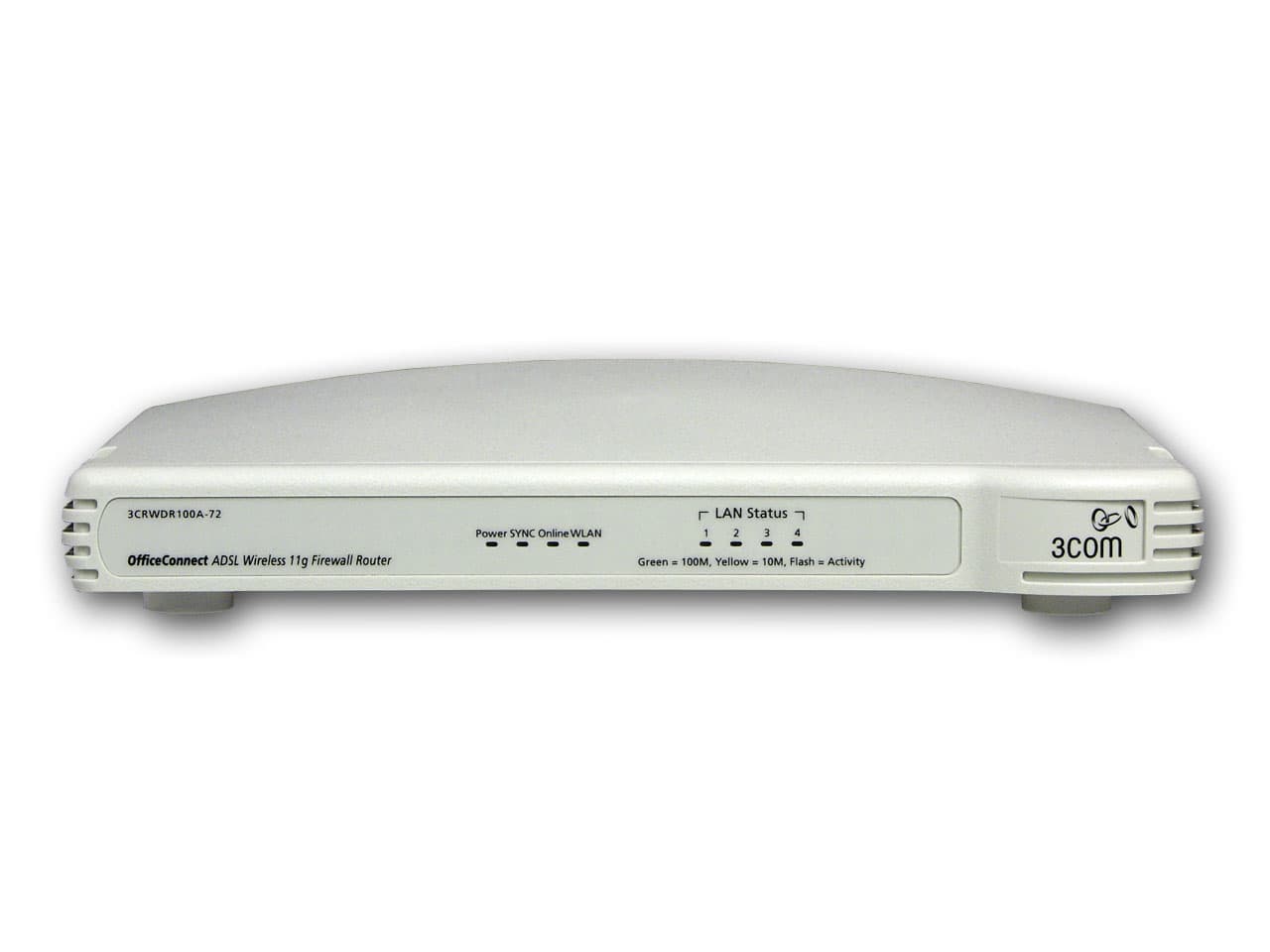

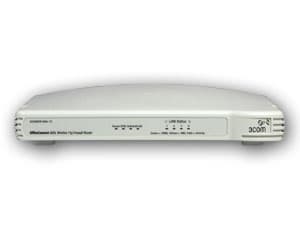

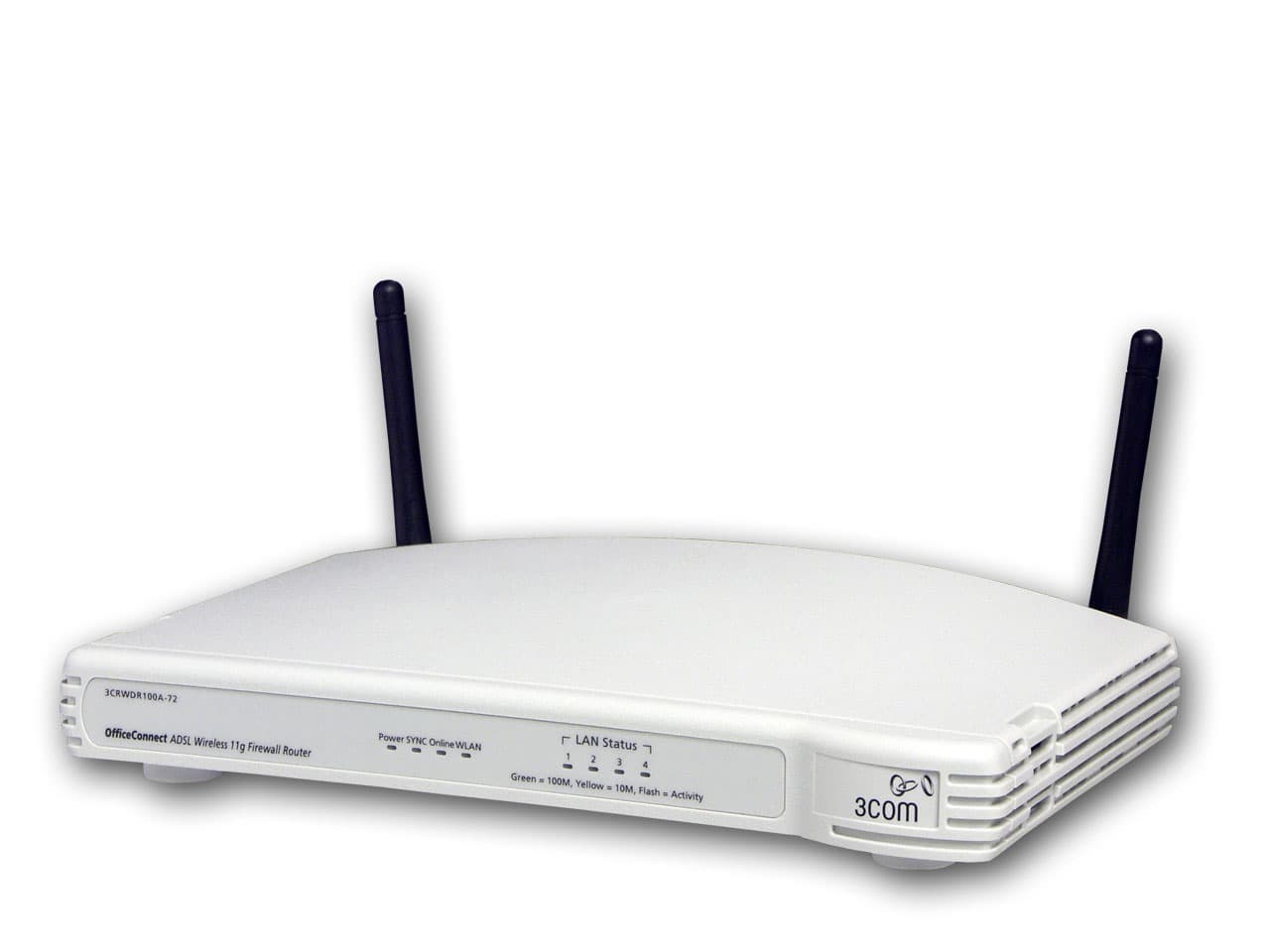

Внешний вид корпуса маршрутизатора знаком нам еще с тех времен, когда компания выпускала концентраторы. Вероятно, конструкция корпуса оказалась настолько удачной, что она практически не меняется (в таком же корпусе выпускались и коммутаторы серии OfficeConnet, и маршрутизаторы, например, 3CR856 или 3CR870). Изменяется лишь количество индикаторов на передней панели и задняя панель, где расположены все порты устройства.

Итак, корпус с мягкими обводами, выполнен из светлого пластика с возможностью горизонтальной установки или вертикального крепления на стену. Основание корпуса и задняя панель — металлические. На передней панели расположены четыре индикатора LAN портов, один — WAN порта, индикатор питания, индикатор DSL канала (Sync) и индикатор Online, показывающий, что провайдер аутентифицировал вас (логин/пароль принят, интернет-соединение установлено).

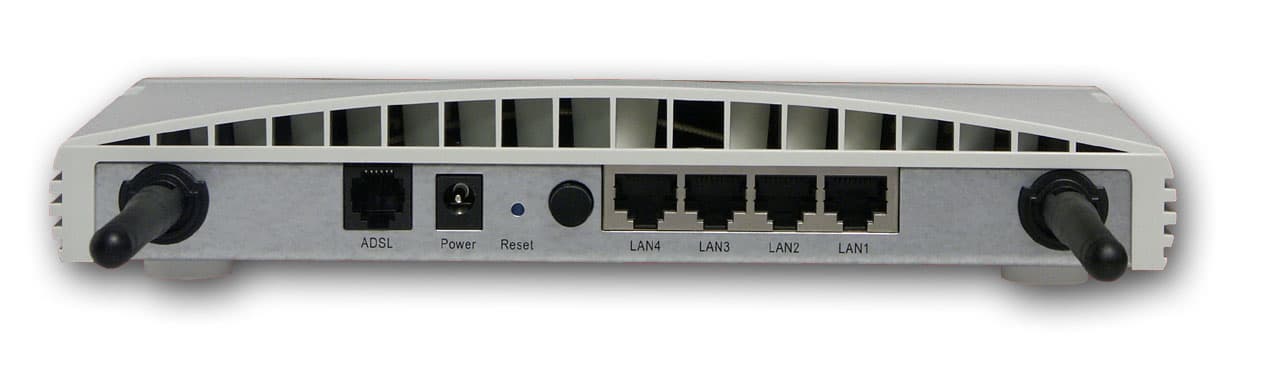

Разъемы на задней панели располагаются в следующем порядке (слева направо): ADSL порт (RJ-11), разъем питания и 4 LAN ethernet-порта. Кроме них, на панели находится кнопка Reset, а так же кнопка выключения питания устройства.

Антенны (две штуки), так же располагаются в задней части корпуса, но, к сожалению, они несъемные. Последнее понятно, маловероятно, что подобное устройство будет использоваться в качестве чистой точки доступа. Но все равно, отсутствие возможности подключении внешней антенны несколько огорчает.



Комплект поставки.

В комплект входит сам маршрутизатор, блок питания к нему, книжка quick start guide, компакт-диск с драйверами и pdf-версией полной документации (на английском языке), а так же телефонный кабель. Интересно, что ethernet-патч корда в комплекте не наблюдается, вероятно, компания считает, все уже давно перешли на беспроводные сети :)

Так же в комплекте не обнаруживается POTS-сплиттер (фильтр на телефонную линию), а вот он, в отличие от ethernet-патч корда, пользователю точно понадобится при подключении ADSL-канала.

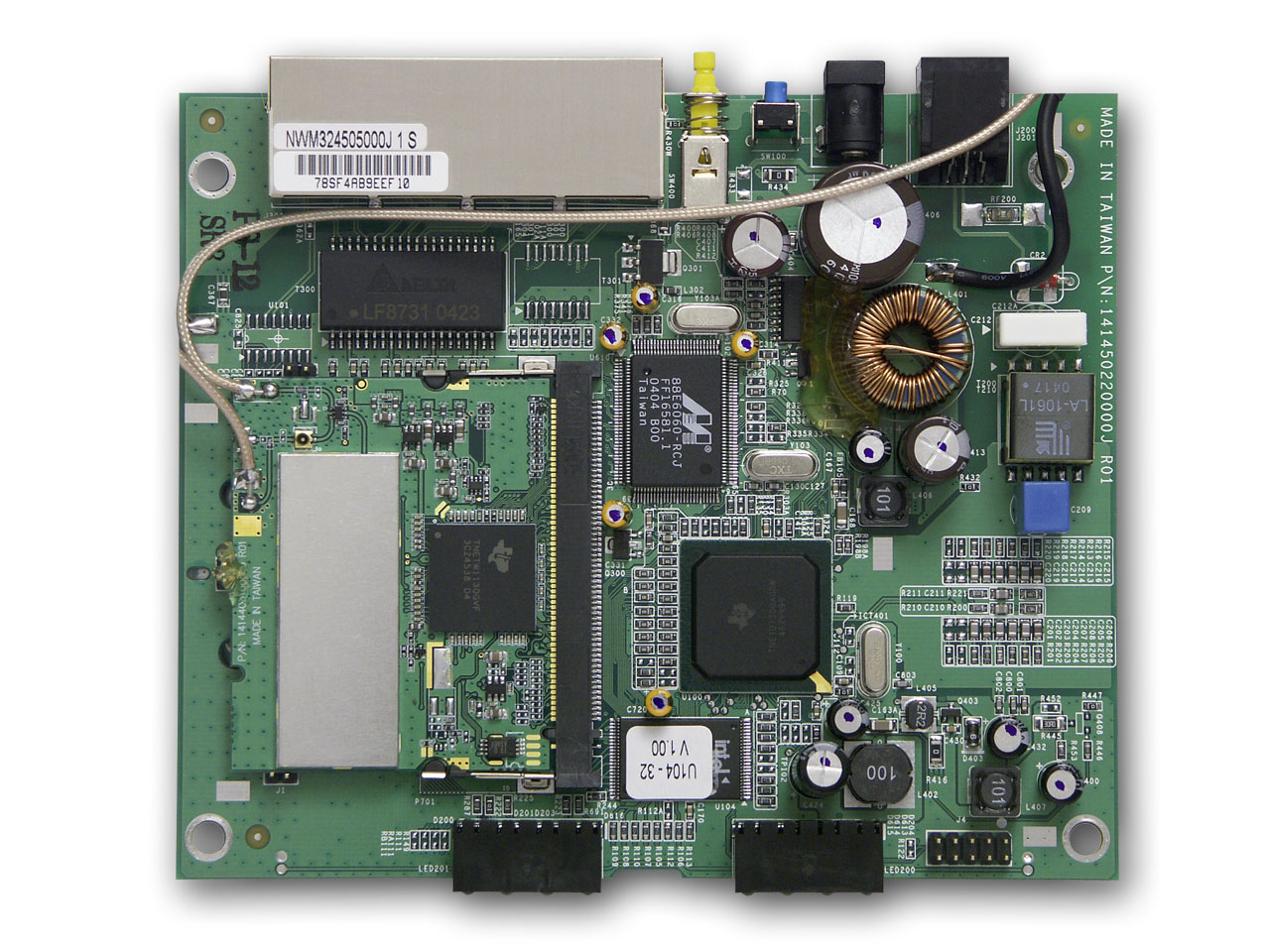

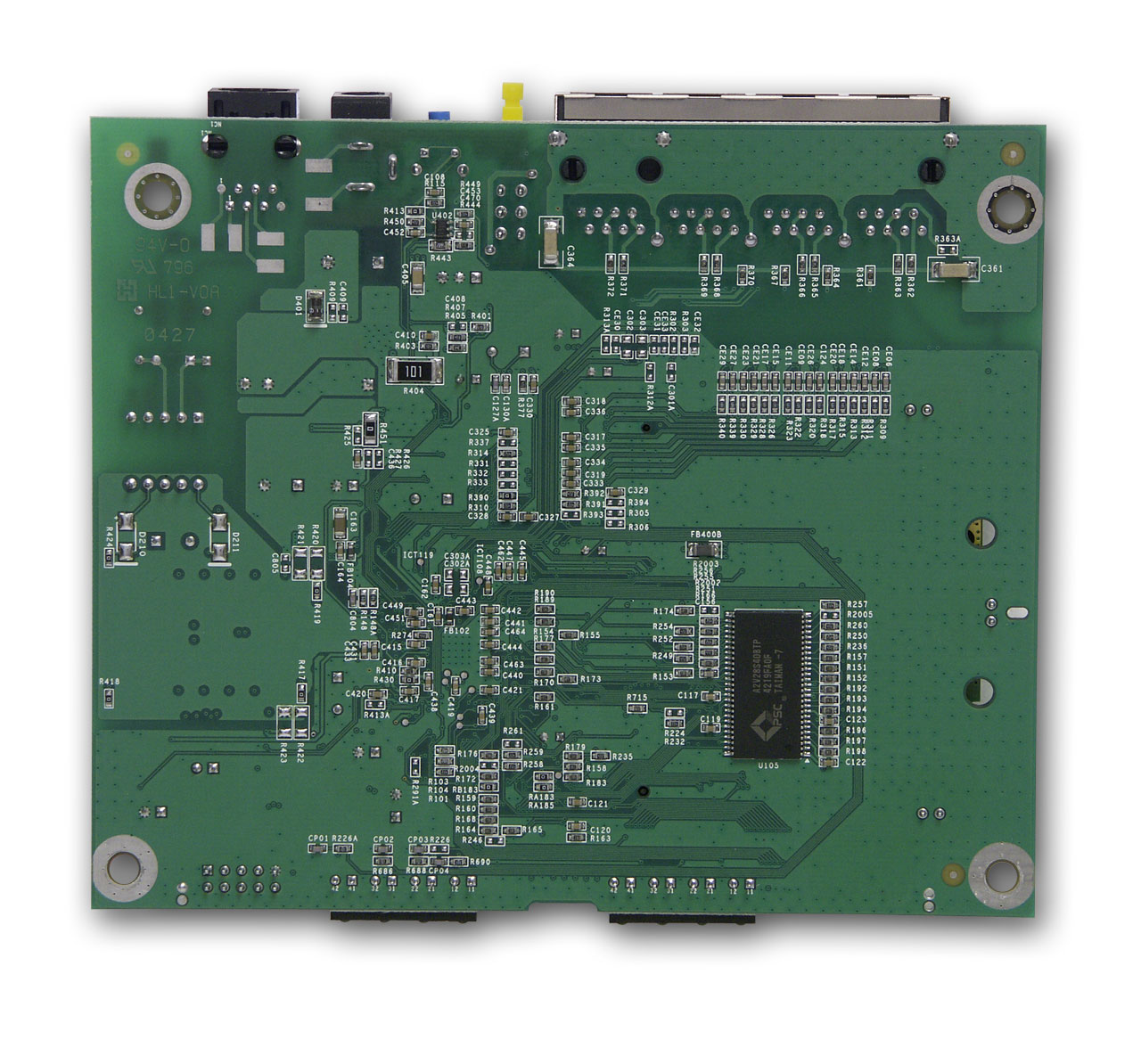

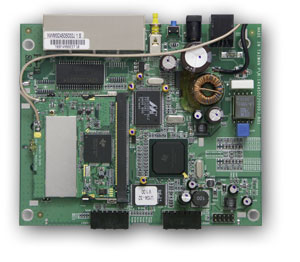

Вид изнутри.


К сожалению, мне не удалось найти в сети информацию по основному микропроцессору роутера.

За встроенный коммутатор отвечает контроллер Marvell 88E6060, за авто MDI/MDI-X на портах отвечает микросхема LF8731. Так же на плате расположена микросхем Flash-памяти от Intel и микросхема обычной памяти (с максимальной частотой работы 140 МГц), оба неизвестного объема.

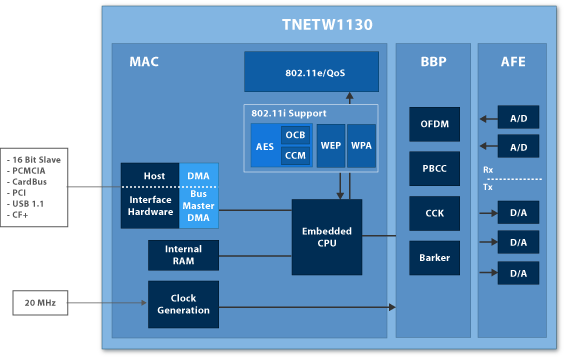

блок схема беспроводного решения TNETW1130

За беспроводную часть отвечает miniPCI плата, на которой реализовано решение TNETW1130 от компании Texas Instruments. О нем уже рассказывалось ранее.



Сводная таблица спецификаций.



корпуспластиковый, с металлическим основанием; допускается горизонтальная установка или подвес на стену
проводной сегмент
WANтипDSL (ITU Annex A)
количество портов1
типы поддерживаемых соединенийPPPoEда
PPPoAда
Bridge modeда
Routing over ATMда
Dynamic IP in 1483 Bridge Modeда
Fixed IP in 1483 Bridge Modeда
LANколичество портов4
auto MDI/MDI-Xда
ручное блокирование интерфейсовнет
возможность задания размера MTU вручнуюда, на WAN
Беспроводной сегмент
антеннаколичество2
типдве внешних дипольных
возможность замены антенны/тип коннекторанет
принудительное задание номера рабочей антеннынет
поддерживаемые стандарты и скорости802.11bCCK (11 Mbps, 5.5 Mbps), DQPSK (2 Mbps) DBPSK (1 Mbps)
802.11gOFDM: 54, 48, 36, 18, 12, 11, 9, 6 Mbit/sec
Регион/Кол-во каналов???/13
расширения протокола 802.11gнет
возможность ручного задания скоростинет
выходная мощностьусредненная18dBm @802.11g
16dBm @802.11b
802.11b @11Mbit/s??
802.11g @54Mbit/s??
чувствительность приемника802.11b @11Mbit/s-82dBm
(1, 2, 5.5 Mbps: -85 dBm)
802.11g @54Mbit/s-66dBm
(6, 12, 18, 24, 36, 48 Mbps: -85 dBm)
работа с другой APподдержка WDS (мост)да
поддержка WDS + AP??
возможность работы в режиме клиентанет
wireless repeater (повторитель)нет
безопасностьблокировка широковещательного SSIDда
привязка к MAC адресамда
WEP шифрование64/128bit
WPA шифрованиеTKIP only
WPA-PSK (pre-shared key)TKIP only
802.1x (через Radius)EAP-TLSда
PEAPда
дополнительные возможности с использованием Radiusнет
основные возможности
конфигурирование устройства и настройка клиентовадминистрированиеWEB-интерфейсда
WEB-интерфейс через SSLнет
собственная утилитанет
telnetнет
sshнет
COM-портнет
SNMPда
возможность сохранения и загрузки конфигурациида
встроенный DHCP серверда
поддержка UPnPда
метод организации доступа в ИнтернетNetwork Address Translation (NAT-технология)да
возможности NATone-to-many NAT (стандартный)да
one-to-one NATнет
возможность отключения NAT (работа в режиме роутера)да
Встроенные VPN-сервераIPSecнет
PPTPда
L2TPнет
VPN pass throughIPSecда
PPTPнет
PPPoEнет
L2TPнет
Traffic shaping (ограничение трафика)нет
DNSвстроенный DNS-сервер (dns-relay)да
поддержка динамического DNSда, 2 заранее предопределенных сервера (DynDNS, TZO)
внутренние часыприсутствуют

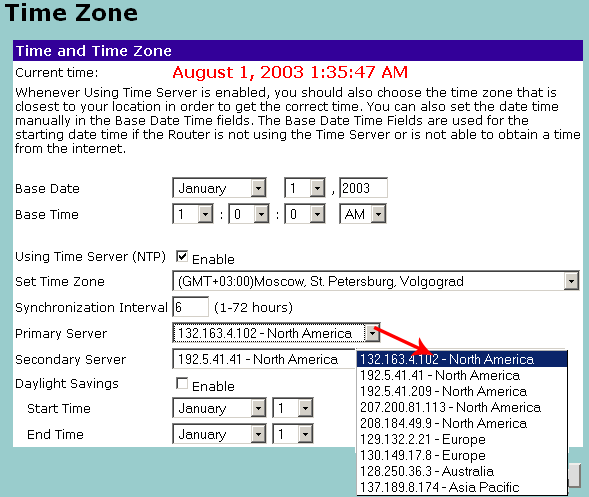

синхронизация часовпо NTP, но выбор сервера только из предопределенного списка
встроенные утилитыICMP pingнет
tracerouteнет
resolvingнет
логирование событийда, системные события
логирование исполнения правил файрвола???
способы хранениявнутри устройствада
на внешнем Syslog серверенет
отправка на emailнет
SNMPподдержка SNMP Readда
поддержка SNMP Writeда
поддержка SNMP Trapsда
Роутинг
статический (задания записей вручную)на WAN интерфейседа
на LAN интерфейсе??
динамический роутингна WAN интерфейсевозможность отключенияда
RIPv1да
RIPv2да
на LAN интерфейсевозможность отключенияда
RIPv1да
RIPv2да
возможности встроенных фильтров и файрвола
поддержка SPI (Stateful Packet Inspection)да, но без возможности использования в правилах
наличие фильтров/файрволана LAN-WAN сегментеда, без указания направления
на WLAN-WAN сегментеда, совмещен с LAN-WAN
на LAN-WLAN сегментенет
типы фильтровс учетом SPIнет
по MAC адресунет (можно лишь определить общий список валидных MAC, которые не будут блокироваться)
по source IP адресуда
по destination IP адресунет
по протоколуда, TCP/UDP
по source портунет
по destionation портуда
привязка ко временида
по URL-уда
по доменуда(совмещен с URL)
работа со службами списков URL для блокировкинет
тип действияallowнет
denyда
logнет
поддержка спец.приложений (netmeeting, quicktime, etc)да
виртуальные серверавозможность созданияда
задания различных public/private портов для виртуального серверада
возможность задания DMZда
питание
тип БПвнешний, 12V
поддержка 802.1af (PoE)нет
дополнительная информация
версия прошивки1.06 от 12/11/2004
размеры220 × 133 × 38 mm



Обзор настроек точки доступа.

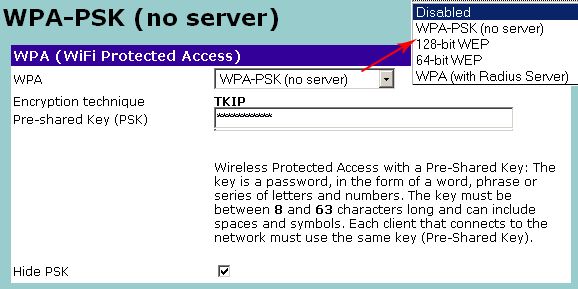

Управление роутером осуществляется через веб-интерфейс, выполненный в традиционной для 3Com гамме и привычным для них расположением элементов меню.

Как обычно, интерфейс содержит в себе встроенную систему помощи, в которой довольно подробно рассказывается о любом пункте настроек.

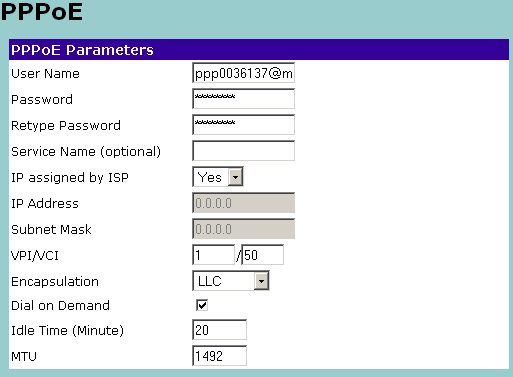

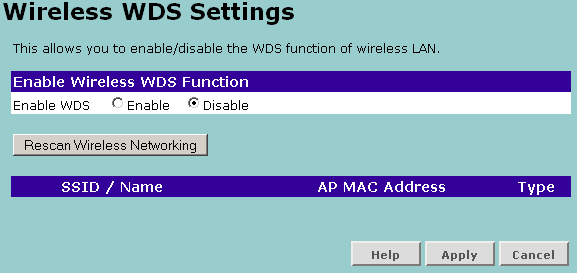

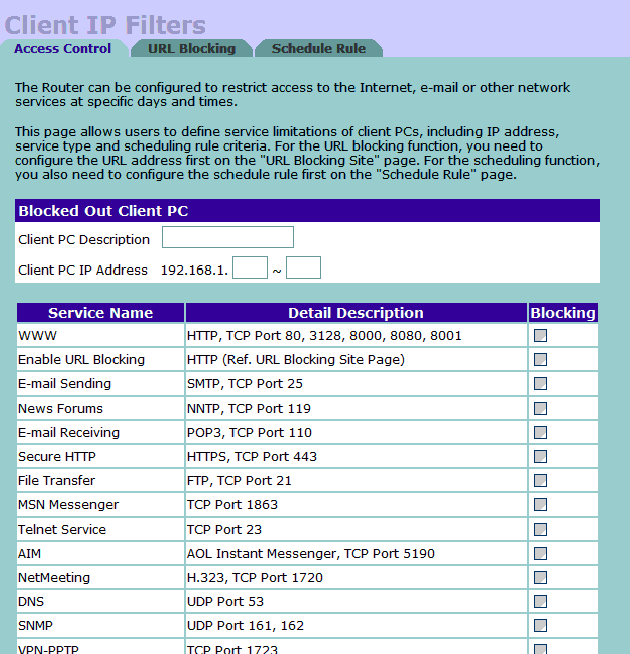

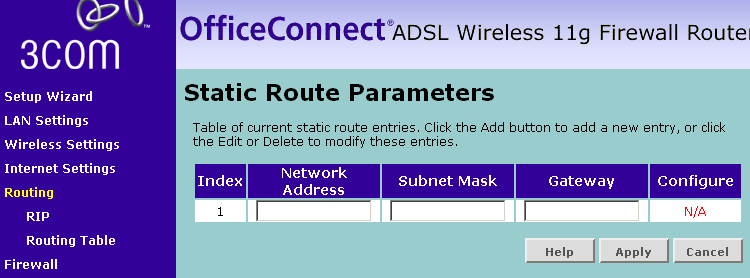

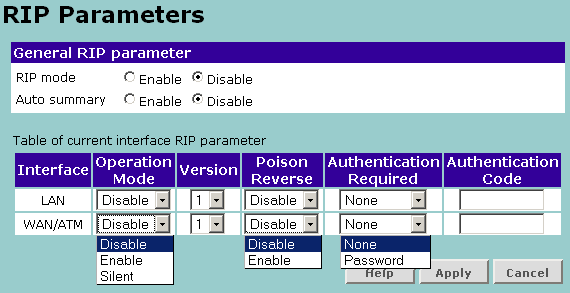

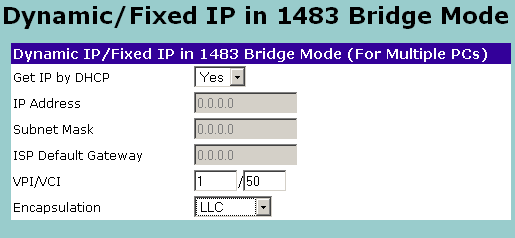

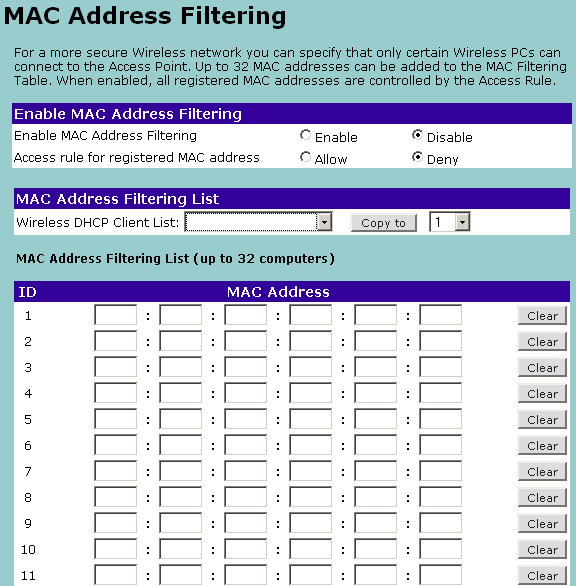

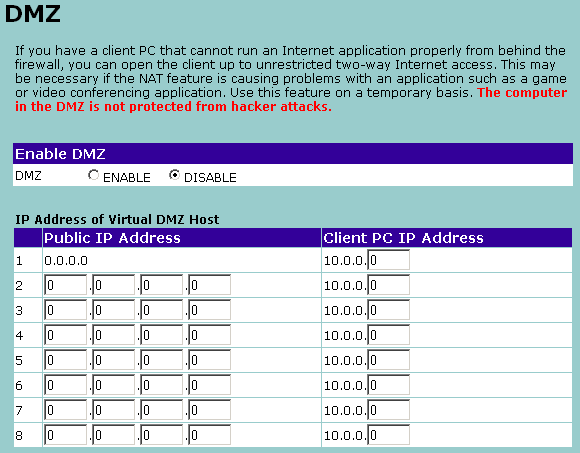

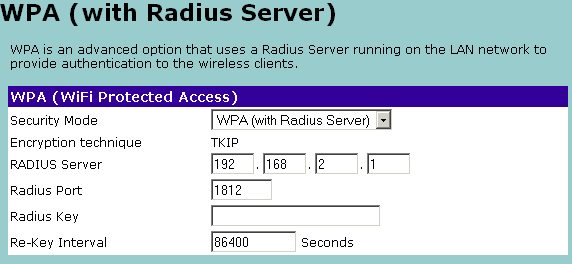

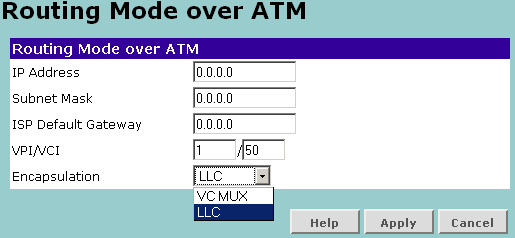

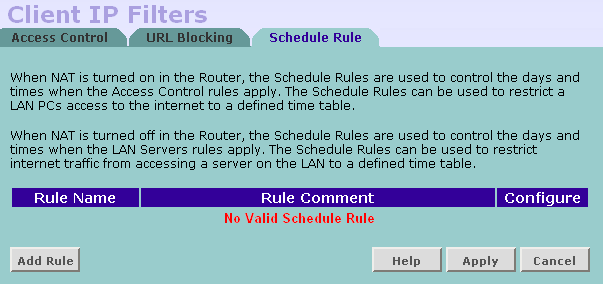

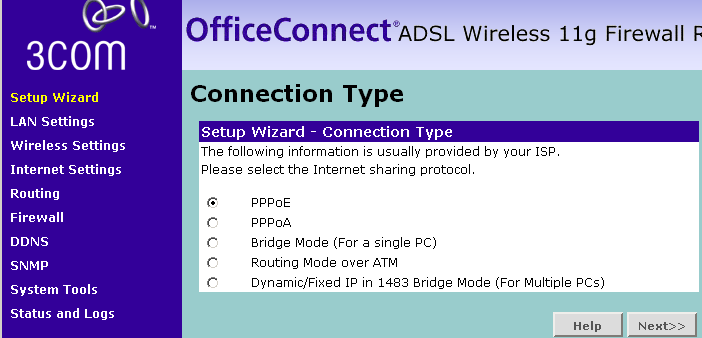

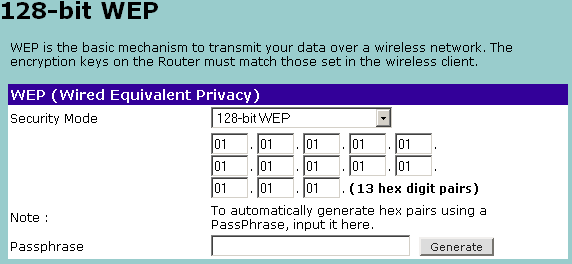

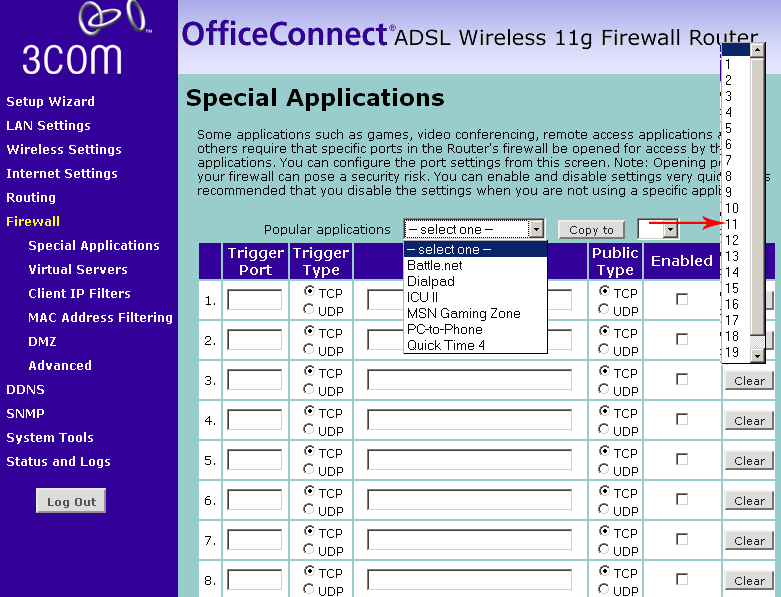

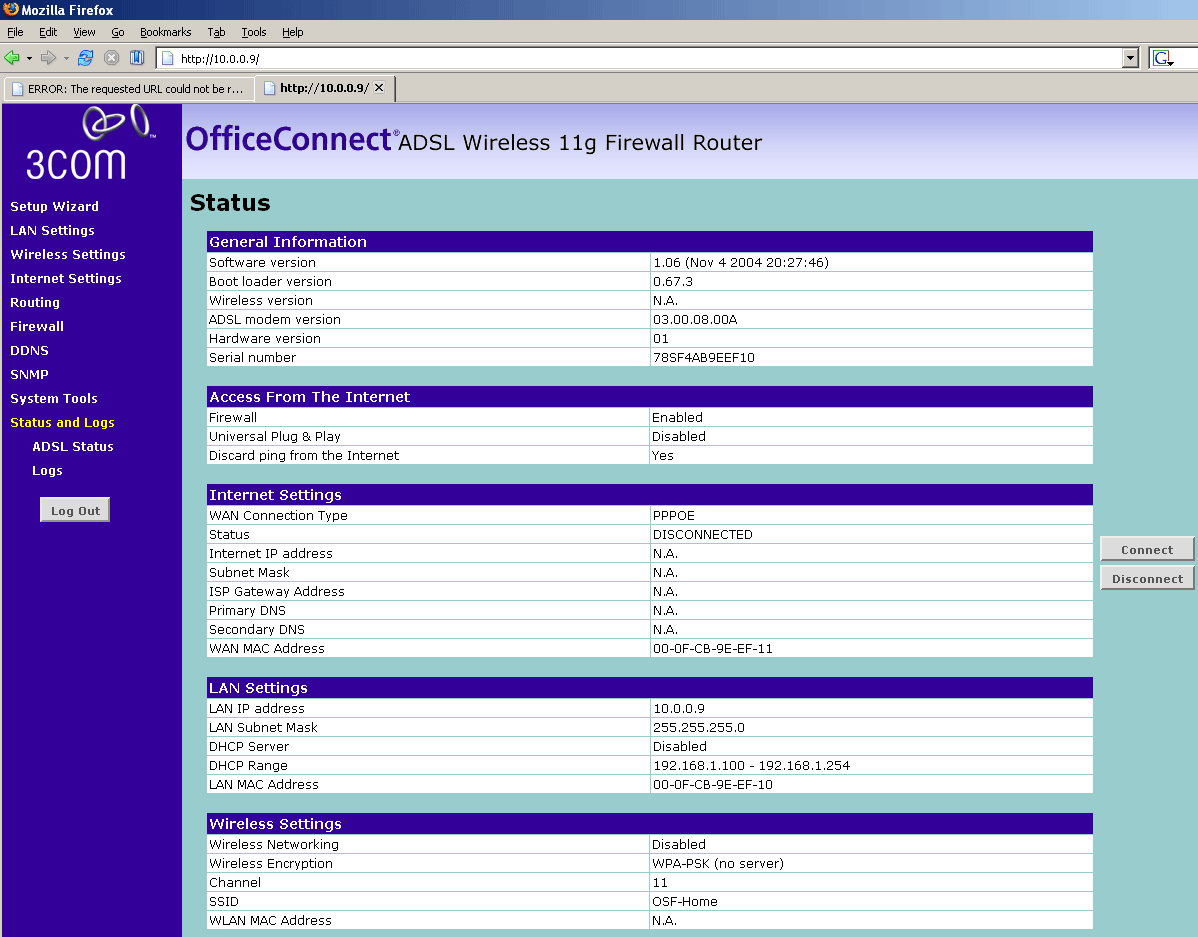

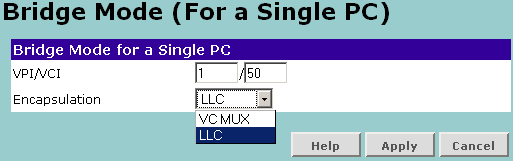

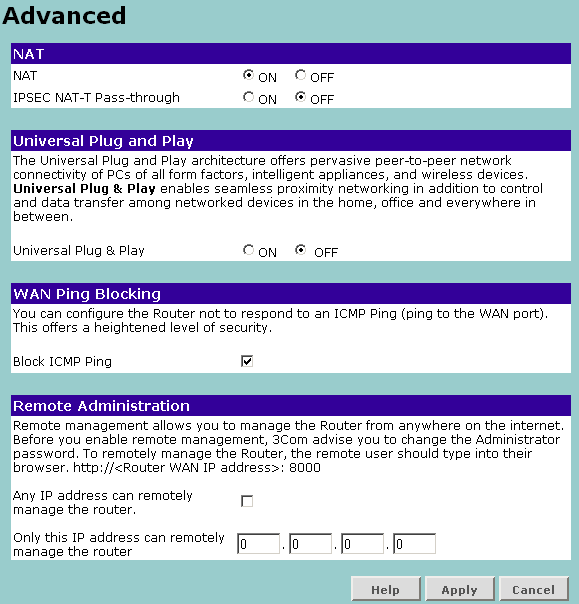

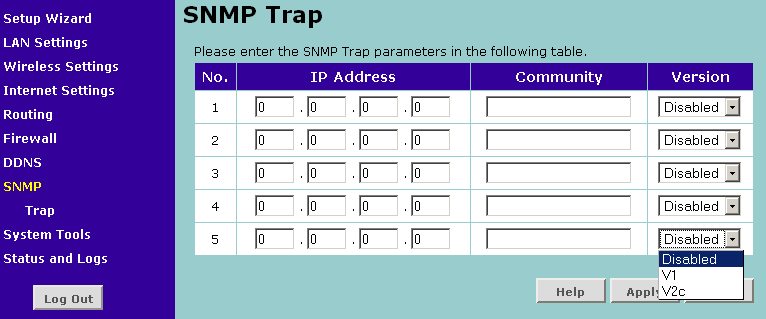

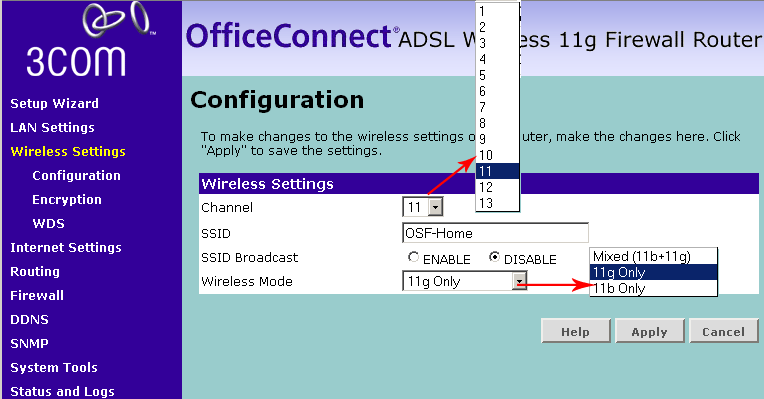

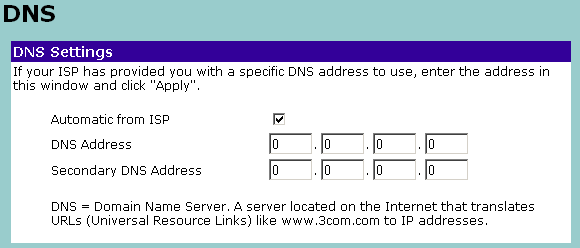

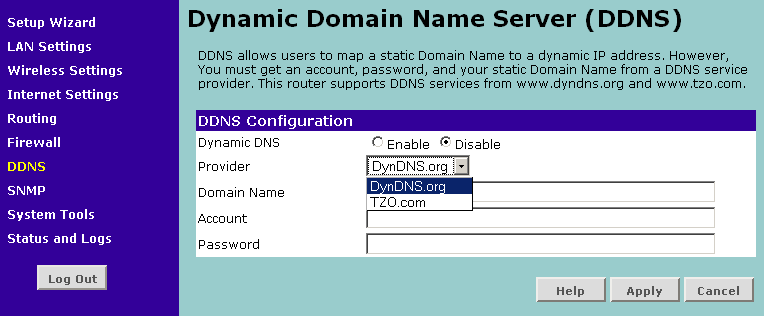

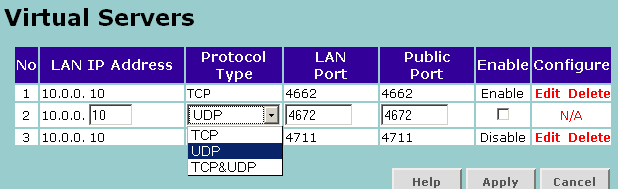

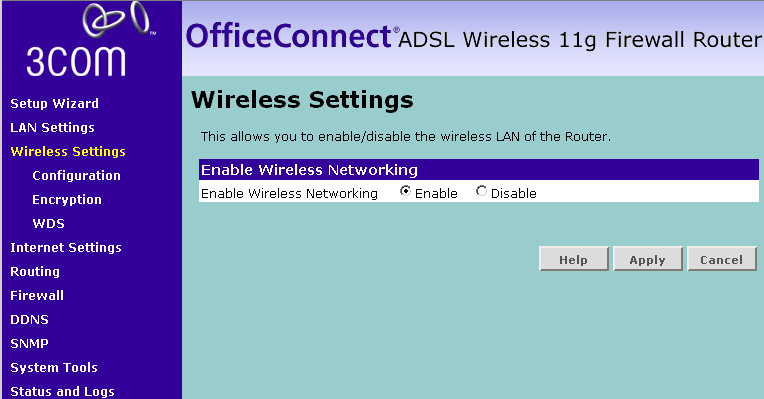

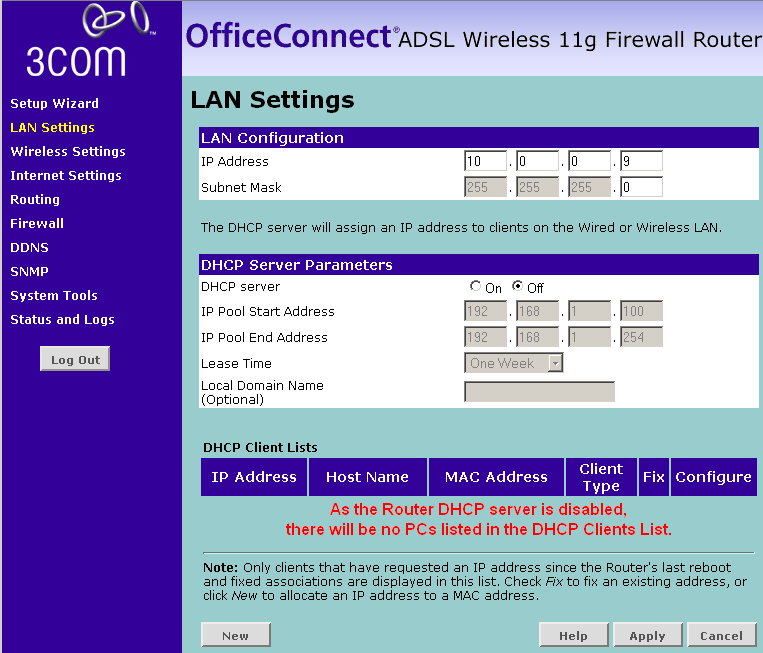

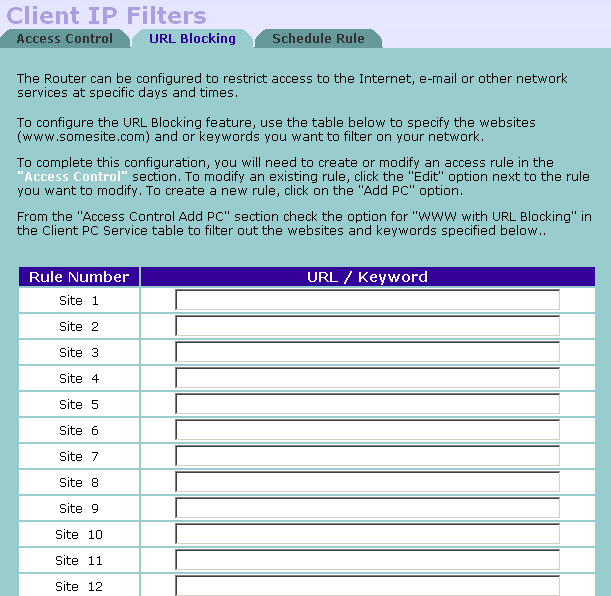

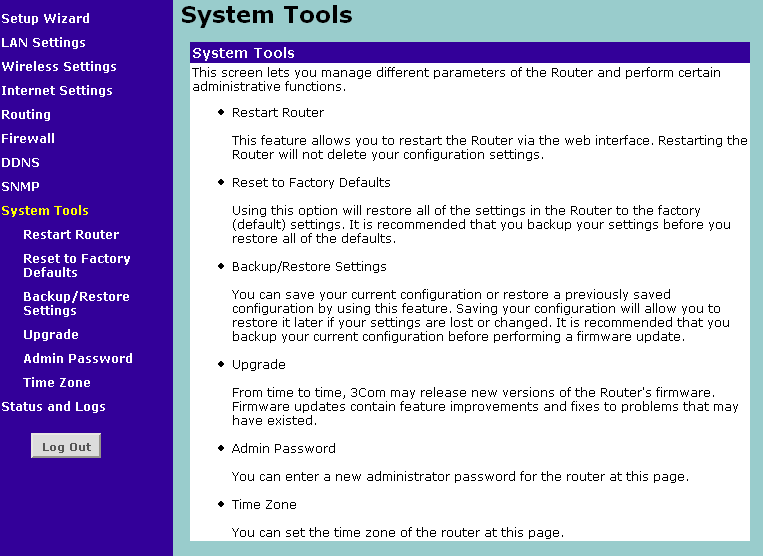

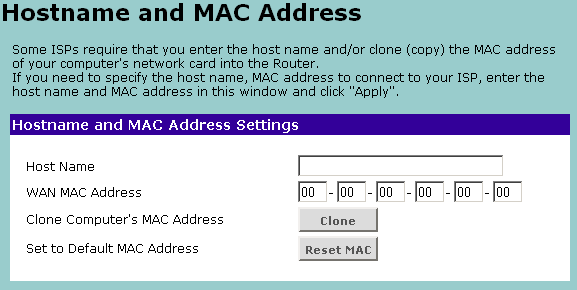

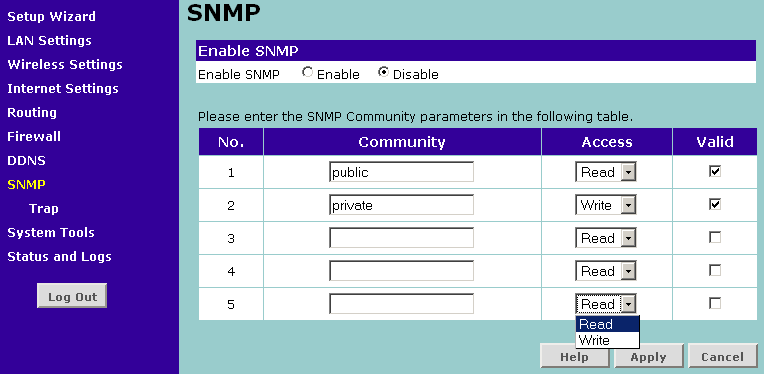

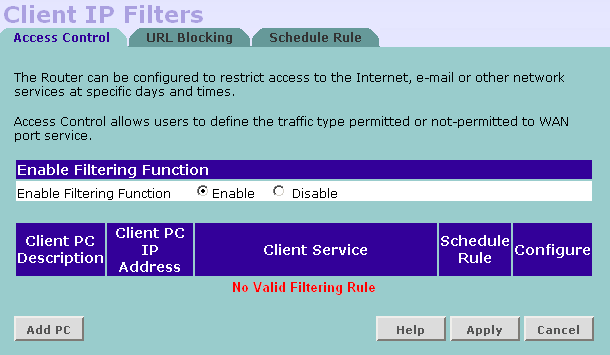

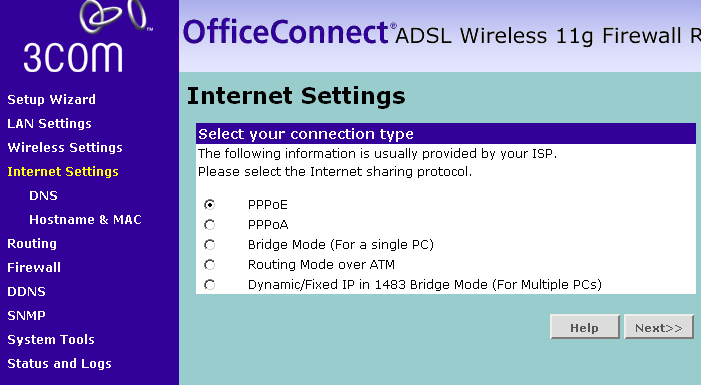

Скриншоты веб-интерфейса:





Что можно отметить, глядя на возможности интерфейса управления? В первую очередь, печалит отсутствие поддержки AES-шифрования в WPA. Но это ладно, TKIP вполне справится со своими задачами. А вот довольно бедные возможности по манипулированию правилами файрвола действительно огорчают.

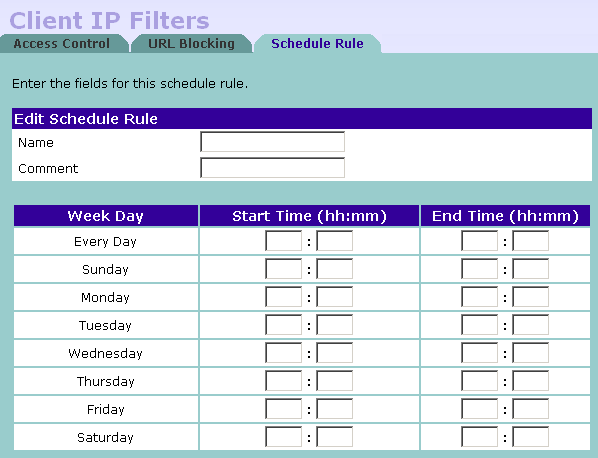

Да, в правилах есть возможность учета времени суток (что умеют далеко не все маршрутизаторы). Но зато возможности по заданию самого правила очень ограничены. Во-первых, можно фильтровать только по исходящему из LAN IP-адресу, то есть, основываясь на адресе клиентской машины. Во вторых — в правиле можно учитывать только порт назначения (протоколов tcp/udp). И в принципе, больше ничего. Правда, еще есть возможность контекстной фильтрации веб-трафика по url/ключевым словам. Но это уже не совсем файрвол.

В общем, на мой взгляд, возможности файрвола несколько бедны. Особенно на фоне поддержки SNMP, протоколов динамической маршрутизации, возможности отключения NAT и т.д. (то есть устройство позиционируется далеко не как примитивный NAT-роутер).



Тестирование производительности

Как уже было сказано выше, производительность самого роутера не тестировалась, по причине невозможности подключения к WAN порту устройства (из-за отсутствия у нас в лаборатории необходимого оборудования). По этой же причине не был выполнен тест на сканирование безопасности WAN порта.

Были протестированы лишь беспроводные возможности устройства, то есть встроенная в него 802.11g точка доступа.

В тестировании принимали участие: рассматриваемое устройство, беспроводная карта 3Com OfficeConnect Wireless 108Mbps 11g XJACK (о ней читайте в этой статье). А в тестах, где использовались два беспроводных адаптера, принимала участие карта Gigabyte GN-WPKG, которая тоже рассматривалась нами ранее.

Все тесты проводились с помощью NetIQ Chariot. Расстояние между точками не превышало пяти метров (между адаптером и точкой доступа — одна гипсокартонная стена).



Тестирование проходит в 3 этапа:

  • Тест LAN — WLAN — один адаптер
  • Тест LAN — WLAN — два адаптера
  • Тест WLAN — WLAN — два адаптера

Тест LAN — WLAN один адаптер — тест точки доступа: трафик передавался между компьютером с беспроводным сетевым адаптером и компьютером локального (LAN) сегмента. Скорость соединения выставлялась в режим Auto для 802.11b и 802.11g.

Сокращения:

  • LAN — проводной сегмент
  • WIRELESS — беспроводной сегмент
  • fdx — генерация трафика в обоих направлениях
Результаты теста для 802.11b режима:

Хорошая скорость для 802.11b.

Результаты теста для 802.11g режима:

Чуть меньше, чем могло бы быть (в этом режиме скорость может достигать 24-25 Мбит), но, в общем, — нормально.

Тест LAN — WLAN 2 карточки — тест точки доступа.

Трафик передается между компьютером в LAN-сегменте и двумя беспроводными адаптерами (сначала оба адаптера передавали трафик в одну сторону, потом оба в другую, а потом оба в обе стороны). Скорость соединения выставлялась в режим Auto mode для 802.11b и 802.11g.

Сокращения:

  • AP — точка доступа роутера
  • Cards — сетевые карты
  • fdx — генерация трафика в обоих направлениях

Результаты теста в .11b режиме:

Аналогично, к работе маршрутизатора в режиме 802.11b вопросов нет.

Результаты теста в .11g режиме:

Опять же, скорость немного не дотягивает до максимальной, но в целом — хорошая.

Тест WLAN — WLAN режим Infrastructure — трафик передается между беспроводными сетевыми адаптерами через точку доступа (режим Infrastructure). Скорость соединения устанавливается в Auto mode. Тест проводился для двух режимов: 802.11b; 802.11g.

Сокращения:

  • 3Com — сетевой адаптер OfficeConnect Wireless 108Mbps 11g XJACK PC Card
  • Gigabyte — сетевой адаптер Gigabyte GN-WPKG
  • fdx — генерация трафика в обоих направлениях (full duplex)

Результаты теста для .11b режима:

802.11b функционирует замечательно.

Результаты теста для .11g режима:

В 802.11g тоже наблюдаются хорошие показатели скорости.

Доступность

На момент написания статьи, цена рассматриваемого маршрутизатора составляла около 130$. На мой взгляд — очень неплохо для такого "комбайна".

Средняя розничная цена на рассматриваемые в статье устройство : Н/Д(0)

Выводы

Все устройства-комбайны такого класса, на мой взгляд, чрезвычайно удобны для пользователей, так как им не нужно содержать целый "зоопарк" устройств, каждое из которых предназначено лишь для одной определенной задачи.

Очевидные возможные минусы комбайнов — любой из компонентов, входящий в их состав, более беден по функциям, чем отдельное устройство, предназначенное для той же цели. В нашем случае пострадали возможности файрвола, а точнее отсутствие возможности построения гибких правил фильтрации. Конечно, это может понадобиться далеко не всем. Но тем, кому понадобится, стоит обратить на этот минус особое внимание.



Плюсы:

  • наличие двух антенн с возможностью их независимой ориентации в пространстве
  • поддержка режима WDS
  • возможность отключения NAT (работа в режиме чистого маршрутизатора)
  • поддержка snmp write/ snmp traps
  • очень негибкие возможности по заданию правил встроенного файрвола

Минусы:

  • невозможность ручного задания скорости в беспроводном сегменте
  • невозможность подключения другой внешней антенны
  • отсутствие поддержки AES шифрования в беспроводном сегменте
  • невозможно сохранять логи на внешнем syslog-сервере



Маршрутизатор предоставлен представительством компании 3Com.








12 мая 2005 Г.
