Беспроводная карта Gigabyte GN-WPKG


В последнее время многие производители взяли за практику вкладывать беспроводные адаптеры в качестве бонусов в поставке материнских плат. Разумеется, этим отличаются "топовые" модели - обычно со словами "Deluxe" и "Special Edition" в названиях.

Компания Gigabyte Technology не осталась в стороне. Одной из первых ласточек стала материнская плата GA-8KNXP, в комплекте с которой поставляется беспроводной адаптер GN-WPKG, о чем мы в свое время сообщали в новостях. Этот же адаптер шел в комплекте с материнской платой K8NXP-SLI, которая побывала на тестировании у нашего редактора раздела 3D-Видео, Андрея Воробьева.

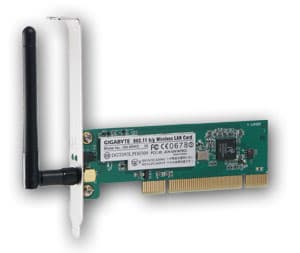

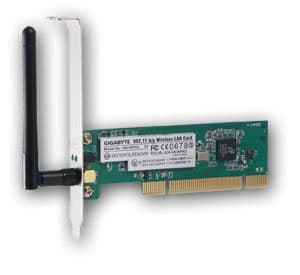

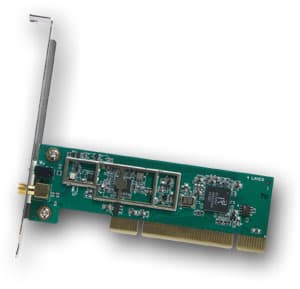

Остановимся на этом адаптере поподробнее. GN-WPKG представляет из себя беспроводную карту стандарта 802.11b/g (скорость работы до 54Мбит/сек) с интерфейсом PCI. Отдельно стоит отметить, что адаптер обладает внешней съемной антенной с разъемом r-sma.

GN-WPKG можно встретить не только в комплекте с материнскими платами — карта продается и как отдельный продукт.

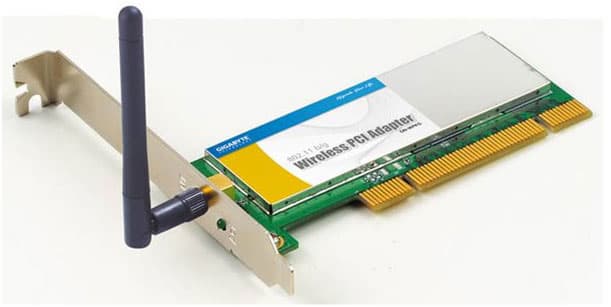

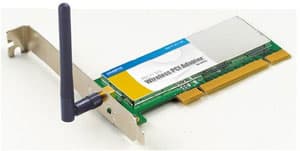

На сайте Gigabyte можно встретить фотографию другой ревизии этого адаптера, полагаю, отличия заключаются лишь в добавлении внешнего экрана, закрывающего всю поверхность платы (что должно положительно сказаться на устойчивости работы адаптера при сильных внешних помехах).

Спецификации GN-WPKG

  • Стандарты: 802.11g и 802.11b 2,4 ГГц;
  • Интерфейс: PCI
  • Антенна: внешняя, разъем r-sma.
  • Безопасность – WEP 64/128, WPA, 802.1x, AES
  • Скорости:
    802.11b – 11, 5, 2, 1 Mbit/sec;
    802.11g – 54, 48, 36, 18, 12, 11, 9, 6 Mbit/s
  • Поддержка смешанных режимов: b only/g only/b&g
  • Драйвера: Win98SE/ME/2K/XP, Linux

На сайте производителя так же заявлено о поддержке адаптером функции "Software AP" (программной точки доступа), но найти в драйверах включение этого режима так и не удалось. Вероятно, возможность включения этой функции появится в новых версиях драйверов.

Комплектация

С картой идет краткая инструкция по установке адаптера, а также диск с драйверами и более подробной документацией в формате pdf.

Драйвера карты (а точнее утилита конфигурирования) обладают фирменной технологией "Smart Setup 3", от компании Gigabyte. Эта технология облегчает конфигурирование адаптера.

На практике, если в беспроводной сети разрешено широковещание SSID, то достаточно лишь ткнуть в эту сеть мышкой (в интерфейсе утилиты), после чего все нужные параметры будут выставлены автоматически, в списке профайлов появится новая запись, и карта подключится к беспроводной сети.

Если же в сети используется шифрование данных, то конфигурирование ненамного сложнее — Smart Setup предложит ввести кодовую фразу (ключ шифрования), после чего все опять будет автоматически сконфигурировано. Это действительно сильно облегчает настройку беспроводной сети для неподготовленных пользователей.

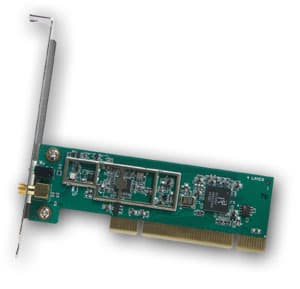

Схемотехника

Адаптер GN-WPKG базируется на процессоре RT2560F компании Ralink Technology. Адаптеры на этом процессоре замечательно поддерживается ОС Linux. Плюс к этому, на сайте Ralink обычно можно скачать свежие драйвера для адаптеров на их чипсетах и под Windows.

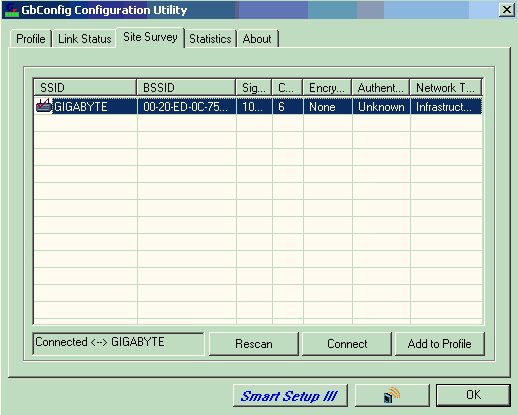

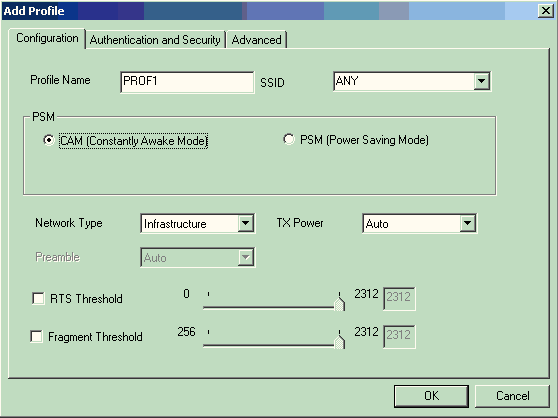

Интерфейс конфигурирования

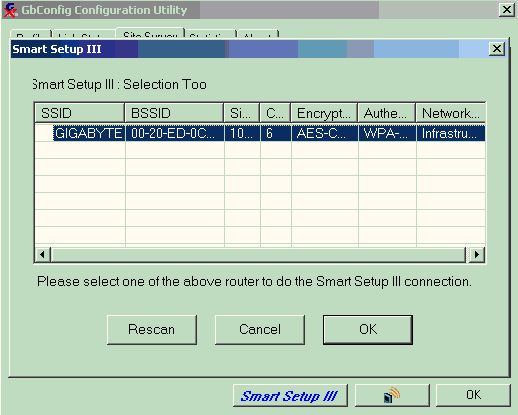

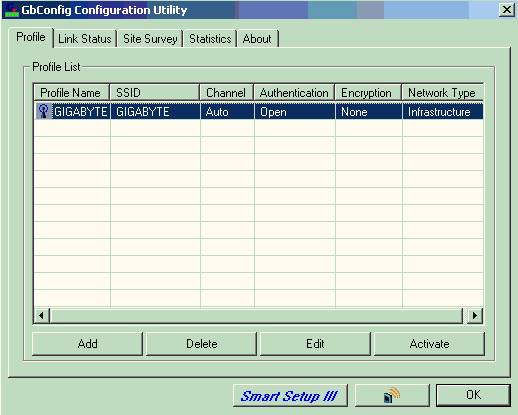

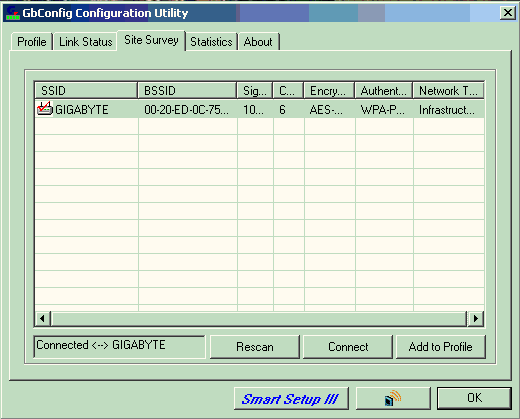

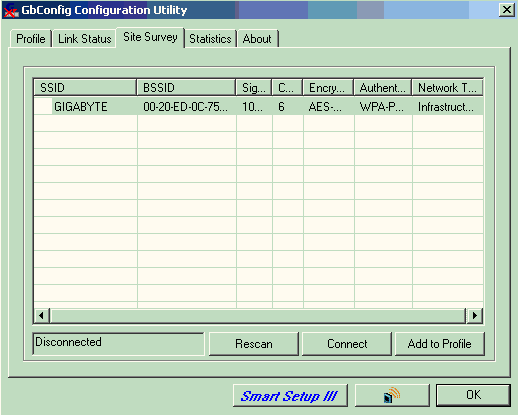

Демонстрация работы SmartSetup

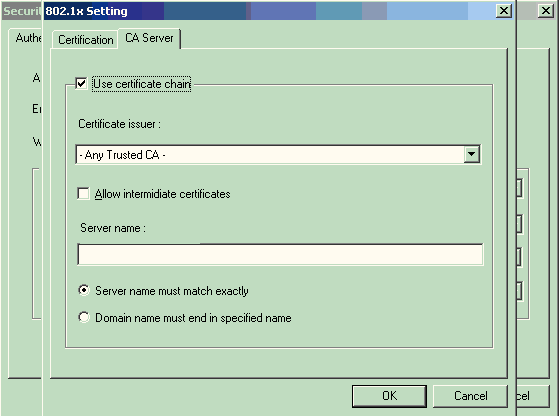

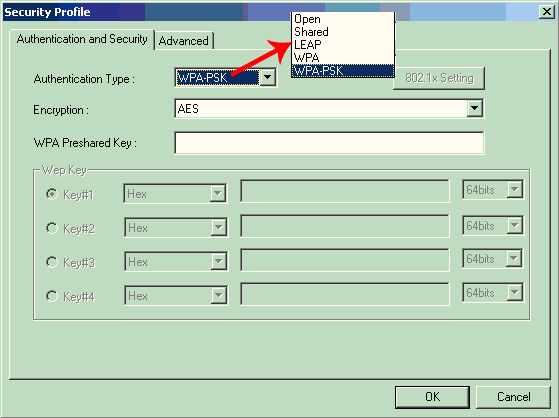

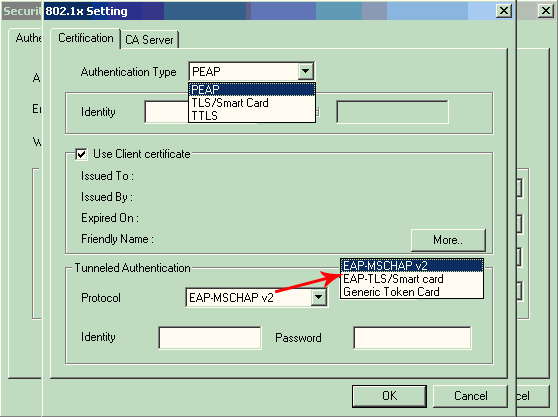

Настройки безопасности

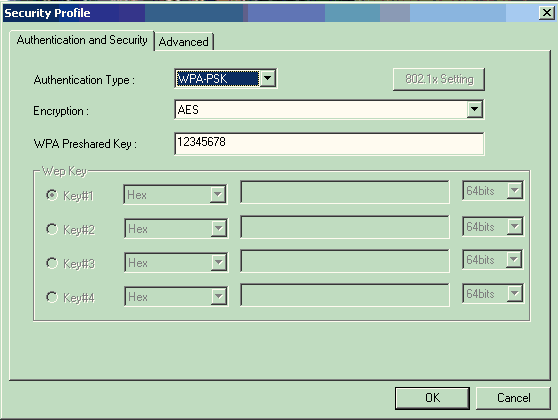

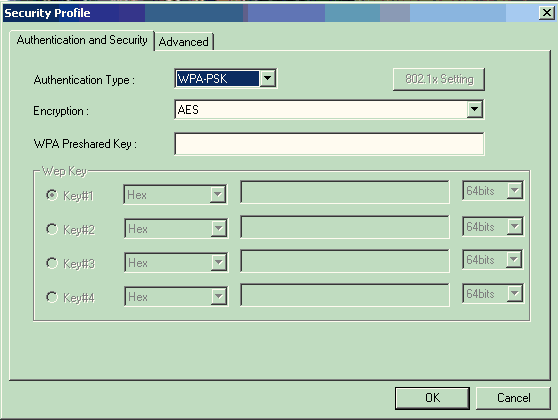

Стоит отметить, что при выборе режима шифрования WPA-PSK, из алгоритмов шифрования доступен только AES.

Тестирование

Тестировалась скорость работы адаптера в режиме Infrastructure и Adhoc.

В первом случае адаптер работал совместно с беспроводной частью роутера Gigabyte GN-B41G. А в режиме Adhoc — запускался вместе с беспроводным адаптером Gigabyte GN-WMKG (подробно это оборудование будет рассмотрено в одном из следующих обзоров).

Тестировались три режима работы карты:

  • однонаправленный трафик с беспроводного адаптера GN-WPKG
  • однонаправленный трафик к беспроводному адаптеру GN-WPKG
  • двунаправленный режим генерации трафика (полный дуплекс, fdx) от адаптера и к нему
  • аналогично предыдущему пункту, но со включенным режимом шифрования трафика AES

1. Infrastructure режим (работа беспроводного адаптера совместно с точкой доступа)


NetIQ Chariot: режим Infrastructure

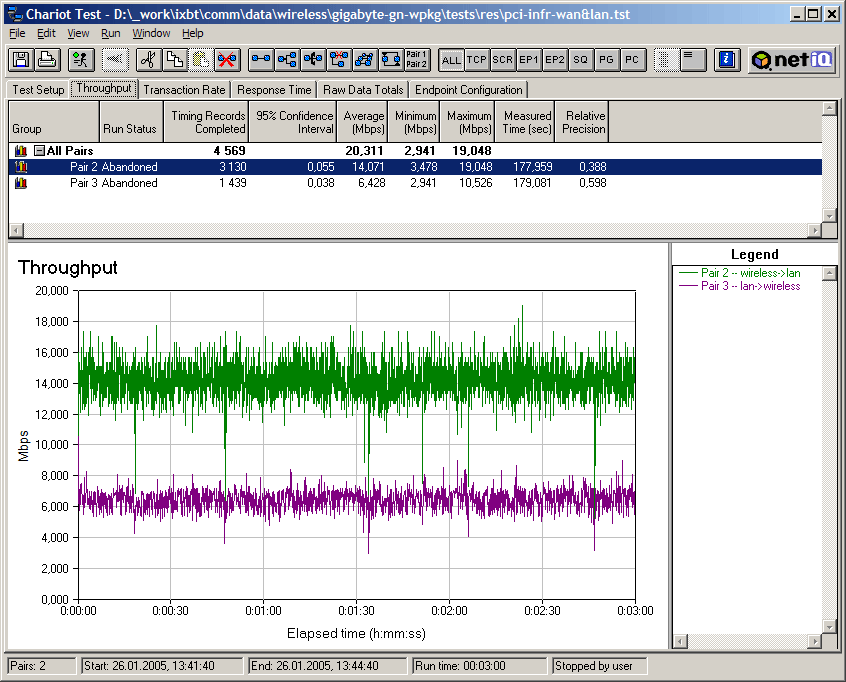

NetIQ Chariot: режим Infrastructure, одновременная передача данных в обе стороны (802.11g, auto speed rate)

2. Adhoc режим (работа беспроводных адаптеров напрямую, без участия точки доступа)


NetIQ Chariot: режим Adhoc

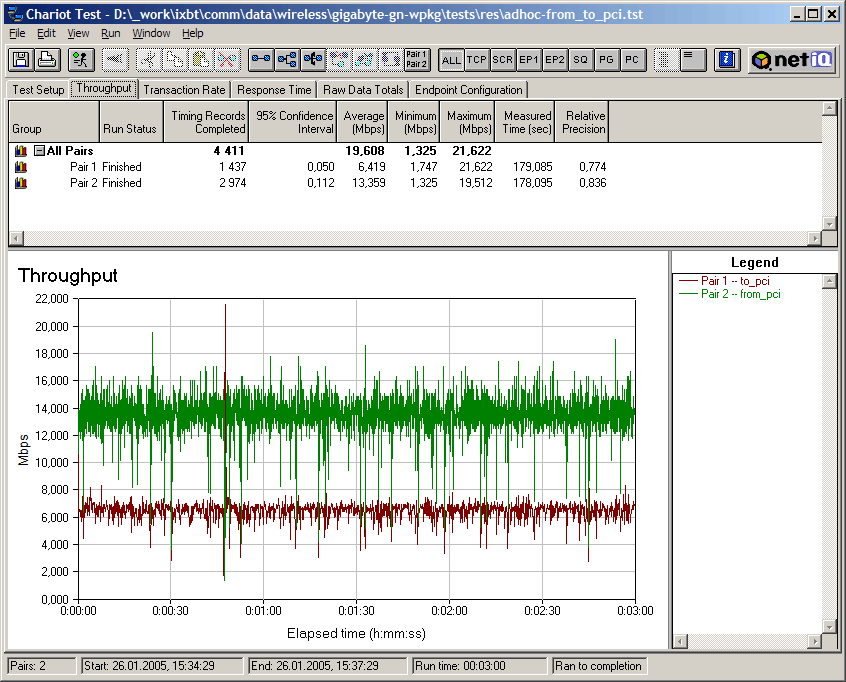

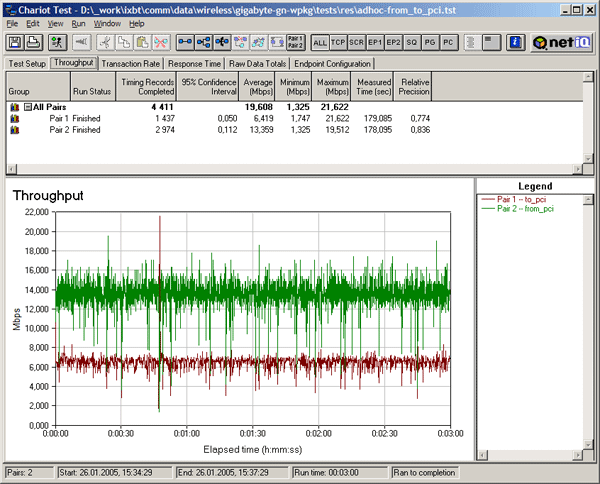

NetIQ Chariot: режим Adhoc, одновременная передача данных в обе стороны (802.11g, auto speed rate)

В обоих режимах скорость работы тестируемого адаптера не дотягивает до максимально возможных, хотя радиус беспроводной сети во время тестирования не превышал пяти метров. С другой стороны, никаких провалов в скорости в момент проведения тестов обнаружено не было — это хорошо. В общем, средняя скорость передачи данных в 20Мбит (как в полудуплексе, так и в полнодуплексном режиме) — это примерно то, на что может рассчитывать пользователь такой карты Максимальная скорость работы беспроводных адаптеров в режиме 802.11g (т.е. 54Мбит) составляет 25–27Мбит.

Примечательно то, что при включении стойкого алгоритма шифрования (AES) не привело к уменьшению скорости работы адаптера.

Доступность

Разумеется, в таблице учитываются лишь те адаптеры, что продаются в качестве отдельного продукта. Цену адаптеров, идущих бонусами к материнским платам, рассчитать невозможно.

Средняя розничная цена в Москве на Gigabyte GN-WPKG на последний момент: Н/Д(0)

Выводы

Для "бесплатной" нагрузки в качестве бонус-пака и своей цены в качестве отдельного продукта — адаптер неплох, хотя всегда хочется большего :)

Плюсы:

  • Поддержка режима SmartSetup, облегчающего конфигурирование устройства
  • Наличие внешней съемной антенны
  • Карта поддерживается ОС Linux

Минусы:

  • Скорость работы чуть меньше ожидаемой
  • Заявленная поддержка программной работы в режиме точки доступа не обнаружена
