KVM Aten CS-228

Две консоли — восемь ПК


В прошлой статье мы рассмотрели KVM Aten CS-1758, стоечный, с поддержкой звука, а перед этим — базовую модель для серверного шкафа Aten CS-9138.

Сегодня обратим внимание на более продвинутый переключатель, также с поддержкой звука. Ключевая его особенность — возможность работы сразу с двух консолей, одновременно и независимо выбирая целевой ПК с каждой из них. Дополнительно он поддерживает несколько сервисных функций, доступных через меню. Которое является практически единственным рабочим вариантом управления устройством — кнопки на лицевой панели отсутствуют, как и у всех чисто серверных KVM.

CS-228 — восьмипортовый переключатель консоли, предназначенный для использования с клавиатурой и мышью с PS/2 подключением, и монитором, и видеокартами с интерфейсом VGA. Кроме того коммутируются два стереоканала звука на каждый системный блок, только вместе с консолью. Поддерживаются ПК с интерфейсом PS/2. Возможна одновременная независимая работа с двух консолей. В ассортименте предложений компании имеется аналогичный KVM на четыре консоли. Возможно объединение в каскад до двух уровней. Подробнее.

Технические характеристики устройства:

  • Управление восемью компьютерами с помощью двух VGA-мониторов, мышей и клавиатур с интерфейсом PS/2
  • Одновременный независимый доступ к любому ПК с любой консоли, с захватом управления на время работы и освобождением по тайм-ауту
  • Двухуровневое разграничение доступа: администратор и пользователи, с приоритетным доступом администратора к ресурсам и разграничением прав пользователей, аутентификация по паролю, блокировка по тайм-ауту или команде
  • Пользователи для каждой консоли назначаются отдельно
  • Коммутация и управление при помощи OSD (экранного меню, автоматически подстраиваемого по размеру под текущее разрешение дисплея)
  • Крепление в стандартной 19-дюймовой монтажной стойке, настольное размещение, возможность установки одинаковых устройств друг на друга
  • Каскадное соединение до двух уровней позволяет контролировать из четырёх точек входа 64 компьютера (при этом надо задействовать девять устройств в результирующей конструкции)
  • Индикация подключённой консоли и активной консоли при помощи двух светодиодов и звукового сигнала (отключаемого) в момент переключения

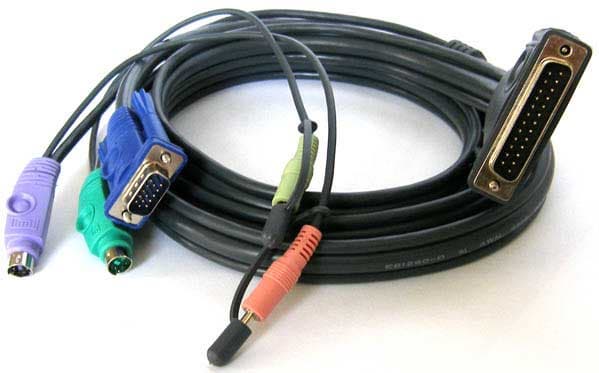

  • Кабели для подключения системных блоков доступны для заказа длиной 1,8, 3, 5 и 10 метров с интерфейсом PS/2, с поддержкой звука
  • Поддерживаются разрешения экрана до 1920x1440, стандарт получения данных от монитора видеокартой DDC2B
  • Поддержка большинства существующих моделей мышей, явно заявлены Microsoft IntelliMouse, Logitech MouseMan, FirstMouse, IBM Scrollpoint Mouse
  • Совместимо с операционными системами: WIN 2K, WIN 2003, WIN XP, WIN Vista, LINUX, FreeBSD
  • Полная эмуляция клавиатуры для всех BIOS, а также для всех поддерживаемых ОС
  • Автоматическое сканирование присоединённых ПК с интервалом на выбор от 1 до 255 секунд, с шагом в одну секунду
  • Разъём для питания 9 В, адаптер в комплекте, максимальное энергопотребление 6,3 Вт
  • Рабочий диапазон температур 0…+50°С, влажность до 80%
  • Стальной корпус 483×150×44 мм, вес 2700 г

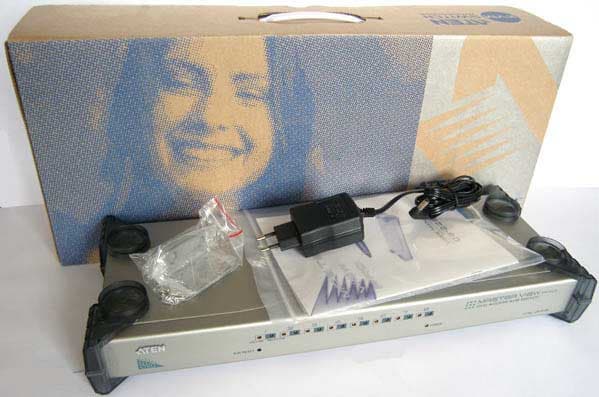

Комплект поставки

Состоит из самого устройства, блока питания, уголков для крепления в 19" стойку, инструкции по установке и эксплуатации и рекламного буклета с описанием продукции компании. Русского варианта описания нет. Всё это в небольшой (для данного комплекта) коробке серого картона с ручкой, стандартного дизайна для 19" устройств компании, с наклейкой с названием модели и краткими характеристиками сбоку.

Для серверного KVM с широким ассортиментом отдельно поставляемых кабелей отсутствие их в комплекте, скорее, плюс, чем минус, так как можно выбрать кабели именно той длины и с тем интерфейсом, которые нужны в данной конкретной инсталляции. Нам были предоставлены два кабеля длиной 1,8 метра, специально для тестов. Выглядят они как три отдельных толстых провода, объединённых изоляцией. Интерфейс подключения к KVM — DB-25, использовать стандартные кабели нельзя.

Знакомство

Продолговатая металлическая коробка, на лицевой стороне 16 индикаторов: активности канала и питания подключённых ПК. Также индикатор питания и кнопка перезагрузки устройства в отверстии, она нажимается чем-нибудь тонким.

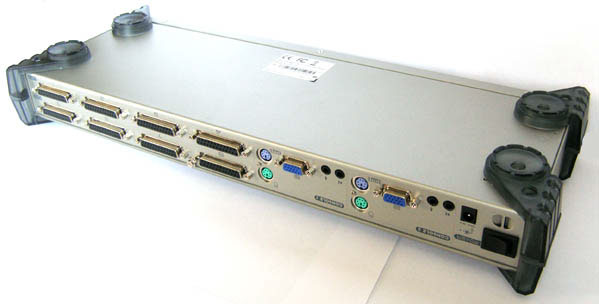

Все разъёмы для коммутации устройств находятся на задней панели, это DB-25 на каждый канал и две группы, для каждой консоли: VGA, два PS/2 и два миниджека. Кроме того там же гнездо для кабеля питания с клавишей отключения устройства.

Со всех четырёх углов ножки из полупрозрачного жёсткого пластика, каждая состоит из двух половинок, крепящихся отдельно, сверху и снизу. Между ними — резиновая прокладка. На столе такие ножки ведут себя намного хуже резиновых, скребутся и скользят, но они предназначены, прежде всего, для установки нескольких переключателей друг на друга, при этом нижние очень хорошо входят в верхние, и получается устойчивая конструкция. Если так поставить несколько переключателей, то резиновые ножки на нижнем явно не выдержат нагрузки. Если бы в комплекте были самоклеящиеся резиновые накладки на нижние ножки, то претензий не было бы.

Высота устройства составляет 1U, основной предполагаемый способ размещения — в серверной стойке. При этом накладки с углов снимаются, в комплекте есть два уголка, которые можно прикрутить как с передней, так и с задней стороны переключателя, для крепления, соответственно, к передней или задней стороне шкафа, на два винта. Вес самого устройства они выдерживают хорошо, хотя сторона, противоположная от закреплённой, имеет некоторый свободный ход. После присоединения кабелей он становится больше, и крепление уже не кажется полностью надёжным. Надо каким-то образом уложить провода, чтобы они не создавали нагрузки на переключатель. Было бы неплохо предусмотреть опционально рельсы для крепления KVM и укладки кабелей.

На нижней поверхности этикетка с информацией о производителе, модели, месте изготовления и т.д. Устройство достаточно легко разбирается (и также легко, и без потерь собирается обратно), поэтому удалось рассмотреть его содержимое.

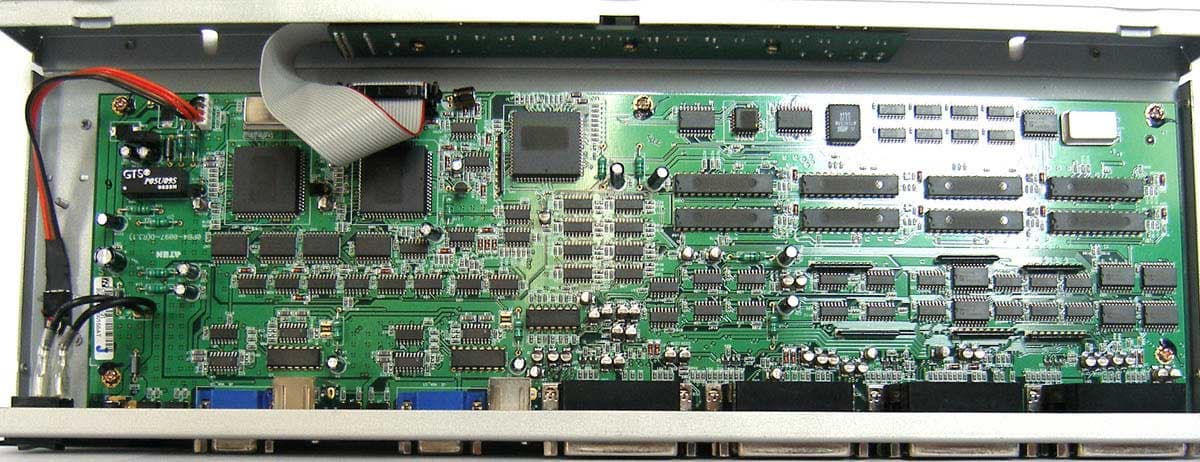

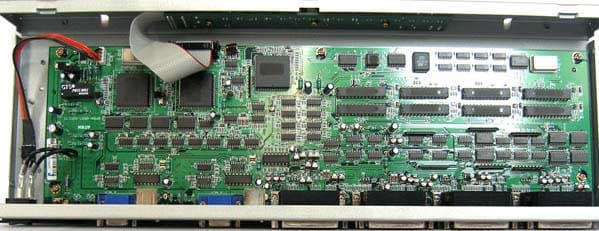

Монтаж выполнен на двух печатных платах, на маленькой за лицевой панелью смонтированы индикаторы и кнопка перезагрузки. Основной монтаж на главной плате, неопознанный элемент вынесен, с целью охлаждения на шасси. Маркировка главных микросхем спилена, однако в больших квадратных легко угадываются ASIC, производства самой Aten. Видно большое количество RC-фильтров, электронные коммутаторы производства Philips. Монтаж аккуратный.

Эксплуатация

После подключения кабелей и питания, устройство готово к работе. Переключение между каналами происходит с задержкой около двух секунд. Проблем в процессе эксплуатации не возникло, необходимости в перезагрузке — тоже. Всё работает описанным в руководстве образом. В промежутках между переключениями нет ощущения, что между консолью и системным блоком что-то ещё присутствует.

Обязательно использование дополнительного питания, при условии полного обесточивания всех подключённых к переключателю ПК (вплоть до выдёргивания питающего кабеля из сети) переключатель будет работать, а это значит, что будет сохранено положение регистров (Lock) для каждого порта и выбранный порт. Прочие настройки сохраняются в энергонезависимой памяти.

Тестовый стенд

Состоял из мониторов Benq FP93GP и RoverScan Maxima 175 (MVA) со встроенным звуком, интегрированного звука на материнских платах, видеокарт Radeon 9600 Pro от Gigabyte и Radeon X550 неизвестного происхождения, клавиатур Mitsumi Ergo Classic и Chicony KTP-7903, мышей Microsoft IntelliMouse Explorer v1.0, Logitech M-BD69 и Genius Ergo 525. А также некоторого количества ПК и серверов под управлением Windows от 98 через все промежуточные версии до Vista, и Linux, правда, без графического интерфейса.

Для проверки качества был дополнительно использован домашний компьютер:

  • Видеокарта Asus Radeon X1600 512 Mb DVI Dual Link + VGA
  • Кабель VGA от Sony более сантиметра в сечении с двумя ферритовыми кольцами
  • Монитор ViewSonic VP2130b (MVA OD) 1650x1080@60 Гц
  • Клавиатура MS Natural Multimedia Keyboard
  • Мышь A4 Tech RP-680
  • Звуковая карта Creative SB Live! 24bit
  • Колонки Microlab Solo 1 MK-3

Деградации звука на слух не выявлено, все клавиатуры, мыши и мониторы определялись автоматически при подключении и функционировали в полном объёме. Частота опроса мыши не менее 125 Гц (на момент тестов более скоростных не было под рукой). Снижения качества изображения при подключении по VGA также практически не было. KVM эксплуатировался на рабочем месте, в обычном режиме, две недели.

Cascade

На сайте производителя имеется специальная страничка, содержащая список совместимых устройств, работающих друг с другом в режиме каскада. Для героя сегодняшнего обзора, помимо той же модели и четырёхпортовой сестры, это CS-9134 и Aten CS-9138. Также CS-128A, CS-124A — эти подобны описанной модели, только PS/2, старые и простые, не стоечные. И, наконец, CS-138A, очень похожий на CS-9138, и CS-88A, планировалась для тестов, но, по информации производителя, выпуск её прекращён. Достаточно широкий список. Соединение этих KVM между собой осуществляется теми же кабелями, что и подключение к ПК. К одному из них, выбранному за главного, можно подключить восемь других, далее каскадировать в рассматриваемом случае нельзя. Так и получится, при условии, что все будут восьмипортовыми (можно использовать и четырёхпортовые) 9 KVM и 64 ПК. На главном устройстве каждый порт может быть подключён как к ПК, так и к другому KVM. По сбору конструкции надо включить сначала мастер, и только после этого — все коммутаторы второго уровня. С него можно управлять всей инсталляцией.

Производителем заявлена работа четырёх пользователей одновременно в пределах всей инсталляции. При этом с мастера можно работать только с одним портом одновременно на любом подключённом KVM, при попытке доступа к другому порту (с другой консоли мастера) в пределах того же устройства выдаётся сообщение, что оно занято, как и при попытке одновременного доступа с двух консолей к одному порту в пределах самого мастера. Чем обусловлено ограничение в четыре пользователя — не понятно, а возможности проверить не было. По идее, при использовании девяти CS-228 имеется две консоли на мастере, и по одной свободной на каждом ведомом устройстве — второй консольный порт используется для каскадирования. Должно получаться, что с каждого ведомого KVM можно получать доступ к одному из подключённых к нему ПК, и одновременно работать на любом другом ПК с мастера. Итого должно получиться девять пользователей. Но, видимо, есть какие-то неявные технические ограничения.

С учётом наличия на заказ кабелей до десяти метров длиной, инсталляция может также служить целям покрытия небольшой, но всё-таки территориально распределённой площадки. Примером может быть СКС здания с выделением для каждого этажа не только этажного коммутатора ЛВС, но и локальной серверной комнаты, обслуживающей нужды подразделения. Или несколько рядом расположенных серверных шкафов, в которых работают параллельно несколько человек. И всё же главный бонус от наличия двух консолей в том, что локальной инсталляцией можно управлять не только с главного устройства в каскаде, но и с локального, что обычно намного удобнее.

Конкретную реализацию каскадирования и, особенно, качество видеосигнала при использовании длинных кабелей, планируется рассмотреть в дальнейшем.

Управление

Горячие клавиши служат только для вызова меню, так как для управления этой моделью особого интереса не представляют, по причине большей привлекательности OSD, On Screen Display. Это очень мощный и удобный инструмент для полного контроля всех доступных функций, выглядит как наложенная на текущий клиентский видеоряд картинка-меню с названием опций и соответствующими активными клавишами. Кроме клавиш можно выбирать пункты меню мышью.

Основное окно — самая частая задача, переключение портов. Кроме того можно инициировать автоматическое сканирование и посмотреть состояние всех портов. При условии каскадного подключения нескольких устройств, все они управляются с одного, первого в каскаде. Каждому порту можно задать вразумительное имя из 15 букв. Устройство можно защитить от несанкционированного доступа паролем, для реализации защиты есть «Lock console». Доступно также много настроек, хорошо описанных в руководстве пользователя, приведем часть их.

Выбор способа отображения информации:

  • все порты
  • назначенные в списке быстрого просмотра
  • именованные
  • входящие в любой из двух предыдущих списков
  • подключённые к которым ПК запитаны
  • запитанные и входящие в список быстрого просмотра

Служебные параметры:

  • отображение на консоли текущего порта или его имени
  • продолжительность этого отображения
  • позиция на экране
  • задержка на каждом порте при автосканировании
  • задержка до разблокировки управляемого ПК, чтобы освободить доступ к нему с другой консоли
  • горячая клавиша для вызова экранного меню (вариантов два только, дефолтный Ctrl+Ctrl можно заменить на ScrlLock+ScrlLock)
  • очистка списка имён для портов и возврат к заводским настройкам

Кроме того, настраивается учётная запись администратора (пароль) и пользователей (логин/пароль), отдельно для каждой консоли, с назначением каждому пользователю отдельной группы доступных для управления ПК.

Все подсоединённые ведомые устройства также отображаются в главном меню мастера, при этом номера портов на них двузначные, первая цифра — номер порта главного KVM, а вторая — номер порта KVM второго уровня, к которому уже подключён целевой ПК. Например, 7-3 для ПК, который подключён к третьему порту ведомого коммутатора, подключённого к седьмому порту ведущего. Управление из единого меню удобно не только само по себе, но и в плане структурирования доступа.

При обращении двух пользователей с равными правами к одному целевому порту приоритет имеет тот, кто обратился раньше. Администратора это не касается. После прекращения активности пользователя, через заданный промежуток времени порт освобождается. Хотя при обращении к заблокированному порту и выдаётся предупреждение, и невозможно управление, однако можно наблюдать, что происходит на экране.

Доступность

Цена переключателя для своей функциональности невысока, на момент написания обзора — менее 400 долл., и от 20 до 40 долл. за кабель, в зависимости от длины. Средняя розничная цена KVM в Москве, актуальная на момент чтения вами данной статьи: $584(6)

Выводы

Качественный коммутатор консоли с расширенной функциональностью за счёт возможности работы с двух консолей. Цена адекватная. Особенно уместен при работе в режиме каскада на втором уровне, в физическом удалении от главного устройства.

Достоинства

  • Отличный прочный металлический корпус
  • Превосходная реализация интерфейса VGA
  • Один кабель до разъёма VGA — уменьшает путаницу в шкафу
  • Наличие под заказ кабелей длиной 1,8, 3, 5 и 10 метров с интерфейсом PS/2 и поддержкой звука
  • Качественные микросхемы, качественный монтаж
  • Возможность работы с двух консолей, с любым компьютером в инсталляции, одновременно, но не с одним и тем же
  • Объединение в каскад для контроля до 64 ПК из единой точки входа
  • Отлично реализованное управление через OSD
  • Тонкая настройка прав пользователей, в том числе для всего каскада из одной точки входа
  • Отличное соотношение «цена-качество», и не за счёт снижения качества

Недостатки

  • Невозможно использование стандартных кабелей вместо фирменных
  • В шкафу крепится не очень надёжно

Особенности

  • Коммутация звуковых каналов, возможно, найдёт спрос, но нам трудно представить такой вариант
  • Не работает без дополнительного питания

Рекомендации производителю

  • Сделать опциональные рельсы для монтажа в стойку с функциональностью управления кабелями
  • Вложить в комплект самоклеящиеся резиновые ножки для более удобного размещения на столе или полке
  • Заменить возможность коммутации звука на возможность коммутации USB 2.0 хаба. Коммутация звука у него, кажется, лишняя

Варианты использования

В серверной комнате или шкафу, территориально удалённом от содержащего главный KVM в каскаде, в качестве ведомого устройства. В таком случае удобно одновременно или по очереди работать как с мастера, так и с него. Параллельная работа двух пользователей в пределах одной серверной стойки с разными серверами нам кажется надуманной, но в жизни бывает по-разному.

Возможен вариант, когда герой сегодняшнего обзора будет использоваться как настольный при наличии двух рабочих мест администраторов в одной комнате. При этом каждому достаётся порт на свою машину, порт на стенд, и четыре порта на серверы. За счёт кабелей длиной десять метров серверы могут располагаться за стеной, что является, как нам кажется, единственным правильным решением. И оба технических работника могут оперировать всеми устройствами. В таком раскладе поддержка звука выглядит вполне уместной, но его переключение только вместе с консолью — неудобно. И сильно не хватает поддержки USB.

А можно и не задействовать специфику этого KVM и использовать его как базовый вариант, забыв о звуке и второй консоли, благо отличие в цене не очень большое.



Автор благодарит компанию ComDiv и лично Марата Курьянова за предоставленный для стенда монитор Benq FP93GP
Переключатель для тестирования предоставлен официальным дистрибутором компании Aten компанией Colan
