Очередным продуктом в стиле RGB, с которым мы познакомимся, станет бюджетный блок питания компании Thermaltake, имеющий название Thermaltake Smart BX1 RGB 750W. Это старшая модель из группы БП Smart BX1 RGB, в которой еще есть источники питания мощностью 550 и 650 Вт. Также не стоит путать эту группу с блоками питания с похожими названиями: Smart RGB и Smart Pro RGB.

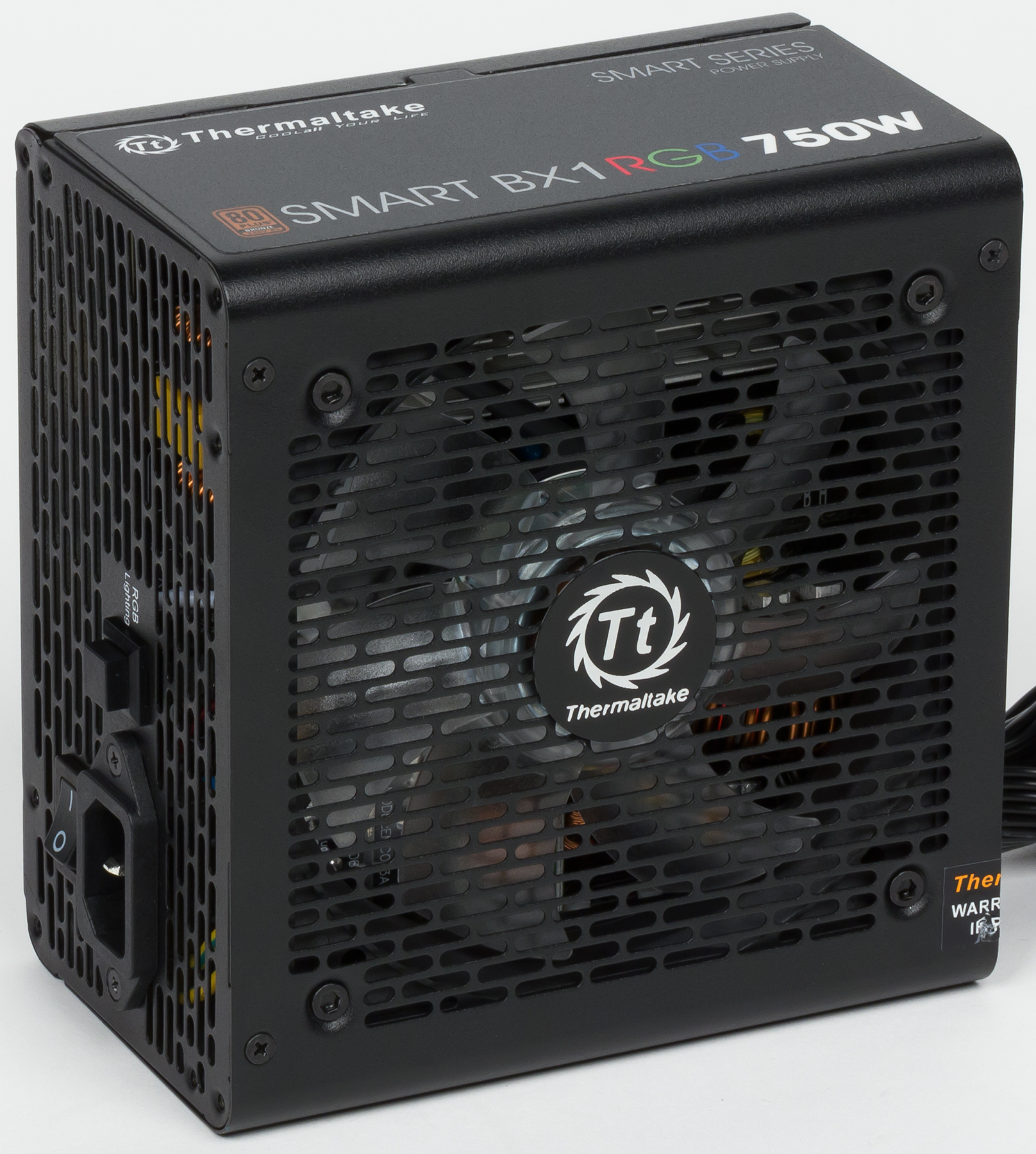

Во внешнем оформлении Thermaltake Smart BX1 RGB 750W обращает на себя внимание штампованная решетка над вентилятором. Не слишком понятно, чем руководствовались разработчики, устанавливая решетку со столь высоким аэродинамическим сопротивлением, так как с первого взгляда понятно, что эффективная рабочая поверхность у нее составляет менее половины от общей площади. Возможно, технические параметры были просто принесены в угоду дизайну. Отметим и закругленные ребра между верхней и боковыми гранями в продольном направлении. В принципе, это должно повышать жесткость конструкции, но и с точки зрения внешнего вида решение вполне удачное.

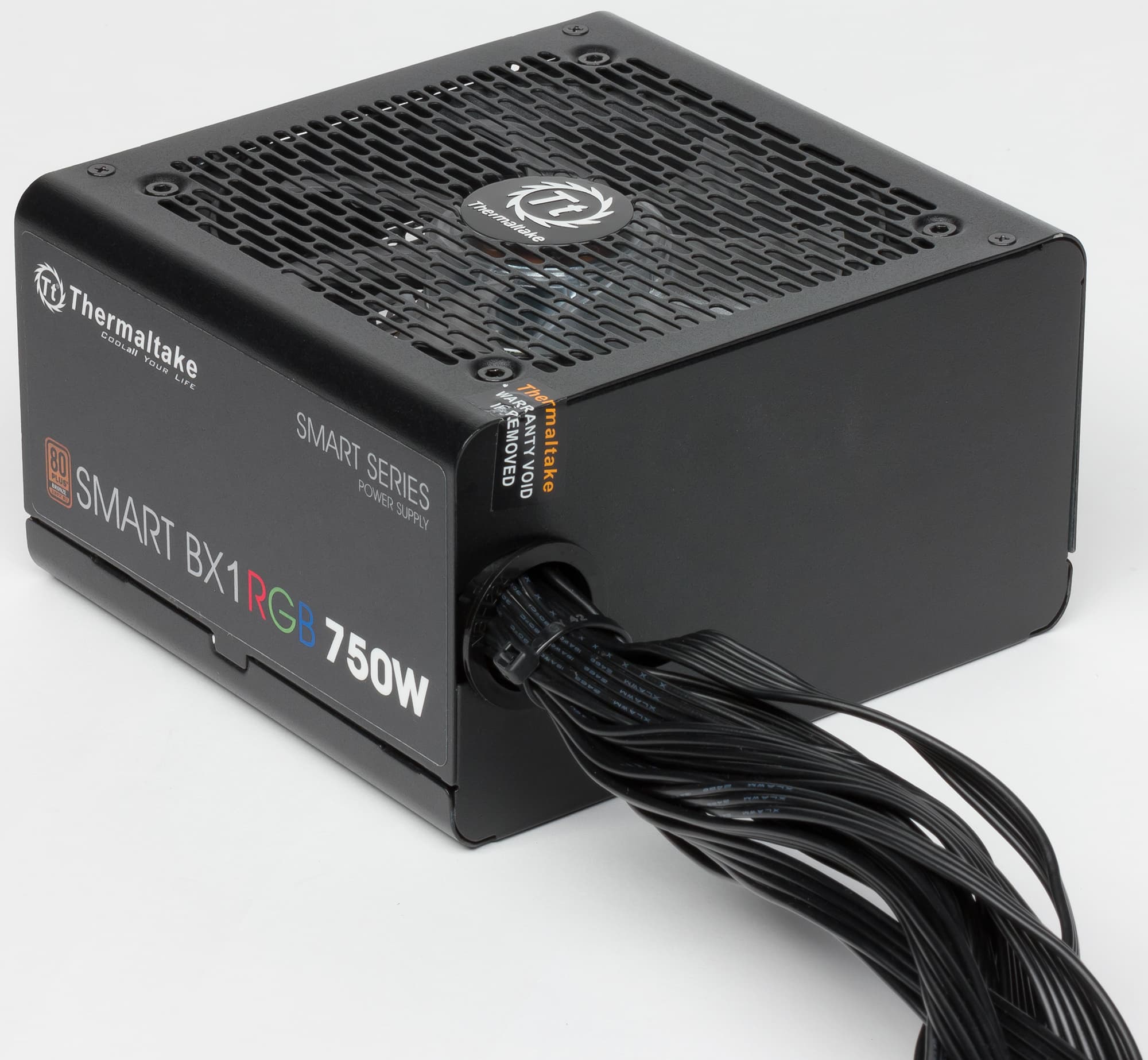

Длина корпуса блока питания составляет стандартные 140 миллиметров, покрытие матовое с мелкой фактурой. Вентилятор, как мы уже сказали, закрывает штампованная решетка с сотовой структурой. Возможно, идея использования именно штампованной решетки заключается в повышении общей жесткости конструкции и снижении паразитных призвуков, появляющихся из-за вибраций.

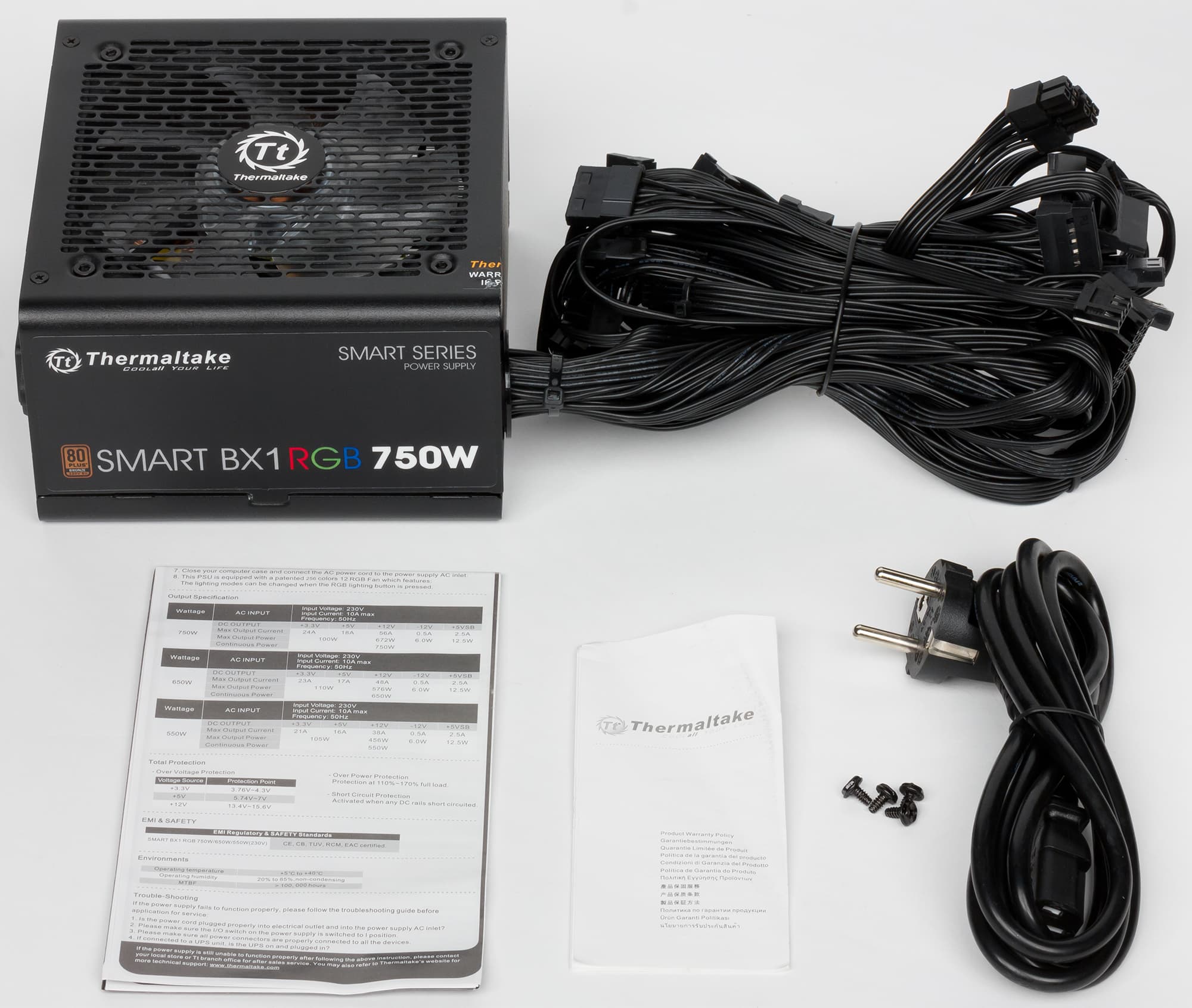

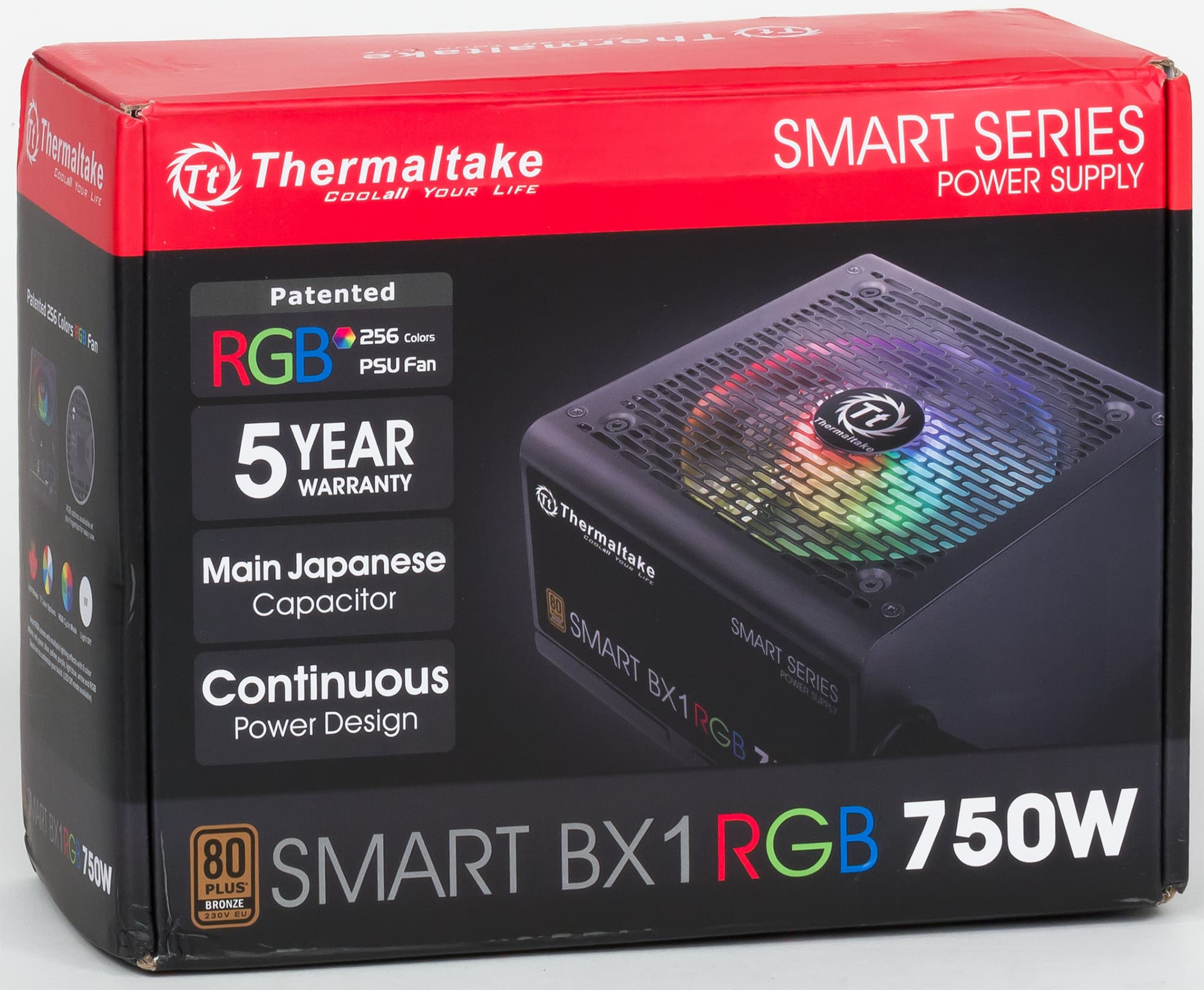

Поставляется блок питания в упаковке для розничной продажи, представляющей собой картонную коробку с матовой цветной полиграфией. Коробка достаточно компактная, к прочности упаковки также претензий нет.

Характеристики

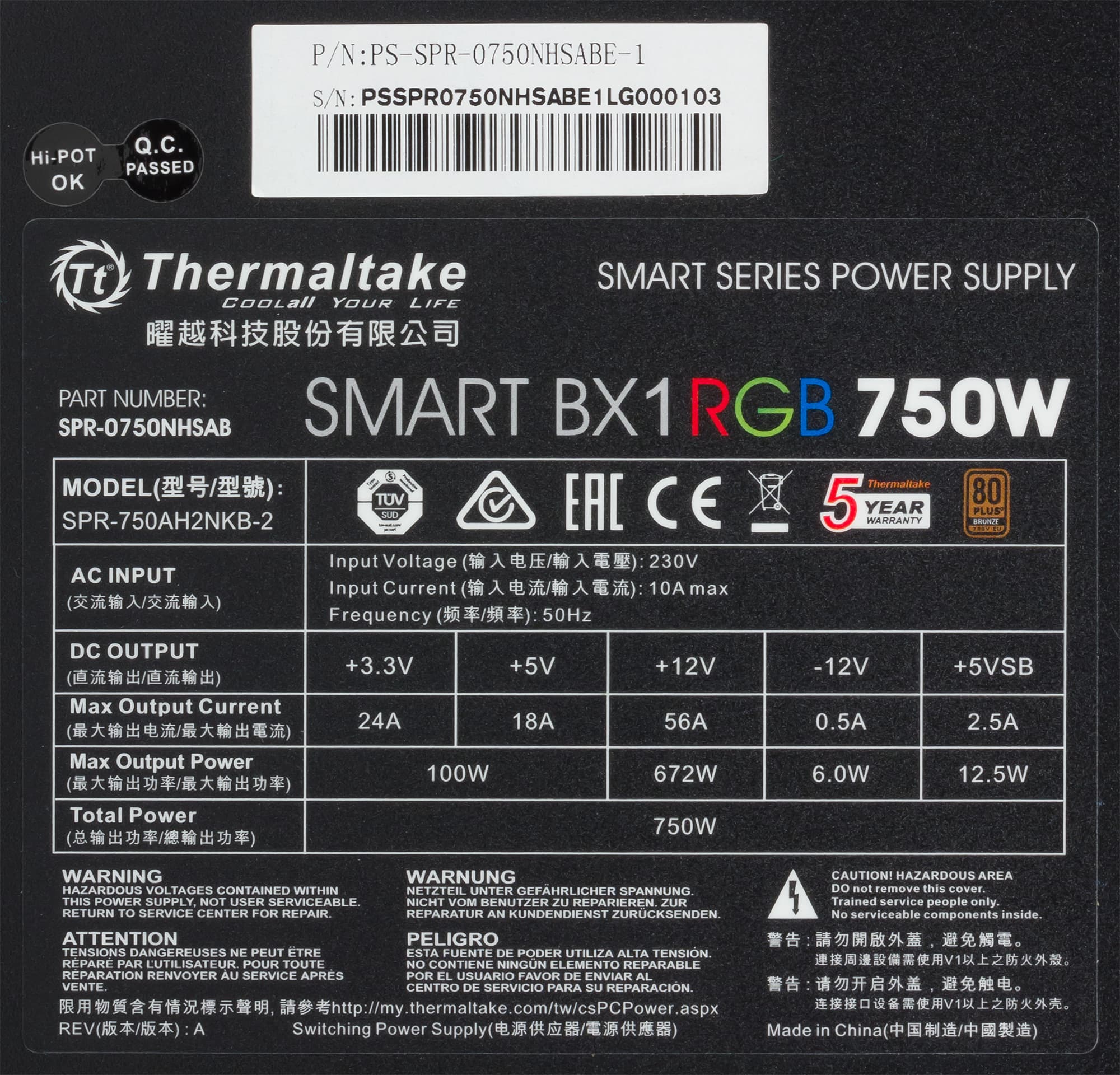

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 672 Вт, что является низким показателем для современных решений подобной мощности. По причине слишком низкой заявленной нагрузочной способности по каналу +12VDC основные тесты были проведены до максимальной общей мощности 700 Вт.

Провода и разъемы

Наименование разъема Количество разъемов Примечания
24 pin Main Power Connector 1 разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector 1 разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector 4 на двух шнурах
4 pin Peripheral Connector 4 эргономичные
15 pin Serial ATA Connector 8 на двух шнурах
4 pin Floppy Drive Connector 1

Длина проводов до разъемов питания

  • до основного разъема АТХ — 62 см
  • до процессорного разъема 8 pin SSI —70 см
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 15 см до второго такого же разъема
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 15 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 53 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до первого разъема SATA Power Connector — 53 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до первого разъема Peripheral Connector («молекс») — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема, плюс еще 15 см до разъема питания FDD

Длина проводов является достаточной для комфортного использования в современных корпусах типичных габаритов: максимальная длина проводов до разъема питания процессора составляет около 70 сантиметров. Таким образом, с абсолютным большинством современных корпусов проблем быть не должно.

Распределение разъемов по шнурам питания не самое удачное, так как полноценно обеспечить питанием несколько зон установки накопителей будет проблематично, но в случае типовой системы с парой накопителей сложности маловероятны.

С положительной стороны отметим использование исключительно ленточных проводов для подключения компонентов системного блока.

Схемотехника и охлаждение

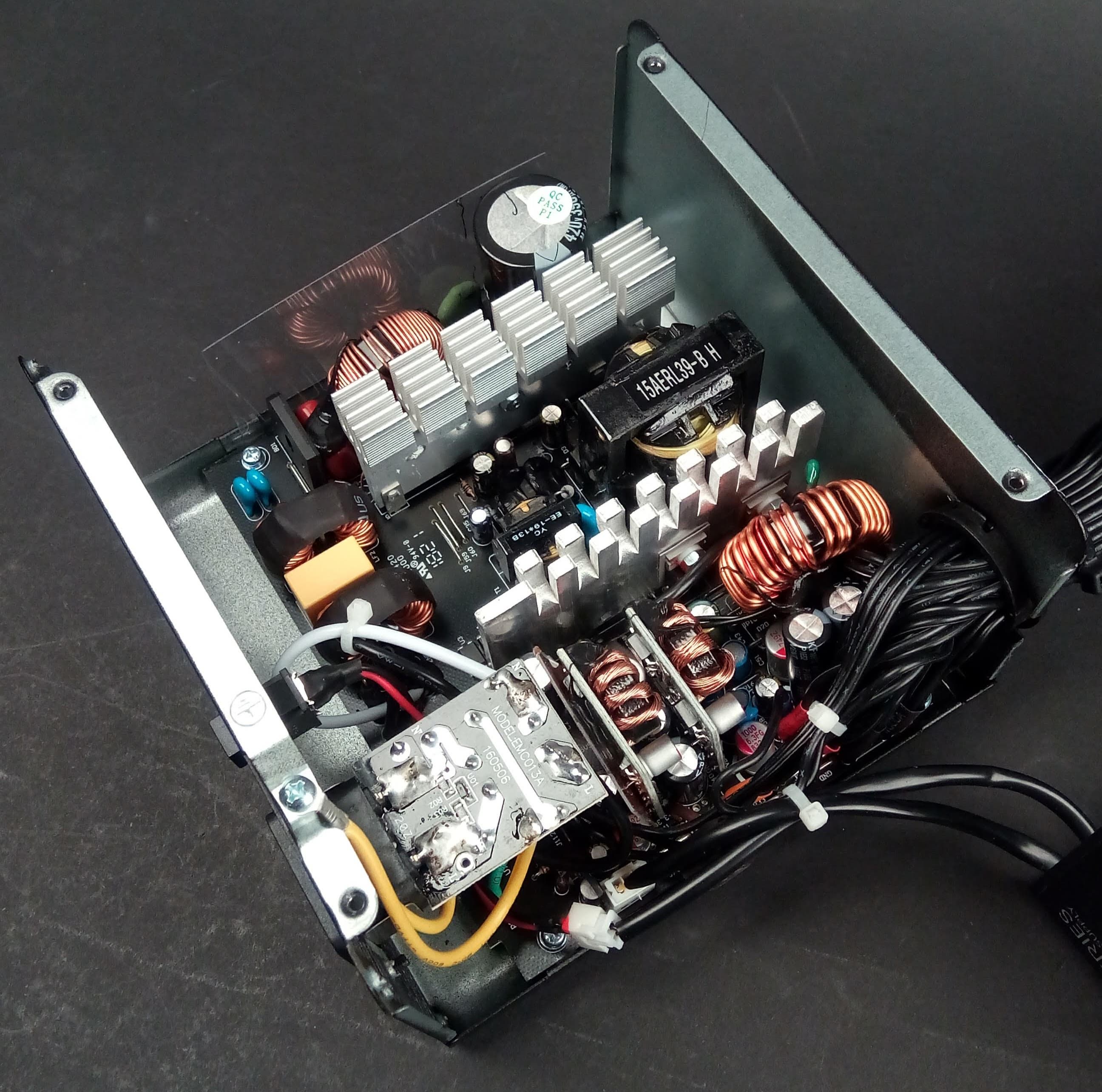

Основные полупроводниковые элементы установлены на двух радиаторах среднего размера с оребрением. Независимые источники +3.3VDC и 5VDC установлены на дочерних печатных платах и, по традиции, дополнительных теплоотводов не имеют — это вполне типично для блоков питания с активным охлаждением.

Присутствует вполне полноценный сетевой фильтр на основной плате, включающий варистор и предохранитель. Также имеется фильтр коммутационных помех, собранный на сетевом разъеме. Блок питания оснащен активным корректором коэффициента мощности. Источник питания рассчитан на работу в электросетях с номинальным напряжением 230 вольт, то есть имеет стандартный, а не расширенный диапазон питающих напряжений.

В блоке питания установлены преимущественно конденсаторы под торговой маркой Capxon, также тут присутствует высоковольтный конденсатор Rubycon.

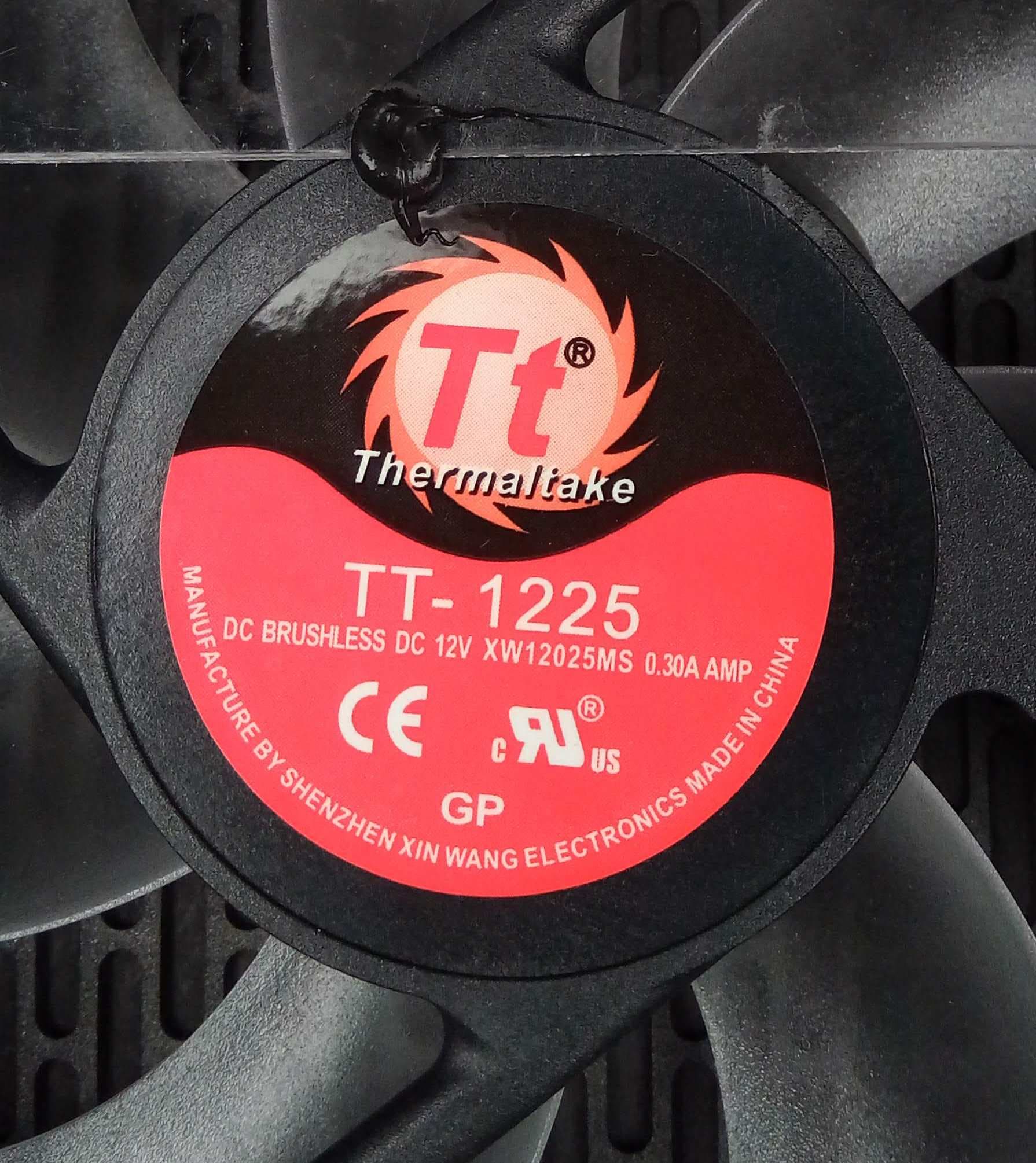

В блоке питания установлен вентилятор типоразмера 120 мм с RGB-подсветкой. Вентилятор основан на подшипнике скольжения. Подсветка управляется при помощи одной кнопки, расположенной на внешней стенке блока питания. При нажатии кнопки происходит перебор фиксированных вариантов подсветки, никаких пользовательских настроек тут не предусмотрено.

Измерение электрических характеристик

Далее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования.

Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:

Цвет Диапазон отклонения Качественная оценка
  более 5% неудовлетворительно
  +5% плохо
  +4% удовлетворительно
  +3% хорошо
  +2% очень хорошо
  1% и менее отлично
  −2% очень хорошо
  −3% хорошо
  −4% удовлетворительно
  −5% плохо
  более 5% неудовлетворительно

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Нагрузочная способность канала +3.3VDC находится на низком уровне, но работоспособность БП сохраняется.

Кросс-нагрузочная характеристика

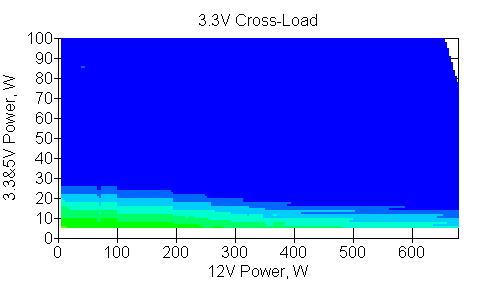

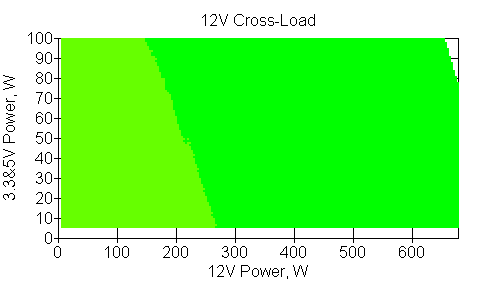

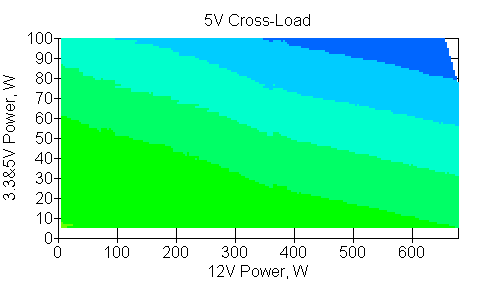

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC не превышают двух процентов в сторону увеличения значения во всем диапазоне мощности, что является очень хорошим результатом.

При типичном распределении мощности по каналам отклонения от номинала не превышают 2% по каналам +12VDC и +5VDC и 5% по каналу +3.3VDC. Нагрузочная способность канала +3.3VDC в целом является не очень высокой.

Данная модель БП хорошо подходит для мощных современных систем из-за высокой практической нагрузочной способности канала +12VDC.

Нагрузочная способность

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3% при использовании фиксированного шнура питания.

В случае видеокарты с двумя разъемами при использовании одного шнура питания максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%.

В случае видеокарты с двумя разъемами питания при использовании двух шнуров питания максимальная мощность по каналу +12VDC составляет не менее 300 Вт при отклонении в пределах 3%.

При нагрузке через четыре разъема PCI-E максимальная мощность по каналу +12VDC составляет не менее 650 Вт при отклонении в пределах 3%.

В случае системной платы максимальная мощность по каналу +12VDC составляет свыше 150 Вт при отклонении 3%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт.

Экономичность и эффективность

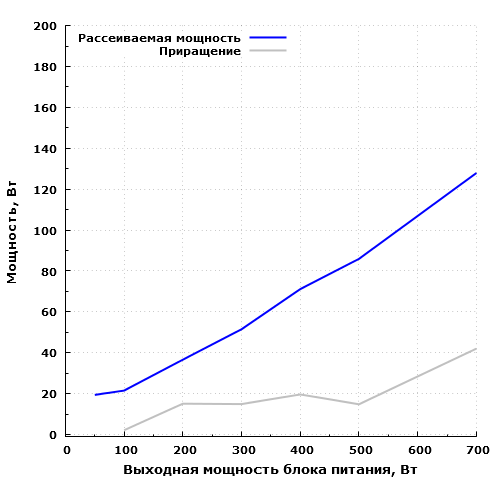

На мощности 700 Вт блок питания рассеивает около 128 Вт, на мощности 50 Вт — около 19 Вт. 60 Вт он рассеивает на мощности около 340 Вт, а 100 Вт — примерно на 560 Вт. Таким образом, экономичность можно считать удовлетворительной.

Что касается работы в малонагруженных и ненагруженных режимах, то тут все весьма достойно: в дежурном режиме сам по себе БП потребляет около 0,3 Вт.

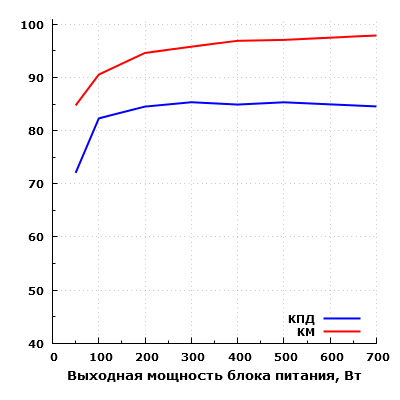

Эффективность БП находится на относительно невысоком уровне. Согласно нашим измерениям, КПД данного блока питания достигает значения свыше 84% в диапазоне мощности от 200 до 700 ватт, максимальное зарегистрированное значение составило 85% на мощности 300 Вт. КПД на мощности 50 Вт составил около 72%.

Температурный режим

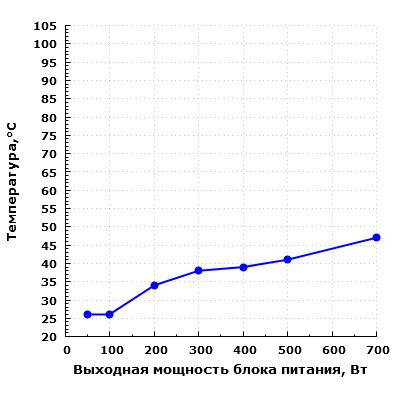

К температурному режиму претензий нет, даже на максимальной мощности температура конденсаторов не превышает 60 градусов.

Акустическая эргономика

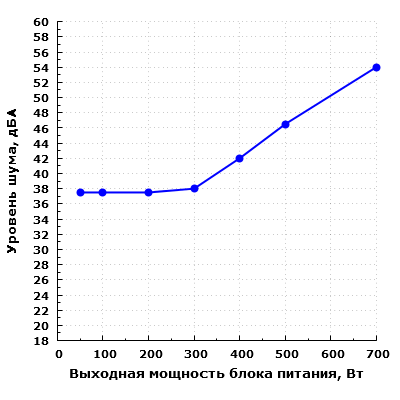

При подготовке данного материала мы использовали следующую методику измерения уровня шума блоков питания. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

При работе в диапазоне до 300 Вт включительно шум можно охарактеризовать, как находящийся на уровне выше среднетипичного для жилого помещения в дневное время суток, но, тем не менее, шум еще остается в эргономичных пределах. Дальнейшее повышение мощности нагрузки приводит к сильному увеличению уровня шума блока питания: уже при работе на мощности 400 Вт шум довольно высокий, а при работе на мощности 700 Вт шум становится очень высоким не только для жилого, но и для офисного помещения. Таким образом, с точки зрения акустической эргономики данная модель обеспечивает относительный комфорт при выходной мощности в пределах 300 Вт.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и с выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра. На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

В режиме ожидания шум электроники почти полностью отсутствует. В целом шум электроники можно считать относительно низким: в режиме холостого хода его значение превысило фоновый шум на 10 дБА.

Потребительские качества

Модель Thermaltake Smart BX1 RGB 750W ориентирована на не слишком притязательных пользователей. Из заметных для некоторых потребителей достоинств можно выделить RGB-подсветку, сделав поправку на то, что пользовательское управление подсветкой заключается в переборе заранее заложенных вариантов. Акустическая эргономика у БП, даже по меркам игровых моделей, не впечатляющая, к этому надо быть готовым. Нагрузочная способность канала +12VDC очень хорошая, но надо понимать, что максимальное потребление по линии 12 В не может превышать 670 Вт, цифра 750 Вт в названии модели не должна вводить в заблуждение. Также отметим использование ленточных проводов для подключения компонентов системного блока, что повышает удобство при сборке.

Итоги

Розничная цена Thermaltake Smart BX1 RGB 750W на момент подготовки обзора составляла немногим более 6000 рублей, так что у этой модели есть ряд сильных конкурентов — правда, бо́льшая их часть будет без RGB-подсветки. С другой стороны, функция подсветки тут реализована в несколько упрощенном варианте, который позволяет лишь переключаться между несколькими предустановленными «полноцветными» вариантами.

Блок питания Thermaltake Toughpower DPS G RGB 750W Gold

Конечно, у Thermaltake есть и модели классом повыше, которые имеют заметно лучшие потребительские качества, включая программное управление подсветкой. Например, можно вспомнить Thermaltake Toughpower DPS G RGB Gold 2016 года — очень интересное решение, способное обеспечить питанием почти любую домашнюю систему уже без компромиссов, присущих доступной серии Smart.
