Обзор яркого 4К DLP-проектора Acer P8800

Паспортные характеристики, комплект поставки и цена

Технология проецирования DLP, 6 сегментов в светофильтре (RGBYCW), скорость 2×
Матрица один чип DMD
Разрешение 3840×2160 в режиме эмуляции
Объектив 2×, F1,71—F2,59, f = 19,98—39,81мм
Источник света ртутная лампа высокого давления (UHP), 465 Вт
Срок службы лампы 2000/3000 ч в зависимости от режима
Световой поток 5000 лм
Контрастность 1 000 000 : 1 (full on/full off, динамическая)
Размер проецируемого изображения, диагональ, 16:9 (в скобках — расстояние до экрана при крайних значениях зума) минимум 2,1 м (2,5—5,0 м)
максимум 7,6 м (8,94—17,88 м)
Интерфейсы
  • видеовход HDMI (2.0, HDCP 2.2)
  • видеовход HDMI, 2 шт.
  • видеовыход HDMI (сквозной от HDMI 3)
  • видеовход, DisplayPort
  • видеовход VGA, Mini-D-sub 15 pin (совместим с компьютерными RGB-сигналами и компонентными Y/Cb/Cr(Y/Pb/Pr)-сигналами)
  • удаленное управление по RS-232C, D-sub 9 pin (m)
  • управление экраном, гнездо миниджек 3,5 мм, 12 В, 2 шт.
  • подключение проводного пульта ДУ, гнездо миниджек 3,5 мм
  • дистанционное управление по Ethernet, 100 Base-TX / 10 Base-T, RJ45
  • выход питания (5 В / 1,5 А) / сервисный вход, USB Type A
Форматы входного сигнала аналоговые RGB-сигналы: до 1080/60p
цифровые сигналы (HDMI/DisplayPort): до 2160/60p (отчет MonInfo для HDMI 2.0, отчет MonInfo для DisplayPort)
Уровень шума 29/32 дБ в зависимости от режима
Особенности
  • технология увеличения разрешения XPR
  • сдвиг объектива ±80% по вертикали и ±35% по горизонтали
  • поддержка анаморфотного объектива
  • поддержка контента BT.2020 и HDR
  • поддержка протокола Crestron eControl
  • разъем для кенсингтонского замка и штырь для тросика
Размеры (Ш×В×Г) 550×192×500 мм (с выступающими частями)
Масса 16,5 кг
Потребляемая мощность (220—240 В) 585 Вт нормальная работа, 470 Вт экономичный режим, менее 0,5 Вт в режиме ожидания (режим Eco)
Напряжение питания 100—240 В, 50/60 Гц
Комплект поставки
  • проектор с крышкой на объективе
  • кабель питания (европейская вилка)
  • ИК-пульт ДУ и два элемента питания ААА для него
  • винт М8 с кольцом, 2 шт., и винт М3
  • краткое руководство
  • гарантийный талон и дополнительная документация
  • CD-ROM c инструкциями по эксплуатации на нескольких языках, PDF-файлы, есть на русском языке
Ссылка на сайт производителя Acer P8800
Средняя текущая цена
Розничные предложения

Внешний вид

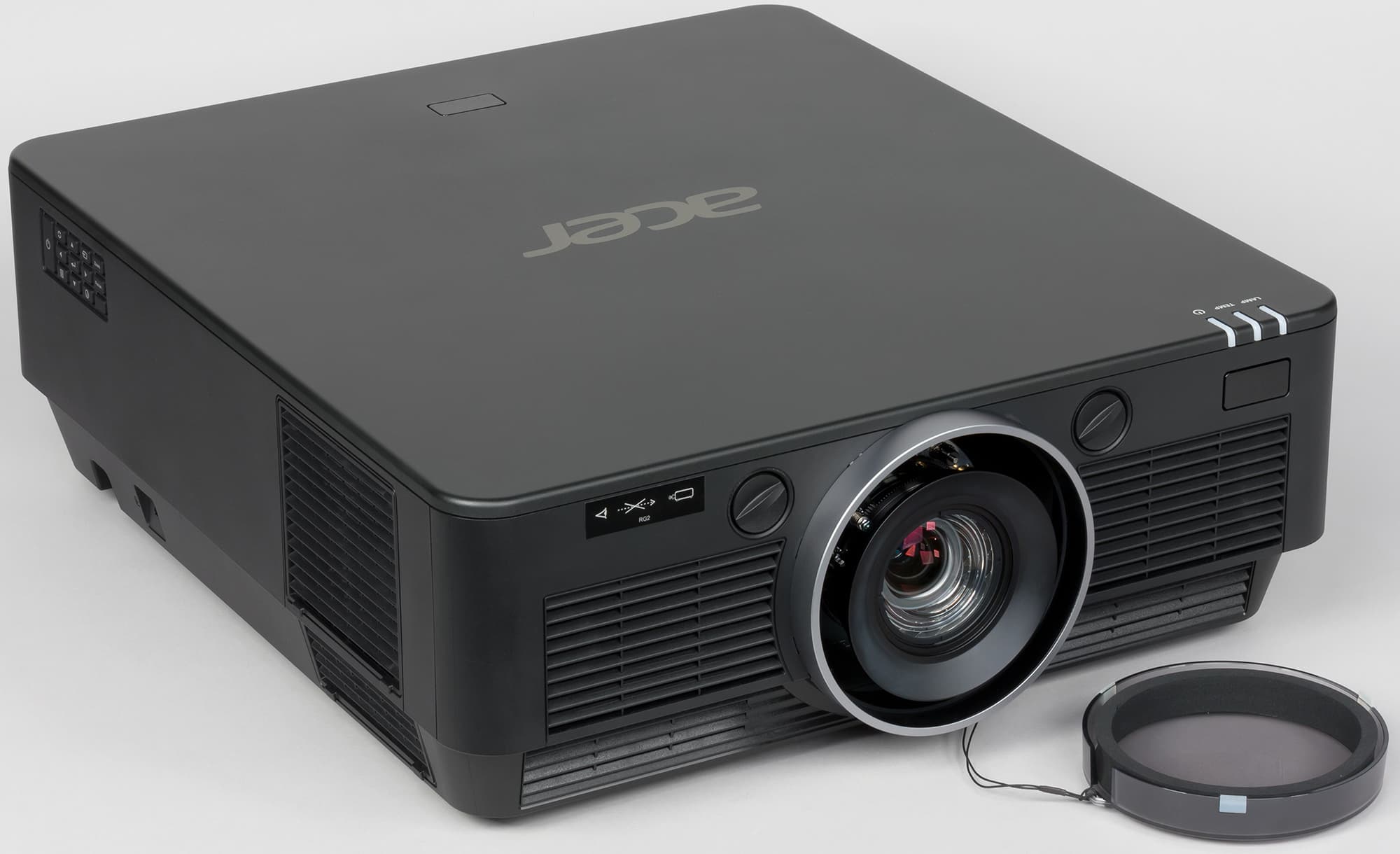

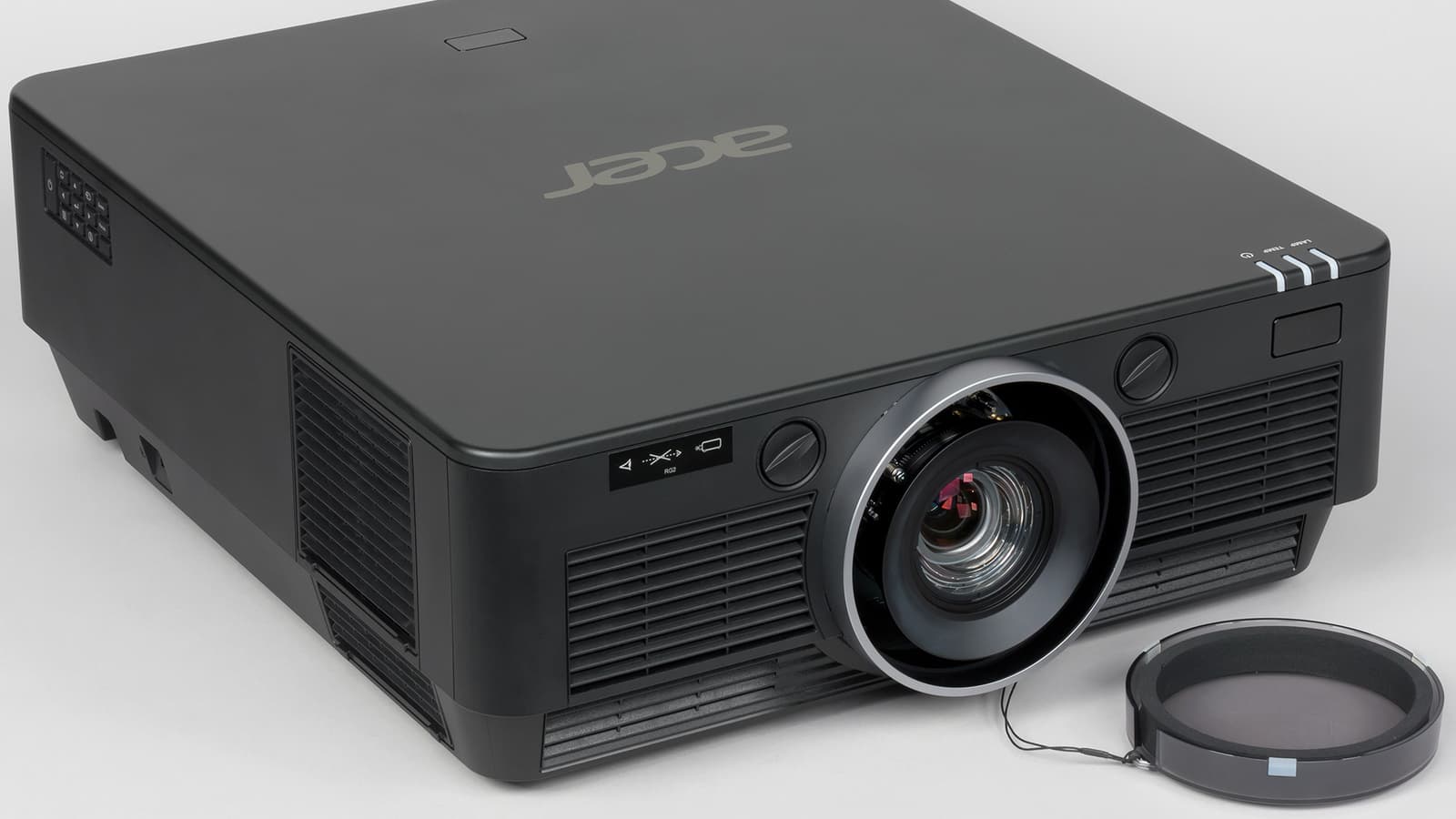

Дизайн строгий, он подошел бы домашнему кинотеатральному проектору высокого класса. Внешние панели корпуса проектора изготовлены из пластика с черным матовым покрытием. Ниша объектива — из алюминиевого сплава с матовым серебристым покрытием. Бленда объектива, как и его корпус также металлические. Компоновка симметричная — ось объектива совмещена с продольной осью корпуса проектора, — что приятно с эстетической точки зрения и несколько облегчает установку проектора. На правом боку ближе к задней части размещены кнопки управления, а ближе к передней — съемные вентиляционные решетки, за которыми, по всей видимости, можно разместить опциональные воздушные фильтры. На стыке днища и правого бока есть стальной штырь в нише, за который проектор можно пристегнуть к чему-то массивному, чтобы не украли. Рядом находится разъем для кенсингтонского замка.

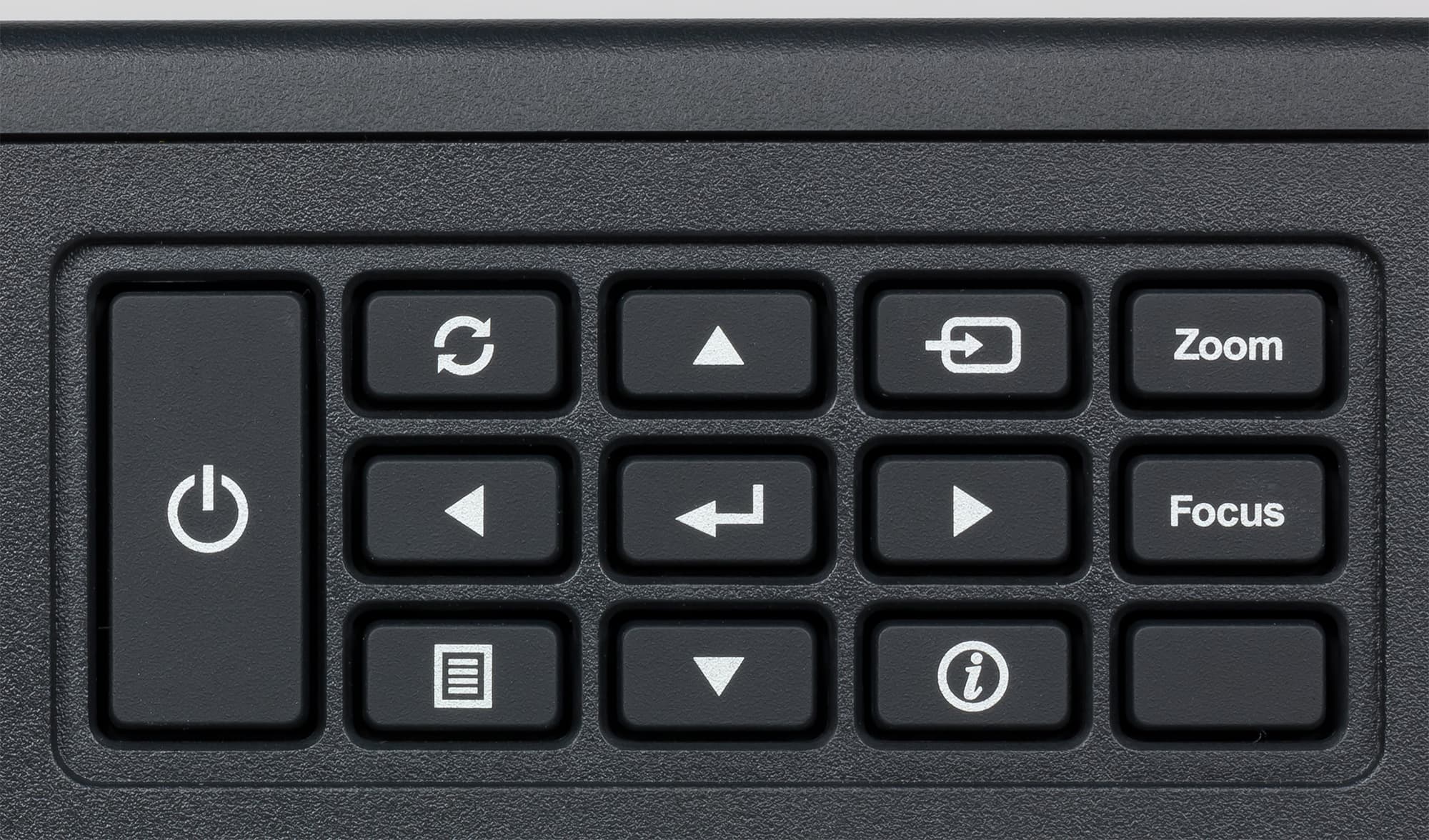

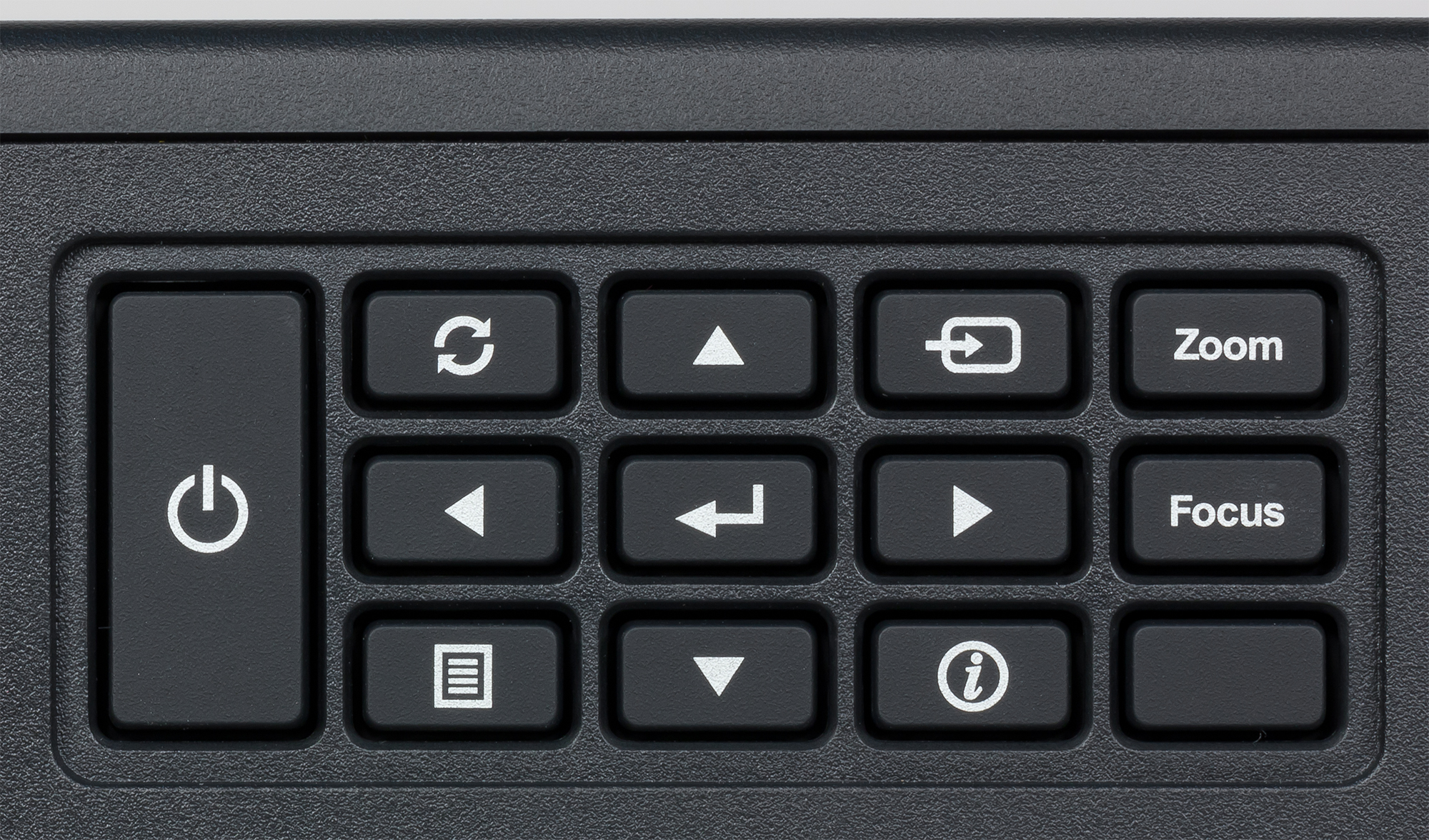

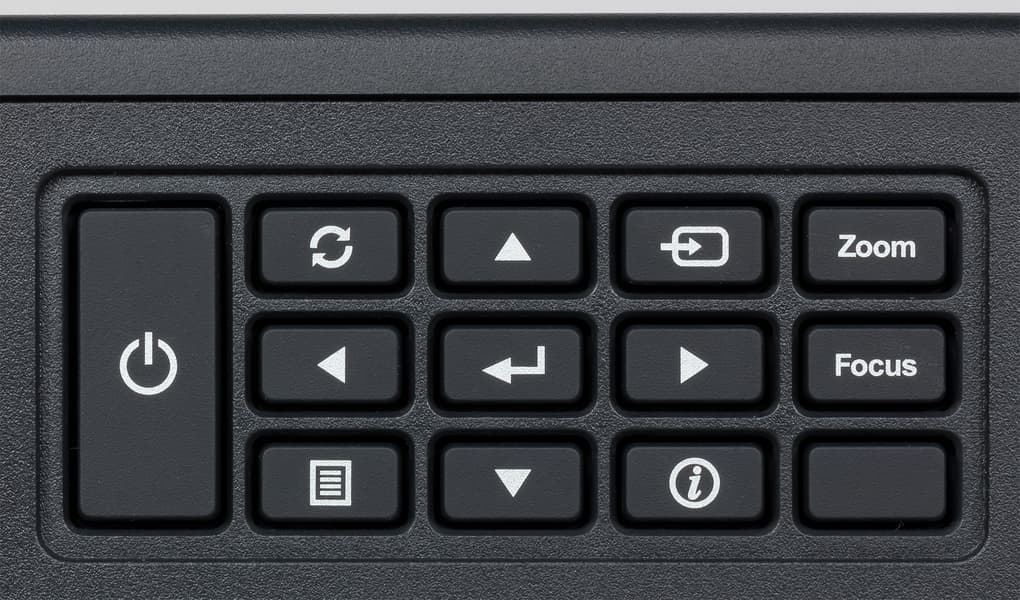

Кнопки изготовлены из резиноподобного материала и при нажатии негромко щелкают.

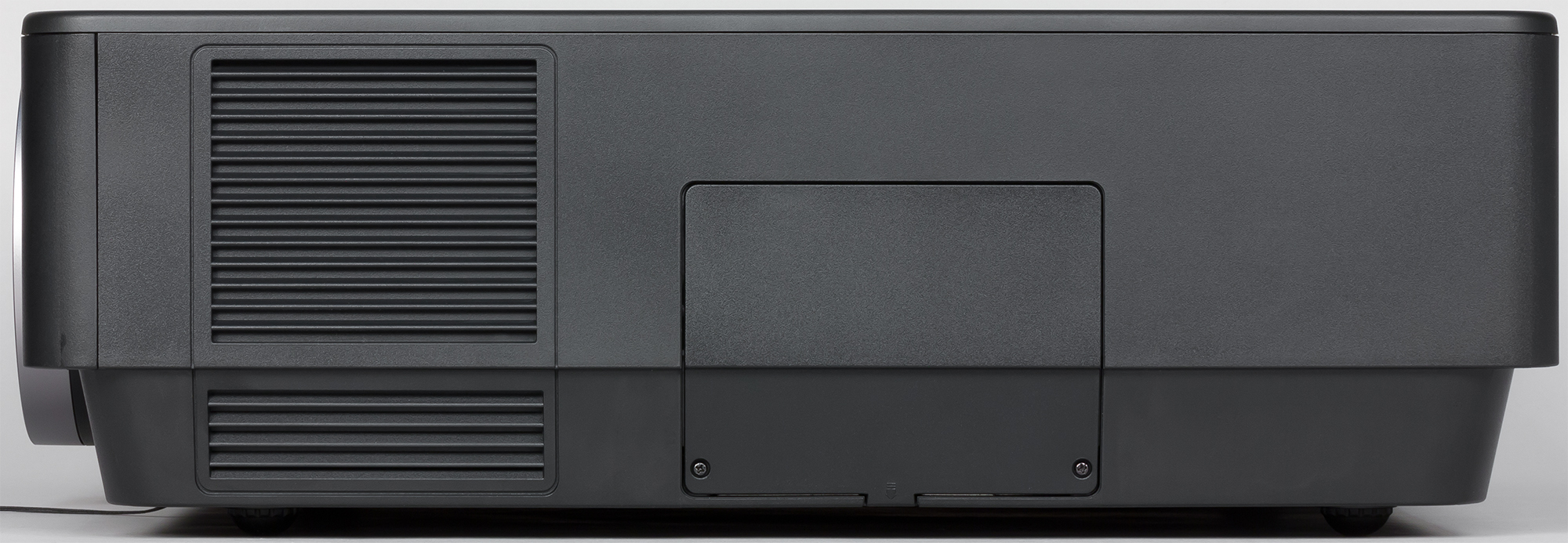

На левом боку расположены вентиляционные решетки и крышка лампового отсека. Лампу можно менять, не снимая проектор с потолочного кронштейна.

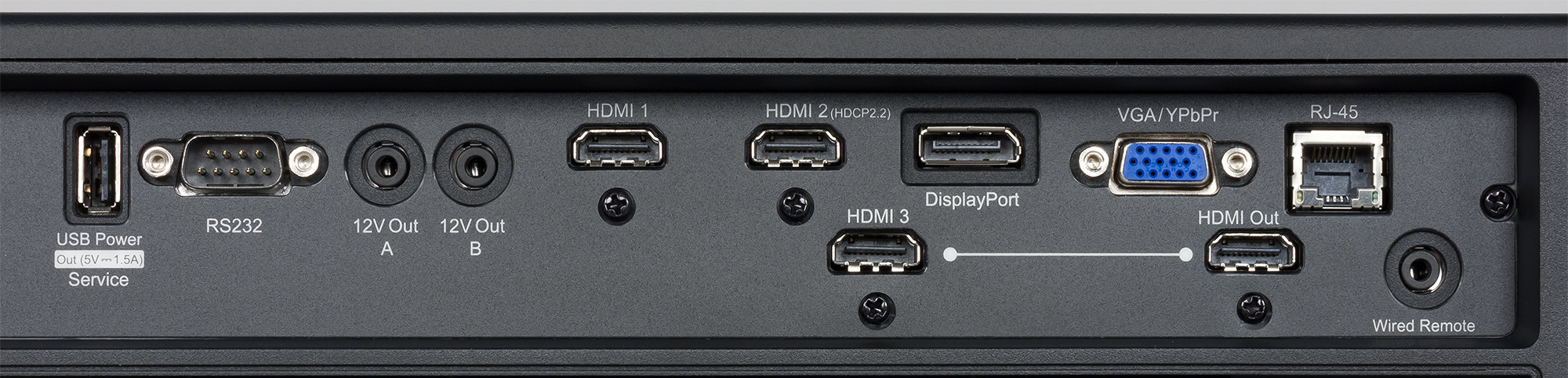

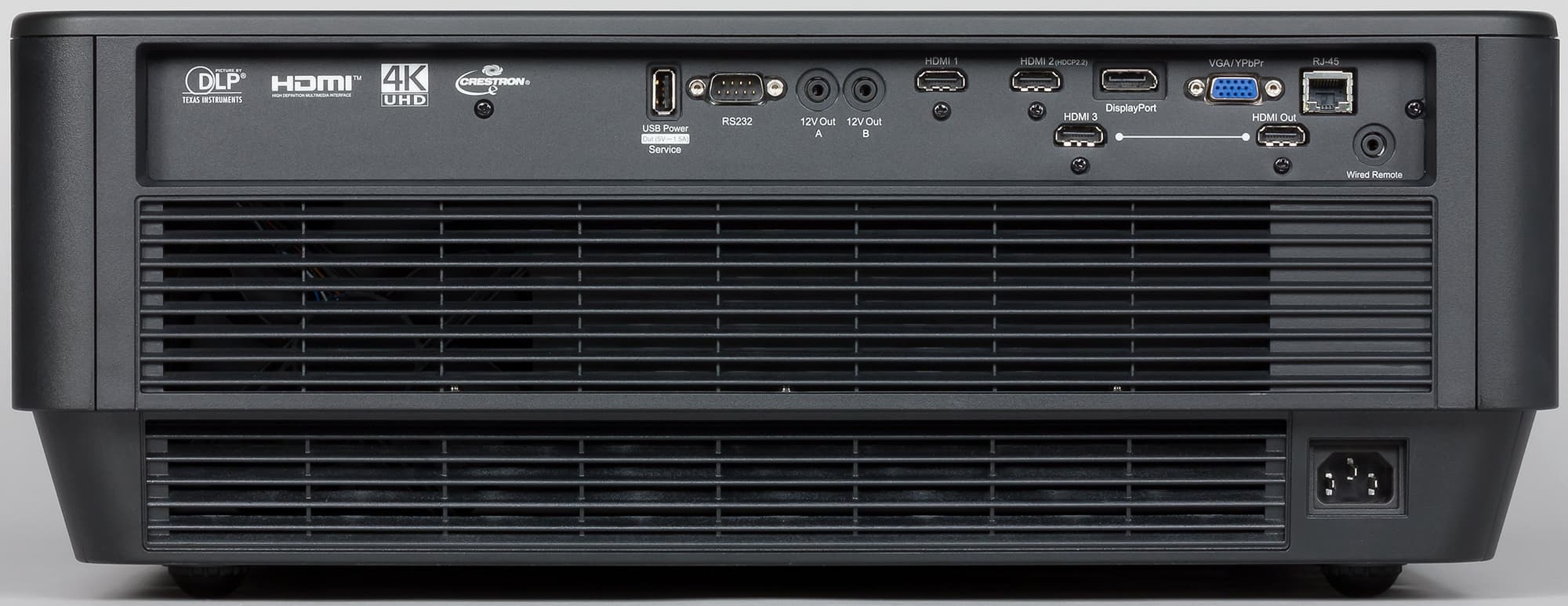

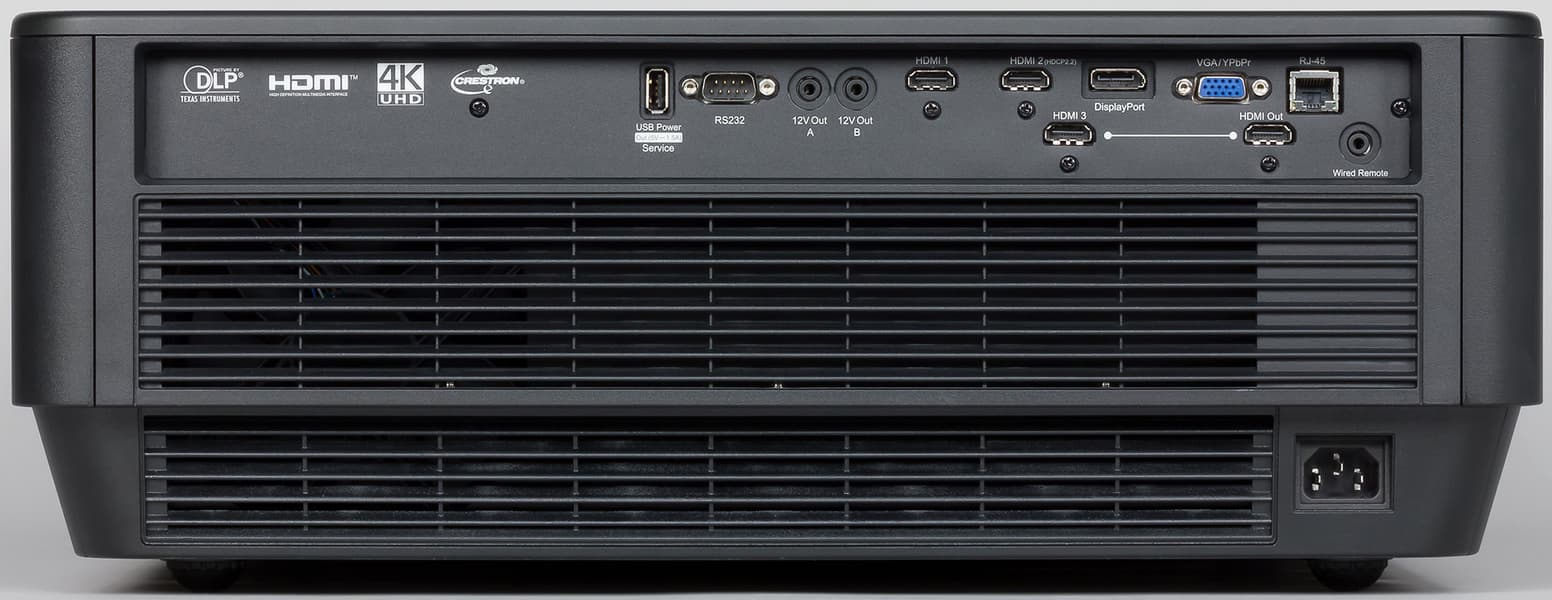

Интерфейсные разъемы находятся в неглубокой нише на задней панели. Вертикальная плоскость этой ниши защищена от воздействия острых кромок разъемов подкладкой из износостойкого пластика. Ниже — вентиляционные решетки и разъем питания в своей нише.

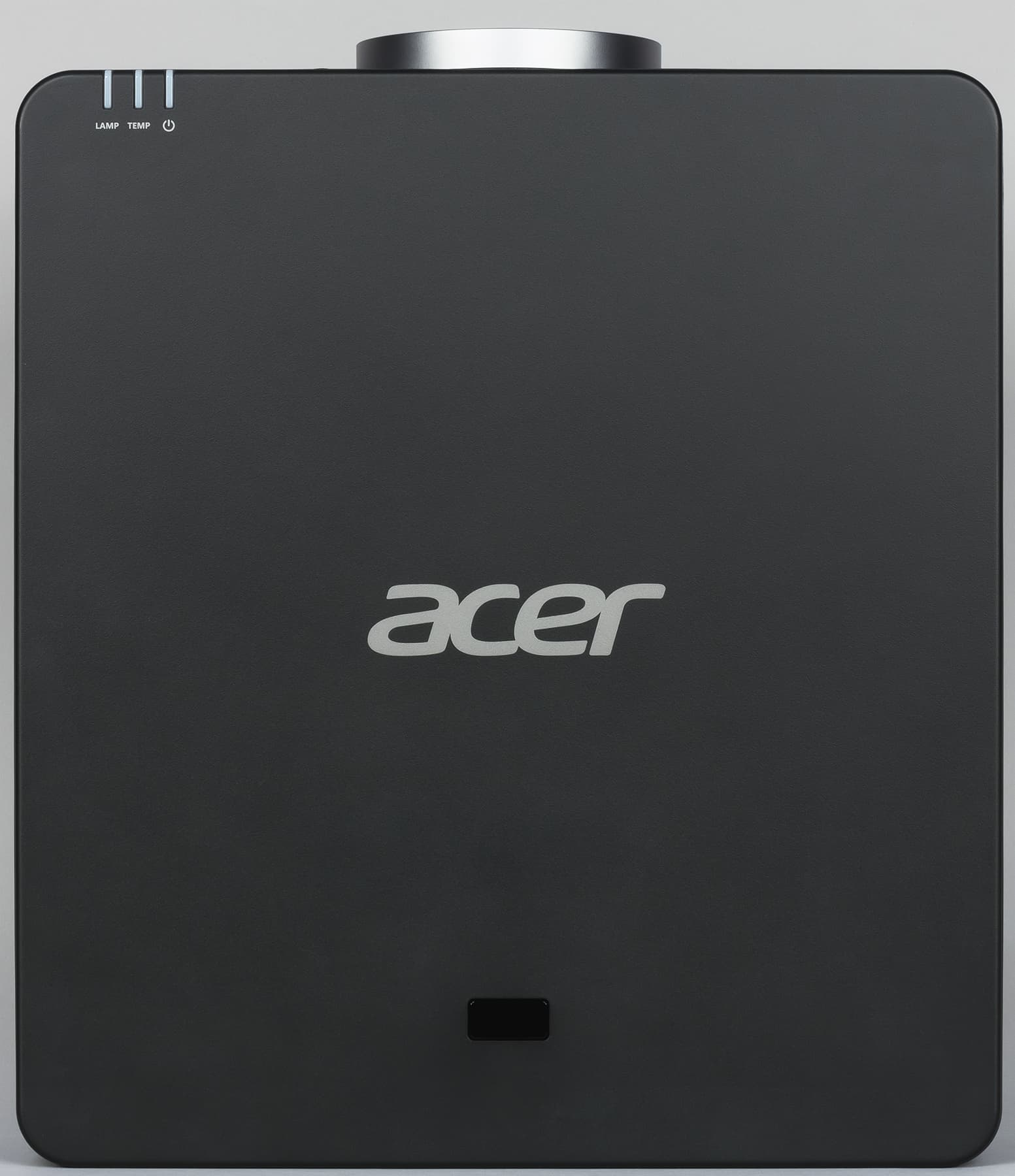

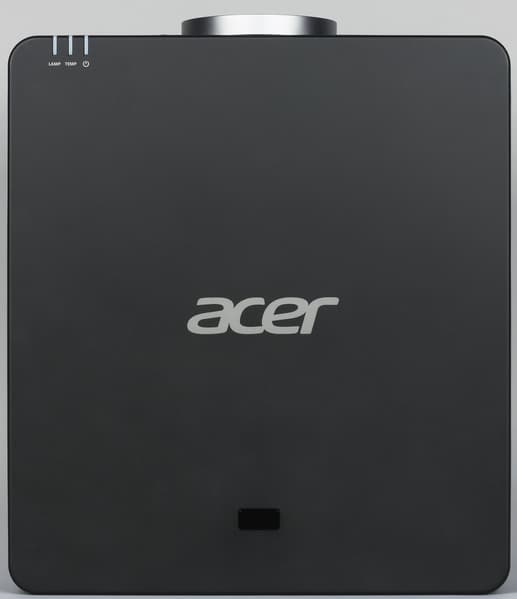

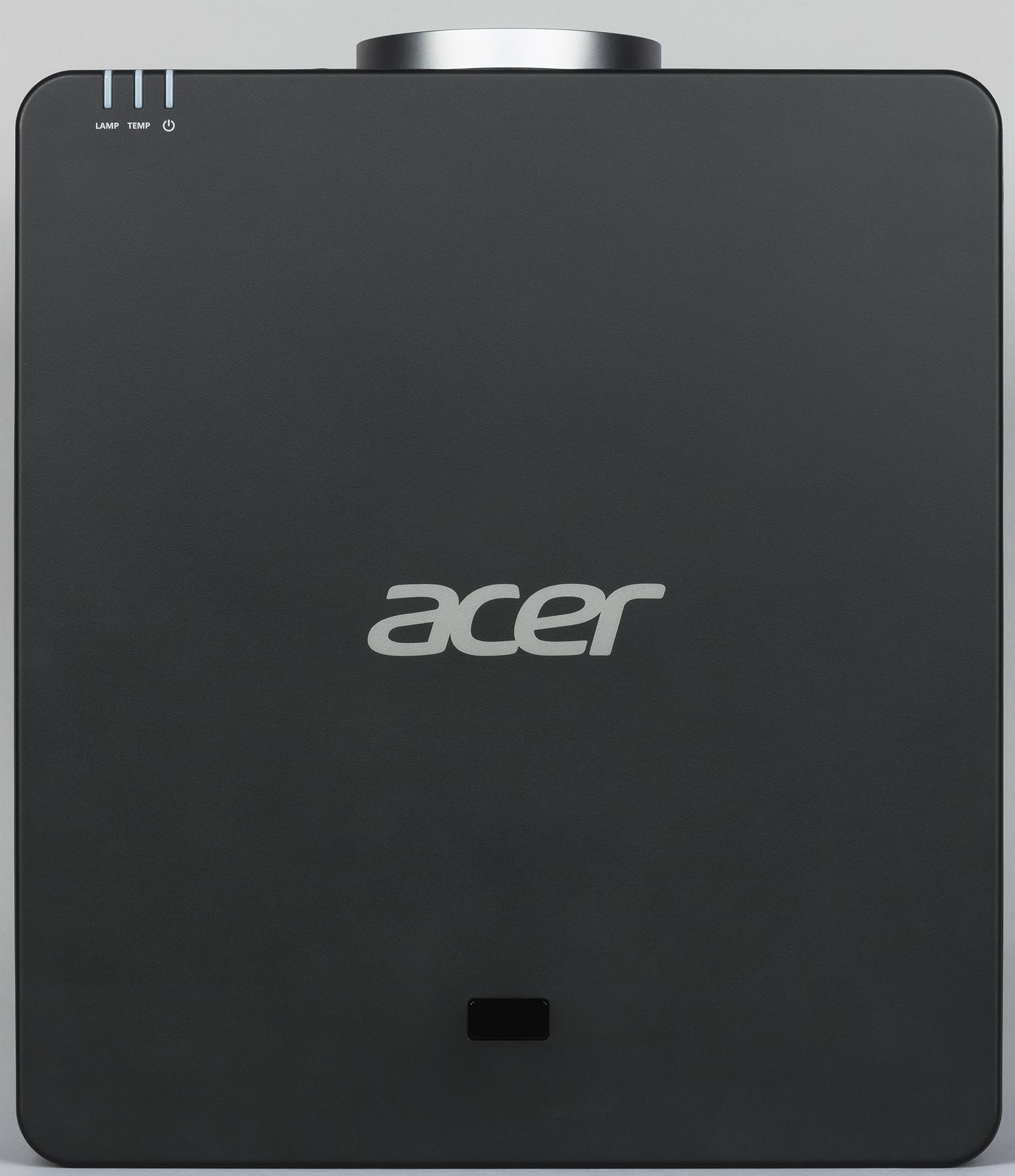

На верхней панели ближе к задней части есть прямоугольное окошко ИК-приемника.

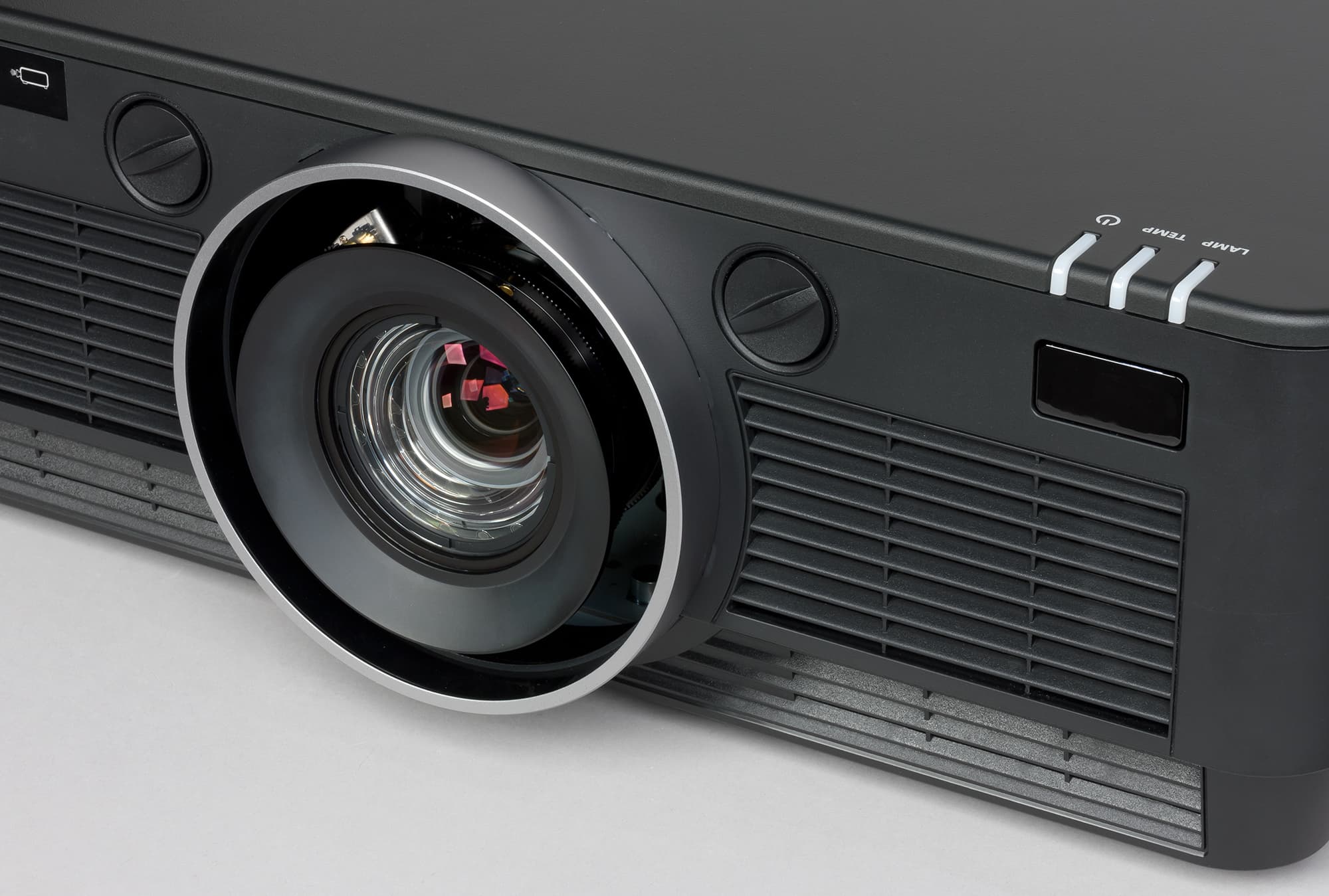

Второй ИК-приемник — спереди. На стыке передней и верхней панели расположены индикаторы состояния. При работе проектора синим светится индикатор питания, при прогреве лампы индикатор питания мигает синим, а в режиме ожидания он ровно светится красным. Рядом с объективом есть воротки сдвига, а бо́льшую часть передней панели занимают вентиляционные решетки.

Выдувается теплый воздух через решетку на задней панели, а холодный — забирается через многочисленные решетки в передней части проектора.

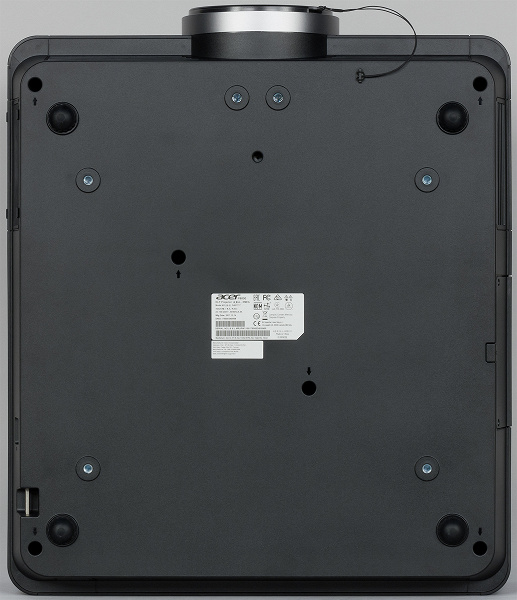

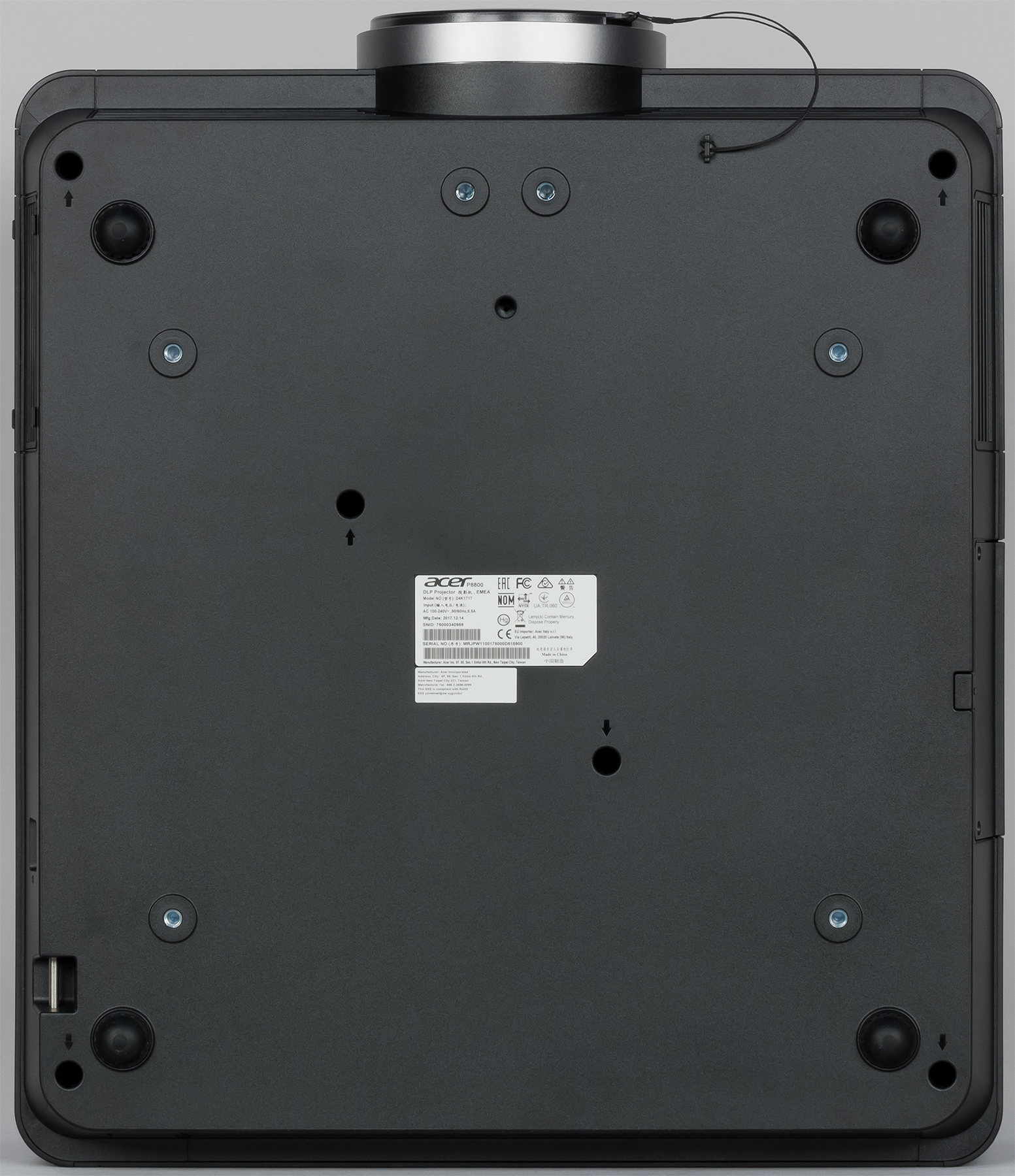

Проектор оснащен четырьмя вывинчивающимися из корпуса ножками (примерно на 28 мм, стальная стойка и стальная втулка с резьбой, закругленные подошвы из резины), позволяющими устранить небольшой перекос при размещении проектора на горизонтальной поверхности. Для крепления к потолочному кронштейну в днище проектора вделаны 4 стальные втулки с резьбой М8. Еще две пары резьбовых отверстий предназначены, видимо, для крепления опциональных аксессуаров — внешнего анаморфотного объектива-насадки или фильтра.

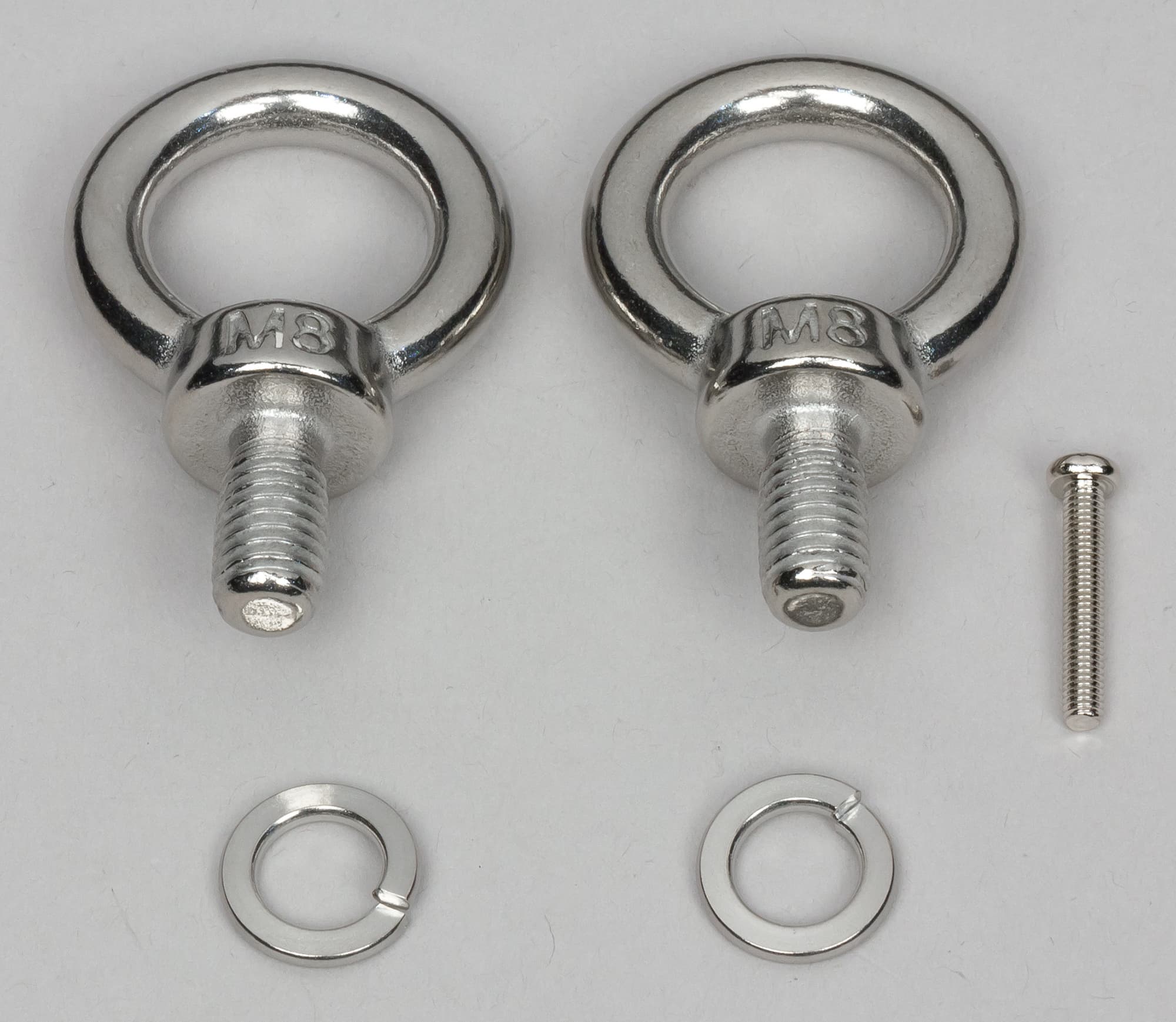

В комплект поставки входят два винта М8 с кольцом и винт М3. Пояснений в документации, для чего они нужны, мы не нашли.

Упакован проектор в большую и очень скромно оформленную коробку из гофрокартона. Сбоку на коробке есть прорезные ручки для переноски.

Пульт

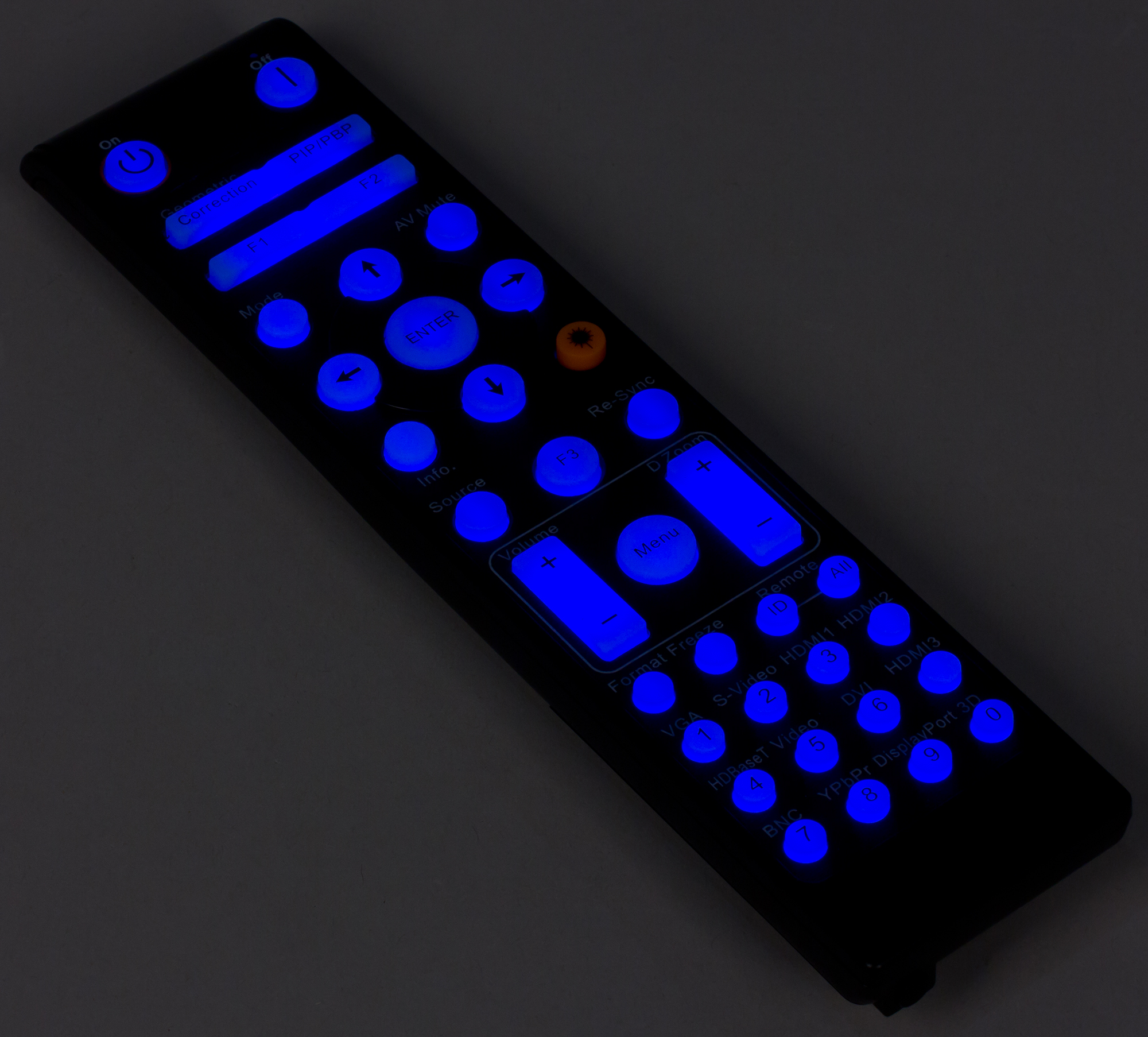

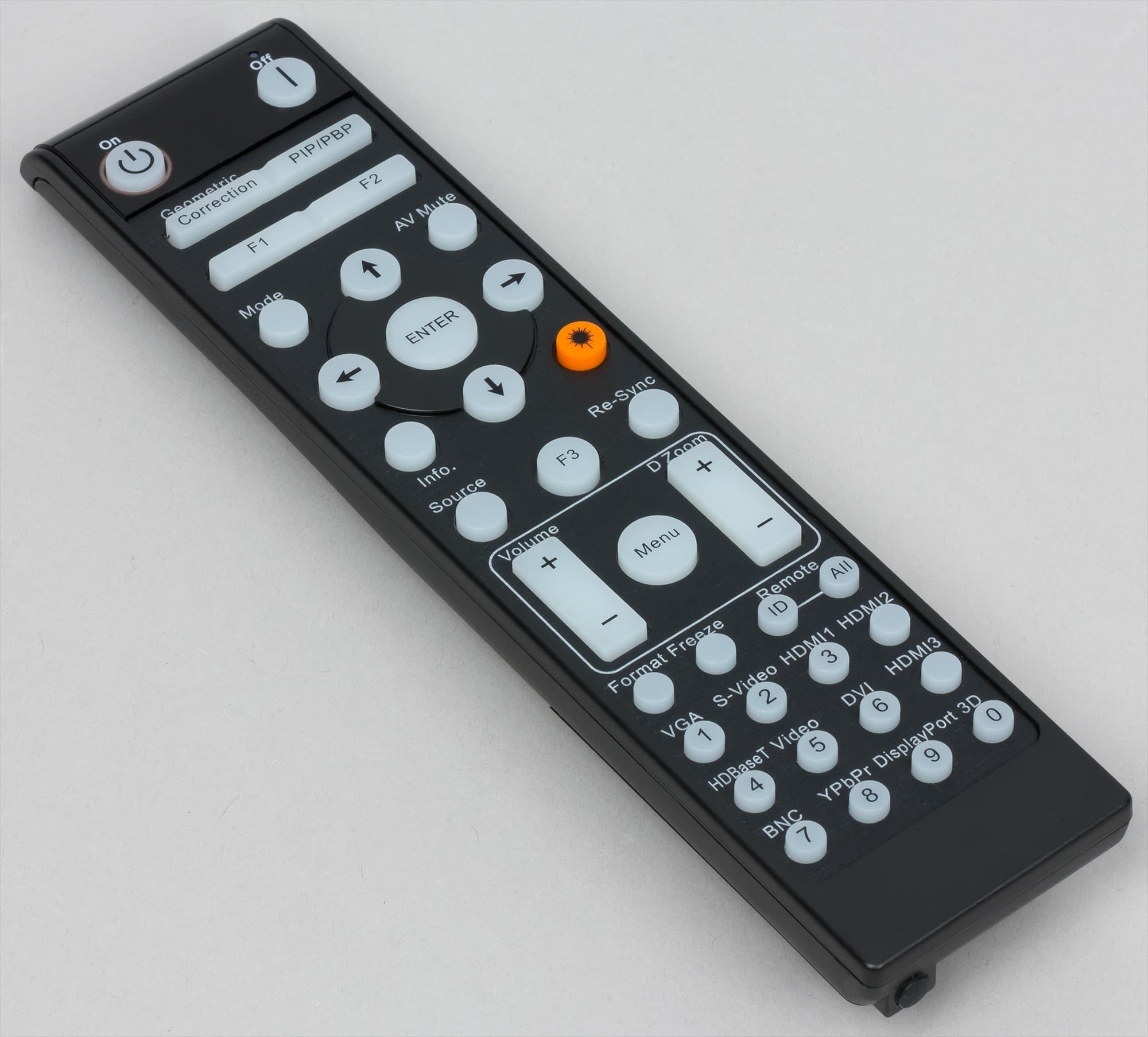

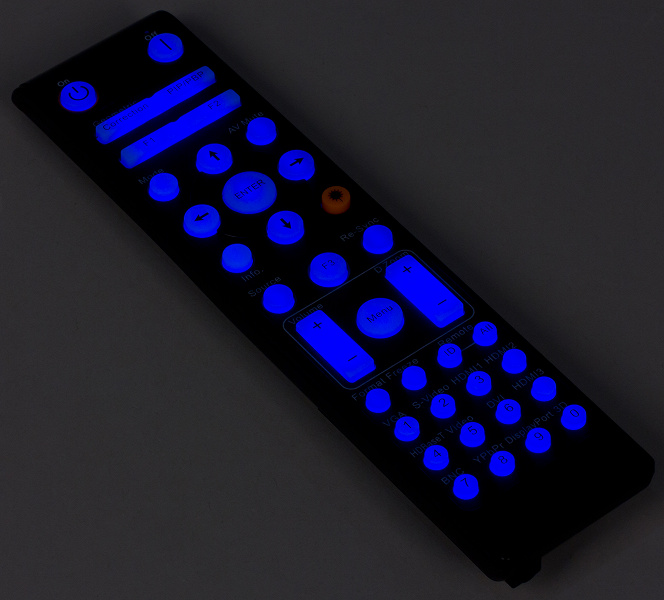

Корпус ИК-пульта дистанционного управления изготовлен из черного пластика с матовой поверхностью. Пульт довольно крупный. Кнопки в основном некрупные, их много, а надписи на них мелкие и трудно читаются. Материал кнопок — это упругий напоминающий резину пластик. Есть достаточно яркая светодиодная подсветка, включающаяся при нажатии на любую кнопку. Подсветка начинает гаснуть через 10 секунд после последнего нажатия на кнопки пульта и выключается совсем примерно через минуту.

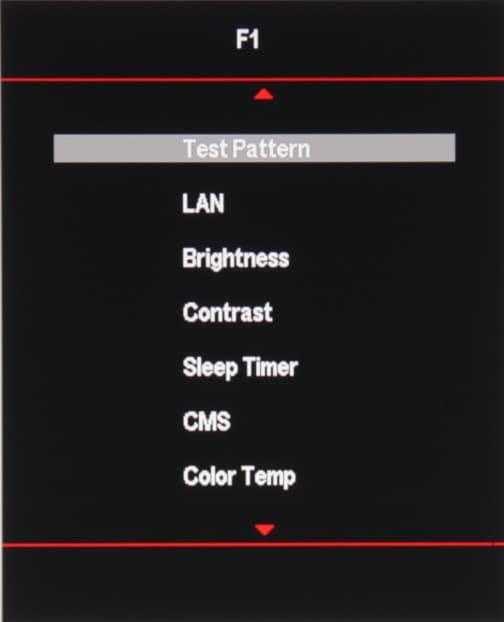

Много кнопок пульта в данном случае не задействованы. Кнопкам F1/2/3 можно назначить одну из функций из списка в меню установок.

В меню можно отключить один из двух ИК-приемников или оба. Пульт можно переключить в режим согласования идентификатора, тогда им будет управляться только тот проектор, на котором установлен такой же идентификатор, что и на пульте. Есть красная лазерная указка, включающаяся оранжевой кнопкой. Пульт допускает проводное подключение к проектору — гнездо миниджек 3,5 мм в задней части пульта закрыто резиновой заглушкой. Коды кнопок пульта приведены в руководстве.

Коммутация

Проектор оснащен тремя HDMI-входами, входом DisplayPort, что для проекторов редкость, и единственным аналоговым видеовходом — VGA (с поддержкой компонентного сигнала). Входы HDMI неравнозначные, только HDMI 2 имеет версию 2.0 и поддерживает HDCP 2.2. С практической точки зрения это означает, что именно он поддерживает не просто видеосигнал с разрешением 4К, но и с максимально возможной цветовой четкостью при частоте 60 кадр/с. Переключение между источниками осуществляется с помощью кнопки Source на корпусе проектора или на пульте (при этом на экран выводится список входов, в котором выбирается нужный вход) или кнопками прямого выбора на пульте. Есть отключаемая функция автоматического поиска активного входа с ограниченным количеством циклов перебора входов. Цепь управления экрана с электромеханическим приводом можно подключить к одному из выходов с названием 12V Out.

Разъем USB Type A используется, по всей видимости, в сервисных целях и для питания внешних устройств, например, Wi-Fi-адаптеров, подключаемых к HDMI. Для удаленного контроля и управления можно использовать интерфейсы RS-232C (на CD-ROM есть таблица с командами) и Ethernet. Заявлена поддержка Crestron (eControl), есть и встроенный в проектор веб-сервер с виртуальной панелью управления.

Меню и локализация

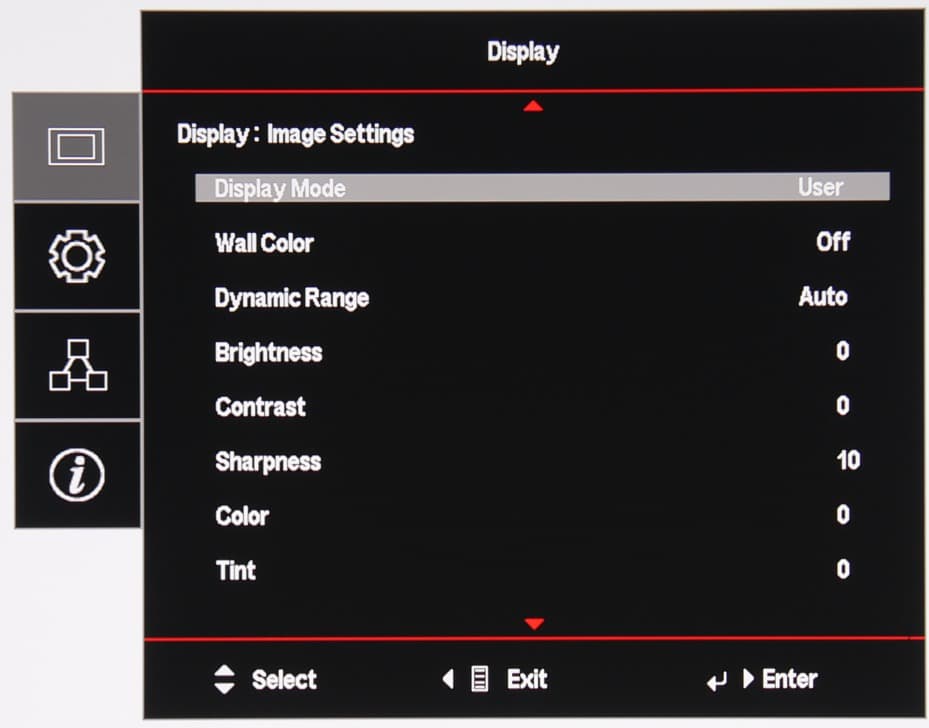

Меню строгое, оно имеет преимущественно черно-белое оформление. Шрифт меню мелковат, поэтому читаемость невысокая. Настроек много. Навигация удобная, но ее немного затрудняет то, что на пульте между кнопкой Menu и блоком курсорных кнопок расположена кнопка F3. Самая нижняя строчка меню содержит подсказку по функциям кнопок. При настройке некоторых параметров, влияющих на изображение, на экран выводится минимум информации — только название настройки, ползунок и текущее значение, — что облегчает оценку вносимых изменений картинки (белый прямоугольник ниже — это вся область вывода изображения).

Есть русская версия меню, но перевод очень плохого качества, поэтому лучше пользоваться другими вариантами, например, английским. К проектору прилагается напечатанное краткое руководство пользователя с текстом и на русском языке, а также CD-ROM с полным руководством пользователя виде набора PDF-файлов. Руководство доступно на сайте производителя.

Управление проекцией

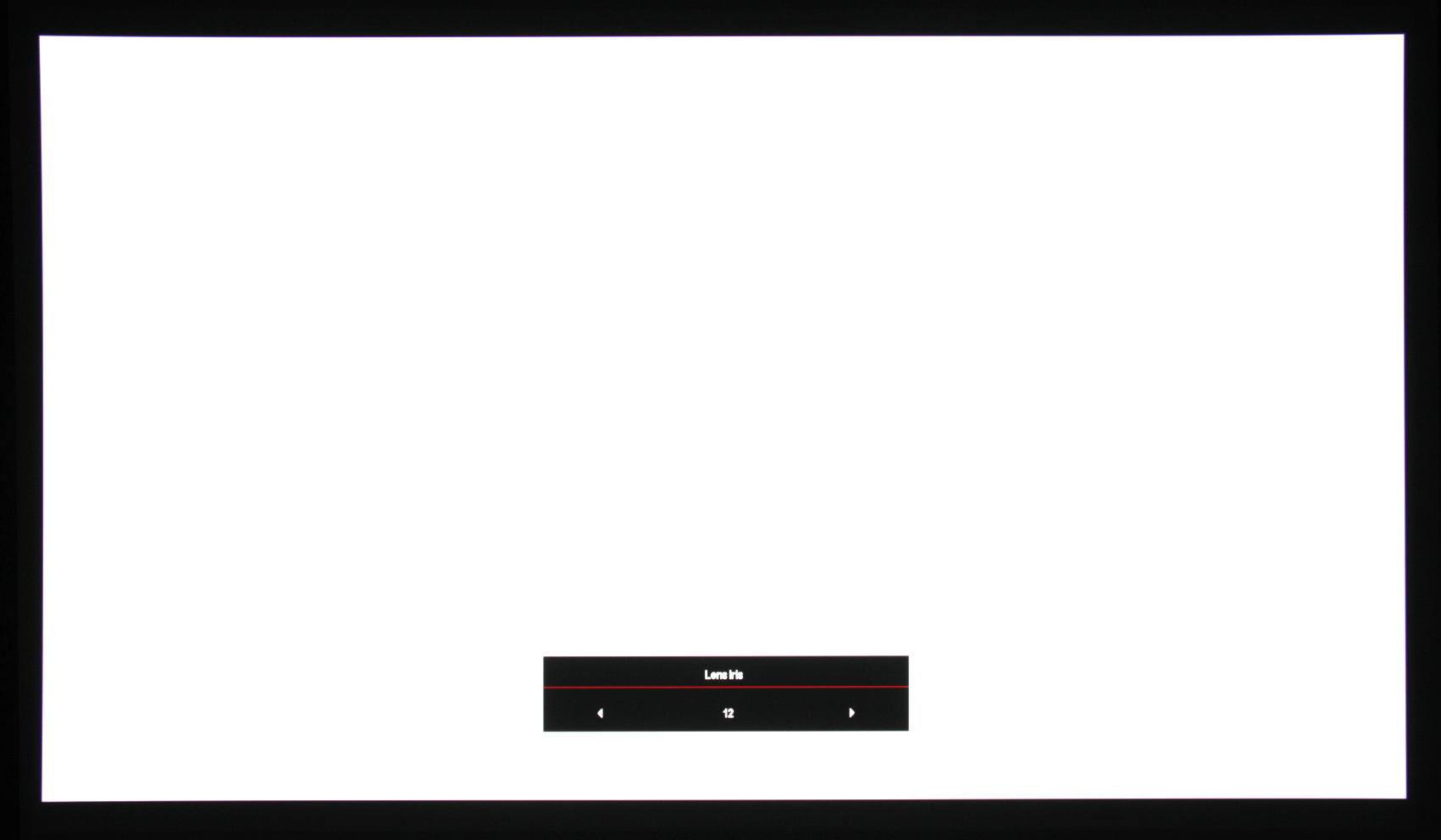

Объектив оснащен электромеханическими приводами фокусировки и трансфокатора.

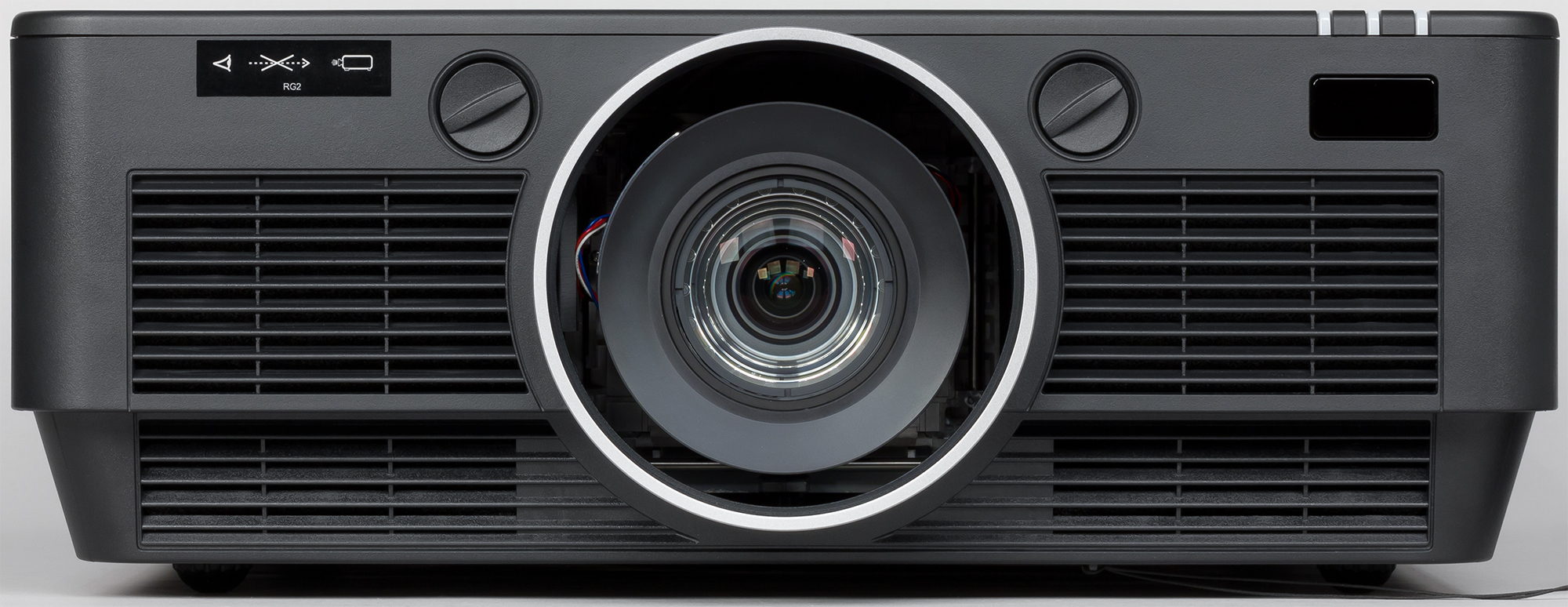

Два воротка на передней панели позволяют смещать границы проекции так, что картинка смещается максимум на 80% от высоты проекции вверх и вниз по вертикали и на 35% от ширины проекции вправо и влево по горизонтали (по данным производителя). Для облегчения настройки проекции из меню можно вывести на экран тестовые шаблоны.

Режимов геометрической трансформации шесть. Первых четырех достаточно для вывода на экране 16:9 картинки с типичным или исходным соотношением сторон. Из них вариант LBX предназначен также для выполнения необходимой трансформации в случае использования опциональной анаморфотной насадки (объектива). Один режим — вывод точка в точку в центре области проекции, а последний режим подразумевает автоматический выбор трансформации. Отдельная настройка влияет на обрезку краев, без увеличения картинки. Есть цифровое увеличение центральной части без возможности сдвига области увеличения и цифровой сдвиг изображения, при этом в пределах нескольких пикселей картинка сдвигается без обрезки.

В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор среднефокусный, а при максимальном фокусном расстоянии объектива скорее длиннофокусный, поэтому при фронтальном проецировании его лучше располагать примерно на линии первого ряда зрителей или за ней.

Настройка изображения

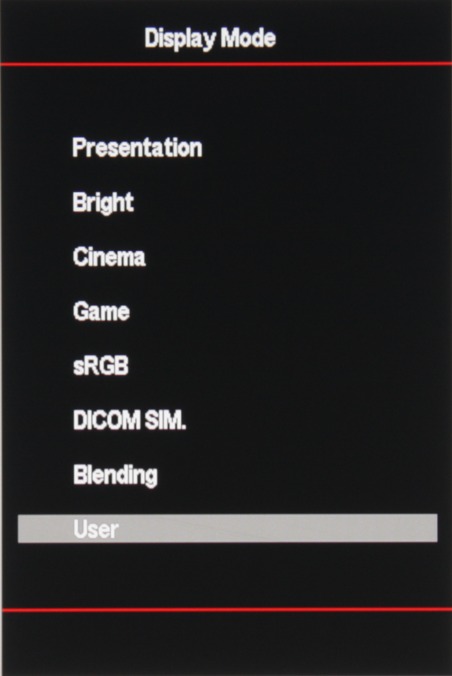

На картинку большое влияние оказывает профиль изображения (список Display Mode), поэтому начинать настройку имеет смысл с выбора того профиля, который лучше подходит под текущие условия.

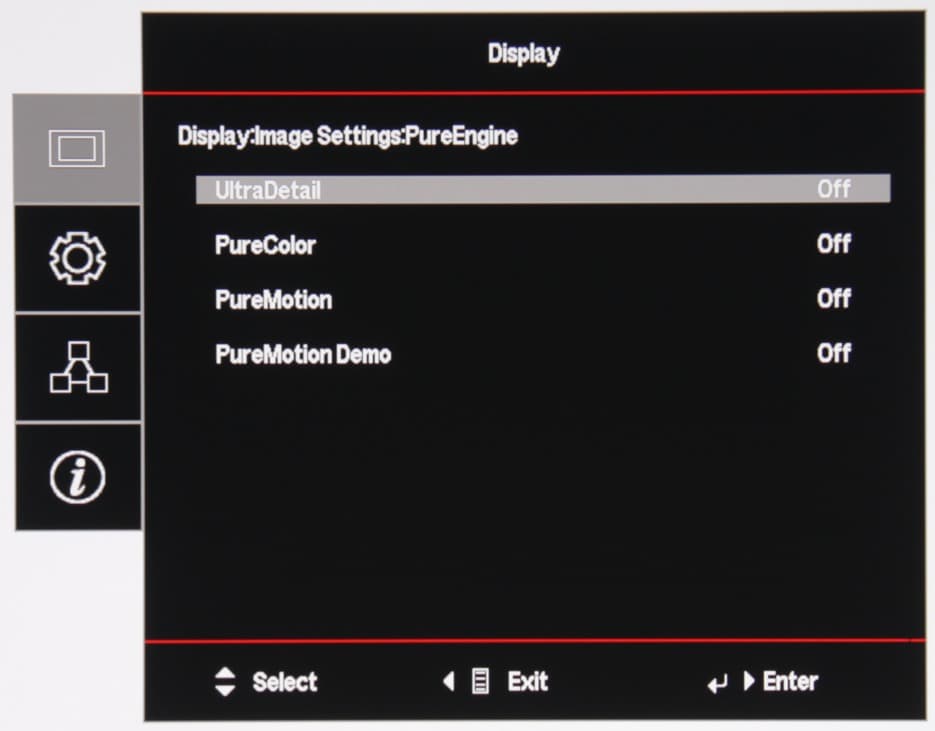

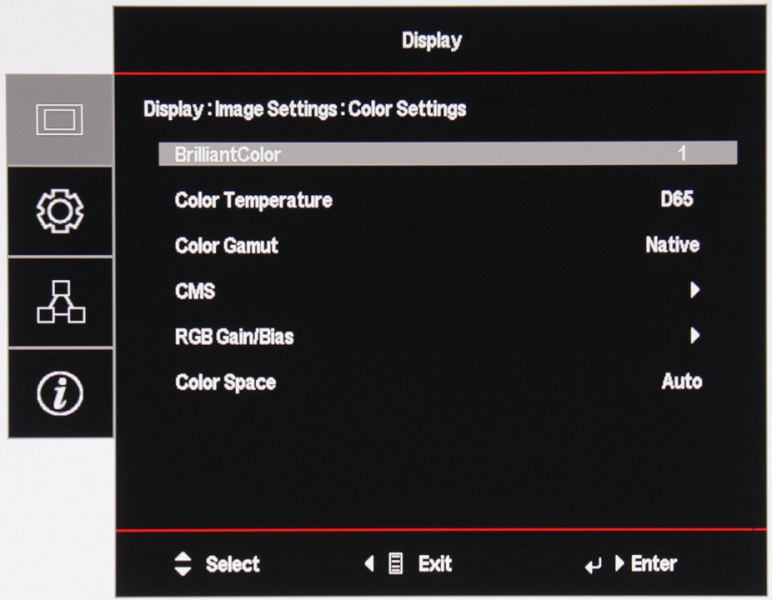

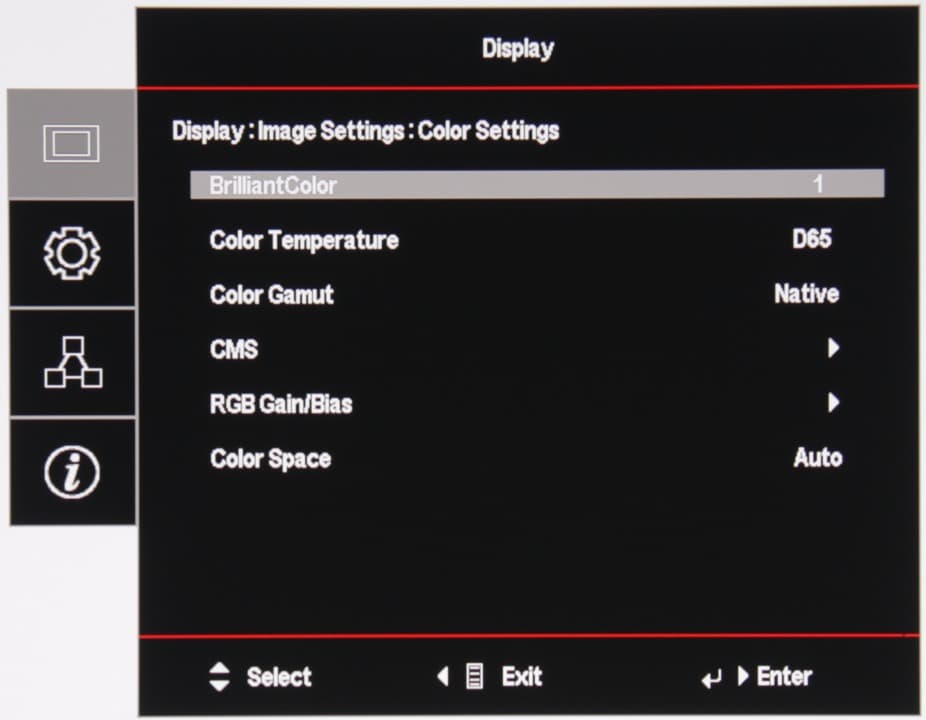

Многочисленными настройками можно подправить цветовой и яркостный баланс, степень повышения контурной резкости и т. д., и т. п. Внесенные изменения до принудительного сброса настроек сохраняются для входа и типа видеосигнала.

Дополнительные возможности

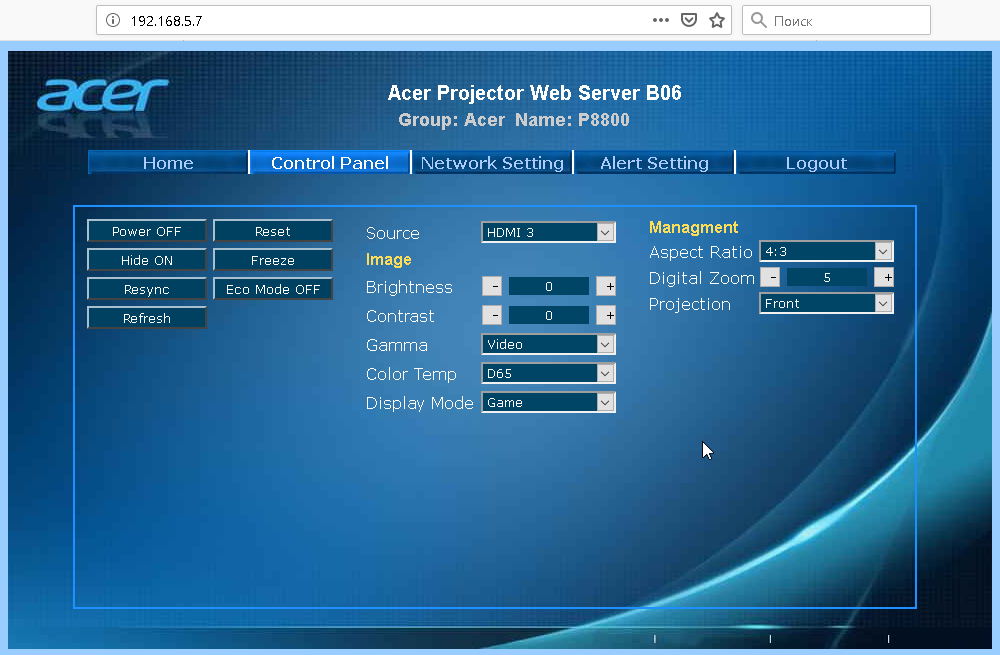

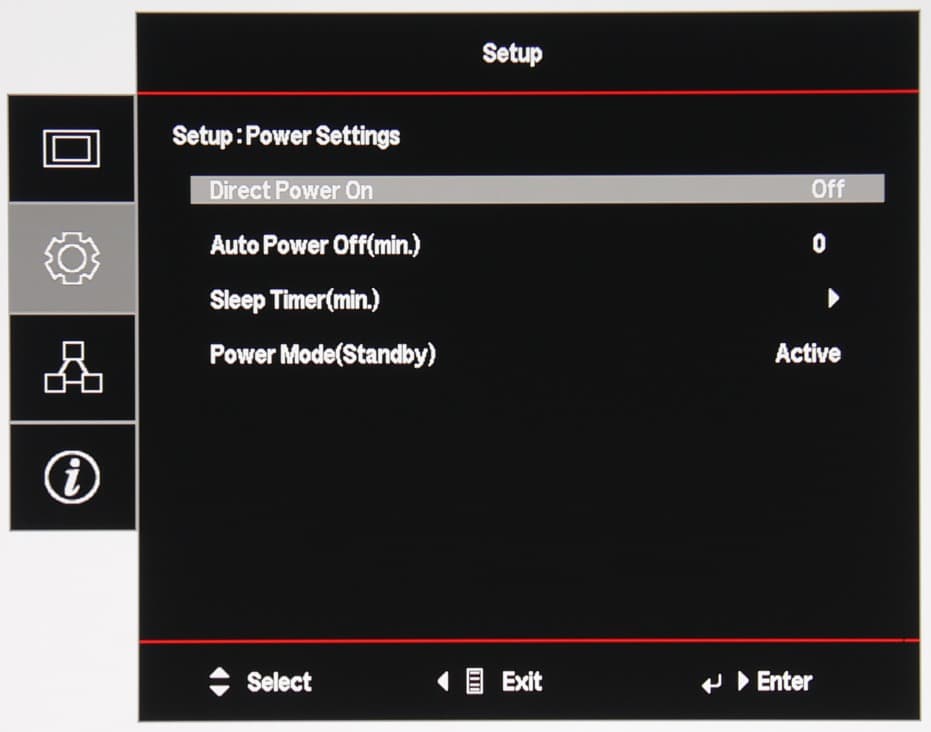

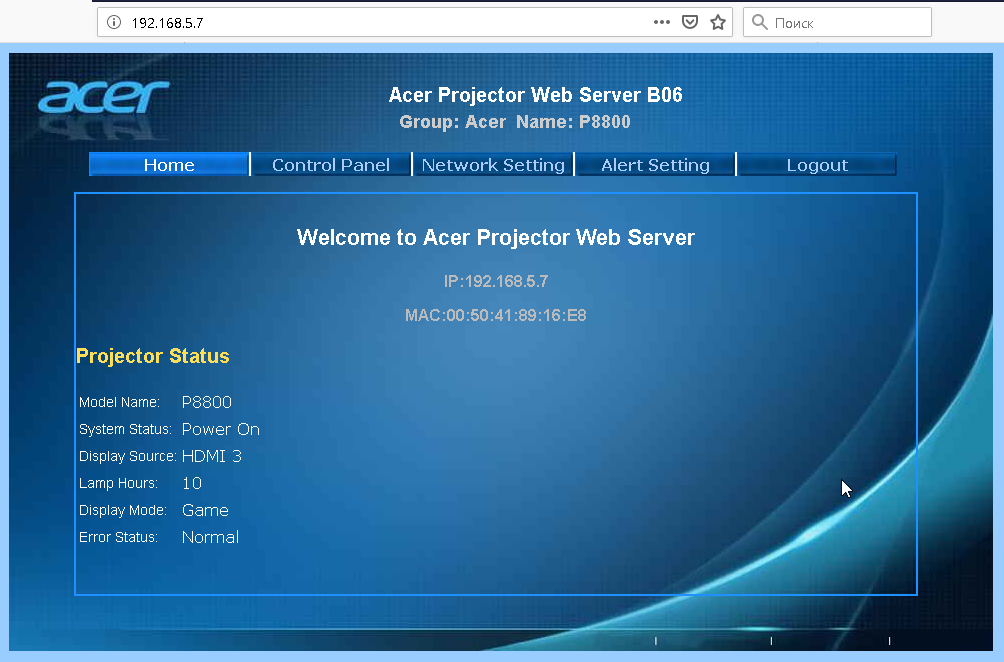

Есть функция автоматического включения при подаче энергии, таймер на выключение при отсутствии сигнала, безусловный таймер на выключение, защита паролем в том числе с отложенным по времени работы запросом пароля, блокировка кнопок на корпусе проектора.

Измерение яркостных характеристик и потребления электроэнергии

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Для корректного сравнения данного проектора с другими, имеющими фиксированное положение объектива, измерения проводились при сдвиге объектива вверх примерно на 50% (низ изображения находился примерно на оси объектива). Результаты измерений (если не указано иное, то установлено минимальное фокусное расстояние, лампа включена на высокой яркости, выбран профиль Bright и диафрагма максимально открыта):

Режим Световой поток
5600 лм
Экономичный 4300 лм
Экономичный, диафрагма закрыта 1500 лм
Экономичный, профиль sRGB, BrilliantColor = 1 1000 лм
Равномерность
+7%, −11%
Контрастность
360:1

Максимальный световой поток выше паспортного значения (заявлено 5000 лм). Равномерность освещенности для проектора отличная. Контрастность для DLP-проектора не очень высокая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т. н. контрастность full on/full off.

Режим Контрастность full on/full off
720:1
Диафрагма закрыта 2750:1
Диафрагма закрыта, максимальное фокусное расстояние 3000:1
Профиль sRGB, BrilliantColor = 1 220:1

В самом ярком режиме контрастность full on/full off также не очень высокая, но она существенно увеличивается при увеличении фокусного расстояния и/или по мере прикрытия диафрагмы. Правда, контрастность уменьшается в режимах с цветокоррекцией и при снижении значения настройки BrilliantColor.

Проектор оснащен светофильтром с шестью сегментами: широкие красный, зеленый и синий, чуть уже прозрачный и желтый и узкий голубой (cyan). За счет желтого, голубого и прозрачного сегментов и использования промежутков между сегментами в ярких режимах повышается яркость белого поля. Также указанные сегменты участвуют в формировании соответствующих им и ряда других цветов. На графике ниже приведена зависимость яркости (вертикальная ось) от времени (горизонтальная ось) при выводе белого поля (профиль Bright). Цветные прямоугольники под шкалой показывают периоды прохождения сегментов соответствующих цветов.

Разумеется, увеличение яркости белого, желтого и других цветов относительно, например, чистых красного, зеленого и синего ухудшает баланс яркости цветов — чистые цвета на фоне белых участков выглядят неестественно тусклыми. Величина дисбаланса яркости белого и цветов зависит от выбранного профиля и значения настройки Brilliant Color. Таблица выше показывает, что выбор профиля sRGB и снижение Brilliant Color до минимального значения снижает яркость более, чем в 4 раза, но и баланс яркости цветов при этом выравнивается.

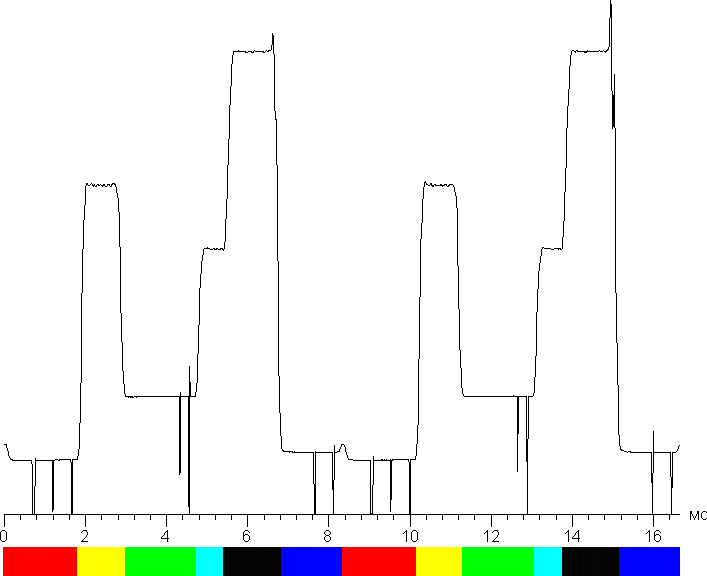

Судя по графикам зависимости яркости от времени, частота чередования сегментов светофильтра составляет 120 Гц при кадровой развертке в 60 Гц, т. е. светофильтр имеет скорость 2×. При подаче сигнала с 24 кадр/с частота чередования сегментов не меняется. Эффект «радуги» заметен, что типично для проекторов данного класса. Как и во многих DLP-проекторах, для формирования темных оттенков используется динамическое смешение цветов (дизеринг).

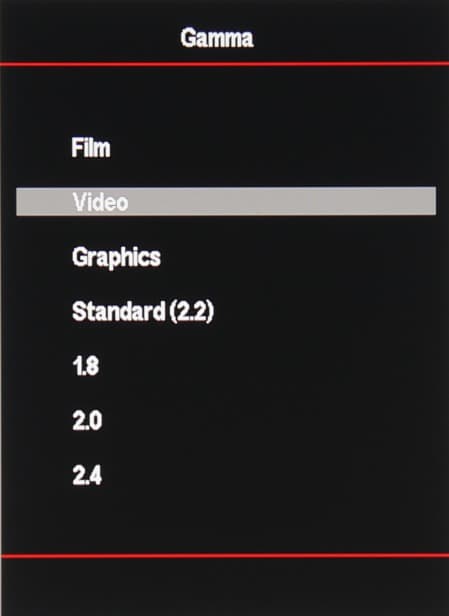

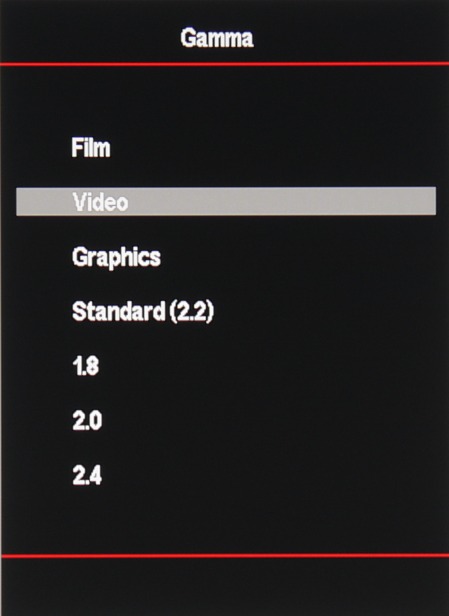

Настройка Gamma определяет вид гамма-кривой.

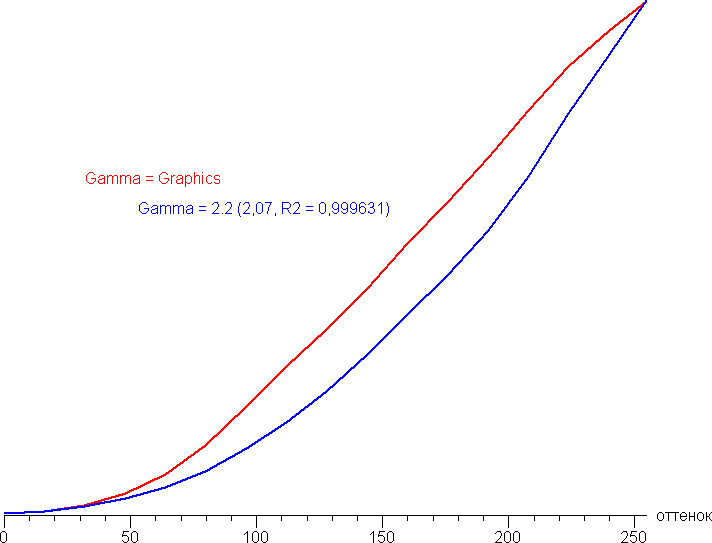

В случае вариантов с числами, а также Film и Video реальная гамма-кривая хорошо аппроксимируется степенной функцией, но показатель немного ниже указанного. Вариант Graphics имеет выраженный S-образный характер:

Только в случае варианта Video в тенях различаются все оттенки, в других случаях 1-2 оттенка, ближайшие к черному не отличаются от него по яркости и визуально. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами, полученный при последовательном выводе 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) в случае Gamma = Video:

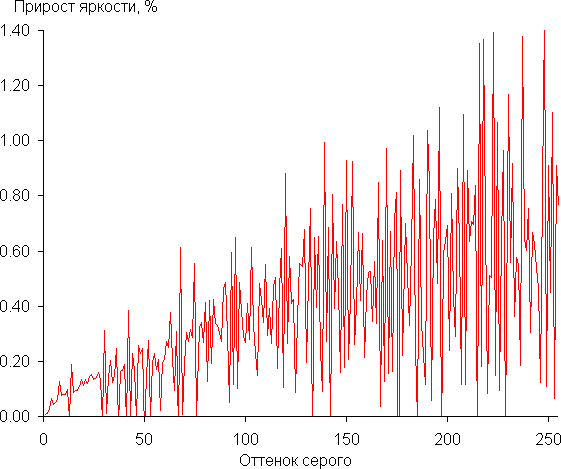

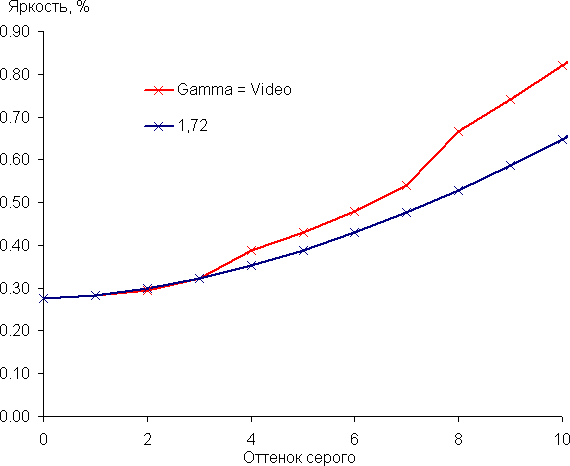

Из графика следует, что далеко не каждый следующий оттенок значимо ярче предыдущего. Но в самых тенях хорошо различаются все оттенки:

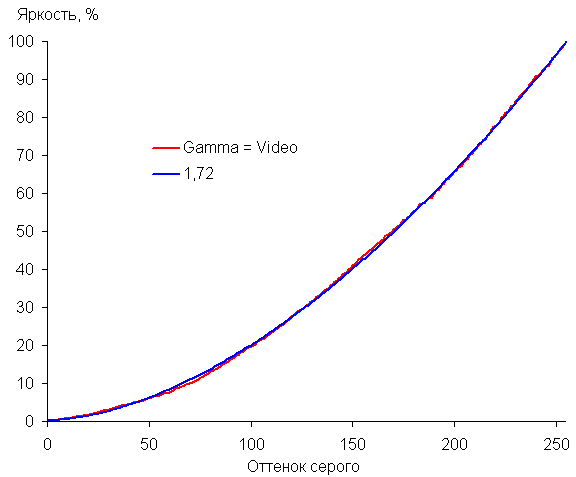

Реальная гамма-кривая аппроксимируется степенной функцией с показателем 1,72, что ниже стандартного значения 2,2:

Звуковые характеристики и потребление электроэнергии

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Режим Уровень шума, дБА Субъективная оценка Потребляемая от сети мощность, Вт
Высокой яркости 37 тихо 556
Низкой яркости 34 очень тихо 446

В режиме ожидания потребление электроэнергии составило 1,9 Вт (сетевой интерфейс включен). С точки зрения использования в офисе или в большом зале проектор является тихим устройством. Шум от системы охлаждения ровный, и не раздражает. Работа функции увеличения разрешения (XPR) сопровождается некоторым звуком, который можно расслышать на фоне шума от системы охлаждения особенно при работе проектора на низкой мощности. При выводе встроенных тестовых шаблонов данная функция отключена, поэтому проектор работает немного тише.

Тестирование видеотракта

VGA-/компонентное подключение

Не тестировалось в виду малой актуальности.

HDMI-подключение к компьютеру

При таком способе подключения к порту HDMI 2 и DisplayPort в случае подходящей видеокарты (мы использовали видеокарту с GPU AMD Radeon RX 550) поддерживается режим вплоть до 3840 на 2160 пикселей и 60 Гц кадровой частоты при кодировании цвета 4:4:4 (то есть без снижения цветового разрешения) с глубиной 8 бит на цвет. Белое поле выглядит равномерно освещенным, цветных разводов нет. Равномерность черного поля хорошая, только в центральной части оно немного светлее, бликов на нем нет. Геометрия практически идеальная. Четкость очень высокая. Хроматических аберраций практически нет. Равномерность фокусировки отличная.

HDMI-подключение к бытовому плееру

В данном случае HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Поддерживаются режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Картинка в случае прогрессивных сигналов очень четкая, а в случае чересстрочных цветовая четкость немного ниже возможной для данного типа сигнала. Цвета правильные, слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются. Оверскан отключается. В случае режима 1080p при 24 кадр/с кадры выводятся с чередованием длительности 2:3.

Функции обработки видеосигнала

В случае чересстрочных сигналов только для неподвижных частей изображения (т. е. совпадающих для смежных кадров) выполняется «честный» деинтерлейсинг, а меняющиеся — выводятся по полям. Есть сглаживание зубчатых диагональных границ двигающихся объектов в случае чересстрочного видеосигнала. Есть функция вставки промежуточных кадров. Ее качество хорошее, в большинстве случаев промежуточные кадры рассчитываются правильно с небольшим количеством малозаметных артефактов и с высокой детализацией, но иногда происходит срыв на вывод без промежуточных кадров, длящийся секунду-другую.

В данном проекторе всегда, кроме вывода встроенных тестовых шаблонов, включен режим эмуляции увеличения разрешения относительно физического разрешения матриц. В этом режиме каждый исходный кадр сначала масштабируется (если это требуется) до разрешения 4К, затем разбивается на два полукадра с разрешением 2716×1528 пикселей (это физическое разрешение матрицы), которые выводятся последовательно, первый полукадр без сдвига, второй со сдвигом на 0,5 пикселя по диагонали. За сдвиг отвечает специальный оптоэлектрический элемент, размещенный на пути уже сформированного изображения, который включается и выключается с высокой частотой. По всей видимости, используется эффект двойного лучепреломления — при включении элемента меняется его показатель преломления, и изображение сдвигается на 0,5 пикселя по диагонали. Соответствующий набор микросхем разработан компанией Texas Instruments, ею же осуществляется поддержка разработчиков, внедряющих эту технологию в проекционные системы. Подобные технологии применяются и в случае проекторов с ЖК-матрицами (просветными и на отражение), однако там, как правило, матрицы имеют физическое разрешение 1920 на 1080 пикселей. Вероятно, 4К-изображение, получаемое с матрицы 2716×1528 пикселей, все же ближе к настоящему 4К.

В любом случае результирующее изображение не имеет истинного разрешения 4К, так как пиксели второго полукадра накладываются на пиксели первого, что снижает четкость интерполированного кадра. Тем не менее положительный эффект есть, изображение становится более «аналоговым», так как практически исчезает и так едва заметная пиксельная решетка, при этом детализация возрастает, например, мелкий текст становится более читаемым.

Под Windows 10 вывод в режиме HDR на данный проектор возможен при выборе соответствующих опций в настройках дисплея. Или, например, при воспроизведении в видеоплеере в полноэкранном режиме с помощью видеорендерера madVR независимо от настроек ОС. Вывод в HDR доступен только при подключении по HDMI. Воспроизведение тестовых HDR-видеороликов с 10-битным цветом и плавными градиентами показало, что качество их вывода в режиме HDR даже хуже, чем в режиме с глубиной 8 бит на цвет, так как переходы между оттенками заметнее, и, например, на шкале серого появляются посторонний окрас. При этом видеоролики с просто 10-битным цветом (не HDR) и плавными градиентами в 10-битном режиме (HDR выключен) выводились как в 8-битном режиме. Можно утверждать, что в данном случае поддержка HDR ограничена способностью проектора принимать сигнал HDR. Вывод изображения в любом случае осуществляется фактически в режиме SDR, так как нет ни поддержки реального 10-битного вывода, ни вывода с широким цветовым охватом или с повышенной яркостью.

Определение времени отклика и задержки вывода

Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. Для сигналов 1080p или 4К при 60 Гц кадровой частоты задержка вывода изображения составила порядка 100 мс для подключения по HDMI или DisplayPort. Такая задержка будет чувствоваться в динамичных играх, да и просто при работе за компьютером. При включении режима вставки кадров задержка увеличивается до 150 мс. Это большая величина, но рассинхронизация звука и изображения вряд ли будет ощутимой.

Оценка качества цветопередачи

Для оценки качества цветопередачи мы использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

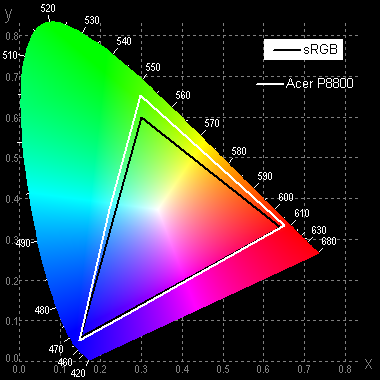

Цветовой охват меняется в зависимости от значения настройки Color Gamut. При выборе Native он самый широкий, но все равно лишь немного шире sRGB:

При выборе, например, HDTV охват очень близок к sRGB:

Цвета имеют естественную насыщенность (напомним, что бо́льшая часть потребительского цифрового контента все еще рассчитана на демонстрацию на устройствах с охватом sRGB).

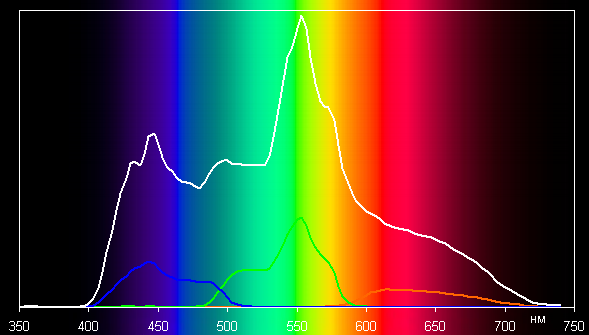

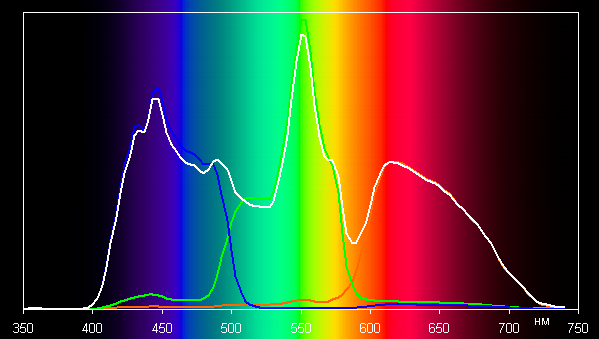

Ниже приведены спектры белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов) для самого яркого профиля (Bright):

Видно, насколько интенсивность белого выше интенсивности цветов. В самом сбалансированном режиме (профиль sRGB, BrilliantColor = 1) ситуация гораздо лучше, яркость цветов и белого сбалансированы:

Отметим, что в целом это типичные спектры для проекторов с источником света в виде ртутной лампы высокого давления.

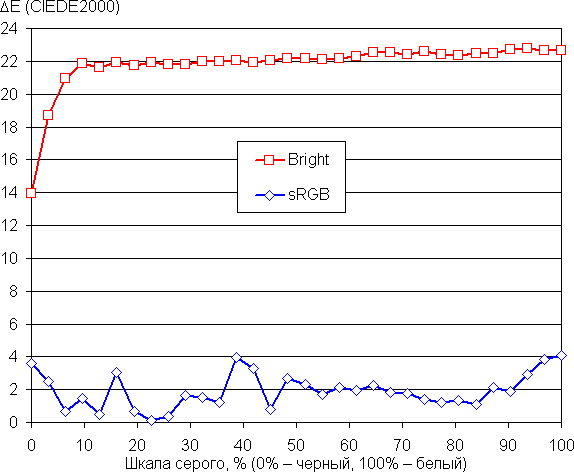

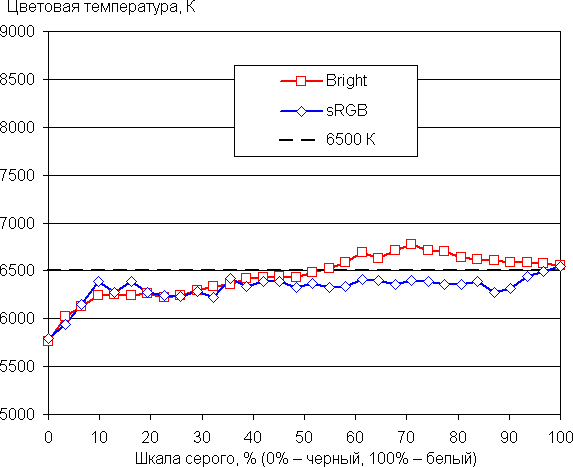

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) для самого яркого режима (Bright) и для сбалансированного (профиль sRGB, BrilliantColor = 1). Укажем, что близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая.

Дисбаланс оттенков в случае самого яркого режима очень существенный: большой избыток зеленого приводит с сильному увеличению ΔE. Выбор профиля sRGB с потребительской точки зрения уже обеспечивает очень хорошее качество цветопередачи, так как цветовая температура близка к стандартным 6500 К абсолютно черного тела, а ΔE невелика, при этом оба параметра не очень сильно изменяются от оттенка к оттенку, что положительно сказывается на визуальной оценке цветового баланса. Разумеется, чем точнее настроена цветопередача, тем ниже яркость и контраст. Тут уж придется выбирать, что важнее.

Выводы

Благодаря использованию технологии увеличения разрешения (компании Texas Instruments) проектор Acer P8800 поддерживает вывод в режиме эмуляции 4К при меньшем физическом разрешении DMD-матрицы. Высокая яркость позволяет использовать этот мультимедийный проектор для проведения презентаций в аудиториях относительно большого размера даже при отсутствии полного затемнения. Проектор допустимо использовать и для просмотра видео в разрешении UHD, но нужно учитывать, что в режиме с хорошим цветовым и яркостным балансом снижается контрастность. Это снижение можно отчасти компенсировать, по возможности увеличив фокусное расстояние и прикрыв диафрагму, что, правда, приведет к снижению яркости и потребует полного затемнения.

Достоинства

  • Высокая яркость
  • Четыре цифровых видеовхода и сквозной выход HDMI
  • Эмуляция разрешения 4К, придающая изображению аналоговый вид и увеличивающая детализацию
  • Поддержка разрешения 4К/60p и HDR на входе
  • Хорошее качество цветопередачи (при выборе профиля sRGB)
  • Тихая для своего класса работа
  • Регулируемый сдвиг объектива и электромеханические приводы фокусировки и трансфокатора
  • Минимальные геометрические искажения проекции и высокая четкость
  • Пульт ДУ с подсветкой
  • Функции защиты от кражи и несанкционированного использования
  • Расширенные возможности контроля и управления по сети
  • Строгий дизайн и черный цвет корпуса

Недостатки

  • Вариация длительности кадров в случае сигнала 24 кадр/с
  • Плохое качество перевода меню на русский язык

7 декабря 2018 Г.
