Обзор зарядного устройства Ldnio 100W GaN Super Fast Charger A4809C с четырьмя выходами и индикацией токов и напряжений

В последние 2-3 года на российском рынке появляются продукты компаний (почти исключительно китайских), названия которых ранее нам были совершенно неизвестны.

Но это далеко не всегда означает, что товары предлагаются фирмами-однодневками, один из примеров мы сейчас и рассмотрим: китайская компания Ldnio существует с 2002 года и поставляет свои изделия более чем в 100 стран.

Ее продукция охватывает всё, что нужно для питания мобильных устройств: зарядные устройства, включая беспроводные и автомобильные, кабели, удлинители со встроенными ЗУ, внешние аккумуляторы, а также держатели для смартфонов и док-станции для ноутбуков.

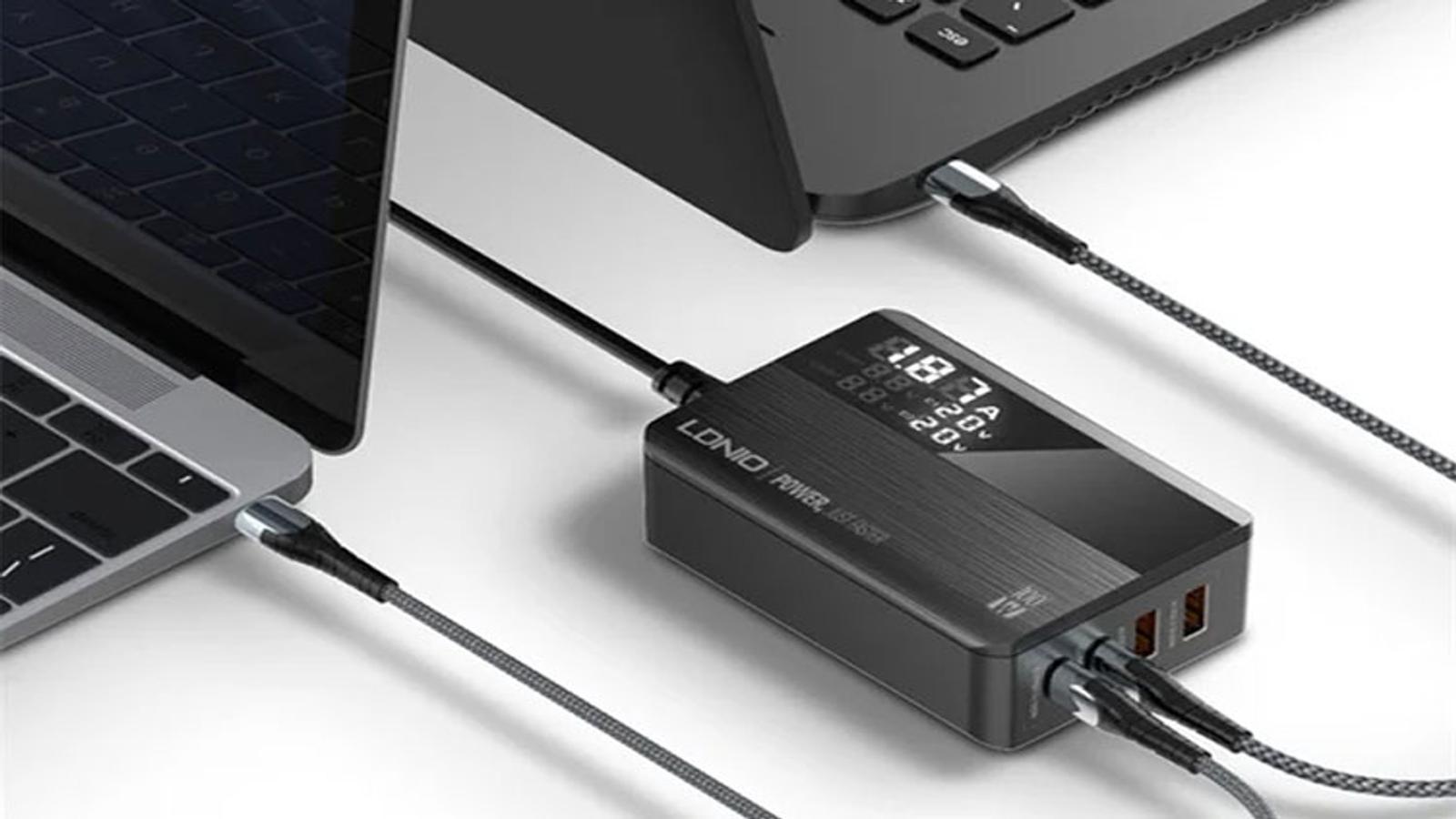

Мы рассмотрим зарядное устройство с длинным официальным названием Ldnio 100W GaN Super Fast Charger A4809C, которое выполнено с применением полупроводников на основе нитрида галлия (GaN — самое модное сегодня сочетание букв в маркировке ЗУ).

Подобные устройства отличаются от «обычных» (на кремниевых полупроводниках) прежде всего уменьшенными габаритами и весом, а также повышенной энергоэффективностью, то есть имеют более высокий КПД и соответственно пониженное тепловыделение. Но при прочих равных их цена пока что выше, хотя и не столь значительно, как это было пару лет назад.

В обзоре одного из ноутбуков мы приводили фотографии двух 65-ваттных адаптеров для сравнения:

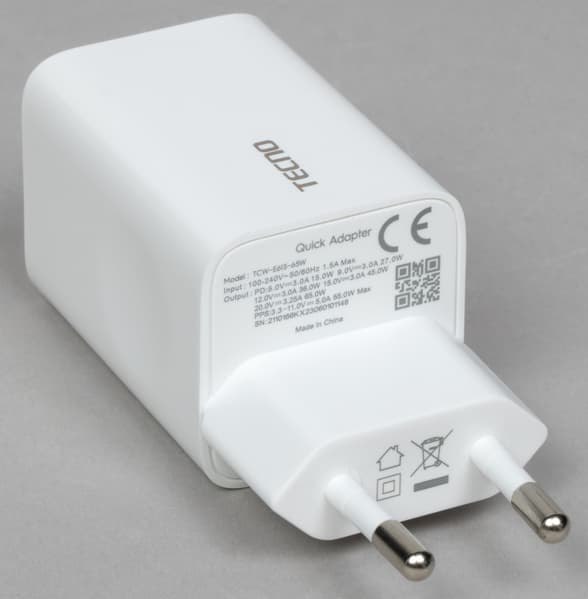

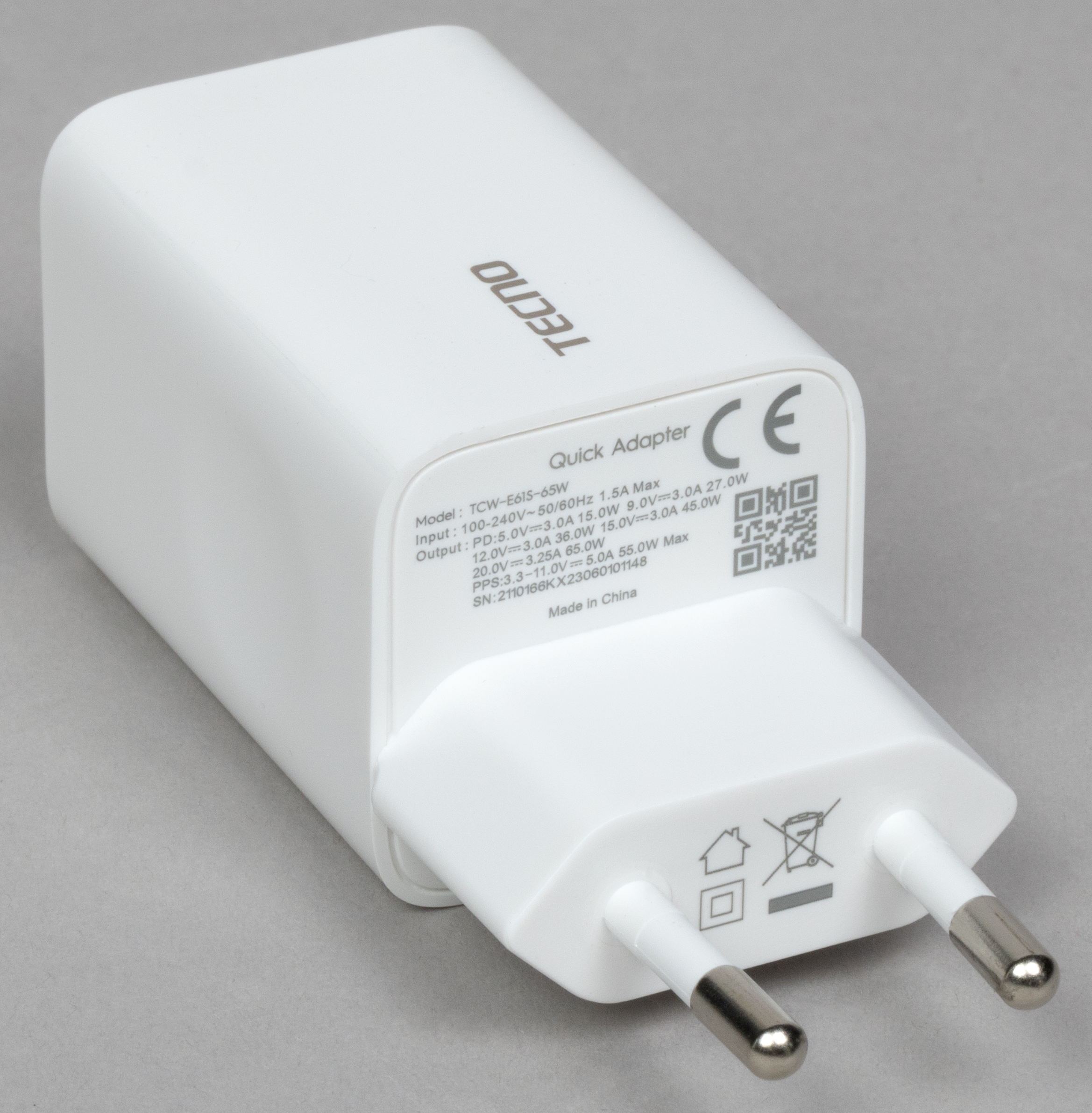

Адаптер «обычный»

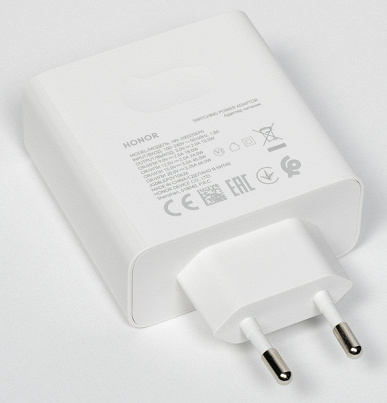

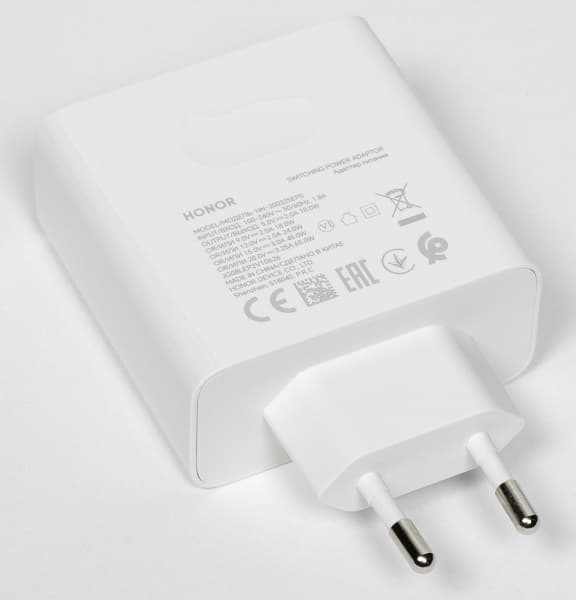

Адаптер с полупроводниками GaN

Если ориентироваться на размер стандартной вилки, то видно, что адаптер с GaN заметно меньше, чем «обычный», но отнюдь не в несколько раз по объему, а процентов на сорок. Весят они соответственно 200 и 170 граммов (с кабелями одинаковой длины), а нагрев при длительной и существенной нагрузке у GaN был на 6 градусов меньше.

Насколько такая разница критична для потребителя — судить не беремся, это дело индивидуальное, но подчеркиваем: по выходным параметрам (напряжение, предельный ток) они не отличаются, а потому заряжать подключенные устройства будут за одинаковое время, ведь скорость заряда зависит от тока, но никак не от технологии полупроводников.

Перейдем к нашему «герою».

Описание, возможности

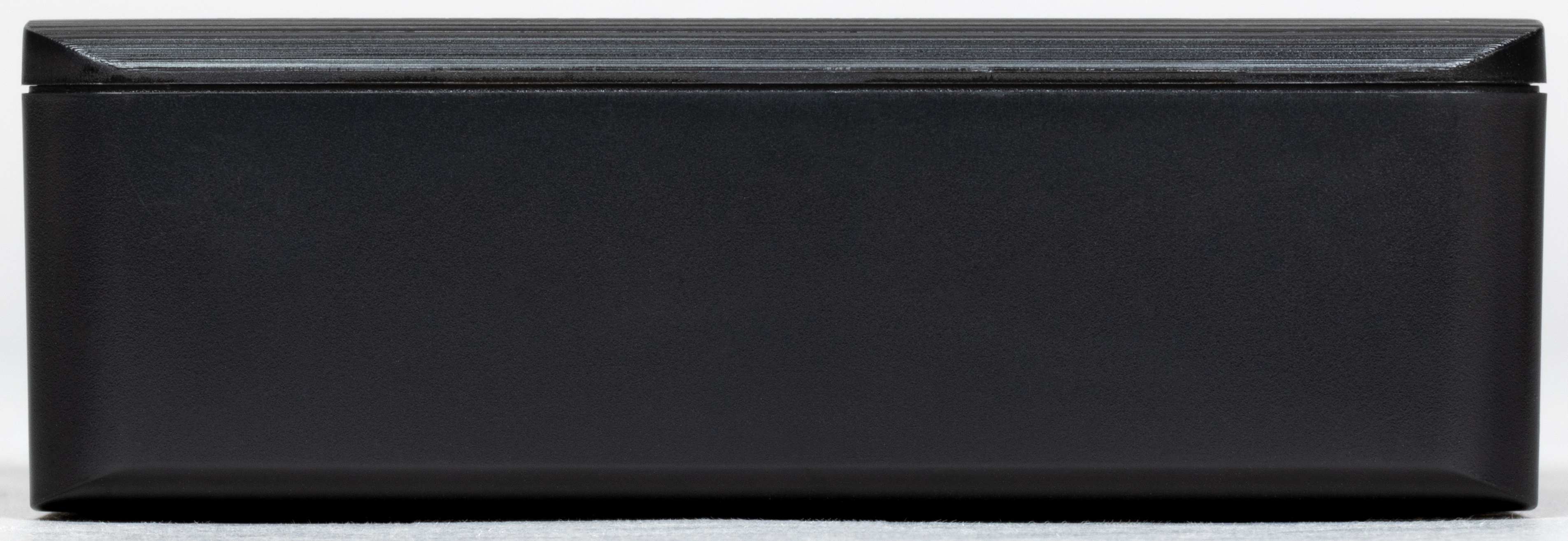

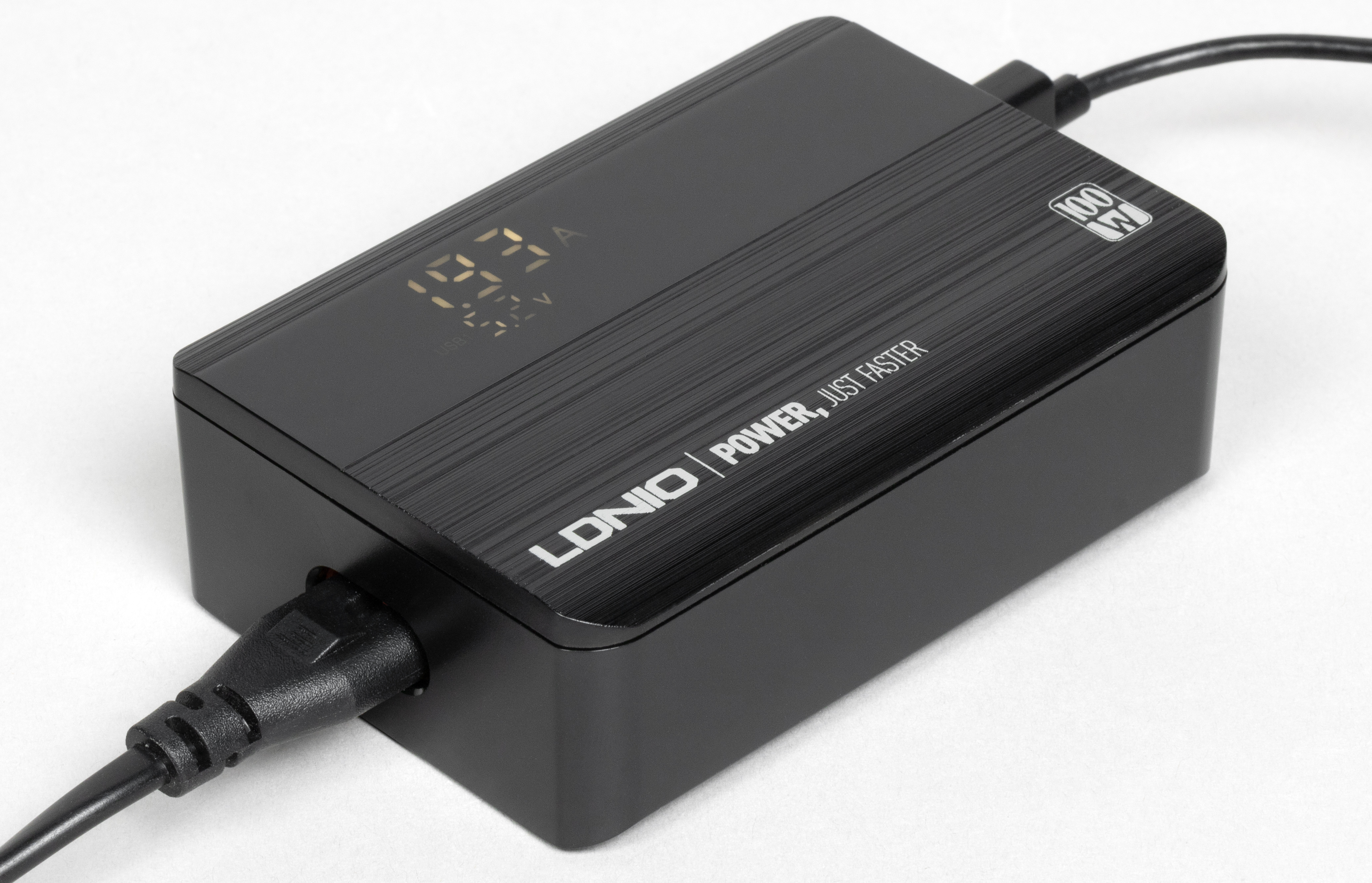

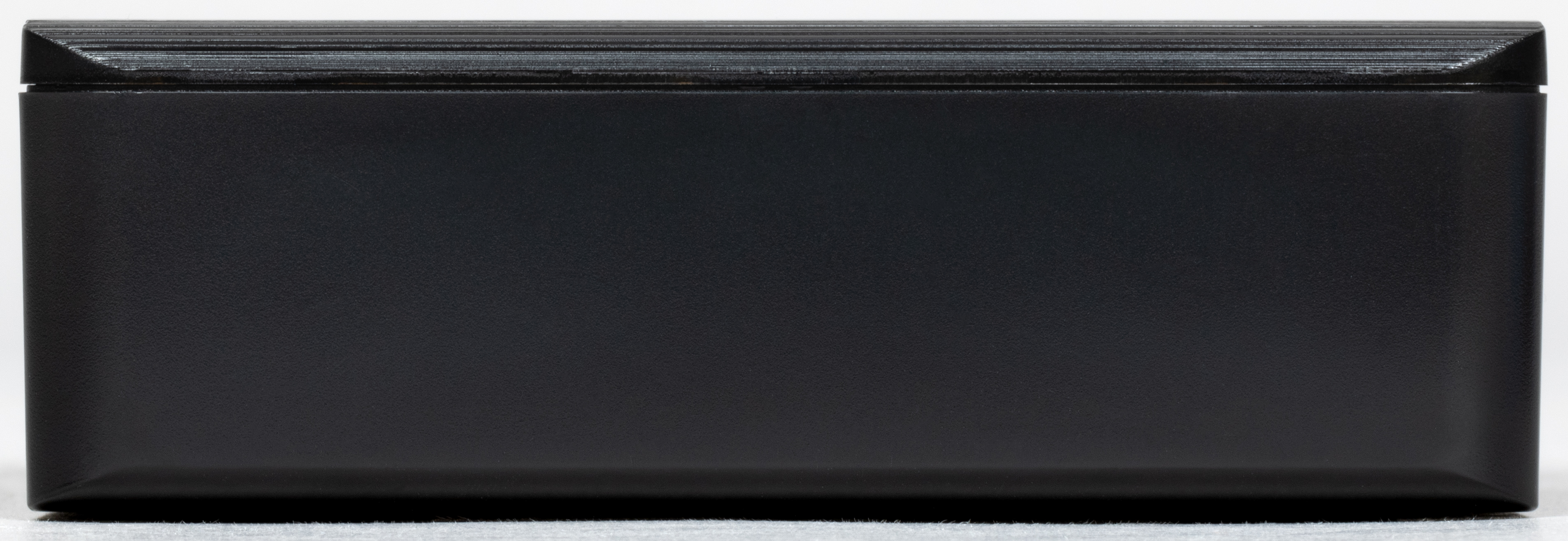

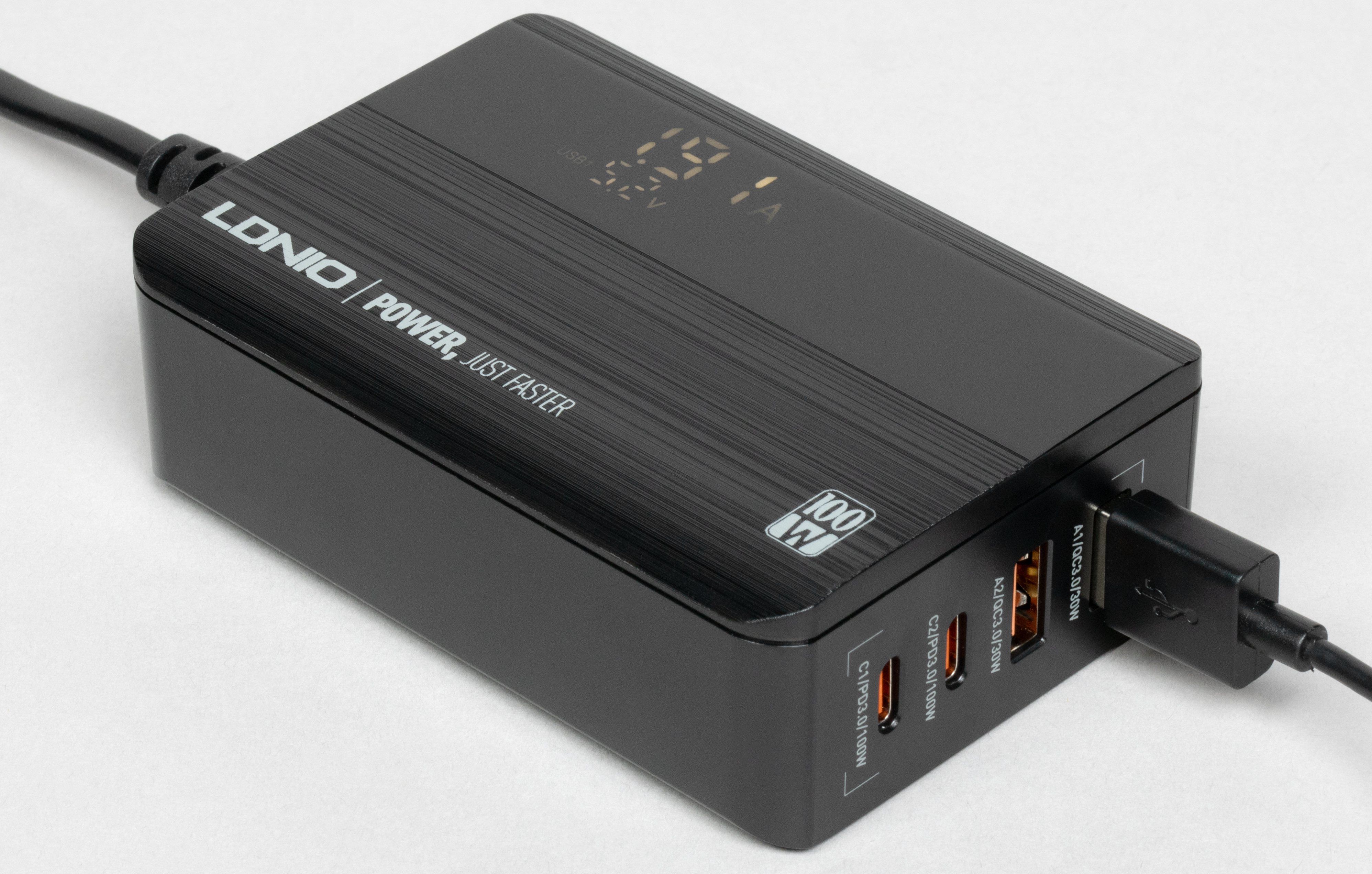

Цвет корпуса зарядного устройства Ldnio A4809C черный, боковые и нижняя поверхности матовые с легкой шероховатостью.

Верхняя плоскость имеет фактуру в виде продольной штриховки, там же расположен индикатор, окно которого является единственной глянцевой частью экстерьера.

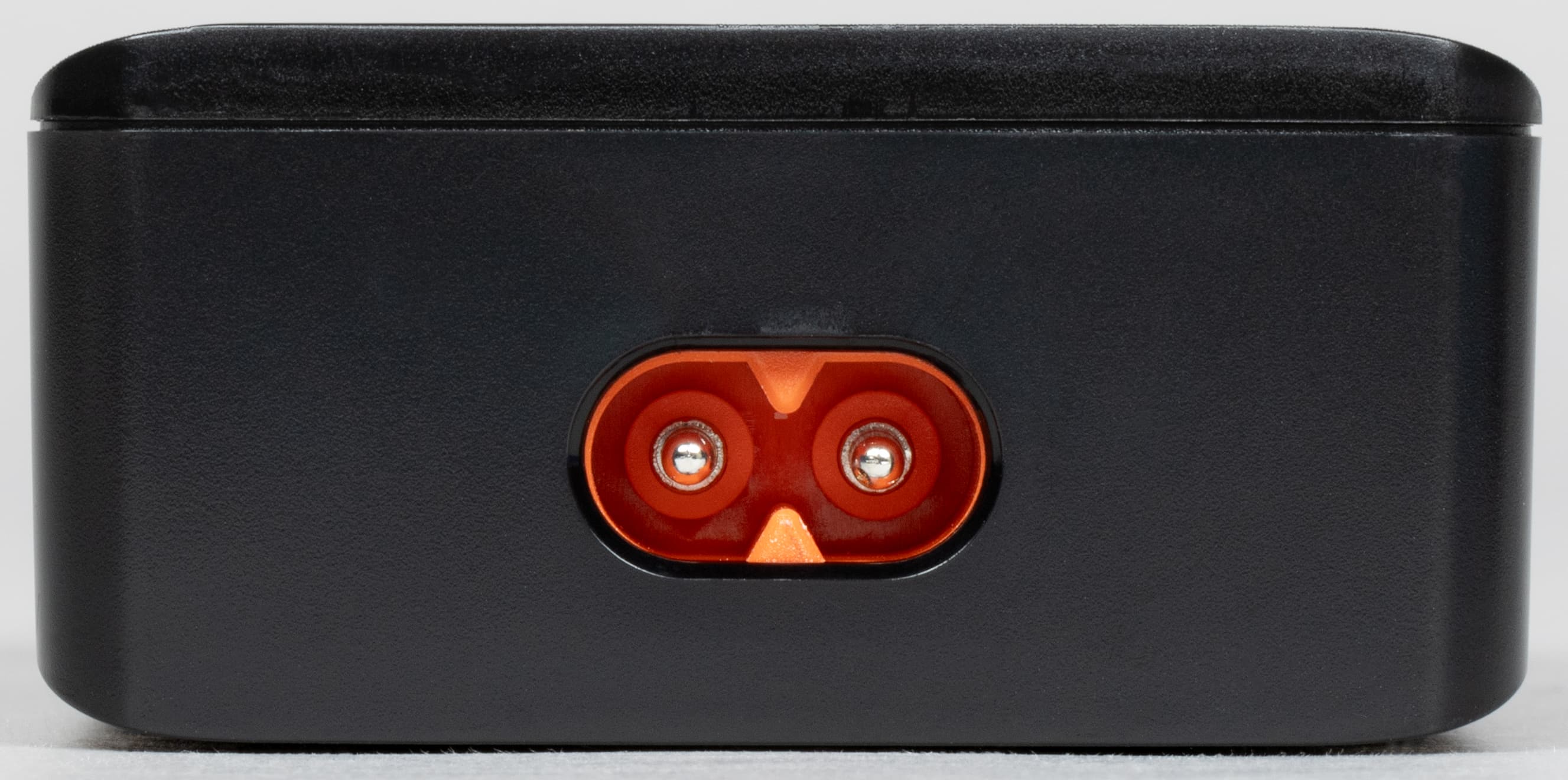

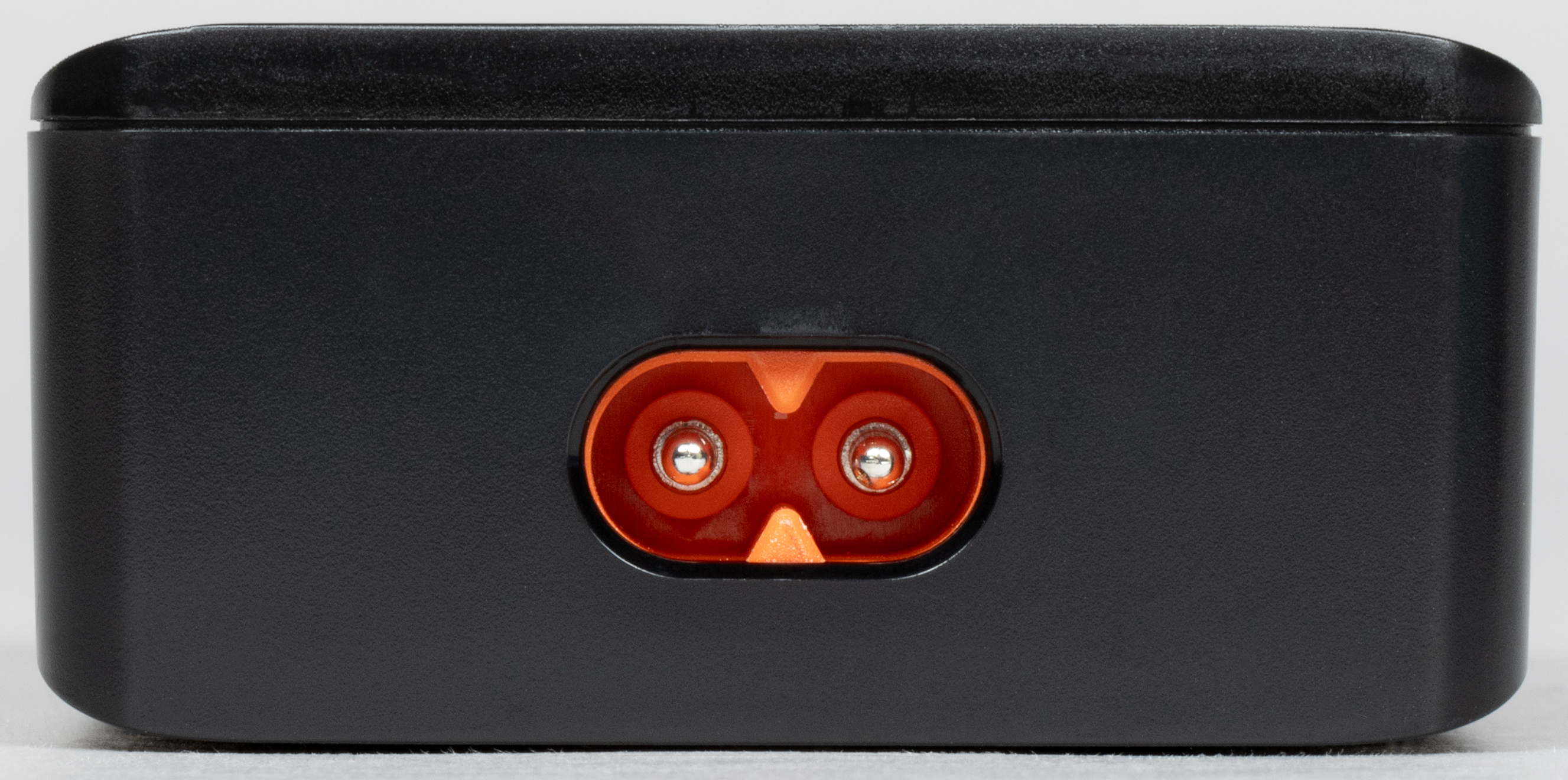

На одном из коротких торцов расположено гнездо для подключения к внешней сети переменного тока с помощью кабеля из комплекта, на другом — четыре выходных разъема: два USB-A (помечены А1 и А2) и два USB-C (помечены С1 и С2).

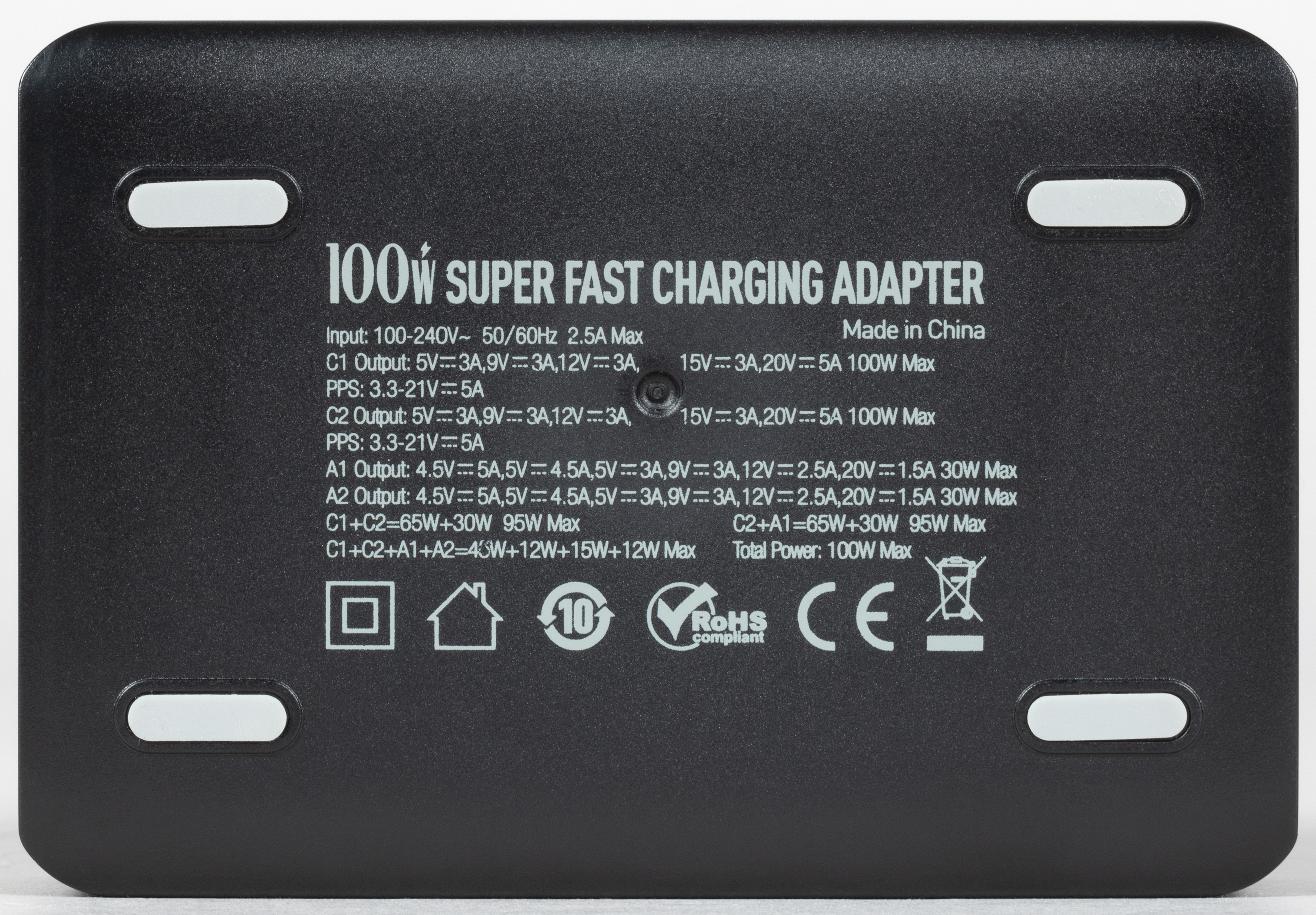

На нижней плоскости имеются небольшие ножки с силиконовыми вставками, подразумевающие горизонтальную установку. Разумеется, ничто не мешает поставить ЗУ вертикально.

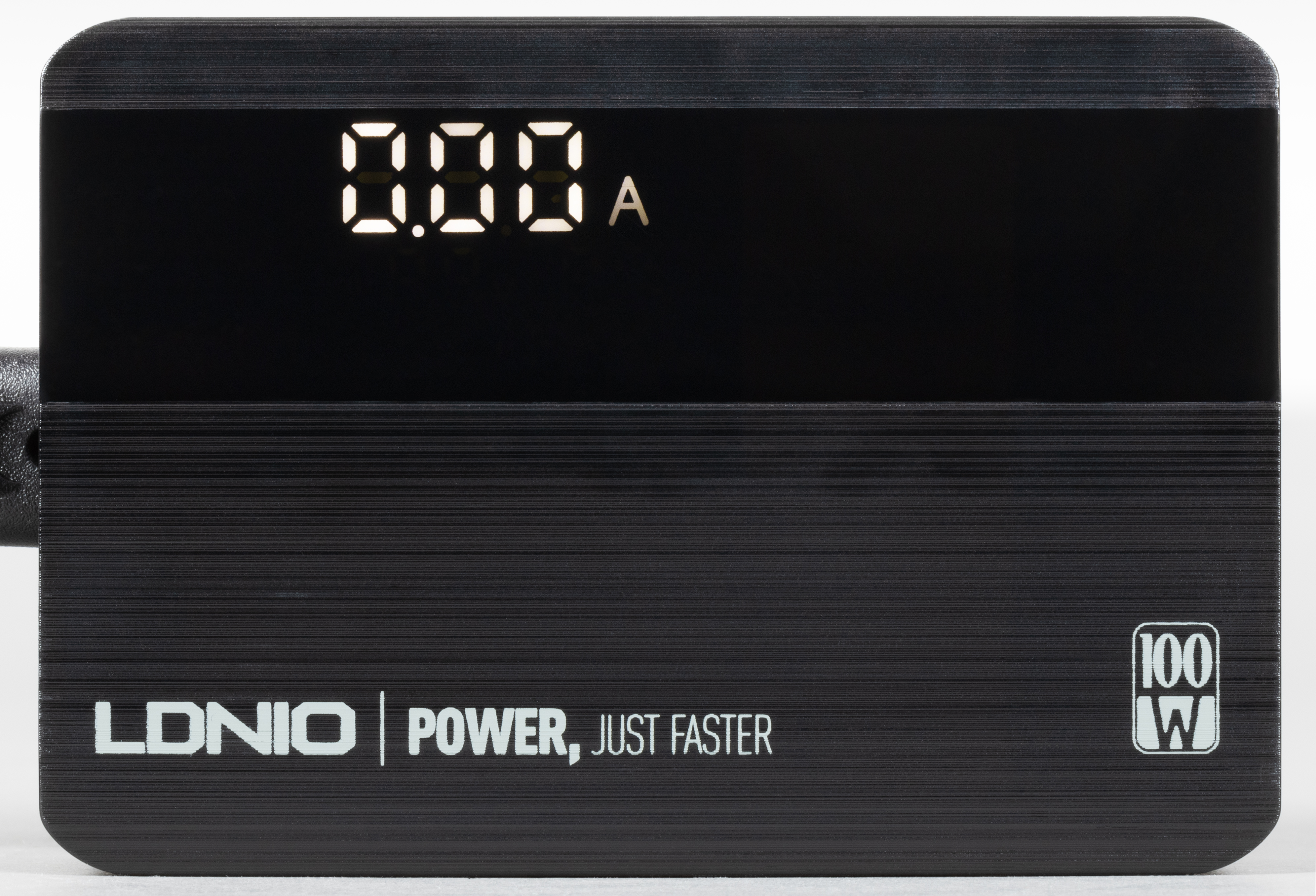

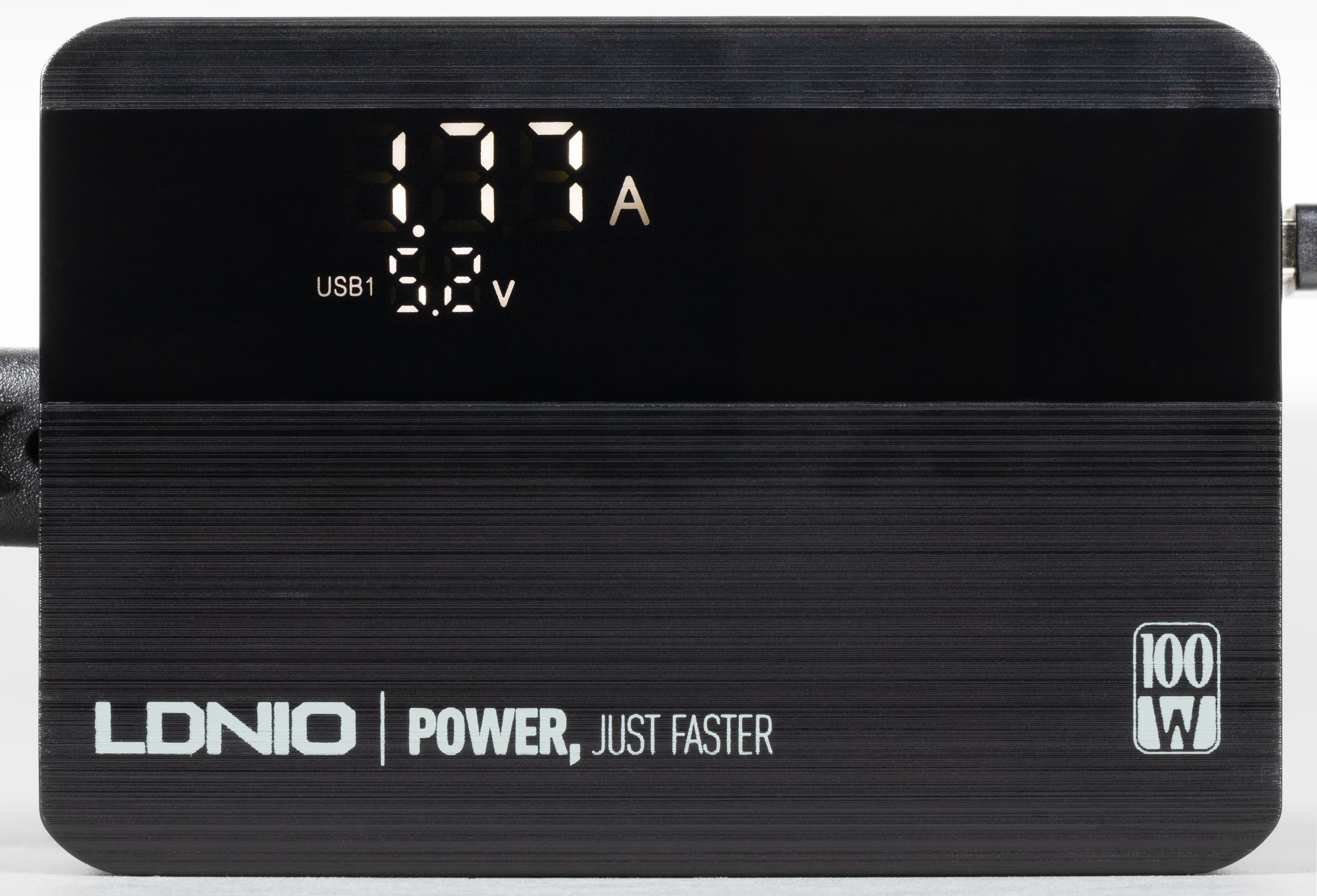

Индикатор светодиодный, цвет белый, но из-за тонированной декоративной накладки может восприниматься как желтоватый, яркость умеренная. Есть пять полей: четыре с символами поменьше для отображения напряжений (по два разряда) индивидуально для каждого из выходов, пятое покрупнее — для тока (три разряда), общее.

Знакоместа для цифр семисегментные, яркость сегментов чуть разная, да к тому же меняется при смене показаний, но подобное часто встречается в таких индикаторах.

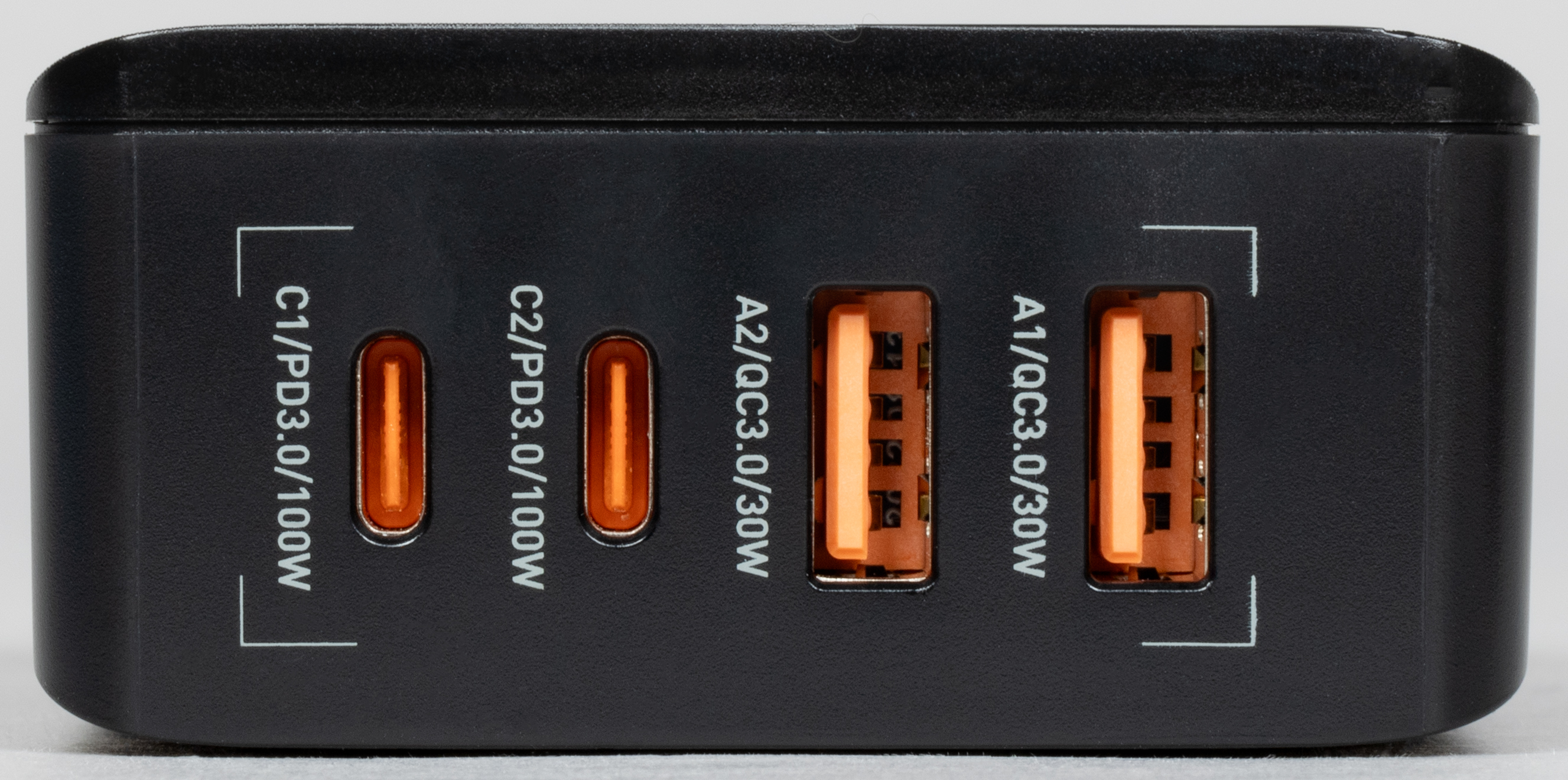

Есть и надписи: буквы V и A для напряжения и тока, а также обозначения выходов, которые для USB-C такие же, как возле соответствующих разъемов — С1 и С2, для USB-A иные: USB1 и USB2 вместо А1 и А2, но восприятию это не мешает, разве что в первый раз.

Индикатор показывает напряжения на каждом из задействованных выходов, а токи для них отображаются поочередно с интервалом в пять секунд, при этом мигает номер выхода, для которого в данный момент показан ток. Если от одного из выходов отключить нагрузку, через несколько секунд поле с напряжением для него исчезнет, значение для тока из «очереди показа» также удаляется.

В отсутствие нагрузок на всех выходах отображается лишь «0.00 А», свидетельствуя о подключении ЗУ к сети переменного тока.

Зачастую такая информация бывает весьма полезной, наша оценка выбранного способа индикации — хорошо. Конечно, поочередное отображение токов порой бывает не очень-то удобным (при наличии единственной нагрузки это замечание снимается), но если для каждого выхода отображать и ток, и напряжение, то при наличии 3-4 нагрузок информационная панель была бы перегружена различными сведениями, к тому же пришлось бы использовать существенно иной индикатор, наверняка более дорогой, и не факт, что с сохранением читаемости — в спектре продукции Ldnio есть ЗУ А6140С с 6 выходами и индивидуальным отображением параметров для каждого, там символы очень мелкие.

Порой полезно видеть и суммарную мощность, потребляемую подключенными устройствами, однако всякого рода пожеланий можно придумать много, а реализация любого из них неизбежно скажется на цене ЗУ.

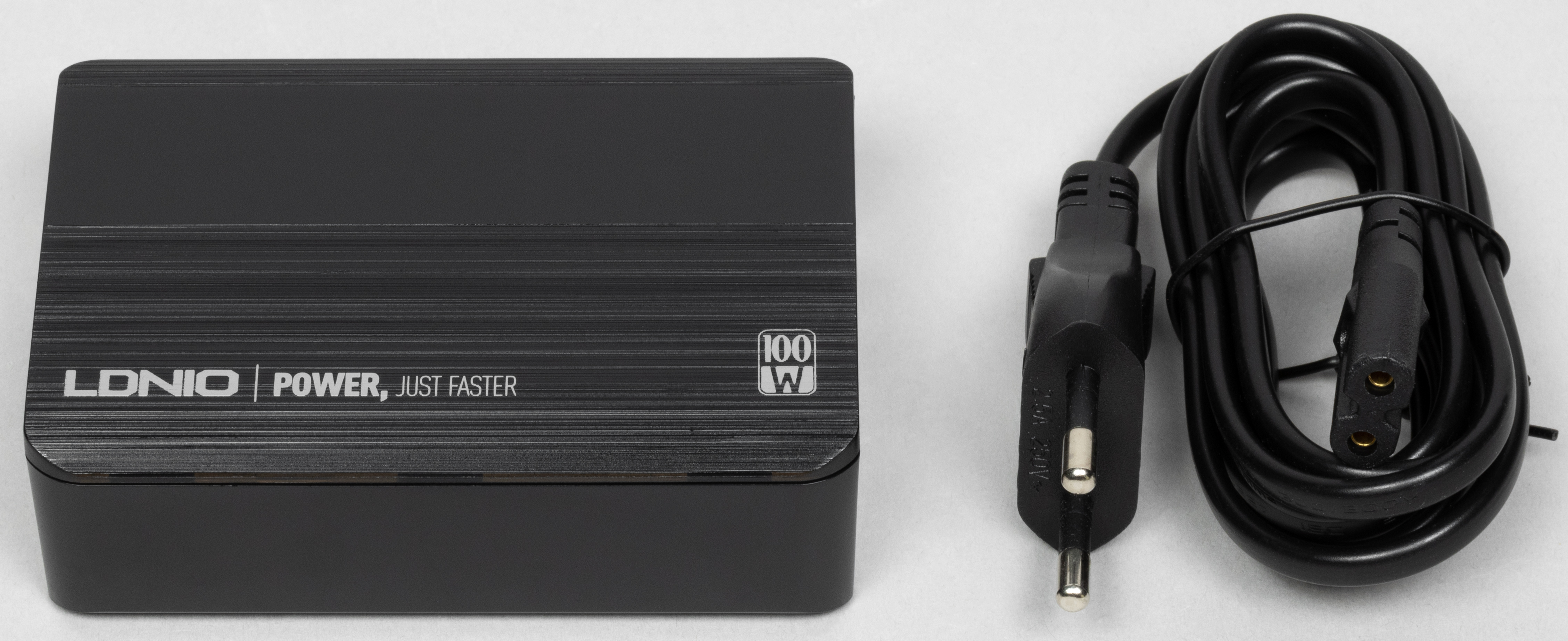

Устройство поставляется в хорошо оформленной коробке с европодвесом и комплектуется сменным входным кабелем длиной 1,5 м с плоской вилкой Europlug (CEE 7/16), но могут быть и другие, поэтому при заказе на зарубежных площадках обращайте внимание на тип вилки.

Характеристики

Вот список заявленных параметров:

Артикул A4809C
Входные параметры 100—240 В
2,5 А
50/60 Гц
Режимы быстрой зарядки PD / QC4+ / QC3.0 / AFC / FCP / SCP
Выходы 2 × USB-A
2 × USB-C
Выходные параметры USB-C 5 В / 3 А; 9 В / 3 А; 12 В / 3 А; 15 В / 3 А; 20 В / 5 А (до 100 Вт)
PPS: 3,3-21 В / 5 А
Выходные параметры USB-A 4,5 В / 5 А; 5 В / 4,5 А; 5 В / 3 А; 9 В / 3 А; 12 В / 2,5 А; 20 В / 1,5 А (до 30 Вт)
Общая выходная мощность до 100 Вт
Мощность USB-C1 + USB-C2 до 65 + 30 Вт (макс. 95 Вт)
Мощность USB-C2 + USB-A1 до 65 + 30 Вт (макс. 95 Вт)
Мощность USB-C1+USB-C2+USB-A1+USB-A2 PD 45 + 12 + 15 + 12 Вт максимум
Эффективность (КПД) н/д
Защита от перегрузки, перегрева, короткого замыкания
Размеры (измерено нами) 96×66×32 мм (с учетом ножек, без кабеля)
Вес нетто / брутто (измерено нами) 198 г (+ кабель 62 г) / 320 г
Описание на официальном сайте ldnio.com

Обозначенные предельные токи для выходов USB-A слишком велики для обычного разъема, и в данном случае используется коннектор-female с увеличенной шириной контактов питания Vcc и GND. Конечно, потребуется и соединительный кабель с соответствующим разъемом-male и достаточным сечением проводов.

Если термины Power Delivery и Quick Charge давно у всех на слуху, то относительно PPS поясним: это Programmable Power Supply или программируемый источник питания — протокол, по которому приемник последовательно запрашивает у источника повышение напряжения с шагом 0,02 В (начиная с меньшей величины 3,3 В и до максимума 21 В) и/или ток с шагом 0,05 А; такие запросы следуют каждые 10 секунд, динамически изменяя выходные параметры источника для повышения энергоэффективности. Естественно, и приемник, и источник должны поддерживать работу по протоколу PPS, который является составной частью стандарта USB Power Delivery, а если такой поддержки нет, то устанавливается ближайший фиксированный режим PD, который не во всех случаях может оказаться оптимальным.

Тестирование

Начинаем с проверки поддерживаемых режимов.

Режимы, поддерживаемые на выходах

Выходы USB-A:

  • Apple 2.4A
  • USB-DCP 5V 1.5A
  • QC2.0 5V, 9V, 12V
  • QC3.0 3.7-20.1V
  • Samsung AFC 9V, 12V
  • Huawei FCP 9V 2A
  • Huawei SCP 4.5V 2A

Выходы USB-C:

  • QC2.0 5V, 9V, 12V
  • QC3.0 3.7-20.1V
  • Samsung AFC 9V
  • Huawei FCP 9V 2A
  • Power Delivery 5V@3A, 9V@3A, 12V@3A, 15V@3A, 20V@5A, PPS 3.3-21.0V@5A, PPS, QC4+

Список доступных режимов с напряжением выше 5 вольт для обоих типов выходов оказался шире, чем заявлено в спецификации.

Напомним: для получения режимов PD с токами 3-5 ампер необходимы соответствующие кабели, да и для прочих вариантов с повышенными токами дешевенькие «шнурки» (особенно длинные) с тонкими проводами лучше не использовать — падение напряжения на них может оказаться критическим.

На однотипных выходах можно устанавливать разные режимы, например: на С1 — PD 20V@5A, а на С2 — QC3.0, или на А1 — QC3.0, а на А2 — QC2.0 12V, то есть в этом плане они независимые, но именно попарно, полной независимости для всех четырех выходов всё же нет: ниже мы увидим, что имеются ограничения, которые касаются не только предельных суммарных мощностей.

Теперь немного о лимитах мощности, обозначенных в спецификации.

Сто ватт на одном выходе USB-C — это и многие современные флагманские смартфоны со сверхбыстрой зарядкой, и даже игровые ноутбуки, причем уровня не начального, а топового (проверено!), но при непременном условии: не запускать «тяжелые» приложения, включая современные игры; хватит и на заряд батареи — при выключенном ноутбуке однозначно, а при включенном процесс может пойти медленнее.

Две нагрузки на USB-C или по одной на USB-C и на USB-А: 65 ватт — это типовая мощность штатных БП современных ноутбуков без дискретной видеокарты, то есть их с ЗУ Ldnio A4809C можно использовать без ограничений (тоже проверено), а оставшихся 30 ватт хватит для большинства современных смартфонов, исключая лишь «монстров» с очень быстрой зарядкой (они тоже будут заряжаться, но с обычной скоростью).

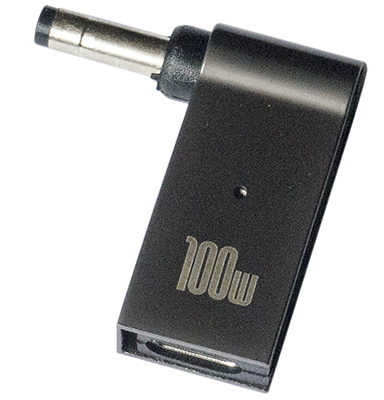

Если у вашего ноутбука нет порта USB-C с поддержкой Power Delivery, а для питания используется цилиндрический разъем того или иного типа, напомним о существовании переходников-адаптеров, имеющих вход Type-C, а на выходе может быть любой из разъемов, имеющихся в ноутбуках.

Внутри такого адаптера имеется чип, устанавливающий на выходе подключенного PD-источника режим 20V@3.25A (65 Вт) или 20V@5A (100 Вт); они вполне доступны и по ассортименту, и по цене, надо только не экономить и не покупать самый дешевый.

Три-четыре нагрузки: о ноутбуках тут уже вряд ли можно говорить — обозначенных в спецификации для одного выхода USB-C 45 Вт будет маловато, зачастую для восполнения энергии в батарее на начальном этапе и при выключенном ноутбуке требуется до 60-62 ватт, однако в некоторых случаях (батарея почти заряжена, работа в офисных приложениях) попробовать можно. А для быстрого заряда большинства смартфонов-планшетов, пауэрбанков и т. п. хватить должно вполне. Задекларированных для трех других выходов 12-15 ватт на каждый тоже хватит для подобных устройств, но не факт, что заряжаться каждое из них будет с максимально возможной для него скоростью.

Одна нагрузка

Сначала рассмотрим случай с единственной нагрузкой.

Токи мы задавали немного больше обозначенных в спецификации предельных, чтобы заодно оценить возможность работы при небольших, но длительных перегрузках; смогут ли реальные устройства затребовать такие токи — вопрос отдельный.

Режимы QC для USB-C не упомянуты в описаниях, не указаны и предельные токи для них, значения для теста пришлось выбирать самостоятельно.

В приведенной ниже таблице указаны замеры токов внешним прибором и в скобках отображаемые при этом индикатором ЗУ.

Напряжения измерялись непосредственно на выходах ЗУ, а до нагрузки «доберется» меньше — будут сказываться потери на кабеле. Нагрев (относительно температуры в помещении) обозначен максимальный из зафиксированных в разных местах корпуса.

Режим Uxx Ток нагрузки Напряжение на выходе Мощность нагрузки Нагрев за 30 минут
Выход USB-C (любой)
5 В 5,2 В 4,0 А и более — срабатывает защита (при 3,9 А на выходе 5,0 В)
3,20 (3,23) А 5,1 В 16 Вт на 12-13 °C
PD 9 В 9,2 В 3,8 А и более — срабатывает защита (при 3,7 А на выходе 9,0 В)
3,20 (3,23) А 9,1 В 29 Вт на 16-17 °C
PD 12 В 12,2 В 3,8 А и более — срабатывает защита (при 3,7 А на выходе 11,9 В)
3,20 (3,23) А 12,0 В 38 Вт на 18-19 °C
PD 15 В 15,2 В 3,8 А и более — срабатывает защита (при 3,7 А на выходе 14,9 В)
3,20 (3,23) А 15,0 В 48 Вт на 20-21 °C
PD 20 В 20,2 В защита не срабатывает при 6,1 А (U = 19,7 В)
5,20 (5,24) А 19,9 В 103 Вт на 32-33 °C
QC2.0 12 В 12,2 В 4,0 А и более — срабатывает защита (при 3,9 А на выходе 11,9 В)
3,20 (3,23) А 12,0 В 38 Вт на 13-14 °C
QC3.0 20,1 В 20,1 В 4,0 А и более — срабатывает защита (при 3,9 А на выходе 19,8 В)
3,20 (3,23) А 19,9 В 64 Вт на 25-26 °C
Выход USB-A (любой)
5 В 5,2 В 4,3 А и более — срабатывает защита (при 4,2 А на выходе 5,0 В)
4,10 (4,06-4,07) А 5,1 В 21 Вт на 13-14 °C
QC2.0 9 В 9,2 В 4,3 А и более — срабатывает защита (при 4,2 А на выходе 9,0 В)
4,10 (4,06-4,07) А 9,1 В 37 Вт на 17-18 °C
QC2.0 12 В 12,2 В 3,3 А и более — срабатывает защита (при 3,2 А на выходе 12,1 В)
3,10 (3,06-3,07) А 12,1 В 37 Вт на 17-18 °C
QC3.0 20,1 В 20,1 В 1,8 А и более — срабатывает защита (при 1,6-1,7 А напряжение начинает снижаться вплоть до 14 В)
1,50 (1,48-1,49) А 20,0 В 30 Вт на 14-15 °C

При срабатывании защиты бывает достаточно снять нагрузку, но иногда приходится еще и отключить ЗУ от сети переменного тока.

Индикатор с приемлемой для бытового применения точностью отображает потребляемые токи.

В этих тестах ЗУ показало очень хорошую стабильность выходного напряжения во всем диапазоне токов и неплохой запас по мощности относительно заявленных величин, причем критического нагрева во всех режимах не наблюдалось — хотя порой корпус становился ощутимо теплым, а то и очень теплым, но до срабатывания защиты от перегрева дело не доходило.

Уровень пульсаций в этих тестах не превышал 25-30 мВ, но чаще укладывался в 15-20.

Две нагрузки

Теперь проверим поведение ЗУ при подключении двух устройств одновременно, причем вновь на длительных (не менее получаса) интервалах времени, ориентируясь на заявленные предельные мощности. Имеющийся у нас набор эквивалентов нагрузки в трех случаях из четырех позволил проверить работу защиты от перегрузки только на выходах с максимальными токами; при ее срабатывании на одном из выходов порой может отключиться только он, но часто хотя бы на короткое время отключаются все выходы.

Режим Защита
при токе
Ток нагрузки Напряжение на выходе Мощности нагрузок Нагрев за 30 минут
по выходам в сумме
C1: PD 20 В
A1: 5 В
4,1 А 4,0 А
3,4 А
20,0 В
5,0 В
80 Вт
17 Вт
97 Вт на 30-31 °C
C1: PD 20 В
A1: QC 12 В
4,1 А 4,0 А
2,4 А
20,0 В
12,1 В
80 Вт
29 Вт
109 Вт на 33-34 °C
C1: PD 20 В
С2: QC 12 В
4,1 А 4,0 А
2,4 А
20,0 В
12,0 В
80 Вт
29 Вт
109 Вт на 33-34 °C
C1: PD 20 В
С2: PD 20 В
4,1 А
1,8 А
4,0 А
1,7 А
20,0 В
20,1 В
80 Вт
34 Вт
114 Вт на 37-38 °C

В плане мощности в этих тестах зарядное устройство вело себя просто замечательно: несмотря на заявленный для двух нагрузок максимум в 95 ватт, с обоих выходов (хоть двух USB-C, хоть USB-C и USB-A) удавалось получить и больше (до 114 ватт), при этом нагрев был существенным, но и тут до срабатывания защиты от перегрева не доходило.

А вот с заданием разных режимов на разноименных выходах не всё гладко: установленный для USB-A режим QC может сброситься при попытке включить PD на USB-C (и наоборот), приходится подбирать очередность включения. Нельзя исключить, что тут виноваты используемые нами триггеры режимов, но тут уж чем богаты: у нас нет возможности проверять на реальных устройствах все доступные установки.

К тому же если, например, на одном из USB-A имеется хоть минимальная нагрузка (иногда даже просто USB-тестер), то установить на любом из USB-C режим PD 20V@5A (100 Вт) не получится, максимальным будет 65-ваттный (20V@3.25A). Собственно, так и заявлено, и именно это отображено в приведенной выше таблице: пяти-шести ампер, как было в случае с единственной нагрузкой, уже не получается, максимум четыре, то есть 3,25 А с некоторым запасом.

При использовании двух USB-C также подтверждается заявленное ограничение, но тоже с запасом: не 65+30 Вт, а 80+34 Вт.

Три и четыре нагрузки

При подключении трех и более нагрузок ситуация с заданием разных режимов усугубляется, и не факт, что виновато только несовершенство помянутых чуть выше триггеров: есть и задекларированные ограничения — в спецификации имеется строчка: «C1+C2+A1+A2 : PD 45W+12W+15W+12W Max», которая не комментируется. Приходится догадываться: поскольку тот или иной режим Power Delivery однозначно не может быть получен на выходах USB-A, то получается, что буквы «PD» относятся только к первому из перечисленных выходов — С1, а на остальных, если судить по обозначенным мощностям, доступны лишь 5-вольтовые режимы.

В реальности примерно так и происходит, но с уточнением: при трех нагрузках режим PD можно задать на обоих выходах USB-C, а при четырех — только на одном, и именно на С1.

С учетом этого мы ограничились двумя тестами.

Режим Защита
при токе
Ток нагрузки Напряжение на выходе Мощности нагрузок Нагрев за 30 минут
по выходам в сумме
C1: PD 20 В
С2: PD 20 В
A1: 5 В
2,8 А
1,8 А
2,7 А
1,7 А
3,4 А
20,1 В
20,1 В
5,1 В
54 Вт
34 Вт
17 Вт
105 Вт на 32-33 °C
C1: PD 20 В
С2: 5 В
A1: 5 В
A2: 5 В
2,8 А


2,4 А
2,7 А
3,4 А
3,4 А
2,3 А
20,1 В
5,1 В
5,1 В
5,2 В
54 Вт
17 Вт
17 Вт
12 Вт
100 Вт на 32-33 °C

И вновь замеченные нами при тестировании ограничения мощности имеют запас по сравнению с заявленными значениями, кроме выхода А2: у него при четырех нагрузках максимум ровно тот, что обозначен в спецификации, дальше срабатывает защита. При этом вполне возможно, что для С2 и А1 можно задать токи и побольше — сделать это не позволил имеющийся набор тестовых нагрузок.

Отметим: в первом из двух этих тестов перераспределения мощностей не будет — если снизить на порядок ток для С2, то защита на С1 всё равно сработает при 2,8 А, и наоборот, то есть наибольшую мощность можно снять именно с С1 (как, собственно, и обозначено в спецификации).

Итак, запоминаем: самую мощную нагрузку, особенно поддерживающую Power Delivery, подключаем к С1, следующие к С2 (здесь тоже возможен режим PD, но если нагрузок не более трех) и А1, самую слабенькую — к А2.

Итог

Ldnio 100W GaN Super Fast Charger A4809C — хороший пример современного зарядного устройства, оснащенного четырьмя выходами с поддержкой самых современных режимов быстрой зарядки и обеспечивающего высокую стабильность выходных напряжений в широком диапазоне нагрузок вплоть до 100 ватт и даже более.

Использование полупроводников на основе нитрида галлия позволило уменьшить размеры, но главное — снизить уровень нагрева при максимальных нагрузках.

По своим возможностям оно не только соответствует спецификации, но в ряде случаев позволяет получить больше, порой значительно. Это касается и поддерживаемых режимов, и выявленной в наших тестах долговременной перегрузочной способности. Надо только не забывать об ограничениях, связанных с подключением нескольких нагрузок, но это как раз не исключение, а скорее правило для подобных устройств.

Нельзя не отметить, что подобными достоинствами сегодня обладает немалое количество ЗУ, гораздо реже встречается отображение на индикаторе токов и напряжений для каждого из выходов, а нужно ли вам это — если возник такой вопрос, то лучше выбирать из только что упомянутого немалого количества «зарядок» без такой индикации, которые, вполне возможно, еще и дешевле обойдутся.

В плане надежности и долговечности однозначно заявлять что-либо мы не возьмемся, скажем лишь, что за время тестирования ЗУ отработало полторы сотни часов и с тестовыми, и с реальными нагрузками, причем не только с «легкими» вроде смартфонов, но и с ноутбуками, включая топовый игровой, на котором запускались офисные приложения.
