Обзор карты Hercules Thriller 3D


Собирая заказчику компьютер, который мог бы захватывать картинку с видеокамеры, а также давал минимальные возможности работы с видео, я изучил обзор соответствующих карт. Благодаря рекомендациям "шефа" я взял карту Hercules Thriller 3D, хотя указанный обзор не рекомендовал эту карту, как нерабочую. До сего момента не жалею, что выбрал её. Хочу поделиться своими первыми впечатлениями. В своих руках я в разное время держал все возможные варианты этой карты, но буду рассказывать, в основном, об AGP.

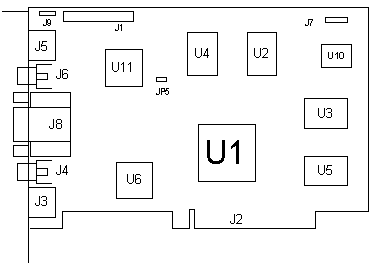

Устройство карты:

  • U1 — Rendition Verite 2200
  • U2, U3, U4, U5 — SGRAM 2MB (Samsung KM4132G512Q-8)
  • U6 — Video capture chip (ITT VPX3225D)
  • U10 — Flash BIOS (Atmel 29LV512)
  • U11- Video codec (CHRONTEL CH7003A-V)
  • J3/J4 — S-Video/Composite in
  • J5/J6 — S-Video/Composite out
  • J8 — VGA connector
  • J9 (над J5) — разъем стереоочков, в комплекте планка с внешним разъемом, хвостиком, подсоединяемым к J9
  • J1 — VESA Feature connector
  • JP5 — перемычка для запуска карты на телевизоре (только DOS)
  • J7 — непонятный разъем
  • J2 — AGP

Некоторые факты:

  • выпускается в вариантах PCI 4MB (TH2204), AGP 4MB (TH2304A), PCI 8MB Video IN/OUT(TH2218SG), AGP 8MB Video IN/OUT (TH2318SGA). Далее будет описываться последний вариант с указанием отличий для PCI-версии TH2218SG
  • графический процессор 2D/3D — Rendition Verite 2200
  • 8MB SGRAM
  • AGP 1x (интересующихся сравнением 1х/2х отошлю к результатам тестов IPLabs) или PCI2.1
  • DAC up to 230MHz (несмотря на эту цифру, могу уверенно рекомендовать эту карту лишь для мониторов 15" и дешевых 17")
  • TrueColor до 1152x864@90Hz, HiColor до 1600x1200@75Hz
  • аппаратное ускорение воспоизведения MPEG2 (bilinear filtering/motion compensation)
  • видеовыход (PAL/NTSC) в режимах 640x480 16bpp и 800x600 16bpp (только AGP)
  • видеовход (PAL/NTSC/SECAM)
  • разъем VESA для подключения стереоочков
  • драйверы в комплекте Windows 95/98, Windows NT (OpenGL MCD)
  • другие драйверы — OpenGL ICD (Win95/98/NT), XFree86 (Linux etc.)
  • в наборе для розничной продажи приложен CD с игрой Incoming

Карта PCI отличается

  • разъемом J3 — на этом месте стоит выход для стереоочков, а S-Video IN вовсе нет. Соответственно, нет и J9.
  • U11 — вместо чипа CHRONTEL — Brooktree(BT) с поддержкой видеовыхода лишь в режиме 640x480 16bpp
  • отсутствием J7
  • другим именем перемычки JP5 — обозначена JP4
  • на имевшейся у меня PCI-карте вместо VPX3225D — VPX3224D (без телетекста)

Драйверы

Драйвер видеозахватчика есть лишь для Windows95/98, как у абсолютного большинства карт этой категории. Поэтому впечатления, естественно, относятся к работе в этой операционной системе. Драйверы карты поставляются на CD, с которого автоматически запускается программа установки, шустро ставящая драйвер. Последние поставки карты сопровождаются дискетой с обновленным драйвером, который, видимо, необходим именно для AGP-карты c чипом CHRONTEL. Я не ставил драйверы с CD и дискеты, а взял исполняемый файл с www.hercules.com. Отдельной операцией драйверы видеозахвата распаковываются (само-)  и ставятся через Settings>Control Panel>Add new hardware. В комплекте нет утилиты захвата видео, но в документации приведена ссылка на бесплатно доступный на сайте Microsoft vidcap32. Скачав этот файл, я смог опробовать ввод видео.

Видео

Вот картинки с эфира:



Из картинок видно, что карта понимает наш SECAM, хотя спецификации этого не обещают. Захват обещают не больше 320x240, хотя работает до 384х288. Для захвата видео нужно поставить вид кодирования — 16 бит (555). Качество захвата мне кажется адекватным формату изображения, хотя, может быть, приведенные картинки и не впечатляют. Полагаю, что более качественый, чем коллективная антенна, источник сигнала на S-Video входе, например, видеокамера, дал бы более симпатичный результат. Картинки с видеомагнитофона выглядят аналогично, не буду удлинять ими статью.

Для работы с видео нужна хорошая дисковая система. При сбрасывании 384x288 @ 25fps на Quantum Fireball 1,2GB (Mode 4, DMA off) терялся 31% кадров даже на Celeron 300A. Видимо, без SCSI ничего хорошего не получится.

Видеовывод

Видеовыход работает, хотя добиться цветов, похожих на те, что на мониторе, непросто. Для видеомонтажа, конечно, хотелось бы иметь независимый от экрана компьютера видеовыход, но в дешевой карте вряд ли пока можно этого ждать. Проигрывал VideoCD на телевизор — терпимое качество, сравнимое с посредственной кассетой. А чего еще ждать от MPEG1?

Хочу предостеречь Вас от ошибки

Одна моя глупость замедлила появление этого обзора. Мой компьютер работал без корпуса, кот прошел по нему и карта вылезла из слота AGP. Но сгубил плату не кот, а я, когда вынул и засунул ее обратно НЕ ОТКЛЮЧИВ ВИДЕОШНУРЫ! Из-за того что коллективная антенна не заземляется, а шасси телевизора имеет произвольный потенциал, который может временами изрядно бить. Что и произошло в виде нескольких искр между контактами платы и слотом AGP при засовывании ее в слот. В результате мама померла. Видеоплата, как ни странно, осталась жива. Не повторяйте чужих ошибок — вынимайте шнуры перед извлечением и засовыванием карты!

Напоследок

Пока это все впечатления от карты. В общем, симпатичный зверек, качественно изготовленный (на мой взгляд, лучше Diamond, а тем более — Asus), за скромную цену $95. Кроме высказанных замечаний, отмечу следующую странность — чип видеозахвата VPX3225D Micronas Intermetall позволяет захватывать изображение с полным разрешением PAL — 768x576. Такой возможности имеющийся драйвер не дает, но, по непроверенным слухам, ситуация изменится. Этот чип умеет декодировать телетекст. В комплекте драйверов мне попадалась утилита для чтения телетекста, но посмотреть ее не удосужился.

Полагаю, вскоре аналогичные видеокарты с захватом и выводом видео будут шире применяться как любителями домашнего видео, так и полупрофессиональными студиями, где сейчас работают карты уровня Miro DC30 (для справки: примерно $800). В профессиональной технике сейчас отказываются от сжатия при создании и монтаже видеоматериала. С ростом производительности типовых компьютеров эта тенденция проявится и в полупрофессиональной технике, что увеличит доступность видеомонтажа на компьютере. В ближних планах — посмотреть Matrox Marvel и поработать с разными програмами видеомонтажа, вроде Premiere, Ulead MediaStudio и т.д.

Жду Ваших замечаний по почте.
