Обзор видеокарты ASUS AGP-V6800


Данный материал дает начало новой традиции в написании обзоров по видеокартам, когда все вновь побывавшие в нашей лаборатории видеоплаты будут описываться не только в сводных, сравнительных статьях, но по каждой из них будет выходить отдельный материал.

Еще осенью 1999 года появление чипсета NVIDIA GeForce 256 ознаменовало появление нового семейства 3D-акселераторов, открывающих разработчикам игр новые возможности для совершенствования реалистичности трехмерной графики. На сегодняшний момент все больше фирм-производителей видеокарт обращаются к этому чипсету. А что же маститые, крупнейшие фирмы? Такие, например, как ASUS? Ведь при массовом выпуске видеокарт на GeForce 256 трудно удерживать лидирующие позиции. Естественно, чтобы не потерять свою часть рынка, надо снижать цены. Однако, есть и другой способ: выпускать целую линейку видеокарт, которые могут удовлетворить запросы разных пользователей. Мы уже рассматривали две платы из этого семейства: ASUS AGP-V6600 и ASUS AGP-V6600 Deluxe. На очереди — видеокарты с DDR-памятью.

В нашей лаборатории побывала плата ASUS AGP-V6800, основанная на чипсете NVIDIA GeForce 256 и имеющая память типа DDR SGRAM, обладающую удвоенной скоростью передачи данных. В обзоре по видеокарте ELSA Erazor X2 мы подробно рассматривали особенности этого вида памяти. Основное отличие DDR SGRAM от обычной SDR SDRAM состоит в том, что передача данных у первой происходит по обоим фронтам сигнала, а не по одному, как у SDR SDRAM.

Плата

ASUS AGP-V6800 представляет собой начальную модель семейства V6800, отличаясь от своего старшего брата ASUS AGP-V6800 Deluxe отсутствием TV-входа, TV-выхода и вывода на стерео-очки. Также, в комплект поставки AGP-V6800 Deluxe входят и сами стерео-очки, которых нет в поставке обычной AGP-V6800.

Основные характеристики ASUS AGP-V6800:

  • чипсет NVIDIA GeForce256 (DDR);
  • 32 мегабайта DDR DRAM;
  • RAMDAC 350 MHz;
  • AGP 2x/4x с возможностью работы в режиме Fast Writes;
  • поддержка технологии SmartDoctor;
  • поддержка следующих разрешений:

    ResolutionColor Depth (bits) Max Refresh Rate (Hz)
    640 x 480 8/16/32 240/240/240
    800 x 600 8/16/32 240/240/240
    1024 x 768 8/16/32 240/240/200
    1152 x 864 8/16/32 200/200/170
    1280 x 960 8/16/32 170/170/150
    1280 x 1024 8/16/32 170/170/170
    1600 x 900 8/16/32 150/150/120
    1600 x 1200 8/16/32 120/120/100
    1920 x 1080 8/16/32 100/100/85
    1920 x 1200 8/16/32 100/100/85
    1920 x 1440 8/16/32 85/85/75
    2048 x 1536 8/16/32 75/75/60

Рассмотрим особенности этой карты:

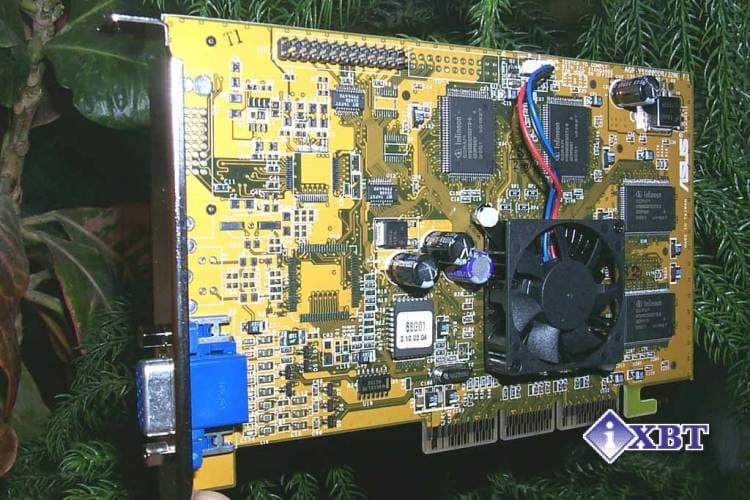

Плата базируется на AGP 2x/4x интерфейсе, имеет 32 Мбайта DDR SGRAM памяти, размещенной в восьми микросхемах, расположенных на обоих сторонах PCB.

Микросхемы памяти произведены фирмой Infineon и имеют время доступа 6ns, что свидетельствует о том, что данная память может работать на частоте 166 МГц. NVIDIA рекомендует использовать в DDR-картах 150-166 МГц память, однако номинальная частота работы памяти на данной плате (как, впрочем, и на всех остальных картах этого класса) равна 150 МГц (300 МГц в пересчете на скорость SDR-памяти). Замечу, что часто частота работы DDR памяти приводится в эквивалентной (вдвое большей) частоте SDR-памяти. То есть, если говорится, что частота работы DDR-памяти равна 300 МГц, то, на самом деле, она работает на 150 МГц.

Любопытно отметить, что чипсет у видеокарт, имеющих DDR-память, отличается маркировкой от аналогичного, установленного на картах с SDR-памятью.

Обратите внимание на буквы DDR внизу чипа. Однако, чипсет работает на стандартной для всех GeForce 256-карт частоте — 120 МГц.

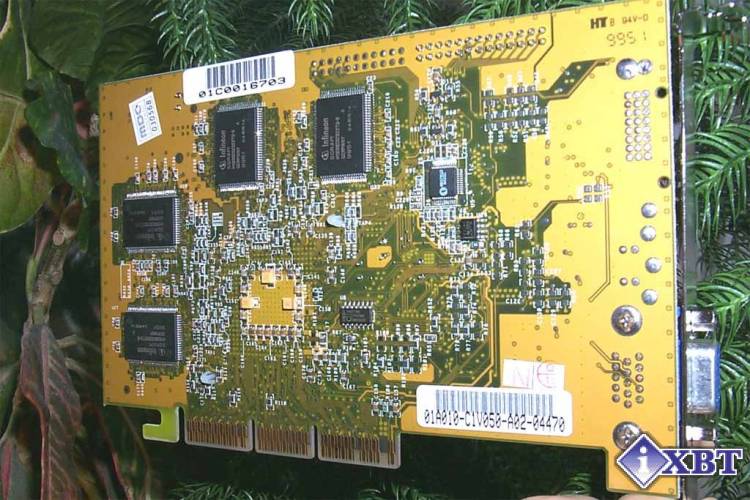

Если сравнить дизайн карты ASUS AGP-V6800 с дизайном аналогичных плат, рассмотренных нами ранее (Creative 3D Blaster GeForce256 Annihilator Pro, Leadtek WinFast GeForce256 DDR, ELSA Erazor X2), то на лицевых сторонах карт отличий практически нет, зато оборотная сторона PCB ASUS AGP-V6800 существенно отличается от конкурирующих продуктов. Это отличие обусловливается тем, что AGP-V6800 поддерживает уникальную технологию SmartDoctor, которая предусматривает аппаратный мониторинг чипсета. Для реализации этой технологии на оборотной стороне PCB установлена микросхема контроллера аппаратного мониторинга Winbond W83781D.

На плате используется более качественный, нежели можно встретить на обычных платах на чипах от NVIDIA, кулер. Вентилятор имеет датчик частоты вращения (тахометр), поэтому от него к плате идут три проводка. Между радиатором и чипсетом имеется термопроводящая паста. Хочу заметить, что использование термопроводящей пасты между радиатором и чипсетом при механическом креплении кулера стало довольно редким событием, хотя это и способствует лучшему теплоотводу.

Рассматривая видеокарту дальше, можно заметить, что ее PCB имеет пустые места под микросхемы управления TV-out и выводом на LCD-монитор. Самих же этих устройств на данной версии карты нет. Мне неизвестно, выпускаются ли ревизии этой модели с установленными TV-out и/или выводом на LCD-мониторы, или нет. Возможно, что наличие этих посадочных мест — следствие использования reference-дизайна при разработке платы.

ASUS AGP-V6800 поставляется в коробке традиционного для ASUSTeK дизайна.

В поставку, кроме CD-диска с драйверами и утилитами входят две игры (Drakan и Rollcage), CD-диск с 12-ю демо-версиями различных игр, а также CD-диск с плеером ASUS DVD.

Разгон

Конечно же, я испытал ASUS AGP-V6800 при разгоне. Чипсет смог разогнаться до 150 МГц, память — до 350 МГц. Это, конечно, не является абсолютным пределом (например, существуют платы Creative Annihilator Pro, способные вытянуть и 166/350 МГц), однако и такое повышение частот по идее должно довольно сильно сказаться на производительности.

Многих владельцев системных плат на чипсете i440BX интересует возможность работы подобных видеокарт при повышении частоты на шине AGP. Известно, что чипсет i440BX может подавать на AGP либо 1/1 или 2/3 от частоты системной шины, что ограничивает возможность использования частот FSB на таких платах выше 100 МГц. Поэтому часто невозможность работы многих AGP-видеокарт на частотах шины AGP выше 75 Мгц вызывает разочарование пользователей. При установке на i440BX системной шины на частоту 133 МГц, на AGP получается 89 МГц, что является опасным превышением для многих видеоплат. Тем не менее, исследования показали, что ряд карт могут работать и на таких частотах AGP. В частности, данная плата ASUS AGP-V6800 в таких условиях работала отлично, никаких проблем в ее функционировании замечено не было.

Технология SmartDoctor

Теперь поговорим о технологии SmartDoctor. Для того, чтобы воспользоваться возможностями, предоставляемыми этой технологией, предусмотрена специальная утилита SmartDoctor, поставляемая вместе с видеокартой.

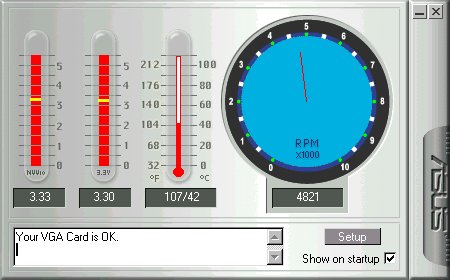

Эта программа может запускаться при каждом старте Windows и после демонстрации состояния видеокарты в течение 5 секунд уходит в фоновый режим, а в системном трее появляется соответствующая пиктограмма. SmartDoctor позволяет отслеживать температуру чипсета, вольтаж на видеокарте (на самом чипсете и на AGP-шине) и частоту вращения кулера на чипе. Анализируя полученные данные, программа выводит данные о состоянии видеокарты. При критическом перегреве утилита активизируется, на рабочем столе появляется окно с сообщением о перегреве, и предоставляется возможность снизить частоты работы чипсета и памяти.

Но основным предназначением SmartDoctor, помимо контроля температуры видеокарты, является понижение частот работы при первой же возможности. Например, в состоянии холостого хода, то есть при отсутствии активно действующего программного обеспечения частоты снижаются до 85/220 МГц. Если же запущено какое-либо 2D-приложение, например, Adobe PhotoShop, то частоты немного повышаются (в данном случае до 94/230 МГц), однако все же оставаясь ниже номинальных значений. А вот при запуске 3D-приложений значения частот возвращаются к номиналу: 120/300 МГц. Если же частоты работы чипсета и памяти были до начала работы SmartDoctor увеличены выше номинала, то тогда они снижаются при отсутствии действующих 3D-приложений в линейной пропорции. Принудительное снятие разгона по частотам до номинальных значений (120/300 МГц) происходит только при критических значениях температуры чипа. Таким образом, используя SmartDoctor, нужно учитывать то, что эта утилита будет стараться по возможности понижать частоты работы, тем самым продлевая срок службы видеокарты.

Установка и драйвера

Мы закончили рассматривать особенности видеокарты ASUS AGP-V6800, а теперь перейдем к тестированию данной платы. Для начала представлю конфигурацию стенда, на котором оно проводилось.

  • процессор Intel Pentium III 600 MHz:
  • системная плата ASUS P3B-F (i440BX);
  • оперативная память 128 MB PC100;
  • жесткий диск Quantum FB CR 6.4GB;
  • операционная система Windows 98;
  • монитор ViewSonic P810 (21").

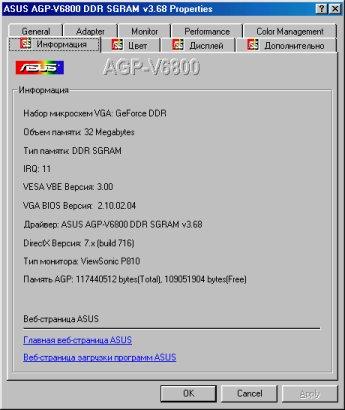

С чего обычно начинается работа с видеокартой? С установки драйверов. Рассмотрим особенности поставляемых фирмой ASUS драйверов. При тестировании использовались драйверы версии 3.68:

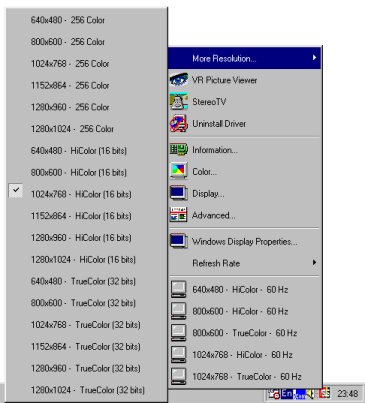

Драйверы установились без осложнений, внизу, в системном трее появилась пиктограмма, нажав на которую можно получить доступ ко всем настройкам.

Также, добраться до настроек можно через свойства дисплея. Пользователь получает при этом возможность:

  • устанавливать цветовые режимы для рабочего стола:

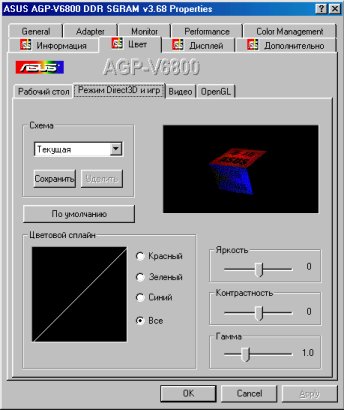

  • для игр в режиме Direct3D:

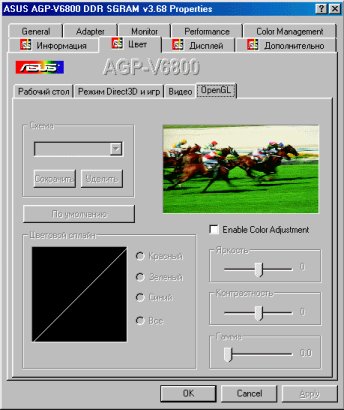

  • для игр в режиме OpenGL:

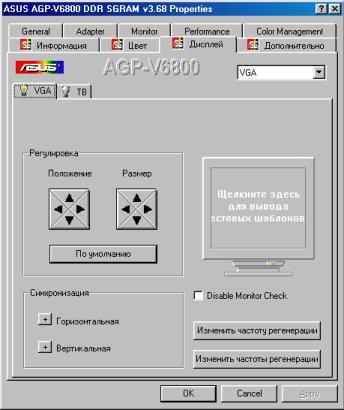

  • устанавливать режимы работы монитора:

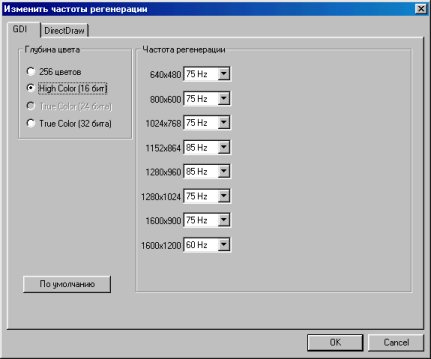

  • в частности, изменять частоты регенерации:

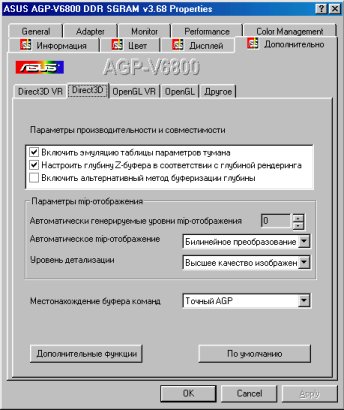

  • настраивать работу видеокарты в режиме Direct3D:

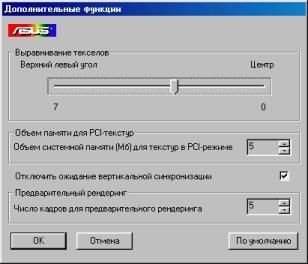

  • в частности, на дополнительной закладке можно регулировать включение и выключение Vsync — синхронизацию частот дискретизации видеокарты и смены кадров монитора:

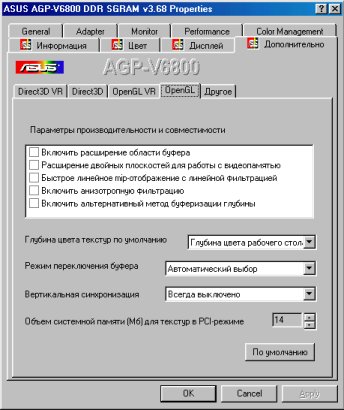

  • настраивать работу видеокарты в режиме OpenGL, в том числе и включать и выключать Vsync для этого режима:


Как можем видеть, среди настроек в драйверах есть и опции, касающиеся стерео-очков. Хотя в поставке с данной платой таких очков нет и к тому же отсутствует гнездо для их подключения, тем не менее, очки с ней использовать все же можно. Для этого требуется ASUS VR-100 Kit, в котором вместе с очками поставляется и переходник для подключения последних к любой видеокарте на базе NVIDIA Riva TNT/TNT2/GeForce256 от ASUSTeK, поэтому присутствие соответствующих настроек в драйверах нелишне.

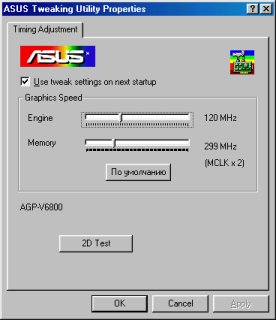

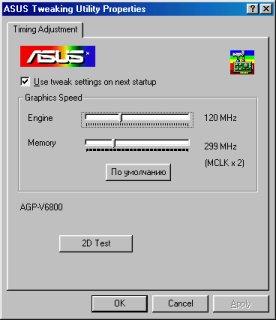

В комплект с программным обеспечением входит и отдельно устанавливаемая утилита для разгона карты ASUS Tweaking Utility:

При помощи этой программы можно повышать частоты работы чипсета до 150 МГц, а памяти — до 375 МГц.

Как можно видеть, набор настроек драйверов обладает большим богатством выбора, включает в себя все опции, имеющиеся в эталонных драйверах от NVIDIA, и дополняет некоторыми сервисами.

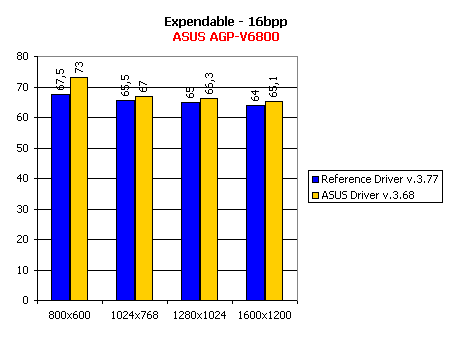

Многих читателей интересует вопрос — какие драйверы использовать лучше? Те, что выпускает производитель видеокарты, или эталонные (reference) от NVIDIA? Давно известно, что драйверы, разрабатываемые производителями видеокарт, базируются на reference-драйверах, но, как правило, дополнены некоторыми сервисами. Некоторое время назад производители плат сильно отставали в выпуске своих драйверов от свежих версий reference-драйверов. Поэтому считалось, что для получения максимальной производительности лучше использовать referenсe-драйвера. Однако, драйверы, поставляемые с видеокартой, имеют некоторые дополнительные возможности и более привлекательны для пользователей с точки зрения функциональности. К тому же, ASUSTeK непрерывно работает над совершенствованием драйверов, о чем свидетельствуют регулярные выпуски бета-версий и релизов. Совсем недавно появилась финальная версия 3.68 драйверов от ASUS. Попробуем определить, какова же разница в скорости, обеспечиваемой референс-драйверами версии 3.77 и последними драйверами от ASUS.

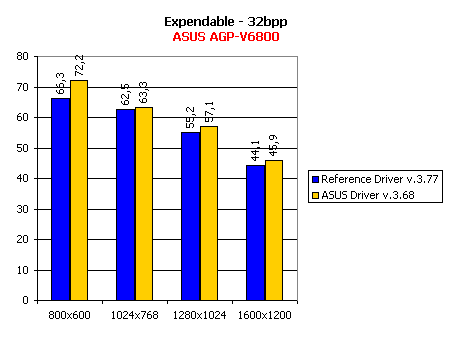

Как можно видеть, практически везде драйвера от ASUS (версии 3.68) дают немного большую по сравнению с эталонными драйверами производительность, имея при этом гораздо больше настроек. Поэтому я рекомендую владельцам видеокарт от ASUS пользоваться и драйверами от этой компании.

Результаты тестов

Теперь несколько слов о 2D-графике. Как я уже отмечал в ранее вышедших обзорах по картам на чипсете NVIDIA GeForce256, скорость и качество 2D-графики, показываемые этими платами, могут удовлетворить практически всех пользователей, даже тех, кто имеет большие мониторы и работает в разрешениях 1280х1024 и выше. И видеокарта ASUS AGP-V6800 это прекрасно подтверждает.

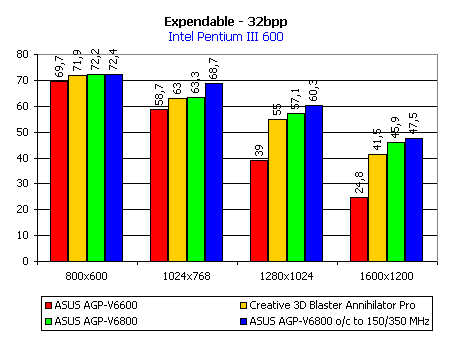

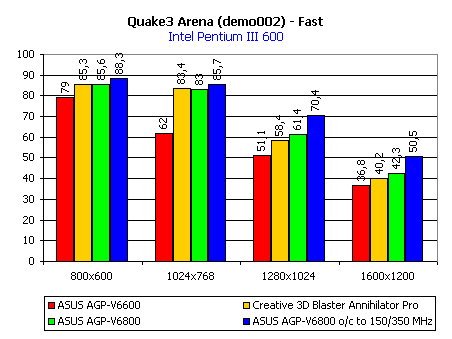

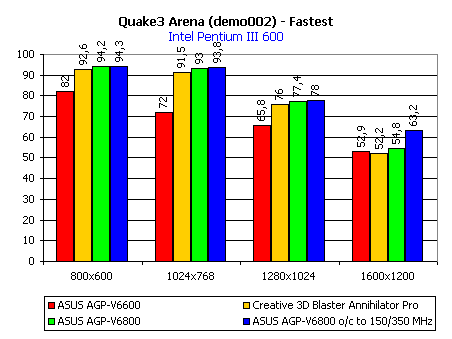

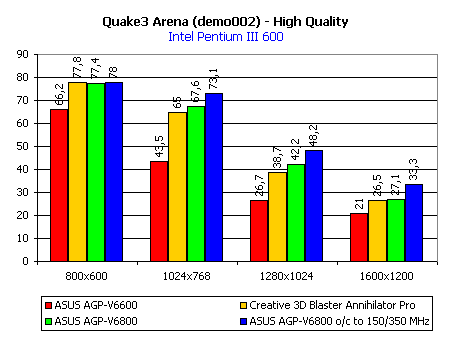

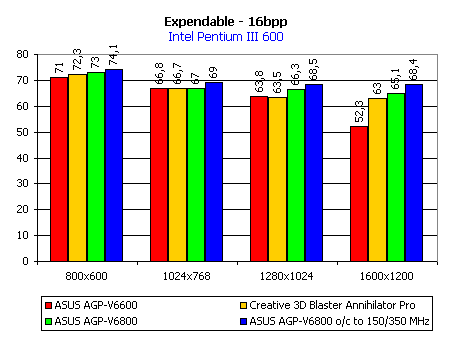

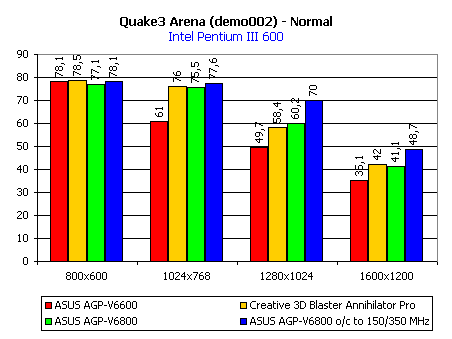

Рассматривать скоростные показатели ASUS AGP-V6800 в 3D-графике мы будем, используя две игры:

  • Rage Expendable (Direct3D, мультитекстурирование);
  • id Software Quake3 v.1.16h (OpenGL, мультитекстурирование).

Этих инструментов достаточно для того, чтобы показать производительность видеокарты. Для наглядности на диаграммах приведены скоростные показтели еще двух видеокарт: ASUS AGP-V6600 (аналог AGP-V6800, но c SDR-памятью) и Creative 3D Blaster Annihilator Pro (эта карта имеет DDR-память). Мы также покажем работу видеокарты ASUS AGP-V6800 и при разогоне.






Мы уже приводили подробный сравнительный анализ видеокарт на чипсете NVIDIA GeForce 256, а данные показатели лишь свидетельствуют о том, что видеокарта ASUS AGP-V6800 является одним из лидеров среди современных видеокарт, показывая достойные результаты.

Любителям DVD-Video хочу сказать, что чипсет NVIDIA GeForce 256 обладает всеми необходимыми свойствами для реализации качественного проигрывания DVD-фильмов. С видеокартой поставляется программный плеер ASUS DVD, который базируется на плеере WinDVD, хорошо умеющем работать с GeForce 256, поэтому нареканий на воспроизведение DVD нет. Загруженность центрального процессора при просмотре DVD-фильмов на ASUS AGP-V6800 составляет не более 40%.

Выводы

Подводя итоги, хочу сказать, что ASUS AGP-V6800 — отличный продукт. Эта видеокарта, имея сравнимую с конкурентами цену, обладает прекрасными игровыми свойствами. Небольшим минусом может явиться отсутствие TV-out, поскольку ASUSTeK не устанавливает ТВ-выход на свои видеокарты отдельно. TV-out присутствует на картах этой фирмы только вместе с TV-in и поддержкой стерео-очков, а это уже другая серия плат — Deluxe.

Плюсы:

  • высокая производительность, сопоставимая с самыми мощными 3D-акселераторами;
  • отлично выполненные драйверы, имеющие полный набор настроек;
  • полноценный комплект программного обеспечения, включающий в себя как игры, так и ASUS DVD-плеер;
  • технология SmartDoctor, предохраняющая видеокарту от перегрева.

Минусы:

  • пока еще довольно высокая цена для того, чтобы видеокарты этого класса могли стать выбором массового пользователя;
  • отсутствие TV-out и вывода на LCD-монитор.


Видеокарта ASUS AGP-V6800 предоставлена компанией ОЛДИ
