Источник бесперебойного питания Exegate Ultimate Pro 650VA


Компания ExeGate родом из Гонконга и имеет достаточно солидную по меркам производителей компьютерной периферии 10-летнюю историю. Однако в Россию продукция этой компании официально начала поставляться лишь в прошлом году. В модельном ряду присутствуют корпуса, блоки питания, сетевые фильтры, клавиатуры, ну а в этом обзоре мы рассмотрим представителя линейки источников бесперебойного питания Ultimate Pro. Эта линейка интересна тем, что в нее включены достаточно недорогие и компактные модели, которые, тем не менее, оснащены стабилизатором напряжения и способны работать в довольно широком диапазоне напряжений, не переходя на батареи. А текущие параметры сети пользователь может наблюдать на встроенном ЖК-экране.

Описание

Все модели из серии ExeGate Ultimate Pro являются line-interactive ИБП с выходным сигналом в форме аппроксимированной синусоиды, доступные мощности: 500, 650, 800 и 1000 В·А, мы протестировали модель на 650 В·А.

Производитель заявляет следующие характеристики изделия:

Технические характеристики
Входное напряжение, частота
145—290 В, 50—60 Гц
Выходное (при работе от батарей) напряжение, частота
220 В ± 10% / 50 Гц ± 1 Гц
Автоматический регулятор напряжения
есть
Выходная мощность (заявленная)
650 В·А (1,8 A максимальный ток)
Выходная мощность (измеренная)
365 Вт (1,64 A) — при активной нагрузке (индикатор на ЖК-дисплее сигнализирует о нагрузке 99—100%)
Форма выходного сигнала при работе от батарей
ступенчатая аппроксимация синусоиды
Время автономной работы от батареи для стандартного ПК
не нормируется
Функция запуска оборудования без подключения к электросети
есть
Тип, напряжение и емкость батареи
1×12 В 7 А·ч — необслуживаемая герметичная свинцово-кислотная батарея с гелевым электролитом
Время перезарядки батареи
не дольше 10 часов
Индикация
ЖК-дисплей
Звуковая сигнализация
переход в режим работы от аккумуляторов, сигнал низкого заряда батареи, перегрузка
Самодиагностика
при включении
Фильтрация импульсных помех
нет
Защита от перегрузки
плавкий предохранитель на 5 A
Выходные разъемы
2 евророзетки
Защита линий передачи данных
защита телефонии, две розетки RJ-45
Интерфейс
USB
Размеры Ш×Д×В
168×375×205 мм
Вес
5,3 кг
Шум
менее 45 дБА
Условия работы
влажность 0—90% (без конденсации)
температура от 0 до +40 °C

Комплектация и гарантия

Комплект поставки:

  • инструкция по эксплуатации на русском языке
  • два плавких запасных предохранителя
  • интерфейсный кабель USB
  • телефонный кабель
  • CD с программным обеспечением

Гарантийный срок эксплуатации: 1 год

Внешний вид

ИБП имеет пластиковую переднюю панель, но крышка корпуса металлическая, по дизайну устройство напоминает компьютерный корпус башенного формата в миниатюре.

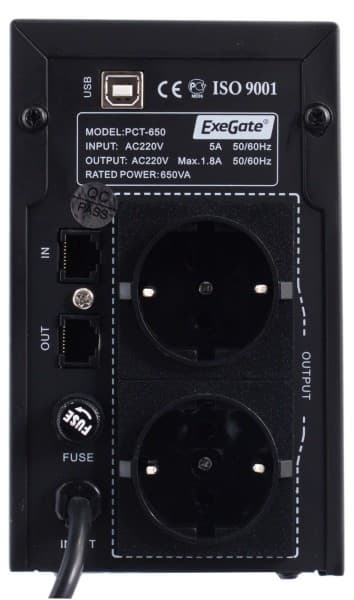

На задней панели две стандартные евророзетки, что, впрочем, не означает готовность питать любую нагрузку: устройство (как заявляет производитель, и вследствие своих конструктивных ограничений, как будет видно из нашего тестирования), ориентировано на поддержку компьютерного оборудования, нетребовательного к форме питающего напряжения. Кабель электропитания длиной 1 м вмонтирован в корпус. Для передачи данных используется наиболее универсальный вариант: разъем USB — соответственно, проблем с подключением к компьютеру для мониторинга и автоматического завершения работы не возникает. Также имеются разъемы для защиты телефонной линии и плавкий предохранитель на 5 А.

Внутреннее устройство

внутреннее устройство

Компоновка ИБП достаточно оригинальная: плата является заодно корпусным элементом, образует верхнюю грань корпуса; будем надеяться, что нагрузка на нее в этом плане рассчитана, и она не испытывает деформаций при переносе и монтаже устройства. Транзисторы инвертора прикреплены винтами к двум радиаторам достаточного размера для устройства подобной мощности, однако с точки зрения теплоотвода конструкцию нельзя назвать продуманной, потому что вентиляционные отверстия в стенках корпуса имеются лишь на уровне трансформатора, а в области инвертора выходу нагретого воздуха препятствует как сама плата, так и глухая верхняя крышка. Реле выбраны с запасом, рассчитаны на ток до 10 А, поэтому устройство обещает быть достаточно надежным, даже в условиях регулярного переключения обмоток при нестабильном питании. А вот трансформатор практически не имеет запаса мощности. Защита от перенапряжения отсутствует. Защита телефонной линии не имеет надежного контакта с заземлением.

Батарея

В ИБП установлен фирменный аккумулятор ёмкостью 7 А·ч, рабочее напряжение 12 В. Для замены батареи потребуется полностью разобрать ИБП. Конечно, такого запаса энергии при работе с максимальной нагрузкой хватит совсем ненадолго.

Тестирование

Работа от электросети

Тестируемый ИБП относится к классу line-interactive и оснащен системой AVR — автоматическим регулятором напряжения, который позволяет корректировать (повышать или понижать) входное напряжение, получаемое из электросети, не переходя на питание от батарей.

Мы использовали регулируемый автотрансформатор (ЛАТР), для того чтобы определить пороги переключения и фактическое напряжение на выходах при входном напряжении в диапазоне 0—260 В. Тестирование проводилось при подключенной нагрузке около 100 Вт (типичное значение для современного компьютера в режиме простоя (редактирование текста) с включенными опциями энергосбережения, учитывая что бо́льшую часть из этого потребляет включенный 20-дюймовый монитор).

Входное напряжение Выходное напряжение Режим работы
<160 В 220 В от батарей
160—180 В 218—230 В AVR (2-я ступень повышения)
180—210 В 205—240 В AVR (1-я ступень повышения)
211—238 В 211—238 В напрямую от сети
238—260 В 206—218 В AVR (1-я ступень понижения)

Переход на батареи при повышении напряжения происходит примерно при 270 В, а гарантированным максимумом является входное напряжение 290 В, при более высоких значениях исправность подключенного оборудования и самого ИБП не гарантируется. Соответственно, для защиты от перенапряжения, необходимая автоматика (ДПН или ЗАС) должна быть установлена во входной цепи (оптимально — в распределительном щитке).

Коррекция входного напряжения без перехода на батареи происходит за счет переключения обмоток трансформатора (две ступени — на повышение, одна — на понижение) с помощью электромеханического реле. Быстродействие довольно высокое, отрабатываются скачки напряжения в пределах 10 мс, что может быть не очень удобно в случаях слабой электросети, когда мгновенные проседания ниже 210 В могут быть вызваны включением бытовых приборов. В таких условиях реле будет периодически срабатывать, надоедая пользователю щелчками, да и с технической точки зрения броски напряжения, к которым приведет такое переключение, едва ли более полезны для подключенной нагрузки, чем кратковременные проседания, во всяком случае до уровня 200 В.

Но если стоит вопрос о работе в условиях длительно сниженного или повышенного напряжения (например, в перегруженных сетях, в зависимости от времени суток), данный ИБП является очень хорошим вариантом среди бюджетных моделей, поскольку имеет достаточно широкий диапазон стабильной работы без перехода на батарейное питание (от 160 до 260 В).

Работа от батареи

При выходе напряжения из упомянутого диапазона ИБП переходит на аккумуляторное питание, скорость переключения также довольно высока, в пределах 10 мс. Работа от батарей сопровождается звуковым сигналом (поначалу раз в 5 с, а при снижении уровня заряда батареи до 36% — раз в секунду). Громкость сигнала субъективно чрезмерна для домашнего пользования — около 62 дБА на расстоянии в полметра, с учетом высокой частоты воспринимается как пронзительный писк. Если же ИБП не будет отключен (кнопкой питания на лицевой панели), то при полном исчерпании резерва батареи включается непрерывный сигнал и нагрузка отключается автоматически. Разумеется, с точки зрения логики, до такого состояния доводить нет необходимости, пользователь должен успеть сохранить результаты своей работы и завершить сеанс (на большее данная модель все равно не претендует ввиду очень скромного запаса энергии). Но эта модель вообще запомнилась избыточной «разговорчивостью»: например, при включении после короткого сигнала раздается еще и продолжительный сигнал того же пронзительного тона и громкости, даже если с питанием от сети все в порядке. Кому это может понравиться? Лишь тем, кто не пользуется выключателем на ИБП, но в таком режиме продолжает светиться и ЖК-дисплей, что может быть нежелательно ночью. Все это особенно обидно, если учесть, что в остальном данный ИБП можно было бы рекомендовать как раз любителям тишины, поскольку активного охлажения он не имеет.

Время работы от батарей при средней нагрузке (169 Вт) составило 7:02 мин, при полной нагрузке (365 Вт) — 2:05 мин. В условиях питания офисного компьютера — около 10 минут резервного времени это максимум, на что может рассчитывать владелец такого ИБП, если речь идет о необходимости, скажем, дописать текст и отправить почту. Восстановление 90% емкости батареи заняло 6:15 мин, но 100% отобразилось на ЖК-экране только через полтора часа. Качество выходного сигнала при разной нагрузке и при работе от батарей хорошо видно на осциллограммах:

форма сигнала эталонной синусоиды сетевого питания
Эталонная синусоида сетевого питания (230 В)

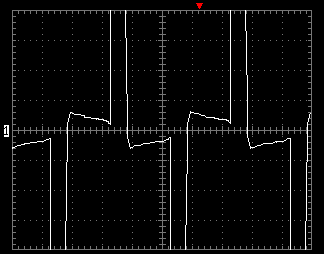

форма сигнала ИБП Exegate Ultimate Pro 650VA без нагрузки
Работа от батарей без нагрузки

форма сигнала ИБП Exegate Ultimate Pro 650VA при работе на нагрузку 169 Вт
Работа на нагрузку 169 Вт

форма сигнала ИБП Exegate Ultimate Pro 650VA при работе на нагрузку 365 Вт
Работа на нагрузку 100% (365 Вт)

Корректная форма псевдосинусоиды наблюдается лишь при работе со средней нагрузкой, на холостом ходу выходное напряжение фактически формируется импульсами с заведомо большей амплитудой, нежели у эталонной синусоиды. Впрочем, разработчики подстраховались, отметив в руководстве пользователя, что ИБП предназначен только для питания компьютерной техники, которая, находясь в режиме Stand-by, обычно имеет приличный запас надежности и на практике даже переносит серьезные аварии по питанию (те же факты перенапряжения) без существенных последствий. Но такой подход сам по себе не радует.

До тех пор, пока нагрузка не превышает 80%, напряжение на выходе держится в рамках 220—227 В до исчерпания ресурса батареи, но тест в работе при полной нагрузке устройство фактически провалило. ЖК-индикатор сообщил о достижении 100-процентного уровня при подключении нагрузки 365 Вт, протекаемый ток при этом был равен 1,64 А, что ниже заявленного на шильдике значения 1,8 А. Дальнейшее повышение сопровождалось предупреждающими сигналами, и через некоторое время нагрузка отключалась автоматически, что подтверждает работоспособность защиты от перегрузки. Однако в условиях допустимой максимальной нагрузки после перехода на питание от батарей напряжение просело до 190 В и продолжило снижаться по мере разряда батареи, при этом само устройство заметно нагрелось и появился характерный запах.

Таким образом, оптимальным вариантом будет покупка такого ИБП лишь для компьютера в офисной конфигурации, с интегрированным видеоядром и экономичным процессором, чтобы пиковое потребление с учетом монитора не превышало 300 Вт. Проблем совместимости с блоками питания, имеющими активный PFC и широкий диапазон входных напряжений, зафиксировано не было.

Еще одним недостатком, обнаружившимся в процессе тестирования, можно назвать повышенную чувствительность к коммутационным помехам — а ведь в момент исчезновения напряжения они весьма вероятны. Когда имеющийся предохранитель перегорел при подключении к сети самого ИБП, работавшего в режиме автономного питания нагрузки порядка 100 Вт, мы сочли это случайностью. Ведь это не совсем штатный режим. Но во второй раз сбой произошел при отсутствии нагрузки, причем сеть размыкалась стандартным защитным автоматом. Подключенная нагрузка в таких случаях оставалась запитанной от батарей после восстановления сетевого питания, и требовался либо перезапуск ИБП кнопкой питания, либо замена предохранителя.

Интерфейс и программное обеспечение

ЖК-дисплей ИБП Exegate Ultimate Pro 650VA

Устройство имеет ЖК-дисплей, на котором отображается уровень заряда батареи, мощность подключенной нагрузки в процентах от максимальной, величина входного и выходного напряжения. Замечаний по части индикации нет, за исключением того, что в качестве выходного напряжения всегда высвечивается число 220 В, что не соответствует действительности, как мы установили выше в тестировании.

комплект поставки ИБП Exegate Ultimate Pro 650VA

Комплектный софт PowerManager II представляет собой достаточно функциональное средство для наглядного мониторинга основных параметров сети. Есть развитые возможности для ведения логов и передачи диагностических сообщений при проблемах с электропитанием по электронной почте, в виде SMS и даже голосового сообщения на заданный телефонный номер. Понятно, что это востребовано при работе с ИБП более высокого уровня, питающих сетевое или серверное оборудование.

Русифицированного интерфейса программа не имеет. Кстати, о еще одной небольшой ложке дегтя, без которой и в данном случае не обошлось: крайне низкое качество русификации руководства пользователя напоминает машинный перевод, хотя речь идет всего о десятке страниц. Позже обнаружилось, что и английская версия, и даже короткое описание к инсталлятору программы переведены с китайского также скорее всего машинным способом. Вот, оцените сами.

фирменное ПО Exegate Ultimate Pro 650VA, PowerManager II

Выводы

Учитывая вышесказанное, можно указать всего на одно применение, для которого рассмотренный ИБП выглядит удачным выбором. А именно: если целью является стабильное питание относительно слабого компьютера в условиях перегруженной сети, где напряжение проседает, к примеру, в вечерние часы. Диапазон входных напряжений без перехода на батареи действительно достаточно широк.

Впечатления были бы гораздо лучше, выдерживай устройство хотя бы максимальную нагрузку (пусть те же самые 350-360 Вт) с запасом надежности, поскольку эта величина на практике покрывает аппетиты мультимедийных конфигураций, в том числе игровых с современными видеокартами. Но, к сожалению, несоответствие заявленной мощности оказалось не единственным обнаруженным недостатком.

Достоинства:

  • наличие ЖК-дисплея
  • подходит для сетей, где характерно длительное отклонение входного напряжения от номинала в пределах 160—260 В
  • компактный (узкий) корпус

Недостатки:

  • допустимая максимальная нагрузка ниже заявленной
  • неустойчив к коммутационным помехам
  • шумная сигнализация
  • низкое качество русификации руководства пользователя
  • несоответствие отображаемого на ЖК-экране выходного напряжения фактическому
