Блок питания Corsair RM1000

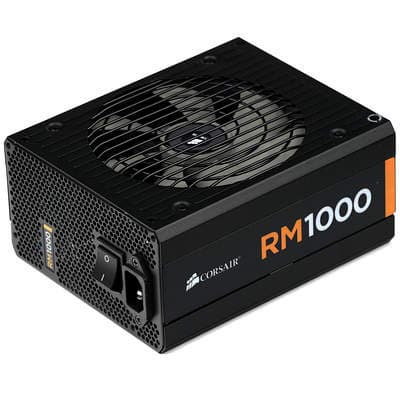

Внешний вид блока питания Corsair RM1000
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Серия RM занимает промежуточное положение в ассортименте компании Corsair, находясь между старшими сериями (HX и AXi) и младшими (VS и CX), а также на одном уровне с серией CS. От последней она отличается полностью съемными проводами и наличием пассивного режима работы, а также мощностью старших моделей: 1000 Вт в серии RM и 850 Вт в серии CS. Несмотря на минимальные отличия, блоки питания в этих сериях довольно сильно отличаются, так как основаны на разных платформах и производятся на разных предприятиях. В случае серии CS производственным партнером Corsair является Great Wall, а продукты серии RM производятся совместно с компанией CWT на нескольких разных платформах.

Сейчас в серию RM входят семь моделей мощностью от 450 до 1000 Вт. Мы познакомимся со старшей из них — RM1000.

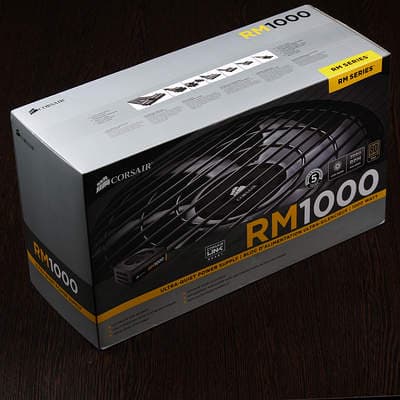

Упаковка блока питания Corsair RM1000

Поставляется блок питания в весьма габаритной упаковке без ручки для переноски — неокрашенной картонной коробке, поверх которой надета суперобложка из плотной бумаги. Упаковка выглядит вполне аккуратно, но без особых изысков.

Корпус блока питания — черного цвета, со скошенными верхними ребрами, решеткой с продольными прутьями и выштамповкой на крышке, что вполне типично для старших серий производства Corsair. Блок питания довольно габаритный: длина корпуса 180 мм, также дополнительно понадобится не менее 15 мм для подвода проводов к источнику питания, поэтому при монтаже стоит рассчитывать на установочный размер порядка 200 мм. Для малогабаритных корпусов подобные модели не подходят.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 1000 Вт (83,3 А). Соотношение мощности по шине +12VDC и полной мощности составляет 1,0 — это максимальный и, разумеется, отличный показатель.

Характеристики блока питания Corsair RM1000

Длина проводов и количество разъемов

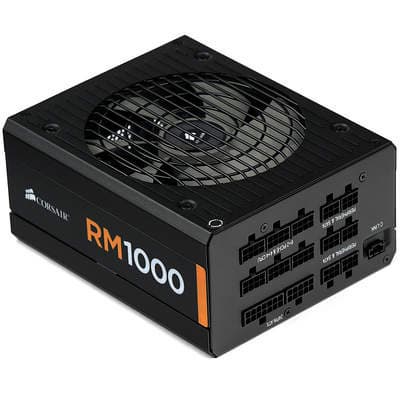

Провода и разъемы блока питания Corsair RM1000
Модульные
до основного разъема АТХ — 60 см
до процессорного разъема 8 pin SSI — 65 см
до процессорного разъема 8 pin SSI — 65 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см, плюс еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 40 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 40 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector2разборные
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector8на 4 шнурах
4 pin Peripheral Connector11эргономичные, на 3 шнурах
15 pin Serial ATA Connector12на 3 шнурах
4 pin Floppy Drive Connector2переходник с периферийного разъема

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

Длина проводов до разъемов рассчитана на размещение блока питания в высоких корпусах, включая Full tower. С другой стороны, если у покупателя будет желание установить Corsair HX1000i в относительно небольшой корпус, то велика вероятность, что провода окажутся слишком длинными, и их придется старательно укладывать внутри компактного корпуса. Хотя такой вариант и кажется гипотетическим, но и он вполне возможен.

Количество разъемов для подключения компонентов внутри системного блока позволяет обеспечить питанием почти любую систему: 4 видеокарты и 12 накопителей можно подключить сразу при помощи стандартного комплекта поставки. Единственное, что для подключения SATA-накопителей предусмотрены только три шнура с четырьмя разъемами на каждом, в то время как было бы полезно укомплектовать блок питания длинным шнуром с 1-2 разъемами SATA Power для подключения оптических приводов. А вот количество разъемов Peripheral Connector тут явно избыточное.

Система охлаждения

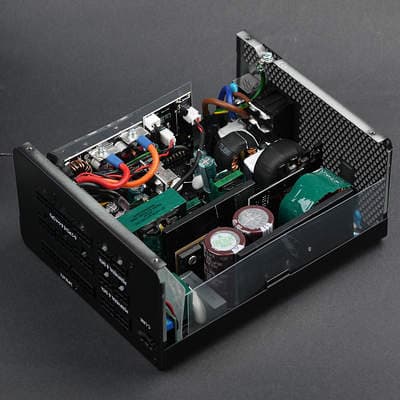

Вид платы блока питания Corsair RM1000

Элементы корректора коэффициента мощности и основного инвертора размещены на вполне стандартных радиаторах, представляющих собой пластины без оребрения толщиной около 6 мм, а вот элементы синхронного выпрямителя располагаются на дочерних платах, установленных вертикально, и оснащены небольшими теплорассеивателями в виде пластин толщиной около 1 мм. Импульсные источники питания на основе преобразователей постоянного тока напряжений +3.3VDC и +5VDC располагаются на еще одной дочерней плате и дополнительного теплоотвода лишены. Очевидно, что разработчики постарались спроектировать устройство из расчета на конвекционное охлаждение как радиаторов, так и элементов, их лишенных.

В блоке питания установлены высоковольтные конденсаторы Nippon Chemi-Con, низковольтные преимущественно Taicon, а также Capxon. В цепи дежурного питания также установлены конденсаторы Taicon. Помимо этого в блоке питания установлено большое количество полимерных конденсаторов в низковольтных цепях.

Вентилятор блока питания Corsair RM1000

В блоке питания установлен вентилятор Corsair NR135L типоразмера 140 мм (120 мм между центрами крепежных отверстий). Вентилятор основан на усовершенствованном подшипнике скольжения с винтовой нарезкой (rifle bearing). Подключение вентилятора трехпроводое, через два двухконтакных разъема: через один подается питание (управление скоростью вращения традиционным способом), а через второй считываются данные тахометра вентилятора. В случае самостоятельной замены вентилятора пользователю придется потратить достаточно много времени для поиска вентилятора с креплением подобного типоразмера, так как их ассортимент стремится к нулю.

В принципе, все вполне в русле современных тенденций для среднебюджетных продуктов. Полную комплектацию японскими конденсаторами можно увидеть преимущественно лишь в топовых продуктах, и только в очень редких случаях — в среднебюджетных.

Тестирование блока питания

Работа на максимальной мощности Corsair  CS850M

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

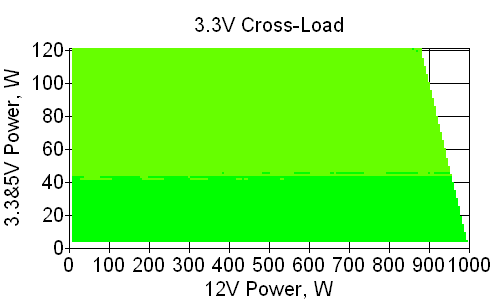

Отклонения по линии +3,3 VDC

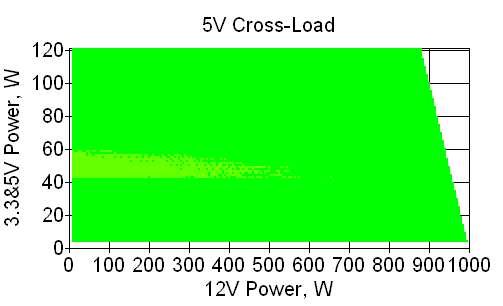

Отклонения по линии +5 VDC

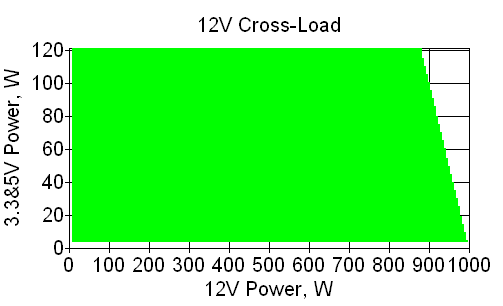

Отклонения по линии +12 VDC

Электрические характеристики у блока питания отличные: при типичном распределении мощности по каналам отклонения от номинала не превышают одного процента, а во всем протестированном диапазоне мощности отклонения не превышают двух процентов.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

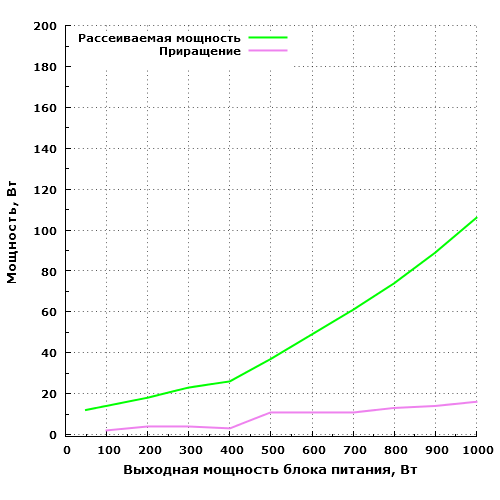

Рассеиваемая мощность Corsair RM1000

Экономичность рассматриваемой модели находится на хорошем уровне. 60 Вт этот блок питания рассеивает на мощности порядка 690 Вт, 100 Вт — на мощности около 960 Вт, а на максимальной мощности БП рассеивает вполне умеренные 106 Вт.

Работа без нагрузки
РежимI, АP, Вт
STB0,1390,4
OFF0,0010
Zload0,1648,1

Что касается работы в малонагруженных и ненагруженных режимах, то тут все также весьма достойно: в неактивных режимах сам по себе БП потребляет менее 0,5 Вт, а в активном режиме — около 8 Вт. Потребление в режиме холостого хода не является рекордно низким, но в сравнении с решениями схожей мощности Corsair RM1000 более чем конкурентоспособен.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

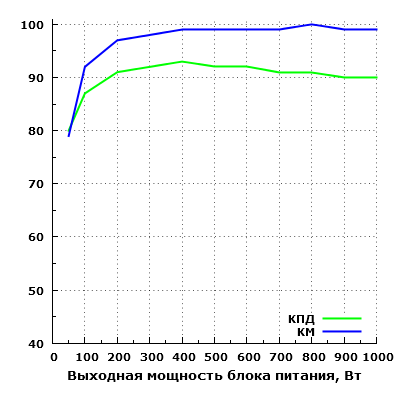

Эффективность Corsair RM1000

Эффективность БП находится на очень хорошем уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 90% в диапазоне мощности от 200 до 1000 ватт, а в диапазоне от 300 до 600 — свыше 92%. Максимальное зарегистрированное значение составило около 93,8% на мощности от 400 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 80,6%.

По просьбам читатетелей мы теперь измеряем и максимальную мощность, которую блок питания способен отдать через один разъем питания видеокарты PCI-E. В ходе данного этапа тестирования блок питания нагружается по каналу +12VDC только через один разъем PCI-E, при этом нагрузка по каналам +3.3VDC и +5VDC устанавливается на уровне около 1 А на канал.

Максимальная мощность PCI-E, Втне менее 800

В ходе тестирования блок питания подключался двумя разъемами, которые расположены на одном шнуре питания, вследствие чего нами было установлено ограничение на мощность нагрузки в размере 800 Вт, которую блок питания и смог обеспечить. Полученный результат демонстрирует способность источника питания снабжать энергией любую современную видеокарту.

Тепловой режим

Температура конденсаторов
при работе на статичной мощности
в течение 20 минут

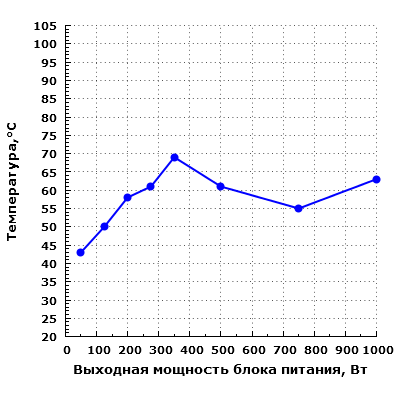

Тепловой режим Corsair RM1000
Примечание: в режимах с пассивным охлаждением длительность измерений температуры составляла 120 минут

В блоке питания RM1000 вентилятор включается как при достижении пороговой температуры на термодатчике (температура конденсаторов составляла около 61 °C), так и при достижении выходной мощности около 600 Вт. Отключение вентилятора происходит только при достижении пороговой температуры на термодатчике (температура конденсаторов составляла около 48 °C). Температурный диапазон сравнительно узкий, что в реальных условиях может быть чревато частыми циклами старт/стоп, которые ресурс вентилятора точно не увеличат.

Также стоит отметить, что при определенных условиях температура конденсаторов достигает 70 градусов, поскольку вентилятор не включается.

Температура конденсаторов на мощности 500 Вт
при работе на статичной мощности в течение 120 минут
и температуре окружающего воздуха около 25 °C

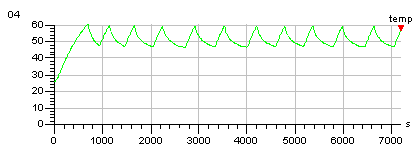

Тепловой режим Corsair RM1000
Примечание: зависимость температуры (°C) от времени (с) при работе на мощности 500 Вт

На мощности порядка 500 Вт был зафиксирован относительно короткий, около 10 минут, период, в течение которого вентилятор циклически включался и выключался, что создало условия для периодического изменения температуры без явного установившегося значения. Таким образом, за час температура конденсаторов несколько раз проходила диапазон от 48 до 61 °C и обратно, что вызывает расширение и сжатие электролита и явно не увеличивает срок службы конденсаторов. И вот тут мог бы помочь более низкий пороговый уровень включения вентилятора при достижении определенного значения выходной мощности: например, 200-250 Вт, а не 600 Вт.

В диапазоне мощности до 200 Вт, а также на мощности 750 Вт термонагруженность БП можно оценить как невысокую, на всех остальных номиналах мощности — как удовлетворительную.

Также стоит учитывать, что в случае работы с остановленным вентилятором температура компонентов внутри БП сильно зависит от окружающей температуры воздуха, поэтому при ее значении на уровне 40-45 °C температура конденсаторов вполне может составить около 60-70 °C даже при малых номиналах мощности, что практически недостижимо в блоке питания с постоянно работающим вентилятором.

Мы провели исследование временны́х характеристик функционирования системы управления вентилятором, в ходе которого было произведено 12 этапов тестирования длительностью около 120 минут каждый.

Выходная мощность, ВтЗапуск из холодного состояния, мин.Остановка после разогрева, мин.
50нет1
125нет1
200нет2
275нетнет
350нетнет
50012нет

Как можно судить по результатам измерений, блок питания способен долговременно функционировать в безвентиляторном режиме при сравнительно невысокой нагрузке (до 200 Вт) при условии температуры окружающего воздуха ниже 30 °C.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

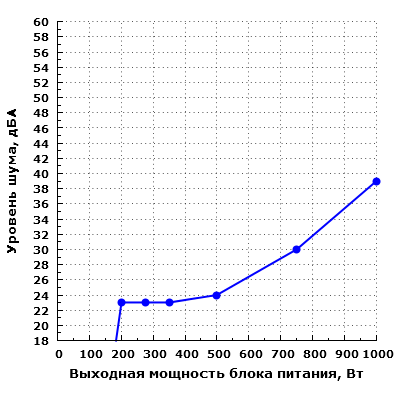

Уровень шума Corsair RM1000

Corsair RM1000 имеет гибридную систему охлаждения, что означает возможность функционирования БП не только при активном, но и при пассивном охлаждении. Управление запуском вентилятора производится не только в зависимости от температуры, но и в зависимости от мощности — при нагрузке более 600 Вт вентилятор стартует с минимальной задержкой даже при включении БП из холодного состояния. Подобный алгоритм работы является однозначным достоинством данной модели, так как при работе на высокой мощности не требуется прогрева компонентов для включения активного охлаждения, что минимизирует количество циклов старт/стоп, а также обеспечивает более щадящий тепловой режим эксплуатации компонентов блока питания. Правда, значение мощности для запуска вентилятора взято слишком высокое, можно было ограничиться и существенно меньшими значениями, тем более что нет особого смысла в остановленном вентиляторе при мощности нагрузки свыше 200 Вт.

Управление остановкой вентилятора производится только в зависимости от температуры, что вполне логично и правильно с технической точки зрения. В результате при высокой температуре окружающего воздуха вентилятор будет работать более продолжительное время, обеспечивая охлаждение компонентов до заданной температуры.

При работе в диапазоне до 500 Вт включительно шум блока питания находится на очень низком уровне — в пределах 25 дБА с расстояния 0,35 метра. Заметить источник с таким уровнем шума можно разве что ночью с небольшого (менее метра) расстояния, и только если специально прислушиваться, причем выключив все остальные бытовые приборы и закрыв окна.

На мощности 750 Вт шум заметно повышается, и его уже можно трактовать как пониженный (ниже среднетипичного уровня) для жилого помещения в дневное время суток. Такой уровень шума от работы БП будет малозаметен на фоне типичного шума в помещении в дневное время суток, особенно при эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. В типичных бытовых условиях большинство пользователей оценивает устройства с подобной акустической эргономикой как относительно тихие. Кроме того, нагрузка, потребляющая такую мощность, вряд ли окажется бесшумной или хотя бы тихой (если это не кипятильник, конечно). Таким образом, в случае компьютерной системы маловероятно, что она будет функционировать тише блока питания, особенно если она не занимает половину жилой комнаты.

При нагрузке в 1000 Вт шум блока питания вплотную приближается к эргономичной границе в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Подобное значение уровня шума можно охарактеризовать как высокое.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вентилятор остановлен2
STB0

В режиме ожидания шум электроники полностью отсутствует.

Акустический шум электроники
при работе на статичной мощности
с расстояния 0,04 метра

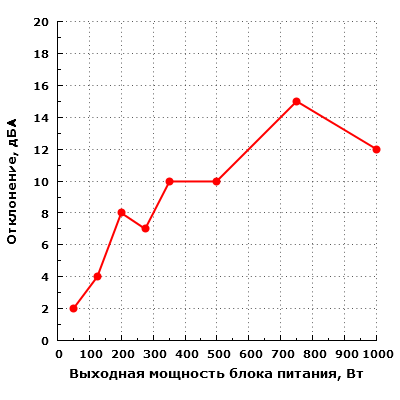

Уровень шума электроники (отклонение) Corsair RM1000

На низкой мощности шум электроники минимален. На мощности 200—275 Вт шум электроники при остановленном вентиляторе уже начинает быть заметен, на мощности 350—500 Вт шум электроники слышен вполне отчетливо с расстояния 0,35—0,5 метра при остановленном вентиляторе. Пик шума электроники приходится на номинал 750 Вт. Можно констатировать, что акустический шум электроники все-таки имеет место быть, как минимум в нашем экземпляре.

Функционирование при повышенной температуре

Работа на максимальной мощности Corsair  RM1000

На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 градусов по шкале Цельсия. В ходе данного этапа тестирования производится нагрев помещения объемом около 8 кубических метров, после чего производится измерение температуры конденсаторов и уровня шума блока питания.

Блок питания продемонстрировал устойчивую работу на максимальной мощности и при повышенной до 40 градусов температуре окружающего воздуха. Уровень шума в подобных условиях на максимальной мощности ожидаемо возрос до 42 дБА (т. е. на 3 дБА от исходного значения), а на мощности 125 Вт вентилятор не вращался.

Что касается температуры конденсаторов, то она составила 72 градуса (рост на 9 градусов) при работе на максимальной мощности и 60 градусов (рост на 10 градусов) при работе на мощности 125 Вт. Таким образом, даже при столь жестких условиях термонагруженность конденсаторов находится на удовлетворительном уровне.

Оценка потребительских качеств

Потребительские качества Corsair RM1000 находятся на очень высоком уровне, поскольку по всем основным параметрам его оценки отличные или очень хорошие. Так, на очень высоком уровне находится акустическая эргономика данной модели, что является большим достоинством само по себе, а с учетом того, что речь идет о блоке питания особо высокой мощности, такое достижение сложно переоценить. Экономичность этой модели также относительно высокая, особенно если сравнивать с решениями аналогичной мощности. К электрическим характеристикам тоже нет никаких претензий. Набор разъемов и длина проводов, возможно, кого-то и не устроят, но для больших корпусов данная конфигурация подойдет идеально, а для компактных корпусов вряд ли потребуется блок питания подобной мощности. Да и габаритные размеры БП данной серии не слишком располагают к их установке в компактные корпуса.

Итоги

Фактически, RM1000 представляет собой несколько удешевленную версию Corsair HX1000i, которую мы также недавно обозревали. Для снижения стоимости в жертву были принесены (то есть заменены на более дешевые аналоги) японские конденсаторы и вентилятор на гидродинамическом подшипнике; также были сделаны некоторые изменения, послужившие причиной снижения экономичности у RM1000. Изменения мало повлияли на потребительские качества продукта — те изменились минимально. В основном эти изменения скажутся на сроке службы БП, что также отражает и срок гарантии: 7 лет на HX1000i и 5 лет на RM1000. Это не значит, что блоки питания проработают именно столько, но сама тенденция налицо.

Впрочем, отличается также и система управления вентилятором, пороги включения и выключения, причем не в лучшую сторону.

Интересно, что реальная разница в розничной стоимости у этих моделей весьма небольшая.

Технико-эксплуатационные качества у Corsair RM1000 находятся на уровне выше среднего. Основной момент, который не слишком радует — это использование китайско-тайваньских конденсаторов при довольно высокой их термонагруженности. Также не слишком вдохновляет использование вентилятора на подшипнике скольжения, пусть и усовершенствованном.

Отметим достоинства модели: отличные электрические характеристики и их стабильность при долговременной работе в безвентиляторном режиме, высокая нагрузочная способность канала +12VDC, низкий уровень шума в широком диапазоне мощности, богатый набор разъемов для подключения компонентов. Также отметим и устойчивую работу источника питания при повышенной температуре окружающего воздуха.

Осталось некое ощущение незаконченности. Поставив в RM1000 вентилятор на гидродинамическом подшипнике или подшипнике качения, а также снизив порог включения вентилятора по мощности или же обойдясь без гибридного режима в принципе, удалось бы сделать продукт с более высокими технико-эксплуатационными качествами и сроком службы.
