Блок питания Corsair HX1000i

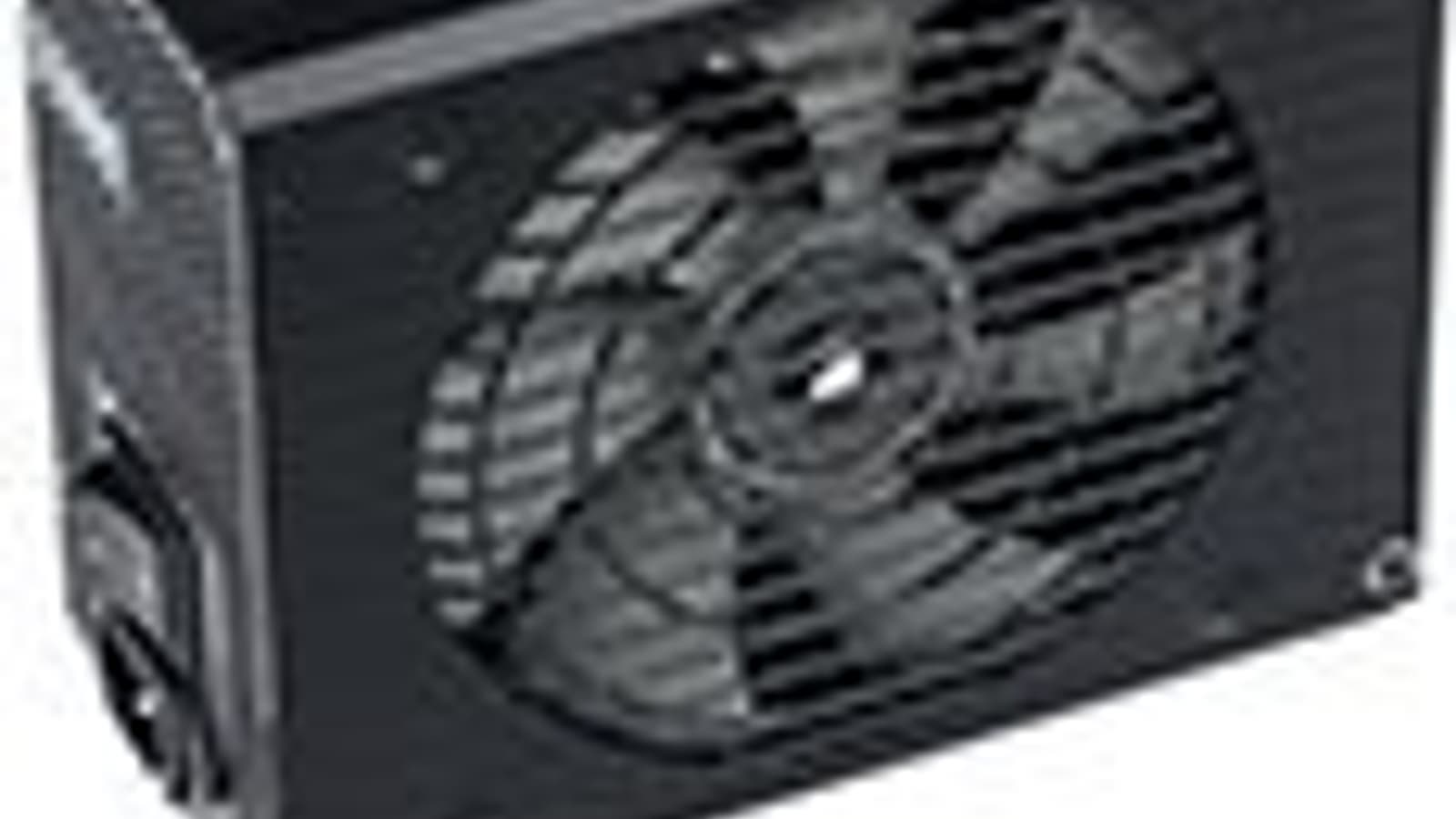

Внешний вид блока питания Corsair HX1000i
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Очередное обновление ассортимента блоков питания Corsair связано с появлением моделей из серии HX: HX750i, HX850i, HX1000i и HX1200i. Старшая модель была представлена совсем недавно — в начале января этого года, а остальные официально появились в ассортименте компании еще в июне 2014 года. Все БП этой серии получили интерфейс Corsair Link, предназначенный для мониторинга текущих параметров блока питания. Мы познакомимся с одной из появившейся ранее моделей — HX1000i.

Поставляется блок питания в весьма габаритной упаковке без ручки для переноски — неокрашенной картонной коробке, поверх которой надета суперобложка из плотной бумаги. Упаковка выглядит вполне аккуратно, но без особых изысков, хотя для дорогого продукта это, может, и хорошо.

Упаковка блока питания Corsair HX1000i

Корпус блока питания — черного цвета со скошенными верхними ребрами, решеткой с продольными прутьями и выштамповкой на крышке, что вполне типично для старших серий производства Corsair. Блок питания довольно габаритный: длина корпуса 180 мм, также дополнительно понадобится не менее 15 мм для подвода проводов к источнику питания, поэтому при монтаже стоит рассчитывать на установочный размер порядка 200 мм. Для малогабаритных корпусов подобные модели не подходят.

Характеристики

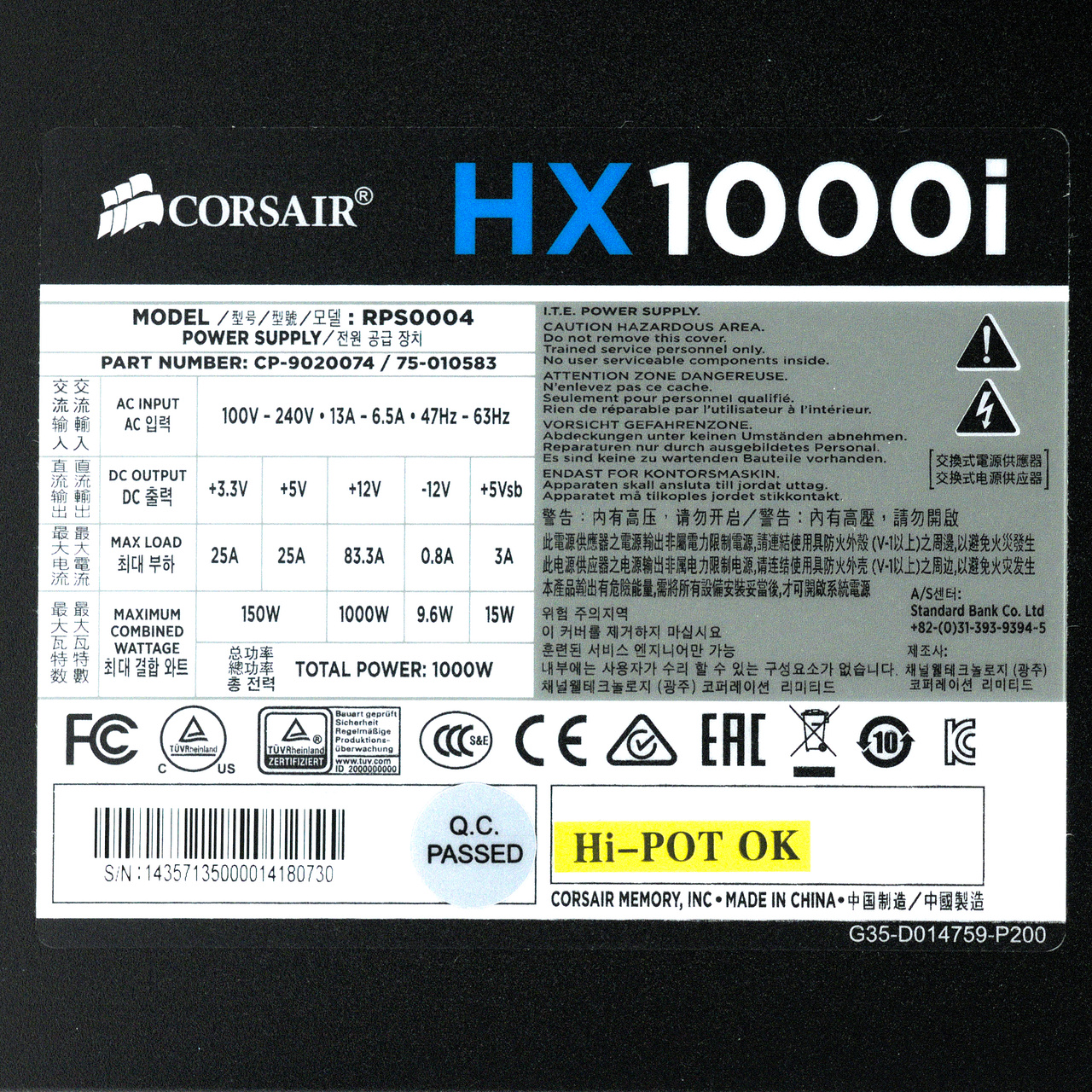

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 1000 Вт (83,3 А). Соотношение мощности по шине +12VDC и полной мощности составляет 1,0 — это максимальный и, разумеется, отличный показатель.

Характеристики блока питания Corsair HX1000i

Длина проводов и количество разъемов

Модульные
до основного разъема АТХ — 60 см
до процессорного разъема 8 pin SSI — 65 см
до процессорного разъема 8 pin SSI — 80 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 62 см, плюс еще 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 62 см, плюс еще 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 62 см, плюс еще 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 62 см, плюс еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 50 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 50 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector2разборные
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector8на 4 шнурах
4 pin Peripheral Connector12эргономичные, на 3 шнурах
15 pin Serial ATA Connector12на 3 шнурах
4 pin Floppy Drive Connector2переходник с периферийного разъема

Длина проводов до разъемов рассчитана на размещение блока питания в высоких корпусах, включая Full tower. С другой стороны, если у покупателя будет желание установить Corsair HX1000i в относительно небольшой корпус, то велика вероятность, что провода окажутся слишком длинными, и их придется старательно укладывать внутри компактного корпуса. Хотя такой вариант и кажется гипотетическим, но он возможен, поскольку и у Corsair появились в ассортименте корпуса Mini-ITX.

Количество разъемов для подключения компонентов внутри системного блока позволяет обеспечить питанием почти любую систему: 4 видеокарты и 12 накопителей можно подключить сразу при помощи стандартного комплекта поставки. Единственное, что для подключения SATA-накопителей предусмотрены только три шнура с четырьмя разъемами на каждом, в то время как было бы полезно укомплектовать блок питания длинным шнуром с 1-2 разъемами SATA Power для подключения оптических приводов. В то же время, количество разъемов Peripheral Connector тут явно избыточное.

Система охлаждения

Вид платы блока питания Corsair HX1000i

Элементы корректора коэффициента мощности и основного инвертора размещены на вполне стандартных радиаторах, представляющих собой пластины без оребрения толщиной около 6 мм, а вот элементы синхронного выпрямителя располагаются на дочерних платах, установленных вертикально, и не имеют дополнительного теплоотвода. DC/DC-конверторы напряжений +3.3VDC и +5VDC располагаются на еще одной дочерней плате и дополнительного теплоотвода также лишены. Очевидно, что разработчики постарались спроектировать устройства из расчета на конвекционное охлаждение как радиаторов, так и элементов, их лишенных.

В блоке питания установлены конденсаторы преимущественно японского происхождения: Nippon Chemi-Con и Rubycon, включая большое количество полимерных конденсаторов.

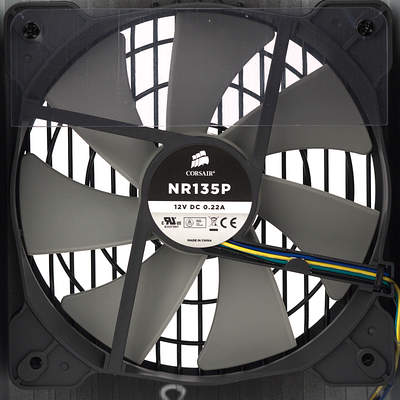

Вентилятор блока питания Corsair HX1000i

В блоке питания установлен вентилятор Corsair NR135P типоразмера 140 мм, основанный, по заявлению производителя, на гидродинамическом подшипнике. Вентилятор имеет 4-проводное подключение и встроенный ШИМ-контроллер, что позволяет обеспечить очень широкий диапазон скорости вращения.

Тестирование блока питания

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Работа на максимальной мощности Corsair hx1000i: начало испытанийРабота на максимальной мощности Corsair hx1000i: окончание испытаний
Работа в начале испытанийРабота в конце испытаний

Так как Corsair HX1000i имеет гибридную систему охлаждения, что очевидно повышает термонагруженность всех компонентов при работе в пассивном режиме, было проведено небольшое исследование термостабильности выходных параметров БП. Для этого мы измерили параметры блока питания в самом начале пакета тестовых испытаний, а также после его завершения — при долговременной работе на максимальной мощности. Результаты измерений фиксируют лишь минимальное ухудшение параметров после проведения тестирования, значительная часть которого пришлась на безвентиляторный режим работы. Так что о сколько-нибудь серьезной деградации параметров говорить не приходится.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала
Отклонения по линии +3,3 VDC

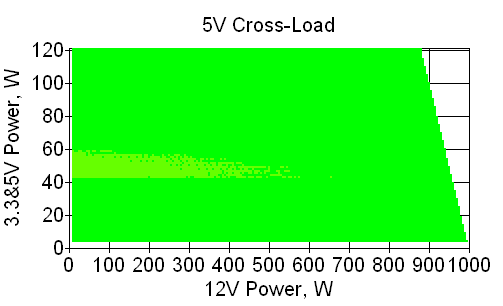

Отклонения по линии +5 VDC

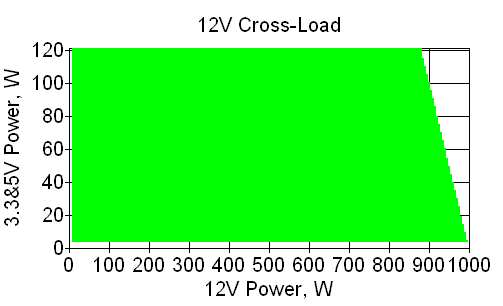

Отклонения по линии +12 VDC

Электрические характеристики у блока питания отличные: при типичном распределении мощности по каналам отклонения от номинала не превышают одного процента, а во всем протестированном диапазоне мощности отклонения не превышают двух процентов.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

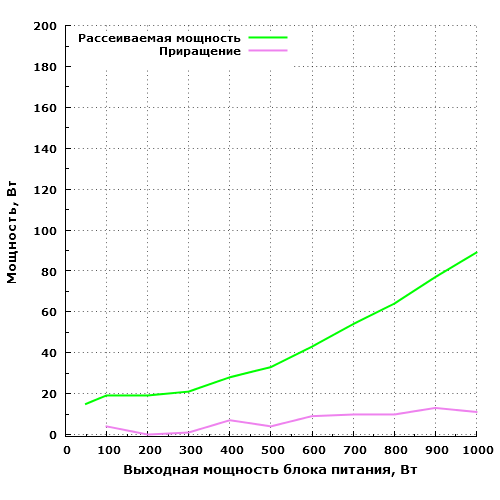

Рассеиваемая мощность Corsair HX1000i

Экономичность — одна из сильных сторон Corsair HX1000i. 60 Вт этот блок питания рассеивает на мощности порядка 770 Вт, а на максимальной мощности он рассеивает вполне умеренные 89 Вт — примерно ту же мощность рассеивают при работе на максимуме бюджетные модели мощностью порядка 500 Вт, так что HX1000i тут смотрится очень выигрышно. При этом в диапазоне от 100 до 300 Вт значение рассеиваемой мощности находится почти на одном уровне — около 20 Вт.

Работа без нагрузки
РежимI, АP, Вт
STB0,1390,2
OFF0,0010
Zload0,1739,9

В режиме Standby блок питания потребляет действительно мало. Потребление в режиме холостого хода не является рекордно низким, но в сравнении с решениями схожей мощности Corsair HX1000i более чем конкурентоспособен.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

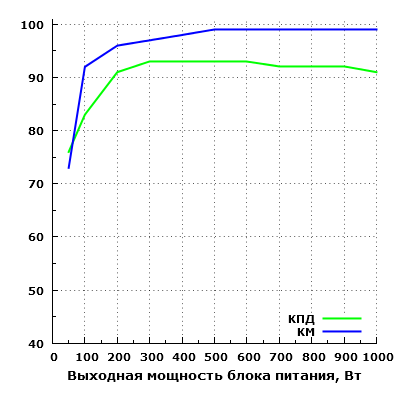

Эффективность Corsair HX1000i

Эффективность БП находится на высоком уровне в широком диапазоне мощности. Согласно нашим измерениям, КПД Corsair HX1000i достигает значения свыше 91% в диапазоне мощности от 200 до 1000 ватт, при этом в диапазоне от 300 до 600 Вт КПД составляет более 93%. Максимальное зарегистрированное значение составило около 93,74% на мощности 500 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 76%. Очевидно, что при малых номиналах нагрузки БП не бьет рекордов, что вполне типично для решений схожей (очень большой) мощности.

По просьбам читатетелей теперь мы измеряем и максимальную мощность, которую блок питания способен отдать через один разъем питания видеокарты PCI-E. В ходе данного этапа тестирования блок питания нагружается по каналу +12VDC только через один разъем PCI-E, при этом нагрузка по каналам +3.3VDC и +5VDC устанавливается на уровне около 1 А на канал.

Максимальная мощность PCI-E, Вт520

В ходе тестирования блок питания подключался двумя разъемами, которые расположены на одном шнуре питания. Полученный результат демонстрирует способность Corsair HX1000i снабжать энергией практически любую современную видеокарту.

Тепловой режим

Эксплуатационная температура является одним из важнейших параметров, оказывающих влияние на срок жизни конденсатора. И поскольку наиболее термонагруженными являются низковольтные емкости, установленные в выходном каскаде, то именно их температура и регистрируется в ходе данного этапа тестирования.

Конденсатор NCC KZE в блоке питания Corsair HX1000i

Для понимания сути происходящего поясним процесс оценки термонагруженности на примере. В качестве эталона возьмем конденсатор серии KZE номиналом 2200 мкФ 16 В, которые достаточно часто встречаются в блоках питания. Для конденсатора данного номинала производителем заявлен гарантированный срок службы 5000 часов при максимальной температуре 105 °C. Используя известное правило, что при снижении рабочей температуры на каждые 10 градусов срок жизни конденсатора увеличивается в два раза, получим следующее соответствие, где в качестве корректирующего коэффициента выступает число, представляющее собой степенную функцию двойки.

Далее приведем расчетные данные по количеству часов за календарный года, три года, пять, семь и десять лет при работе 8, 12 и 24 часа в сутки. Наибольший интерес для нас представляет время работы при круглосуточной эксплуатации, так как это, по понятным причинам, самый жесткий режим работы.

Время наработки, часов
Режим, часов1 год3 года5 лет7 лет10 лет
24876026280438006132087600
12438013140219003066043800
829208760146002044029200

Далее, путем исследования графика, найдем на нем точки, соответствующие указанным в таблице значениям. После чего определим требуемое значение температуры для желаемого срока службы конденсатора.

Ресурс конденсатора
в зависимости от температуры
Ресурс конденсатора

Для сравнения на иллюстрации серым был изображен график типичного конденсатора с ресурсом 3000 часов, а синим — установленный в Corsair HX1000i конденсатор NCC KZE 2200 мкФ (16 В).

Требуемая температура эксплуатации, °C
Срок эксплуатации, летNCC KZE
(5000 ч)
типичный конденсатор
(3000 ч)
3 года8274
5 лет7467
7 лет 7062
10 лет6456

Как можно заметить, для конденсаторов с разным заявленным ресурсом также весьма отличаются и значения температуры, соответствующие сроку жизни конденсатора при постоянной эксплуатации.

Если ориентироваться на полученные данные, то в качестве верхней границы целесообразно взять значение в 75 °C, а качестве нижней границы термонагруженности конденсаторов — 60 °C. Данные значения актуальны для работы при постоянной температуре, но так как в реальности температура в блоке питания изменяется в широких пределах, то тут стоит учитывать и зависимость температуры от мощности, а также предполагаемый режим работы источника питания. Кроме того, необходимо учитывать и конструкцию системы охлаждения блока питания: вращается ли вентилятор постоянно или же блок питания способен работать в пассивном режиме. В последнем случае надо учитывать, при каких именно условиях включается вентилятор.

Температура конденсаторов
при работе на статичной мощности в течение 20 минут
и температуре окружающего воздуха около 25 °C
Тепловой режим Corsair HX1000i
Примечание: в режимах с пассивным охлаждением длительность измерений температуры составляла 120 минут

В блоке питания HX1000i вентилятор включается как при достижении пороговой температуры на термодатчике (температура конденсаторов составляла около 67 °C), так и при достижении выходной мощности около 450 Вт. Отключение вентилятора происходит только при достижении пороговой температуры на термодатчике (температура конденсаторов составляла около 41 °C). К температурным порогам режимов работы вентилятора особых претензий нет. Срок службы установленных конденсаторов при температуре 67 °C составляет порядка 70 тыс. часов, то есть около 8 лет. Но, разумеется, именно при температуре 67 °C конденсаторы будут работать сравнительно небольшое время, так как при достижении пороговой температуры или мощности будет включаться вентилятор. При температуре конденсаторов около 60 °C блок питания может работать довольно долго без включения вентилятора и изменения терморежима, но при таких значениях и ресурс конденсаторов существенно выше — более 10 лет.

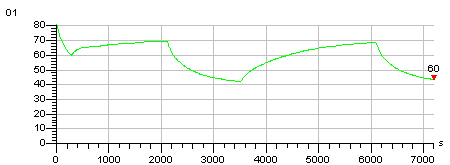

Температура конденсаторов на мощности 350 Вт
при работе на статичной мощности в течение 120 минут
и температуре окружающего воздуха около 25 °C
Тепловой режим Corsair HX1000i
Примечание: зависимость температуры (°C) от времени (с) при работе на мощности 350 Вт

На мощности порядка 300-350 Вт был зафиксирован длительный, порядка одного часа, период, в течение которого вентилятор циклически включался и выключался, что создало условия для периодического изменения температуры без явного установившегося значения. Таким образом, за час температура конденсатора проходила диапазон от 41 до 67 °C и обратно, что вызывает расширение и сжатие электролита и явно не увеличивает срок службы конденсаторов. И вот тут мог бы помочь более низкий пороговый уровень включения вентилятора при достижении определенного значения выходной мощности: например, 200-250 Вт, а не 450. Правда, при установке блока питания в мощный системный блок вентилятор после первого запуска вообще не будет выключаться, так как порог выключения находится в районе 40 °C.

Как можно увидеть на графике, превышение порогового уровня в 75 °C происходит только при мощности нагрузки, близкой к максимальной, что хоть и нельзя назвать отличным результатом, но адекватным признать вполне можно, тем более что в остальных точках значение температуры не превышает 67 °C.

Также стоит учитывать, что в случае работы с остановленным вентилятором температура компонентов внутри БП сильно зависит от окружающей температуры воздуха, поэтому при ее значении на уровне 40-45 °C температура конденсаторов вполне может составить около 60-65 °C даже при малых номиналах мощности, что практически недостижимо в блоке питания с постоянно работающим вентилятором.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

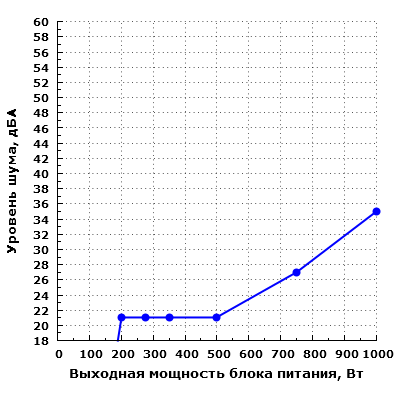

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра
Уровень шума Corsair HX1000i

Corsair HX1000i имеет гибридную систему охлаждения, что означает возможность функционирования БП не только при активном, но и при пассивном охлаждении. Управление запуском вентилятора производится не только в зависимости от температуры, но и в зависимости от мощности — при нагрузке более 450 Вт вентилятор стартует с минимальной задержкой даже при включении БП из холодного состояния. Подобный алгоритм работы является однозначным достоинством данной модели, так как при работе на высокой мощности не требуется прогрева компонентов для включения активного охлаждения, что минимизирует количество циклов старт/стоп, а также обеспечивает более щадящий тепловой режим эксплуатации компонентов блока питания.

Управление остановкой вентилятора производится только в зависимости от температуры, что вполне логично и правильно с технической точки зрения. В результате при высокой температуре окружающего воздуха вентилятор будет работать более продолжительное время, обеспечивая охлаждение компонентов до заданной температуры.

Шум блока питания находится на экстремально низком уровне вплоть до мощности нагрузки 500 Вт включительно и на сравнительно низком уровне (ниже среднетипичного) на мощности 750 Вт. Такой уровень шума от работы БП будет малозаметен на фоне типичного шума в помещении в дневное время суток, особенно при эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. В типичных бытовых условиях большинство пользователей оценивает устройства с подобной акустической эргономикой как относительно тихие. С другой стороны, нагрузка, потребляющая такую мощность, вряд ли окажется бесшумной или хотя бы тихой (если это не кипятильник, конечно). Таким образом, в случае компьютерной системы маловероятно, что она будет функционировать тише блока питания, особенно если она не занимает половину жилой комнаты.

При работе на мощности 1000 Вт уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле. При более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно с расстояния в метр и больше, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

Существенным достоинством Corsair HX1000i является отсутствие скачкообразного роста уровня шума при запуске вентилятора. Также стоит отметить, что мы не обнаружили номиналов мощности, на которых происходят частые циклы старт/стоп вентилятора, а это одна из врожденных проблем блоков питания с режимом полной остановки вентилятора.

Мы провели исследование временны́х характеристик функционирования системы управления вентилятором, в ходе которого было произведено десять этапов тестирования длительностью около 120 минут каждый.

Выходная мощность, ВтЗапуск из холодного состояния, мин.Остановка после разогрева, мин.
50нет2
125нет2
200нетнет
275нетнет
35063нет

Как можно судить по результатам измерений, блок питания способен долговременно функционировать в безвентиляторном режиме при сравнительно невысокой нагрузке до 125 Вт при условии температуры окружающего воздуха ниже 30 °C.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вентилятор остановлен4
STB3

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Потребительские качества Corsair HX1000i находятся на очень высоком уровне, поскольку по всем основным параметрам его оценки отличные или очень хорошие. Так, на очень высоком уровне находится акустическая эргономика данной модели, что является большим достоинством само по себе, а с учетом того, что речь идет о блоке питания особо высокой мощности, такое достижение сложно переоценить. Экономичность этой модели также высокая, особенно если сравнивать с решениями подобной мощности. К электрическим характеристикам тоже нет никаких претензий. Набор разъемов и длина проводов, возможно, кого-то и не устроят, но для больших корпусов данная конфигурация подойдет идеально, а для компактных корпусов вряд ли потребуется блок питания подобной мощности. Да и габаритные размеры БП данной серии не слишком располагают к их установке в компактные корпуса.

Итоги

Что касается оценки технико-эксплуатационных характеристик Corsair HX1000i в целом, то и тут все более чем достойно: использование качественных компонентов, грамотная настройка системы охлаждения и современная конструкция.

Кроме того, разработчикам удалось решить основные проблемы, присущие блокам питания, имеющим режим с полной остановкой вентилятора — в частности, деградация электрических параметров в ходе эксплуатации минимальна. Единственный недостаток, который мы выявили — это повышенная термонагруженность низковольтных конденсаторов при низкой и средней мощности, однако этот недостаток присущ, в той или иной степени, всем блокам питания с гибридной системой охлаждения. К тому же здесь этот недостаток выражен не слишком сильно, а благодаря использованию конденсаторов с большим ресурсом это вряд ли отразится сколько-нибудь заметным образом на сроке службы источника питания.

За отличные потребительские качества блок питания Corsair HX1000i получает нашу редакционную награду Original Design за текущий месяц.


Средняя цена по данным price.ru
Н/Д(0)
Средняя цена по данным Яндекс.Маркет
T-10856156
Предложения по данным Яндекс.Маркет
L-10856156-10


Блок питания Corsair HX1000i предоставлен на тестирование производителем
