В этой статье мы продолжаем знакомство с линейкой компьютерных корпусов Kublai компании SilverStone Technology. Ранее у нас на тестировании уже побывал корпус Kublai KL05, представляющий собой miditower с возможностью установки полноразмерных системных плат формата ATX. Теперь же речь пойдет о самом компактном корпусе в линейке — Kublai KL06. По габаритам его можно отнести скорее к разряду mini-, чем miditower-корпусов. Он рассчитан на установку системных плат microATX и Mini-ITX.

Модель KL06 относится к тому же ценовому сегменту, что и ее полноразмерный собрат KL05. На момент написания статьи ориентировочная цена на корпус SilverStone Kublai KL06 составляла порядка 75$, то есть речь идет о бюджетном решении (в долларовом эквиваленте, разумеется). К нам на тест попала модель с индексом SST-KL06B с глухими боковыми стенками. В продаже также можно встретить модель SST-KL06B-W с пластиковым окном на правой боковой стенке. Вариант расцветки корпуса только один — матовый черный.

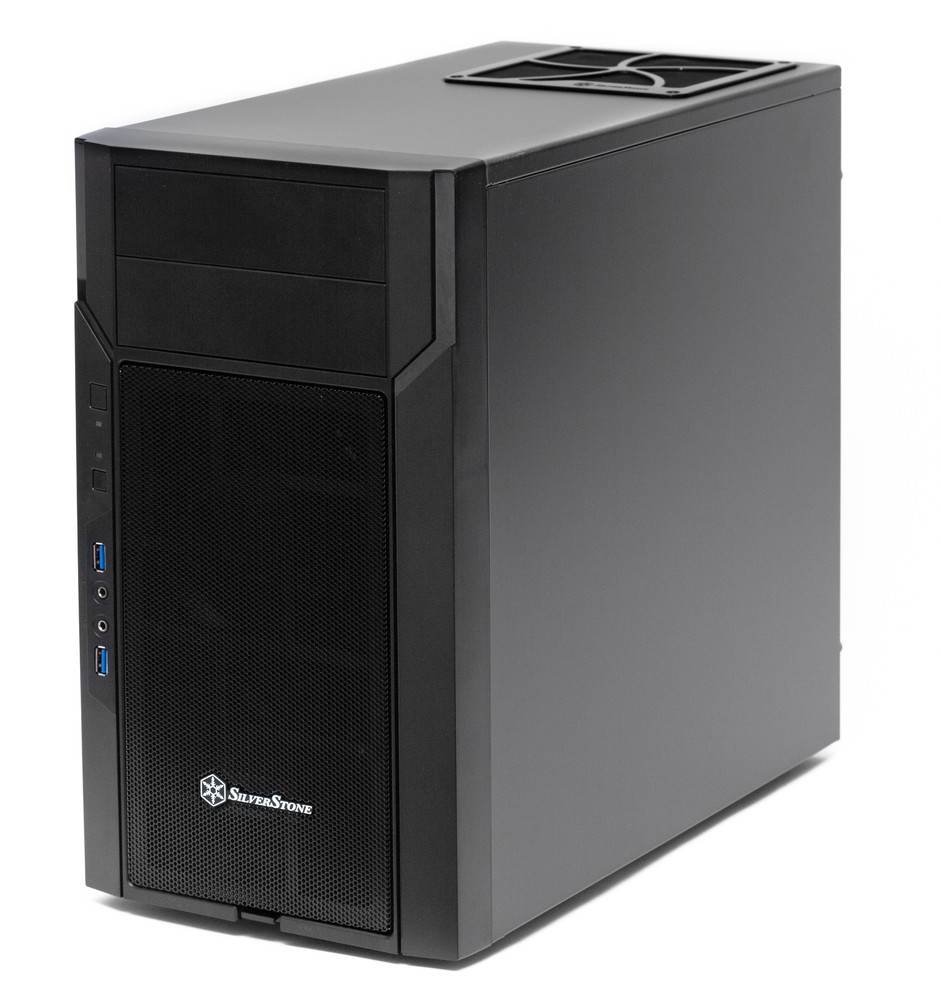

Корпус выполнен в строгом, спокойном стиле. В какой-то степени его можно назвать даже скучным и мрачноватым. С другой стороны для большей части покупателей корпус не является объектом украшения интерьера, а стоять в уголке и не отсвечивать у Kublai KL06 получается вполне неплохо, благо фронтальные вентиляторы не оснащены встроенной подсветкой. Хотя, конечно, для кого-то это будет являться недостатком.

Комплект поставки

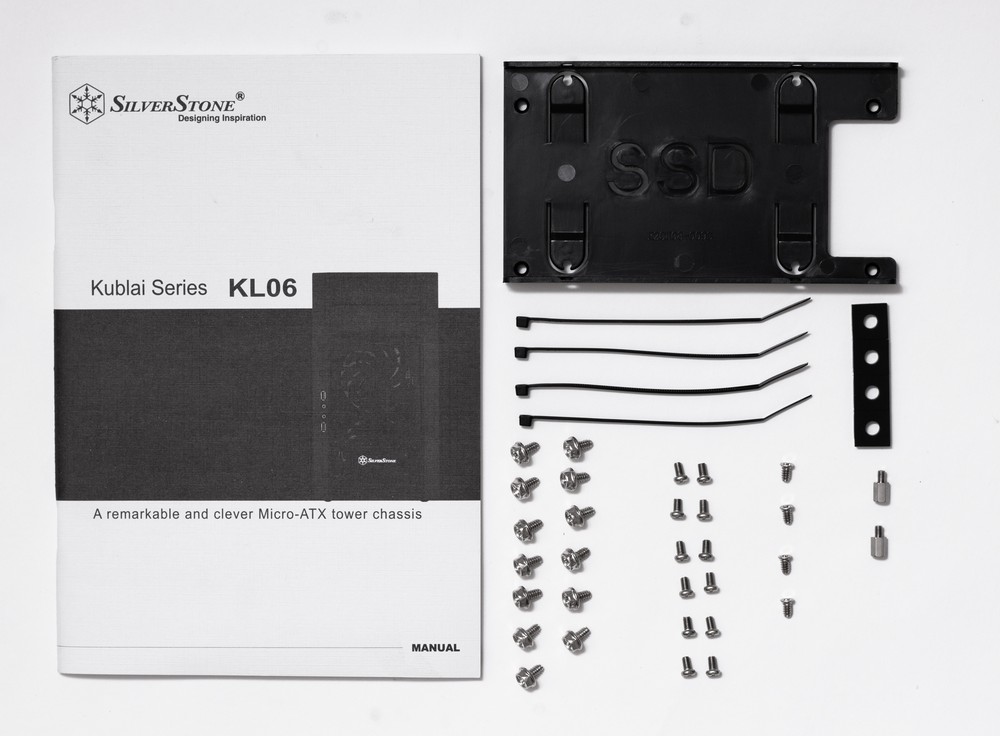

Поставляется Kublai KL06 в коробке из обычного картона без использования цветной полиграфии. Для удобства переноски предусмотрены вырезы на боковых гранях коробки. Комплект поставки, если не считать элементы системы охлаждения, весьма скромный: набор крепежных винтов, несколько одноразовых стяжек, резиновые прокладки под длинную видеокарту, кронштейн для крепления дополнительного 2,5″ накопителя и инструкция по эксплуатации в виде книжки формата А5 на 52 страницах. На русский язык переведено не все, но со всеми этапами сборки можно без проблем разобраться, используя приведенные схемы и поясняющие надписи. Кроме того в инструкции можно найти большое количество полезной информации касаемо ограничений на габариты различных комплектующих и рекомендаций по их подбору от производителя.

Компоновка

Компоновку корпуса можно было бы назвать вполне привычной за исключением одной особенности — инвертированное (отзеркаленное) расположение большей части комплектующих. Блок питания в Kublai KL06 устанавливается в верхней части корпуса, для притока холодного воздуха имеются отверстия в верхней стенке.

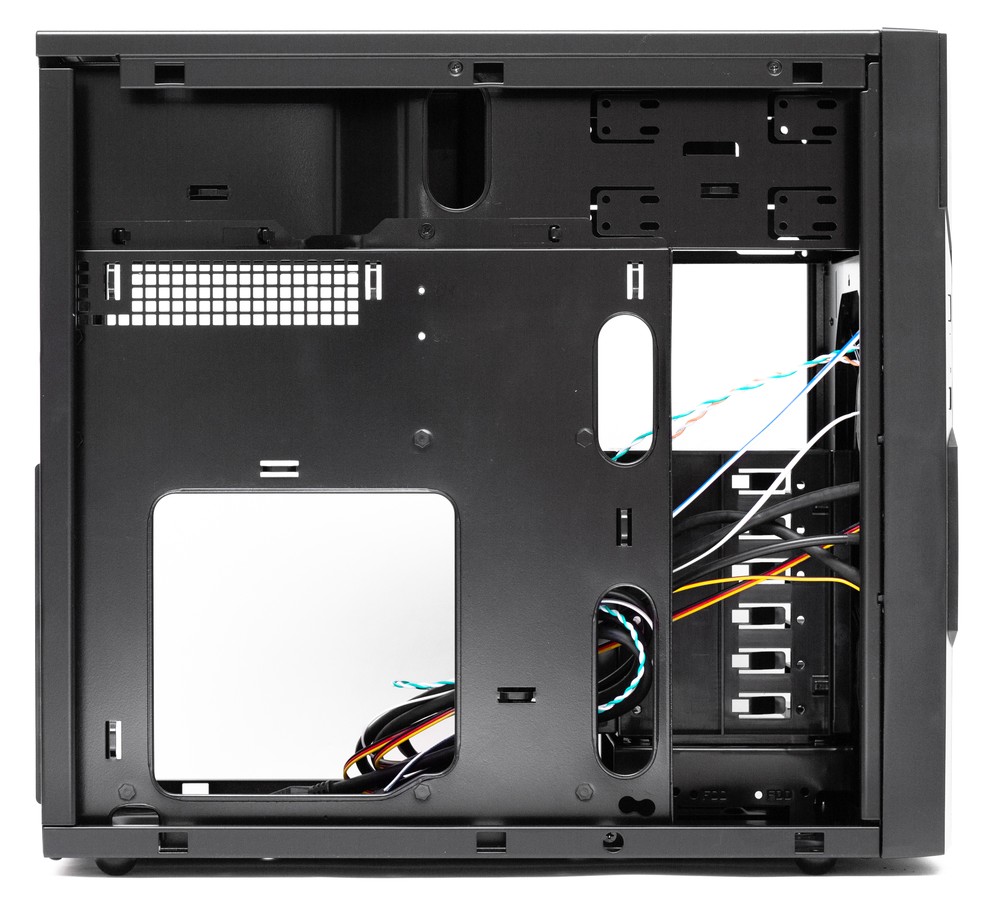

Компоновка, вид справа

Системная плата устанавливается процессорным кулером вниз, а слотами расширения, соответственно, вверх. При этом основание системной платы находится у левой боковой стенки, а снимать для обслуживания ПК нужно в первую очередь правую. Если собирать компьютеры редко, то такое расположение не должно вызывать негативных эмоций. Зато сборщиков со стажем такая конструкция шасси почти наверняка заставит сделать несколько ошибочных действий. Например, снять не ту боковую стенку, открутить верхние заглушки для установки первой видеокарты вместо нижних, поставить заглушку задних портов ввода/вывода вверх ногами и так далее.

Такой подход к построению шасси не нов, его можно встретить в том числе и у других производителей компьютерных корпусов, однако большого распространения он и не получил. Если бы шасси корпуса было построено по ставшей уже привычной схеме с нижнерасположенным блоком питания, то работать с ним было бы проще и приятнее, а охлаждение стало бы хуже разве что в случае установки корпуса на ковер с очень высоким ворсом, который бы лишал блок питания нормальной циркуляции воздуха. С другой стороны, при таком расположении комплектующих можно уместить высокий кулер и длинные видеокарты в чуть более компактном по высоте корпусе — быть может, именно этого и добивались проектировщики из SilverStone.

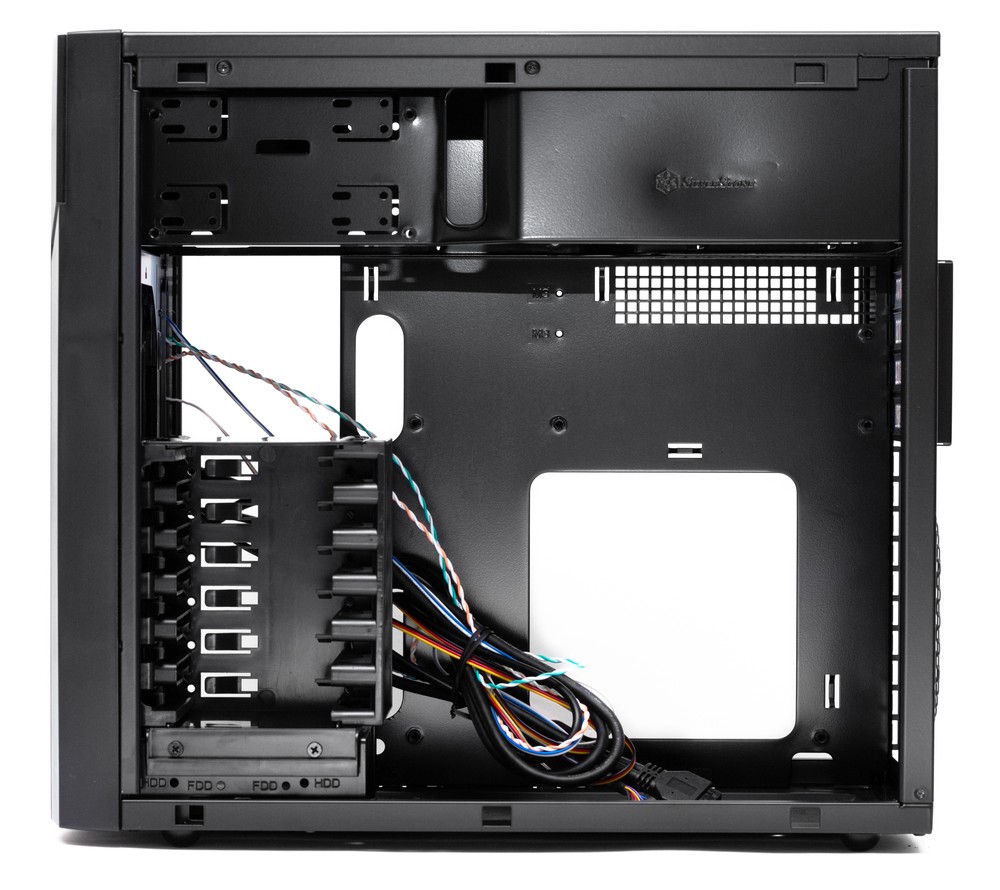

Компоновка, вид слева

В передней части корпуса компоненты расположены вполне обычно, зато их набор вызывает по меньшей мере удивление. В верхней части корпуса находятся два отсека для установки пятидюймовых устройств, под ними располагается съемная пластиковая корзина для установки шести 2,5″ накопителей, а под ней — еще один отсек, на этот раз металлический, в который можно установить один полноразмерный HDD или еще один диск ноутбучного формата на выбор.

Зачем покупателю корпуса minitower в 2015 году целых два отсека для оптических приводов (диски на лету копировать — не иначе), куча мест под SSD, и почему место под 3,5″ жесткий диск всего одно — остается только догадываться. Конечно, можно найти соответствующие адаптеры и установить HDD в пятидюймовый отсек, но иначе как неоправданным усложнением жизни покупателя такое решение назвать нельзя.

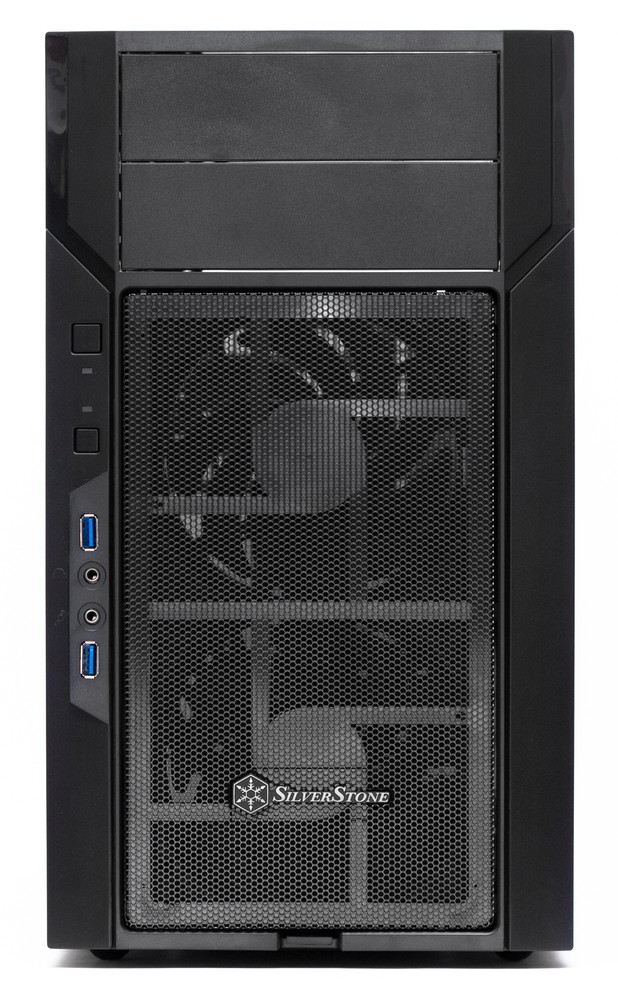

Лицевая панель

Корпус предусматривает установку двух плат расширения длиной до 343 мм каждая. Дисковая корзина, теоретически, мешать не должна — нижняя плата расширения должна проходить прямо над ней, и в этом случае корзину можно использовать в качестве подпорки. Для уменьшения вибрации и лучшей защиты от короткого замыкания между платой и корзиной можно подложить идущие в комплекте резиновые прокладки.

Максимальная высота процессорного кулера, указанная производителем, составляет 165 мм, что подтверждается и нашим замером.

Конструкция

Габариты корпуса 211(Ш) × 375(В) × 405(Г) мм, включая ножки и прочие выступающие элементы. Вес без упаковки составляет 5,5 кг, что не так уж мало, учитывая габариты. Верхняя и обе боковые стенки корпуса выполнены из качественной стали толщиной 0,7 мм. Внутренние элементы шасси изготовлены из более тонкого материала, однако их жесткость в любом случае нареканий не вызывает.

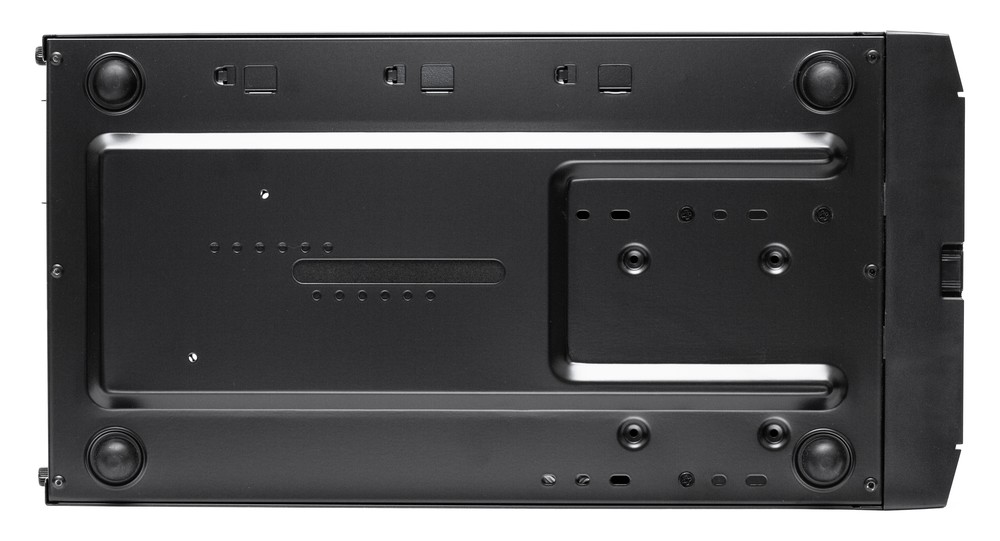

Нижняя стенка

Ножки изготовлены из достаточно мягкой резины, так что можно рассчитывать на определенный амортизирующий эффект. На твердой поверхности корпус стоит уверенно, не скользит во время установки и извлечения USB-устройств. Приток воздуха с нижней стенки корпусу не нужен, так как блок питания находится наверху, а посадочных мест для корпусных вентиляторов на нижней стенке Kublai KL06 не предусмотрено.

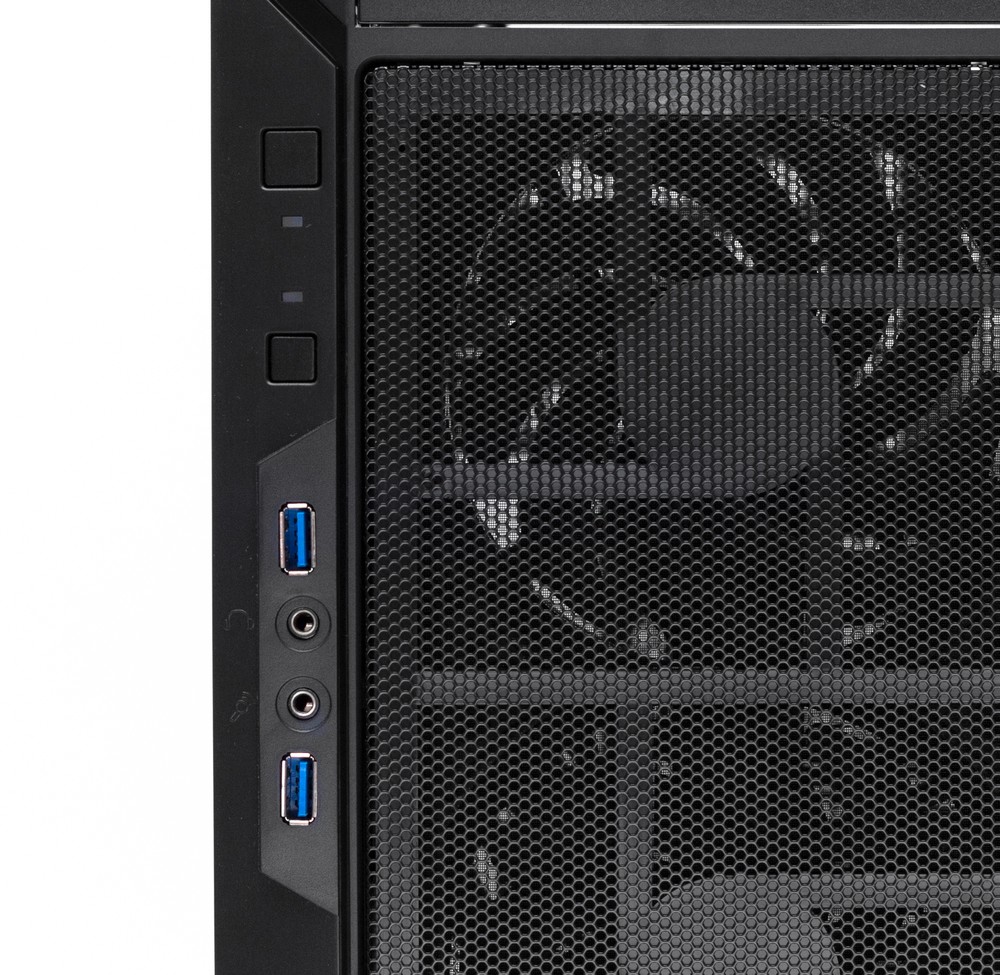

Элементы управления

Элементы управления и все фронтальные порты ввода/вывода находятся в левой части лицевой панели. В самом верху расположена кнопка включения квадратной формы, чуть ниже можно найти кнопку RESET. Она имеет такую же форму, но немного отличается по размеру в меньшую сторону. Ход у кнопок минимальный, срабатывает механизм с громким щелчком.

Между кнопками включения и перезагрузки стоят два синих светодиода — Power и HDD_LED. Свечение в меру яркое, рассеянное. В темное время суток подсветка корпуса по глазам не бьет и лишнего внимания к себе не привлекает.

Ниже элементов управления находятся два порта USB 3.0, а также разъемы для подключения микрофона и наушников. Порты USB разнесены друг от друга, так что проблем с одновременным подключением двух габаритных устройств возникать не должно. Размещение самой панели управления делает одинаково удобным использование ее органов как при настольном, так и при напольном размещении компьютера.

Система вентиляции

В комплекте с SilverStone Kublai KL06 поставляются два вентилятора типоразмера 120 мм, которые предустановлены на передней стенке шасси и работают в нагнетающем режиме. Их воздушный поток в той или иной степени охватывает все комплектующие: обе платы расширения, корзину для дисковых накопителей и процессорный кулер. Впрочем, если отсек для дисков забить достаточно плотно, то до процессора воздушный поток если и дойдет, то в значительно ослабевшем виде.

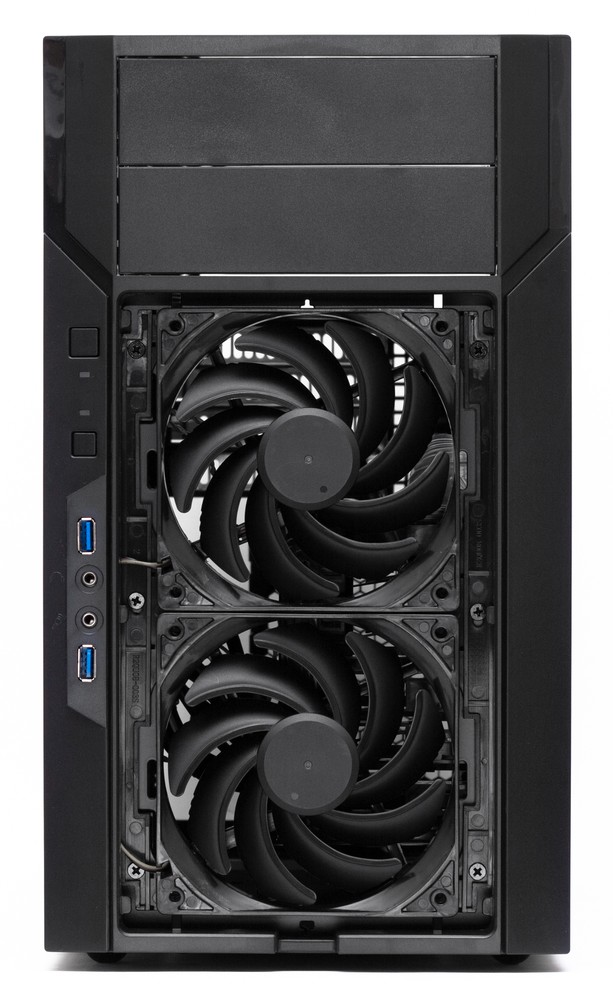

Фронтальные вентиляторы

Дополнительное место для установки еще одного вентилятора 120 мм находится на задней стенке корпуса. Все вентиляторы крепятся с помощью обычных винтов под крестовую отвертку и подключаются к системной плате или блоку питания — встроенного контроллера в Kublai KL06 не предусмотрено.

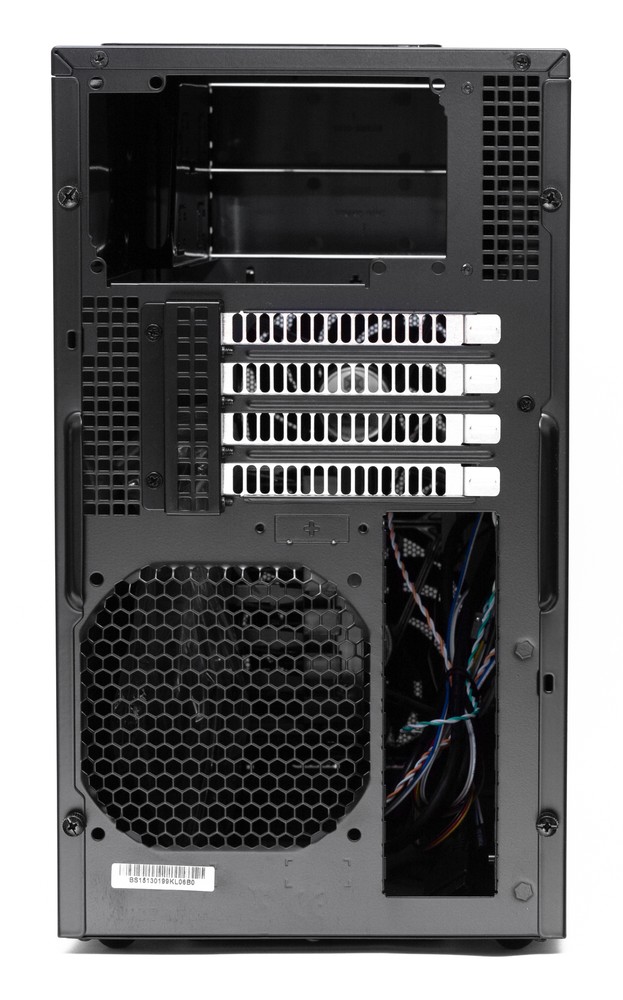

Задняя стенка

Несмотря на свои скромные габариты, корпус предусматривает внутреннюю установку 120- или даже 240-миллиметрового радиатора системы жидкостного охлаждения. Для его установки нужно демонтировать комплектные вентиляторы и передвинуть отсек для установки жестких дисков на 20, 30 или 60 мм ближе к задней стенке корпуса. Помпу для прокачки жидкости в рамках СВО предполагается закрепить на нижней стенке, здесь для нее есть и монтажные отверстия и виброгасящая прокладка из вспененного материала.

Пылевые фильтры

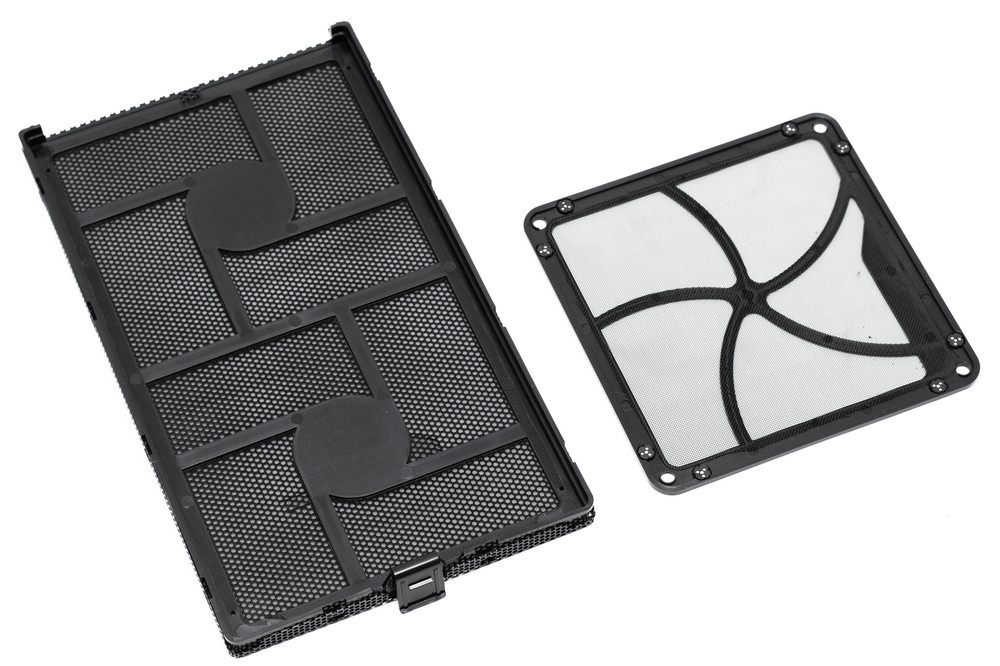

С защитой от пыли у данного корпуса полный порядок. Перед вентиляторами на передней стенке шасси закреплен быстросъемный фильтр из пластиковой мелкоячеистой сетки. Он вмонтирован в рамку с логотипом компании SilverStone, для ее извлечения из корпуса достаточно поддеть одну единственную защелку. Назад фильтр ставится также легко и быстро.

Перфорированные отверстия для вентилятора блока питания также прикрыты аналогичным фильтром, правда держится он уже не за счет защелки, а за счет магнитной рамки. Надежность фиксации невысокая, но проявляется это только в моменты переноски корпуса — не стоит держать его за рамку с фильтром, она обязательно соскочит со своего места, после чего корпус будет крайне затруднительно уберечь от выскальзывания из рук.

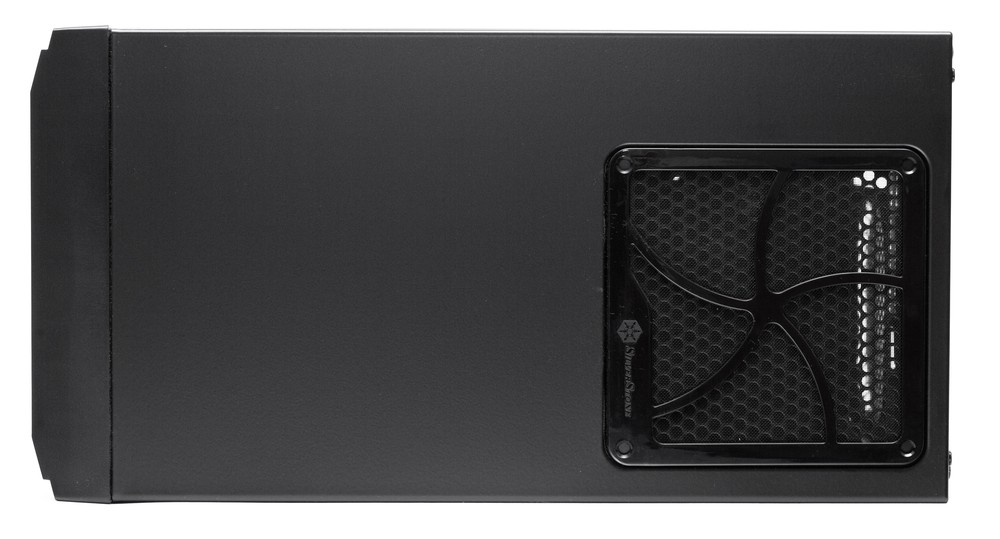

Верхняя стенка

Боковые стенки сплошные, из дополнительных отверстий есть лишь перфорация на заглушках слотов расширения и в примыкающей к ним части задней стенки.

Сборка системного блока

Боковые стенки корпуса абсолютно идентичны. Каждая из них крепится двумя винтами с накатной головкой. Вальцовка боковых панелей П-образная, механизм снятия и установки работает без нареканий, благодаря чему корпус можно оставлять в вертикальном положении, без необходимости класть его на бок. На задней кромке боковых стенок имеется удобный выступ, за которой можно ухватиться пальцами во время их снятия.

Установка блока питания

Установить блок питания можно только одним, весьма неудобным способом. Его нельзя завести в корпус снизу или через заднюю стенку, вместо этого придется демонтировать верхнюю стенку корпуса, открутив 6 винтов (четыре из которых потребуют более мелкую отвертку), установить блок питания вентилятором вверх или вниз, прикрутить его 4 винтами к задней стенке, после чего поставить верхнюю стенку на место. Никаких трудностей этот процесс не вызывает, однако сама необходимость откручивать столь большее количество винтов несколько огорчает.

Большая часть стоек для монтажа системной платы заранее проставлена на своих местах. Дополнительно может возникнуть необходимость поставить одну или две стойки из комплекта поставки в случае использования платы формата microATX. Основание для установки системной платы является съемным, для его извлечения из корпуса нужно открутить 3 винта и немного сдвинуть саму панель к передней части корпуса. Делать это совершенно не обязательно, в большинстве случаев системный блок будет проще и быстрее собрать, если ставить системную плату сразу в корпус.

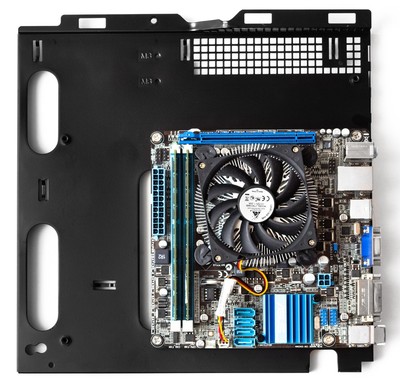

Установка системной платы

В области процессора подложка системной платы имеет большой вырез, который позволит установить или демонтировать некоторые типы кулеров без снятия самой платы.

Внешние разъемы корпуса подключаются экранированными кабелями с монолитными коннекторами, для звука предусмотрено только подключение HD Audio, а порты USB 3.0 корпуса подключаются единым коннектором к внутреннему разъему системной платы.

Каких-либо заглушек, которые придется выламывать, в корпусе нет — ни в отверстии для портов ввода-вывода системной платы, ни в пятидюймовых слотах шасси, а прорези для плат расширения снабжены многоразовыми заглушками, закрепленными винтами (правда, обычными, без накатных головок). Кроме того доступ к заглушкам всех 4 слотов расширения преграждает общий стальной кожух, для демонтажа которого нужно открутить 2 дополнительных винта под крестовую отвертку.

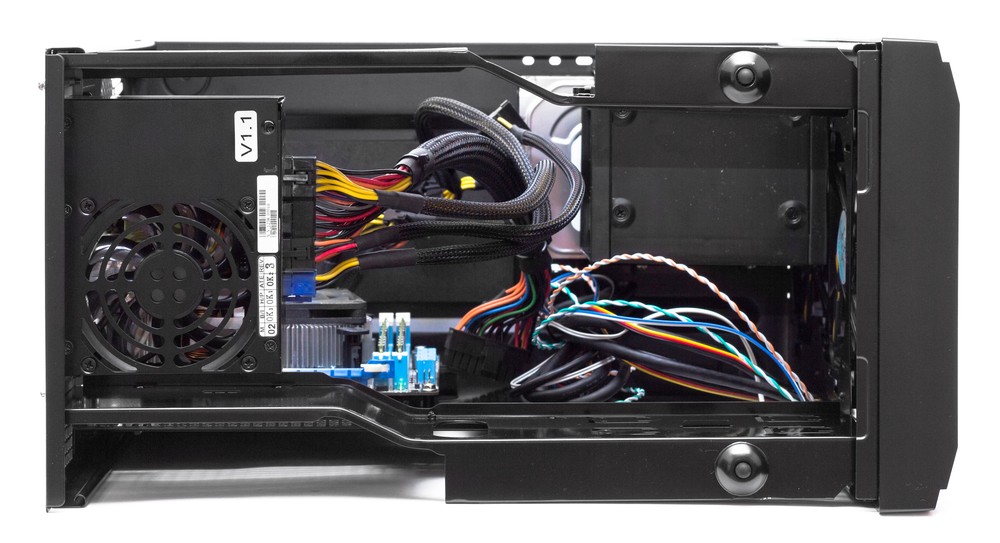

SilverStone Kublai KL06 предусматривает возможность скрытой прокладки кабелей от блока питания к системной плате. Для этих целей предусмотрены соответствующие отверстия в зоне установки БП и основании для монтажа основной платы, свободного места между этим основанием и левой боковой стенкой более чем достаточно, а прикреплять пучки кабелей можно комплектными одноразовыми стяжками к штампованным ушкам.

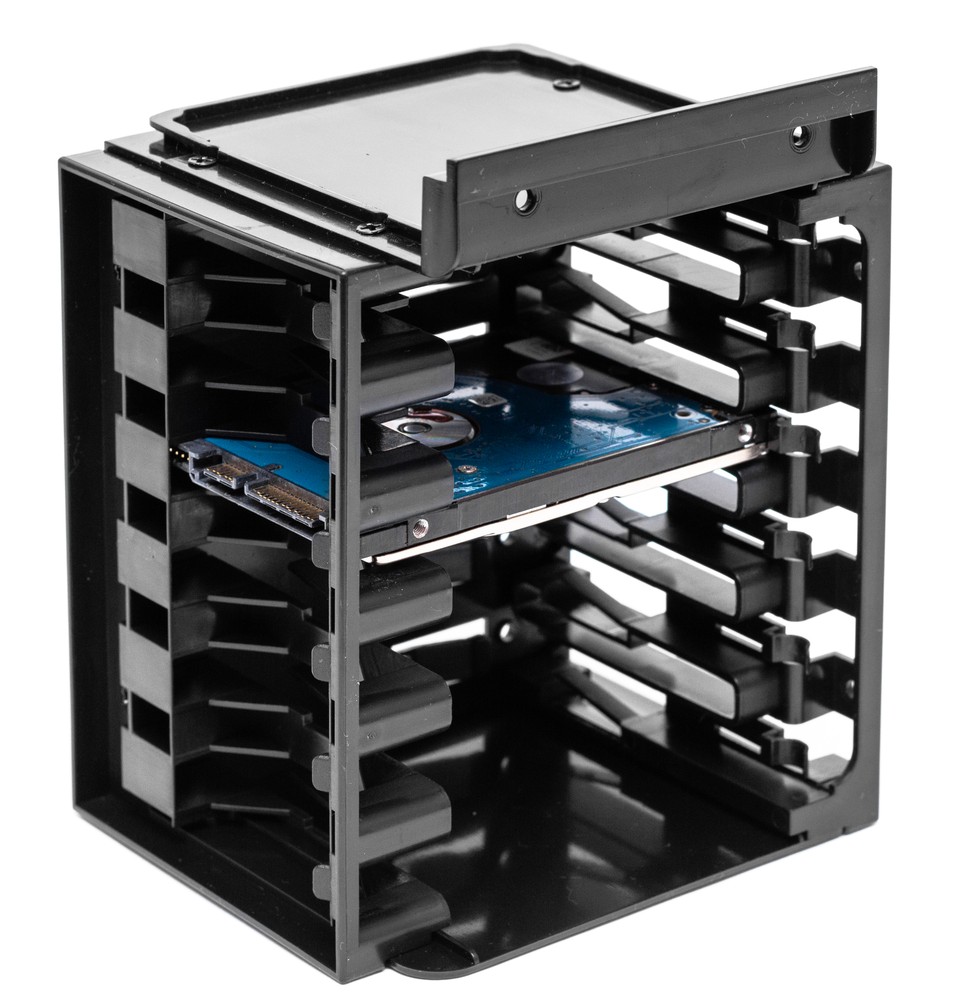

Корзина для 2,5″ накопителей

Стоит отметить, что для наиболее аккуратной и эффективной с точки зрения охлаждения укладки нельзя использовать блок питания с короткими кабелями ATX и процессорным SSI, а формат системной платы лучше выбирать именно microATX, а не Mini-ITX, так как у первой разъемы для подключения кабелей, как правило, будут находиться ближе к краям и, соответственно, тем отверстиям для скрытой укладки, которые предусмотрел производитель.

Устройства в пятидюймовых отсеках фиксируются исключительно с помощью винтов, системы безвинтового крепления для них не предусмотрено. Пластиковая лицевая панель крепится к шасси винтами, но для сборки и обслуживания системного блока в ее демонтаже нет никакой необходимости.

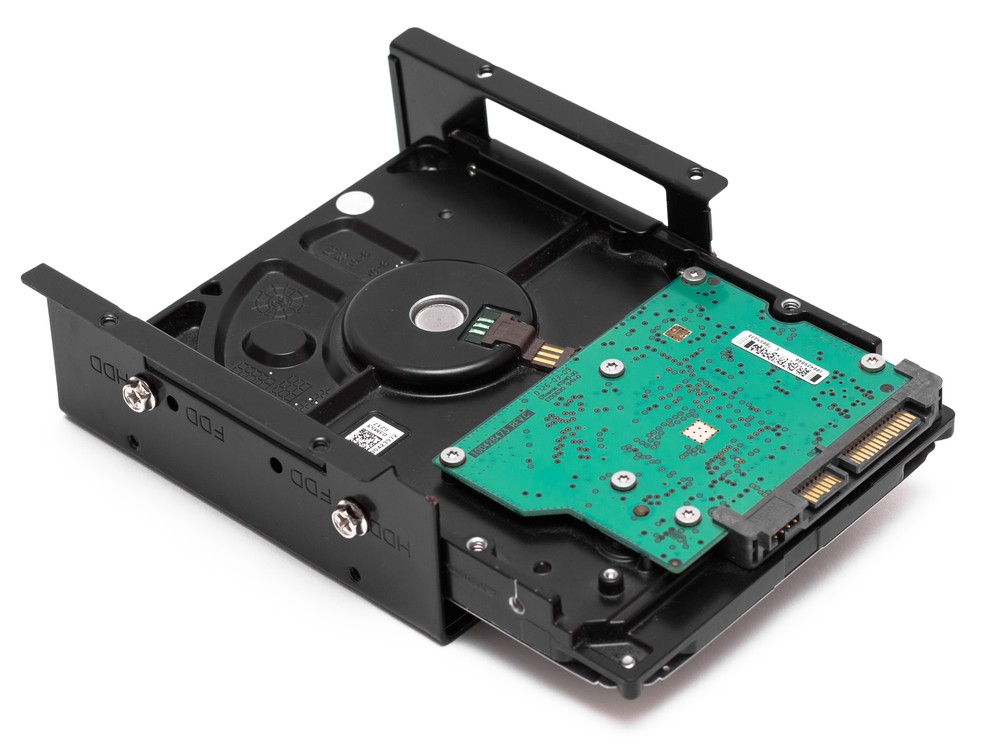

Корзина для 3,5″ накопителей

Пластиковая корзина предусматривает установку 6 накопителей 2,5″ формата, она крепится двумя винтами к передней стенке корпуса и еще двумя — к нижнему отсеку для установки 3,5″ накопителя. Диски ноутбучного формата достаточно просто вставить в корзину по направляющим до характерного щелчка пластиковой защелки. Для извлечения дисков нужно отжать защелку и потянуть накопитель на себя. Крепление получается не самым надежным, но если учитывать, что SSD не вибрируют во время работы, а ставить в настольный компьютер 2,5″ ноутбучные жесткие диски — занятие мало популярное, то придираться к надежности фиксации нет никакого смысла.

Крепление единственного полноразмерного диска исключительно винтовое. При желании, на это место можно установить еще один диск формата 2,5″, его нужно будет прикрутить 4 винтами к нижней стенке корпуса. Если же и такого количества 2,5″ дисков будет недостаточно, то на помощь придет пластиковый кожух из комплекта поставки. К нему винтами крепится очередной SSD, а сам он фиксируется на правой стенке пятидюймового отсека — опять же, с помощью 4 винтов.

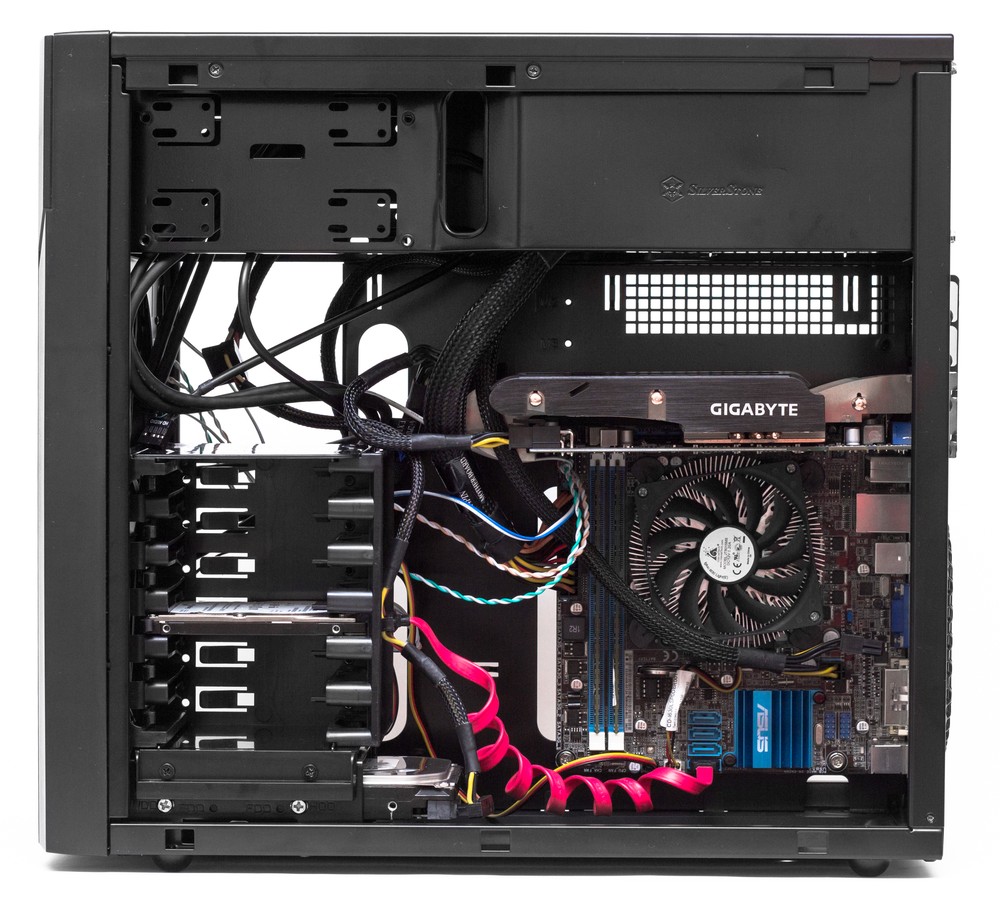

Системный блок в сборе

В целом сборку системного блока в корпусе Kublai KL06 можно назвать удобной только при условии использования небольшого количества комплектующих. Если же набить корпус по максимуму, то сразу станут видны просчеты инженеров (а может, и дизайнеров), решивших сделать корзину для дисков именно такой. Было бы намного логичнее развернуть ее на 90 градусов и вывести все разъемы для подключения кабелей на левую боковую стенку корпуса, где к дискам можно было бы аккуратно протянуть кабели от блока питания и так же скрыто подвести интерфейсные кабели к системной плате.

Еще один просчет касается высоты пластиковой корзины для установки 2,5″ накопителей. Быть может, это зависит от партии или конкретного экземпляра Kublai KL06, но в попавшем на тест корпусе корзина явно оказывается на несколько миллиметров выше линии видеокарты в нижнем слоте PCI-E. Сборке это не помешает, но «облокотившийся» на такую корзину длинный графический ускоритель будет немного искривлен. Это заметно невооруженным взглядом и со временем может негативно сказаться на самочувствии видеокарты.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

Уровень шума корпуса

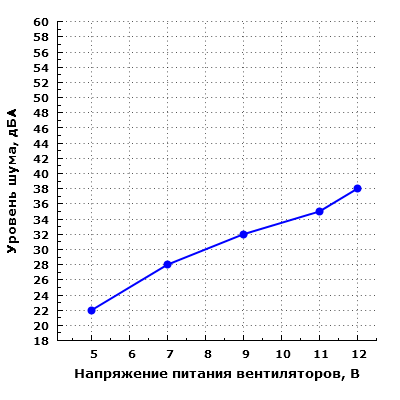

Уровень шума системы охлаждения корпуса изменяется в широких пределах от 22 до 38 дБА при измерении в ближнем поле со стороны передней панели. При питании вентиляторов напряжением 5 В шум находится на очень низком уровне даже при расположении микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума заметно возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (28 дБА) до среднего (35 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентиляторов номинальным напряжением 12 В уровень шума системы охлаждения не достигает 40 дБА, но шум в таком режиме уже сильно заметен, особенно в ближнем поле. При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании от 12 В — как пониженный для жилого помещения в дневное время суток.

РазмещениеНастольное Напольное
12 В38 дБА30 дБА
5 В22 дБАменее 20 дБА

Акустическая эргономика корпуса находится на достаточно высоком уровне, хотя штатные вентиляторы особым качеством не отличаются — они не самые плохие, но и до лидеров им далеко.

Позиционирование и выводы

Занятно, что модель Kublai KL06 получилась столь непохожей на своего ближайшего родственника — Kublai KL05. Эти модели роднит разве что решетка с пылевым фильтром на лицевой панели, в остальном же это совершенно разные продукты. Примененный в Kublai KL06 формат отзеркаленного расположения комплектующих — прием сам по себе не новый, но народного признания и широкого распространения он, по крайней мере пока что, не обрел. Никаких особенных неудобств инвертированная конструкция в себе не несет, но и заметную выгоду от ее применения придумать сложно.

Приятно, что для построения всех основных элементов конструкции была использована качественная сталь достаточной толщины и прочности, благодаря чему корпус ощущается весьма крепким и надежным. Также не подвела система вентиляции: вентиляторы в комплекте достаточно тихие, и везде, где это необходимо, установлены быстросъемные пылевые фильтры. Теоретическая возможность разместить в относительно небольшом корпусе систему жидкостного охлаждения с внутренним радиатором 240 мм также будет являться плюсом для небольшой группы энтузиастов, хотя на практике размещение двух водоблоков, внешней помпы и всех необходимых шлангов в столь малом объеме наверняка вызовет немало проблем.

Самый спорный момент SilverStone Kublai KL06 — это его нацеленность на применение большого количества дисков формата 2,5″, хотя у обычного пользователя скорее возникнет желание поставить второй полноразмерный HDD, чтобы значительно увеличить емкость или обеспечить отказоустойчивость хранимых на домашнем ПК или рабочей станции данных. Вот только сделать это без использования дополнительных приспособлений, к сожалению, не получится. Если же применение двух и более полноразмерных HDD не планируется, то Kublai KL06 может стать неплохой основой для игрового ПК или компьютера общего назначения.



Корпус SilverStone Kublai KL06 предоставлен на тест производителем
