Мы начинаем знакомство с корпусами производства компании SilverStone Technology, входящими в серию Kublai. Сама серия на страницах официального сайта для русскоязычных посетителей характеризуется как «Performance Tower», причем без перевода, и остается только догадываться, имеется ли в виду употребляемое в технике значение слова performance — производительность, или в какой-то степени надо учитывать и «перформанс» как направление в современном искусстве, где художественным произведением является не объект, а действие.

Честно говоря, оба возможных перевода не кажутся очень уж разумными: производительность компьютера определяется вовсе не корпусом, да и произведением искусства (тем более в столь специфическом его сегменте) недорогой корпус назвать сложно, а ведь модели серии позиционируются именно как бюджетные: так, ориентировочная розничная цена новинки KL05, которую мы и рассмотрим сегодня, составит $70.

И слово «tower» в названии серии надо понимать не как форм-фактор, а в смысле «не десктоп»: из трех моделей две относятся к miditower, а третья и вовсе ближе к minitower.

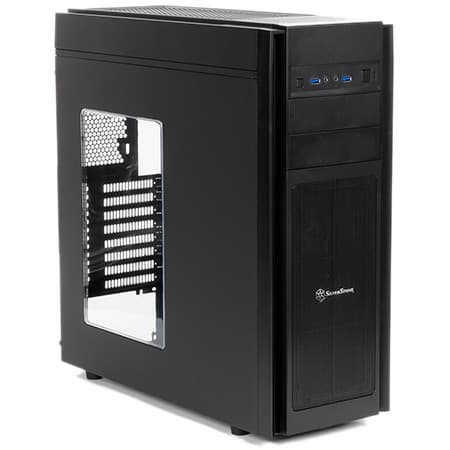

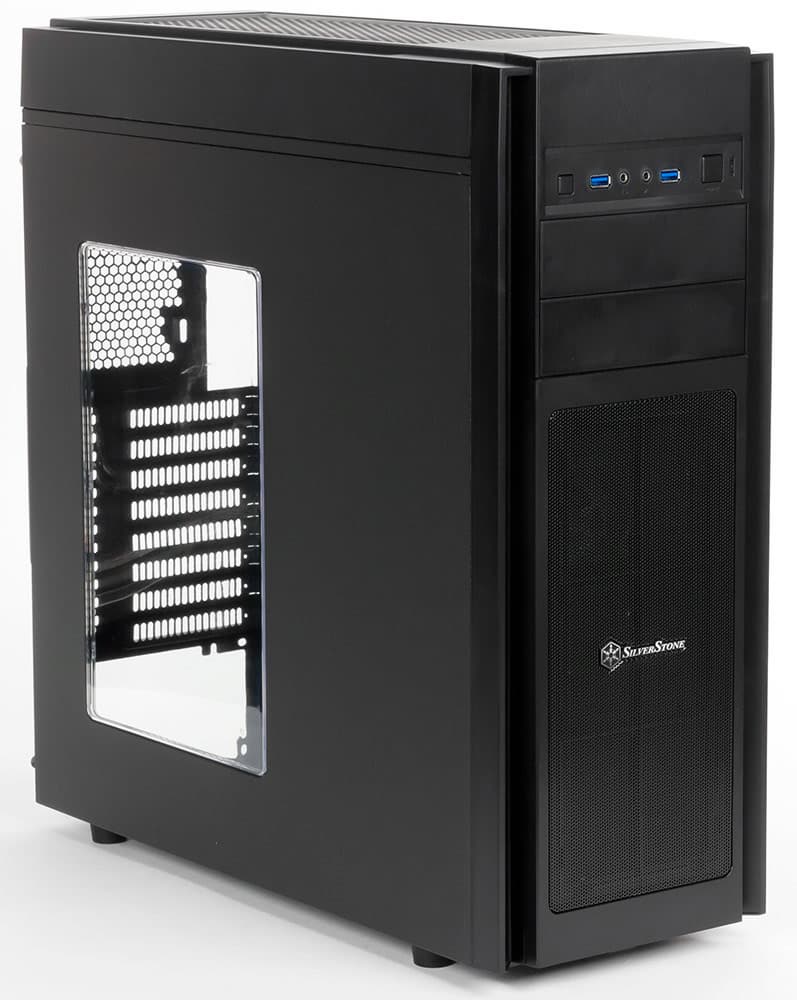

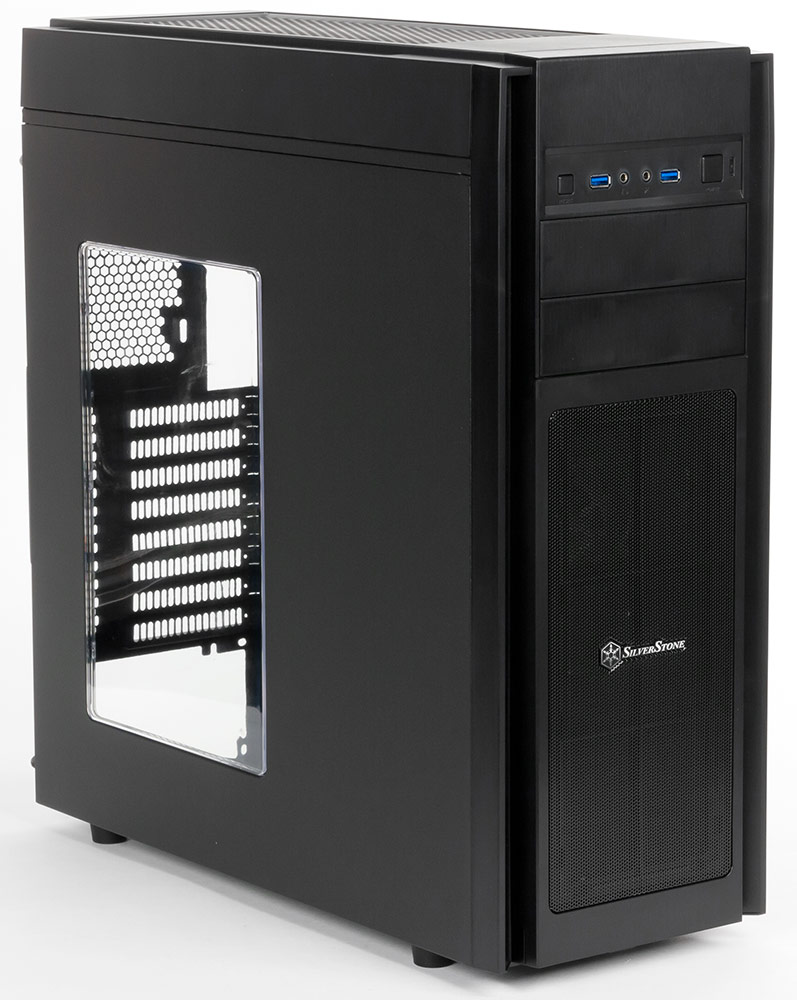

Итак, перед нами корпус Kublai KL05B-W. Буквы в индексе понятны: черный цвет (Black) и прозрачное окно в левой боковой стенке (Window).

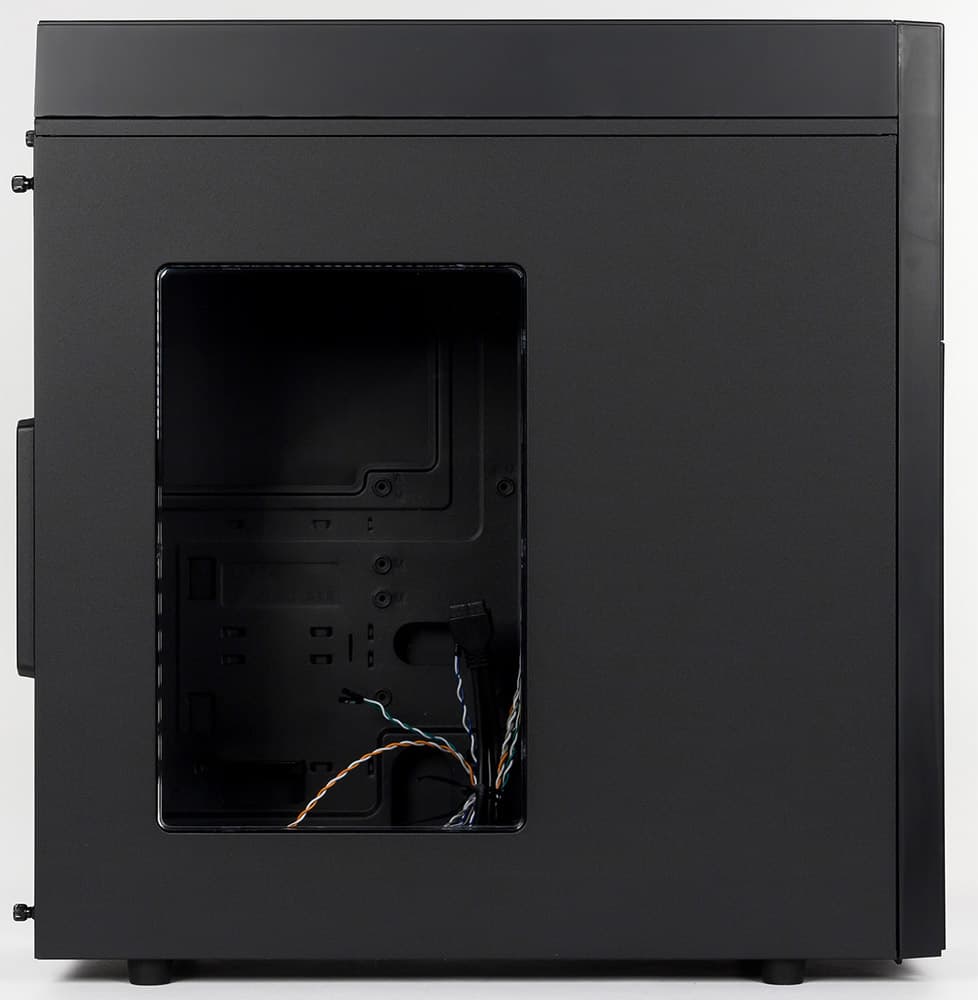

Вид слева

Есть и другая модификация с индексом KL05B-Q, последняя буква в котором означает «Quiet» (тихий) и намекает на усиленные меры по звукоизоляции: левая стенка без окна, а вентиляционная решетка фронтальной панели закрыта сплошной дверцей. Вариантов другого цвета для обеих модификаций не предлагается.

Корпус внешне выглядит очень скромно, однако и на фронтальной панели, и на верхней крышке есть рельефные элементы, которые не бросаются в глаза, но всё же не дают назвать оформление совсем уж простецким. А вот немного мрачноватым дизайн назвать можно: единственным выделяющимся элементом является серебристый логотип фирмы на лицевой панели. Правда, то же самое можно сказать и минимум о девяти корпусах из десяти — как в данной ценовой категории, так и в отношении более дорогих.

И еще одна деталь: модель KL05B-W оснащена фронтальным вентилятором с синей подсветкой, которая через сетчатую часть лицевой панели не кажется излишне яркой, но немного оживляет внешний вид включенного компьютера (хотя надо отметить, что подобный «оживляж» не всем придется по вкусу, а отключить подсветку можно только вместе с вентилятором).

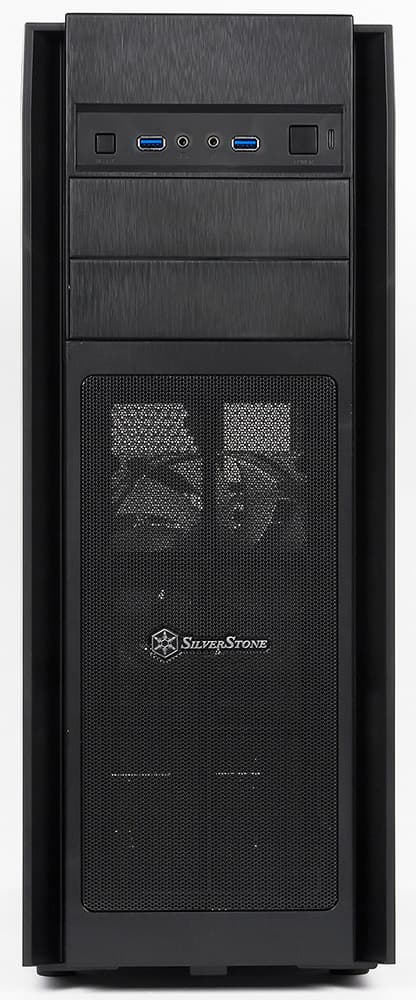

Лицевая панель

Упаковка вполне соответствует бюджетному статусу корпуса: обычный картон, нехитрое монохромное оформление. Сама коробка хоть и не тяжелая, всего-то чуть больше восьми килограммов, но довольно большая, и при переноске помогут прорези для захвата рукой по бокам.

В отношении информационной поддержки можно повторить то же, что говорилось в предыдущих наших обзорах продукции SilverStone: полноценный раздел на русском языке, в котором имеется страница и для KL05 — это хорошо, а вот наличие кое-где непереведенных английских слов и подача некоторых размеров в дюймах — это немного хуже, хотя и не очень принципиально. Больше расстраивает низкое качество прилагаемой инструкции: бумага плотная и качественная, даже с фактурой, а вот качество полиграфии оставляет желать много лучшего — шрифт надписей очень мелкий, иллюстрации неразборчивые. И всё потому, что информацию о модели, сборке и гарантии стремились разместить на одном листе А4. Примечания на русском языке есть, но лишь к рекомендациям по сборке, а спецификация и прочая информация даны только на английском.

Комплектация более чем спартанская: горстка крепежа и четыре одноразовые стяжки. Из полезных «излишеств» можно упомянуть разве что переходник на шестигранник для крестовой отвертки, который поможет установить стойки системной платы.


Компоновка

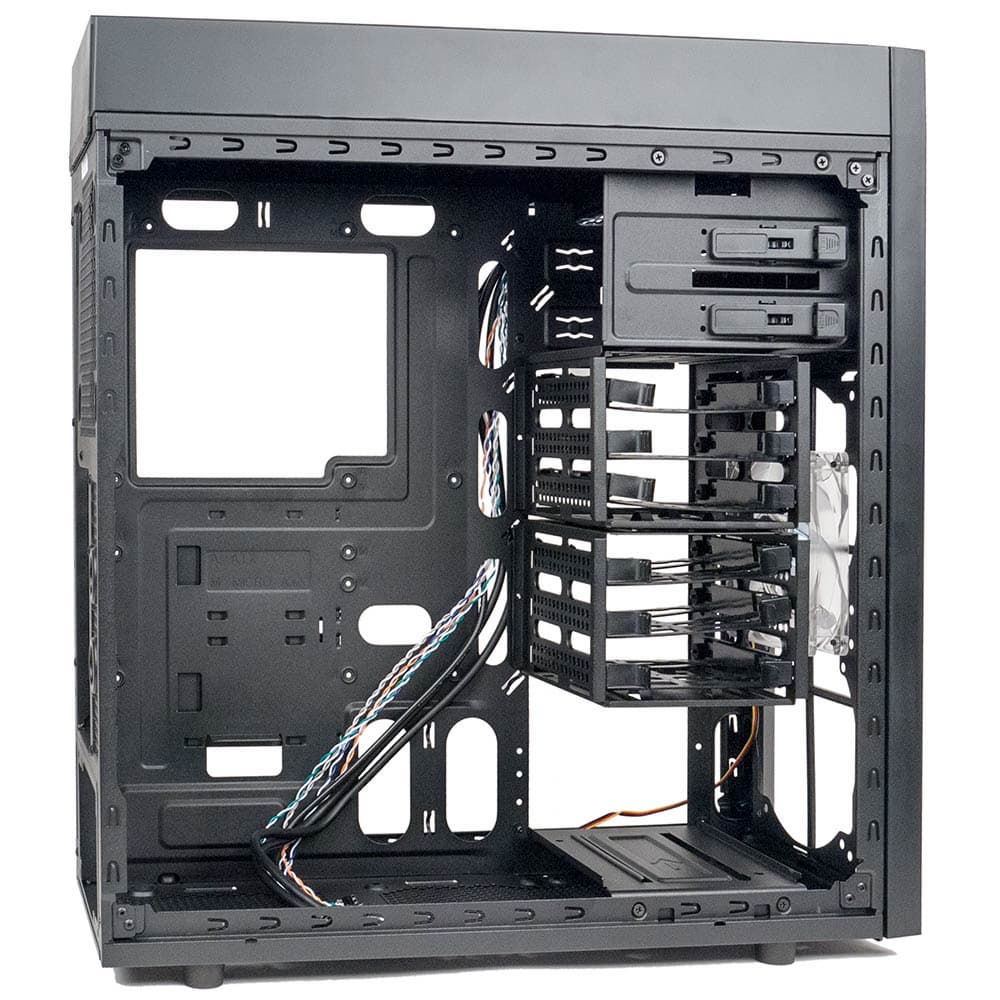

Скомпонован корпус KL05 по вполне привычной схеме: блок питания горизонтально внизу, системная плата вертикально справа, ее порты ввода-вывода и платы расширения (их можно установить до восьми) выходят на заднюю стенку. Словом, обычный miditower, рассчитанный на установку плат до ATX включительно. Разве что высота немного больше обычного, что обусловлено объемной верхней крышкой.

Причем эта крышка целиком пластиковая, даже декоративная вентиляционная решетка, которую обычно делают металлической, здесь пластмассовая.

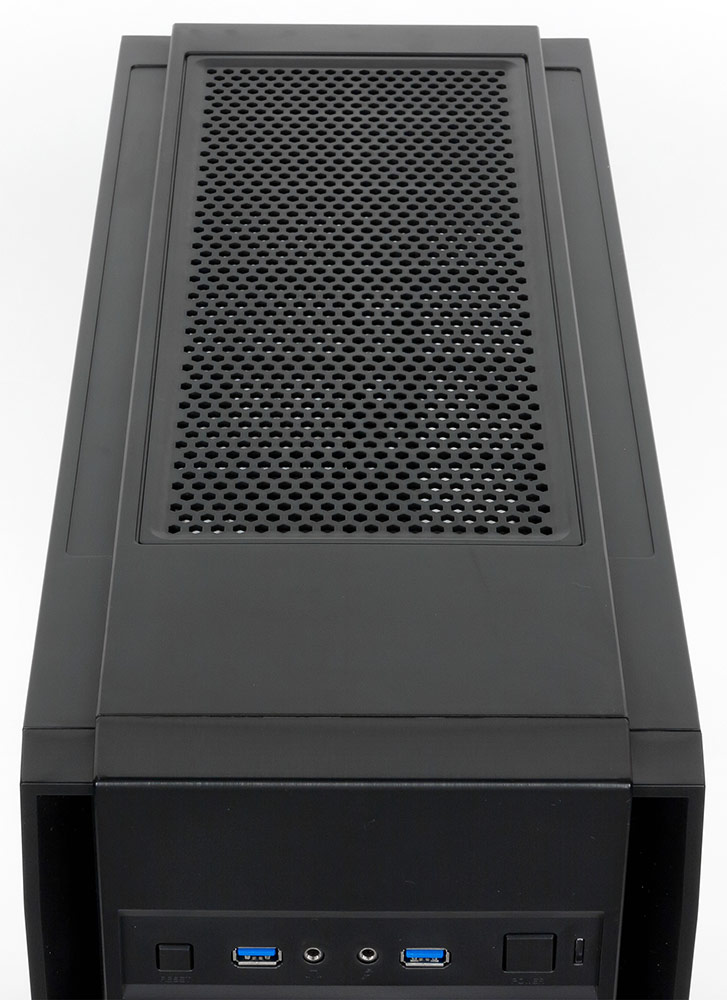

Вид сверху

Пятидюймовых отсеков с выходом на лицевую панель два, а вот для 3,5-дюймовых устройств подобного не предусмотрено.

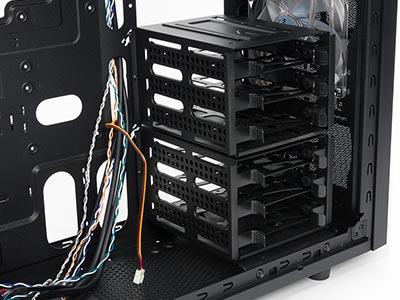

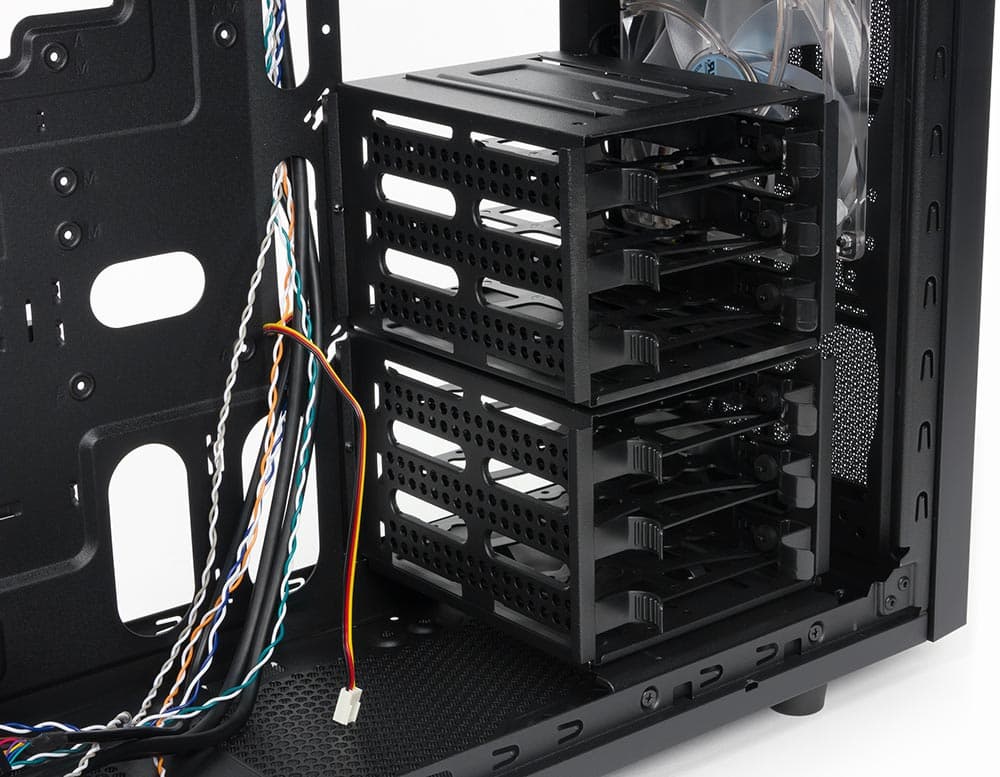

Отсек для HDD/SSD один, поперечный, состоит из двух трехместных извлекаемых корзин. Конструкция допускает несколько вариантов их размещения:

  • обе установлены внизу на специальном подиуме, одна на другой (именно так корпус и поставляется), при этом видеокарты придется выбирать длиной не более 286 мм, включая разъем дополнительного питания, если он расположен в торце;
  • Крепление накопителей

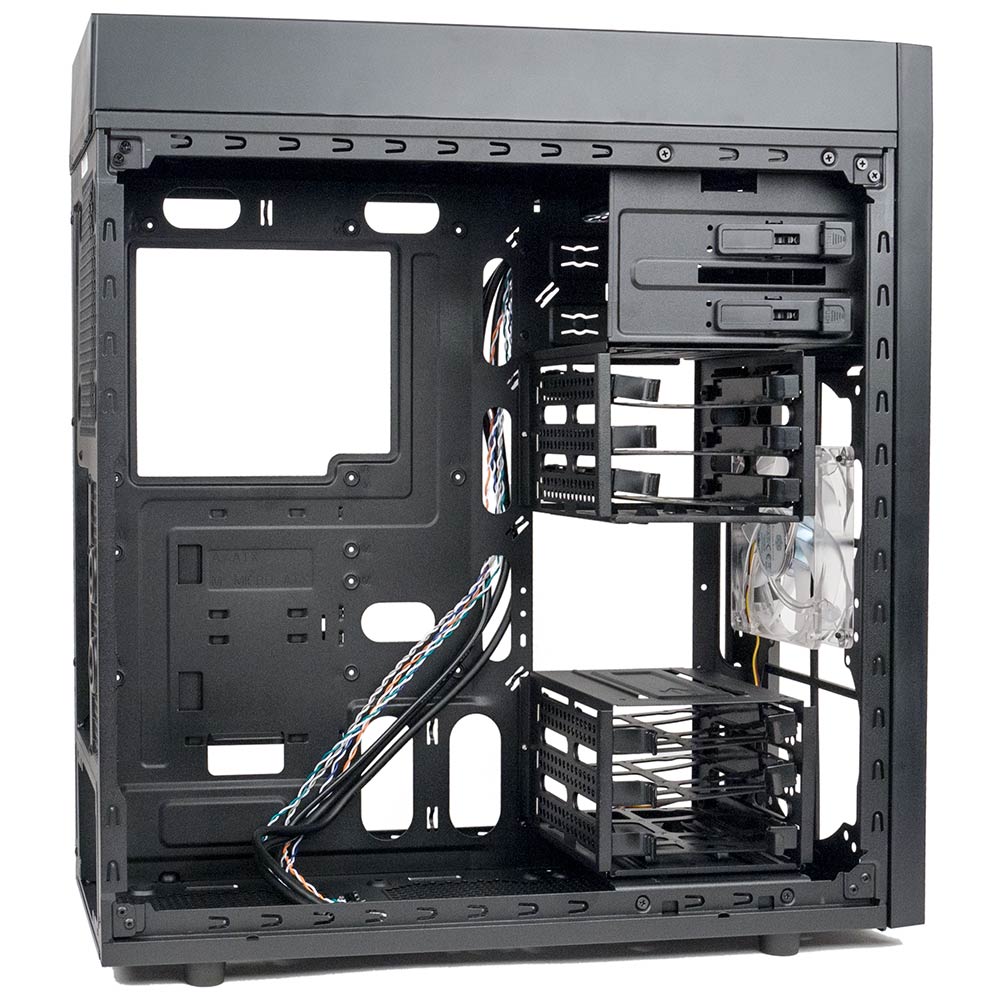

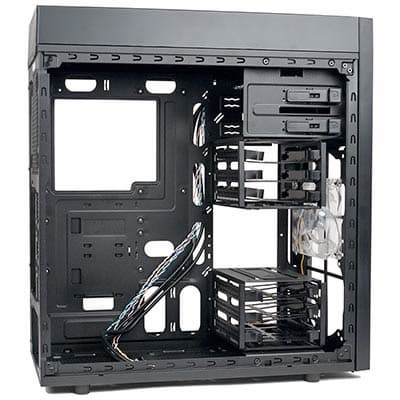

  • одна внизу, а вторая прикреплена к нижней части пятидюймового отсека, и получившийся промежуток позволит устанавливать видеокарты длиной до 418 мм, причем без уменьшения количества устанавливаемых накопителей;
  • Крепление накопителей
  • обе прикреплены к пятидюймовому отсеку, одна под другой, что даст возможность установить на днище корпуса под корзинами дополнительный вентилятор (но придется снять упомянутый подиум, который крепится четырьмя винтами);
  • Крепление накопителей
  • наконец, два варианта с одной корзиной — вверху или внизу.

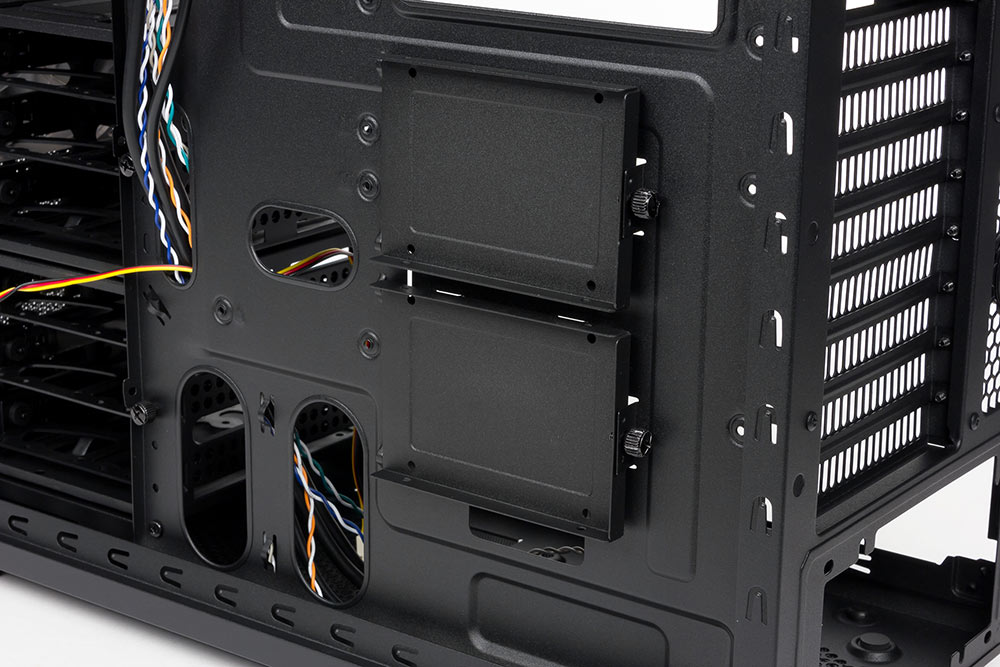

Накопители в корзины устанавливаются с помощью универсальных салазок, рассчитанных как на 3,5-дюймовые, так и на 2,5-дюмовые HDD или SSD. А для 2,5-дюймовых дисков есть еще два посадочных места за подложкой системной платы, где закреплены два съемных контейнера. То есть общее количество устанавливаемых накопителей равно восьми, из которых шесть могут быть 3,5-дюймовыми, а к приведенному выше списку можно добавить еще один вариант: вообще без корзин, если владелец сочтет возможным ограничиться одним или двумя 2,5-дюймовыми SSD/HDD.

Но, конечно, при большом желании можно приобрести переходники-адаптеры и установить 3,5-дюймовый накопитель в один из пятидюймовых слотов, а то и в оба, если установка оптических накопителей или других 5,25-дюймовых устройств не требуется.

Крепление накопителей

На сайте производителя указано, что можно приобрести и дополнительную третью дисковую корзину, и тогда количество мест для дисков увеличится еще на три, однако есть большое сомнение, что такая опция будет доступна в продаже.

Максимальная высота процессорного кулера, указанная производителем, составляет 165 мм, что подтверждается и нашим замером.


Конструкция

Габариты корпуса 202(Ш) × 525(В) × 505(Г) мм, включая ножки и прочие выступающие элементы. Вес без упаковки довольно скромный: 6,8 кг, что обусловлено использованием тонкого металла — от 0,5 мм в малонагруженных элементах, типа стенок пятидюймового отсека, до 0,65 мм в более ответственных: боковых стенках и каркасе шасси.

В целом жесткость конструкции надо признать средней даже для данной ценовой категории, а у некоторых деталей она и вовсе мала. И если тонкое днище, прогибающееся от несильного нажатия пальцем, нельзя назвать критически важным узлом — все равно к нему крепятся только опциональные вентиляторы, то подложку системной платы хотелось бы видеть более жесткой.

Ножки сделаны из твердого пластика, они лишь приподнимают корпус над горизонтальной поверхностью, давая возможность подсоса воздуха снизу через имеющиеся в днище отверстия, но их амортизирующую роль можно считать нулевой.

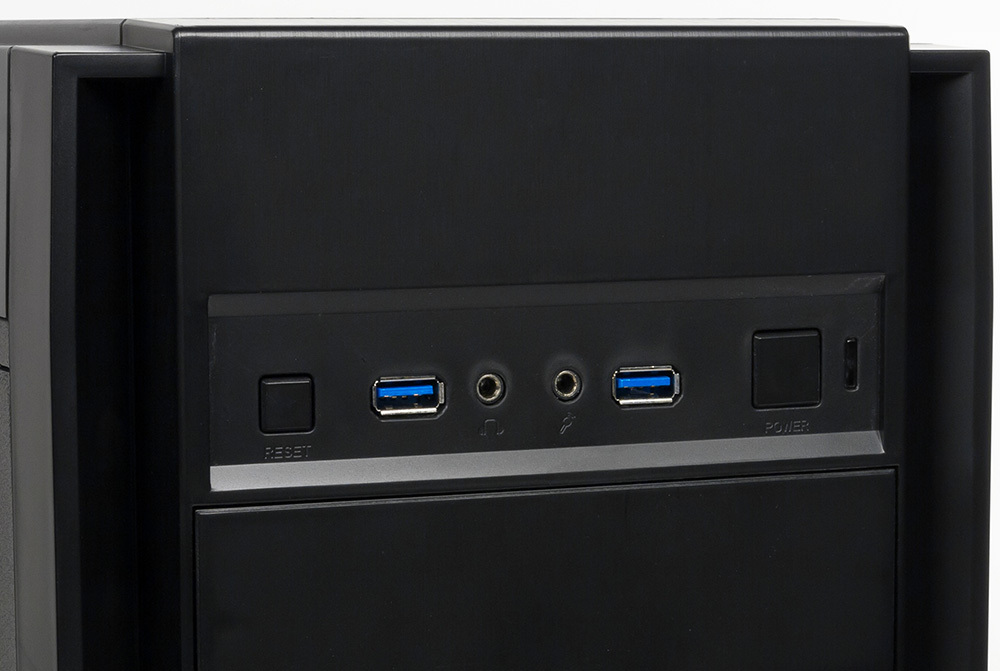

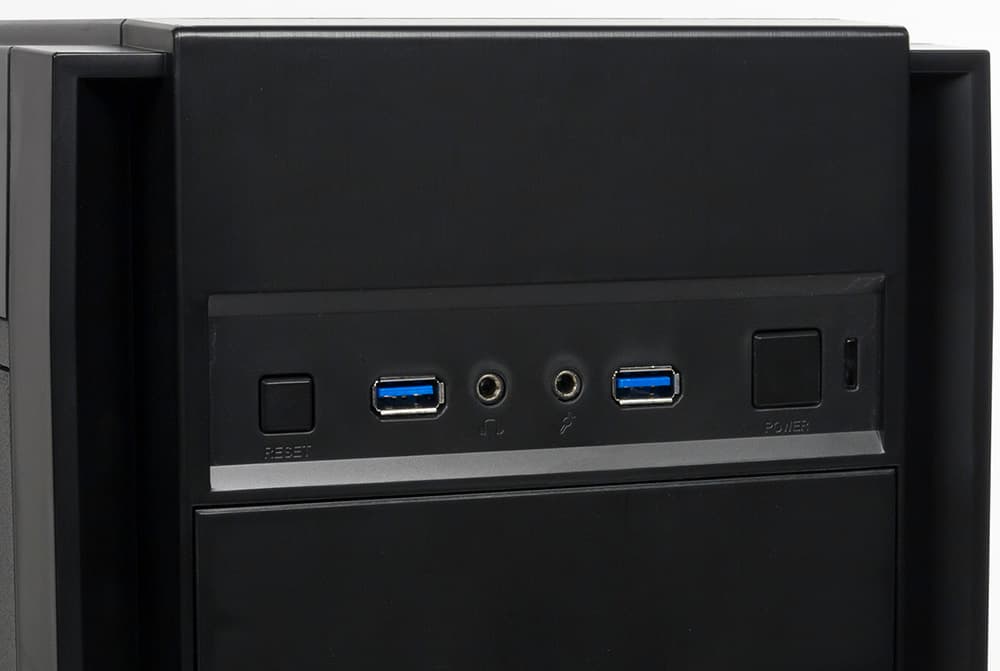

Кнопки и порты находятся в верхней части лицевой панели; перечислим справа налево: вертикальная полоска световода, за которой скрываются светодиодные индикаторы включения (синий) и дисковой активности (красный), квадратная кнопка Power (мягкая, но с некоторым свободным ходом, способным предотвратить срабатывание от случайного прикосновения, но лишь от самого легкого), далее порт USB 3.0, пара аудиоразъемов, еще один порт USB 3.0, и крайней справа является кнопка Reset (про нее можно сказать то же, что и про Power).

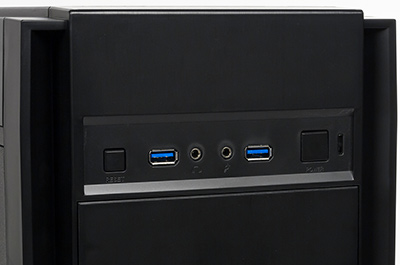

Панель управления

Расположение портов USB позволит одновременно подключать в них широкие устройства, но при этом может быть затруднен или вовсе перекрыт доступ к гнездам аудио. А вот размещение самой панели управления делает одинаково удобным использование ее органов как при настольном, так и при напольном размещении компьютера.


Система вентиляции

Корпус укомплектован единственным 120-миллиметровым вентилятором, установленным на фронтальной стенке шасси и нагнетающим воздух внутрь через сетку лицевой панели. При нижнем расположении обеих корзин он будет создавать дополнительное охлаждение для двух накопителей в верхней из них и частично для третьего, а примерно половина создаваемого им потока достанется системной плате. Если корзины установлены по схеме «одна внизу, одна вверху», то один накопитель в верхней корзине будет охлаждаться полностью, второй частично, и половина потока от вентилятора будет работать на дополнительное охлаждение видеокарт. Если обе корзины расположены вверху, то штатный вентилятор будет работать только на накопители — все они, полностью или частично, окажутся в потоке воздуха от него, исключая лишь самый верхний.

Но, конечно, вариантов может быть гораздо больше, поскольку на передней панели шасси есть установочные места для двух вентиляторов, 120- или 140-миллиметровых, и можно либо сместить штатный на нижнее посадочное место, либо вовсе установить два вентилятора.

Дополнительные 120-миллиметровые вентиляторы можно установить и в других местах — один на задней стенке и один или два на днище (для второго придется удалить подиум дисковой стойки и соответственно перевесить корзины вверх). На верхней плоскости шасси есть два места для 120/140-миллиметровых вентиляторов.

Поскольку никаких контроллеров в корпусе нет, все установленные вентиляторы придется подключать к системной плате или блоку питания.

На верхней и фронтальной панелях шасси предусмотрена и установка радиаторов систем жидкостного охлаждения, 240- или 280-миллиметровых. Добавим: и на заднюю стенку ничто не мешает поставить радиатор соответствующего размера. Кроме того, сзади есть два отверстия большого диаметра, заглушенные резиновыми пробками.

Несмотря на бюджетную цену, система фильтрации поступающего воздуха на удивление полная: фильтрами оснащены все области с отверстиями (спереди, сверху, снизу), кроме, понятно, задней стенки — устанавливаемый на ней вентилятор обычно бывает вытяжным.

Имеющиеся фильтры снимаются если не одним движением, то достаточно легко.

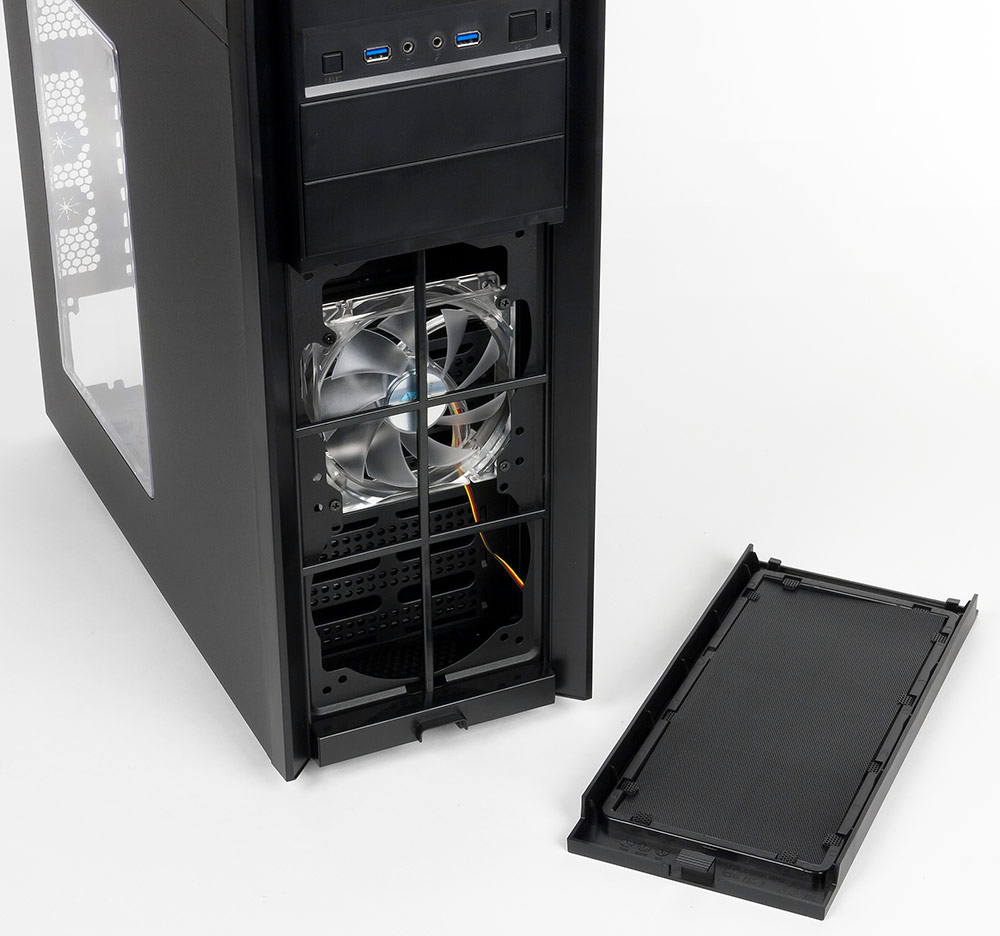

Фронтальный фильтр представляет собой пластиковую рамку, занимающую около половины площади лицевой панели. Крепится она защелкой внизу и парой фиксаторов вверху. Снаружи на рамке закреплена декоративная металлическая решетка, а внутри лист тонкого пластика с очень мелкими отверстиями. Рамка снимается легко, а вот фильтр из нее вынуть немного сложнее, хотя и это можно сделать за пару минут, а можно обслуживать рамку с фильтром в сборе.

Фронтальный фильтр

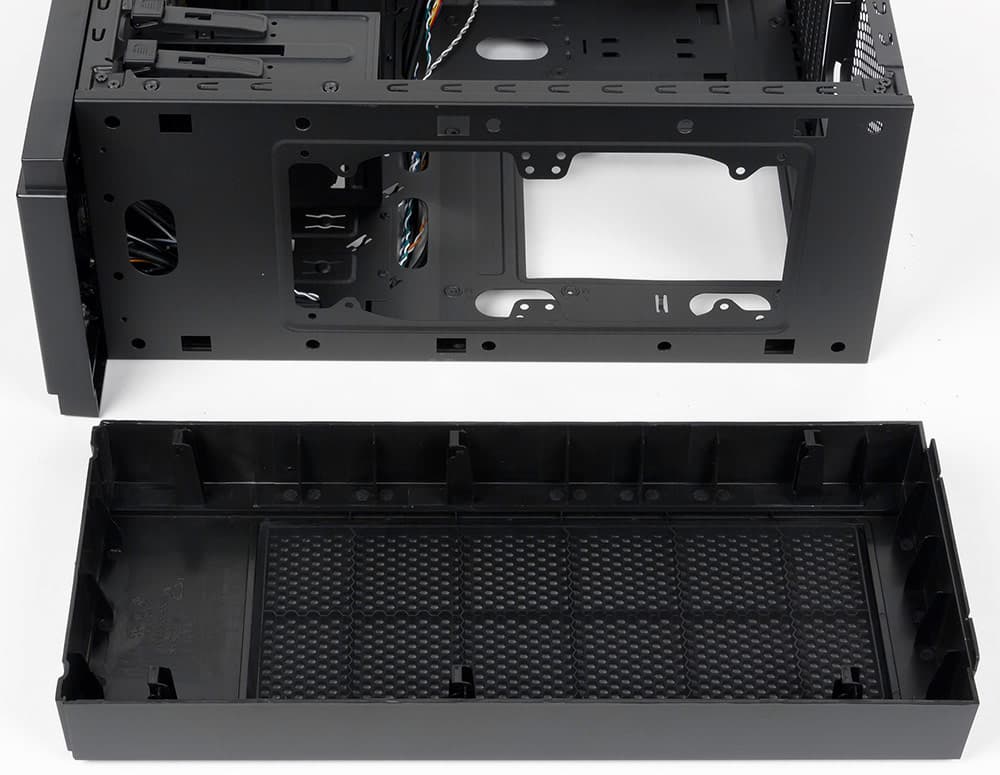

Верхний фильтр вмонтирован в верхнюю крышку корпуса, закрепленную парой винтов с накатными головками сзади и снимающуюся движением назад. Фильтрующим элементом является капроновая сетка, снять которую невозможно, и обслуживание придется проводить вместе с крышкой. При снятии этой крышки открывается и доступ к местам установки опциональных вентиляторов или радиатора СВО, которые будут располагаться не во внутреннем объеме шасси, а под крышкой.

Верхний фильтр

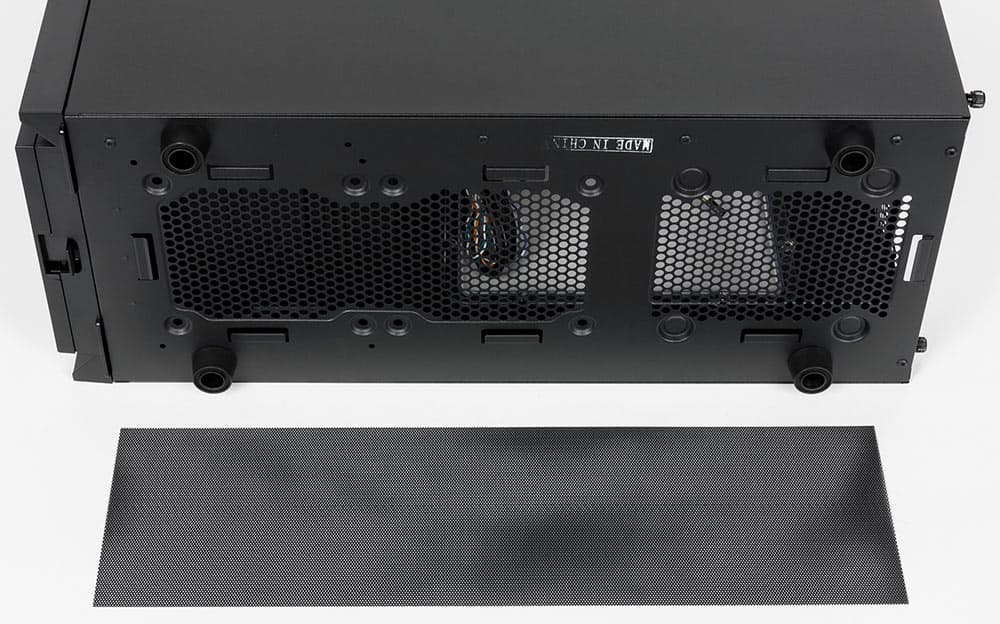

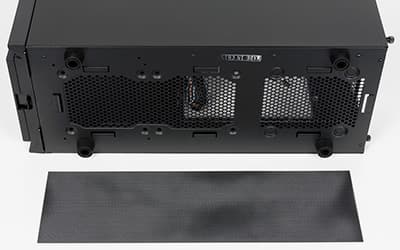

Нижний фильтр такой же, как и фронтальный — тонкий пластиковый лист с мелкими отверстиями. Вот только крепится он без всяких рамок: лист просто вставляется снаружи в штампованные выступы днища. Решение вполне эффективное, хотя и не очень практичное в плане обслуживания: чтобы достать или вернуть на место фильтр, компьютер придется класть на бок или хотя бы сильно наклонять, без этого места крепления фильтра попросту не увидишь, а работать наощупь получится вряд ли.

Нижний фильтр

Боковые стенки сплошные, из дополнительных отверстий есть лишь перфорация на заглушках слотов расширения и в примыкающей к ним части задней стенки.


Сборка системного блока

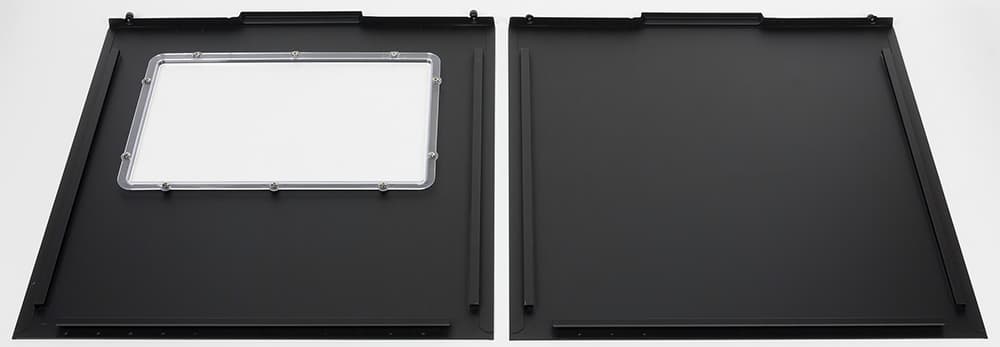

Для крепления боковых крышек корпуса не используется привычная система пазов и гребенок, недостатки которой известны и очевидны. Использовано более редкое решение: у верхнего и нижнего краев крышки изнутри имеются выступы с П-образным сечением, которые не только являются направляющими при установке, но еще и придают крышкам дополнительную жесткость, предотвращая появление щелей между горизонтальными кромками стенок и корпусом — именно этому служат и пазы с гребенками в других корпусах.

Передняя кромка каждой крышки оснащена штампованным зацепом, проходящим по всей ее длине и стыкующимся с вертикальной боковой опорой шасси.

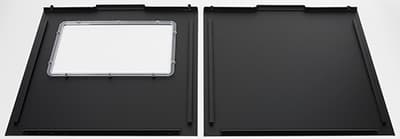

Боковые стенки

Фиксируются стенки парами невыпадающих винтов с накатными головками, позволяющими открутить их без отвертки, а на их задних кромках есть выступы, за которые можно ухватиться пальцами при снятии.

Такая конструкция позволила получить очень приличную жесткость даже при использовании довольно тонкого металла, поэтому снимать и устанавливать боковые стенки вполне удобно.

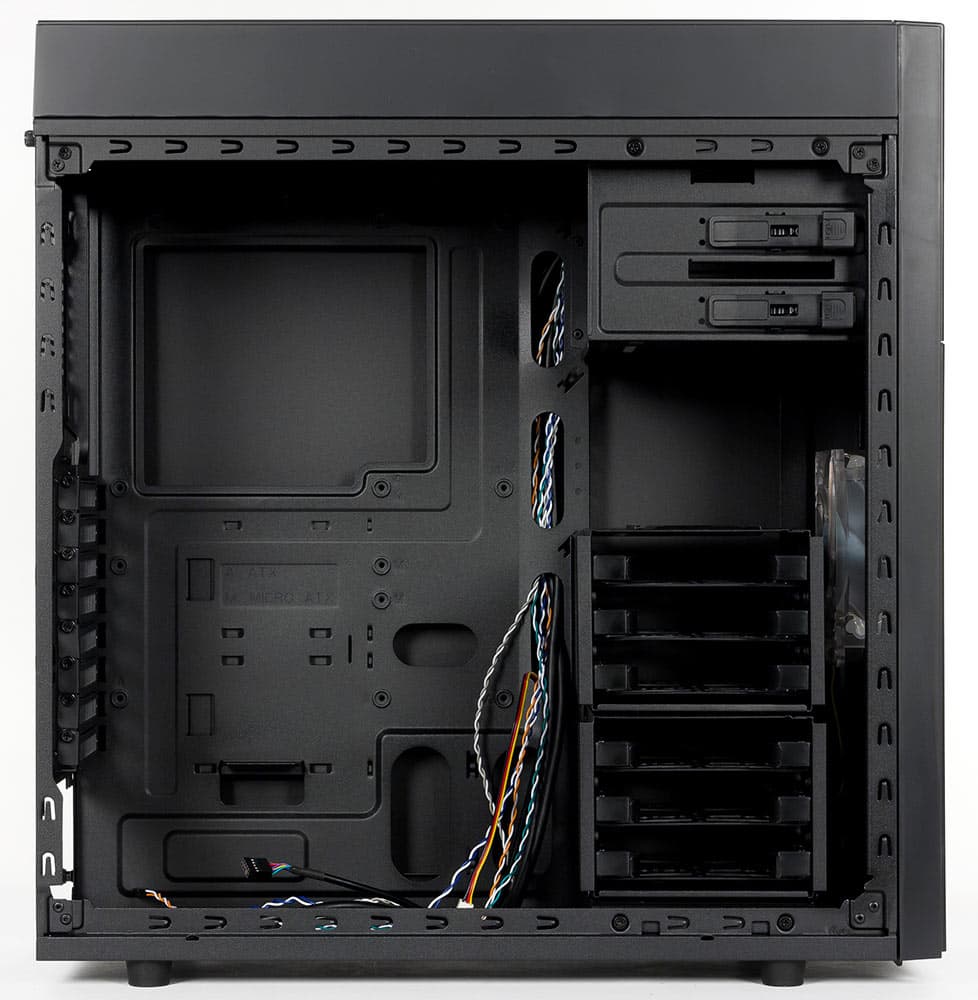

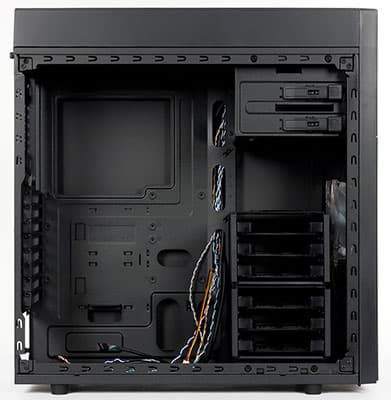

Вид изнутри слева

Блок питания крепится винтами к задней стенке в нижней части шасси, устанавливать его можно вентилятором вверх или вниз, до или после монтажа системной платы. На днище имеются штампованные выступы, облегчающие позиционирование БП при установке, и на них есть резиновые амортизирующие накладки.

Каких-либо заглушек, которые придется выламывать, в корпусе нет — ни в отверстии для портов ввода-вывода системной платы, ни в пятидюймовых слотах шасси, а прорези для плат расширения снабжены многоразовыми заглушками, закрепленными винтами (правда, обычными, без накатных головок).

Стойки для системной платы придется устанавливать сборщику. Процедуру облегчит уже упоминавшийся нами переходник на шестигранник для крестовой отвертки, который есть в комплекте.

В области процессора подложка системной платы имеет большой вырез, который позволит установить или демонтировать некоторые типы кулеров без снятия самой платы.

Внешние разъемы корпуса подключаются экранированными кабелями с монолитными коннекторами, для аудио предусмотрено только подключение HD Audio, а порты USB 3.0 корпуса подключаются единым коннектором к внутреннему разъему системной платы.

Чтобы провода и кабели можно было спрятать за подложкой, в ней предусмотрен ряд отверстий разного размера, в силу бюджетности корпуса не оснащенных резиновыми заглушками. Прикреплять пучки кабелей можно комплектными одноразовыми стяжками к штампованным ушкам.

Накопители в пятидюймовых слотах с левой стороны фиксируются штатными защелками, предусмотрена и возможность дополнительного крепления винтами справа.

Пластиковая лицевая панель крепится шестью цилиндрическими защелками, по три с каждой стороны. Ее снятию помешают провода, подходящие к панели управления, но это не критично: снимать панель вряд ли придется — доступ к фронтальным вентиляторам открывается после снятия переднего фильтра.

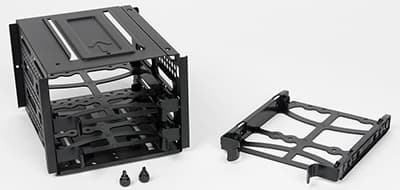

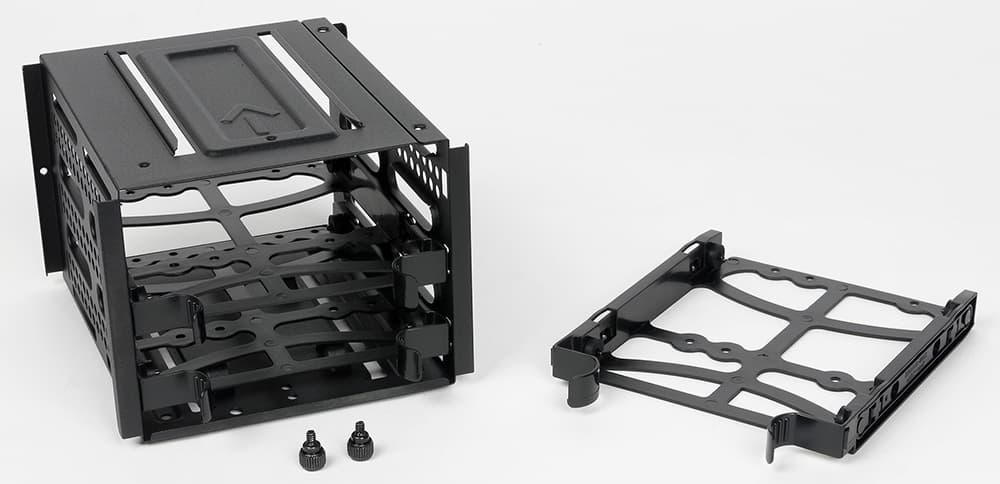

Дисковые корзины сверху и снизу имеют пазы и выступы, позволяющие соединять их с основанием, пятидюймовым слотом, а также друг с другом. Но, конечно, подобное крепление было бы недостаточным, если бы не предусмотренная с правой стороны фиксация парами винтов с накатными головками — соответствующие отверстия в шасси имеются для каждого из трех возможных положений.

Крепление накопителей

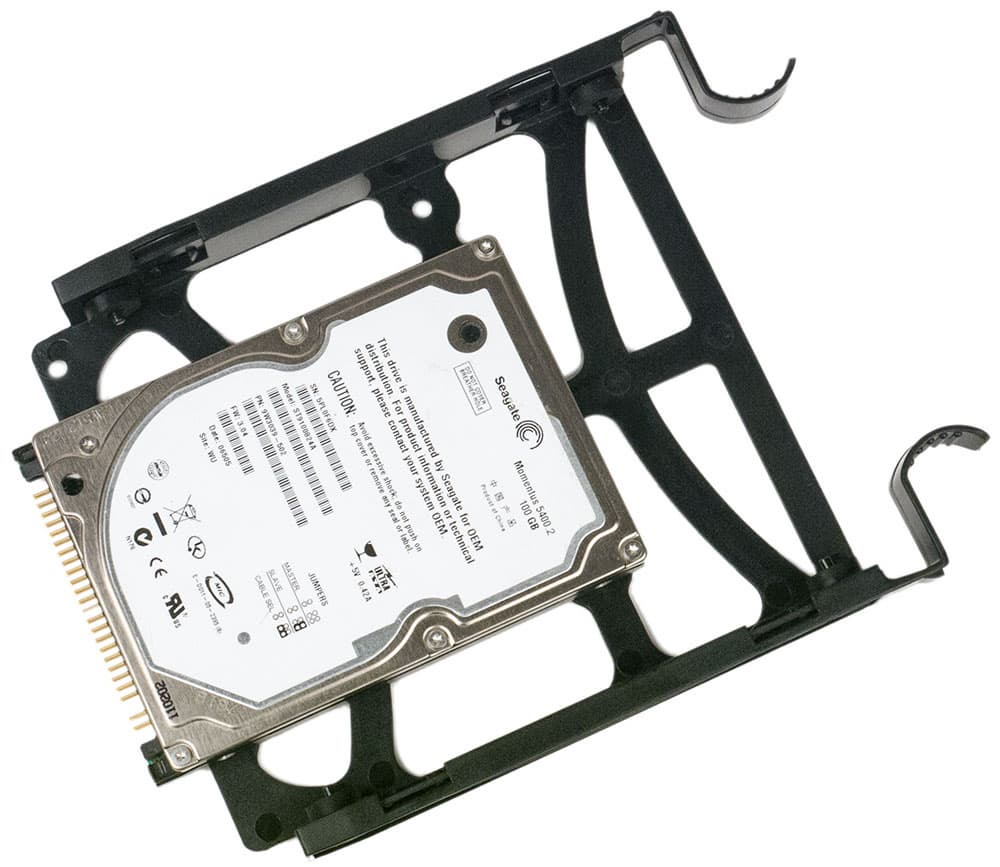

Салазки для HDD/SSD предусматривают крепление 3,5-дюймовых накопителей штифтами с боков, причем имеются и толстые трехмиллиметровые резиновые амортизаторы, а для установки 2,5-дюймовых моделей придется вооружиться отверткой: они фиксируются винтами снизу. Днище салазок ажурное, оно оставляет нижнюю часть накопителя почти целиком открытой, что важно с точки зрения охлаждения, ведь теплоотвод на шасси отсутствует.

Салазки сделаны из эластичного пластика и, будучи пустыми, в корзинах держатся не очень плотно. К тому же вставлять их нужно аккуратно, чтобы избежать перекоса, который можно заметить на некоторых фотографиях. Но дело обстоит гораздо лучше, когда на салазках имеется накопитель, особенно 3,5-дюймовый: в корзине держатся хорошо, дополнительного крепления не требуется (собственно, оно и не предусмотрено).

Крепление накопителей

Диски в корзины надо устанавливать разъемами направо, при этом лучше использовать кабели с Г-образными коннекторами.

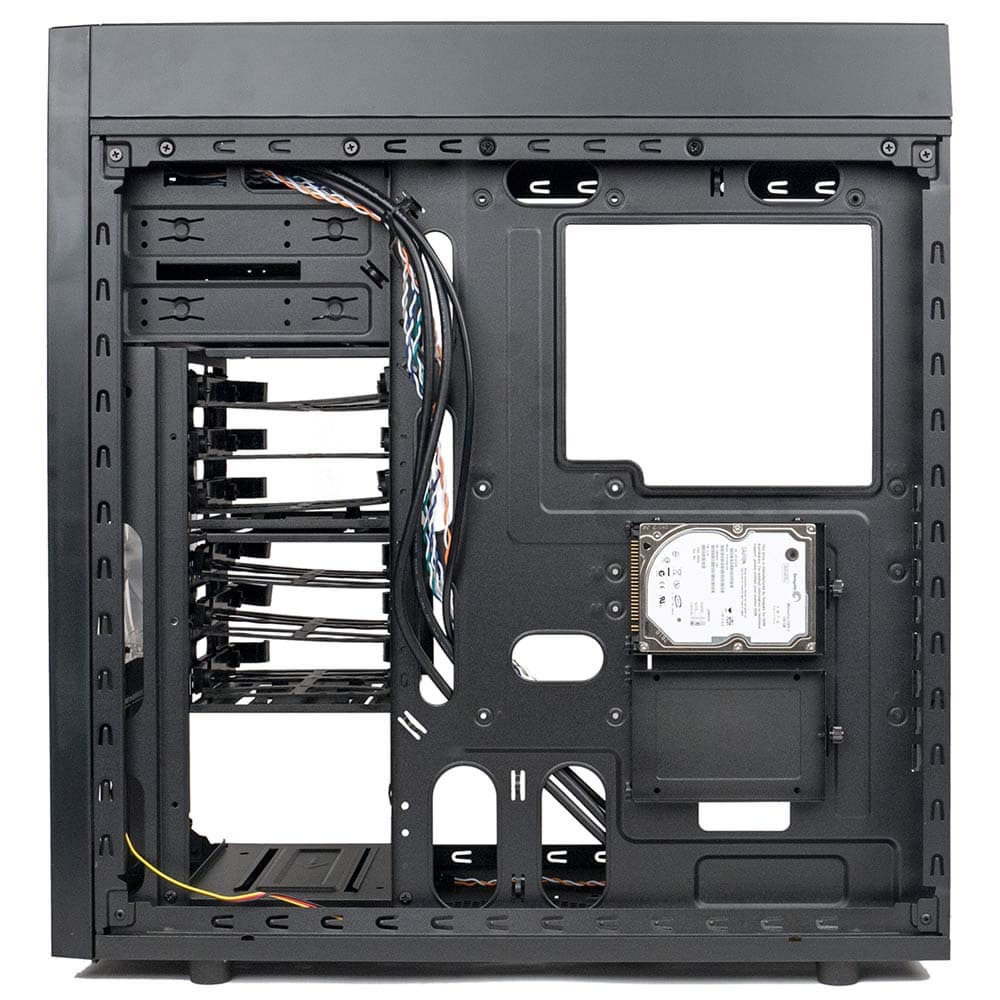

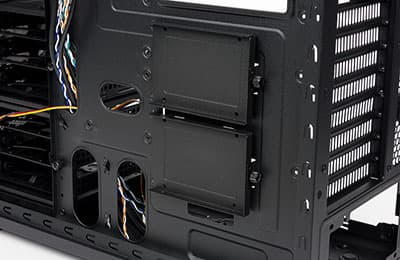

А вот для 2,5-дюймовых накопителей в контейнерах за подложкой системной платы нужны кабели с прямыми коннекторами. Каждый контейнер фиксируется одним винтом с накатной головкой, но на всякий случай в противолежащих местах задней стенки предусмотрены отверстия — вдруг винт окажется затянут настолько сильно, что рукой его открутить не получится. Сами диски в контейнерах крепятся винтами по бокам.

Крепление накопителей

Кромки металлических конструкций либо завальцованы, либо скруглены, чтобы снизить риск повреждения рук сборщика.


Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентилятора использовался автономный управляемый преобразователь.

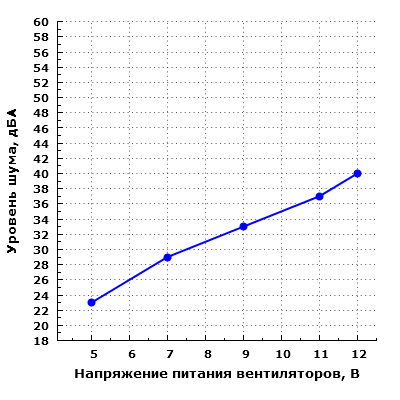

Уровень шума корпуса

Уровень шума системы охлаждения корпуса изменяется в широких пределах от 23 до 40 дБА при измерении в ближнем поле со стороны передней панели. При питании вентилятора напряжением 5 В шум находится на очень низком уровне даже при расположении микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума заметно возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (29 дБА) до повышенного (37 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентилятора номинальным напряжением 12 В уровень шума системы охлаждения не превышает 40 дБА, но шум в таком режиме уже сильно заметен, особенно в ближнем поле. При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании вентиляторов от 12 В — как приближающийся к среднетипичному для жилого помещения в дневное время суток.

РежимНастольное Напольное
12 В4032
5 В2321

Акустическая эргономика корпуса находится на достаточно высоком уровне, хотя штатный вентилятор особо высоким качеством не отличается, но это уже, наверное, придирки, так как корпус весьма бюджетный, и чудес тут ждать не приходится. Зато у него есть голубая подсветка — правда, не очень понятно, зачем она нужна в дешевом корпусе из тонкой стали.


Позиционирование и выводы

Конечно, рекомендованная розничная цена в $70 по нынешнему курсу рубля к доллару — это совсем не то, что год-полтора назад, и в рублевых ценах, к которым мы привыкли за несколько предшествующих лет, корпус SilverStone Kublai KL05B-W недорогим назвать будет трудно. Однако ценовое масштабирование сказалось на всей импортируемой продукции, поэтому придется привыкать к существующим реалиям.

Корпус явно бюджетный, но в данном случае это не упрек, а «точка отсчета» для оценки. Да, оснащенность оставляет желать лучшего: и портов ввода-вывода маловато — всего пара USB 3.0, и комплектный вентилятор единственный, хоть и с подсветкой (не всем, кстати, нужной), к тому же и набор принадлежностей откровенно бедный — нет даже спикера для системной платы.

Но на другой чаше весов — возможность установки восьми HDD и SSD, причем это количество не сократится при установке длинных видеокарт, а также полная и удобная в обслуживании система фильтрации, чем не всегда могут похвастать и более дорогие корпуса.

Широкие возможности по модификации системы вентиляции к достоинствам относить не будем — сегодня то же самое можно сказать в отношении практически любого корпуса, исключая разве что самые дешевые. Но нужно напомнить и о существовании «малошумящей» модификации KL05B-Q, которая вполне может прийтись по вкусу домашним пользователям, оставляющим компьютер работать на ночь в жилом помещении (к сожалению, у нас такой модели не было, и потому мы не смогли оценить эффективность снижения шума по сравнению с KL05B-W).

Конечно, без замечаний не обошлось, но в целом бюджетная направленность особо не сказалась ни на продуманности конструкции, ни на качестве изготовления — и то, и другое находится на уровне, не подрывающем авторитет одного из ведущих производителей компьютерных корпусов.



Корпус SilverStone Kublai KL05 предоставлен на тест производителем
