Общая информация, комплектация
В этом разделе мы изучаем устройство той или иной материнской платы, системы питания, наборы периферийных устройств (портов, слотов, разъемов, перемычек, кнопок и т.п.).
Общее по платформе
Таблица основных отличий между тремя чипсетами семейства 800: Z890, B860 и H810. Параметры B760 также приведены в последней колонке.
| Особенности | Z890 | B860 | H810 | B760 |
|---|---|---|---|---|
| Совместимость с процессорами Intel | Core Ultra 2xx | Core Ultra 2xx | Core Ultra 2xx | Core 14/13/12 |
| Версия PCIe (процессор) | 4.0 & 5.0 | 4.0 & 5.0 | 4.0 & 5.0 | 4.0 & 5.0 |
| Количество линий PCIe (процессор) | 20 версии 5.0 & 4 версии 4.0 = 24 | 20 версии 5.0 = 20 | 16 версии 5.0 = 16 | 16 версии 5.0 & 4 версии 4.0 = 20 |
| Версия PCIe (чипсет) | 4.0 | 4.0 | 4.0 | 3.0 & 4.0 |
| Количество линий PCIe/SATA (чипсет) | 24 версии 4.0 & 8 SATA = 32 | 14 версии 4.0 & 4 SATA = 18 | 8 версии 4.0 & 4 SATA = 12 | 10 версии 4.0 & 4 версии 3.0 или 4 SATA = 14 |
| Количество портов SATA 6.0 Gb/s до | 8 | 4 | 4 | 4 |
| Версия DMI | 4.0 | 4.0 | 4.0 | 4.0 |
| Количество линий DMI | x8 | x4 | x4 | x4 |
| Поколение ОЗУ | DDR5 | DDR5 | DDR5 | DDR4 & DDR5 |
| Количество каналов ОЗУ | 2 | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 256 ГБ | 256 ГБ | 256 ГБ | 256 ГБ DDR5/128 ГБ DDR4 |
| Порты USB4 (40Gbps)(процессор) до | 2 | 1 | 1 | - |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 5 | 2 | 0 | 2 |
| Порты USB 3.2 Gen 2x1 (10Gbps) до | 10 | 4 | 2 | 4 |
| Порты USB 3.2 Gen 1x1 (5Gbps) до | 10 | 6 | 4 | 6 |
| Порты USB 2.0 до | 14 | 12 | 10 | 12 |
| Встроенная поддержка Wi-Fi | Wi-Fi 7 | Wi-Fi 7 | Wi-Fi 7 | Wi-Fi 6E |
Несмотря на то, что при запуске платформы Intel LGA1851 пользователи в целом отнеслись к ней прохладно из-за не особо впечатляющей производительности новых процессоров Core Ultra, по мере снижения цен на CPU и на матплаты спрос несколько стабилизировался, и этому помог выход относительно дешевых материнских плат на среднебюджетном чипсете Intel B860. Разумеется, в текущих условиях резкого роста стоимости памяти DDR5 в целом спрос на современные ПК упал, однако не забываем, что такой тип памяти массово выпускается уже достаточно давно, и поэтому не стоит забывать про потребителей, которые уже обладают модулями DDR5 и которым требуется лишь смена платформы или матплаты внутри когорты устройств с поддержкой DDR5. Вот таким пользователям информация о той или иной материнке с поддержкой LGA1851 может быть интересна.
Комплектация

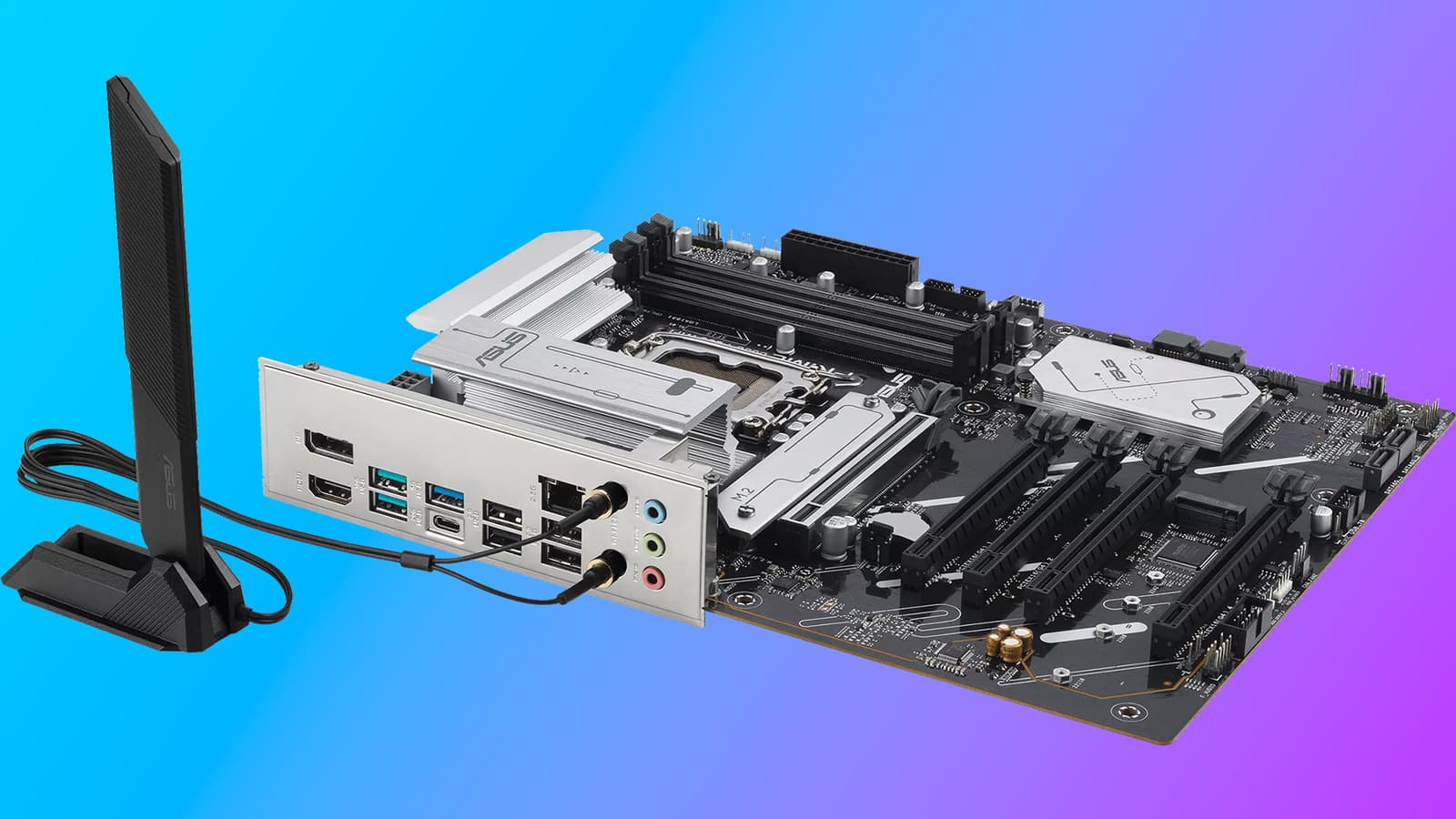

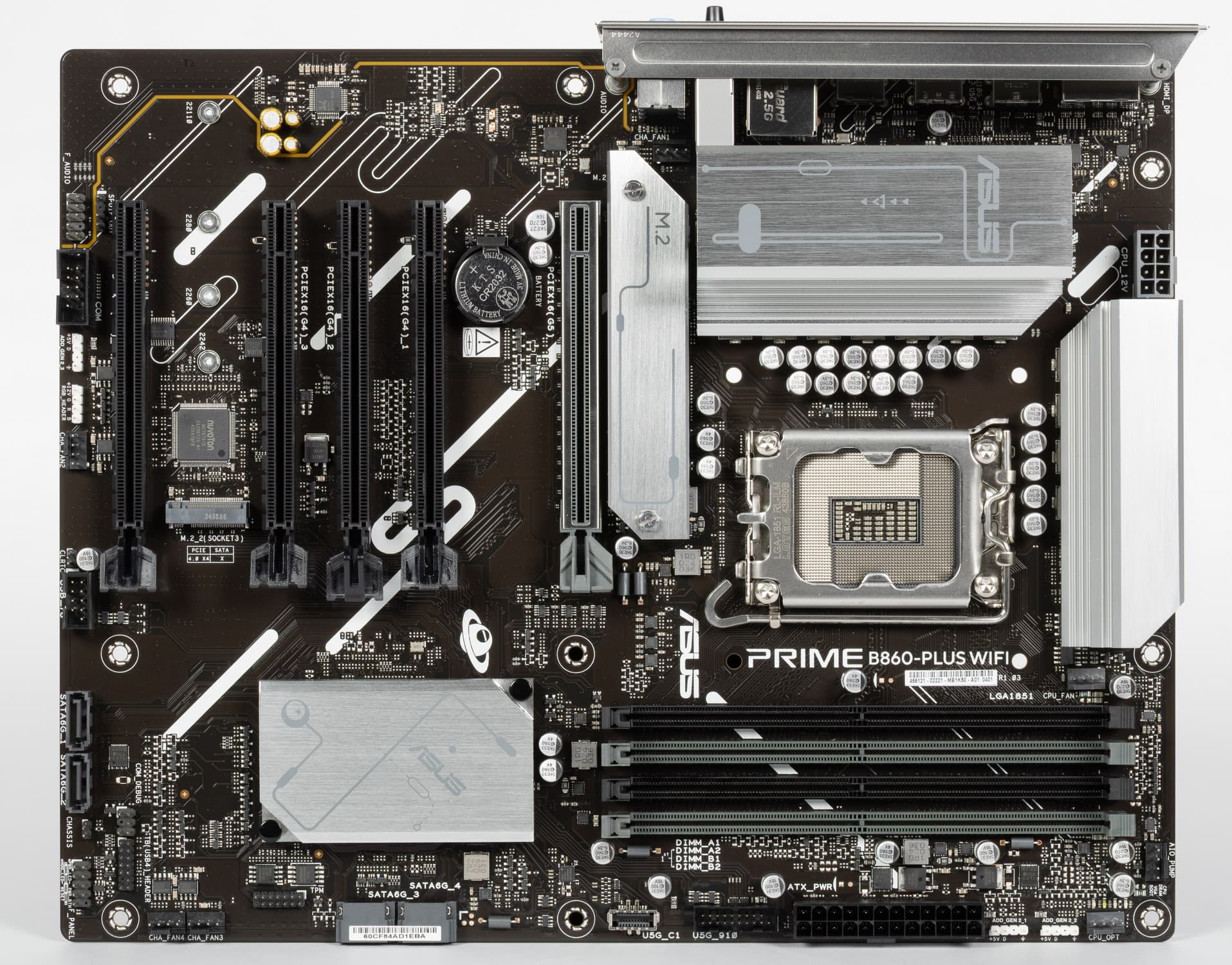

Объект сегодняшнего исследования: материнская плата Asus Prime B860-Plus WiFi.
Эта матплата принадлежит к малобюджетной серии Prime, так что, особых чудес от нее ждать не стоит, однако интересно изучить ее возможности, ассортимент периферии в сочетании со стоимостью.
Asus Prime B860-Plus WiFi поставляется в коробке стандартного дизайна серии Prime в серых тонах. Комплект размещен под платой в отдельном отсеке.

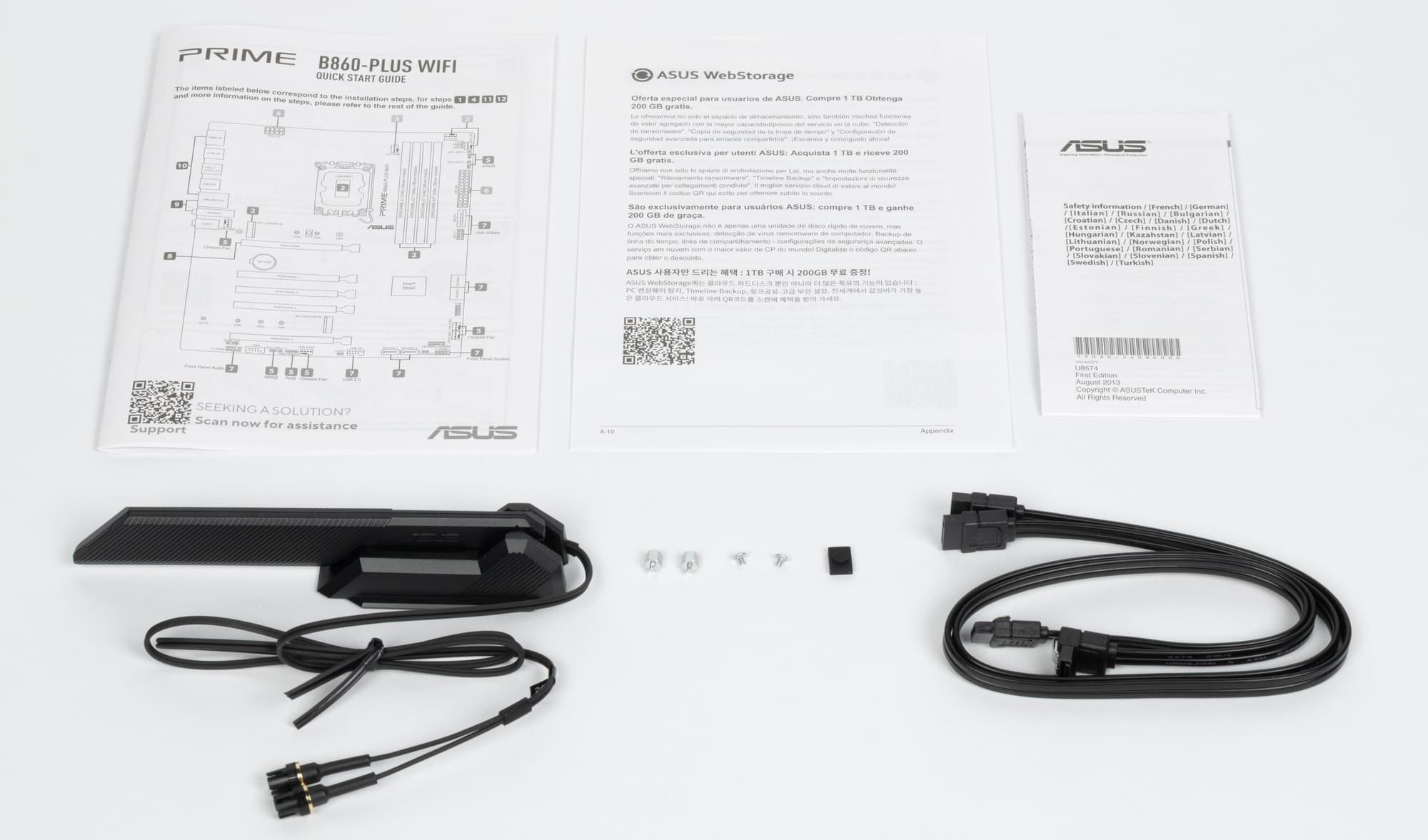

В комплект поставки входят:
- краткое руководство пользователя (детальное можно скачать с сайта производителя),
- два кабеля SATA,
- запасные винтики для стоек в слотах M.2,
- антенна встроенного Wi-Fi-модуля.
ПО не поставляется, однако по-любому последние версии надо скачивать с вебсайта производителя.
«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

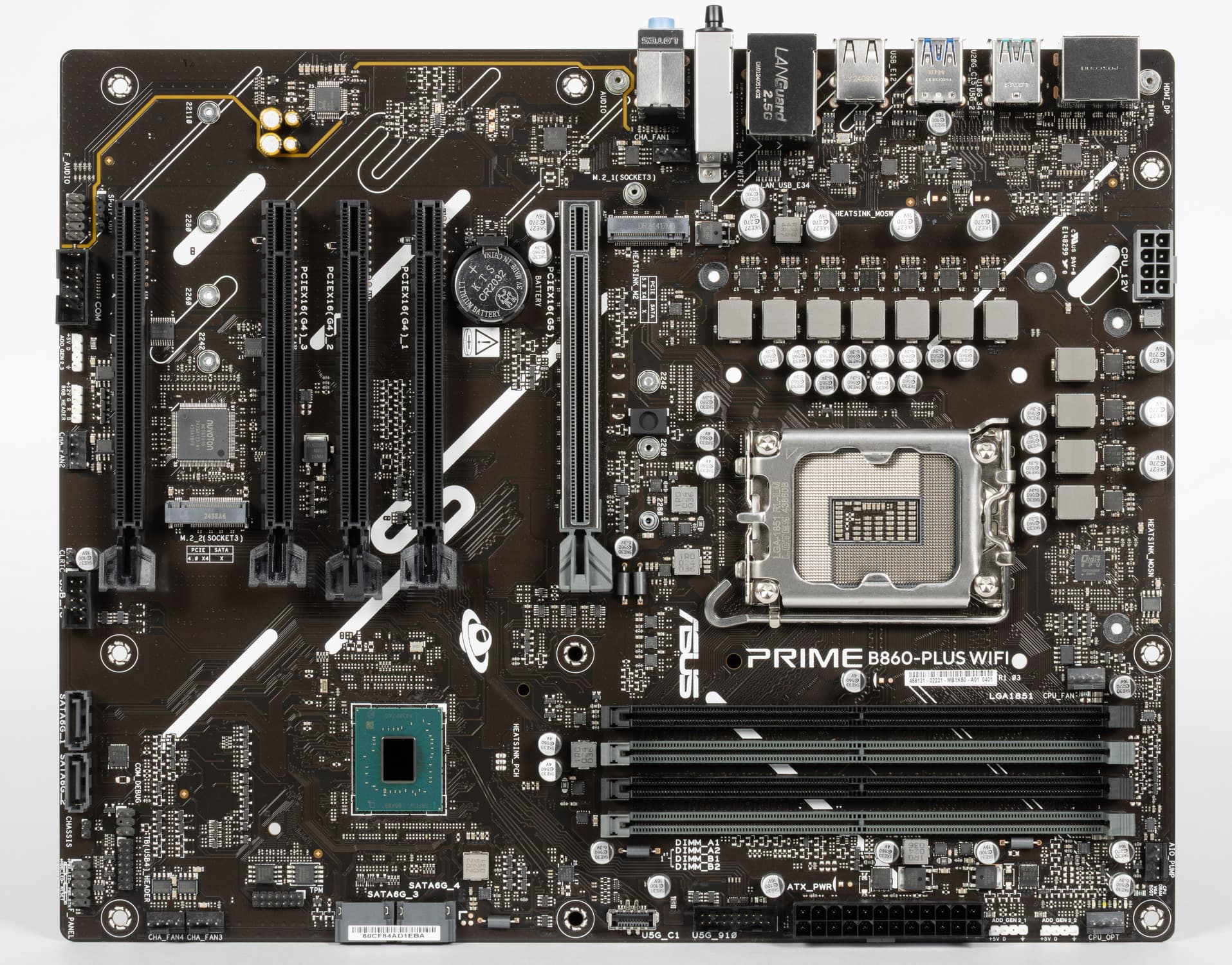

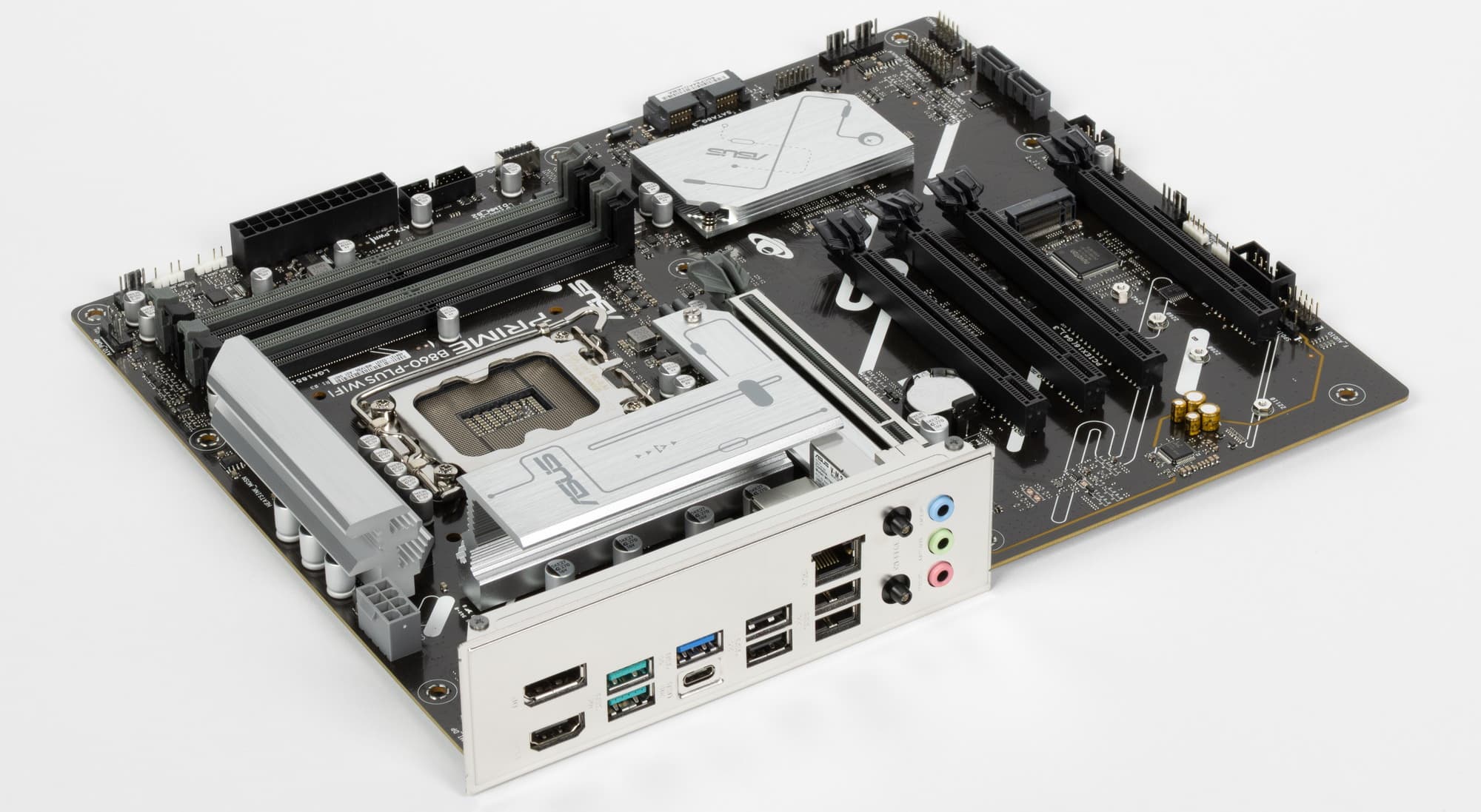

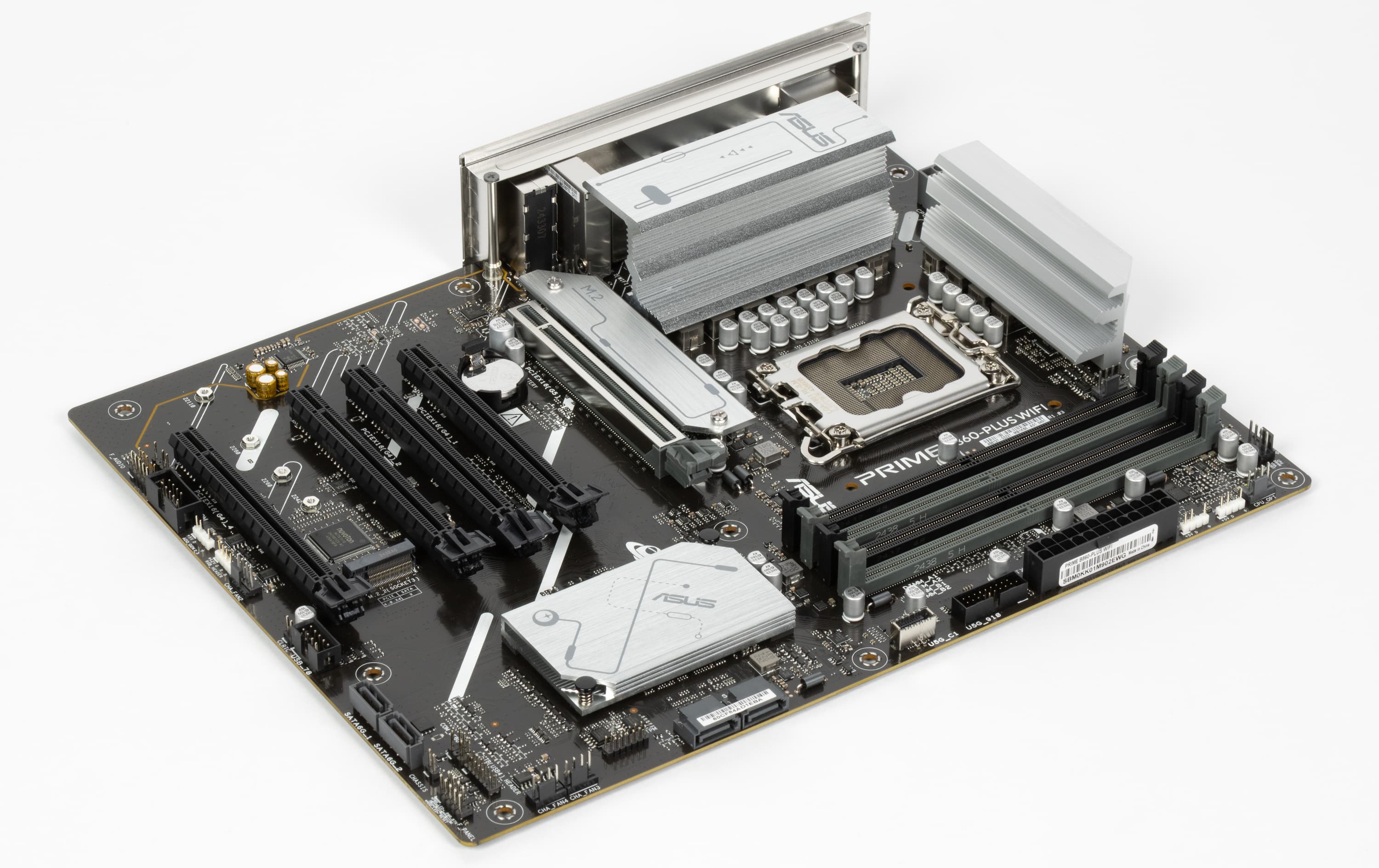

Форм-фактор

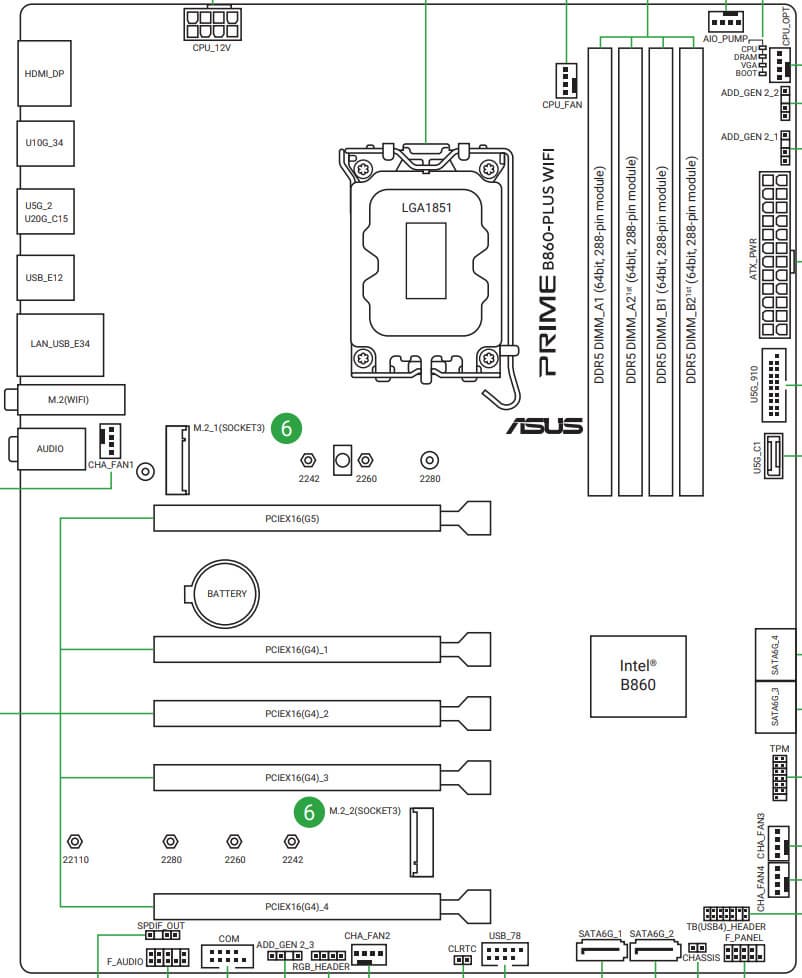

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus Prime B860-Plus WiFi имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

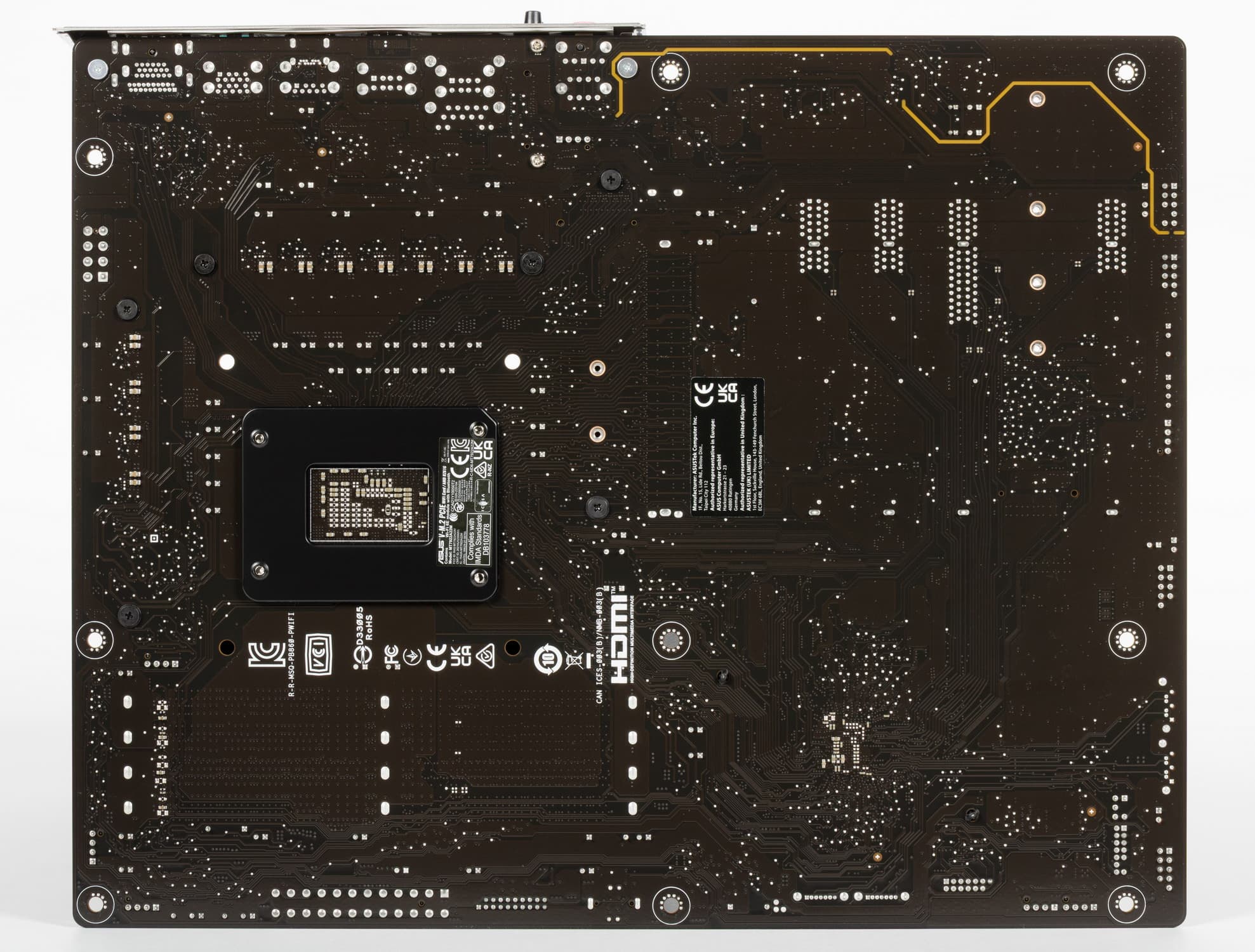

На оборотной стороне практически ничего нет, кроме мелких электронных логических элементов. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы.
Защитной пластины (бэкплейта) у платы нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | Intel Core Ultra 2xx |
|---|---|
| Процессорный разъем | LGA 1851 |
| Чипсет | Intel B860 |
| Память | 4 × DDR5, до 8666 МТ/с (XMP), до 256 ГБ, два канала (DIMM/CUDIMM) |
| Аудиоподсистема | 1 × Realtek ALC897 (7.1) |
| Сетевые контроллеры | 1 × Realtek RTL8125D Ethernet 2.5 Гбит/с 1 × MediaTek Dual Band Wireless MT7922 (Wi-Fi6E 802.11a/b/g/n/ac/ax (2,4/5/6 ГГц) + Bluetooth 5.3) |
| Слоты расширения | 1 × PCIe 5.0 x16 (PCIe x16_1, CPU, режим x16) 3 × PCIe 4.0 x16 (PCIe x16_2/3/5, B860, режим x1) 1 × PCIe 4.0 x16 (PCIe x16_4, B860, режим x4) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (B860) 1 × M.2 (M.2_1, CPU, PCIe 5.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (M.2_2, B860, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110) |
| USB-порты | 2 × USB 2.0: 1 внутренний разъем на 2 порта (B860) 4 × USB 2.0: 4 порта Type-A (GL850G) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (RTS5411) 1 × USB 3.2 Gen1: 1 порта Type-A (синий) (B860) 1 × USB 3.2 Gen1: 1 внутренний разъем Type-C (B860) 1 × USB 3.2 Gen2x2: 1 порт Type-C (B860) 2 × USB 3.2 Gen2: 2 порта Type-A (зеленые) (B860) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2x2 (Type-C) 4 × USB 2.0 (Type-A) 1 × USB 3.2 Gen1 (Type-A) 2 × USB 3.2 Gen2 (Type-A) 1 × RJ-45 3 аудиоразъемa типа миниджек 1 × HDMI (выход) 1 × DP (выход) 2 антенных разъема |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen1 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 1 разъем для подключения 2 портов USB 2.0 7 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 3 разъема для подключения адресуемой ARGB-ленты 1 разъем для подключения неадресуемой RGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем для подключение дискретных карт Thunderbolt4 1 разъем COM-порт 1 разъем для подключения устройств безопасности TPM 1 разъем для подключения управления с передней панели корпуса |
| Форм-фактор | ATX (305×244 мм) |
| Стоимость | дешевле 20 тысяч рублей на момент публикации обзора |
Основная функциональность: чипсет, процессор, память
Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR5 до 6400 МТ/с, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать пропускную способность до 8000 и выше МТ/с. В частности данная плата поддерживает ПСП до 8666 МТ/с.
Все процессоры Core Ultra 2xx в целом поддерживают:
- 2 порта USB4 (Thunderbolt 4),
- 20 линий ввода-вывода PCIe 5.0, которые могут конфигурироваться:
- 16 линий + 4 линии (слот PCIe x16 + слот M.2);
- 8 линий + 8 линий + 4 линии (2 слота PCIe x16 в режиме x8 + слот M.2);
- 8 линий + 4 линии + 4 линии + 4 линии (слот PCIe x16 в режиме x8 + 3 слота M.2);
- 4 линии ввода-вывода PCIe 4.0: могут конфигурироваться производителями материнских плат на выбор.
Однако следует учесть, что в матплатах на B860 потенциал процессоров урезан до:
- 1 порт USB4 (Thunderbolt 4),
- 20 линий ввода-вывода PCIe 5.0, которые могут конфигурироваться:
- 16 линий + 4 линии (слот PCIe x16 + слот M.2);
При этом взаимодействие с B860 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x4). Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии). HDA на относительно современных кодеках более не используется, связь с аудиокодеками идет с помощью линий USB 2.0.

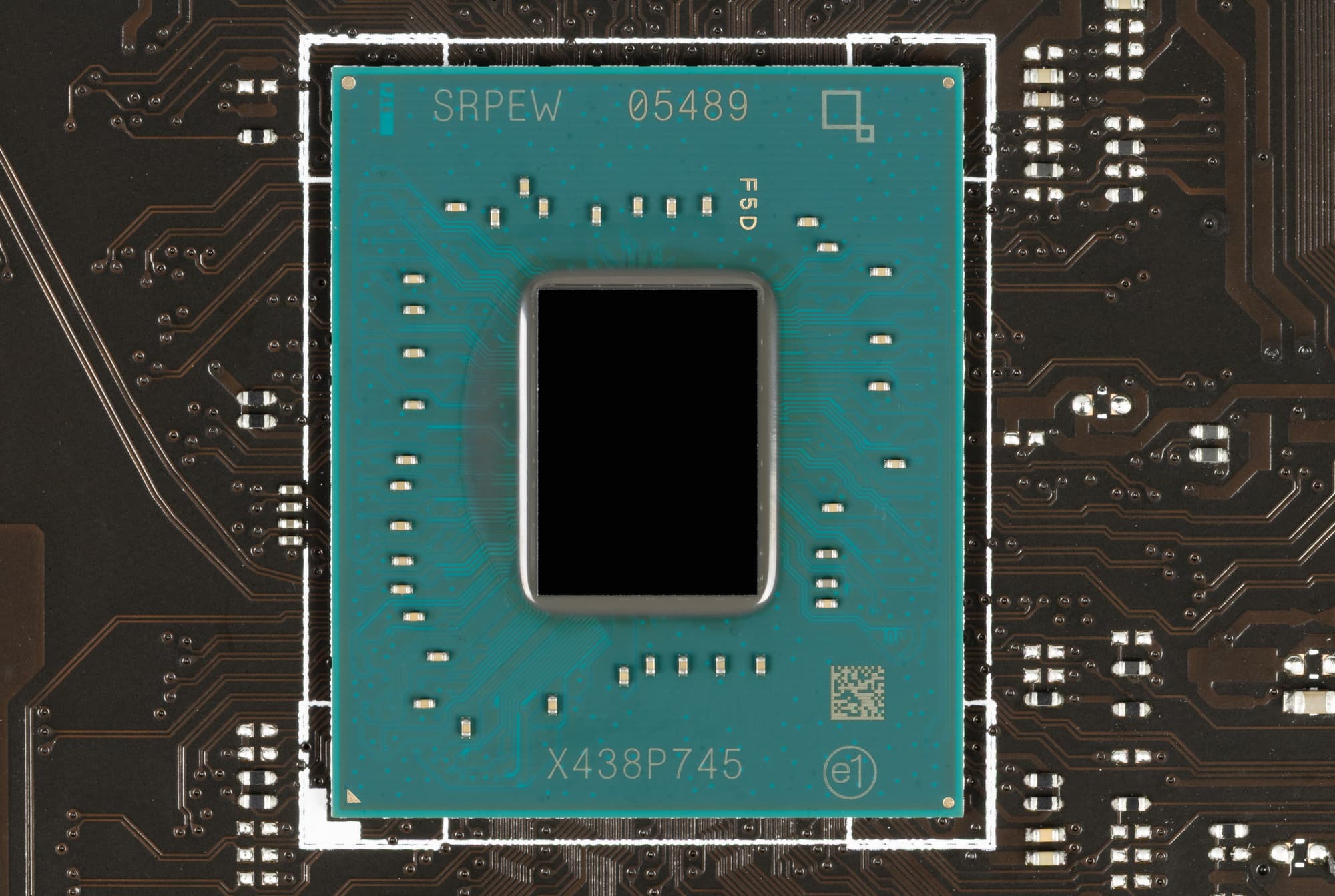

В свою очередь чипсет B860 поддерживает в сумме 24 линии ввода/вывода, которые распределяться могут так:
- до 6 портов USB 3.2 Gen1/2 (из которых до 2 портов USB 3.2 Gen2х2), до 12 портов USB 2.0 (из них линии используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 4 портов SATA 6Гбит/с;
- до 14 линий PCIe 4.0.
Выше жирным шрифтом выделены HSIO (High Speed Input-Output) – высокоскоростные линии ввода-вывода, их в сумме (процессор+чипсет) – 41.

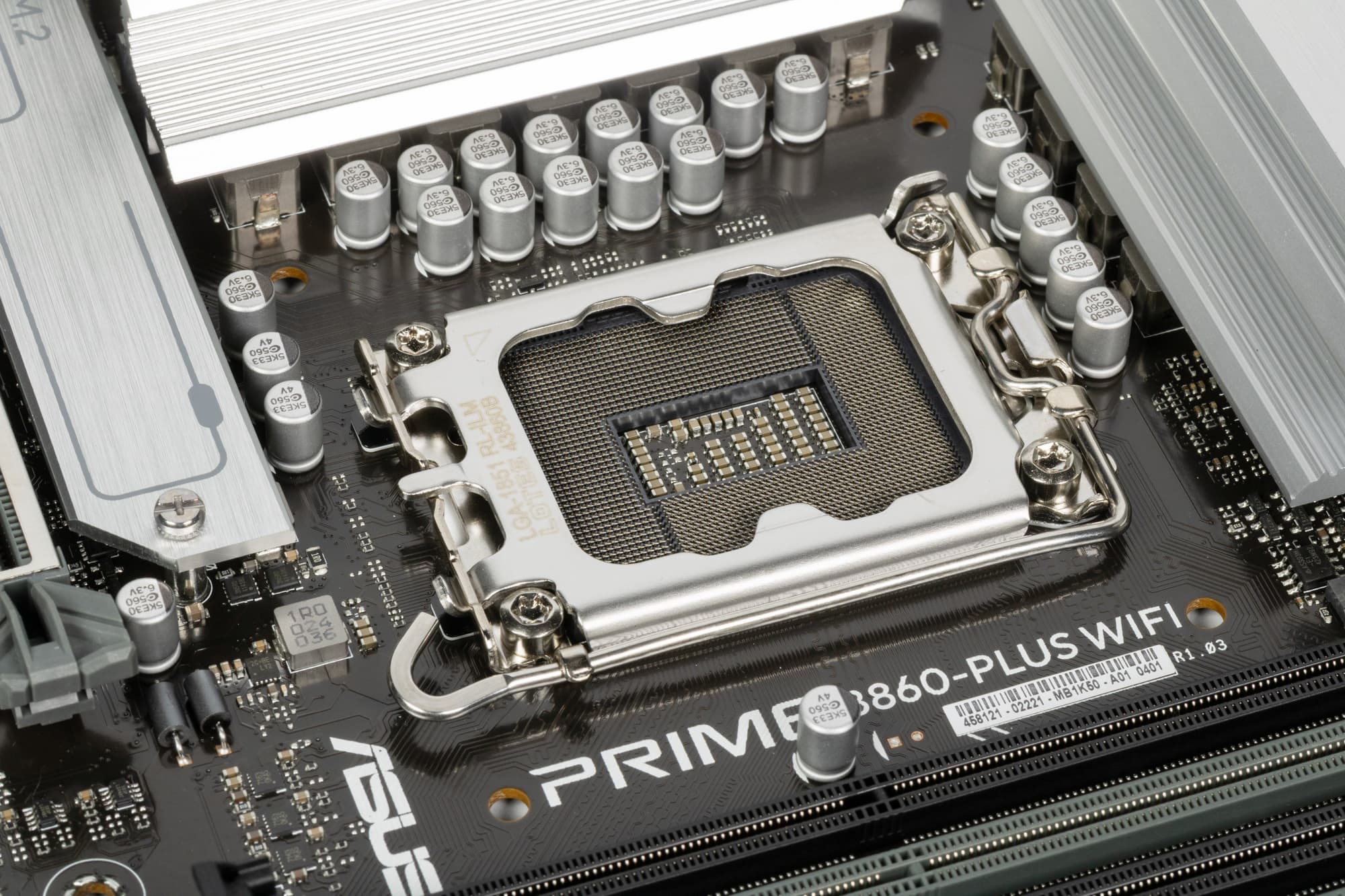

Плата Asus Prime B860-Plus WiFi поддерживает процессоры Intel Core Ultra 2xx (включая самые последние версии Plus), выполненные под разъем (сокет) LGA1851.

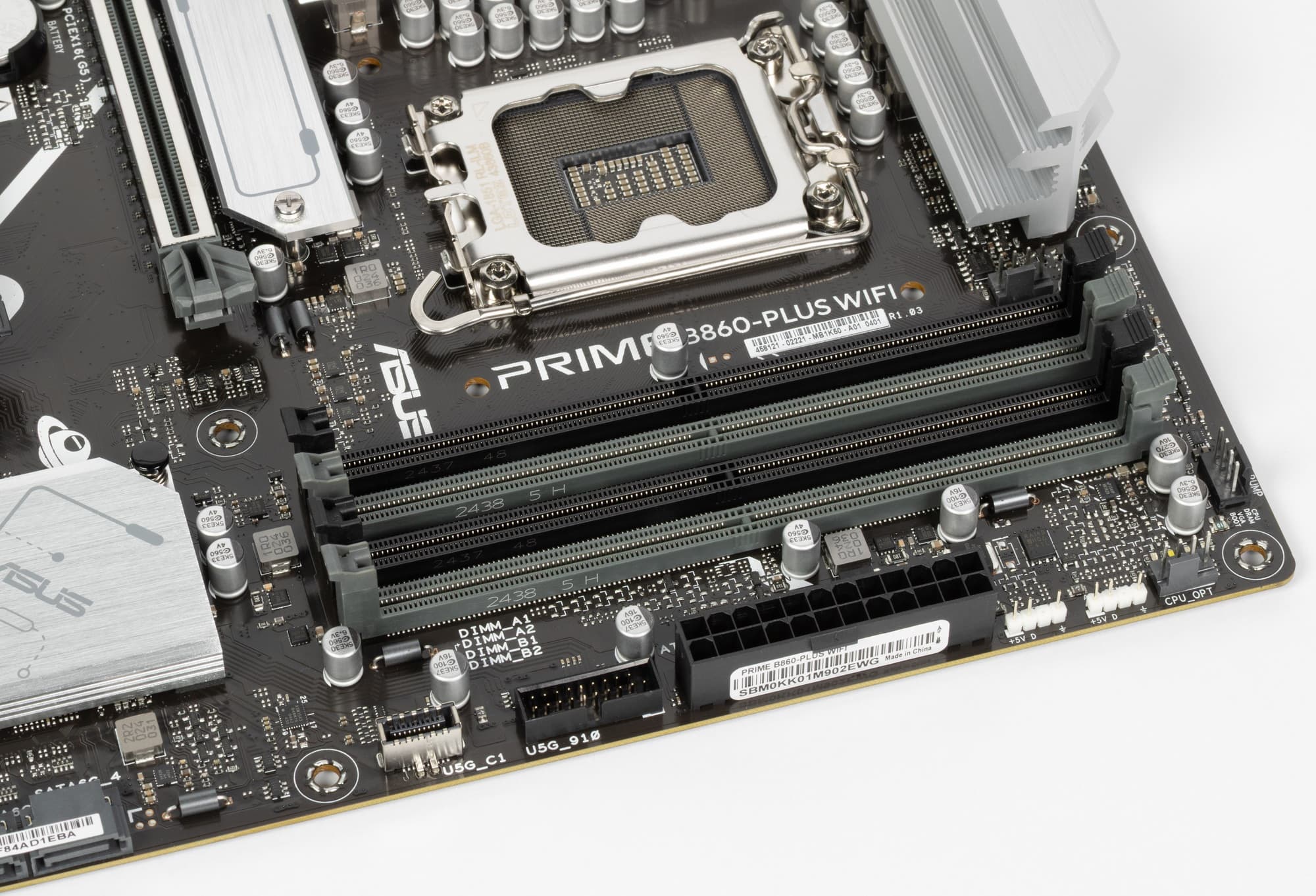

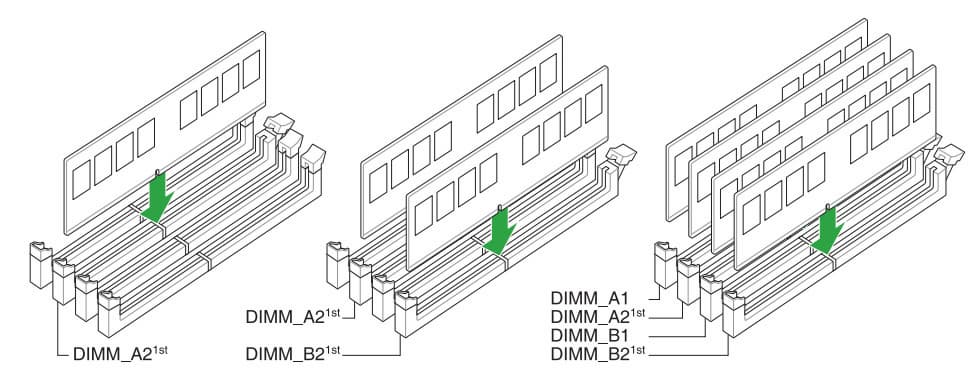

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2.
Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 256 ГБ. Могут использоваться модули CUDIMM.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, M.2
Выше мы изучили потенциальные возможности тандема B860+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Линии PCIe

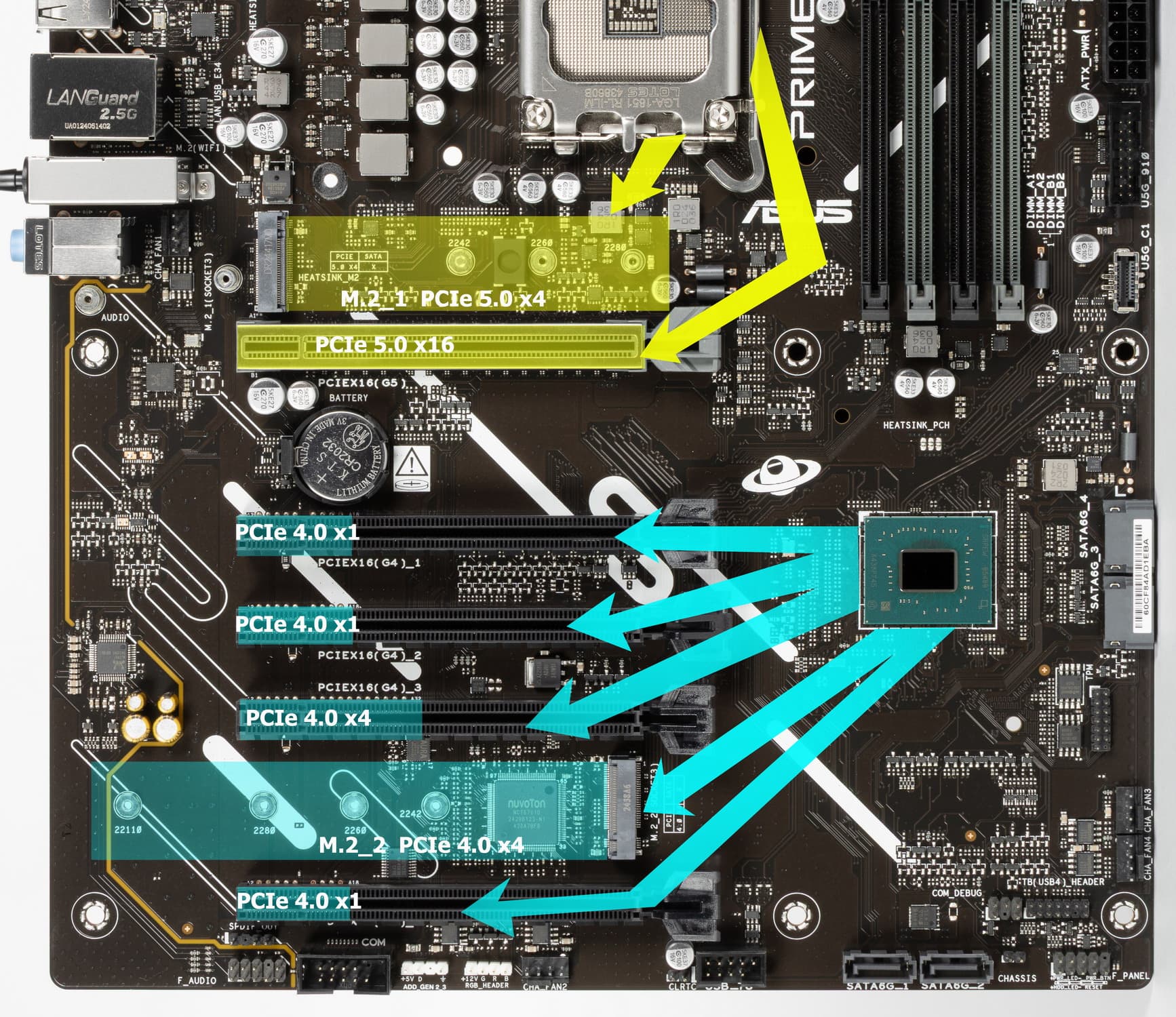

Вначале изучим распределение линий PCIe.
- Слот PCIe x16_4 (4 линии PCIe 4.0);
- Слот PCIe x16_2 (1 линия PCIe 4.0);
- Слот PCIe x16_3 (1 линия PCIe 4.0);
- Слот PCIe x16_5 (1 линия PCIe 4.0);
- Слот M.2_2 (4 линии PCIe 4.0);
- Realtek RTL8125D (Ethernet 2.5Gb/s) (1 линия PCIe 4.0);

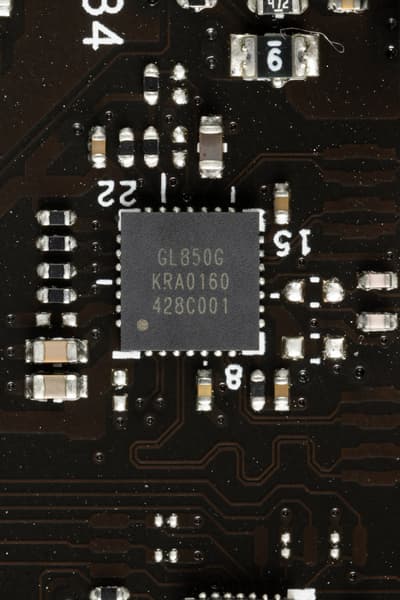

- Genesys Logic GL850G (хаб для 4х USB 2.0 портов) (1 линия PCIe 4.0);
- MediaTek MT7922 WIFI6E/BT (Wireless) (1 линия PCIe 4.0);
- 4 слота SATA 1/2/3/4
14 линий PCIe оказались занятыми, плюс 4 порта SATA. 1 линия USB 2.0 расходуется на поддержку BT, контроллер подсветки также потребляет линию USB 2.0. Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU Core Ultra 2xx на матплатах на базе B860 всего задействовано 20 линий PCIe, из них 4 линии версии PCIe 5.0 отведены на порт М.2_1. Оставшиеся 16 линий PCIe 5.0 идут на слот PCIe x16_1. Так что вариантов переключения линий PCIe 5.0 между слотами нет.
Теперь в целом про слоты PCIe и M.2.

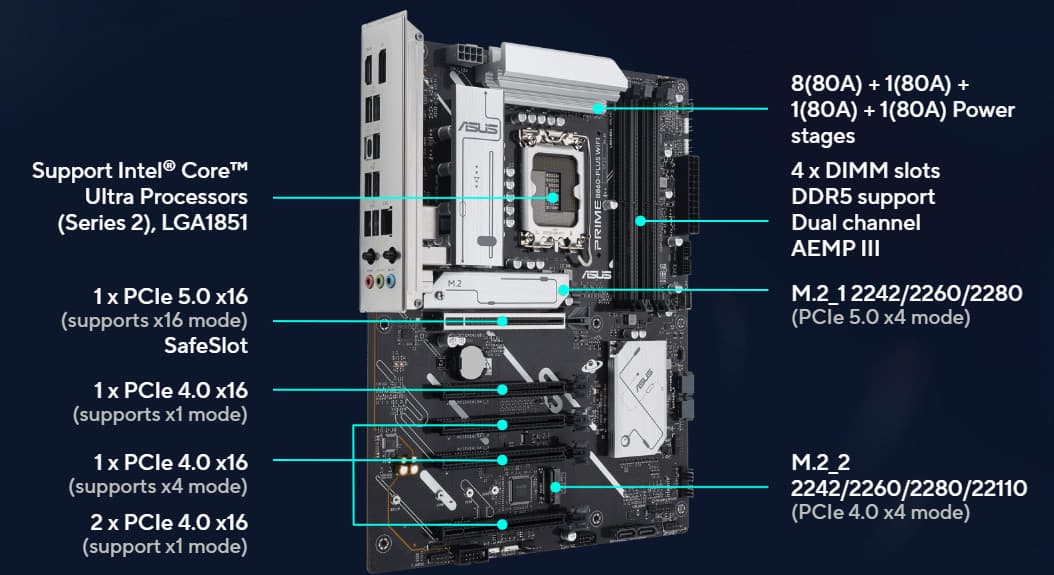

Всего на плате есть 5 слотов PCIe все слоты в форм-факторе x16 («длинные»): слот PCIe x16_1 (для видеокарт или других устройств), PCIe x16_4 слот (фактически имеющий 4 линии PCIe 4.0) и 3 слота PCIe x16_2/3/5, фактически имеющие по 1 линии PCIe 4.0.
Как видим, перераспределений линий PCIe 4.0 на этой материнке нет, поэтому мультиплексоры отсутствуют.

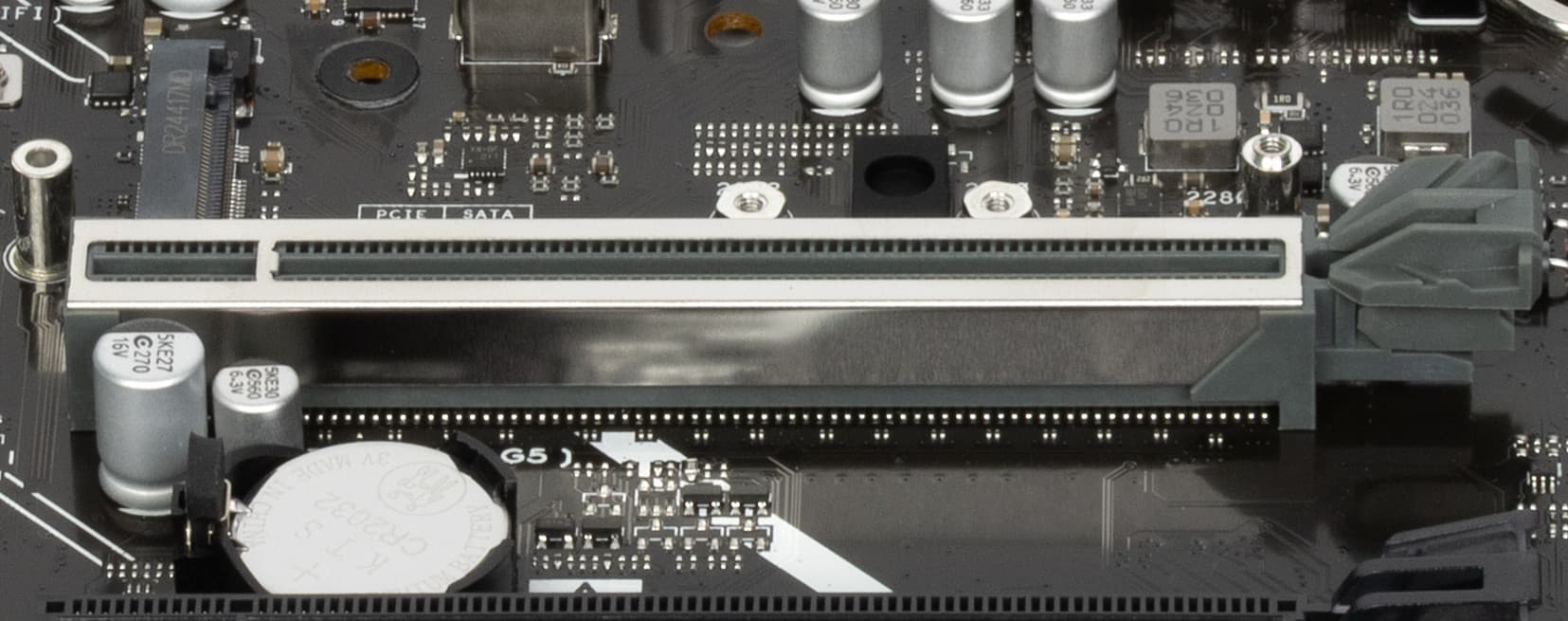

Слот PCIe x16_1 имеет металлическое армирование: защиту из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.
Усилителей (ре-драйверов) шин PCIe 4.0/5.0 нет, как и нет внешнего тактового генератора.
Накопители

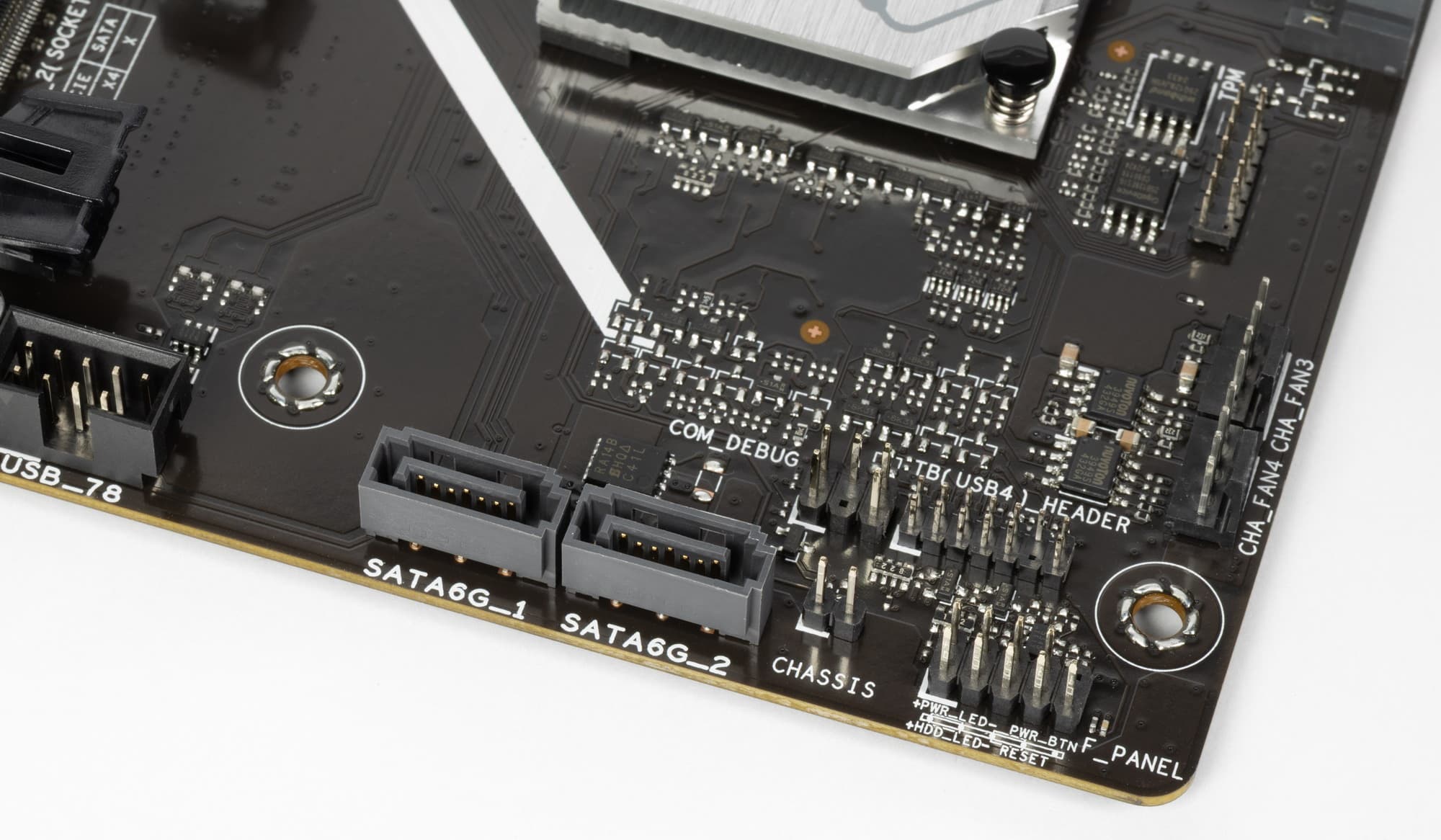

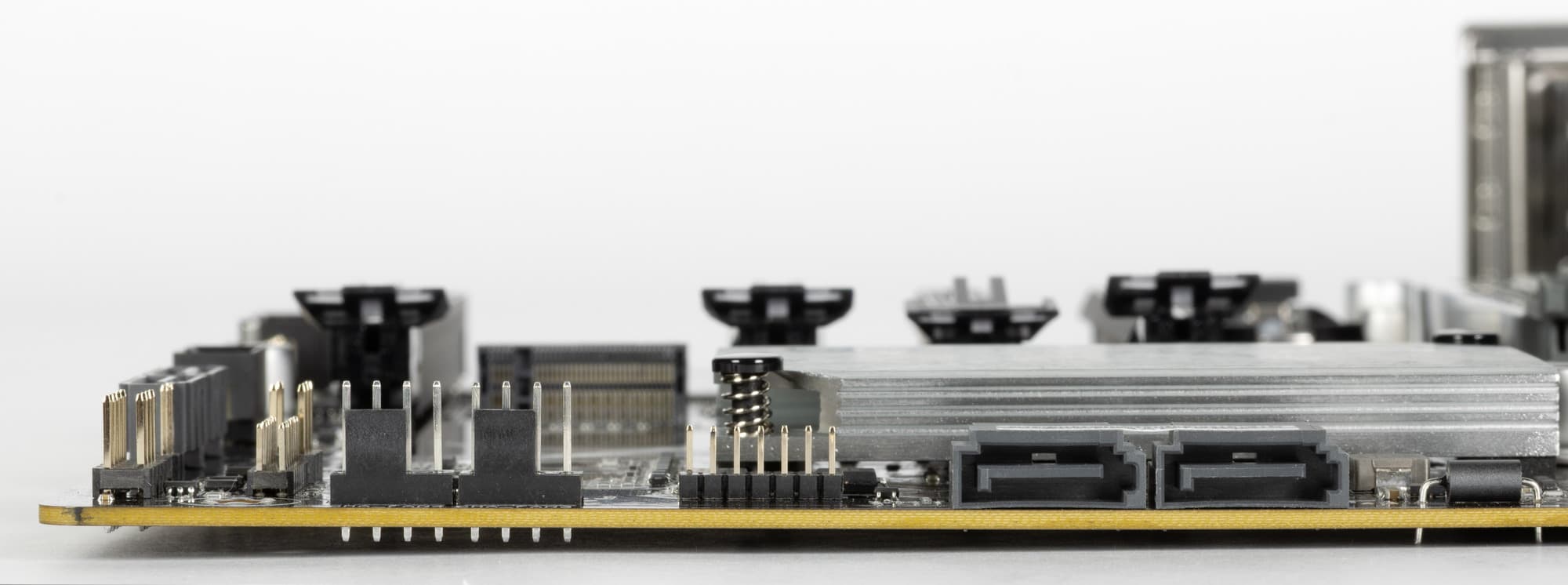

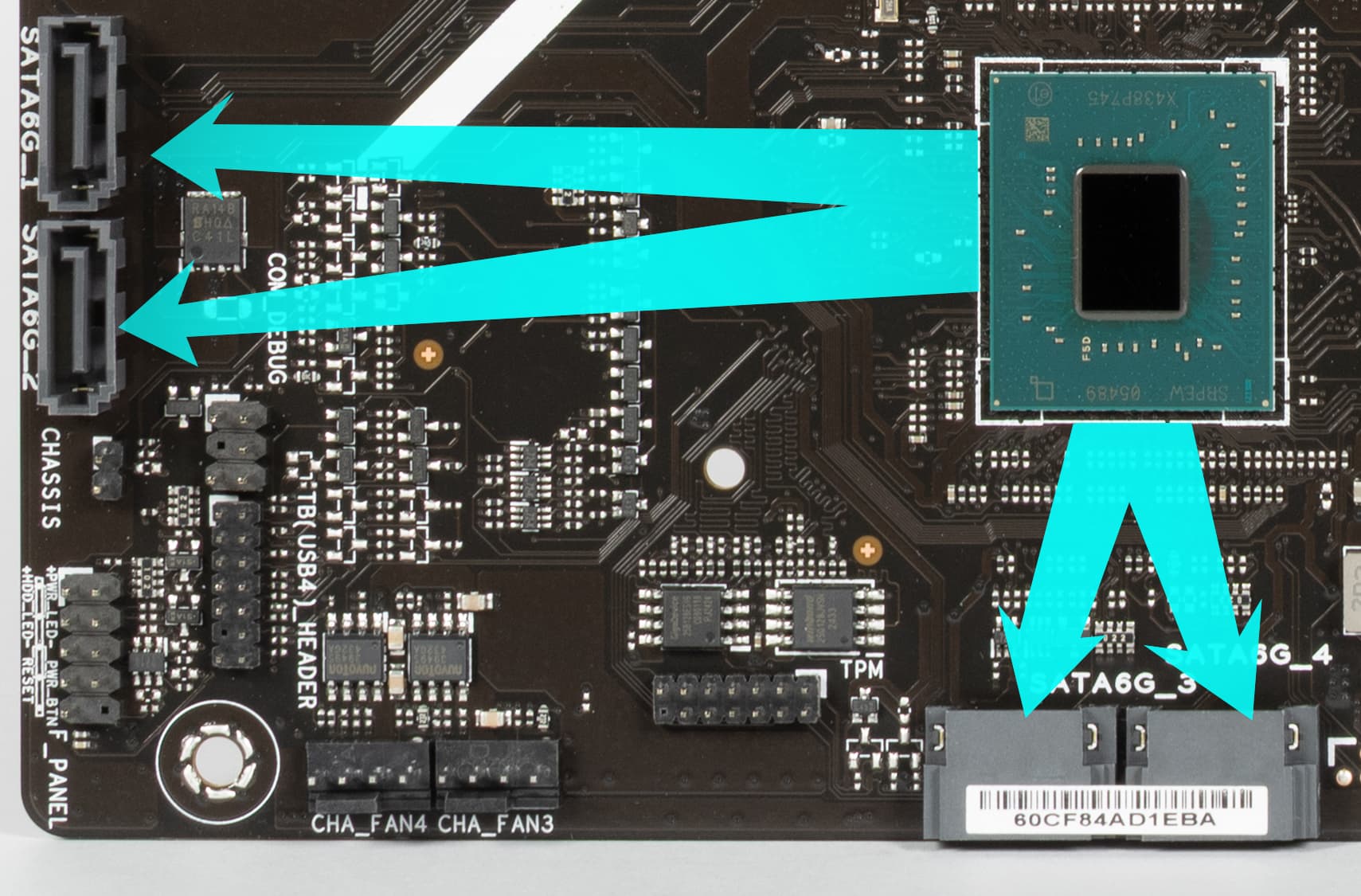

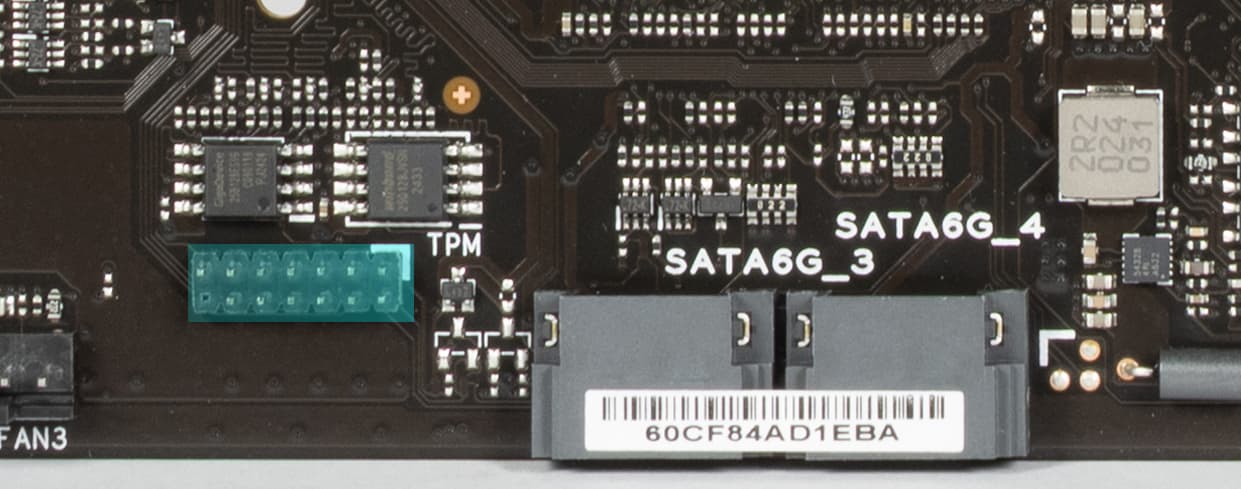

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет B860. Порты размещены по-парно по углам матплаты, при этом SATA 1/2 ориентированы вертикально.

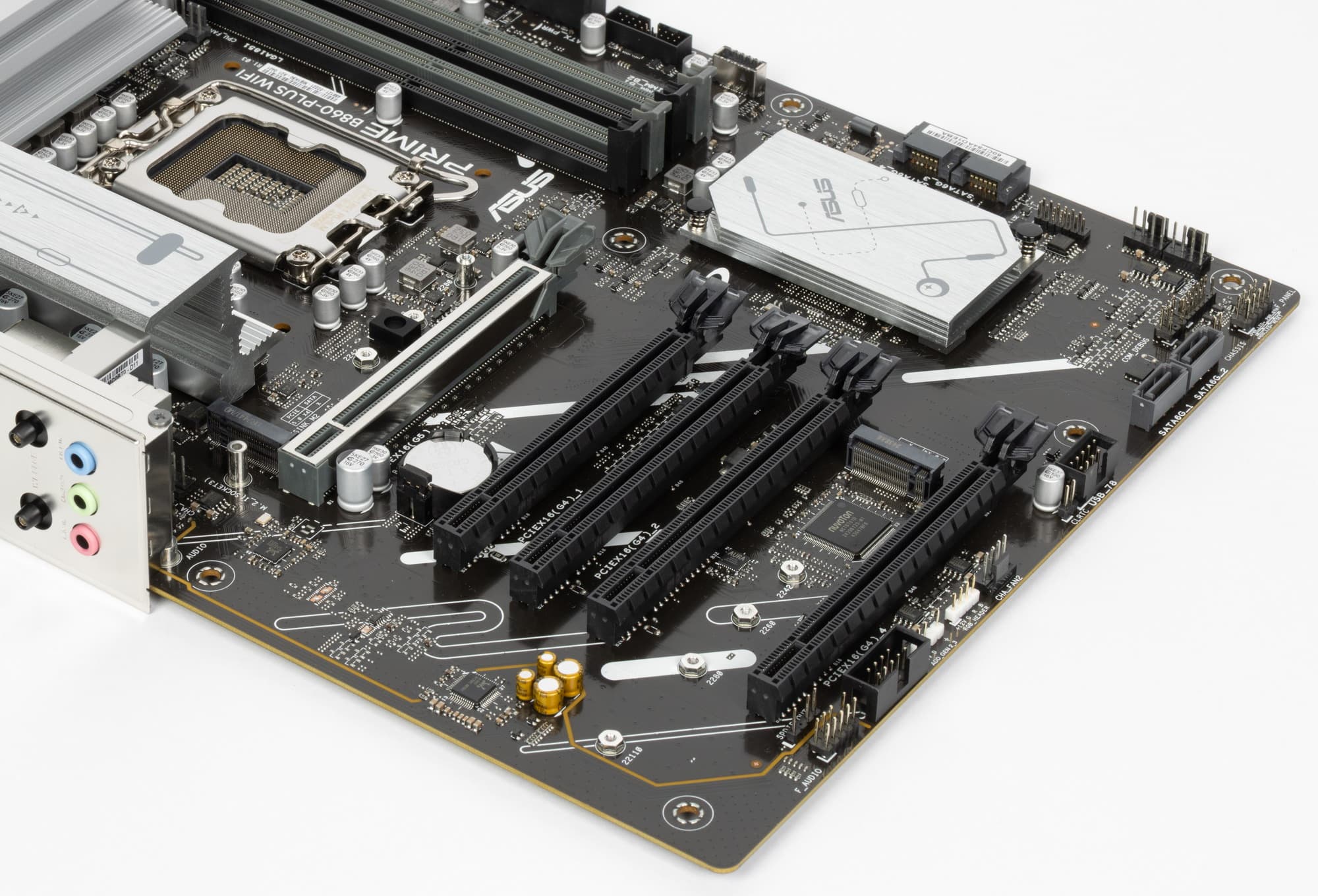

Материнская плата имеет 2 гнезда форм-фактора М.2.
Второй слот M.2 (M.2_2) получает данные от чипсета B860, а первый — от CPU, при этом M.2_1 получает PCIe 5.0, а M.2_2 – PCIe 4.0. Все слоты M.2 работают с модулями только с PCIe интерфейсом.
Все слоты M.2 поддерживают модули с размерами 2242/2260/2280. А слот M.2_2 поддерживает также 22110.

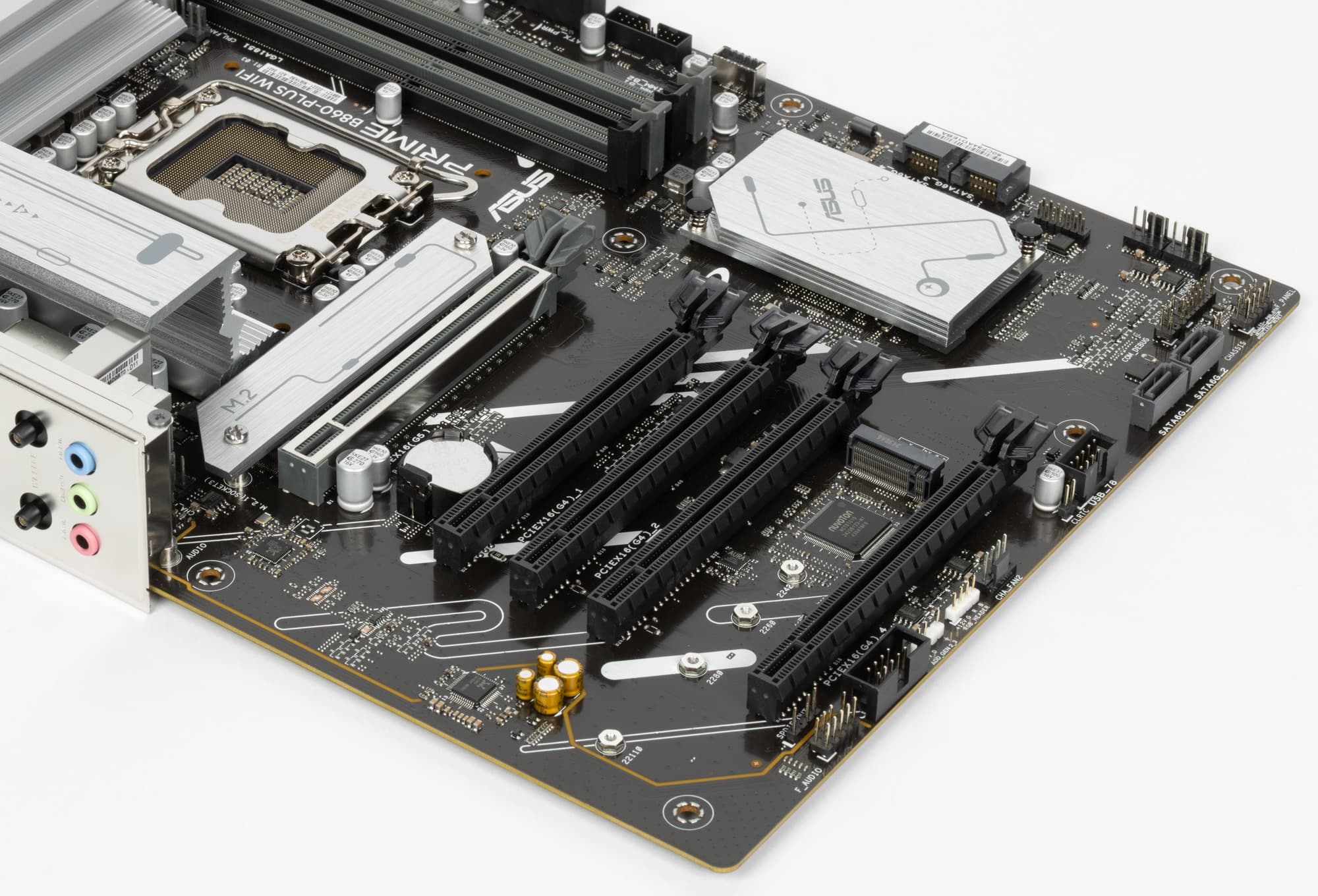

Только слот M.2_1 имеет радиатор, а M.2_2 – без штатного охлаждения.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод
USB-порты

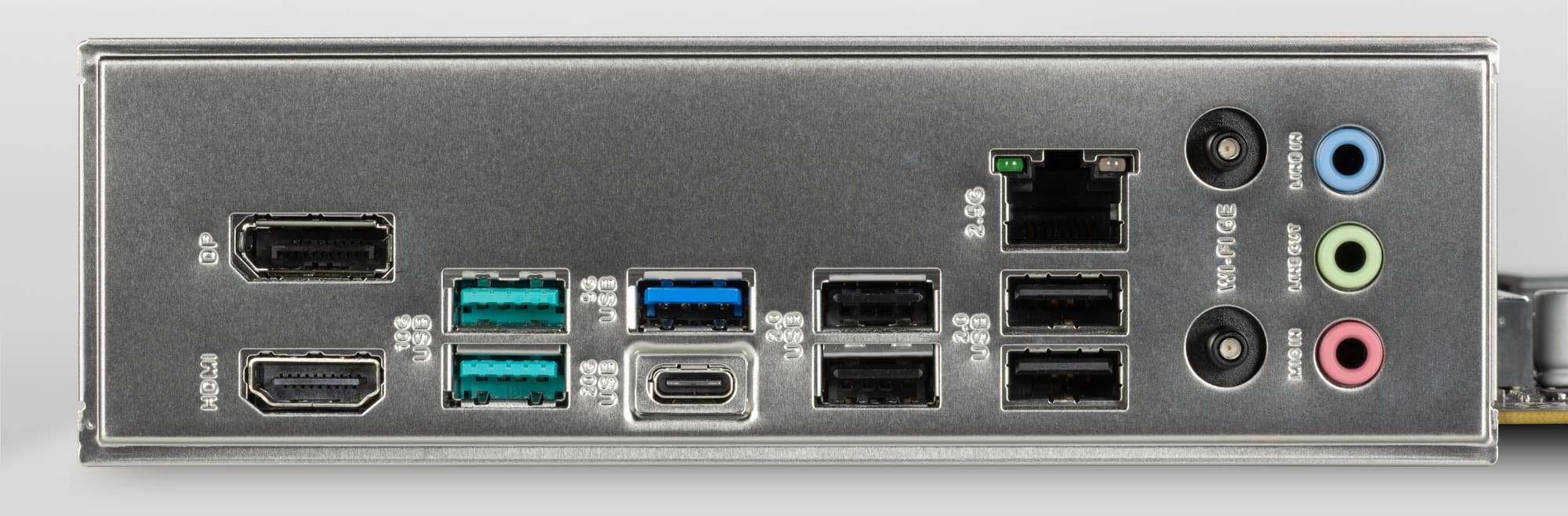

Большинство портов выведено на заднюю панель матплаты.
Мы знаем, что чипсет B860 способен реализовать не более 12 портов USB, из которых может быть до 6 портов USB 3.2 Gen1, до 4 портов USB 3.2 Gen2, до 2 портов USB 3.2 Gen2x2, и/или до 12 портов USB 2.0.
Также мы помним и про 14 линии PCIe 4.0, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 14 линий PCIe 4.0 + 4 порта SATA).
И что мы имеем? Всего на материнской плате — 13 портов USB:
- Порт USB4 не реализован;
- 1 порт USB 3.2 Gen2x2: реализован через B860 и представлен на задней панели портом Type-C;
- 2 порта USB 3.2 Gen2: все реализованы через B860, и представлены на задней панели двумя портами Type-A (зеленого цвета);

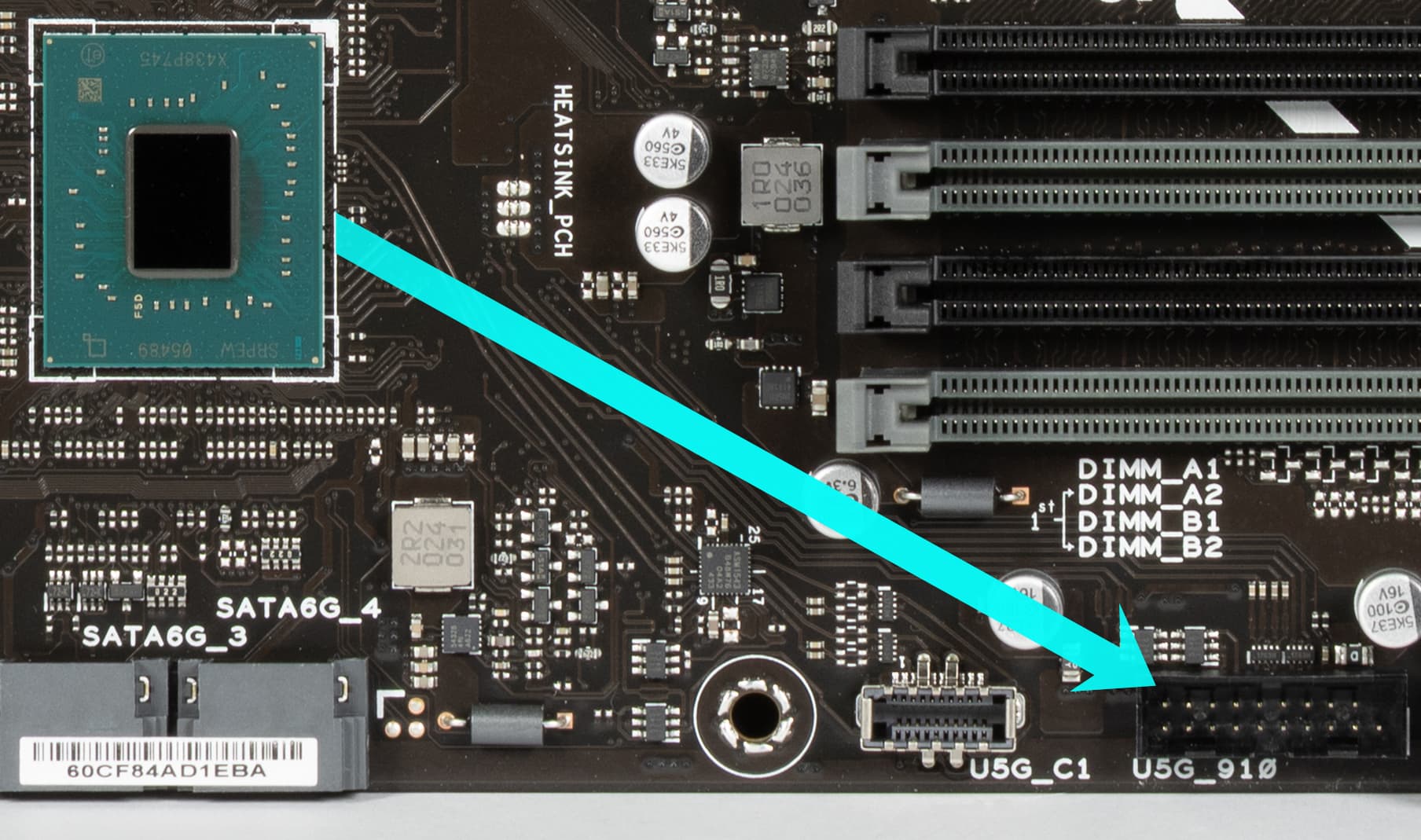

- 4 порта USB 3.2 Gen1: все реализованы через B860 и 2 представлены внутренним разъемом на материнской плате на 2 порта; еще 1 представлен на задней панели портом Type-A (синего цвета); и один представлен внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса);

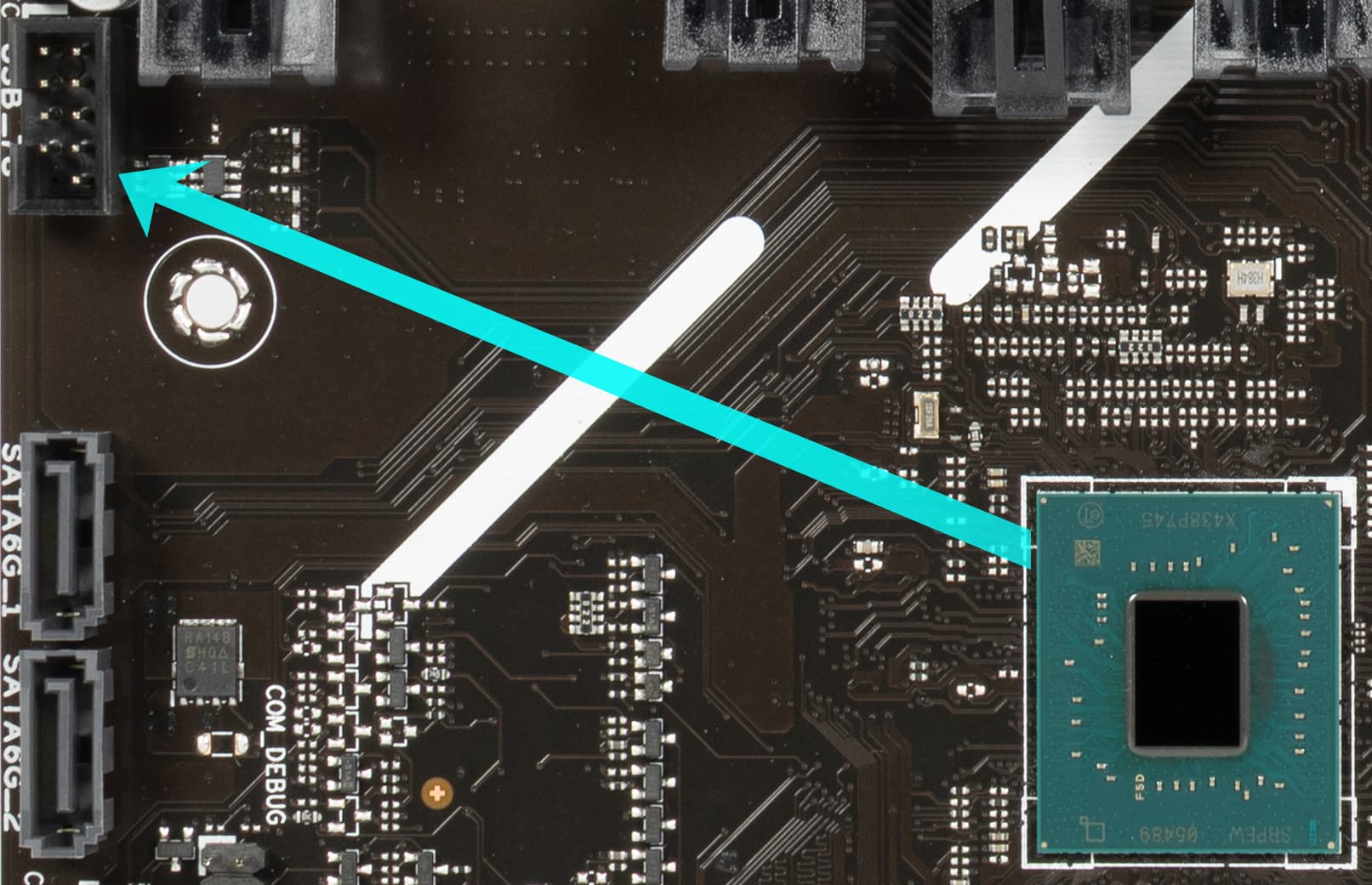

- 6 портов USB 2.0/1.1: 2 реализованы через B860 и представлены внутренним разъемом на 2 порта; еще 4 реализованы через контроллер Genesys Logic GL850G
(на него потрачена 1 линия USB 2.0 от B860) представлены на задней панели портами Type-A (черного цвета)
От B860 используют USB 2.0 линии 2 контроллера (аудиокодек RTL897 использует старую схему связи через HDA):

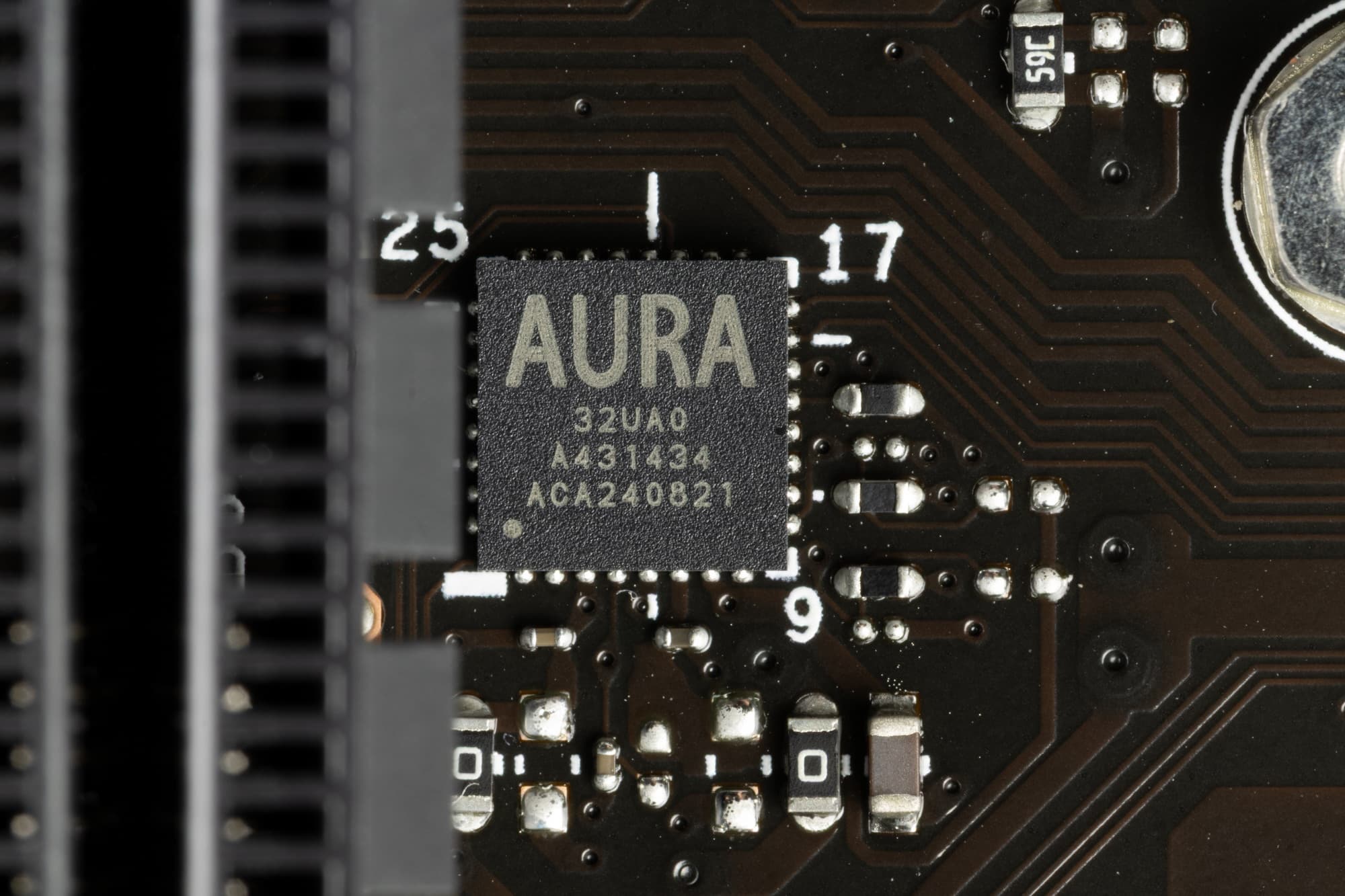

- Aura (контроллер управления разъемами подсветки);
- Bluetooth (MediaTek MT7925);
В целом через чипсет B860 реализовано высокоскоростных портов USB:
- выделенный USB 3.2 Gen2x2 не в счет, так как реализован засчет двух Gen2;
- + 2 выделенных USB 3.2 Gen2;
- + 2 линии USB 3.2 Gen2 для поддержки USB 3.2 Gen2x2;
- + 4 выделенных USB 3.2 Gen1
= 8 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 8 портов USB 2.0 также занято. Плюс 2 выделенных порта USB 2.0 и 2 порта USB 2.0 на обеспечение контроллеров. Всего 12 USB 2.0 портов реализовано.
Ну и 18 линий PCIe, выделенных на поддержку иной периферии (14 HSIO + 4 порта SATA).
Итого у B860 в данном случае реализовано 22 высокоскоростных портов из 24.

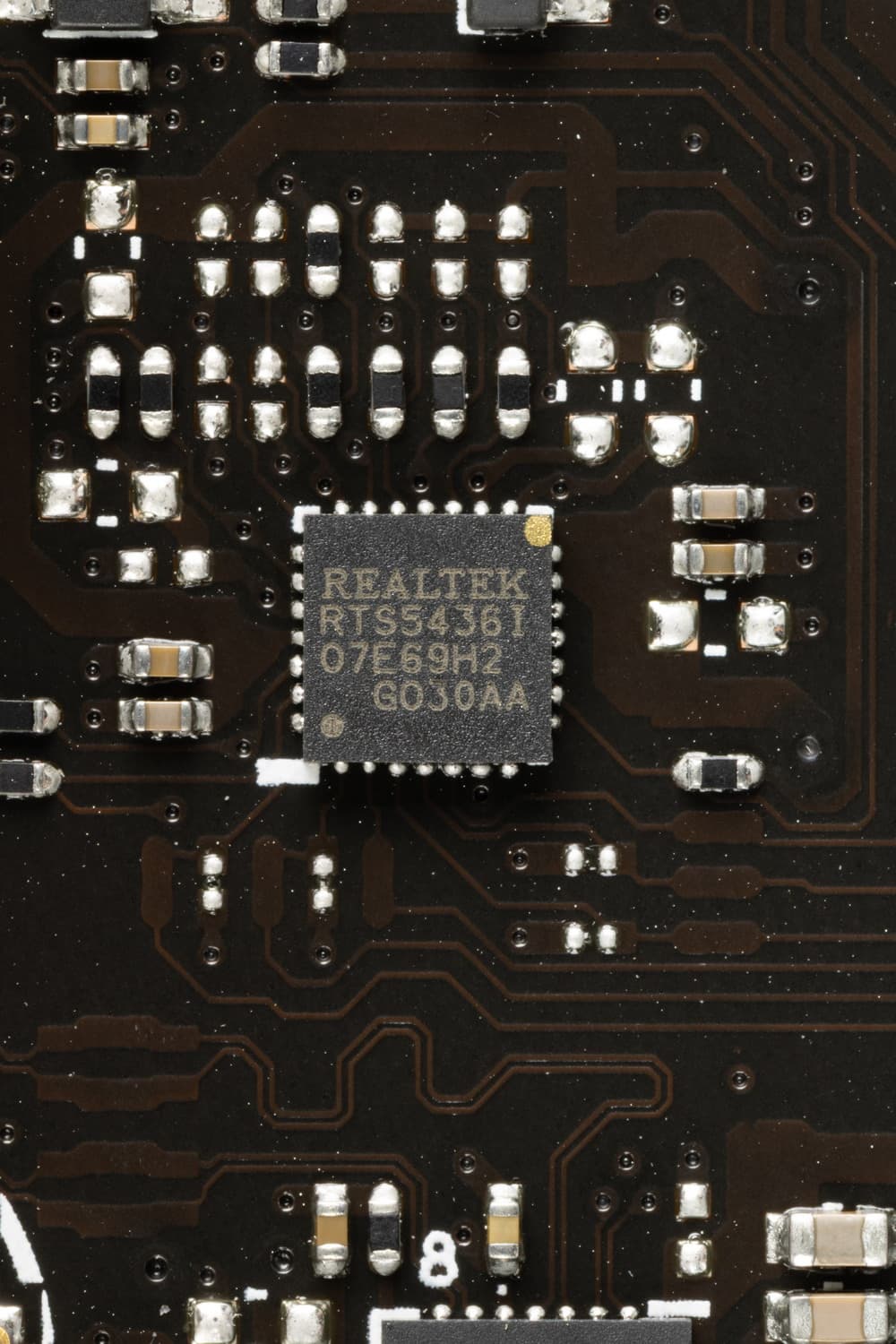

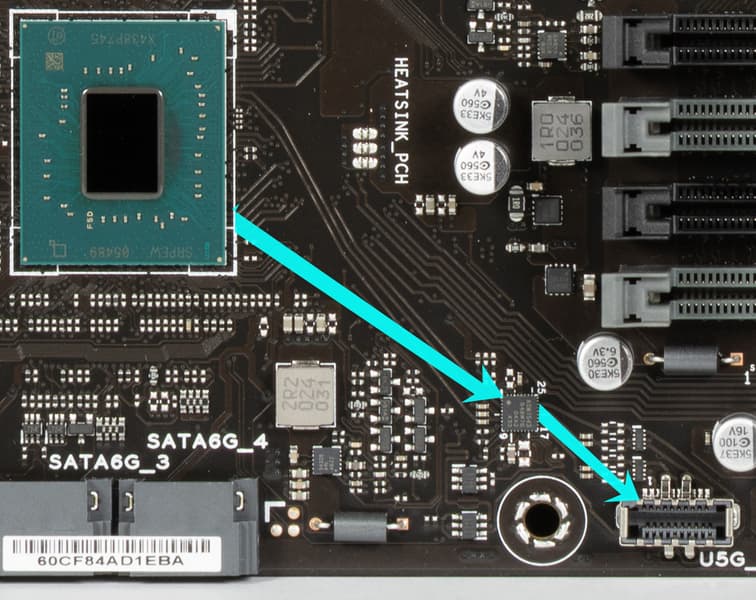

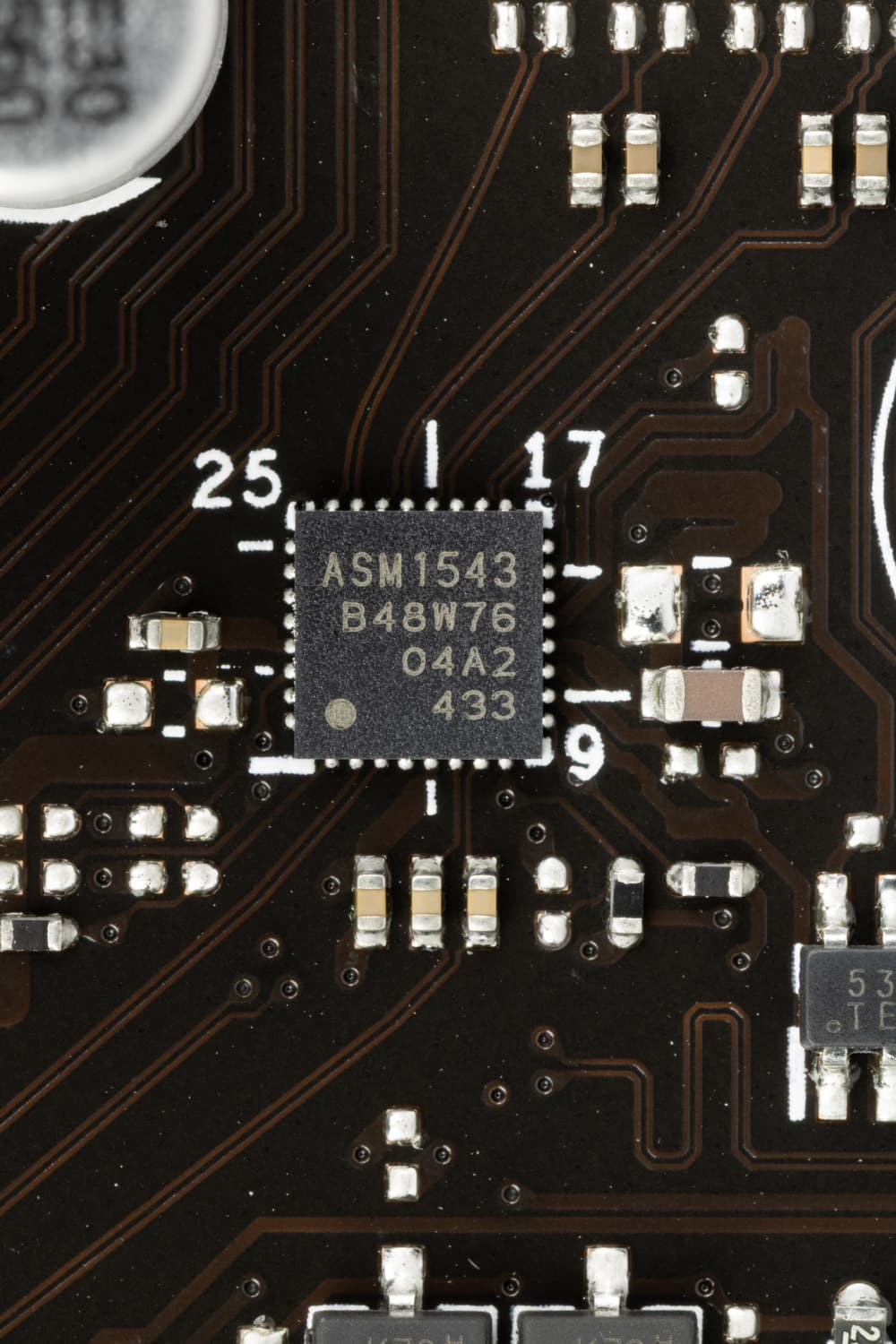

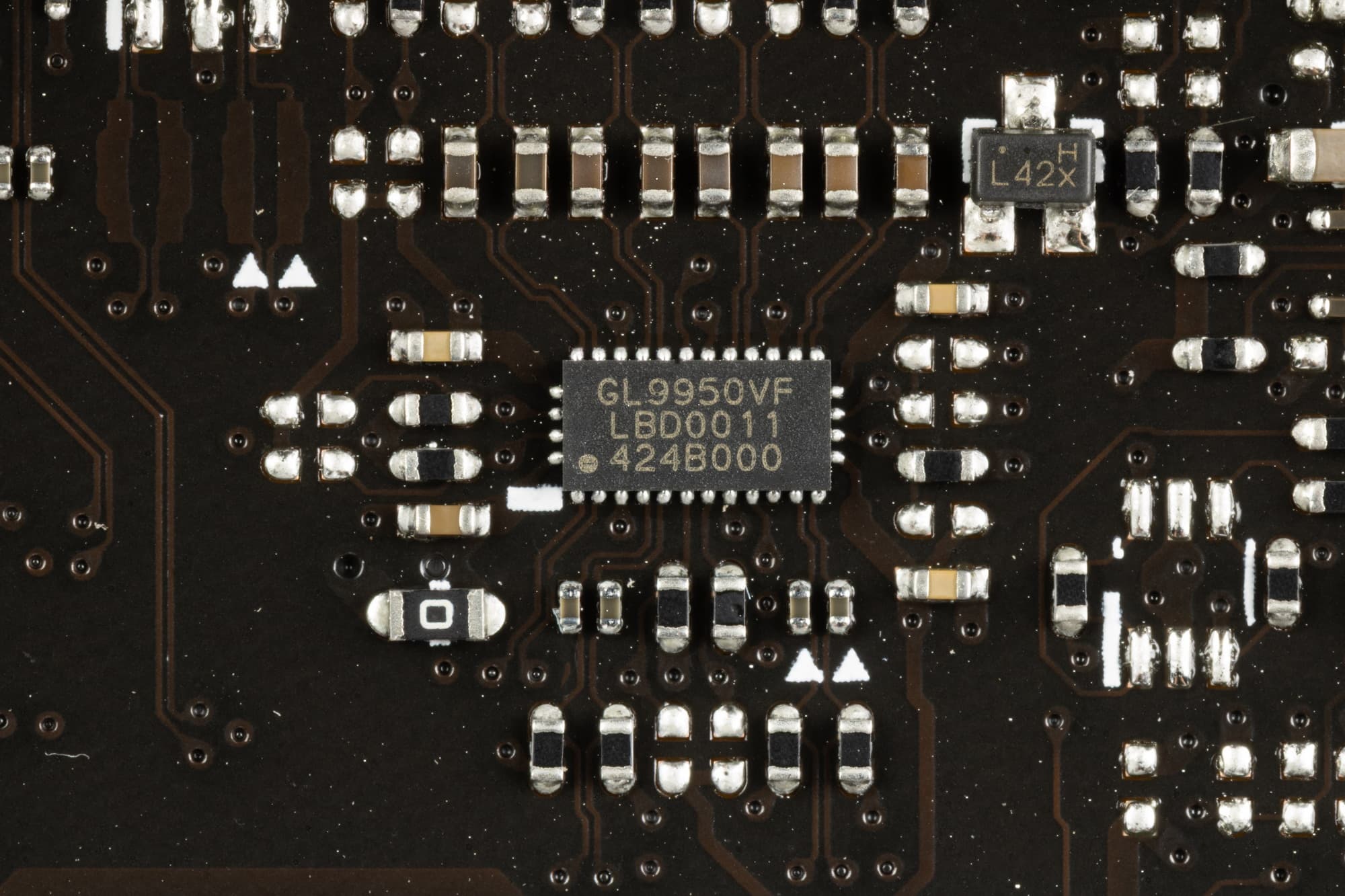

USB порт 3.2 Gen1 в виде внутреннего Type-C позволяет выдавать вольтаж, способный обеспечить зарядку мобильных гаджетов. Также и порт USB 3.2 Gen2x2 Type-C на задней панели оснащен ре-драйверами.

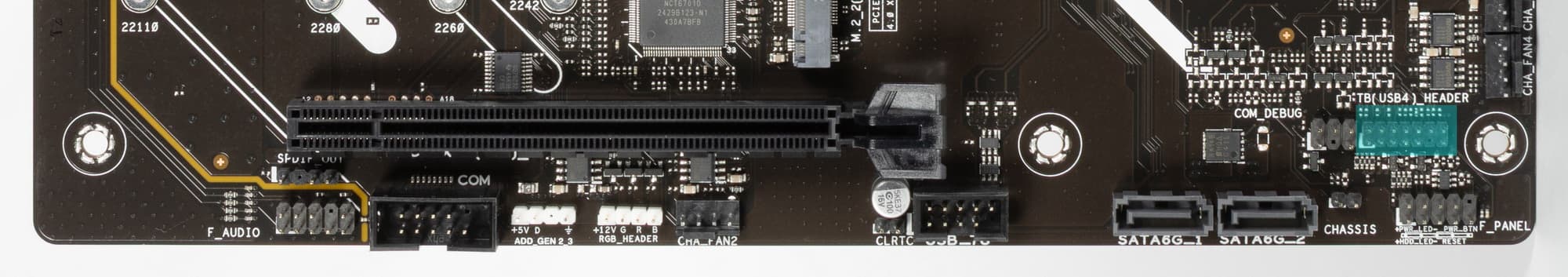

Следует обратить особое внимание на отсутствие порта USB4 на данной материнке.
Сетевые интерфейсы

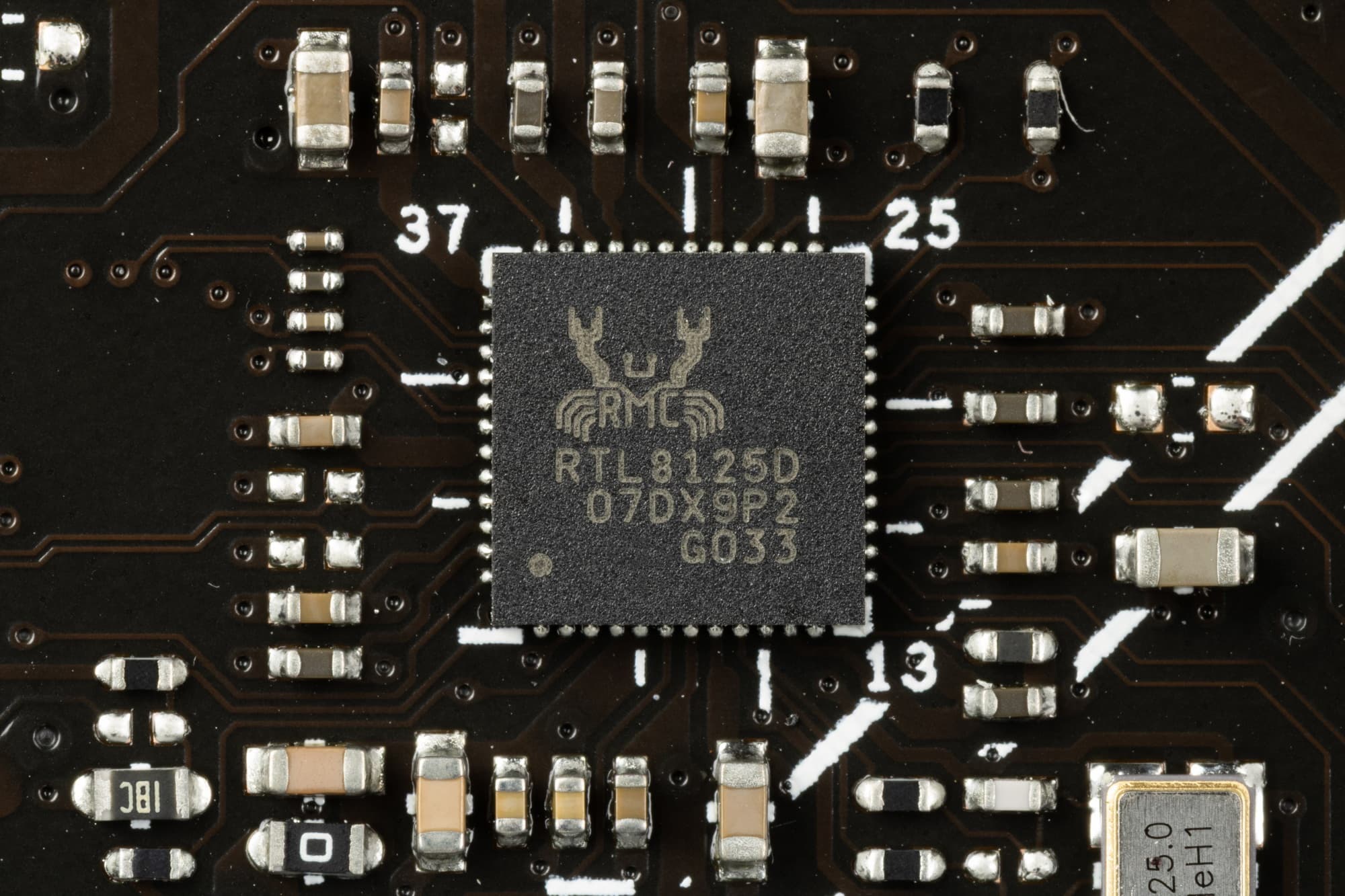

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Realtek RTL8125D, способный работать по стандарту 2,5 Гбит/с.

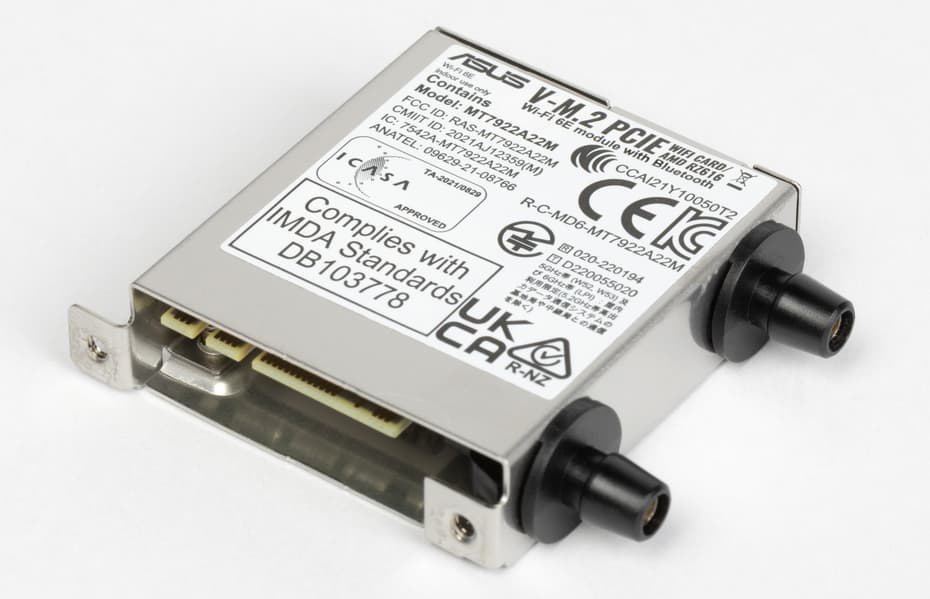

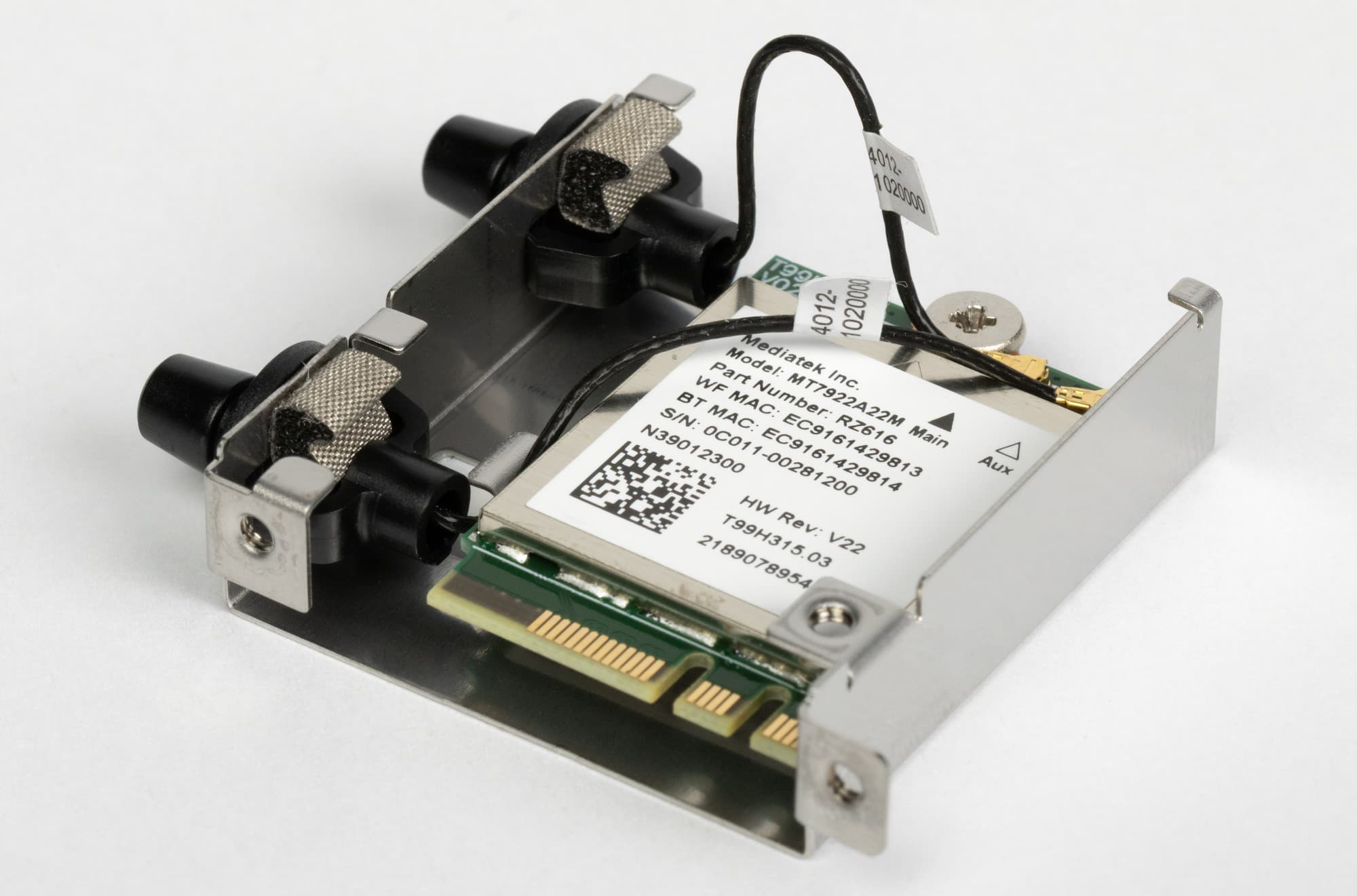

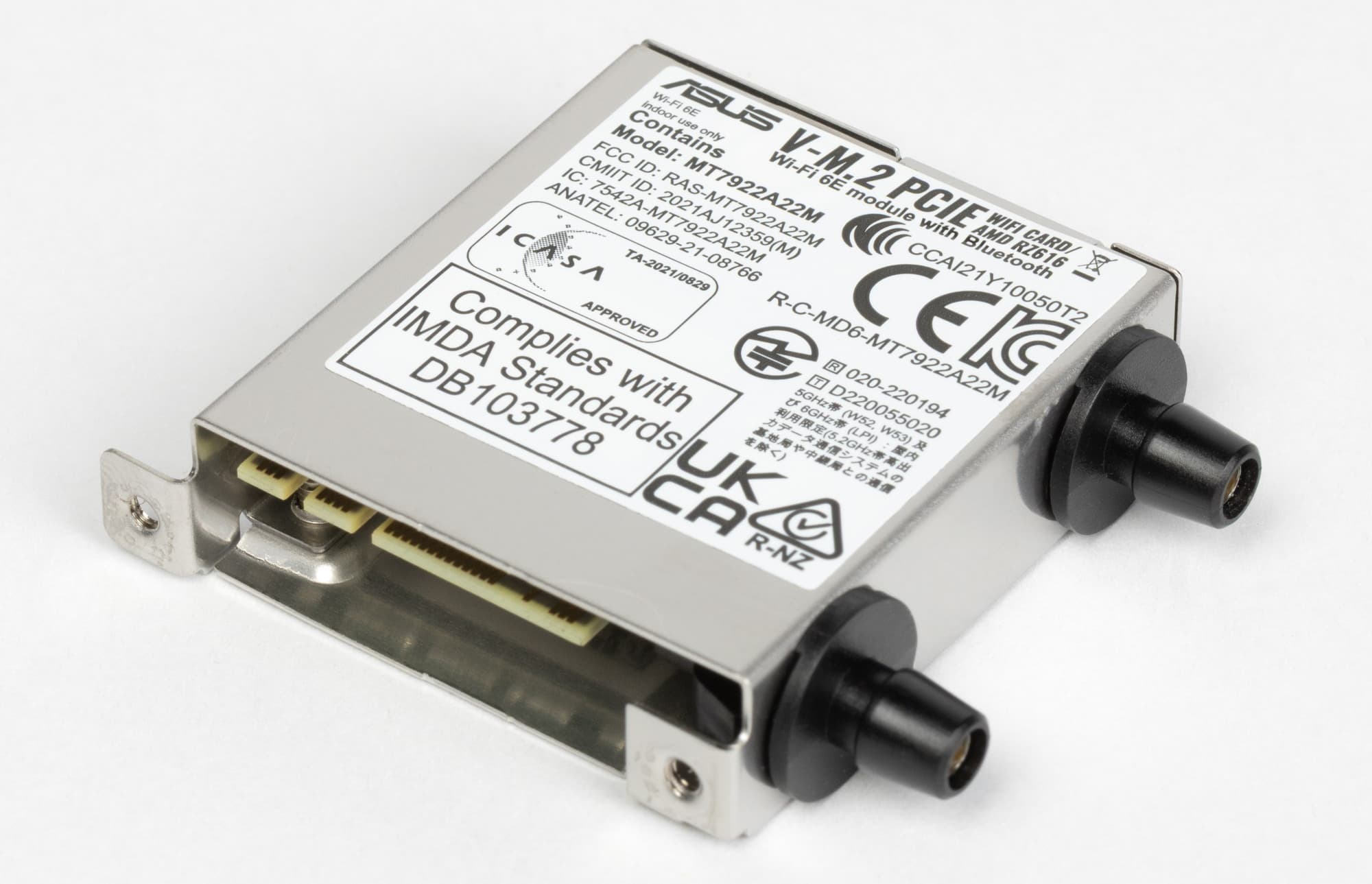

Имеется и комплексный беспроводной адаптер на контроллере MediaTek MT7922, через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax, 2,4/5/6 ГГц) и Bluetooth 5.3. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.

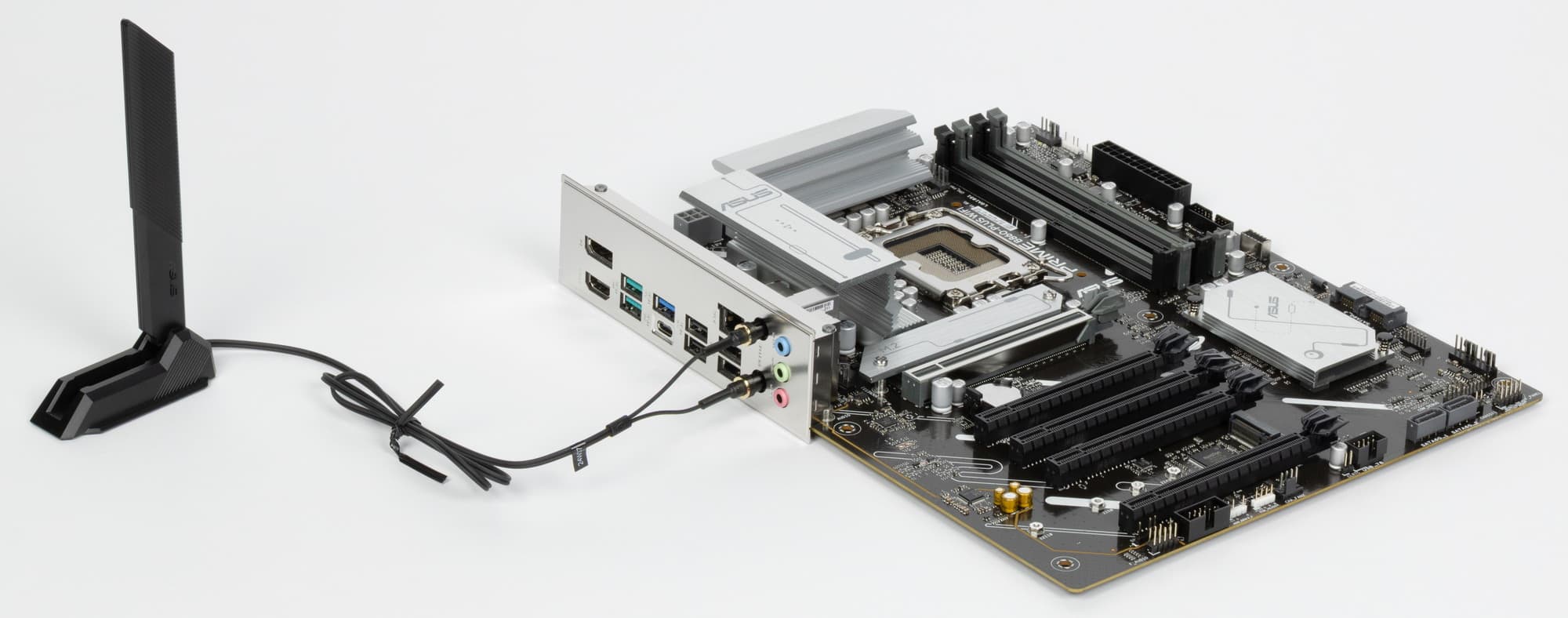

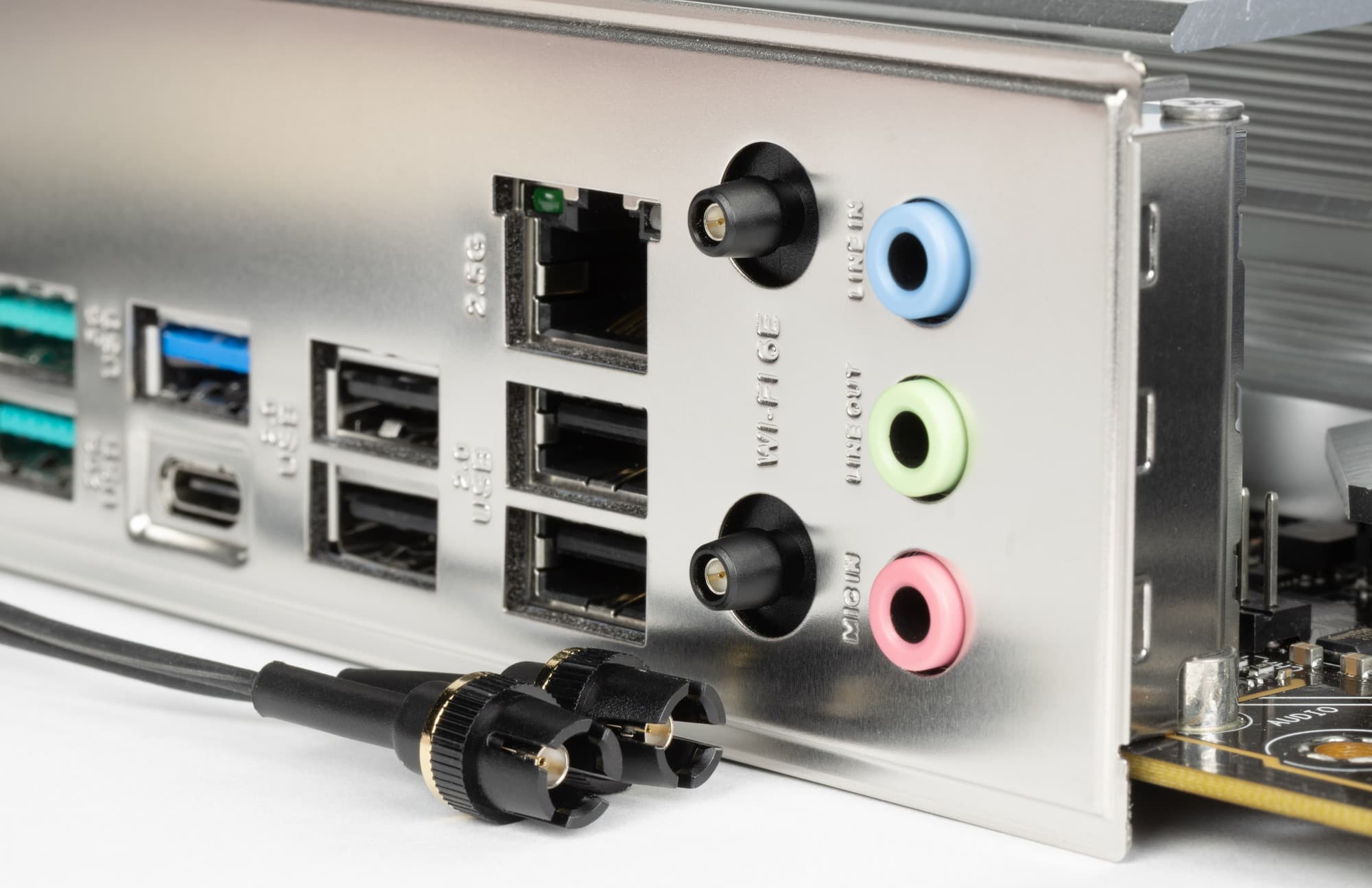

Отметим способ крепления антенн к задней панели портов без прикручивания (даже если имеется резьба для их привинчивания), надо просто вставить в разъемы на матплате.

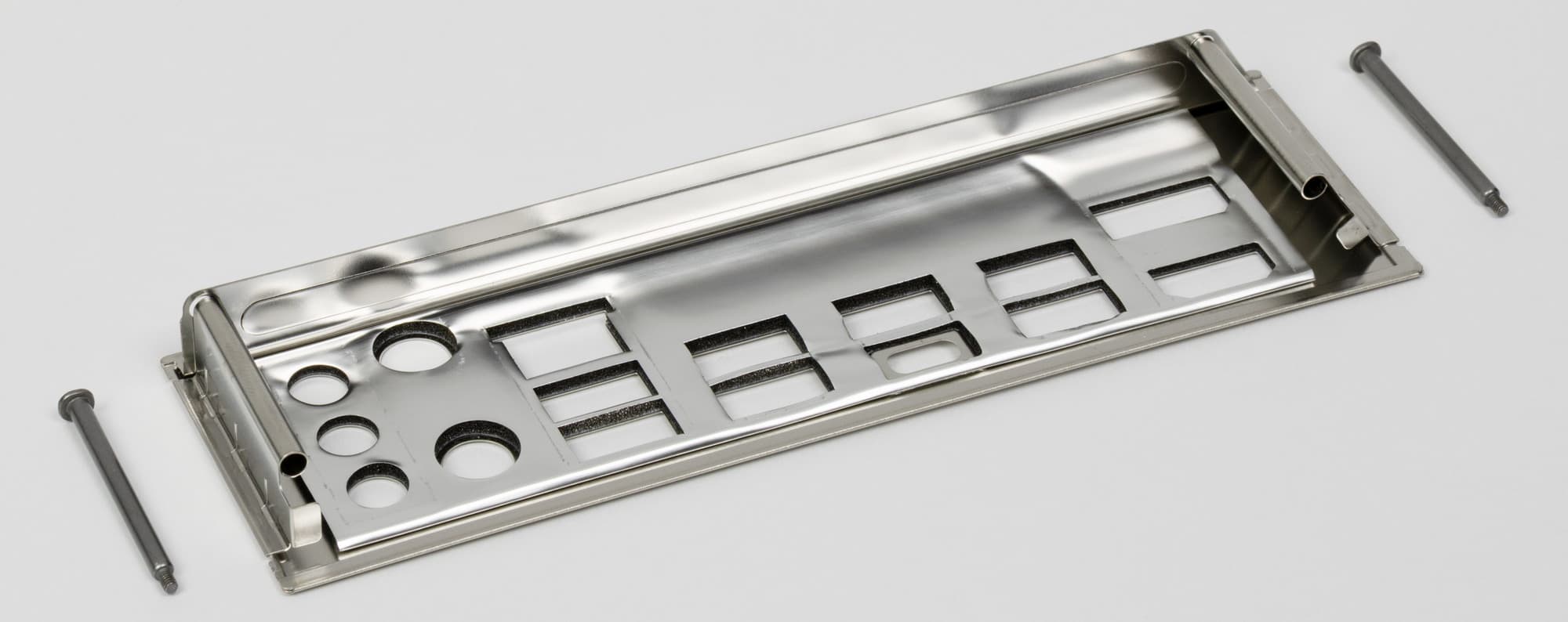

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Гнезда для вентиляторов, ввод-вывод

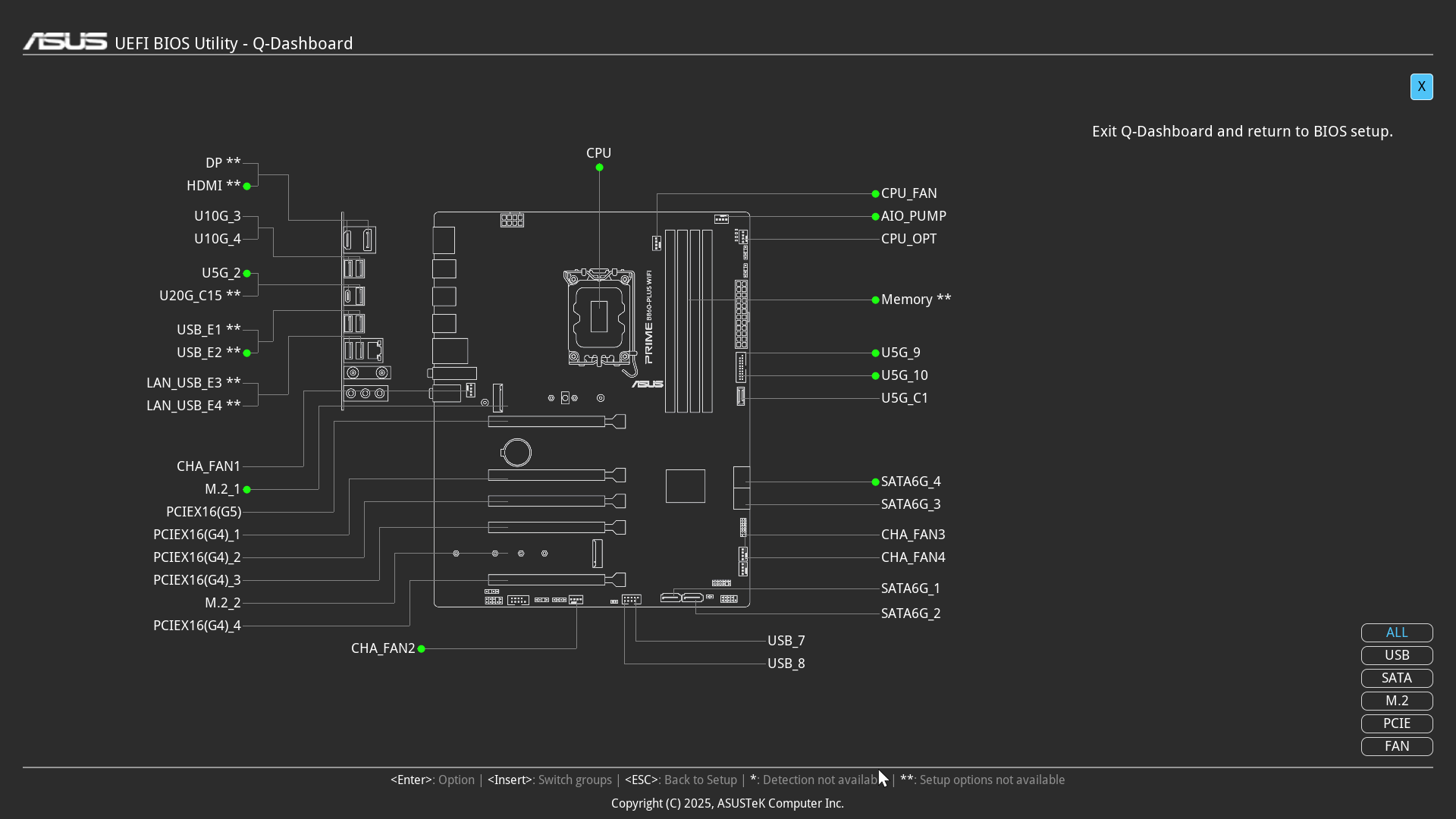

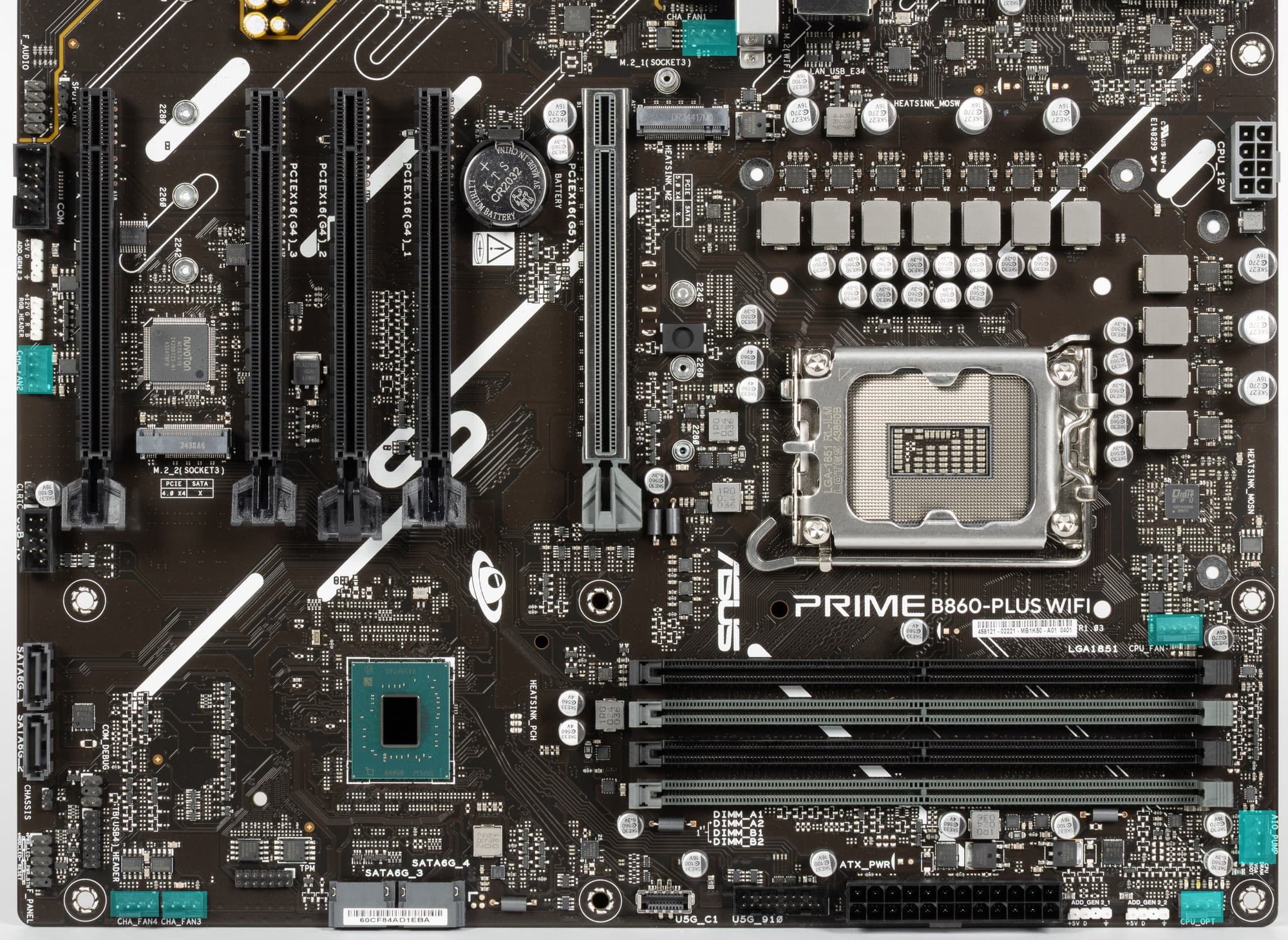

Разъемов для подключения вентиляторов и помп на самой плате — 7. Схема размещения коннекторов для систем охлаждения выглядит так:

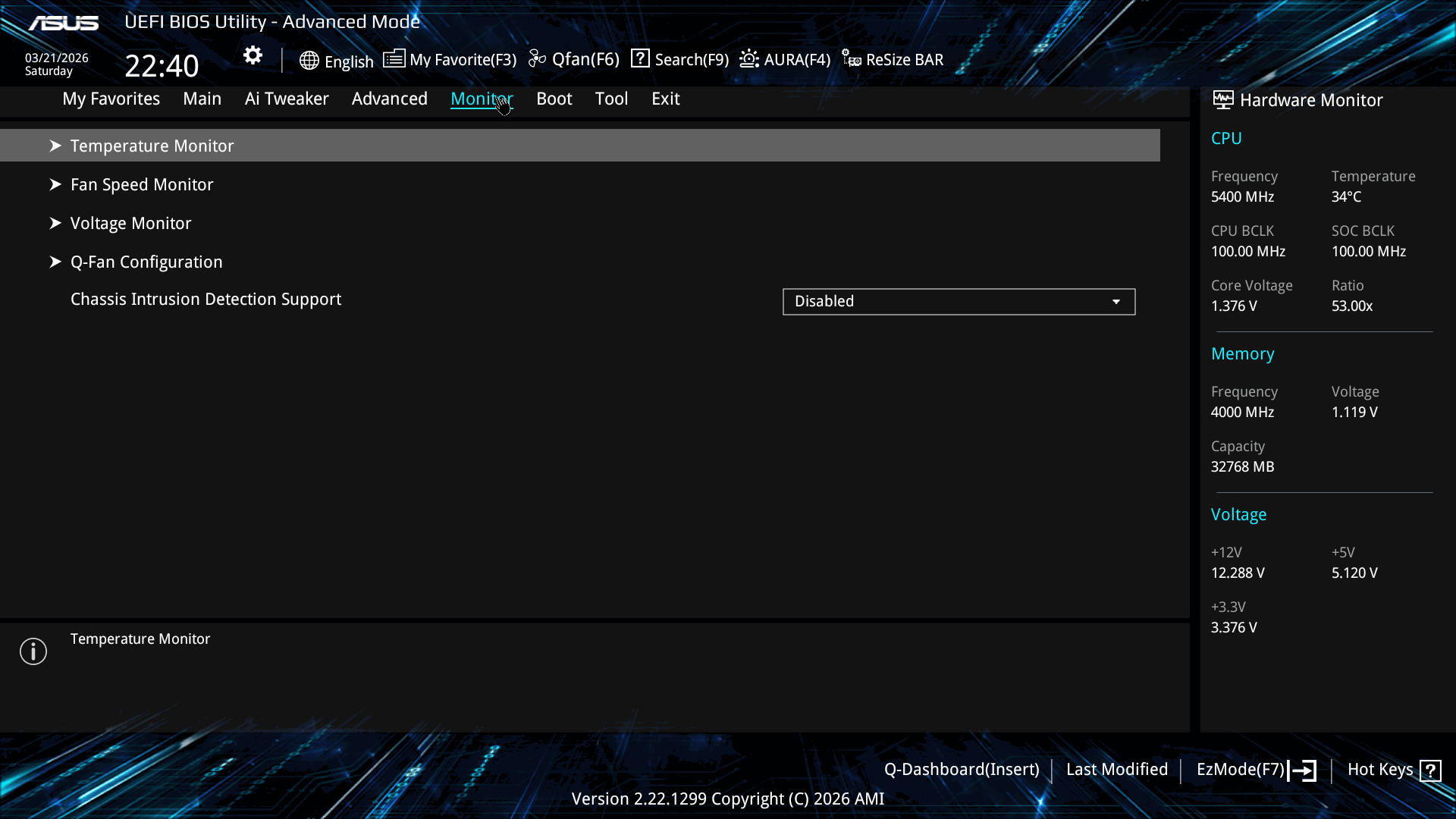

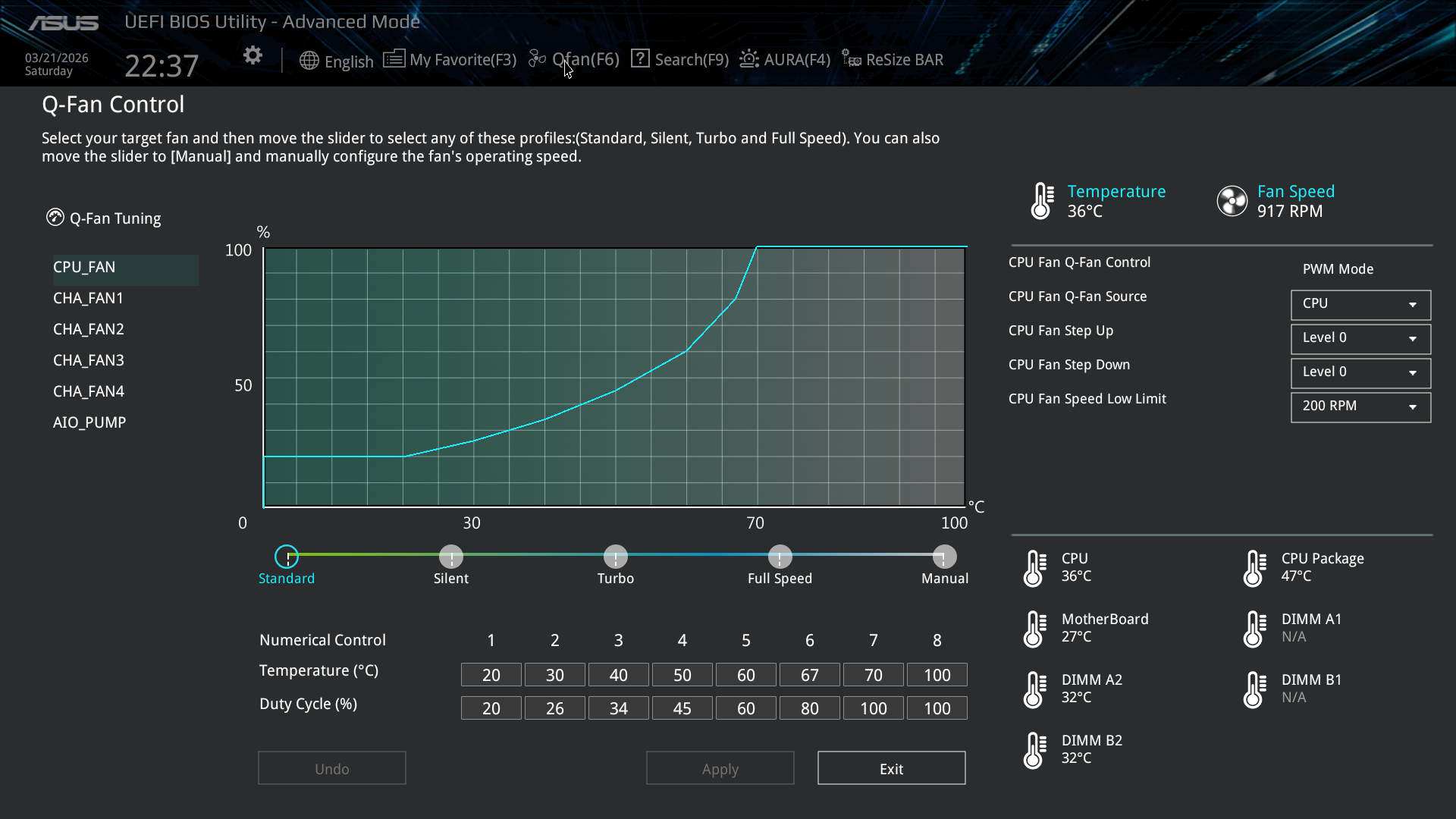

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока рассчитаны на максимальный ток 2А и потребление до 24 Вт.

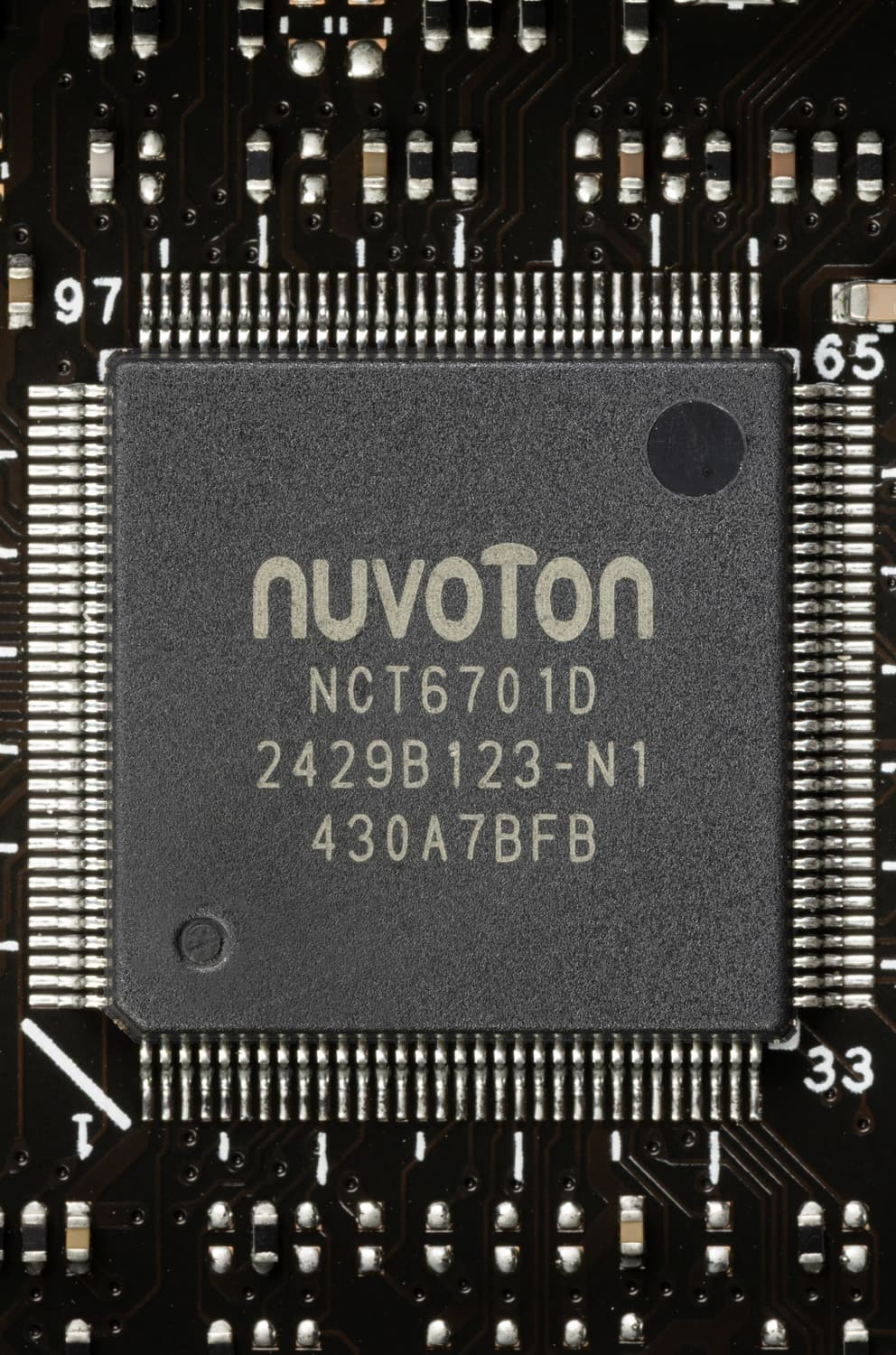

Отвечает за мониторинг состояния платы, координирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6701.

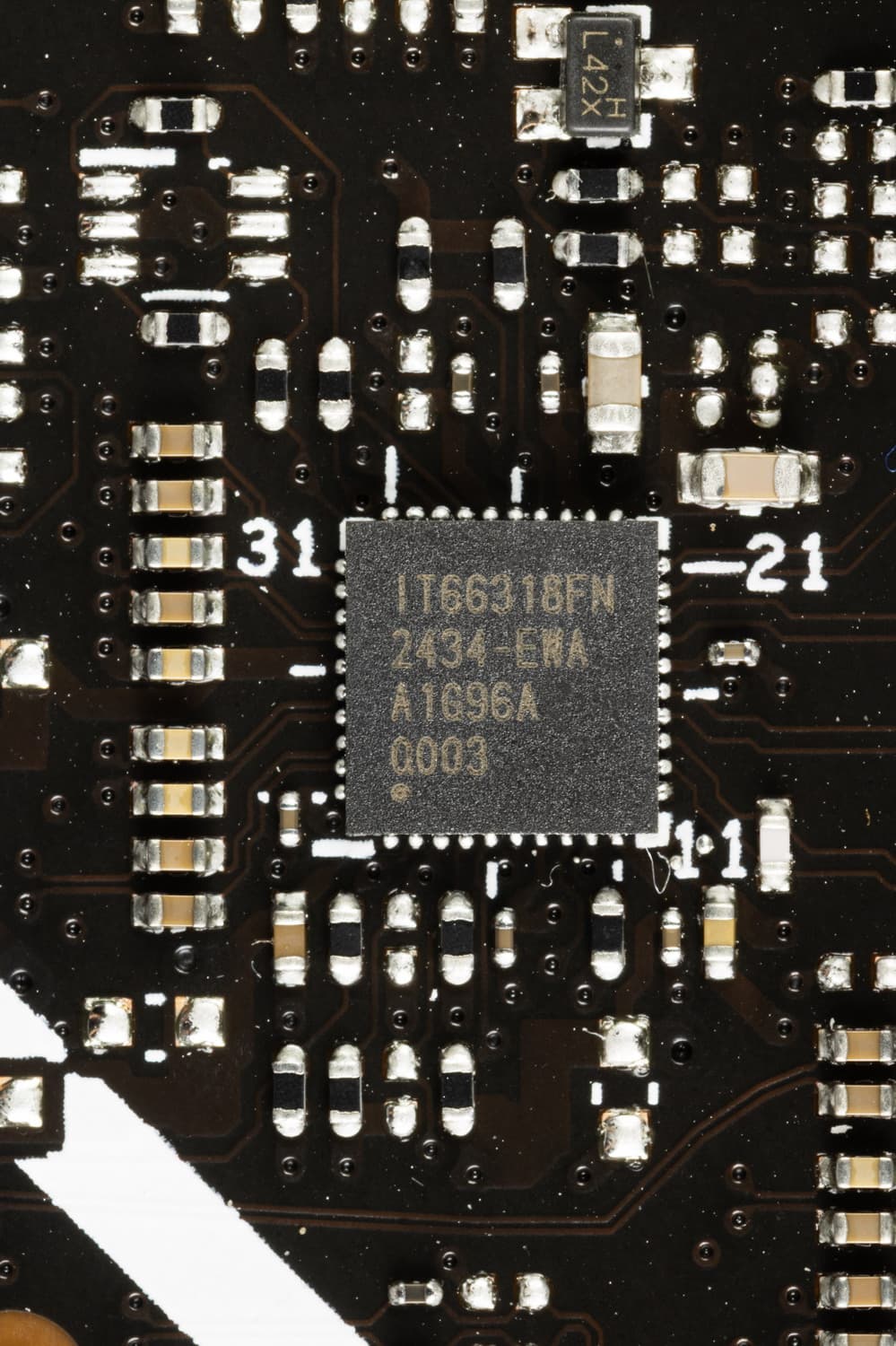

Матплата имеет гнездо вывода встроенной графики HDMI, для усиления до версии 2.1 используется особый ре-драйвер.

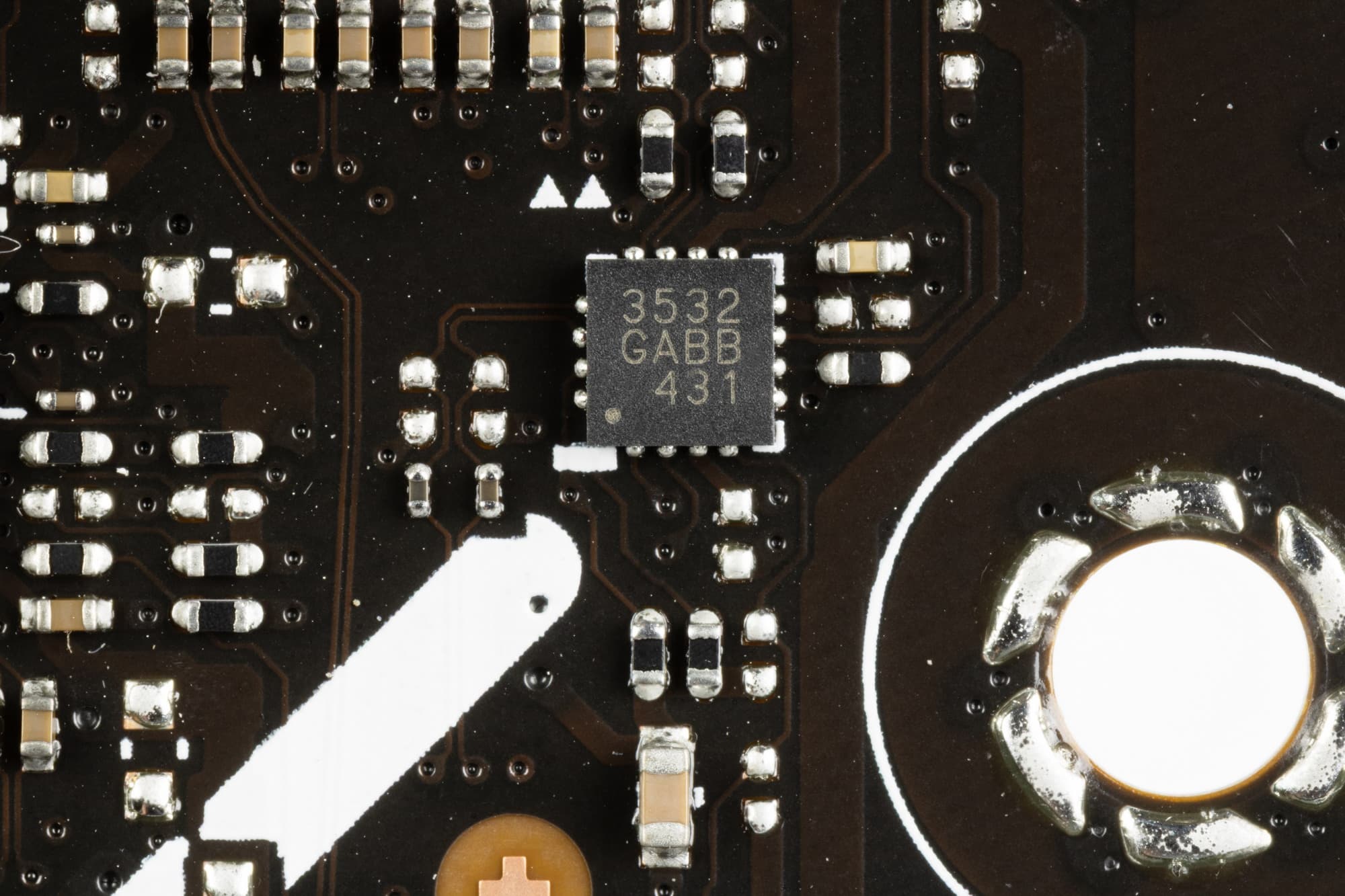

Также матплата имеет гнездо вывода встроенной графики DP, для усиления до версии 1.4a используется тоже ре-драйвер.

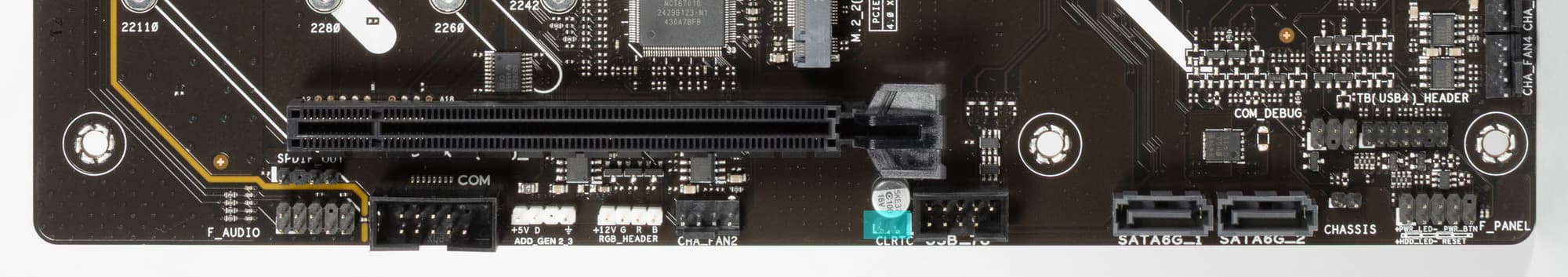

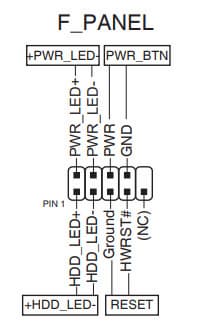

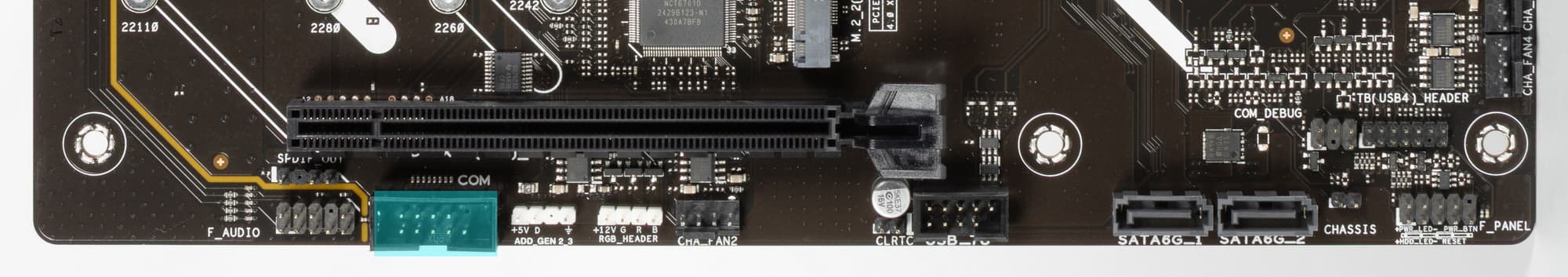

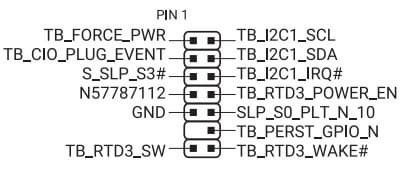

Дополнительные разъемы и порты
Аудиоподсистема

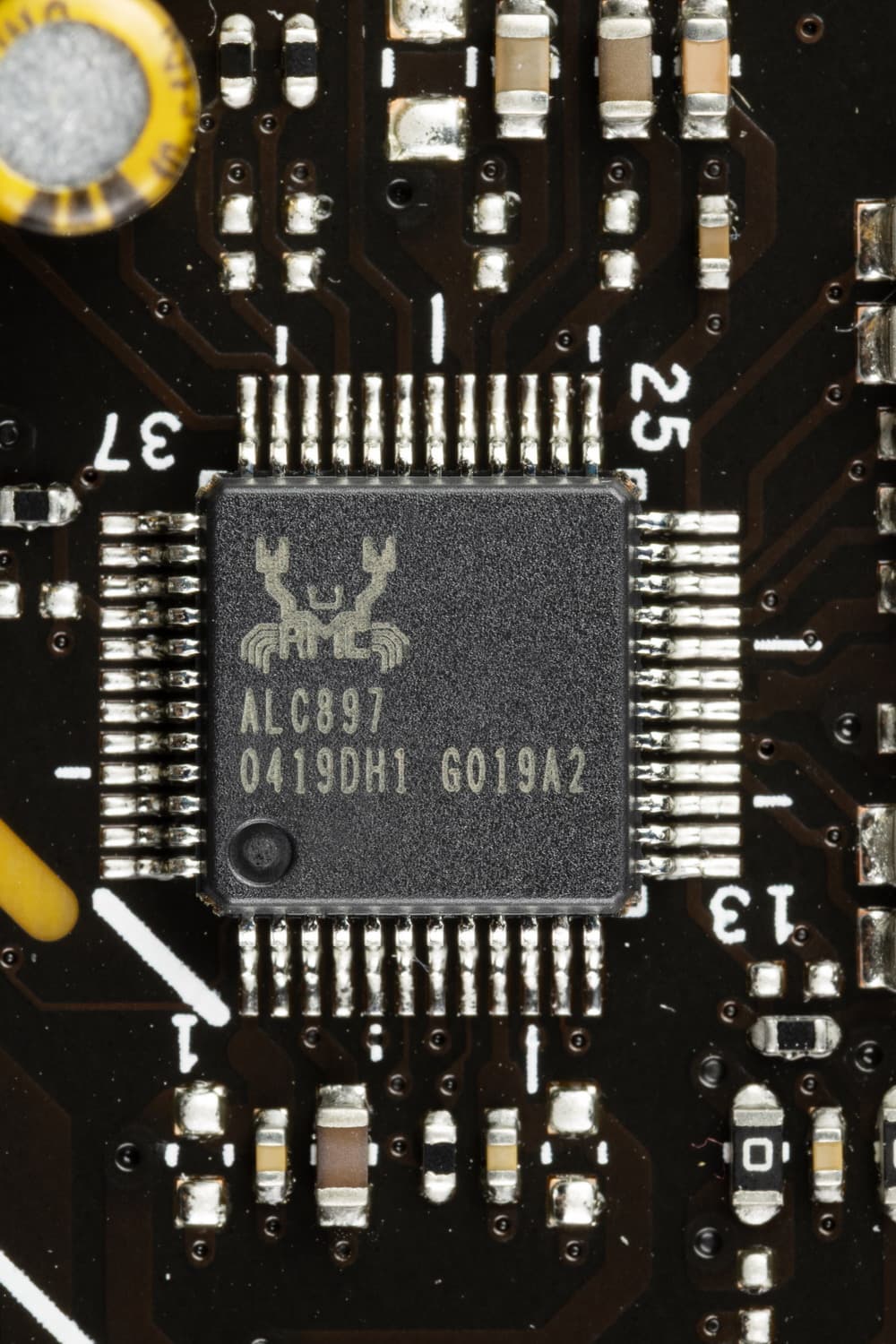

В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC897, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит /192 кГц.
В аудиоцепях платы применяются «аудиофильские» конденсаторы.

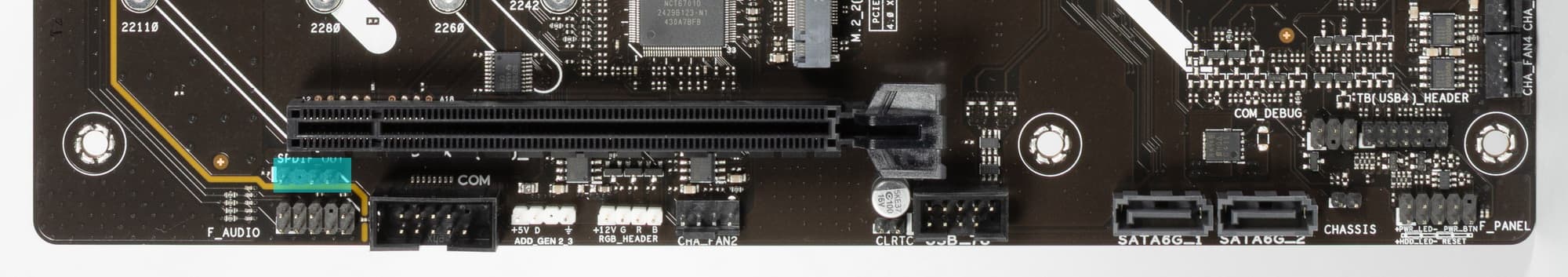

S/PDIF в данном случае представлен в виде внутреннего порта на матплате.

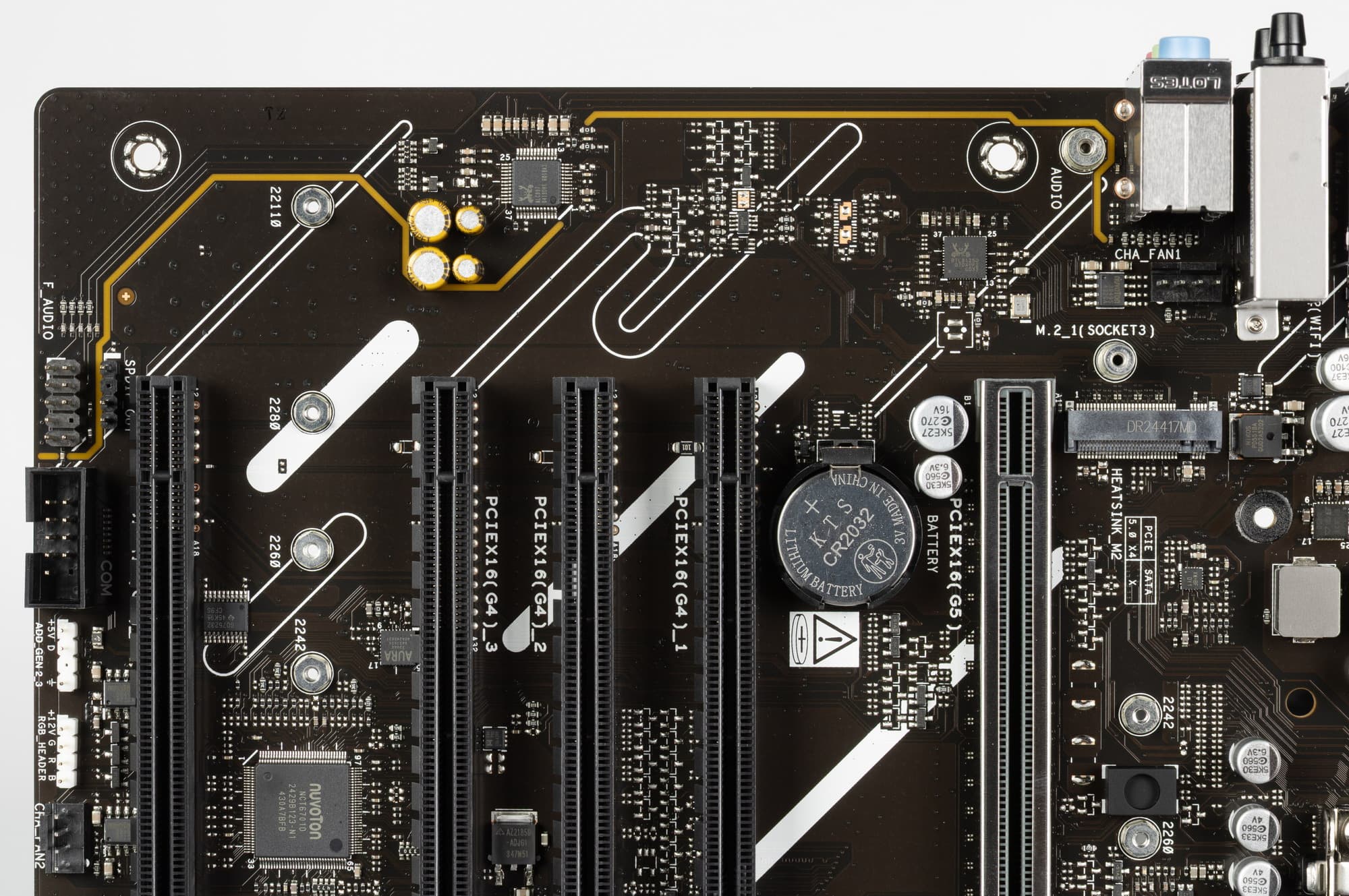

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У платы на задней панели три стандартных разъема по приему и выводу сигналов. Схемы 4.0, 5.1 и 7.1 реализуются с помощью аудиовыводов на корпусе (также и через S/PDIF).

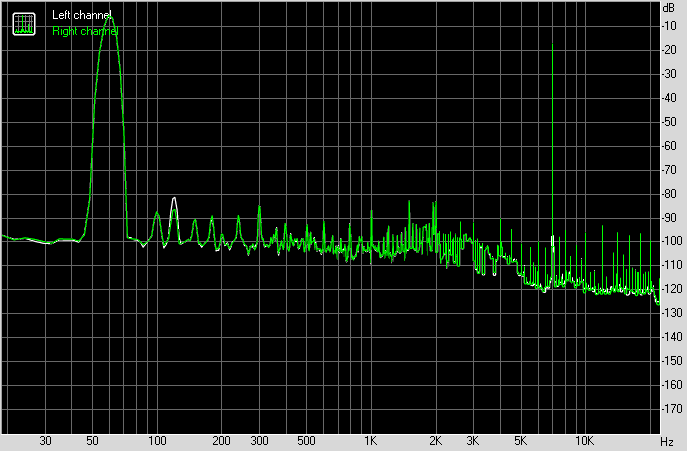

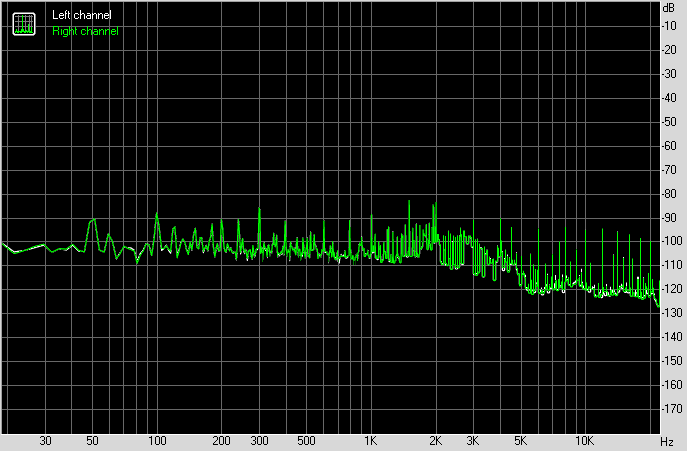

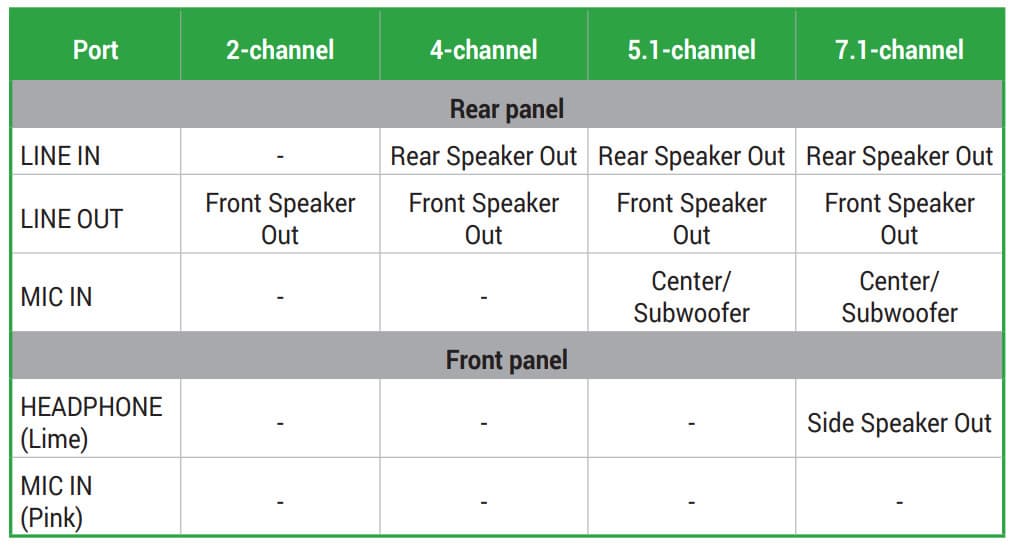

Настройка схем вывода – с помощью ПО, скачиваемого с сайта производителя.
Питание, охлаждение
Система питания

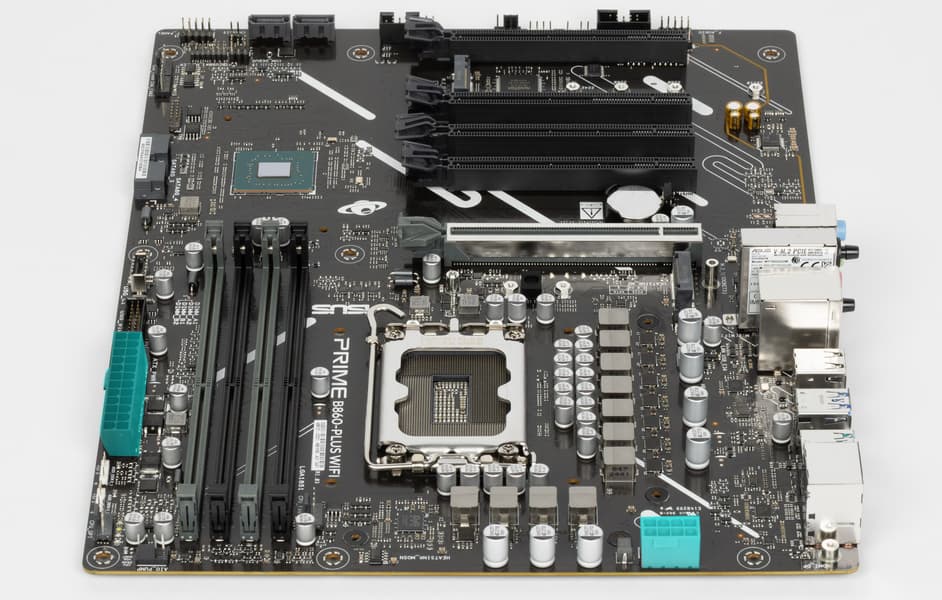

Для питания платы на ней предусмотрены 2 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще 8-контактный EPS12V.

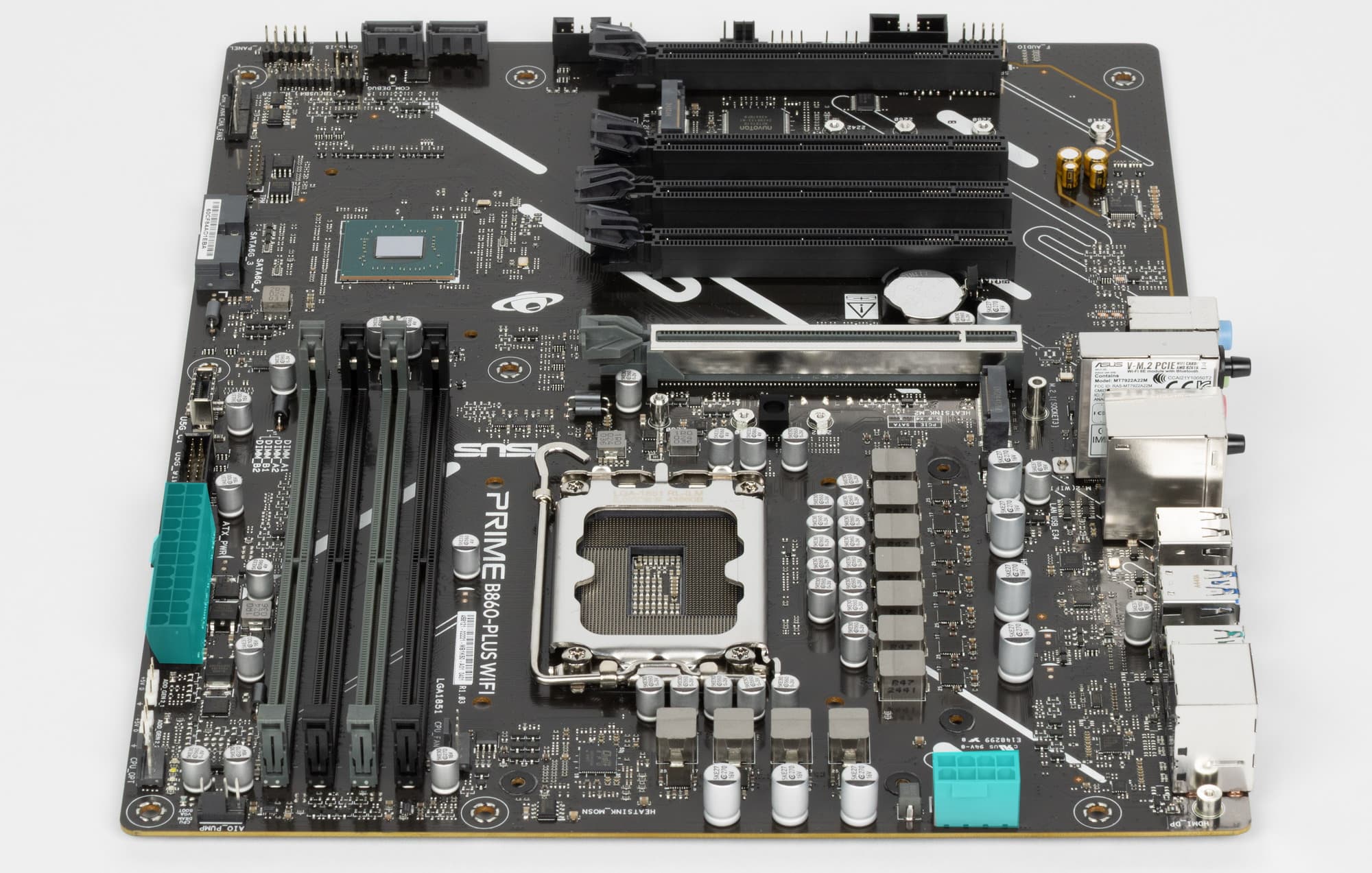

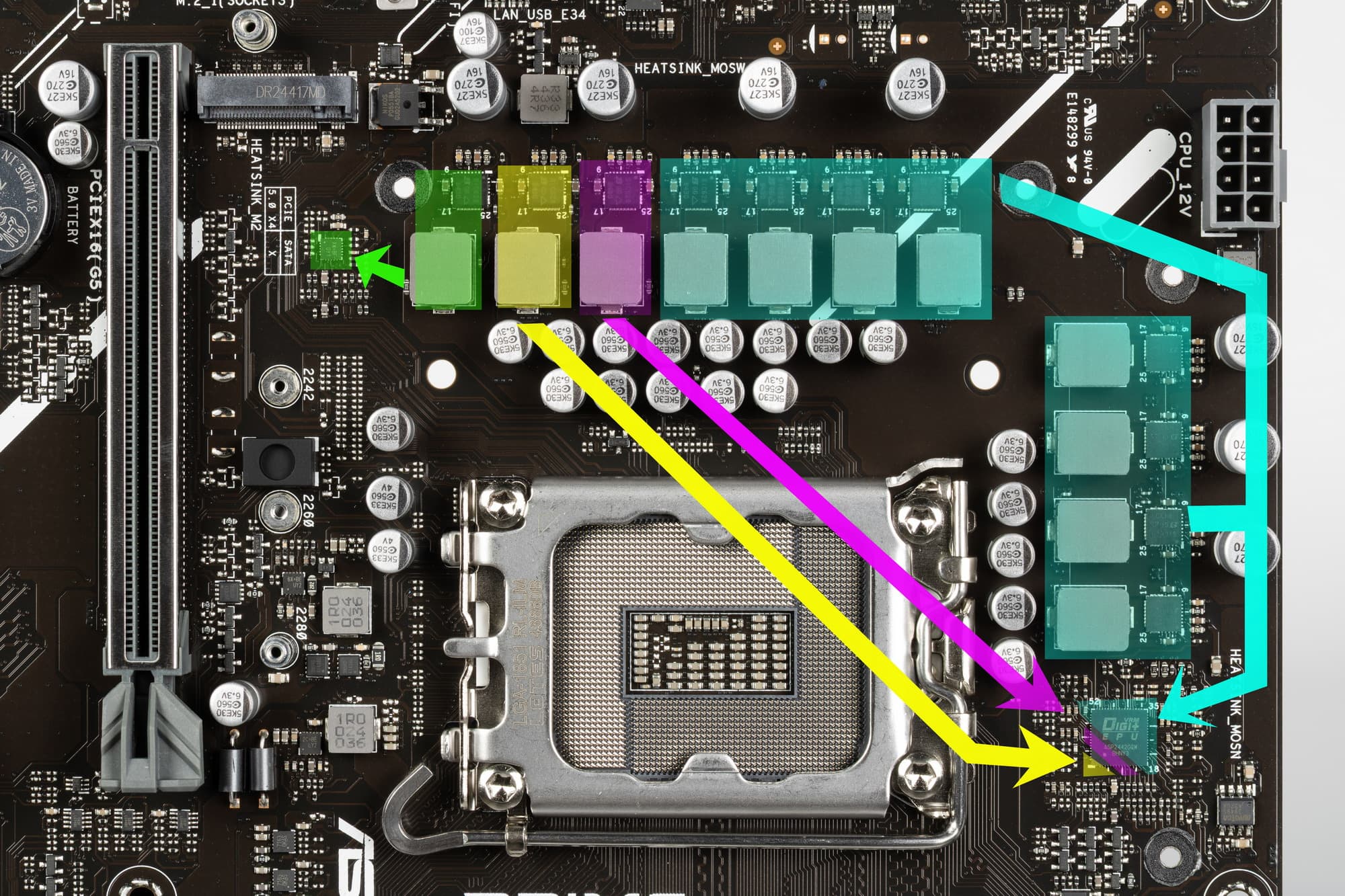

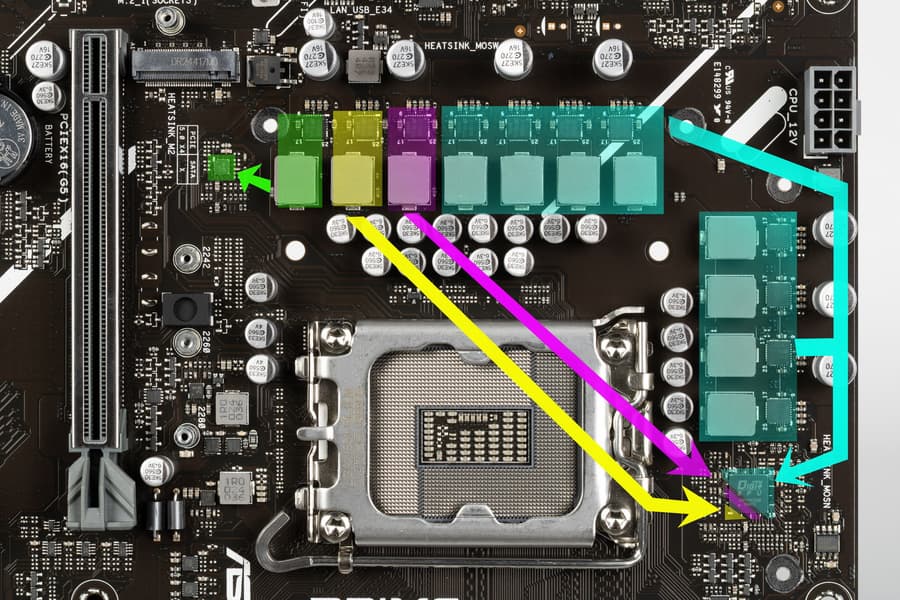

Схема питания процессора выполнена по схеме 8+1+1+1 (всего 11 фаз: 8 на VCore (ядро процессора), 1 на iGPU (интегрированное графическое ядро), 1 на VCCSA (System Agent, кольцевая шина) и 1 на VNNAON (управление энергосбережением).

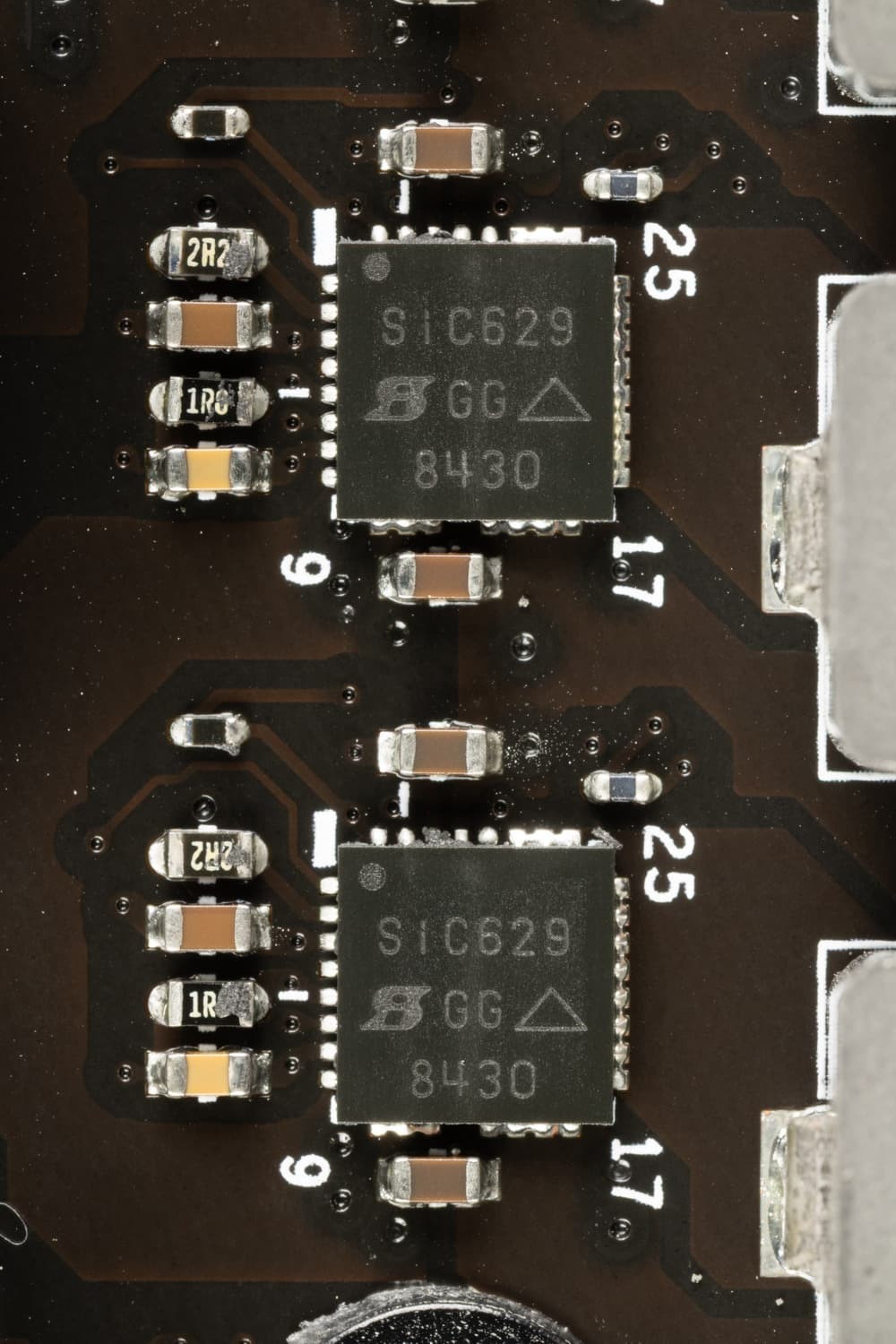

Каждый канал фазы блоков VCore, VNNAON, VCCSA и iGPU имеет суперферритовый дроссель и SiC629 DrMOS от Vishay на 80 А.

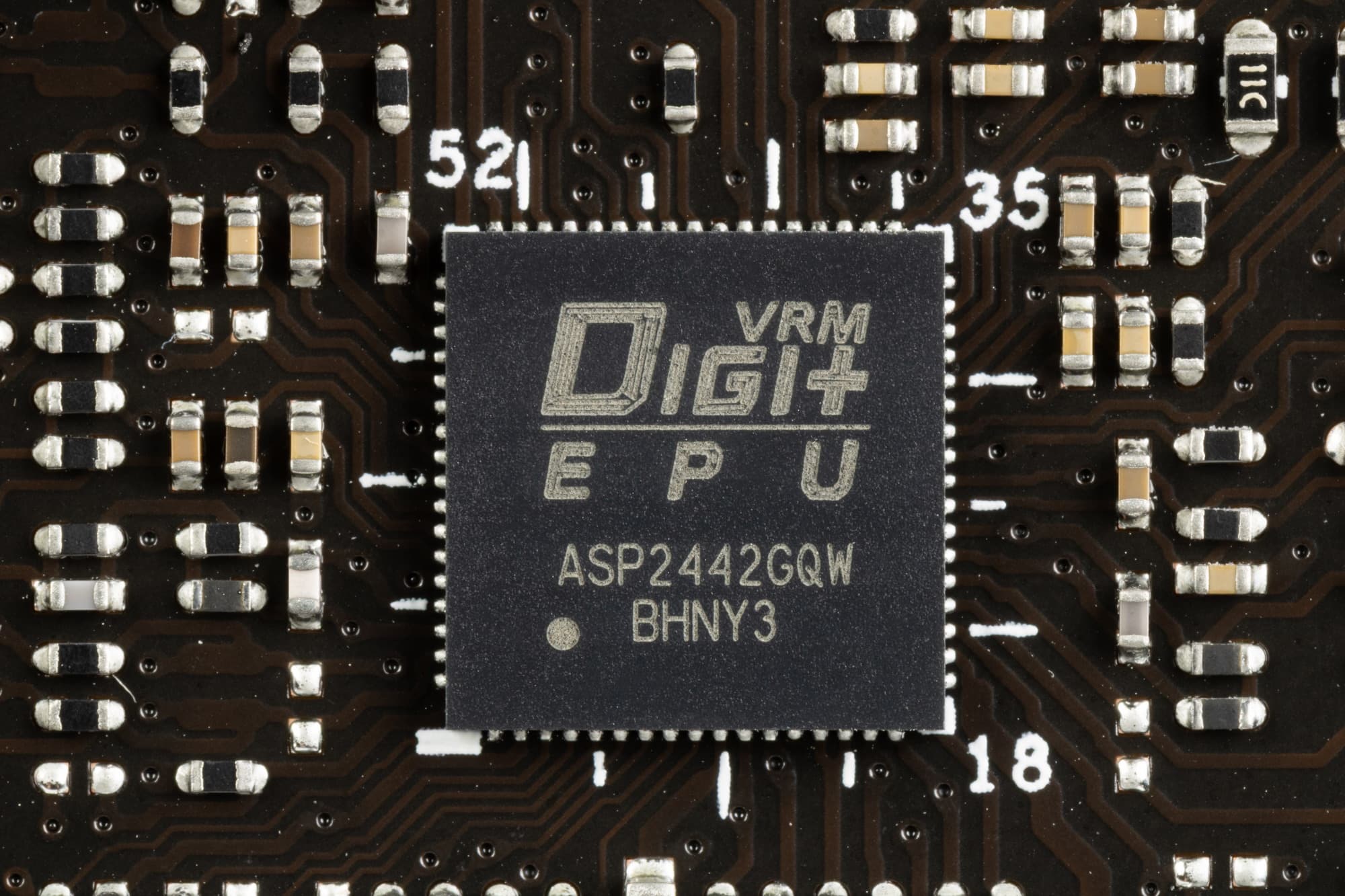

Управление схемой VCore+VNNAON+iGPU возложено на фирменный ШИМ-контроллер Digi+ ASP2442.

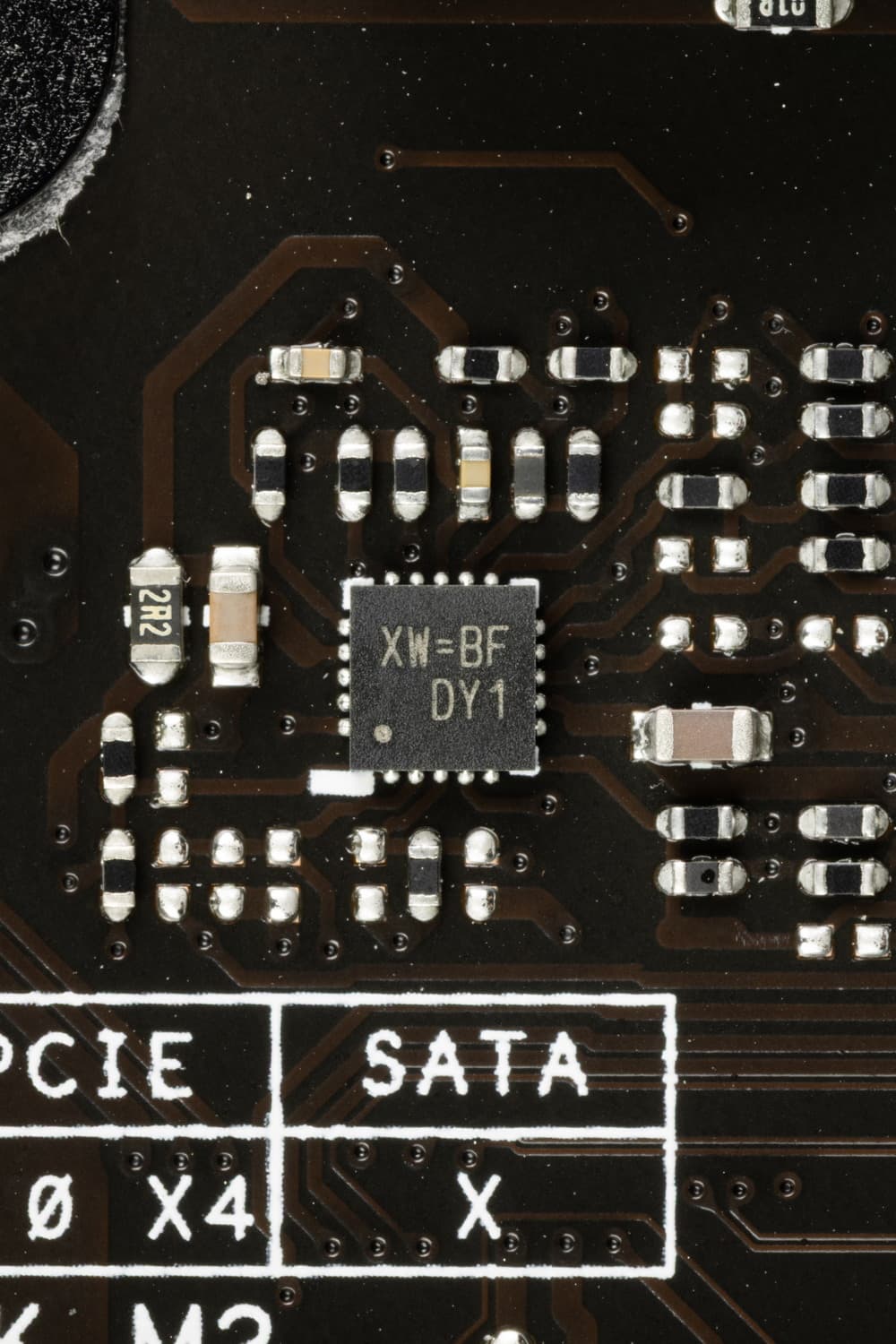

Блок VCCSA имеет свой ШИМ-контроллер RT8237 (с OEM-маркировкой) от Richtek.

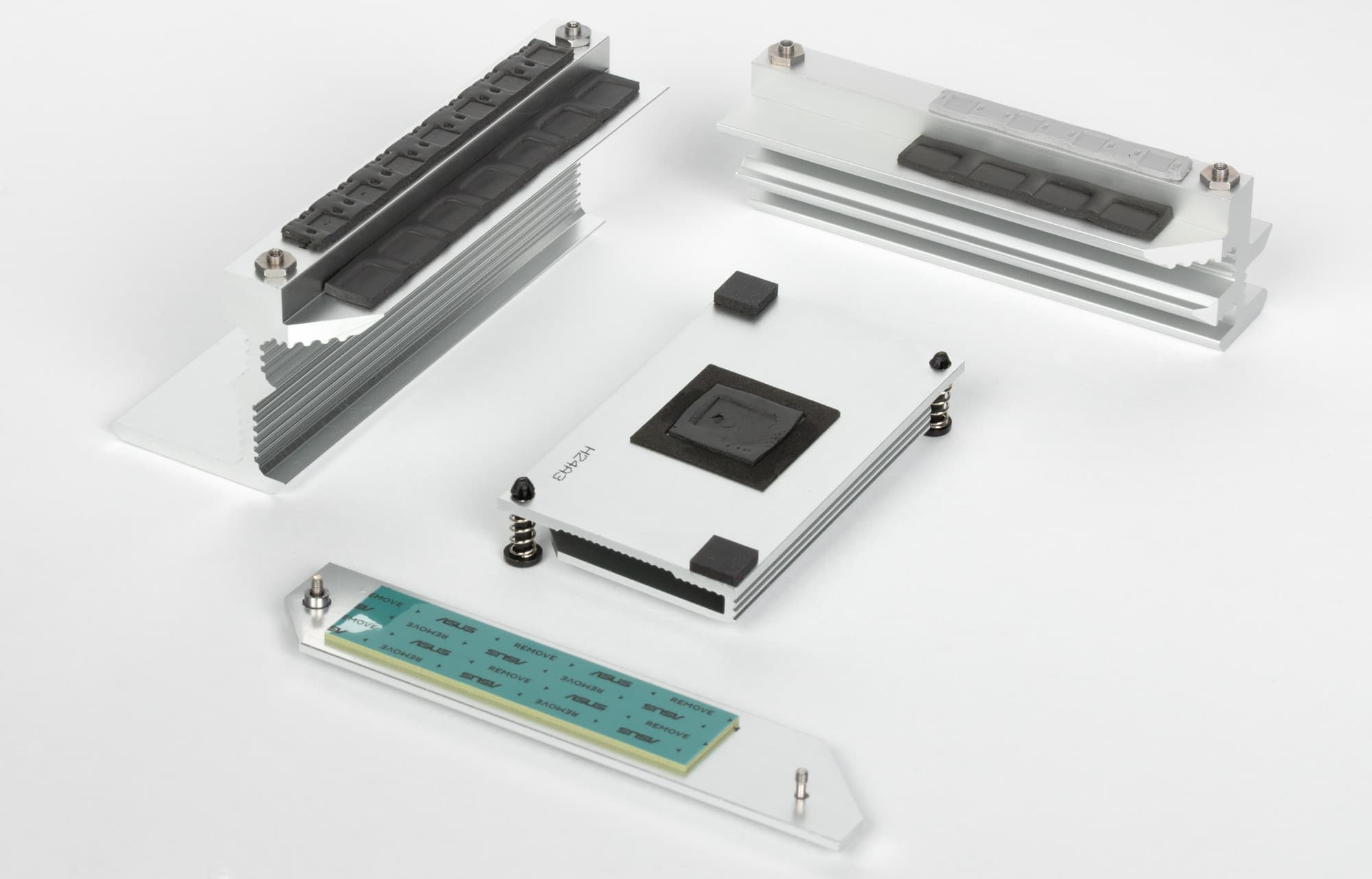

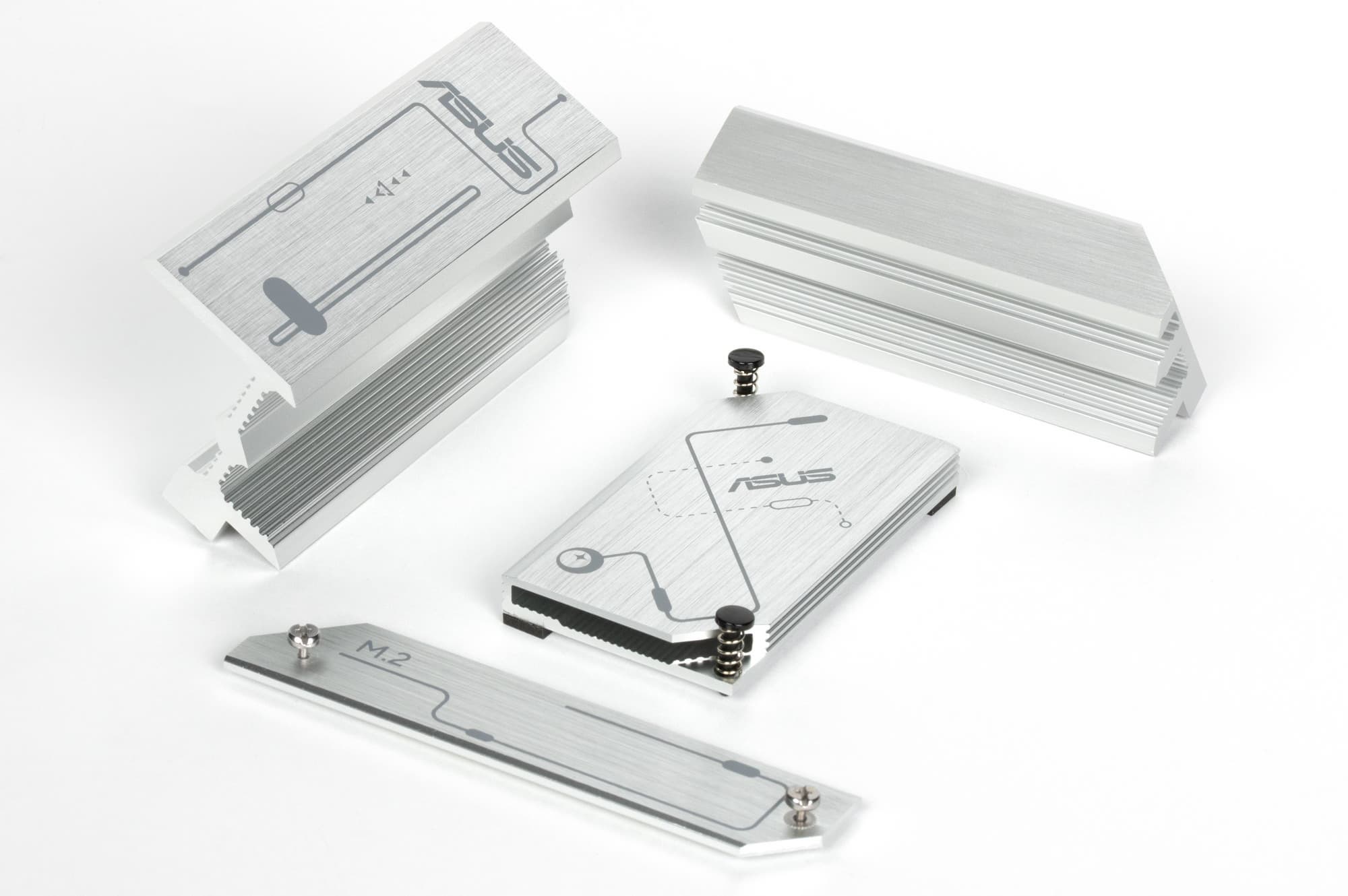

Охлаждение
В данном случае не все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

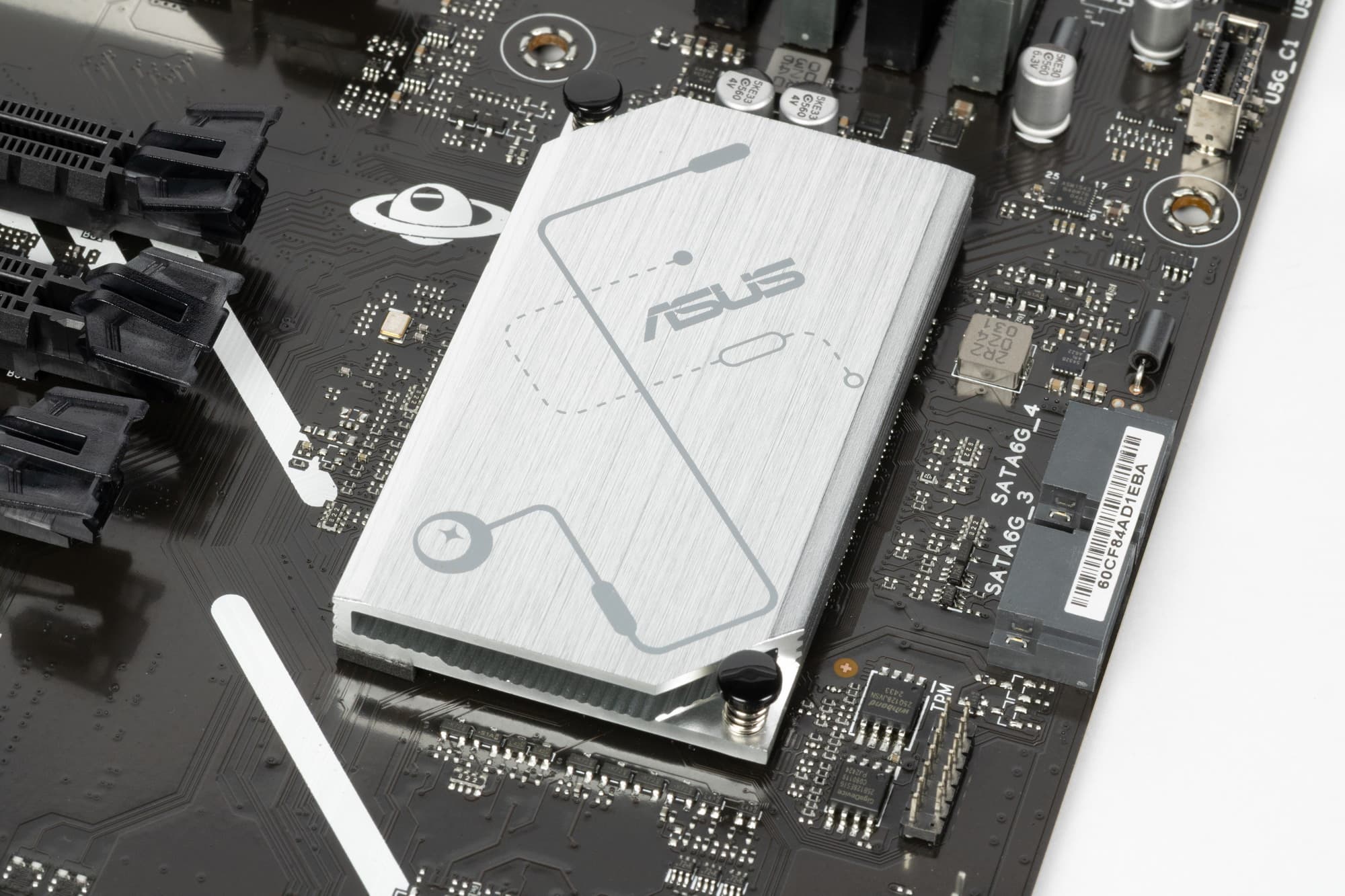

Охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два раздельных радиатора.
А вот M.2 слоты не все имеют радиаторы: только у первого радиатор, у второго охлаждения нет.
Напомню, что материнская плата не имеет бэкплейта.

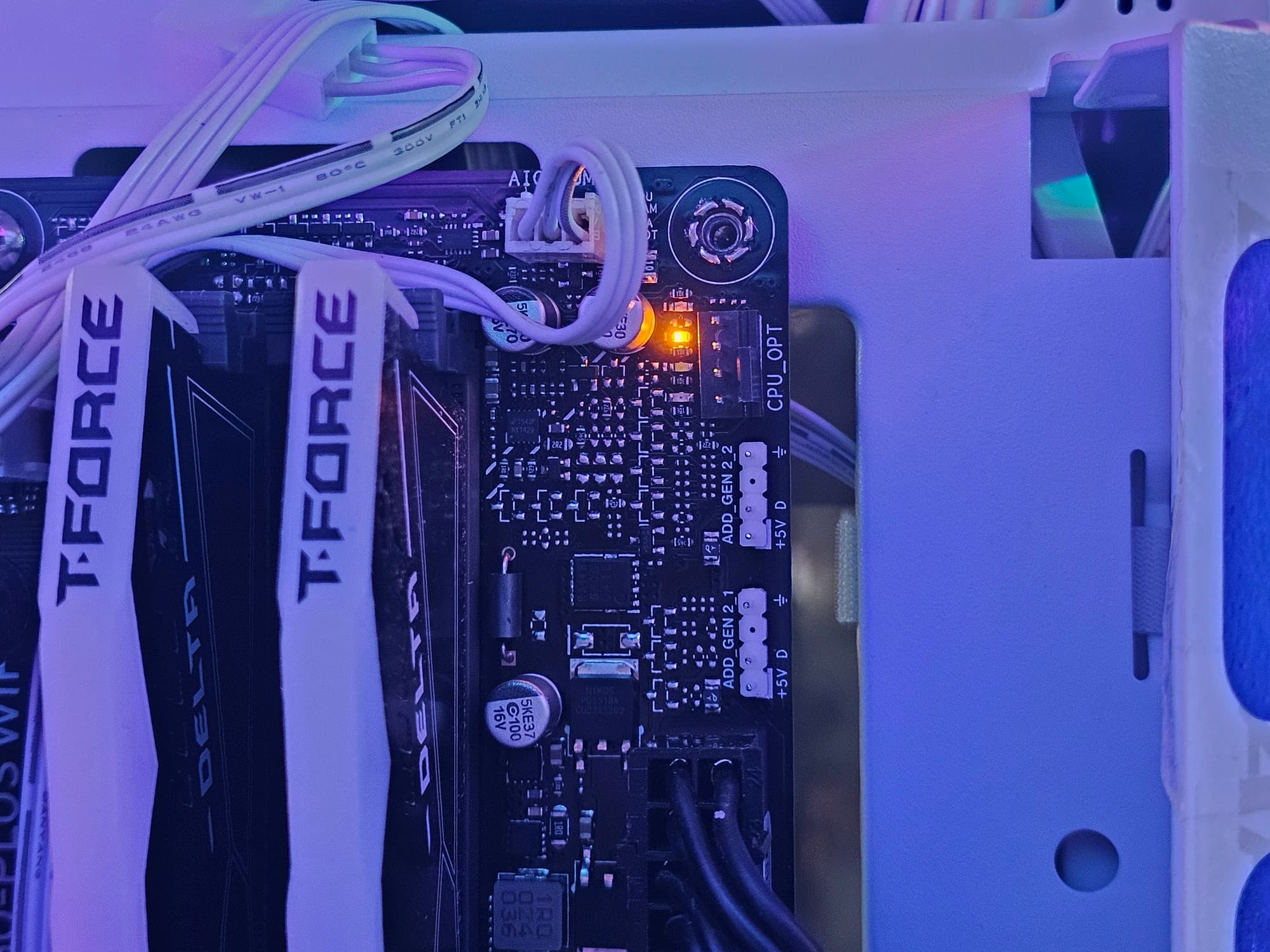

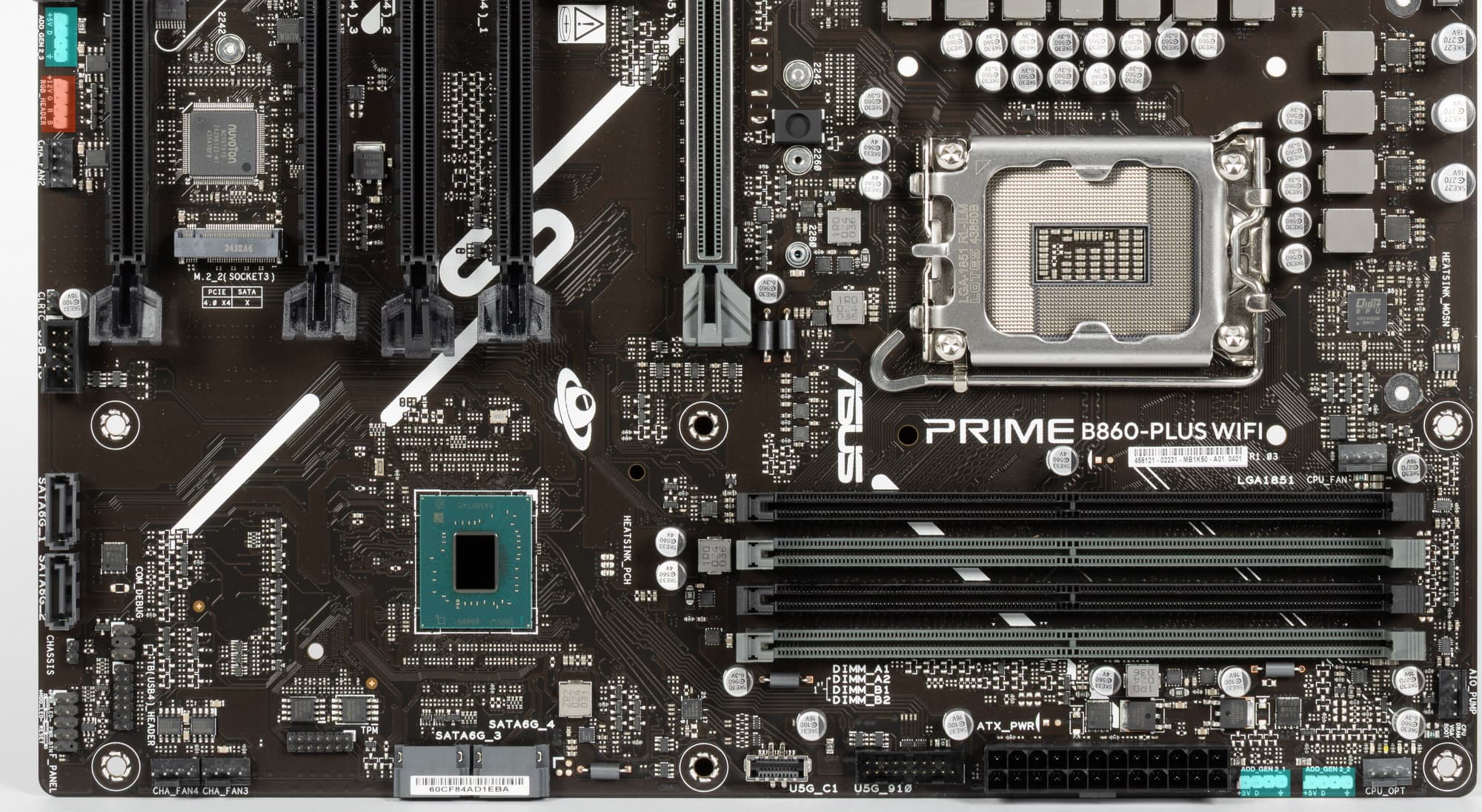

Подсветка
Программное обеспечение под Windows

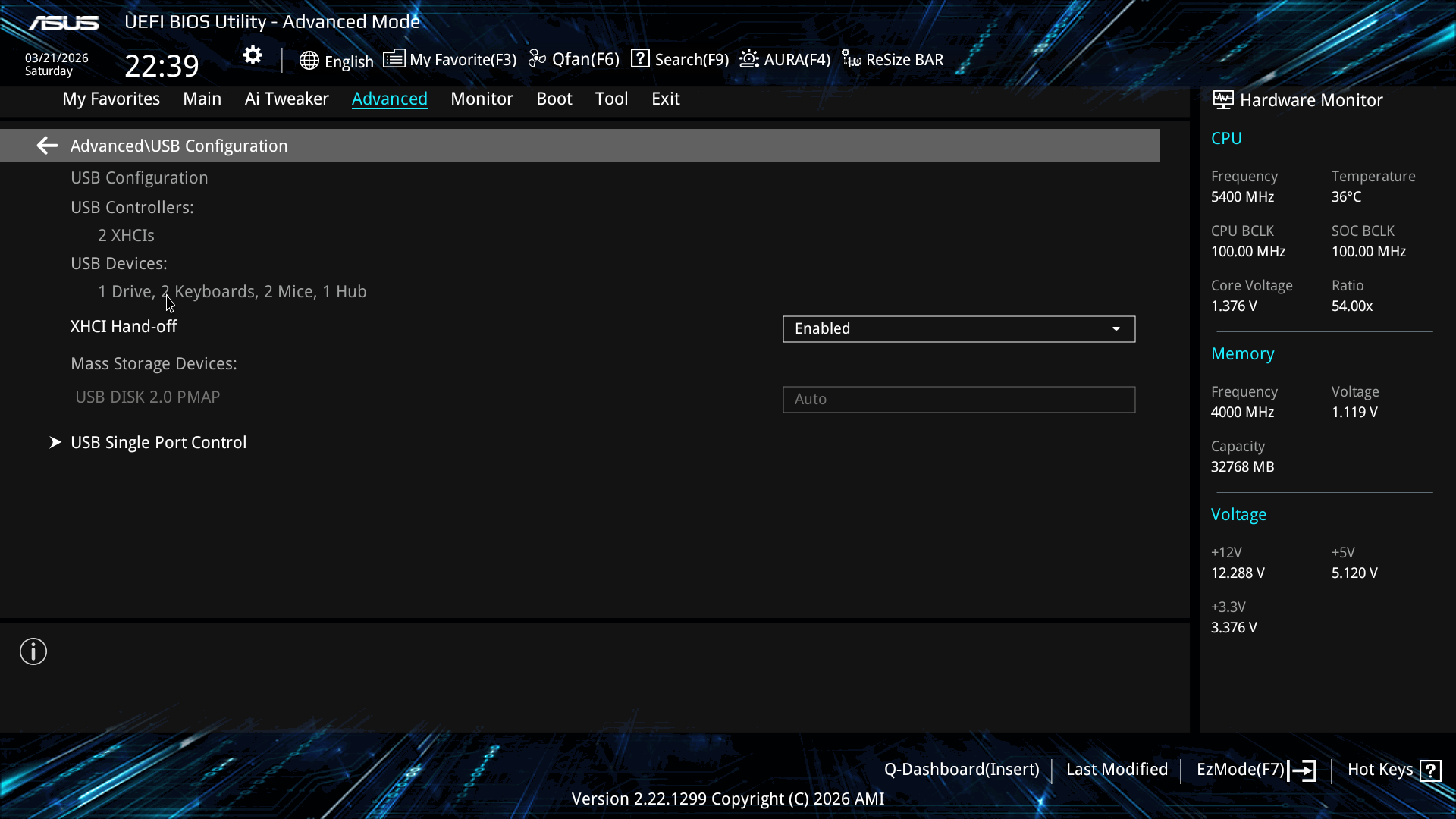

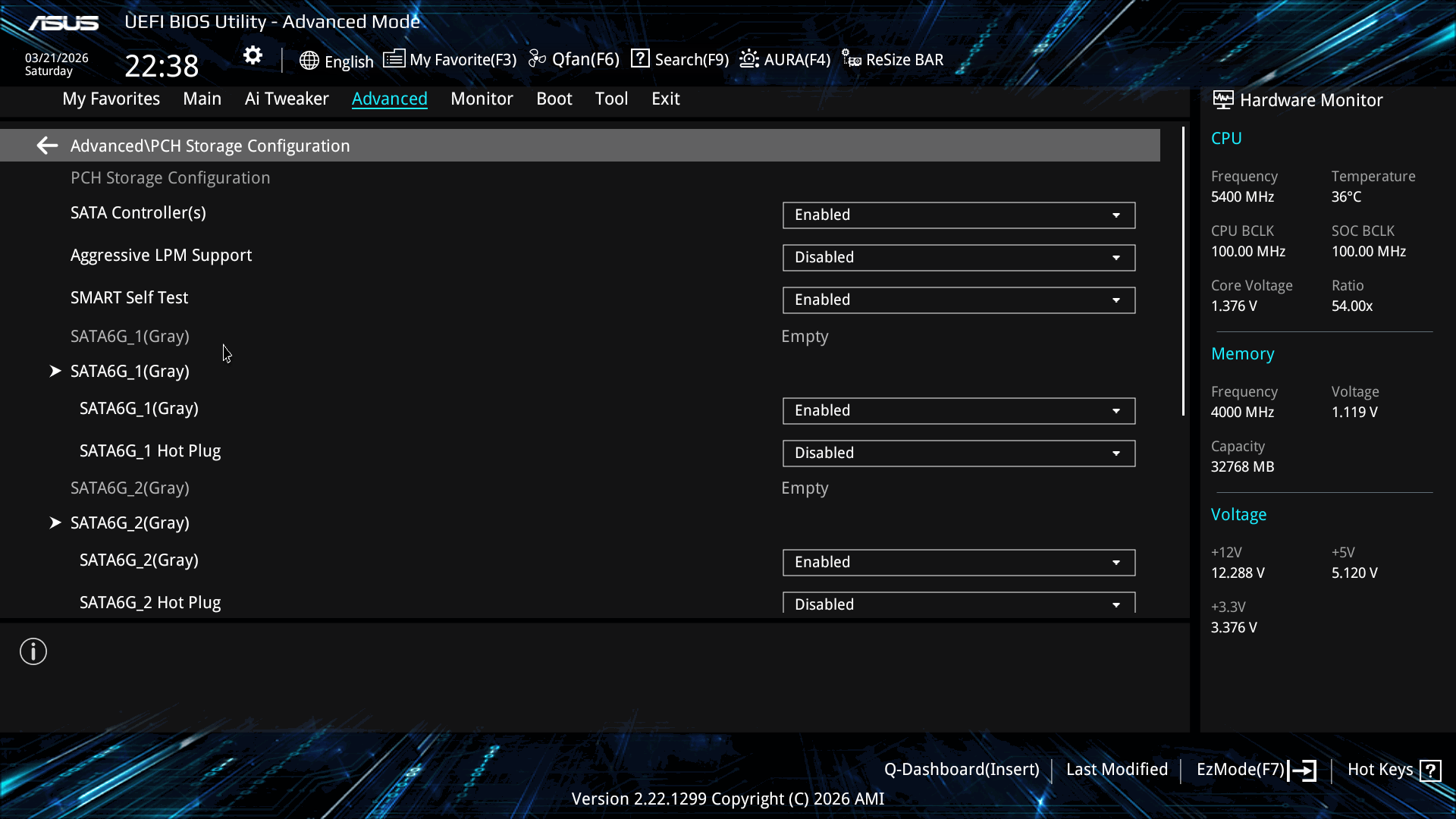

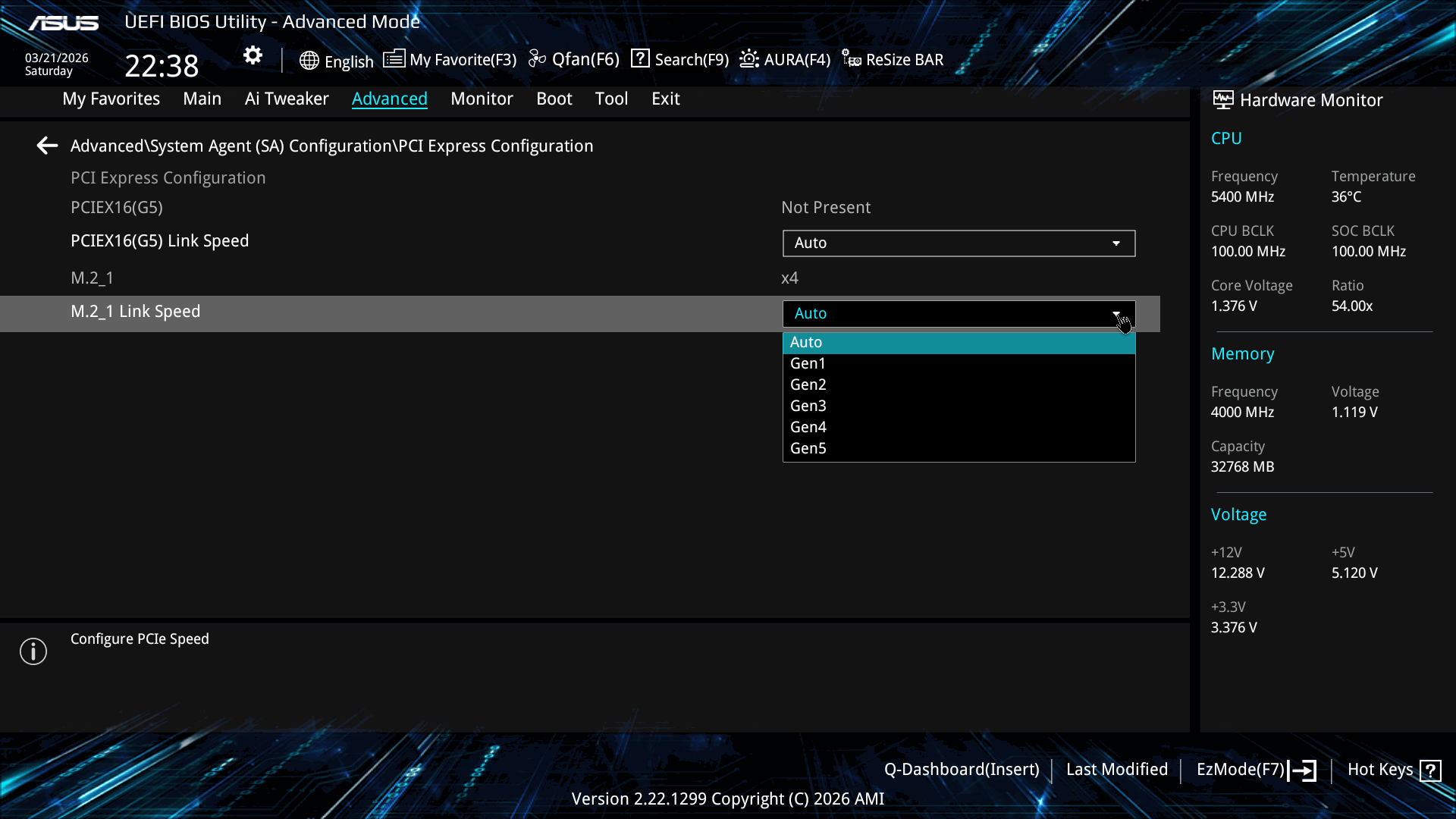

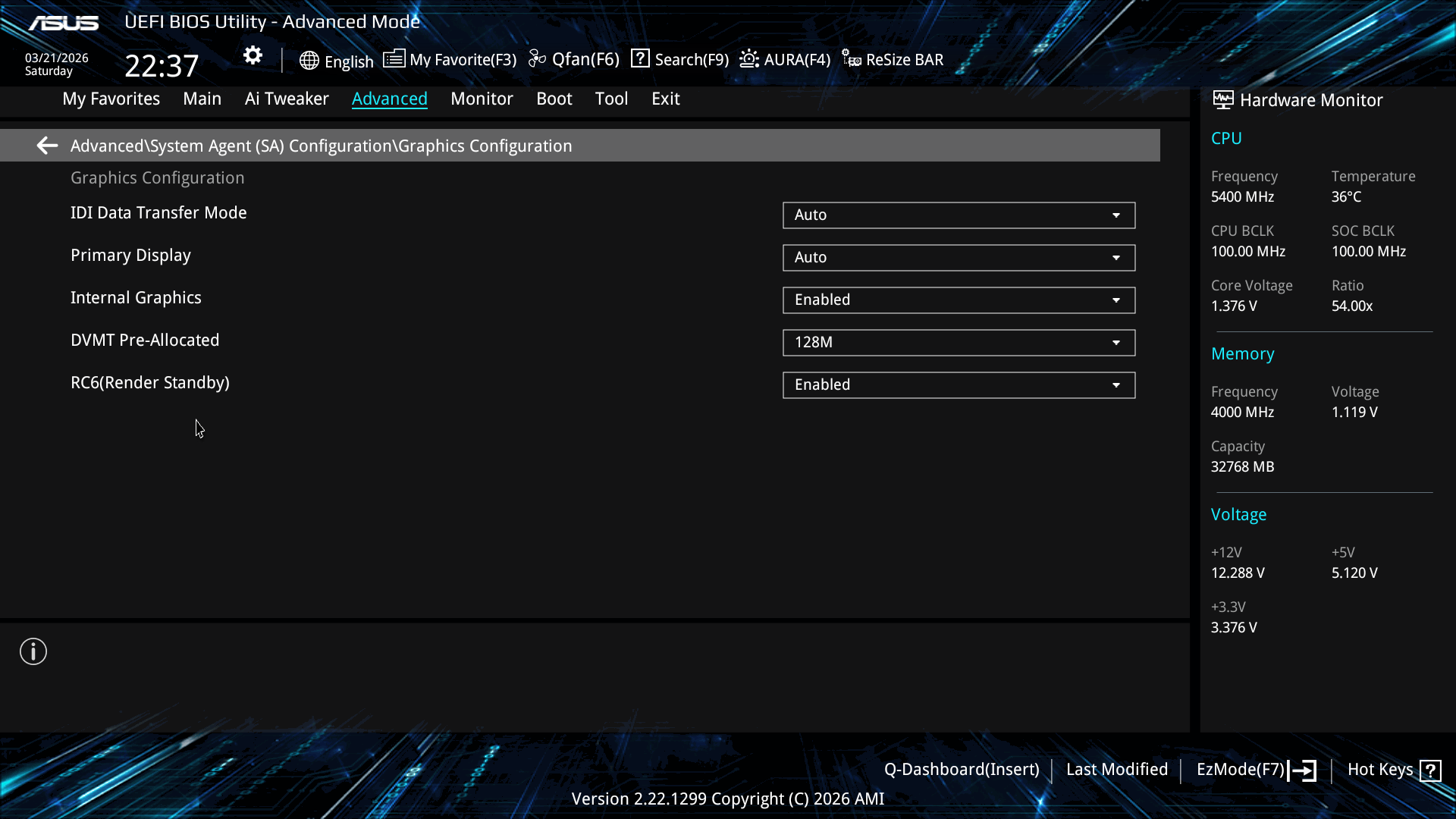

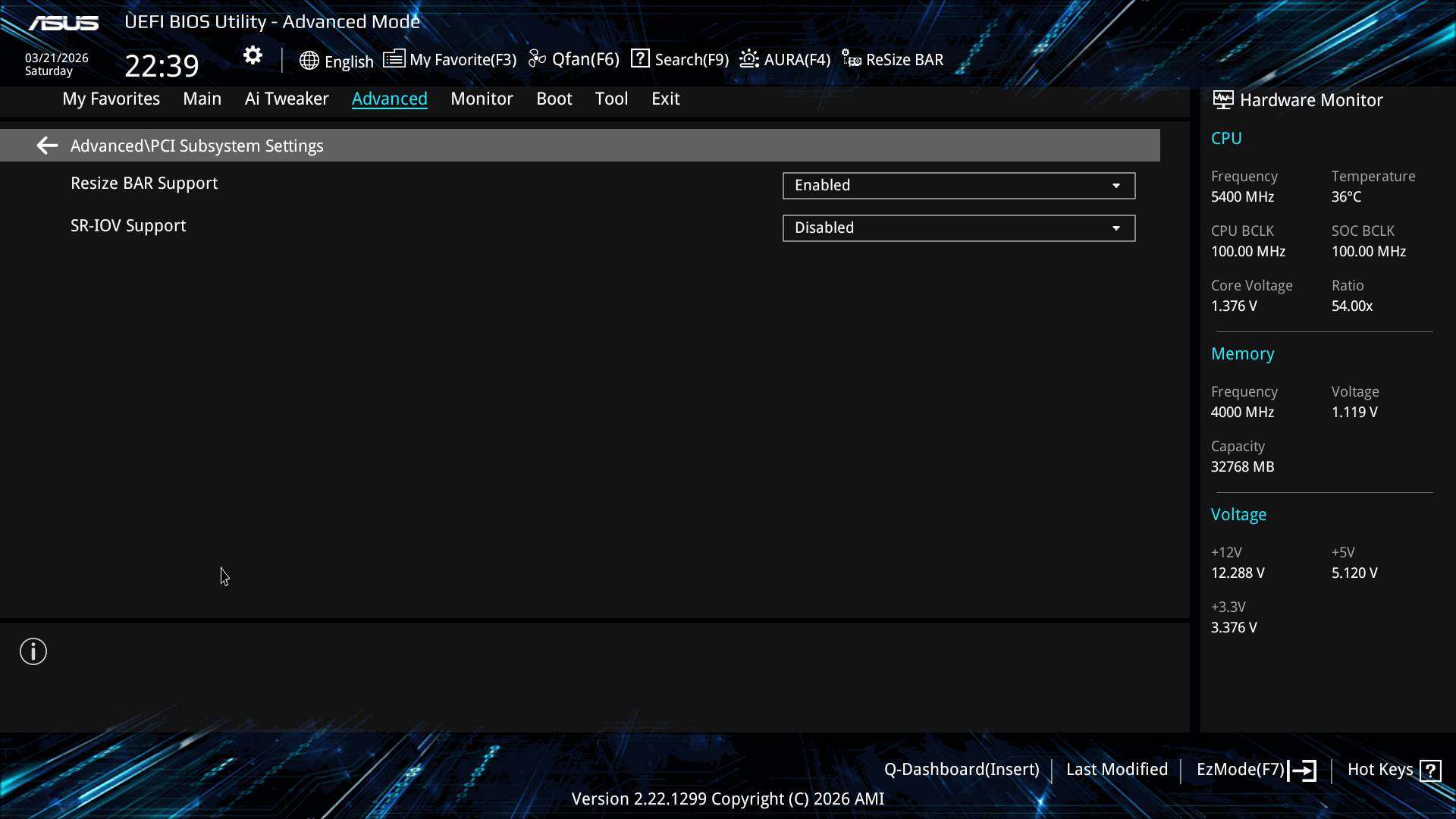

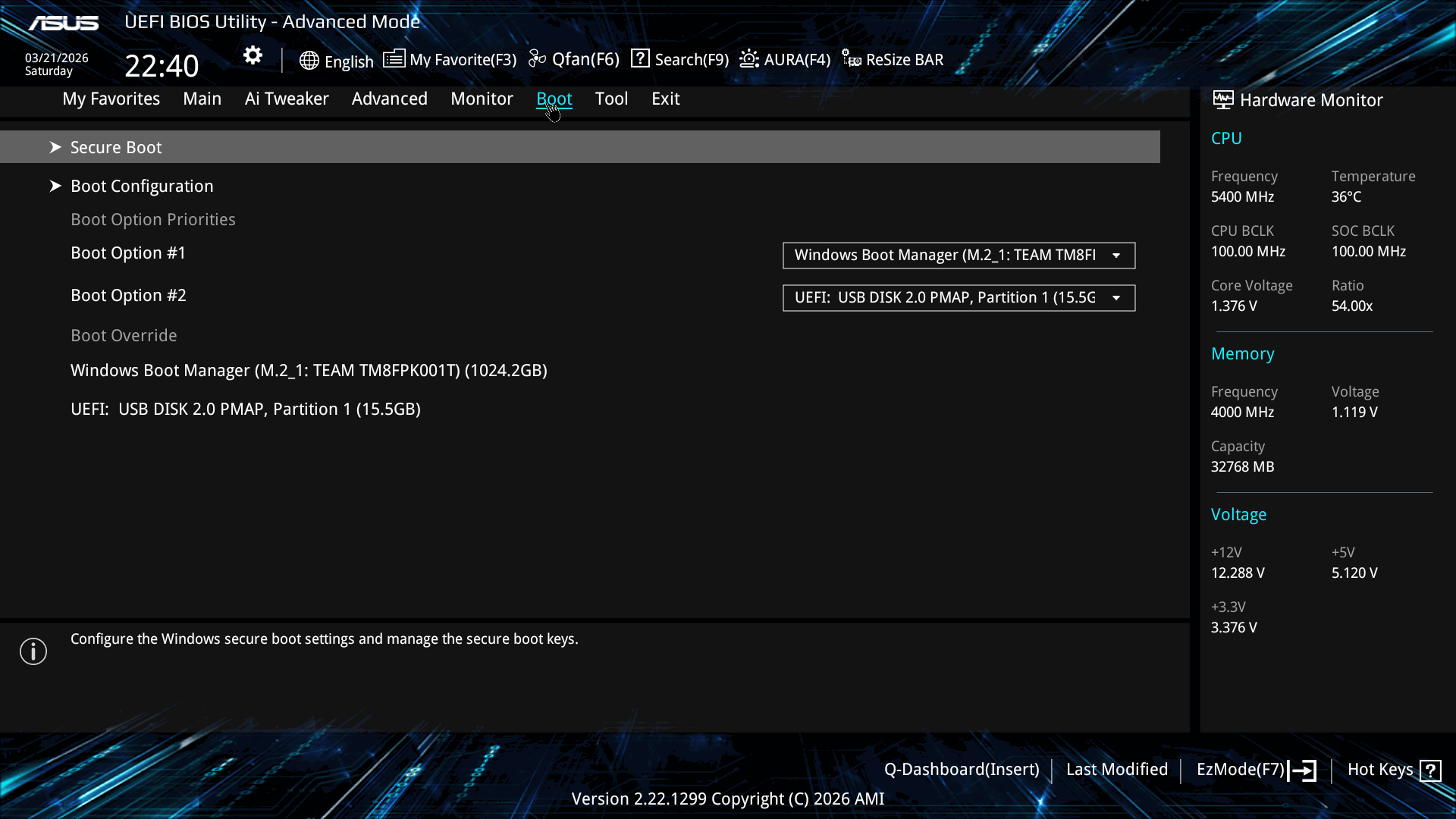

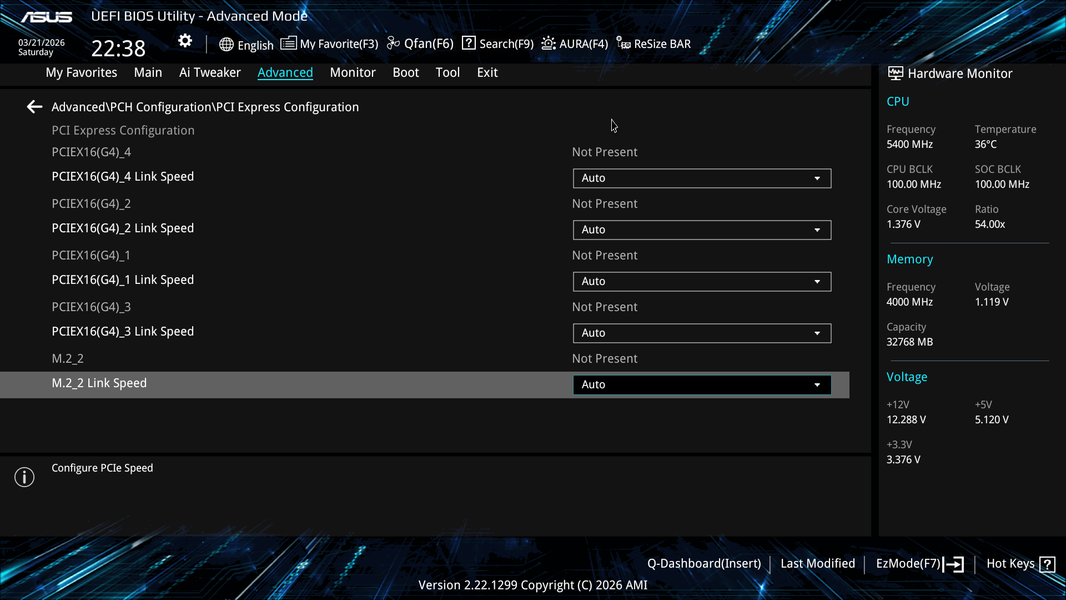

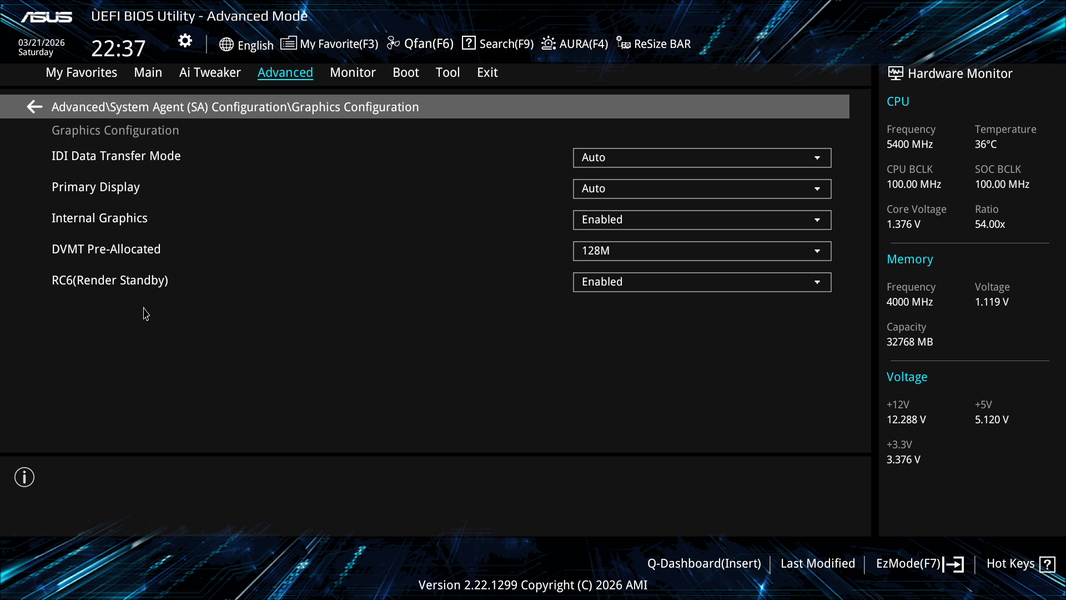

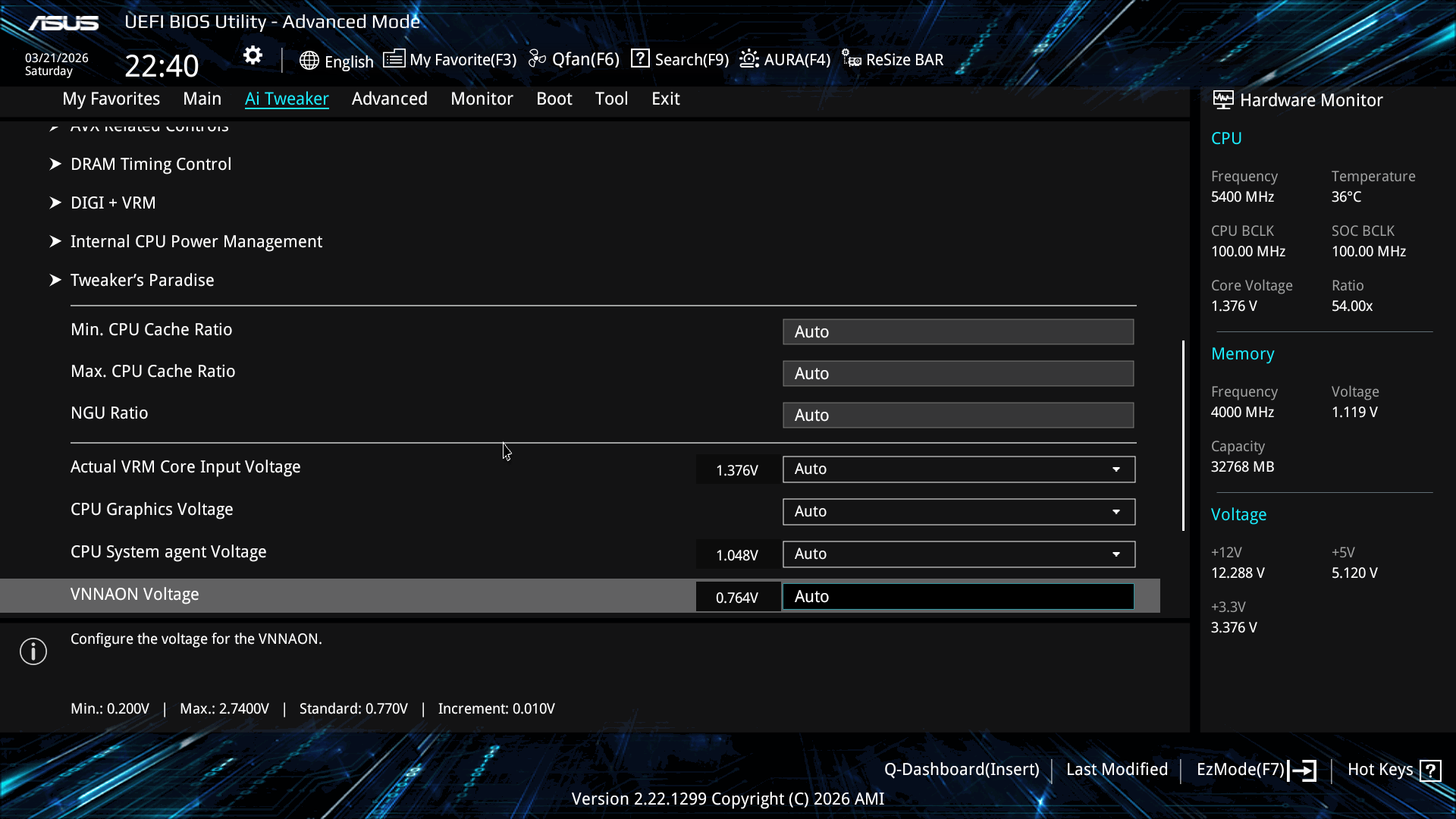

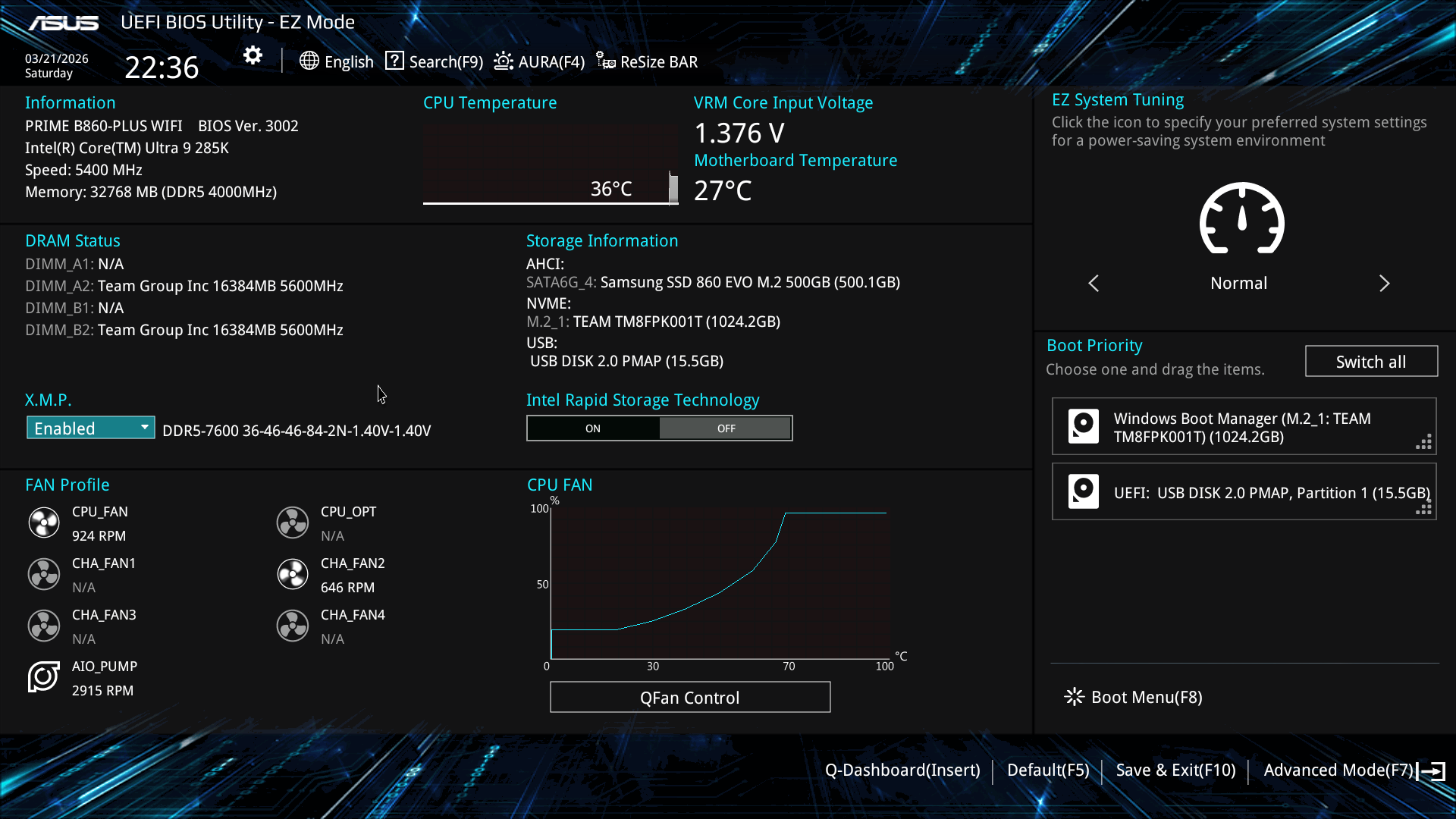

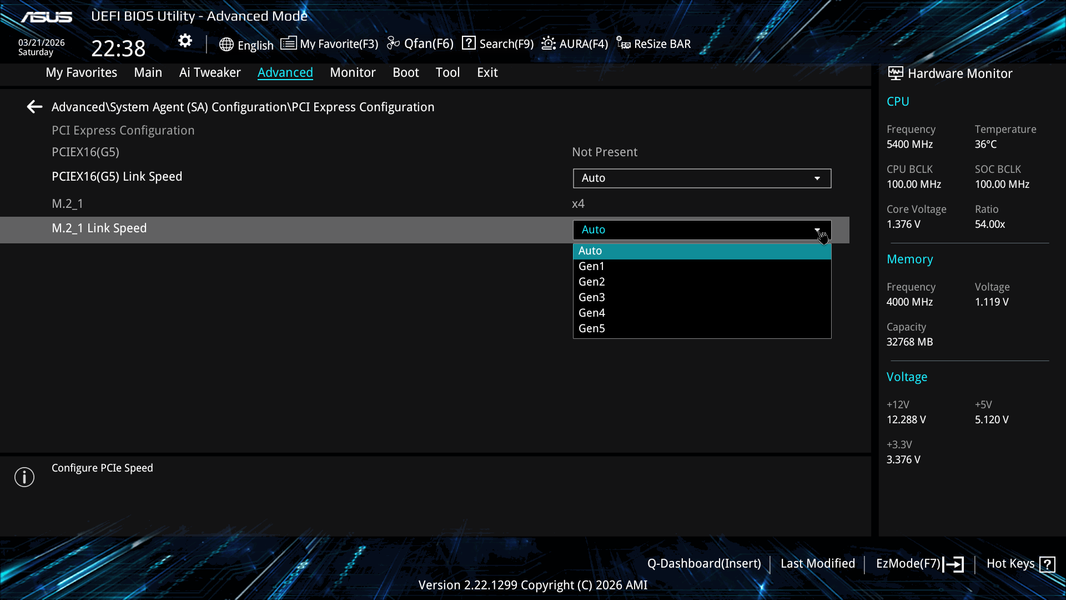

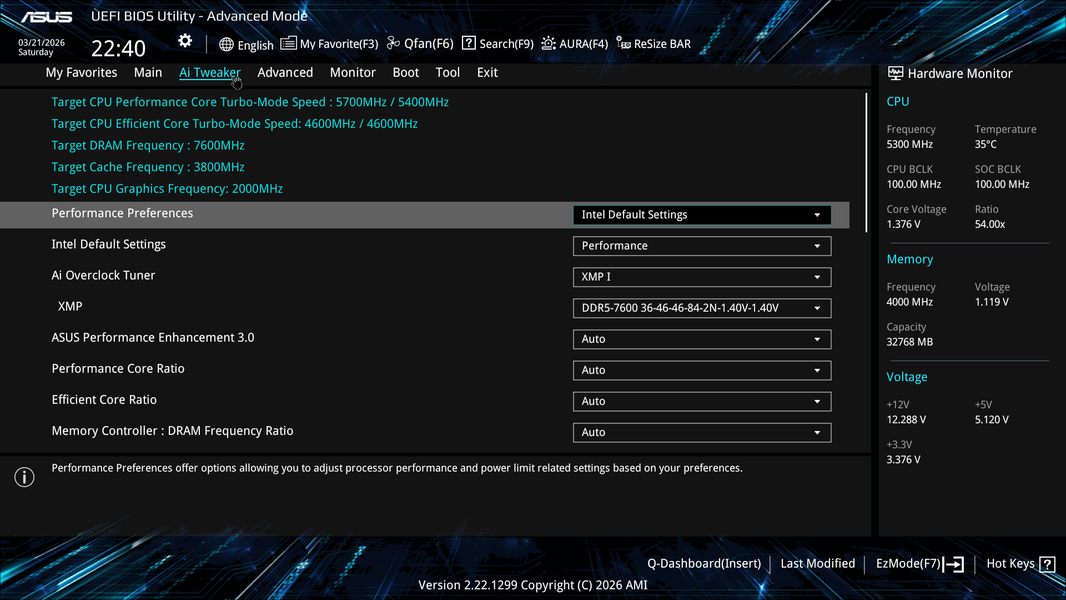

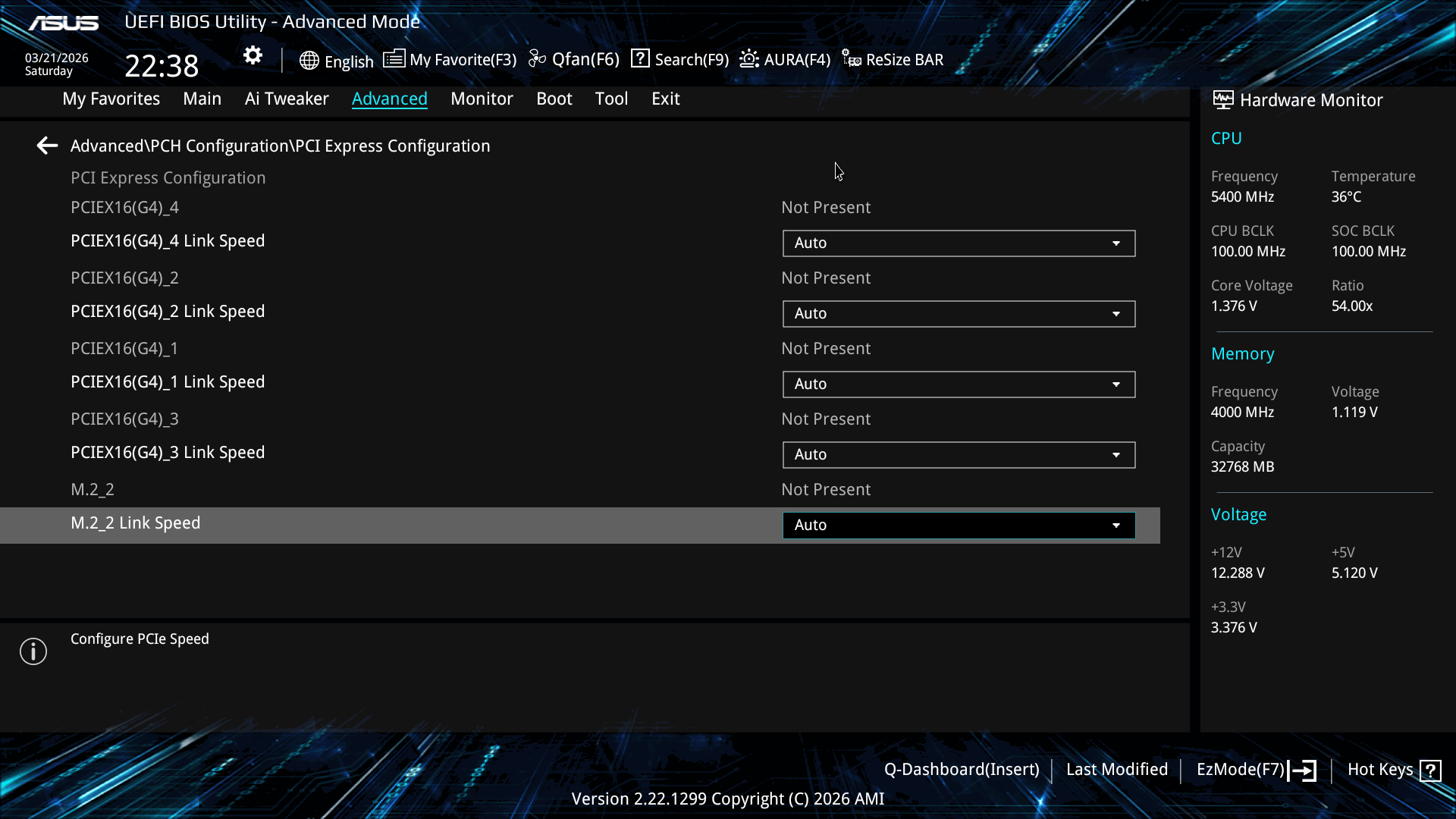

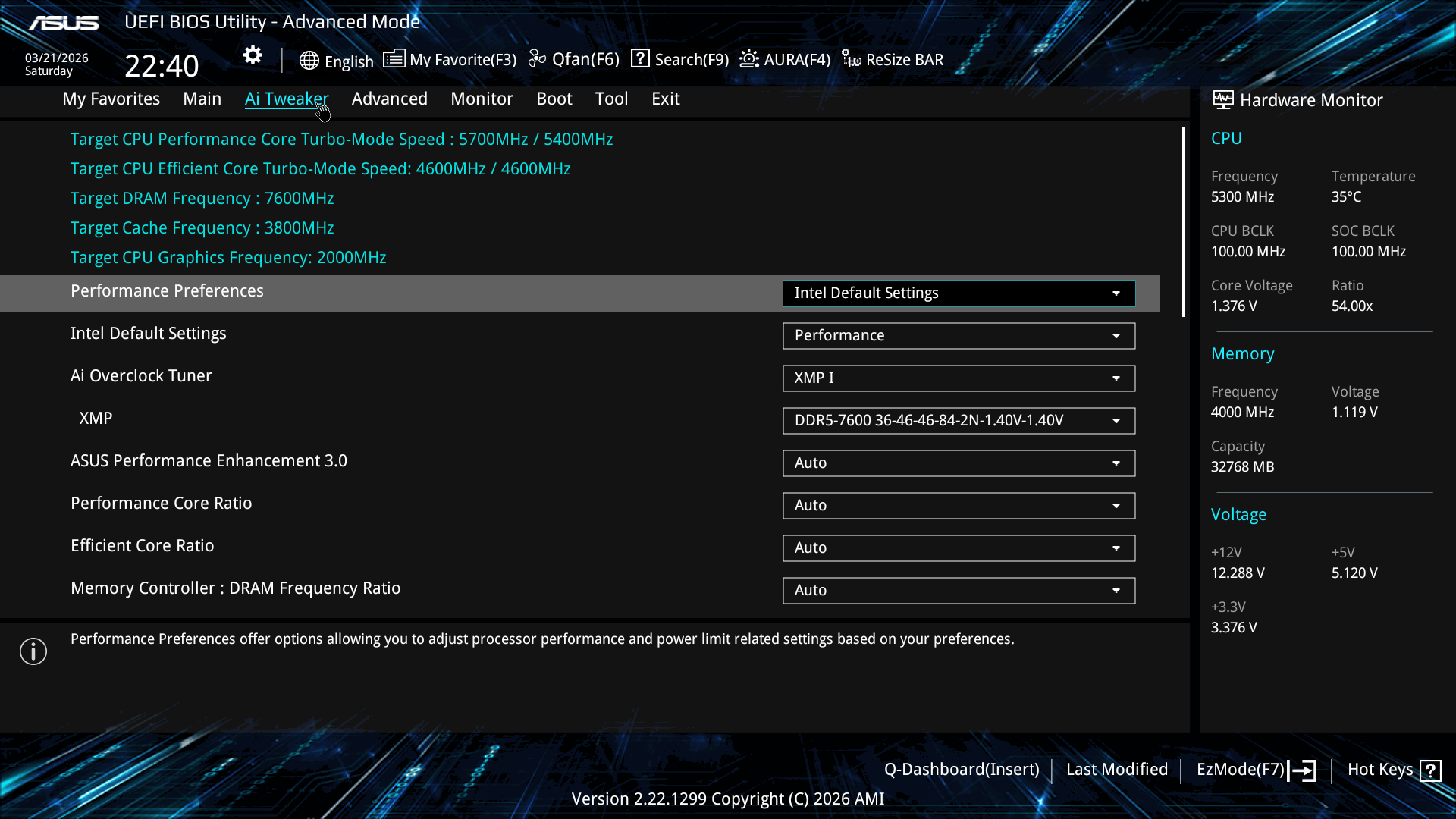

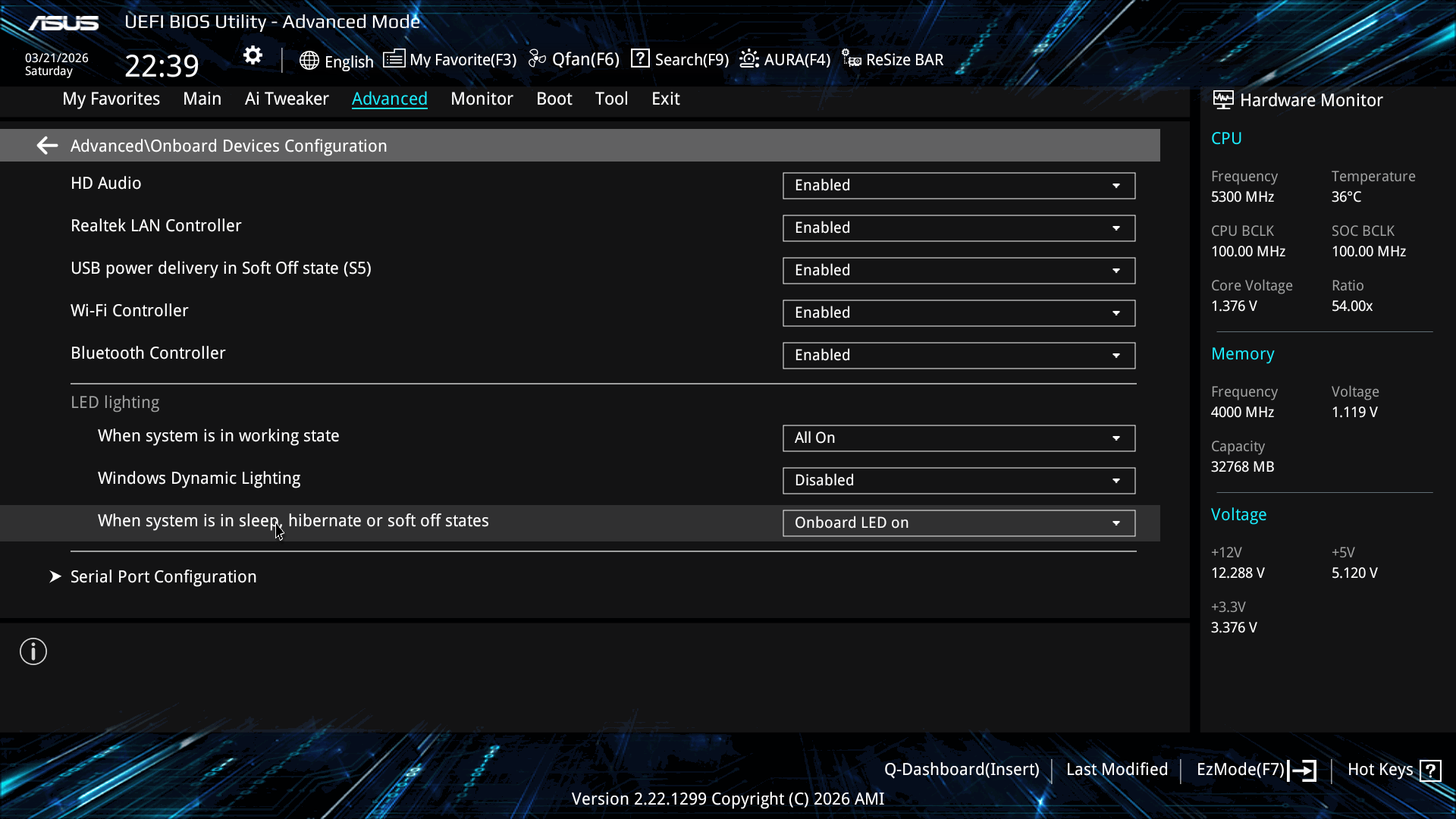

Настройки BIOS

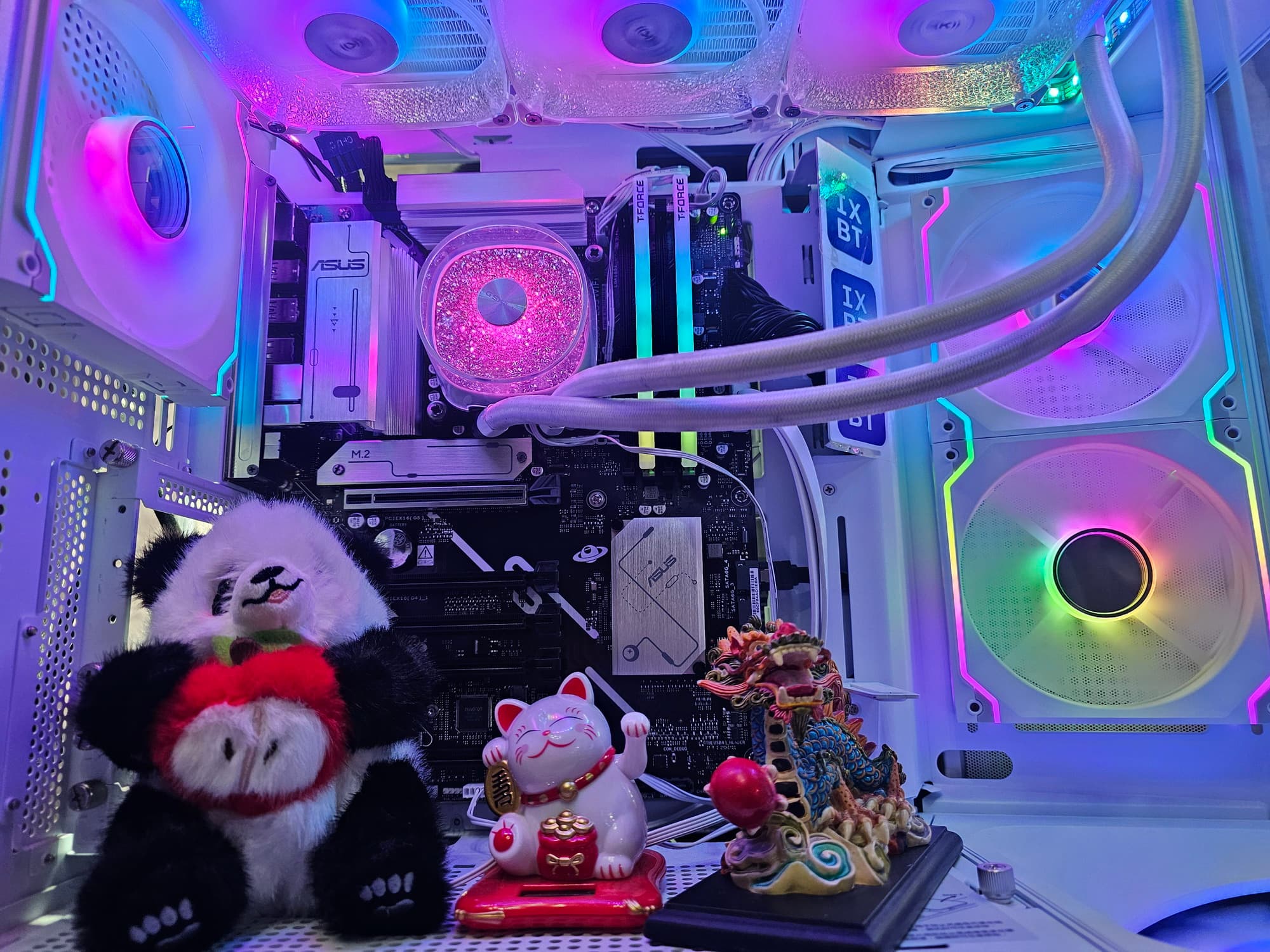

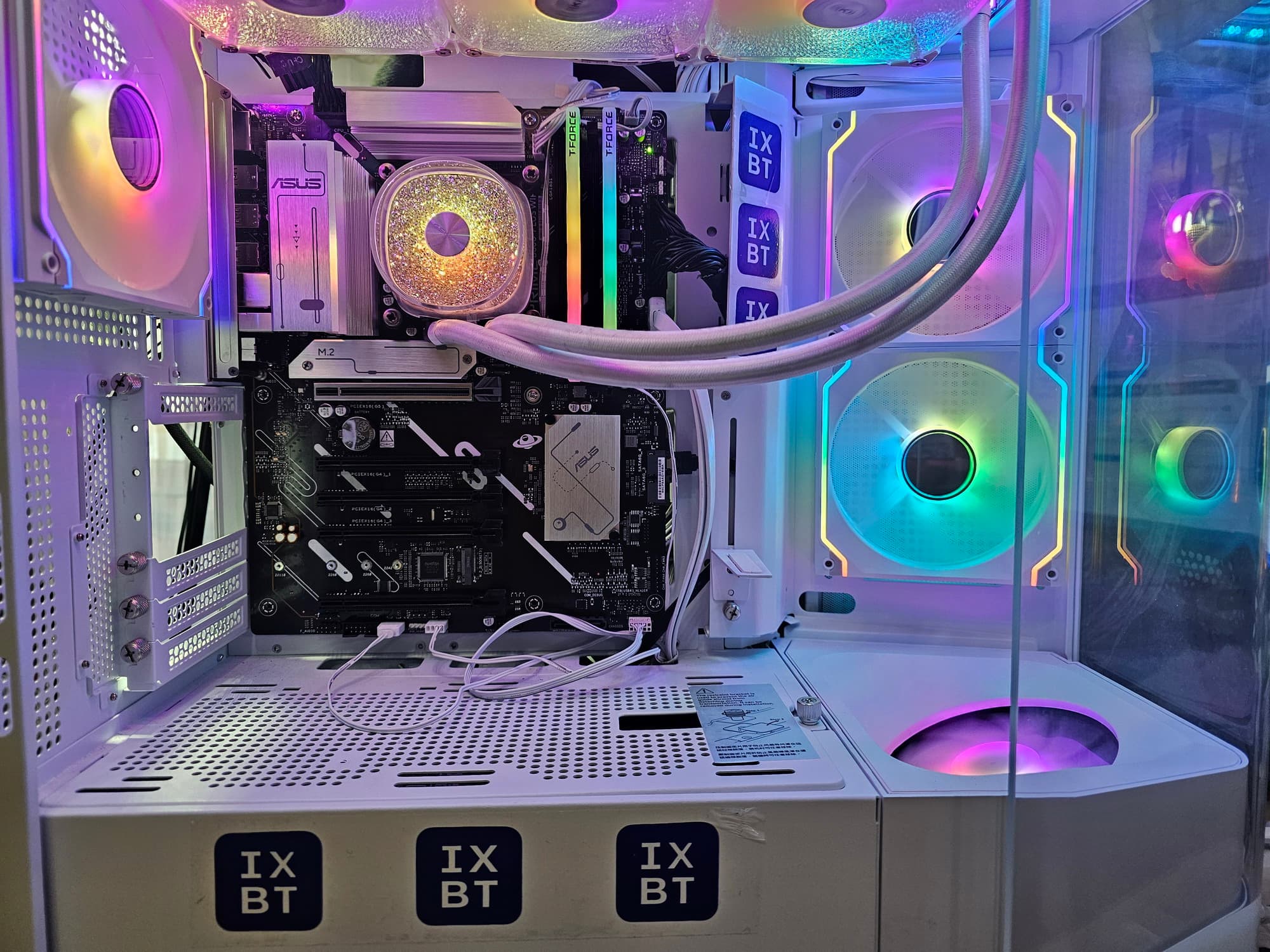

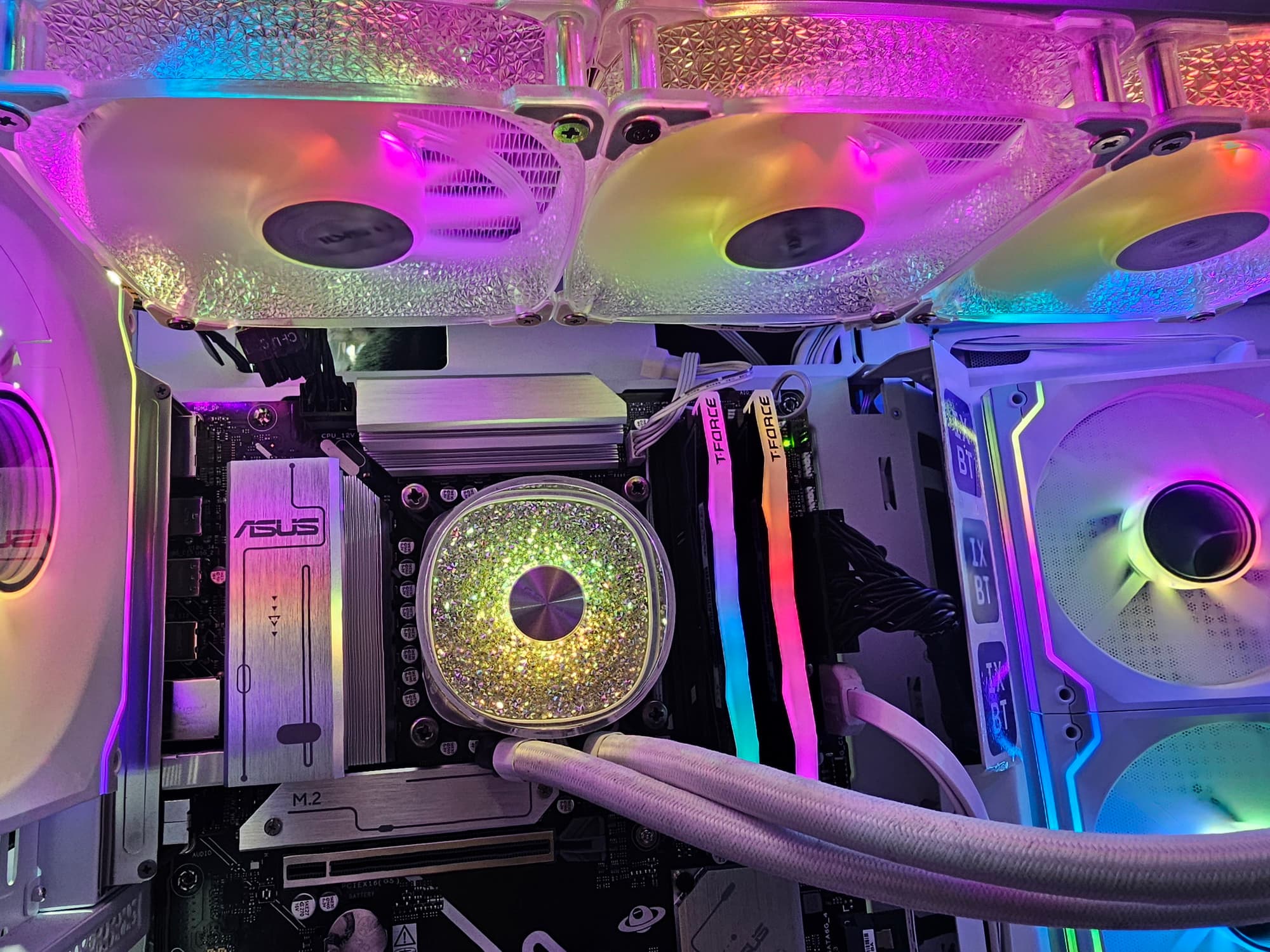

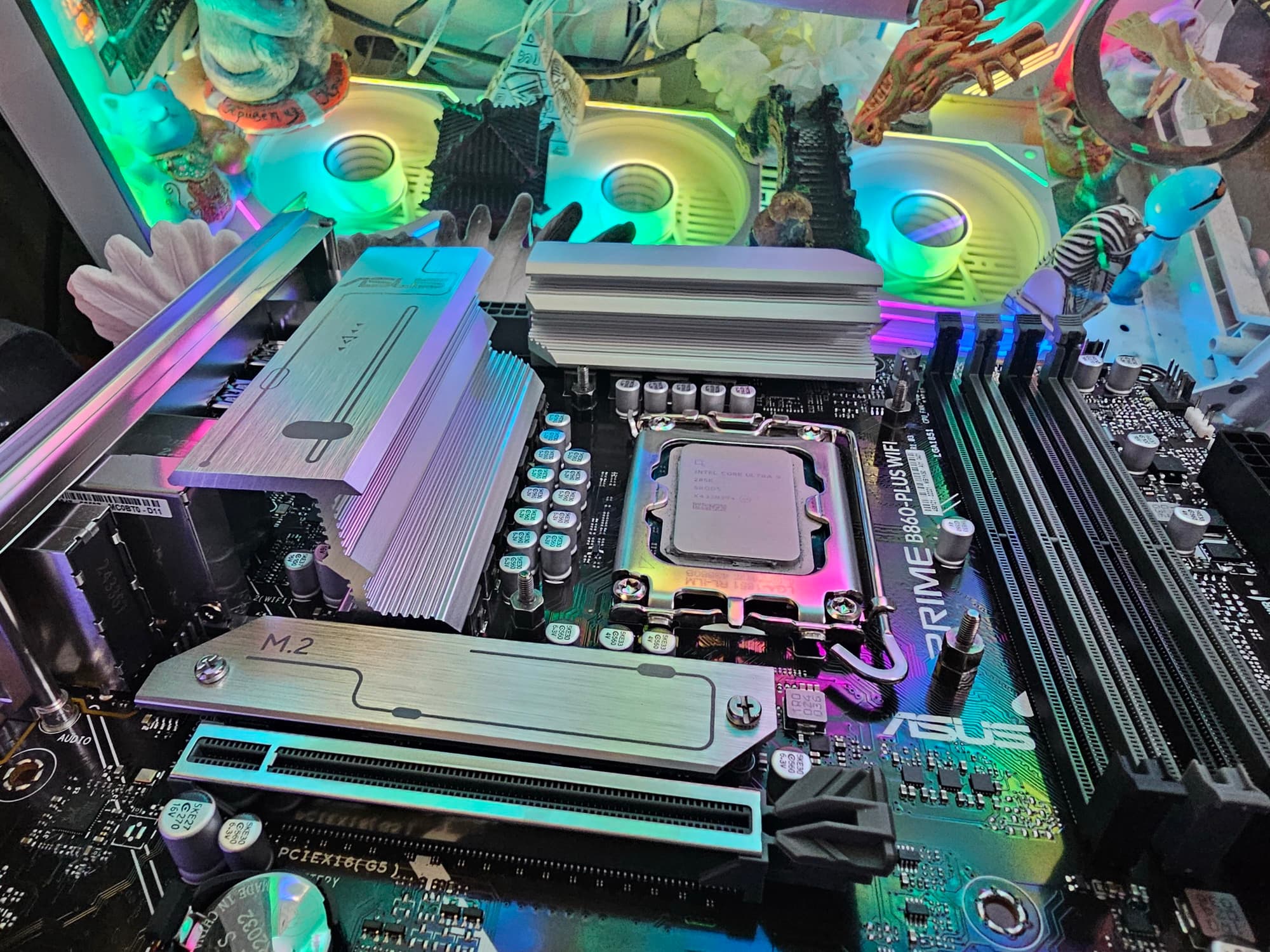

Работоспособность

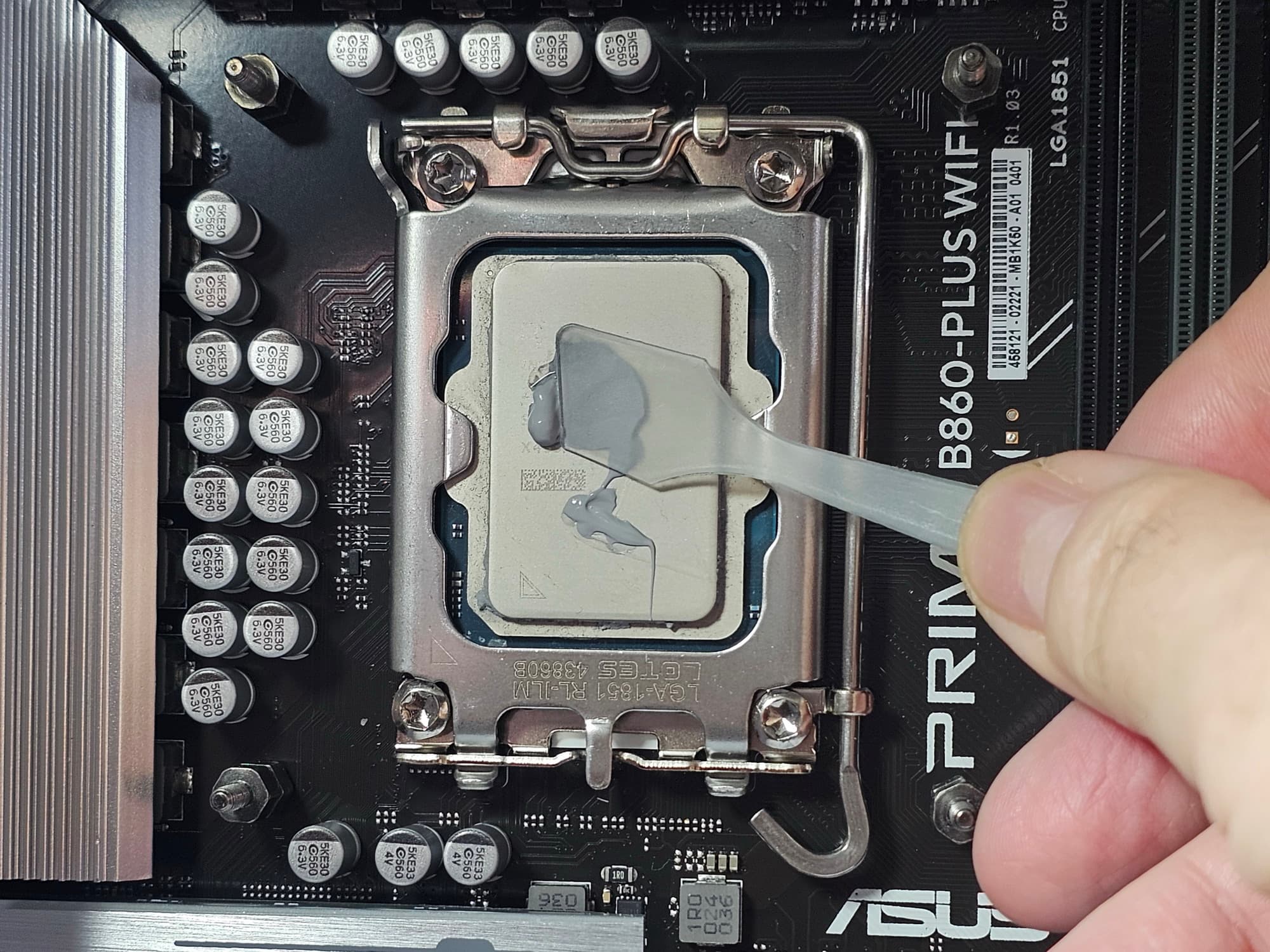

По техническим причинам скриншот мониторинга работы платы утерян. Запускаем все в режиме по умолчанию (в BIOS – профиль от Intel) . Затем нагружаем тестами OCCT.
В режиме авторазгона мы получили до 4,5 ГГц по P-ядрам, и 4.0 ГГц по всем Е-ядрам. Потребление процессора достигало почти 160 Вт. Отмечу, что профиль в BIOS – тот, что рекомендует Intel. Разумеется, продвинутые пользователи сразу поймут, что у данной платы с ее относительно скромной системой питания глупо ожидать приличного авторазгона.
Еще раз повторю, что многое в авторазгоне зависит от системы питания. Все ШИМ-контроллеры программируемые, вся информация о них – в UEFI BIOS, откуда и приходят режимы работы CPU в том или ином случае.
Выводы
Asus Prime B860-Plus WiFi — не слишком дорогая материнская плата не слишком высокого уровня для платформы Intel LGA1851, относящаяся к серии Prime. На момент публикации обзора ее розничная стоимость начиналась от 18 тысяч рублей.
У нее 13 портов USB разных видов, включая 1 USB 3.2 Gen2×2 (в виде порта Type-C), 2 USB 3.2 Gen2 (в виде портов Type-A и 4 USB 3.2 Gen1. Также плата предлагает слот PCIe х16, получающий от процессора 16 линий PCIe 5.0, слот PCIe x4 и три слота PCIe x1 (последние четыре подключены к чипсету линиями PCIe 4.0). Из 2 слотов M.2 один подключен напрямую к процессору линиями PCIe 5.0, а другой — к чипсету B860 линиями PCIe 4.0.
Плата также обладает 4 портами SATA и 7 разъемами для вентиляторов. Система питания процессора удовлетворительная, явно рассчитанная на процессоры среднего и начального уровней. Не все слоты M.2 имеют радиаторы. Сетевые возможности включают проводной контроллер 2,5 Гбит/с и беспроводной Wi-Fi 6E + Bluetooth 5.3. В числе плюсов платы можно упомянуть возможности для подключения дополнительных ARGB/RGB-устройств.
