Набор активной 2.1-акустики Altec Lansing ACS48


Каждый пользователь, приобретающий мультимедийную акустику, задаётся вопросом о её размещении на своем рабочем столе. Те, кто об этом не задумывается, по-видимому располагают достаточным количеством свободного места. К сожалению не каждый может себе позволить установить рядом с монитором громоздкие колонки, да и в случае отдельно имеющейся акустики для качественного прослушивания музыки такая надобность просто отпадает. Что же делать людям, не желающим убивать свой слух маленькими звукоимитаторами?

Как раз для подобного случая компания Altec Lansing разрабатывает нехитрые наборы акустики, легко умещающиеся на рабочем столе и при этом довольно прилично звучащие. Один из них, а именно ACS48, нам и предстоит сегодня протестировать.

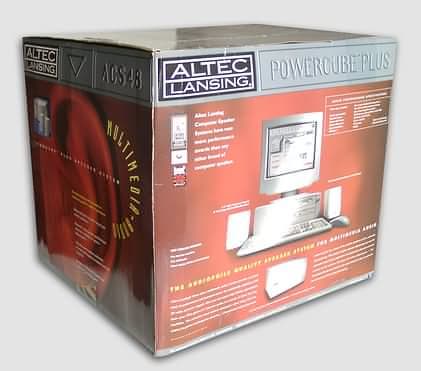

Комплект поставляется в красивой красной коробке с рекламными надписями. Несмотря на небольшой размер сателлитов комплекта сама упаковочная коробка достаточно громоздкая из-за сабвуфера. Но её вес в целом небольшой.

Комплектация

Внутри этой коробки можно обнаружить следующие компоненты:

  • два спикера;
  • сабвуфер;
  • соединительный провод (миниджек на миниджек);
  • руководство пользователя (на шести языках, исключая русский).

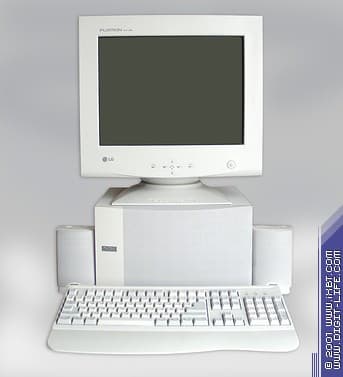

Для того, чтобы вы смогли увидеть натуральную величину набора, мы разместили его на рабочем столе рядом с семнадцатидюймовым монитором LG Flatron (на фото монитор стоит аккурат на сабвуфере).

Но такое расположение не для всякого пользователя будет приемлемым. На наш взгляд сабвуфер удобнее будет расположить внизу под столом.

Сабвуфер

Стенки сабвуфера толщиной 13 мм сделаны из дерева. По внешним признакам акустическое оформление сабвуфера можно отнести к схеме с фазоинвертором. Фактически, это полноценная Hi-Fi колонка, лишённая высокочастотного динамика и уверенно воспроизводящая низкие и средние частоты.

Сабвуфер разделен на две акустические камеры разных размеров. В камере побольше находится низкочастотная головка не имеющая магнитного экранирования, в маленькой — усилитель. Соединяются эти камеры трубкой, которая полностью располагается в камере с динамической головкой. Фазоинвертор выведенный на заднюю сторону сабвуфера находится в камере с усилителем, и его отверстие с внутренней стороны закрыто крупной решеткой (для предотвращения попадания каких либо предметов внутрь, как раз на плату усилителя).

Диффузор низкочастотного динамика находится не внутри, а выведен на переднюю панель. Это говорит о том, что диффузор принимает непосредственное участие в формировании звука (что даёт более ровную АЧХ в нижнем среднечастотном диапазоне). Диаметр диффузора составляет 152 мм. Гибкий подвес выполнен из резины, что определенно лучше полипропилена. Частота разделительного фильтра, заявленная производителем в паспорте — 150 Гц. Судя по внешнем признакам низкочастотного динамика, такая цифра достаточно правдоподобна и оправдана. Сам диффузор оберегается защитной сеткой, которая выполнена в "бронебойном" стиле (ткань натянута на толстую решетку). Вероятнее всего производитель именно таким образом перестраховался от возможности повреждения диффузора неловким движением ноги.

Как вы уже успели заметить по фотографии, сабвуфер устанавливается на поверхность в горизонтальном положении. Этому способствуют расположенные внизу четыре ножки высотой с сантиметр, почему-то сделанные из пластмассы, так что возможны проблемы с дополнительными резонансами опоры. Учитывая отсутствие альтернативного положения саба, у многих могут возникнуть затруднения с его размещением, так как габариты достаточно велики. Хотя, многим пользователям может оказаться по душе идея использовать саб и в качестве подставки для ног в зимний сезон. :)

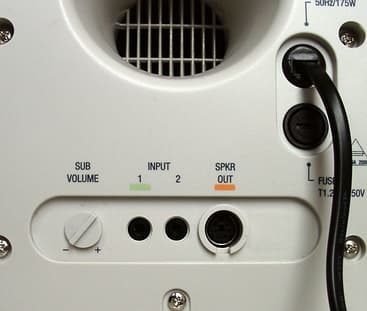

Уровень громкости сабвуфера регулируется отдельной ручкой, находящейся на задней панели. Сразу же представляется, как пользователь лезет под стол, чтобы отрегулировать громкость. Сзади также расположен разъем для подключения блока управления, который находится в одном из спикеров, и два входа (разъёмы миниджек). Эти входы эквивалентны друг другу. Если подавать сигналы одновременно с двух источников, они смешиваются.

Из всего, что находится в акустической камере с усилителем, на наш взгляд наиболее любопытным оказалось использование торроидального трансформатора, двух конденсаторов емкостью 4700 мкФ и трех усилительных микросхем от STMicroelectronics.

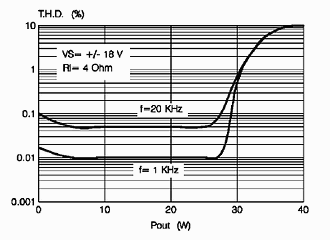

Две микросхемы TDA7296 предназначены для спикеров:

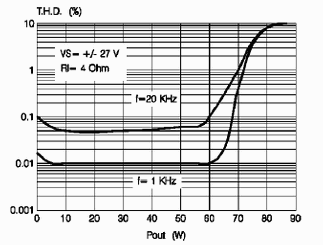

TDA7294 — для низкочастотного сигнала на сабвуфер:

Как видно из графиков зависимости ТHD от мощности, характеристики обоих видов микросхем очень хорошие. При низком значении THD в обоих случаях запаса по мощности хватает с лихвой.

Спикеры

Корпуса сателлитов выполнены из пластмассы белого цвета. За счет этого они будут очень гармонично выглядеть рядом с монитором. Устанавливаются сателлиты на небольшие подставочки, с помощью которых колоночки немного наклоняются назад. Тем самым увеличивается угол и улучшается восприятие высоких частот за счёт коррекции направленности на слушателя. Колоночки можно установить и без подставок, в обоих случаях никаких резиновых ножек не наблюдается. Владельцам можно только посоветовать приклеить их самим. Спикеры являются двухполосными. Частота среза фильтра, указанная в паспорте, составляет 4 кГц. Гибкий подвес среднечастотного динамика выполнен из пропитанной ткани, диаметр бумажного диффузора составляет 76 мм.

Диффузор твитера резиновый. Его диаметр составляет 19 мм. Купол пищалки прикрыт фазовыравнивающим колпачком.

Защитные сетки здесь выполнены также, как на сабе — в "противотанковом" стиле. Нам вообще непонятно, почему многие производители стараются усугубить и так не идеальное звучание колоночек пластмассовыми решётками.

Как мы говорили чуть выше, в одном из спикеров находится блок управления. Так вот, наверху корпуса колоночки расположены две кнопочки, с помощью которых регулируется общая громкость набора. При одновременном нажатии обеих кнопок система включается или выключается. Трудно не согласиться, что выключатель питания здесь выполнен очень удачно. Хотя бы не придется ползти под стол, как в случае с некоторыми наборами, имеющими выключатели питания, а порой и регулятор громкости на сабвуферах.

Спикер с кнопками подключается к сабу толстым пятижильным проводом трехметровой длины. Вторая колоночка подключается к первой проводом с тонковатой изоляцией меньшей длины.

Ну что же, перейдем к самому, пожалуй, интересному моменту — слуховым тестам и измерениям. Напоминаем, что для объективности тестов мы в первую очередь слушали и оценивали качество звучания, а потом уже измеряли АЧХ колонок.

Тестирование в музыке

Как обычно, в качестве тестовых композиций мы использовали музыкальные примеры, отличающиеся друг от друга жанром, динамическим диапазоном, тембральными особенностями и т.д. Для чего мы это делаем? Так как вкусы и пристрастия относительно разнообразных музыкальных стилей и направлений у каждого человека различные, а порой и категоричны, информация о способности воспроизводить музыку, не приемлемую вкусу потенциального слушателя может быть попросту не интересна и скучна.

Давайте сразу оговоримся, что акустические системы подобные ACS48 вряд ли кто то будет использовать для прослушивания классической музыки, исполняемой симфоническим оркестром. Но если вы действительно пойдете на подобный эксперимент, то вам придется столкнутся с рядом потерь в звучании: ощутимая нехватка среднего регистра, своеобразный пластмассовый оттенок спикеров, недостаточный запас по динамике и частотному диапазону, хотя благодаря акустическому оформлению саба (выведенный на переднюю панель диффузор низкочастотного динамика) провала между низкими и средними частотам не наблюдается и звучание внизу вполне сбалансированное.

Нужно отметить наши впечатления относительно звучания саба при воспроизведении музыки современных исполнителей с использованием "живых" музыкальных инструментов. Довольно сочный и приятный тембр нижнего регистра не утомляет слух. Более того, можно достаточно точно определить высоту звука с его составляющими.

Музыкальные поп-композиции с небольшим динамическим диапазоном, которые можно услышать практически везде, звучат в исполнении ACS48 очень неплохо. Как и в предыдущих случаях, местами немного не хватает средних. Что касается высоких, то искажений в них не ощущается. На фоне всего диапазона воспроизводимых частот высокие не теряются и не выпирают. Сабвуфер, демонстрирует свои возможности очень достойно, во всем сегодняшнем музыкальном тестировании он получает, пожалуй, самую высокую оценку.

Очень злой редактор: Саб у ACS48 звучит очень клёво! Другим производителям акустики впору поучиться у Altec как нужно делать сабвуферы. Двухполосные сателлиты означают то, что в них установлены две пищалки — одна побольше, другая поменьше. Основная же колонка — это сабвуфер. Решение довольно удачное — хорошо прослушивается весь диапазон частот. Ещё бы сателлиты поставить деревянные и было бы совсем замечательно. С колонками от Creative сравнивать довольно трудно, да и 2.1 против 5.1 пожалуй что бессмысленно. Ждём в следующем году 5.1-набор от Altec, тогда и поговорим. В целом ACS48 — набор удачный, хотя и дороговатый. Хвалить и петь дифирамбы в общем то бестолку, это надо слушать самому. Звучит этот набор раз в 10 лучше, чем выглядит.

Тестирование в играх

После прослушивания звучания колонок в различных играх, таких как Return to Castle Wolfenstein, MaxPayne, Soldier of Fortune, UT, Q3, ПЗ, Демиурги мы пришли к следующим выводам. Набор ACS48 проявил себя достойно. Все звуки прослушиваются вполне отчетливо. Нижний регистр охватывается в полной мере, что для многих динамичных игр просто необходимо. Да и, учитывая отсутствие регуляторов тембра, диапазон воспроизводимых частот для подобного класса акустики сбалансирован очень неплохо.

Немного портит картину пластмассовый оттенок, который особенно прослушивается в играх с более богатым музыкальным сопровождением (к примеру, в исполнении симфонического оркестра).

В целом, звучание достаточно приличное, а запаса по громкости хватит, чтобы озвучить компьютерный уголок и комнату небольших размеров.

Измерения АЧХ

Тестирование происходило по устоявшейся методике, изложенной, к примеру, здесь.


АЧХ спикера ACS48 с защитной сеткой

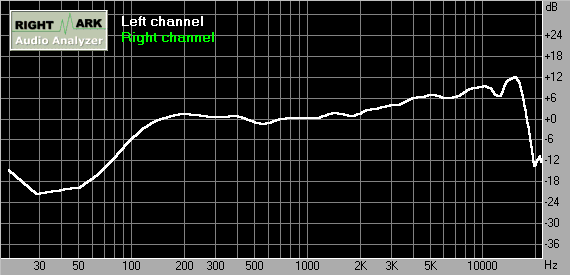

АЧХ спикера ACS48 без защитной сетки

Как видно из графиков, защитные сетки не сильно влияют на АЧХ, при этом заметно небольшое сглаживание в области высоких частот. На слух, это выражено некоторым уменьшением прозрачности звучания, что особенно ощутимо на верхах.

В реальности человеческие уши не направлены непосредственно на диффузор динамиков, поэтому мы приведем АЧХ при положении измерительного микрофона 30 градусов к оси. Это стандартный тест на влияние направленности колонок.

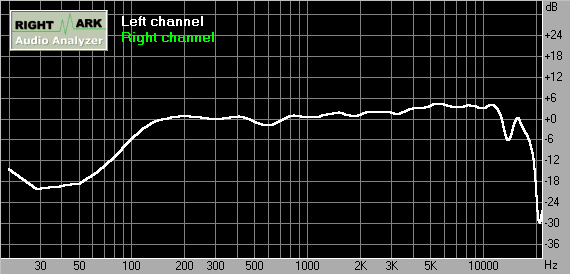

АЧХ спикера ACS48, измеренная под 30 градусов к оси

100Гц — 18кГц ±6дБ. Да, подобный показатель АЧХ очень неплох. Но не надо забывать, что одной только ровной АЧХ недостаточно. На восприятие также сильно влияет фазовая точность и количество искажений в сигнале.

Посмотрим на АЧХ сабвуфера. Для её измерения подавался сигнал swept sine (синусоидальный сигнал с постоянной амплитудой, нарастающий по частоте по логарифмическому закону).

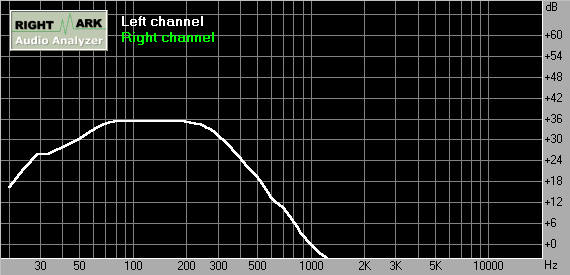

АЧХ сабвуфера ACS48 со стороны динамика

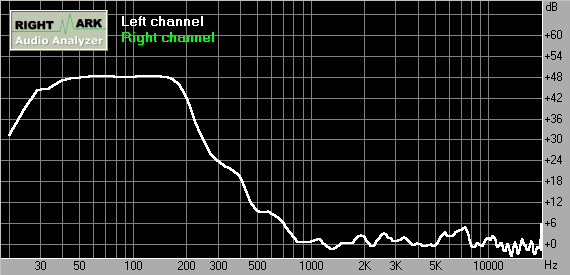

АЧХ сабвуфера ACS48 со стороны фазоинветора

Надо отметить, что АЧХ сабвуфера имеет очень неплохие показатели: графики ровные, без пиков и провалов. То же самое подтверждает и прослушивание.

Итог

Акустическая система ACS48 для своего класса акустики получает очень высокую оценку. Однозначно можно сказать, что использование этого набора будет хорошим выбором для игр и прослушивания музыки на компьютере. Основной минус набора — его довольно высокая цена, порядка $160.

Плюсы

  • неплохое для своего класса звучание;
  • эргономичность;
  • оригинально выполненный блок управления громкостью и питанием;
  • выведенный наружу низкочастотный динамик;
  • хорошие усилительные микросхемы;
  • возможность одновременного воспроизведения звука с двух источников.

Минусы

  • отсутствие ножек у спикеров;
  • неудобно расположенный регулятор громкости сабвуфера;
  • отсутствие вертикального положения сабвуфера;
  • пластмассовые ножки саба.



Активная 2.1-акустика Altec Lansing ACS48 предоставлена компанией Альянс



22 декабря 2001 Г.
