ЖК-монитор ViewSonic VG2433Smh


Данную модель производитель позиционирует как экономичное решение для корпораций и предприятий малого бизнеса, а также для образовательных и государственных учреждений. Под экономичностью подразумевается возможность снижения энергопотребления и рост производительности труда при использовании этого монитора с IPS-матрицей, эргономичной подставкой и светодиодной подсветкой.

Содержание:

Паспортные характеристики, комплект поставки и цена

Тип матрицыIPS со светодиодной (WLED) подсветкой (срок службы подсветки 30 000 часов)
Диагональ23,6 дюйма / 60 см
Отношение сторон16:9 (521,28×293,22 мм)
Разрешение1920×1080 пикселей
Шаг пикселей0,2715 мм
Яркость250 кд/м²
Контрастность1000:1, динамическая 50 000 000 : 1
Углы обзора178° (гор.) и 178° (верт.)
Время отклика4 мс (от серого к серому — GTG)
Количество отображаемых цветов16,7 млн. (24 бита)
Интерфейсы
  • Видеовход VGA
  • Аудио/видеовход HDMI
  • Видеовход DVI-D
  • Аудиовход (гнездо 3,5 мм миниджек)
  • Выход на наушники (гнездо 3,5 мм миниджек)
Совместимые видеосигналы VGA — до 1920×1080/60 Гц (Отчет MonInfo)
HDMI — до 1920×1080/60 Гц (Отчет MonInfo)
DVI-D — до 1920×1080/60 Гц (Отчет MonInfo)
Акустическая системаВстроенные громкоговорители, 2×2 Вт
Особенности
  • Подставка: поворот вправо-влево 340°, наклон 5° вперед и 25° назад, подъем 100 мм, переворот в портретную ориентацию
  • Разъем для кенсингтонского замка
  • 100×100 мм площадка VESA для настенного монтажа
Размеры (Ш×В×Г) 566×382×204 мм с подставкой
566×343×51 мм без подставки
Масса 5,53 кг с подставкой 3,95 кг без подставки
Потребляемая мощность22 Вт (типично), менее 0,5 Вт в режиме ожидания
Напряжение питания 100—240 В, 50/60 Гц
Комплект поставки (необходимо уточнять перед покупкой)
  • Монитор
  • Основание подставки
  • Кабель питания (на евровилку)
  • Кабель HDMI
  • Видеокабель DVI-D
  • Видеокабель VGA
  • Аудиокабель 3,5 мм миниджек
  • Краткое руководство пользователя
  • CD-ROM с ПО, драйвером и руководством пользователя
Ссылка на сайт производителяwww.viewsoniceurope.com/ru
Средняя цена по данным Яндекс.МаркетT-11865503
Предложения по данным Яндекс.МаркетL-11865503-10

Внешний вид

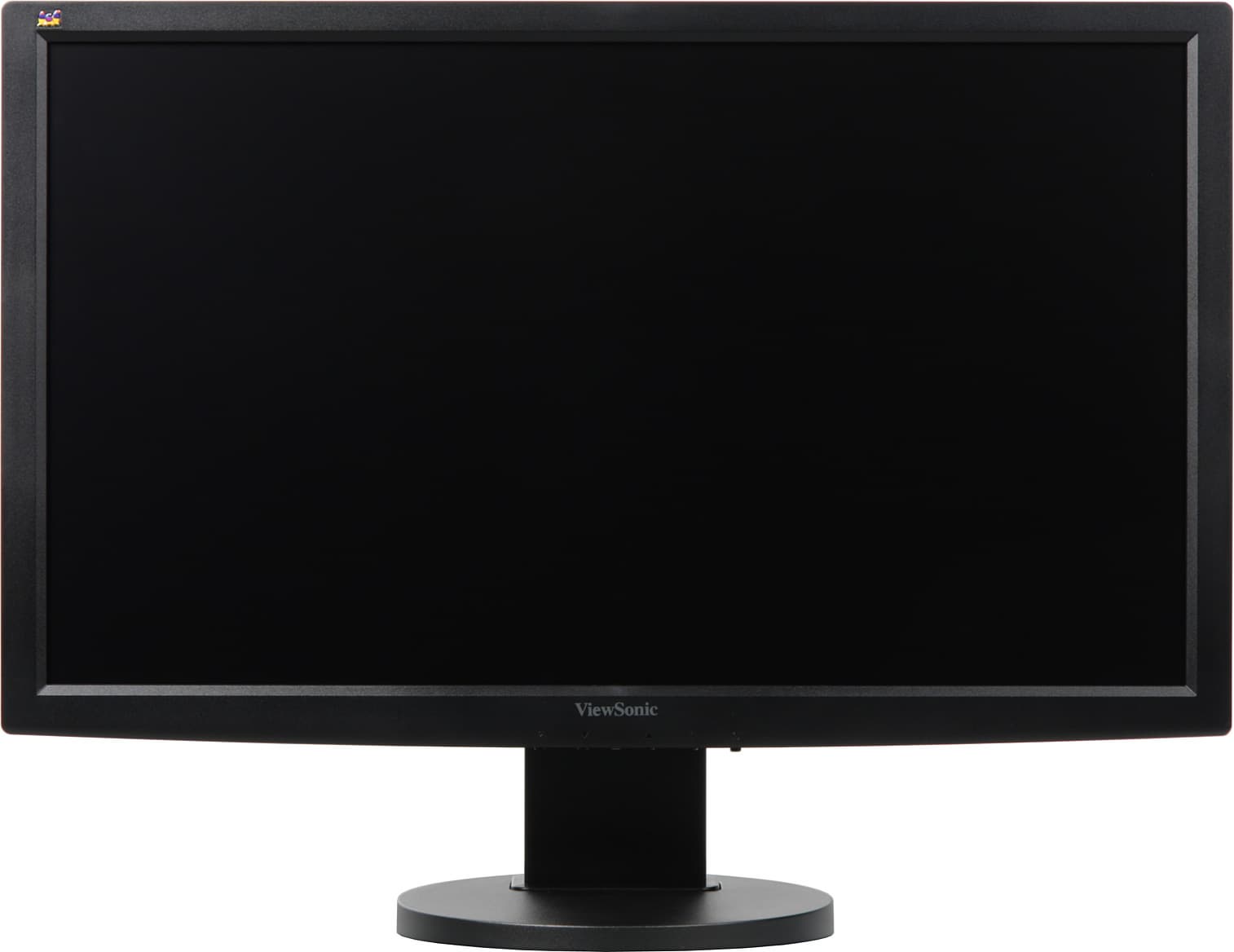

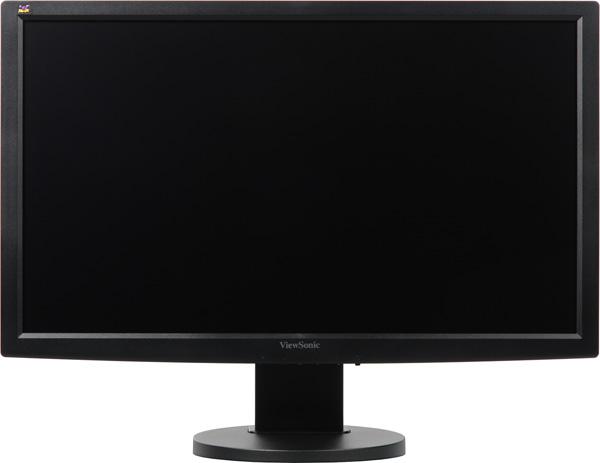

ЖК-монитор ViewSonic VG2433Smh, вид спереди

Дизайн строгий и утилитарный, даже немного громоздкий, украшательств минимум. Внешние панели монитора изготовлены из черного матового пластика, при этом большая часть задней панели имеет крупную хаотичную фактуру. Внешняя поверхность матрицы черная, полуматовая (больше матовая, чем зеркальная), и по ощущениям внешний слой матрицы относительно жесткий.

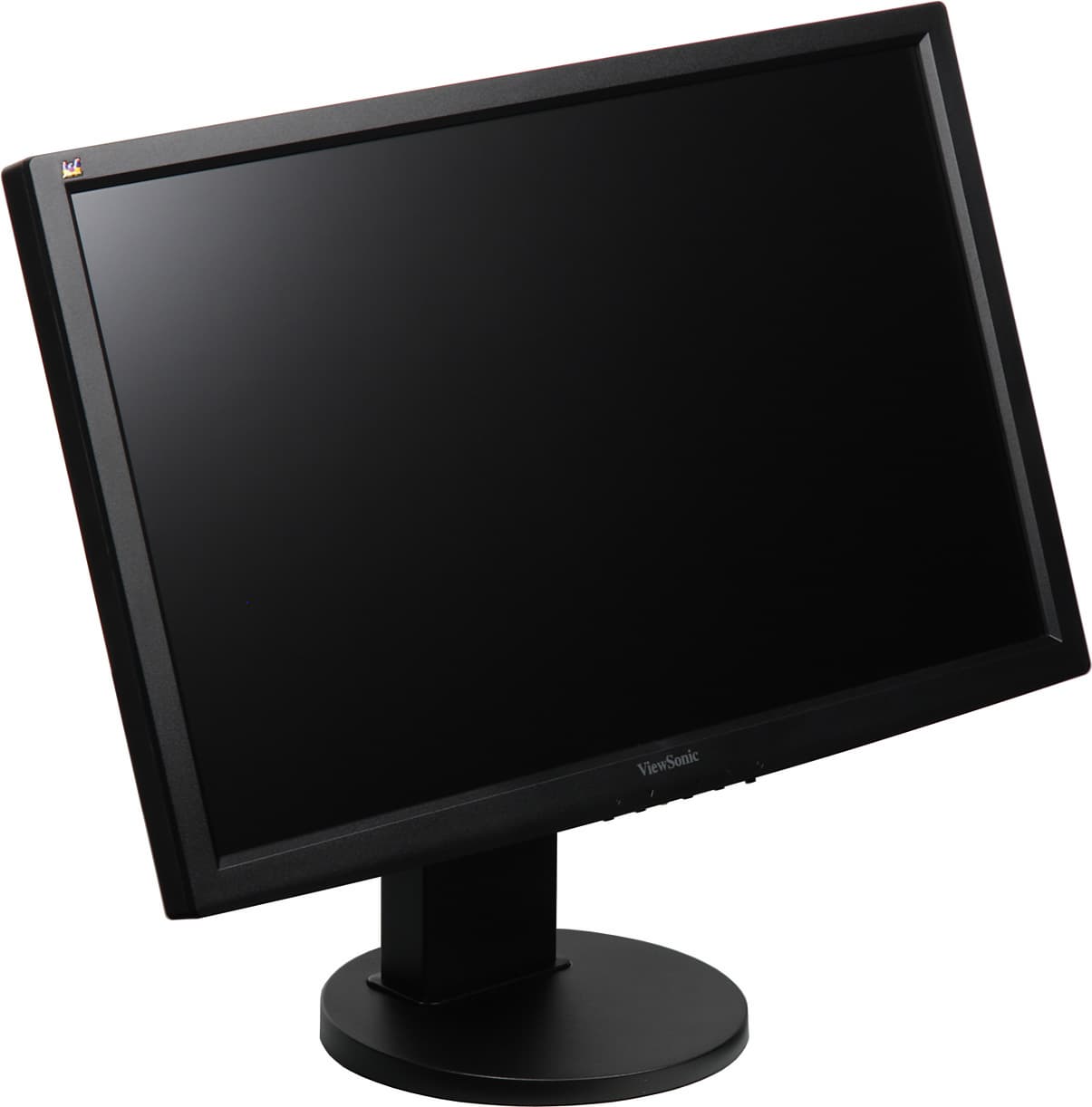

ЖК-монитор ViewSonic VG2433Smh, общий вид

По центру на нижнем торце есть пять кнопок управления, а между ними молочно-белый рассеиватель индикатора состояния. Значки кнопок просто выдавлены спереди на фронтальной рамке, а потому трудно читаемые.

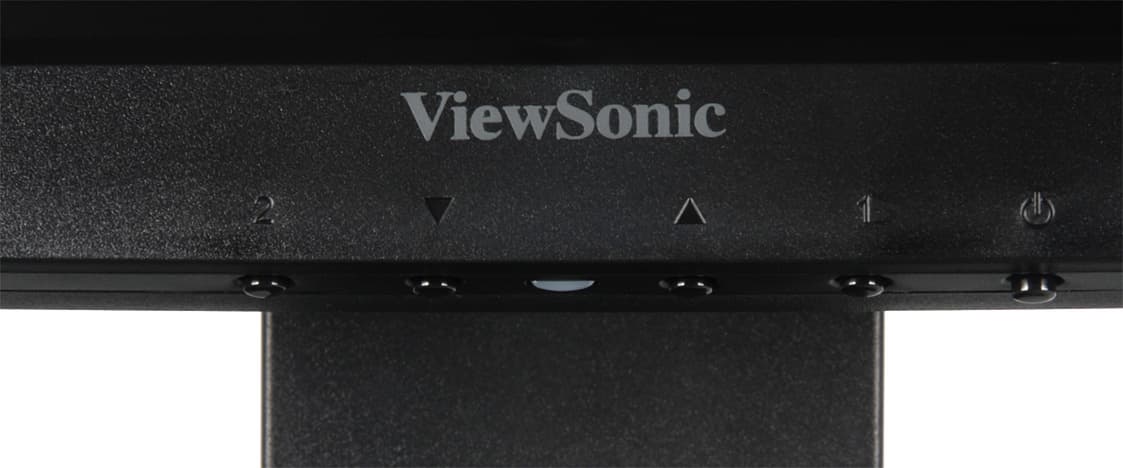

ЖК-монитор ViewSonic VG2433Smh, контрольная панель

Разъем питания и интерфейсные разъемы находятся в нише на задней панели и ориентированы вниз. Также на задней панели можно обнаружить разъем для кенсингтонского замка.

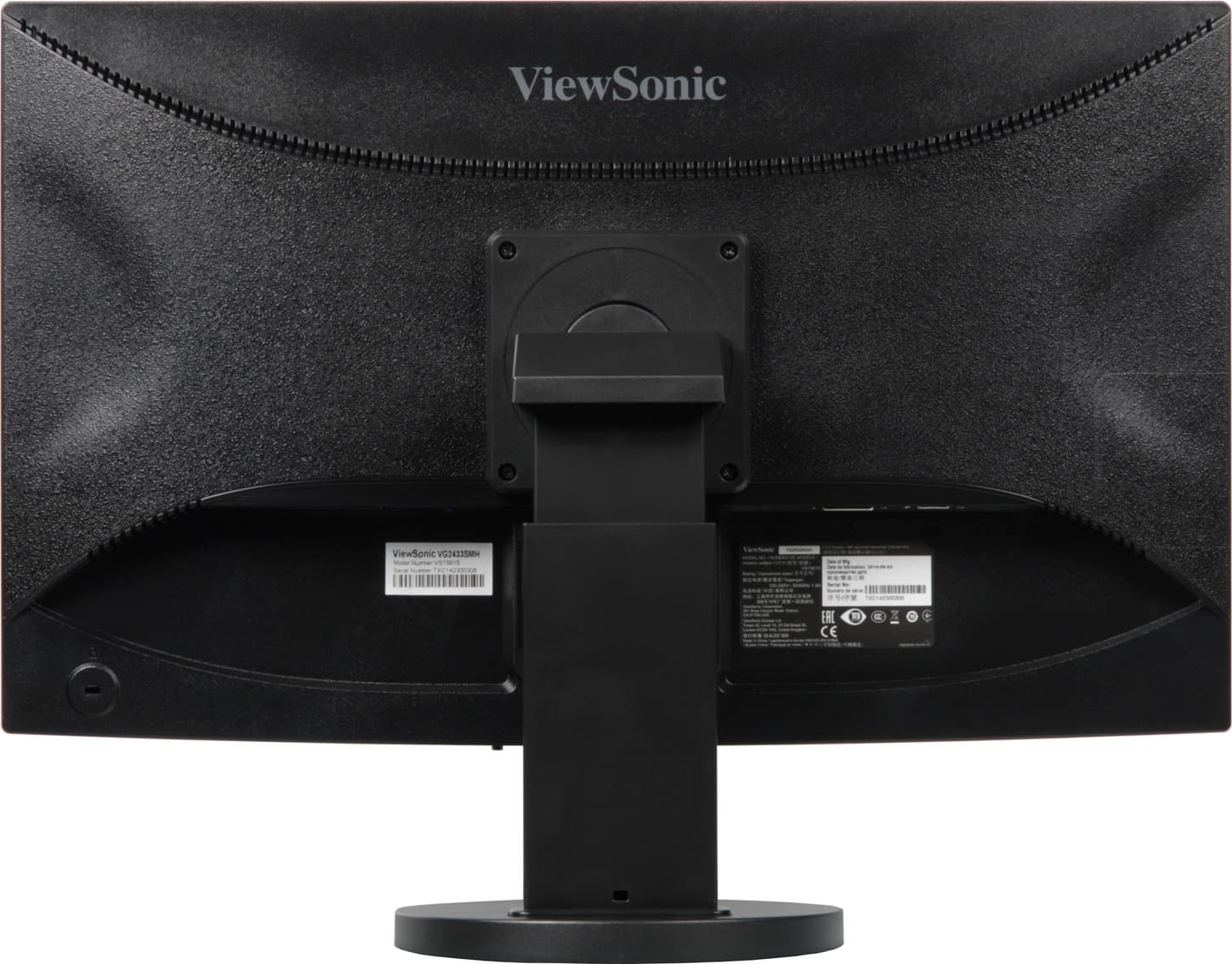

ЖК-монитор ViewSonic VG2433Smh, вид сзади

За верхней вентиляционной решеткой на задней панели можно разглядеть небольшие овальные громкоговорители в индивидуальных корпусах, закрепленных на резиновых демпфирующих стойках. Стойка подставки телескопическая, поэтому экран можно установить на нужную высоту. К монитору прилагается проволочная чека, вставив ее в соответствующее отверстие, можно зафиксировать стойку в положении минимальной высоты, что удобно, например, при упаковке или транспортировке монитора. Верхний шарнир допускает немного наклонять блок экрана вперед от вертикального положения, больше — назад, и переворачивать экран в портретную ориентацию.

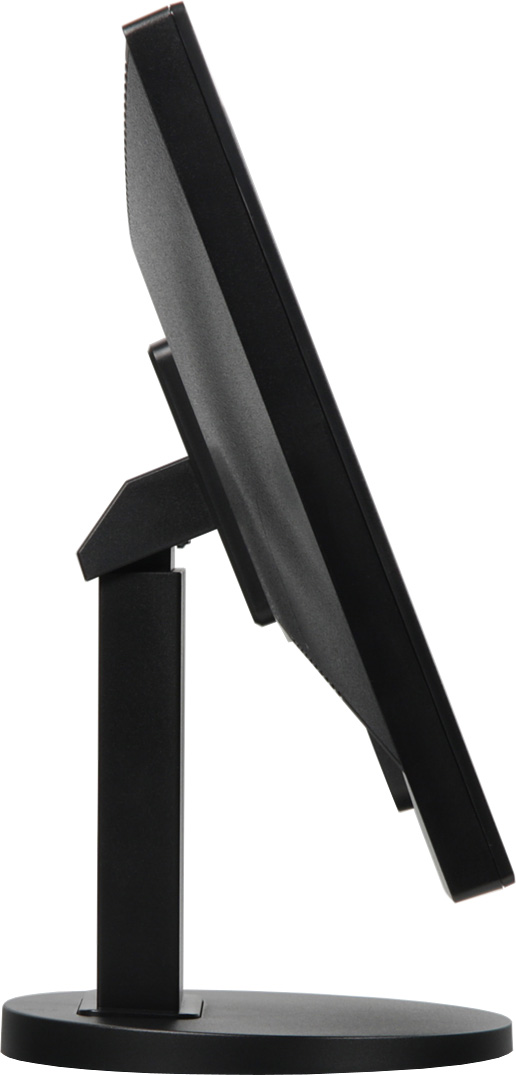

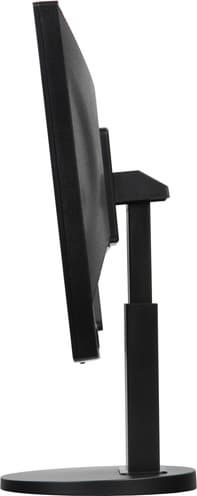

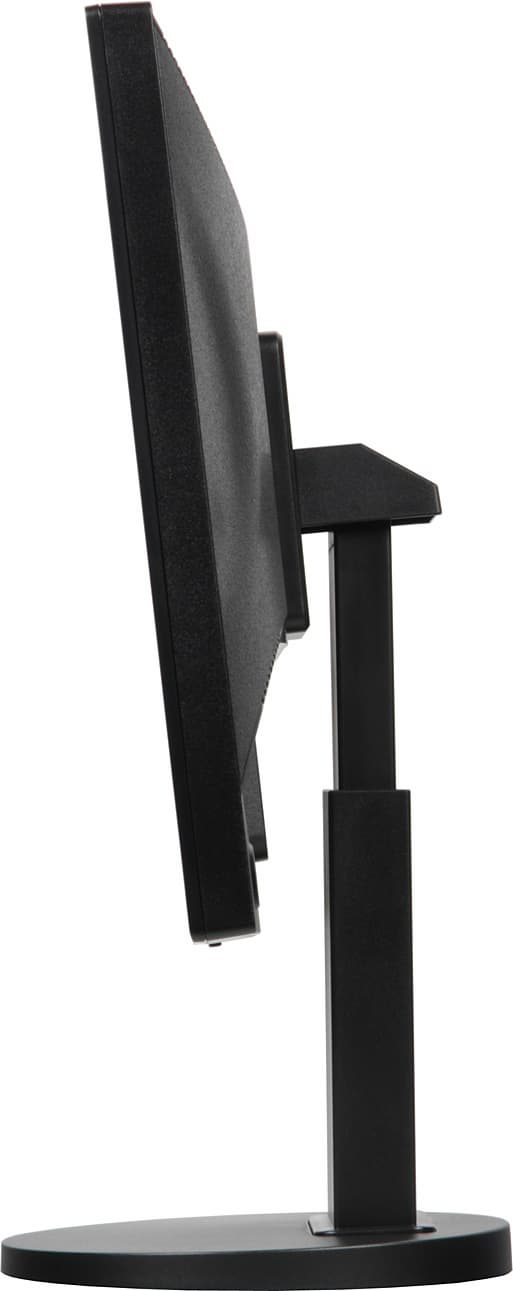

ЖК-монитор ViewSonic VG2433Smh, вид сбоку    ЖК-монитор ViewSonic VG2433Smh, вид сбоку

Основание подставки относительно большое по площади, но оно сверху в основном плоское и почти горизонтальное, что повышает эффективность использования рабочей площади стола. Монитор стоит на подставке устойчиво. Конструкция подставки достаточно жесткая, так как несущие элементы подставки изготовлены из толстой штампованной стали. Резиновые прокладки по периметру диска из пластика с небольшим коэффициентом трения, закрепленного центральным винтом снизу на основании подставки, защищают поверхность стола от царапин и предотвращают непредвиденное перемещение монитора на гладких поверхностях.

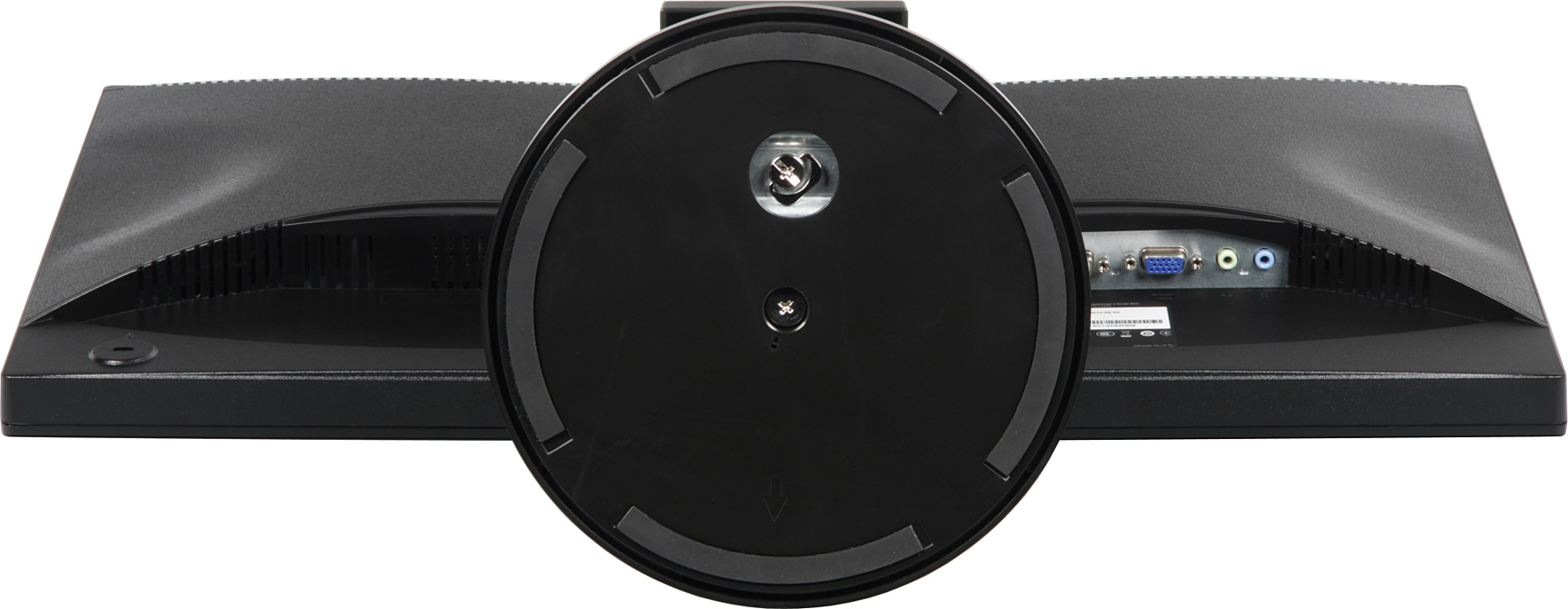

ЖК-монитор ViewSonic VG2433Smh, вид снизу

Монитор вместе со стойкой и основанием подставки опирается на указанный диск и при повороте вправо-влево скользит на нем. При необходимости штатную подставку можно отсоединить и закрепить блок экрана на VESA-совместимом кронштейне (площадка 100 на 100 мм). Монитор упакован в небольшую коробку, на которой изображены три птички — фирменный логотип (видовое название птичек можно подсмотреть в Википедии). Коробка имеет пластиковую ручку сверху, что облегчает транспортировку купленного монитора.

ЖК-монитор ViewSonic VG2433Smh, коробка

Коммутация

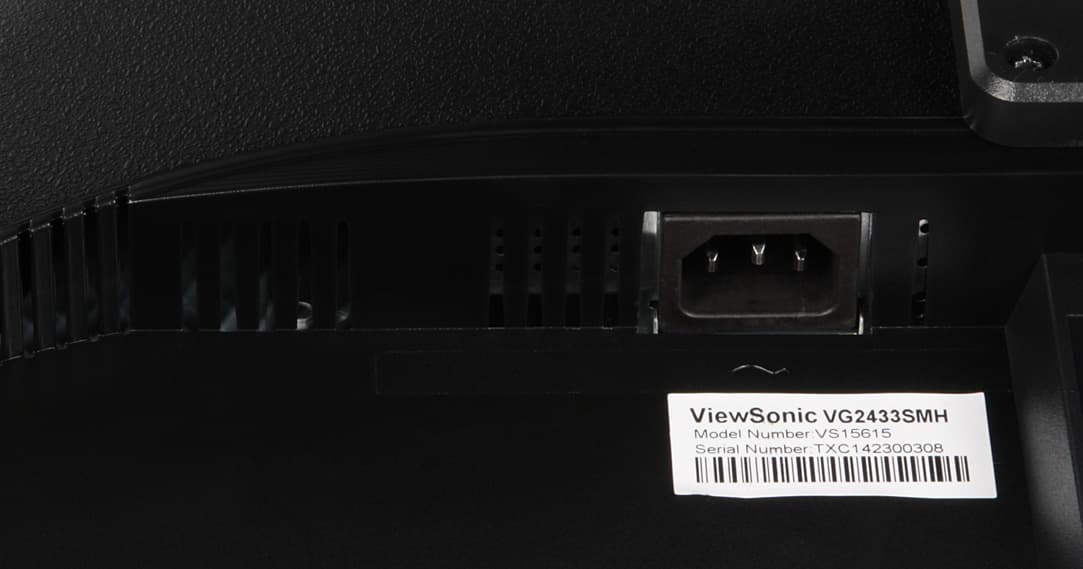

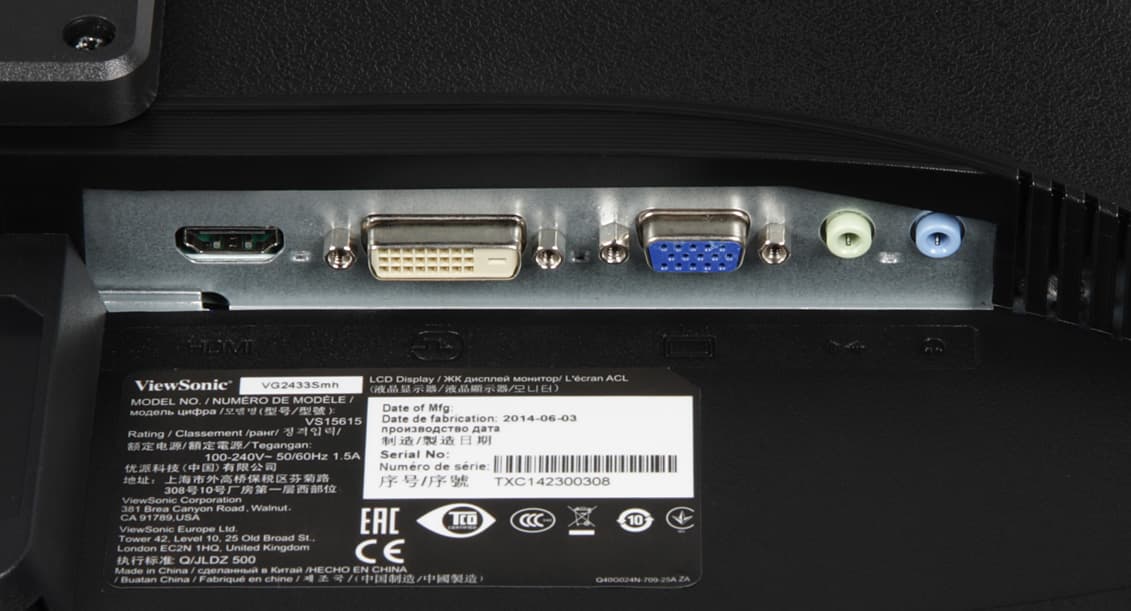

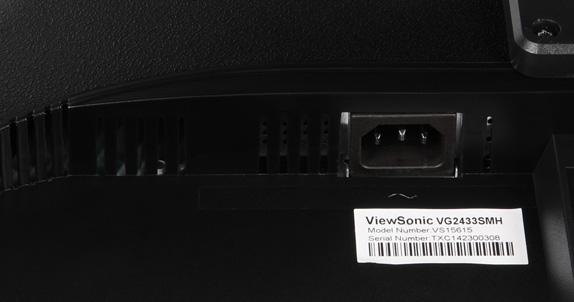

ЖК-монитор ViewSonic VG2433Smh, разъемы

ЖК-монитор ViewSonic VG2433Smh, разъемы

Монитор оснащен тремя входами: DVI-D, HDMI и VGA. Вход HDMI способен принимать цифровые аудиосигналы (только PCM стерео), которые выводятся после преобразования в аналоговый вид на встроенные громкоговорители и через гнездо миниджек 3,5 мм. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники. Звук в аналоговом виде можно завести через второй разъем миниджек 3,5 мм. Встроенные громкоговорители звучат согласно их размерам и акустическому окружению — не очень громко, без низких частот вообще, с выраженным «пластиковым» призвуком и со слабым стереофоническим эффектом. Мощности выхода хватило, чтобы в 32-омных наушниках с чувствительностью 112 дБ был небольшой запас по громкости. Качество звука в наушниках хорошее — воспроизводятся все частоты, в паузах шума не слышно. Громкость регулируется в меню, там же звук можно отключить и в случае HDMI принудительно выбрать аналоговый аудиовход.

Меню, локализация и управление

Индикатор питания при работе неярко светится синим (можно отключить в меню), в режиме ожидания — оранжевым и не горит, если монитор условно выключен. Если монитор в рабочем режиме и на экране нет меню, то первая (слева направо, и да, она подписана двойкой) кнопка переключает входы, вторая — выводит страницу с настройками звука, третья — страницу с настройками яркости и контраста, четвертая — меню установок, пятая — выключает монитор. Меню достаточно крупное.

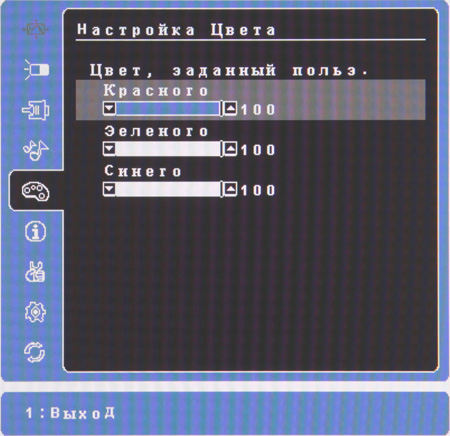

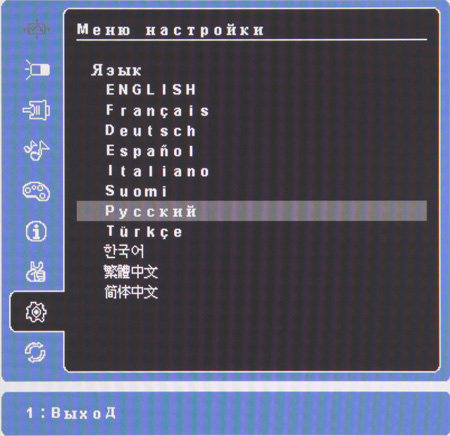

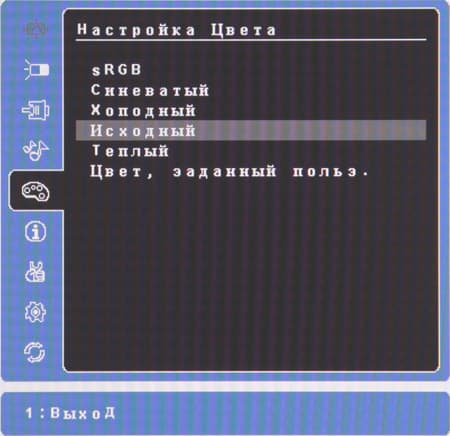

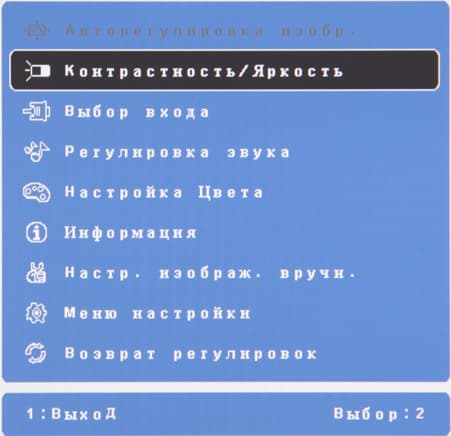

ЖК-монитор ViewSonic VG2433Smh, меню установок

В нижней части меню выводится контекстная подсказка по функциям номерных кнопок. При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. Можно выключить слабую прозрачность фона, установить тайм-аут автоматического выхода из меню. Также меню можно передвинуть по горизонтали и по вертикали и перевернуть на 90 градусов против часовой стрелки. Присутствует таймер на выключение, и, видимо, режим автоматического отключения по истечении некоторого времени отсутствия сигнала. Запоминается пункт верхнего уровня, к которому предыдущий раз обращался пользователь. Есть русская версия экранного меню.

ЖК-монитор ViewSonic VG2433Smh, меню установок

Кириллический шрифт меню плохо читаем, с засечками, местами с заглавными буквами вместо строчных, или даже с латиницей. Качество перевода надписей в меню на русский язык не очень высокое. На CD-ROM из комплекта мы обнаружили руководства пользователя в виде PDF-файлов (русскоязычная версия присутствует). Кроме того, на этом диске есть драйвер монитора (файлы INF и CAT) и профиль цветокоррекции (ICM). На сайте компании в разделе поддержки мы нашли руководства в виде PDF-файлов.

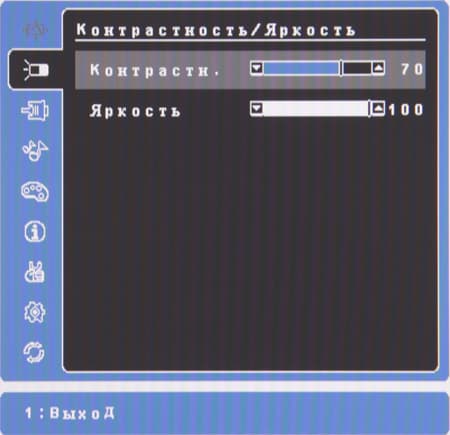

Есть настройки Яркость, Контрастность и Резкость.

ЖК-монитор ViewSonic VG2433Smh, меню установок

Отдельно включается динамическое управление яркостью (яркость повышается для светлых сцен и понижается для темных). На странице Настройка цвета можно выбрать один из предустановленных профилей цветовой температуры или самому отрегулировать усиление красного, зеленого и синего цветов.

ЖК-монитор ViewSonic VG2433Smh, меню установок

ЖК-монитор ViewSonic VG2433Smh, меню установок

Режим Eco — это принудительное уменьшение яркости. Режимов геометрической трансформации два: можно или привести пропорции изображения к соотношению 4:3, вписав его в экран до ближайших границ (на практике — до горизонтальных), или принудительно растянуть на весь экран. Есть режим Заполнение экрана, в котором картинка немного увеличивается так, что по периметру выходит за границы области отображения.

При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно, а на шкале серого различаются оттенки от 3 до 253 (незначительный завал как в тенях, так и в светах). Как при VGA, так и при HDMI/DVI-подключении поддерживается разрешение до 1920×1080 пикселей при 60 кадр/с включительно. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920 на 1080 пикселей яркостная и цветовая четкости максимально возможные, дополнительного подчеркивания контуров нет (если настройку Резкость не трогать). «Кристаллический» эффект (микроскопическая вариация яркости) практически отсутствует. Матовость поверхности матрицы позволяет работать с комфортом в случае типичного варианта расположения монитора, пользователя и светильников в помещении.

Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300 при HDMI-подключении. Монитор воспринимает сигналы 576i/p, 480i/p, 720p, 1080i и 1080p при 50 и 60 кадр/с. В случае чересстрочных сигналов картинка просто выводится по полям. Поддержка режима 1080p при 24 кадр/с отсутствует. Тонкие градации оттенков различаются как в светах, так и в тенях (завал в тенях всего на один оттенок можно не учитывать). Яркостная и цветовая четкости очень высокие и определяются только разрешением входного сигнала. В режиме 1080p картинка выводится 1:1 без какой-либо интерполяции.

Тестирование ЖК-матрицы

Микрофотографии матрицы

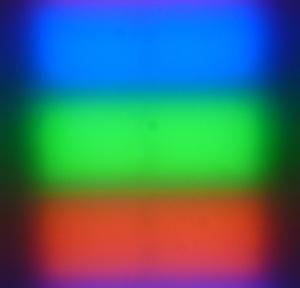

Четкое изображение структуры пикселей из-за матовой поверхности получить не удается:

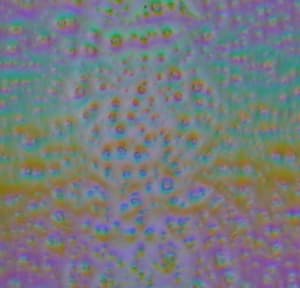

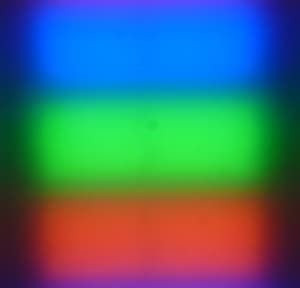

ЖК-монитор ViewSonic VG2433Smh, Микрофотографии матрицы

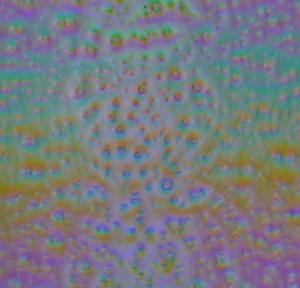

Фокусировка на поверхности экрана выявила хаотично расположенные микродефекты поверхности, отвечающие собственно за матовые свойства:

ЖК-монитор ViewSonic VG2433Smh, Микрофотографии матрицы

Зерно этих дефектов в несколько раз меньше размеров субпикселей, поэтому фокусировка на микродефектах и «перескок» фокуса по субпикселям при изменении угла зрения выражены слабо, из-за этого нет и «кристаллического» эффекта.

Оценка качества цветопередачи

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). Заметим, что настройку Контрастность мы установили в 60, так как при значительном превышении этого значения гамма-кривая имела заметный перегиб в светлой части. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

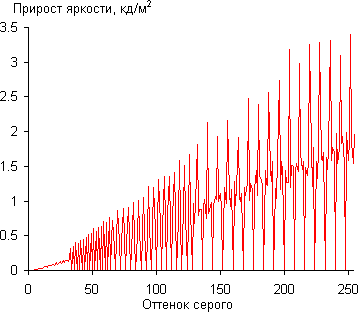

ЖК-монитор ViewSonic VG2433Smh, Дифференциальная гамма-кривая

Рост прироста яркости в среднем более-менее равномерный, но далеко не каждый следующий оттенок значимо ярче предыдущего. Налицо некоторое уменьшение количества градаций оттенков. Впрочем, равномерный рост яркости оттенков в темной области присутствует после второго оттенка серого:

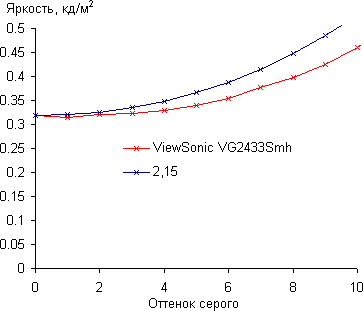

ЖК-монитор ViewSonic VG2433Smh, Гамма-кривая, начальный участок

Аппроксимация полученной гамма-кривой дала показатель 2,15, что немного ниже стандартного значения 2,2. При этом аппроксимирующая степенная функция почти не отклоняется от реальной гамма-кривой:

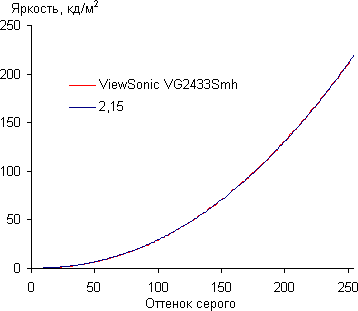

ЖК-монитор ViewSonic VG2433Smh, Гамма-кривая

Для оценки качества цветопередачи мы использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Цветовой охват немного отличается от sRGB:

ЖК-монитор ViewSonic VG2433Smh, цветовой охват

Впрочем, отклонения координат первичных цветов от вершин sRGB не очень большие, поэтому визуально цвета на этом мониторе имеют естественную насыщенность. Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов).

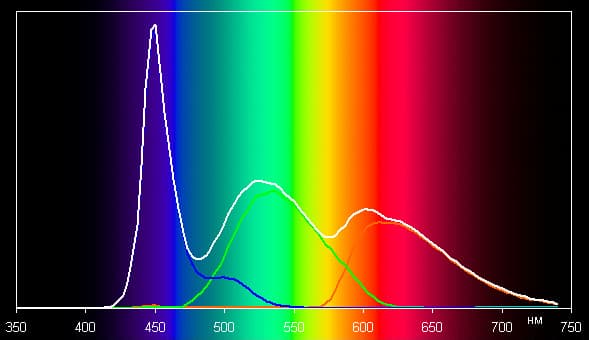

ЖК-монитор ViewSonic VG2433Smh, спектр

Такой спектр с относительно узким пиком синего и с широкими горбами зеленого и красного цветов характерен для мониторов, в которых используется белая светодиодная подсветка с синим излучателем и желтым люминофором.

Цветопередача даже при выборе лучшего из предустановленных вариантов немного отличается от стандартной, поэтому мы попытались вручную скорректировать цвета, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля sRGB и после ручной коррекции:

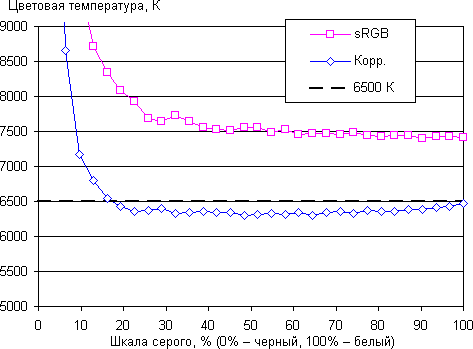

ЖК-монитор ViewSonic VG2433Smh, цветовая температура

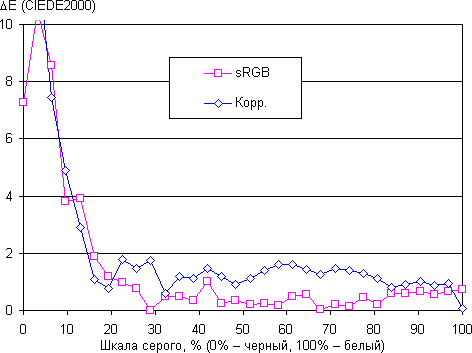

ЖК-монитор ViewSonic VG2433Smh, дельта E

Самый близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Ручная коррекция (Кр. = 100, Зел. = 94, Син. = 92 при Контрастность = 49) приблизила цветовую температуру к стандартным 6500 К, но чуть-чуть в среднем увеличила ΔE. Впрочем, для большинства сценариев использования этого монитора цветопередача хорошая и в варианте «из коробки»

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,28 кд/м² −7,5 16
Яркость белого поля 221 кд/м² −6,0 7,5
Контрастность 790:1 −16 5,2

Равномерность белого хорошая, а черного, и как следствие, контрастности — немного хуже. Контрастность типичная для IPS-матрицы. Фотография ниже дает представление о распределении яркости черного поля по площади экрана:

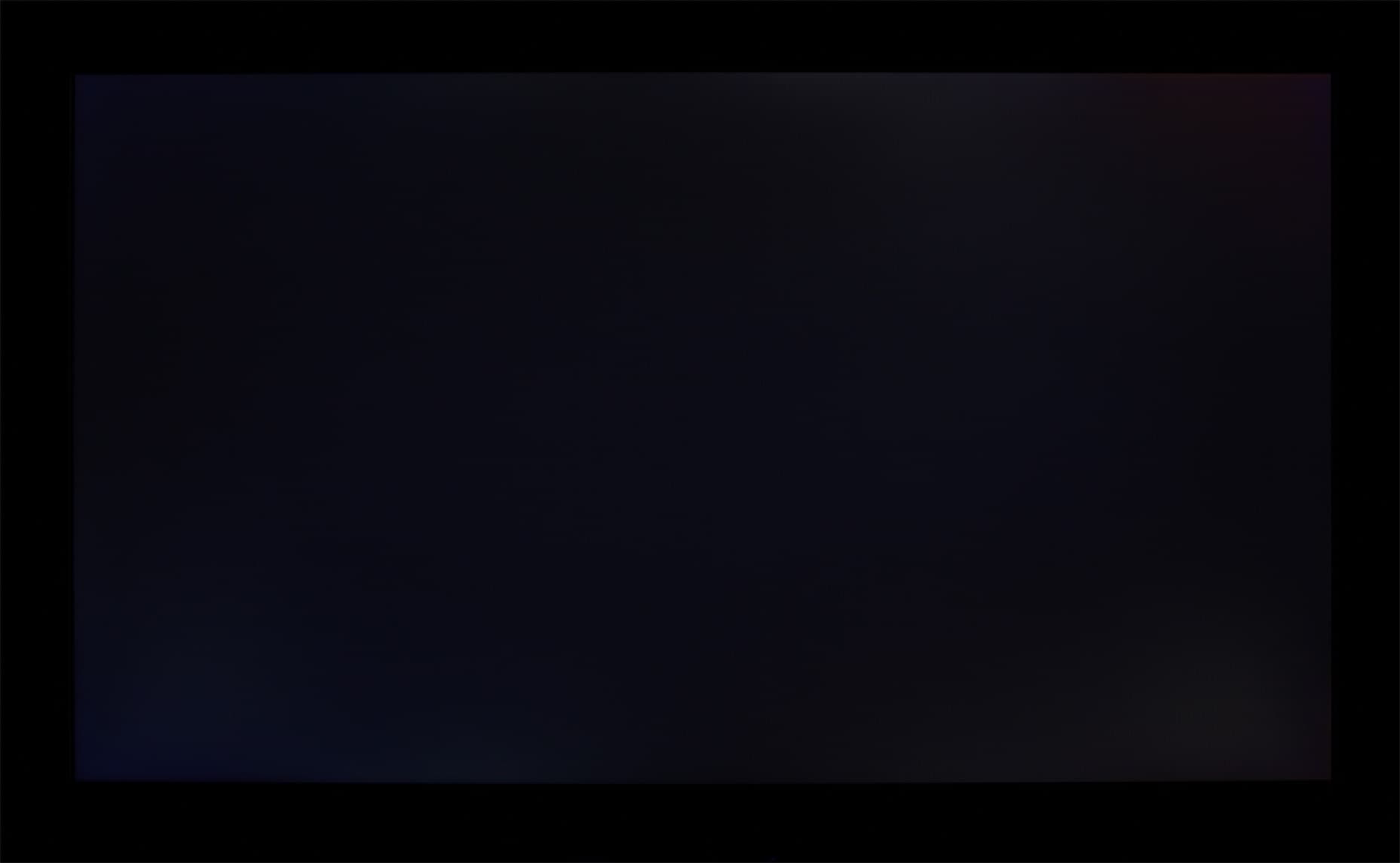

ЖК-монитор ViewSonic VG2433Smh, Черное поле

Видно, что в основном к углам яркость черного немного повышается. При включении режима с динамическим управлением яркости установившаяся контрастность формально возрастает, но не до бесконечности, так как даже на черном поле во весь экран подсветка совсем не выключается. График ниже показывает, как увеличивается яркость (вертикальная ось) при переключении с черного поля (после 5 секунд вывода) на белое при выключенной и включенной динамической подстройке яркости (во втором случае график сглажен для устранения модуляции подсветки):

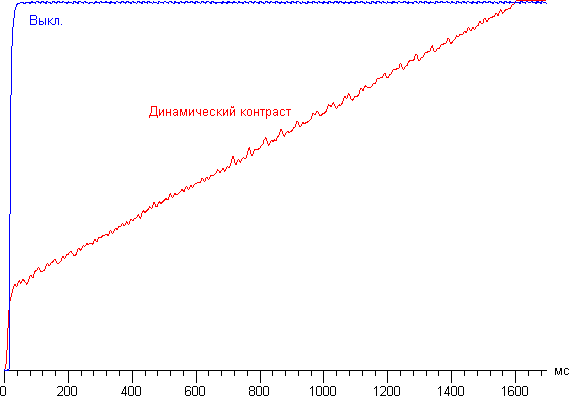

ЖК-монитор ViewSonic VG2433Smh, динамическое управление яркостью

Видно, что в динамическом режиме яркость подсветки плавно и почти линейно повышается до максимального значения. Практической пользы от этой функции ноль, но производитель может указать огромное значение контрастности в характеристиках.

Яркость белого поля в центре экрана и потребляемая от сети мощность:

Режим Яркость, кд/м² Потребление электроэнергии, Вт
Яркость = 100 238 22,9
Яркость = 50 146 16,4
Яркость = 0 53 10,0

В режиме ожидания и в условно выключенном состоянии монитор потребляет 0,3 Вт.

При уменьшении параметра Яркость меняется только яркость подсветки, т. е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в достаточно широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении.

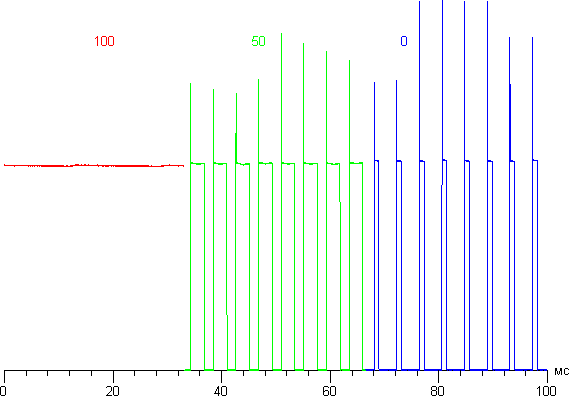

Яркость подсветки меняется с помощью широтно-импульсной модуляции (ШИМ) прямоугольными импульсами со 100% амплитудой. При обычном использовании мерцания подсветки не видно благодаря относительно высокой частоте модуляции — 240 Гц. Но на пониженной яркости и при быстром движении глаз можно заметить повторение ярких объектов на темном фоне, также простой тест в виде помахивания карандашом на белом фоне покажет наличие стробоскопического эффекта. Графики ниже показывают, что на максимальной яркости модуляция отсутствует, но она есть на яркости ниже 100%:

ЖК-монитор ViewSonic VG2433Smh, время отклика

Впрочем, максимальная яркость не очень высокая, поэтому в условиях нормально освещенного офиса вполне можно работать с максимальной яркостью экрана, то есть без мерцания подсветки.

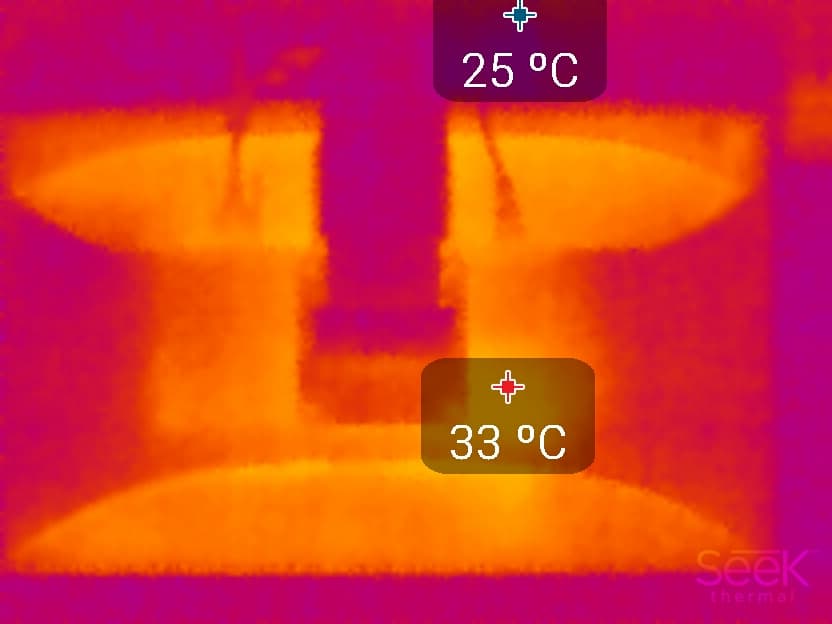

Нагрев монитора можно оценить по приведенным снимкам с ИК-камеры, полученным после долговременной работы монитора на максимальной яркости в помещении с температурой примерно 24 °С:

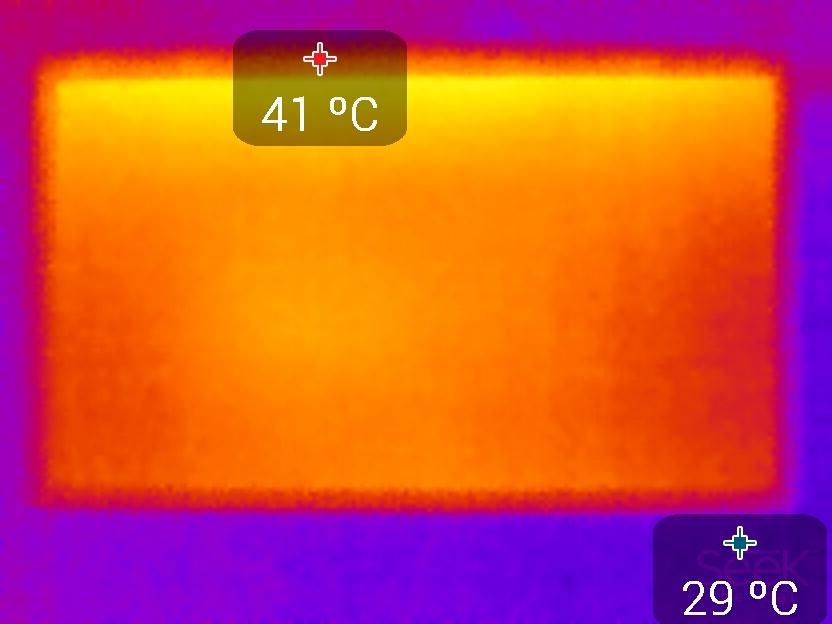

ЖК-монитор ViewSonic VG2433Smh. Нагрев задней панели  ЖК-монитор ViewSonic VG2433Smh. Нагрев спереди

Видно, что задняя панель греется несильно (максимум 33 °С), тогда как нижняя часть экрана нагревается до 41 °С (видимо, там находится светодиодная линейка подсветки экрана). Метки максимума и минимума температуры перевернуты и, видимо, сдвинуты, и шкалы нет, но таковы особенности теплокамеры и ПО к ней.

Определение времени отклика и задержки вывода

Время отклика при переходе черный-белый-черный равно 16,9 мс (9,6 мс вкл. + 7,3 мс выкл.). Переходы между полутонами происходят в среднем за 24,4 мс в сумме. Разгон матрицы если и есть, то небольшой, без всплесков на графиках и без видимых артефактов.

Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. При этом в итоговое значение не включалась неизвестная фиксированная величина задержки от запроса на переключение страниц видеобуфера до запуска АЦП с внешним фотодатчиком, установленным в центре экрана монитора, а также некая постоянная/переменная задержка, обусловленная тем, что ОС Windows не является системой реального времени с нормированными задержками и особенностями работы видеокарты, ее драйвера и Microsoft DirectX. То есть получаемая величина задержки привязана к конкретной программно-аппаратной конфигурации. В итоге задержка вывода изображения составила 8-10 мс при разрешении 1920 на 1080 пикселей и 60 Гц кадровой частоты. Эта задержка (полная!) не ощущается при работе, да и в динамичных играх ее вряд ли можно заметить.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.


ЖК-монитор ViewSonic VG2433Smh, углы обзора в вертикальной плоскости ЖК-монитор ViewSonic VG2433Smh, углы обзора в горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


ЖК-монитор ViewSonic VG2433Smh, углы обзора по диагонали ЖК-монитор ViewSonic VG2433Smh, Яркость черного поля
По диагонали


Яркость черного поля в процентах от максимальной яркости белого поля


ЖК-монитор ViewSonic VG2433Smh, Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное −42/44
Горизонтальное −45/46
Диагональное −44/43

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану по всем направлениям. При отклонении в диагональном направлении яркость черного поля начинает резко возрастать уже при 20-30° отклонения от перпендикуляра к экрану. Если сидеть от экрана на расстоянии 50-60 см, то черное поле по углам будет заметно светлее, чем в центре, при этом черное поле приобретает желтоватый, фиолетовый или красно-фиолетовый оттенок. Контрастность в диапазоне углов ±82° приближается к отметке 10:1 только при отклонении по диагонали, и при отклонении к одному углу (из двух протестированных) опускается ниже после отметки 66°.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:


ЖК-монитор ViewSonic VG2433Smh, Сдвиг цвета по вертикалиЖК-монитор ViewSonic VG2433Smh, Сдвиг цвета в горизонтальной плоскости

ЖК-монитор ViewSonic VG2433Smh, Сдвиг цвета по диагонали

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.

Из графиков следует, что при отклонении на уровне 45 градусов ΔE меньше или хотя бы не сильно выше 3 для большинства протестированных оттенков, кроме светло-синего и синего, первый заметно изменяется при отклонении по горизонтали, и оба — при отклонении по диагонали. Тем не менее, в целом стабильность цветов хорошая, что является одним из основных достоинств матриц типа IPS.

Выводы

Монитор можно считать неплохим вариантом, если дома или на работе нужен экран 16:9 с матрицей IPS на регулируемой подставке. В целом, ViewSonic VG2433Smh является универсальным устройством отображения, пригодным для выполнения типичной офисной работы, непрофессиональной работы с графикой, для просмотра кино и для игр (может, не очень динамичных, так как задержка вывода небольшая, но время отклика все-таки не мизерное).

Достоинства:

  • Строгий и практичный дизайн
  • Хорошее качество цветопередачи
  • Минимальная задержка вывода
  • Три видеовхода
  • Удобная и регулируемая подставка
  • Отключаемая подсветка индикатора
  • VESA-площадка 100 на 100 мм
  • Хорошее качество выхода на наушники
  • Русифицированное меню

Недостатки:

  • Заметное изменение оттенка черного поля при отклонении по диагонали
  • Мерцание подсветки на пониженной яркости
