Блок питания Corsair CS850M

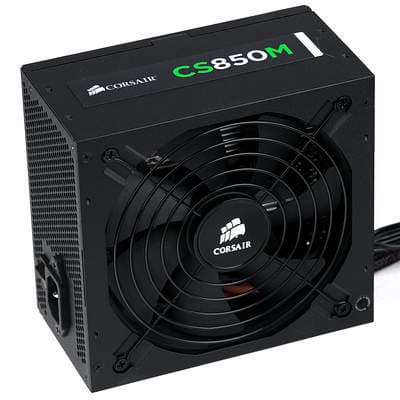

Внешний вид блока питания Corsair CS850M
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Через год с небольшим после тестирования модели Corsair CS650M мы возвращаемся к изучению продуктов данной серии. За прошедшее время в ассортименте Corsair появились две новые модели мощностью 750 и 850 Вт. И если CS750M выглядит точно так же, как CS650M, имея минимум отличий, то CS850M выполнен в более габаритном корпусе длиной 160 мм и укомплектован вентилятором типоразмера 140 мм, что намекает на изменившиеся температурные и акустические характеристики, которые мы исследуем чуть позже.

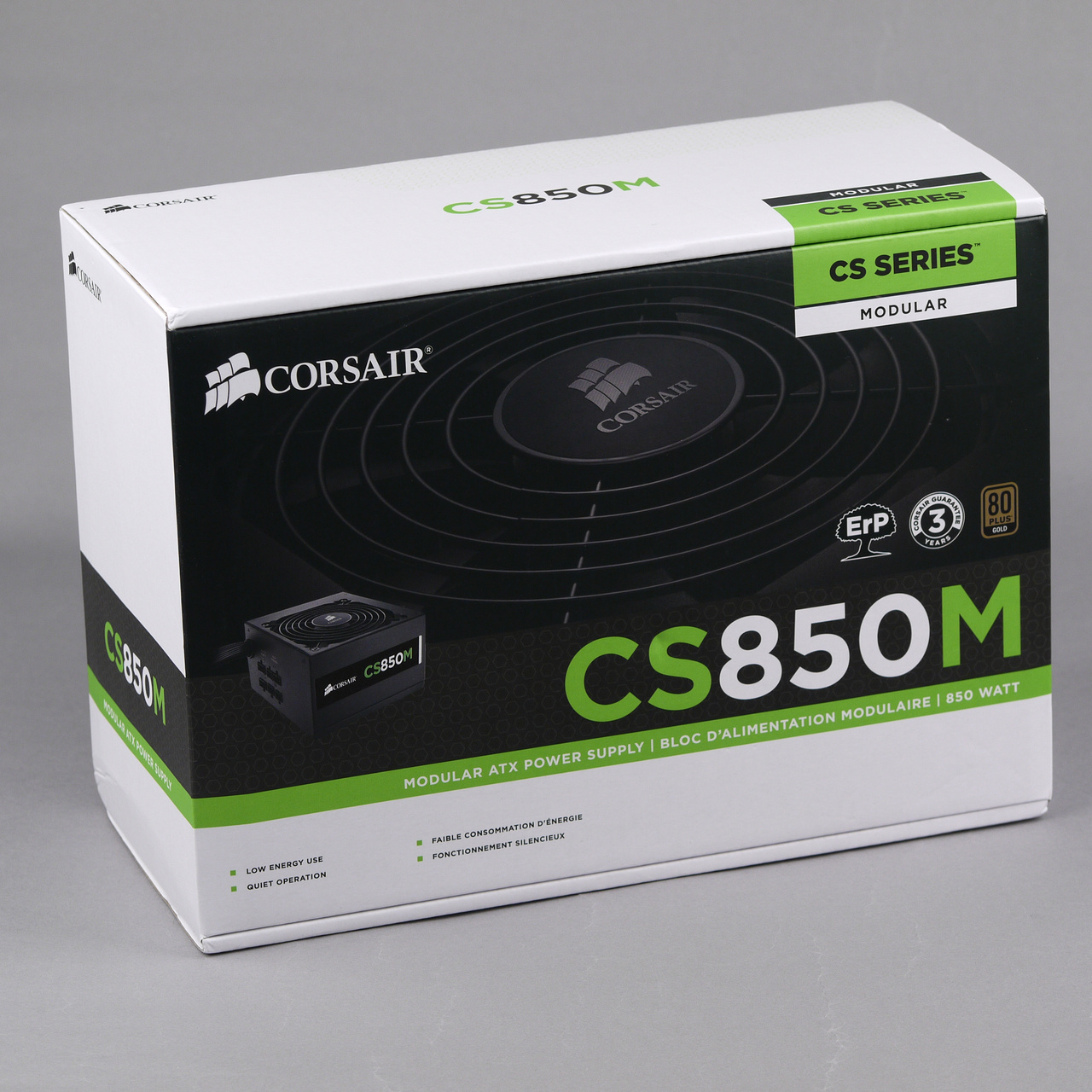

Упаковка блока питания Corsair CS850M

Упаковка БП оформлена в бело-зеленых тонах с черными элементами. Коробка средних размеров выполнена из картона достаточной толщины, ручка для переноски отсутствует. От упаковки CS650M отличия здесь только в размерах.

Блок питания имеет черный корпус с матовым покрытием с довольно мелкой, но хорошо ощущаемой фактурой. Отпечатки пальцев на таком покрытии почти незаметны. Длина корпуса, как мы заметили ранее, составляет около 160 мм, также дополнительно понадобится не менее 15 мм для подвода проводов к источнику питания, поэтому при монтаже стоит рассчитывать на установочный размер порядка 180 мм.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 849,6 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,9995, что является отличным показателем.

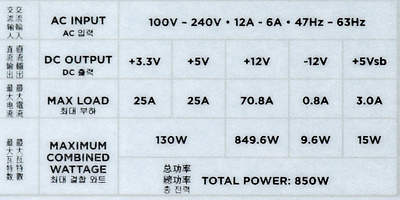

Характеристики блока питания Corsair CS850M

Длина проводов и количество разъемов

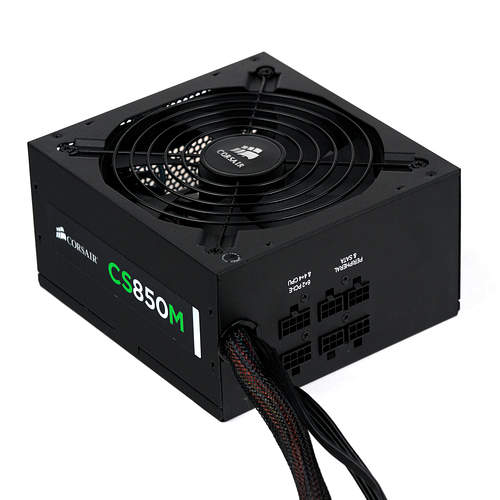

Провода и разъемы блока питания Corsair CS850M

Фиксированные
до основного разъема АТХ — 62 см
до процессорного разъема 8 pin SSI — 67 см
Модульные
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 50 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 50 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема

Наименование разъемаКоличество коннекторовПримечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connectorнет
8 pin PCI-E 2.0 VGA Power Connector4разборные
4 pin Peripheral Connector8эргономичные
15 pin Serial ATA Connector8на 2 шнурах
4 pin Floppy Drive Connector2через переходник

У данного блока питания используется так называемая модульная система подключения проводов с разъемами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые провода, освободив место и придав более аккуратный вид внутренностям системного блока.

Количество разъемов является вполне достаточным для системного блока среднего уровня, однако с учетом заявленной мощности хотелось бы видеть большее количество разъемов SATA Power — порядка 9-12 штук на трех шнурах. А вот количество периферийных разъемов явно избыточно — по сравнению с CS650M появился дополнительный шнур с четырьмя такими разъемами. Зачем он нужен, остается загадкой, тогда как вместо него можно было бы добавить третий шнур с разъемами SATA Power, что сделало бы набор разъемов гораздо более сбалансированным и соответствующим мощности продукта.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 60 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до разъема питания процессора — около 67 см. Таким образом, с большинством современных корпусов проблем быть не должно.

Система охлаждения

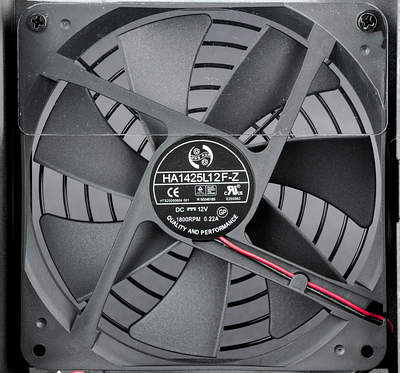

Вентилятор блока питания Corsair CS850M

В блоке питания установлен вентилятор HA1425L12F-Z с номинальной скоростью вращения 1600 оборотов в минуту, но сам вентилятор промаркирован на 1800 оборотов в минуту, так что это, скорее всего, специальная модификация, изготавливаемая по заказу Corsair. Вентилятор основан на гидродинамическом подшипнике и изготовлен компанией Dongguan Honghua Electronic Technology. Подключение вентилятора — разъемное, двухпроводное.

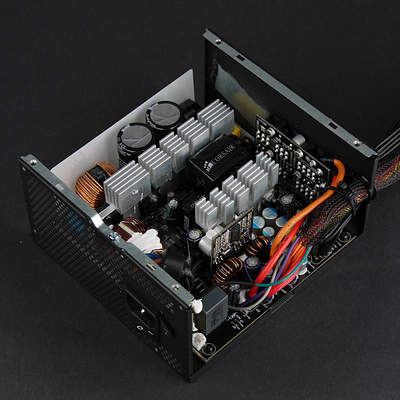

Вид платы блока питания Corsair CS850M

Основные полупроводниковые элементы установлены на двух радиаторах средних размеров с толщиной основания около 4 мм, радиаторы имеют достаточно грамотную конструкцию, так как сочетают сравнительно низкое аэродинамическое сопротивление и увеличенную площадь рассеивания в верхней части за счет размещения нескольких пластинчатых элементов с промежутками непосредственно под вентилятором. Причем пластины в данной конструкции ориентированы вертикально, что позволяет увеличить теплоотдачу. Также важно, что под радиаторами не создается «мертвых» зон, в которых есть проблемы с охлаждением компонентов.

Полупроводниковые элементы независимых преобразователей постоянного тока каналов +3.3VDC и +5VDC расположены на дочерней печатной плате и дополнительных теплоотводов не имеют, что вполне типично для источников питания с активным охлаждением.

При выходе блока питания из дежурного режима на вентилятор подается стартовое напряжение 12 В, а после успешной раскрутки вентилятора система управления переходит в режим регулирования в зависимости от температуры. При остановке вентилятора на него периодически подается стартовое напряжения 12 В до тех пор, пока он не запустится. Подобная реализация схемы управления снижает риск остановки вентилятора, а также несколько упрощает выбор аналогов для замены, поскольку в данном случае уже не требуется искать вентилятор со стартовым напряжением ниже 5 В. Вентиляторы данного типоразмера довольно широко распространены в розничной продаже. Минимальное напряжение питания вентилятора составляет около 4,75 В при регулировании скорости его вращения в зависимости от температуры.

В блоке питания установлены высоковольтные конденсаторы Rubycon, а низковольтные — преимущественно Teapo. В цепи дежурного питания — NCC и Capxon. В принципе, все вполне в русле современных тенденций для среднебюджетных продуктов. Полную комплектацию японскими конденсаторами можно увидеть преимущественно в топовых продуктах, и лишь в очень редких случаях — в среднебюджетных.

Тестирование блока питания

Работа на максимальной мощности Corsair CS850M

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

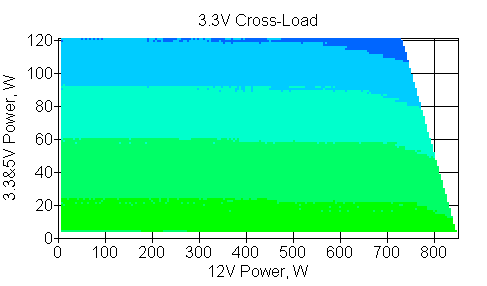

Отклонения по линии +3,3 VDC

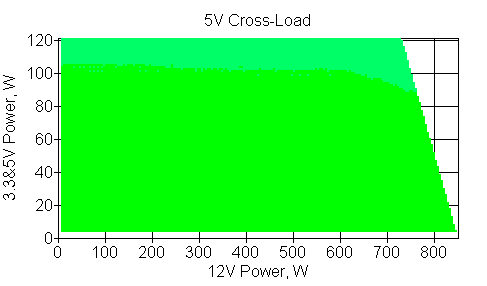

Отклонения по линии +5 VDC

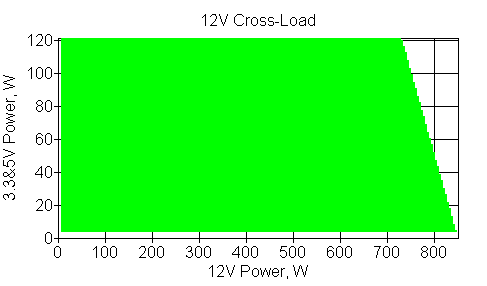

Отклонения по линии +12 VDC

У данной модели во всем протестированном диапазоне мощности отсутствуют отклонения свыше пяти процентов. При типичном распределении мощности по каналам отклонения значений напряжений по основным каналам не превышают двух процентов. По каналу +12VDC отклонения и вовсе в пределах одного процента от номинала, нагрузочная способность данного канала высокая.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

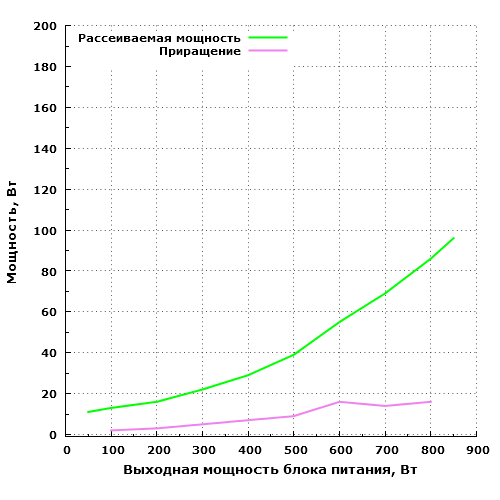

Рассеиваемая мощность Corsair CS850M

Экономичность рассматриваемой модели находится на очень хорошем уровне. 60 Вт этот блок питания рассеивает на мощности порядка 640 Вт. На максимальной мощности блок питания рассеивает 96 Вт. Показатели не рекордные, но по данному параметру эта модель вполне конкурентоспособна в сравнении с одноклассниками, имеющими сертификат 80Plus Gold.

Экономичность, Вт
Мощность, ВтTT Москва 850Corsair CS850MРазница, Вт
5014,211,82,4
10016,113,92,2
20025,916,99
30030,722,38,4
40036,829,87
50045,739,26,5
60060,855,85
70072,469,92,5
80084,286−1,8
85090,796,2−5,5

Мы сравнили полученные значения с результатами ранее протестированного блока питания Thermaltake Москва 850, который также имеет сертификат 80Plus Gold. У CS850M выше экономичность в диапазоне от 200 до 600 Вт, тогда как в диапазоне до 200 Вт и от 600 до 800 Вт разница минимальна, а на максимальной мощности немного выше экономичность у Thermaltake Москва 850. Последний рассеивает 60 Вт при мощности нагрузки в 600 Вт, что меньше, чем у CS850M (640 Вт). Таким образом, CS850M демонстрирует высокие показатели по экономичности.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0710,2
STB0,1430,2
Zload0,17510,2

Что касается работы в малонагруженных и ненагруженных режимах, то тут все также весьма достойно: в неактивных режимах сам по себе БП потребляет менее 0,5 Вт, а в активном режиме — около 10 Вт. Последний параметр ничем не выделяется среди одноклассников аналогичной мощности.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

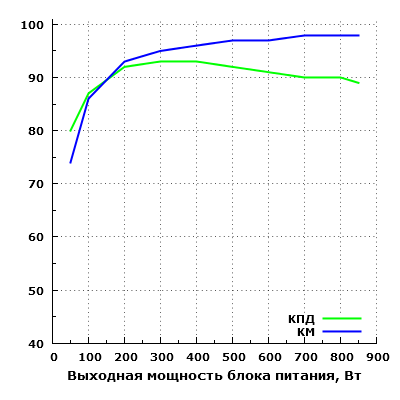

Эффективность Corsair CS850M

Эффективность БП находится на очень хорошем уровне. Согласно нашим измерениям, КПД данного БП достигает значения свыше 90% в диапазоне мощности от 200 до 800 ватт, а в диапазоне от 200 до 500 — свыше 92%. Максимальное зарегистрированное значение составило около 93% на мощности от 300 до 400 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 80%.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А21

С точки зрения абсолютных значений, пусковой ток совсем не маленький, поэтому возможность использования дешевых маломощных ИБП здесь под большим вопросом. Что касается сравнения с блоками питания аналогичной мощности, то показатели пускового тока у данного источника питания далеки от максимальных зарегистрированных нами, что также можно оценить положительно.

По просьбам читатетелей теперь мы измеряем и максимальную мощность, которую блок питания способен отдать через один разъем питания видеокарты PCI-E. В ходе данного этапа тестирования блок питания нагружается по каналу +12VDC только через один разъем PCI-E, при этом нагрузка по каналам +3.3VDC и +5VDC устанавливается на уровне около 1 А на канал.

Максимальная мощность PCI-E, Вт849

В ходе тестирования блок питания подключался двумя разъемами, которые расположены на одном шнуре питания. Полученный результат демонстрирует способность БП снабжать энергией любую современную видеокарту.

Тепловой режим

Температура конденсаторов
при работе на статичной мощности
в течение 20 минут

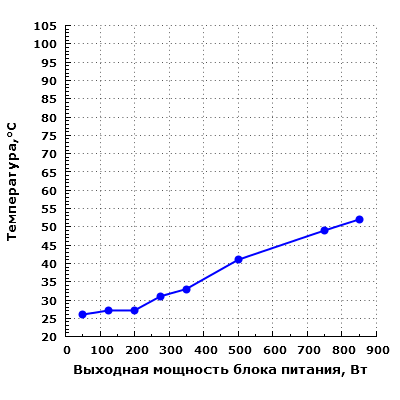

Тепловой режим Corsair CS850M

Термонагруженность конденсаторов находится на низком уровне (60 градусов и менее) во всем исследованном диапазоне мощности. Таким образом, блок питания хорошо приспособлен для работы под высокой нагрузкой и имеет хороший запас по температуре. На малых номиналах мощности эффективность охлаждения даже несколько избыточна, так как температура конденсаторов вплотную приблизилась к температуре окружающего воздуха.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

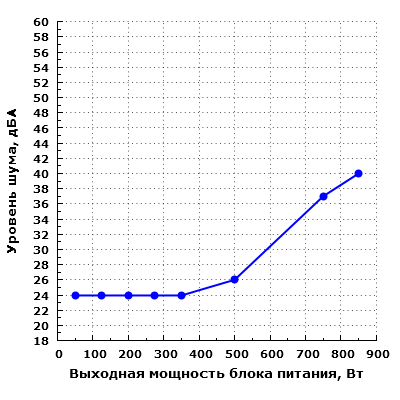

Уровень шума Corsair CS850M

При работе в диапазоне до 350 Вт включительно шум блока питания находится на очень низком уровне — в пределах 25 дБА с расстояния 0,35 метра. Заметить источник с таким уровнем шума можно разве что ночью с небольшого (менее метра) расстояния, и только если специально прислушиваться, причем выключив все остальные бытовые приборы и закрыв окна.

У CS650M шум в данном диапазоне был гораздо ниже, однако большинство пользователей вряд ли сможет ощутить эту разницу, так как уровень шума работающего системного блока и окружающий шум в помещении будут превышать уровень шума CS850M.

На мощности 500 Вт шум немного повышается, и его уже можно трактовать как пониженный (ниже среднетипичного уровня) для жилого помещения в дневное время суток.

При работе на мощности 750 Вт уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле. При более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно с расстояния в метр и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

При нагрузке в 850 Вт шум блока питания достигает эргономической границы в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Подобное значение шума можно охарактеризовать как высокое.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает комфорт при выходной мощности в пределах 750 Вт, демонстрируя в диапазоне до 275 Вт по-настоящему низкий уровень шума.

Уровень шума, дБА
Мощность, ВтTT Москва 850Corsair CS850MРазница, дБА
5027243
12527243
20028244
27528244
35029245
50031265
75044377
85048408

Мы сравнили полученные значения с результатами ранее протестированного блока питания Thermaltake Москва 850. Согласно полученным данным, уровень шума CS850M ощутимо ниже на всех номиналах мощности по сравнению с Thermaltake Москва 850, хотя последний вовсе не является шумным.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вентилятор остановлен2
STB1

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Функционирование при повышенной температуре

Работа на максимальной мощности Corsair CS850M

На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 градусов по шкале Цельсия. В ходе данного этапа тестирования помещение объемом около 8 кубических метров нагревалось до обозначенной температуры, после чего производились измерения температуры конденсаторов и уровня шума блока питания.

Corsair CS850M продемонстрировал устойчивую работу на максимальной мощности и при повышенной до 40 градусов температуре окружающего воздуха. Уровень шума при подобных условиях на максимальной мощности ожидаемо возрос до 46 дБА (т. е. на 6 дБА от исходного значения), причем на мощности 125 Вт уровень шума вырос всего лишь на 2 дБА от первоначального значения и составил 26 дБА.

Что касается температуры конденсаторов, то она составила 62 градуса (рост на 10 градусов) при работе на максимальной мощности и 43 градуса (рост на 16 градусов) при работе на мощности 125 Вт. Таким образом, даже при столь жестких условиях термонагруженность конденсаторов не вызывает беспокойства.

Оценка потребительских качеств

Потребительские качества Corsair CS850M находятся на очень хорошем уровне. Из недостатков эргономики можно отметить только не самый удачный набор разъемов, да и уровень шума при низкой нагрузке мог бы быть еще ниже. Но в реальной эксплуатации подавляющее большинство пользователей такой шум вряд ли заметит. Стоит отметить провода весьма приличной длины, что будет востребовано владельцами габаритных корпусов. Акустическая эргономика БП очень достойная. Экономичность у данной модели также на хорошем уровне и вполне соответствует лучшим представителям когорты БП, имеющих сертификат 80Plus Gold. Наконец, и к электрическим характеристикам особых претензий нет, так как отклонения напряжений от номинала под нагрузкой невелики, а долговременная работа на максимальной мощности не вызывает нареканий даже в случае работы при повышенной температуре окружающего воздуха.

Итоги

Технико-эксплуатационные характеристики Corsair CS850M находятся на хорошем уровне, чему способствуют высокая нагрузочная способность канала +12VDC, высокий КПД, низкая термонагруженность, вентилятор на гидродинамическом подшипнике с высоким ресурсом работы. Конденсаторы только частично японских производителей, но в случае нового продукта значимого эффекта это не оказывает. Так что можно рассчитывать на достаточно долгую жизнь блока питания даже при высоких постоянных нагрузках. Упомянем и весьма достойную акустическую эргономику модели.

Средняя цена по данным Яндекс.Маркет
T-11634038
Предложения по данным Яндекс.Маркет
L-11634038-10


Блок питания Corsair CS850M предоставлен на тестирование производителем
