TV-тюнер ASUS TV7134 — интересное бюджетное решение в ОЕМ-поставке




«Дёшево и сердито»
Поговорка

Не секрет, что многие производители системных плат и видеокарт не ограничивают свою продукцию только этими комплектующими. В частности, внимание компьютерным TV-тюнерам уделяют многие компании, причём, некоторые давно сделали это направление одним из основных. При этом результат часто как минимум не уступает конкурирующим продуктам от законодателей рынка. Например, ECS EZ-TV от Elitegroup Computer Systems отличился удачным соотношением цена/качество, а разнообразию моделей, выпускаемых Leadtek Research Inc., могут позавидовать и куда более известные фирмы. Тайваньская ASUSTeK Computer в представлении не нуждается. Тюнеры выпускаются компанией достаточно давно, хотя и без особой помпы. Попавший к нам экземпляр несколько необычен, он предназначен для сборщиков, конкретно — для Hewlett Packard Company. Неисповедимые пути российского рынка привели к тому, что при желании эту модель (в прайс-листах тюнер может фигурировать под названием ASUS TV-TUNER TV7134 for HP 5187-4606) нетрудно приобрести более чем за умеренную цену.

Комплект поставки

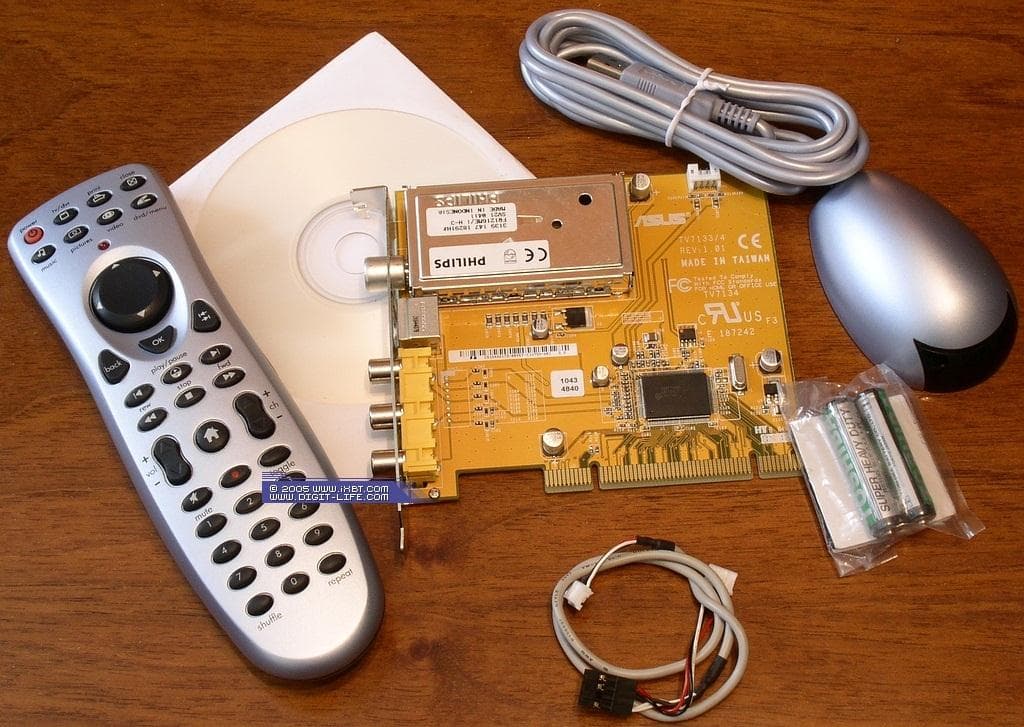

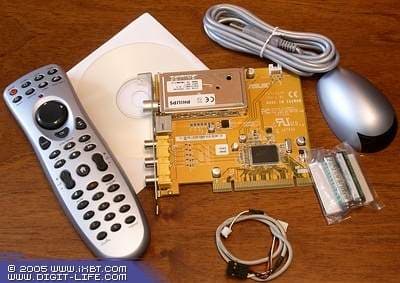

Упаковка (если можно так выразиться) состоит из пакетика с тюнером и почти забытой в настоящее время белой коробки (старожилы IT-индустрии меня поймут) с пультом ДУ. В комплект поставки входят:

  • Тюнер
  • Пульт ДУ
  • Выносной ИК-приёмник пульта ДУ с подключением к USB
  • Кабель для подключения к дополнительному входу звуковой карты
  • CD-R с драйверами и программным обеспечением

Retail-версии могут комплектоваться дополнительным ПО, в нашем случае таковое по понятным причинам отсутствовало.

Конструкция и спецификации

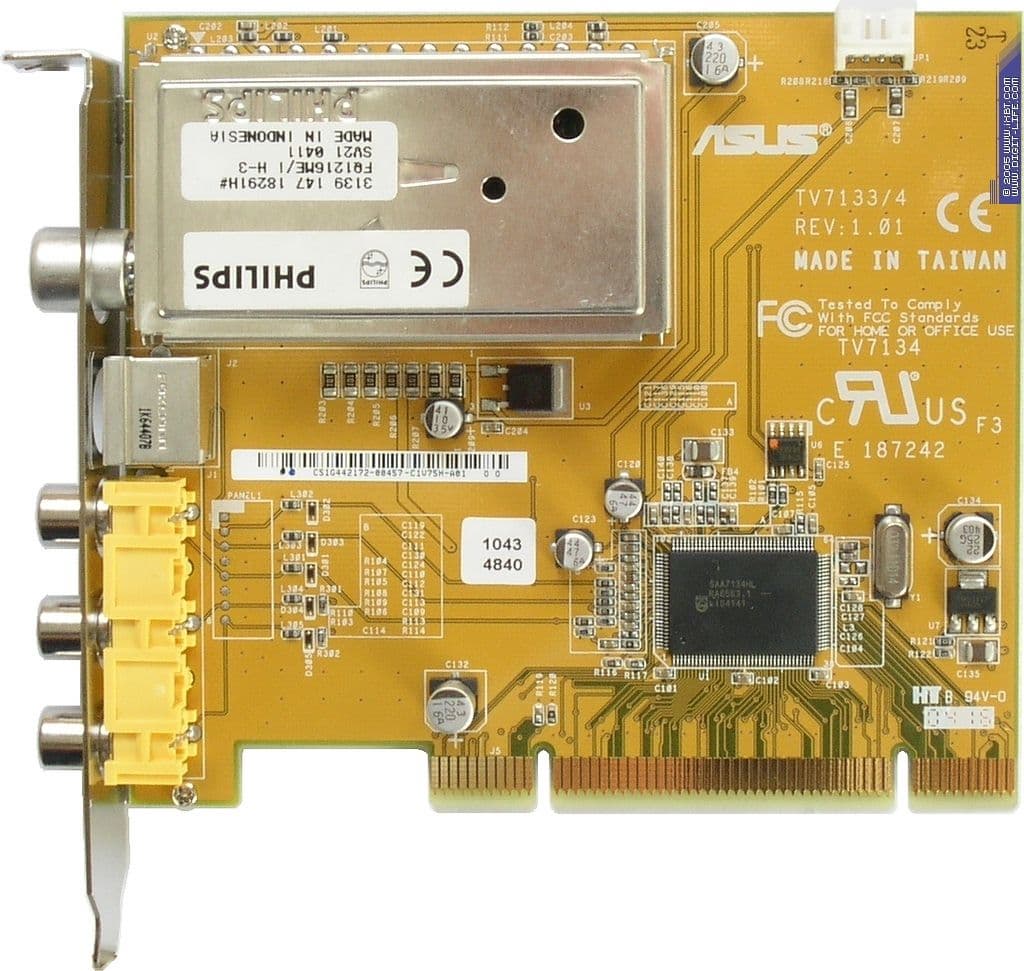

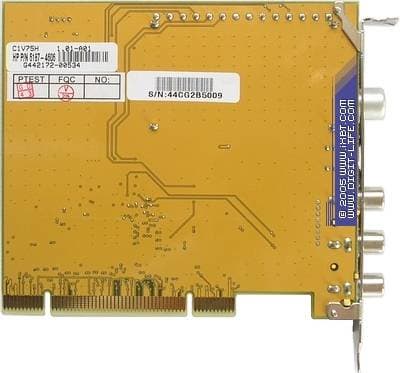

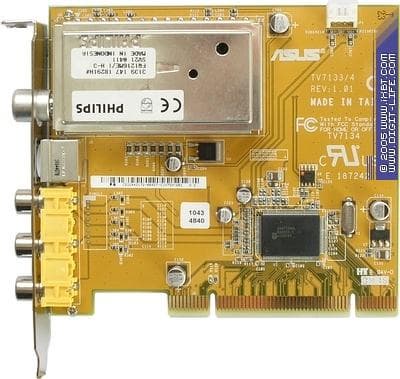

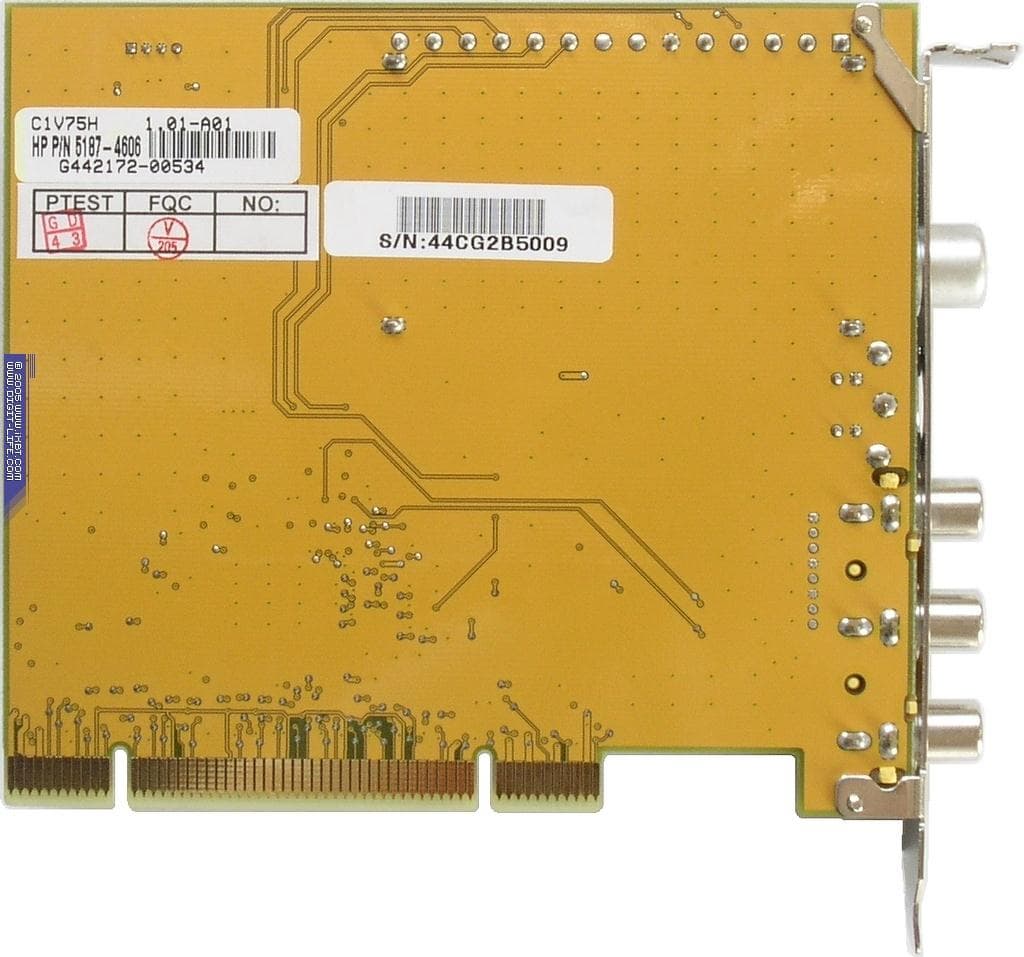

Классический жёлтый цвет текстолита добавляет ностальгических воспоминаний.


Для тюнера нижнего ценового диапазона используемая элементная база находится на достойном уровне.

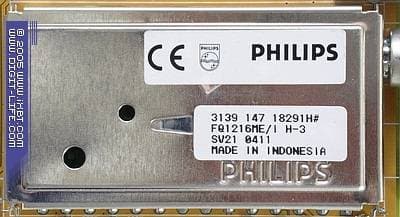

ВЧ-блок FQ1216ME производства Philips Electronics отличается хорошим качеством приёма.

На ASUS TV7134 установлен распространённый 9-битный АЦП Philips SAA7134HL.

Возможности тюнера, определяемые схемотехникой, соответствуют современным стандартам для аналоговых тюнеров, не имеющих аппаратных MPEG-компрессоров.

Конфигурация тестового компьютера

  • Процессор Athlon 64 3800+ (Socket 939)
  • Системная плата Foxconn WinFast NF4UK8AA-8EKRS (чипсет NVIDIA nForce4 Ultra)
  • Оперативная память 2 ГБ (2×1024 МБ PC3200 Samsung)
  • Видеокарта HIS RADEON X850 XT Platinum IceQ II
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0 7200rpm SATA150 8 МБ
  • DVD ROM 12x/48x Hitachi GD-7500BV
  • CD ReWriter TEAC 540E 40x12x48
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake HPC-420-102 DF
  • Операционная система Windows XP Professional (SP2) ENG

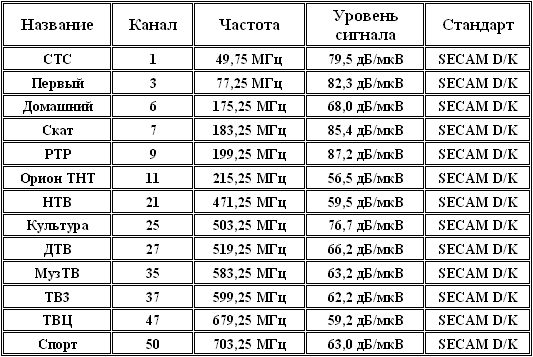

Список эфирных каналов при тестировании


Подключение

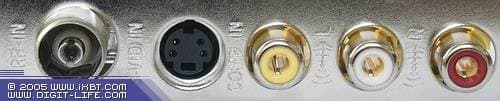

Непривычно организована коммутация. На планке, кроме антенного входа, присутствует полный комплект стандартных видео- и аудиоразъёмов — S-Video + 3 RCA.

Места для линейного входа не нашлось, аудиоконнектор распаян на самой плате. Соответствующий кабель в комплекте имеется. Что ж, достоинств у такого подхода, как минимум, не меньше, чем недостатков.

Настройка

На прилагаемом диске нам достался драйвер версии 2.3.1.5 и бесплатная альтернативная (!) программа DScaler. Тем не менее, мы решили начать тестирование с последних версий драйвера и ПО, доступных для этой модели на сайте производителя — драйвера 2.3.0.4 и программы ASUS EzVCR.FM 1.1.0.9.

После установки получаем следующие устройства

и иконку планировщика в трее.

Первый запуск ASUS EzVCR.FM преподнёс сюрприз: программа упорно начинала работать в недоступном для нашей модели FM-режиме. Оказалось, что в ярлыке с непонятной целью прописан ключ fm. Удаление ключа позволило справиться с этим эффектом. Несколько слов о самой программе.

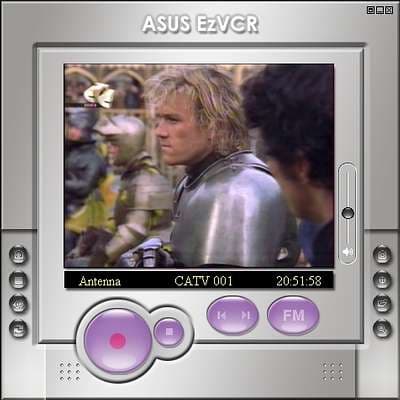

Скажем так, интерфейс не вполне соответствует современным требованиям к эргономике программ для работы с TV-тюнерами. Изображение выводится в окне, окружённом, мягко говоря, великоватым обрамлением, на котором расположены интерфейсные кнопки. Возможность отключения последнего отсутствует. Хорошо, что, хотя бы, не забыто переключение в полноэкранный режим.

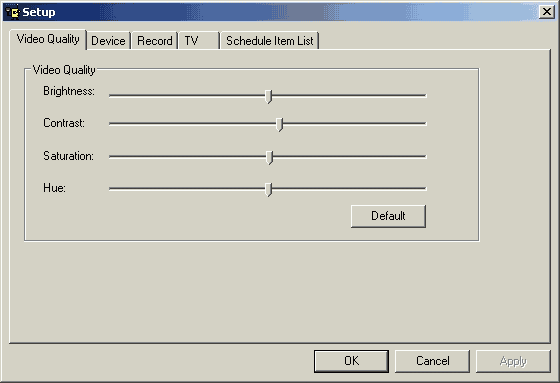

Настройки изображения стандартны — яркость, контраст, насыщенность и оттенок.

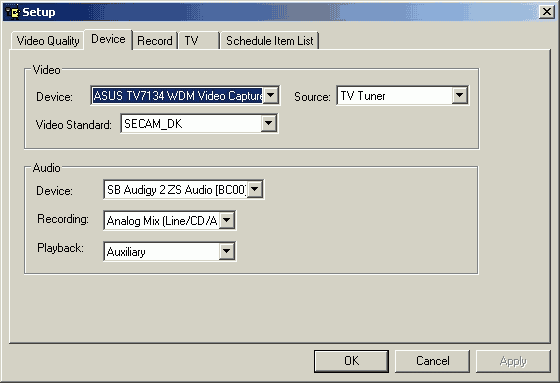

Вкладка Device позволяет выбрать используемое звуковое устройство, видеовход и стандарт цветности.

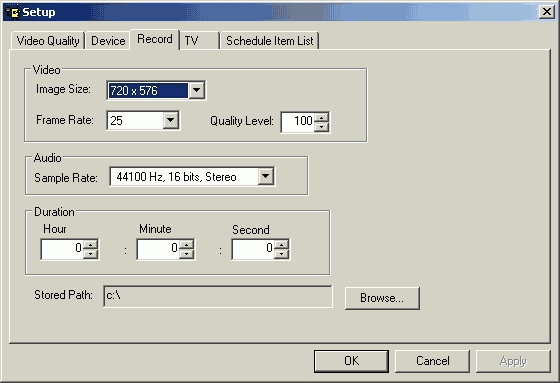

Запись осуществляется в формате AVI с использованием собственного кодека ASV2 (Asus Video). Доступен выбор разрешения, частоты кадров и звуковых параметров. Изменение значения Quality Level заметного влияния на качество и размер получаемого файла не оказывает.

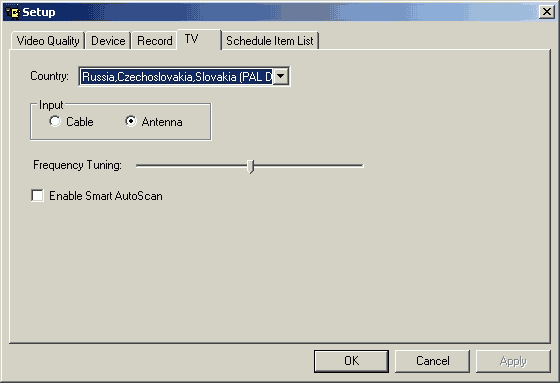

Раздел TV содержит выбор региона, диапазона (антенный/кабельный) и функцию точной подстройки канала. Опция Enable Smart Autoscan, по всей видимости, отвечает за поиск по частоте.

Сканирование каналов вызывается при помощи отдельной кнопки на панели. Несмотря на качественный приёмник, результаты поиска не вдохновили. Отсутствие какого-либо представления (не говоря уж о редактировании) списка каналов в явном виде оптимизма не прибавляет. Впрочем, это поправимо, частоты можно обнаружить в системном реестре в разделе HKEY_CURRENT_USER\Software\ASUS\TV AutoScan.

Добиться адекватной установки стандарта цветности с драйвером 2.3.0.4 не удалось. К тому же, при использовании этой версии программа постоянно выдавала ошибку.

Замена драйвера на 2.3.1.5 помогла исправить положение.

Дополнительные возможности

Собственно, перечислять тут практически нечего, режим отложенного просмотра Timeshift, многоканальный предварительный просмотр и прочие радости владельцев современных тюнеров обошли ASUS EzVCR.FM стороной.

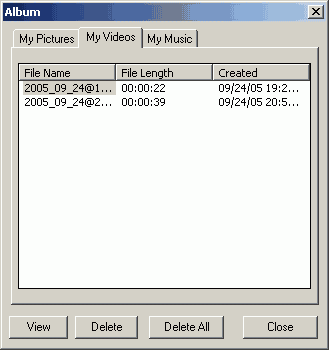

Имеется некое подобие галереи записанных файлов с отображением их названий.

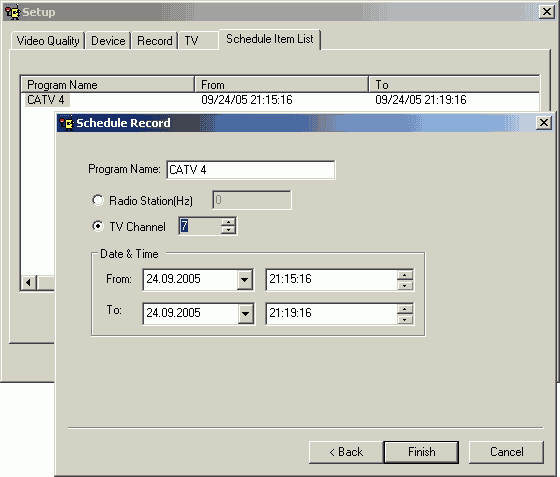

Планировщик также представляет собой привет из прошлого. Настраивается только канал и время начала/окончания записи.

Качество

Особенностью моего эфирного вещания является наличие двух каналов на соседних частотах (175,25 МГц и 183,25 МГц) с разным уровнем сигнала. Как правило, тюнеры с ВЧ-модулями от Philips успешно справляются с уверенным приёмом этих каналов. Однако приемлемого качества на 6 канале (183,25 МГц) добиться на ASUS TV7134 не удалось. Ослабление сигнала на 10 дБ позволило решить эту проблему без видимых последствий для качества изображения.

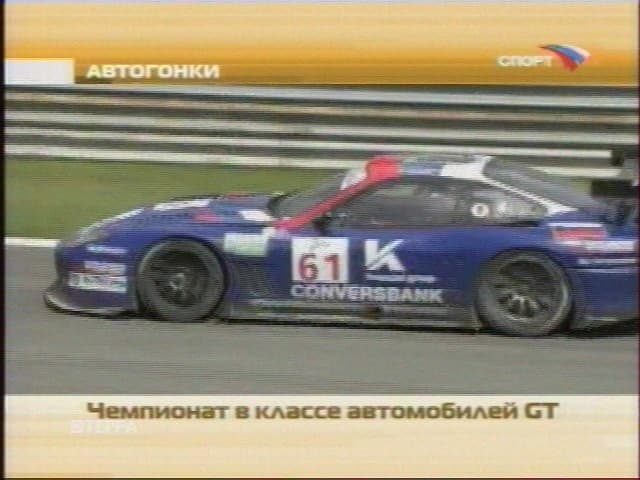

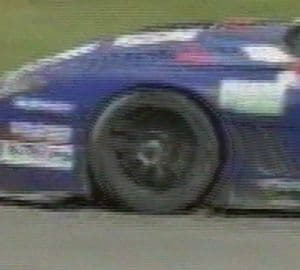

Программа ASUS EzVCR.FM имеет один из самых неудачных алгоритмов деинтерлейсинга, которые мне когда-либо встречались. Результат его работы хорошо виден на скриншоте.

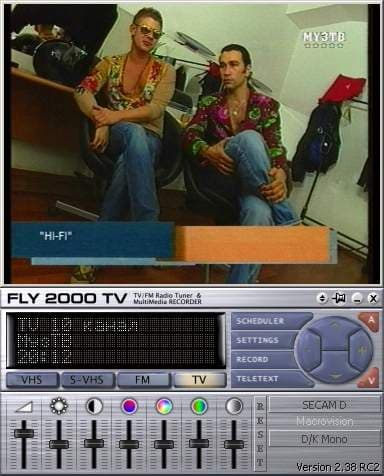

Поэтому, как и при подготовке предыдущих обзоров тюнеров начального уровня, для этой цели использовалась программа FLY 2000 TV.

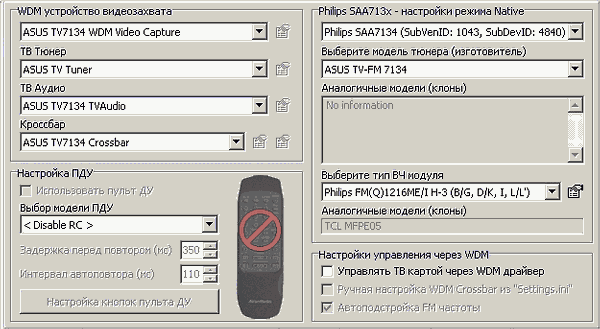

В программе реализована поддержка этой модели с режимом FM-тюнера, что, впрочем, ничуть не мешает нормальному функционированию.

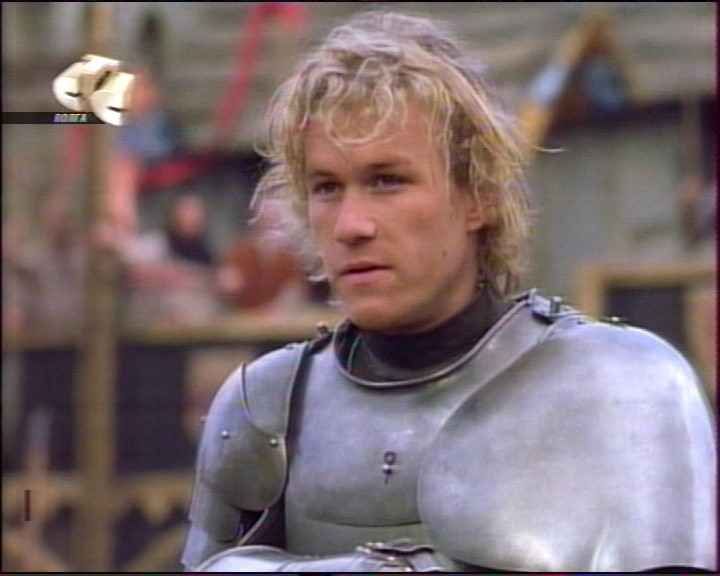

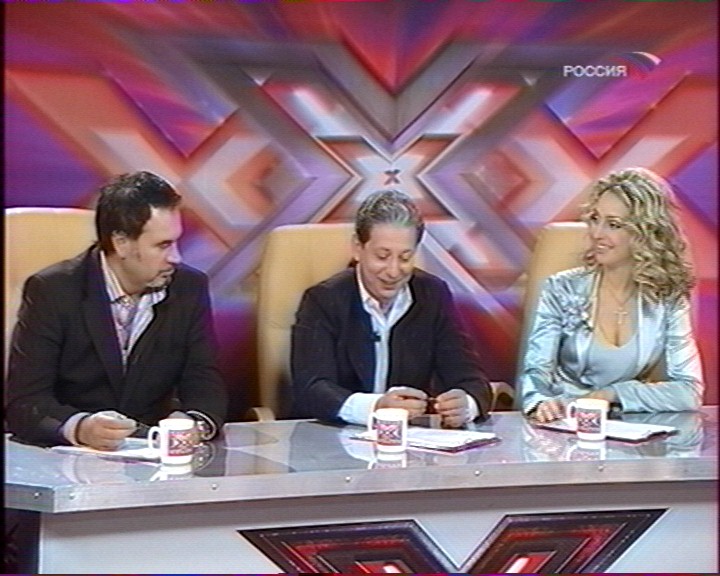

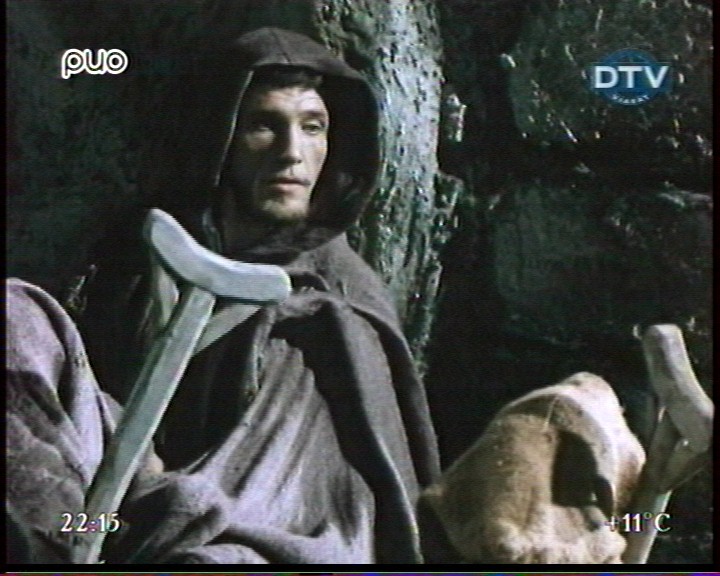

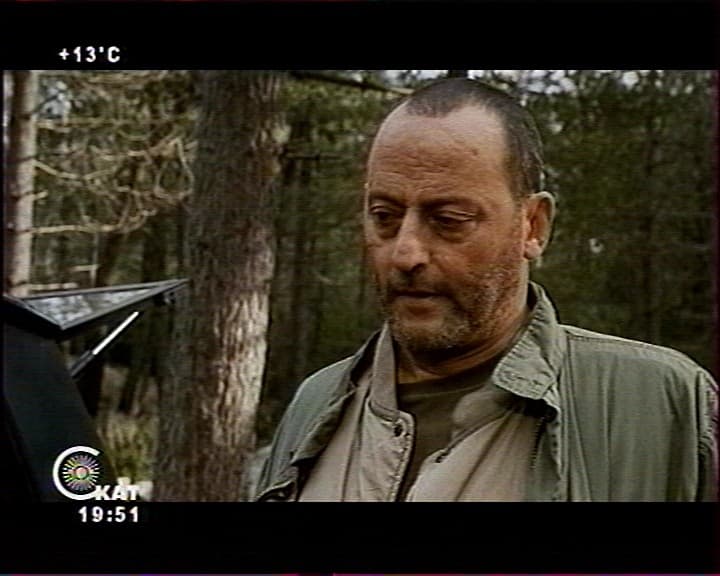

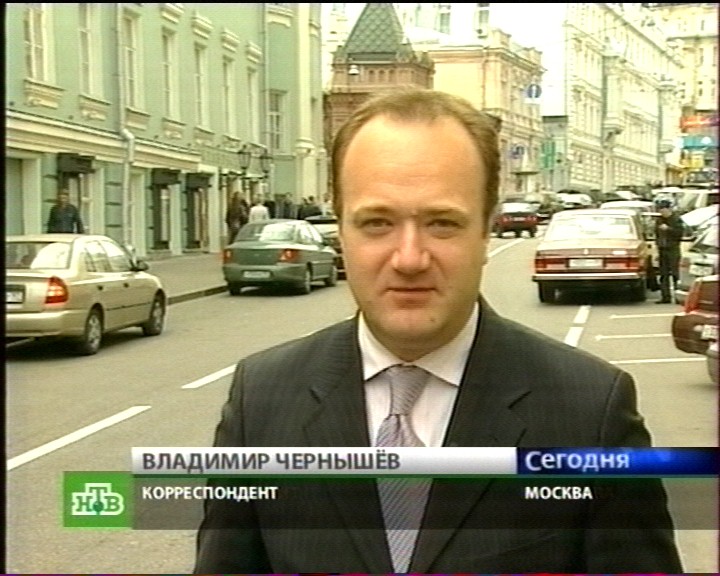

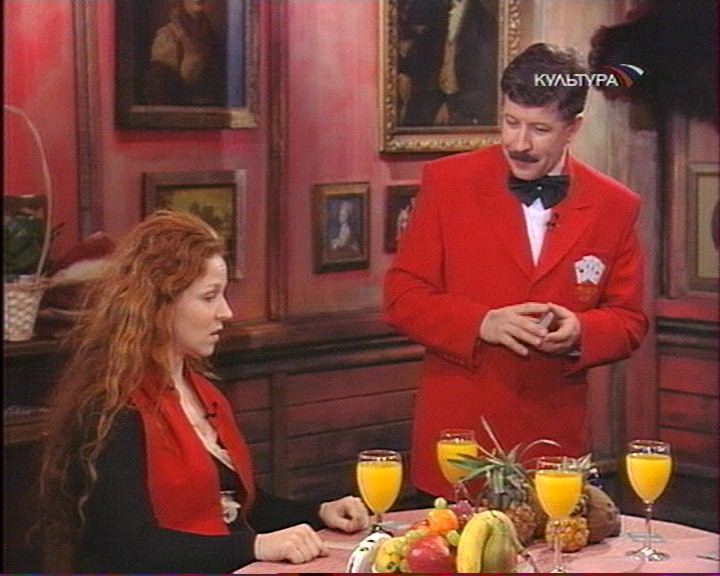

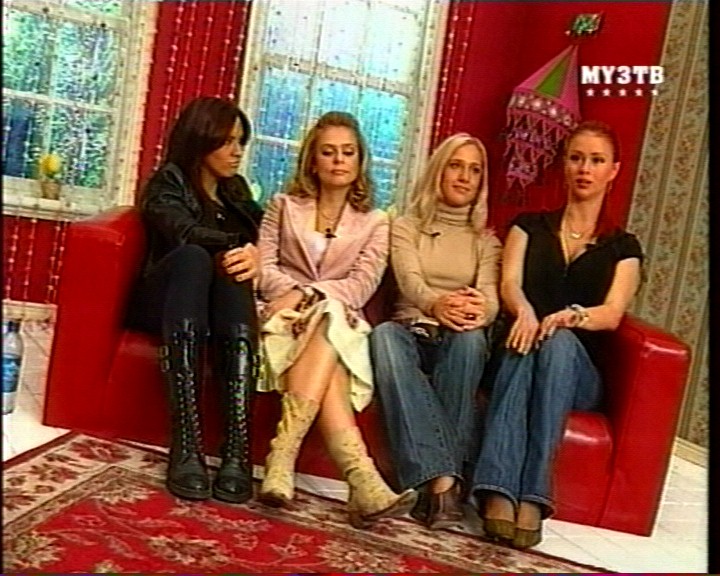

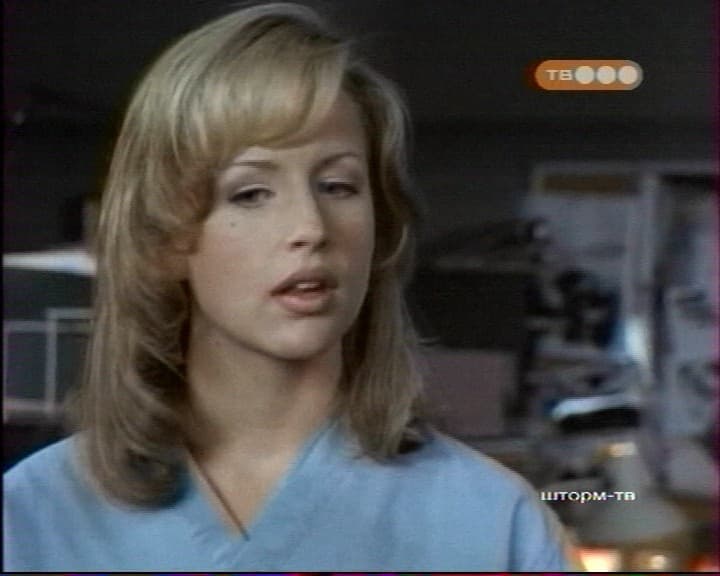

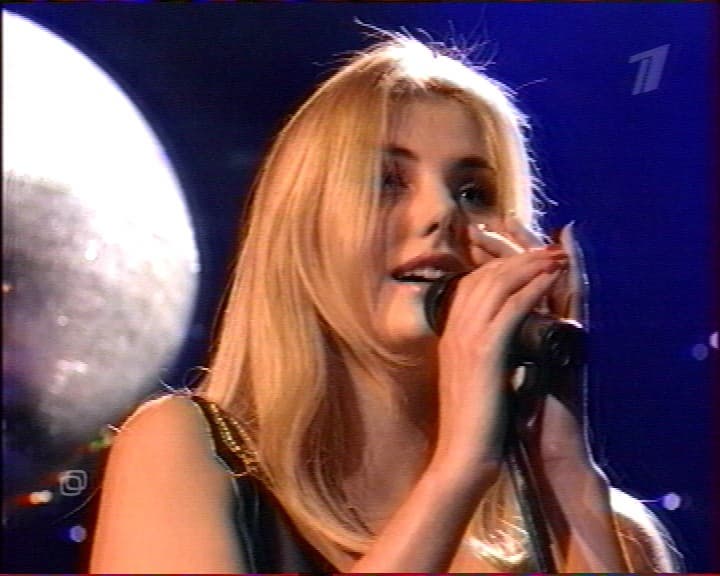

ASUS TV7134 демонстрирует традиционно хорошее для тюнеров на базе Philips SAA713x качество изображения. Скриншоты получены с использованием фильтра деинтерлейсинга Blended Clipping.

К качеству звука в TV-режиме претензий нет. Напомним о поддержке SAA7134HL декодирования стереозвука в формате A2/NICAM. Возможность вывода звукового потока при помощи встроенного АЦП в некоторых случаях способна помочь в борьбе с рассинхронизацией изображения и звука.

Пульт ДУ

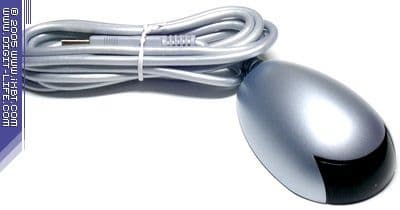

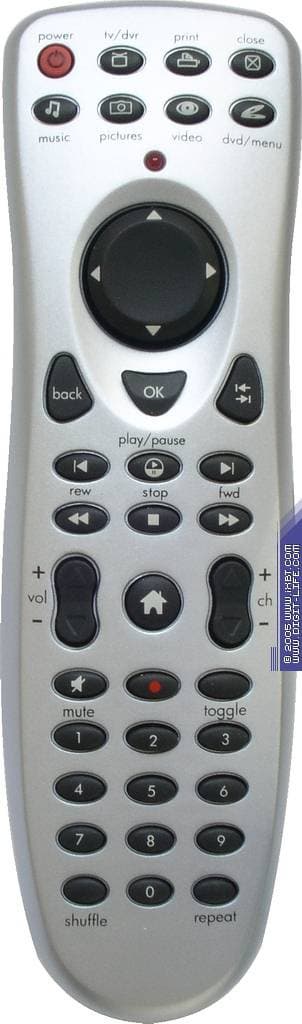

Пульт вполне может претендовать на главную причину покупки именно этой модели. Он представляет собой точную копию универсального мультимедийного пульта от GOTVIEW USB2.0 DVD Deluxe. Разве что, отличается форма ИК-приёмника, подключаемого к USB-порту.

Приятная мелочь — в коробке можно найти две «липучки» с клейкой поверхностью для закрепления датчика.

Пульт работает как Human Interface Devices (HID), эмулируя работу клавиатуры или мыши. Поддерживается большинство современных мультимедийных программ, в том числе, интерфейс Windows XP MCE 2005. Режим работы клавиатура/мышь переключается клавишей Toggle. В зависимости от режима, джойстик служит для перемещения вверх-вниз-влево-вправо или для управления курсором мыши.

Питание от двух прилагаемых батареек типоразмера ААА.

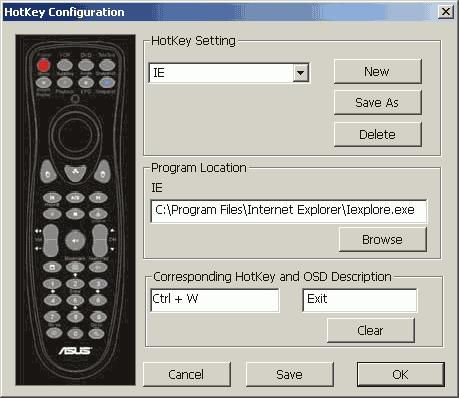

Штатное ПО для работы с пультом ASUS Remote Controller V1.3 позволяет настраивать комбинации клавиш для различных приложений.

К сожалению, в нашем случае программа наотрез отказалась работать, мотивируя это отсутствием устройства IR501 (!).

Честно говоря, особого сожаления по этому поводу я не испытал, на работоспособности пульта с другими приложениями это никоим образом не сказалось.

Выводы

При подведении итогов я не стал перечислять все недостатки штатного ПО ввиду явной нелогичности его использования.

Плюсы

  • Хорошее качество изображения
  • Хорошее качество приёма
  • Поддержка декодирования стереозвука
  • Поддержка BG/DK/I
  • Подключение к дополнительному разъему звуковой карты
  • Передача звука по PCI-шине
  • Удобное подключение внешних устройств
  • Универсальный пульт ДУ
  • Доступная цена

Минусы

  • Безнадёжно устаревшее штатное ПО
  • Отсутствие FM-тюнера

ASUS TV7134 является неплохим вариантов для стеснённого в средствах пользователя, готового мириться с отсутствием приёма FM-станций. При этом аппаратная часть тюнера не уступает заметно более дорогим моделям. Конечно, программа ASUS EzVCR.FM не выдерживает никакой критики, но это компенсируется широким выбором альтернативного ПО, как бесплатного (DScaler), так и имеющего символическую стоимость регистрации для российских пользователей (FLY 2000 TV, FlyDS). К тому же, стоит учесть и функциональность пульта ДУ.

P. S.: Стоимость отдельного пульта от GOTVIEW в розничной продаже составляет около $25.

Средняя текущая цена (количество предложений) ASUS TV7134 в московской рознице: Н/Д(0)



Выражаем благодарность компании «Alliance Marketing Group»
за предоставленный на тестирование тюнер
