Модернизация вибровызова в телефонах Siemens S/C/M35


Вместо предисловия

Не для кого не секрет, что в телефонах Siemens 35-й серии виброзвонок оставляет желать лучшего. Недостаток, несомненно, небольшой, но досадный. К счастью, дефект этот легко устраним. Михаил Зайцев в своей статье «Доработка вибровызова у телефонов SIEMENS 35» подробно описал один из способов усиления силы вибровызова, но, как показала практика, этого часто недостаточно.

Я испробовал метод, описанный в этой статье на телефонах Siemens C35 и S35. Действительно наблюдалось усиление вибровызова, но эффективность его оставалась под вопросом. Я решил самостоятельно попробовать сделать вибровызов ещё сильнее.

Теория и практика

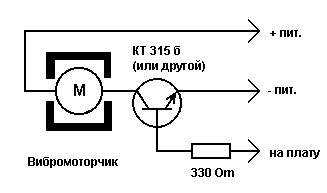

Разобрав телефон, первым делом я решил измерить напряжение, поступающее на вибромоторчик с платы телефона. Оно оказалось удивительно маленьким — ок. 1,2в., чего явно недостаточно. Потребляемый ток — 50-60 мА. Подал на моторчик полное напряжение с аккумулятора — порядка 4в и только тогда сила вибрации показалась мне достаточной и вполне сравнимой с телефонами Nokia. Напряжения с платы вполне хватило бы на управление простейшим ключиком на маломощном транзисторе. Я собрал этот ключик по схеме, приведённой ниже. Транзистор я использовал самый распространённый — КТ315Б.

При таком сопротивлении резистора напряжение на вибромоторчик было порядка 3,3в. — достаточно для нормальной раскрутки моторчика и одновременно ток, потребляемый от аккумулятора остался в пределах допустимого — 110 мА. Мною были опробованы резисторы с сопротивлением от 100 Ом и до 1 кОм. Результаты в таблице.

Сопротивление

Напряжение  Ток  Субъективные ощущения
100-130 Ом  3,9-4,0 в.  ок.200 мА Очень сильная вибрация, но плохо для аккумуляторов, особенно для неновых.
330-470 Ом  3,0-3,3 в.  ок.110 мА Вибрация достаточная, приблизительно как у Samsung R210, ток в пределах нормы.
820-1000 Ом  1,5-1,7 в.  ок.80 мА Сила вибрации почти не отличается от стандартной.

Так же были испробованы транзисторы КТ3102 и КТ503. Оба работали нормально, но для каждого их них пришлось заново подбирать резисторы.

Хочу отметить, что все опыты проводились на полностью заряженном аккумуляторе (напряжение ок. 4,1 в.) Значения сопротивлений скорее всего придется заново подбирать в каждом частном случае. Я переделывал два телефона подобным образом, мне подбирать ничего не пришлось, но люди, повторявшие это усовершенствование, говорили о том, что указанные сдесь сопротивления резистора подходили не всегда.

Конструкция

Конструкция предельно проста. Сначала у вибромоторчика аккуратно отламываются пружинки-контакты, а на тыльную его часть на залуженные контакты припаивается по гибкому тонкому проводу. Площадка под контакт вибромоторчика на плате аккуратно зауживается, на неё так же припаивается тонкий и гибкий провод. Транзистор крепится к контактной группе, соединяющей аккумуляторы с платой телефона так, как показано на римсунке при помощи капли суперклея. Резистор крепится на транзистор.

Проводники разводятся согласно принципиальной схеме. Как показала практика, в телефонах S35 места вполне достаточно для размещения такой конструкции, однако в телефонах C/M35 могут быть проблемы со свободным местом. В этом случае я предлагаю использовать малогабаритные элементы для поверхностного монтажа. Подойдёт любой транзистор обратной проводимости и достаточной мощности. Элементы монтируются на простейшую печатную платку, вроде показанной на рисунке. Изготавливать её при помощи травления смысла не имеет, проще всего пропилить медь надфилем.

Плата закрепляется так же, как и транзистор — каплей суперклея на соединителе.

При распайке помните, что «-» аккумулятора — дальний от вибромоторчика вывод соединительных контактов, а «+» — ближний. Провода следует припаивать к позолочённым контактам соединителя.

Эпилог

Вот в принципе и вся конструкция. Как видите, всё не так уж и сложно и вполне подсилу любому, кто хоть раз держал паяльник в руках и знаком с основами радиоэлектроники.

Подробно про открывание корпуса писал уже упоминавшийся Михаил Зайцев в статье «Доработка вибровызова у телефонов SIEMENS 35», а так же в статье «Методика разборки корпусов телефонов Siemens С35, M35 и 45 серии для доработки вибровызова».

К сожалению, сейчас я не распологаю ни временем, ни возможностью опубликовать фотографии моих лороботок, по этому пока приходится довольствоваться простенькими рисунками.

Гарантии и ответственности

Гарантий никаких :) У меня 2 раза получалось сделать такое усовершенствование, получалось без проблем, уже двое моих знакомых повторили все, что здесь написано, так что вы делаете всё на свой страх и риск! Ни автор, ни сайт iXBT.com не несут ответственности за причинённый вам ущерб. Главное — аккуратность, без неё никуда!

Со всеми вопросами смело обращайтесь к автору. Отвечу обязательно всем!
