Gigabyte P55-UD3 — системная плата на базе чипсета Intel P55


Галерея фотографий платы

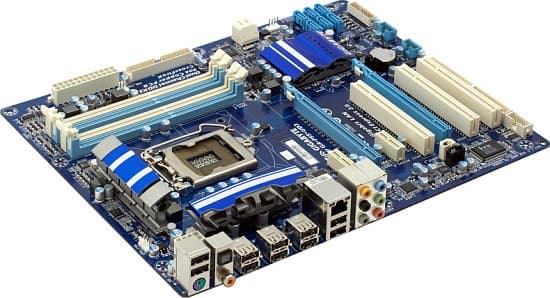

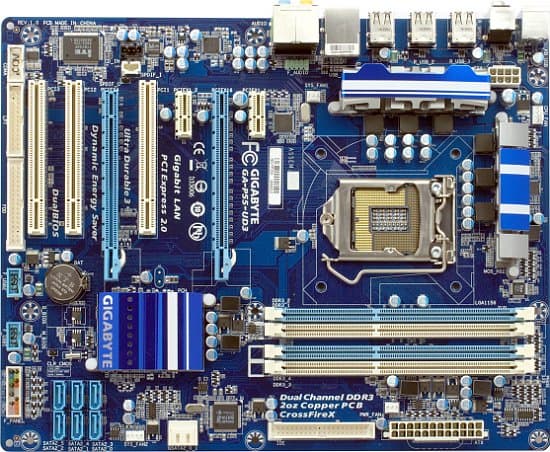

Топовую модель в новой линейке Gigabyte (P55-UD6) мы уже рассмотрели, сегодня пришел черед одной из младших плат. Компания, как обычно, выпустила очень широкую линейку, различия между моделями в которой не очевидны ни на первый, ни на второй взгляд. В общем можно ориентироваться на суффикс названия, исходя из того, что плата с меньшей функциональностью, упрощенным дизайном и более скромной комплектацией имеет меньший числовой суффикс, ну а последняя буква означает еще более тонкие различия. В нашем случае рассматривается модель P55-UD3 «просто», у которой есть старшая сестра P55-UD3R (с более сложной системой питания процессора, портами eSATA на задней панели и лишним (четвертым!) слотом PCI вместо PCIEx1), а также еще «чуть более старшая» P55-UD3P (отличающаяся от P55-UD3R интегрированным модулем TPM). С другой стороны к P55-UD3 примыкают младшие модели P55-UD3L и P55-US3L, имеющие зауженную печатную плату, тоже 4 слота PCI и весьма своеобразный набор разъемов задней панели (достаточно сказать, что там распаяны COM- и LPT-порт). Семейство P55-UD3 является на текущий момент младшим среди полноразмерных плат Gigabyte на чипсете P55, проще и дешевле только одна microATX-модель.

Особенности платы

Конечно, от младшей модели в линейке логично ожидать упрощенного дизайна с уменьшенным количеством периферийных контроллеров и пр. Однако серия плат P55-UD3 преподносит интересный сюрприз: здесь признаком «младшести» является неожиданно большое количество слотов PCI! Причем рассматриваемая P55-UD3 как раз еще «соблюдает приличия» в большей степени, имея всего 3 таких слота, а вот остальные модели, включая более функциональные и дорогие P55-UD3R и P55-UD3P, имеют аж по 4(!), чего мы массово не видели с тех самых времен, когда в 2004-м вышли чипсеты Intel 915/925 с поддержкой PCI Express. Компания выпускала такие платы (и даже с 5 слотами PCI!), но это было уделом экстремально-бюджетных моделей на младших чипсетах, ну а с платформой Socket 1156 особых вариантов не осталось, и на базе Intel P55 выпускается сразу весь диапазон моделей. Так или иначе, а если вы мечтали о возможности установить в современный компьютер с мощным процессором кучу карт расширения с устаревшим интерфейсом, платы Gigabyte P55-UD3 — как раз для вас. (Кстати, все платы семейства поддерживают реализацию COM- и LPT-порта, хотя у трех старших реализация ограничивается разъемами на текстолите.)

Нельзя, впрочем, сказать, что владельцы рассматриваемой модели окажутся обделены более современными слотами расширения: два PCIEx1 (один, возможно, будет перекрыт системой охлаждения видеокарты) и один PCIEx4 — не так уж мало. Да, второй слот типоразмера PCIEx16 во всем семействе P55-UD3 подключен к чипсету, он электрически соответствует слоту PCIEx4 и обеспечивает пропускную способность такого слота версии PCI Express 1.1. Понятно, что устанавливать в него вторую топовую видеокарту никому в голову не придет, так что Gigabyte заодно сэкономила на лицензии SLI (CrossFire, как открытый для реализации стандарт, все же поддерживается). В остальном по дизайну печатной платы у нас нет ни серьезных замечаний, ни комментариев — разве что разочаруем окончательно бескомпромиссных сторонников прогресса, упомянув про набортные разъемы IDE и FDD.

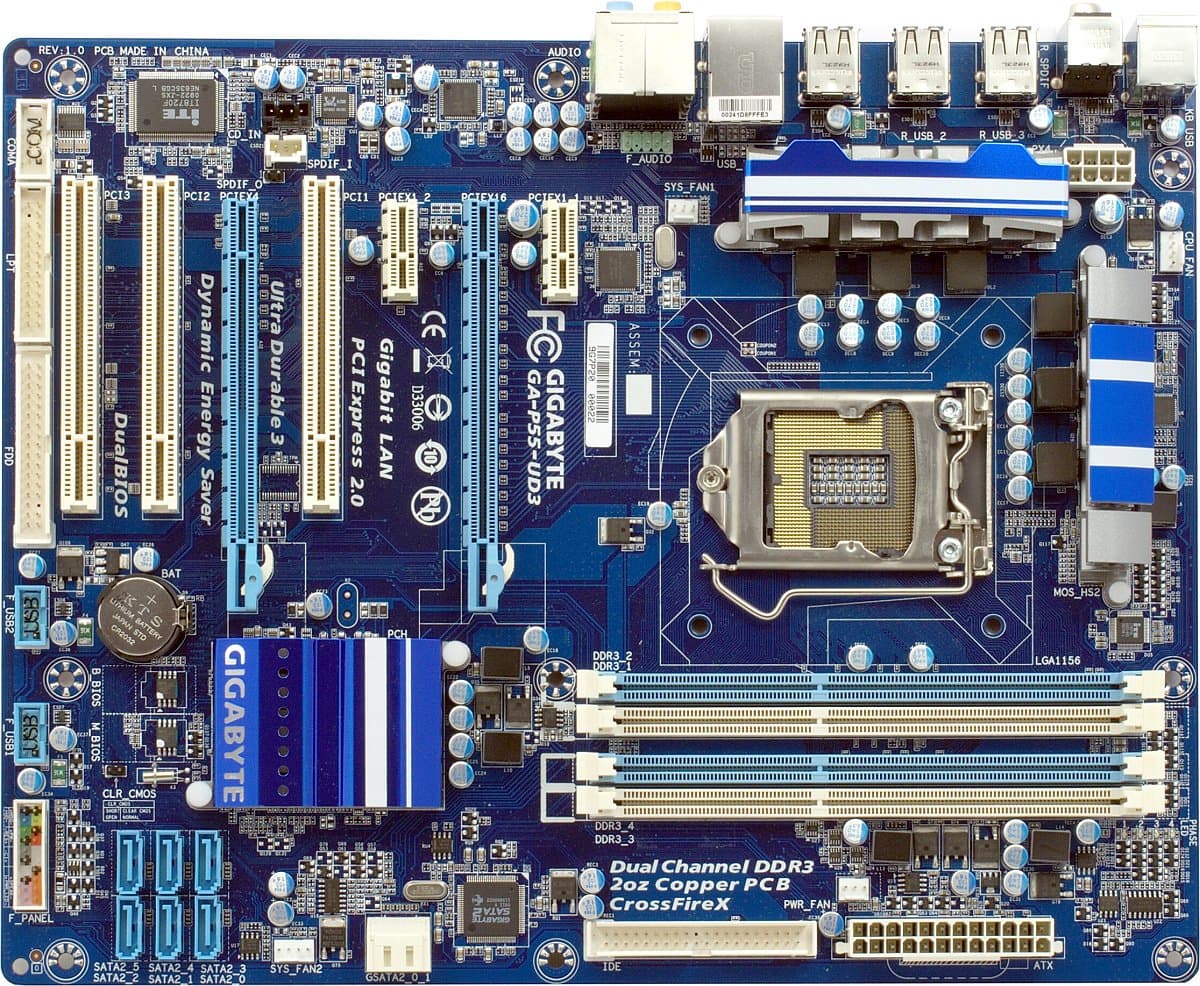

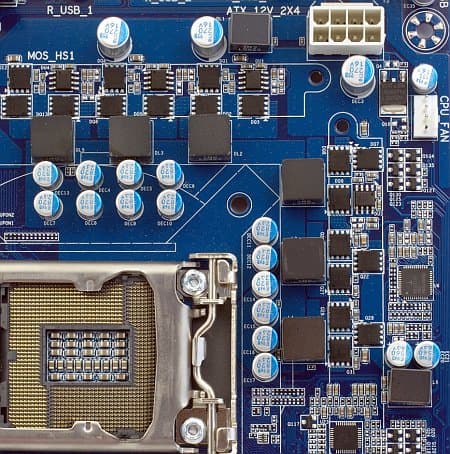

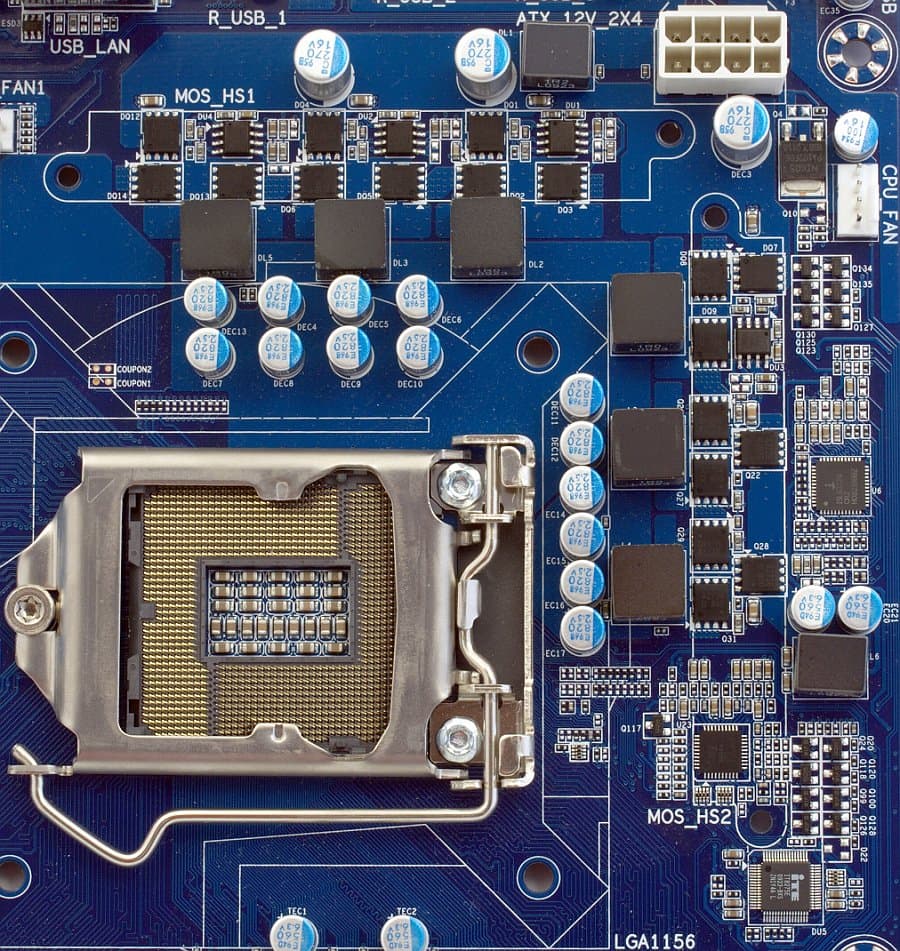

Стабилизатор питания процессора на бюджетной плате, конечно, куда менее сложен, чем на топовых решениях, ориентированных на рекордный разгон. Схема стабилизатора в данном случае выглядит как 4+2 (4-канальное питание ядра процессора и 2-канальное питание Uncore-логики), с тремя полевыми транзисторами в каждом канале. Конвертер питания модулей памяти также двухканальный. В целом — вполне адекватная схема, хотя и не гарантирующая сверхвысокой стабильности напряжения при сильном разгоне. Кроме того, плата реализует все преимущества серии Ultra Durable 3: увеличенную толщину слоев питания и заземления в печатной плате, полимерные конденсаторы японского производства (Nichicon) с повышенным сроком службы, полевые транзисторы с низким сопротивлением открытого канала (RDS(ON)), дроссели с ферритовым сердечником. Все модели семейства P55-UD3 имеют похожую схему преобразователей напряжения в ключевых цепях, но у старших увеличено количество каналов, а у младших применяются менее «прогрессивные» компоненты (скажем, используются стандартные полевики), причем у P55-US3L даже и оставшиеся (полимерные конденсаторы) применяются лишь в цепи питания процессора, а не по всей плате.

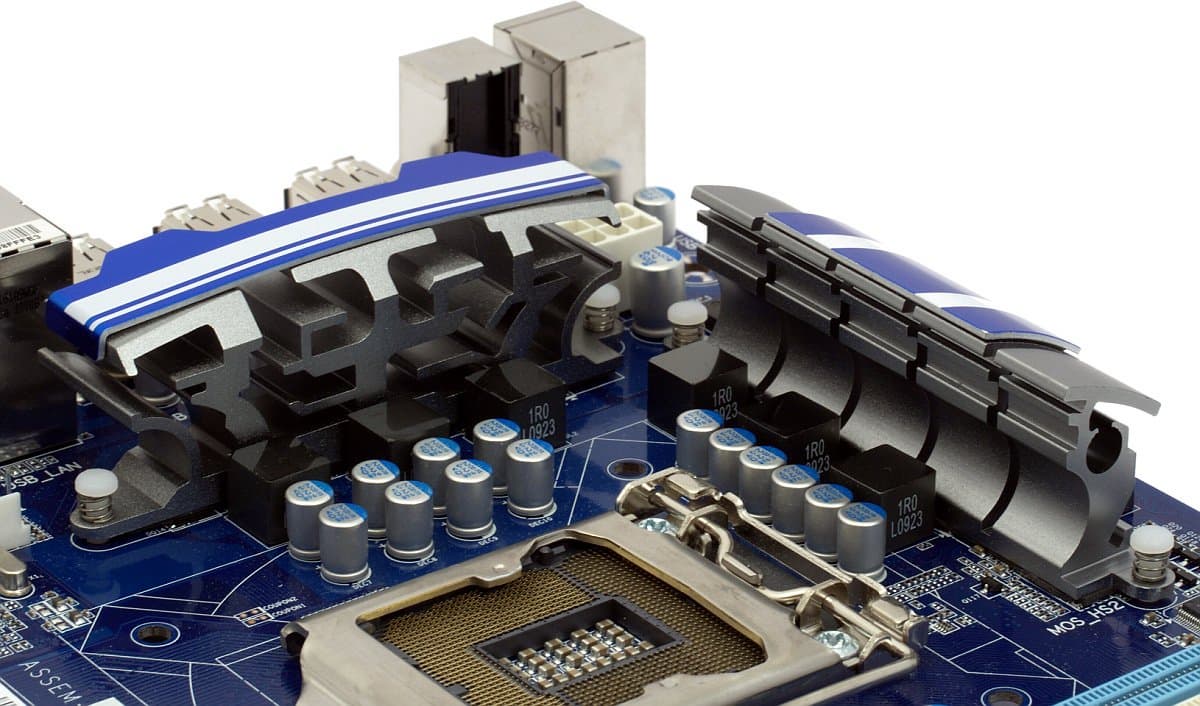

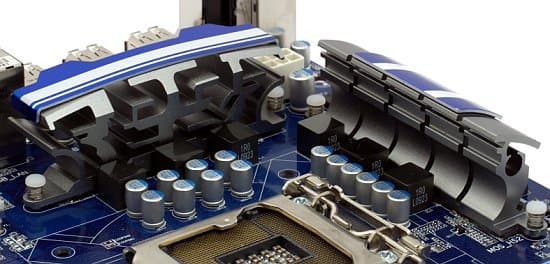

А вот к набортной системе охлаждения никаких претензий нет. Платы P55-UD3 не относятся к топовым, так что могут себе позволить эффективное охлаждение, а не эффектное, пример которого мы наблюдали у P55-UD6. Правда, P55-UD3R и P55-UD3P все-таки имеют по тепловой трубке, очевидно бесполезно соединяющей радиаторы на полевых транзисторах в цепи питания процессора, но эта трубка там, по крайней мере, не мешается при сборке системы. На рассматриваемой же сегодня P55-UD3 установлены три отдельных алюминиевых радиатора (третий — на чипсете) с замысловатым профилем, которые крепятся к плате пластмассовыми защелками, а не нормальными металлическими винтами, но бюджетной плате это вполне можно простить. При работе нагрев радиаторов едва ощущается.

Из «аппаратных» особенностей платы неописанной осталась, пожалуй, лишь система светодиодных индикаторов, отражающая в реальном времени загрузку процессора и соответствующее количество активных каналов в преобразователе напряжения. Честно говоря, рядовому покупателю куда больше пользы принесла бы хоть самая простенькая индикация проблем при старте компьютера, но такая система требует дополнительной реализации (= денег). Напротив, снижение количества активных каналов в простое достается бесплатно (вместе с соответствующим ШИМ-контроллером Intersil), так что выбор предмета праздничной иллюминации (да, бюджетные платы тоже хотят приковывать взгляды покупателей!) был очевиден.

Gigabyte является, вероятно, рекордсменом по числу фирменных утилит и сопутствующих им технологий. Просто не устаешь поражаться богатой фантазии людей, которые из одиночного, мельком замеченного случая взращивают идею новой «технологии» и приступают к программной реализации. Так, поколение плат на Intel P55 подарило нам шикарную новинку AutoGreen — теперь можно нажатием кнопки на мобильном устройстве, подключенном к компьютеру по Bluetooth, перевести систему в одно из состояний сна! Если же говорить только о полезных утилитах, которые действительно можно назвать фирменными (на наш взгляд, чтобы соответствовать такому названию, программа должна быть «привязана» к плате на аппаратном уровне), то таковых мы насчитали две с половиной. За половину при этом принимаем @BIOS, качающую новые прошивки с сайта производителя и прошивающую их прямо из-под Windows — реализация на высоте, просто сама задача весьма экзотическая для большинства обычных владельцев материнских плат.


Из двух оставшихся фирменных утилит отметим доросшую до второй версии Dynamic Energy Saver. Во-первых, программа визуализирует отключение лишних каналов в преобразователе напряжения процессора в моменты снижения нагрузки (занимается отключением сам ШИМ-контроллер Intersil) и умеет гасить соответствующую иллюминацию на текстолите. Во-вторых, традиционно подсчитывается экономия энергии от перехода системы в состояние пониженного потребления — основной выигрыш, конечно, дает переход процессора в штатный режим простоя C1 и работа EIST. В третьих, утилита позволяет настраивать параметры режимов энергосбережения и быстро переключаться между ними. По общей идеологии и вариантам настроек это почти полный аналог фирменной утилиты/технологии ASUS EPU-6 Engine, только Gigabyte предлагает в качестве еще более радикального варианта дополнительно притормаживать процессор чипсетным троттлингом.

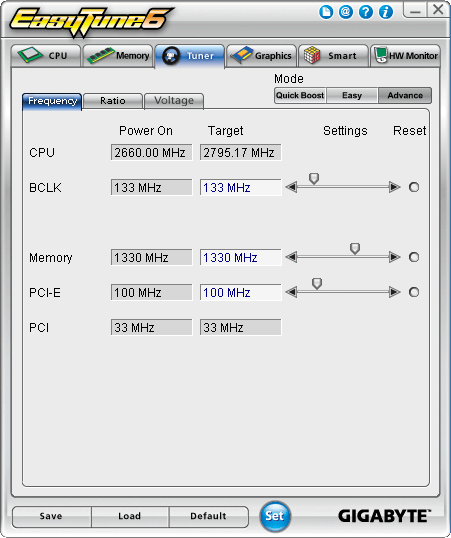

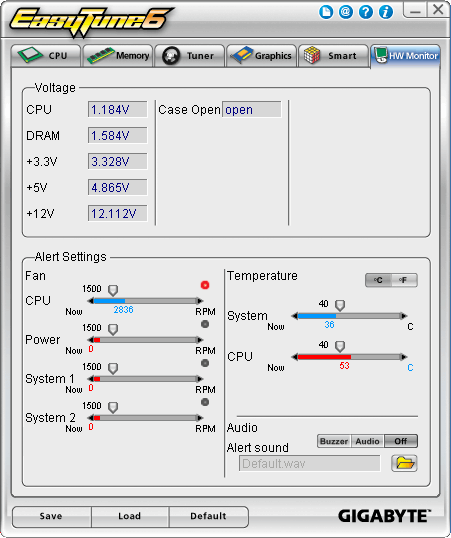

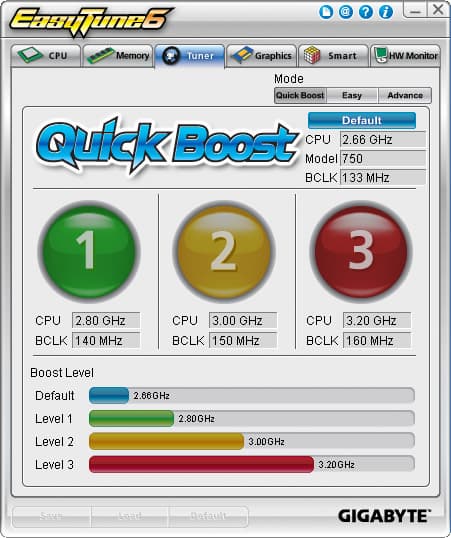

К чему у нас нет ни малейших замечаний, так это к фирменной утилите EasyTune 6. Отличная программа с вменяемым интерфейсом, выводом огромного количества справочной низкоуровневой информации о системе (полностью заменяет CPU-Z) и расширенным мониторингом. Кроме того, позволяет достаточно гибко настраивать «умную» работу вентиляторов. Ну и, разумеется, разгон на любой вкус: простой выбор одной из предустановок для небольшого, но почти гарантированного разгона; быстрое увеличение опорной частоты с автоматическим подъемом напряжений; динамический разгон с настройкой агрессивности алгоритма; полностью ручной режим, где можно задать желаемые параметры с точностью до мегагерца и милливатта. Ради таких утилит безусловно стóит вставить комплектный DVD в привод.

Мы уже неоднократно сталкивались с желанием отдела маркетинга Gigabyte описать в своих продуктах по шесть фирменных технологий (в силу понятной каждому китайцу привлекательности числа «шесть»): 6-Dual Miracle, 6-Quad — иногда путем откровенных натяжек. Новое воплощение этой идеи реализовано в платах на чипсете P55 — у них, согласно документации компании, есть набор технологий «Smart 6». Функциональность этого набора мы подробно рассмотрели в обзоре модели P55-UD6, а здесь ограничимся замечанием о том, что большинство этих технологий либо не уникальны (реализованы многочисленным сторонним ПО), либо бесполезны в реальной жизни. Пожалуй, лишь Smart DualBIOS может представлять некоторый интерес. Увы, количество далеко не всегда переходит в качество.

Про комплект поставки P55-UD3 сказать просто нечего: самое интересное в нем — это коробка и нормально изданное руководство по работе с платой, имеющее к тому же приложение, переведенное на несколько языков, включая русский. Довершают картину пара кабелей SATA и один IDE, заглушка на заднюю панель и DVD с драйверами и фирменными утилитами. Большее количество скриншотов работы фирменных утилит приведено в фотогалерее платы.

Функциональность

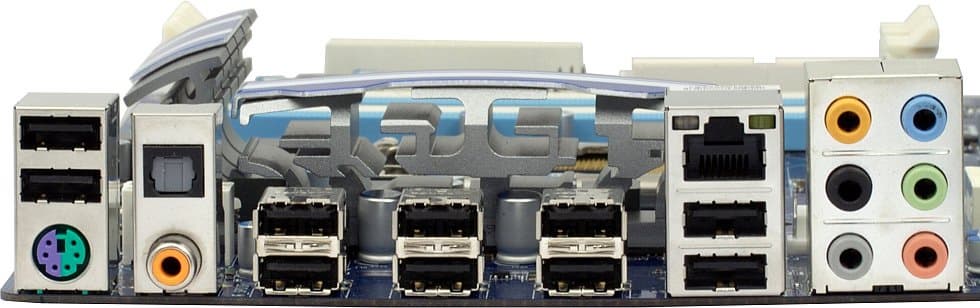

нет ничего экзотического, но есть 10 портов USB, как у всех современных плат Gigabyte

Плата основана на чипсете Intel P55 (единый мост P55), о возможностях которого вы можете узнать из обзорной статьи по ссылке. В дополнение к этому на плате реализованы:

  • интегрированный звук, на базе 10-канального (7.1+2) HDA-кодека Realtek ALC888 (современная версия среднего уровня), с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов, оптическим (Toslink) и коаксиальным разъемами S/PDIF-Out на задней панели и разъемами S/PDIF-In и S/PDIF-Out на текстолите;
  • сетевой контроллер, на базе микросхемы Realtek RTL8111D (интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • контроллер IDE/SATA-II, на базе микросхемы JMicron JMB363 (интерфейс PCIEx1), с поддержкой 1 канала (2 устройств) IDE (PATA), включая CD/DVD-приводы, и 2 портов SATA300 с возможностью организовать из SATA-дисков RAID-массив уровней 0 и 1.

Качество аналогового вывода интегрированного звукового решения мы оценили при помощи тестовой программы RightMark Audio Analyzer 6.0.5 и звуковой карты Terratec DMX 6fire, получив итоговые общие оценки «Отлично» для обоих режимов тестирования — 16 бит, 44 кГц и 16 бит, 48 кГц.

Тест16 бит, 44 кГц16 бит, 48 кГц
Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ+0,02, −0,04+0,02, −0,03
Уровень шума, дБ (А)−92,2−92,3
Динамический диапазон, дБ (А)92,192,3
Гармонические искажения, %0,00080,0009
Гармонические искажения + шум, дБ (A)−85,6−85,6
Интермодуляционные искажения + шум, %0,00730,0071
Взаимопроникновение каналов, дБ−90,6−90,9
Интермодуляции на 10 кГц, %0,00730,0069
Общая оценкаОтличноОтлично

Цифровой выход S/PDIF на плате поддерживает обе наиболее актуальные частоты дискретизации вывода — 44,1 и 48 кГц. Никаких дополнительных технологий работы с многоканальным звуком (DTS/Dolby) драйверы Realtek для этой платы не предусматривают, хотя есть отдельный пакет Dolby Control Center (только для Windows Vista). К сожалению, в нашем случае приложение вылетало с ошибкой, так что мы не можем рассказать, что полезного и интересного оно обеспечивает для данной платы.

Контроллер JMicron JMB363 встречается очень часто, и за время тестирования таких плат мы успели убедиться, что проблем с поддержкой PATA-устройств (ввиду отсутствия таковой в современных чипсетах Intel) у него нет. В данном случае нам остается лишь подтвердить, что этот IDE-контроллер проявил себя наилучшим образом, не создав ни малейших проблем с определением оптического накопителя при загрузке системы и под Windows, позволяя успешно выполнить загрузку с CD и т. д.

Заключение

Подводя итог сегодняшнему обзору, можно сказать, что нам понравились как конкретная рассмотренная плата, так и все семейство моделей Gigabyte P55-UD3. Грамотный дизайн PCB и качественные электронные компоненты, присутствие всех минимально необходимых слотов и периферийных контроллеров — большего от бюджетной платы требовать, пожалуй, не приходится. Единственное, что смущает, это слишком уж сильная привязка к реалиям прошлого. Все-таки Socket 1156 — это, на сегодня, прогрессивная платформа с топовыми процессорами, и кажется совсем неочевидным, что найдется достаточно желающих совместить Core i7 с мышью или модемом для COM-порта или LPT-принтером. Впрочем, модели семейства, начиная с собственно Gigabyte P55-UD3, выглядят вполне современно, ну а наличие большого количества слотов PCI… — разве не об этом мечтают, судя по регулярно раздающимся в нашей конференции возгласам, многие страждущие? Кроме того, при столь невысокой цене платы P55-UD3/R/P вполне могут быть востребованы просто в качестве незамысловатой основы для новой производительной системы, а не за свои конкретные особенности.
