Gigabyte 8KNXP Ultra — системная плата на базе чипсета i875P


Самая дорогая из виденных нами плат на этом чипсете — еще один пример продукции класса High-End, с отличной функциональностью и неплохой производительностью.

Комплект поставки включает:

  • Упаковку: коробка нового дизайна, ламинированная пластиком с голографическим эффектом;
  • Документацию: руководство пользователя материнской платы, руководство пользователя IDE RAID, руководство пользователя SCSI RAID и плакат с кратким описанием основных моментов установки и настройки платы — все на английском языке;
  • Кабели: один SCSI на 5 устройств, 2 SATA, 3 ATA66/100/133 и шлейф для подключения дисковода;
  • 2 планки на заднюю панель компьютера с 2 портами USB на каждой;
  • Планку на заднюю панель компьютера с разъемами Rear, Center/Sub и S/PDIF-Out типов Coaxial и TosLink;

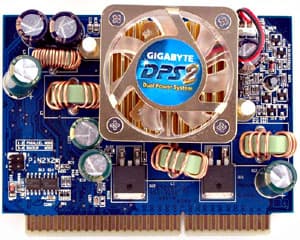

  • Модуль DPS2;

  • Заглушку на заднюю панель платы;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • DirectX 9.0;
    • Adobe Acrobat Reader;
    • Norton Internet Security 2003;
    • Gigabyte @BIOS;
    • Gigabyte DMIView;
    • Gigabyte EasyTune4;
    • Gigabyte FaceWizard;
    • Gigabyte Windows Utility Manager;
    • Gigabyte IA Panel Utility.

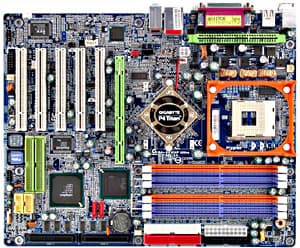

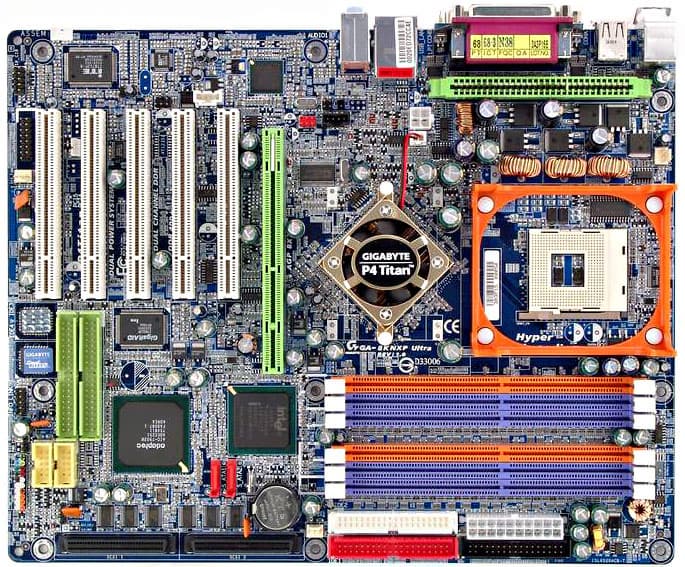

Разводка платы, несмотря на огромное количество интегрированных возможностей, продумана хорошо, но, разумеется, избежать размещения разъемов всех трех наличествующих типов RAID (IDE, SATA и SCSI) позади слотов PCI было невозможно, да и 6 разъемов под память практически не оставили места вокруг, так что манипулирование модулями в них будет несколько затруднено. Привычно отметим также не самое удачное, с точки зрения размещения кабелей в корпусе, расположение аудиовходов — перед слотами PCI. Доступ к единственной имеющейся перемычке может быть затруднен при установке платы в корпус, краткое описание ее функциональности приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 4 конденсатора по 3300 мкФ и несколько менее емких. При задействовании внешнего модуля DPS2, в схеме питания процессора образуется шестиканальный стабилизатор напряжения, использующий 6 конденсаторов по 3300 мкФ и несколько менее емких. На плате также находятся стабилизаторы напряжения шины AGP (включающий 1 конденсатор на 1000 мкФ) и памяти (8 по 1000 мкФ).

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе чипсета и AC'97-кодека Analog Devices AD1985, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • сетевой, реализованный на базе микросхемы Intel 82547EI (Kenai II CSA), с поддержкой 10BaseT/100BaseTX/1000BaseT (Gigabit Ethernet);
  • контроллер IDE RAID, реализованный на базе микросхемы ITE IT8212F, с возможностью создания RAID уровней 0, 1 и 0+1 по протоколу ATA133;

  • контроллер SCSI RAID, реализованный на базе микросхемы Adaptec AIC-7902W, с возможностью создания RAID уровней 0 и 1 по протоколу Ultra320.

На плате применены фирменные технологии компании:

  • DualBIOS (на плате находится резервная микросхема Flash EEPROM с копией BIOS);
  • DPS2 (внешний модуль VRM для повышения стабильности работы процессора).

При установке видеокарты, не поддерживающей напряжение питания +1,5 В, на плате загорается светодиод, информирующий о недопустимости подобных действий. Наличие напряжения на слотах памяти также индицируется светодиодом.

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы ITE IT8712F-A. Контролируются:

  • напряжения процессора, шины AGP, +3,3, +5 и +12 В;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 2 для нерегулируемого (к одному из них подключен вентилятор на радиаторе MCH).

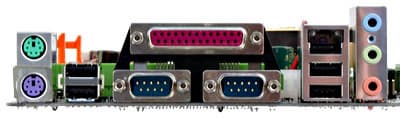

Краткие характеристики платы: разъемы памяти — 6 DDR SDRAM; слоты расширения — AGP Pro/ 5 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 8 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для сброса пароля BIOS
Из BIOS, основанного на версии 6.00PG от AwardНастройки таймингов памяти+CAS Latency (на практике было доступно только значение 2,5), RAS to CAS Delay, RAS Precharge, Active to Precharge Delay
Выбор частоты работы памяти+DRAM/CPU = Auto, 4/3, 5/3, 2
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = 66—96 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—355 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+Normal, 0,8375—1,85 В с шагом 0,0125 В
Изменение напряжения памяти+Normal, +0,1, +0,2, +0,3 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Normal, +0,1, +0,2, +0,3 В

Использовались версии BIOS F5 и M8, как последние из доступных на время проведения тестирования.

При включении режима Top Performance в BIOS производительность платы практически во всех задачах заметно возрастает, что делает ее лидером по этому параметру среди «нормальных» соперников (исключая модели ASUS). Таким образом, придраться в этой плате просто не к чему, и она смело может быть рекомендована тем, кому нужна богатая (и даже уникальная) функциональность, да и за звание короля скорости она вполне может побороться, если использовать по назначению ее богатейшие разгонные возможности.
