Gigabyte 870A-UD3 — системная плата на чипсете AMD 870


Чипсет AMD 870, пришедший на смену предыдущему середнячку в линейке чипсетов для процессоров Phenom II/Athlon II и прочих под Socket AM3, рассчитан на утилитарные платы для недорогих компьютеров, но при условии, что пользователь в обязательном порядке установит видеокарту. В противном случае имеет смысл обратиться к платам с интегрированной графикой. В компании Gigabyte, очевидно, считают таких пользователей требовательными потребителями и желают снискать их благосклонность за счет впечатляющего оснащения платы исчерпывающим набором портов и интерфейсов на любой вкус.

Особенности платы

Несмотря на то, что чипсет поддерживает только один полноскоростной графический порт, разработчики установили два порта PCI Express x16, но второй располагает четырьмя PCIE-линиями. Причем, поскольку плата в данном случае получилась впечатляюще насыщенной дополнительными контроллерами (по меркам модели такого класса), при установке во второй порт видеокарты или другой карты с «широким» интерфейсом, дополнительные линии заимствуются у двух портов PCIEx1. Соответственно, пользователю придется выбирать между второй видеокартой и другими PCIE-картами.

В остальном комплектация платы производит впечатление «и вашим и нашим». C одной стороны имеется полный комплект современных интерфейсов, но в то же время не забыты и такие «пережитки прошлого», как разъемы для вывода параллельного и COM-портов и разъем для флоппи-дисковода. Все внутренние разъемы снабжены бортиками и имеют подписи на донышке. Основные SATA-разъемы расположены вертикально, поэтому установка видеокарты с громоздкой системой охлаждения во второй графический порт нежелательна, точнее придется выбирать что-то одно.

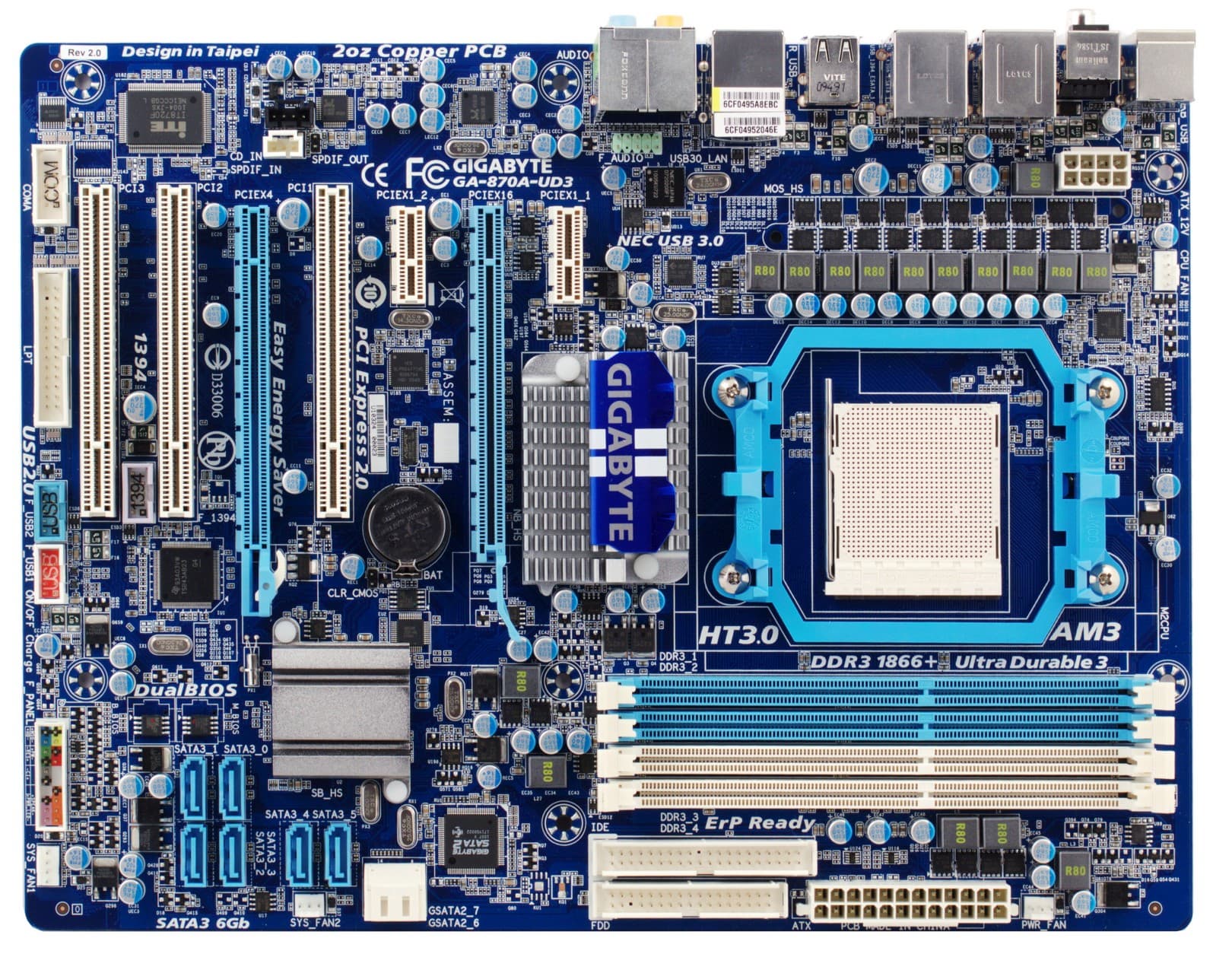

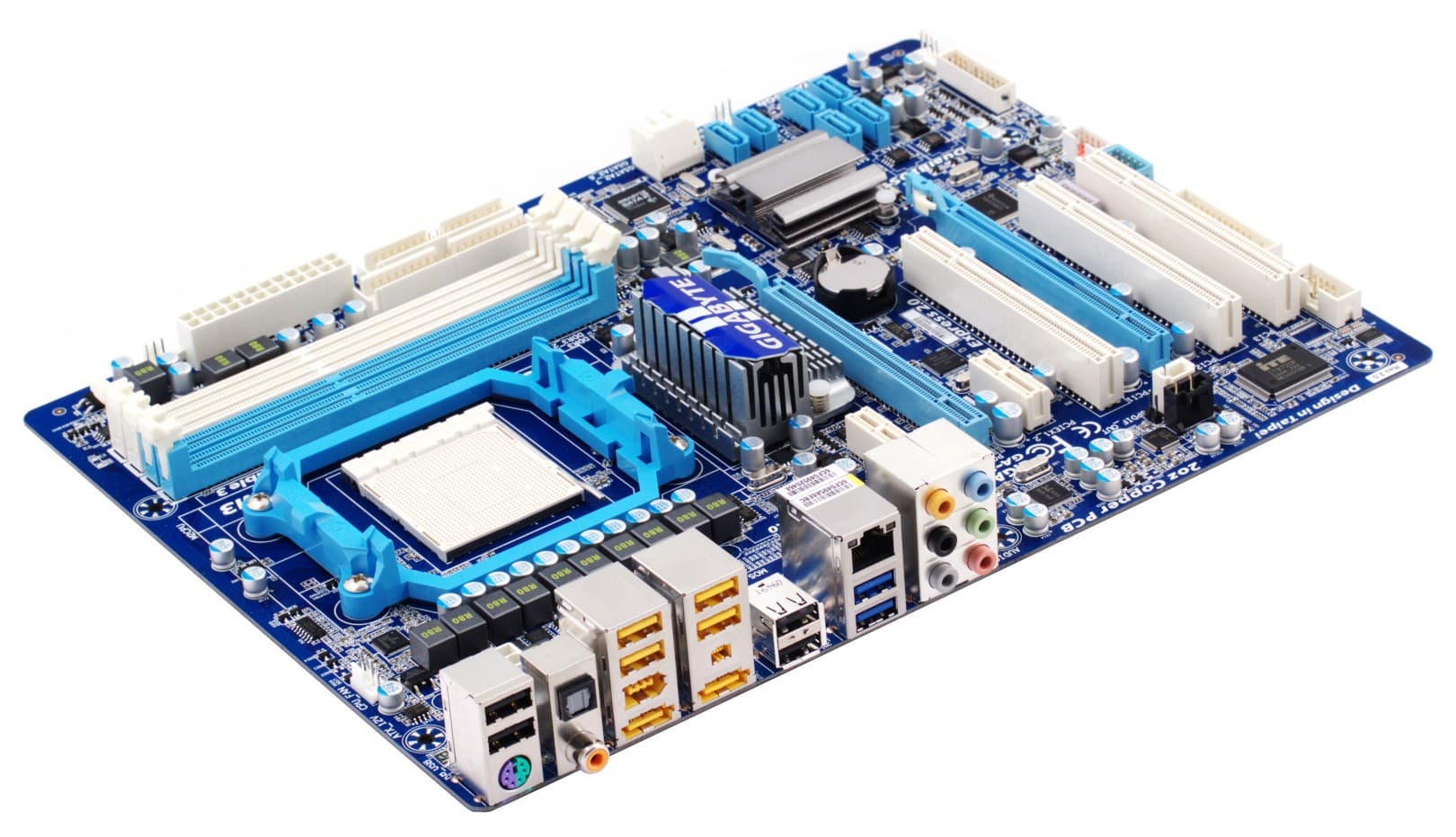

по ссылке — вид платы в 3/4 со стороны задней панели

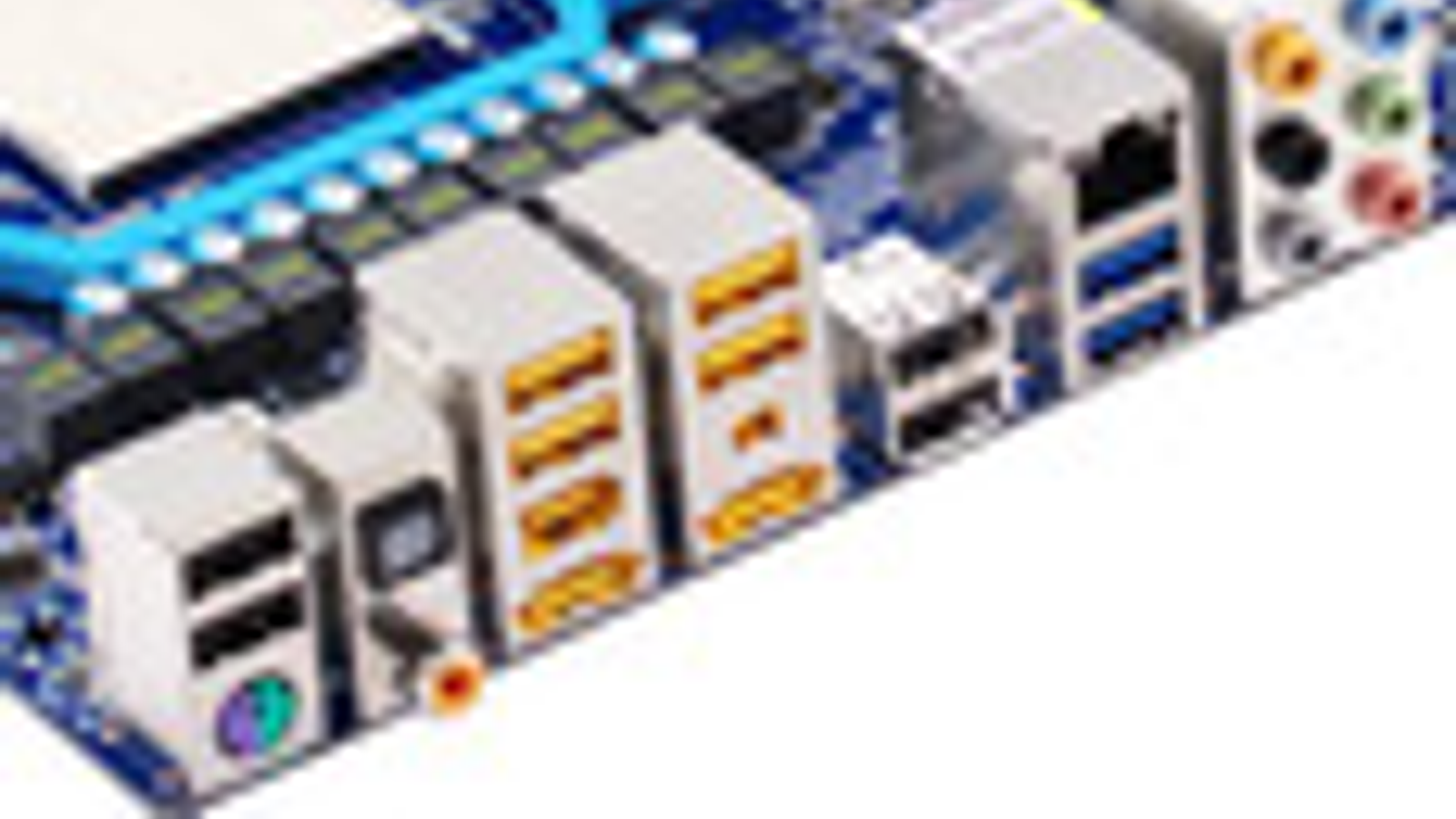

Комплектация исключительно хороша по меркам среднебюджетной платы, в частности, лишь немногим более насыщенный набор портов мы наблюдали на топовой модели в линейке Gigabyte на чипсете AMD 890FX. Два порта eSATA подключены к дополнительному контроллеру и соответствуют версии 2.0, тогда как чипсетные порты — 3.0, но это никак нельзя назвать принципиальным ограничением. А вот наличие двух USB 3.0 вдобавок к 8 портам версии 2.0 можно отметить только положительно. Даже если ваша периферия не критична к пропускной способности USB, как минимум общее количество портов будет оценено пользователем, поскольку не придется организовывать гирлянду из USB-хабов, все удобно подключится непосредственно к разъемам на задней панели.

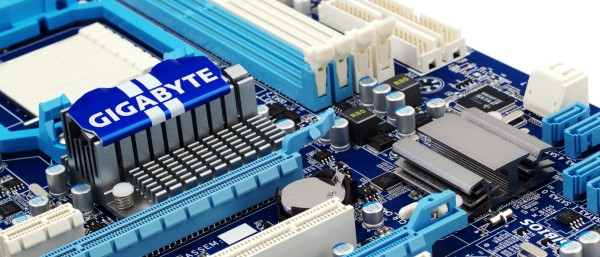

В системе охлаждения никаких излишеств: два простых радиатора на микросхемах чипсета. Причем радиатор на северном мосту на половину ширины сделан низкопрофильным, чтобы не мешать установке карты в первый PCIE-слот. Да и неизменная фирменная табличка на нем эффективность отнюдь не повышает. Впрочем, данный чипсет не отличается горячим нравом, и в усиленном охлаждении не нуждается.

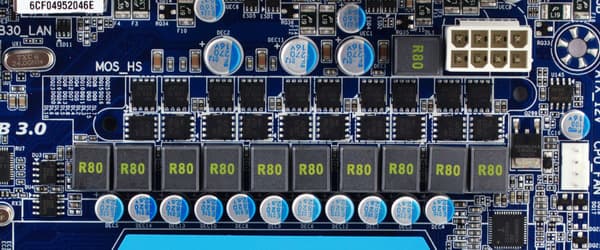

Стабилизатор напряжения питания процессора — 10-канальный, два канала выделены для питания процессорного северного моста, установлено по 2 высокоэффективных полевых транзистора с Low RDS (on) на канал, в качестве дросселей установлены катушки с ферритовыми сердечниками. Установлены 11 конденсаторов по 820 мкФ и 3 — по 270 мкФ, все без исключения конденсаторы на плате от ведущих японских производителей, твердотельные. Плата имеет утолщенные вдвое медные слои питания и заземления. Поддерживаются процессоры с заявленным TDP до 140 Вт. Таким образом, весь пакет технологических решений, соответствующих концепции Ultra Durable, на данной плате присутствует. Лишь радиатор на полевых транзисторах отсутствует, но это — привилегия более дорогих моделей.

Поддерживается технология Dual BIOS: на плате имеется вторая резервная микросхема, позволяющая вернуть работоспособность при сбоях в момент обновления прошивки в основной микросхеме.

Плата поступила к нам в OEM-комплектации, поэтому достоверно судить о коробочном комплекте можем лишь из описания на сайте, где никаких особых опций не упоминается. Очевидно, пользователя могут побаловать лишь фирменными шлейфами SATA с металлическими защелками.

Функциональность

Плата основана на чипсете AMD 870 (северный мост AMD 870 и южный SB850). Для подключения накопителей установлено 8 внутренних портов, из которых 6 SATA 3.0 поддерживаются чипсетом, диски, подключенные к ним, могут объединяться в режимах RAID 0, 1, 0+1 и 5, еще два порта SATA 2.0 поддерживаются за счет внешнего контроллера, диски могут объединяться в RAID 0 и 1. Также на плате имеется стандартный чипсетный IDE-канал на два устройства PATA/133. Набор дополнительных контроллеров имеет следующий вид:

  • интегрированный звук (8-канальный HDA-кодек Realtek ALC892) с поддержкой Dolby Home Theater, на заднюю панель выведены оптический и коаксиальный S/PDIF Out;
  • cетевой контроллер (Realtek 8111D, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • FireWire (TI TSB43AB23, интерфейс PCI), с поддержкой трех портов IEEE 1394a: из которых два выведены на заднюю панель в виде 4 и 6-контактного разъемов;
  • SATA 2.0 (GIGABYTE SATA2, интерфейс PCIEx1), с поддержкой 2 портов SATA 2.0, диски, подключенные к ним, могут объединяться в режимах RAID 0 и 1;
  • SATA 2.0 (JMicron JMB362, интерфейс PCIEx1), с поддержкой 2 портов SATA 2.0, выведенных на заднюю панель в виде eSATA, диски могут объединяться в режимах RAID 0 и 1;
  • USB 3.0 (NEC D720200F1, интерфейс PCIEx1), с поддержкой двух портов USB 3.0;
  • cистемный мониторинг (ITE IT8720F), в BIOS предусмотрено полностью автоматическое управление частотой вращения (ручная настройка доступна через утилиту Easy Tune) процессорного и системного вентилятора в зависимости от показаний соответствующих датчиков. Регулировка доступна как для 4, так и 3-контактных вентиляторов.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ+0,02, −0,19Очень хорошо
Уровень шума, дБ (А)−87,4Хорошо
Динамический диапазон, дБ (А)87,4Хорошо
Гармонические искажения, %0,0024Отлично
Гармонические искажения + шум, дБ (А)−80,8Хорошо
Интермодуляционные искажения + шум, %0,012Очень хорошо
Взаимопроникновение каналов, дБ−86,4Отлично
Интермодуляции на 10 кГц, %0,012Очень хорошо

Общая оценка: Очень хорошо (подробнее).

Стандартная реализация одного из наиболее популярных (и одного из наиболее удачных) кодеков, из встречающихся на системных платах в настоящее время.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.

Настройки для разгона в BIOSНаличиеПримечание (диапазон регулировки)
Тайминги памяти+
Частота памяти+DDR3-800—DDR3-1600
Частота (множитель) шины HT+
Опорная частота ЦП +200—500 МГц
Коэффициент умножения ЦП +два параметра: для ядер и CPU NB
Возможность разблокировки дополнительных ядер +через BIOS
Напряжение процессoрного ядра+−0,600—+0,600 В (CPU)
−0,600—+0,600 В (CPU NB)
Напряжение памяти+1,500—2,400 В
Напряжение чипсета+1,10—1,80 В (для северного моста)
1,80—2,20 В (для PCIE)

(*) Диапазон регулировки напряжения процессора и некоторые другие параметры, доступные в BIOS, могут варьироваться в зависимости от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS F3D. Полный набор настроек, как обычно у плат Gigabyte, открывается по нажатию клавиш Ctrl+F1 в главном меню, но настройки, необходимые для разгона по умолчанию открыты.

Набор параметров явно составлен по принципу «ничего лишнего», однако есть и все необходимое, никаких искусственных ограничений, причем диапазон регулировки напряжения памяти даже рискованно широк. Четко работает автоматика аварийной загрузки с параметрами по умолчанию, при этом пользователь отправляется в меню BIOS, где большинство ранее выбранных настроек сохраняются в том виде, который выставил сам пользователь.

 Phenom II X3 720 (2,8 ГГц)Phenom II X4 810 (2,6 ГГц)
Тактовая частота ЦП, МГц37003705
Опорная частота (множитель), МГц200 (x18,5)285 (x13)
Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В1,48/1,371,48/1,35
Частота (множитель) CPU NB, МГц2600 (x13)2565 (x9)
Частота (множитель) шины HT, МГц2000 (x10)1995 (x7)
Частота памяти, МГцDDR3-1333DDR3-1140
Примечаниеразгон с увеличением множителей (ядра и CPU NB)разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT

На рекорд, конечно, не тянет, но это и не входит в обязанности платы, которая по всем признакам никак не адресована желающим покорять запредельные частоты. А умеренный разгон вполне осуществим, особенно порадовало то, что плата не спасовала в разгоне стандартного процессора за счет подъема опорной частоты, с чем в последнее время у многих плат возникают проблемы. Нагрев элементов стабилизатора напряжения оставался в безопасных рамках, сказывается избыточное количество каналов.

Производительность и экономичность

Для сравнения были взяты результаты ранее протестированной платы Biostar TA870+ на таком же чипсете.

дискретная графика (Radeon HD4850) Biostar TA870+Gigabyte 870A-UD3
Архивирование в 7-Zip, мин:сек 2:182:15
Архивирование в WinRAR, мин:сек1:151:15
HDPlay (DXVA OFF/ON), CPU load26%/3%26%/3%
FarCry 2 (Very High@1680×1050), fps6262
World in Conflict (Very High@1680×1050), fps2929

Потребляемая мощность

Подводимая к плате мощность измеряется встроенным в блок питания ваттметром, для системы в целом.

Phenom II X4 810 + Radeon HD4850 Biostar TA870+Gigabyte 870A-UD3
Редактирование текста, Вт (Cool’n’Quiet ON)78 (Green Power OFF)
66 (Green Power ON)
62
Редактирование текста, Вт (Cool’n’Quiet OFF)83 79
Игра FarCry 2, Вт 135-195139-168

Динамическое управление числом активных фаз стабилизатора напряжения реализовано только на плате Biostar, однако сам по себе стабилизатор напряжения на плате от Gigabyte технически выше уровнем (содержит более современные и экономичные компоненты), что не замедлило проявиться в тестах энергопотребления.

Выводы

Разработчики из Gigabyte явно решили побаловать пользователей среднебюджетных плат богатой комплектацией периферийными портами и интерфейсами, максимально приближенной к уровню топовых моделей. Но при этом, уже в отличие от плат из верхушки модельного ряда, присутствуют и формально устаревающие порты, в том числе IDE, реализованный наиболее логичным способом, через соответствующую поддержку в чипсете. И для многих пользователей, самостоятельно обновляющих свой компьютер, такой универсальный подход кажется весьма привлекательным. Эта плата не останется без внимания потребителей.

Средняя текущая цена (в скобках: количество предложений, на которое можно щелкнуть для перехода к списку доступных в московской рознице): Н/Д(0)

Эта модель на сайте производителя




21 сентября 2010 Г.
