Biostar TA870+ — системная плата на базе чипсета AMD 870 (Socket AM3)


Мы продолжаем знакомиться с платами на новых чипсетах из 800-ой серии от AMD. И на этот раз перед нами плата на наиболее простом с конструктивной точки зрения чипсете, не имеющем интегрированной графики, и по-сути этот чипсет отличается от 770-ой модели лишь благодаря использованию новых южных мостов с поддержкой SATA 3.0 (причем выбор между SB850 и SB810 остается на усмотрение производителя платы, а разница между этими мостами, напомним, состоит лишь в отсутствии поддержки режима RAID 5 у SB810). Хотя формально северный мост тоже новый, поскольку имеет удвоенную пропускную способность интерфейса, соединяющего его с южным мостом (и это единственное отличие). А поскольку количество PCIE-линий осталось прежнее и формально чипсет поддерживает лишь один графический порт, этот чипсет можно назвать классическим, ведь в свое время такие чипсеты преобладали, и на их основе строились все массовые платы. Впрочем, сейчас конструкторы зачастую все равно стараются добавить какую-то функциональность, чтобы и такие платы имели индивидуальные особенности, отличающие их от моделей конкурентов.

Особенности платы

И в данном случае разработчики из Biostar решили все-таки поставить второй графический порт, выделив под него из числа резервных 4 линии PCI Express 2.0, благо такая возможность есть в чипсете. Ну а режим CrossFire, судя по всему, никак искусственно не блокируется, поэтому если на плате физически есть возможность поставить две видеокарты, соответствующая строчка в настройках драйвера появится. Разумеется, в этот порт можно поставить и любую другую карту расширения, которой достаточно 4 линий PCIE.

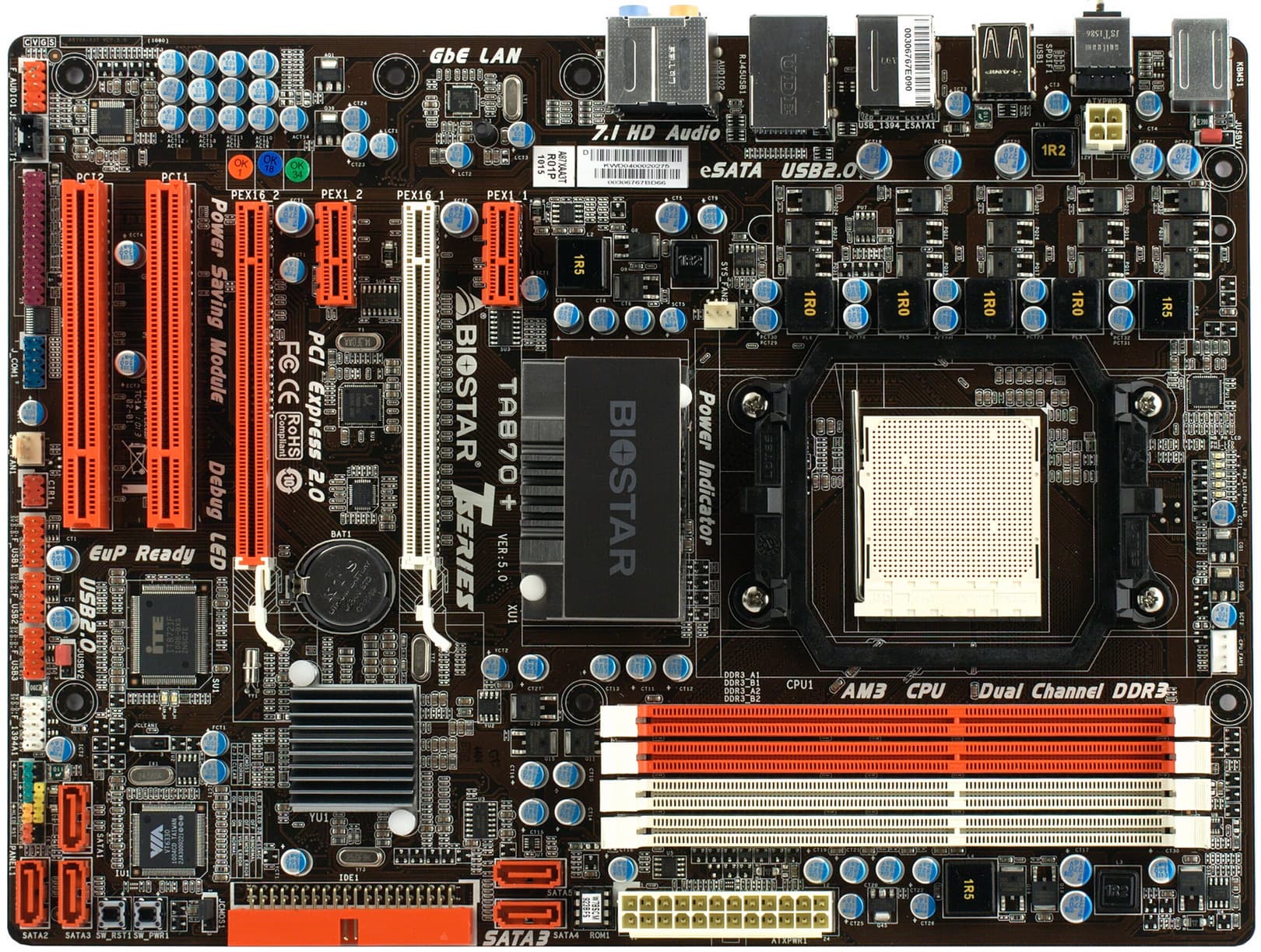

Несмотря на то, что в качестве SATA-колодок на этот раз установлены обычные прямые, установив две громоздкие видеокарты, пользователь не лишится доступа к каким-либо другим интерфейсам на плате. Лишь кнопки для включения и перезапуска гипотетически могут быть перекрыты кожухом системы охлаждения, но сами по себе эти кнопки являются опциональной деталью и требовать их безусловной доступности по меньшей мере странно.

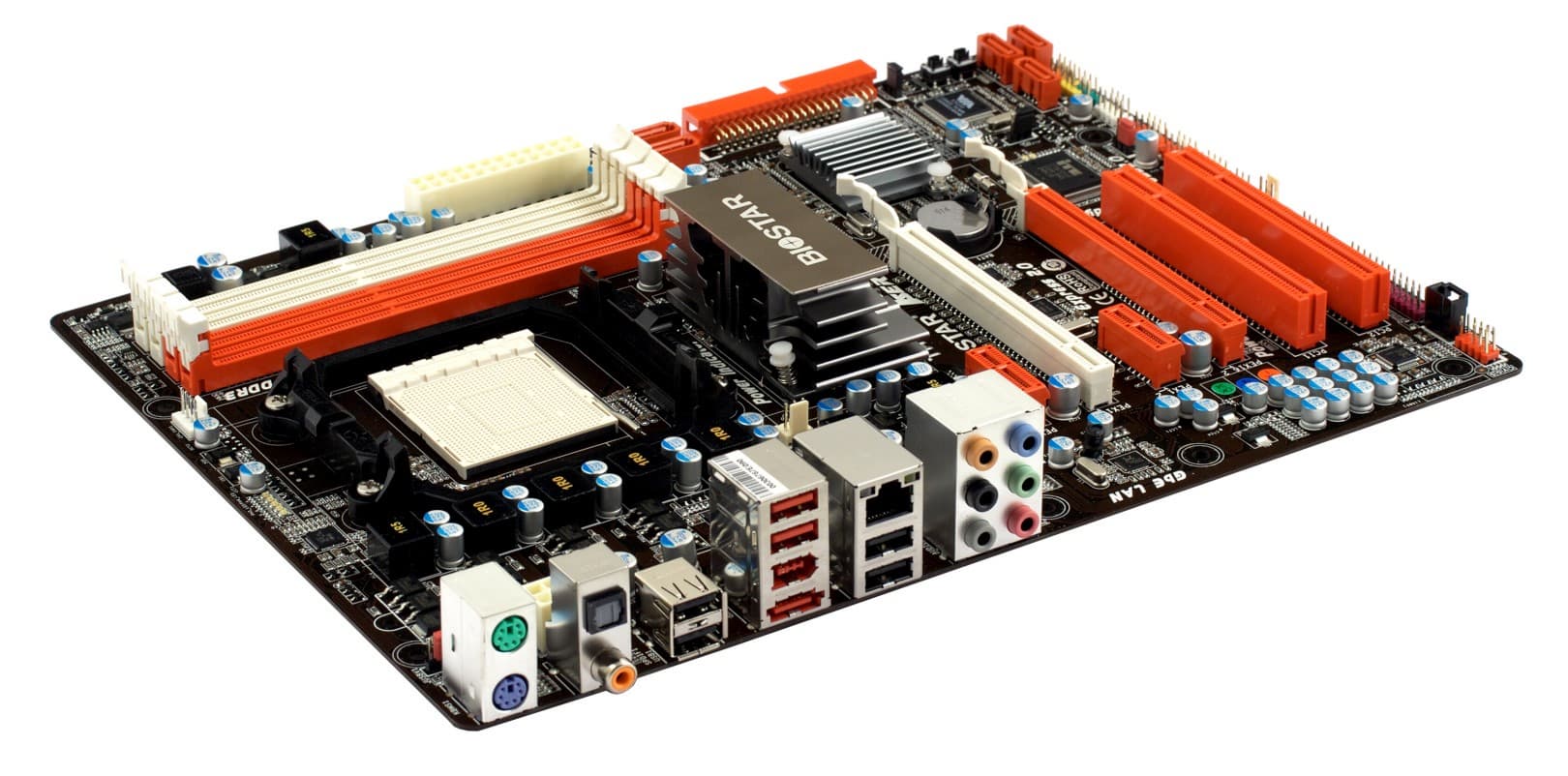

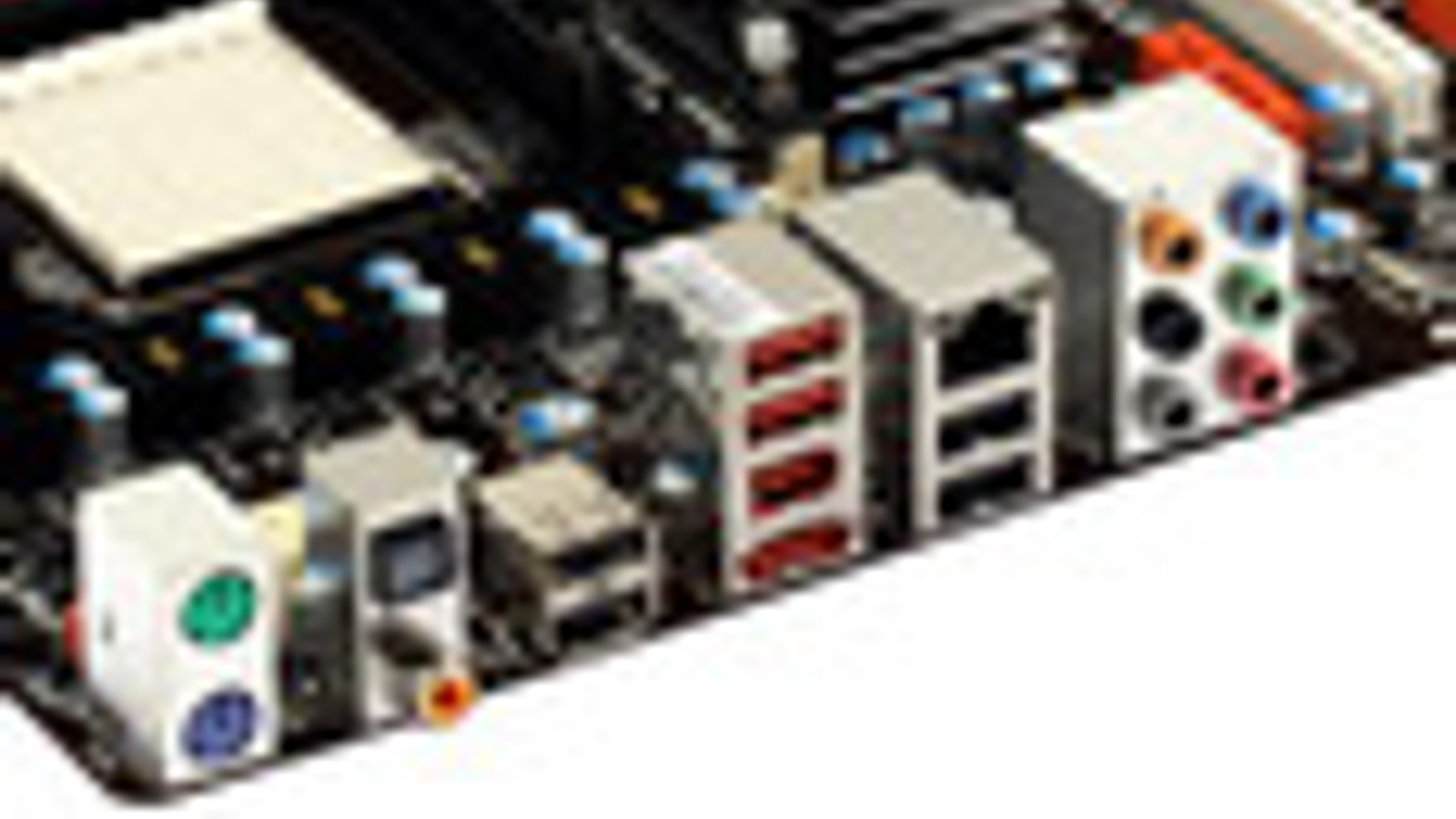

по ссылке — вид платы в 3/4 со стороны задней панели

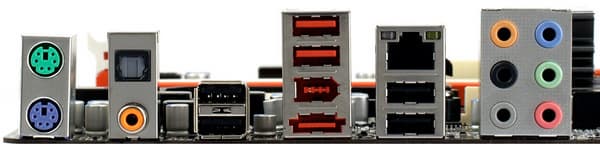

Из дополнительных контроллеров на плате присутствует лишь FireWire, соответственно на заднюю панель выведен 6-штырьковый разъем. Очень хорошо, что один из чипсетных SATA-портов выведен в качестве eSATA и не забыты S/PDIF Out обоих типов.

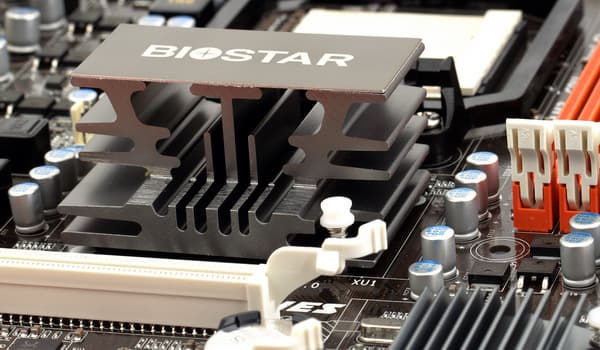

Чипсеты AMD, тем более без графического ядра, традиционно не нуждаются в хитроумной системе охлаждения. Вполне достаточно пары пластинчатых радиаторов без тепловых трубок. Именно такая конструкция и применяется на массовых платах, и в данном случае также. Полевые транзисторы в цепи стабилизатора напряжения, напротив, весьма полезно охлаждать хотя бы самым простым радиатором, если планируется разгон процессора со значительным превышением относительно номинала. Однако в данном случае разработчики решили, что и без того для платы-середнячка расщедрились на систему питания с запасом, так что она не должна перегреться при умеренном повышении частоты, а на успехи в экстремальном разгоне плата явно не нацелена.

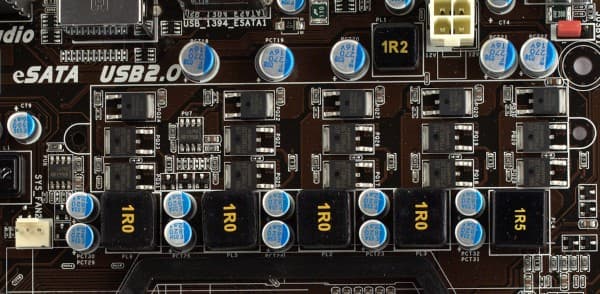

Действительно, 5 каналов по 3 полевых транзистора в каждом, это достаточно неплохо для среднебюджетной модели. В схеме установлены 10 конденсаторов по 820 мкФ и 5 — по 270 мкФ, все конденсаторы на плате твердотельные. Такая схема позволяет обеспечить поддержку процессоров с TDP до 140 Вт включительно, хотя вряд ли стоит сейчас искать такой процессор в продаже, поскольку даже для тех моделей, которые изначально имели такой уровень TDP, давно выпущены новые степпинги с пониженным до 125 Вт максимальным теоретическим потреблением.

В комплекте 3 шлейфа SATA и переходник питания для одного устройства SATA. В комплект фирменных утилит T-Series входят утилита перепрошивки BIOS с поиском актуальной версии на сайте производителя, а также утилиты для разгона и управления режимами Green Power. Руководство пользователя на английском языке, но в конце имеют спецификации на разных языках, включая русский.

Функциональность

Плата основана на чипсете AMD 870 (северный мост AMD 870 и южный SB850). В качестве оперативной памяти может быть установлено до 16 ГБ DDR3-800/1066/1333/1600. Для подключения накопителей установлено 5 внутренних портов SATA 3.0, которые могут объединяться в режимах RAID 0, 1, 0+1 и 5, еще один порт выведен на заднюю панель в виде eSATA. Функциональность чипсета дополняют следующие контроллеры:

  • интегрированный звук (7.1-канальный HDA-кодек Realtek ALC892), на заднюю панель выведены оптический и коаксиальный S/PDIF Out;
  • сетевой контроллер (Realtek RTL8111E, интерфейс PCI-Ex1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • FireWire (VIA VT6330, интерфейс PCI-Ex1) c поддержкой двух портов IEEE1394a, один из которых выведен на заднюю панель и одного PATA/133, который используется на данной плате вместо чипсетного для организации IDE-канала на два устройства;
  • cистемный мониторинг (ITE IT8721F), поддерживается режим автоматического управления частотой вращения процессорного вентилятора. В BIOS предусмотрена возможность задать температурные пороги для остановки и запуска вентилятора, условное значение, в соответствии с которым будет выбрана минимальная частота вращения, а также степень возрастания скорости вращения по мере роста температуры (для более плавного роста следует понизить эту величину, и наоборот — повысить, если вы хотите, чтобы под нагрузкой вентиляторы быстрее выходили на максимальные обороты). Регулировка доступна как для 3-ех, так и 4-контактных вентиляторов.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.01, -0.01 Отлично
Уровень шума, дБ (А): -74.8 Средне
Динамический диапазон, дБ (А): 75.0 Средне
Гармонические искажения, %: 0.020 Хорошо
Гармонические искажения + шум, дБ (А): -70.5 Средне
Интермодуляционные искажения + шум, %: 0.044 Хорошо
Взаимопроникновение каналов, дБ: -78.3 Очень хорошо
Интермодуляции на 10 кГц, %: 0.047 Хорошо

Общая оценка: Хорошо (подробнее).

Снова наблюдаем явно менее высокие результаты, нежели характерны для плат с таким кодеком. Это традиционный недочет, характерный для плат Biostar, так и не устраняемый со временем. Хотя, как мы видим, попытки есть, в частности, такую батарею конденсаторов, относящихся к обвязке аудиокодека, редко на какой плате встретишь. Но видимо есть в этом вопросе определенные секреты, которые следовало бы выяснить разработчикам из Biostar и активнее применять, дабы не отставать от конкурентов.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.

Настройки для разгона в BIOS Наличие Примечание (диапазон регулировки)
Тайминги памяти +
Частота памяти + DDR3-800—DDR3-1600
Частота (множитель) шины HT +
Опорная частота ЦП + 200—600 МГц
Коэффициент умножения ЦП + два параметра: для ядер и CPU NB
Возможность разблокировки ядер у соответствующих процессоров + через BIOS
Напряжение процессора + +0,050—+1,450 В (CPU)
+0,050—+0,200 В (CPU NB)
Напряжение памяти + -0,400—+0,630 В
Напряжение северного моста + +0,01—+0,55 В
Напряжение HT-шины + +0,01—+0,30 В
Напряжение южного моста + +0,01—+0,40 В

(*) Диапазоны регулировки коэффициента умножения и напряжения процессора, а также шины HT, в BIOS, зависят от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS 4.19 от 19/04/2010.

В Biostar решили практически унифицировать набор разгонных параметров и даже доступные граничные значения на платах разных классов. Так что в данном случае он мало отличается от того, что мы наблюдали у топовой модели на 890FX. Кстати, работа автоматики при переразгоне отличается приятной четкостью, также похвальна возможность сохранения до 10 пользовательских профилей.

  Phenom II X3 720 Black Edition (2,8 ГГц) Phenom II X4 810 (2,6 ГГц)
Тактовая частота ЦП, МГц 3700 3744
Опорная частота (множитель), МГц 200 (x18,5) 288 (x13)
Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В 1,48/1,30 1,52/1,34
Частота (множитель) CPU NB, МГц 2600 (x13) 2592 (x9)
Частота (множитель) шины HT, МГц 2000 (x10) 2016 (x7)
Частота памяти, МГц DDR3-1333 DDR3-1152
Примечание разгон с увеличением множителей (ядра и CPU NB) разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT

Неплохой результат для платы такого класса, стабилизатор напряжения питания также без видимой перегрузки (и перегрева) выдержал проверку в тестах под нагрузкой. Плата вполне способна раскрыть потенциал разгона процессора из середины линейки, а тем более начального уровня.

Производительность и экономичность

Для сравнения взяты результаты ранее протестированной платы Biostar TA890FXE на топовом чипсете 890FX.

дискретная графика (Radeon HD4850) Biostar TA890FXE Biostar TA870+
Архивирование в 7-Zip, мин:сек 2:17 2:18
Архивирование в WinRAR, мин:сек 1:15 1:15
HDPlay (DXVA OFF/ON), CPU load 26%/3% 26%/3%
FarCry 2 (Very High@1680×1050), fps 62 62
World in Conflict (Very High@1680x1050), fps 29 29

Потребляемая мощность (измеряется, встроенным в блок питания ваттметром, для системы в целом)

Phenom II X4 810 + Radeon HD4850 Biostar TA890FXE Biostar TA870+
Редактирование текста, Вт (Cool’n’Quiet ON) 86 (Green Power OFF)
82 (Green Power ON)
78 (Green Power OFF)
66 (Green Power ON)
Редактирование текста, Вт (Cool’n’Quiet OFF) 103 83
Игра FarCry 2, Вт 171-223 135-195

В тестах производительности с единственной видеокартой, как и следовало ожидать, различий не наблюдается. А по экономичности TA870+ находится в более выгодном положении, причем надо отметить, что технология динамического управления количеством активных фаз у нее также работает «как следует», то есть включение соответствующей опции приводит к реальному снижению потребления энергии.

Выводы

Плата представляет собой хороший пример модели-середнячка, в которой полно реализованы возможности чипсета, в том числе и недокументированные (как возможность организации второго графического порта с поддержкой CrossFire). В преимуществах: хорошо организованное управление работой процессорного вентилятора, наличие eSATA и S/PDIF Out (оптического и коаксиального), адекватная поддержка умеренного разгона центрального процессора. В недостатках: относительно низкое качество аналогового аудиовыхода и реализация IDE-канала за счет дополнительного контроллера, тогда как оптимально использовать имеющуюся в чипсете поддержку.
