Biostar TA890FXE — системная плата на базе чипсета AMD 890FX (Socket AM3)


Если для производителей из первой тройки, топовые чипсеты в первую очередь ассоциируются с невероятной крутизны платами, оснащенными всем что нужно, и что нужно не всем. И основная цель выпуска таких плат — померяться силами с конкурентами и выяснить: кто же сможет запросить с небольшой горстки радикальных фанатов максимально возможную цену. То для производителей рангом ниже, это — также возможность заработать чуть больше, нежели удается на массовых платах, но иным способом. А именно, реализовав возможности чипсета с минимумом дополнений и предложив получившийся продукт пользователям, которым нужна функциональность топового чипсета не из соображений престижа, а сама по себе.

Особенности платы

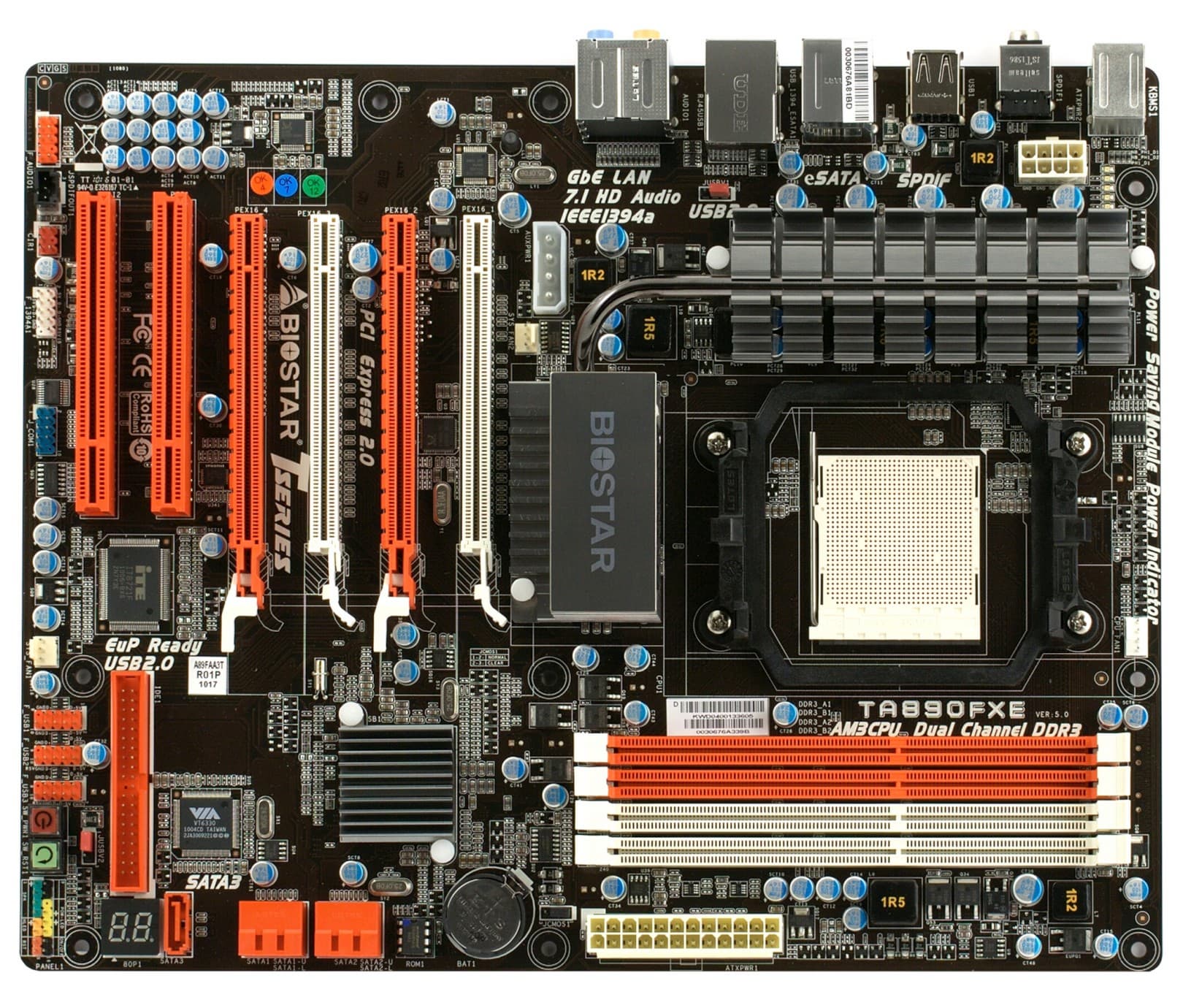

Компоновку можно назвать классической для современных полноразмерных ATX-плат из сегментов «выше среднего» уровня. Для установки нескольких видеокарт остается достаточно места, благодаря использованию SATA-колодок с боковым расположением разъемов. Отметим, что если ваша конфигурация предполагает наличие лишь двух видеокарт, обе получат полное количество линий (x16), если будут установлены в одноцветные разъемы, для трех или четырех видеокарт (либо при установке иных карт расширения) используется переключение соответствующей пары портов в режим x8+x8. При необходимости количество линий можно переопределить вручную в соответствующем разделе BIOS.

На плате есть пара кнопок для включения и перезапуска и индикатор POST-кодов. Помимо двух основных разъемов питания имеется дополнительный для подпитки видеокарт, что формально может пригодится при разгоне графических ядер, особенно на видеокартах без собственных разъемов питания. Всего три разъема для вентиляторов — маловато для платы на топовом чипсете, на которой подразумевается строительство мощной игровой конфигурации, зато функциональность в части автоматической регулировки частоты вращения реализована очень удачно. Обращает на себя внимание солидная батарея конденсаторов в углу, относящаяся к обвязке интегрированного аудиокодека.

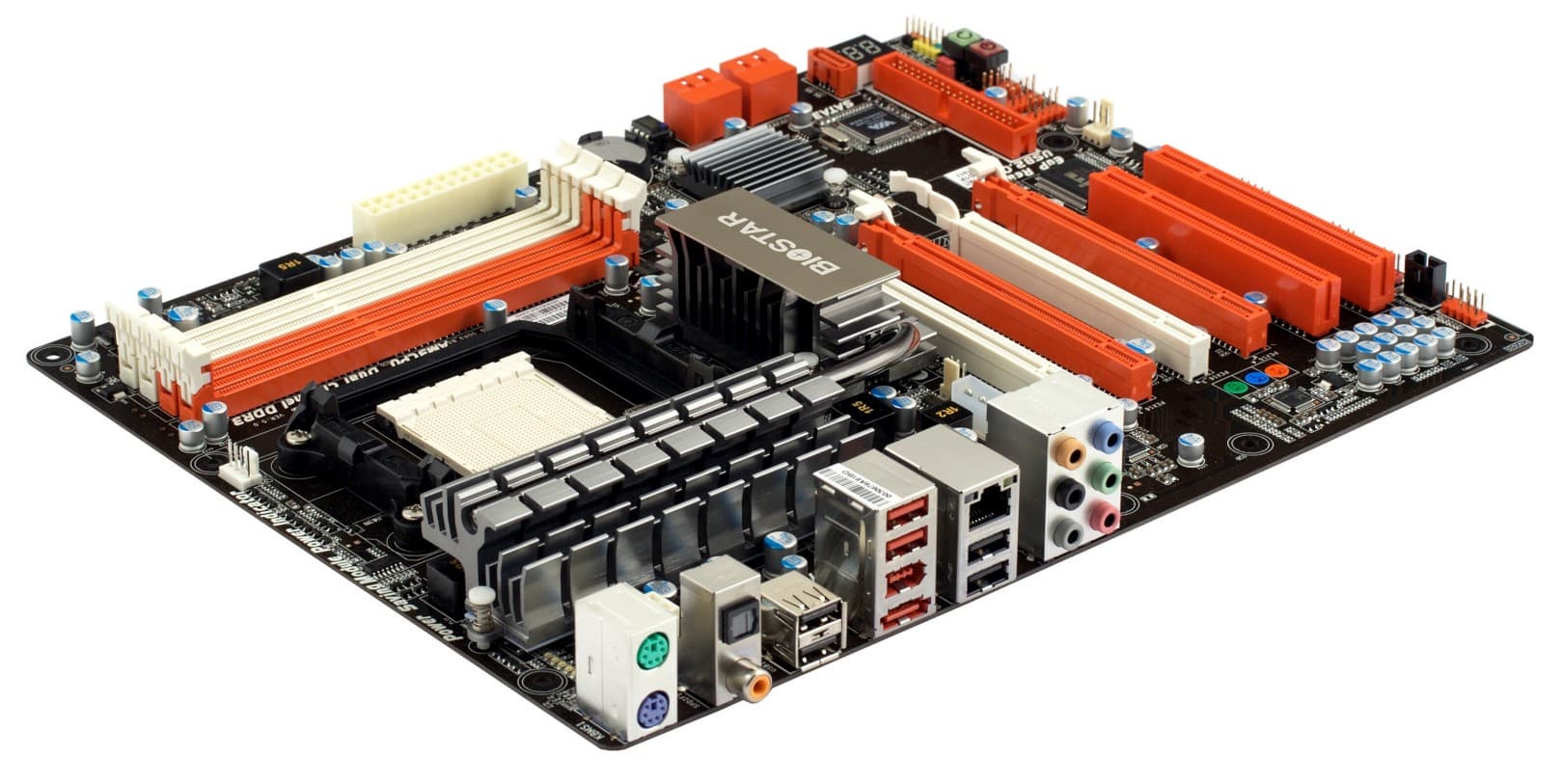

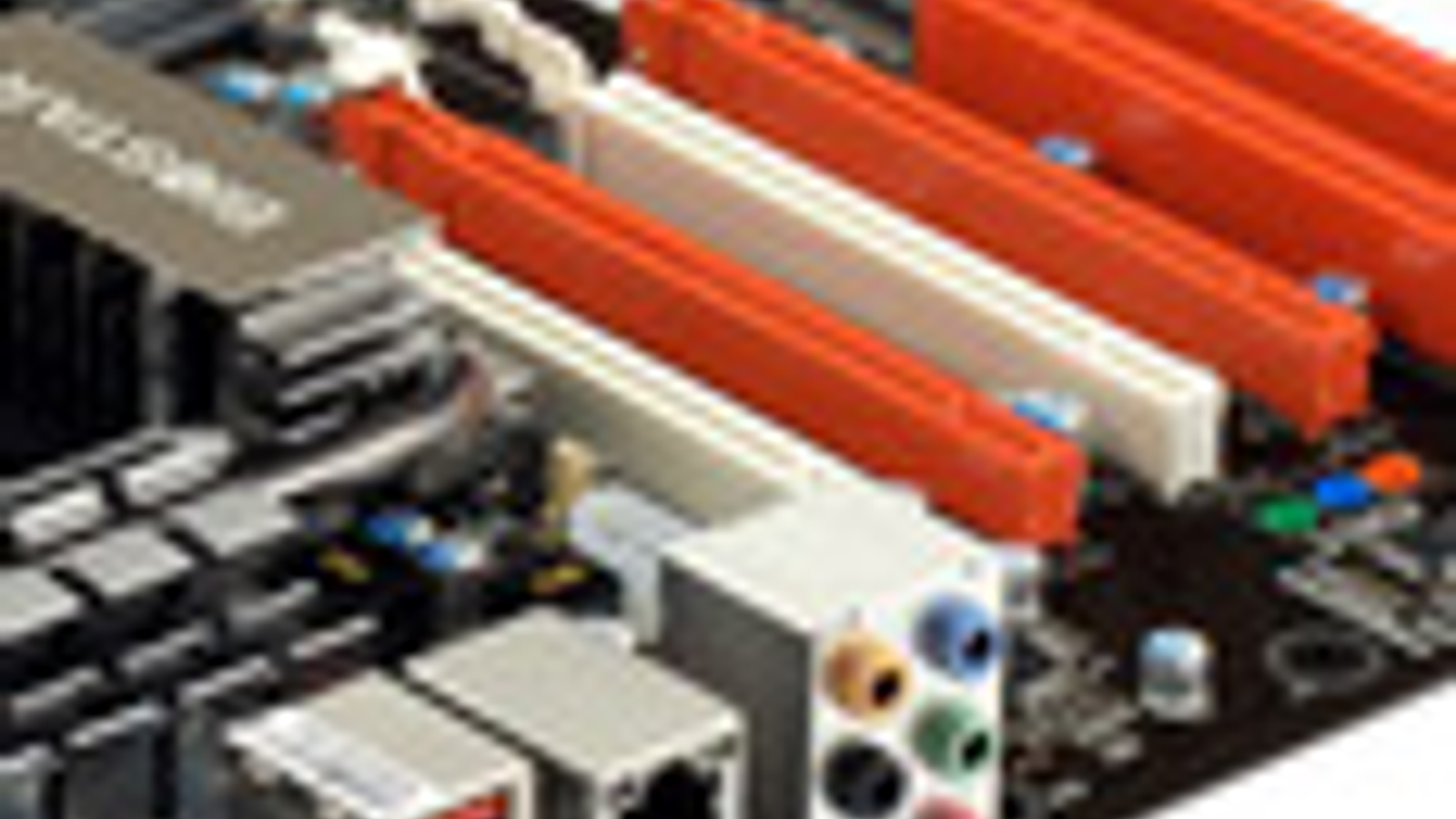

по ссылке — вид платы в 3/4 со стороны задней панели

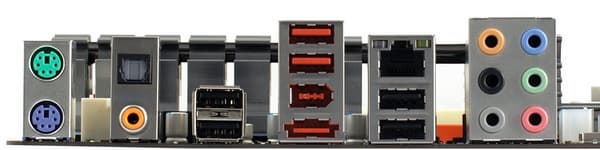

На задней панели нашли место почти все актуальные на сегодняшний день интерфейсы для периферии, включая eSATA, FireWire, коаксиальный и оптический S/PDIF. Лишь дополнительного контроллера под USB 3.0 разработчики решили не устанавливать, поэтому все порты USB на этой плате соответствуют второй версии. Что ж, если все остальные производители взялись за установку таких контроллеров даже на платах классом ниже, то логично чтобы хотя бы кто-то внес разнообразие, ведь назвать обязательным наличие этого интерфейса на сегодняшний день все еще было бы сильным преувеличением.

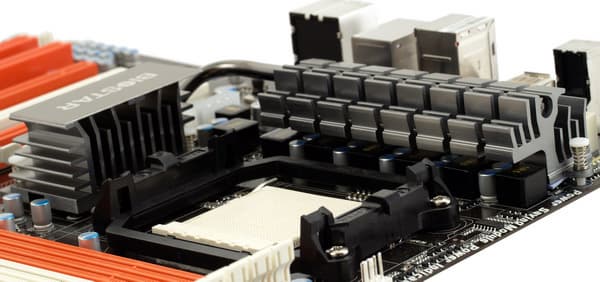

Система охлаждения оптимальная с точки зрения расположения радиаторов вокруг процессорного гнезда под прямым углом, так что любой процессорный вентилятор будет способствовать их охлаждения, учитывая, что тепло перераспределяется благодаря тепловой трубке. Размер обоих радиаторов также явно намекает на то, что по крайней мере в штатном режиме греться плата будет весьма умеренно.

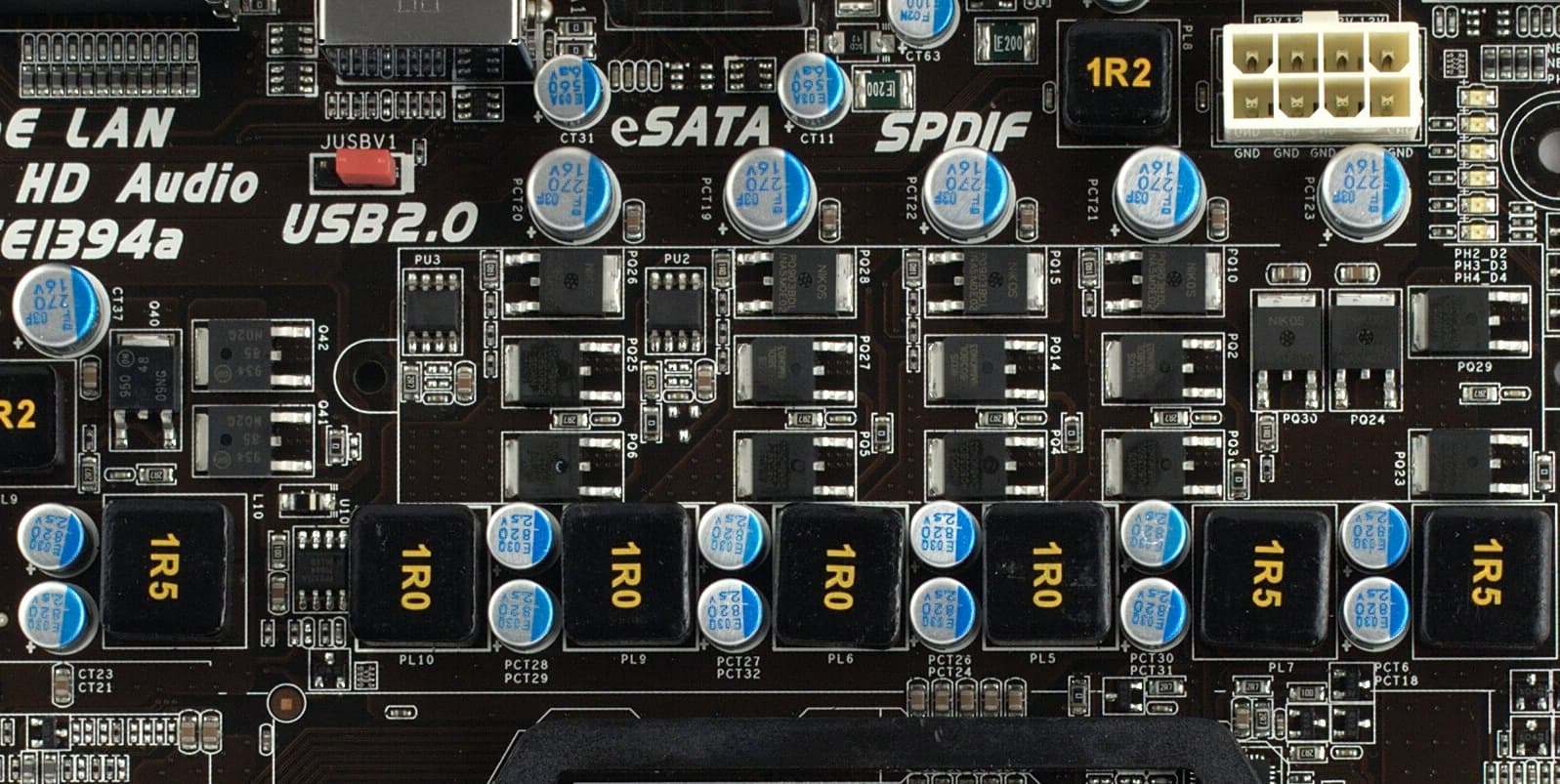

Стабилизатор напряжения питания процессора: 6-канальный. Это не очень много по меркам современных топовых плат, тем более, что два канала отведены на питание, интегрированного в процессор, северного моста. Тем не менее, реализована схема динамического отключения «лишних» каналов в простое. в 4 каналах, питающих процессорные ядра, применены по 3 полевых транзистора, в канале, отвечающем за питание CPU NB — два транзистора. В схеме установлены 10 конденсаторов по 820 мкФ и 5 — по 270 мкФ, все конденсаторы на плате твердотельные. Заявлена поддержка процессоров с TDP до 140 Вт включительно.

В комплекте 4 шлейфа SATA с металлическими защелками и 2 переходника питания, а также один шлейф ATA/133. В комплект фирменных утилит T-Series входят утилита перепрошивки BIOS с поиском актуальной версии на сайте производителя, а также утилиты для разгона и управления режимами Green Power. Руководство пользователя на английском языке, но в конце имеются спецификации на разных языках, включая русский.

Функциональность

Плата основана на чипсете AMD 890FX (северный мост AMD 890FX и южный SB850), о возможностях которого вы можете узнать из обзорной статьи по ссылке. В качестве оперативной памяти может быть установлено до 16 ГБ DDR3-800/1066/1333/1600. Для подключения накопителей установлено 5 внутренних портов SATA 3.0, которые могут объединяться в режимах RAID 0, 1, 0+1 и 5, еще один порт выведен на заднюю панель в виде eSATA. Функциональность чипсета дополняют следующие контроллеры:

  • интегрированный звук (7.1-канальный HDA-кодек Realtek ALC892), на заднюю панель выведены оптический и коаксиальный S/PDIF-Out;
  • сетевой контроллер (Realtek RTL8111DL, интерфейс PCI-Ex1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • FireWire (VIA VT6330, интерфейс PCI-Ex1) c поддержкой двух портов IEEE1394a, один из которых выведен на заднюю панель и одного PATA/133, который используется на данной плате вместо чипсетного для организации IDE-канала на два устройства. С одной стороны радует, что FireWire контроллеры переводятся с PCI на PCI-E шину, с другой стороны вывод PATA за счет внешнего контроллера при наличии в чипсете встроенной поддержки не вызывает энтузиазма, поскольку с точки зрения совместимости, интегрированное в чипсет решение однозначно лучше, а применение внешних контроллеров являются вынужденной мерой в случае с платами на чипсетах Intel, не имеющих интегрированного IDE-контроллера;
  • cистемный мониторинг (ITE IT8721F), поддерживается режим автоматического управления частотой вращения процессорного и одного из системных вентиляторов. В BIOS предусмотрена возможность либо выбрать из двух предустановок (Silent/Performance), или вручную задать температурные пороги для остановки и запуска вентилятора, условное значение, в соответствии с которым будет выбрана минимальная частота вращения, а также степень возрастания скорости вращения по мере роста температуры (для более плавного роста следует понизить эту величину, и наоборот — повысить, если вы хотите, чтобы под нагрузкой вентиляторы быстрее выходили на максимальные обороты). Регулировка одинаково хорошо работает с 3- и 4-контактными вентиляторами.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0.01, -0.01Отлично
Уровень шума, дБ (А):-71.3Средне
Динамический диапазон, дБ (А):71.2Средне
Гармонические искажения, %:0.026Хорошо
Гармонические искажения + шум, дБ (А):-67.2Средне
Интермодуляционные искажения + шум, %:0.062Хорошо
Взаимопроникновение каналов, дБ:-73.8Хорошо
Интермодуляции на 10 кГц, %:0.068Хорошо

Общая оценка: Очень хорошо (подробнее).

Результат явно не дотягивает до уровня, который мы привыкли наблюдать у плат с этим аудиокодеком. Пользователи плат на топовых чипсетах, конечно, чаще остальных покупают самостоятельные звуковые карты или, в крайнем случае, пользуются цифровыми интерфейсами, благо в данном случае на заднюю панель выведены обе распространенных разновидности S/PDIF. Однако, помня, что на платах Biostar история с не совсем удачной разводкой интегрированного аудио имеет давнюю историю, остается отметить, что она по-прежнему дает о себе знать.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.

Настройки для разгона в BIOSНаличиеПримечание (диапазон регулировки)
Тайминги памяти+
Частота памяти+DDR3-800—DDR3-1600
Частота (множитель) шины HT+
Опорная частота ЦП +200—600 МГц
Коэффициент умножения ЦП +два параметра: для ядер и CPU NB
Возможность разблокировки ядер у соответствующих процессоров +через BIOS
Напряжение процессора+

+0,050—+1,450 В (CPU)
+0,050—+0,200 В (CPU NB)

Напряжение памяти+-0,400—+0,630 В
Напряжение северного моста++0,01—+0,40 В
Напряжение HT-шины++0,01—+0,30 В
Напряжение южного моста ++0,01—+0,40 В

(*) Диапазоны регулировки коэффициента умножения и напряжения процессора, а также шины HT, в BIOS, зависят от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS 5.06 от 06/05/2010.

Регулировка напряжений в относительных величинах сама по себе логична, поскольку фактически пользователь выставляет максимальное напряжение (а равно и частоту), тогда как в сочетании с работой Cool'n'Quiet, реальное значение будет определяться в зависимости от нагрузки. Тем не менее, чтобы соориентироваться в данном случае нужно держать в уме штатные значения, поскольку разработчики не догадались поместить их индикацию в этом же разделе, как мы уже привыкли наблюдать у оверклокерских плат. Однако есть и положительный момент: в разделе мониторинга у этой платы отображаются напряжения не только ядра процессора и оперативной памяти, но и обоих мостов чипсета, и даже CPU NB. А вот реальную частоту пользователь может увидеть лишь для процессорного ядра, в остальном остается полагаться только на диагностические утилиты. Работа автоматической загрузки с параметрами по умолчанию при переразгоне не идеальна в том смысле, что от пользователя требуется терпение (либо несколько раз нажать кнопку перезапуска), но реагирует система в конце концов исправно, загружается оставляя в BIOS те значения, которые были выставлены до зависания, и пользователю предлагается их отредактировать. Ну а поскольку предусмотрено сохранение до 10 пользовательских профилей, необходимый комфорт оверклокер получает.

 Phenom II X4 965 (3,4 ГГц)Phenom II X4 810 (2,6 ГГц)
Тактовая частота ЦП, МГц40003744
Опорная частота (множитель), МГц200 (x20)288 (x13)
Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В1,50/1,351,50/1,33
Частота (множитель) CPU NB, МГц2600 (x13)2592 (x9)
Частота (множитель) шины HT, МГц2000 (x10)2016 (x7)
Частота памяти, МГцDDR3-1333DDR3-1152
Примечаниеразгон с увеличением множителей (ядра и CPU NB)разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT

Неплохой результат, хотя по меркам плат на чипсете 890FX и не выдающийся, к примеру, на топовой модели от Gigabyte мы смогли получить 4100 МГц и 3835 МГц, соответственно. С другой стороны, в экстремальном разгоне с использованием криогенных и прочих систем для охлаждения платы и процессора, судя по рейтингу HWBOT, на этой плате получен результат, близкий к мировому рекорду. В нашем случае, при использовании штатных радиаторов на плате и воздушного охлаждения на процессоре, радиатор на полевых транзисторах в схеме питания процессора во время работы топового четырехъядерника на 4 ГГц под нагрузкой оказался ощутимо нагретым.

Производительность и экономичность

Для сравнения взяты результаты ранее протестированной платы Gigabyte 890FXA-UD7, на аналогичном чипсете.

дискретная графика (Radeon HD4850) Biostar TA890FXE Gigabyte 890FXA-UD7
Архивирование в 7-Zip, мин:сек 2:172:25
Архивирование в WinRAR, мин:сек1:151:15
HDPlay (DXVA OFF/ON), CPU load 26%/3%26%/3%
FarCry 2 (Very High@1680×1050), fps6262
World in Conflict (Very High@1680×1050), fps2929

Потребляемая мощность (измеряется, встроенным в блок питания ваттметром, для системы в целом)

Phenom II X4 810 + Radeon HD4850 Biostar TA890FXEGigabyte 890FXA-UD7
Редактирование текста, Вт (Cool’n’Quiet ON)86 (Green Power OFF)
82 (Green Power ON)
65
Редактирование текста, Вт (Cool’n’Quiet OFF)10394
Игра FarCry 2, Вт 171-223174-195

На тему различий в производительности нам традиционно сказать нечего кроме того, что она практически идентична. А по экономичности плата от Gigabyte выглядит предпочтительнее, особенно в режиме простоя, хотя у нее мы не обнаружили каких-либо перемен в реальном уровне потребления при манипуляциях с режимами энергосбережения, а у Biostar хоть минимальная разница, но есть. Все равно на общем итоге это не отразилось.

Выводы

Считается, что платы без излишеств на топовых чипсетах очень любят компании-сборщики компьютеров, которые, таким образом, незадорого получают возможность добавить в спецификацию красивую строчку. Однако и среди самостоятельных сборщиков есть те, кто выбирают платы по чипсету и не склонны переплачивать за избыточную функциональность. Отсутствие контроллера USB 3.0 на такой плате, конечно, спорное решение, и может быть, было лучше поставить такой контроллер вместо имеющегося FireWire (а заодно и реализовать IDE за счет чипсетной функциональности)? Но, пожалуй, это единственное замечание по существу.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя




12 июля 2010 Г.
