Fujitsu-Siemens D1289-B — системная плата на базе чипсета VIA KT266A


Платы от Fujitsu-Siemens — редкий гость как на прилавках магазинов, так и в тестовых лабораториях. Впрочем, имя компании служит гарантией качества, о скорости же работы ее продукции говорить особого смысла нет, так как тот сегмент рынка, на который нацелены эти платы, требует, прежде всего, стабильной работы, а не производительности.

Комплект поставки включает:

  • Упаковку: коробка спокойного дизайна с изображением части материнской платы;
  • Документацию: руководство пользователя материнской платы (достаточно краткое) — на английском языке;
  • Кабели: один ATA66/100/133, один ATA33 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с 2 портами USB;
  • Переходник для блоков питания, не имеющих разъема AUX Power;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы в формате PDF;
    • Adobe Acrobat Reader;
    • Quickdesk (для задания «горячих» клавиш);
    • SystemGuard (для мониторинга и обеспечения безопасности системы);
    • Flashmod (для отображения собственных картинок во время загрузки);
    • WinImage;
    • WinZip 8.0;
    • DirectX 8.0.

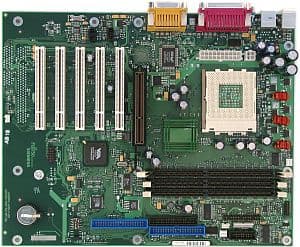

Разведена плата удачно, чему способствуют ее достаточно большие размеры при том, что она не перегружена разнообразными контроллерами. Из небольших минусов можно отметить уже привычное расположение аудиовходов перед слотами PCI. Доступ к перемычкам и переключателям не затруднен даже при установке платы в корпус, их краткое описание приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 3 конденсатора по 3300 мкФ и несколько менее емких. В схемотехнике D1289 применены в основном танталовые конденсаторы, что позволяет улучшить фильтрацию электрических сигналов и кардинально повысить надежность функционирования платы.

На плату интегрированы следующие контроллеры: звуковой, выполненный на базе AC'97-кодека Analog Devices AD1885.

Не распаяны, но разведены на плате: слоты PCI и CNR, разъем RJ45 и микросхема сетевого контроллера.

На плате используются возможности системного мониторинга фирменного набора микросхем под кодовым названием Poseidon. Контролируются напряжения процессора, +3,3, +5 и +12 В, частота вращения 2 вентиляторов, температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы). На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого. Используемая схема мониторинга позволяет не только отключать процессор при превышении некоей пороговой температуры ядра, но и регулировать эффективную частоту процессора и скорость вращения вентилятора охлаждающего устройства, снижая таким образом тепловыделение и шум — как раз это и требуется для офисных компьютеров. Подробнее об особенностях термоконтроля процессора Athlon XP семейством плат D1289 вы можете узнать из нашей статьи «Тепловой режим процессоров Pentium 4 и Athlon XP».

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 5 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 1.1; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для выбора частоты FSB100 и 133 МГц
Переключатель для пропуска опроса пароляOn/Off
Переключатель для восстановления BIOSOn/Off
Переключатель для защиты от записи на дискетыOn/Off
Переключатель для выбора типа блока питания AUX Power: >2 A/ <2 A
Из BIOS, основанного на версии 4.06 от PhoenixНастройки таймингов памяти-
Выбор частоты работы памяти-
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB-
Изменение коэффициента умножения процессора-
Изменение напряжения ядра процессора-
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS R1.05, как последняя из доступных на время проведения тестирования.

Сказать о плате особо нечего — продукт, несомненно, качественный, не позволяющий широко настраивать систему и не обладающий большой функциональностью, но зато с отменной стабильностью и с одной из лучших на рынке систем термоконтроля процессора.

Результаты тестов:
