Системная плата Foxconn 925A01-8EKRS на базе чипсета Intel 925X


Без преувеличения данный продукт можно назвать «платой на топовом чипсете для тех, кого кроме чипсета ничего не интересует». Из добавочных контроллеров присутствует только FireWire, ну и традиционный уже практически для всех современных системных плат Ethernet. Правда, гигабитный но, согласитесь, было бы странно ставить на 925X-плату обычный 10/100. В остальном, особенно среди топовых решений, плата смотрится просто-таки шедевром минимализма. Что, впрочем, должно по идее означать соответствующую цену.

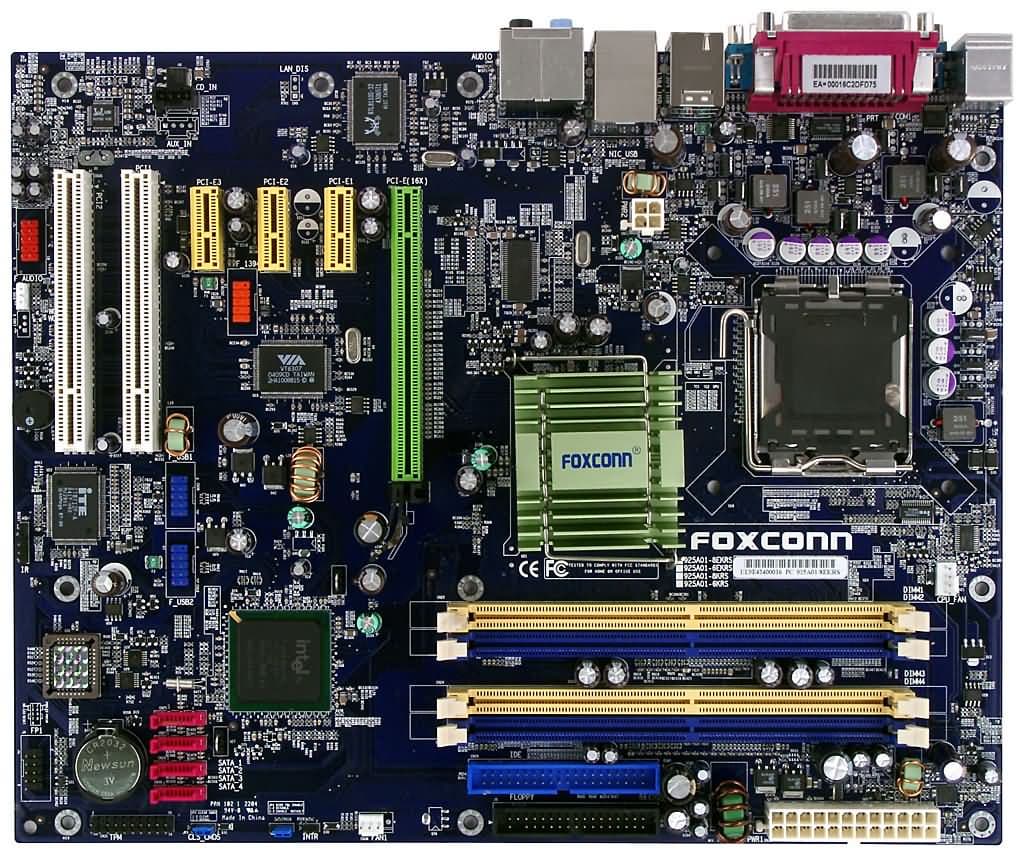

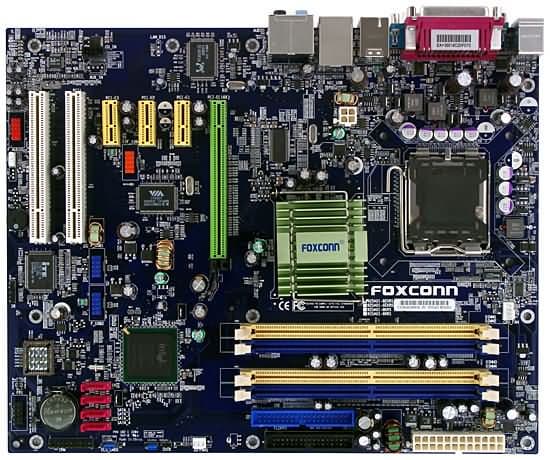

Разводка платы стандартна стоит отметить неудобное расположение разъемов аудиовхода и скученность разъемов у модулей памяти. Доступ к перемычкам не затруднен при установке платы в корпус, их краткое описание приведено на текстолите. В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 3 конденсатора по 1800 мкФ и 8 по 560 мкФ. Также на плате находятся стабилизаторы напряжения шины PCI-E x16 (2x1000 мкФ) и памяти (4x1000 мкФ).

На плате разведены, но не распаяны: место под разъем WOM. Размер платы 305х245 мм (полноразмерный ATX, крепление к корпусу десятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы ITE IT8712F-A. Контролируются:

  • напряжения процессора, памяти, +3,3 +5 и +12 В;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора);
  • температура платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы:

  • Процессорный сокет (Socket 775);
  • 4 разъема под DDR2 SDRAM DIMM (цветные, сгруппированы попарно);
  • Слот PCI-E x16 (с защелкой);
  • 3 слота PCI-E x1;
  • 2 слота PCI (32-битные, 33-мегагерцовые);
  • Разъем питания: стандартный EPS12V (24 контакта) и 4-контактный для 12 В;
  • Разъем FDD;
  • Разъем IDE (Parallel ATA) — «чипсетный»;
  • 4 разъема SATA (Serial ATA) — все «чипсетные»;
  • 2 разъема для подключения планок с дополнительными портами USB (2.0);
  • Разъем для подключения планки с дополнительным портом FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения стандартного IRDA модуля;
  • Разъем для подключения датчика открытия корпуса;
  • Разъем WOL (Wake-On-LAN);
  • Разъем TPM (Trusted Platform Module);
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • 2 разъема для подключения вентиляторов (оба с возможностью контроля количества оборотов).

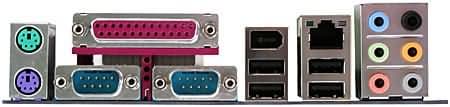

Задняя панель платы (слева направо, по блокам)



  • PS/2 мышь и клавиатура;
  • LPT, 2 COM-порта;
  • 2 порта USB и FireWire;
  • 2 порта USB и RJ-45 (Gigabit Ethernet);
  • 6 аудиоразъемов (Mic-In, Line-In, Front, Center/Sub, Rear, Side);

Комплект поставки



  • Упаковка стандартного дизайна;
  • Документация (на английском языке):
    • руководство пользователя;
    • руководство по настройке SATA RAID;
  • Шлейфы:
    • 1 x ATA66/100/133;
    • 1 x FDD;
    • 2 x Serial ATA (с переходником-разветвителем питания);
  • Заглушка на заднюю панель;
  • Планка на заднюю панель с 2 портами USB;
  • Планка на заднюю панель с S/PDIF-Out типа Coaxial;
  • Дискета с драйверами к SATA RAID;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • Norton Internet Security 2004;
    • Foxconn SuperUtilities;
    • DirectX 9.0b

Отметить можно, пожалуй, переходник-разветвитель SATA-питания (полезная штука для владельцев БП, не оснащенных разъемами питания Serial ATA) и Norton Internet Security 2004 — очень неплохой персональный firewall, причем последней версии. Пакет Foxconn SuperUtilites представляет собой набор утилит, о функциональности которых достаточно легко судить по их названиям: SuperBoot, SuperBIOS-Protect, SuperStep (разгон), SuperLogo, SuperUpdate.

Интегрированные контроллеры

  • Звуковой, на базе HD Audio кодека Avance Logic ALC880, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и S/PDIF;
  • Сетевой, реализованный на базе микросхемы Realtek RTL8110S-32, с поддержкой 10Base-T/100Base-TX/1000Base-T;
  • FireWire, на базе микросхемы VIA VT6307, с поддержкой 2 портов FireWire.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.1 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0.14, -0.23Очень хорошо
Уровень шума, дБ (А):-90.7Очень хорошо
Динамический диапазон, дБ (А):90.2Очень хорошо
Нелин. искажения, %:0.0039Очень хорошо
Интермод. искажения, %:0.012Очень хорошо
Взаимопроникновение каналов, дБ:-88.6Отлично

Общая оценка: Очень хорошо (подробнее).

Настройки

С помощью перемычек и переключателейПеремычка для сброса пароля
Перемычка для запрета записи в Boot Block BIOS
Из BIOS, основанного на версии 6.00PG от AwardНастройки таймингов памяти+CAS Latency, RAS Precharge, RAS to CAS Delay, RAS Act. To Precharge Delay
Выбор частоты работы памяти+Auto, DDR2-400, DDR2-533
Настройка работы шины PCI-E +
Настройка работы шины PCI
Возможность изменения делителя частоты для шин PCI / PCI-E +PCI-E=100-200 МГц, шаг 1 МГц; PCI=33.33, 36.36, 40 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+200—350 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x4—x50
Изменение напряжения ядра процессора+-0.0375 - +0.3875шаг 0.0125 В
Изменение напряжения памяти+Default, +0.03, +0.06, +0.1 В
Изменение напряжения чипсета+Default, +0.03, +0.06, +0.1 В
Изменение напряжения шины PCI-E -

Использовалась версия BIOS от 28.08.2004, как последняя из доступных на время проведения тестирования.

Данные предварительного тестирования

 Foxconn 925A01-8EKRSIntel D925XCV
Return to Castle Wolfenstein, 800x600x32233235
Adobe Photoshop 7.0, исполнение скрипта 00:08:2000:08:21
Кодирование DivX 5.1 Pro 00:07:2100:07:21
Архивирирование в 7-zip00:07:3100:07:32

Справочная информация



Плата предоставлена на тестирование компанией GSM Computers




29 октября 2004 Г.
