Системная плата Intel D925XCV на базе чипсета Intel 925X


На сегодняшний день это топовая модель среди плат данной компании. Пожалуй, самое интересное, что мы заметили на ней — наличие сетевого контроллера стороннего производителя и звукового кодека не от привычной для плат Intel Analog Devices, а от совсем неожиданной (опять же: для плат Intel) Realtek. Впрочем, последнее может быть связано просто с отсутствием HDA-кодеков в ассортименте Analog Devices на момент разработки конструкции платы. От развернутых комментариев мы пока воздержимся, т.к. к нам попал предсерийный экземпляр.

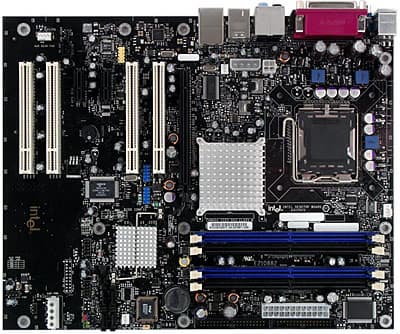

Разводка платы привычна для Intel — много пустого места вдоль левого края платы, но при не слишком большом количестве функциональных разъемов это почти не пошло ей во вред. Не совсем удобно расположен разъем аудиовхода (перед слотами PCI/PCI-E), при установленной видеокарте будет затруднен доступ к модулям памяти, а скученность разъемов будет мешать манипуляциям с ними. Доступ к перемычке не затруднен при установке платы в корпус, ее краткое описание приведено на текстолите. Наличие напряжения +5 В Standby на плате индицируется зеленым светодиодом. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 5 конденсаторов по 1200 мкФ и 8 по 560 мкФ. На плате находятся стабилизаторы напряжения шины PCI-E x16 (2x1000 мкФ) и памяти (6x1000 мкФ).

На плате разведен, но не распаян разъем TPM. Размер платы — 305х245 мм («широкий» ATX, крепление к корпусу деcятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы National Semiconductor PC8374LOIBU/VLA. Контролируются:

  • напряжения процессора, памяти, +3,3 и +12 В;
  • частота вращения 4 вентиляторов;
  • температуры процессора (встроенным датчиком процессора);
  • температура платы (двумя встроенными датчиками на плате).

Порты, коннекторы и разъемы на поверхности платы:

  • Процессорный сокет (Socket 775);
  • 4 разъема под DDR-2 SDRAM DIMM (различаются цветом, сгруппированы попарно);
  • Слот PCI-E x16 (с защелкой);
  • 2 слота PCI-E x1;
  • 4 слота PCI (32-битные, 33-мегагерцовые);
  • Разъем питания: стандартный EPS 12 V (24 контакта), AUX и 2 4-контактных для 12 В;
  • Разъем FDD;
  • Разъем IDE (Parallel ATA), «чипсетный»;
  • 4 разъема SATA (Serial ATA), все «чипсетные»;
  • 2 разъема для подключения планок с дополнительными портами USB (2.0);
  • 2 разъема для подключения планки с дополнительными портами FireWire ;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения датчика открытия корпуса;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • 4 разъема для подключения вентиляторов (3 из них с возможностью контроля количества оборотов).

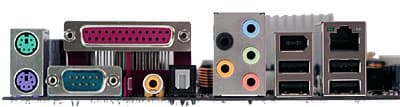

Задняя панель платы (слева направо, по блокам)




  • PS/2 мышь и клавиатура ;
  • LPT, 1 COM-порт , S/PDIF-Out типов Coaxial и TosLink;
  • два аудиоразъема (Center/Sub, Rear);
  • три аудиоразъема (Mic-In, Line-In, Front);
  • два порта USB и FireWire;
  • два порта USB и RJ-45 (Gigabit Ethernet).

Комплект поставки

  • Документация: краткое руководство пользователя на 11 языках, включая русский;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • GameSpy GameTools;
    • Intel Desktop Control Center;
    • Intel Audio Studio;
    • Intel Desktop Utilities;
    • Intel Active Monitor;
    • InterVideo Home Theater Silver;
    • InterVideo WinDVD Creator Silver;
    • LANDesk System Manager;
    • MusicMatch JukeBox;
    • Norton Internet Security 2004;
    • NTI CD Maker Standard 6;
    • RestoreIt Lite;
    • DirectX 9.0.

Обращаем внимание на то, что комплектацию шлейфами и прочей «обвязкой» мы не описывали сознательно, т.к. плата представлена предсерийным экземпляром. А вот набор ПО, судя по всему, будет именно таким. В последнем можно отметить некую разношерстность, свидетельствующую о желании угодить любому вкусу. Посудите сами: многим ли пользователям понадобятся одновременно LANDesk System Manager, MusicMatch JukeBox, Norton Internet Security 2004, NTI CD Maker, и RestoreIt Lite? С другой стороны, — довольно велик шанс, что хотя бы одна из этих программ пригодится. Видимо, на это Intel и рассчитывает.

Интегрированные контроллеры

  • Звуковой, на базе HDA-кодека Realtek ALC 880, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и S/PDIF ;
  • Сетевой, на базе микросхемы Marvell 88E 8050-NNC, с поддержкой 10 Base-T/100 Base-TX/1000 Base-T;
  • FireWire, на базе микросхемы Agere FW323-06, с поддержкой 3 портов FireWire.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.1 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.14, -0.16Очень хорошо
Уровень шума, дБ (А): -88.9Хорошо
Динамический диапазон, дБ (А): 88.7Хорошо
Нелин. искажения, %: 0.0039Очень хорошо
Интермод. искажения, %: 0.013Очень хорошо
Взаимопроникновение каналов, дБ: -88.0Отлично

Общая оценка: Очень хорошо (подробнее).

Настройки

С помощью перемычек и переключателей Конфигурационная перемычка Normal/Config/BIOS Recovery
Из BIOS, основанного на версии 6.00PG от IntelНастройки таймингов памяти+tCL, tRCD, tRP, tRASmin
Выбор частоты работы памяти+Auto, DDR2-266, DDR2-333, DDR2-400, DDR2-533, DDR2-667
Настройка работы шины PCI-E x16
Настройка работы шины PCI/PCI-E x1
Возможность изменения делителя частоты для шины PCI/PCI-E x1 +Default, PCI=36.36, 40 МГц, PCI-E=101.32, 102.64, 103.96, 105.28, 106.6, 107.92, 109.24 МГц
Ручное распределение прерываний по слотам
Изменение частоты FSB+ Default, -2%—+4% к номиналу, шаг 1%
Изменение коэффициента умножения процессора+ x8—x50
Изменение напряжения ядра процессора
Изменение напряжения памяти +1.8, 1.85, 1.95, 2 В
Изменение напряжения чипсета
Изменение напряжения шины PCI-E

Использовалась версия BIOS 0218, как последняя из доступных на время проведения тестирования.

Данные предварительного тестирования

  Gigabyte 8ANXP-D Intel D925XCV
Return to Castle Wolfenstein, 800x600x32 233 235
Adobe Photoshop 7.0, исполнение скрипта 00:08:28 00:08:21
Кодирование DivX 5.1 Pro 00:07:19 00:07:21
Архивирирование в 7-zip 00:07:30 00:07:32

Справочная информация



Плата предоставлена на тестирование производителем
