Canyon 9IGA — системная плата на базе чипсета i845G


Практически ничего не можем сказать о компании — с ее сайтов можно почерпнуть лишь то, что технология производства плат сертифицирована стандартом ISO9001, выпускаются же платы на Тайване и в Китае. Впервые плата Canyon появилась в нашей лаборатории, и надо отметить, мы не нашли причин относиться к ней как к сомнительному безымянному аутсайдеру — а так с продукцией неизвестных производителей случается достаточно часто. Если же читатели внимательнее приглядятся к фотографиям плат из этого обзора, то кое-что о производителе понять будет можно.

Комплект поставки включает:

  • Упаковку: коробка неброского дизайна, выполненная в зеленой гамме;
  • Документацию: руководство пользователя материнской платы — на английском языке;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;

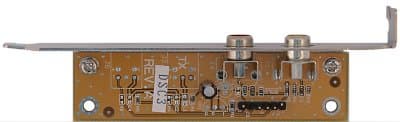

  • Планку на заднюю панель компьютера с разъемами SPDIF-In/Out типа Coaxial;

  • Планку на заднюю панель компьютера с последовательным и Game-портом;
  • Заглушку на заднюю панель платы;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • Boostek;
    • DirectX 8.1.

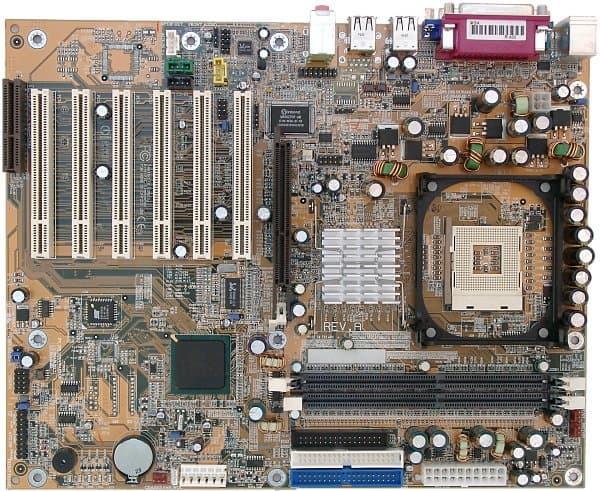

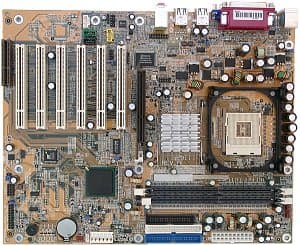

Разводка платы довольно удобна, лишь разъемы аудиовходов привычно расположены между слотами PCI, да при вставленной видеокарте затрудняется работа с модулями памяти. Доступ к некоторым перемычкам может быть затруднен при установке платы в корпус, их краткое описание приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 8 конденсаторов по 2200 мкФ и 4 по 1200 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов и разъемом SPDIF.

На плате находится POST-контроллер, с помощью 4 светодиодов индицирующий возникающие проблемы при загрузке системы. При нахождении в режиме StandBy на плате горят светодиоды между 1-м и 2-м слотами PCI, а также рядом с разъемами памяти. При попытке установить 3,3-вольтовую карту в слот AGP загорится красный светодиод, сигнализирующей о недопустимости использования подобной видеокарты.

Не распаяны, но разведены на плате: контроллер интерфейса для считывателя флеш-карт и его разъемы, сетевой контроллер и разъем RJ45.

На плате используются возможности системного мониторинга микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, шины AGP, +3,3, +5 и +/-12 В, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

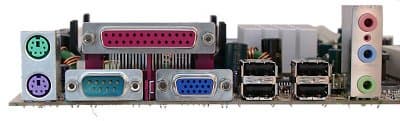

Краткие характеристики платы: разъемы памяти — 2 DDR SDRAM; слоты расширения — AGP/ 6 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения возможности запуска с клавиатуры PS/2
Набор перемычек для включения возможности запуска с клавиатуры USB
Перемычка для выбора частоты FSBAuto, 100 и 133 МГц
Перемычка для выбора разъема подключения 6-го порта USBCNR/Onboard
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Active To Precharge Delay, RAS to CAS Delay, RAS Precharge
Выбор частоты работы памяти+Auto, DDR200, DDR266, DDR333
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+Auto, 33/66, 37,5/75, 44/88 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100-200 МГц c шагом 1 МГц
Изменение коэффициента умножения процессора+x8-x50
Изменение напряжения ядра процессора+от +0,025 В до +0,15 В с шагом 0,025 В
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS от 17/04/02, как последняя из доступных на время проведения тестирования.

Особо сказать о плате нечего, не считая того, что она слишком уж похожа на другую плату из этого же обзора, обладая при этом более широкими возможностями для разгона и настройки, но меньшей функциональностью.

Результаты тестов:



Системная плата Canyon 9IGA предоставлена компанией ASBIS
