Shuttle SB95P V2 — остросовременный barebone-комплект в корпусе новой серии


Общее количество barebone-комплектов Shuttle XPC, рассмотренных у нас на сайте, уже очень велико, но до сих пор мы все время имели дело с моделями в корпусах серии «G» — «G»/«G2»/«G4»/«G5» (хотя последний вариант внешне прилично отличается от своих предшественников). Сегодня, наконец, на тестировании новый корпус «общего назначения» «P», так что прочитать эту статью советуем всем интересующимся «barebone-движением». Также обзор может заинтересовать тех, кто ищет себе бескомпромиссно-быструю систему, потому что SB95P V2 основана на чипсете i925XE. В наших ближайших планах — рассмотрение еще одной уникальной модели, в корпусе «i» (SB86i).

Внешний вид

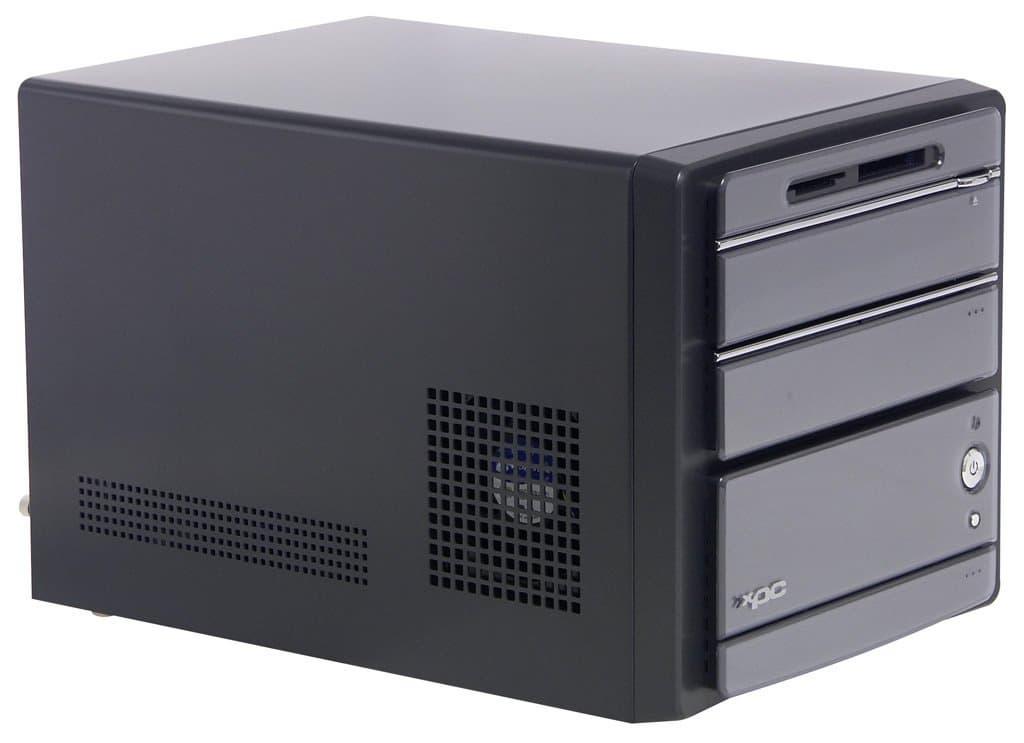

Корпус серии «P» по габаритам чуть больше различных модификаций «G»: его размеры составляют 220x325x210 мм, то есть на 20—25 мм превышают таковые для «G» по каждому измерению. Крышка алюминиевого корпуса выкрашена в черный цвет (хотя в других моделях цвет, разумеется, может быть иным), накладка на переднюю панель — традиционно пластиковая. В устройстве передней панели удачно (на наш взгляд) комбинируются черты G4 — прозрачная пластиковая накладка с серым фоном, и G5 — наличие крышек на отсеках для дисковых накопителей и интерфейсных разъемов. Barebone-комплект выглядит строго и красиво (шарма добавляют металлические полоски между отсеками и кнопки включения и перезагрузки системы), а по удобству в использовании, как мы уже отмечали, вариант с крышками наиболее предпочтителен.

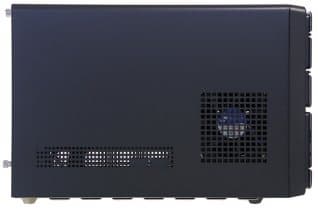

Об охлаждении SB95P V2 мы еще подробно поговорим далее, пока же отметим внушительное количество вентиляционных отверстий: не только по обоим бокам корпуса, но и в днище.

Уж сколько раз производители подобных систем пытались избавиться от флоппи-дисковода — искоренить внешний 3-дюймовый отсек полностью или монтировать в него картовод — но приходилось откатываться назад. В данном случае в Shuttle и место для этого дисковода оставили, и картовод установили (все же не зря увеличивали размеры корпуса). Второй (5-дюймовый) отсек для накопителей закрыт подпружиненной крышкой, которая распахивается при выдвижении лотка CD/DVD-привода и автоматически закрывается после загрузки диска. Необычно, что кнопка на передней панели, позволяющая выдвинуть/задвинуть лоток, расположена выше, а не ниже отсека с приводом, поэтому первое впечатление от нее — это кнопка выброса карты из картовода. :)

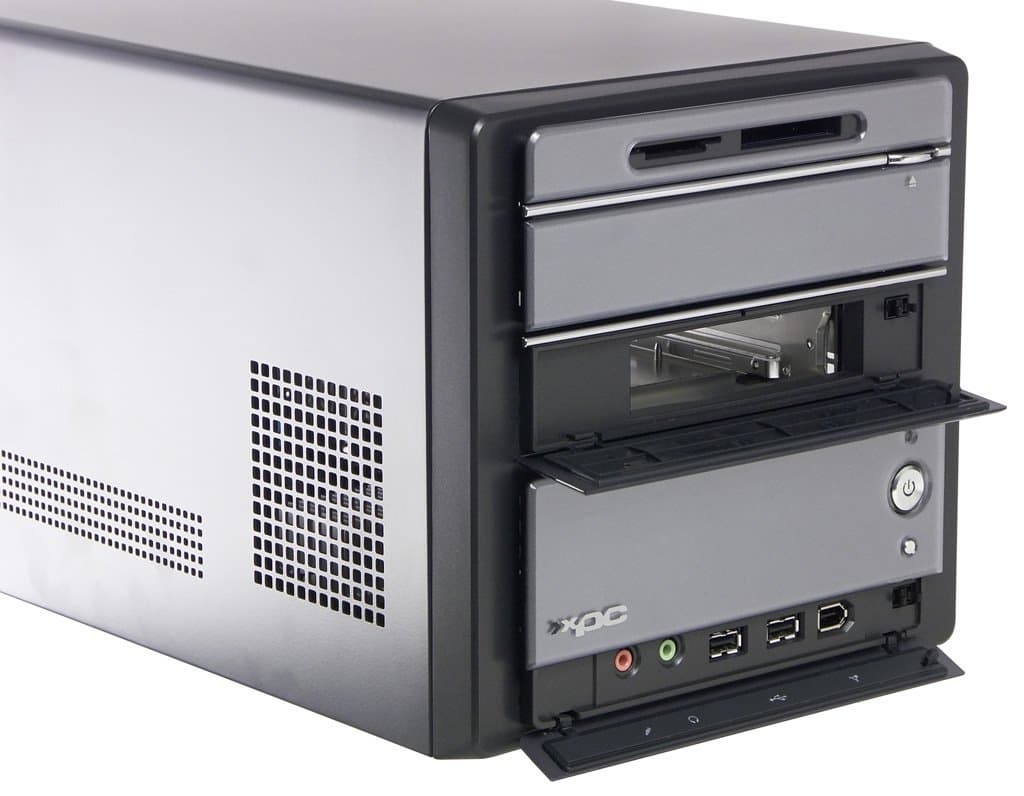

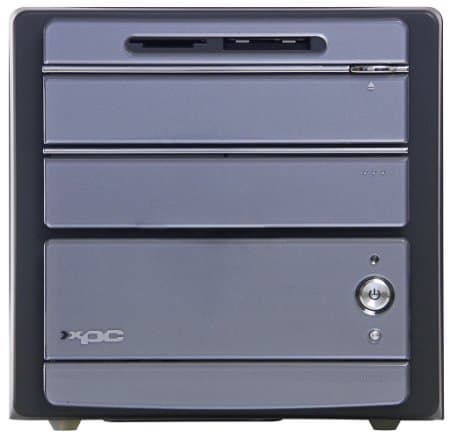

Крышка на трехдюймовом внешнем отсеке и крышка для группы разъемов передней панели открываются вручную, между ними располагаются индикаторы включенного состояния (совмещен с кнопкой включения) и дисковой активности. Видимо, в Shuttle прислушались к пожеланиям пользователей, и теперь яркость [сверхярких] светодиодов в этих индикаторах можно регулировать в BIOS Setup (от 0 до 100% с шагом 12,5%). Эстетичный при дневном или искусственном освещении огонек индикатора прошлых моделей светил ночью в глаза не хуже фары автомобиля. Возвращаясь к функциональности SB95P V2, отметим, что набор интерфейсных разъемов передней панели совершенно стандартный: два аудиоразъема (микрофонный вход и выход на наушники), 2 порта USB (2.0) и один FireWire. Все они продублированы на задней панели комплекта, что позволяет подключаться к передней панели лишь при срочной необходимости (с откинутыми крышками внешний вид не столь привлекателен). Впрочем, упомянутые порты USB, к сожалению, вполне могут потребоваться для использования на постоянной основе — дело в том, что сзади таковых всего два.

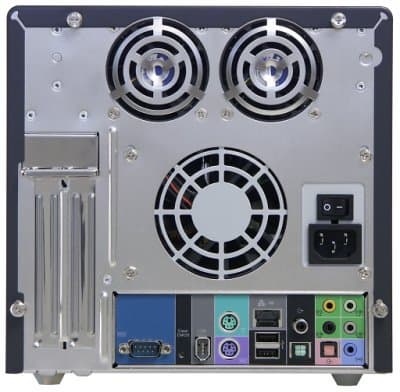

Внешний вид задней панели довольно непривычен: обилие вентиляторов и расположение двух выходов для карт расширения слева, а не справа. Однако блок разъемов с цветной маркировкой узнаваем, а наличие выключателя БП — новшество приятное; из недостатков же измененного дизайна — отсутствие посадочных мест для установки стандартных аксессуаров Shuttle, вроде параллельного порта на специальной планке. Набор интерфейсных разъемов выглядит так: PS/2-порты для клавиатуры и мыши, 1 COM, порт FireWire, 2 разъема USB (2.0), сетевая розетка (Gigabit Ethernet) и 5 аудиоразъемов для аналогового вывода 8-канального звука. Наличие оптического входа и выхода S/PDIF, а также коаксиального выхода S/PDIF дает возможность передачи звука «по цифре». Вновь мы рассматриваем топовую модель barebone-комплекта, и вновь у нее отсутствует выход на монитор, так как лежащий в основе топовый чипсет — дискретный. Зато, как и у последнего из рассмотренных миникомпьютеров, Shuttle SB77G5, имеется кнопка сброса CMOS.

Внутреннее устройство и функциональность

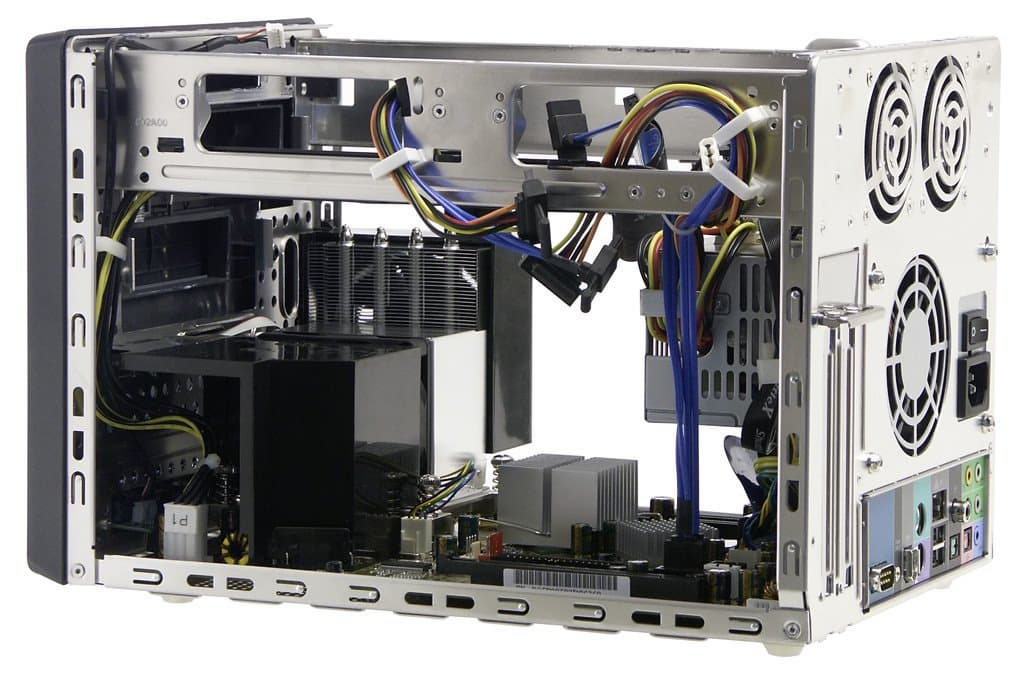

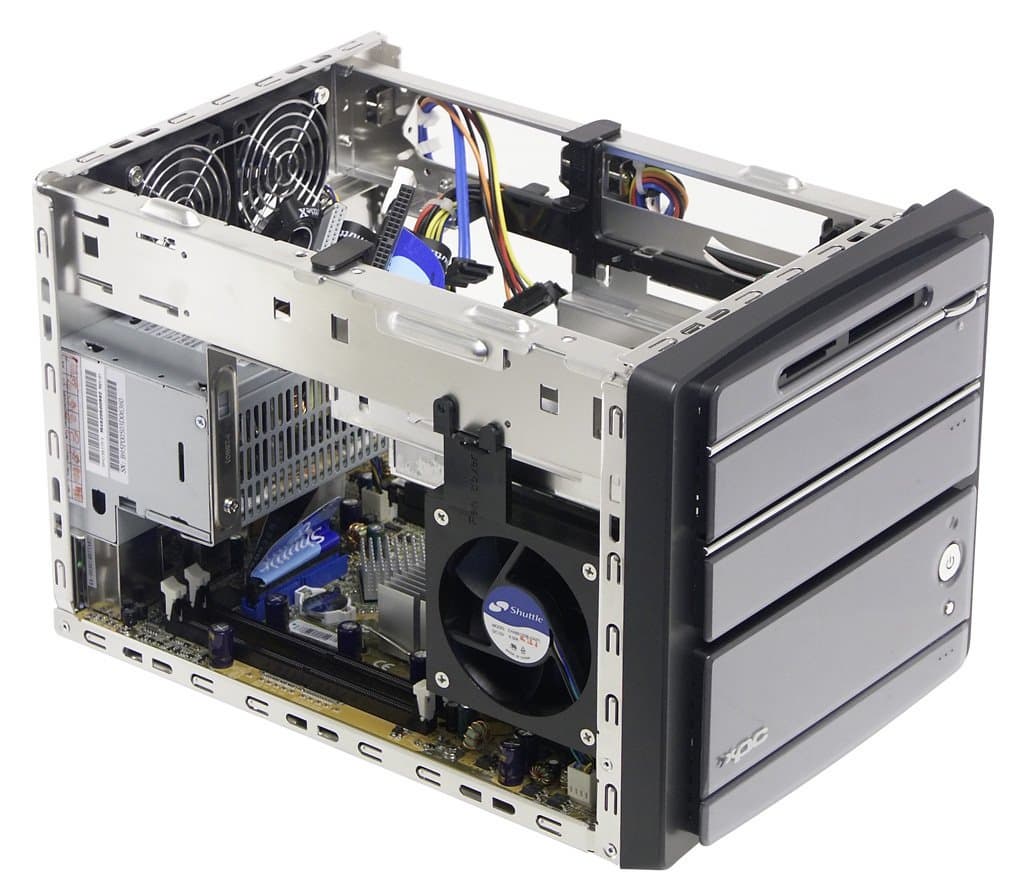

Надеемся, никто не ожидал увидеть нечто абсолютно новое — общий принцип внутреннего устройства Shuttle XPC остался прежним. Материнская плата устанавливается на дно корпуса, на нее и на стенки монтируются устройства охлаждения, сзади — БП, сбоку — карты расширения, дисковые накопители устанавливаются в корзину, которая крепится сверху на стойки корпуса. Конечно, детальных отличий много, их-то мы сейчас подробно и рассмотрим.

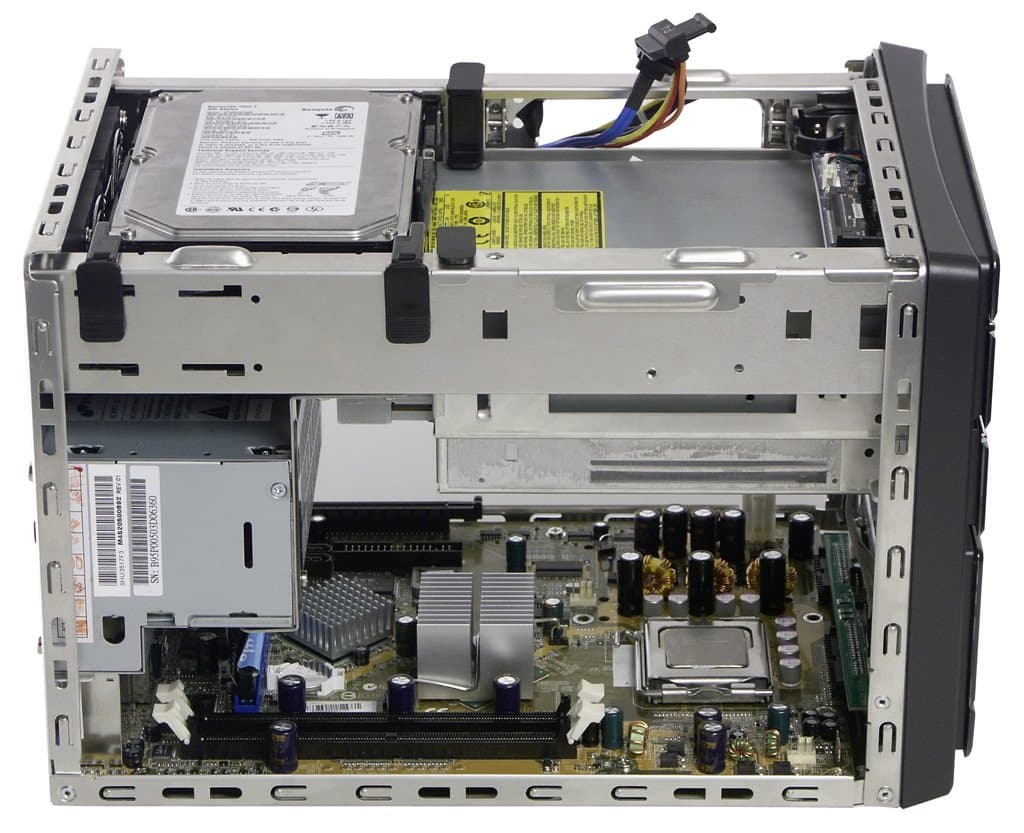

Не будем пока обращать внимания на кулеры — до них очередь дойдет в отдельной главе. Помимо устройств охлаждения необычны две вещи. Посмотрим внимательно на дисковую корзину: она рассчитана всего на 2 устройства (5- и 3-дюймовое), плюс картовод сверху. (Картовод подключен по интерфейсу USB 2.0 и использует скоростные преимущества этой версии стандарта; поддерживаемые форматы флэш-карт — CF I/II/MD, SD/MMC, MS/Pro и SM.) Причем, как вы уже знаете, нижний отсек может быть занят флоппи-дисководом. Куда же устанавливать винчестер?

Оказывается, посадочных мест для жестких дисков хватает с избытком — их аж три (считая нижний отсек корзины)! Таким образом, выигранное от увеличения высоты корпуса место пущено на размещение винчестеров и картовода. Заметим, что инженеры Shuttle не просто «приткнули» диски в свободный угол, а предложили новую концепцию охлаждения, включающую разбиение внутреннего пространства корпуса на зоны с отдельным поступлением холодного и удалением горячего воздуха. Впрочем, если говорить именно про т. н. «зону жестких дисков», очевидно, что полностью изолированной она не является.

Действительно, воздух к винчестеру, располагаемому ближе к передней панели, поступает со стороны его интерфейсных разъемов через отверстие в стойке корпуса (а туда он втягивается через отверстия в боковой стенке корпуса) и через щели картовода. Казалось бы, этот диск должен охлаждаться слабо в сравнении со вторым. Второй же лишь отчасти «лежит» на дисководе (на самом деле, между поверхностью CD/DVD-привода и винчестером остается достаточно места), большей частью нависая над БП. Плохо, однако, то, что воздух здесь будет сильно нагрет из-за видеоускорителя (напомним, интегрированного видео нет, так что видеоускоритель в слоте расширения будет всегда). Ну а как в итоге обстоит дело с охлаждением в «зоне жестких дисков», мы рассмотрим в отдельной главе.

Вторая новинка серии корпусов «P» — «безотверточная» сборка системы. Если придираться, то отвертка вам все-таки понадобится — для крепления кулера ICE и карт расширения, однако в целом — истине соответствует и действительно удобно. Крышка SB95P V2, как обычно, удерживается винтами-барашками (на этот раз, в связи с увеличенной шириной корпуса, — четырьмя), а для монтажа дисковых накопителей применяются специальные держатели, с которыми хорошо знакомы многие покупатели современных корпусов.

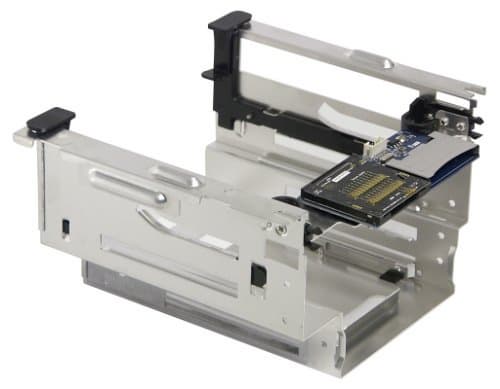

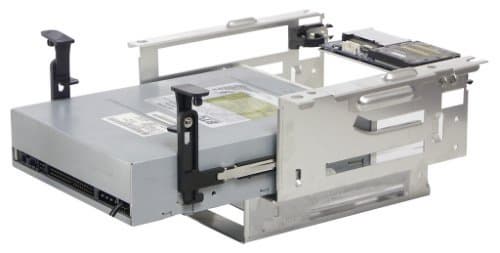

Держатели легко закрепляются на боках оптического привода или флоппи-дисковода двумя распорками, а затем вдвигаются по направляющим в дисковую корзину до упора. Вообще, нижний отсек корзины Shuttle рекомендует использовать либо для флоппи-дисковода, либо для винчестера с интерфейсом [P]ATA. Точнее говоря, жесткий диск с этим интерфейсом будет довольно сложно установить наверх, если у вас CD/DVD-привод тоже с интерфейсом PATA (а таких пока абсолютное большинство): ATA-шлейф недостаточно гибкий и длинный, а материнская плата barebone-комплекта имеет всего один разъем ATA100. Монтаж жесткого диска (вне зависимости от его интерфейса, разумеется) в нижний отсек очень прост: на дне корзины есть четыре металлических штырька, на которые и надо аккуратно опустить винчестер (их расположение соответствует отверстиям для крепления на нижней поверхности винчестеров).

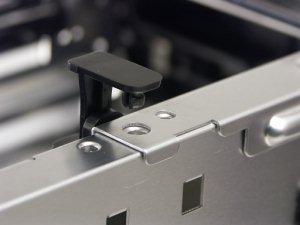

Специальные приспособления на концах держателей для CD/DVD-привода позволяют зафиксировать дисковую корзину в ее рабочем положении — таким образом, и здесь от винтов удалось избавиться.

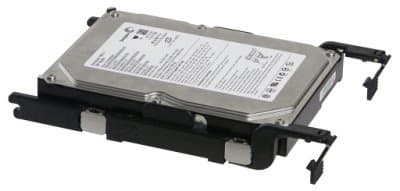

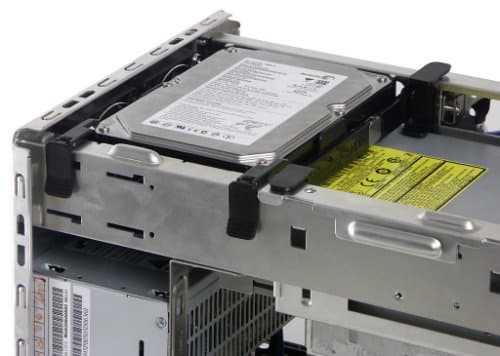

SATA-винчестер можно с легкостью монтировать на любое доступное место. Для установки наверх на боковинах этого диска закрепляются держатели особой конструкции.

Затем держатели с «интерфейсной» стороны винчестера надеваются на ролики стойки корпуса, а защелки с противоположной стороны фиксируются на другой стойке. Учитывая, что «ножки» держателей опираются на поверхность оптического привода, конструкция получается надежной, а в целом установка осуществляется за считанные секунды. По окончании к диску (через отверстия в стойке) подсоединяются шлейфы (интерфейсный и питания), которые имеют специальные пластиковые «хвостики» на коннекторах для удобства отключения.

Таким образом, корпус серии «P» предлагает впечатляющие возможности расширения: 3 жестких диска (или два плюс флоппи-дисковод) — такого решения у конкурентов мы пока не видели, при этом габариты SB95P V2 никак нельзя назвать большими. Правда, Soltek в своей серии Qbic может похвастаться местом для установки двух 5-дюймовых накопителей, и хотя два CD/DVD-привода вряд ли кому-нибудь понадобятся, второй отсек пригодится для системы водяного охлаждения или чего-либо даже более экзотического. В общем, Shuttle есть куда расти, доводя серию XPC до совершенства. Также отметим продуманность размещения кабелей внутри корпуса SB95P V2: все разъемы расположены так, чтобы длину проводов можно было сделать минимальной, шлейфы и кабели подобраны соответствующим образом, а для сложных случаев предусмотрен крепеж на стойках корпуса. В итоге ничто не мешает доступу к функциональным элементам, проводить установку и замену комплектующих очень удобно.

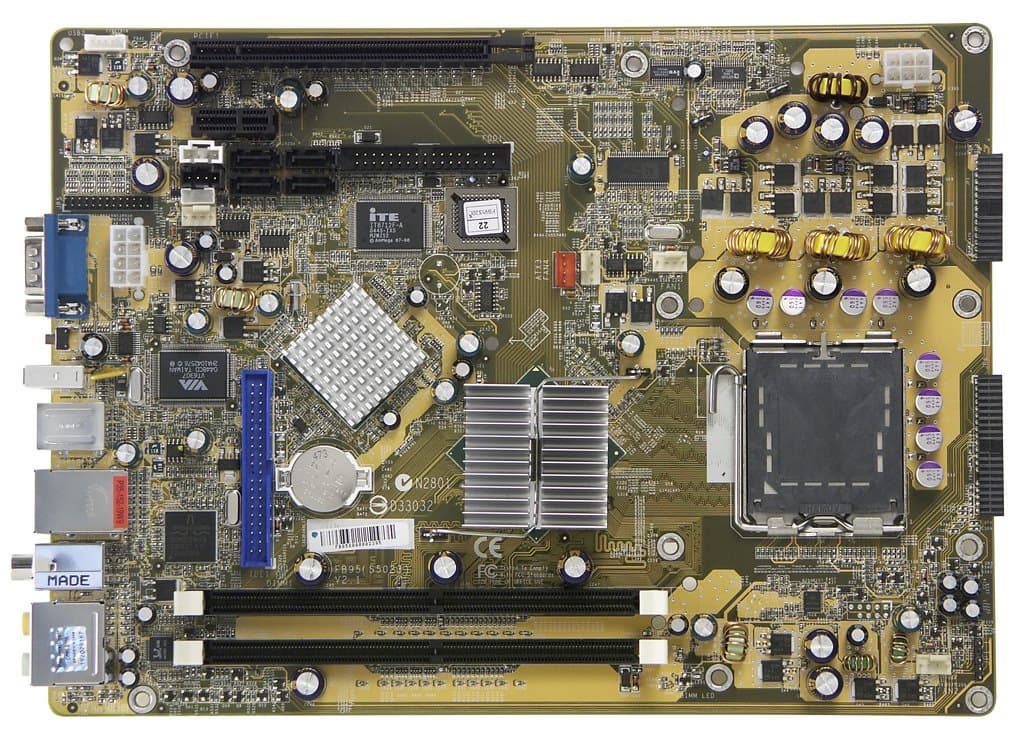

В основе SB95P V2 лежит материнская плата Shuttle FB95 на чипсетной связке Intel 925XE + ICH6R; этот чипсет мы в отдельной статье не рассматривали, поскольку единственное его отличие от i925X — поддержка шины FSB 1066 МГц. На момент написания статьи всего два процессора обладают FSB 1066 МГц, оба — из серии Extreme Edition, причем «экстремальность» их проявляется, в основном, во впечатляющей цене. Очевидно, что i925XE (хотя это, безусловно, очень быстрый чипсет) — решение исключительно для топовых систем, где стоимость является далеко не определяющим фактором. Тем не менее, покупатели именно этого barebone-комплекта недолго смогут наслаждаться своим статусом, поскольку совсем скоро Intel анонсирует новую линейку чипсетов (с поддержкой, в том числе, и частоты шины 1066 МГц).

Возвращаясь к функциональности материнской платы комплекта, кратко перечислим ее характеристики, обусловленные возможностями чипсета: поддержка любых (существующих на момент написания статьи) процессоров Intel Pentium 4, Pentium 4 Extreme Edition и Celeron D (Socket 775), до 4 ГБ памяти DDR2-400/533 (с или без ECC) двумя модулями с возможностью работы в двухканальном режиме, порт PCI Express x16 для внешних видеоускорителей, 4 порта SATA с функцией RAID 0, 1 и Matrix RAID, 1 канал UATA100 для 2 устройств, 8 портов USB 2.0 и 8-канальный звук стандарта HDA (использован HDA-кодек Realtek ALC880). Также на плате распаяны контроллер VIA VT6307, благодаря которому осуществляется функционирование 2 портов FireWire, и сетевой адаптер Broadcom BCM5751KFB (10/100/1000 Мбит/с PCI-E Gigabit Ethernet).

Понятно, что место слота AGP занял слот PCIEx16, а непонятно — почему в качестве второго (и последнего) слота расширения на плате использован PCIEx1. Периферии с интерфейсом PCIEx1 на рынке исчезающе мало, причем гигабитный сетевой контроллер на плате уже есть. Вообще, с учетом перемещения слота PCIEx16 к краю платы, складывается впечатление, что разъем PCIEx1 распаян просто для упоминания в списке характеристик, а на самом деле «забивает» место для видеоускорителей с громоздкой системой охлаждения (на два слота). Дополнительно на плате распаяны звуковые входы AUX-In, CD-In и mini-CD-In, есть выходы для подключения планок с параллельным портом и одним портом USB, а также имеется четыре разъема для подключения вентиляторов (три из них заняты).

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.4 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.14, -0.16Очень хорошо
Уровень шума, дБ (А): -86.9Хорошо
Динамический диапазон, дБ (А): 86.7Хорошо
Гармонические искажения, %: 0.0028Отлично
Интермодуляционные искажения, %: 0.022Хорошо
Взаимопроникновение каналов, дБ: -83.9Очень хорошо

Общая оценка: Очень хорошо (подробнее). Мы наблюдаем традиционно высокое для систем со звуком HDA качество, хотя обусловлено оно, в первую очередь, примененным довольно качественным кодеком, а не «прогрессивностью» стандарта.

Shuttle FB95, привычно для современных barebone-систем, обладает достойной функциональностью для разгона. В BIOS Setup можно увеличивать частоту FSB до 355 МГц с шагом 1 МГц, регулировать тайминги памяти и выбирать частоту ее работы, повышать напряжение на памяти и чипсете до 1,9 (с шагом 0,05 В) и 1,7 В соответственно, изменять напряжение на процессоре с 0,825 до 1,5875 В с шагом 0,0125 В. Перемычек на плате нет вообще, но об этом вряд ли кто-то пожалеет, так как выполнять сброс CMOS куда удобнее уже рассмотренной кнопкой на задней панели.

Система охлаждения и температурный режим

Серия корпусов «P» предполагает стратегию охлаждения, радикально отличающуюся от уже хорошо знакомой нам по серии «G». Напомним, что, не считая вентилятора в блоке питания, в корпусах Shuttle обычно присутствовал всего один кулер — процессорный и общесистемный (ICE). Причем в некоторых моделях БП охлаждался пассивно (но зато иногда вентилятор устанавливался на чипсетный радиатор). Теперь же количество вентиляторов увеличилось до умопомрачительной цифры «5» (и это не беря в расчет видеоускоритель, почти наверняка тоже охлаждаемый активно). Причем и от ICE (если понимать под ним процессорный кулер, выполненный с применением тепловых трубок) в SB95P V2 не отказались. Давайте посмотрим, как же функционирует это чудо НТП.

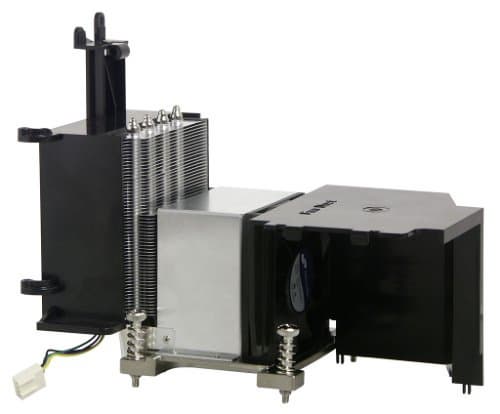

Принципиальное новшество — создание изолированного воздухотока в системе охлаждения процессора. Или, выражаясь в модных терминах BTX, разделение внутреннего пространства корпуса на зоны охлаждения. (Как мы уже заметили по приведенным фотографиям, «зона жестких дисков» не выглядит на практике по-настоящему изолированной, но пусть за себя говорят цифры температурного режима.) Итак, для процессора в SB95P V2 фактически создан выделенный воздуховод, позволяющий забирать холодный воздух через отверстия в одной боковой стенке корпуса и выбрасывать его нагретым через отверстия в противоположной стенке. Начало воздуховода образовано пластиковым кожухом и «естественным рельефом местности» в виде поверхности системной платы и передней (не накладной) панели корпуса. Далее — вентилятор, металлический кожух над основанием и ребра радиатора кулера ICE, а завершает картину прижатая к ребрам пластиковая конструкция с выходным вентилятором.

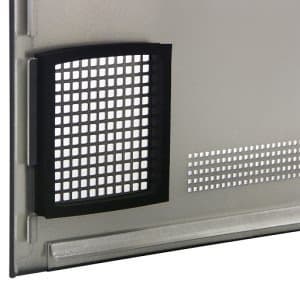

Крышка корпуса имеет приклеенную с внутренней стороны прокладку, которая после закрытия корпуса прилегает к системному вентилятору и минимизирует возврат горячего воздуха внутрь корпуса. Отметим, что на материнской плате в зоне воздуховода располагается сильно греющийся стабилизатор процессорного напряжения, так что разом убиваются два зайца.

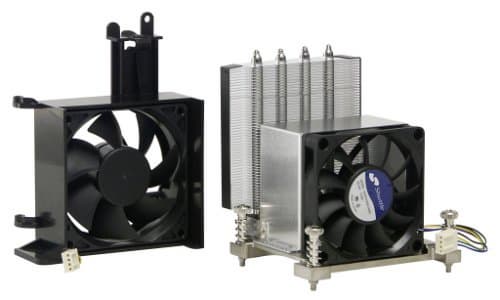

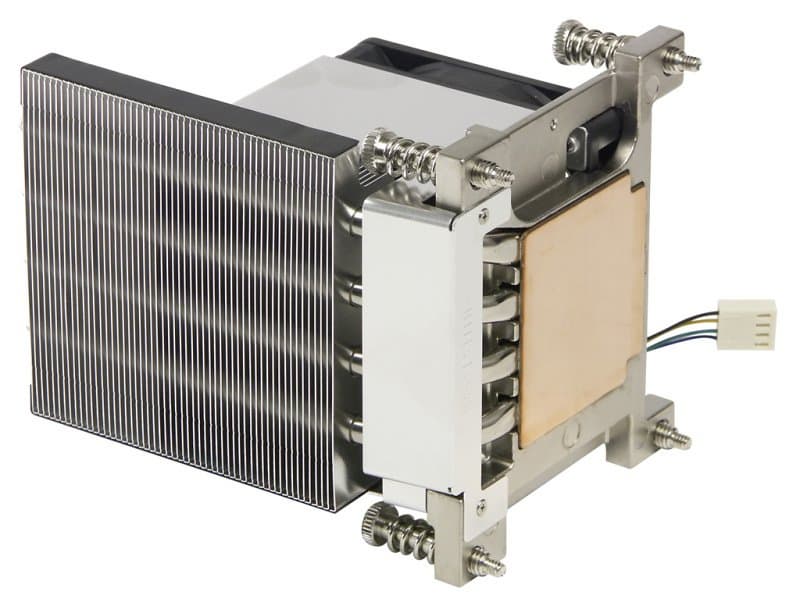

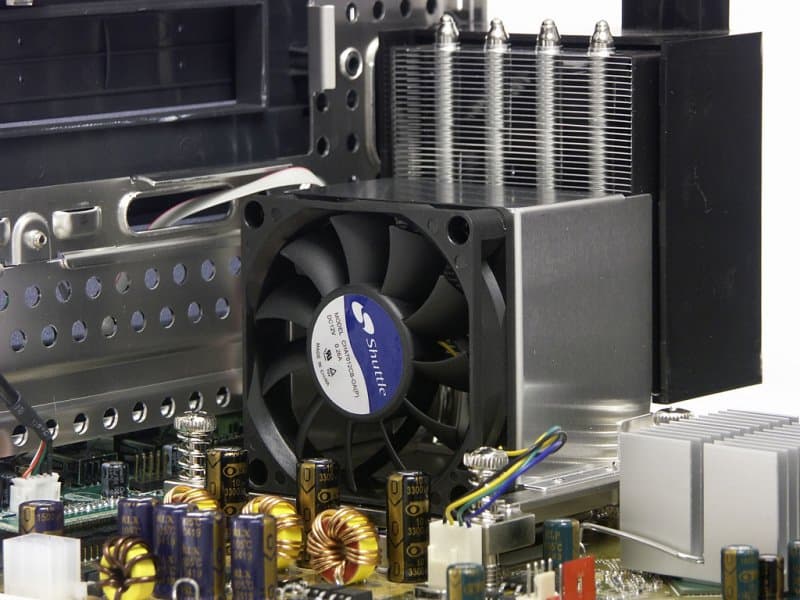

Используемая модификация ICE заметно отличается по конструкции от привычного варианта этого кулера, но принцип работы тот же — тепло снимается с процессора нижним радиатором, с впрессованной в днище медной пластиной, и за счет испарения/конденсации легкокипящей жидкости в тепловых трубках передается верхнему радиатору, состоящему из большого количества тонких пластин с впечатляющей суммарной поверхностью теплоотдачи. В прежней модификации использовался только один вентилятор (по совместительству являющийся и общесистемным), диаметром 80—90 мм, а в нынешней — два. Зато уменьшен их диаметр: у системного (выходного) — 80 мм, а у расположенного непосредственно на нижнем радиаторе — 70 мм. Кулер крепится к днищу корпуса через отверстия в материнской плате, удобные подпружиненные винты позволяют легко и надежно его закрепить. Опасаться приходится разве что перекоса при установке (проверяйте, чтобы винты были закручены до конца) — раздавить процессорный кристалл через крышку вам не удастся, но при включении мгновенно возникнет сильнейший перегрев.

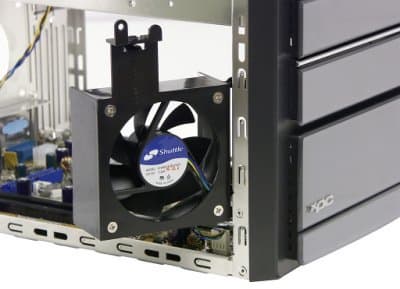

Системный вентилятор в своем коробе может поворачиваться вокруг оси крепления, это полезно при установке процессора в сокет.

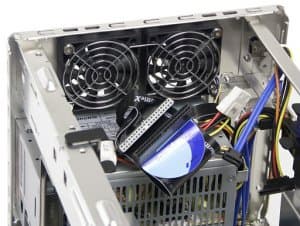

Часть охлаждения внутренностей корпуса берет на себя пара 60-миллиметровых вентиляторов, устанавливающихся «под потолок» на задней панели. Поскольку ниже расположен «открытый всем ветрам» БП со своим мощным вентилятором, можно предположить, что первейшая обязанность этой задней пары — охлаждение «зоны жестких дисков». Ну а как оно получается на самом деле, мы сейчас и посмотрим.

У всех моделей Shuttle XPC в BIOS реализовано интеллектуальное управление скоростью вращения вентиляторов — технология Smart Fan. В данном случае этот параметр явным образом регулируется для всех рассмотренных вентиляторов кроме того, что в блоке питания (впрочем, он, согласно документации производителя, тоже изменяет автоматически количество оборотов). Можно задать фиксированную частоту вращения (от 30% до 100%) или предоставить управление автоматике, выбрав температурный порог срабатывания (в пределах 30—80°C, по умолчанию 51°C). При этом скорость вращения меняется ступенчато: до достижения порога срабатывания обороты минимальны, а далее за каждый градус повышения температуры скорость вращения определенным образом увеличивается. К сожалению, не во всех случаях Smart Fan в SB95P V2 нас порадовал: тестирование с Pentium 4 EE 3,73 ГГц прошло на «отлично», а вот Pentium 4 3,6 ГГц при полной загрузке заставил систему сваливаться в непрерывное изменение частоты вращения (±1°C в цикле). Как мы уже отмечали, постоянное изменение звукового фона «мешает жить» куда сильнее, чем просто чуть повышенный шум. Остается надеяться, что в будущих прошивках BIOS алгоритм работы Smart Fan будет оптимизирован.

Приведенные на диаграмме результаты измерения температур были получены при тестировании в режиме Smart Fan, температурный порог был выставлен по умолчанию — 51°C. Система была в полном сборе: Pentium 4 Extreme Edition 3,73 ГГц, ATI Radeon X800 XT, жесткий диск на 7200 об/мин, DVD-привод, флоппи-дисковод. Температура в режиме простоя снималась через 20 минут бездействия после загрузки Windows, режим полной загрузки системы обеспечивался игрой FarCry в высоком разрешении при параллельном выполнении расчетов в клиенте Folding@Home. Попытку еще и, скажем, записывать при этом DVD мы сочли слишком уж искусственной. По просьбе наших читателей укажем, что мы всегда проверяем возможное срабатывание троттлинга у процессоров Pentium 4 с помощью нашей утилиты RMClock. В данном случае (как и во всех предыдущих) троттлинг отсутствовал, иначе мы бы изменяли настройки функционирования систем охлаждения до тех пор, пока от этого явления не удалось бы избавиться.

Необходимо сделать пояснение относительно конфигураций системы, обозначенных на диаграмме как «1» и «2». В первом случае («1») винчестер устанавливался в «зону жестких дисков» сзади, а во втором («2»), соответственно, спереди. Мы также провели тестирование, поместив винчестер в стандартный 3-дюймовый отсек (и, разумеется, удалив при этом из системы флоппи-дисковод), но интересных результатов не получили, показатели всех температурных датчиков практически совпали со случаем «2».

О чем же говорят полученные цифры? Во-первых, несомненно, barebone-комплект SB95P V2 готов к применению самых производительных и «горячих» комплектующих на данный момент, хотя довольно сильно греется видеочип и (в любом положении) жесткий диск. Во-вторых, воздуховод на процессоре делает свое дело: температура CPU и стабилизатора напряжения практически не зависит от теплового режима остальных комплектующих системы (при полной загрузке процессора, но бездействии видеоускорителя — работе в 2D — показатели этих двух термодатчиков сохраняются на прежнем уровне «под нагрузкой»). Точнее, стабилизатор нагревается чуть сильнее при помещении жесткого диска на посадочное место у задней панели, за счет большего нагрева самой платы.

В-третьих, температура воздуха в корпусе, измеряемая датчиками на материнской плате и видеоускорителе, а также температура видеопроцессора (в простое) значительно снижены в случае, когда винчестер располагается спереди. При этом для самого винчестера разницы почти нет. Более того, при полной загрузке процессора, но бездействии видеоускорителя температура жесткого диска практически соответствует режиму «в простое». Таким образом, очевидно, что помещение винчестера у задней панели приводит к «закупорке» вывода нагретого воздуха из нижней части корпуса (в основном — от видеокарты), и поэтому в реальности попытка создания выделенной «зоны жестких дисков» ничего полезного не дает. В итоге мы рекомендуем устанавливать один или два винчестера только в переднюю часть корпуса — сверху или в дисковую корзину в зависимости от потребности во флоппи-дисководе.

По субъективно оцениваемому уровню шума Shuttle SB95P V2 выглядит средне, довольно ощутимо «звуча» в режимах с полной загрузкой системы, хотя обороты вентиляторов в ICE при этом были еще далеки от максимума. Больший системный вентилятор имеет предельную и реальную рабочую частоты вращения чуть ниже, чем у процессорного, что вполне логично. В нашем тестировании эти показатели составляли для них, соответственно, ~600/~1500 об/мин в режиме простоя и до ~3100/~3500 об/мин в режиме загрузки (при максимальных значениях 3800/4200 об/мин). Пара задних вентиляторов в наших тестах практически не изменяла скорость вращения (~1500—1700 об/мин при максимуме в 3900 об/мин). Мы рекомендуем вручную выставить для них в BIOS этот параметр на уровне ~80%, так как уже в этом режиме задние вентиляторы не слышны на фоне пары процессорных, даже работающих на минимально возможных оборотах. Это должно заметно улучшить охлаждение внутренностей корпуса.

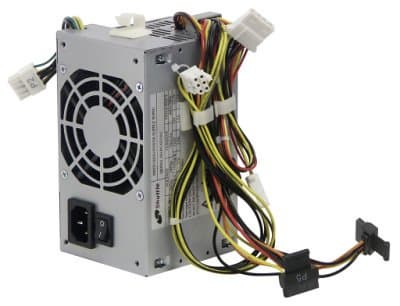

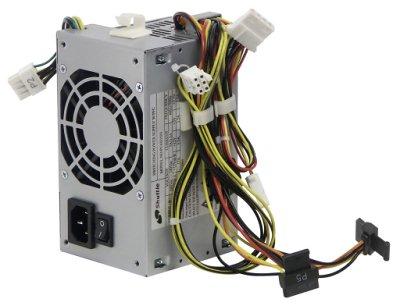

В заключение этой главы рассмотрим подробнее блок питания SB95P V2. Silent X — серия БП Shuttle, отличающихся повышенной мощностью и улучшенной системой охлаждения при очень невысоком уровне производимого шума. В данном случае мы видим рекордсмена в своей нише, обеспечивающего до 350 Вт потребления. Любопытно, что питание на материнскую плату подается только по линии +12 В (несколькими жилами), так что вместо стандартного разъема питания ATX (20- или 24-контактного) используется два «хвоста» непривычной конфигурации. Охлаждающий вентилятор в БП один, зато большого диаметра, и услышать его нам не удалось, даже максимально затормозив все прочие вентиляторы в системе. Богатство разъемов питания для периферийных устройств ограничивается двумя ATA- и тремя SATA-коннекторами, так что для флоппи-дисковода вам придется применить (идущий в комплекте) переходник-разветвитель питания, а для дополнительных нужд — покупать переходники самостоятельно.

Комплектация и краткие характеристики barebone-комплекта

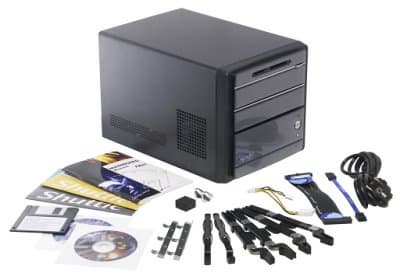

Штатная комплектация barebone-комплектов Shuttle довольно скромна, хотя и включает всевозможные мелочи, вроде стяжек для кабелей, пакетика термопасты и кусочков изоляционного пластика. Наверное, отсутствие излишеств в данном случае — это даже хорошо, так как Shuttle XPC и без того весьма недешевы. В то же время, при необходимости вы можете заказать практически любой мыслимый аксессуар из широкого ассортимента компании, включающего, например, изящный LCD-монитор и комплект беспроводных устройств ввода.

В заключение приведем краткие характеристики barebone-комплекта, поставляемого в красивой картонной коробке с ручкой для переноски.

  • Комплектация: корпус, БП, плата, картовод, процессорный кулер и прочие составляющие изолированного воздуховода для процессора, 2 CD и дискета с драйверами для RAID, руководства, «узкий» предустановленный шлейф ATA66, 2 предустановленных коротких шлейфа SATA и один запасной, шлейф FDD, переходник-разветвитель питания для флоппи-дисковода, кабель питания комплекта, комплект направляющих для установки двух жестких дисков, флоппи-дисковода и оптического привода, предустановленные стяжки для кабелей, кусочки изоляционного пластика, 2 серебристые ножки, пакетик с термопастой
  • Формат корпуса: «кубик»
  • Размеры корпуса (ШxГxВ): 220x325x210 мм
  • Отсеки: 1 внешний 3,5", 1 внешний 5,25", 2 посадочных места под винчестеры
  • БП: Shuttle Silent X (PC43I3503), 350 Вт
  • Плата, чипсет: Shuttle FB95, Intel 925XE (i925XE+ICH6R)
  • Видео: встроенная графика отсутствует
  • Аудио: HDA-кодек Realtek ALC880
  • Сеть: 10/100/1000 Мбит/с PCI-E Gigabit Ethernet, Broadcom BCM5751KFB
  • Слоты расширения: 1 PCIEx16 (для полноразмерных карт одинарной ширины, в случае двойной ширины недоступен второй слот расширения) и 1 PCIEx1
  • Разъемы на передней панели: 2 Audio (микрофон/наушники), 2 USB (2.0), 1 FireWire
  • Разъемы на задней панели: 2 PS/2, 1 COM, 2 USB (2.0), 1 FireWire, 1 LAN, S/PDIF-Out (Toslink и Coaxial), S/PDIF-In (Toslink), 5 Audio
  • Возможности точной настройки/разгона в BIOS: тайминги и частота работы памяти, частота FSB, напряжение процессора, памяти и чипсета

Исследование производительности

Тестовый стенд:

  • Процессор: Intel Pentium 4 Extreme Edition 3,73 ГГц, Socket 775
  • Материнские платы:
    • ASUS P5AD2-E Premium на чипсете Intel 925XE
    • Shuttle FB95 на чипсете Intel 925XE в составе Shuttle SB95P V2
  • Память: 2x512 МБ PC2-4300 (DDR2-533) DDR2 SDRAM DIMM Corsair, 4-4-4-11
  • Видеокарта: [PCIEx16] ATI Radeon X800 XT 256 МБ
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA), 7200 об/мин

Программное обеспечение:

  • ОС и драйверы:
    • Windows XP Professional SP2
    • DirectX 9.0c
    • Intel Chipset Driver 6.2.1.1001
    • ATI Catalyst 5.2
  • Тестовые приложения:
    • 7-Zip 4.10b
    • WinRAR 3.41
    • MPEG4-кодек DivX Pro 5.2.1
    • MPEG4-кодек XviD 1.0.2
    • FarCry (v1.1.3.1337)
    • Unreal Tournament 2004 (v3339)

Для сравнения мы взяли показатели одной из самых медленных (!) плат на i925XE (из числа протестированных нами на данный момент) — ASUS P5AD2-E Premium.

И все равно barebone-комплект Shuttle проигрывает весьма прилично: до 15% при чувствительном к производительности памяти архивировании...

…и 2—3% при зависящем почти только от частоты процессора кодировании MPEG4.



Вполне логично, что и в играх (в низших режимах) Shuttle FB95 заметно отстает, уступая порядка 10%. Некоторым утешением может служить тот факт, что в самых ресурсоемких режимах игр разница нивелируется до уровня погрешности тестирования. Действительно, не в 640x480 же будет играть покупатель системы на i925XE! Однако, если придерживаться объективных цифр, эта модель Shuttle XPC далеко не так привлекательна, как могла бы быть.

Заключение

В целом от SB95P V2 у нас осталось неоднозначное впечатление. С одной стороны, новый корпус Shuttle XPC удался на славу. Оценки «отлично» заслуживает внешность (как с эстетической, так и с эргономической точки зрения), расширяемость, удобство сборки, возможность применения самых «прожорливых» комплектующих. С другой стороны, не самый привлекательный для большинства чипсет, относительно низкий уровень производительности, шум (как неизбежная расплата за применение топовых комплектующих), сомнительный набор слотов расширения. Иными словами, нам очень понравилась оболочка, но не содержимое, поэтому мы уверенно рекомендуем вам barebone-системы Shuttle XPC в корпусе P, а вот конкретную модель советуем подобрать более удачную.

Original Design - по результатам исследования, продукт награждается за уникальные особенности дизайна

За новации в дизайне корпуса: крышки на внешних отсеках, систему охлаждения с разбиением на зоны, оригинальные решения для установки всех накопителей — Shuttle XPC SB95P V2 получает нашу награду «Original Design». Разумеется, все последующие модели в корпусе P награждаться не будут, так как, по сути, отмечаются не преимущества конкретной модели, а выигрышные черты корпусов этой серии.

В заключение приведем краткий список самых характерных плюсов и минусов рассмотренного barebone-комплекта.

Плюсы:

  • Стильный дизайн, с сохранением внешнего вида лицевой панели даже после установки накопителей
  • Очень удобная сборка/разборка
  • Возможность установки трех 3,5" накопителей
  • Поддержка USB 2.0
  • Поддержка FireWire
  • Поддержка SATA [RAID]
  • Поддержка Gigabit LAN
  • Наличие оптического входа и выхода S/PDIF, а также коаксиального S/PDIF-Out
  • Возможность применения любых топовых процессоров и прочих комплектующих
  • Один из лучших БП в своем классе — мощный и эффективный
  • Отличный процессорный кулер в комплекте
  • Наличие картовода 8-в-1 для флэш-карт
  • Широкий выбор дополнительных аксессуаров
  • Предустановленные шлейфы, в том числе «узкий» ATA66
  • (?) Добротные возможности для разгона

Минусы:

  • Отсутствие интегрированной графики
  • Отсутствие слота PCI (вместо него PCIEx1)
  • Всего 4 доступных порта USB
  • Относительно низкий уровень производительности (среди одноклассников)
  • Невыдающийся уровень шума системы охлаждения под нагрузкой
  • Очень высокая стоимость barebone-системы (средняя текущая цена (количество предложений) модели SB95P в московской рознице: Н/Д(0))
