Игровая материнская плата Asus Z170I Pro Gaming

Размер не имеет значения


Мы уже рассмотрели достаточно много материнских плат Asus на чипсете Intel Z170. В этой статье мы познакомимся с еще одной новинкой — Asus Z170I Pro Gaming, отличительной особенностью которой являются ее компактные размеры. Эта плата реализована в форм-факторе Mini-ITX (17×17 см), но позволяет создавать мощные ПК и к тому же имеет интегрированный модуль Wi-Fi.

Плата Asus Z170I Pro Gaming основана на чипсете Intel Z170 и поддерживает только процессоры Intel Core 6-го поколения (Skylake-S). Эта модель хотя и не относится к игровой серии Asus ROG (Republic Of Gamers), но ориентирована, как это следует из названия, на игровые ПК.

Комплектация и упаковка

Поскольку плата Asus Z170I Pro Gaming не относится к элитной серии Asus, комплект ее поставки довольно скромный.

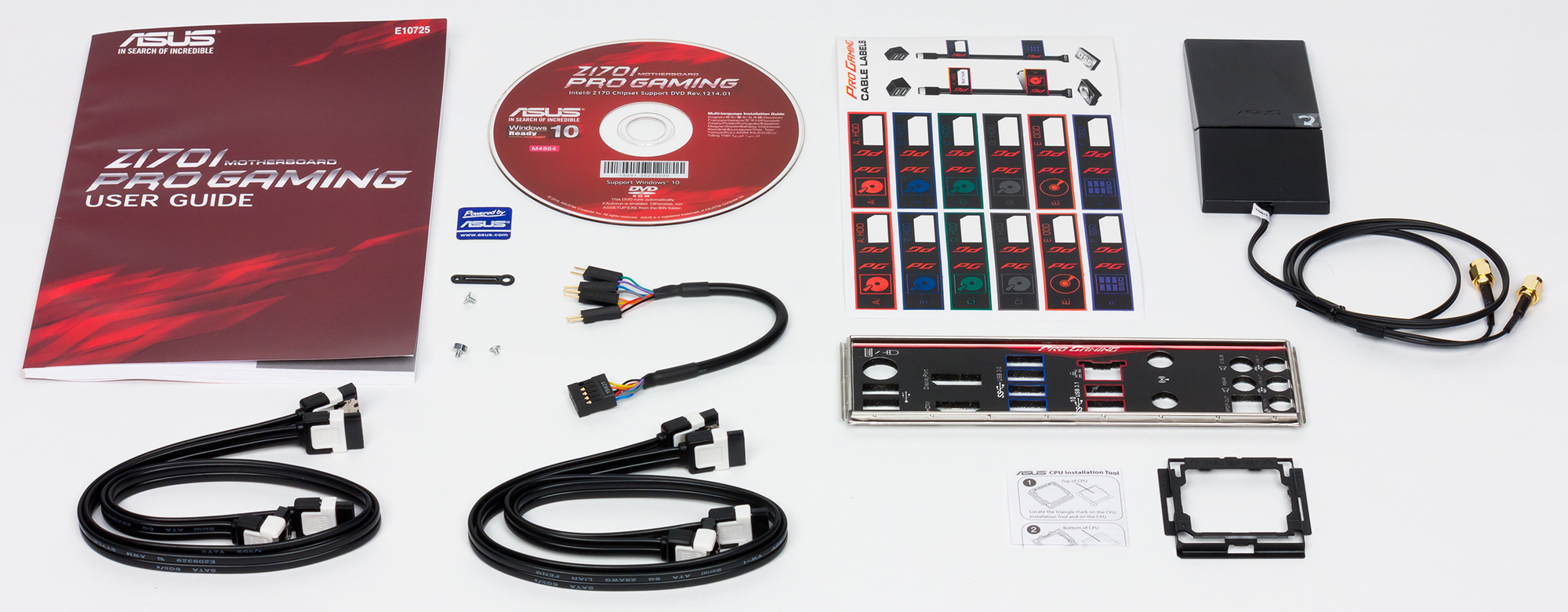

Кроме самой платы в коробку вложены инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), заглушка для задней панели платы и выносная антенна от модуля Wi-Fi.


Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Z170I Pro Gaming приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Skylake-S
Процессорный разъем
LGA1151
Чипсет
Intel Z170
Память
2 × DDR4
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel i219-V
Asus WiFi Go! (802.11 a/b/g/n/ac + Bluetooth 4.1)
Слоты расширения
1 × PCI Express 3.0 x16
1 × M.2 (PCIe 3.0 x4 и SATA)
SATA-разъемы
4× SATA 6 Гбит/с (включая два порта разъема SATA Express)
1 × SATA Express
USB-порты
6 × USB 3.0
4 × USB 2.0
2 × USB 3.1 (Type A)

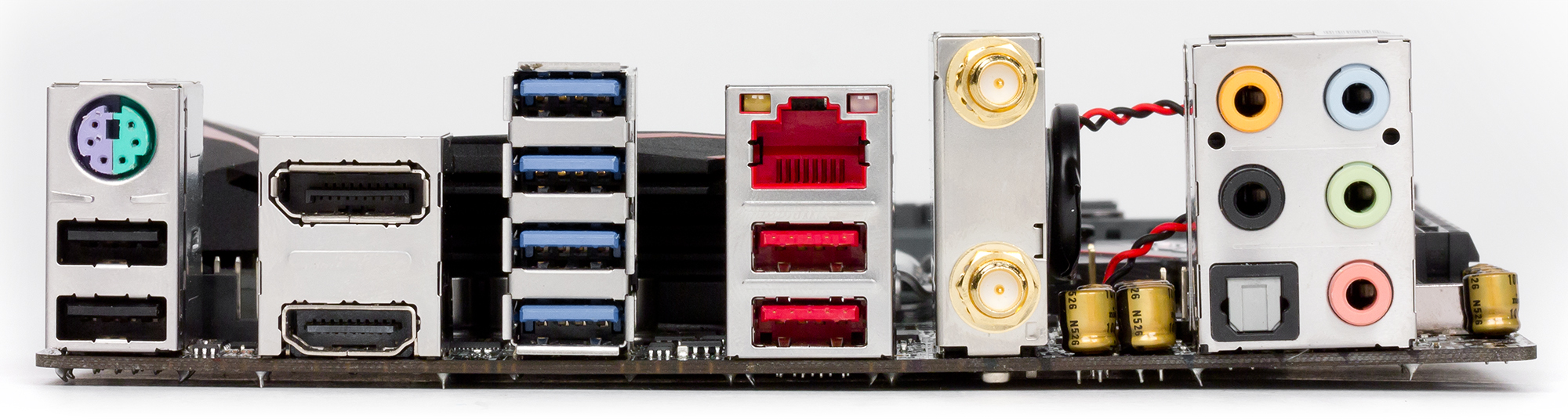

Разъемы на задней панели
4 × USB 3.0
2 × USB 3.1 (Type A)
2 × USB 2.0
1 × DisplayPort 1.2
1 × HDMI 1.4
1 × RJ-45
1 × S/PDIF (оптический, выход)
5 × аудиоразъемов типа миниджек
1 × PS/2
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
4 × SATA 6 Гбит/с (включая два порта разъема SATA Express)
1 × SATA Express
3 × разъема для подключения 4-контактных вентиляторов
1 × разъем для подключения портов USB 3.0
1 × разъем для подключения портов USB 2.0
Форм-фактор
Mini-ITX (170×170 мм)
Средняя цена
T-12939298
Розничные предложения L-12939298-10

Форм-фактор

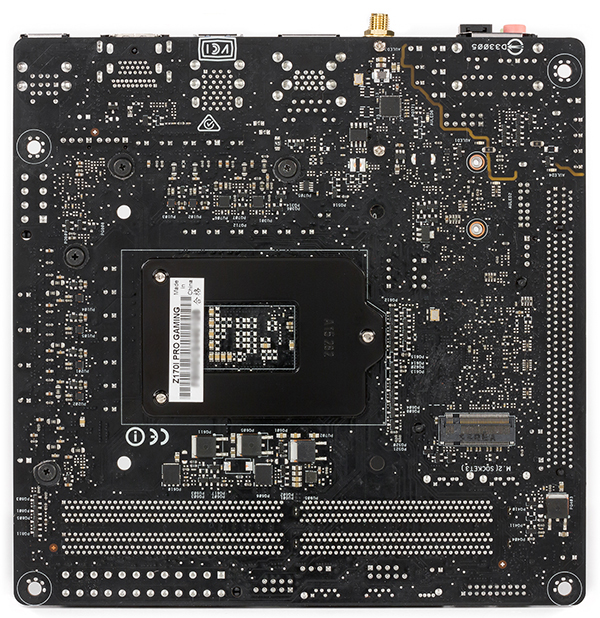

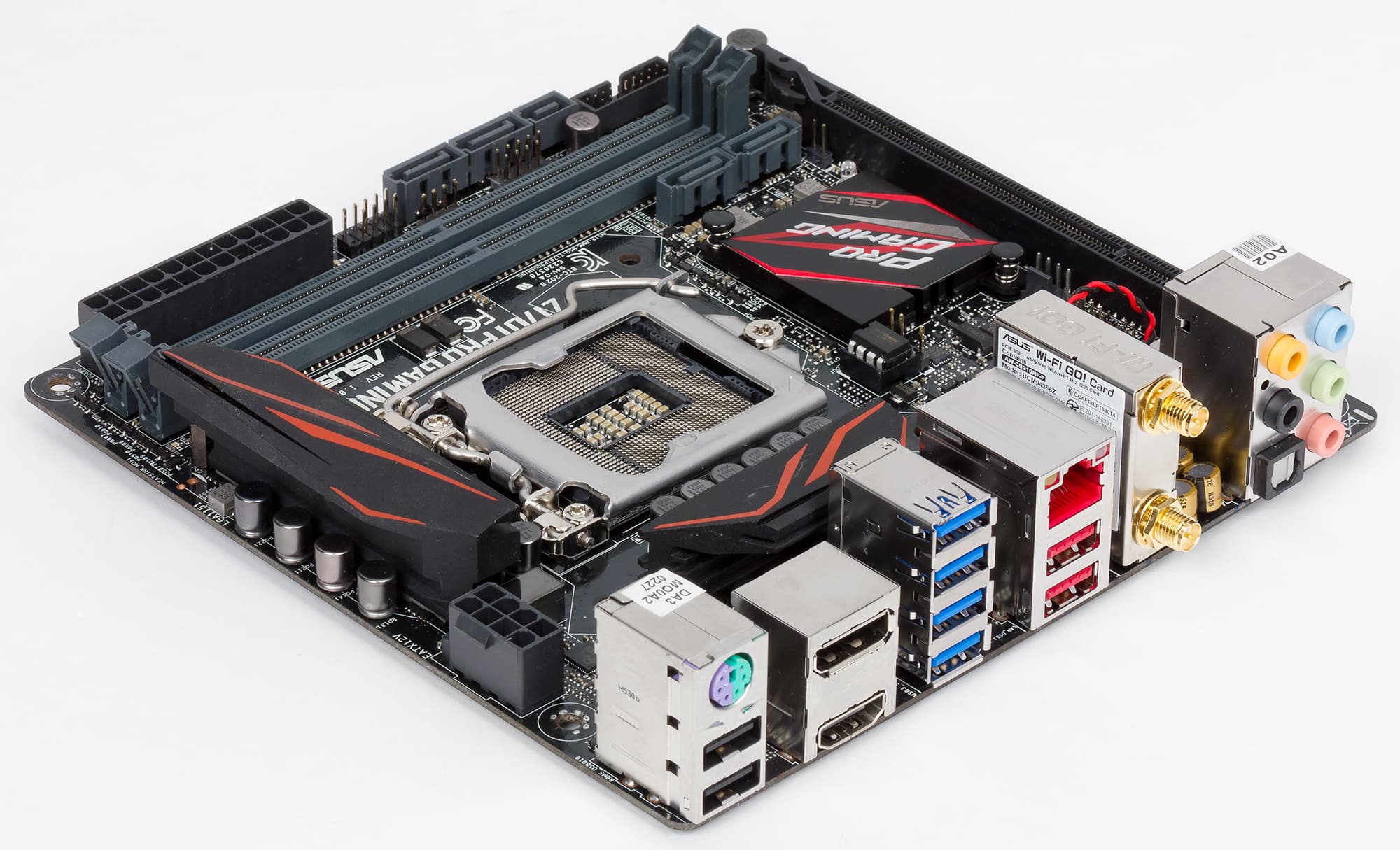

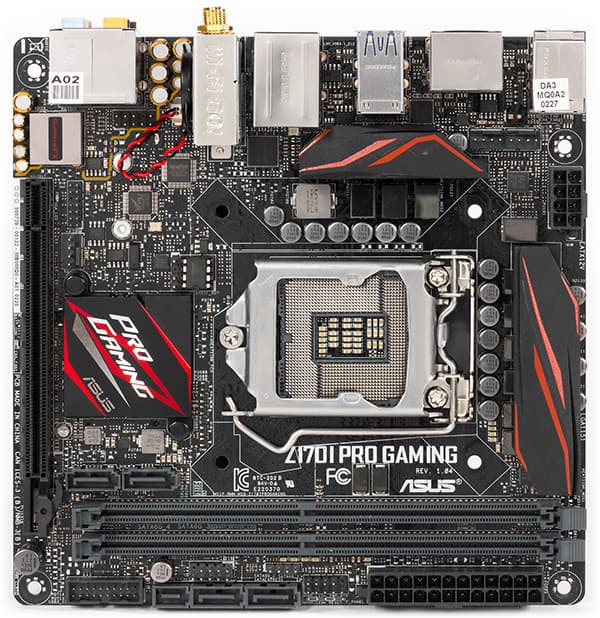

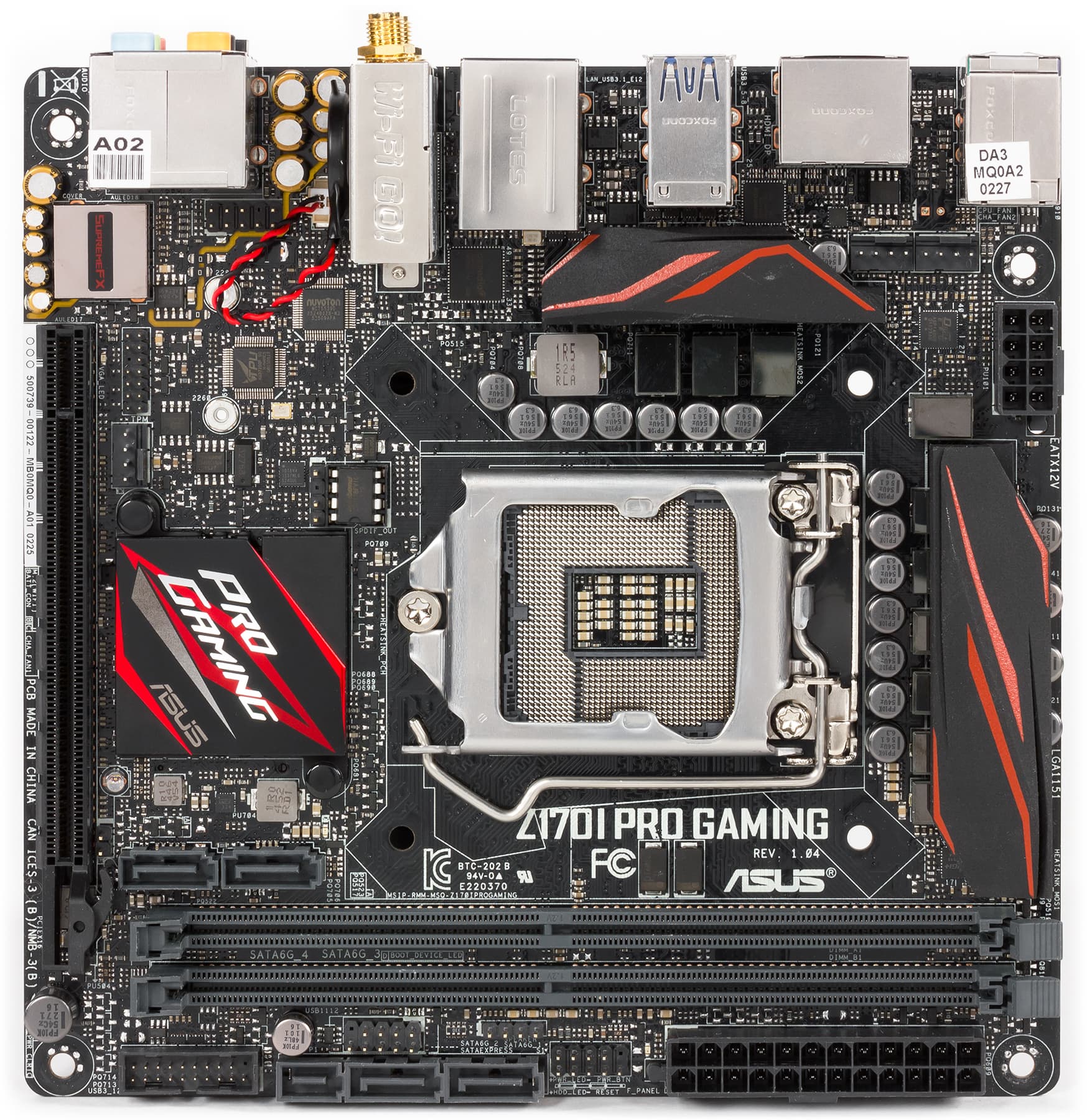

Плата Asus Z170I Pro Gaming выполнена в форм-факторе Mini-ITX (170×170 мм), а для ее монтажа в корпус предусмотрено четыре отверстия.

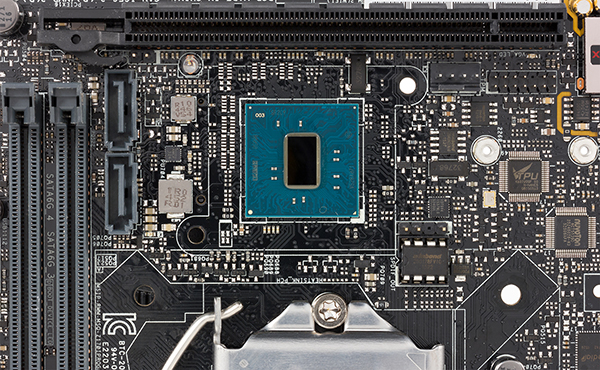

Чипсет и процессорный разъем

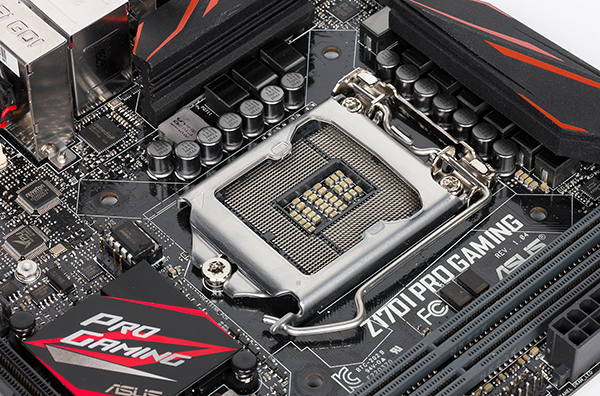

Плата Asus Z170I Pro Gaming основана на чипсете Intel Z170 и поддерживает только процессоры Intel Core 6-го поколения с разъемом LGA1151 (кодовое наименованием Skylake-S)


Память

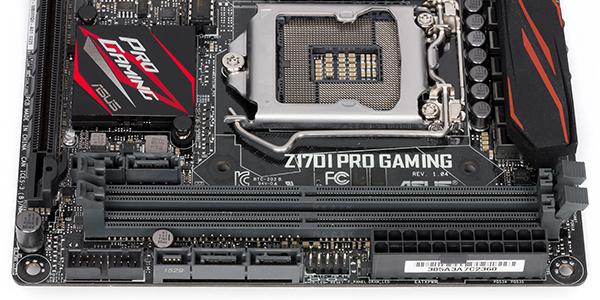

Для установки модулей памяти на плате Asus Z170I Pro Gaming предусмотрено два DIMM-слота. В руководстве пользователя отмечается, что плата поддерживает небуферизованную память DDR4 (non-EСС). Поддерживается память с XMP-профилями.

Слоты расширения и разъем M.2

Для установки видеокарты, плат расширения и SSD-накопителей на материнской плате Asus Z170I Pro Gaming имеется один слот PCI Express 3.0 x16 и разъем M.2, который позволяет устанавливать накопители типоразмера 2242/2260/2280. Сам разъем M.2 расположен с обратной стороны платы, что, кстати, вполне типично для плат с таким форм-фактором. Отметим, что всего на плате только два отверстия под крепежные винты, а накопитель в типоразмером 2242 можно установить только с использованием специального монтажного удлинителя, входящего в комплект, используя при этом отверстие под накопитель с типоразмером 2260.

Слот с форм-фактором PCI Express x16 предназначен для установки видеокарт (впрочем, может использоваться и для других карт расширения) и реализован с использованием 16 линий PCI Express 3.0 процессора Skylake. Естественно, этот слот работает в режиме PCIe 3.0 x16.

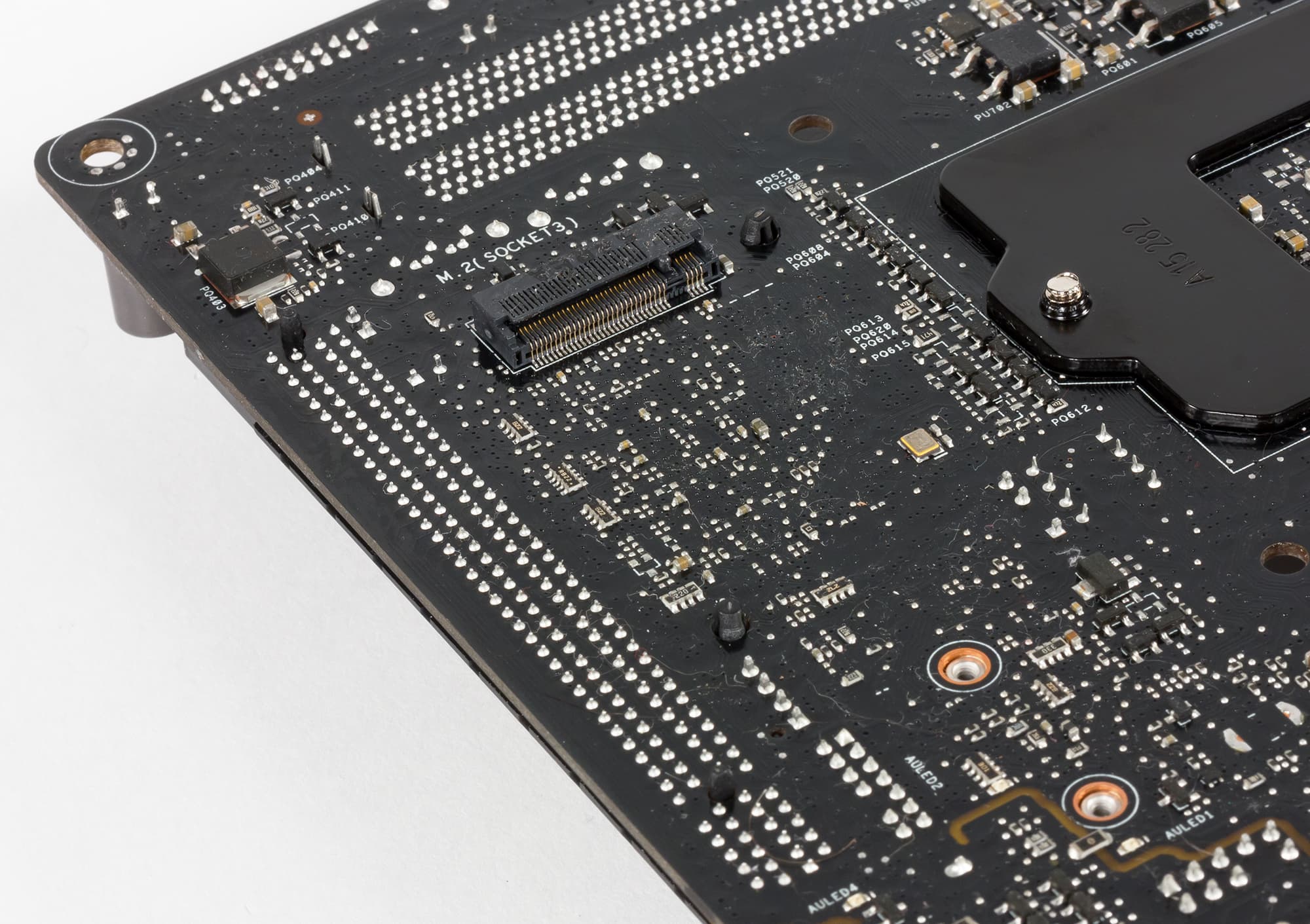

Разъем M.2 поддерживает устройства PCIe 3.0 x4 и SATA 6 Гбит/с, а для его реализации используется четыре чипсетных линии PCIe 3.0 и одна линия SATA 6 Гбит/с, что обеспечивает пропускную способность в 32 ГТ/с (при подключении PCIe 3.0 x4 устройств).

Видеоразъемы

Поскольку процессоры Skylake-S имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы DisplayPort 1.2 и HDMI 1.4.

SATA-порты, разъемы SATA Express

Для подключения накопителей или оптических приводов на плате предусмотрено в совокупности четыре порта SATA 6 Гбит/с. Это два отдельных порта SATA 6 Гбит/с в и еще два порта в составе разъема SATA Express.

Все порты SATA 6 Гбит/с реализованы на базе интегрированного в чипсет Intel Z170 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

Ну а для реализации разъема SATA Express, кроме упомянутых двух портов SATA 6 Гбит/с, требуется еще и два порта PCIe 3.0.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0, четыре порта USB 2.0 и два порта USB 3.1.

Порты USB 3.0 и USB 2.0 реализованы на базе чипсета Intel Z170 (напомним, что чипсет поддерживает до 14 портов USB, из которых до 10 портов могут быть USB 3.0). Причем, четыре порта USB 3.0 и два порта USB 2.0 вынесены на заднюю панель платы. Для подключения еще двух портов USB 3.0 и двух портов USB 2.0 на плате предусмотрено два соответствующих разъема.

Для реализации двух портов USB 3.1 на плате используются двухпортовый контроллер ASMedia ASM1142, который подключен к двум чипсетным линиям PCIe 3.0. Напомним, что контроллер ASMedia ASM1142 можно подключать к одной или двум линиям PCIe 2.0/3.0. Пропускная способность одной линии PCIe 3.0 немного меньше, чем пропускная способность интерфейса USB 3.1, но двух линий PCIe 3.0 хватает с избытком.

Оба порта USB 3.1 (разъем Type A) выведены на заднюю панель платы.

Сетевой интерфейс

Для подключения к сети на плате Asus Z170I Pro Gaming имеется гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219-V (используется контроллер MAC-уровня, интегрированный в чипсет). Этот контроллер задействует для подключения чипсетный порт PCIe.

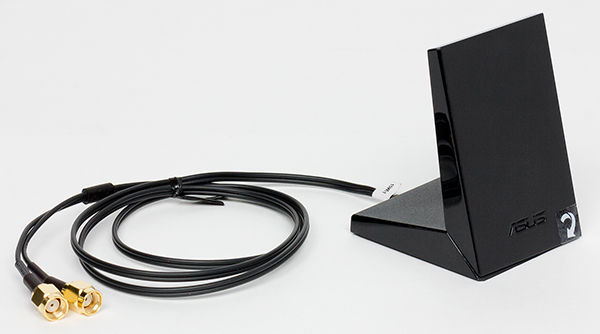

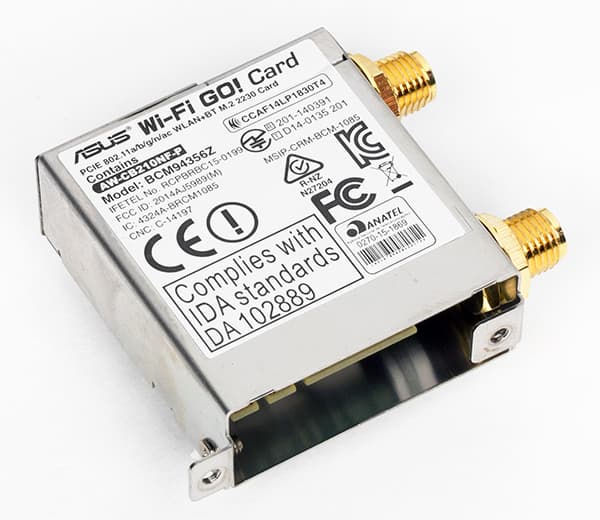

Кроме того, на плате имеется и встроенный модуль Asus WiFi Go!. Это двухдиапазонный модуль (2,4 и 5 ГГц) с поддержкой стандартов 802.11 a/b/g/n/ac и Bluetooth 4.1.

Как это работает

Напомним, что чипсет Intel Z170 имеет до 20 портов (линий) PCI Express 3.0, до 10 портов USB 3.0 и до 6 портов SATA 6 Гбит/с. При этом всего может быть не более 26 высокоскоростных портов (PCIe, USB 3.0 и SATA 6 Гбит/с), причем к 20 портам PCIe 3.0 одновременно можно подключить не более 16 PCIe устройств (контроллеров, разъемов и слотов) с учетом того, что одно устройство может задействовать один, два или четыре порта PCIe.

Ну а теперь посмотрим, как реализованы возможности чипсета Intel Z170 на плате Asus Z170I Pro Gaming. Собственно, тут все максимально просто. Дополнительных слотов и контроллеров на плате немного, поэтому ничто ни с чем не разделяется.

Действительно, давайте посчитаем количество контроллеров, разъемов и слотов, которые подключаются к чипсетным портам PCIe. Разъем M.2, разъем SATA Express, а также контроллеры ASMedia ASM1142, Intel i219-V и Wi-Fi требуют в совокупности 10 портов PCIe, то есть требуется меньше того, что может обеспечить чипсет. Осталось разобраться лишь с общим количеством высокоскоростных портов ввода/вывода, которых должно быть не более 26. В данном случае нужно учесть, что для порта M.2 требуется только четыре высокоскоростных порта (либо один порт SATA, либо четыре порта PCIe 3.0 — в зависимости от подключаемого устройства). Аналогично, для разъема SATA Express требуется лишь два высокоскоростных порта (либо два порта SATA, либо два порта PCIe 3.0). В итоге, получаем, что для реализации разъемов M.2 и SATA Express, контроллеров ASMedia ASM1142, Intel i219-V и Wi-Fi, а также двух отдельных портов SATA 6 Гбит/с и шести портов USB 3.0 потребуется лишь 18 высокоскоростных портов ввода/вывода. Как видим, все очень просто и ничто ни с чем не разделяется.

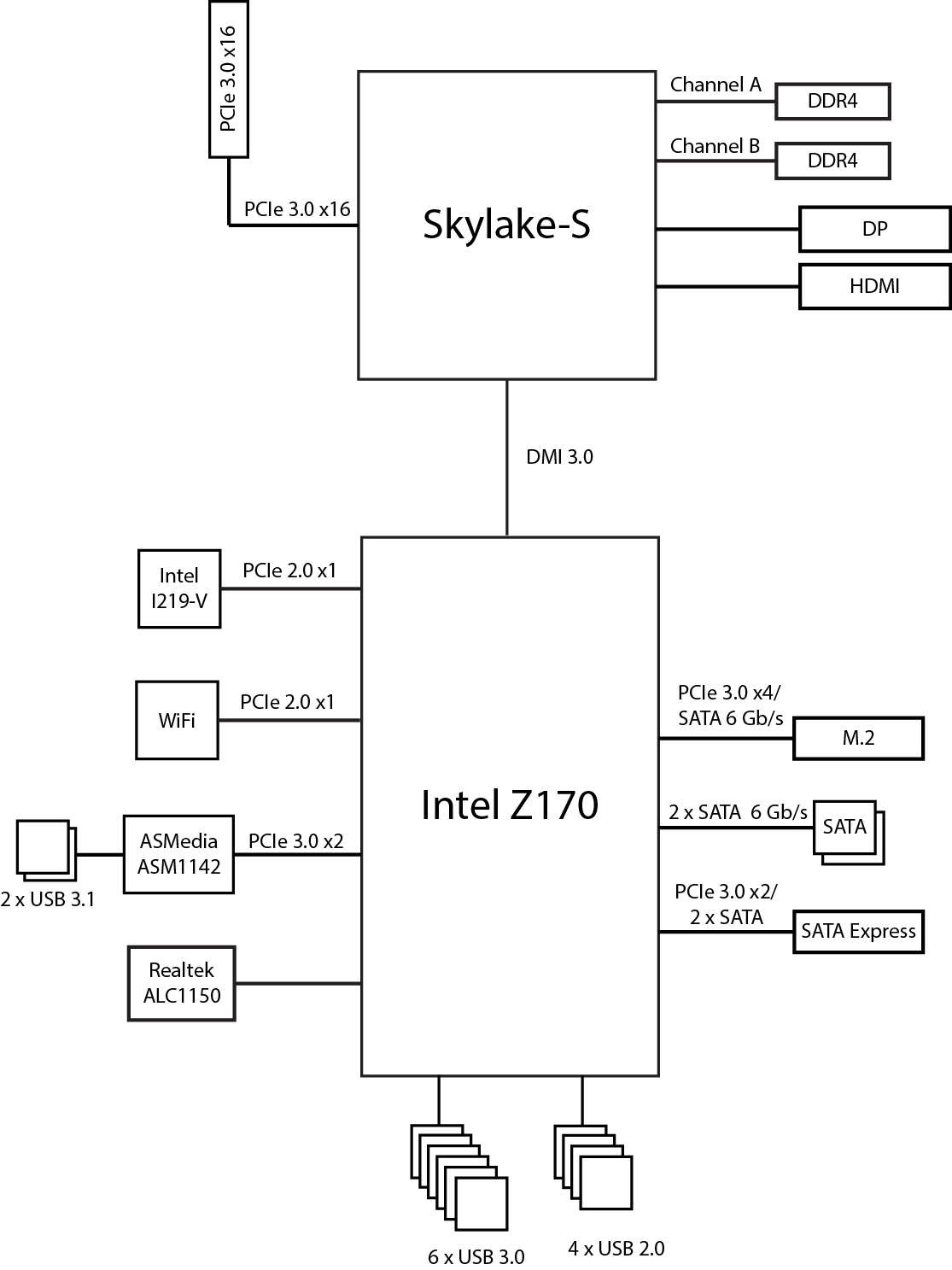

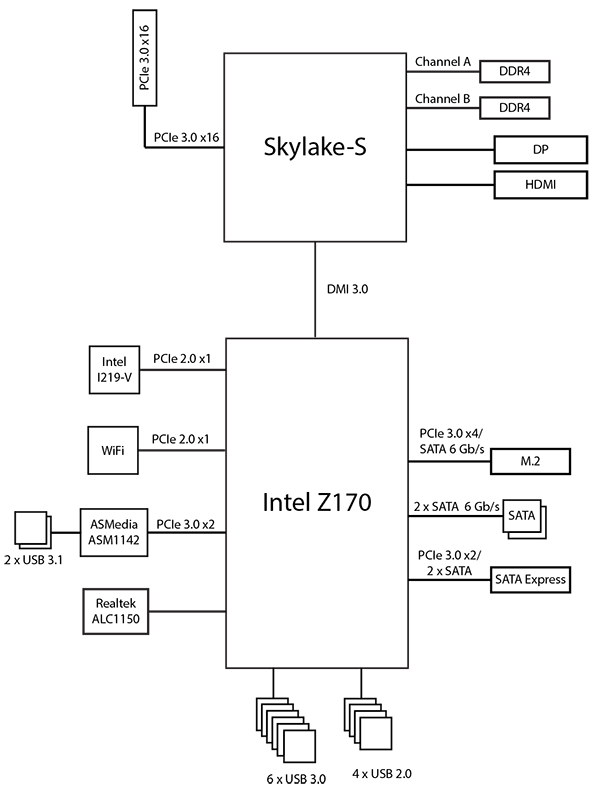

Блок-схема платы Asus Z170I Pro Gaming приведена на рисунке.

Дополнительные особенности

Если говорить о дополнительных особенностях платы Asus Z170I Pro Gaming, то, учитывая размеры платы, их практически нет. Так, на плате нет никаких кнопок и индикатор POST-кодов. Есть лишь перемычка Clear CMOS для сброса настроек BIOS. Ну и имеется система светодиодных индикаторов, позволяющая производить первичную диагностику системы.

Система питания

Как и большинство плат, модель Asus Z170I Pro Gaming имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

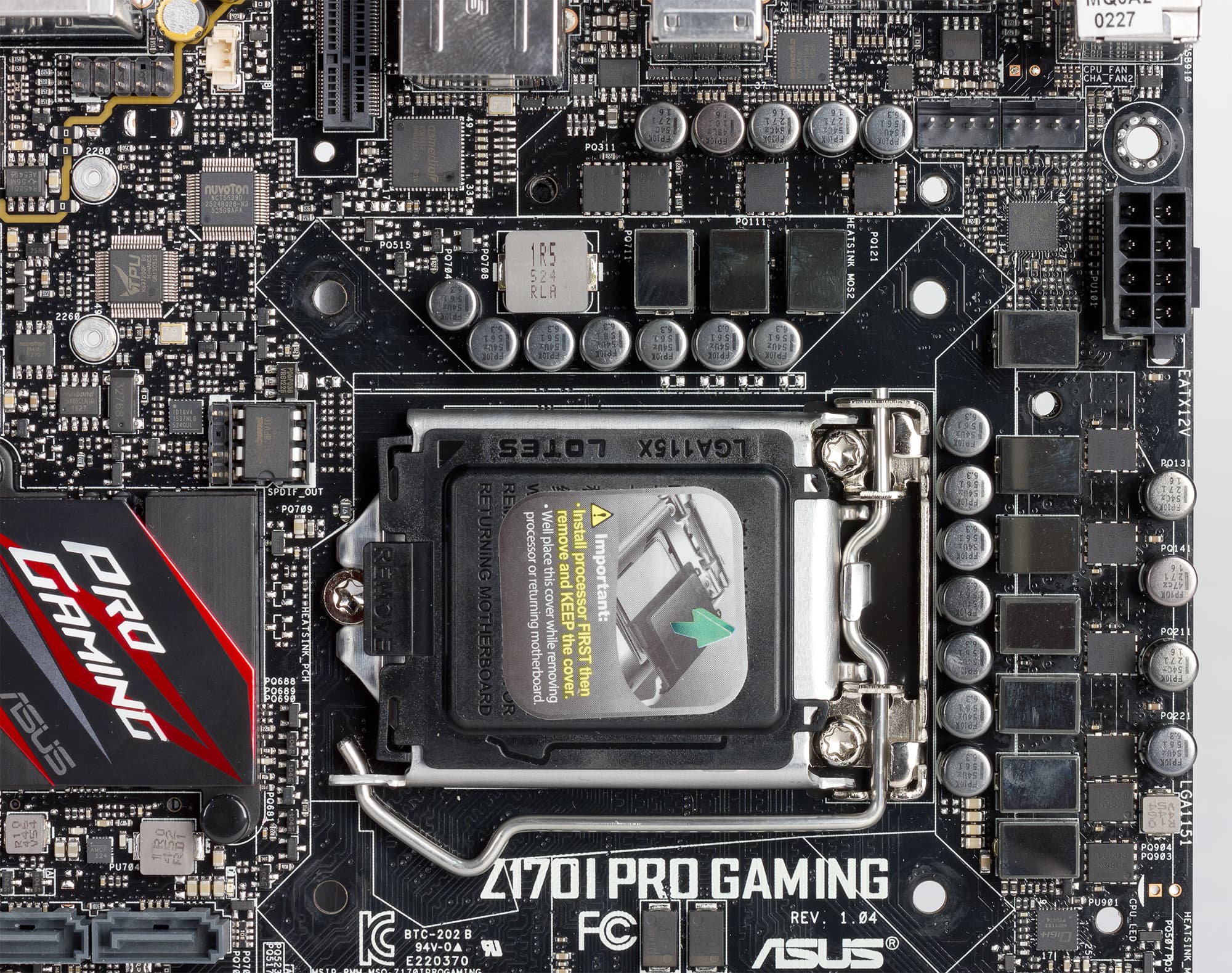

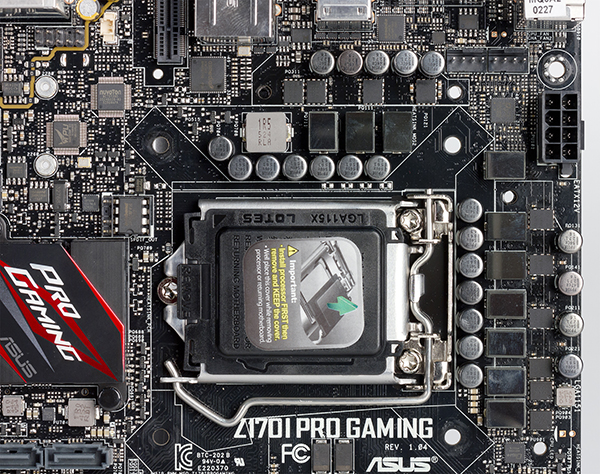

Регулятор напряжения питания процессора на плате является 10-канальным. К сожалению, разобрать маркировку на MOSFET-транзисторах не представляется возможным, но в каждом канале питания используется по одной микросхеме, объединяющей в себе два MOSFET-транзистора.

Система охлаждения

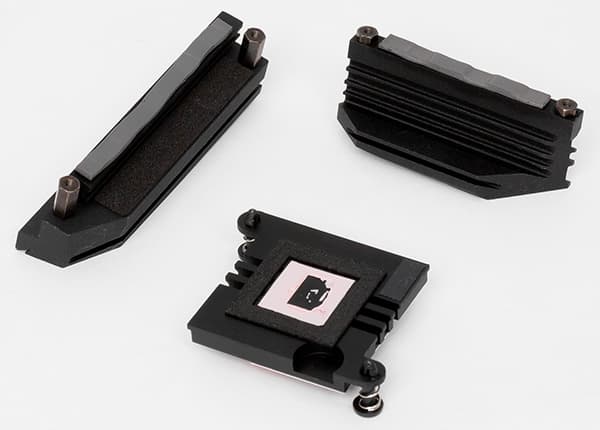

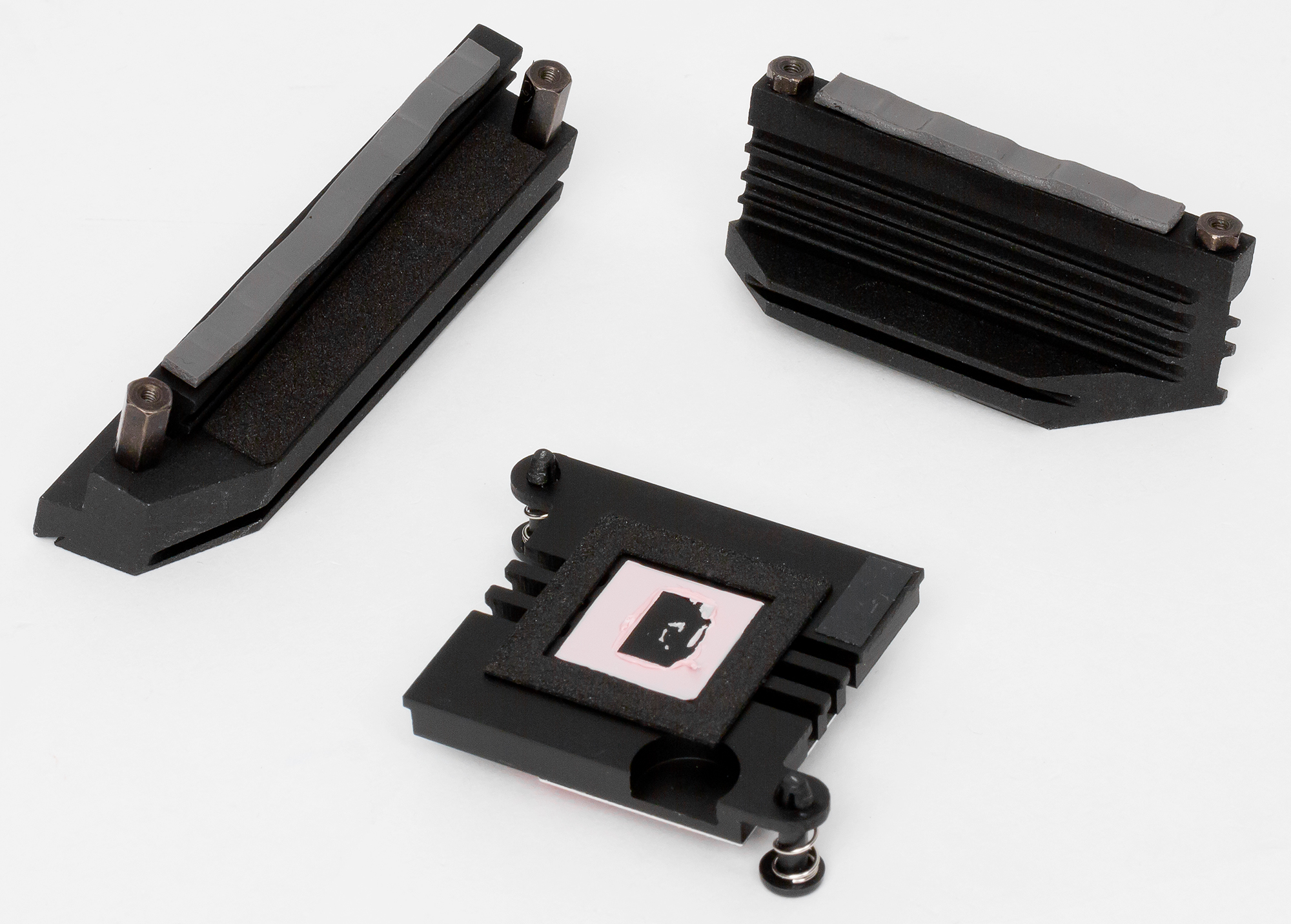

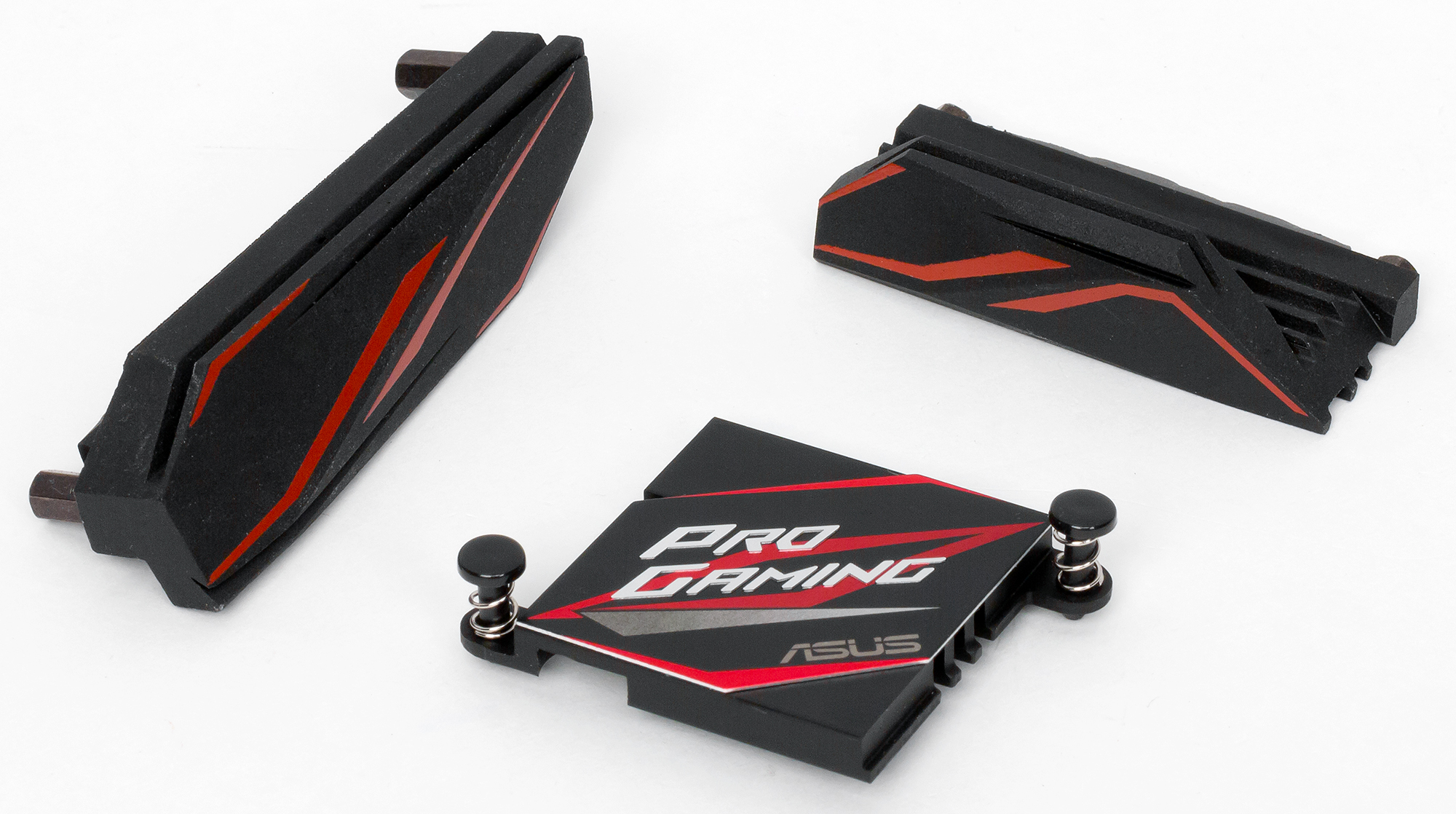

Для охлаждения различных тепловыделяющих компонентов на плате Asus Z170I Pro Gaming предусмотрено в совокупности три миниатюрных радиатора. Один отдельный радиатор установлен на чипсете, а еще два расположены по двум сторонам процессорного разъема и отводят тепло от MOSFET-транзисторов регулятора напряжения питания процессора.


Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено три четырехконтактных разъема для подключения вентиляторов (включая и вентилятор кулера процессора). Традиционно, скорость вращения любого вентилятора можно настраивать либо через UEFI BIOS, либо через утилиту Asus Fan Xpert 3.

Аудиоподсистема

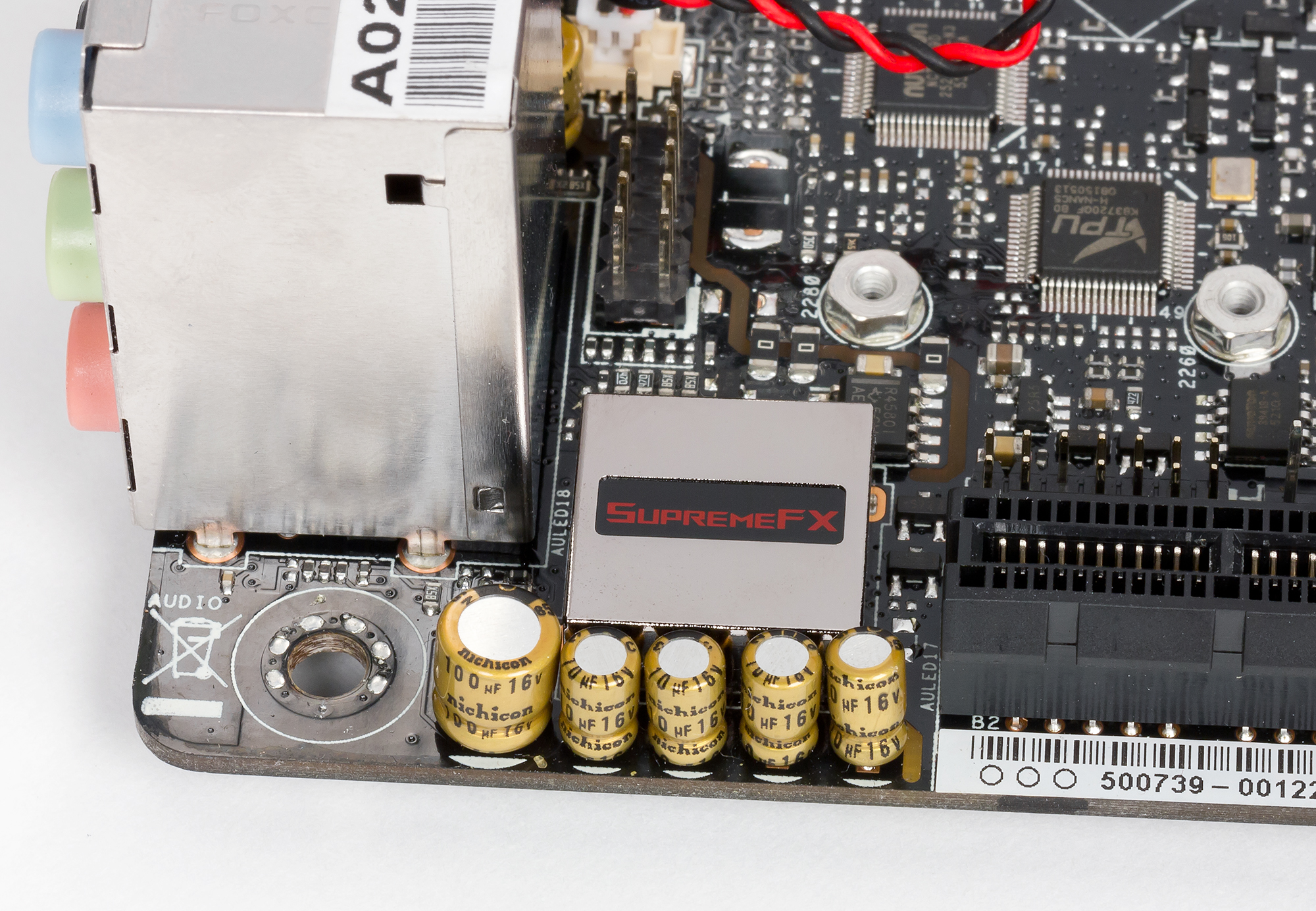

Одно из достоинств платы Asus Z170I Pro Gaming заключается в ее продвинутой аудиоподсистеме с маркетинговым названием SupremeFX 2015. На сайте компании Asus отмечается, что аудиотракт построен на базе специализированного аудиопроцессора SupremeFX Audio Processor. На плате это процессор закрыт металлическим кожухом, но под под этим кожухом скрывается хорошо известный аудиокодек Realtek ALC1150.

Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали утилиту Right Mark Audio Analyzer 6.3.0 и внешнюю звуковую карту Creative E-MU 0204 USB. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц.

По результатам тестирования аудиотракт на плате Asus Z170I Pro Gaming получил оценку «Хорошо».

Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,08
Отлично
Уровень шума, дБ (А)
−78,5
Посредственно
Динамический диапазон, дБ (А)
78,3
Посредственно
Гармонические искажения, %
0,0088
Очень хорошо
Гармонические искажения + шум, дБ (A)
−72,2
Посредственно
Интермодуляционные искажения + шум, %
0,025
Хорошо
Взаимопроникновение каналов, дБ
−80,4
Очень хорошо
Интермодуляции на 10 кГц, %
0,021
Хорошо
Общая оценка
Хорошо

UEFI BIOS

В заключение рассмотрим особенности настройки платы Asus Z170I Pro Gaming через UEFI BIOS.

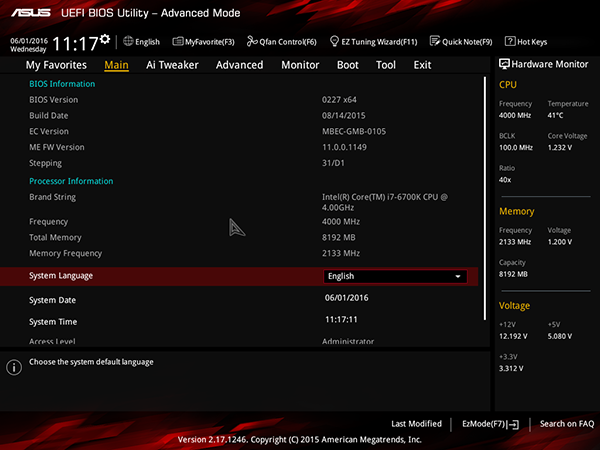

В принципе, здесь все очень стандартно. Интерфейс типичный для плат Asus, ну а возможности по настройке такие же, как и на других платах Asus на базе чипсета Intel Z170.

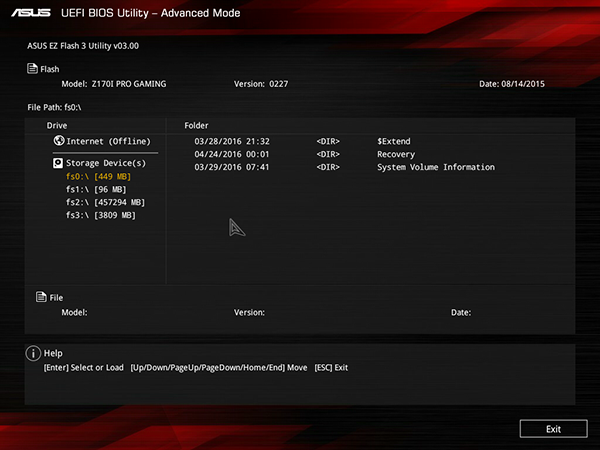

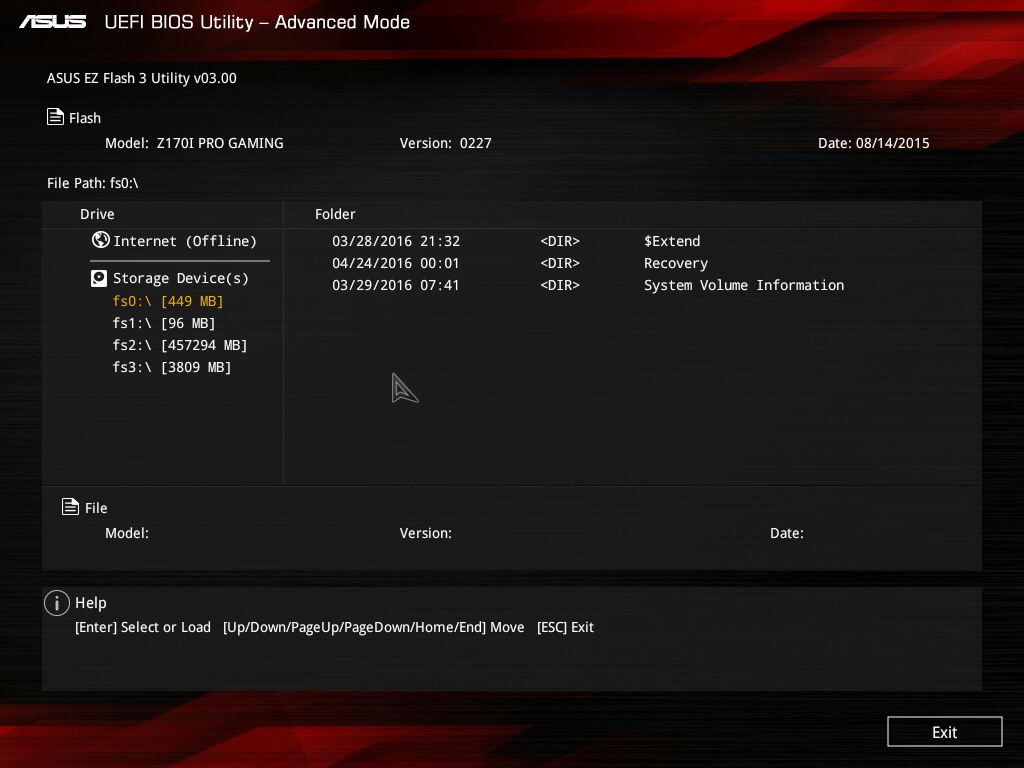

Как и на всех платах Asus, на плате Asus Z170I Pro Gaming имеется возможность очень просто обновить версию UEFI BIOS, используя для этого традиционную утилиту Asus EZ Flash 3, встроенную в BIOS.

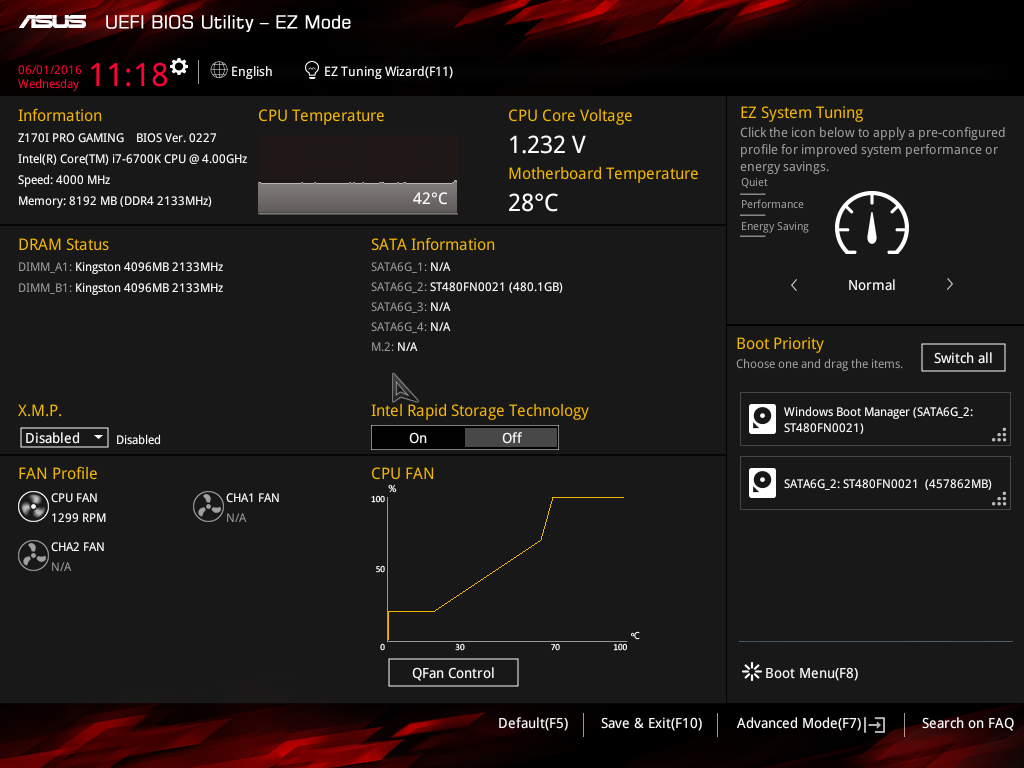

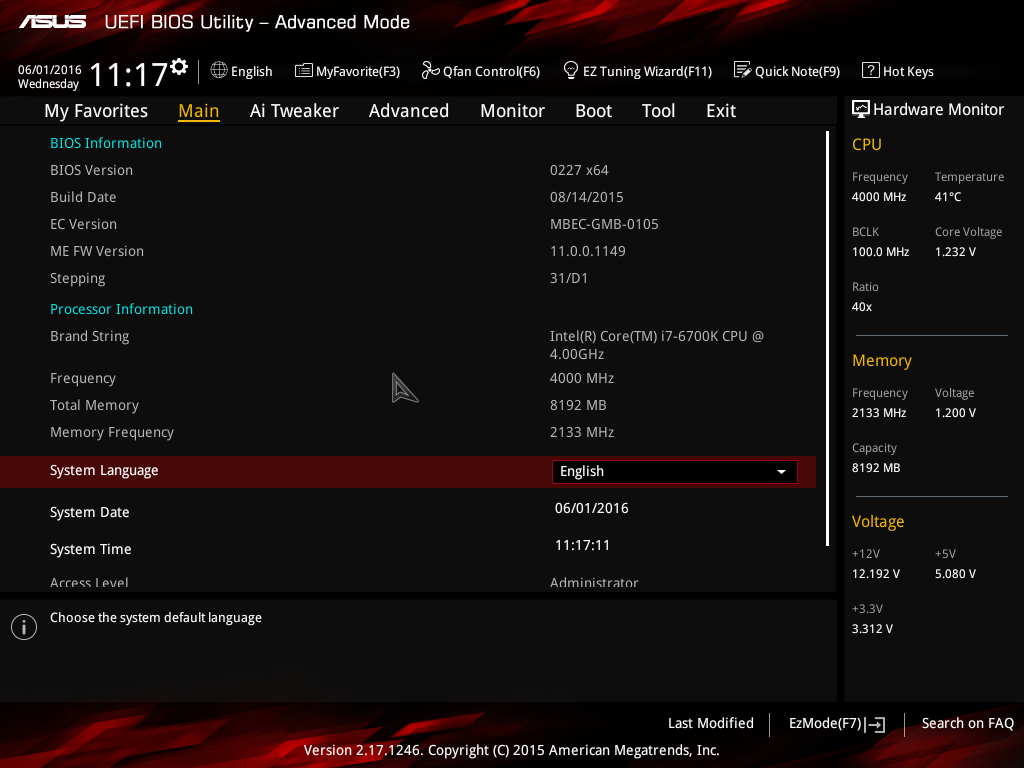

Традиционно UEFI BIOS на платах Asus имеет два режима отображения: простой (EZ Mode) и расширенный (Advanced Mode). Режим EZ Mode предназначен для базовой конфигурации платы и контроля основных параметров, а тонкая настройка платы и разгон системы доступны только в режиме Advanced Mode.


Для разгона процессора и памяти предназначена традиционная вкладка Extreme Tweaker, на которой предусмотрены все возможные опции.

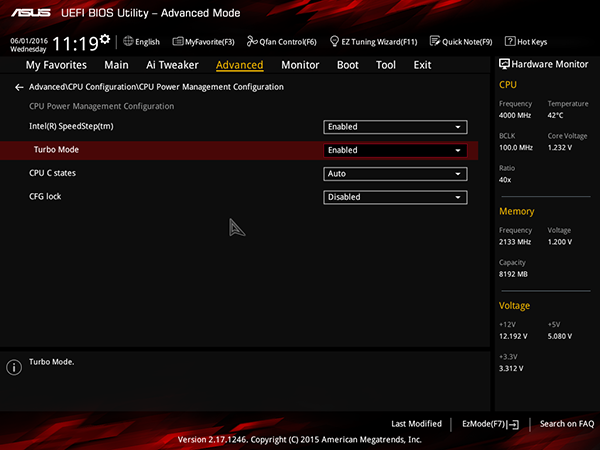

И точно также, как и на всех платах Asus, разгон разблокированного процессора (K-серии) возможен только в случае, когда активирован режим Turbo Mode (он активирован по умолчанию). Активирование данного режима производится на вкладке Advanced в меню CPU Configuration\CPU Power Management Configuration.

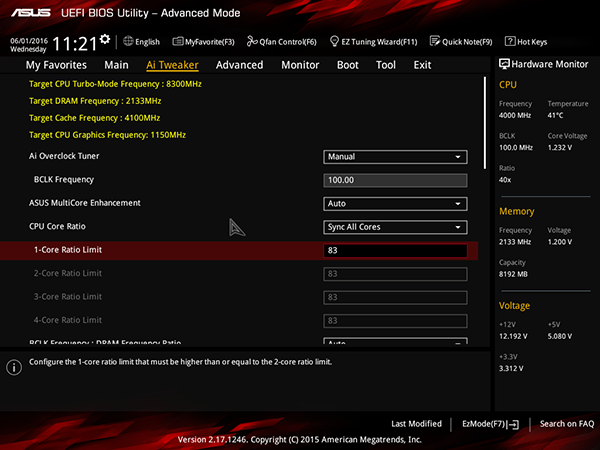

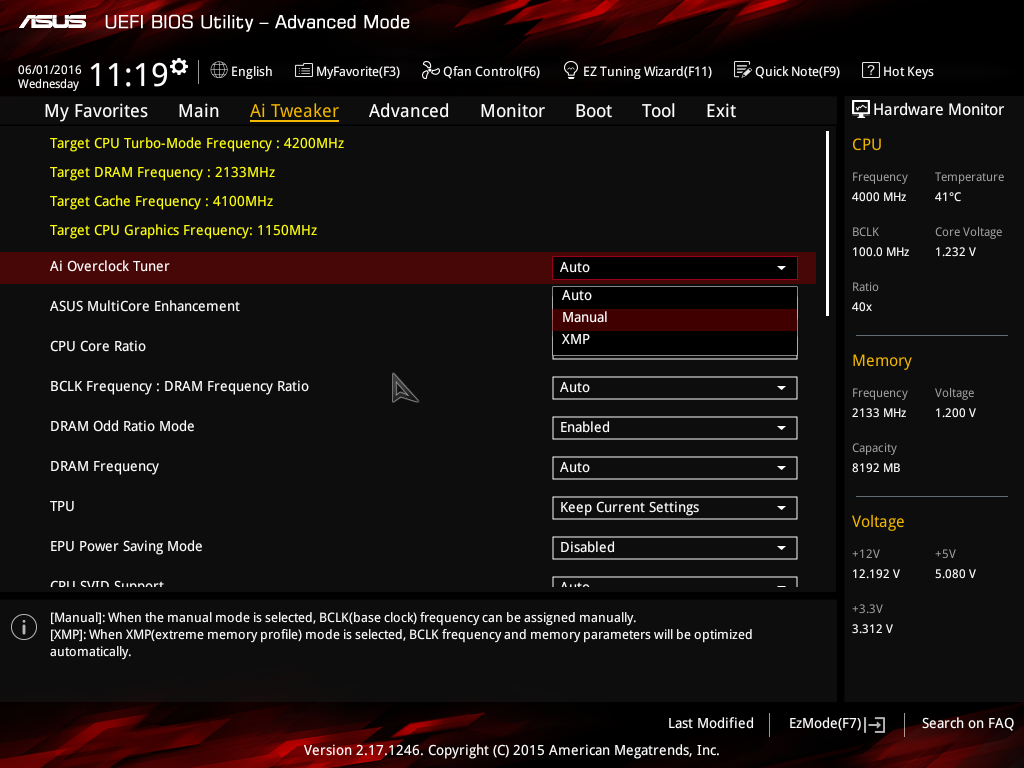

Кроме того, для разгона процессора на плате Asus Z170I Pro Gaming (как, кстати, и на других платах Asus) на вкладке Extreme Tweaker для параметра Ai Overclock Tuner нужно установить значение Manual или XMP.

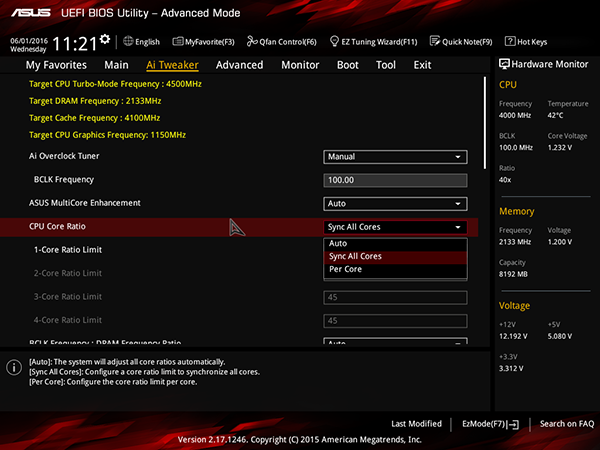

В этом случае имеется возможность менять частоту тактового генератора BCLK (BCLK Frequency) и коэффициент умножения ядер процессора (CPU Core Ratio). Частота BCLK меняется вплоть до значение 500 МГц, а максимальный коэффициент умножения можно установить равным 83.

Можно задавать коэффициент умножения для каждого случая числа загруженных ядер процессора, а можно задавать коэффициент умножения одновременно для всех загруженных ядер процессора.

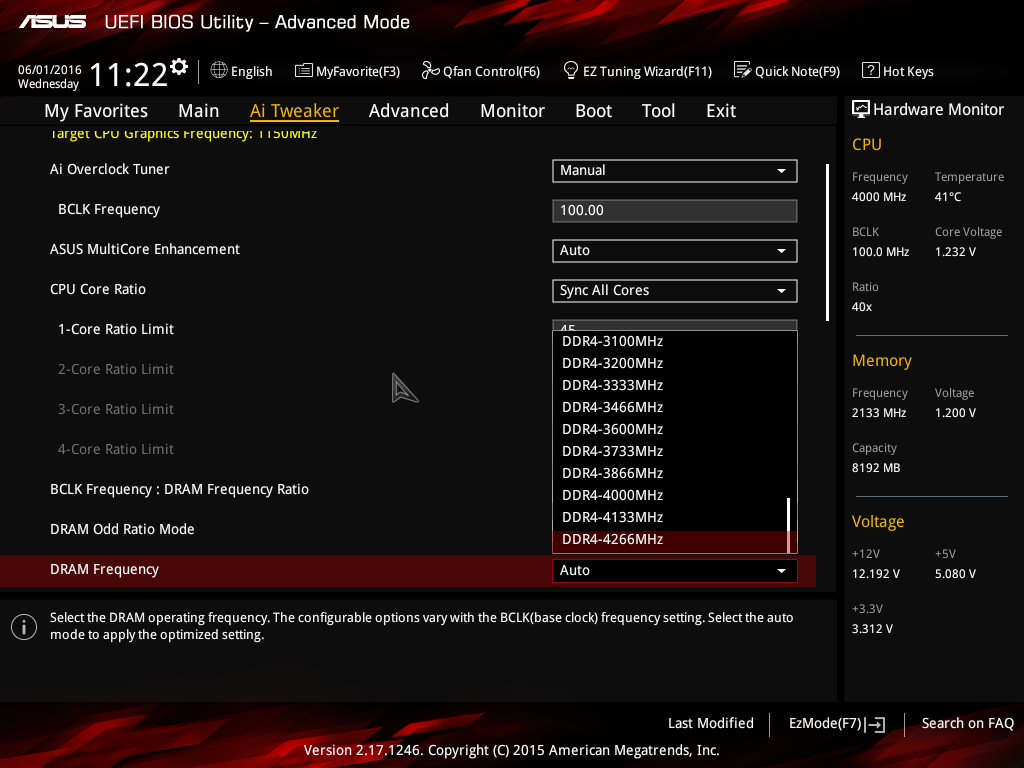

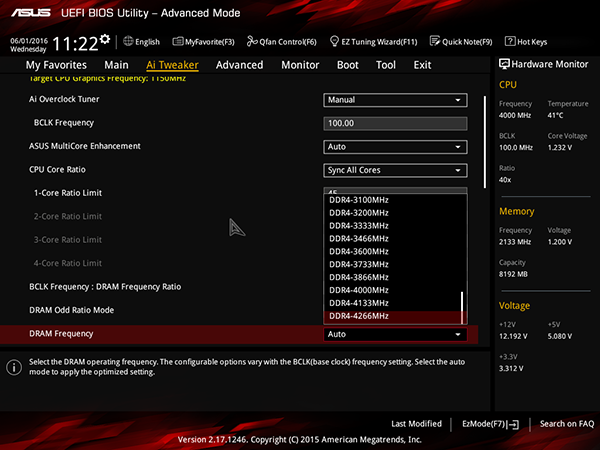

Кроме коэффициента умножения ядер процессора (CPU Core Ratio) и частоты BCLK, в настройках Extreme Tweaker можно задавать коэффициент BCLK Frequency : DRAM Frequency Ratio (100:100, 100:133) и настроить работу модулей памяти.

При частоте BCLK 100 МГц максимальная частота модулей памяти DDR4 может составлять 4266 МГц.

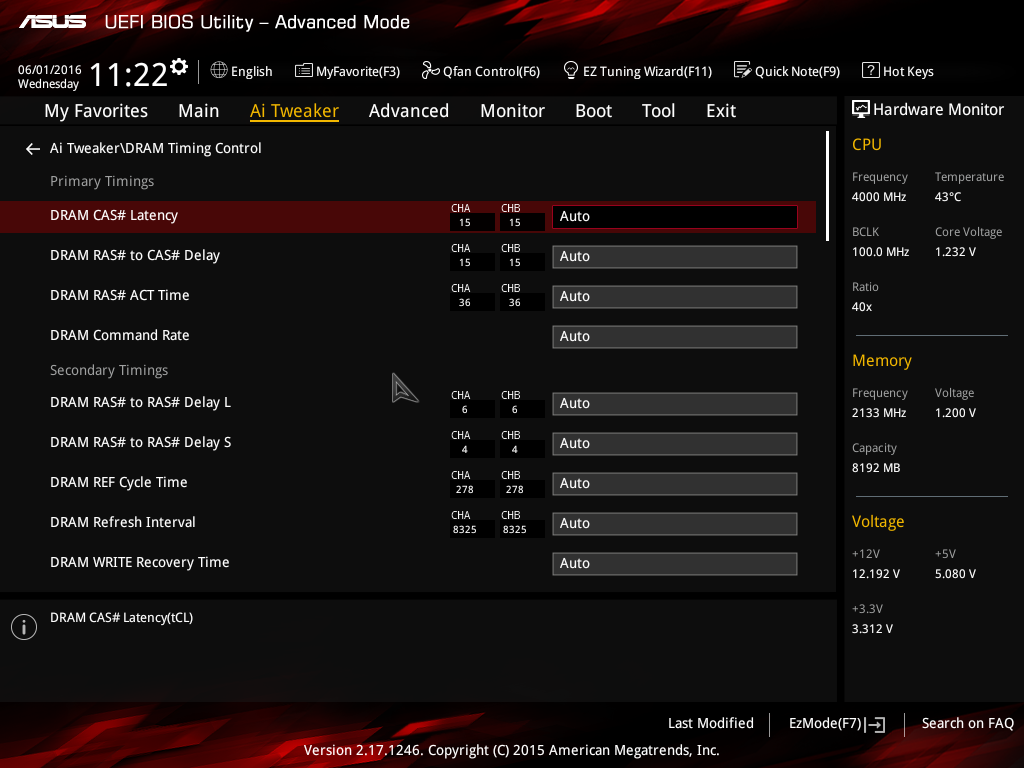

Естественно, предусмотрена возможность настройки таймингов памяти.

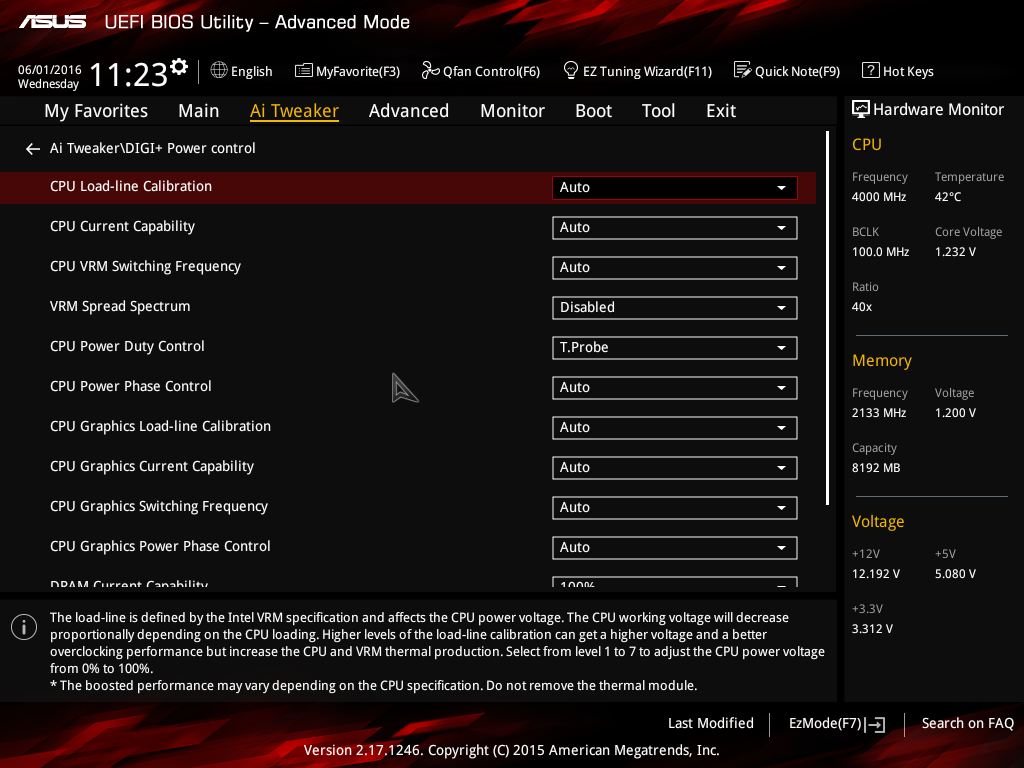

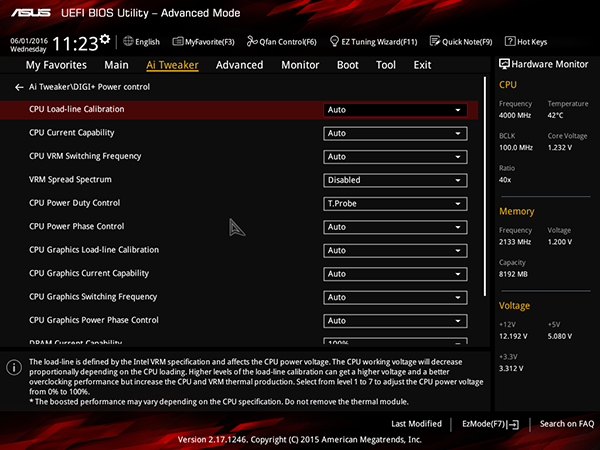

Ну и кроме того, можно настроить напряжение питания процессора, памяти и т. д., а также настроить режим работы регулятора напряжения питания.

Точно так же, как и на всех платах Asus, в UEFI BIOS платы Asus Z170I Pro Gaming есть возможность настройки скоростных режимов всех вентиляторов, подключенных к плате. Кроме выбора одного из трех предустановленных скоростных режимов (Standard, Silent, Turbo и Full Speed), можно настроить скоростной режим вручную. При ручной настройке скорости вращения вентилятора на процессоре имеется возможность задать график изменения скорости вращения вентиляторов от температуры процессора по трем точкам. Для каждой точки на графике задаются координаты (температура, скорость вращения).

Выводы

Подведем итог. С одной стороны, плата Asus Z170I Pro Gaming довольно проста, без излишеств — количество различных разъемов и портов не зашкаливает. Плата имеет ограниченные возможности в плане масштабирования системы, однако тех функциональных возможностей, которые здесь реализованы, будет достаточно для большинства пользователей. Asus Z170I Pro Gaming отлично подойдет и для игрового ПК, и для универсального производительного домашнего ПК. Главное достоинство платы заключено в ее размерах. Она ориентирована на очень компактные ПК, однако задействовавший все возможности Asus Z170I Pro Gaming компактный ПК может быть высокопроизводительным решением.

Остается добавить, что средняя рыночная стоимость платы Asus Z170I Pro Gaming составляла на момент подготовки статьи 11 тысяч рублей. Конкурирующие решения, то есть платы с форм-фактором Mini-ITX на чипсете Intel Z170, у компаний ASRock, Gigabyte и MSI (например, платы Gigabyte GA-Z170N-WIFI, MSI Z170I Gaming Pro AC, ASRock Z170M-ITX/ac) стоят примерно столько же.


Эта модель на сайте производителя


Плата предоставлена на тестирование производителем
