ABIT IC7-G — системная плата на базе чипсета i875P


Компания, похоже, окончательно отошла от радикализма серии MAX: отсутствие COM-, LPT- и особенно PS/2-портов рынок переварить не смог, а поддерживать аж две серии в узкой нише высокопроизводительных и высокофункциональных систем оказалось не под силу. Теперь у ABIT новый крен — в сторону поддержки Serial ATA :).

Комплект поставки включает:

  • Упаковку: коробка нового строгого дизайна;
  • Документацию: руководство пользователя материнской платы на английском языке, краткое руководство по установке и настройке платы на 9 языках, включая русский;

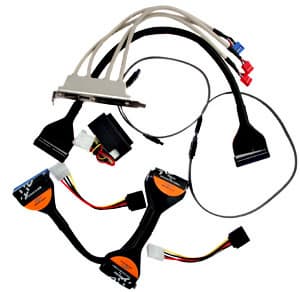

  • Кабели: 2 Serial ATA, один ATA66/100/133 и шлейф для подключения дисковода — последние убраны в черный кембрик для улучшения вентиляции в корпусе;
  • Переходник ABIT Serillel2 для подключения PATA-устройств к Serial ATA;
  • Разветвитель питания для подключения переходника Serillel;
  • 2 переходника питания для подключения SATA-устройств;
  • Планку на заднюю панель компьютера с 2 портами USB и 2 портами FireWire;

  • Заглушку на заднюю панель платы;
  • Дискету с драйверами для внешнего SATA RAID;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы;
    • DirectX 9.0;
    • Adobe Acrobat Reader;
    • Hardware Doctor;
    • ABIT FlashMenu (для проверки обновлений BIOS через Internet и их прошивания из Windows).

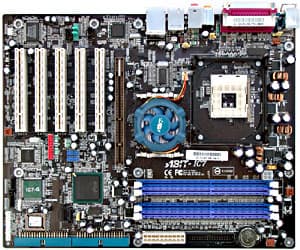

Разводка платы не совсем стандартна, но на сей раз у нас нет претензий к расположению разъемов IDE позади слотов PCI: инженеры компании обеспечили к ним удобный доступ, уложив их «на бок» (а заодно смогли избежать часто наблюдаемой в последнее время скученности разъемов вокруг модулей памяти), да и установке полноразмерных PCI-карт теперь ничто не помешает. Пожалуй, единственным недостатком разводки можно назвать привычное, к сожалению, расположение аудиоразъемов перед слотами PCI. Доступ к перемычкам, отвечающим за возможность запуска системы с устройств USB и PS/2, будет затруднен при установке платы в корпус, но задаваемое ими значение, как правило, выбирается раз и навсегда, а доступ к реально используемой перемычке обнуления CMOS не вызовет проблем. Краткое описание функциональности большинства имеющихся перемычек на текстолите платы отсутствует.

В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 8 конденсаторов по 2200 мкФ и несколько менее емких. На плате также находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ) и памяти (4 по 1000 мкФ).

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовыходов и разъемом S/PDIF;
  • сетевой, реализованный на базе микросхемы Intel 82547EI (Kenai II CSA), с поддержкой 10BaseT/100BaseTX/1000BaseT (Gigabit Ethernet);
  • дополнительный контроллер SATA RAID, реализованный на базе микросхемы Silicon Image Sil3112ACT144, с возможностью создания RAID уровней 0 и 1 по протоколу SATA150;
  • контроллер шины FireWire, реализованный на базе микросхемы Texas Instruments TSB43AB23, с поддержкой 3 портов.

Наличие напряжения +5 В Standby индицируется зеленым светодиодом на плате, а при включении системы загорается красный светодиод.

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы Winbond WT83627HF-AW. Контролируются:

  • напряжения процессора, памяти, шины AGP, +3,3, +5 и +12 В, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (двумя встроенными датчиками платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 3 для нерегулируемого (к одному из них подключен вентилятор на радиаторе MCH).

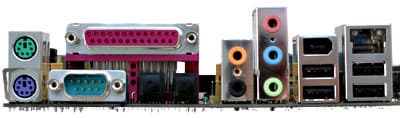

Краткие характеристики платы: разъемы памяти — 4 DDR SDRAM; слоты расширения — AGP Pro/ 5 PCI; порты ввода/вывода — 1 COM/ LPT/ 2 PS/2/ 3 FireWire/ 8 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения возможности запуска системы с устройств PS/2
Набор перемычек для включения возможности запуска системы с устройств USB
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, RAS Precharge, RAS to CAS Delay, Act to Precharge Delay
Выбор частоты работы памяти+CPU:DRAM = Auto, 1:1, 5:4, 3:2
Настройка работы шины AGP+
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = 66—99 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—412 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+1,1—1,925 В с шагом 0,025 В
Изменение напряжения памяти+2,5—2,8 В с шагом 0,05 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,55—1,65 В с шагом 0,05 В

Использовалась версия BIOS 11, как последняя из доступных на время проведения тестирования.

Все необходимое как по функциональным возможностям расширения, так и по качественной «электрической» поддержке системы в нормальном и разогнанном состоянии у платы есть, к тому же у нее, пожалуй, наиболее полный комплект для миграции на Serial ATA.

Результаты тестов:
