DLP-проектор ViewSonic PJD7822HDL


По своему устройству ViewSonic PJD7822HDL является классическим одночиповым DLP-проектором, в котором в качестве источника света используется ртутная лампа высокого давления, а для формирования полноцветного изображения применяется вращающийся светофильтр с сегментами разных цветов. Производитель позиционирует PJD7822HDL в качестве проектора для домашних развлечений.

Содержание:

Паспортные характеристики, комплект поставки и цена

Паспортные характеристики
Технология проецирования DLP
Матрица Один чип DMD, 0,65″
Разрешение 1920×1080 (Full HD)
Объектив 1,3x
Тип источника света Ртутная лампа высокого давления, 210 Вт (Osram P-VIP 210/08 E20.9n)
Срок службы источника света 5000/6000/8000 ч (режимы яркий/экономичный/DynamicEco)
Световой поток 3200 ANSI лм
Контрастность 15 000 : 1 (full on/full off, динамическая)
Размер проецируемого изображения, диагональ (в скобках — расстояние до экрана) минимум 0,8 м (0,77—1,00 м)
максимум 7,6 м (7,66—9,96 м)
Интерфейсы
  • Видео/аудиовход, HDMI (в 1.4a, CEC), 2 шт.
  • Видеовход, VGA (с поддержкой компонентного сигнала), Mini-D-sub 15 pin
  • Видеовход, S-Video
  • Видеовход, композитный, RCA
  • Сквозной видеовыход VGA, Mini-D-sub 15 pin
  • Аудиовход, гнездо миниджек 3,5 мм
  • Аудиовыход, гнездо миниджек 3,5 мм
  • HID, гнездо USB Mini-B
  • Удаленное управление по RS-232C, D-sub 9 pin (m)
  • Выход питания, гнездо USB типа A, 5 В/1 А
Форматы входного сигнала Телевизионные (композитный и S-Video): NTSC, PAL, SECAM
Компонентные аналоговые видеосигналы Y/Cb/Cr (Y/Pb/Pr): до 1080p при 60 Гц
Аналоговые RGB-сигналы: до 1080p при 60 Гц (отчет MonInfo)
Цифровые сигналы (HDMI): до 1080p при 60 Гц (отчет MonInfo)
Уровень шума 32 дБ яркий / 27 дБ экономичный режимы
Встроенная звуковая система Громкоговоритель 2 Вт
Особенности
  • Поддержка стереоскопического режима с последовательным выводом кадров
  • Поддержка активных 3D-очков
  • Технология BrilliantColor
  • Цифровая коррекция вертикальных трапецеидальных искажений ±40°
  • Разъем для кенсингтонского замка
Размеры (Ш×В×Г) 268×84×221 мм
Масса 2,1 кг
Потребляемая мощность Максимум 285 Вт, типично 264 Вт, менее 0,5 Вт в ждущем режиме
Напряжение питания 100—240 В, 50/60 Гц
Комплект поставки
  • Проектор
  • ИК-пульт ДУ и два элемента питания AAA
  • VGA-кабель
  • Кабель питания (евровилка)
  • Кабель питания (британская вилка)
  • Краткое руководство пользователя
  • CD-ROM c инструкциями по эксплуатации на нескольких языках
Ссылка на сайт производителя www.viewsoniceurope.com/ru
Средняя текущая цена по данным Яндекс.Маркет T-11750050
Предложения по данным Яндекс.Маркет L-11750050-10

Внешний вид

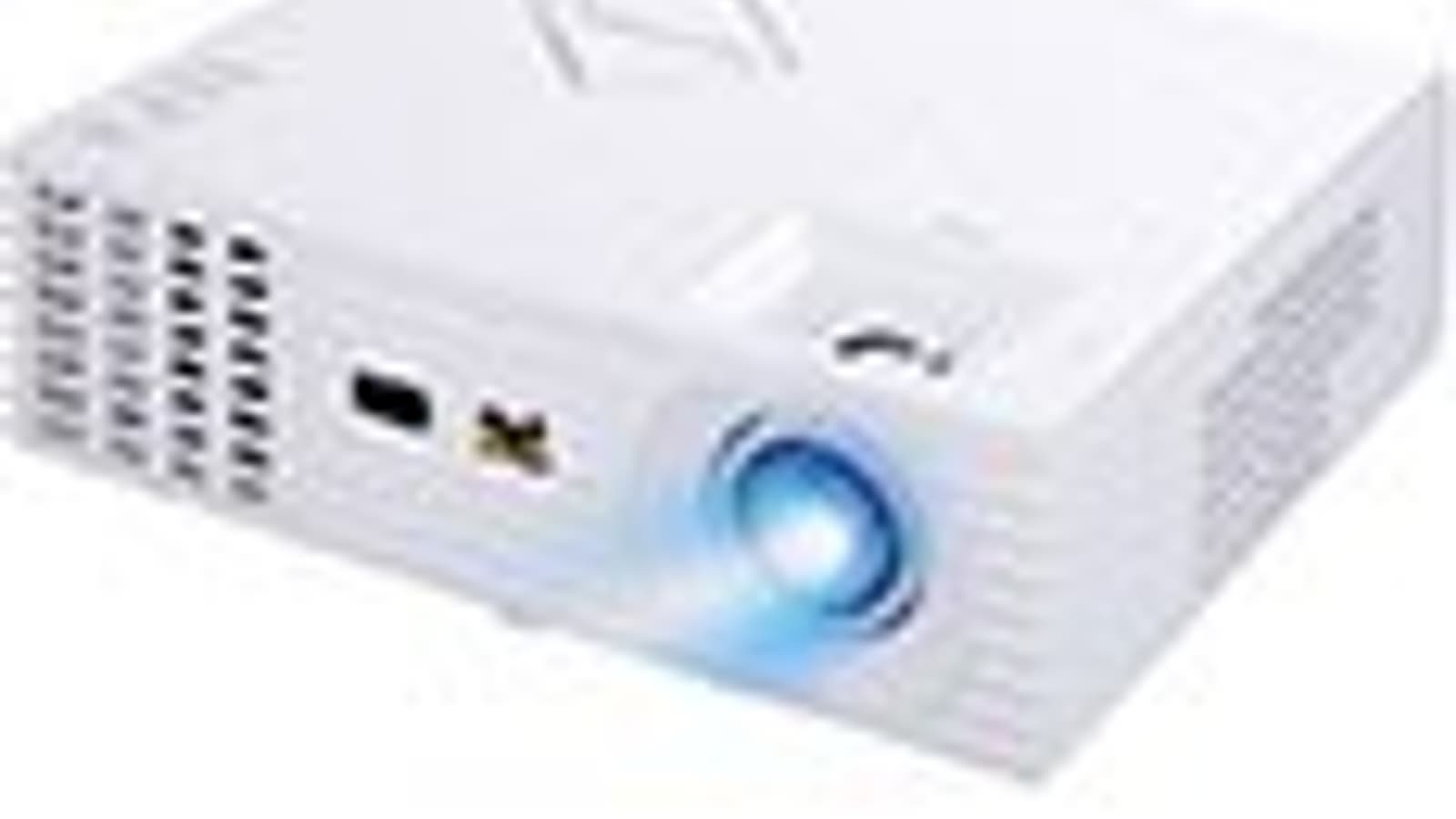

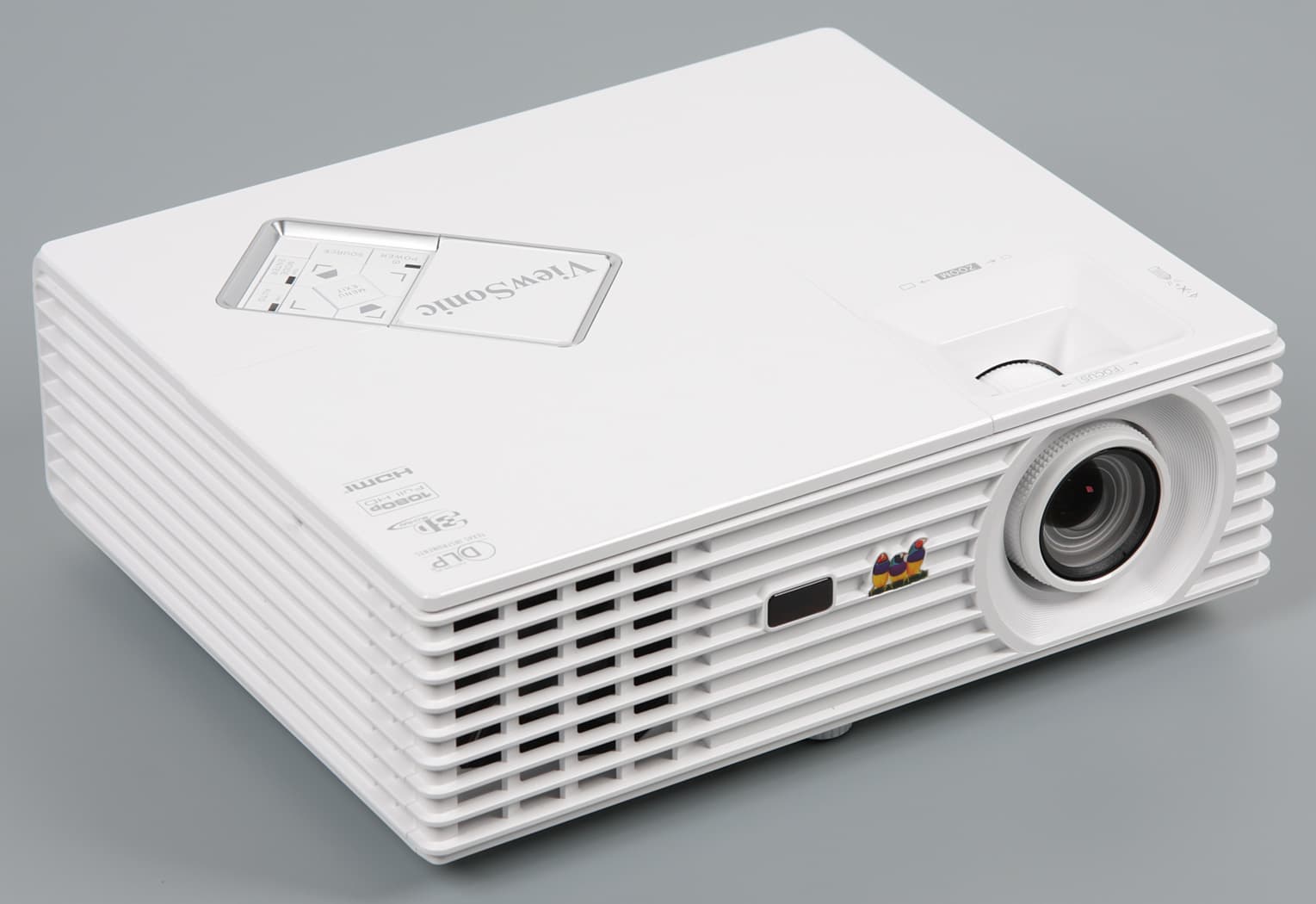

DLP-проектор ViewSonic PJD7822HDL, общий вид

Корпус проектора изготовлен из пластика с белой и просто матовой поверхностью, только верхняя панель зеркально-гладкая. По бокам, спереди, сзади и даже на днище — вентиляционные решетки.

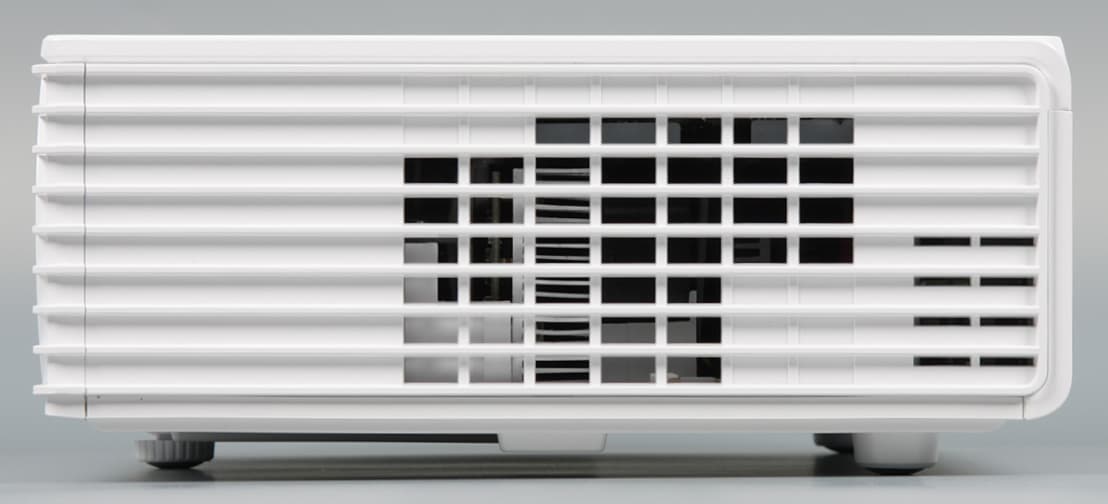

DLP-проектор ViewSonic PJD7822HDL, вид слева

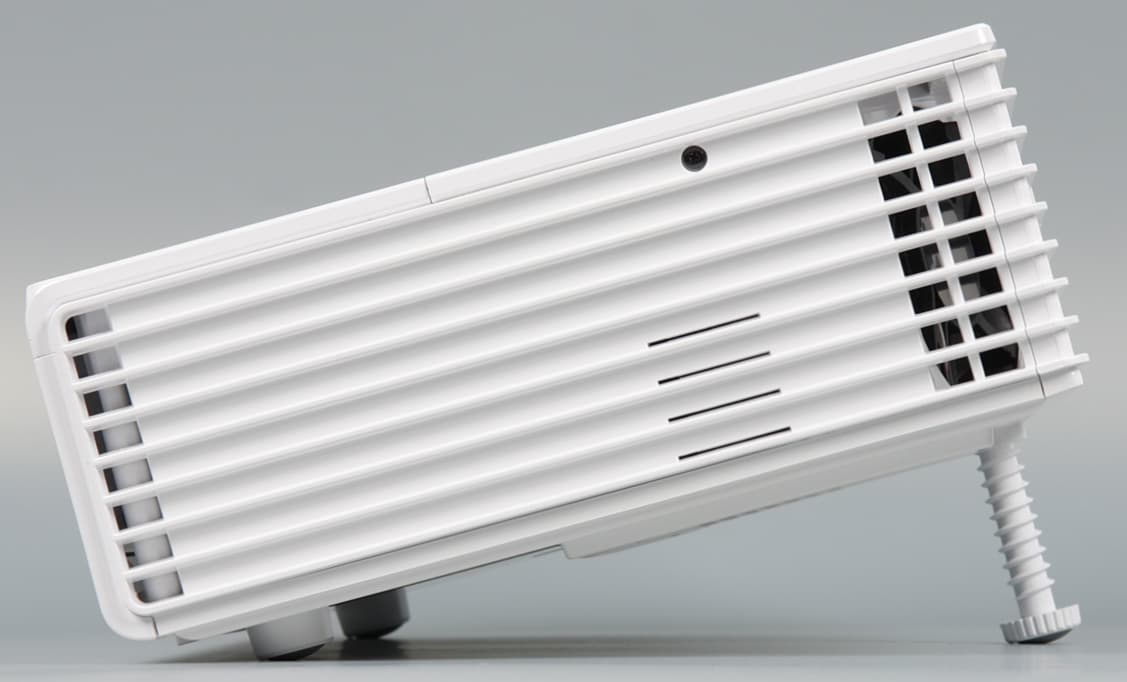

DLP-проектор ViewSonic PJD7822HDL, вид справа

На верхней панели над объективом есть ниша, открывающая доступ к ребристом кольцам трансфокатора и фокусировки, а правее и ближе к задней панели находятся кнопки управления и индикаторы состояния (индикатор питания неярко светится синим при работе проектора и мигает в режиме ожидания).

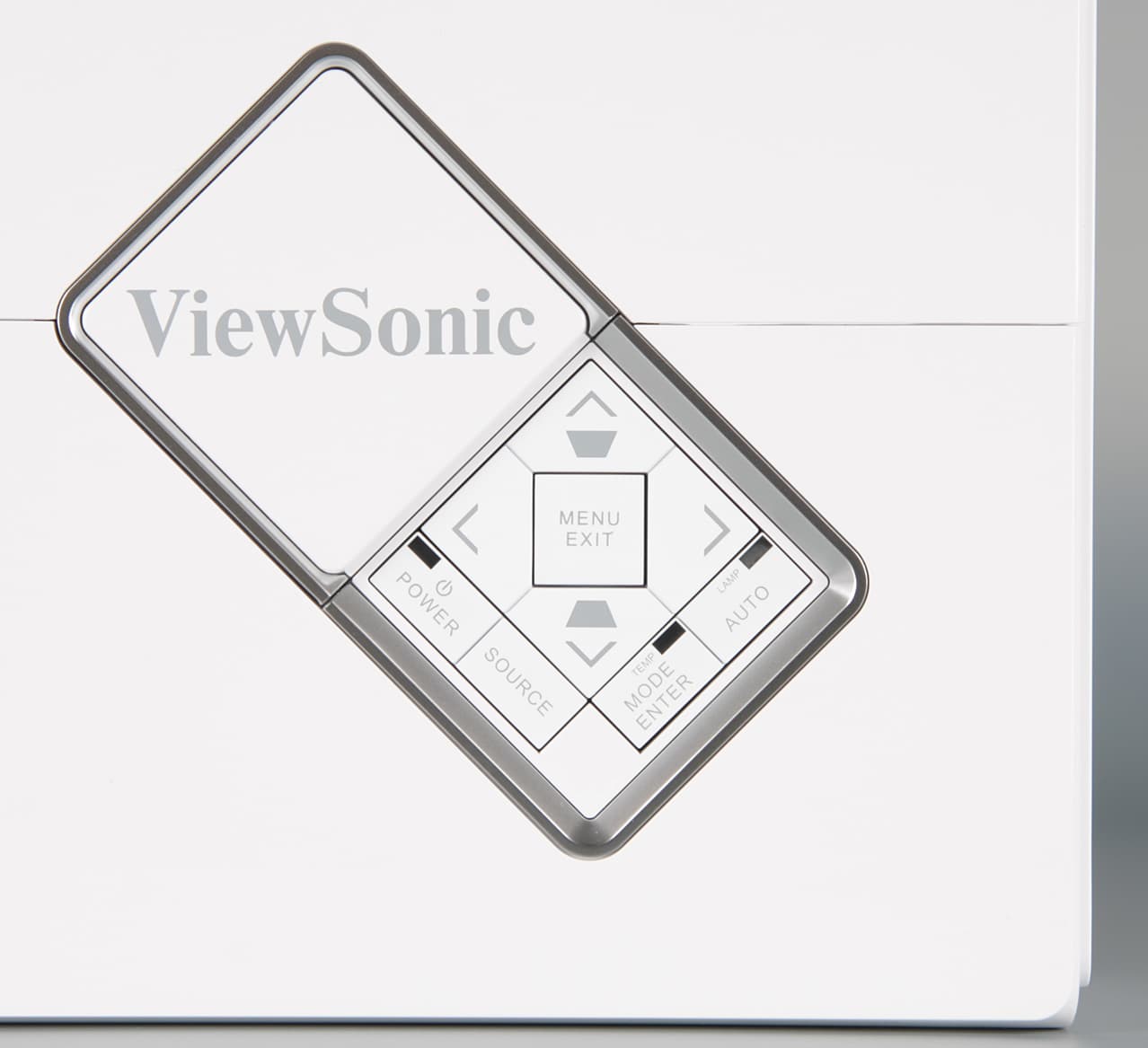

DLP-проектор ViewSonic PJD7822HDL, контрольная панель

На задней панели — относительно глубокая ниша с интерфейсными разъемами.

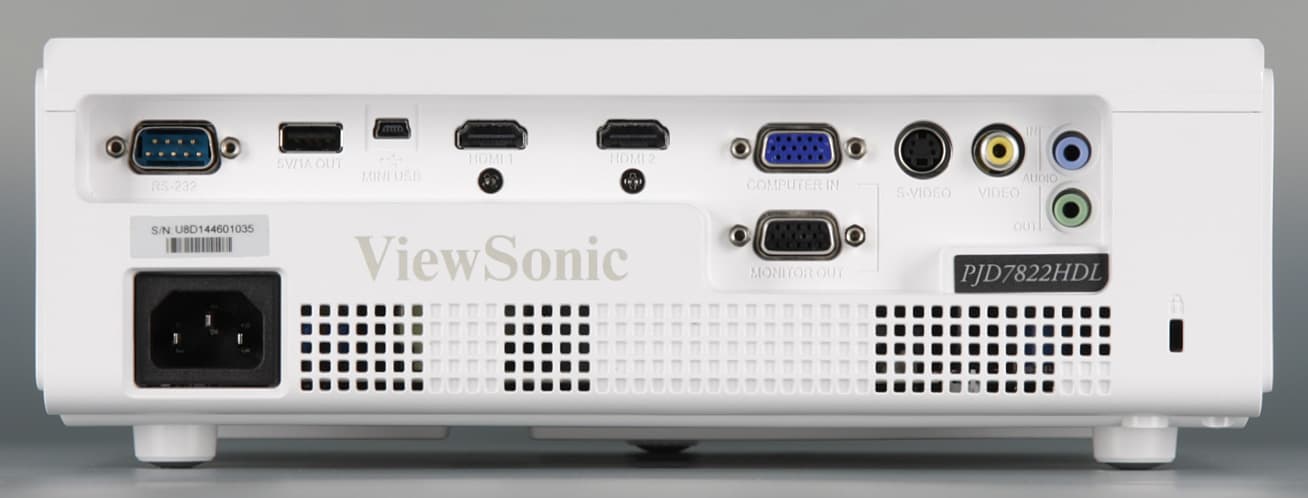

DLP-проектор ViewSonic PJD7822HDL, вид сзади

Также на задней панели можно обнаружить разъем питания и разъем для кенсингтонского замка. ИК-приемник только один — спереди. Объектив защищен только тем, что немного утоплен в корпус и не выступает за габариты проектора.

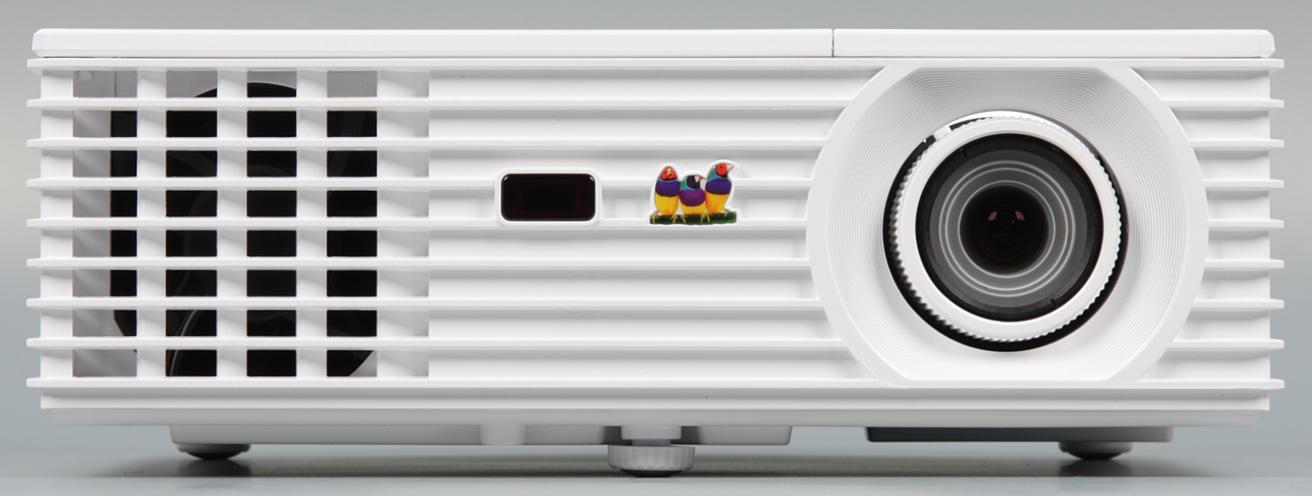

DLP-проектор ViewSonic PJD7822HDL, вид спереди

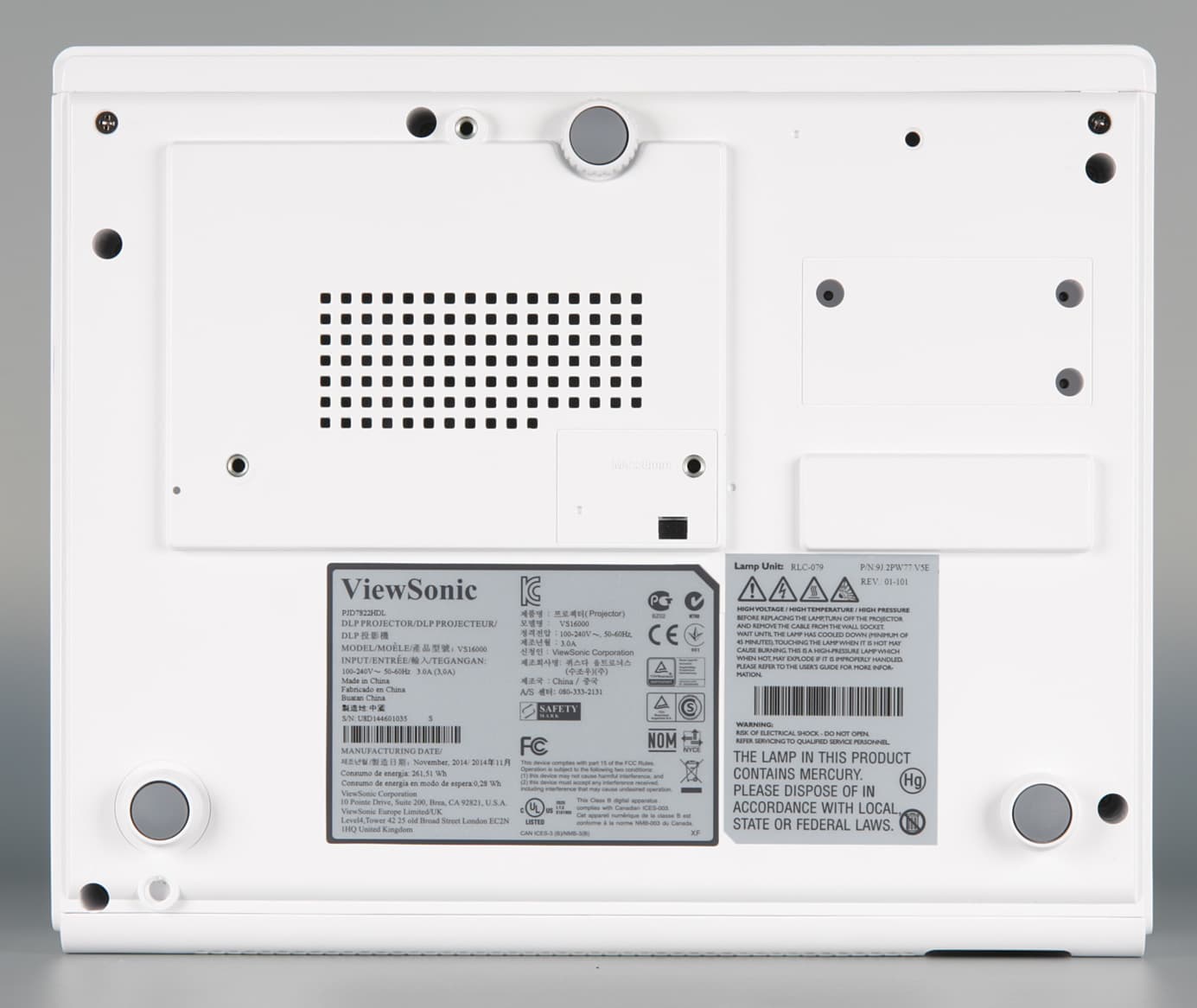

Передняя ножка вывинчивается из корпуса (примерно на 40 мм, пластиковая стойка), что позволяет приподнимать переднюю часть проектора. Сзади проектор опирается на две ножки с резиновыми подошвами. В днище проектора вделаны 3 металлические втулки с резьбой, предназначенные для монтажа на потолочном кронштейне.

DLP-проектор ViewSonic PJD7822HDL, вид снизу

Поставляется проектор в небольшой коробке с традиционным для компании-производителя дизайном.

DLP-проектор ViewSonic PJD7822HDL, коробка

Пульт

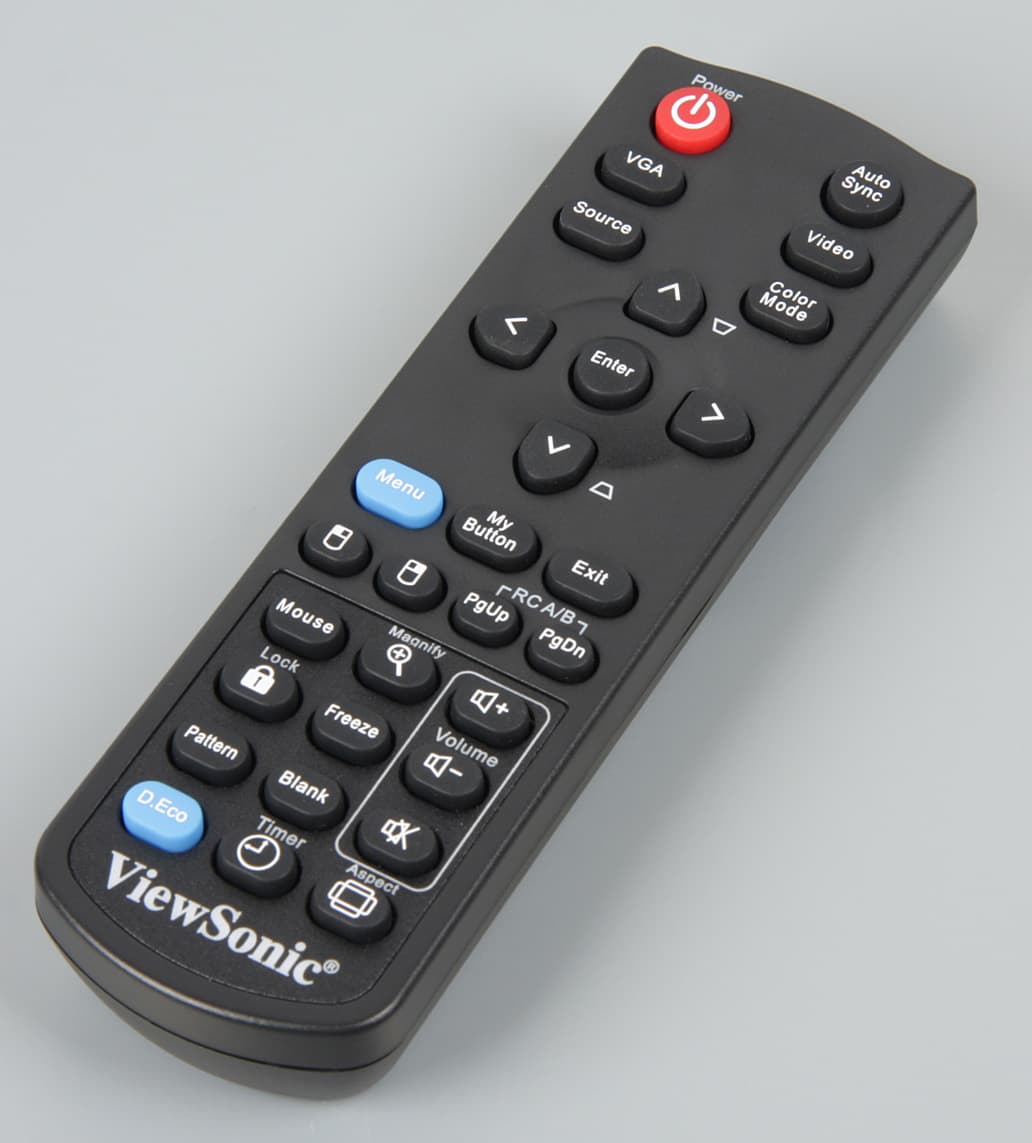

DLP-проектор ViewSonic PJD7822HDL, пульт ДУ

Пульт не очень большой. Кнопки некрупные (из резиноподобного материла), расположены они тесновато, впрочем часто используемые кнопки покрупнее и расставлены посвободнее. Кнопке My Button можно назначить одну из функций из одноименного списка в меню установок.

DLP-проектор ViewSonic PJD7822HDL, меню

Обозначения кнопок контрастные. Пульту можно присвоить один из двух кодов, при этом пульт будет управлять проектором только при совпадении с кодом, установленным в через меню на проекторе. Корпус пульта изготовлен из черного пластика с матовой поверхностью. Питается пульт от двух элементов питания AAA. Коды команд пульта приведены в руководстве.

Коммутация

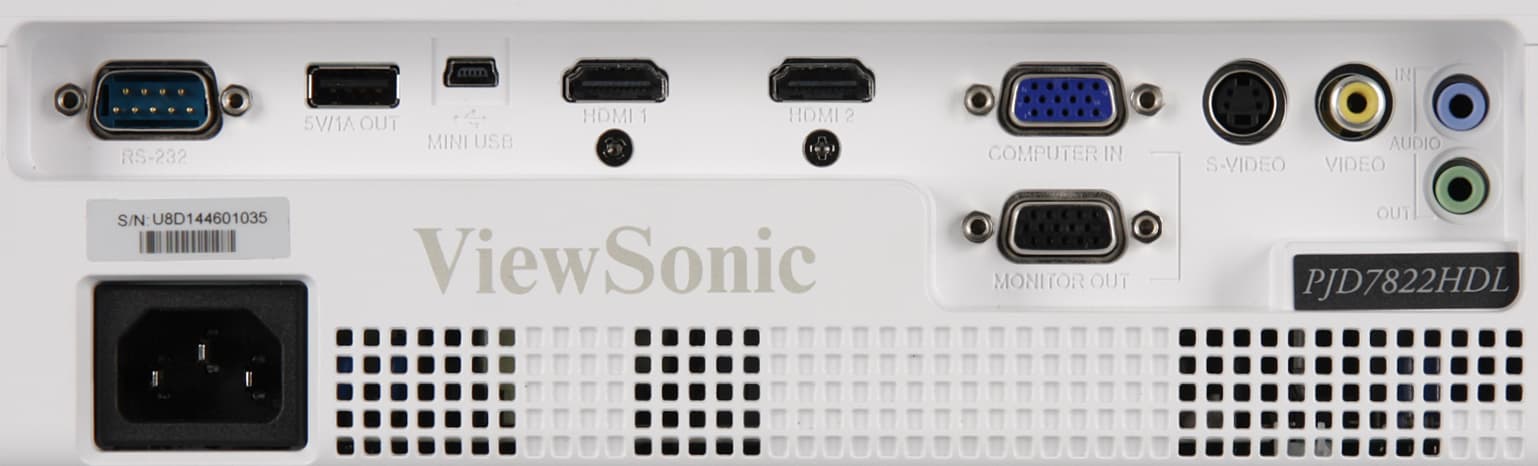

DLP-проектор ViewSonic PJD7822HDL, разъемы

Проектор оснащен стандартными разъемами. Входов относительно много — набор аналоговых интерфейсов и два цифровых HDMI. Ко входу VGA можно подключать и источники компонентного цветоразностного сигнала, но для этого нужно будет воспользоваться переходником на три разъема RCA. Есть автоматическое обнаружение сигнала на входах (его можно отключить). В проектор встроен громкоговоритель, поэтому есть и аналоговый аудиовход, также входы HDMI способны принимать звук в цифровом виде. Для подключения внешней аудиосистемы или наушников нужно использовать выход Out (группы Audio), если этот разъем задействован, то встроенный громкоговоритель отключается. Интерфейс RS-232 предназначен для дистанционного управления проектором, соответствующие спецификации приведены в руководстве пользователя. Подключенный по USB (через разъем Mini-USB) проектор определяется как HID-устройство, что позволяет при подключении по VGA с пульта проектора на компьютер передавать управляющие сигналы — двигать курсор мыши, нажимать на ее кнопки и эмитировать нажатие на клавиши перелистывания страниц. Разъем USB типа A предназначен для подпитки внешних устройств (выдает до 1 А согласно техданным), например, его можно использовать для подзарядки активных очков или беспроводных приемников/микрокомпьютеров, подключенных к HDMI. Судя по всему, в стереоскопическом режиме для синхронизации затворных очков с выводом кадров используется технология DLP-Link (синхронизация по самому изображению с помощью дополнительных импульсов). Заметим, что подходящие затворные очки не были нам предоставлены, поэтому стереоскопический режим работы мы не тестировали.

Меню и локализация

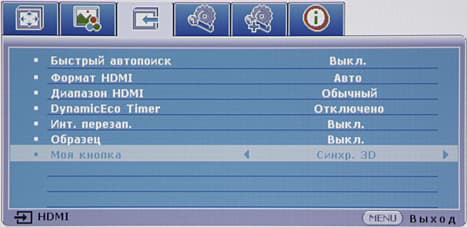

Шрифт в меню с настройками достаточно крупный и читаемый. Навигация более-менее удобная. Запоминается последняя страница, к которой обращался пользователь. При настройке параметров изображения меню остается на экране, что несколько затрудняет оценку вносимых в изображение изменений. Меню может находиться в пяти областях экрана, есть возможность выбора тайм-аута автоматического выхода из меню. Присутствует версия меню на русском языке.

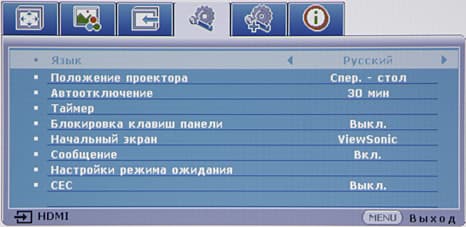

DLP-проектор ViewSonic PJD7822HDL, меню

Перевод на русский язык адекватный. К проектору прилагается напечатанное краткое руководство пользователя в основном в картинках, а русскую версию полного руководства можно найти на прилагаемом CD-ROM или на сайте производителя.

Управление проекцией

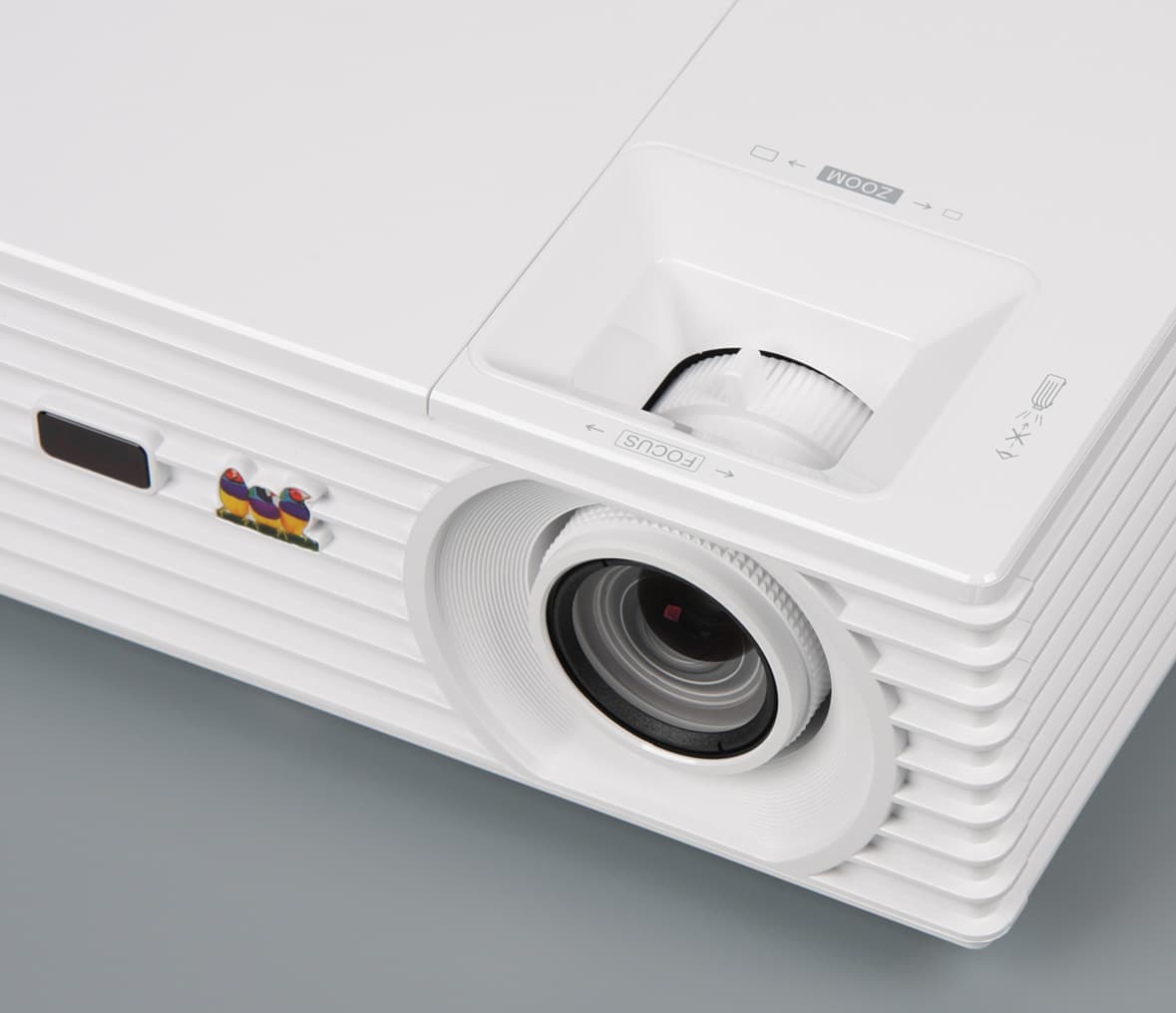

DLP-проектор ViewSonic PJD7822HDL, объектив

Фокусировка изображения на экране и регулировка фокусного расстояния производится вращением ребристых колец на объективе. Кольцо трансфокатора имеет и выступающий рычажок. Проекция направлена вверх, так что нижний край области проекции находится немного выше оси объектива. В наличии функция ручной коррекции вертикальных трапецеидальных искажений (±40°). Есть несколько режимов трансформации — достаточно, чтобы привести в соответствие формат области проекции и распространенные форматы видео.

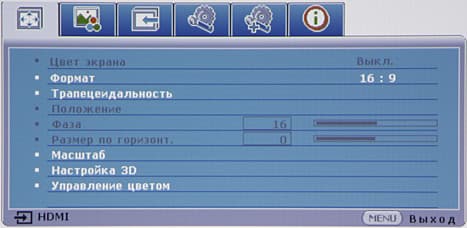

DLP-проектор ViewSonic PJD7822HDL, меню

Присутствует обрезка краев с увеличением (включена при работе от бытового плеера) и функция цифрового увеличения с возможностью прокрутки увеличенной области. В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Настройку проекции облегчают несколько встроенных тестовых шаблонов.

Настройка изображения

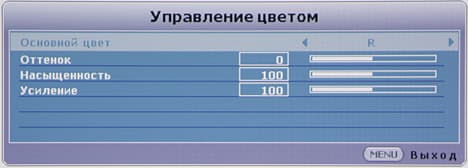

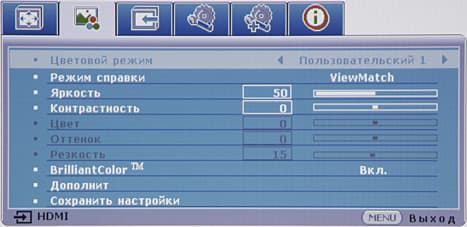

В проекторе есть несколько предустановленных профилей и два пользовательских. Настроек регулирующих яркостный и цветовой баланс не очень много, но все самые востребованные присутствуют.

DLP-проектор ViewSonic PJD7822HDL, меню

DLP-проектор ViewSonic PJD7822HDL, меню

Выбранные профили, но не внесенные коррекции, запоминаются для каждого типа подключения.

Дополнительные возможности

Есть функция автоматического отключения проектора после заданного интервала отсутствия сигнала. На временное отключение проекции можно установить лимит времени. Присутствует функция показа таймера презентации с прямым или обратным отсчетом. Проектор может показывать текстовые субтитры, передаваемые с некоторыми видами видеосигналов. Для исключения несанкционированного использования проектора служит защита паролем и блокировка кнопок на корпусе проектора. Впрочем, все эти функции мы не тестировали, просто перечисляем, что указано в руководстве к проектору.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут. Результаты измерений для проектора ViewSonic PJD7822HDL:

РежимСветовой поток
Макс. Яркость 3200 лм
Макс. Яркость, пониженная мощность 2660 лм
ViewMatch 2090 лм
Фильм 1600 лм
Фильм и Brilliant Color = Выкл. 850 лм
Равномерность
+46%, −42%
Контрастность
720:1

Максимальный световой поток равен паспортному значению. Равномерность освещенности белого поля невысокая. Контрастность даже для DLP-проектора очень высокая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т. н. контрастность full on/full off.

Режим Контрастность full on/full off
Макс. Яркость 2050:1
ViewMatch 1500:1
Фильм 1190:1
Фильм и Brilliant Color = Выкл. 630:1
Макс. Яркость и максимальное фокусное расстояние 2410:1

Контрастность без коррекции цветов (то есть в самом ярком режиме) относительно высокая и она увеличивается при увеличении фокусного расстояния. Приведение цветопередачи в норму естественно снижает контрастность и световой поток, то есть у пользователя есть выбор — или добиваться максимального правдоподобия цветов и терять в яркости и контрастности, или оставить цвета как есть, сохраняя максимальные яркость и контраст, или искать компромиссы.

Проектор оснащен светофильтром с шестью сегментами: широкие красный, зеленый и синий, узкие желтый и голубой (cyan) и средний прозрачный. За счет желтого, голубого и прозрачного сегментов и использования промежутков между сегментами повышается яркость белого поля при включении режима Brilliant Color. Также в этом режиме указанные сегменты участвуют в формировании соответствующих им и ряда других цветов. Разумеется, увеличение яркости белого, желтого и других цветов относительно, например, чистых красного, зеленого и синего ухудшает баланс яркости цветов — чистые цвета на фоне белых участков выглядят неестественно тусклыми. При выключении режима Brilliant Color, баланс выравнивается. Однако при этом сильно понижается освещенность белого поля, а освещенность черного поля практически не меняется, что приводит к значительному снижению контраста.

Судя по графикам зависимости яркости от времени, частота чередования сегментов светофильтра составляет 120 Гц при кадровой развертке в 60 Гц, т. е. светофильтр имеет скорость 2x. При подаче сигнала с 24 кадр/с частота чередования сегментов понижается до 96 Гц. Эффект «радуги» заметен. Как и во многих DLP-проекторах для формирования темных оттенков используется динамическое смешение цветов (дизеринг).

Для оценки характера роста яркости на шкале серого мы измерили яркость 32 оттенков серого (от 0, 0, 0 до 255, 255, 255) в режиме ViewMatch:

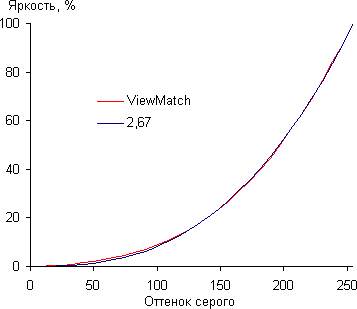

DLP-проектор ViewSonic PJD7822HDL, гамма-кривая

Значимого завала нет ни в тенях, ни в светах, а аппроксимация полученной гамма-кривой дала показатель 2,67, что выше стандартного значения 2,2, то есть изображение немного затемнено. При этом реальная гамма-кривая мало отклоняется от степенной зависимости.

Звуковые характеристики и потребление электроэнергии

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Уровень шума и потребляемая мощность, как уже было указано, зависят от текущего режима.

Режим Уровень шума, дБА Субъективная оценка Потребление электроэнергии, Вт
Высокой мощности 38,9 Тихо 253
Низкой мощности 34,1 Очень тихо 215

В режиме ожидания с включенными функциями энергосбережения потребление электроэнергии составило 0,4-0,5 Вт.

С точки зрения использования в офисе проектор является тихим устройством. Характер шума не раздражает. В домашней обстановке и в темноте смотреть фильмы лучше в режиме с низкой мощностью, так как и яркости достаточно, и шум от системы охлаждения малозаметен.

Встроенный громкоговоритель не очень громкий. Звук неприятный — много искажений и паразитных резонансов, правда, шума в паузах нет. При подключении наушников встроенные громкоговорители отключаются. Звук в наушниках имеет огромный запас громкости и шума в паузах нет, но качество звука низкое — высокий уровень искажений и нет низких частот.

Тестирование видеотракта

VGA-подключение

При VGA-подключении поддерживается разрешение 1920 на 1080 пикселей при 60 Гц кадровой частоты. Изображение четкое, цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. Оттенки на шкале серого различаются от 3 до 250, то есть присутствует минимальный завал в тенях и в светах. Вариация цветовой примеси на шкале серого незначительная. Автоматическая подстройка под параметры VGA-сигнала выполняется быстро и точно.

DVI-подключение

При подключении к DVI-выходу видеокарты компьютера (с помощью кабеля-переходника с HDMI на DVI) поддерживаются режимы вплоть до 1920 на 1080 пикселей включительно при 60 Гц кадровой частоты. Геометрия отличная — прогиб внутрь по границам проекции не превышает 3-4 мм на 1,5-2 м ширины. Четкость высокая, также как и при VGA-подключении цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. Хроматические аберрации незначительные, даже в углах ширина цветной каемки у контрастных объектов минимальная. Равномерность фокусировки хорошая — только к углам картинка немного теряет в резкости.

HDMI-подключение

HDMI-подключение тестировалось с использованием Blu-ray-плеера Sony BDP-S300. Поддерживаются режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Картинка четкая. Есть реальная поддержка режима 1080p при 24 кадр/с (кадры выводятся с равной длительностью). Тонкие градации оттенков различаются как в тенях, так и в светах. Яркостная и цветовая четкости всегда очень высокие.

Функции обработки видеосигнала

В случае чересстрочных сигналов только для неизменных частей кадра выполняется склейка из полей, меняющиеся области чаще всего выводятся по полям (кадры восстанавливались только для NTSC с чередованием полей 3-2 при 24 кадр/с исходно). Впрочем, для чересстрочных видеосигналов обычного разрешения выполняется некоторое сглаживание диагональных границ двигающихся объектов. Качество масштабирования до разрешения матрицы относительно хорошее. Есть функция подавления видеошумов, неплохо справляющаяся со своей задачей.

Определение задержки вывода

Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. При этом в итоговое значение не включалась неизвестная фиксированная величина задержки от запроса на переключение страниц видеобуфера до запуска АЦП с внешним фотодатчиком, установленным в центре экрана монитора, а также некая постоянная/переменная задержка, обусловленная тем, что ОС Windows не является системой реального времени с нормированными задержками и особенностями работы видеокарты, ее драйвера и Microsoft DirectX. В итоге задержка вывода изображения составила примерно 30 мс для VGA- и для HDMI-подключения. Задержка пограничная, при работе она совсем не ощущается, но в случае очень динамичных игр уже может отрицательно повлиять на результативность.

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Цветовой охват несколько отличается от sRGB:

DLP-проектор ViewSonic PJD7822HDL, цветовой охват

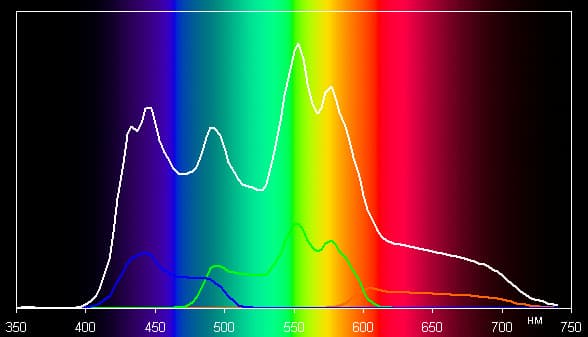

Однако отличия от sRGB невелики, поэтому цвета имеют насыщенность близкую к естественной. Приведем спектры, полученные для самого яркого режима — для режима Макс. Яркость (спектр для белого поля (белая линия), наложен на спектры красного, зеленого и синего полей (линии соответствующих цветов)):

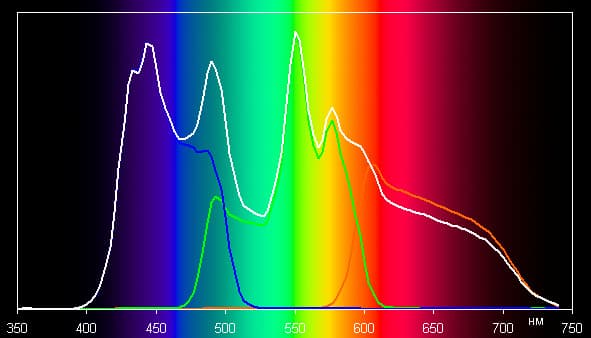

DLP-проектор ViewSonic PJD7822HDL, спектр

Видно насколько яркость белого цвета выше яркости зеленого и красного цветов, поэтому в этом режиме цвета на фоне белых участков изображения выглядят тусклыми. В самом сбалансированном режиме (режим Фильм и Brilliant Color = Выкл.) яркость цветов выровнена относительно яркости белого:

DLP-проектор ViewSonic PJD7822HDL, спектр

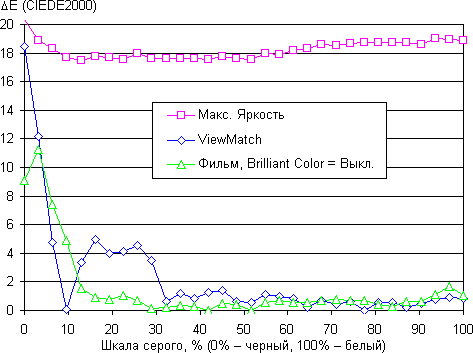

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) для двух упомянутых режимов и для режима ViewMatch:

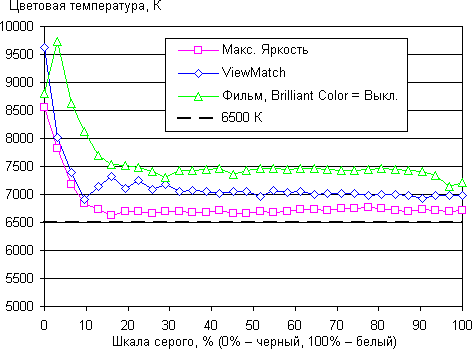

DLP-проектор ViewSonic PJD7822HDL, цветовая температура

DLP-проектор ViewSonic PJD7822HDL, ΔE

Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Видно, что в ярком режиме цветопередача явно не является приоритетом, однако в режимах ViewMatch и Фильм ΔE уже ниже пороговых 10 единиц, а цветовая температура достаточно близка к 6500 К, при этом как она, так и ΔE мало изменяются на всей имеющей значение части шкалы серого, что благоприятно сказывается на субъективном восприятии цветового баланса.

Выводы

В целом по совокупности характеристик ViewSonic PJD7822HDL соответствует позиционированию в качестве проектора для домашних развлечений. Благодаря высокой яркости он может быть использован для просмотра развлекательного контента в незатемненном помещении и для игр на большом экране, при этом разрешение Full HD обеспечит высокую детализацию изображения. Не исключен также вариант демонстрации стереоскопической картинки, для чего, правда, нужно будет докупить активные затворные очки. С неменьшим успехом данный проектор может работать и в офисе, где пригодятся некоторые дополнительные функции, реализованные в PJD7822HDL, например перелистывание слайдов с пульта ДУ.

Достоинства:

  • Хорошее качество изображения
  • Поддержка стереоскопического режима
  • Два HDMI-входа
  • Аккуратный дизайн
  • Функции защиты от кражи и несанкционированного использования
  • Невысокая шумность
  • Относительно удобный пульт ДУ
  • Русифицированное меню

Недостатки:

  • Скудная комплектация
  • Заметный эффект радуги



Мы благодарим представительство Nvidia в России за предоставленную для тестового стенда профессиональную видеокарту Nvidia Quadro 4000,

компанию Графитек за предоставленный комплект
X-Rite i1Publish Pro 2,

а также компанию Sven, чья система 2.0 Sven SPS-707
создает приятный акустический фон в нашей тестовой лаборатории.
