Мультимедийный LCD-проектор Sharp PG-B10S

Первое, что привлекает взгляд, когда видишь проектор Sharp PG-B10S — это рычажок справа от объектива. Данный орган управления, а также большой зазор между объективом и корпусом выдают наличие системы сдвига объектива относительно матрицы, что в свою очередь позволяет быстро поместить изображение точно по границам экрана. Очевидно, что наибольшую пользу эта функция принесет при проведении мобильных презентаций, так как часто приходится начинать показ слайдов прямо «с колес», и любая задержка на технические моменты только отвлекает внимание аудитории.

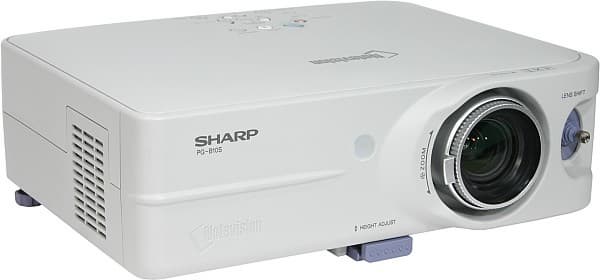

Projector, general view

Комплект поставки

  • Проектор
  • Руководство и CD-ROM c документацией
  • Кабели
    • Видео, VGA, mini D-sub 15 pin, 3,0 м
    • Питания, 1,8 м
  • ИК пульт ДУ и две AA батарейки для него
  • Крышка на объектив
  • Фиксатор объектива
  • Запасной фильтрующий элемент воздушного фильтра
  • Сумка для переноски

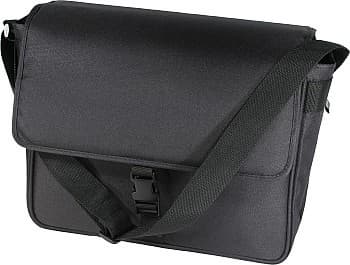

Carrying case

Сумка без изысков — отделение для проектора с защищающими от ударов прокладками и большой карман для аксессуаров.

Паспортные технические характеристики

Технология проецированияLCD
Матрица0,55″, активная TFT, 3-х панельная, 4:3
Разрешение матрицы800×600
Объективзум 1,25x; F = 1,6-1,9; f = 16,8-20,9 мм
Лампа130 Вт
Срок службы лампы2000 ч (4000 ч в режиме пониженной мощности лампы)
Световой поток1200 лм, ANSI (1080 лм, ANSI, в режиме пониженной мощности лампы)
Глубина цвета16,7 млн. цветов
Контрастность350:1
Размер проецируемого изображения, диагональ, 4:3 (в скобках — расстояние до экрана при крайних значениях зума) минимум 1,02 м (1,2 — 1,5 м)
максимум 7,62 м (9 — 11,3 м)
Входы
  • Видео, композитный, RCA
  • Видео, S-Video
  • Видео, VGA, mini D-sub 15 pin (совместим через переходники с компонентными Y/Pb/Pr и Y/Сb/Сr сигналами)
  • Аудио, 3,5 мм миниджек
  • RS232, mini DIN 9 pin
ВыходыВидео, VGA, mini D-sub 15 pin, на внешний монитор
Частота разверткигоризонтальная: 15-70 кГц
вертикальная: 43-85 Гц
Форматы входного сигналателевизионные: NTSC 3.58, NTSC 4.43, PAL, PAL-M, PAL-N, PAL-60, SECAM
компонентные видеосигналы Y/Cb/Cr (Y/Pb/Pr): Y/Cb/Cr (Y/Pb/Pr): DVD, SDTV, HDTV (480i/480p/540p/576i/576p/720p/1035i/1080i)
аналоговые RGB-сигналы: VGA-SXGA+ (640×350 — 1400×1050 пикселей)
Встроенная звуковая система1 Вт, моно
Уровень шума37 дБ (39 дБ в режиме повышенной яркости)
Размеры (Ш×В×Г)294,5×105,8×237 мм
Масса2,7 кг
Напряжение питания100-240 В, 50-60 Гц
Потребляемая мощность175 Вт (6 Вт в «спящем» режиме)
Цена (на момент написания статьи)$1350
Ссылка на сайт производителяwww.sharp.ru

Внешний вид

Выглядит проектор очень скромно — корпус из крашенной матово-белой пластмассы, серые надписи, неяркие кнопки, закругленные углы, даже ИК-приемник прикрыт матовым окошком в тон корпуса. Выделяются только элементы, требующие внимание пользователя, — ножки и рычажок сдвига объектива. Все разъемы, включая разъем для замка Кенсингтона, находятся сзади.

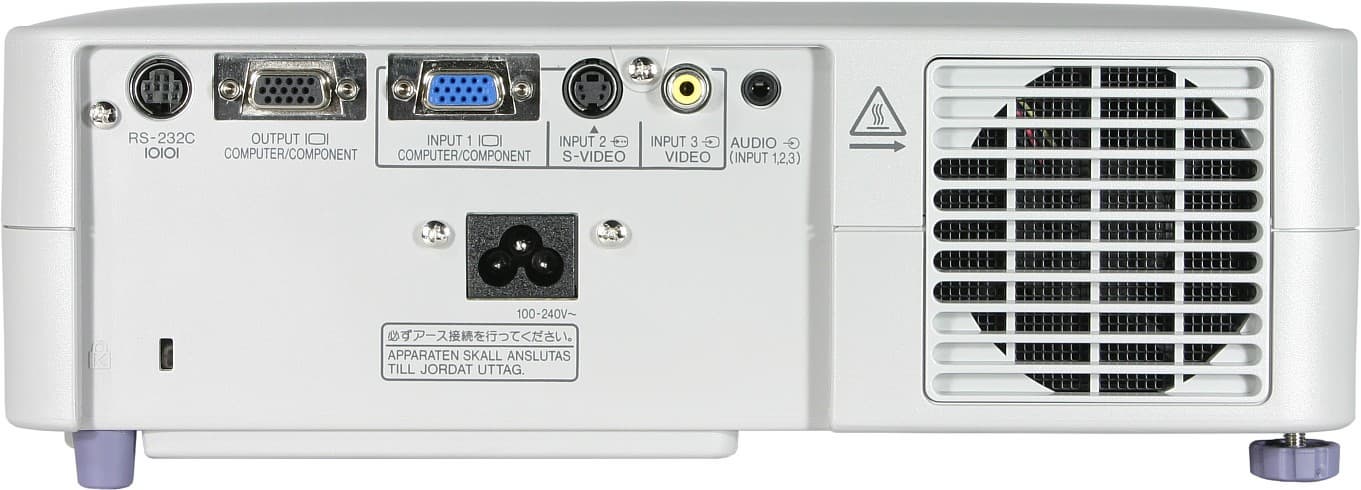

Rear panel

На правом и на левом боку — решетки вентиляции, и только на левом — ряд отверстий, за которыми находится миниатюрный динамик. Сверху, ближе к задней панели, расположены 11 кнопок управления (фирменный стиль — отдельные кнопки для включения и выключения проектора) и 3 индикаторных светодиода.

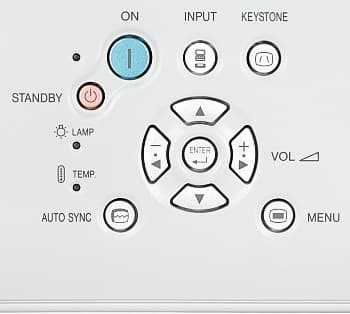

Control panel

ИК-приемник только один — спереди, по центру. Рядом с объективом, в нише, находится рычажок сдвига объектива, вызывающий ассоциации с рычагом переключения скоростей. Высота правой задней ножки регулируется в небольших пределах. Передняя ножка имеет оригинальную конструкцию — при нажатии на кнопку высвобождения она поворачивается на шарнире, при этом ее фиксация возможна только в нескольких положениях.

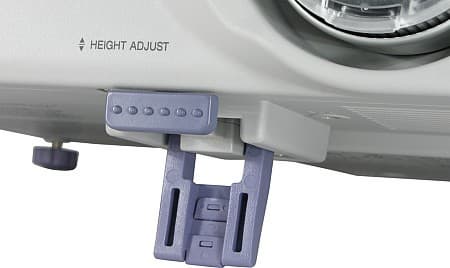

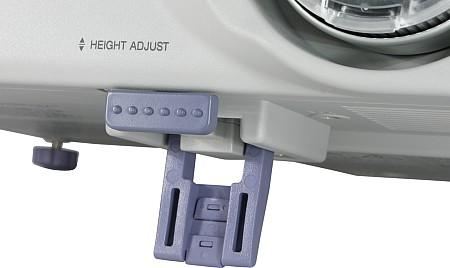

Projector, elevator foot

На практике такой механизм зарекомендовал себя с не лучшей стороны, спасает только наличие регулировки положения объектива относительно матрицы, но об этом позже. На днище проектора имеется 3 металлические втулки с резьбой, предназначенные для крепления кронштейна.

Пульт

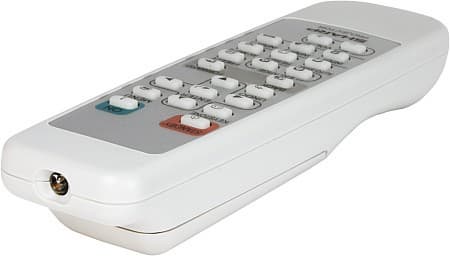

Remote control, general vie

Пульт большой, кнопок много (опять же, одна кнопка для включения проектора, другая — для выключения), все они одинаковые по форме и расположены довольно тесно, найти нужную на ощупь трудно, а в руке пульт лежит как-то некомфортно. Для того чтобы задействовать кнопки FORWARD/BACK, предназначенные для перелистывания слайдов, придется приобрести опциональную приставку AN-MR1EL. В темноте, после яркого света, кнопки слабо фосфоресцируют.

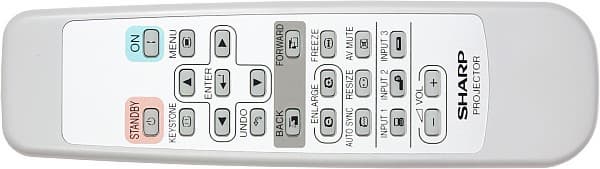

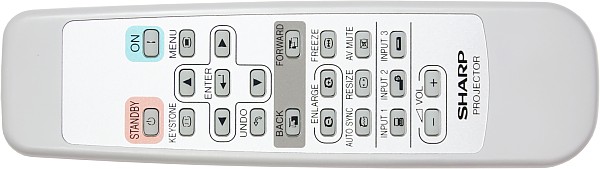

Remote control, top

Меню

Все меню уместилось на 5-ти страницах (последняя страница совсем укороченная — всего два параметра). Ориентироваться помогают цветные иконки, стрелочки и подсказка внизу. Меню намертво прилипает к экрану — даже при изменении параметров, влияющих на цветовой и яркостный баланс, на экран выводится страница меню целиком, загораживая большую часть изображения. Включение режима прозрачности меню (страница Options, параметр Menu Color) несколько облегчает настройку изображения. При перемещении по меню некоторое неудобство доставляет медленная перерисовка страниц — видимо, сказывается насыщенность графикой. Русского языка на странице Language нет.

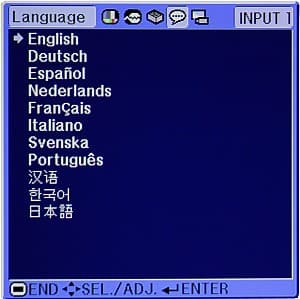

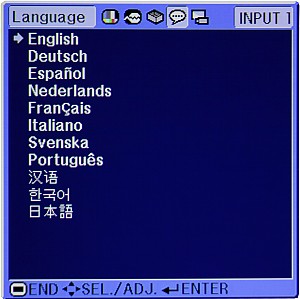

Language Menu

Коммутация

Меньше разъемов — проще подключать.

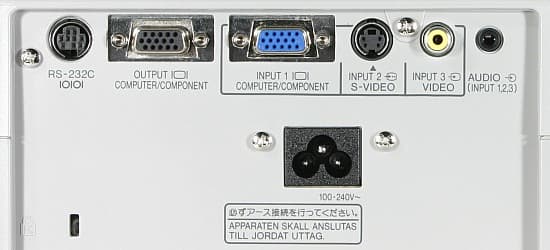

Connector panel

Главное — это не перепутать VGA-вход (синий, совмещен с компонентным) и VGA-выход (серый, для подключения внешнего монитора). У проектора есть еще два видеовхода (S-Video и композитный) и один аудиовход (3,5 мм миниджек), активный при любом способе подключения. Нужный видеовход выбирается кнопкой INPUT на корпусе проектора (перебор по циклу) или кнопками INPUT1-3 пульта. Автоопределения активного входа нет.

Проектором можно управлять по интерфейсу RS232, например с компьютера. Для этого потребуется опциональный кабель-переходник с mini DIN 9 pin на 9-pin D-sub. Список команд и настройки протокола приведены в руководстве.

Управление проекцией

Фокусировка изображения на экране осуществляется вращением ребристого ободка на объективе, а зуммирование — с помощью выступа на внешнем ободе объектива. Быстро и точно настроить положение изображения на экране поможет механизм сдвига объектива относительно LCD-матрицы.

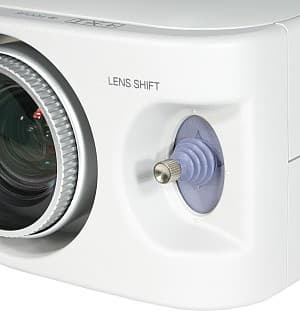

Lens shift lever

Перемещение объектива контролируется с помощью рычажка, имеющего две степени свободы. В использовании этот рычажок гораздо удобнее, чем, например, два колеса (одно для горизонтального сдвига, другое — для вертикального) у кинотеатральных проекторов Sanyo. Одним движением картинка помещается точно в центр экрана. Диапазон перемещения изображения относительно оси объектива составляет максимум 50% от высоты и 30% от ширины изображения.

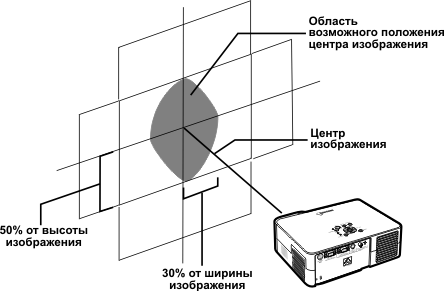

Adjustable range
Диапазон регулировки положения изображения

К сожалению, за такое удобство приходится расплачиваться некоторым снижением надежности блока матрица-объектив, в котором появились подвижные части. Чтобы уменьшить вероятность повреждений при транспортировке проектора рекомендуется вставить между объективом и корпусом специальный фиксатор из жесткого поролона. Не стоит пренебрегать этим правилом, так как объектив слегка выступает из корпуса — дополнительная защита не помешает, даже если проектор переносится в сумке.

Функция ручной коррекции вертикальных трапецеидальных искажений (±35 градусов) вызывается нажатием кнопки KEYSTONE на корпусе проектора или на пульте.

Режимов трансформации изображения 4: NORMAL (изображение выводится на весь экран, с сохранением исходного соотношения сторон), DOT BY DOT (изображение не интерполируется к разрешению матрицы, этот режим доступен только при VGA-подключении); BORDER (то же что и NORMAL, но изображение немного уменьшается, так что по бокам проецируется черная рамка) и режим STRETCH (исходное изображение 4:3 поджимается сверху и снизу до формата 16:9, оптимально для анаморфированных фильмов). Режимы последовательно перебираются с помощью кнопки RESIZE на пульте, быстрый возврат в режим NORMAL — кнопкой UNDO.

Кнопки +/- из группы ENLARGE на пульте позволяют увеличивать изображение до x64, при этом область увеличения сдвигается курсорными кнопками. Проекция изображения на экран и звук временно выключается нажатием на кнопку AV MUTE на пульте, функция стоп-кадра вызывается кнопкой FREEZE.

В странице меню PRJ Mode выбирается тип проекции (проекция фронтальная / на просвет — Front/Rear), режима вертикального отражения нет, т. е. проектор не предназначен для работы вверх ногами.

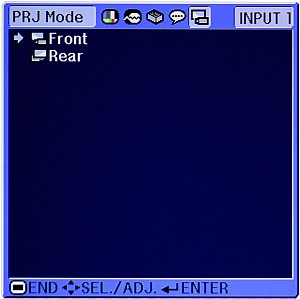

PRJ Mode menu

Проектор среднефокусный, поэтому при фронтальном проецировании может располагаться на линии первого ряда зрителей или за ними.

Настройка изображения

Независимо от типа сигнала и подключения можно настроить контрастность и яркость, отрегулировать цветовой баланс, управляя интенсивностью красного и синего цветов (параметры Red и Blue), выбрать цветовую температуру (от 5500 до 10500 К, всего 6 значений) и один из профилей гамма-коррекции (Standard, Presentation, Cinema и Game).

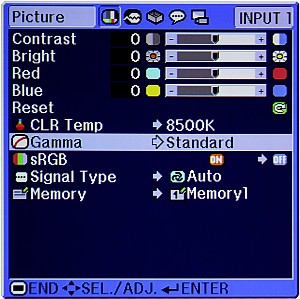

Picture menu

Кроме того, в случае компонентного, S-Video и композитного подключения настраивается насыщенность (Color), оттенок (Tint) и контурная резкость (Sharp). При VGA-подключении проектор можно перевести в режим совместимости с цветовым пространством sRGB, при этом все настройки, кроме контрастности и яркости блокируются. Настройки можно сохранить в 5-ти пользовательских профилях, общих для всех типов подключения. В режиме Memory OFF настройки изображения запоминаются для каждого типа подключения индивидуально. Включение режима Eco Mode (в меню Options) снижает мощность лампы, соответственно яркость изображения также несколько уменьшается.

Дополнительные возможности

Ограничить несанкционированное использование проектора поможет функция Anti-Theft.

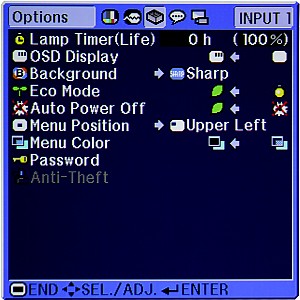

Options menu

Ее активация приводит к тому, что после включения проектора потребуется ввести код из 4-х цифр, иначе не будет ни изображения на экране, ни доступа к настройкам. В свою очередь изменить код или отключить функцию Anti-Theft не получится, если не известен второй пароль из 4-х цифр. В общем, достаточно стойкая защита.

Измерение яркостных характеристик

Измерения светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Результаты измерений для проектора Sharp PG-B10S:

Световой поток
   - нормальный режим1310 лм
   - режим пониженной мощности лампы1150 лм
Равномерность+11,5%, -27%
Контрастность190:1

Световой поток чуть больше паспортного. Неравномерность освещенности экрана удовлетворительная. Контрастность довольно высокая. При проецировании в незатемненном помещении картинка будет выглядеть достаточно сочной и контрастной на экране шириной до 1,7 м. А в затемненной комнате можно использовать экран раза в два шире или включить режим пониженной мощности лампы.

Звуковые характеристики

В режиме нормальной яркости проектор шумит умеренно, при включении режима Eco Mode проектор становится не громче обычного ПК. Встроенный динамик особой громкостью не отличается, но и звук искажает несильно. Его громкость регулируется кнопками +/- из группы VOL пульта или, кода они не отвечают за другие функции, курсорными кнопками вправо-влево на корпусе проектора.

VGA-подключение

Нет никаких претензий к работе проектора при VGA-подключении. Белое и черное поля субъективно воспринимаются равномерными по освещенности и без цветных разводов. С геометрией все в порядке. Сетки пикселей воспроизводятся без артефактов и контрастно. На шкале серого оттенки различимы во всем диапазоне и имеют примерно одинаковую цветовую температуру, зависящую от настроек. Цвета яркие, правильные и насыщенные. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, не превышает 1/2 пикселя.

Функция автоподстройки под параметры VGA-сигнала (по умолчанию запускается при смене видеорежима и включении проектора) работает быстро и точно, ручной подстройки (4 параметра в меню Fine Sync) не требуется.

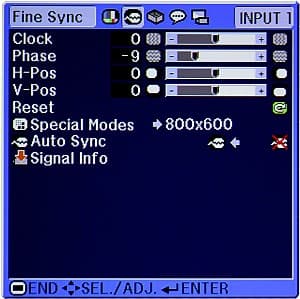

Fine menu

При необходимости эту функцию можно запустить нажатием на кнопку AUTO SYNC на корпусе проектора или на пульте ДУ.

Работа с источником композитного и компонентного видеосигнала

Яркостная четкость (ТВЛ)
композитный530Очень хорошо
S-Video530Очень хорошо
компонентный540Очень хорошо
Цветовая четкость (ТВЛ)
композитный90Средне
S-Video100Средне
компонентный270Отлично

Особой четкостью картинка не отличается, при компонентном подключении различить линии в один пиксель можно, но микроконтраст невысокий. На тестовых таблицах отсутствовали какие-либо артефакты, а детали изображения хорошо различались как на светлых участках, так и в тенях. Цветовой баланс при компонентном подключении правильный, но при S-Video и композитном он оказался немного смещенным в сиреневые оттенки. Попытки его исправить с помощью настроек изображения к хорошим результатам не привели. Смотреть фильмы на этом проекторе можно — пикселизация изображения в глаза не бросается, но все же, для кинотеатрального применения не хватает контрастности, а в случае анаморфных фильмов и разрешения SVGA-матрицы тоже.

Выводы

Sharp PG-B10S — это простой и довольно удобный в использовании LCD-проектор, основным предназначением которого является проведение презентаций. Кинотеатральное применение не противопоказано, но и универсальным этот проектор назвать нельзя.

Достоинства:

  • Очень удобная функция сдвига объектива
  • Достаточно стойкая защита от несанкционированного использования

Недостатки:

  • Нет штатных средств по управлению ходом презентации
  • Неудобный пульт ДУ
  • Повышенная вероятность повредить блок матрица-объектив
  • Нерусифицированное меню


Благодарим компанию «Скан Офис Сервис»
за предоставленный на тестирование проектор Sharp PG-B10S





7 октября 2004 Г.
