LCD-проектор Sanyo PLC-WL2500


С представителем актуальной линейки сверхкороткофокусных проекторов Sanyo, основанным на технологии DLP, мы познакомились в предыдущей статье про Sanyo PDG-DWL2500. Проектор, которому посвящен данный обзор, относится к тому же классу, но основан уже на технологии 3LCD, оснащен оптическим блоком с традиционной схемой, а не с использованием асферичного зеркала, и характеризуется несколько большим проекционным соотношением. Напомним, что проекторы с коротким проекционным расстоянием имеют как минимум два преимущества — экономят рабочее пространство и уменьшают риск ослепления докладчика. Также такие проекторы удобно использовать в ряде особых случаев, например для проекции на интерактивную доску.

Содержание:

Комплект поставки, характеристики и цена

Паспортные характеристики
Технология проецирования 3LCD
Матрица 0,89″, p-Si TFT, 16:10, 3 панели
Разрешение матрицы Wide XGA, 1280×800
Объектив Фиксированное фокусное расстояние, f = 6,68 мм, F1,8
Лампа 230 Вт NSHA
Срок службы лампы 4000 ч (в режиме пониженной яркости)
Световой поток 2500 ANSI лм (яркий режим)
Контрастность 500:1 (full on/full off в режиме Динамическая)
Размер проецируемого изображения, диагональ, 16:10 (в скобках — расстояние до экрана) минимум 152,4 см (63,6 см)
максимум 279,4 см (119,7 см)
Интерфейсы
  • Видеовход, композитный, RCA
  • Видеовход, S-Video, mini DIN 4 pin
  • Видеовход, VGA, mini D-sub 15 pin (совместим с SCART-RGB- и компонентными сигналами)
  • Видеовход, VGA, mini D-sub 15 pin, переключается в режим видеовыхода
  • Видео/аудиовход, HDMI (в. 1.3)
  • Аудиовход, 2×RCA
  • Аудиовход, гнездо 3,5 мм миниджек, 2 шт.
  • Аудиовыход, гнездо 3,5 мм миниджек
  • RS-232C, D-sub 9 pin (m), удаленное управление
  • Проводная сеть Ethernet 100 Base-TX/10 Base-T, RJ-45, удаленное управление
Форматы входного сигнала телевизионные (композитный вход и S-Video): NTSC 3.58, NTSC 4.43, PAL, PAL-M, PAL-N, SECAM
компонентные аналоговые видеосигналы: 480i, 480p, 576i, 576p, 720p, 1080i
аналоговые RGB-сигналы: VGA-WUXGA (640×480—1920×1200@60 Гц)
цифровые (HDMI): VGA-WUXGA (640×480—1920×1200@60 Гц)
Уровень шума 29 дБА (в режиме пониженной яркости)
Встроенная звуковая система Один громкоговоритель, 10 Вт (RMS), диаметр 37 мм
Особенности Гибридный фильтр со сроком службы 4000 ч (в режиме пониженной яркости)
Размеры (ШxВxГ) 350×143,4×383,9 мм (с выступающими частями)
Масса 4,6 кг
Потребляемая мощность (при 200-240 В) 316,2 Вт максимум,
217,3 Вт в режиме пониженной яркости,
7,9 Вт в режиме ожидания с активным сетевым интерфейсом
0,78 Вт в режиме ожидания с выключенным сетевым интерфейсом
Напряжение питания 100-120 / 200-240 В, 50/60 Гц
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) $1841(2)
Ссылка на сайт производителя sanyo.com
Отчеты MonInfo HDMI
VGA
Комплект поставки
  • Проектор
  • Кабели
    • Видео, VGA, mini D-sub 15 pin
    • Питания
  • Крышка на объектив и шнурок
  • ИК-пульт ДУ и два элемента питания ААА для него
  • Краткое руководство пользователя
  • Руководство по безопасности
  • Наклейка о защите PIN-кодом
  • CD-ROM с руководством пользователя

Внешний вид

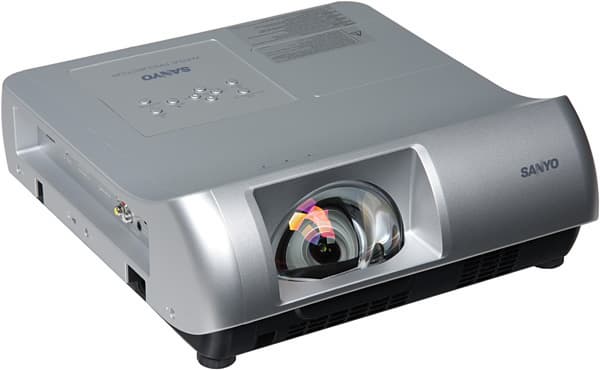

Projector, general view

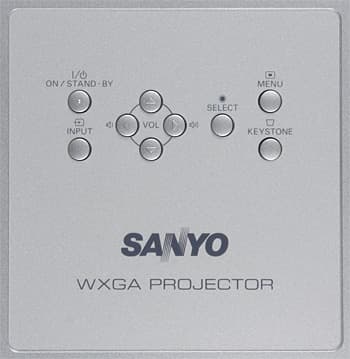

Корпус проектора изготовлен из пластика двух видов: верхняя часть корпуса имеет серебристое покрытие, нижняя часть — матовая черная. На верхней панели находятся кнопки управления, индикаторы состояния и крышка лампового отсека.

Buttons

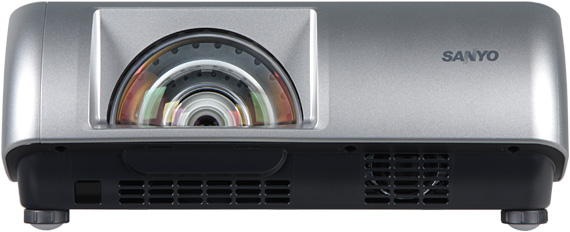

Спереди в нижней части корпуса находятся окошко ИК-приемника, воздухозаборная решетка и решетка, за которой можно увидеть небольшой круглый громкоговоритель.

Front

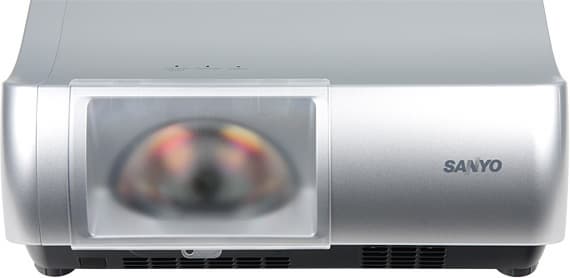

Объектив от пыли защищает крышка из прозрачного пластика, которую можно привязать к корпусу шнурком, входящим в комплект поставки.

Front

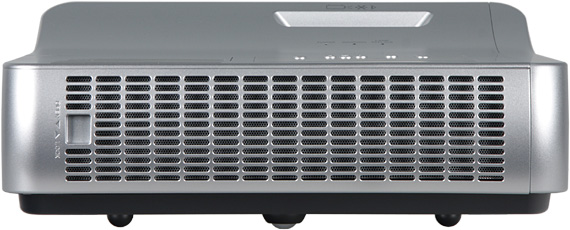

Основная воздухозаборная решетка расположена на задней панели.

Rear

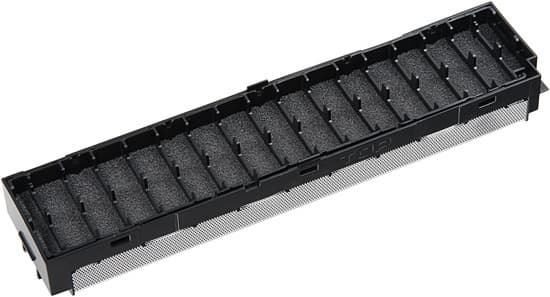

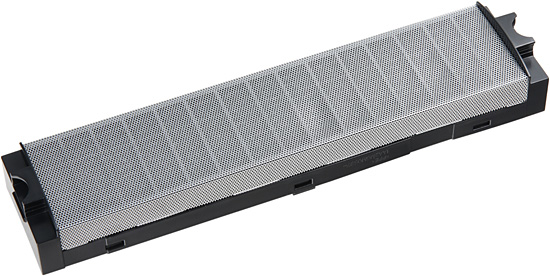

Эта решетка прикрывает сменный трехслойный воздушный фильтр большой площади.

Filtr

Filtr

Внешний слой — это металлическая решетка, внутренние слои изготовлены из специального полимерного фильтрующего материала.

Filtr   Filtr

Фильтр имеет увеличенный срок работы — производитель обещает до 4000 часов в режиме пониженной яркости, этот временной интервал совпадает с заявленным сроком работы лампы в этом же режиме. То есть фильтр и лампу с большой вероятностью можно будет менять одновременно, что упрощает и удешевляет обслуживание проектора. Воздух выдувается через решетку на левом боку.

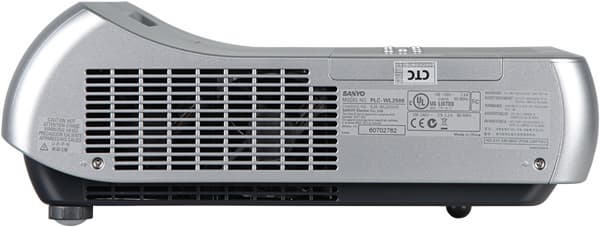

Left

Интерфейсные разъемы расположены в неглубокой нише на боку. Также на правом боку можно обнаружить разъем для замка Кенсингтона, разъем питания и вделанный в корпус стальной штырь, за который проектор можно надежно приковать к чему-нибудь массивному. Две передние выкручивающиеся (на 38 мм) ножки помогут настроить правильное положение проектора при настольном размещении. Для крепления к кронштейну на днище проектора есть четыре резьбовых отверстия.

Пульт

Remote control

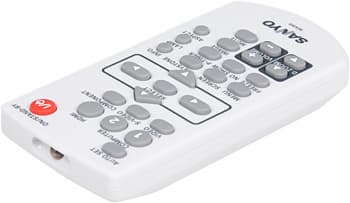

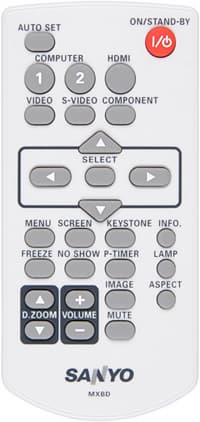

Пульт небольшой (52×18×110 мм, 67 г с элементами питания), он удобно лежит в руке, подписи к кнопкам контрастные и достаточно крупные. Однако сами кнопки небольшие и расположены тесно, что снижает удобство работы. Пульт управляет только проектором с совпадающим кодом (1 или 2), который пользователь может поменять как на пульте, так и на проекторе.

Remote control

Коммутация

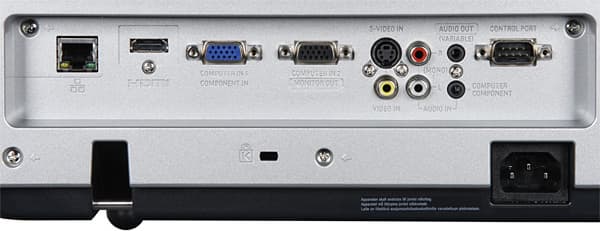

Connectors

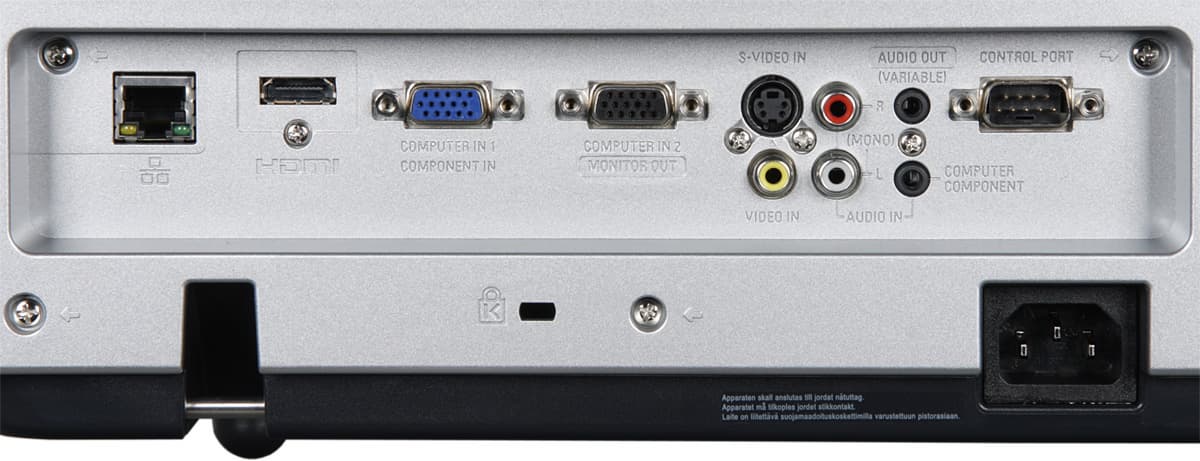

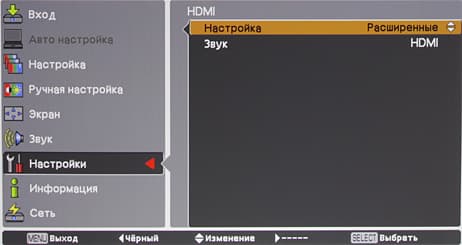

Проектор оснащен типичным для презентационных проекторов набором аналоговых аудио/видео входов плюс HDMI-интерфейсом, принимающим также цифровой звук и, разумеется, совместимым с HDCP. В меню можно указать, что вход HDMI нужно использовать совместно с аналоговым аудиовходом,

OSD

а второй VGA-разъем переключить в режим сквозной передачи видеосигналов, подаваемых на первый VGA-разъем (он совместим с компьютерными сигналами, SCART-RGB и компонентными цветоразностными). Для передачи звука на внешнюю аудиосистему предназначено гнездо миниджек с регулируемым уровнем сигнала. При подключении к этому гнезду встроенный динамик отключается. В сеть передачи данных проектор включается посредством стандартного разъема RJ-45.

OSD

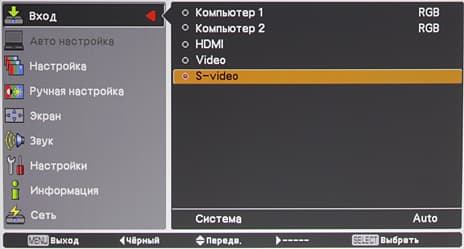

Питание на проектор подается через стандартный трехштырьковый разъем. Источники сигнала выбираются шестью кнопками на пульте, кнопкой на корпусе, а также на первой странице меню.

OSD

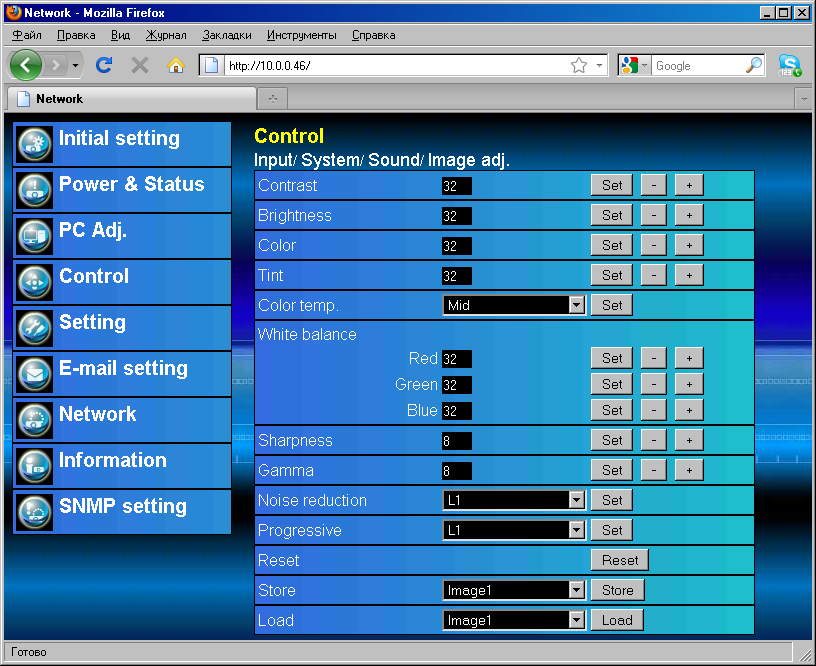

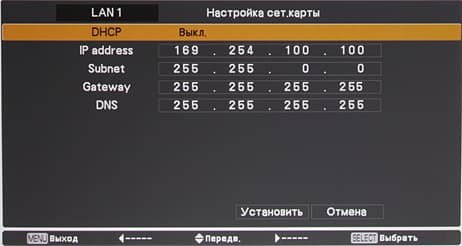

Есть автоматический поиск активного подключения с двумя режимами работы, при желании его можно отключить. Интерфейс RS-232 (стандартный D-Sub 9 pin), видимо, позволяет дистанционно управлять проектором. Для удаленного мониторинга нескольких проекторов и управления ими по сети передачи данных можно применять ПО, использующее команды дистанционного управления по сети спецификации JBMIA PJLink Class 1. С сайта производителя можно скачать программу-менеджер PJ Network Manager (только версия под Windows). Кроме того, контролировать состояние проектора и управлять им можно с помощью любого web-браузера, обратившись к встроенному в проектор HTTP-серверу.

HTTP-сервер

Меню и локализация

Дизайн меню традиционен для проекторов Sanyo. При выборе настройки изображения на экране остается только пара строчек (при этом параметры перебираются стрелками вверх/вниз), что упрощает настройку картинки.

OSD

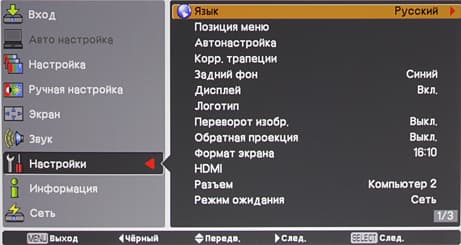

Для меню можно выбрать одно их пяти фиксированных положений на экране. Есть русская версия меню с достаточно адекватным переводом (хотя есть и несколько ошибок).

OSD

Управление проекцией

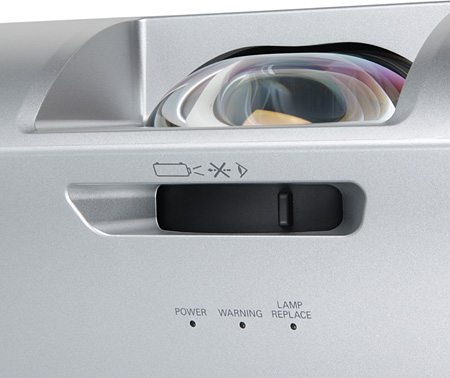

Объектив не имеет трансфокатора, размер проекции можно регулировать только расстоянием до экрана. Фокусировка осуществляется рычагом на объективе, доступным через вырез в корпусе.

Lens

Так как углы падения лучей сильно различаются для нижнего и для верхнего края экрана и значительно отклоняются от перпендикуляра к экрану, то желательно использовать матовые экраны с широким углом рассеяния и ровной поверхностью. Есть функция цифровой коррекции вертикальных трапецеидальных искажений. Кнопка FREEZE «замораживает» изображение, а кнопка NO SHOW — временно приостанавливает проекцию картинки, вместо нее выводится черное поле, которое можно заменить захваченным изображением. Есть несколько режимов геометрической трансформации, а также режим ручного изменения масштаба и положения изображения по обеим осям.

OSD

OSD

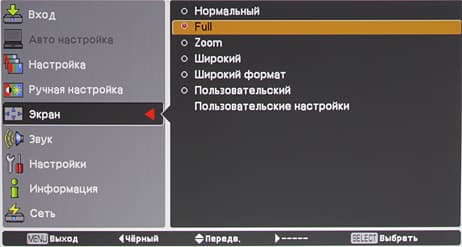

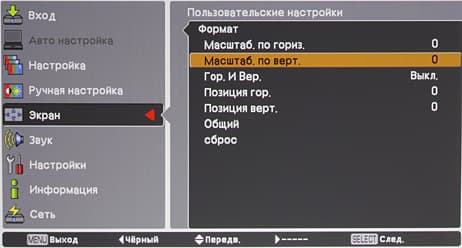

Присутствует функция цифрового увеличения с прокруткой картинки. В меню или кнопкой на пульте можно выбрать формат используемого экрана — 4:3, 16:9 или 16:10, при этом проектор автоматически подгонит изображение под этот формат так, чтобы картинка не выходила за границы экрана. Доступность режимов зависит от вида сигнала и типа подключения.

Настройка изображения

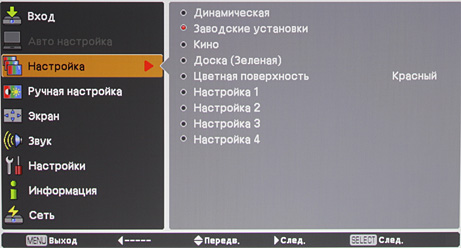

В проекторе есть несколько предустановленных профилей, включая оптимизированные для проекции на цветные однотонные поверхности, и четыре пользовательских профиля.

OSD

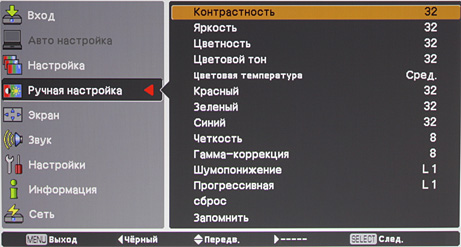

Изображение настраивается с помощью стандартного набора настроек.

OSD

Настройки изображения запоминаются для каждого типа подключения. Лампу проектора можно перевести в экономичный менее яркий режим, уменьшив заодно шум от системы вентиляции и замедлив старение лампы.

Дополнительные возможности

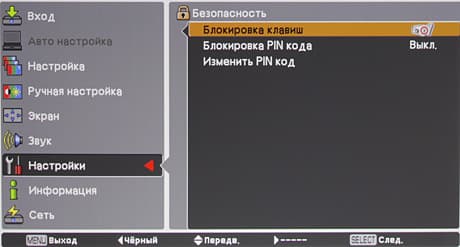

Ограничить несанкционированное использование проектора призваны функции блокировки кнопок на самом проекторе или на пульте и защиты паролем.

OSD

При активации парольной защиты использовать проектор по назначению можно будет только после ввода пароля из 4 цифр (пароль запрашивается при каждом включении или только после перерыва в подаче питания). Процедура сброса парольной защиты в руководстве не описана. Можно захватить проецируемое изображение и использовать его как заставку при включении или при временном выключении проекции.

OSD

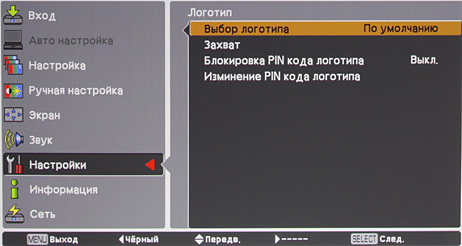

От неавторизованного изменения заставки предохранит защита паролем из 4 цифр. Есть отключаемая функция сбережения энергии, автоматически выключающая проектор или только лампу после заданного (1—30 мин) периода отсутствия сигнала. При активации режима Автозапуск подача питания сразу включит проектор. Проектор может отображать субтитры, предаваемые в NTSC-сигнале. Есть таймер презентации с прямым или обратным отсчетом.

OSD

Звуковые характеристики

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Проектор для своего класса шумит умеренно.

Режим Уровень шума, дБА Субъективная оценка
Высокой яркости 41 Умеренно громко
Пониженной яркости 34 Очень тихо

Встроенный динамик относительно громкий, искажения звука становятся очень заметными только на максимальной громкости.

Тестирование видеотракта

VGA-подключение

Основное тестирование проходило в разрешении 1280 на 800 пикселей и вертикальной частоте обновления экрана 60 Гц. Результат работы автоподстройки пришлось слегка подправить. Сетки через один пиксель выводятся четко. Цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. Шкала серого не имеет заметных вариаций цветового тона. Слабые градации на шкале серого различимы в диапазоне от 2 до 255.

DVI-подключение

Белое и черное поля немного светлее в нижней центральной части экрана. Однако связано это может быть и с тем, что используемый нами экран имеет незначительную направленность отражения, поэтому в верхней части и к углам изображение теряет в яркости. Равномерность по цветовому тону хорошая. Геометрия практически идеальная. На нашем натяжном экране мы не смогли выявить никакого искривления линий шаблона. Сетки через один пиксель выводятся четко. Цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, не превышает 1/3 пикселя. Шкала серого не имеет значительных вариаций цветового тона. Слабые градации на шкале серого различимы почти во всем диапазоне.

HDMI-подключение

HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Поддерживаются режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Сигнал 1080p при 24 кадр/с проектор принимает, но выводит со смешением соседних кадров. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются (неустранимый завал в тенях не выходит за безопасные границы). Яркостная и цветовая четкости очень высокие и определяются только физическим разрешением проектора и разрешением входного сигнала.

Работа с источником композитного и компонентного видеосигнала

Четкость изображения хорошая. Тестовые таблицы с градиентами цветов и со шкалой серого не выявили каких-либо артефактов изображения. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются (завал в тенях не выходит за безопасные границы).

Функции обработки видеосигнала

В случае чересстрочных сигналов работа функции прогрессивного преобразования зависит от значения установки Прогрессивная. При Выкл. — картинка выводится по полям, при L1 только для неподвижных частей изображения кадр составляется из двух полей, при L2 кадр всегда составляется из полей, но любое движение сопровождается обязательной «расческой», при Пленка проектор пытается полностью восстановить исходный кадр, что в большинстве случаев ему удается для чередования полей 3-2, но в случае чередования 2-2 изображение чаще выводится по полям. При масштабировании из низких разрешений выполняется некоторое сглаживание границ объектов. Функция шумоподавления работает неагрессивно, не доводя процесс улучшения картинки до появления артефактов.

Измерение яркостных характеристик

Так как свет от проектора падает на экран под очень острым углом, то мы не смогли использовать наш люксметр для определения светового потока, равномерности освещенности и контрастности по методике ANSI. Вместо этого мы расположили датчик люксметра примерно по центру экрана. Используя значения освещенности в этой точке, в режиме максимальной яркости и при выборе профиля Динамическая, для светового потока мы получили оценку в 2320 лм, контраст при выводе шахматного поля равен 120:1 и контраст full on/full off равен 580:1 в режиме высокой яркости и 400:1 в режиме низкой яркости. Такая разница вызвана тем, что в режиме высокой яркости работает не отключаемая динамическая подстройка яркости лампы — для темных сцен яркость лампы понижается. График ниже показывает, как меняется яркость ламы при переключении с черного поля на белое.

Lamp

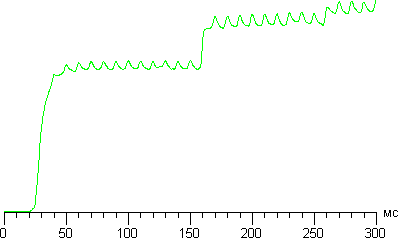

Видно, что примерно за 250 мс яркость ступенчато возрастает до максимума. При просмотре материала при чередовании сцен с различающейся яркостью иногда можно заметить неестественные скачки яркости.

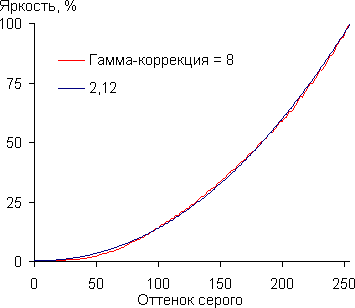

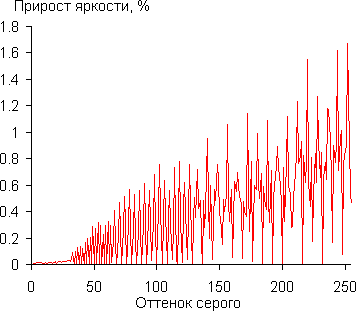

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) в предустановленном режиме. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами.

Gamma

Тенденция роста прироста яркости сохраняется во всем диапазоне, но далеко не каждый следующий оттенок ярче предыдущего. Реальное количество градаций меньше 256. Гамма-кривая идет близко к аппроксимирующей функции с показателем 2,12, что немного меньше стандартного значению 2,2:

Gamma

В режиме высокой яркости потребление электроэнергии составило 278 Вт, в режиме пониженной яркости — 210 Вт, в режиме ожидания — 7,6 Вт при включенном сетевом интерфейсе и 0,9 Вт при выключенном.

Определение времени отклика и задержки вывода

При вычислении времен отклика пришлось сгладить высокочастотную модуляцию лампы, что, возможно, привело к некоторому увеличению времен отклика. Время отклика при переходе черный-белый-черный составило 16,6 мс (13,7 вкл. + 2,9 выкл.). Для полутоновых переходов среднее суммарное время отклика составило 19,1 мс.

Задержка вывода изображения относительно ЭЛТ-монитора при HDMI(DVI)-подключении составила около 19 мс. При VGA-подключении задержка равна 13 мс. Такая задержка практически неощутима.

Оценка качества цветопередачи

Для оценки качества цветопередачи мы использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.1).

Цветовой охват немного меньше sRGB:

Gamut

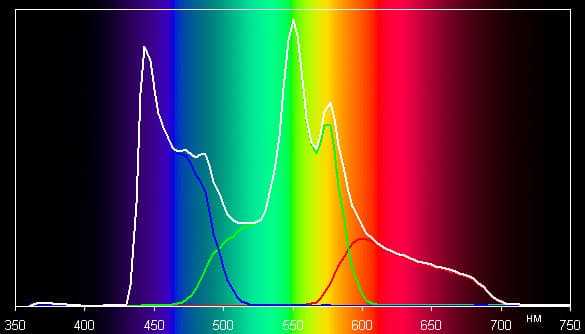

Ниже приведен спектр белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

Spectrum

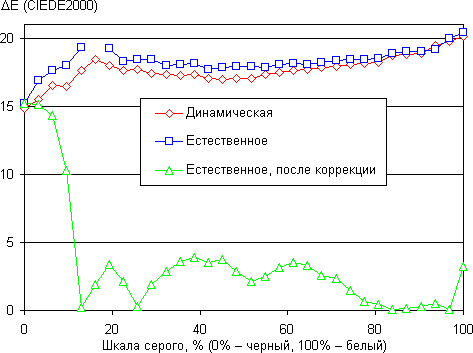

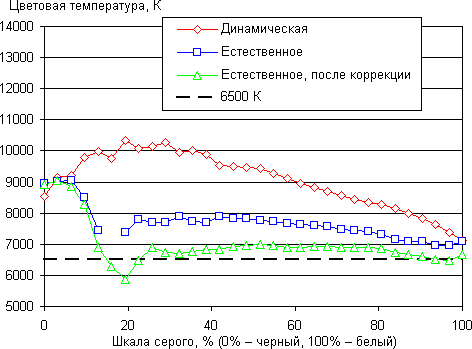

Цветовой баланс ближе всего к стандартному при выборе режима Естественное. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) для режимов Динамическая, Естественное и Естественное после ручной коррекции усиления трех основных цветов:

CCT

DE

Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Видно, что ручной коррекцией удалось существенно улучшить цветопередачу, но очевидно, что этот проектор оптимизирован скорее для получения высокой яркости, чем для достижения точной цветопередачи.

Выводы

Проектор Sanyo PLC-WL2500 принадлежит к классу сверхкороткофокусных проекторов, но при этом имеет относительно небольшие габариты и вес и характеризуется довольно большим световым потоком в 2500 лм. Оснащенность интерфейсами и функциональность не сильно отличаются от типичных в данном классе. Впрочем, одно свойство выделяет проектор Sanyo PLC-WL2500 — это практически отсутствующие искажения геометрии проекции, тогда как сверхкороткофокусные проекторы обычно имеют более или менее заметные бочкообразные искажения.

Достоинства:

  • Сверхмалое расстояние проекции
  • Практически идеальная геометрия проекции
  • Длительные сроки службы лампы и воздушного фильтра
  • Возможность контроля и управления по сети
  • Русифицированное меню

Недостатки:

  • Значимых нет


Благодарим компанию CTC CAPITAL
за предоставленный на тестирование проектор Sanyo PLC-WL2500


Экран Draper Ultimate Folding Screen 62″×83″ предоставлен компанией CTC CAPITAL
Blu-ray-плеер Sony BDP-S300 предоставлен компанией SONY Electronics
