Мультимедийный DLP-проектор Acer K11


Впервые мы увидели проектор Acer K11 на выставке IFA 2010. В итоговом репортаже его, правда, не оказалось: видимо, из-за обилия моделей проекторов со светодиодными источниками небольшой и черный Acer K11, к тому же демонстрировавшийся в нерабочем состоянии, просто затерялся. Но справедливость будет восстановлена — вот как он выглядел на стенде Acer:

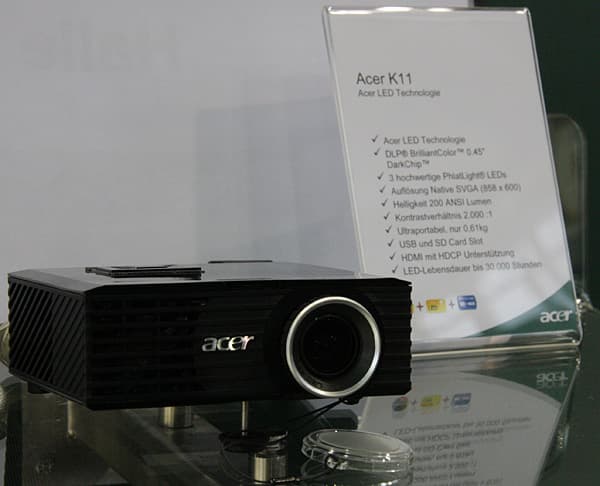

Мультимедийный DLP-проектор Acer K11 на выставке IFA 2010

Содержание:

Комплект поставки, характеристики и цена

Паспортные характеристики
Технология проецирования DLP, один чип DMD
Матрица 0,45″, DarkChip
Разрешение матрицы 858×600
Объектив Фиксированный, F2,2, f = 19,5 мм
Тип источника света Три светодиодные сборки PhlatLight PT-39
Срок службы источника света 30 000 ч
Световой поток 200 ANSI лм
Контрастность 2000:1
Размер проецируемого изображения, диагональ (в скобках — расстояние до экрана) минимум 0,38 м (0,64 м)
максимум 2,03 м (3,4 м)
Интерфейсы
  • Видео/аудиовход, HDMI
  • Видеовход, VGA, mini D-sub 15 pin, совместим с компонентными сигналами
  • Стереофонический аудио и композитный видеовход, 4-контактное гнездо миниджек 3,5 мм
  • USB-порт, тип А, чтение с внешних накопителей (FAT32)
  • Слот для карт SD (SDHC, FAT32)
Форматы входного сигнала телевизионные (композитный): NTSC 3.58, NTSC 4.43, PAL, PAL-M, PAL-N, SECAM
компонентные аналоговые видеосигналы Y/Cb/Cr (Y/Pb/Pr): 480i, 480p, 576i, 576p, 720p, 1080i, 1080p@50/60 Гц
аналоговые RGB-сигналы: VGA—1080p (640×480—1920×1080)
цифровые сигналы (HDMI): 480i, 480p, 576i, 576p, 720p, 1080i, 1080p@50/60 Гц, 640×480—1920×1080
Уровень шума Нет данных
Встроенная звуковая система Один громкоговоритель
Встроенный мультимедийный плеер — поддержка воспроизведения
  • графических файлов JPEG, BMP
  • аудиофайлов MP3, WAV (PCM/ADPCM), WMA, OGG
  • видеофайлов в контенерах AVI, MOV, MP4, 3GP; формата MJPEG, MJPEG4 (H.264/H.263)
Особенности
  • Цифровая коррекция вертикальных трапецеидальных искажений
  • Разъем для замка Кенсингтона
  • Штативное гнездо
Размеры (Ш×В×Г) 122×42,5×116 мм
Масса 550 г
Потребляемая мощность 83 Вт (110 В), менее 1 Вт в режиме ожидания
Напряжение питания (внешний БП) 100-240 В, 50-60 Гц
Отчеты MonInfo HDMI
VGA
Комплект поставки
  • Проектор с крышкой на объективе
  • VGA-видеокабель (mini D-sub 15 pin на mini D-sub 15 pin)
  • Кабель питания
  • ИК-пульт ДУ и элемент питания CR2025 для него
  • CD-ROM c инструкциями по эксплуатации на нескольких языках, pdf-файлы, есть на русском языке, 2 шт.
  • Краткое руководство пользователя, есть на русском языке
  • Блок питания (100-240 В/50-60 Гц на 19 В, 4,7 A, 90 Вт)
  • Чехол
  • Кабель-переходник со штекера миниджек 3,5 мм на 3 штекера RCA
  • Кабель — штекер миниджек 3,5 мм на штекер миниджек 3,5 мм
Ссылка на сайт производителя www.acer.ru
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) Н/Д(1)

Внешний вид

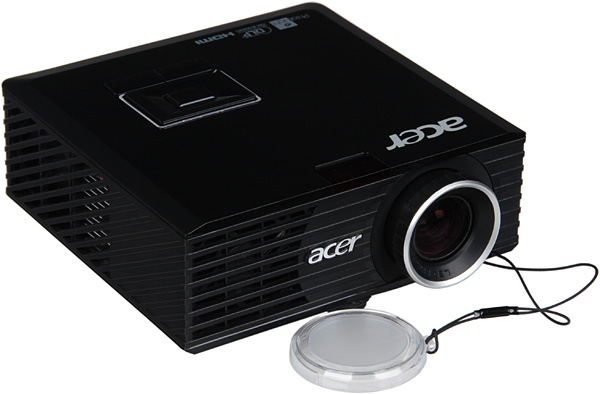

Мультимедийный DLP-проектор Acer K11, общий вид

Проектор небольшой и легкий. Его корпус изготовлен из черного пластика, при этом только верхняя и нижняя панели имеют зеркально-гладкую неустойчивую к появлению царапин поверхность, остальные плоскости — матово-черные. На верхней панели находятся логотипы, окошко единственного ИК-приемника, кнопки управления, одна из которых — кнопка включения/выключения — подсвечивается индикатором состояния (неярко светится красным в режиме ожидания, и неярко синим — при работе).

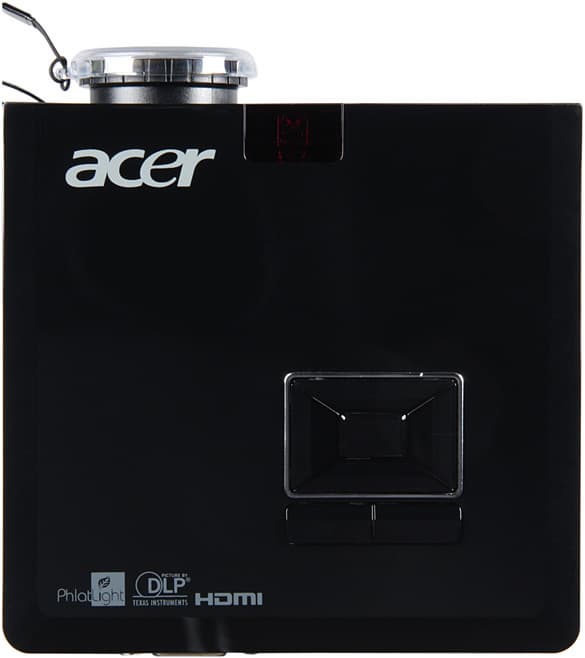

Мультимедийный DLP-проектор Acer K11, вид сверху

С трех сторон — по бокам

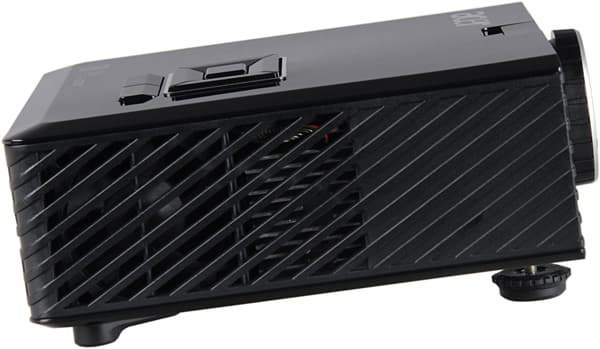

Мультимедийный DLP-проектор Acer K11, правый бок

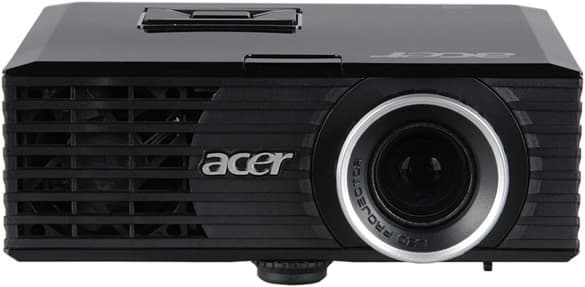

и спереди — имеются вентиляционные решетки.

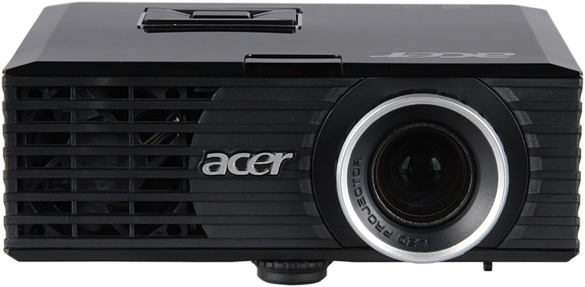

Мультимедийный DLP-проектор Acer K11, вид спереди

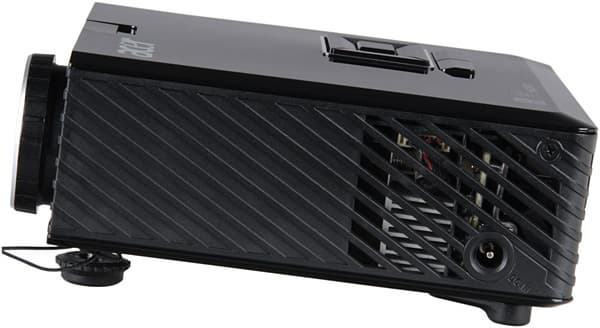

Разъем питания — на левом боку.

Мультимедийный DLP-проектор Acer K11, левый бок

На задней панели — решетка крохотного громкоговорителя, ниша с интерфейсными разъемами, разъем для замка Кенсингтона, и, в самом низу, слот для карт памяти SD.

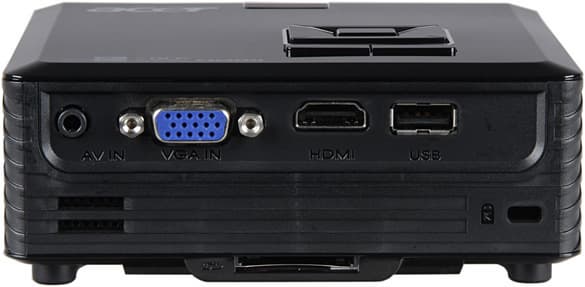

Мультимедийный DLP-проектор Acer K11, вид сзади

Объектив защищает крышечка из матового полупрозрачного пластика, привязанная шнурком к корпусу проектора. Передняя ножка вывинчивается из корпуса (примерно на 12 мм), что позволяет приподнимать переднюю часть проектора. На днище можно обнаружить штативное гнездо (металлическая втулка), соответственно, как вариант проектор можно устанавливать на фотоштатив.

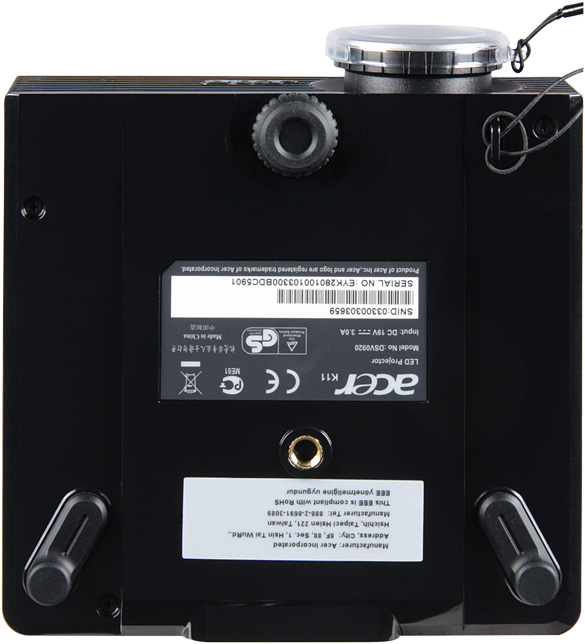

Мультимедийный DLP-проектор Acer K11, вид снизу

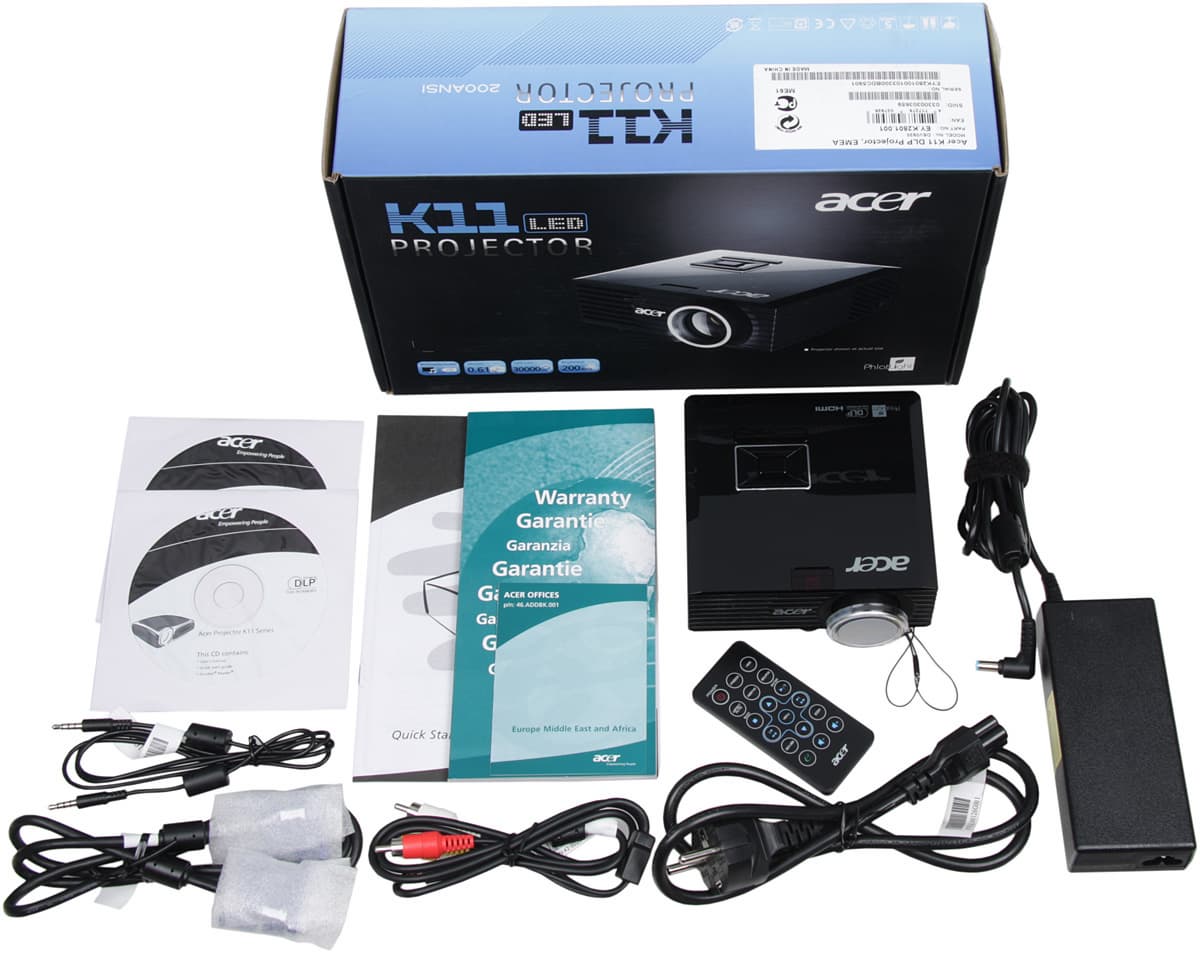

В комплекте есть чехол, но нам он не достался.

Мультимедийный DLP-проектор Acer K11, комплект поставки

Пульт

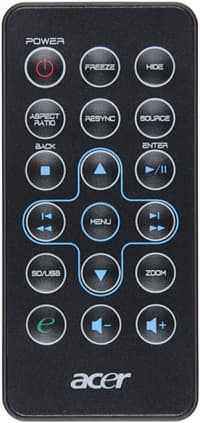

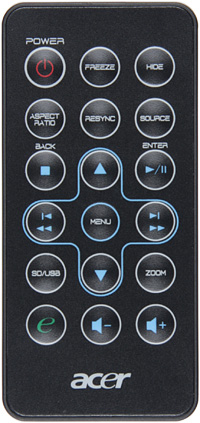

Мультимедийный DLP-проектор Acer K11, пульт ДУ

Пульт крохотный. Обозначения кнопок выполнены мелким дизайнерским шрифтом, в котором буквы сливаются друг с другом. В итоге надписи на пульте практически не читаемые. Кнопки-пупырышки очень сложно находить на ощупь. Вердикт однозначный — пульт неудобный. Направлять пульт нужно сверху на окошко ИК-приемника, по отражению с экрана пульт не работает, что тоже не доставляет особого удобства. Кнопка e на пульте предоставляет быстрый доступ к выбору профиля, настройкам таймера или к функциям управления питанием (по выбору).

Мультимедийный DLP-проектор Acer K11, меню

Коммутация

Честь и хвала инженерам Acer за то, что они оснастили эту кроху стандартными разъемами. Четырехконтактное гнездо миниджек 3,5 мм, через которое вводится аналоговый звук и композитное видео потребует кабеля-переходника, но, во-первых, такой кабель входит в комплект поставки, во-вторых, при желании соответствующий разъем или готовый переходник можно будет найти. А в остальном красота — стандартные разъемы VGA, HDMI и USB. Никаких тебе мини и микроверсий или специальных миниатюрных разъемов.

VGA-вход совместим с компонентными цветоразностными сигналами, но опять же найти соответствующий кабель-переходник на 3 RCA труда не составит. Опционально может поставляться переходник для подключения к проектору iPod и /iPhone. Есть отключаемый автоматический поиск активного входа. Вот чего нет, так это аудиовыхода. К каким последствия это приводит, мы обсудим ниже. К USB-порту можно подключать USB-накопители. Поддерживается, видимо, только FAT(32), и читается только первый раздел или первая карта в случае мультиформатного картовода. Питания на порте не хватает для работы типичного USB HDD с диском 2,5 дюйма.

Проектор имеет внешний блок питания. БП немаленький — как от ноутбука средней мощности, и к тому же к нему прилагается толстый кабель (но хоть короткий) с полноценной евровилкой. При работе проектора на максимальной яркости блок питания заметно греется.

Меню и локализация

В меню используется ровный шрифт без засечек, но размер буковок мелковат, что снижает читаемость. Навигация не очень удобная, на команды с пульта проектор реагирует с некоторой задержкой, что слегка раздражает. При настройке параметров изображения меню остается на экране, что несколько затрудняет оценку происходящих изменений. Можно выбрать одно из пяти положений меню на экране.

Мультимедийный DLP-проектор Acer K11, меню

Есть русская версия экранного меню. Перевод на русский язык в целом адекватный, но есть и огрехи. Интерфейс мультимедийного плеера также переведен, хотя там буковки кривоваты.

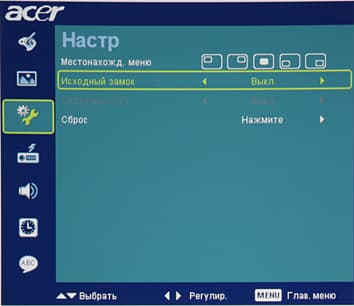

Мультимедийный DLP-проектор Acer K11, меню

При работе с USB-накопителями или SD-картами кириллица в названиях файлов и папок отображается корректно. Теги из аудиофайлов частично отображаются, русские должны быть в кодировке Unicode (UTF-8). В напечатанном кратком руководстве есть раздел на русском языке, а на прилагаемых CD-ROM есть русские версии руководств в виде PDF-файлов. Русскоязычный сайт в домене ru присутствует, весь такой зеленый и подвижный, но малоинформативный.

Управление проекцией

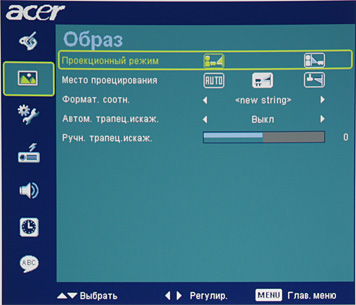

Фокусное расстояние фиксированное и не меняется. Проекция направлена вверх, так что нижняя граница изображения находится выше оси объектива (сдвиг вверх равен примерно 64% от высоты проекции). Фокусировка изображения на экране производится вращением кольца на объективе. Разрешение на 58 пикселей шире VGA, т. е. в любом случае нужно как-то подстраивать картинку. Соответственно, есть несколько режимов геометрической трансформации: Авто — увеличение до ближайшей границы с сохранением исходных пропорций; 4:3 — приведение к формату 4:3; 16:9 — приведение к формату 16:9, картинка вписана по ширине, сверху и снизу — черные полосы; Полное — принудительный вывод на всю область проекции (в русской версии меню этот режим ошибочно называется <new string>). Есть функция автоматической коррекции вертикальных трапецеидальных искажений (±40°), но такую коррекцию можно выполнить и вручную.

Мультимедийный DLP-проектор Acer K11, меню

Доступна функция цифрового увеличения. Кнопка FREEZE включает режим стоп-кадра, а кнопка HIDE временно выключает проекцию. Проектор допускает настольное и потолочное размещение и может работать как в режиме фронтальной проекции, так и на просвет.

Настройка изображения

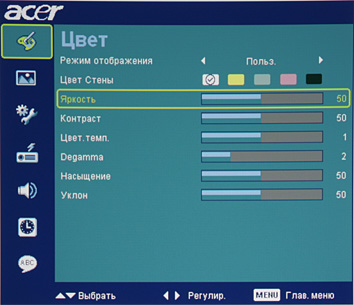

В проекторе есть несколько предустановленных профилей с фиксированными значениями настроек изображения и один пользовательский профиль, который можно создавать на основе предустановленного профиля. Также проектор автоматически запоминает некоторые настройки изображения для каждого источника сигнала. Выбором правильного цвета в списке Цвет Стены включается коррекция цветового баланса при проекции на поверхность, цвет которой отличается от белого.

Мультимедийный DLP-проектор Acer K11, меню

Дополнительные возможности

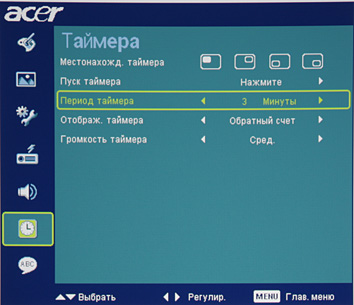

Таймер (с прямым или обратным отсчетом) поможет докладчику контролировать время выступления.

Мультимедийный DLP-проектор Acer K11, меню

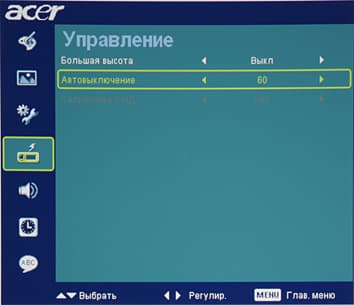

Есть функция автоматического отключения проектора после заданного интервала отсутствия сигнала.

Мультимедийный DLP-проектор Acer K11, меню

Проектор может показывать текстовые субтитры, передаваемые с некоторыми видами видеосигнала.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Результаты измерений для проектора Acer K11:

ПрофильСветовой поток
Яркий 187 лм
Презентация 171 лм
Стандарт 158 лм
Видео 126 лм
Изображение 130 лм
Игра 145 лм
Равномерность
+13%, −29%
Контрастность (профиль Яркий)
837:1

Максимальный световой поток немного меньше заявленных 200 лм. В полной темноте такой яркости хватает для проекции на экран шириной где-то до 1,5 или чуть больше метров. Равномерность освещенности белого поля приемлемая. Контрастность очень высокая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т. н. контрастность full on/full off.

Профиль Контрастность full on/full off
Яркий 1575:1
Презентация 1560:1
Стандарт 1570:1
Видео 1590:1
Изображение 1410:1
Игра 1565:1

Контрастность немного ниже заявленных 2000:1. В отличие от типичного одночипового DLP-проектора в данном проекторе нет вращающегося светофильтра, вместо него и лампы используются три светодиодные сборки PhlatLight PT-39 компании Luminus Devices (красная, зеленая и синяя). В обычных офисных DLP-проекторах свет от лампы проходит через вращающийся светофильтр, в котором помимо красного, зеленого и синего сегментов есть прозрачный и/или сегменты других цветов. За счет этих дополнительных сегментов в ярких режимах увеличивается яркость белых полей. В режимах, для которых важна цветопередача, а не яркость, дополнительные сегменты не используются, но так как на момент их прохождения DMD-матрица отклоняет световой поток в ловушку, то в итоге в этих режимах сильно падает как яркость, так и контрастность изображения. Светодиодные источники позволяют применять гибкий подход. В ярких режимах вводится аналог прозрачного сегмента — включаются все три светодиода (или сборки), в режимах с правильной цветопередачей — последовательно включаются красный, зеленый и синий источники. В результате яркость и контраст в этих режимах уменьшается незначительно. Для иллюстрации приведем зависимость яркости от времени в режимах Яркий (период белого цвета самый длинный) и Видео (период белого света отсутствует):

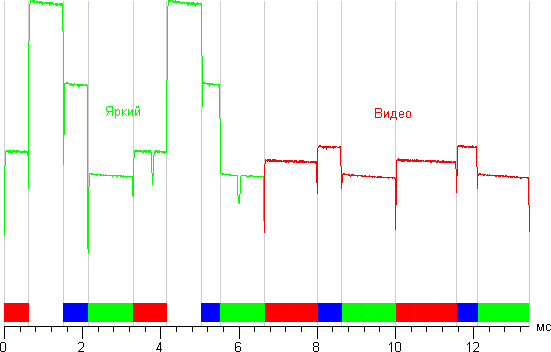

Мультимедийный DLP-проектор Acer K11, зависимость яркости от времени в режимах Яркий и Видео
Цветные прямоугольники в нижней части графика соответствуют периодам монохромного излучения соответствующего цвета.

Фактически максимальная цветовая яркость этого проектора составляет 126 лм.

Анализ зависимостей яркости от времени показал, что частота чередования цветов составляет 300 Гц (при входном сигнале с 60 Гц вертикальной частоты). Это довольно большая частота (соответствует 5-скоростному светофильтру), однако эффект радуги все же присутствует.

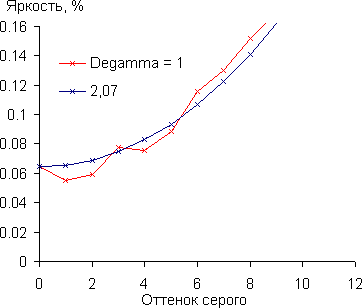

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Degamma. На графике ниже приведены полученные гамма-кривые (в подписях первое число соответствует значению параметра Degamma, число в скобках — показатель аппроксимирующей степенной функции):

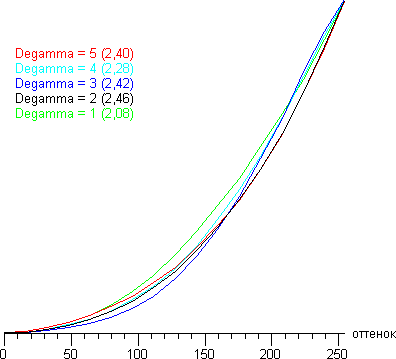

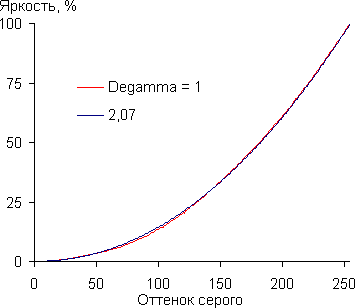

Мультимедийный DLP-проектор Acer K11, гамма-кривые

По показателю реальная гамма-кривая ближе всего к стандартной при значении Degamma = 4, но степенная функция лучше аппроксимирует гамма-кривую при Degamma = 1, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) именно при этом значении. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

Мультимедийный DLP-проектор Acer K11, гамма-кривые

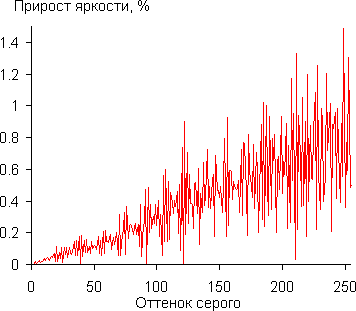

Рост прироста яркости в целом равномерный, но разброс в приросте довольно большой. В тенях пара оттенков, самых близких к черному, неотличима по яркости от черного цвета:

Мультимедийный DLP-проектор Acer K11, гамма-кривые

Заметим, что все оттенки формируются с помощью динамического смешения цветов, поэтому неразличимость по яркости еще не означает неразличимость границы между оттенками. Аппроксимация полученной гамма-кривой дала показатель 2,07, при этом аппроксимирующая показательная функция несильно отклоняется от реальной гамма-кривой:

Мультимедийный DLP-проектор Acer K11, гамма-кривые

Звуковые характеристики

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Уровень шума и потребляемая мощность зависят от текущего режима (от выбранного профиля) и температуры окружающего воздуха. В тестовой комнате было 24°, при этой температуре в некоторых режимах шум от системы охлаждения периодически изменялся, в этих случаях в таблице приведены нижний и верхний пределы.

Профиль Уровень шума, дБА Субъективная оценка Потребление электроэнергии, Вт
Яркий 38 Тихо 77,8
Презентация 38 Тихо 70,3
Стандарт 38 Тихо 65,8
Видео 34 Очень тихо 53,8
Изображение 37-39 Тихо 60,6
Игра 37-39 Тихо 60,7

С точки зрения использования в офисе проектор является относительно тихим, но стоит учитывать тот факт, что из-за малого размера проекции зрителям поневоле придется сидеть близко к проекторы и типичные 38 дБА уже могут немного мешать. При выключении проектора вентилятор останавливается только через 100 секунд, а на рабочую яркость проектор выходит примерно за 20 секунд.

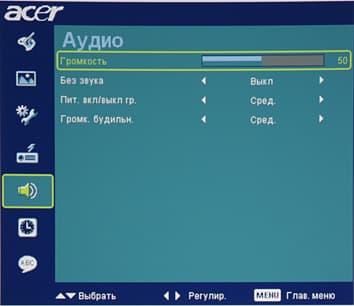

Мультимедийный DLP-проектор Acer K11, меню

Встроенный динамик очень тихий и сильно искажает звук. Фактически звуки хоть как-то слышно только в режиме Видео, в остальных режимах можно различить только самые громкие звуки, другие заглушаются шумом от системы охлаждения.

Тестирование видеотракта

VGA-подключение

Тестирование в основном проводилось при разрешении VGA-сигнала в 800 на 600 пикселей и вертикальной частоте обновления в 60 Гц. Результат работы функции автоподстройки под параметры VGA-сигнала в случае удобных изображений не требует ручной коррекции. Белое и черное поля не содержат цветовых примесей. Геометрия хорошая, прогиб верхней и нижней границы составляет 2-3 мм на 1 м ширины. Равномерность фокусировки хорошая. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, в целом незначительная, и только в одном углу доходит до 0,5 пикселя. В режимах 1:1 сетки пикселей воспроизводятся четко и без артефактов. На шкале серого оттенки различимы от 0 до 255, вариация цветовой примеси на шкале серого незначительная. Тонкие цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. Поддерживаются как минимум все распространенные разрешения сигнала от 800 на 600 до 1360 на 768 пикселей.

DVI-подключение

Для тестирования DVI-подключения мы использовали кабель-переходник с DVI на HDMI. Все сказанное про VGA подключение можно распространить и на цифровой способ коммутации.

Работа с бытовым плеером

Работа с источниками композитного и компонентного видеосигнала, а также при HDMI-подключении проверялась с использованием Blu-ray-плеера Sony BDP-S300. Поддерживаются режимы 480i, 480p, 576i, 576p, 720p, 1080i и, при HDMI-подключении — 1080p@24/50/60 Гц. Есть реальная поддержка режима 1080p при 24 кадр/с (при этом цвета чередуются с частотой 300 Гц). Четкость определяется разрешением матрицы проектора. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются (завал в тенях не выходит за безопасные границы). В случае чересстрочных сигналов «правильный» деинтерлейсинг выполняется только для неподвижных мир, однако для фрагментов фильмов, требующих преобразование 3-2, проектор правильно восстанавливал кадр из исходных полей. Сигнал 1080i всегда выводится по полям. В проекторе, видимо, есть неотключаемая функция подавления видеошумов, которая работает без особых артефактов.

Определение задержка вывода изображения

Задержка вывода изображения относительно ЭЛТ-монитора составила около 9,4 мс при VGA-подключении, и 10,4/18,7 мс при HDMI(DVI)-подключении (проектор как первичный/вторичный монитор). Такую задержку ощутить очень сложно.

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.1).

Цветовой охват зависит от выбранного профиля. При Яркий охват очень широкий, цвета пересыщены и не натуральные:

Мультимедийный DLP-проектор Acer K11, цветовой охват

При выборе других профилей охват чуть поджимается, цвета становятся ближе к естественным:

Мультимедийный DLP-проектор Acer K11, цветовой охват

И только при выборе профиля Изображение охват уменьшается до границ sRGB:

Мультимедийный DLP-проектор Acer K11, цветовой охват

Ниже приведены спектры для белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов) для трех профилей:

Мультимедийный DLP-проектор Acer K11, спектр без оптического фильтра

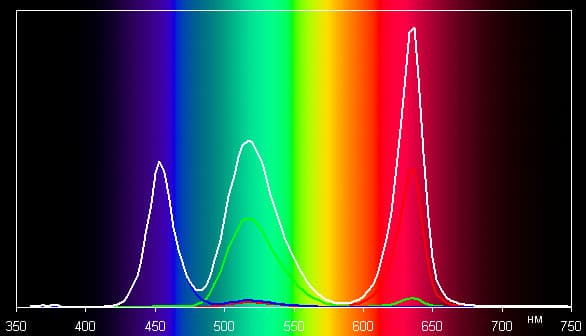

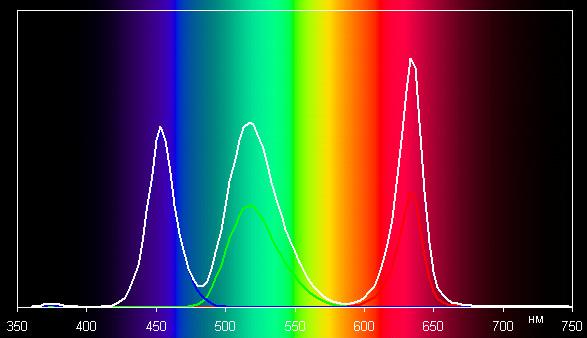

Профиль Яркий.

Мультимедийный DLP-проектор Acer K11, спектр без оптического фильтра

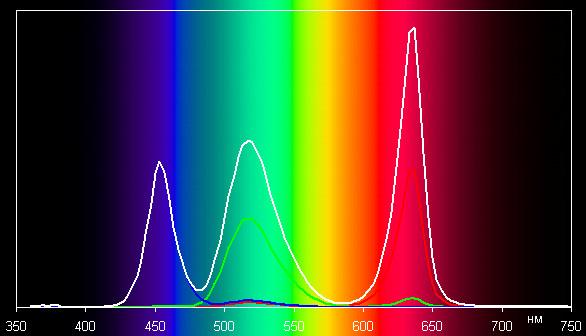

Профиль Презентация.

Мультимедийный DLP-проектор Acer K11, спектр без оптического фильтра

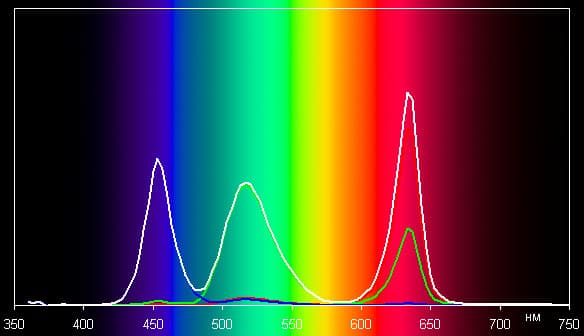

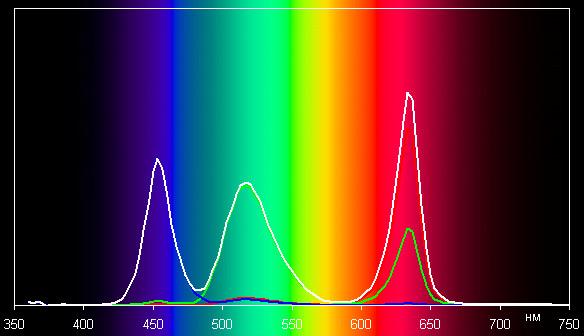

Профиль Изображение.

Видно, что компоненты хорошо разделены, и это позволяет получить широкий цветовой охват. При выборе профиля Изображение для уменьшения охвата выполняется перекрестное подмешивание компонент. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профилей Яркий, Презентация и Изображение:

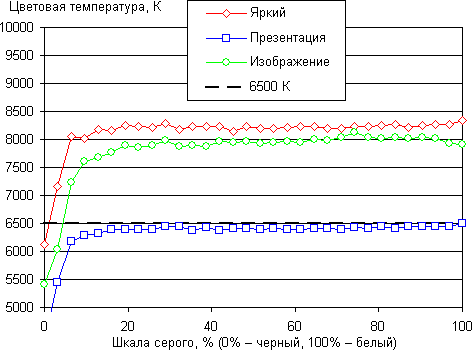

Мультимедийный DLP-проектор Acer K11, цветовая температура

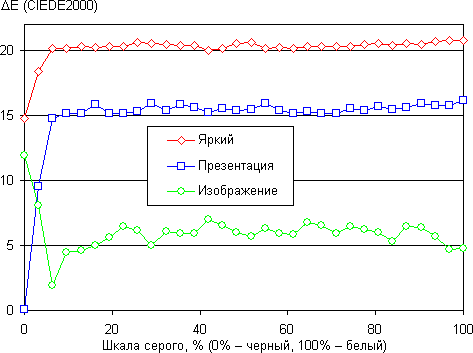

Мультимедийный DLP-проектор Acer K11, дельта E

Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Отметим хорошую равномерность тона на шкале серого, что положительно сказывается на субъективной оценке качества цветопередачи. Однако профиль, в котором и цветовая температура была бы близка к 6500 К и ΔE было бы небольшим отсутствует. Справедливости ради отметим, что в меню есть пункт Калибровка СИД, который, как сказано в руководстве, нужно активировать для настройки белого цвета, но эту процедуру мы не проводили.

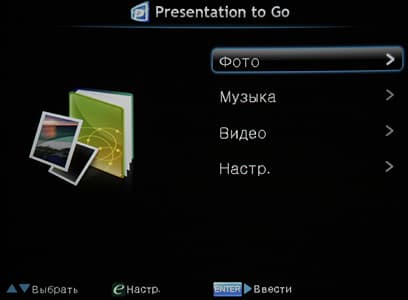

Встроенный мультимедийный плеер

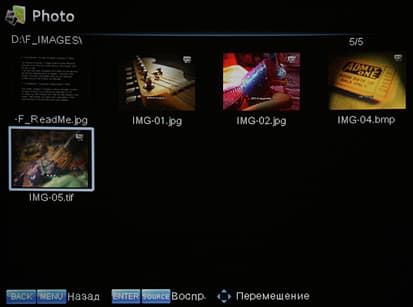

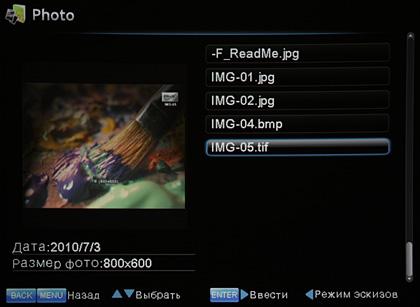

Мультимедийный DLP-проектор Acer K11, меню

С USB-носителей и с SD-карт проектор умеет показывать картинки (JPG, BMP и несжатый TIF).

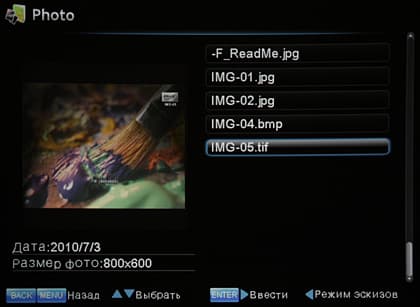

Мультимедийный DLP-проектор Acer K11, меню

Мультимедийный DLP-проектор Acer K11, меню

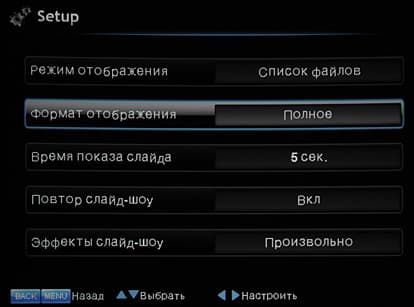

Изображения можно просматривать в режиме слайд-шоу с заданным интервалом и эффектами перехода. По умолчанию запускается фоновое воспроизведение первого аудиофайла. Картинки отображаются вписанными до ближайших границ проекции с сохранением правильных пропорций. Из аудиофайлов воспроизводятся MP3-, OGG- и WMA-файлы с практически любыми сочетаниями частоты дискретизации и битрейта, не поддерживаются только 24-битные и сжатые без потерь WMA. Кроме них плеер проектора справился также с WAV-файлами (PCM) с типичными частотами дискретизации. Работает быстрая перемотка вперед-назад.

Мультимедийный DLP-проектор Acer K11, меню

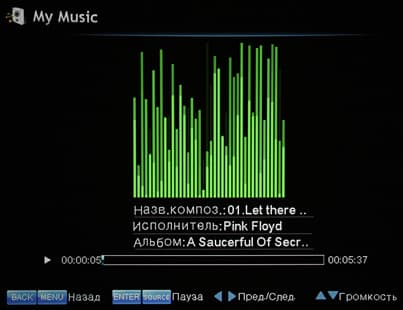

Плеер проектора умеет проигрывать MPEG4-файлы (кроме DivX 3) в контейнерах AVI и MP4 разрешением до 720×480 пикселей. Поддерживается профиль AVC. Не поддерживаются опции Qpel, GMC и Bframes. Плеер распознает и воспроизводит звуковой поток в MPEG4-файлах, если он присутствует в форматах MP3 (2.0) и LC-AAC (2.0), и только если звуковая дорожка одна единственная. Субтитры не поддерживаются ни в каком виде. Если все условия совместимости соблюдены, то без артефактов воспроизводятся видеофайлы с потоком в пике до 6000 Кбит/с. Пропорции картинки сохраняются.

Тихий встроенный громкоговоритель и отсутствие аудиовыхода приводят к тому, что воспроизведение аудиофайлов и звуковой дорожки в видеофайлах практического смысла не имеют. Единственную пользу, которую может принести встроенный плеер — это показать картинки (в том числе и переделанную в набор графических файлов презентацию) и продемонстрировать беззвучное видео.

Выводы

Как показывает практика, проекторам с потоком в 30 и даже в 7 лм можно найти не только развлекательное, но и профессиональное применение. 200 лм существенно расширяют круг выполнимых задач — уже можно проводить полноценную презентацию для небольшой аудитории на небольшом экране. И ни в чем себя не ограничивая, хоть круглые сутки, так как заявленных 30 000 часов должно хватить надолго. Заметим, что наличие встроенного плеера можно отнести к достоинствам, но из-за тихого громкоговорителя, отсутствия аудиовыхода и ограничения по воспроизводимым форматам возможная польза от плеера сильно уменьшается. Впрочем, недостатки бонусных функций не стоит распространять на недостатки собственно устройства.

Достоинства:

  • Небольшие размеры и вес
  • Стандартные разъемы интерфейсов
  • Строгий дизайн
  • Встроенный плеер с поддержкой USB-носителей и SD-карт

Недостатки:

  • Громоздкие блок питания и кабель к нему
  • Очень тихий встроенный громкоговоритель



Дополнительно
