Обзор активной акустической системы Edifier MR5

Мониторная акустика изначально была уделом профессионалов, которые в силу своей деятельности должны были обеспечить себе «ровное мониторное звучание» — без лишних акцентов и прикрас. Но довольно быстро выяснилось, что такой звук нравится не только профи. Оказалось, что и обычные пользователи нередко покупают студийные мониторы и используют их как настольную акустику. Рано или поздно на это должен был последовать ответ со стороны производителей. Так и произошло: на рынке появились мониторные колонки, изначально рассчитанные именно на такой сценарий использования.

Термин «бытовые мониторы» звучит крайне противоречиво, но ничего не поделаешь — этот сегмент действительно существует. Такие колонки во многом роднит с профессиональными решениями общий подход к звуку и стремление к относительно ровной АЧХ, ориентация на работу в ближнем поле, балансные входы, инструменты адаптации под помещение и так далее. Но при этом производители идут на ряд компромиссов: не используют самые передовые решения и технологии, делая ставку скорее на общий характер звучания, чем на дорогие динамики и сложную схемотехнику, которые обычно и формируют цену профессиональных мониторов.

В результате получается акустика, которая заметно отличается от настоящих студийных систем, но обычно не настолько, чтобы это действительно волновало рядового пользователя, который просто хочет получить тот самый мониторный звук у себя дома или в небольшой любительской студии. Одним из самых успешных проектов в этом направлении стала акустика Edifier серии MR, разработчики которой смогли решить главную для этого сегмента задачу — по мере возможности приблизиться к профессиональным продуктам по уровню звука, сохранив цену на уровне просто хороших активных колонок. Последнее обновление линейки — Edifier MR5, о котором сегодня пойдет речь, вышло особенно интересным благодаря оригинальной конструкции.

Акустика сделана трехполосной, но на первый взгляд заметить это сложно — на передней панели по-прежнему размещены два динамика: среднечастотный диаметром 3,75 дюйма и дюймовый твитер с шелковым куполом. Отвечающий за воспроизведение НЧ-диапазона длинноходный 5-дюймовый вуфер направлен вниз и установлен в отдельный модуль с щелевидными каналами, выведенными на боковые стенки корпуса. Каждый излучатель приводится в действие собственным усилителем класса D — это позволяет точнее распределить частоты и сделать переходы между диапазонами более ровными. Подробнее о том, как все это работает, поговорим в соответствующем разделе тестирования.

Заявленный диапазон воспроизводимых частот — от 46 Гц до 40 кГц, а максимальное звуковое давление достигает 101 дБ на расстоянии одного метра. Потенциально громкости с запасом хватит для озвучивания небольшого помещения. На задней панели предусмотрены регуляторы тонального баланса, а дополнительные настройки звучания доступны через приложение Edifier ConneX. С его помощью можно подстроить звуковой профиль как под помещение, так и под собственные предпочтения или текущие задачи. Пульта дистанционного управления при этом нет, равно как и продвинутой индикации. Частично это компенсируется наличием приложения — для управления вполне можно использовать смартфон. Отказ от подобных опций, судя по всему, связан с экономией на второстепенных функциях, необходимой для удержания цены на разумном уровне. На момент тестирования акустика стоила в районе 19 тысяч рублей — с учетом конструкции и заявленных возможностей это крайне немного.

С точки зрения подключения источников звука колонки тоже получились достаточно универсальными. Балансные входы на разъемах XLR и TRS достались им от профессиональных мониторов, а привычные и широко распространенные входы RCA — от бытовой акустики. На случай временных подключений есть вход Aux на передней панели, там же расположен выход на наушники (оба — миниджек 3,5 мм). Кроме того, поддерживается Bluetooth 6.0 с «хайрезным» кодеком LDAC — можно слушать музыку с мобильных устройств без лишних проводов. В общем, перед нами весьма любопытное развитие идеи «бытовых» мониторов, о которых мы говорили в самом начале: со звучанием на уровне, достаточном для домашней студии, но одновременно вполне органичных и в роли продвинутой настольной акустики.

Заявленные технические характеристики

Упаковка и комплектация

Edifier MR5 поставляется в симпатичной коробке из белого картона, на которую нанесены цветные иллюстрации, краткая информация об устройстве, логотипы систем сертификации и используемых технологий. Колонки внутри аккуратно завернуты в ткань и помещены в пластиковые пакеты, после чего надежно зафиксированы с помощью картонных ложементов.

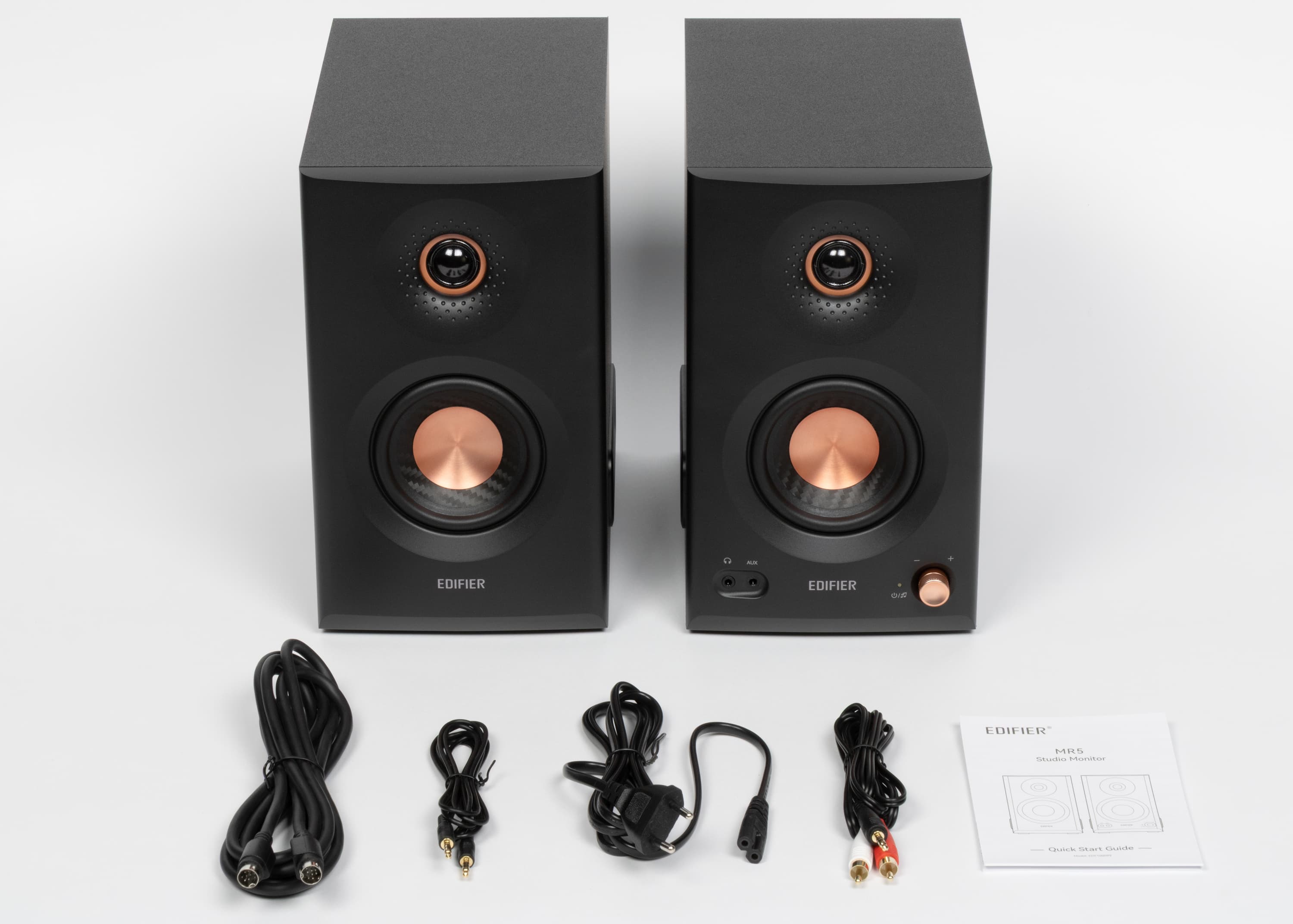

В комплект поставки входят две колонки, документация, кабели для подключения к источнику звука, а также межблочный кабель для соединения пассивной колонки с активной.

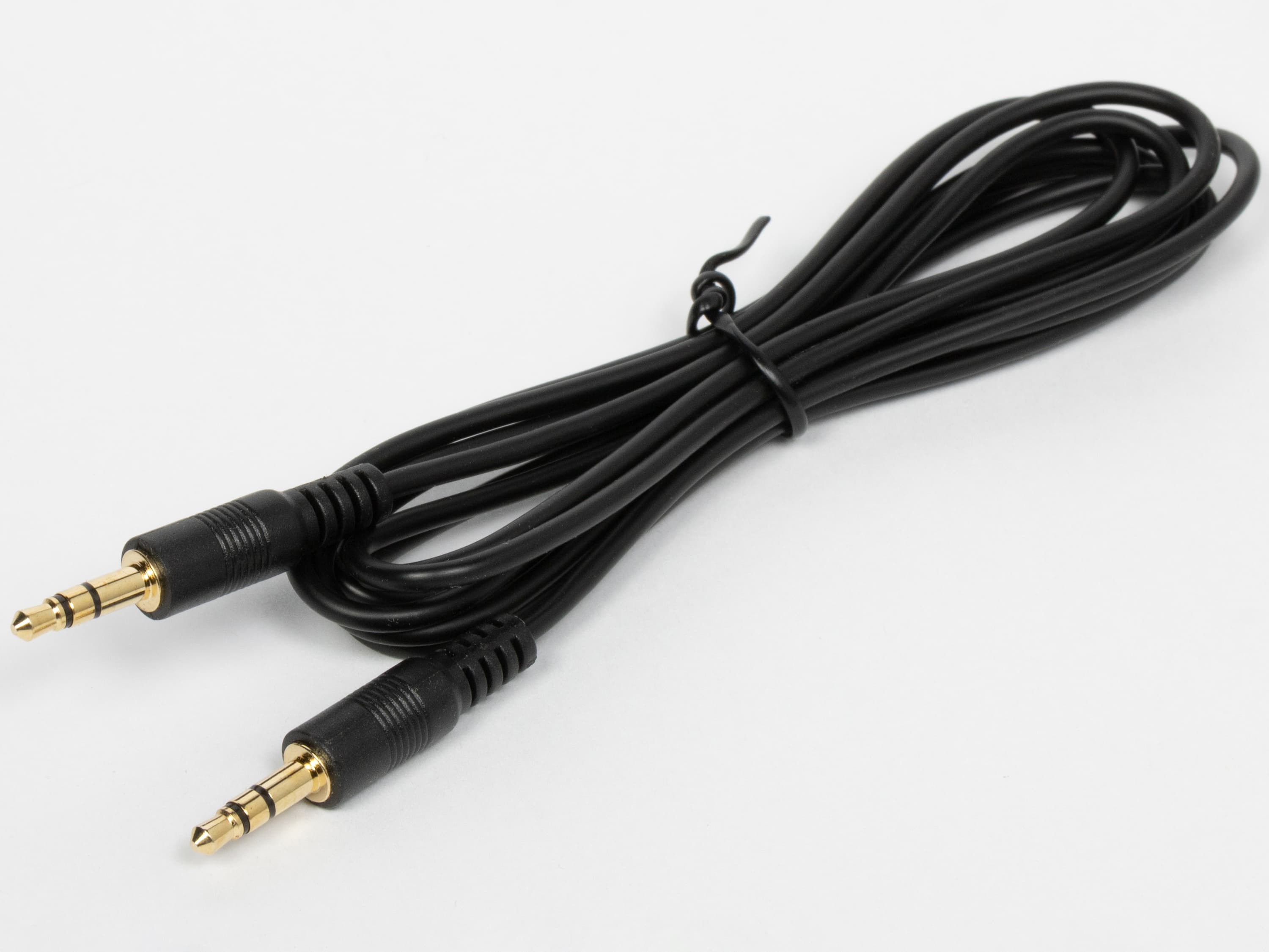

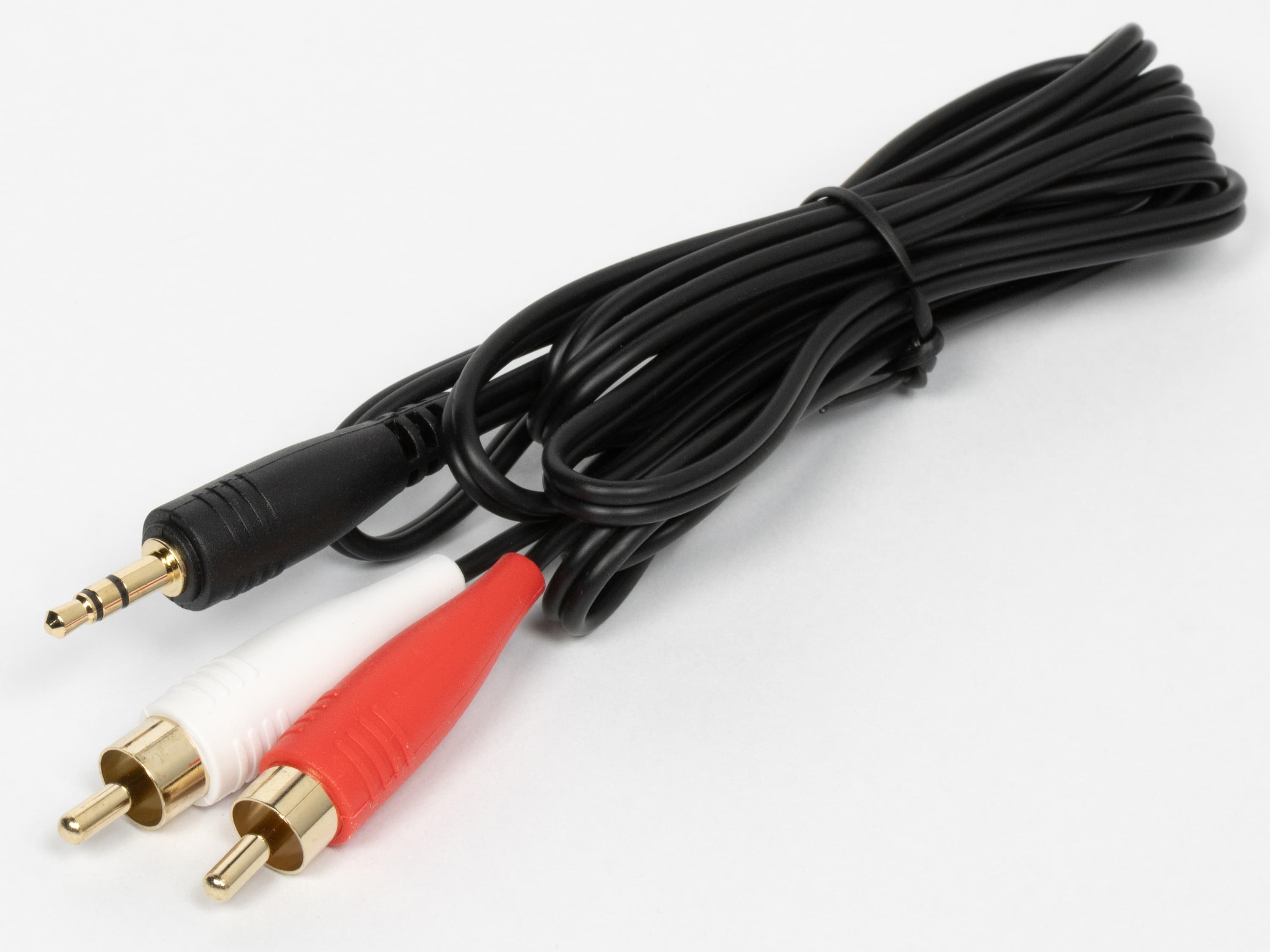

Кабелей для подключения к источникам звука два: миниджек 3,5 мм — RCA и 2×миниджек 3,5 мм. Длина каждого — 1,7 метра. Качество исполнения вполне достойное, но раз уж у акустики есть «профессиональные» балансные входы на разъемах XLR и TRS, логичнее использовать именно их — соответствующие кабели придется докупить.

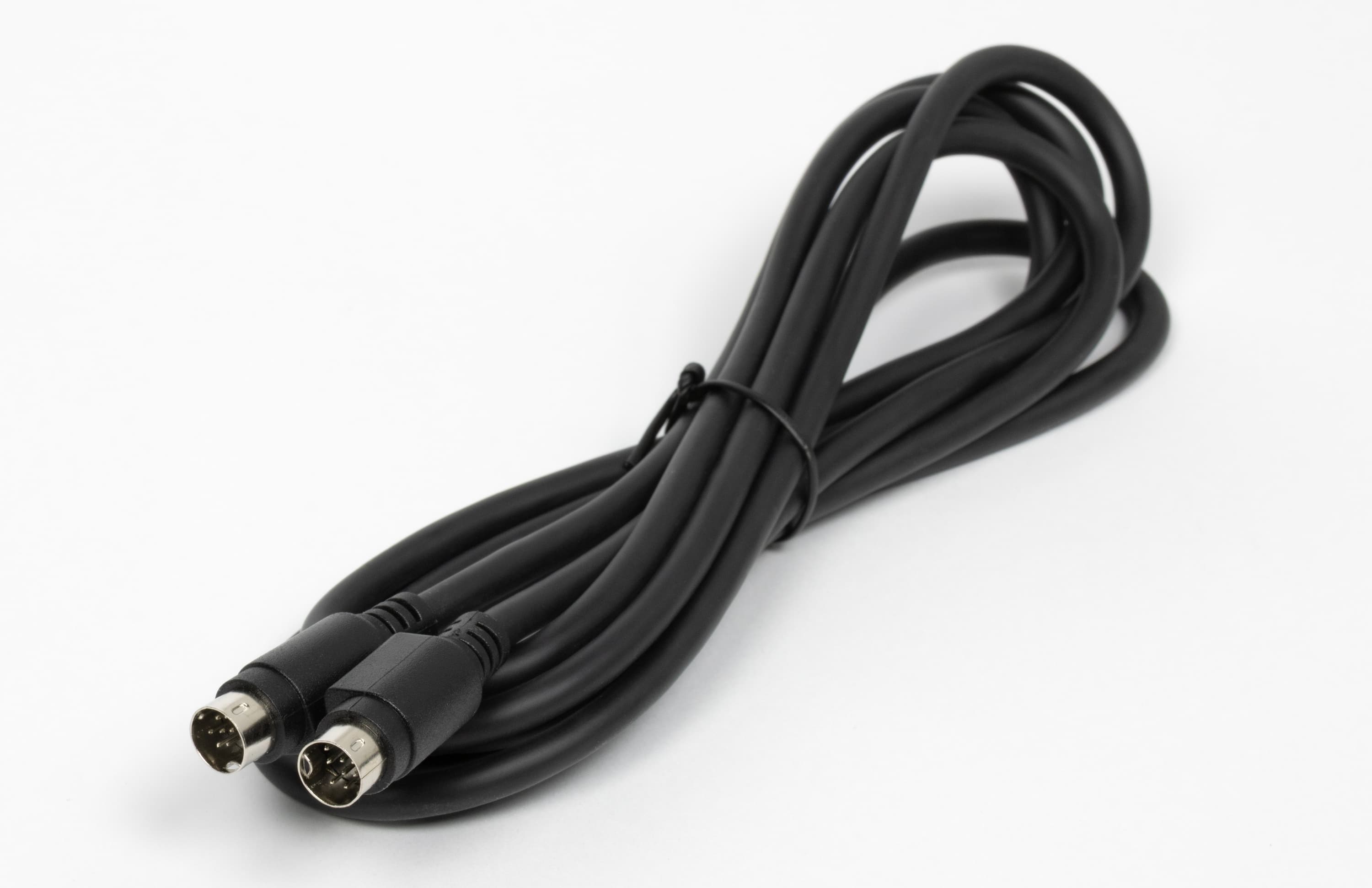

Межблочный кабель, соединяющий активную колонку с пассивной, имеет длину 2,5 метра, чего достаточно для размещения акустики даже на большом столе и получения выраженного стереоэффекта. Обилие контактов в коннекторе объясняется трехполосной схемой: каждая полоса обслуживается своим усилителем, поэтому по кабелю передаются отдельные сигналы для соответствующих драйверов.

Внешний вид

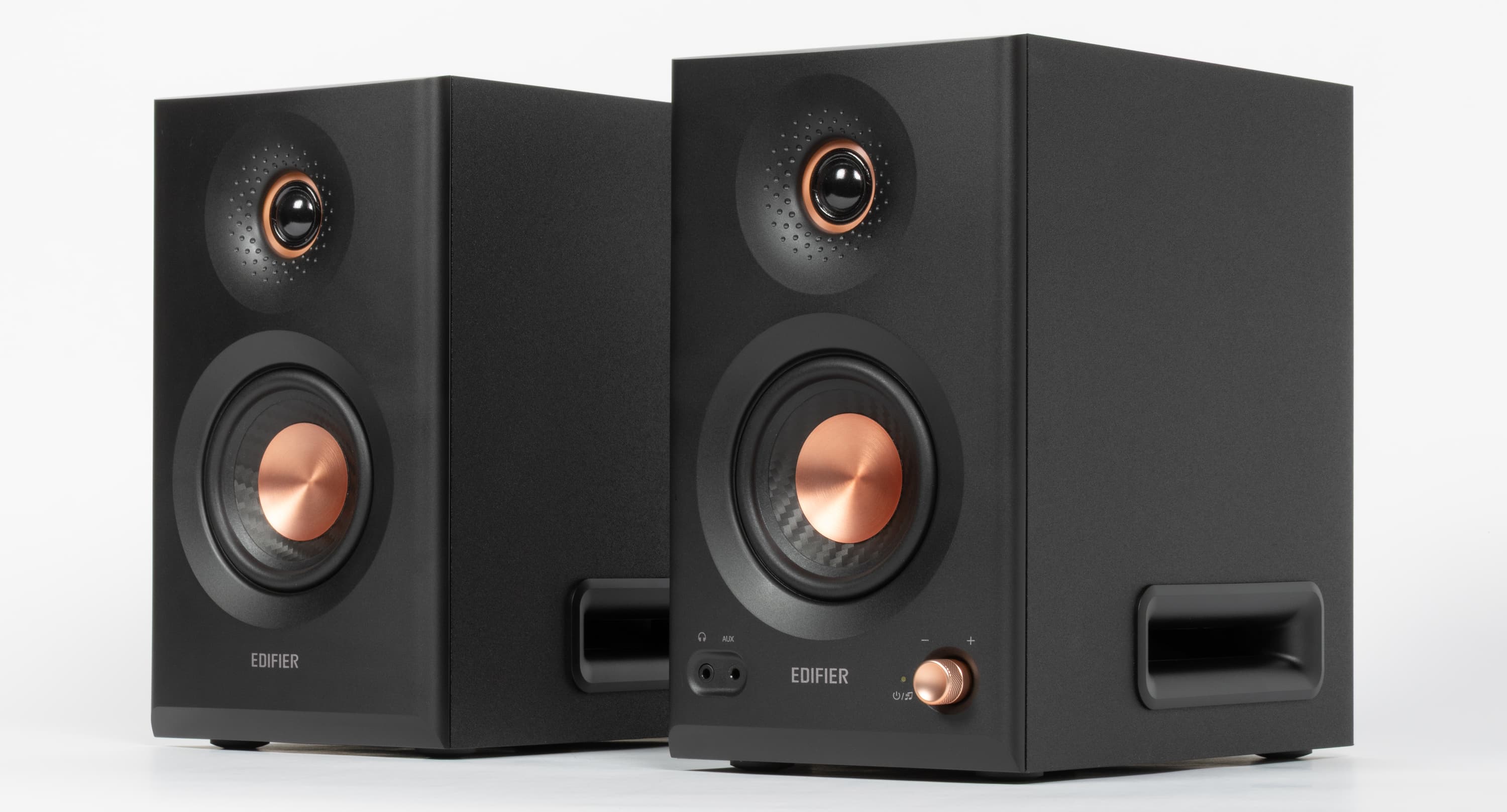

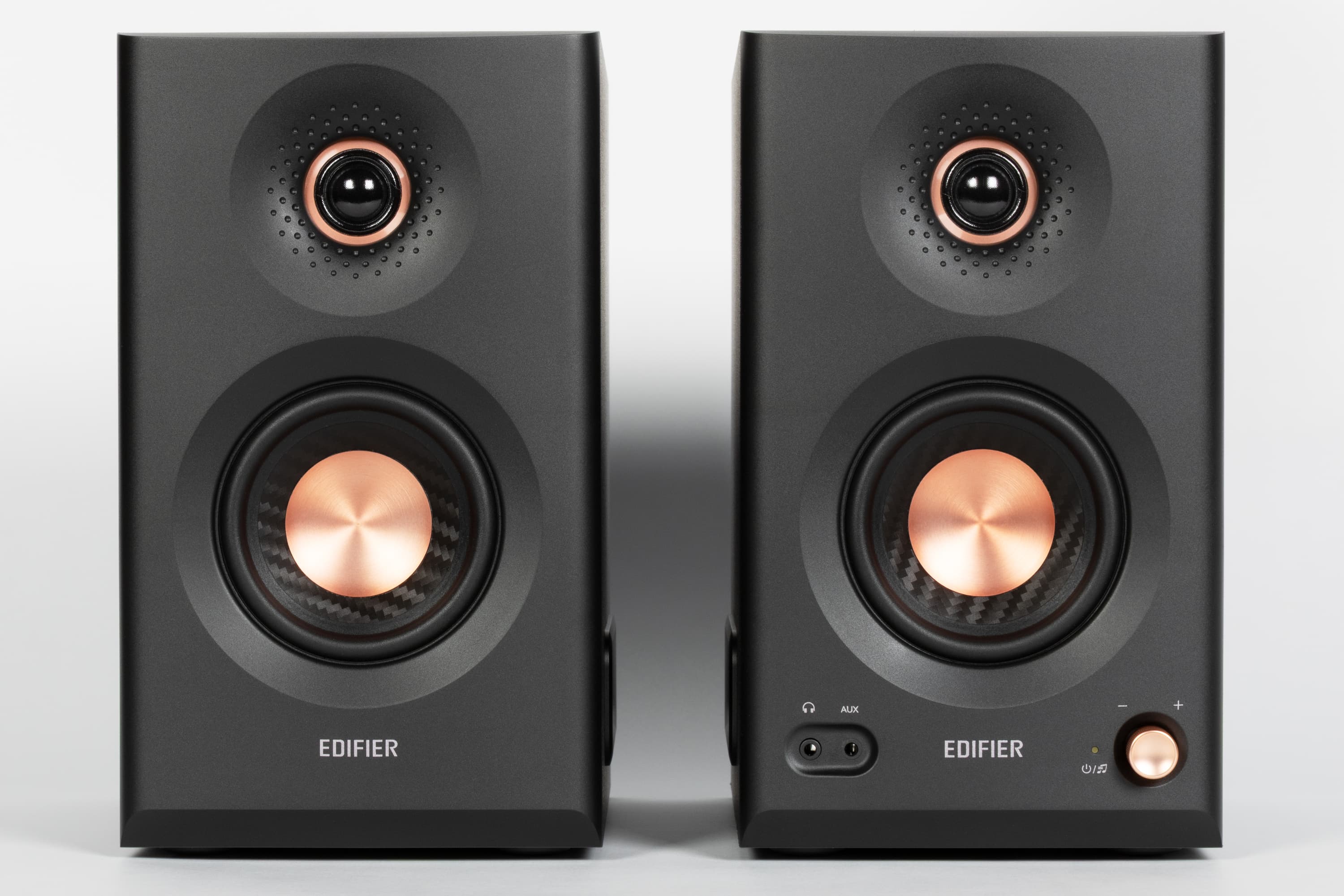

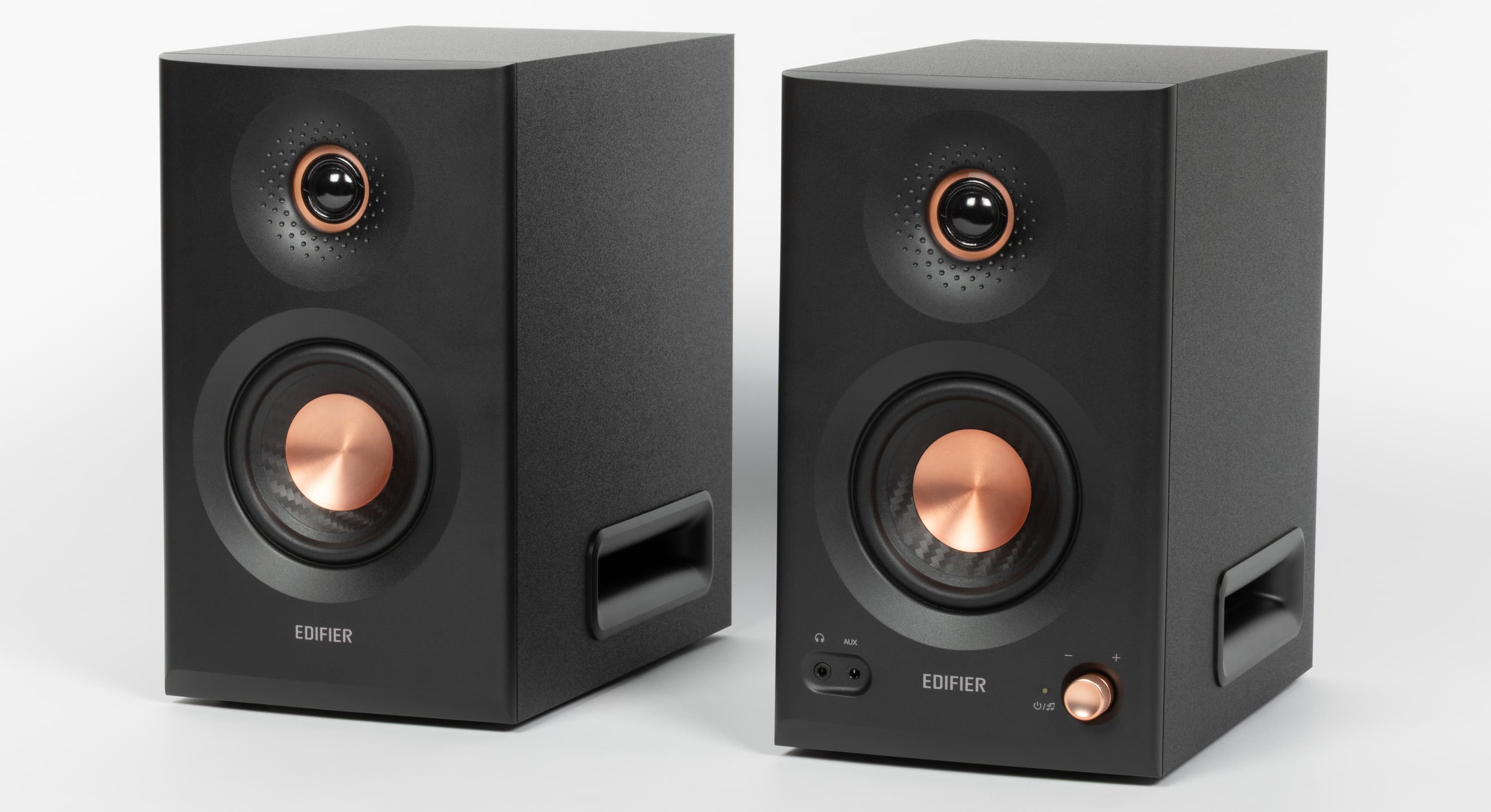

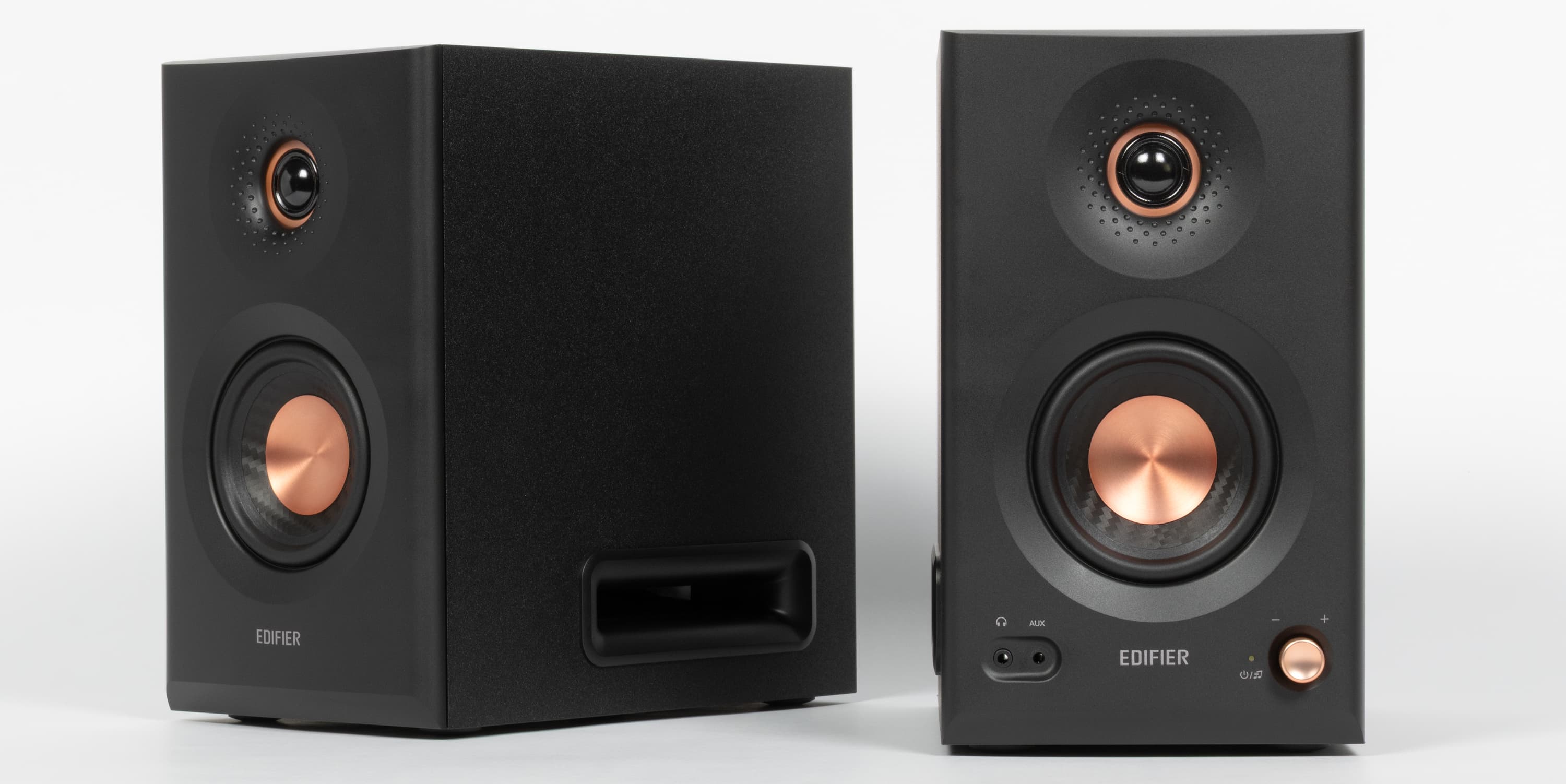

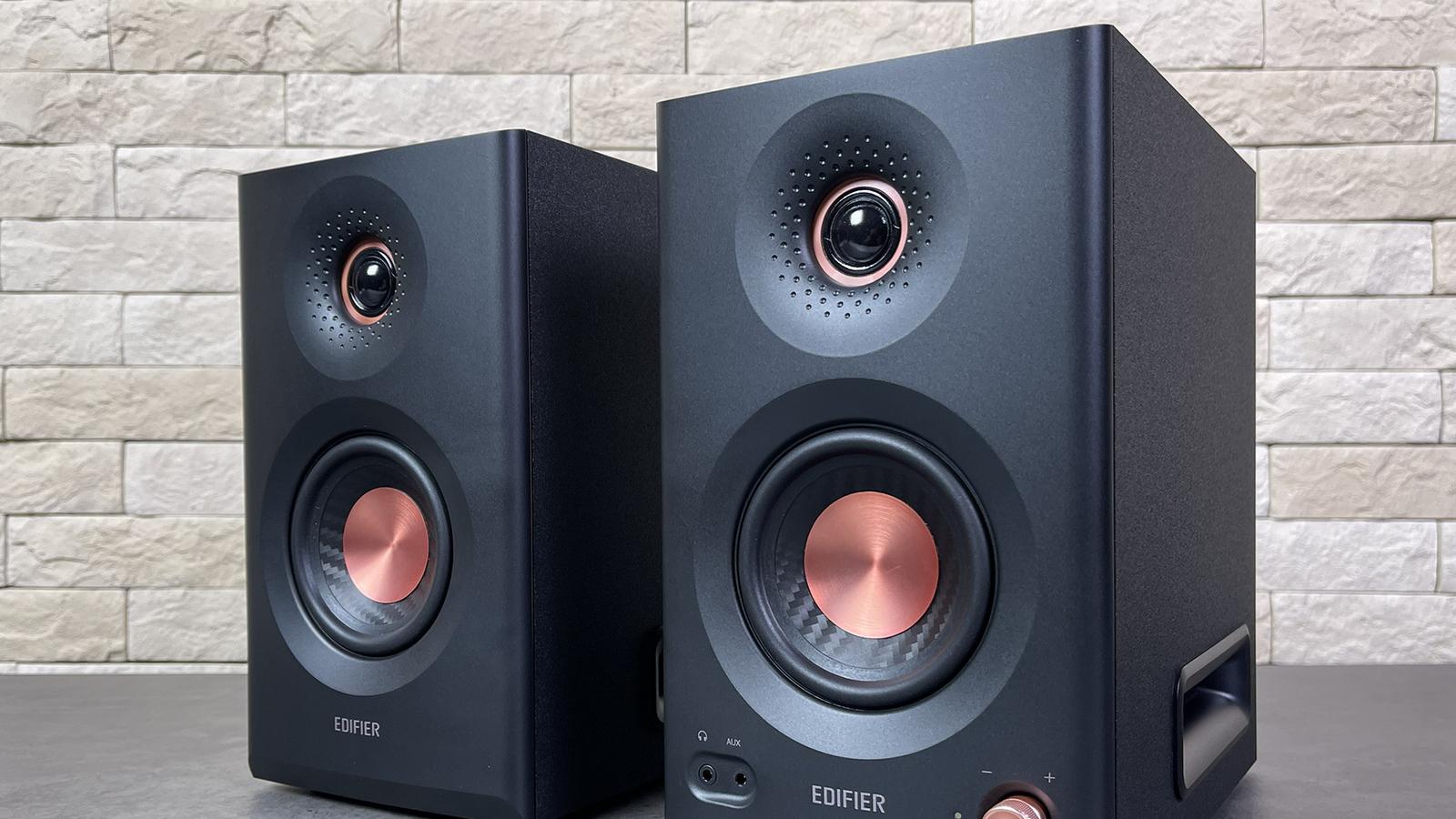

Колонки предлагаются в двух классических цветах — белом и черном, оригинальности внешнему виду добавляют контрастные бронзовые акценты на динамиках и ручке регулировки громкости. Благодаря им Edifier MR5 выглядит заметно дороже своей реальной цены — такие дизайнерские приемы нередко применяются в «премиальной» акустике и работают практически безотказно. Правда, с точки зрения универсальности внешнего вида тут есть сомнения: бронзовые элементы будут уместно смотреться далеко не в каждом интерьере. Для тестирования мы выбрали более строгий черный вариант.

Корпус колонок выполнен из MDF и обтянут матовой пленкой с зернистой текстурой, поверхность которой устойчива к загрязнениям и довольно легко очищается. На боковых стенках расположены крупные щелевидные отверстия акустической камеры НЧ-динамика, которые сразу привлекают внимание — к ней мы сегодня еще неоднократно вернемся.

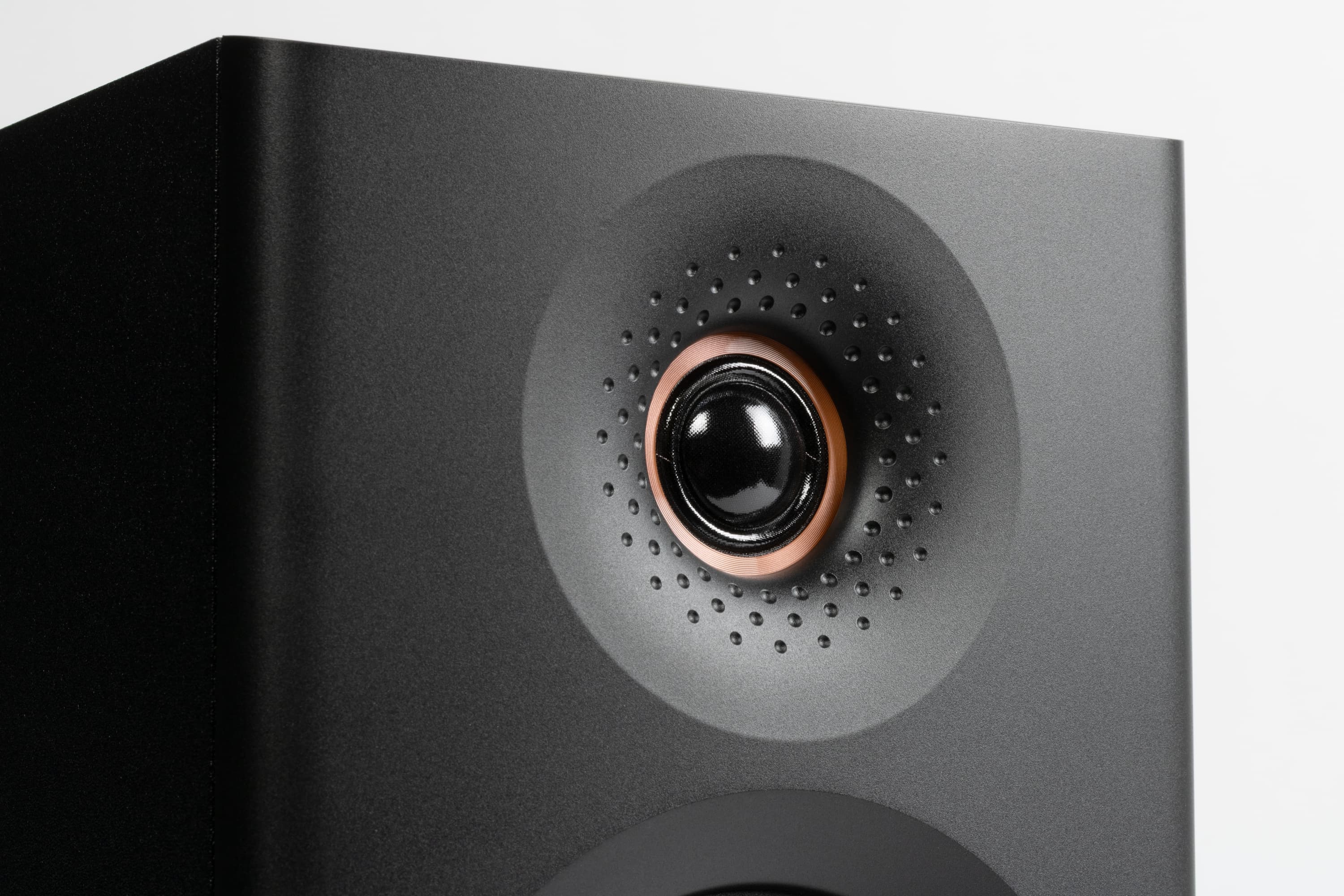

На передней панели расположены два излучателя. Сверху — твитер с купольной шелковой диафрагмой диаметром 25,4 мм (1 дюйм), дополненный волноводом для улучшения горизонтальной дисперсии звука и расширения комфортной зоны прослушивания.

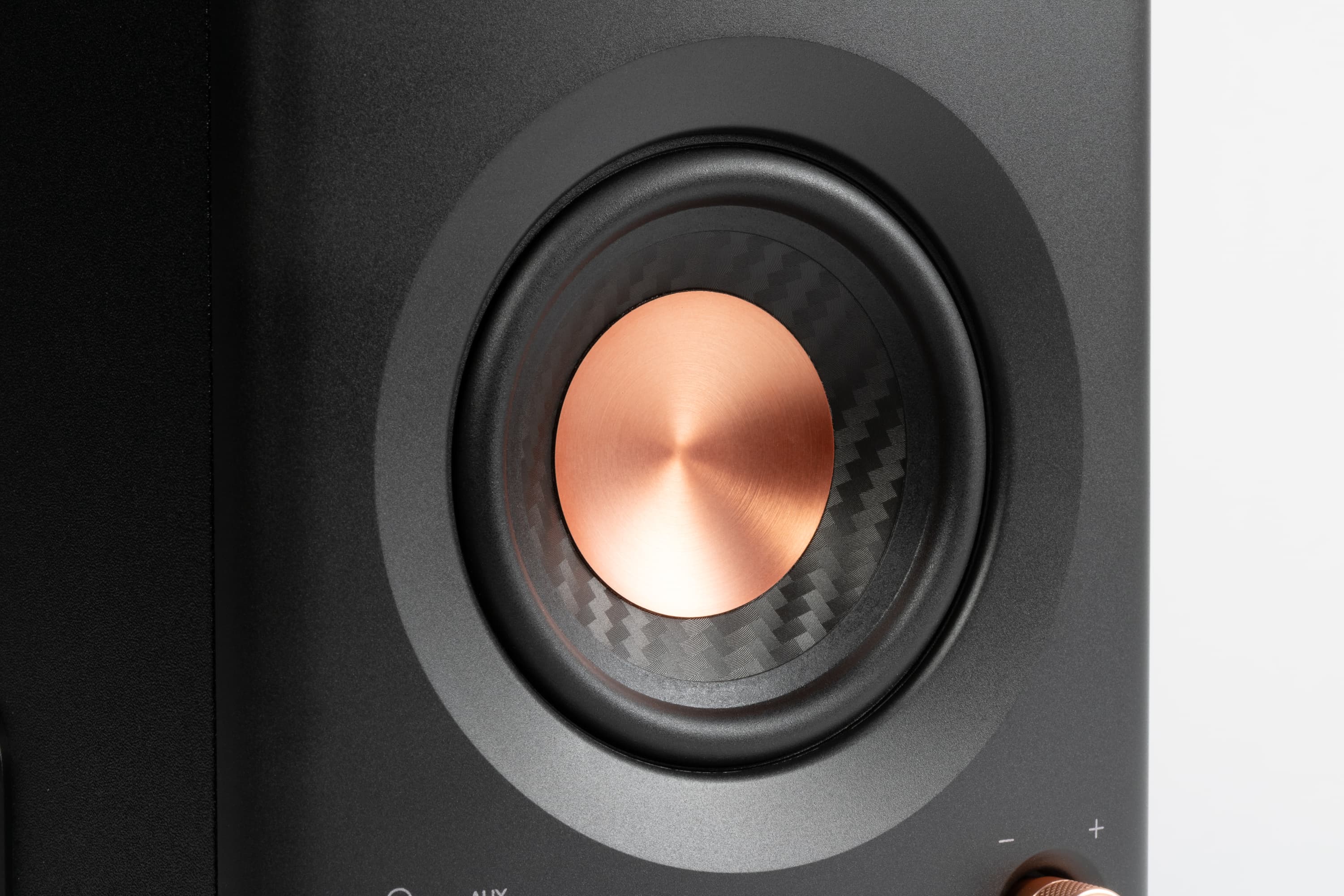

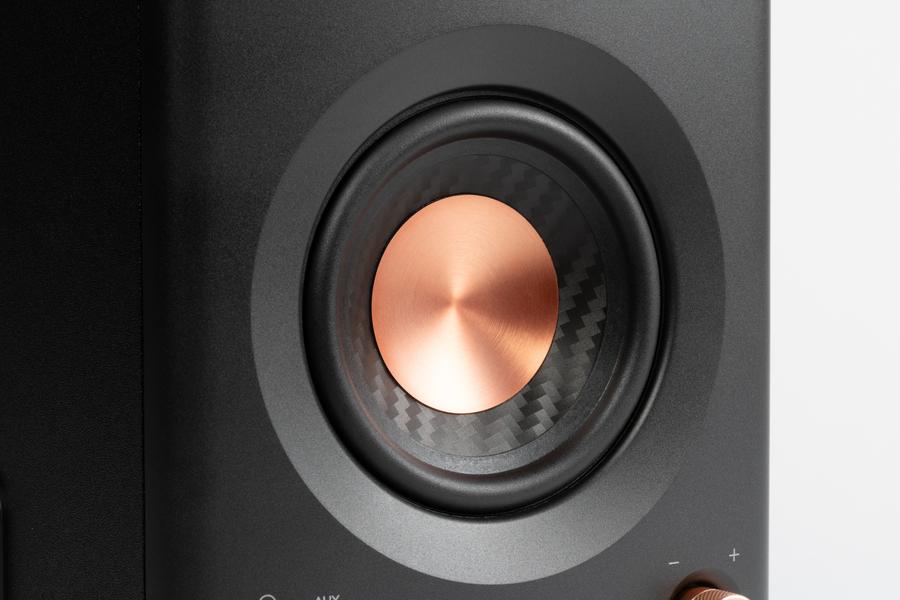

Среднечастотный динамик диаметром 3,75 дюйма (95 мм) помимо основной явно выполняет и декоративную функцию — благодаря как уже упомянутому выше пыльнику бронзового цвета, так и эффектной фактуре диффузора под карбон.

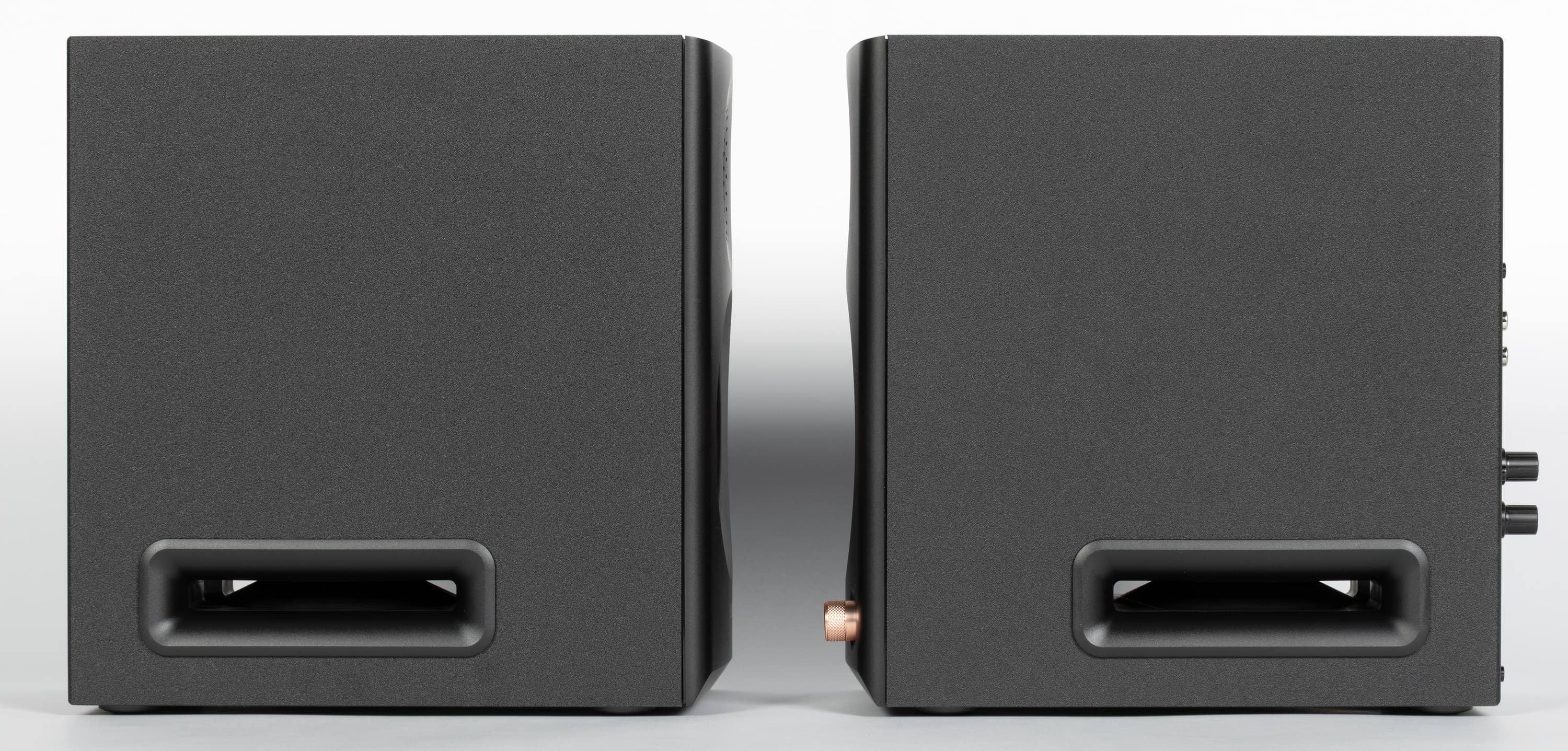

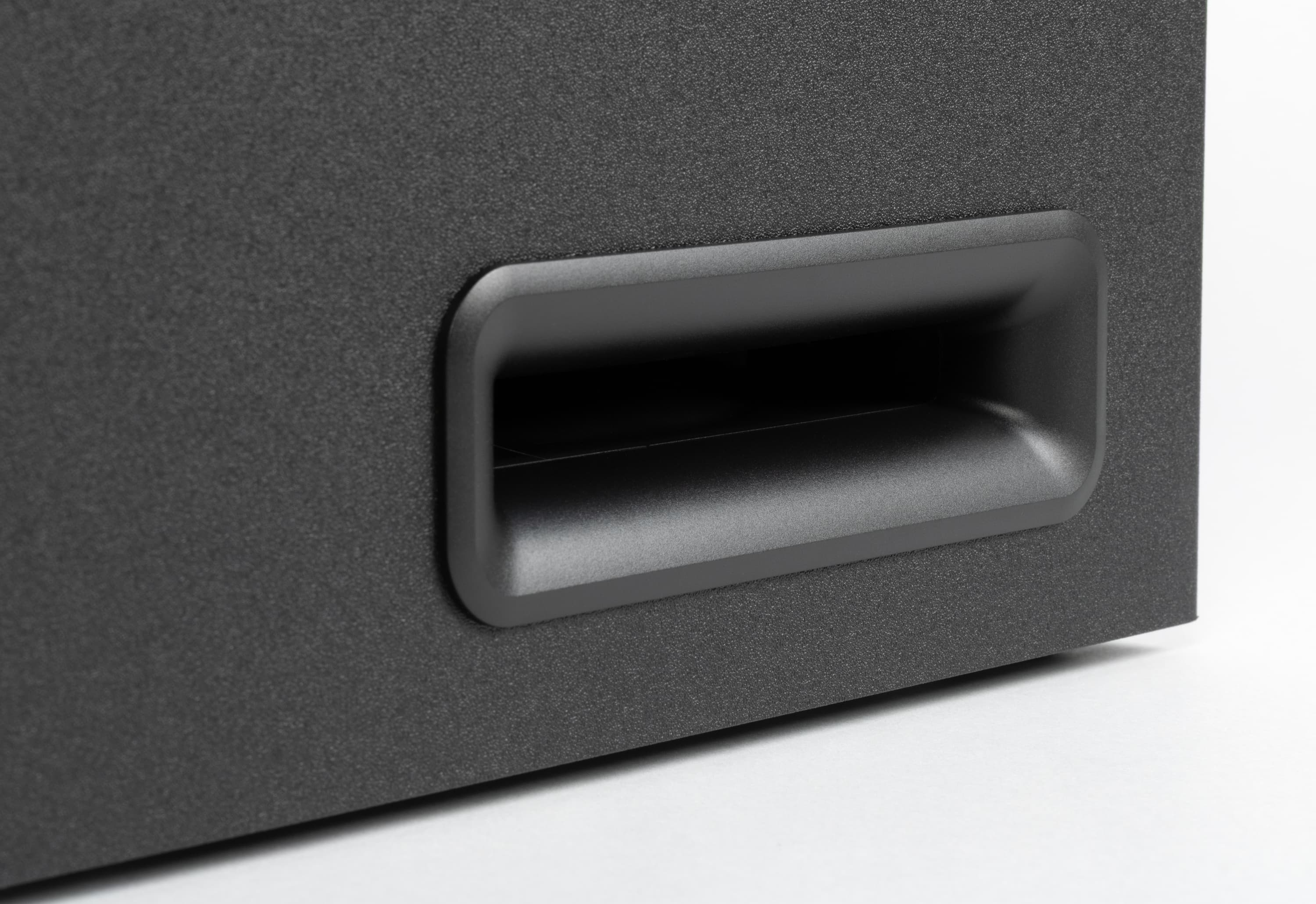

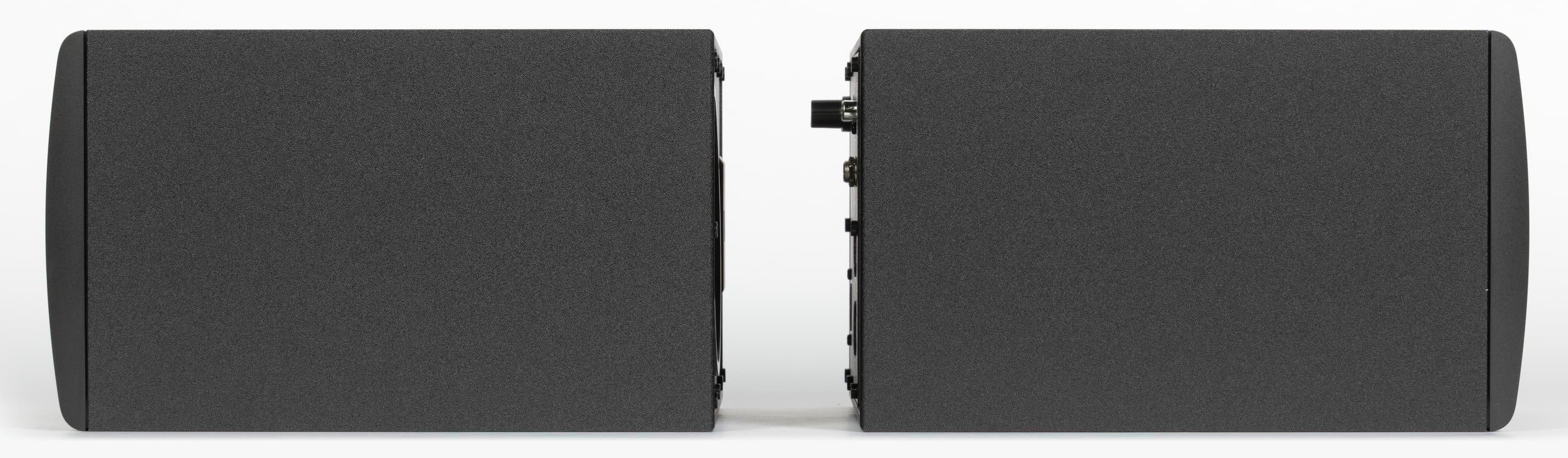

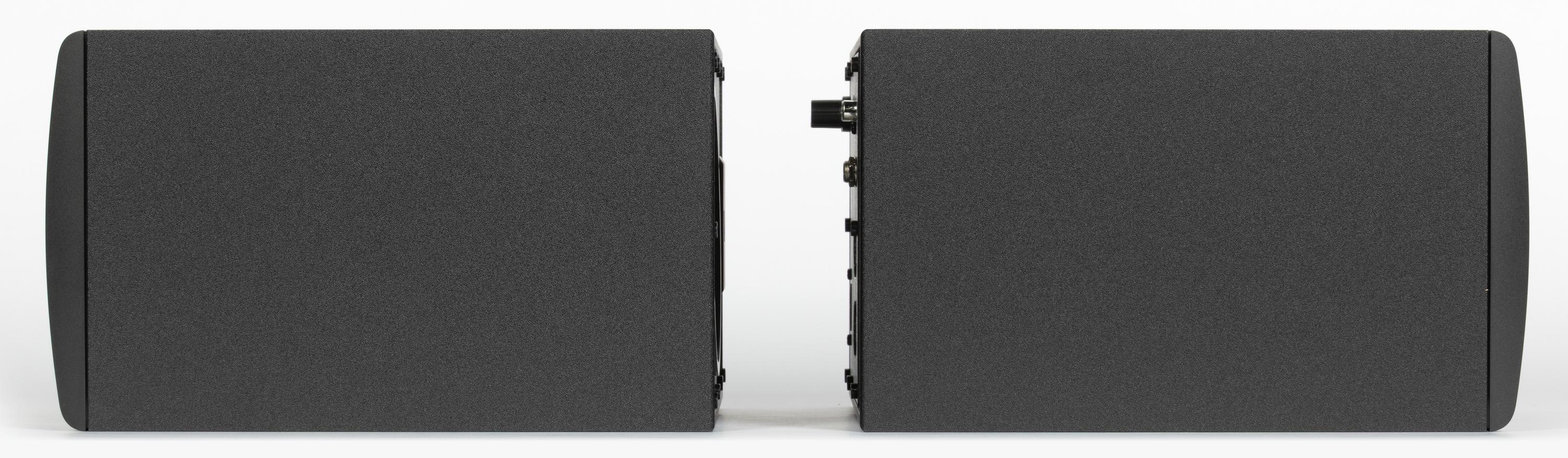

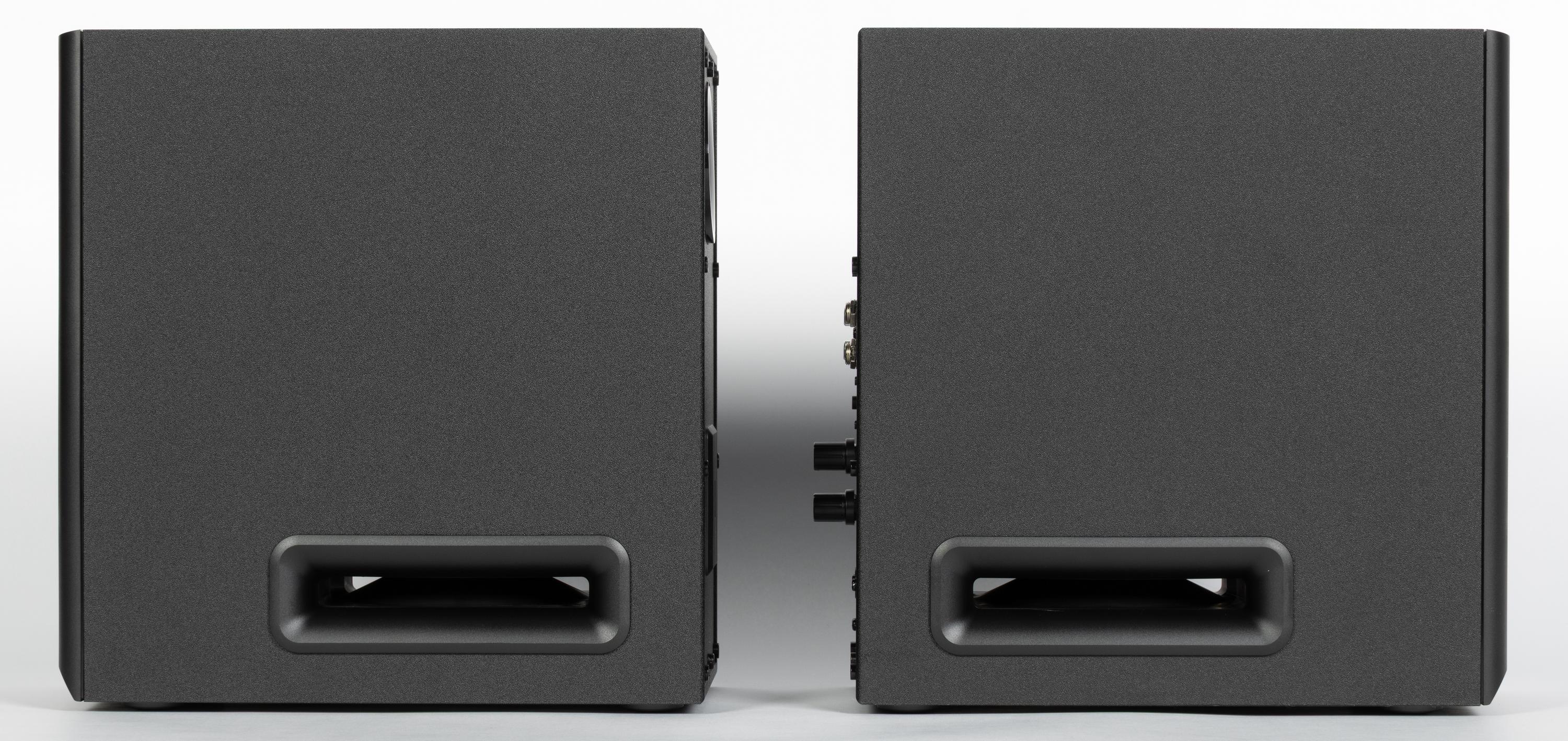

Басовый динамик размещен внутри корпуса в отдельной акустической камере, звук из которой выводится наружу через щелевидные отверстия на боковых стенках.

Отверстия оформлены пластиковыми накладками рупорообразной формы, размеры щелей довольно велики — около 107×10 мм.

На передней панели под динамиками нанесено название производителя, которое хорошо заметно, но в целом вполне вписывается в дизайн и не выглядит чужеродным. У активной колонки внизу находятся два разъема миниджек — для наушников и подключения источников, а также поворотный регулятор с возможностью нажатия.

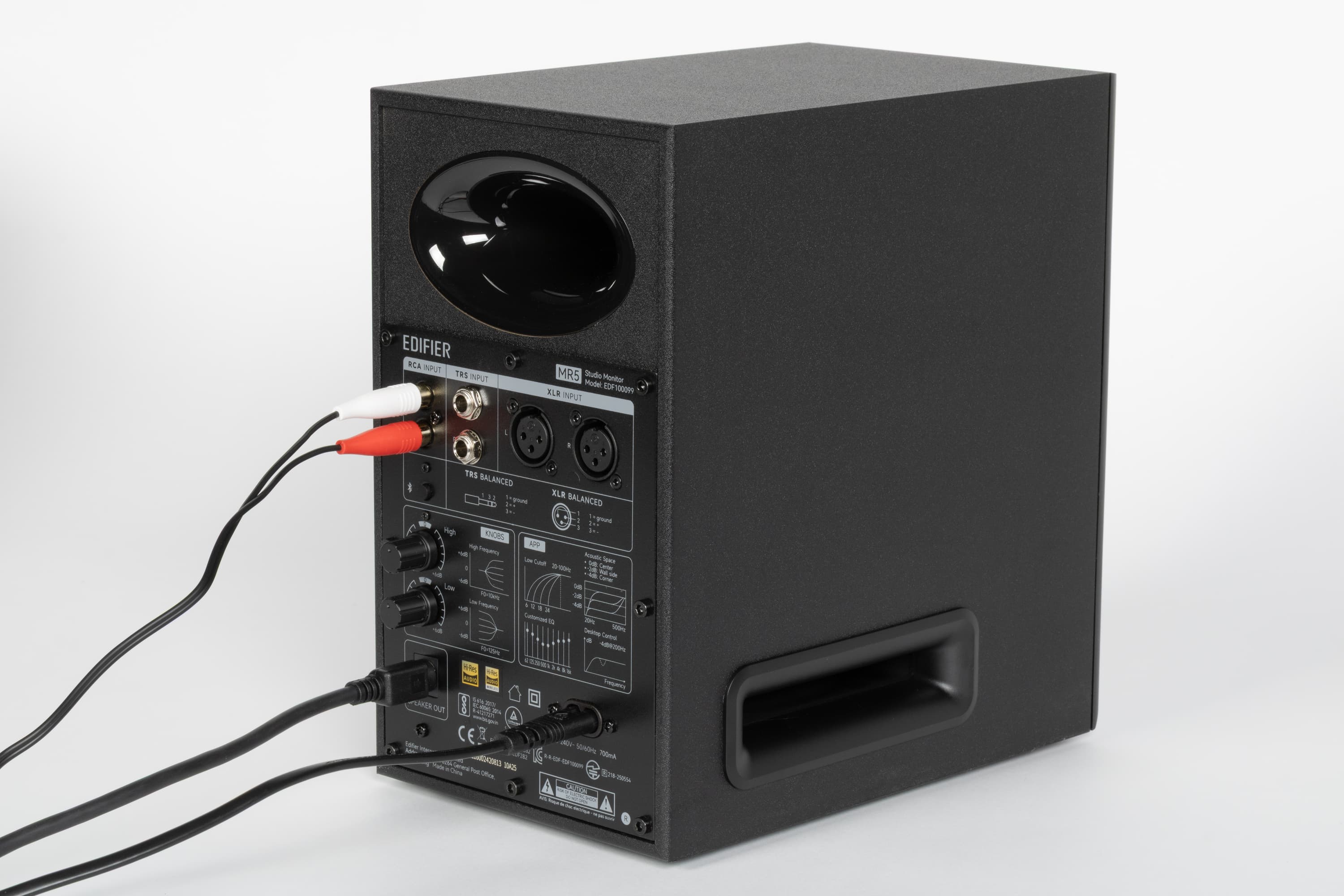

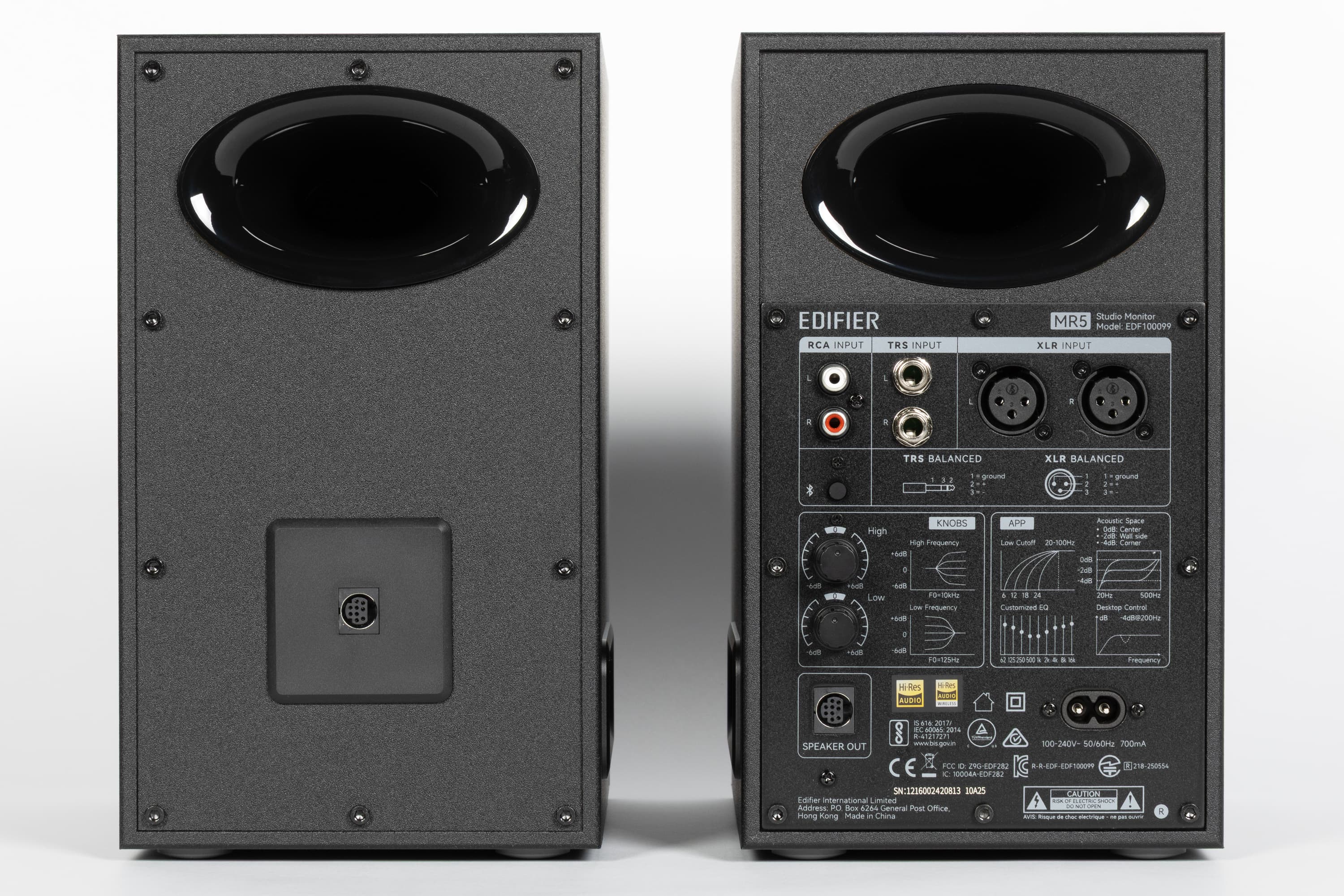

В верхней части задних панелей размещены отверстия фазоинверторов довольно солидного внутреннего размера — около 35×50 мм. У активной колонки на заднюю стенку также вынесена панель подключения и управления, наполнение которой мы подробно рассмотрим ниже. У пассивной на этом месте находится разъем для подключения к активной.

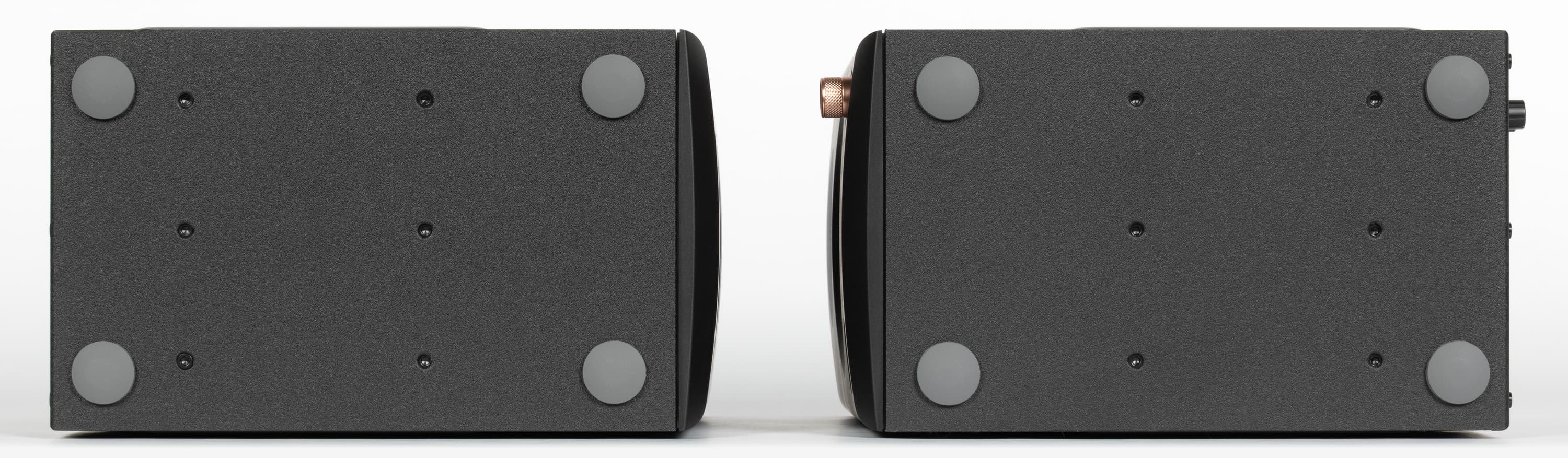

На крышке нет ничего выдающегося — просто равномерная матовая поверхность. На дно наклеены ножки из плотного вспененного материала высотой 4 мм, обеспечивающие колонкам устойчивое размещение на горизонтальной поверхности и поглощающие малую часть нежелательных вибраций корпуса.

Конструкция

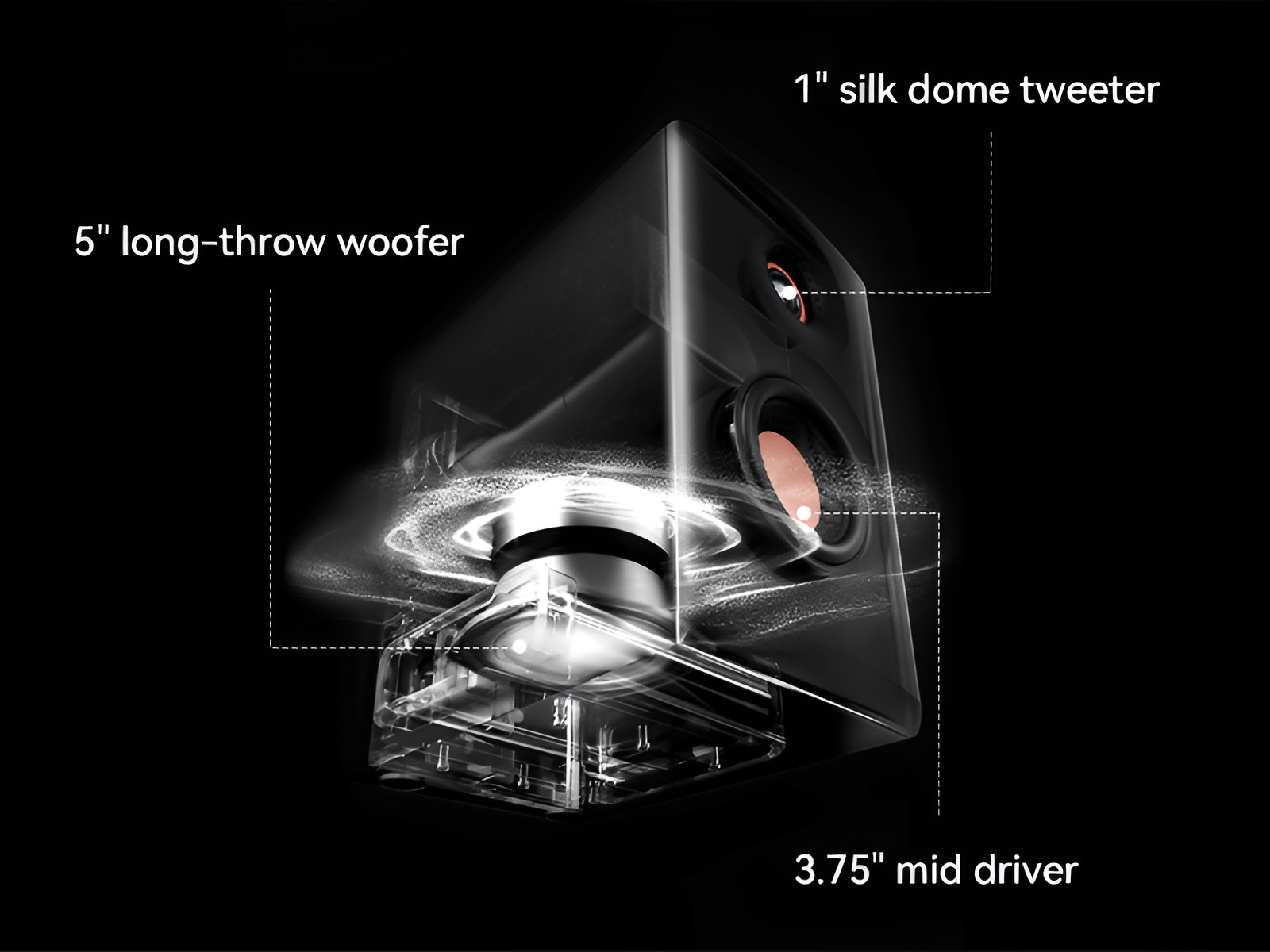

Настало время поговорить о ключевой особенности конструкции акустики, с которой мы уже частично познакомились выше. НЧ-динамик установлен внутри корпуса, причем не напрямую в его объем, а на отдельный пластиковый акустический модуль — фактически внутреннюю камеру с распределенными щелевыми каналами. Такой узел одновременно выполняет роль несущей платформы, демпфирующего элемента и части акустического оформления.

Задняя панель удерживается восемью шурупами и легко снимается. К ее обратной стороне прикреплены две платы, на которых размещены основные электронные компоненты. Все остальные узлы подключены через коннекторы, которые дополнительно зафиксированы небольшой каплей компаунда — при необходимости их можно демонтировать без лишних усилий и риска повредить разъем.

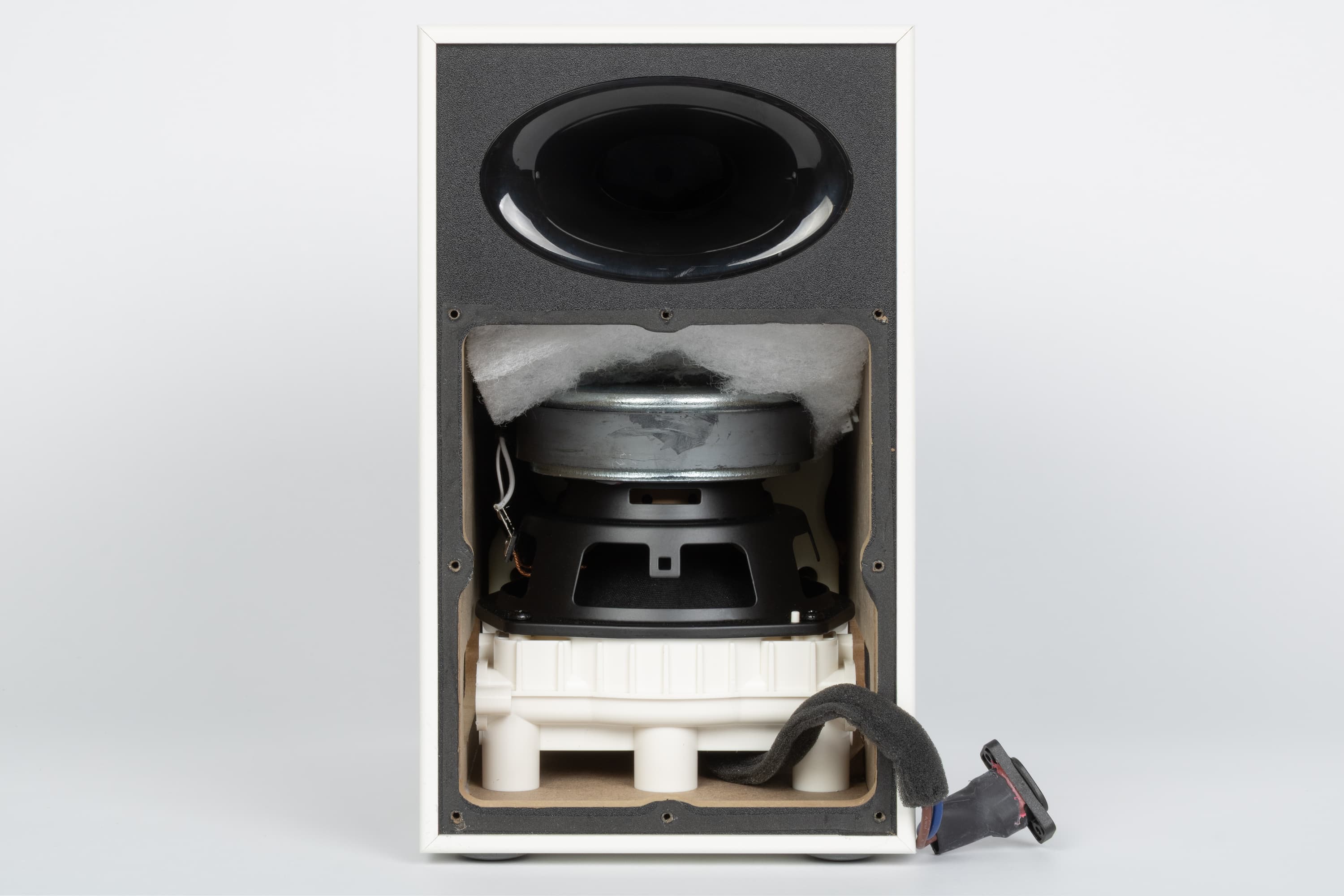

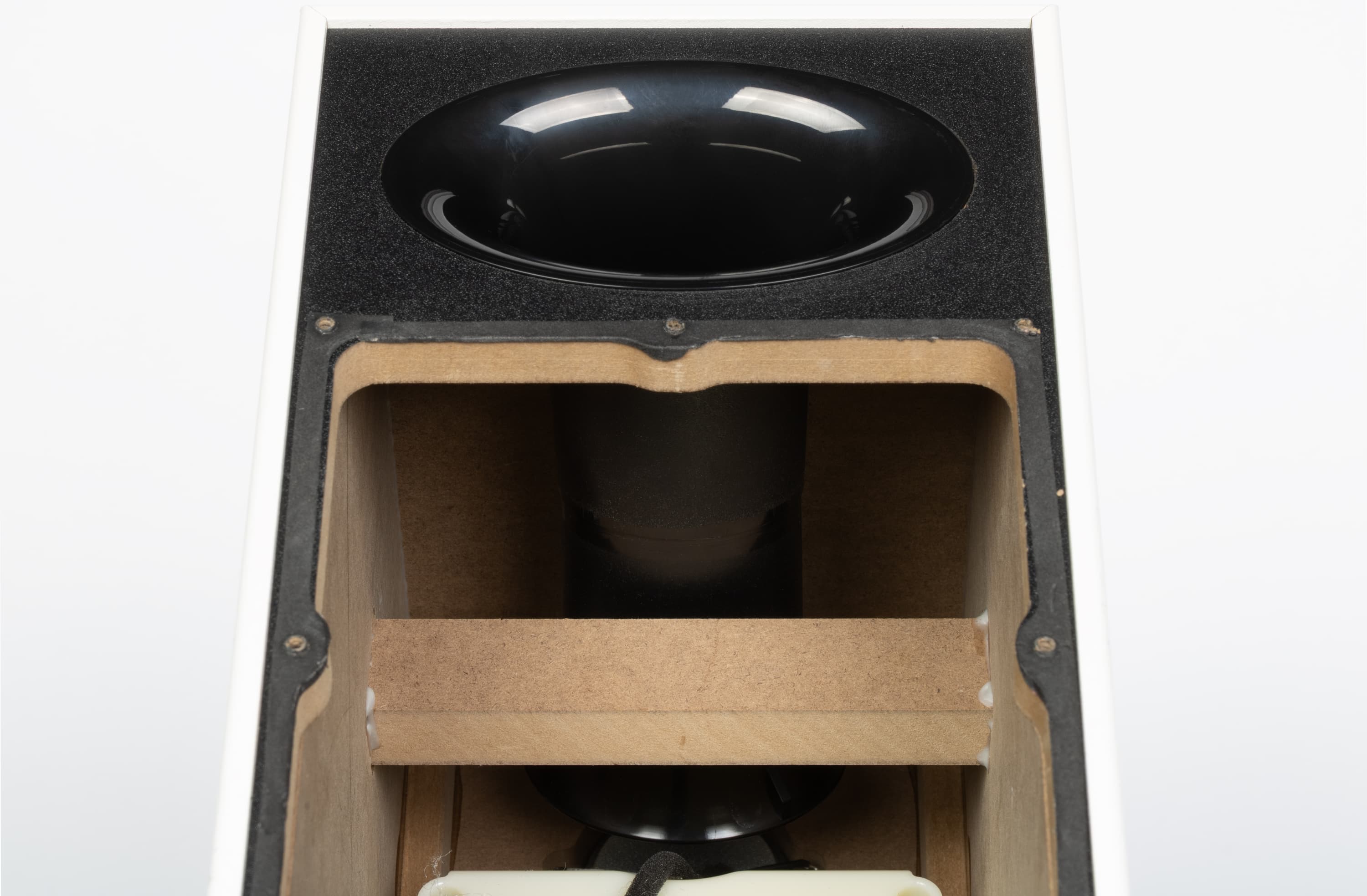

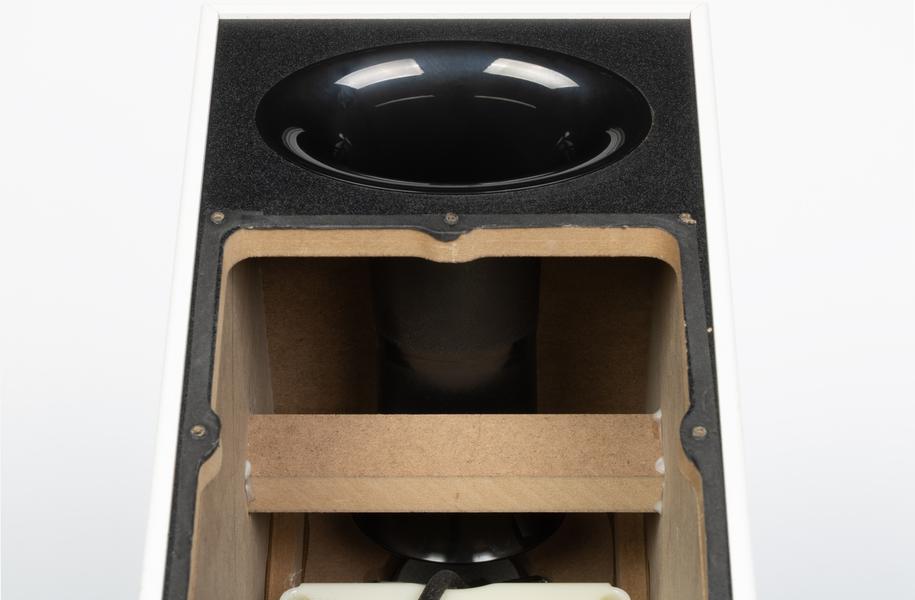

Внутри корпуса размещен направленный вниз длинноходный вуфер, закрепленный на предназначенном для него модуле. К верхней части его магнитной системы приклеен демпфирующий элемент из мягкого материала для борьбы с нежелательными резонансами.

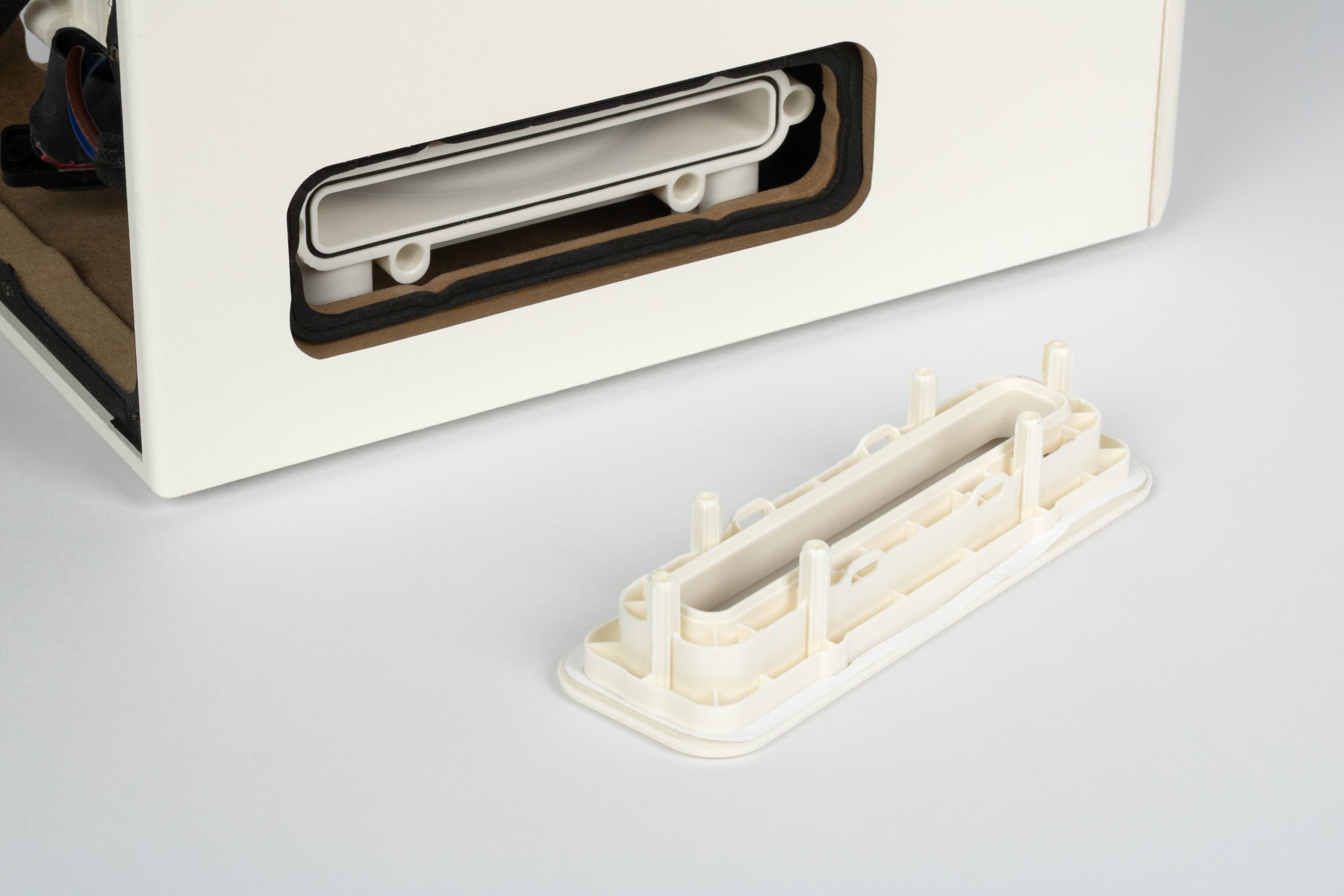

Щелевые каналы акустического модуля прикрыты съемными панелями-заглушками, которые удерживаются несколькими штифтами и довольно легко демонтируются. Под ними обнаруживаются сразу два слоя уплотнителя: один между пластиковыми деталями самого модуля, другой — между заглушкой и корпусом. Они обеспечивают герметичность акустической камеры и предотвращают появление паразитных призвуков.

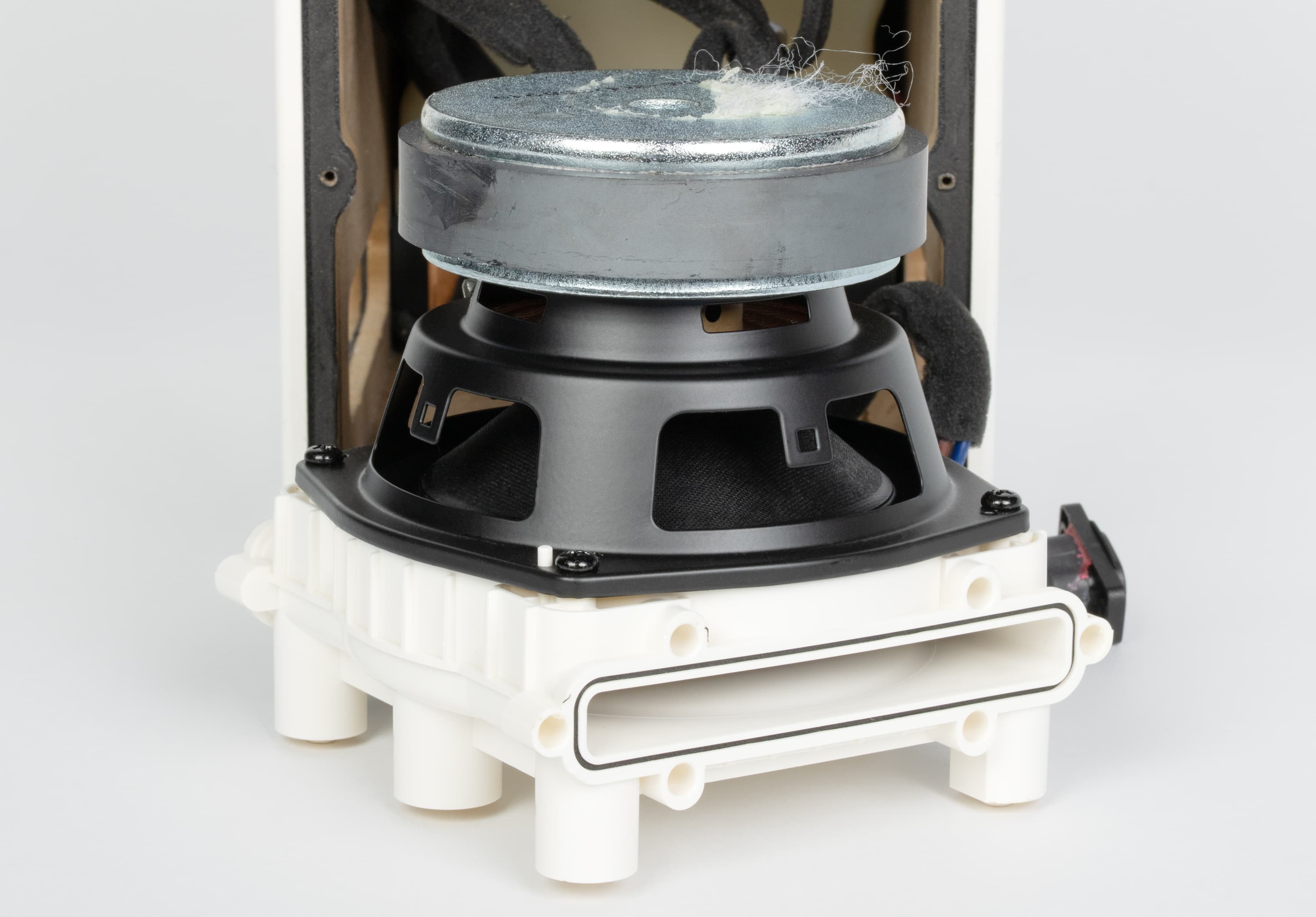

Вынув пластиковый модуль вместе с установленным на него динамиком, можно лучше понять логику конструкции. Этот узел является частью акустического оформления системы. Он образует небольшую камеру перед диффузором, из которой звук выводится наружу через щелевые каналы, выведенные к боковым стенкам корпуса. Таким образом между динамиком и внешней средой формируется дополнительный акустический тракт. Вероятно, его задача — не только распределять поток воздуха и снижать турбулентные шумы, но и формировать акустическую нагрузку для динамика. Камера вместе со щелевыми каналами может работать как настроенный резонатор, влияя на поведение системы в области низких частот. Сам модуль при этом служит несущей платформой для излучателя и одновременно обеспечивает его частичную виброразвязку от корпуса.

При этом в системе используется и классический фазоинвертор, работающий параллельно с описанным выше акустическим модулем. Его порт выведен на заднюю стенку корпуса. Вместе с внутренним объемом колонки он образует настроенный резонатор, усиливающий излучение в НЧ-регистре и повышающий эффективность работы динамика вблизи частоты настройки. В конструкции фактически присутствуют два акустических элемента, работающих с разными сторонами излучения динамика: передняя камера со щелевыми каналами взаимодействует с прямым излучением диффузора и формирует акустическую нагрузку перед ним, тогда как фазоинвертор использует энергию, излучаемую в объем корпуса. Такая комбинация позволяет разделить акустическую нагрузку на динамик между двумя трактами и более точно сформировать поведение системы в области низких частот.

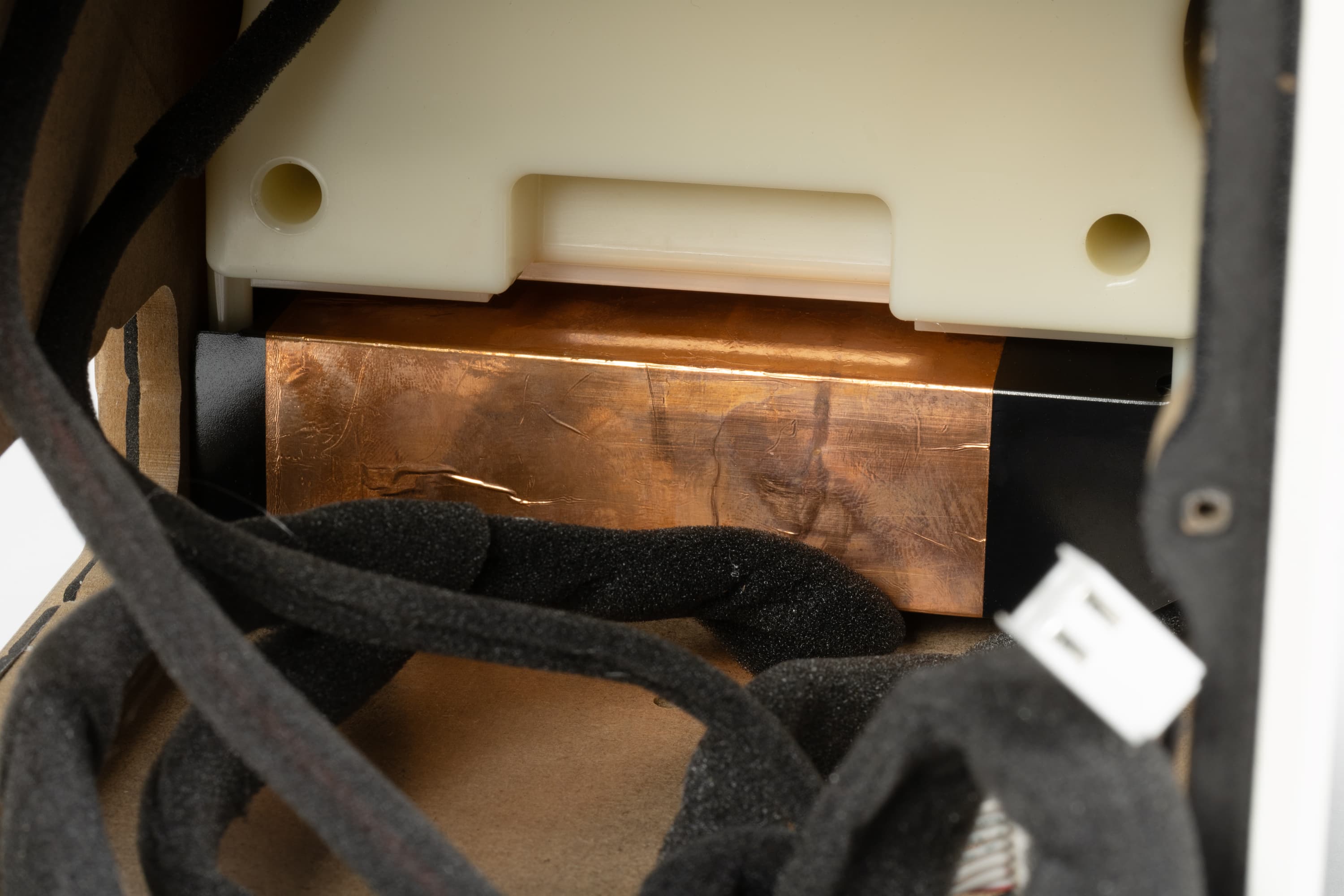

Блок питания расположен ближе к передней панели и закрыт медной экранирующей накладкой, что снижает уровень электромагнитных помех и уменьшает вероятность их влияния на расположенные рядом сигнальные цепи и динамики.

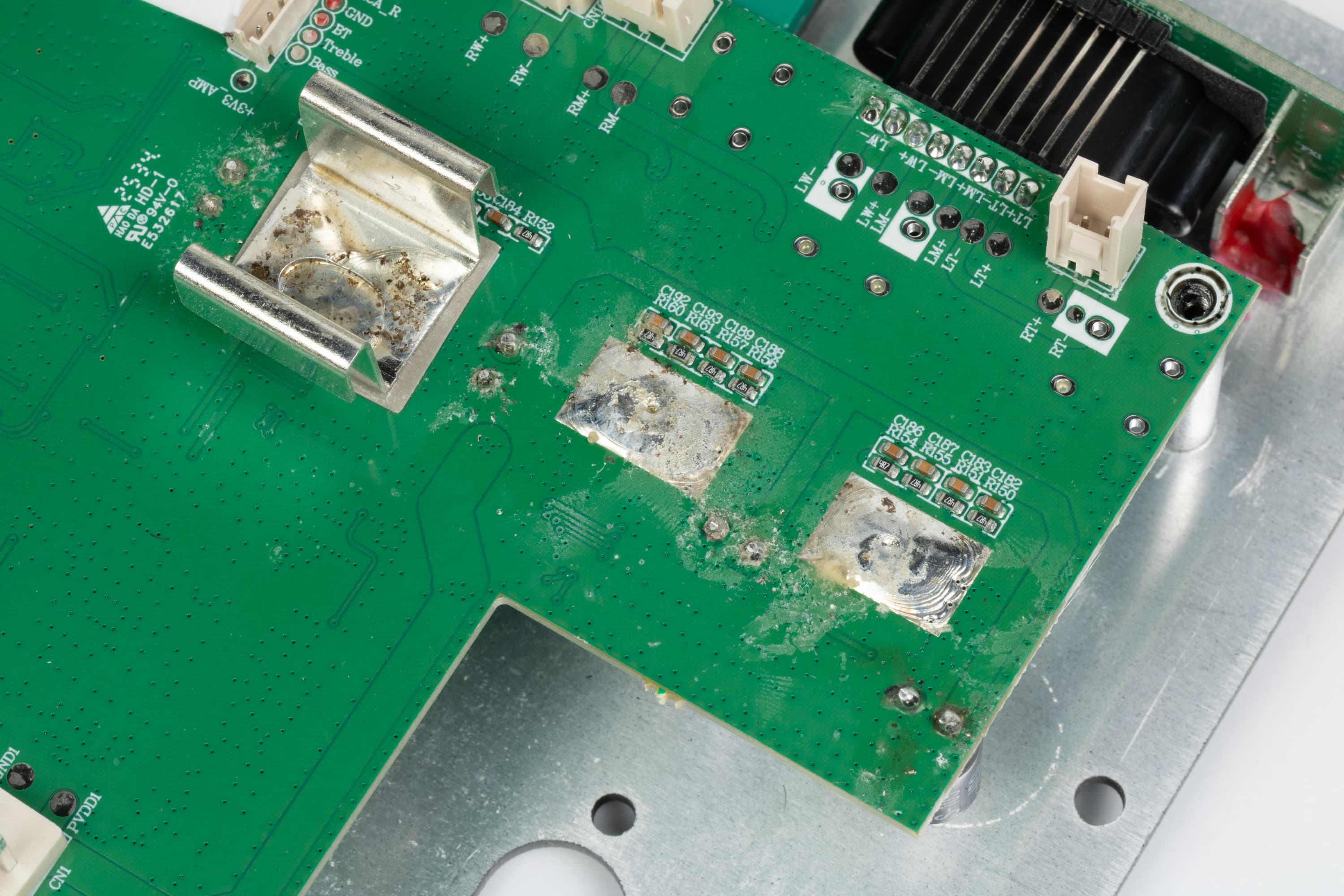

Посмотрим на обратную сторону основной платы. В качестве простейших теплоотводов усилителей используются увеличенные площадки с массивными наплывами припоя. Вокруг них заметны группы переходных отверстий, помогающих распределять тепло по внутренним слоям платы. Флюс после пайки полностью не отмыт — выглядит не слишком аккуратно, но на работе устройства это вряд ли сказывается.

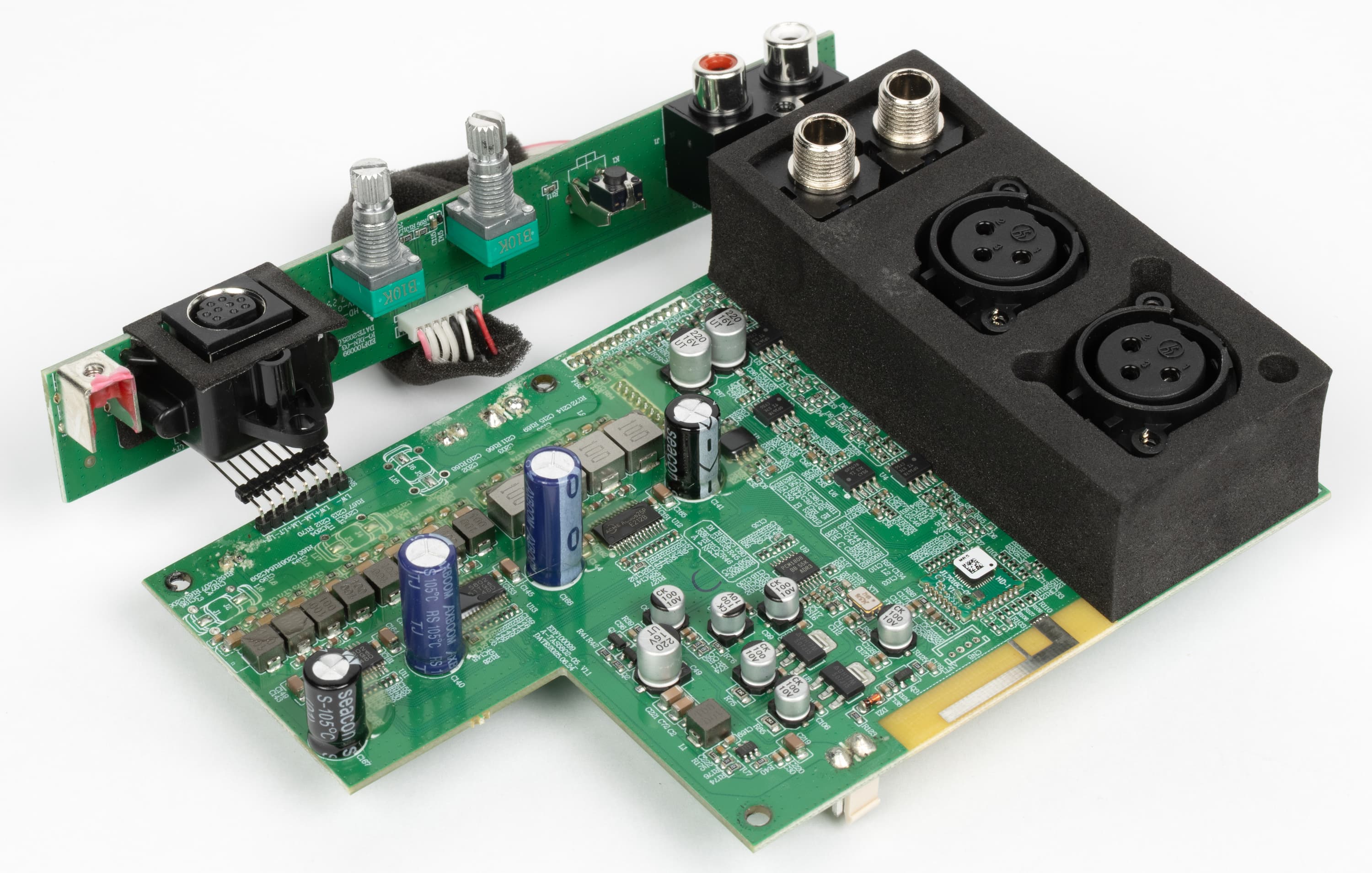

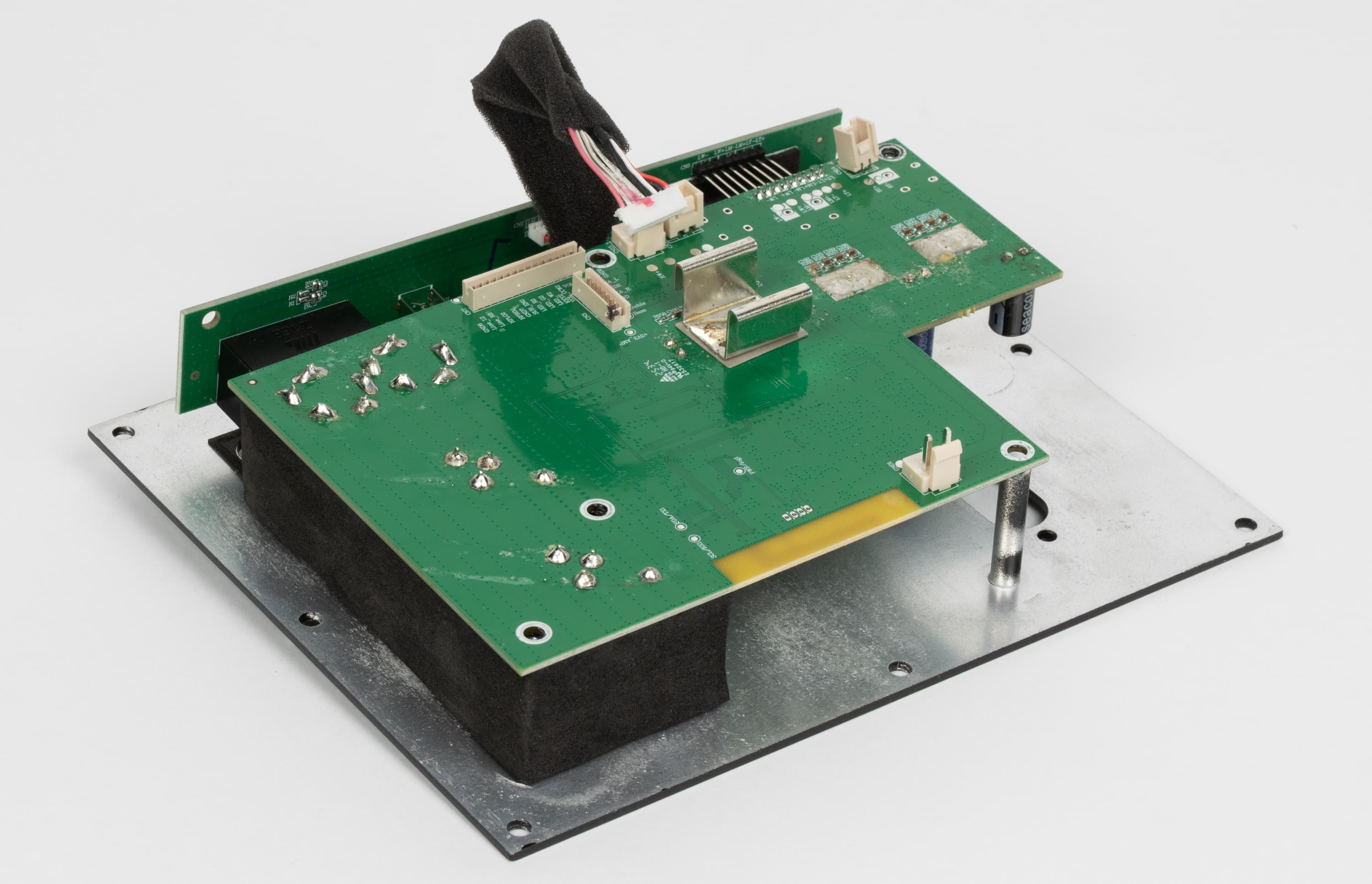

Снимаем обе платы с задней панели. Основная электроника сосредоточена на большой: здесь размещены цепи питания, обработка сигнала и усилители мощности. Узкая вспомогательная плата вынесена отдельно и несет элементы управления. Входные разъемы XLR и TRS собраны в пластиковом блоке, который выполняет роль механического основания и принимает на себя нагрузку при подключении кабелей.

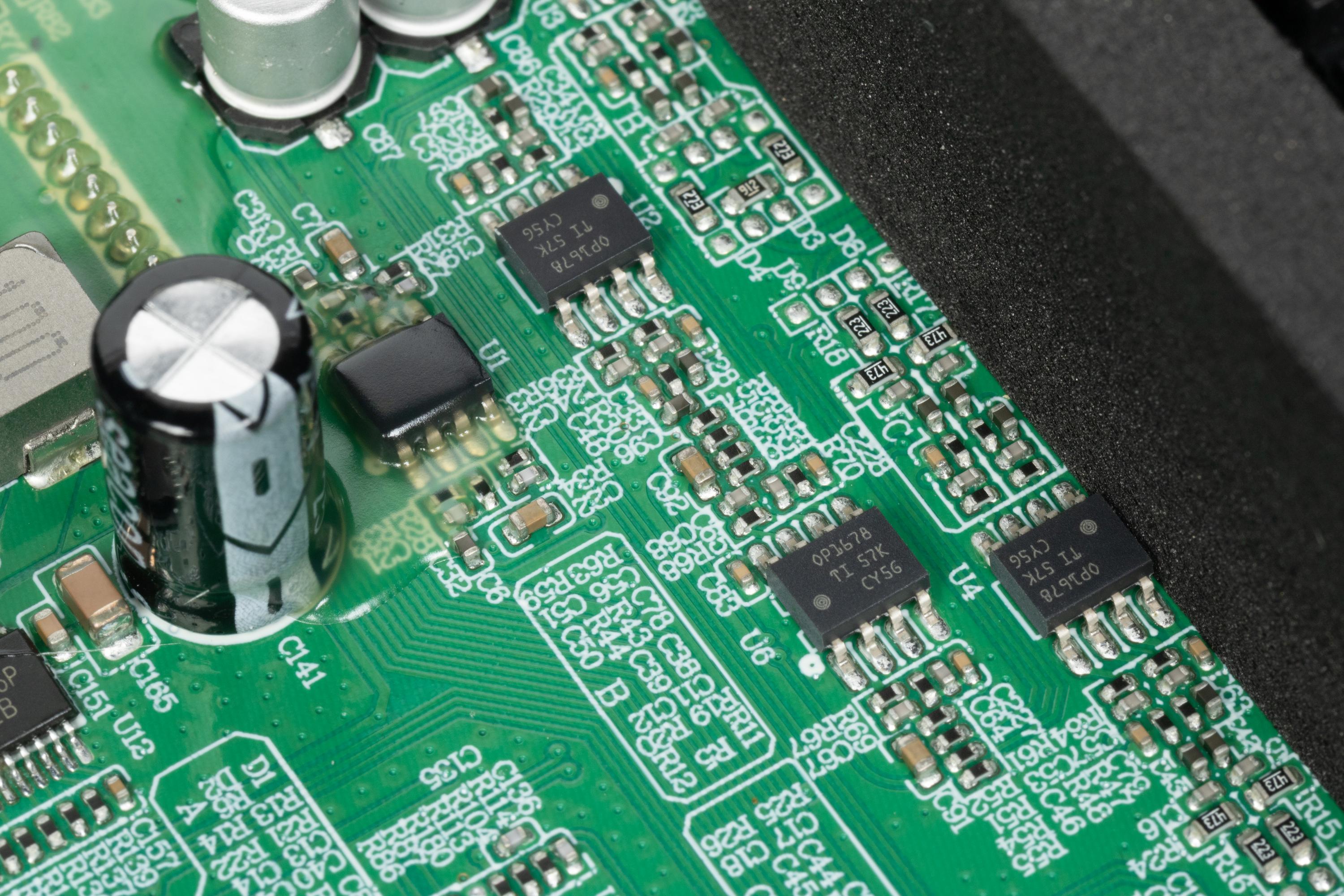

Рядом с блоком разъемов можно увидеть несколько операционных усилителей OP1678 (Texas Instruments), вокруг которых сгруппированы цепи обратной связи и фильтрующие элементы. Судя по всему, здесь реализованы каскады предварительной обработки сигнала.

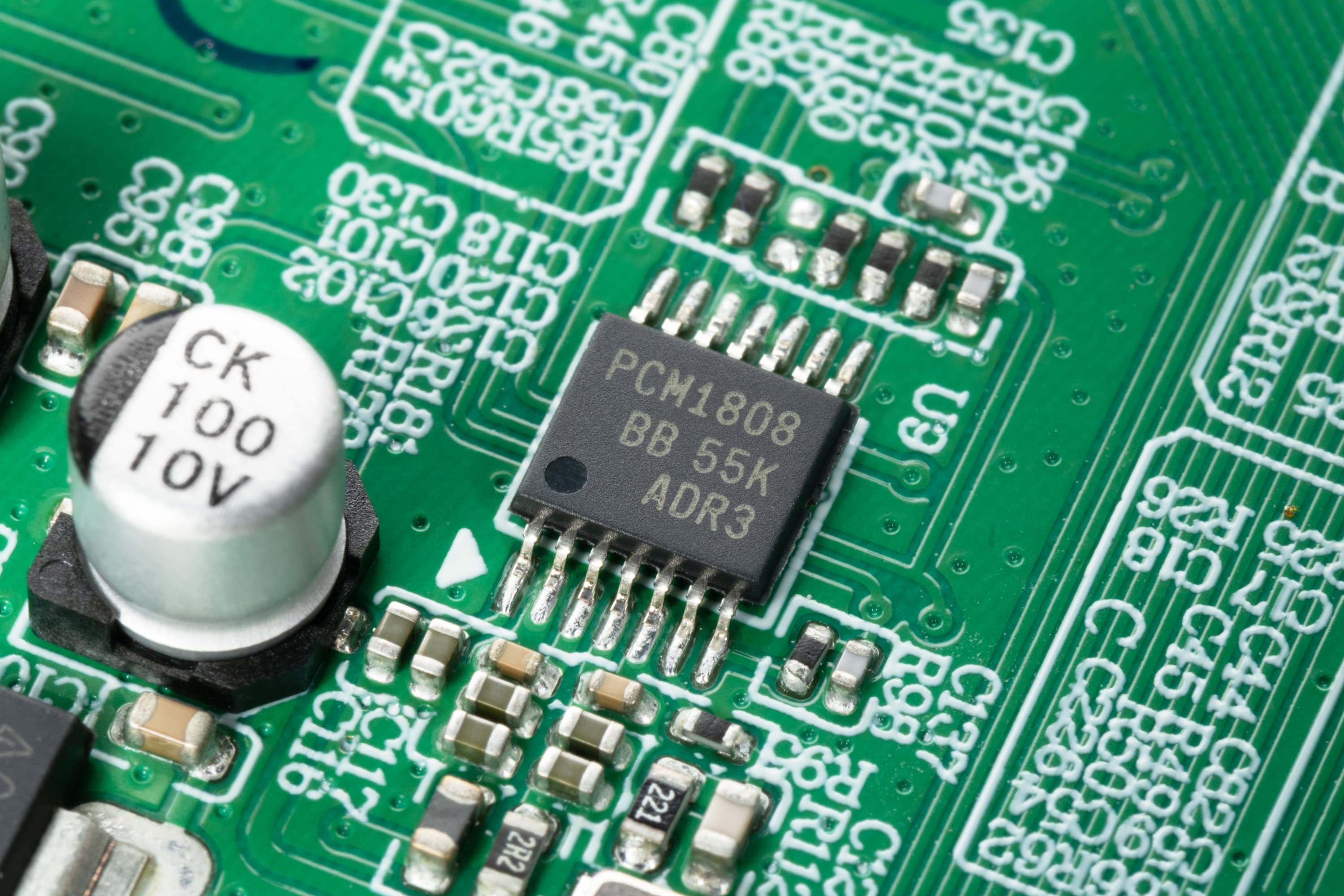

В роли аналого-цифрового преобразователя выступает PCM1808 из линейки Burr-Brown все тех же Texas Instruments.

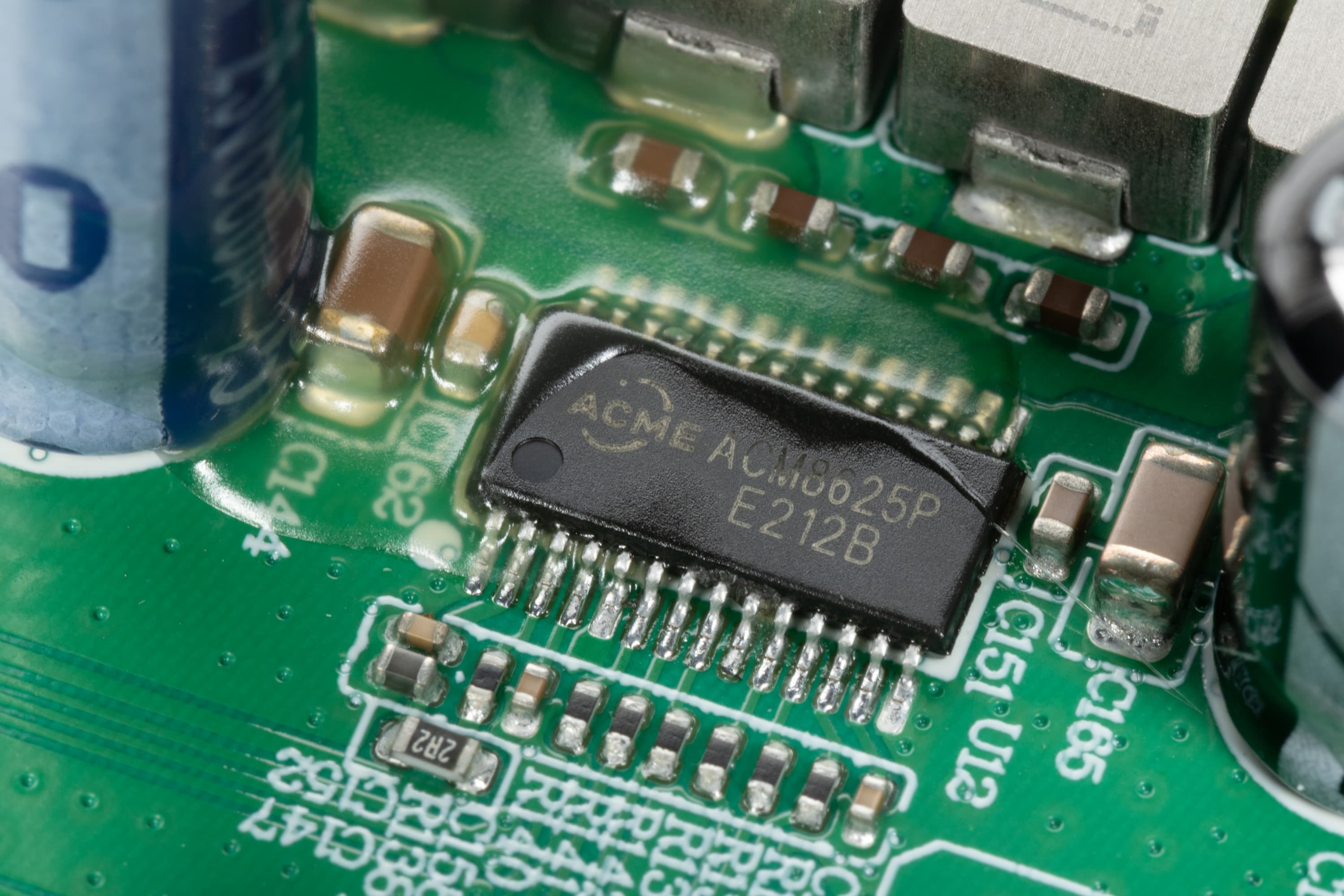

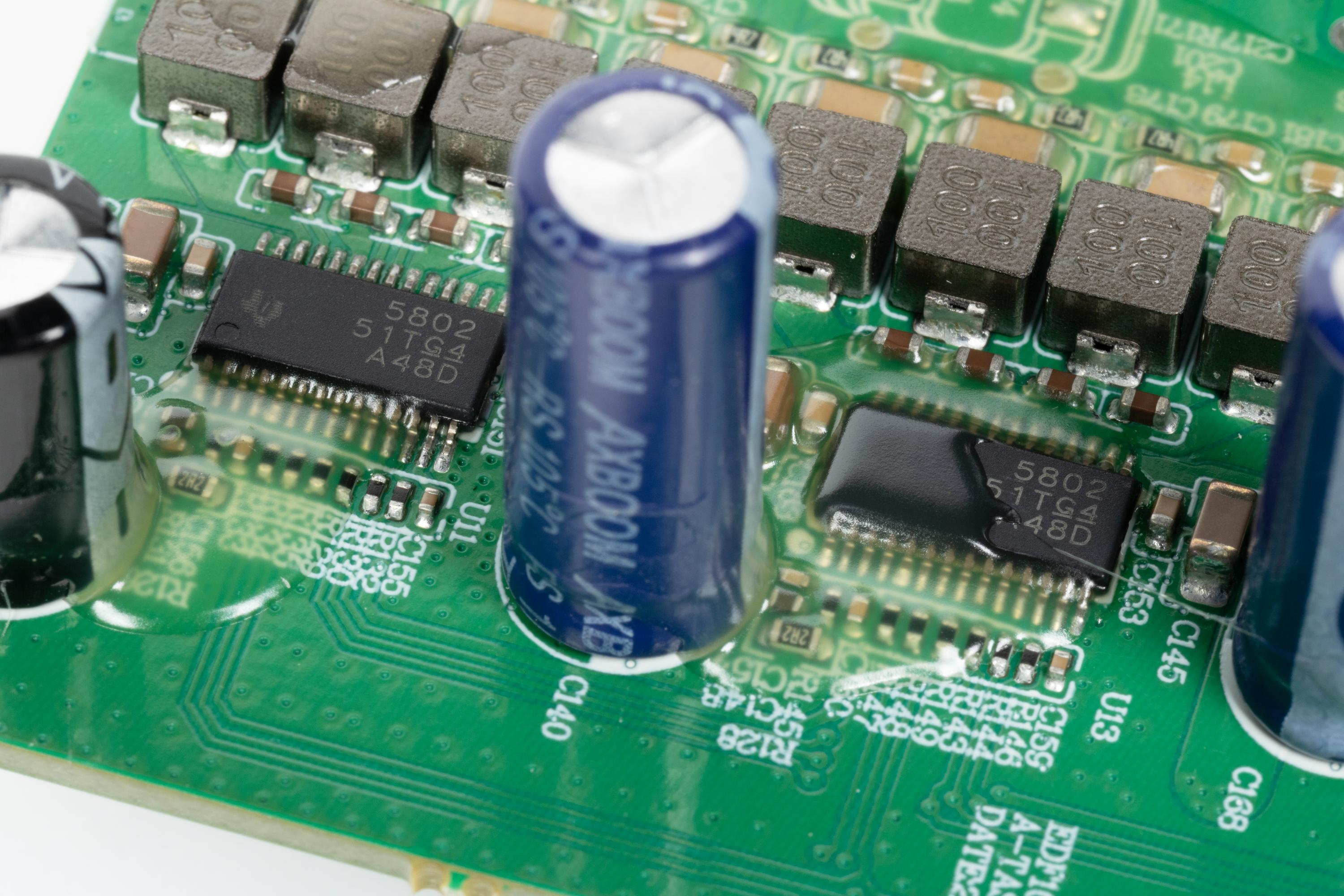

Усилительная часть построена на трех двухканальных микросхемах: одной ACME ACM8625P и двух TI TAS5802. В сумме система располагает шестью усилительными каналами, что позволяет реализовать полноценное раздельное усиление для трех полос каждой колонки.

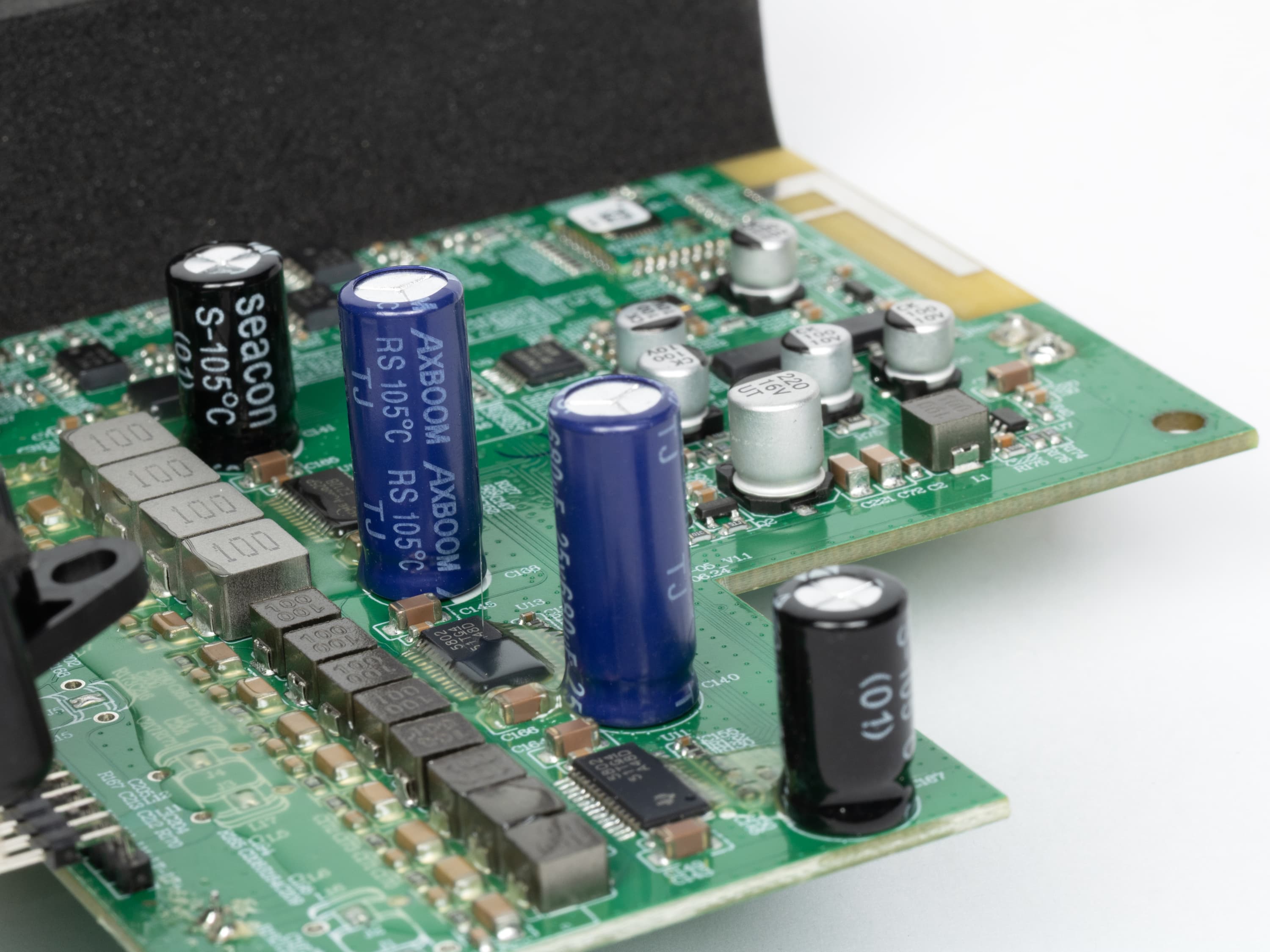

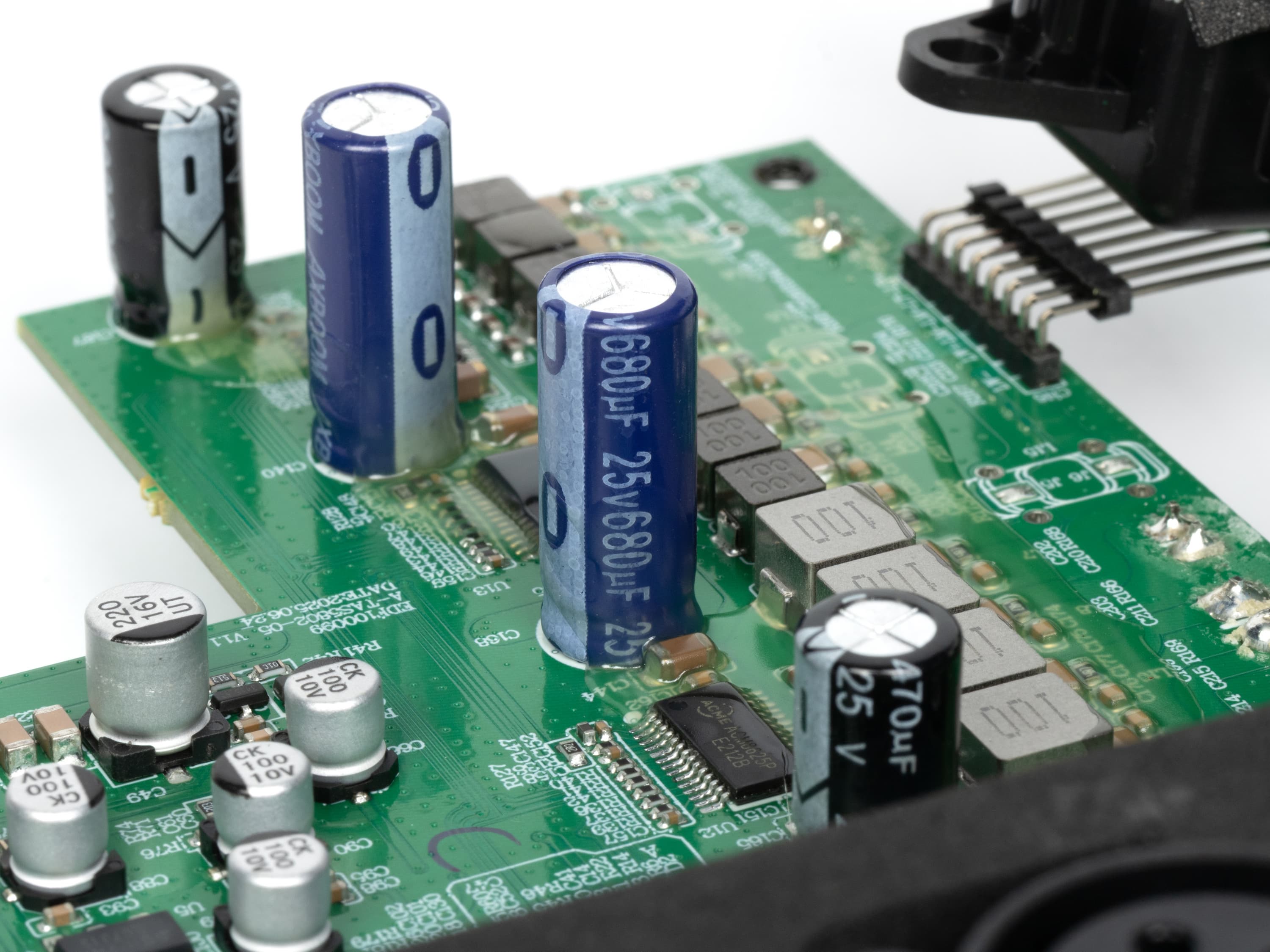

В цепях питания используются электролитические конденсаторы Axboom и Seacon. Это китайские компоненты массового промышленного класса — не премиальные серии, но вполне типичное и рабочее решение для устройств среднебюджетного сегмента.

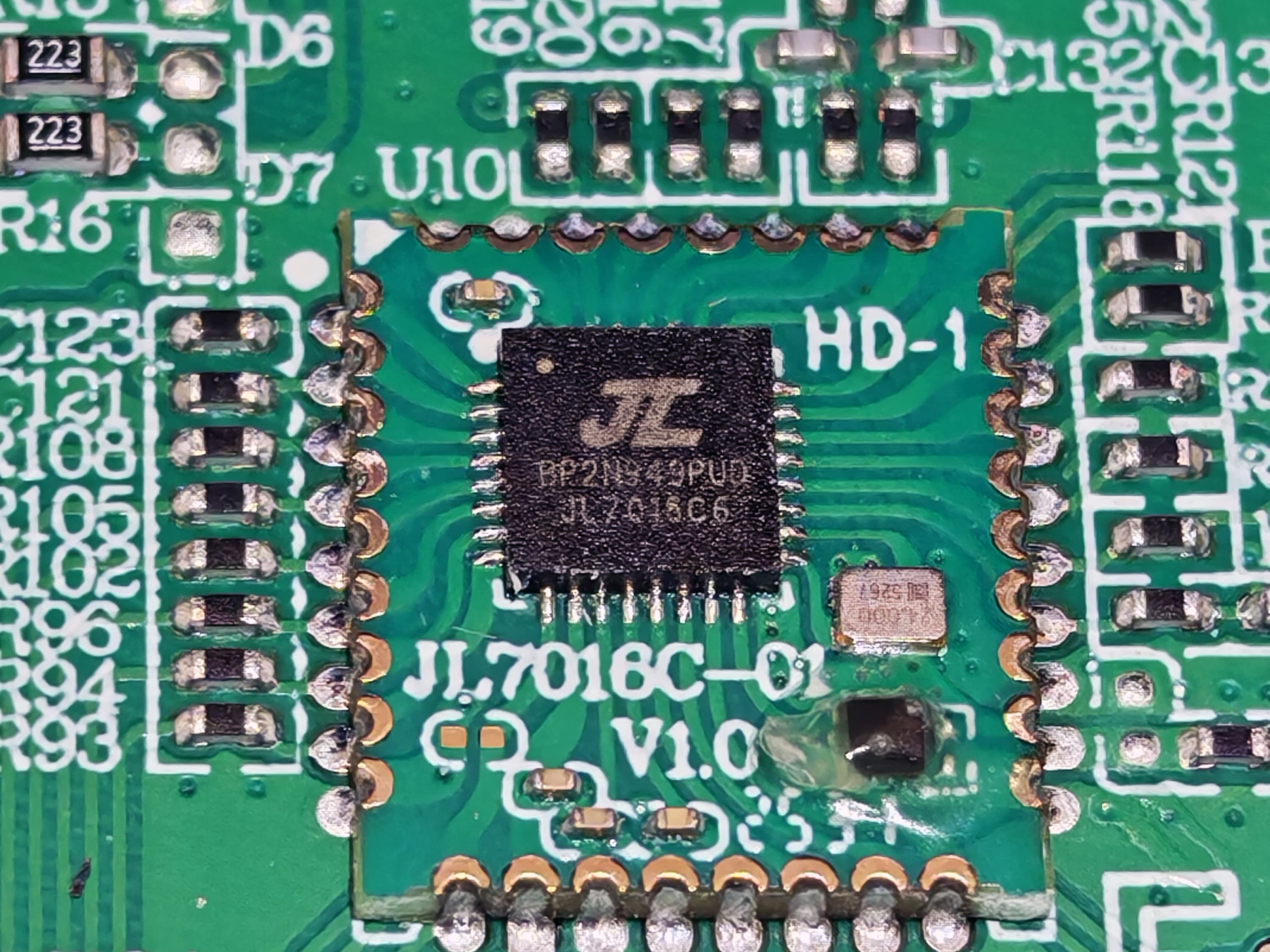

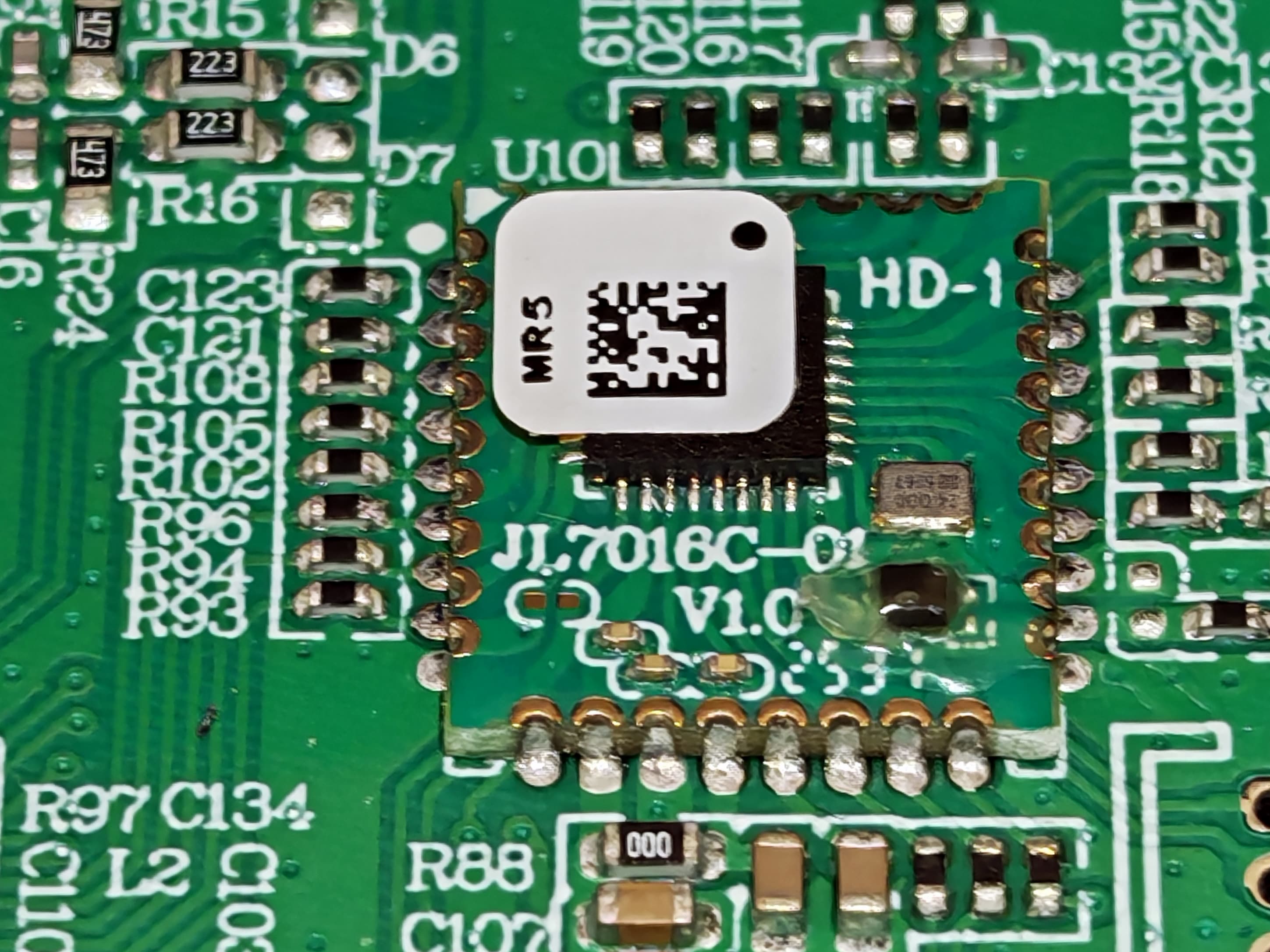

Центральная микросхема Bluetooth-модуля традиционно скрыта под наклейкой, которая без труда удаляется. Под ней обнаруживается чип китайской компании Jieli Technology, однако найти даташит на него не удалось. А жаль, было бы интересно проверить, не является ли именно он «виновником» отсутствия поддержки кодека AAC, о чем мы еще поговорим ниже.

В целом подбор компонентов производит очень хорошее впечатление, особенно если помнить, что перед нами не профессиональные студийные мониторы, а сравнительно доступная бытовая модель. В отличие от ультрабюджетной акустики здесь не возникает ощущения, что устройство собрано из случайного набора самых дешевых решений. Напротив, архитектура выглядит вполне осмысленной. Производитель не увлекается дорогими «аудиофильскими» компонентами и явно экономит на второстепенных узлах (Bluetooth-модуль тому пример), но сохраняет необходимый уровень там, где это действительно важно. Все заявленные технологии реализованы — в частности, каждая полоса имеет собственный усилительный канал.

Подключение

Разговор о подготовке Edifier MR5 к работе стоит начать с вопроса их размещения — в данном случае это особенно важно. Выше мы увидели, что колонки излучают звук во всех направлениях: помимо смотрящих вперед излучателей в этом участвуют два щелевидных отверстия по бокам корпуса и фазоинвертор на задней панели. Поэтому акустике необходимо обеспечить как можно больше свободного пространства вокруг. Близость стен и других поверхностей приводит к появлению нежелательных отражений и резонансов, что практически всегда негативно влияет на характер звучания.

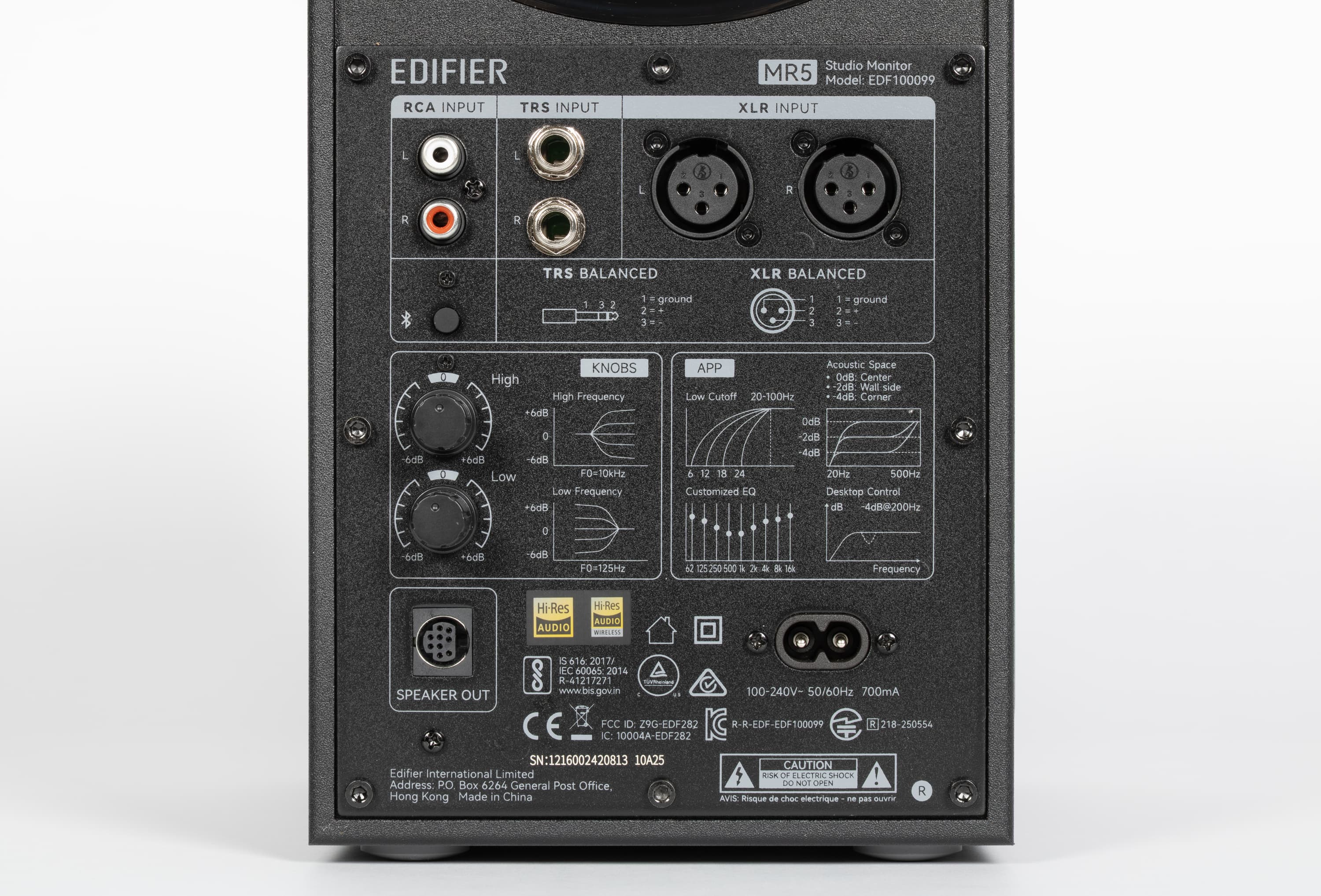

Все разъемы для подключения источников звука собраны на задней панели. Кабели с разъемами RCA и миниджек есть в комплекте, но при наличии балансных входов на XLR и TRS логичнее задействовать именно их — правда, для этого понадобятся соответствующие кабели и источник не самого начального уровня, оборудованный балансными выходами.

На задней панели также расположены два регулятора эквалайзера для низких и высоких частот, представляющих собой потенциометры с ограничением угла вращения. Бас регулируется на частоте 125 Гц, высокие — на 10 кГц, диапазон в обоих случаях составляет ±6 дБ. Поворачиваются они с хорошо подобранным усилием, но из-за своего расположения явно не рассчитаны на постоянное использование. Их основная задача — один раз подстроить звучание акустики под особенности помещения и личные предпочтения слушателя.

Пассивная колонка подключается к активной с помощью комплектного кабеля — там все максимально просто. Разъем довольно редкий, поэтому с этим кабелем лучше быть поаккуратнее — заменить его будет сложновато. Впрочем, вероятность такой замены невелика — нагрузка на него минимальная. Порты размещены достаточно свободно: подключенные коннекторы не мешают друг другу и взаимодействию с расположенными рядом органами управления.

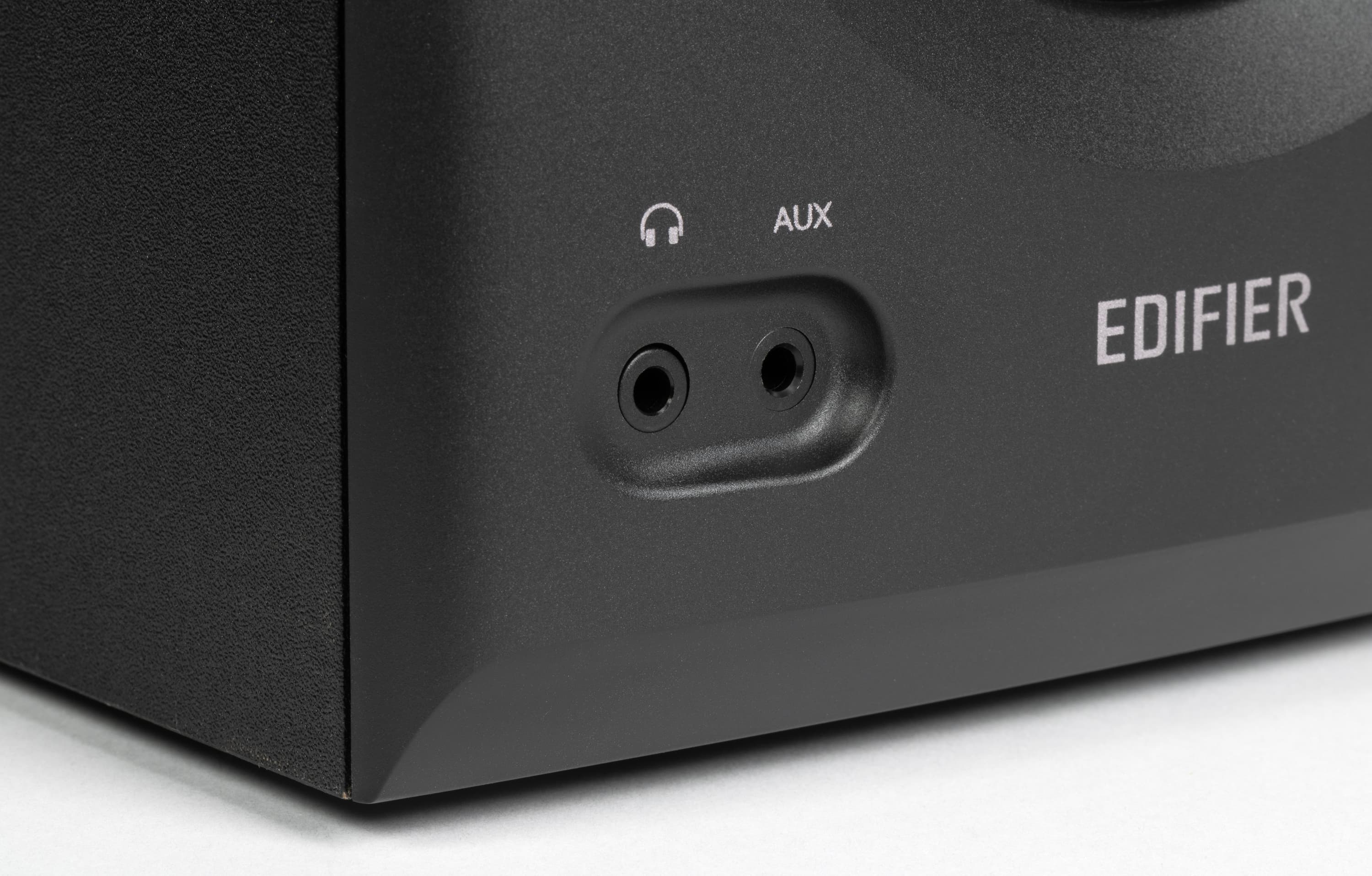

На передней панели расположены два разъема миниджек 3,5 мм для подключения наушников и какого-нибудь дополнительного источника звука. С учетом «полупрофессиональной» ориентации акустики разъем для наушников логичнее было бы сделать на джеке 6,3 мм: при необходимости найти переходник с миниджека не проблема, а вот в обратную сторону — сложнее. Но это мы уже немного придираемся, так тоже хорошо. При подключении коннектора к этому разъему звук в колонках автоматически отключается.

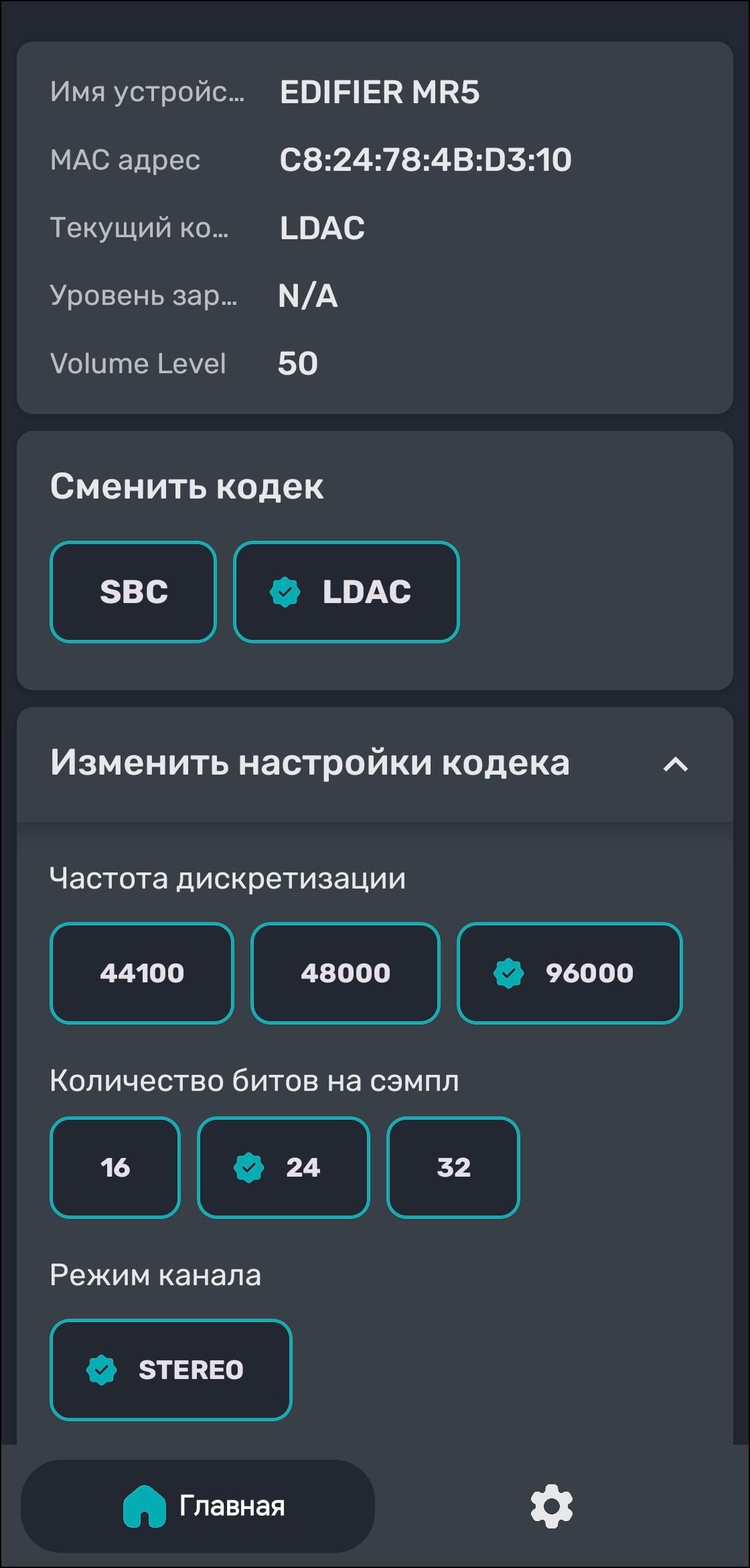

Поддерживает Edifier MR5 и Bluetooth-подключение, но тут есть интересный нюанс: кодеков всего два — SBC и LDAC. Владельцам смартфонов под управлением Android этого хватит за глаза — LDAC давно стал частью системы и обеспечивает качество передачи звука, более чем достаточное для фонового прослушивания музыки. А вот пользователи, предпочитающие продукцию Apple, могут быть несколько разочарованы отсутствием поддержки AAC. Как мы уже замечали выше, на реализации беспроводного подключения разработчики явно решили немного сэкономить — впрочем, критиковать их за это сложно: доступную цену нужно поддерживать, а функция в данном случае «сильно дополнительная».

После активации Bluetooth с помощью специальной кнопки на задней панели Edifier MR5 некоторое время ищет «знакомые» устройства, а если ничего не находит — автоматически переходит в режим сопряжения. Дальше все по стандартной схеме: выбираем акустику в меню и подключаемся. Мультипойнт не поддерживается, к качеству связи за все время тестирования вопросов не возникло. А вот рассинхронизация звука в играх и при просмотре видео возникает регулярно, особенно при использовании кодека LDAC. Впрочем, при таком количестве вариантов проводного подключения это вряд ли можно считать серьезной проблемой — в качестве основной опции здесь все же логичнее рассматривать именно их.

Управление и ПО

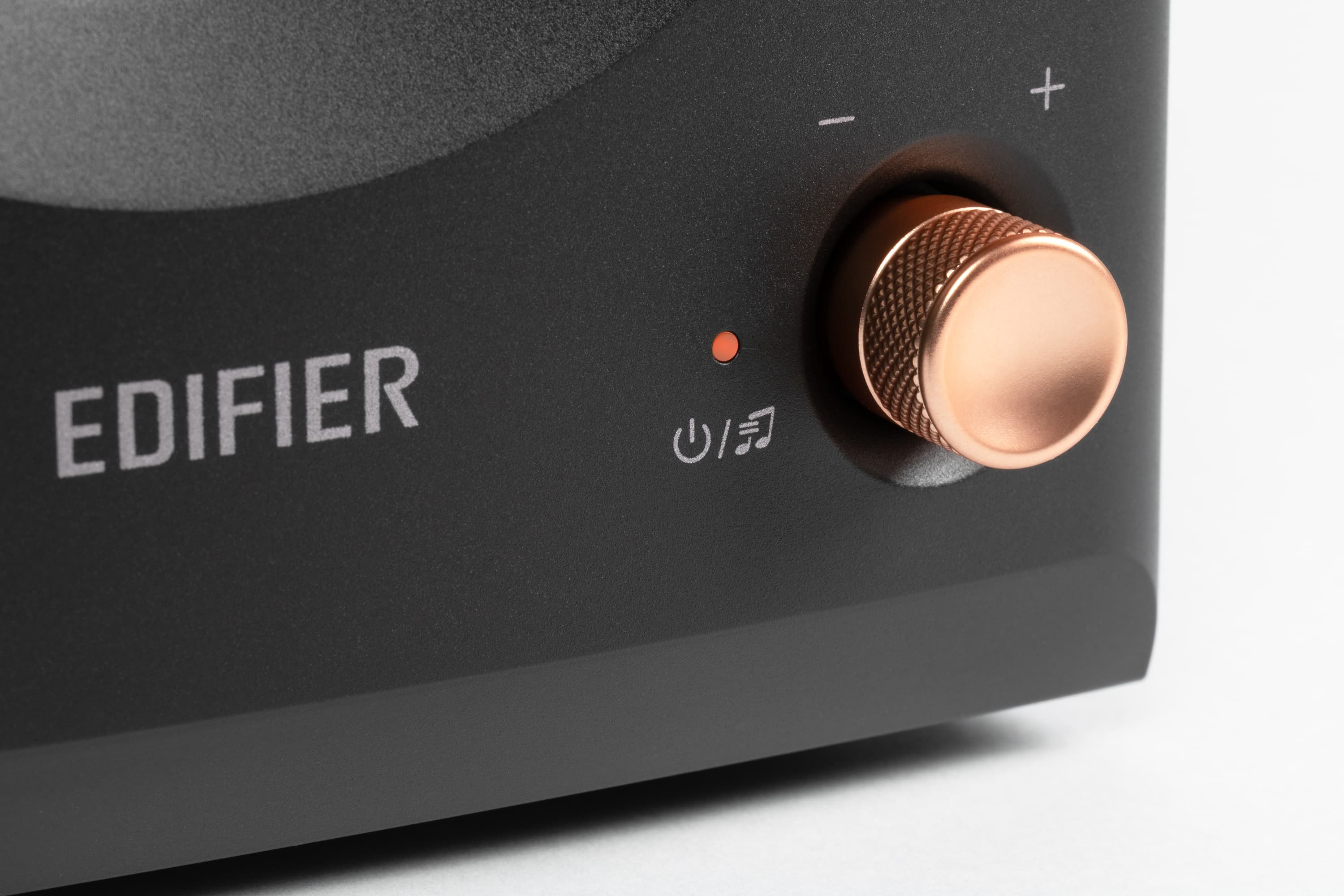

Регулировка громкости производится с помощью поворотного регулятора на передней панели, представляющего собой валкодер без ограничения угла вращения. Индикации текущего уровня громкости не предусмотрено, что для рассматриваемого класса устройств вполне типично, но все же несколько неудобно. С другой стороны, громкость удобнее зафиксировать на колонках и изменять на источнике, а к регулятору на передней панели относиться как к дополнительному. Кстати, синхронизация уровня громкости при Bluetooth-подключении не предусмотрена — он и в этом случае отдельно изменяется на источнике и колонках.

Вращается регулятор с приятным мягким кликом и усилием самую малость выше среднего, что в данном случае очень правильно и хорошо, так как на него периодически нужно еще и нажимать — важно иметь возможность делать это, не изменив параллельно уровень громкости, случайно повернув ручку. Короткое нажатие переключает звуковые профили, светодиодный индикатор рядом показывает, какой из ни активен:

• Красный — режим «Монитор»
• Зеленый — режим «Музыка»
• Белый — пользовательская настройка

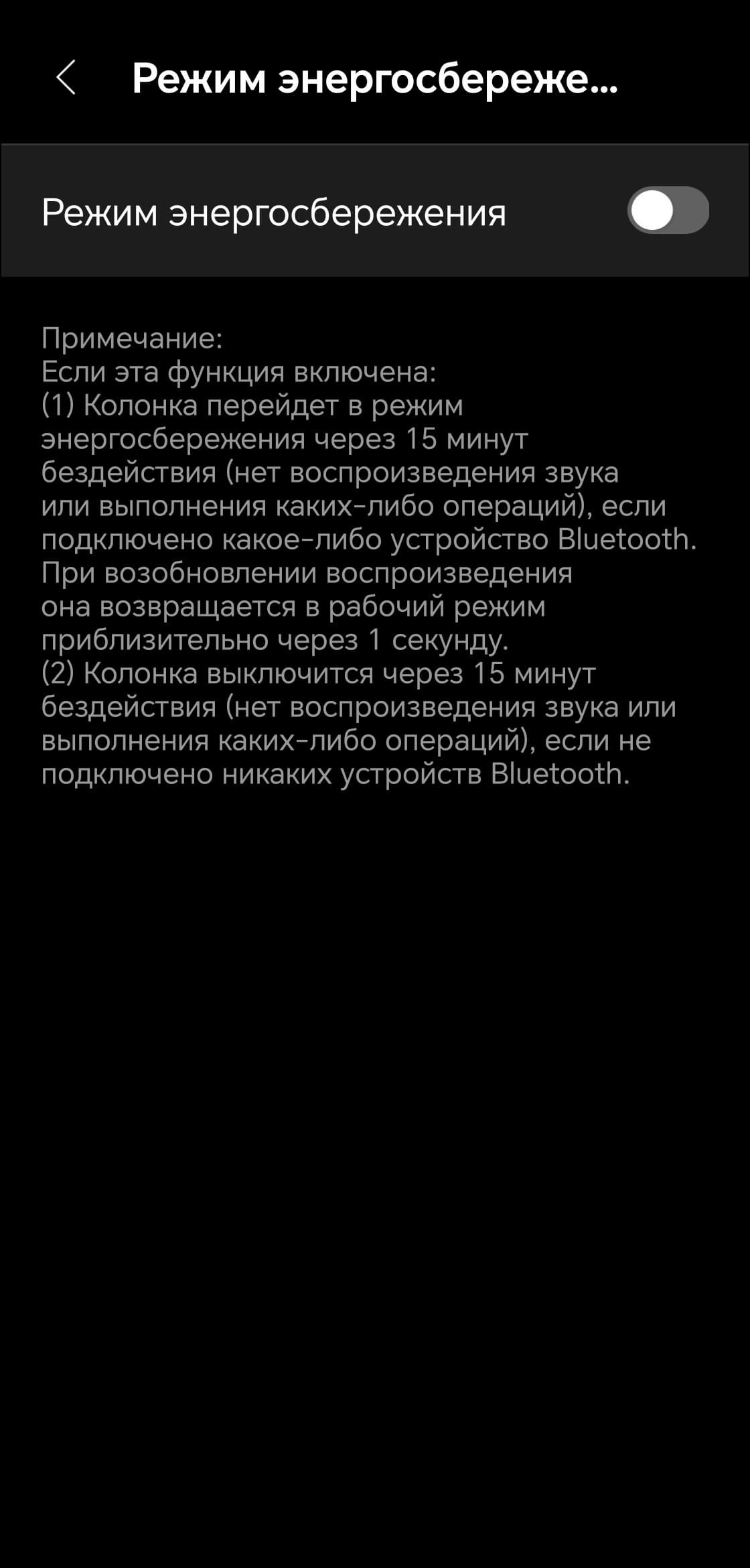

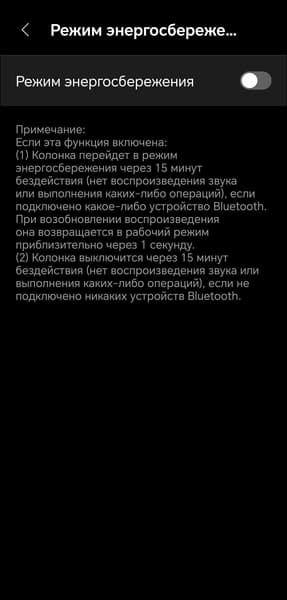

Длительное нажатие на регулятор переводит колонки в режим ожидания и выводит из него. В этот же режим они автоматически переходят и при продолжительном бездействии.

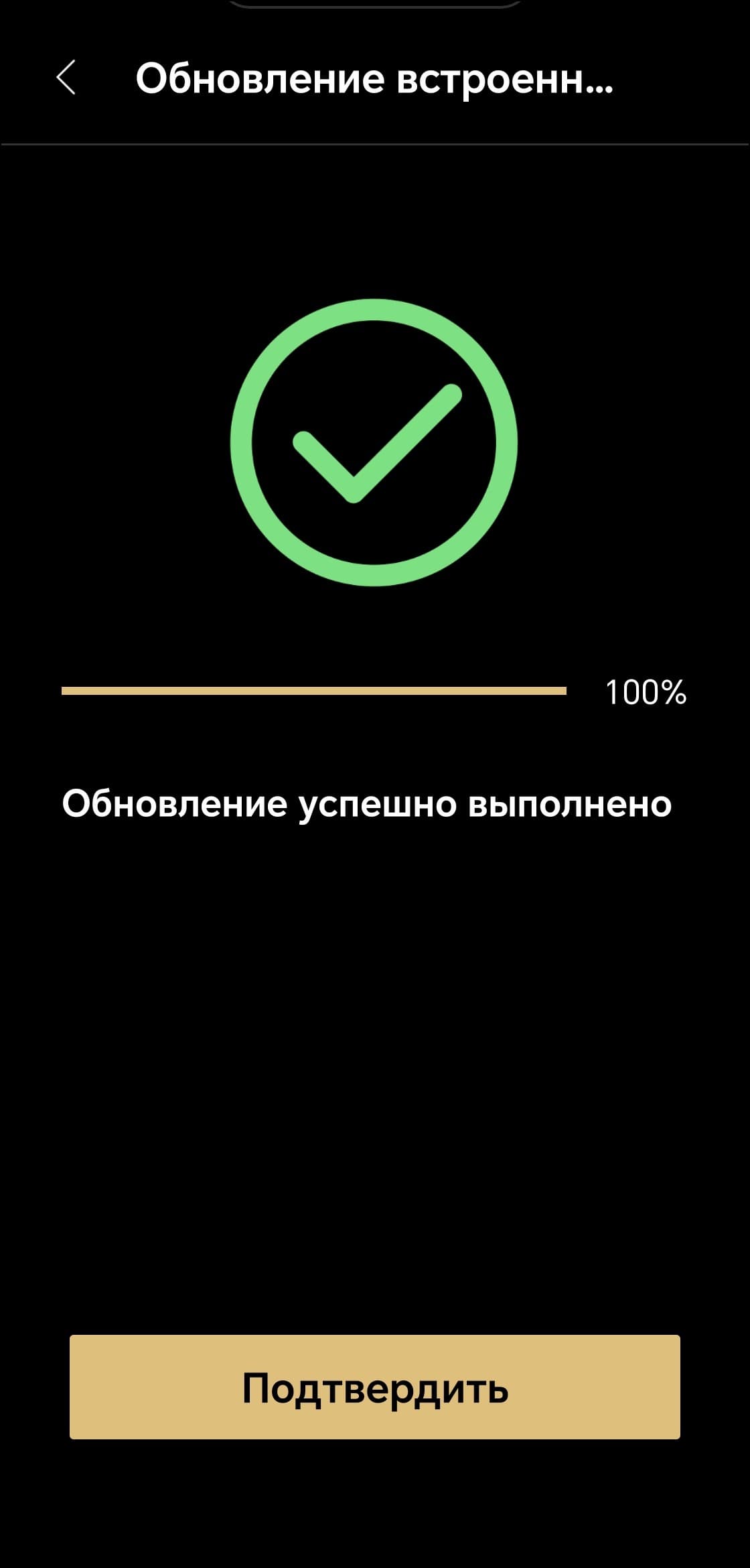

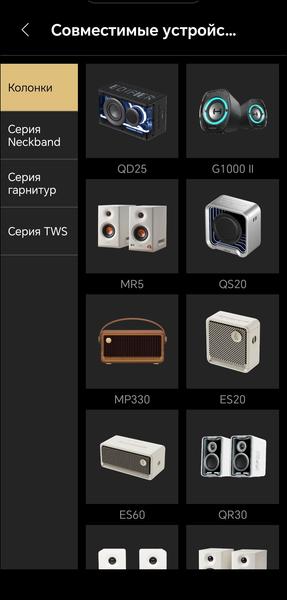

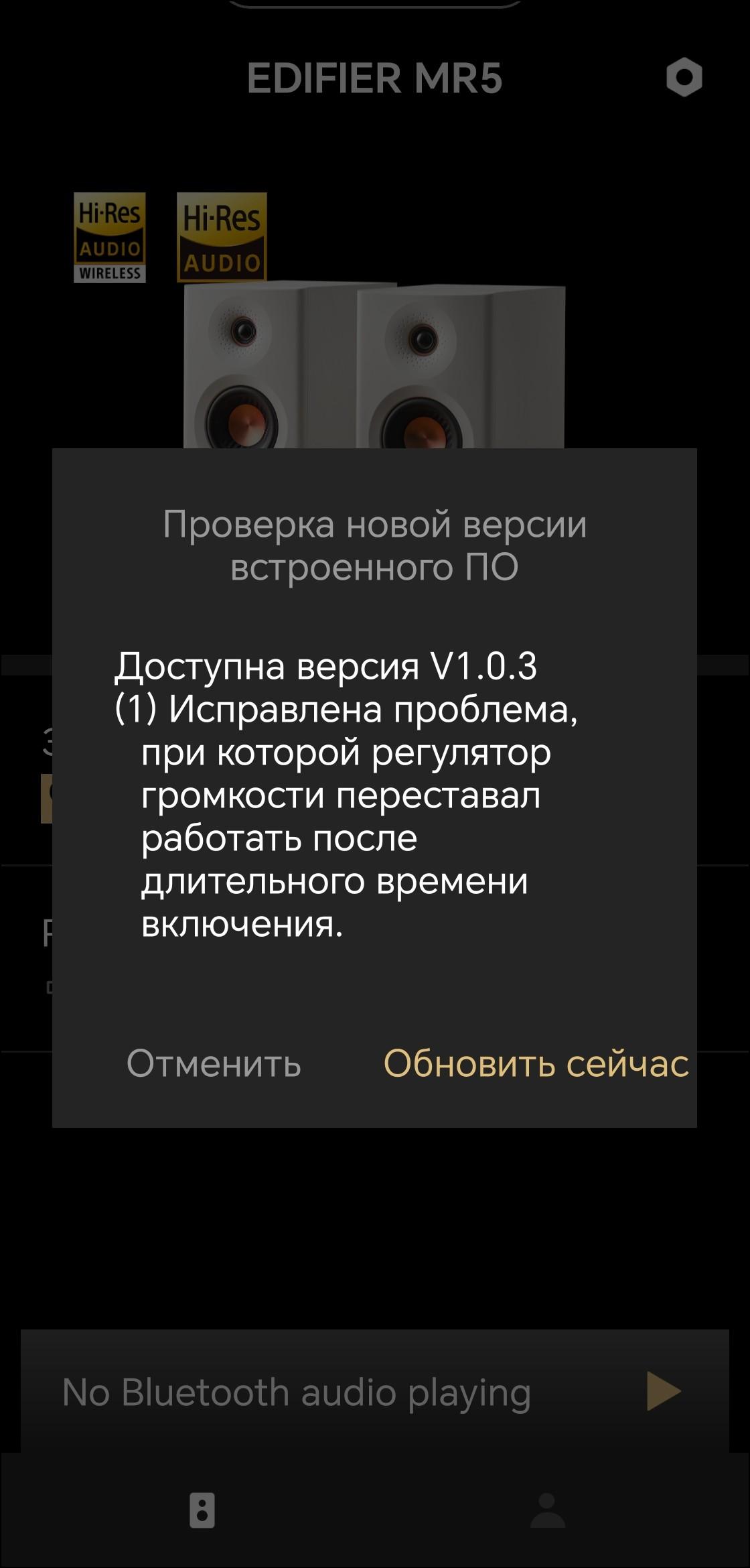

Несмотря на то, что мы назвали Bluetooth-подключение «сильно дополнительным», говоря о подключении источников звука, установить его все же непременно стоит ради использования приложения Edifier ConneX, без которого не получить доступ к целому ряду важных настроек и опций. После установки приложения и подключения акустики система предлагает обновить прошивку — еще один повод им воспользоваться. Обновления сами по себе полезны, а в нашем случае они к тому же устранили довольно неприятную проблему.

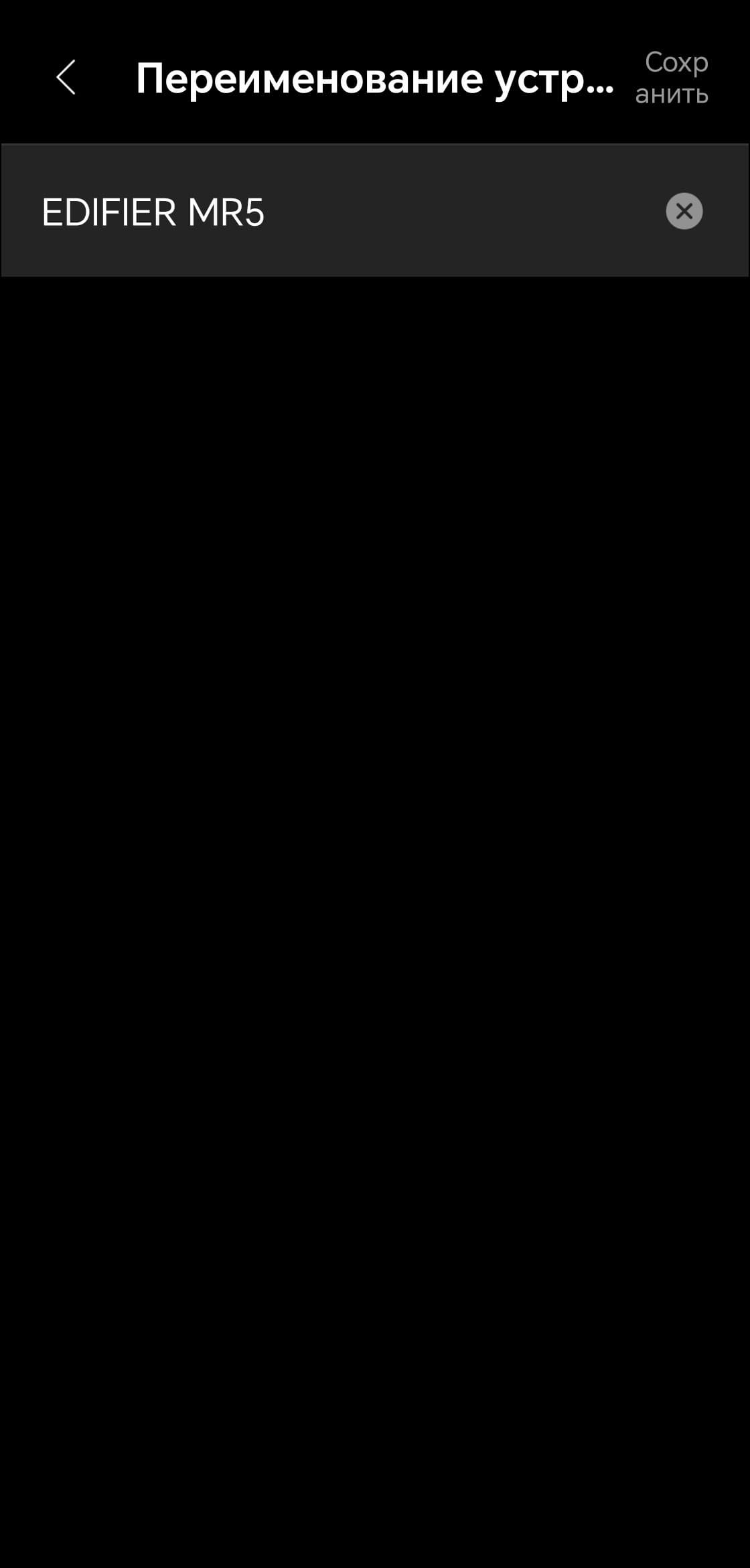

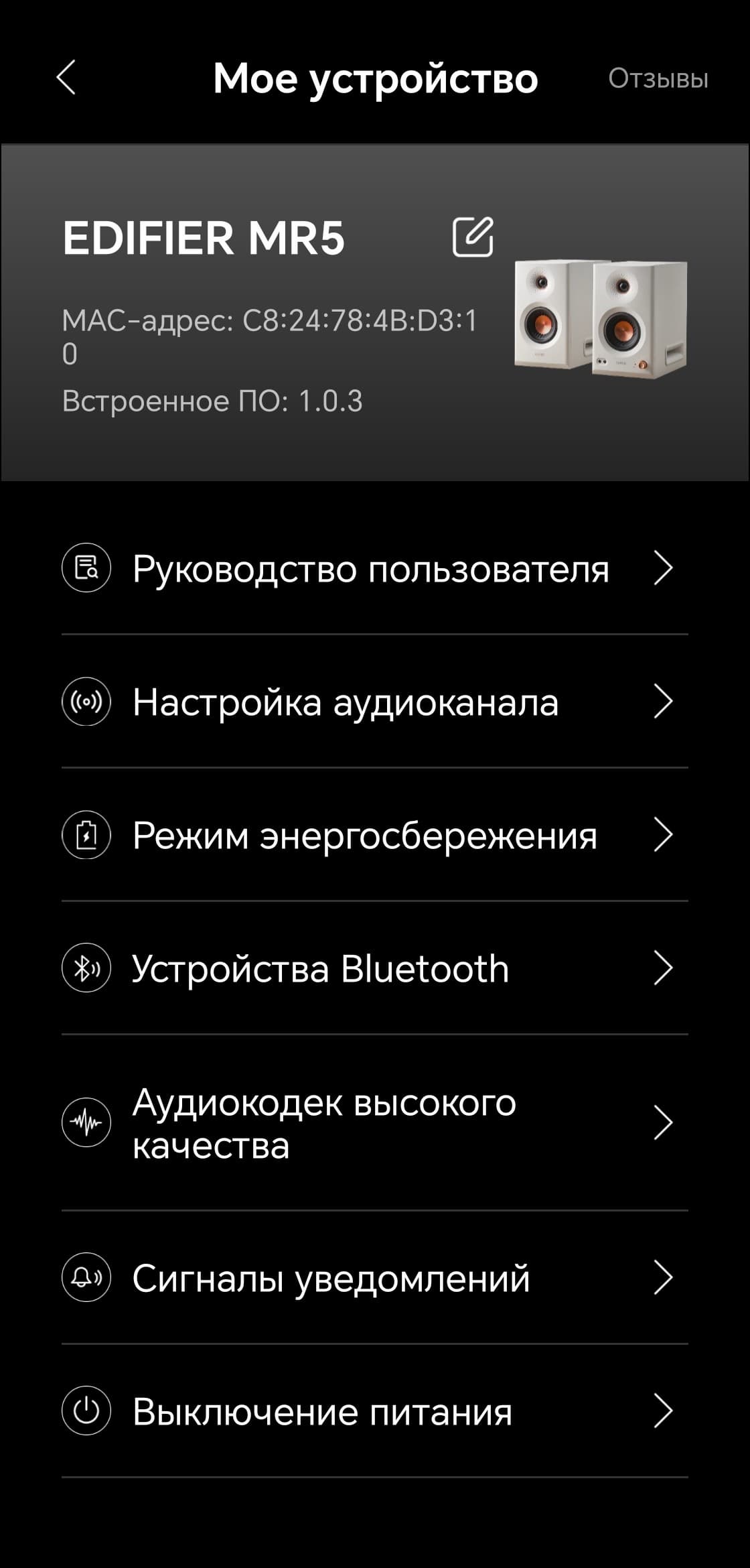

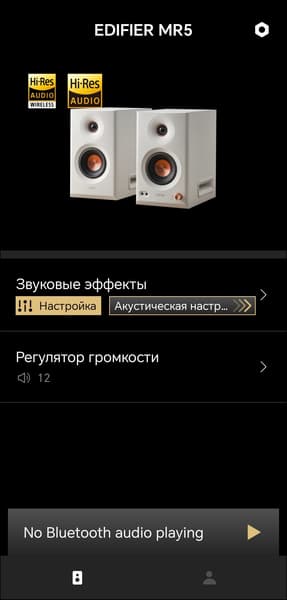

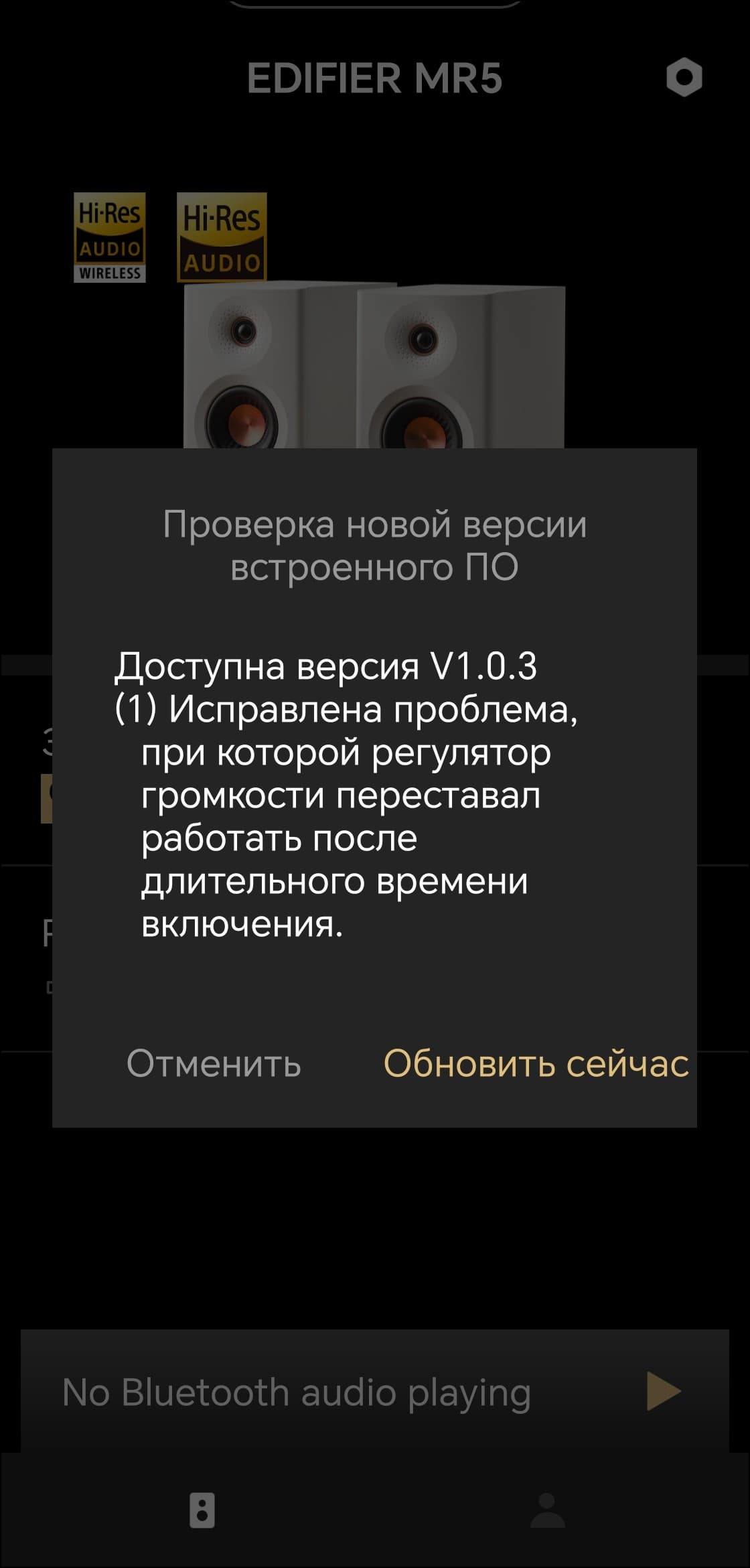

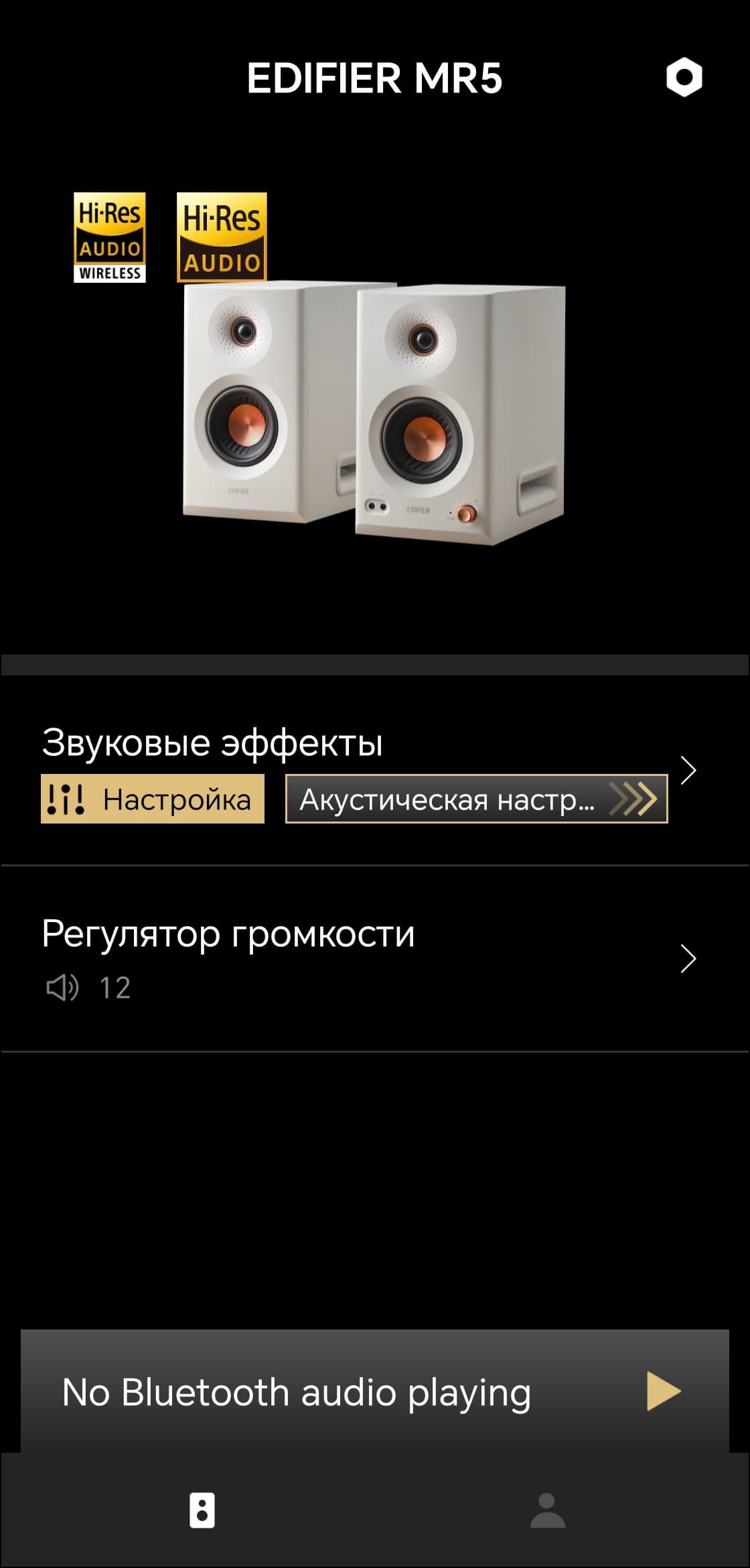

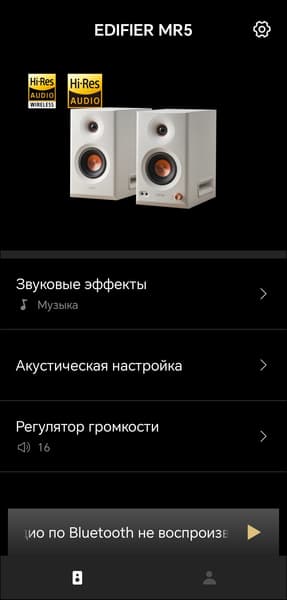

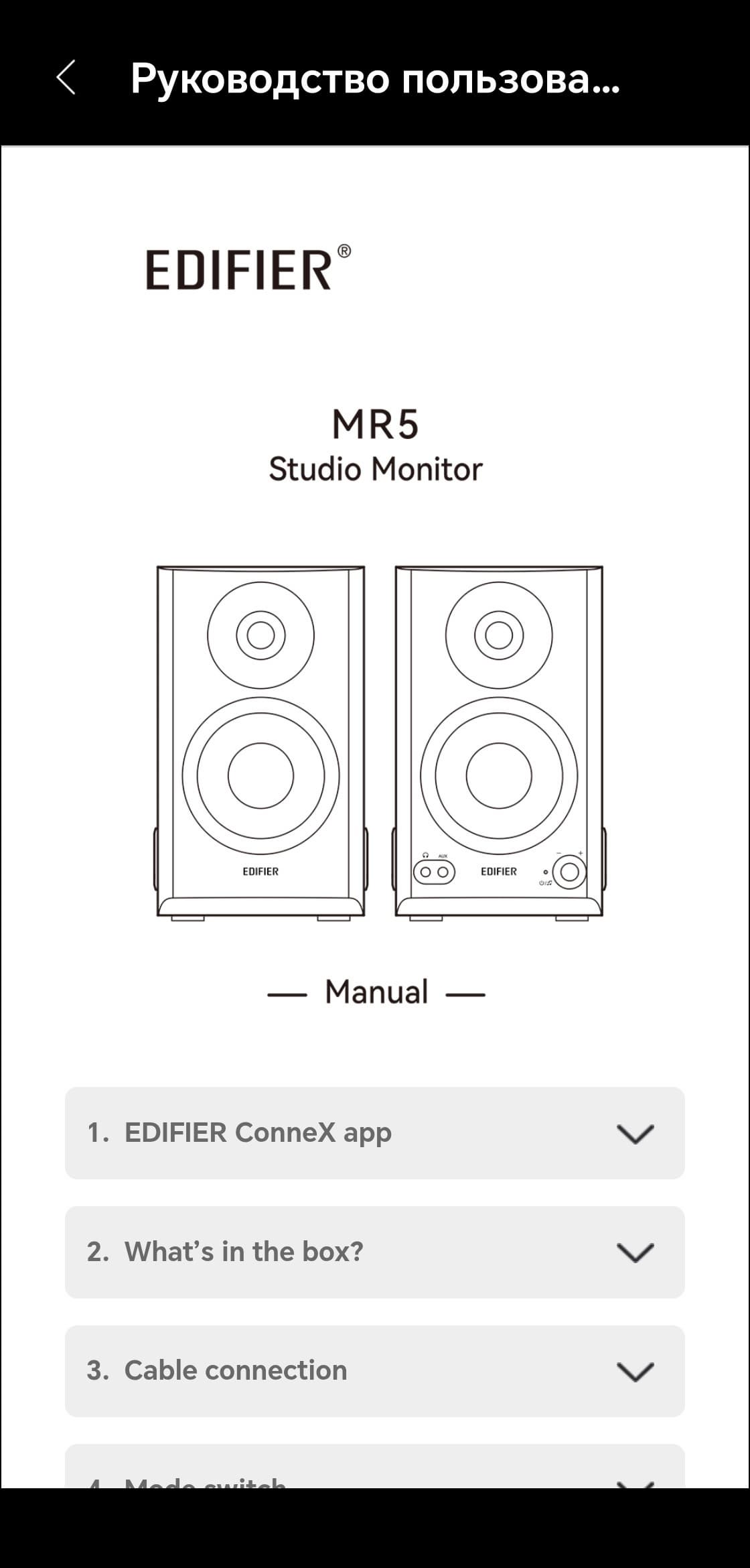

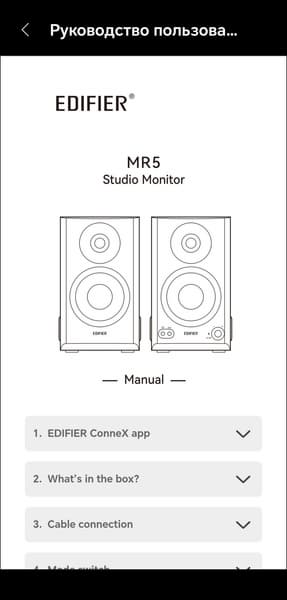

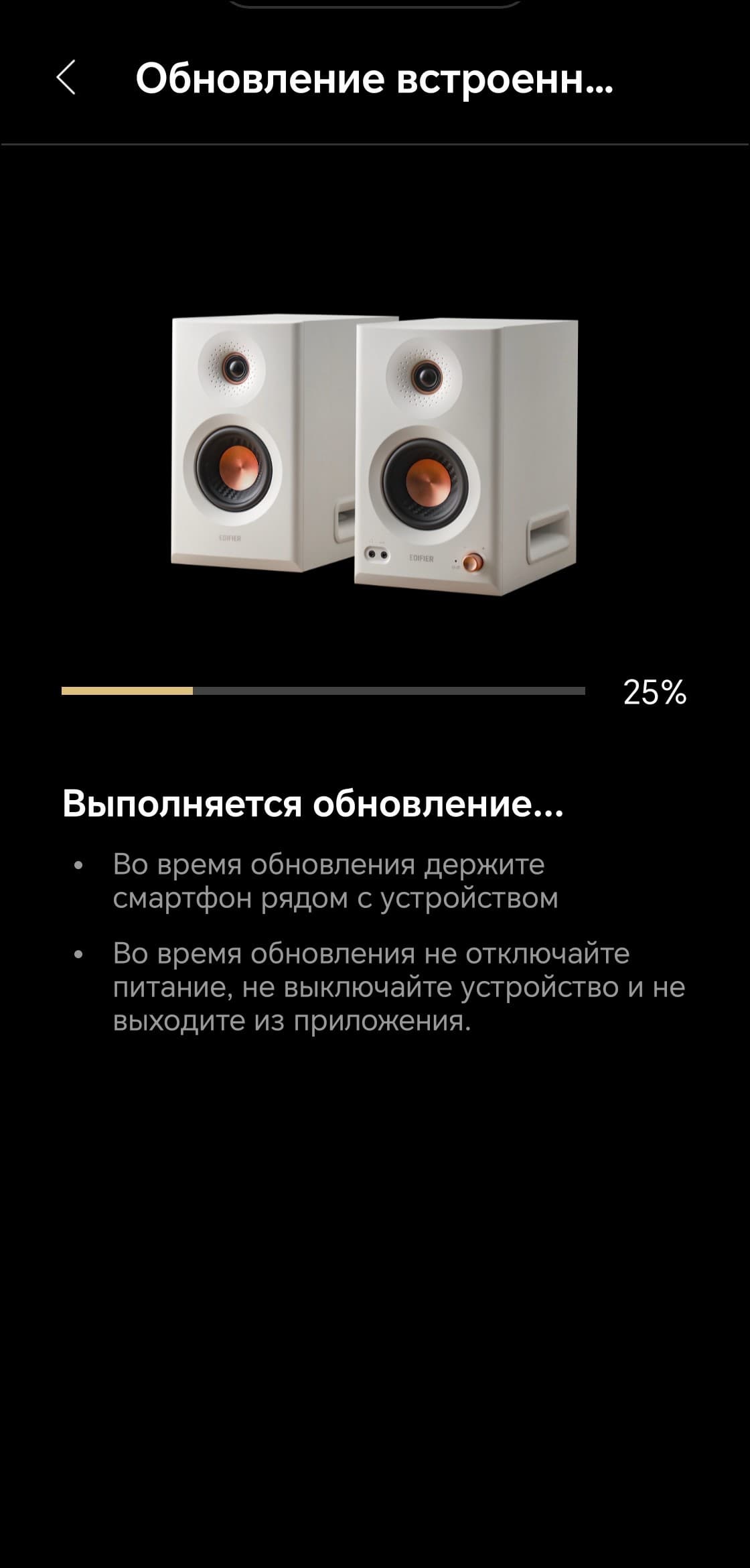

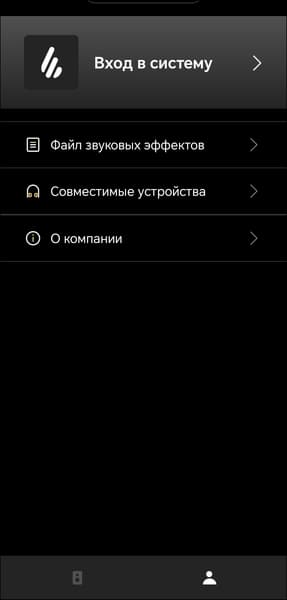

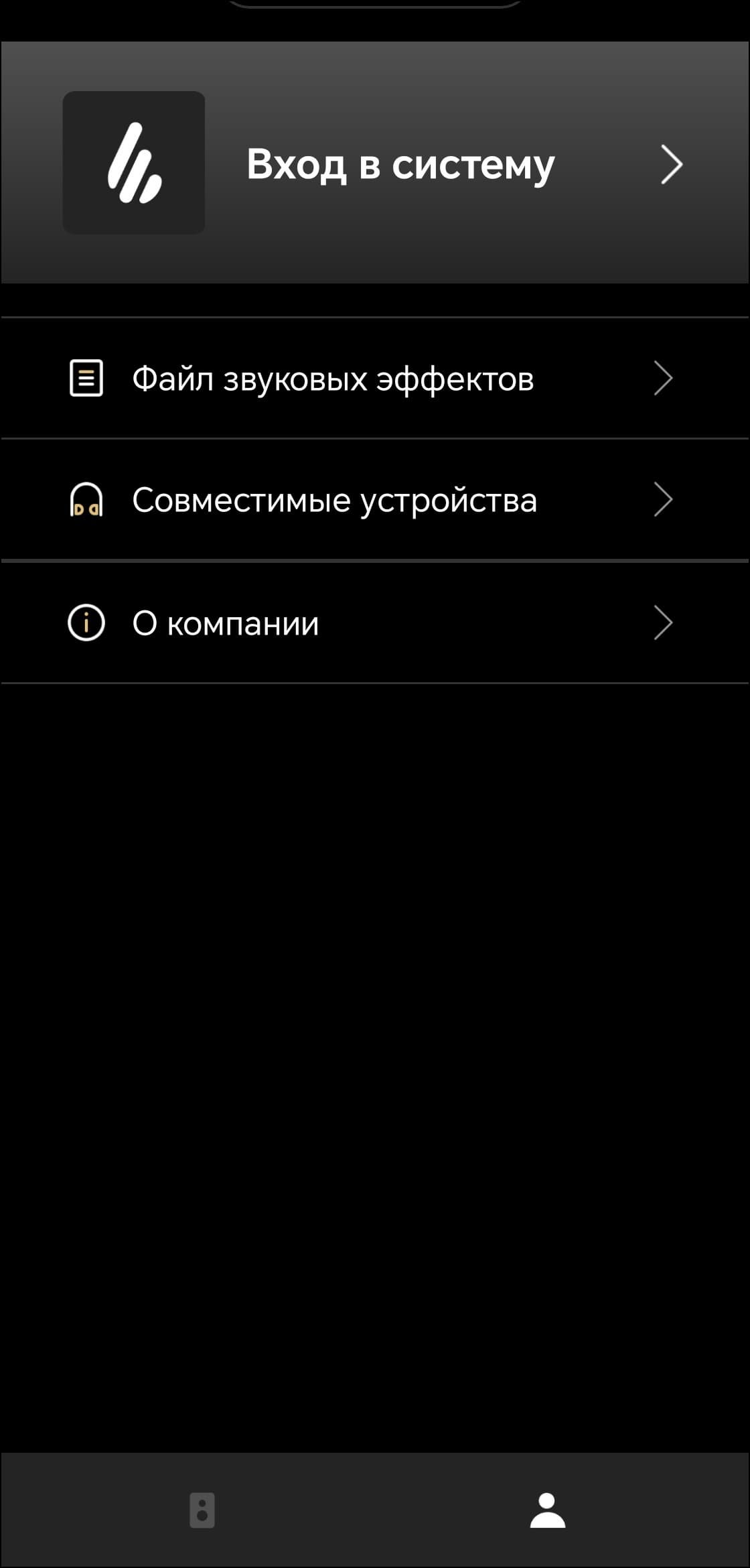

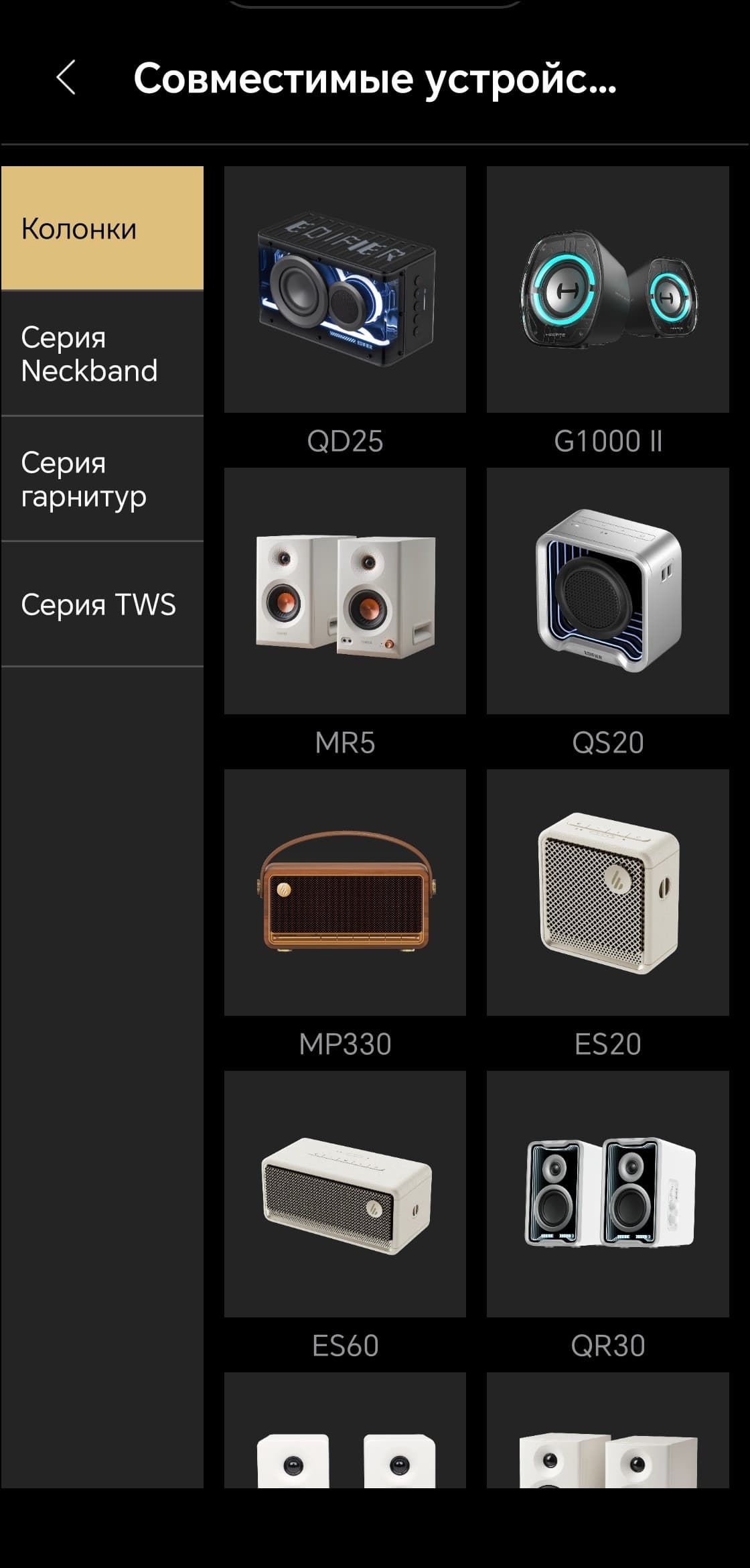

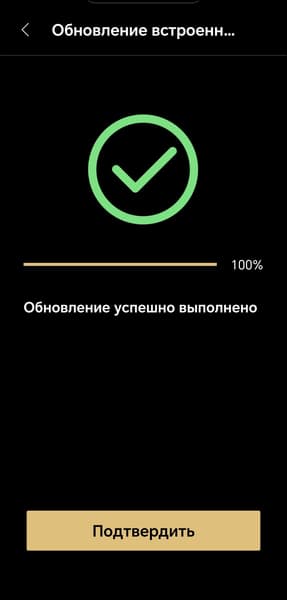

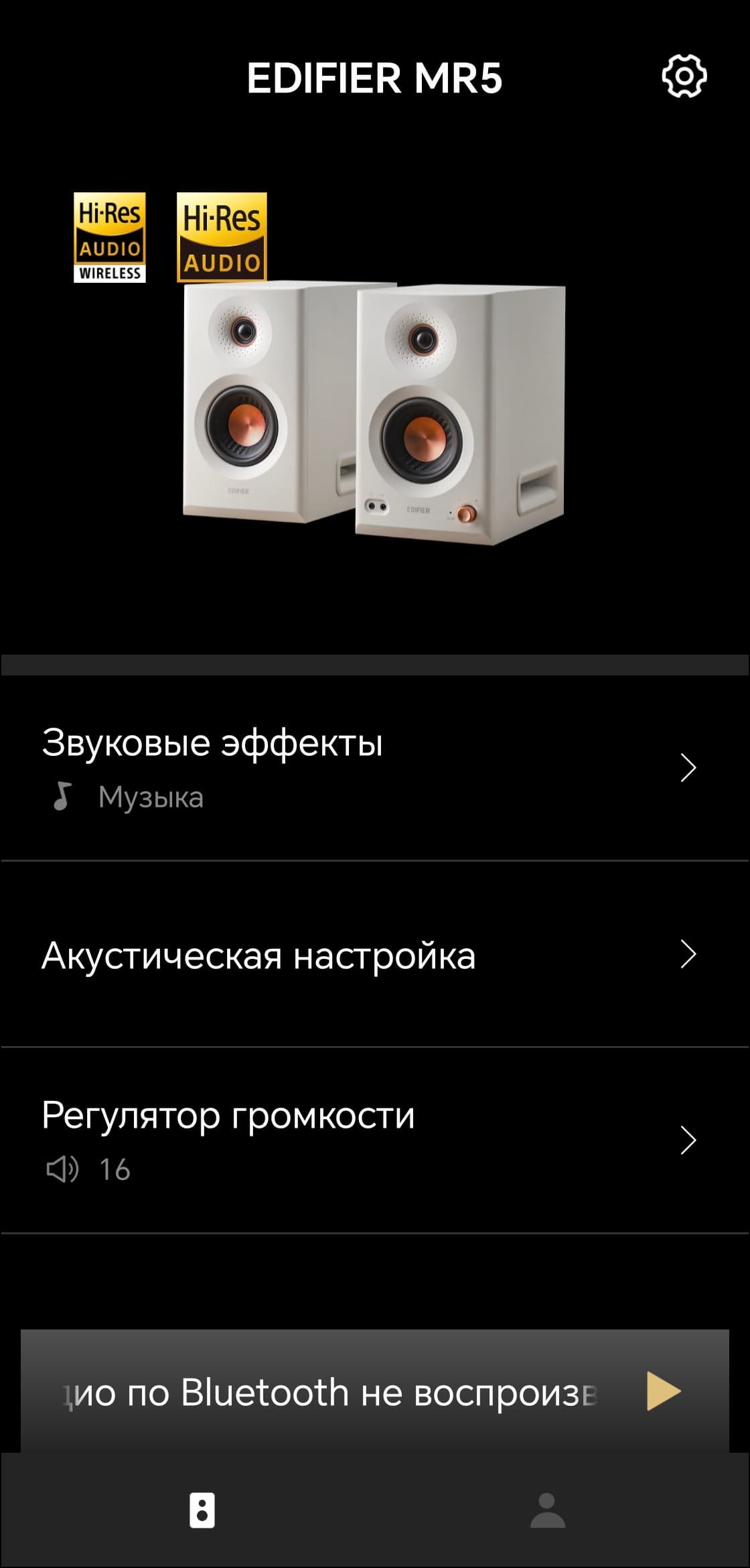

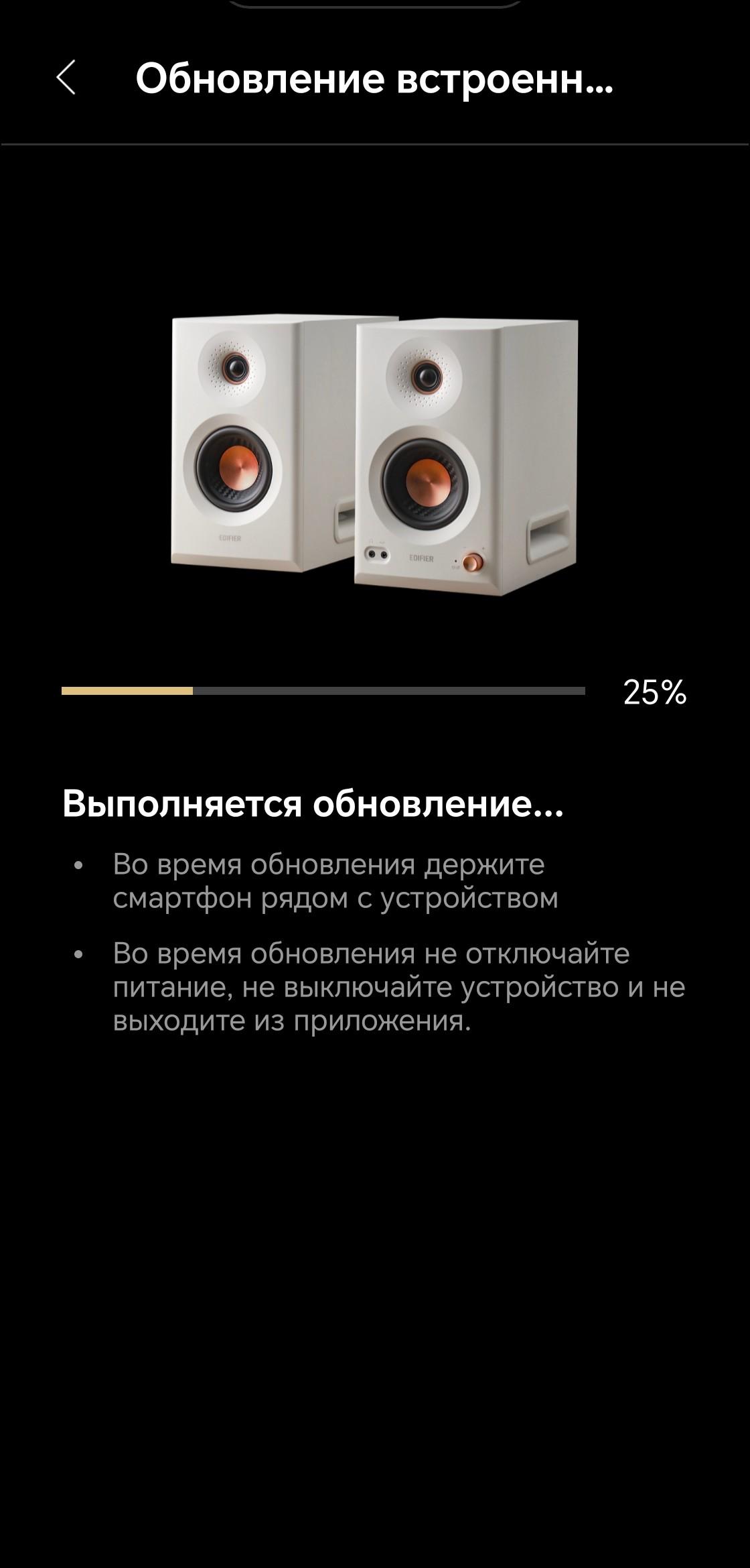

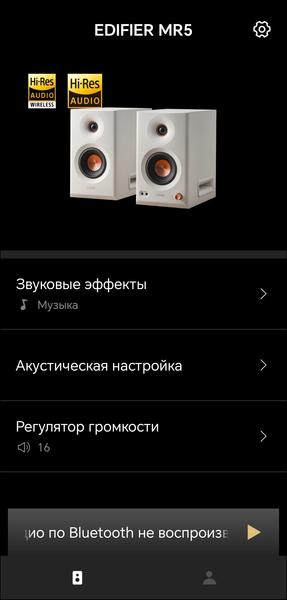

Далее оказываемся на главной странице устройства, в верхней части которой размещено его изображение и пара логотипов «Hi-Res». Первым делом перейдем в меню, доступное по тапу на иконку шестеренки в правом верхнем углу. В нем можно переименовать устройство, а также ознакомиться с инструкцией — правда, только на английском языке. Само приложение при этом полностью переведено на русский, причем очень неплохо.

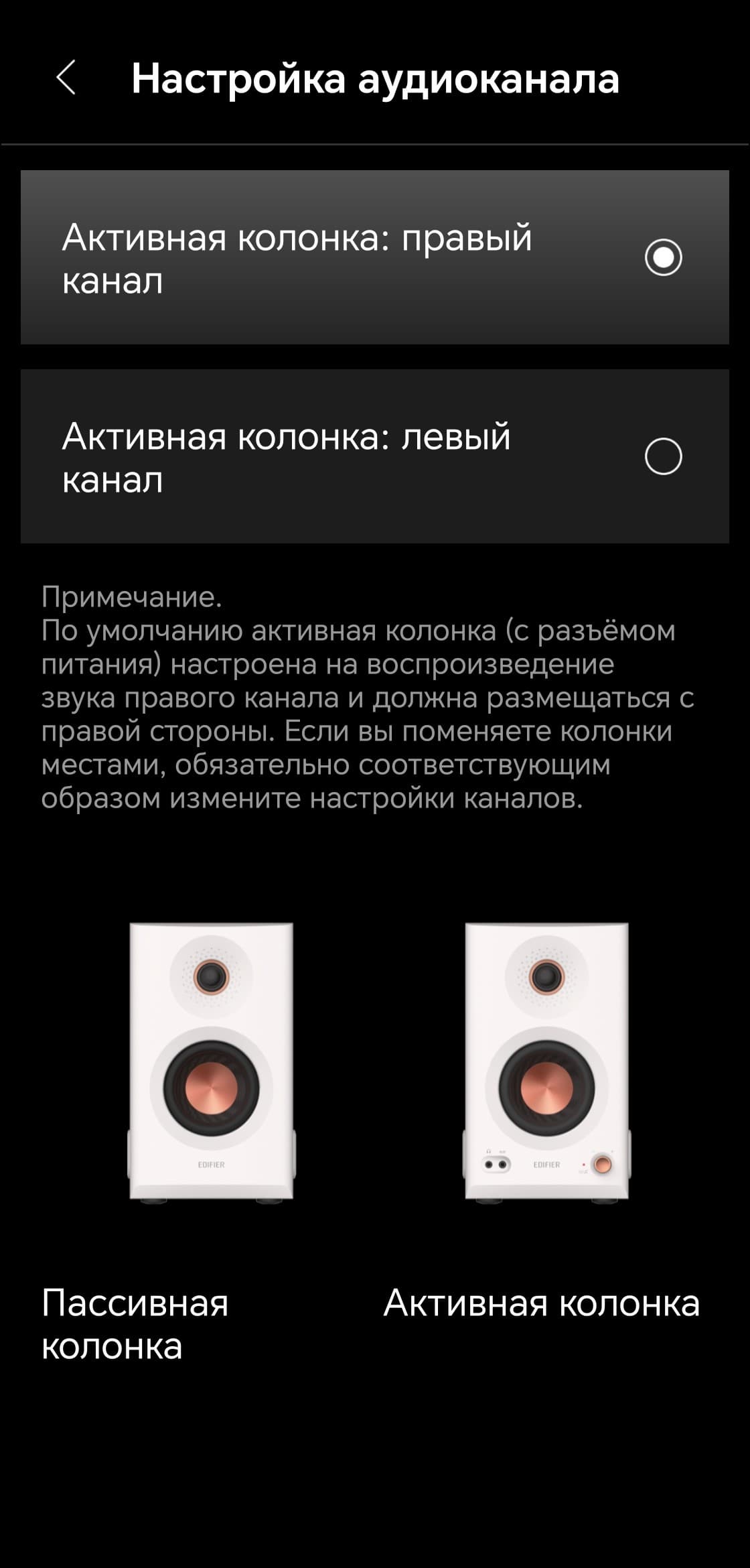

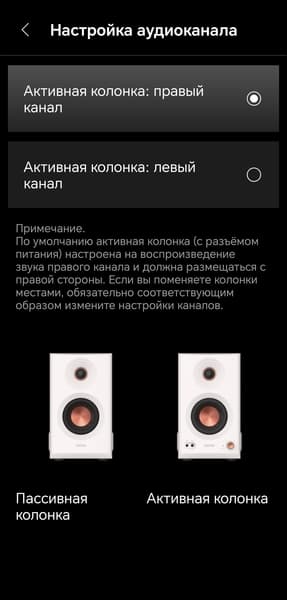

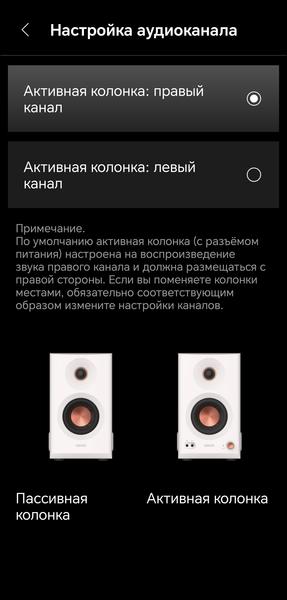

На отдельной вкладке можно настроить распределение правого и левого каналов — какой будет выводиться на пассивную колонку, а какой на активную. Это дает больше свободы при размещении акустики: регуляторы и разъемы на передней панели могут оказаться как под правой рукой, так и под левой — левши особенно оценят. Режим энергосбережения тоже настраивается, но довольно необычным образом: колонки могут переходить в него либо при отсутствии воспроизведения, либо при отсутствии активного беспроводного подключения. Полностью отключить его нельзя, хотя иногда очень хочется.

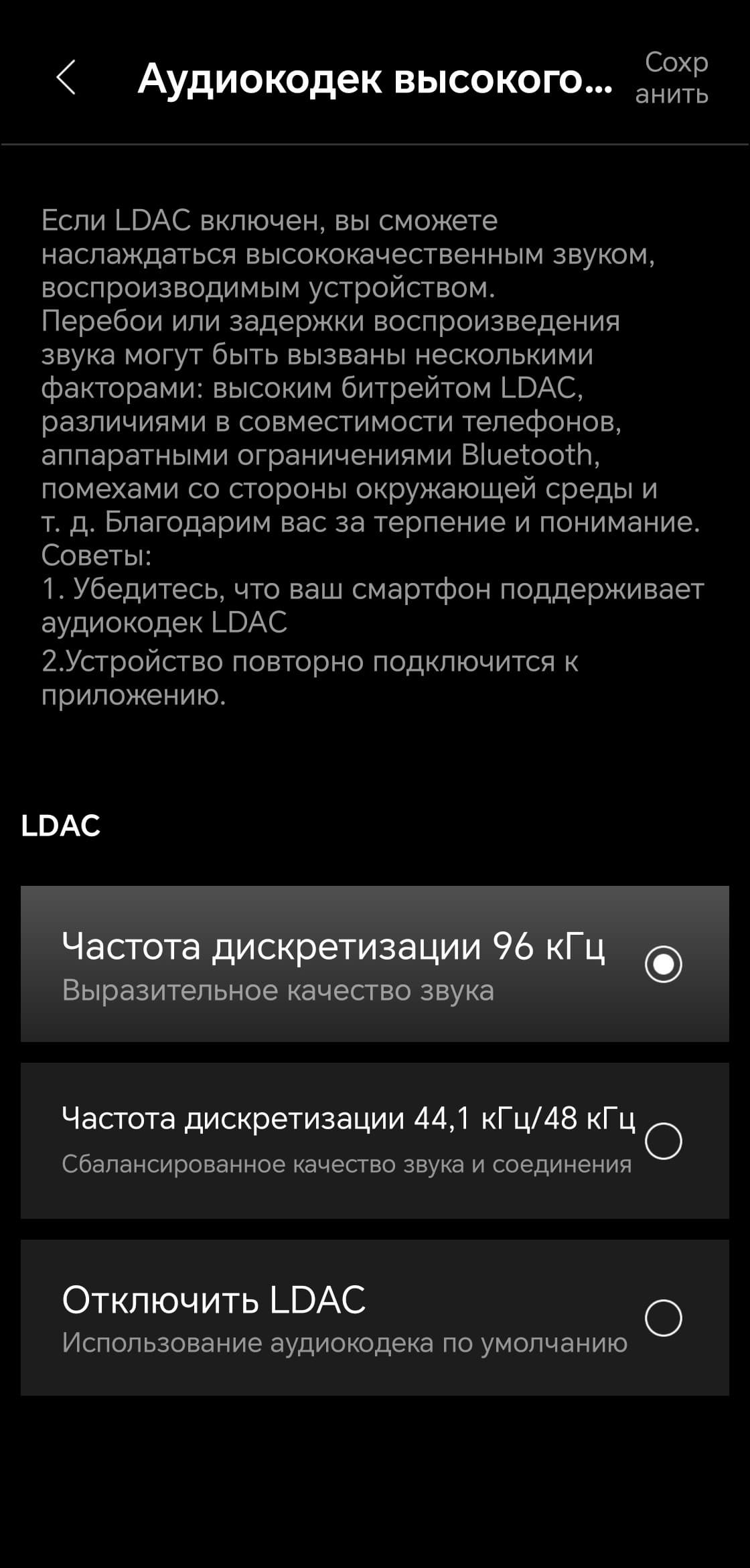

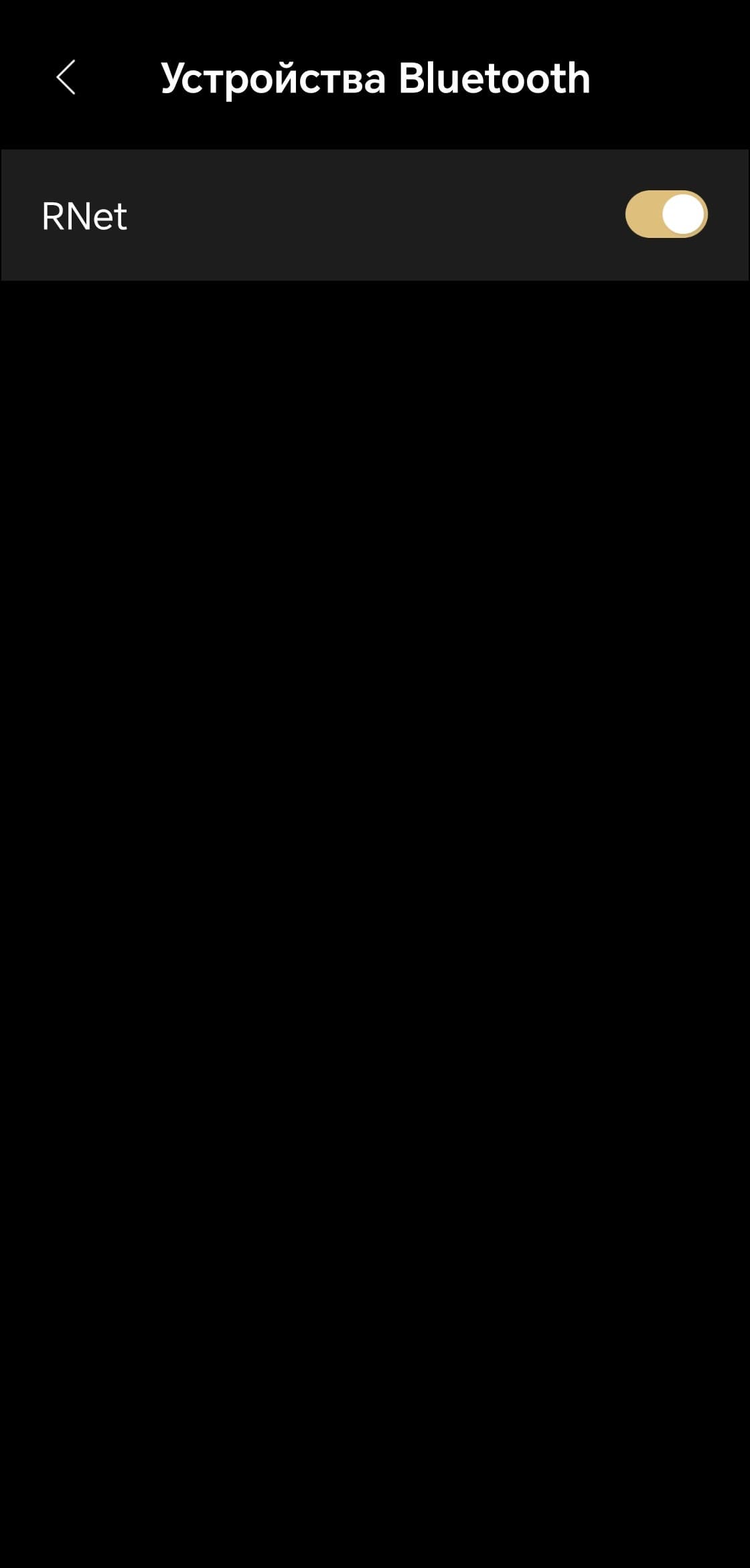

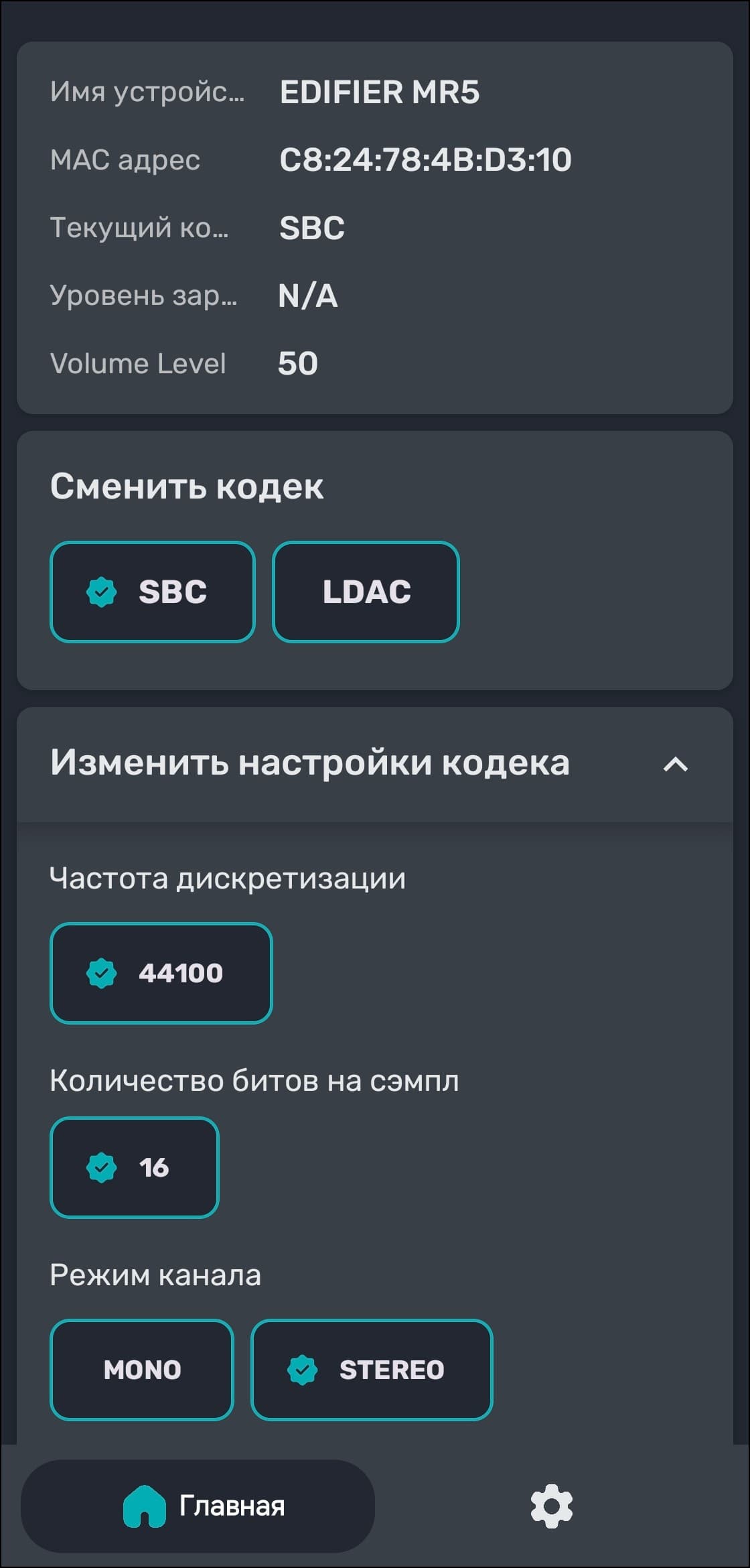

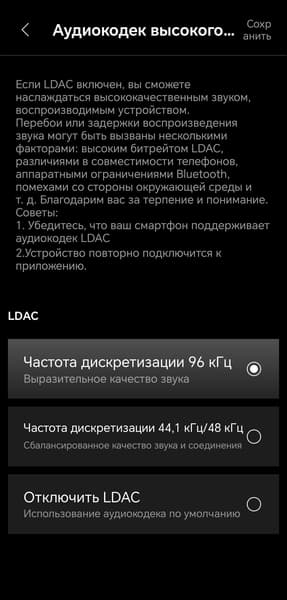

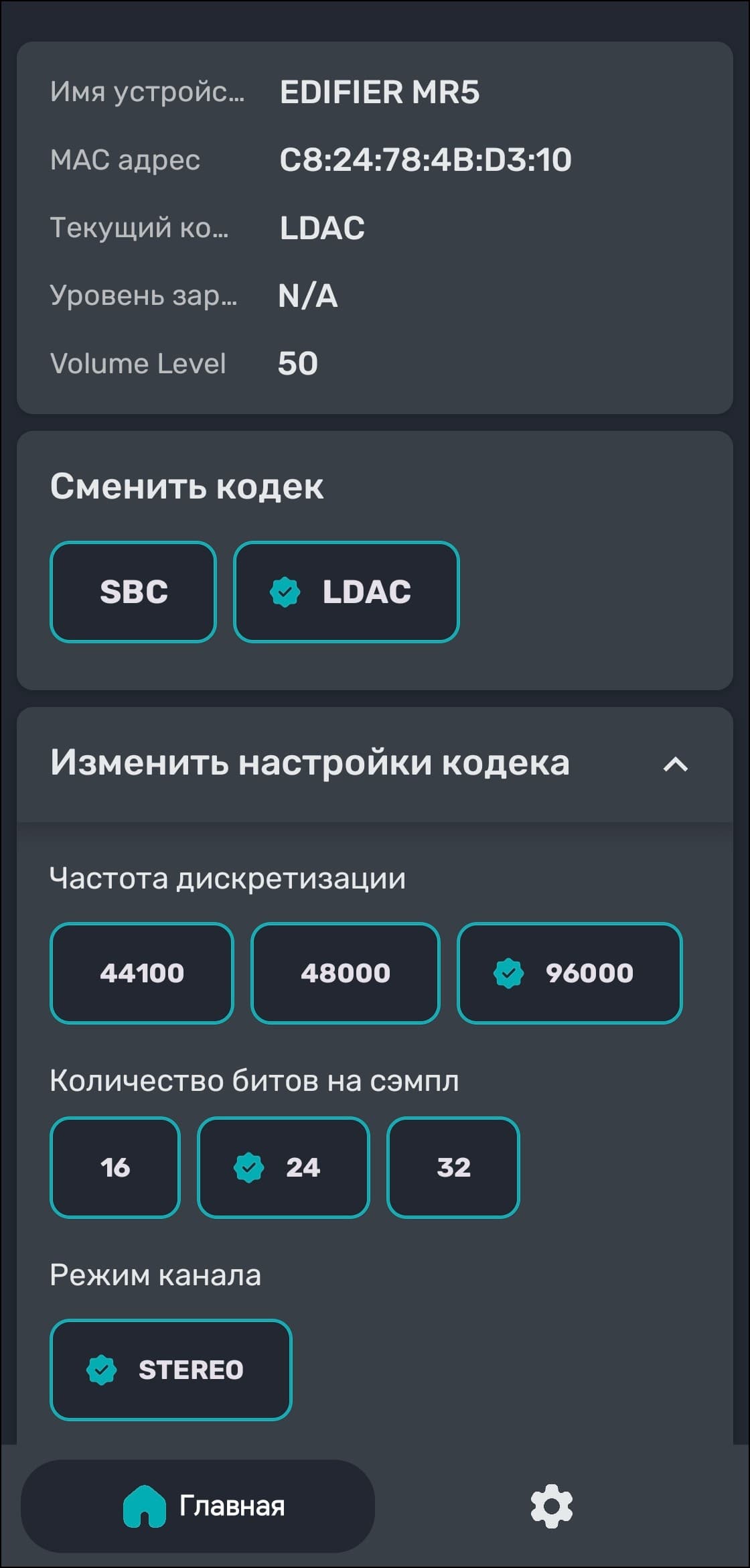

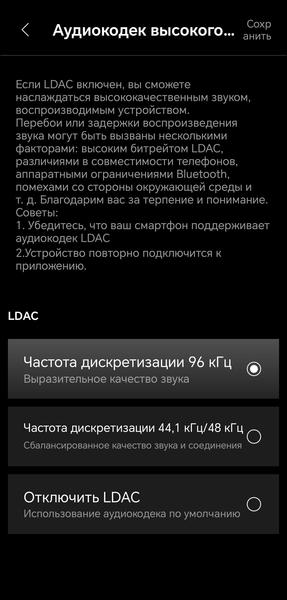

В списке сопряженных устройств можно выбрать активные — к ним колонки будут пытаться подключиться при запуске. Аудиокодек также настраивается — можно выбрать частоту дискретизации. Имеет смысл выставить максимальную, проблем со связью внутри помещения и при размещении источника рядом с колонками возникнуть не должно — снижать ее особых причин нет.

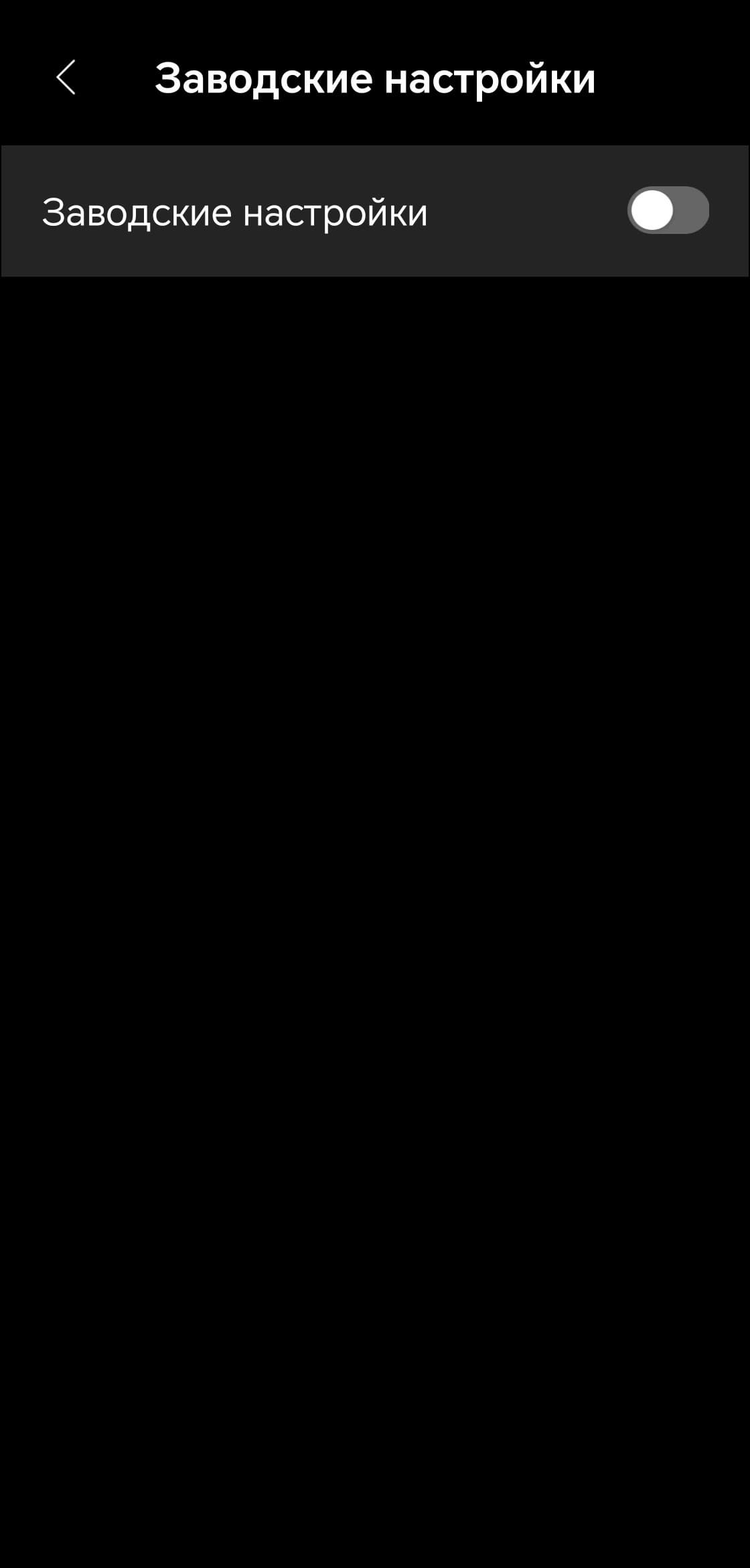

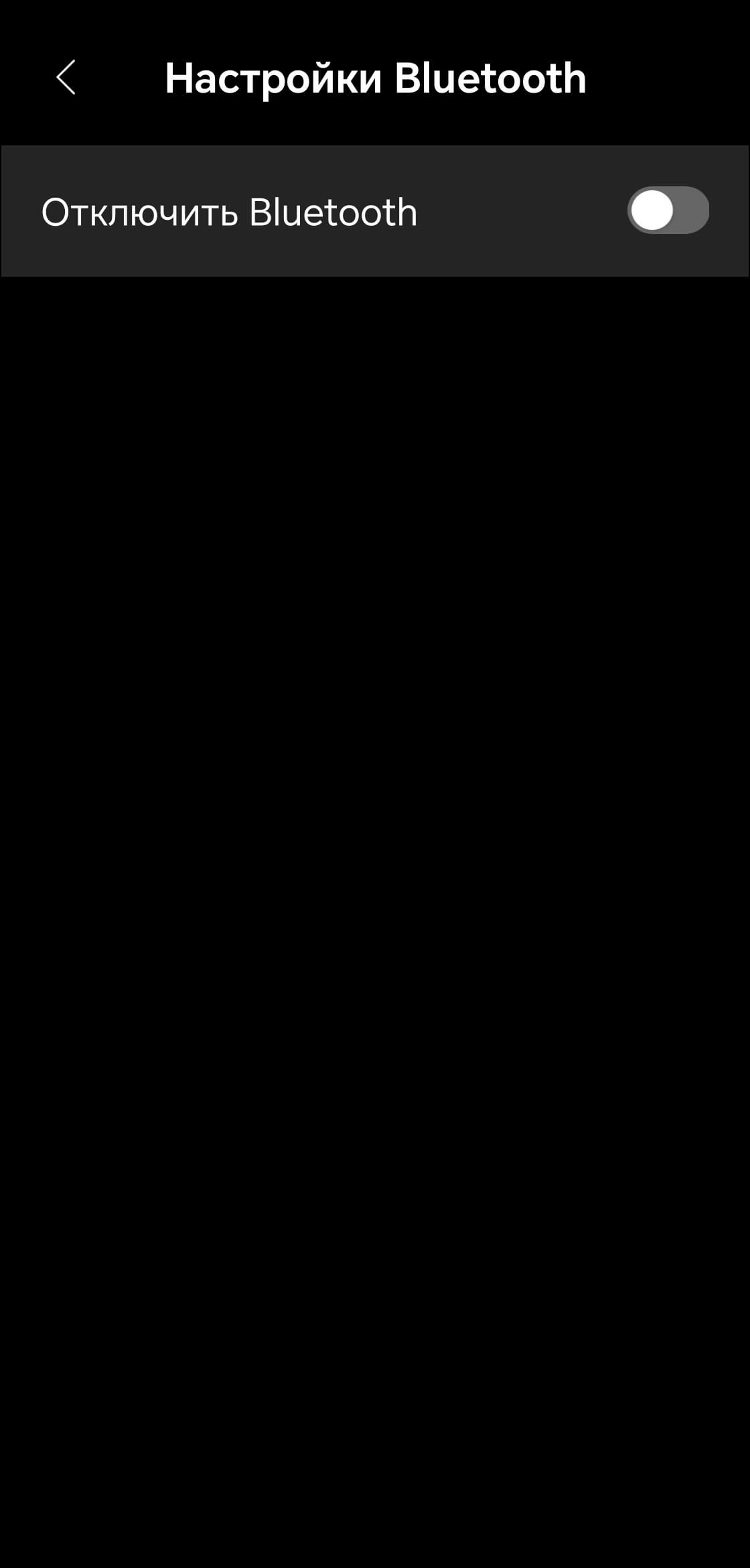

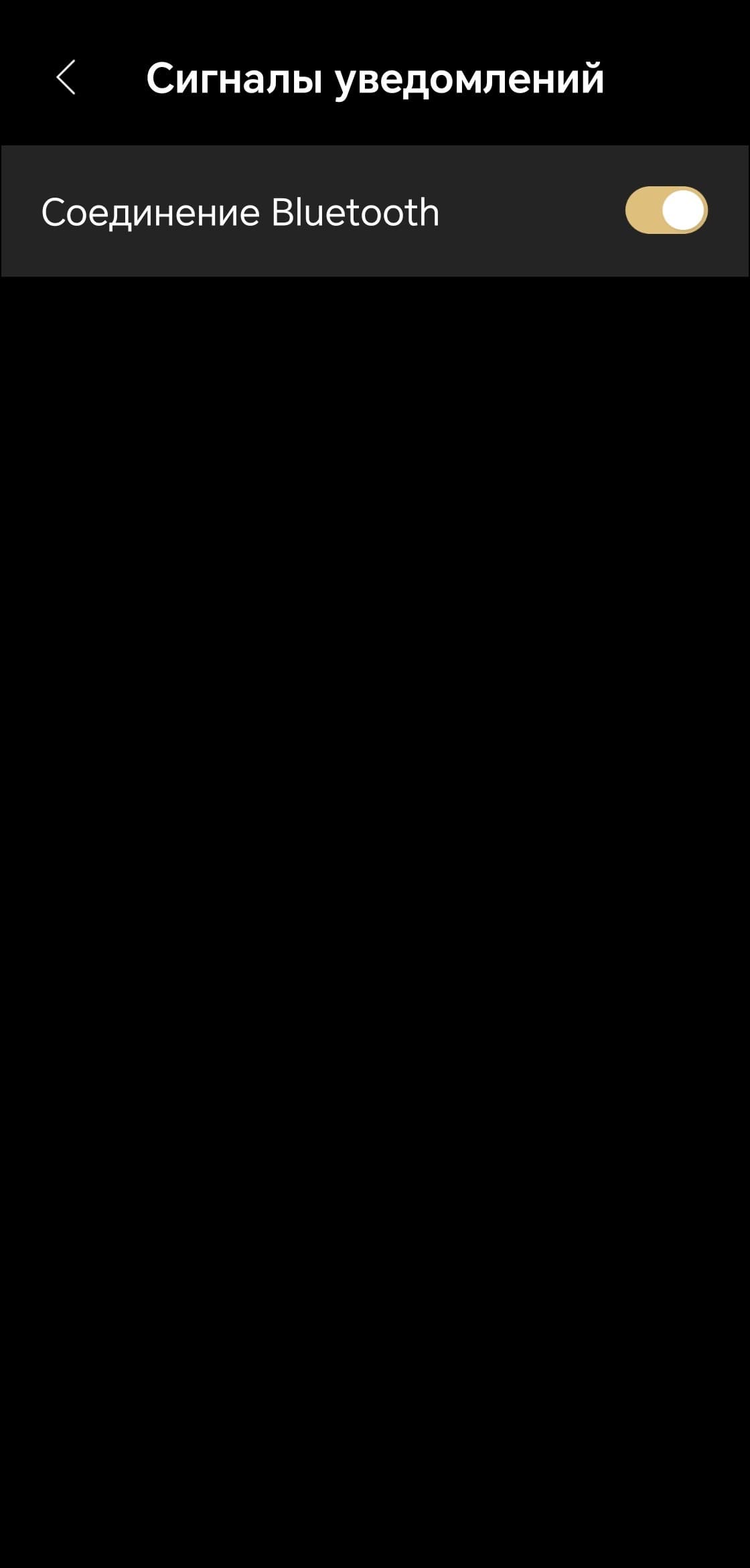

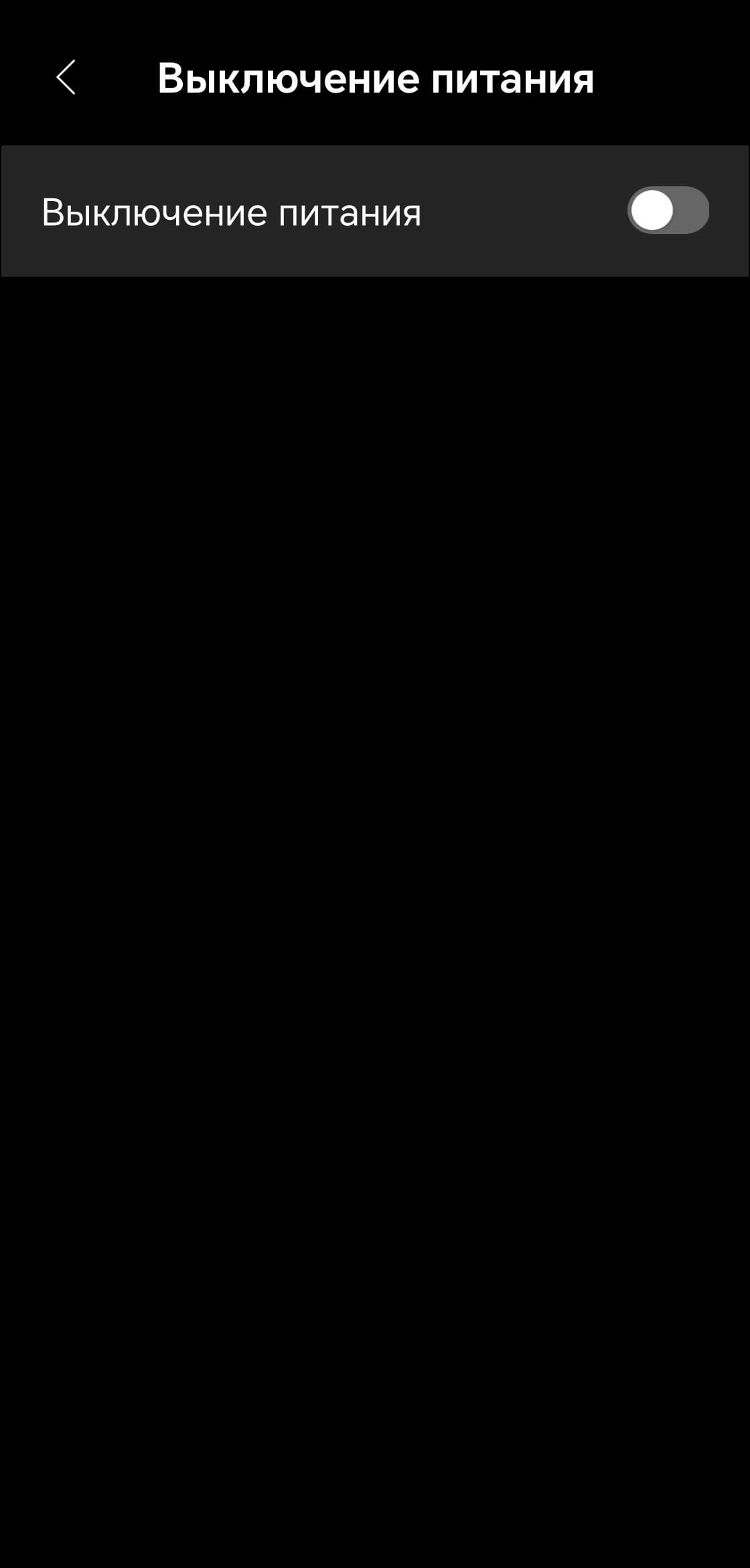

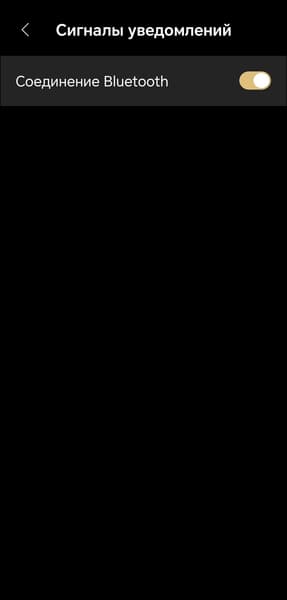

Питание и Bluetooth-подключение можно отключить прямо из приложения. Сигнал об установлении беспроводного подключения выключается при необходимости — мелочь, но крайне важная. Один из наших коллег, например, отказался от использования довольно неплохой акустики только потому, что каждый раз при подключении к ноутбуку она радостно оповещала об этом весь дом, а возможности отключить этот сигнал предусмотрено не было. Также через приложение можно сбросить устройство до заводских настроек.

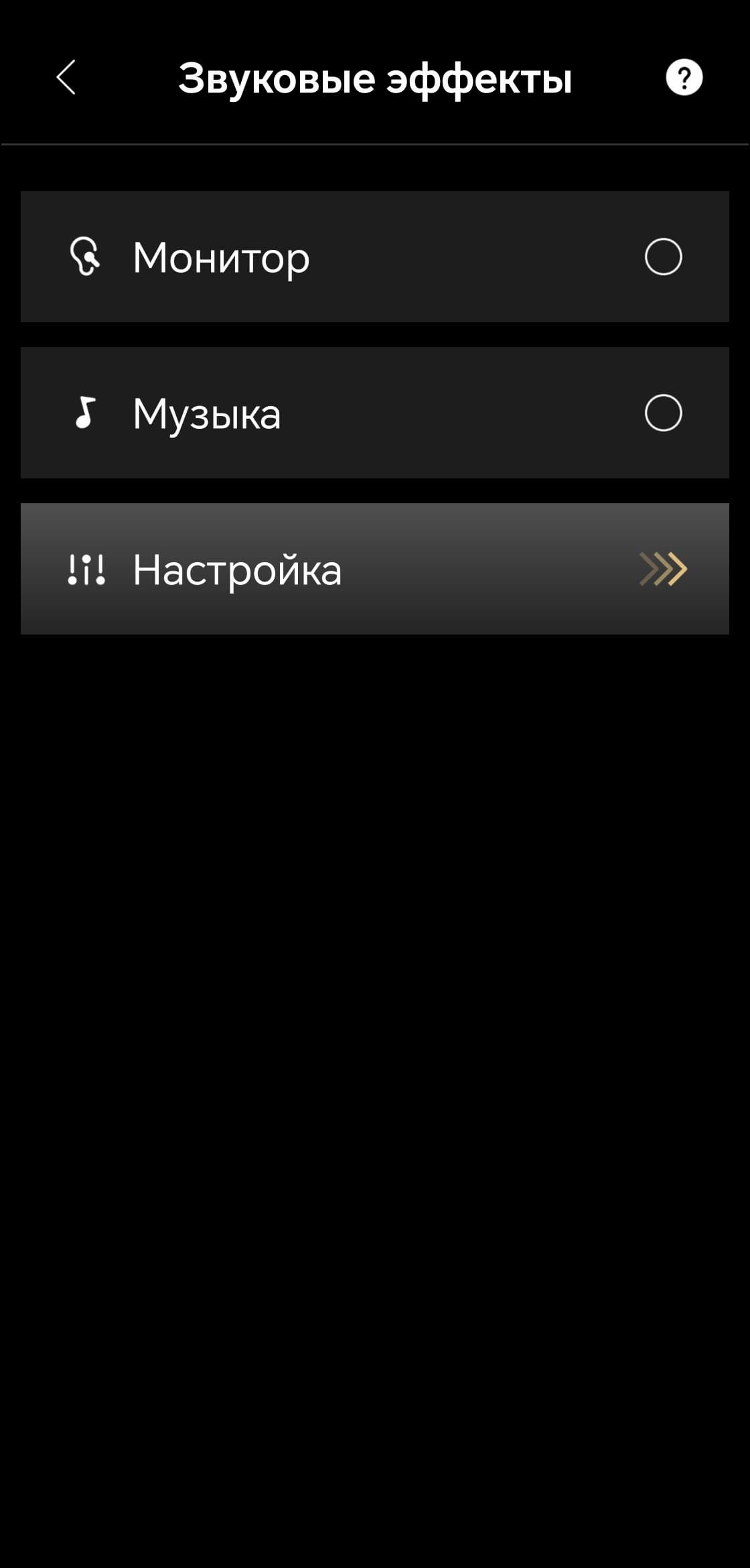

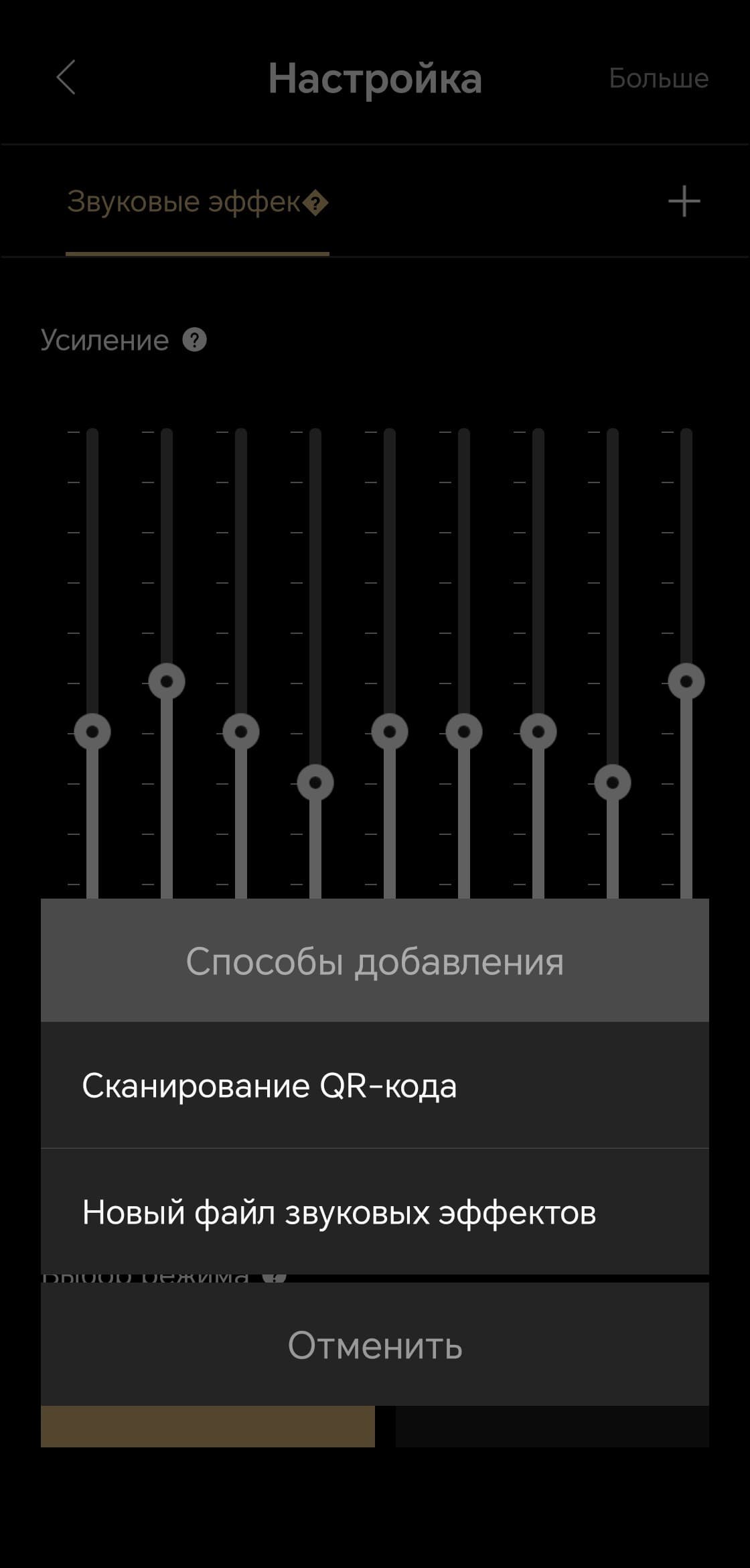

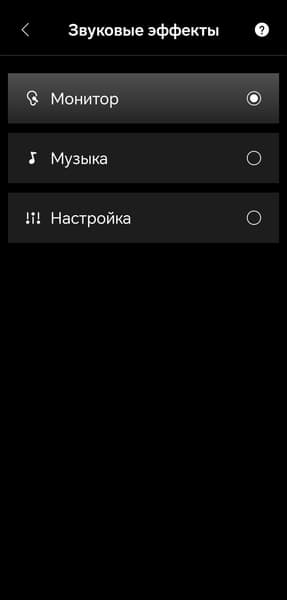

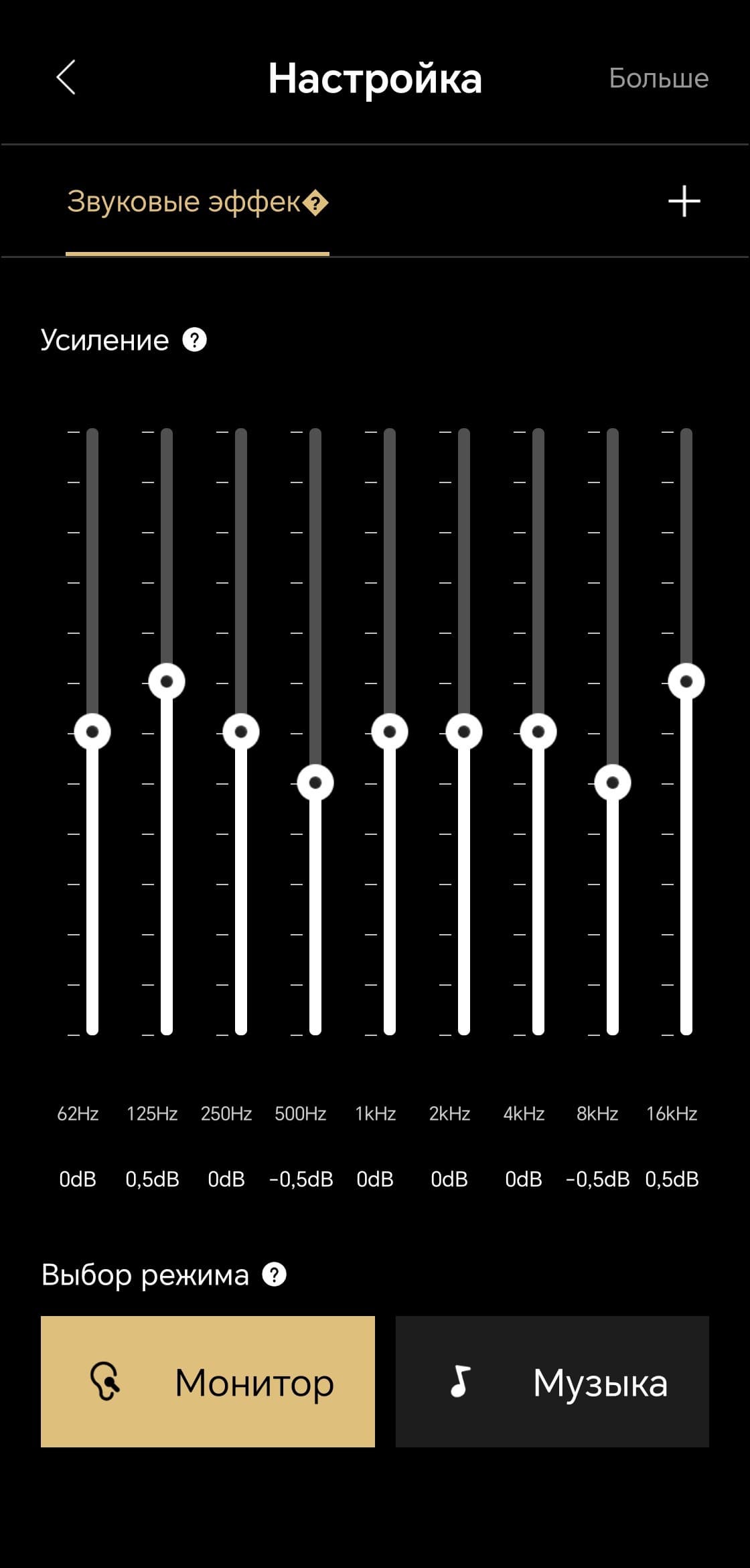

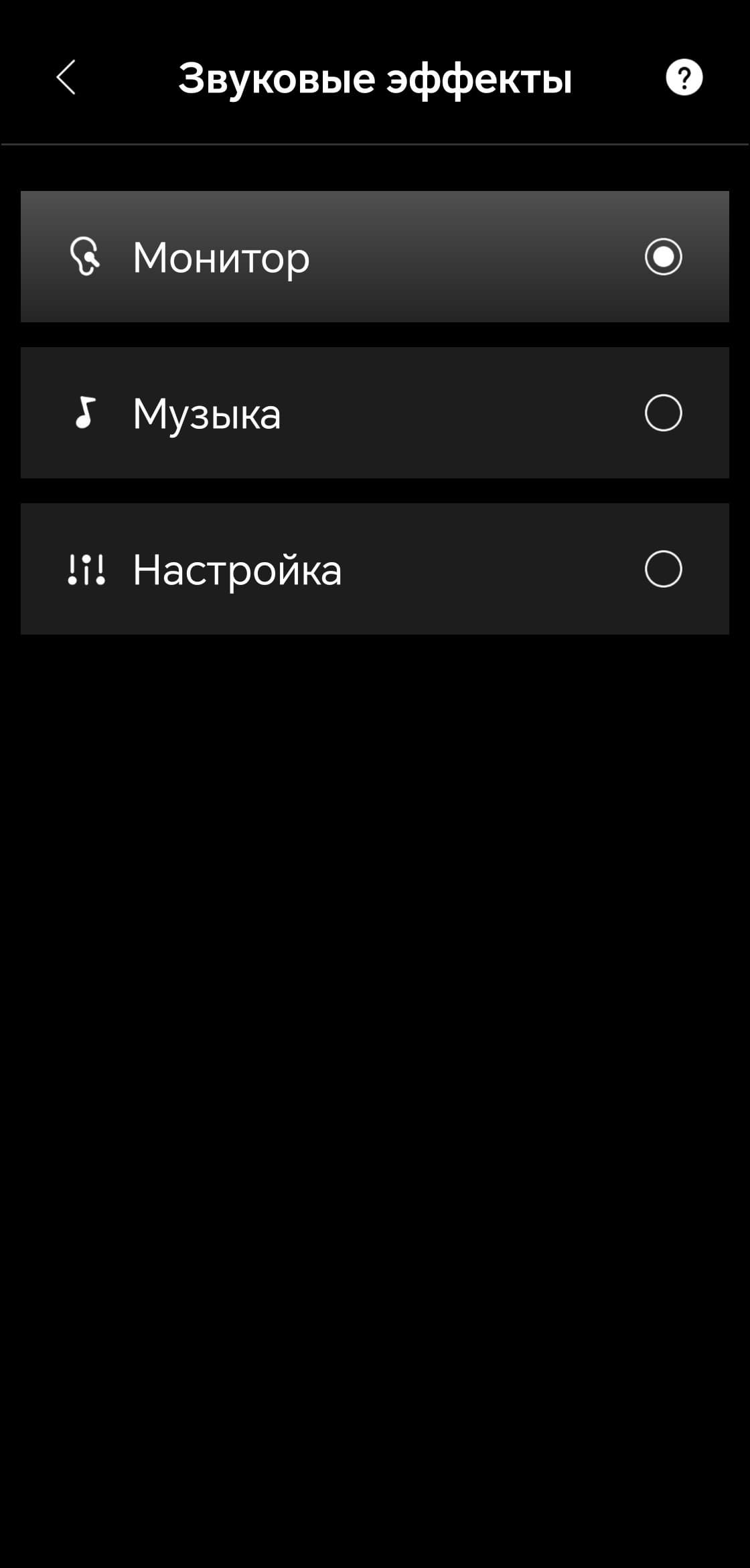

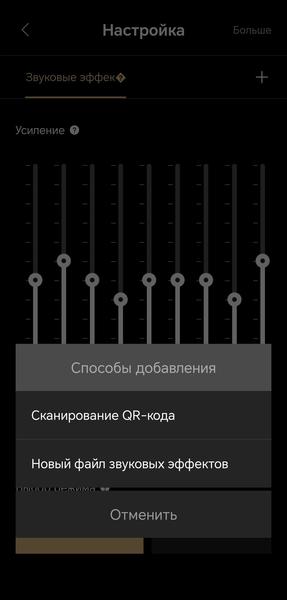

Самый важный раздел ПО — это, конечно, настройки звучания. Доступны два предустановленных профиля: «Монитор» и «Музыка». Потенциально первый должен обеспечивать более «ровное» звучание, второй — более эффектное. Как все работает на самом деле, посмотрим чуть ниже. Также можно создать собственный пресет с помощью 9-полосного эквалайзера — диапазон регулировок не самый широкий, но для большинства задач этого достаточно. Если нужно больше возможностей, проще будет воспользоваться эквалайзером на источнике звука. Профили можно экспортировать, сохранять и делиться ими. Отдельно еще раз отметим, что переключение между режимами доступно по нажатию на поворотный регулятор на лицевой панели — в том числе можно выбрать и пользовательский профиль.

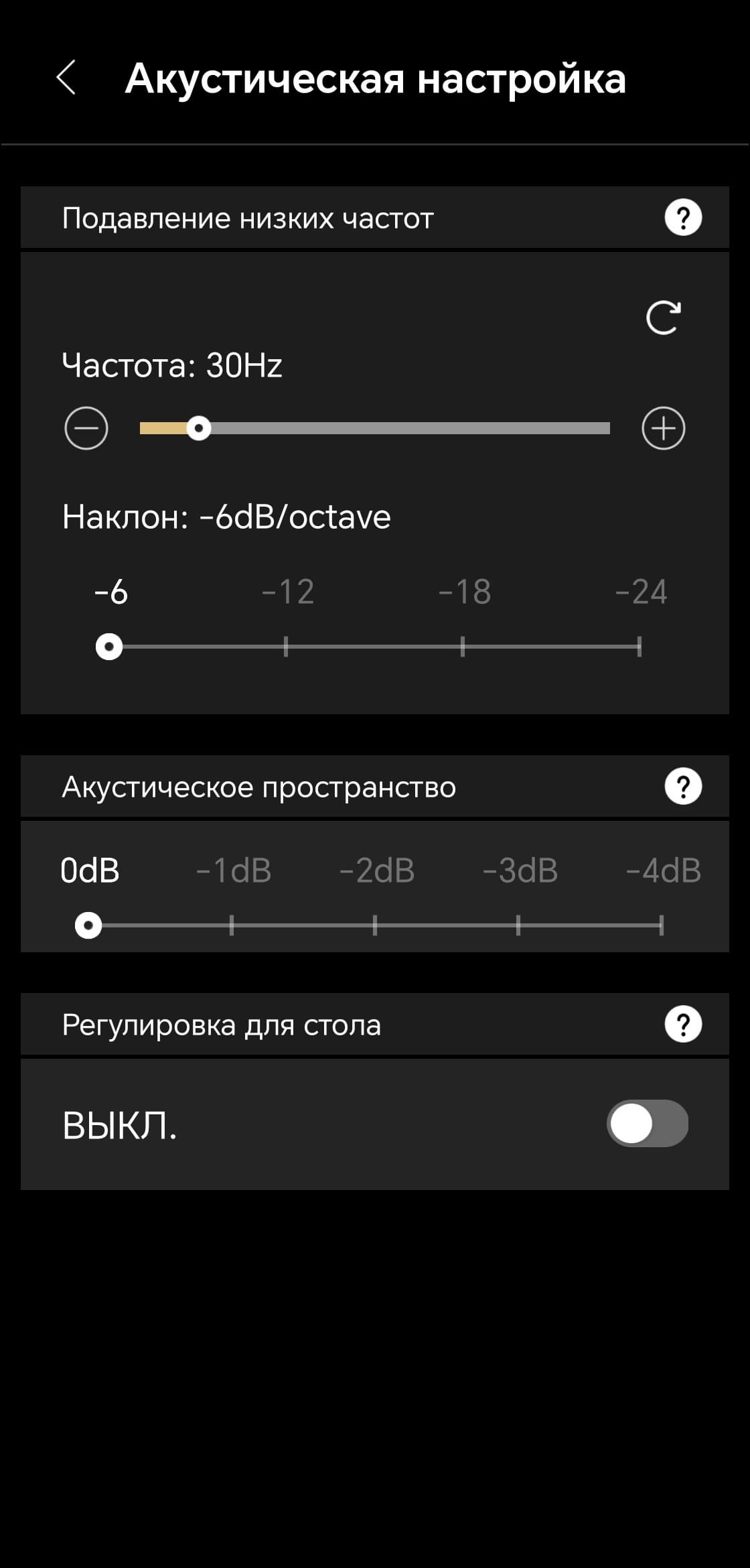

На отдельную вкладку вынесены настройки, помогающие адаптировать звучание колонок под помещение. В частности, там можно подрегулировать низкие частоты, чтобы избежать лишнего «гудения», а также ослабить влияние отражений от поверхности, на которой установлена колонка — стола или полки.

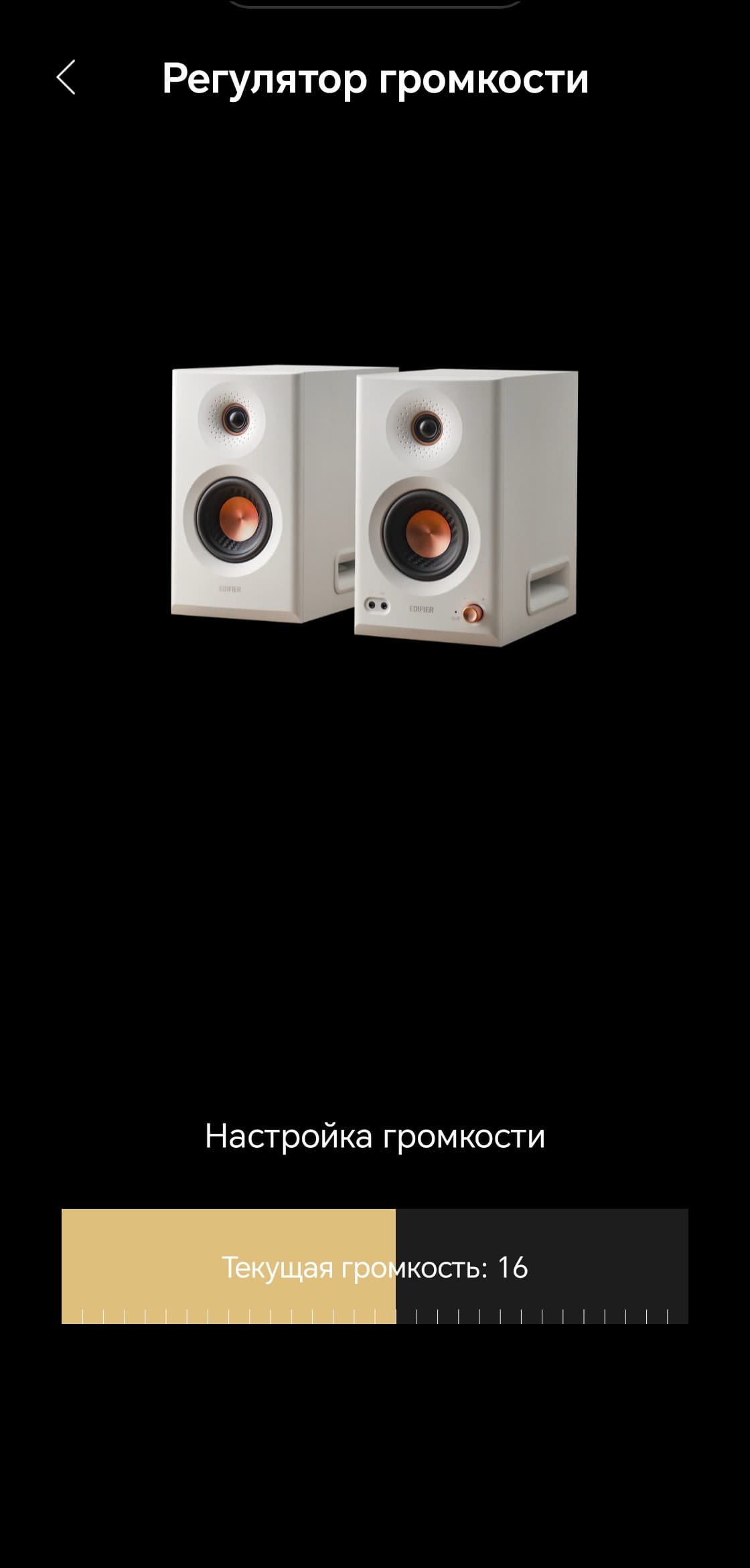

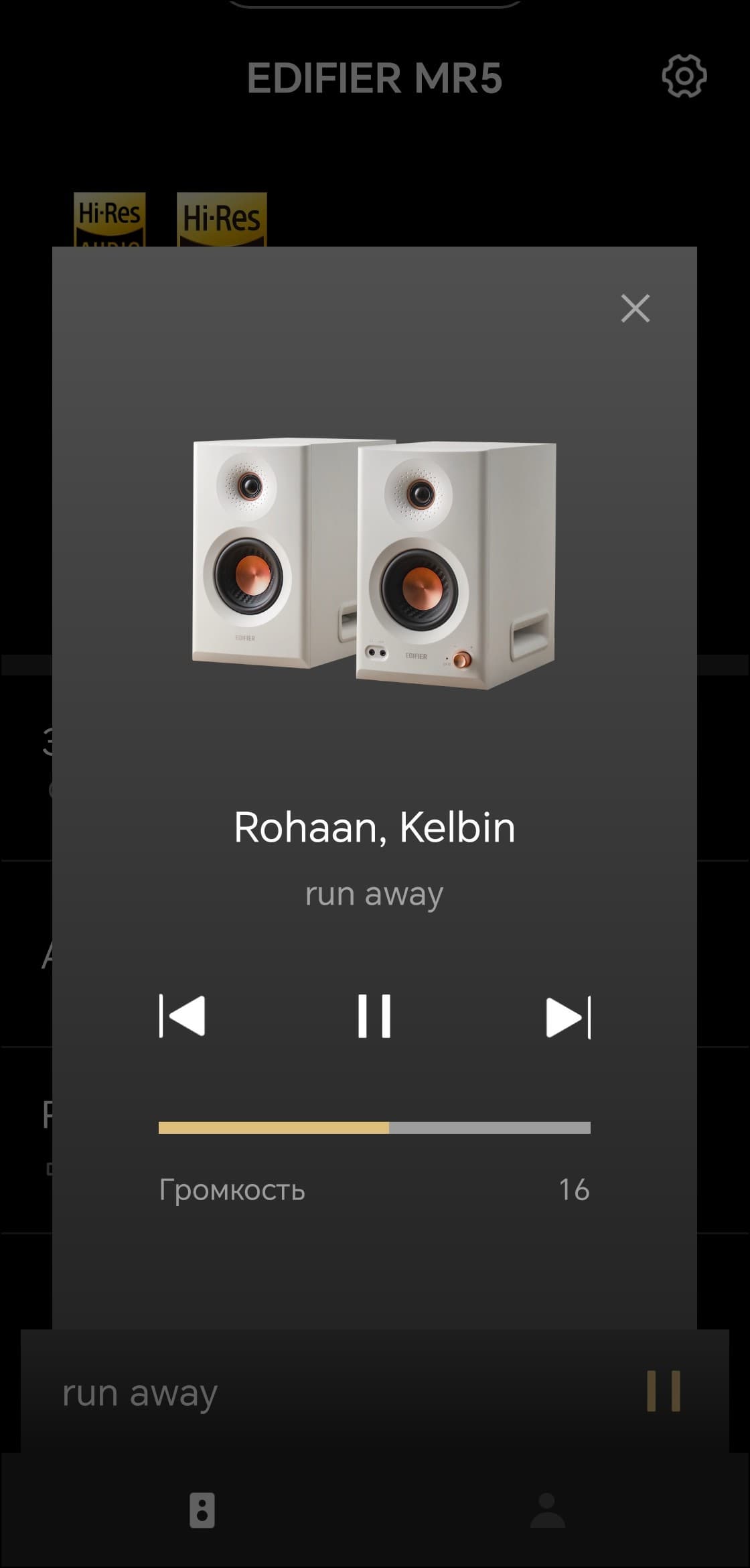

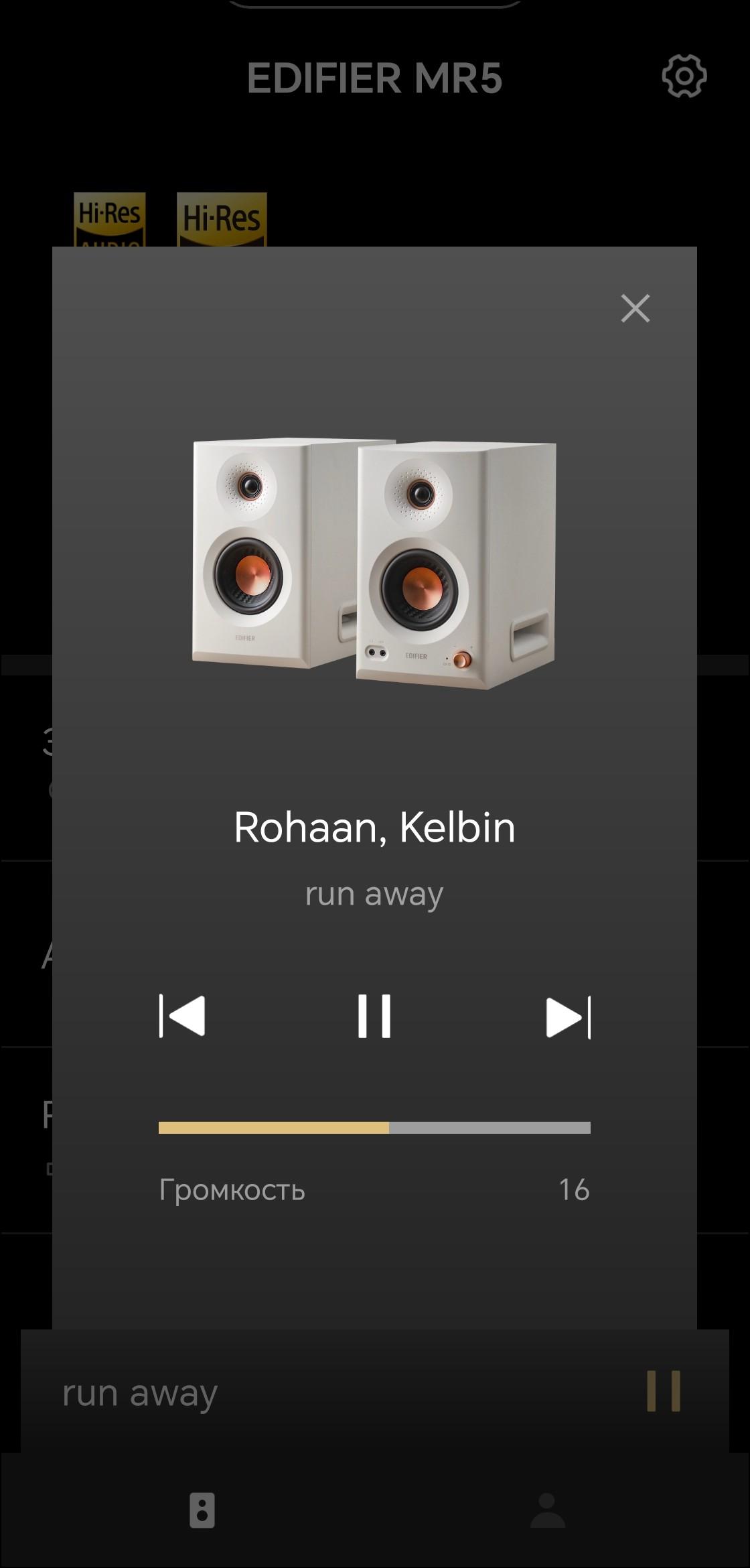

Регуляторы громкости в приложении и на лицевой панели синхронизированы — смартфон с установленным Edifier ConneX можно полноценно использовать в качестве ПДУ. Иногда регулировка из приложения происходит с небольшой, но довольно заметной задержкой — ничего критичного, но может самую малость раздражать. В нижней части главной страницы выводится название играющего трека, если используемый плеер передает эту информацию системе. По клику на него открывается крупный модуль, где отображаются исполнитель и название трека, кнопки управления воспроизведением и регулятор громкости. На отдельные страницы вынесена служебная информация — в частности, можно посмотреть список устройств, совместимых с ПО.

Звук и измерения АЧХ

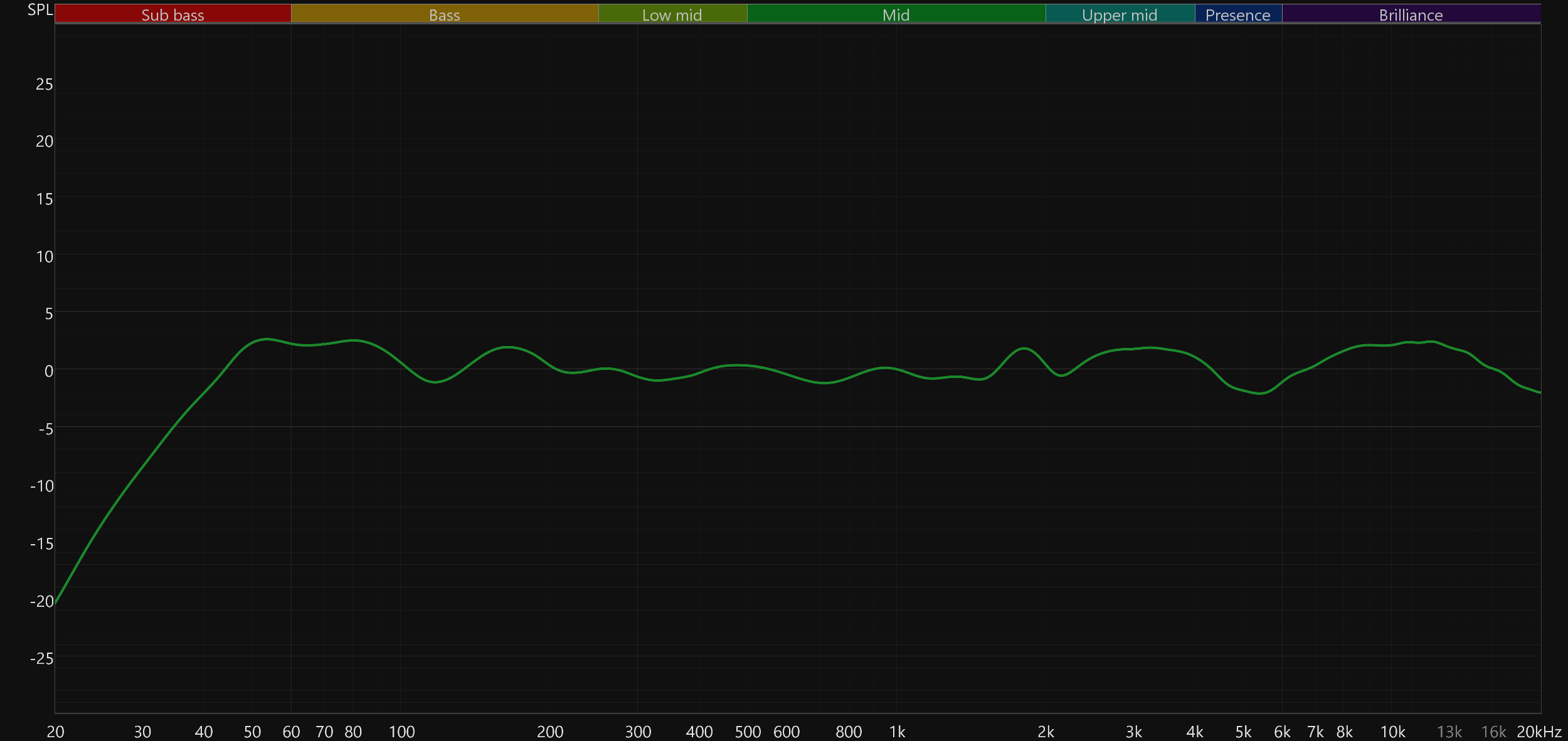

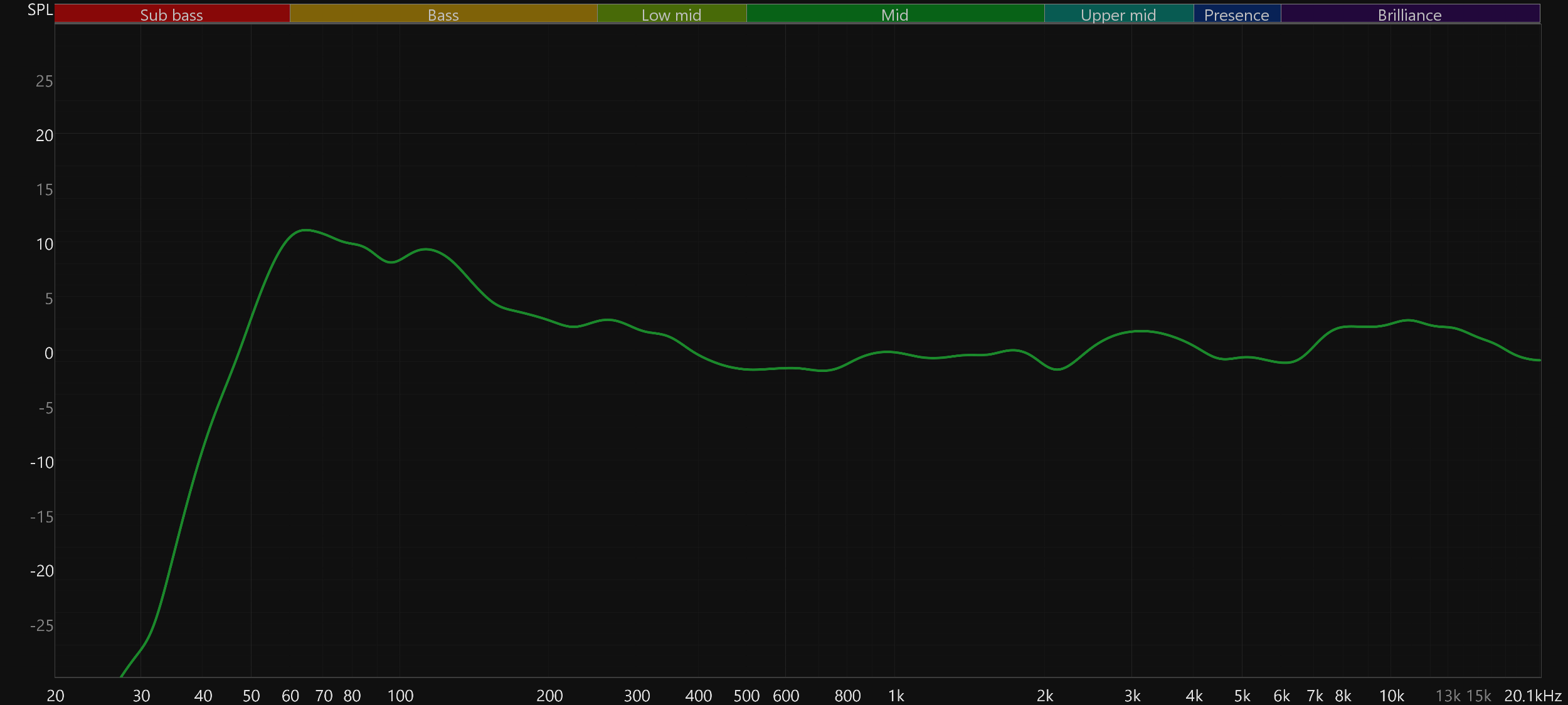

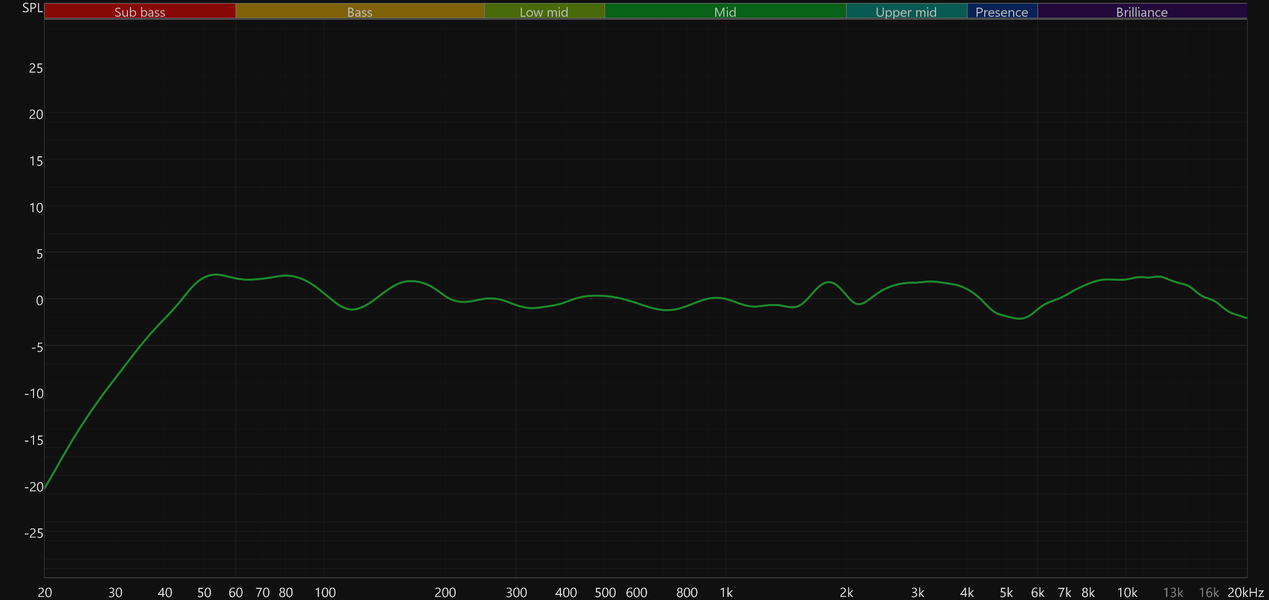

Разговор о звучании Edifier MR5 начнем с графика АЧХ, полученного методом квазибезэхового измерения после активации профиля «Монитор». Он призван обеспечивать максимально «ровное» звучание — именно ради него пользователи и выбирают «бытовые мониторы».

В целом акустика демонстрирует на удивление сбалансированное звучание — намного более впечатляющее с учетом ее довольно низкой цены, про которую не стоит забывать, обсуждая данный класс устройств. Основная часть диапазона от верхнего баса до верхней середины удерживается примерно в пределах ±2-3 дБ, что для компактной активной акустики можно считать большим успехом. Низкочастотная область начинает заметно спадать ниже примерно 40—45 Гц, что ожидаемо для полочной системы такого размера, однако в зоне 60—90 Гц присутствует небольшой подъем, формирующий основную басовую опору и добавляющий звучанию плотности.

Средний диапазон также выглядит достаточно ровным: область 200—500 Гц, отвечающая за основную энергию нижней середины, не имеет выраженных подъемов или провалов. С учетом трехполосной схемы с кроссоверами 155 Гц и 2,6 кГц, поведение кривой в зонах раздела выглядит довольно спокойным — в диапазоне 1—3 кГц заметна лишь легкая волнистость без глубоких провалов. Это указывает на достаточно корректную интеграцию драйверов. В верхней части спектра присутствует умеренный пик около 8—12 кГц, добавляющий субъективно воспринимаемой детализации, тогда как небольшой провал около 5—6 кГц может слегка смягчать резкость атак и сибилянтов.

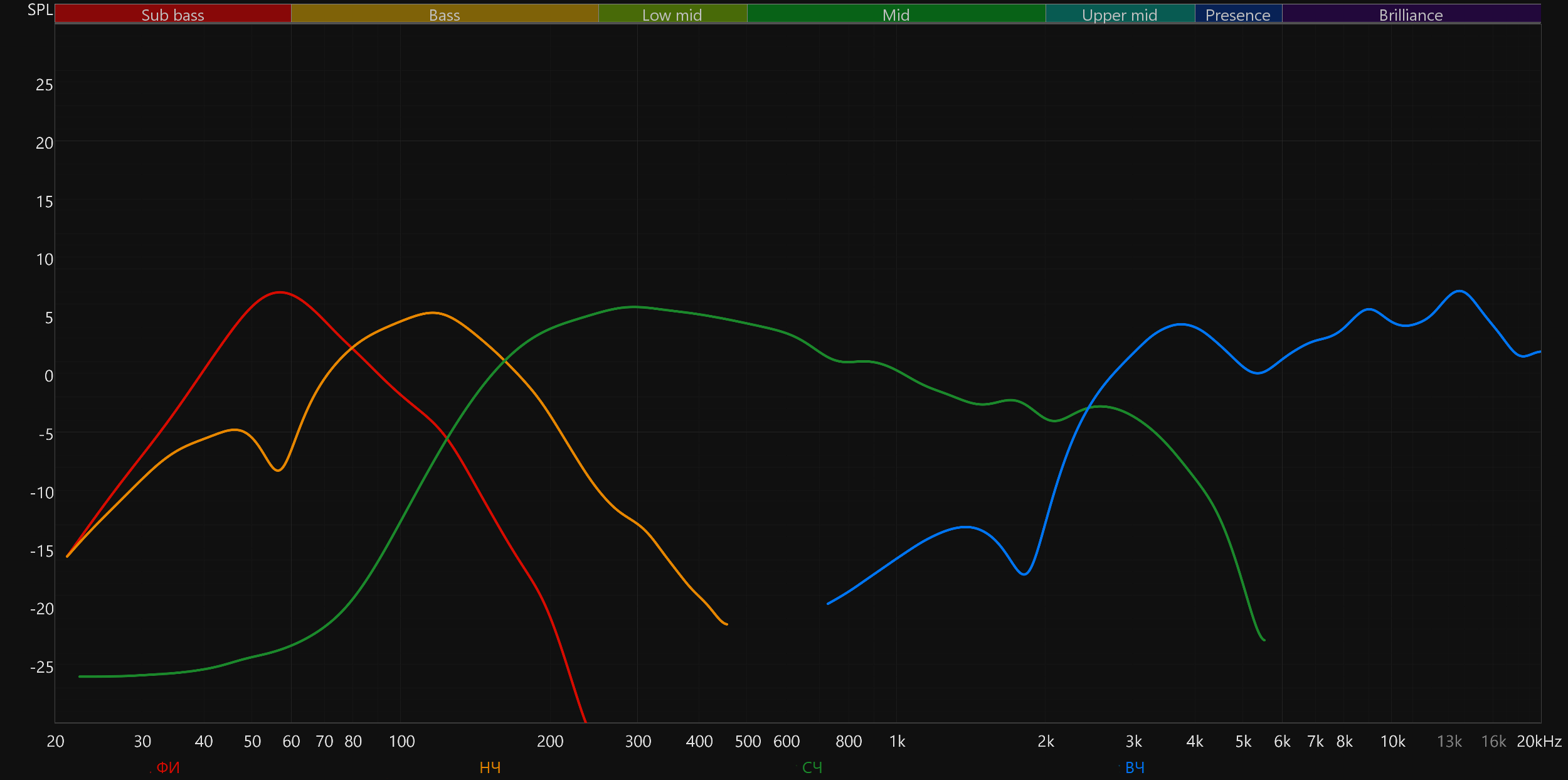

Раз уж заговорили про трехполосную систему и кроссоверы, посмотрим на измерения в ближнем поле при размещении микрофона в непосредственной близости от каждого из динамиков на передней панели, щелевых отверстий акустического оформления НЧ-динамика и порта фазоинвертора. Видно, что в целом распределение ролей выполнено довольно разумно. Особенно интересно посмотреть на работу порта фазоинвертора и акустического модуля НЧ-динамика: вместе они покрывают практически весь басовый диапазон и хорошо согласуются со вступающим в работу в нижней части середины СЧ-динамиком.

В районе 2,6 кГц по ближнепольным кривым может показаться, что СЧ- и ВЧ-динамики стыкуются не идеально: отдача среднечастотника уже снижается, а твитер еще только выходит на рабочий уровень. Но эти измерения показывают излучатели по отдельности, тогда как в системе они работают одновременно. В зоне кроссовера сигнал специально распределяется между двумя динамиками: СЧ еще частично воспроизводит этот диапазон, а твитер уже начинает брать его на себя. Поэтому их вклад суммируется в общей АЧХ системы, и на итоговом графике вместо провала получается почти ровный переход между полосами.

При этом нужно понимать, что квазибезэховые измерения показывают потенциал колонок, но в реальной эксплуатации они будут работать в помещении, которое неизбежно внесет свои коррективы в звуковой профиль. Для Edifier MR5 это особенно актуально, поскольку они излучают звук во все стороны, о чем мы уже говорили выше. Поэтому переместимся в условную точку прослушивания, разместив колонки на стойках в хорошо акустически подготовленном помещении вдали от любых препятствий.

Даже в таких условиях на графике появляется заметный подъем в области баса, особенно в районе 60—120 Гц. Это связано с тем, что на низких частотах звуковые волны отражаются от стен, пола и потолка и складываются с прямым излучением колонок. В результате уровень баса в точке прослушивания увеличивается — комната как бы помогает удерживать низкие частоты. Это характерно практически для любой акустики, но конструктивные особенности Edifier MR5 делают этот эффект несколько более заметным.

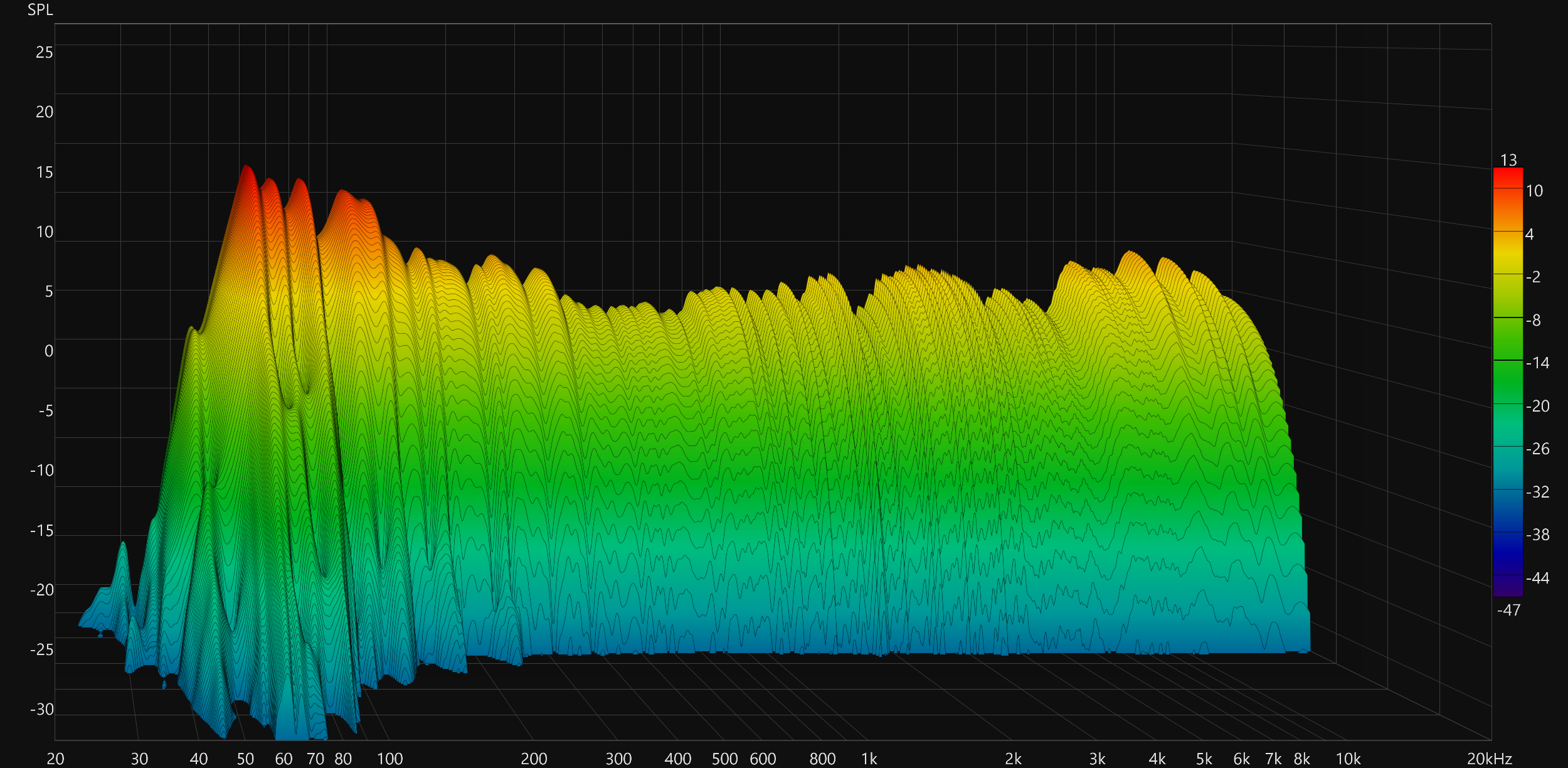

По графику кумулятивного затухания спектра (он же «водопад», или waterfall) хорошо видно, что самое медленное затухание наблюдается в области примерно 60—100 Гц — как раз около частоты настройки фазоинвертора. При этом выше по диапазону картина выглядит достаточно аккуратно. Выраженных «хвостов», которые могли бы указывать на паразитные резонансы корпуса или панелей, практически не видно. В результате бас у Edifier MR5 может восприниматься слегка гулковатым в районе настройки порта, но в целом он остается достаточно собранным и контролируемым.

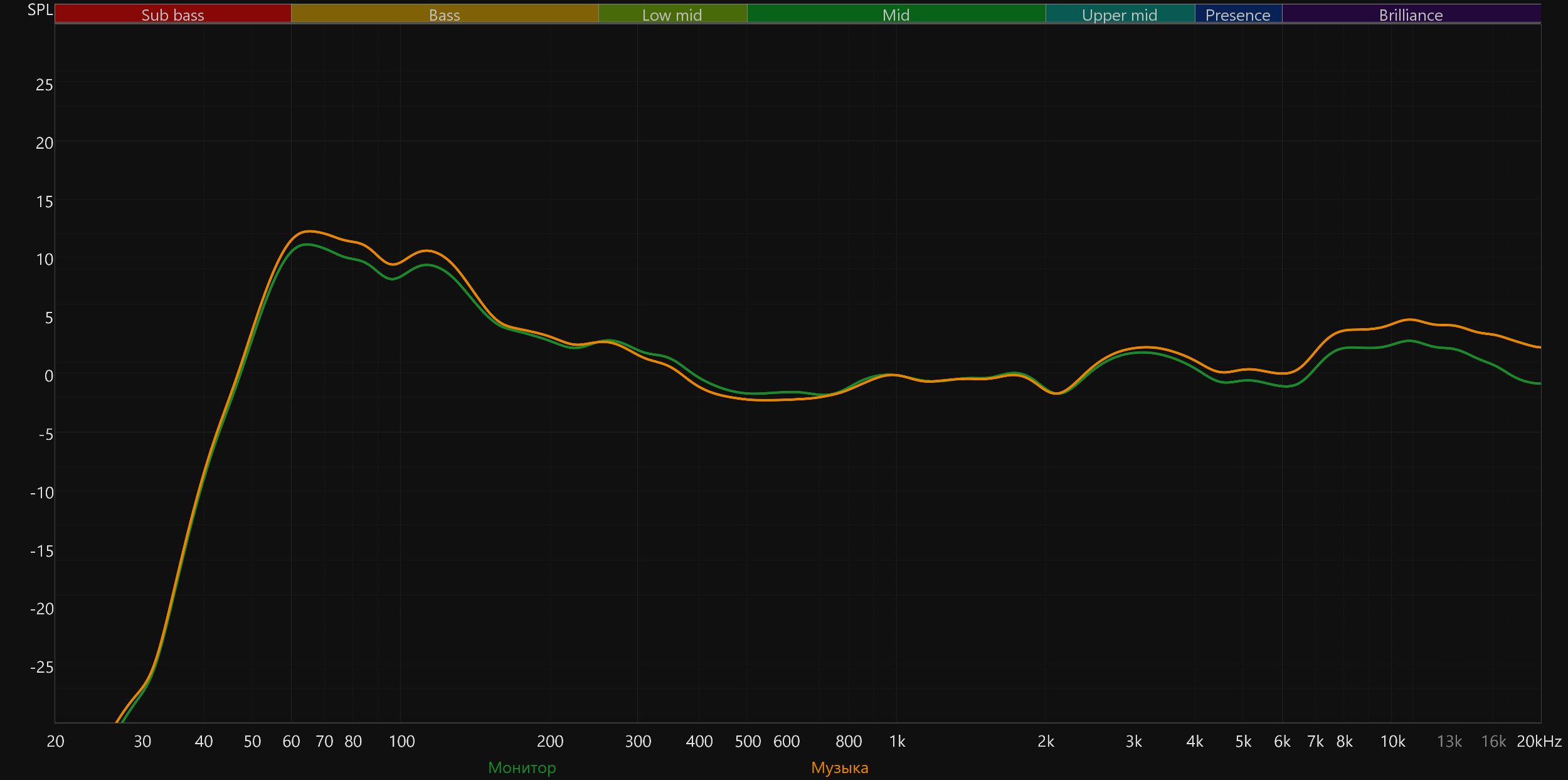

Переключение профиля с «Монитор» на «Музыка» дает ожидаемый результат: появляются небольшие акценты на краях диапазона, и форма АЧХ становится ближе к V-образной. Низкие частоты в области 60—120 Гц поднимаются примерно на 1-2 дБ, в верхнем диапазоне добавляется еще около 1-2 дБ в зоне 8—12 кГц, за счет чего звучание воспринимается чуть более плотным и ярким. При этом изменения в целом остаются крайне деликатными — основная часть среднего диапазона практически не затронута, поэтому общий тональный баланс сохраняется.

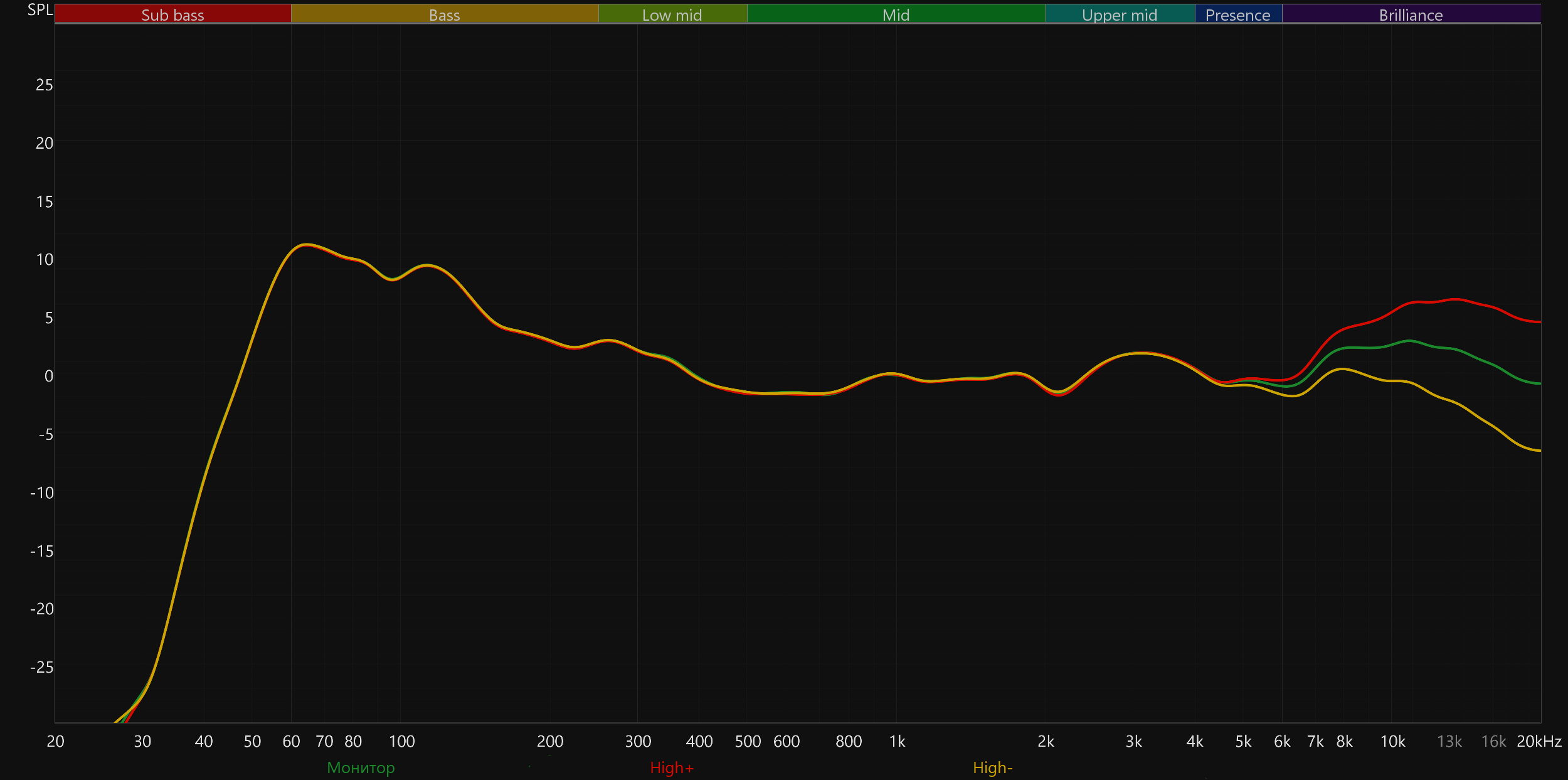

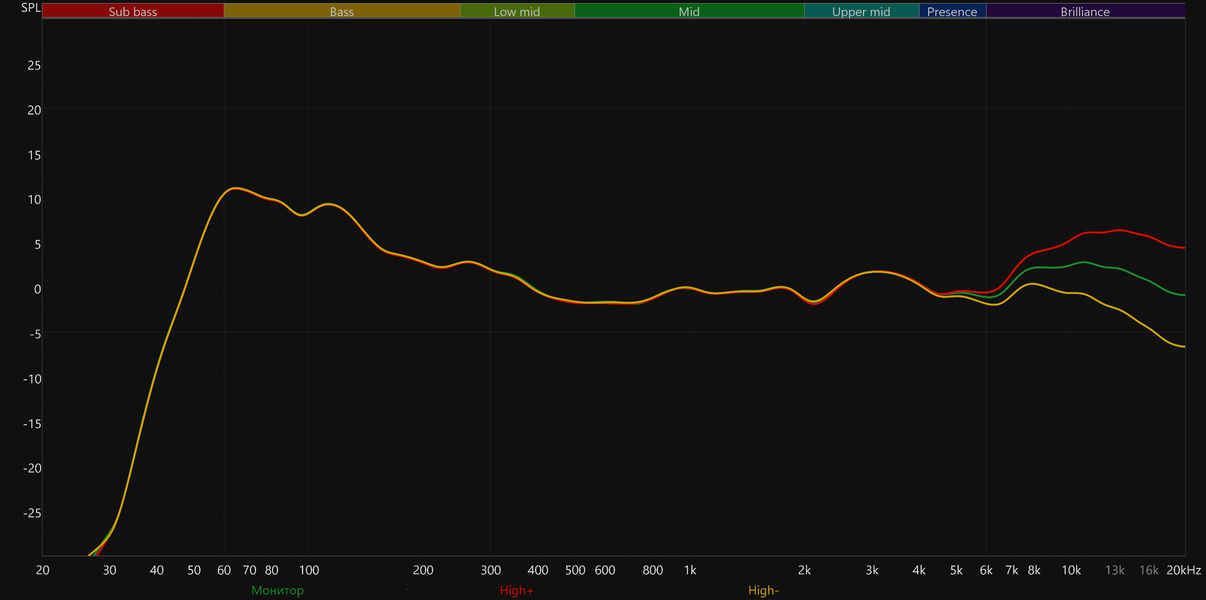

Регуляторы на задней панели позволяют довольно эффективно управлять акцентами на низких и высоких частотах, что хорошо видно по графикам, полученным в их крайних положениях. При этом регулятор НЧ работает как раз от 250 Гц и ниже, что позволяет довольно эффективно компенсировать влияние комнаты, о котором мы говорили выше.

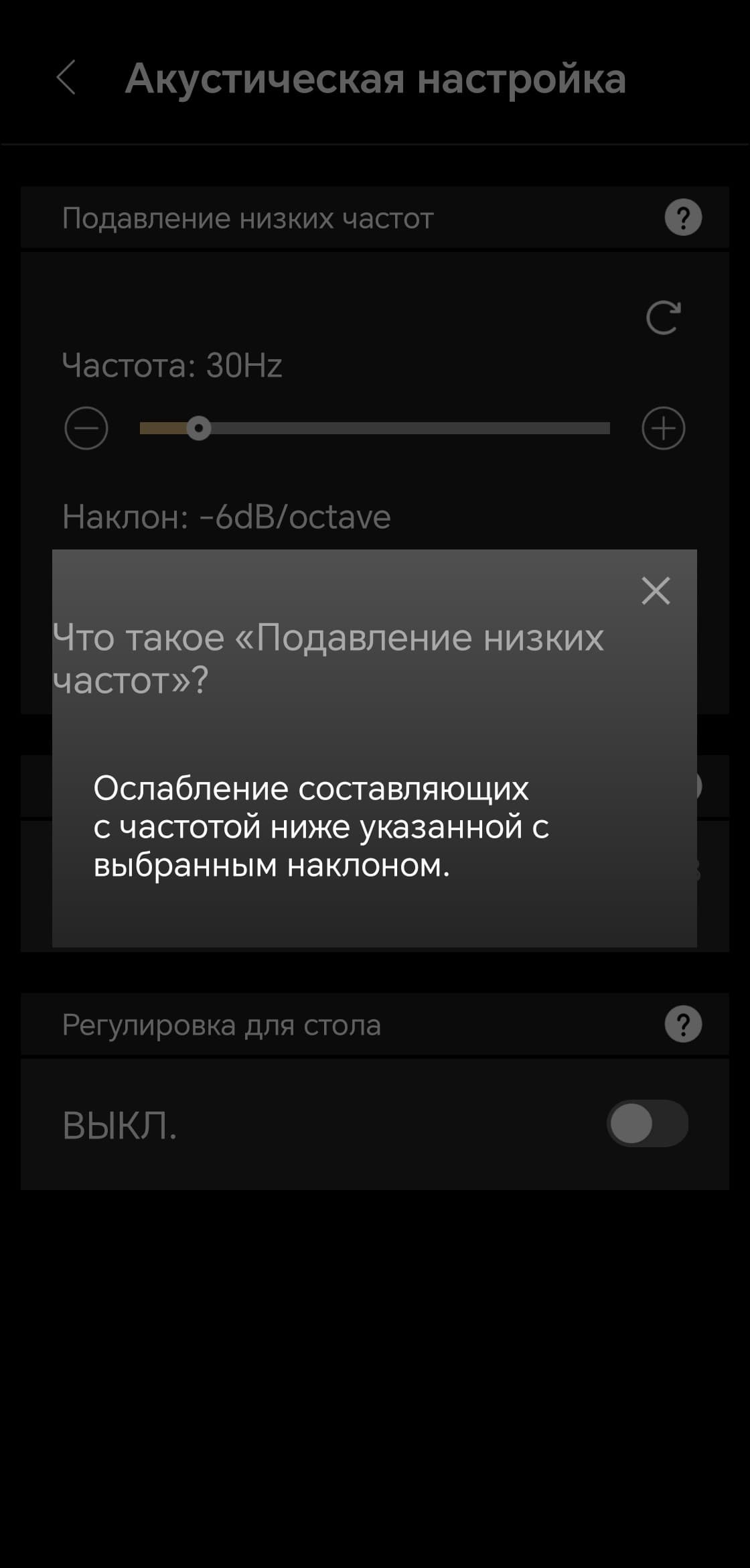

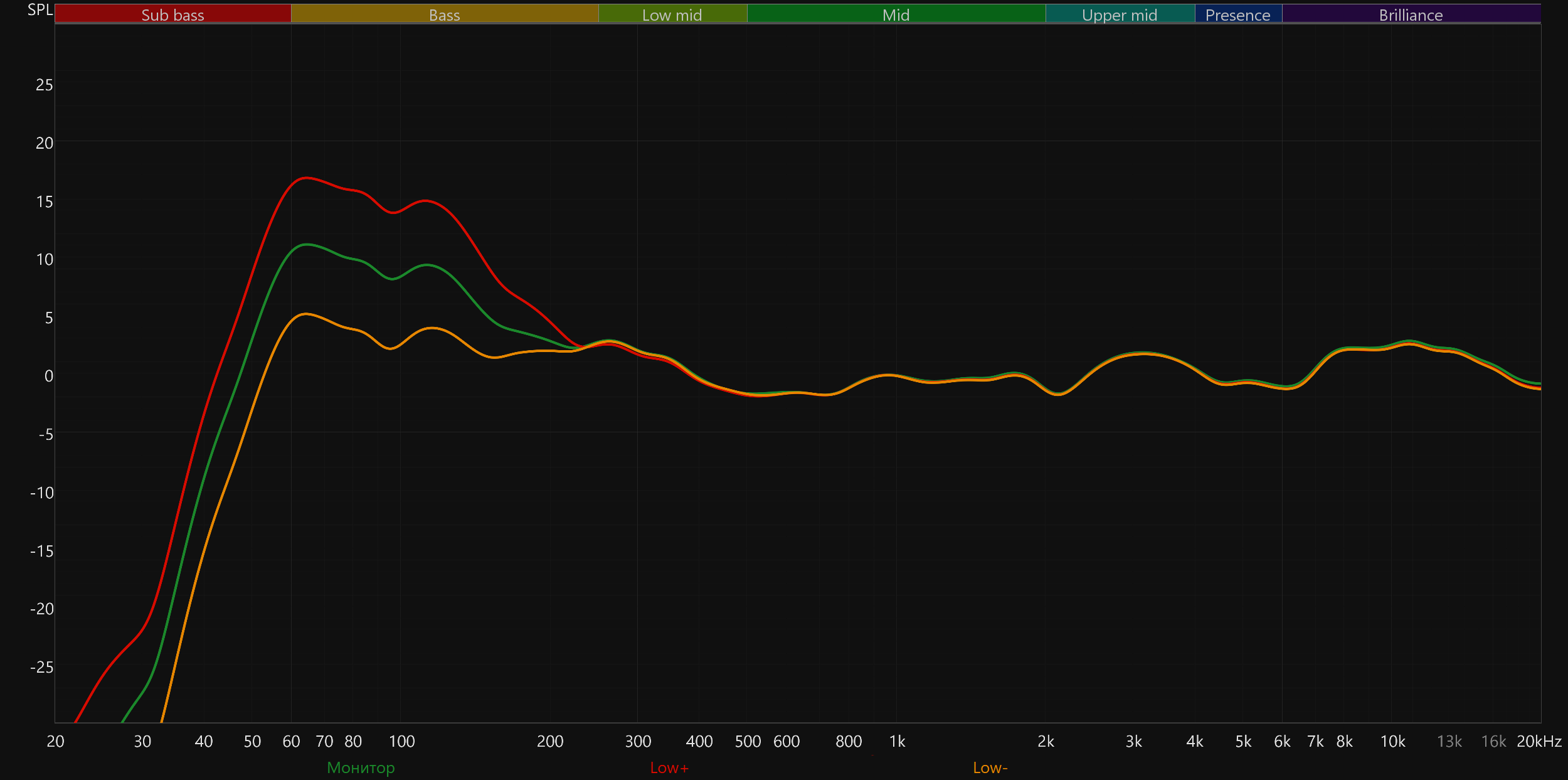

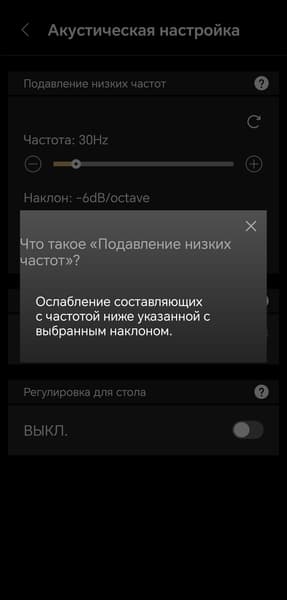

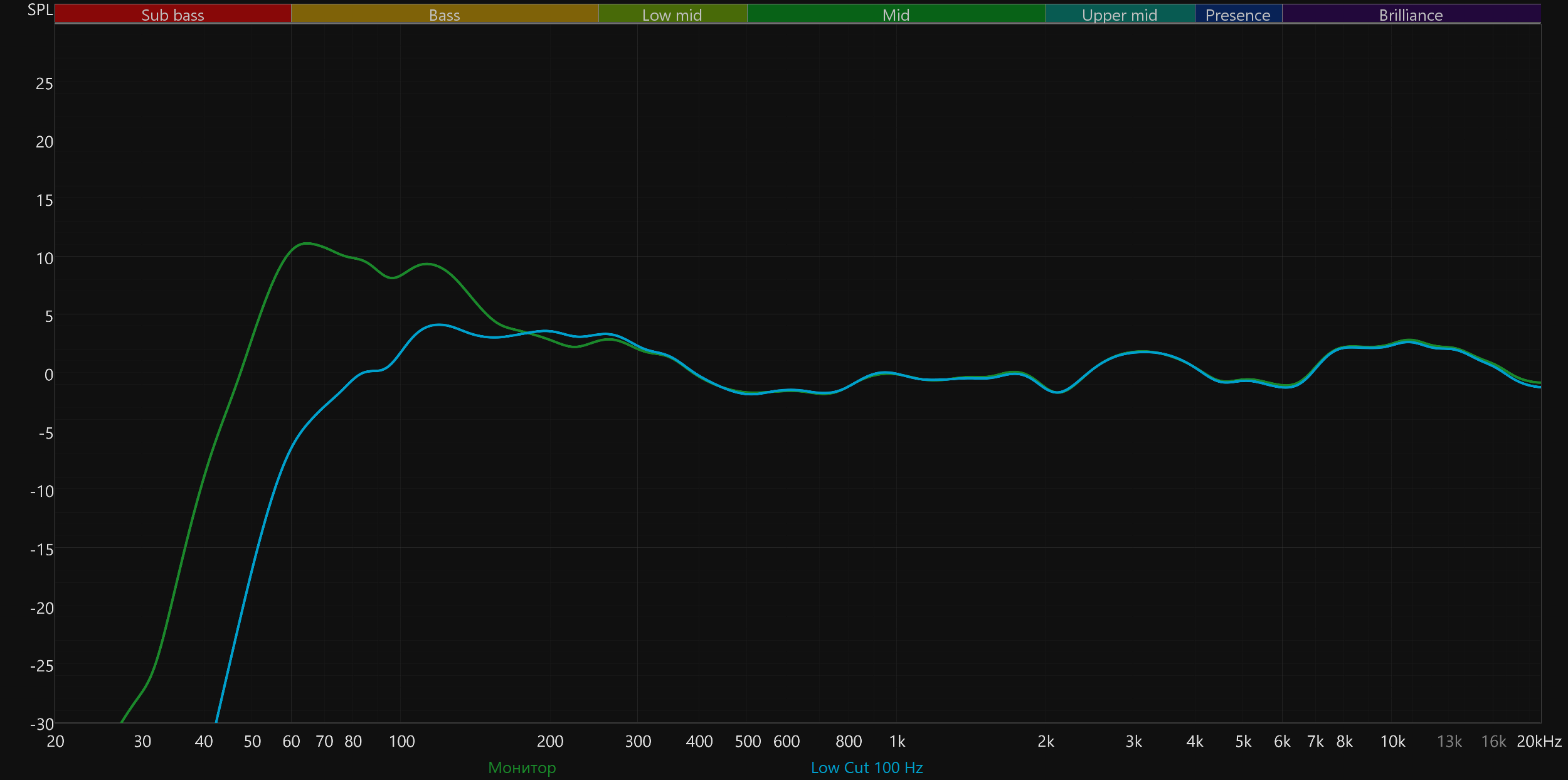

Дополнительно звучание можно подстроить из приложения — там инструментов для этого заметно больше. В частности, функция «подавления низких частот» позволяет включить фильтр с настраиваемой частотой среза до 100 Гц. Ниже выбранной точки уровень постепенно снижается, тогда как остальная часть диапазона практически не затрагивается, что хорошо видно на графике.

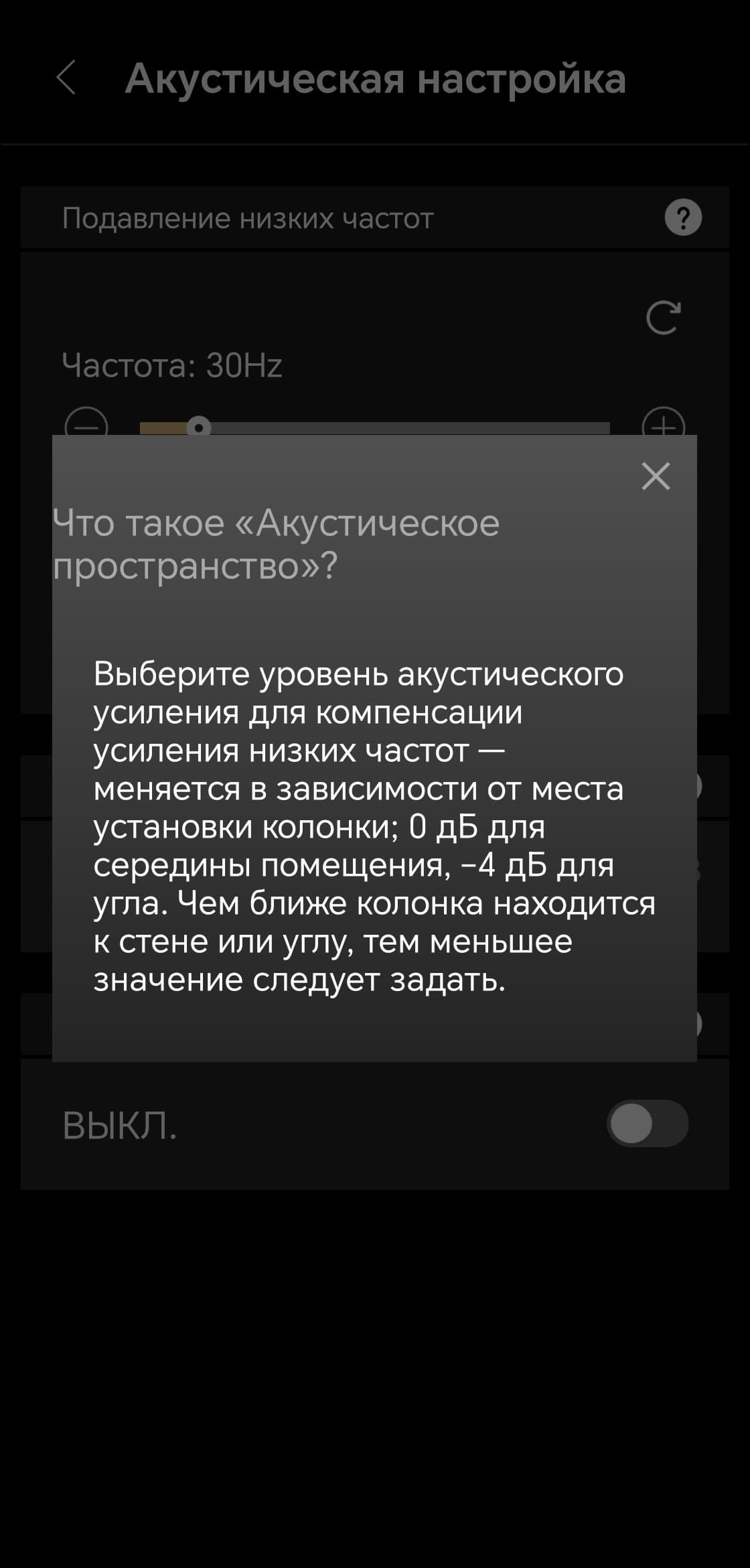

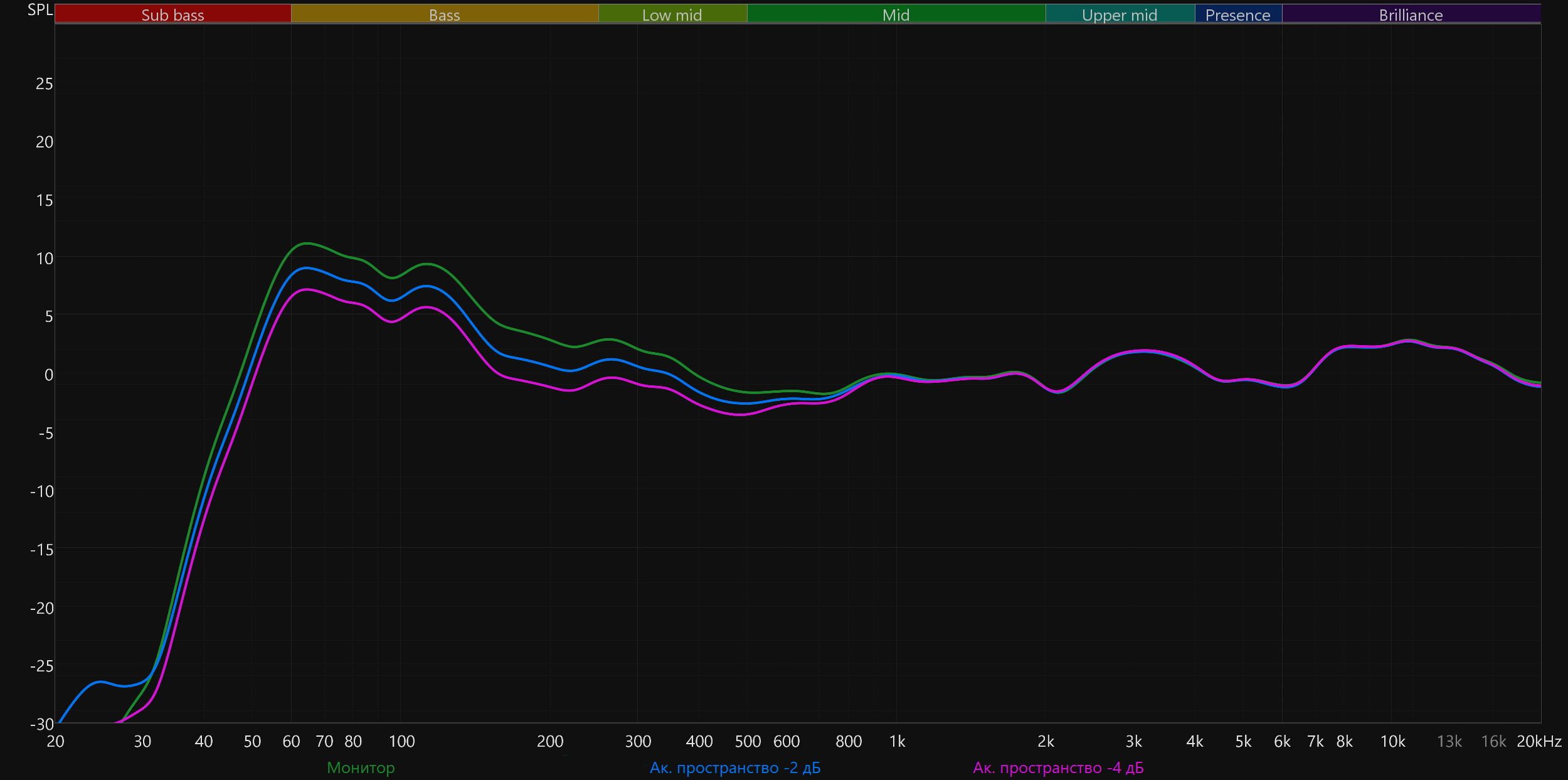

Функция «Акустическое пространство» тоже снижает объем низких частот — разработчики Edifier MR5 явно отдавали себе отчет в том, что их у акустики с избытком. Причем делает он это гораздо более радикально, чем регуляторы на задней панели, затрагивая не только непосредственно бас, но и всю нижнюю середину, что может быть полезно при установке колонок близко к стене или в небольшой комнате.

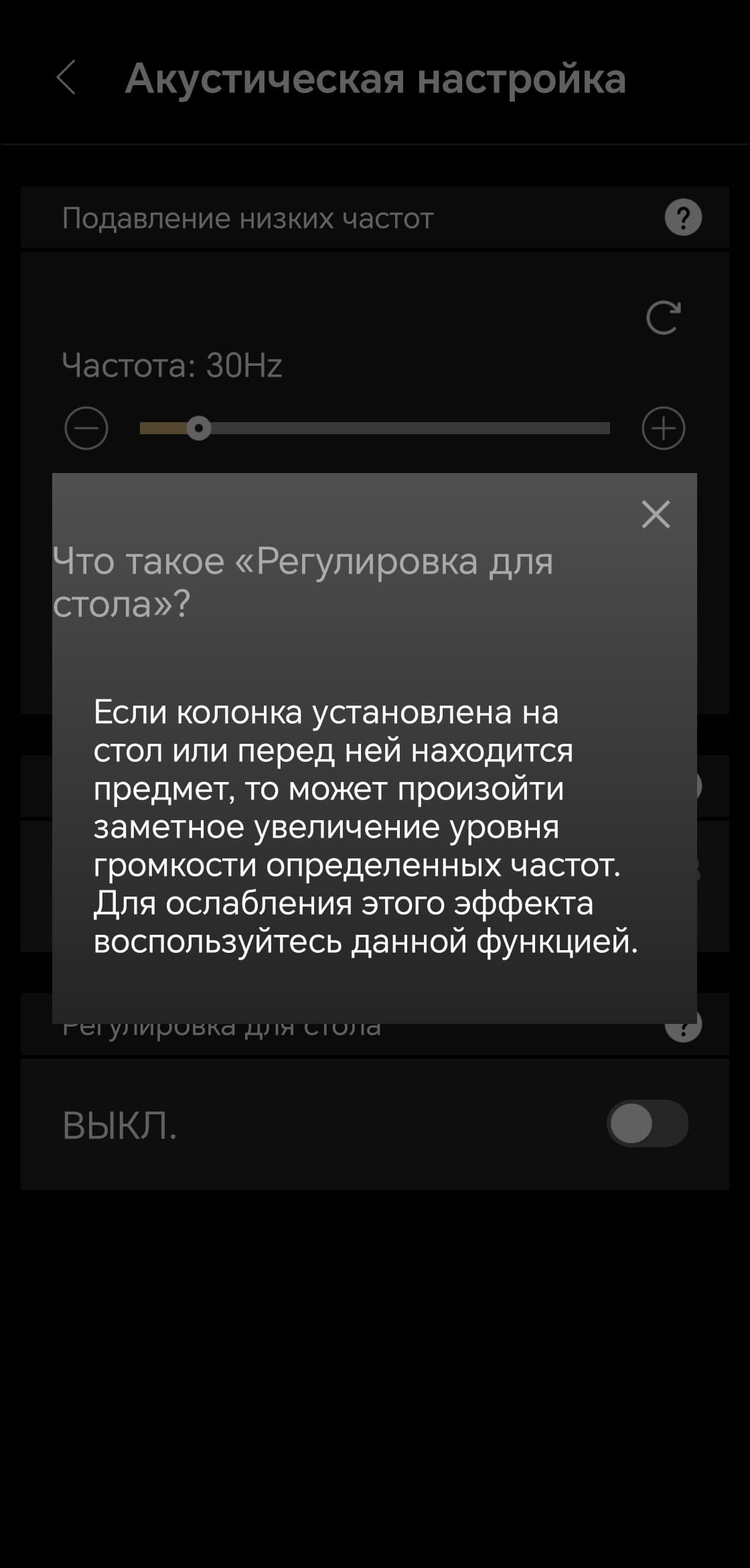

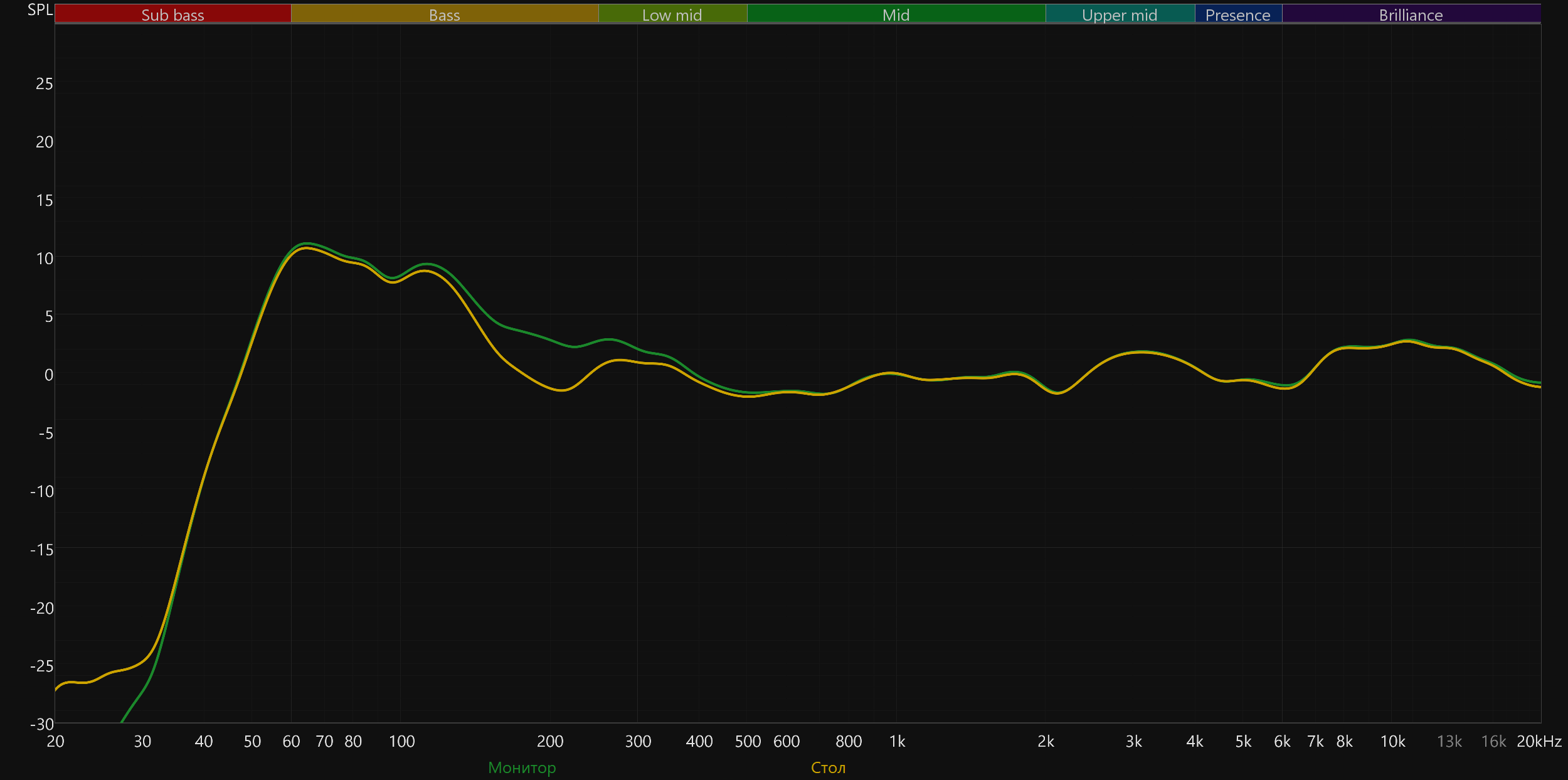

Еще одна опция призвана компенсировать отражения от горизонтальной поверхности, на которой установлены колонки — стола, полки и т.п. Как видно на графике, в этом режиме система заметно снижает уровень в области примерно 150—300 Гц, где чаще всего проявляется взаимодействие прямого сигнала с отражением от поверхности под акустикой. Отраженная волна приходит к слушателю с небольшой задержкой и частично складывается с прямым сигналом, формируя характерный подъем в нижней середине. Встроенный DSP заранее ослабляет этот диапазон, уменьшая эффект излишнего «уплотнения» звучания, который часто возникает при установке колонок непосредственно на стол.

Потенциально Edifier MR5 действительно способны обеспечить «ровное и мониторное» звучание, несмотря на довольно сдержанную цену — с задачей сделать «бытовые мониторы» разработчики, безусловно, справились. Однако при этом акустика оказывается довольно требовательной к размещению и настройке. В первую очередь ее желательно правильно расположить: оставить вокруг как можно больше свободного пространства. Колонки рассчитаны на работу в ближнем поле и с направлением прямо на слушателя — именно в такой конфигурации суммирование полос работает наиболее корректно и тональный баланс не распадается.

Как и большинство сравнительно компактных колонок, MR5 желательно поднять на уровень головы слушателя. Если получится поставить их на стойки — отлично, но в бытовых условиях подойдет и более простое решение вроде стопки книг. В крайнем случае при настольном размещении их хотя бы стоит немного наклонить в сторону головы слушателя.

И уже после этого имеет смысл заняться настройкой — возможностей для этого здесь предусмотрено предостаточно. В основном речь идет о корректировке баса: его уровень можно смело подбирать на слух, ориентируясь на комфортное восприятие в конкретной комнате. Начать стоит с регулятора на задней панели, который эффективно уменьшает акцент на низких частотах, но при этом довольно бережно обходится с серединой, которая у Edifier MR5 получилась действительно ровной и хорошо детализированной.

Итог

Edifier MR5 наглядно демонстрирует, что концепция «бытовых мониторов» вполне жизнеспособна. Разработчикам удалось сохранить главное — относительно ровный и нейтральный характер звучания, ради которого пользователи обычно и обращают внимание на студийную акустику. При этом колонки остаются удобным и универсальным решением для настольной системы: с привычными бытовыми входами, Bluetooth, приложением для настройки и довольно гибкими инструментами адаптации под помещение.

Отдельного внимания заслуживает конструкция. Трехполосная схема в этом ценовом сегменте встречается нечасто, а использование внутреннего НЧ-модуля со щелевыми каналами делает систему еще интереснее с инженерной точки зрения. В сочетании с раздельным усилением для каждой полосы это позволяет получить довольно приятное и сбалансированное звучание, которое заметно превосходит типичные ожидания от компактной активной акустики. Правда, те же конструктивные особенности делают MR5 довольно чувствительными к размещению и настройке. Чтобы раскрыть их потенциал, колонкам нужно обеспечить как можно больше свободного пространства и потратить немного времени на базовую настройку — благо инструментов для этого здесь предусмотрено достаточно.

Ну и в целом без компромиссов, конечно, не обошлось — для сравнительно бюджетной акустики это норма. В частности, нет поддержки кодека AAC, не предусмотрены пульт дистанционного управления и более-менее информативная индикация. Однако все эти решения выглядят вполне осознанными: разработчики явно старались сохранить разумную цену, не жертвуя теми элементами конструкции и схемотехники, которые действительно влияют на звук. В итоге Edifier MR5 оставляют очень приятное впечатление. При этом стоят они довольно скромно — на момент подготовки обзора около 19 тысяч рублей. С учетом конструкции, набора возможностей и уровня звучания это явно один из самых интересных вариантов в своем ценовом сегменте.
