Реавторинг DVD-Video дисков. Первая часть


Думается, у многих из нас после просмотра того или иного DVD-видео диска с любимым фильмом возникало желание переделать его, так сказать, "под себя". Те или иные методы монтажа и авторинга DVD, которые будут рассматриваться в этой статье, наверняка уже описаны в той или иной степени на iXBT.com или другом ресурсе Рунета, посвященном работе с видео. Мы просто попытаемся все эти знания свести воедино с одной конкретной целью: переделать наш DVD-Video диск. Сразу хотим оговориться, что данная статья ни в коей мере не претендует на полноценное описание программ, упомянутых в ней. Будут затронуты только те моменты, которые понадобятся нам в работе, а сам материал постараемся построить в виде пошаговых инструкций, чтобы даже человек, никогда не имевший дело с видео и DVD, мог без особого труда переделать свой диск. Единственная программа, к которой все-таки придется подойти "творчески" — это Scenarist, но об этом чуть позже. Итак, начнем.

  1. Программы и утилиты, которые нам понадобятся
  2. Перезаписываем DVD-Video диск на диск компьютера
  3. Разбираем DVD-Video диск на составляющие
  4. Работаем со Scenarist
  5. Работаем с аудиодорожкой
  6. Разбираем AC3 дорожку
  7. Разбираем DTS дорожку

Для начала давайте попробуем определиться, что мы будем делать с диском DVD-Video в рамках данной статьи. Диск, который мы взяли для работы, имел несколько вариантов английской дорожки (DD 5.1, DD 2.0, DTS), испанскую дорожку, а также субтитры на английском, французском и испанском языках. Давайте попробуем убрать ненужные нам аудиодорожки, добавим русскую Dolby Digital и DTS, а также добавим субтитры на русском языке. Так как мы добавим русские аудиодорожки, то логично будет изменить меню установок параметров аудио, чтобы была возможность выбора русского языка. Также мы изменим сценарий воспроизведения диска, чтобы в начале воспроизведения сразу стартовал фильм, и автоматически включалась русская аудиодорожка.

1. Программы и утилиты, которые нам понадобятся

Итак, давайте посмотрим, какие программы нам понадобятся для работы.

  • DVD Decrypter – программа для копирования DVD-Video дисков на жесткий диск. Программа бесплатная. К сожалению, домашняя страничка этой программы исчезла, но найти ее, думается, будет несложно.
  • DVD Reauthor – программа для реавторинга DVD-Video. Программа разбирает на составляющие содержимое DVD-Video диска и создает скрипт импорта для программы авторинга Scenаrist. Программа платная, разработчик — DVD Logic. Существует демонстрационная версия программы, ограничение демоверсии: программа разбирает только самый первый VTS на диске.
  • ScentaristNT, или просто Scenarist. Программа авторинга DVD-Video, будет играть роль "рабочей лошадки" в нашем эксперименте. Программа платная, разработчик — Sonic Solutions.
  • BeSweet — программа для перекодирования разных форматов аудиоданных, мы будем использовать ее для декомпрессии AC3 и DTS потоков в WAV. Программа бесплатна, и доступна к скачиванию.
  • Azidts Decoder — декодер потока DTS, будем использовать ее с BeSweet. Также бесплатна.
  • Фильтр dtssource.ax - необходим для программ, работающих с потоком аудио DTS.
  • Tranzcode – небольшая бесплатная утилита и GUI к ней для декодирования DTS потока. Можно использовать вместо связки BeSweet+Azidts Decoder. Найти ее можно здесь.
  • Sonic Foundry Soft Encode – программа для создания AC3 файла из шести WAV файлов. К сожалению, разработчик прекратил развитие данной программы, поэтому ссылка на нее не указывается.
  • Minnetonka SurCode DTS, программа для создания DTS аудио файла из шести WAV файлов. Программа платная, есть демоверсия.

Adobe Premiere, Adobe Audition, Adobe Photoshop – думается, эти программы представлять не нужно, будем использовать их как вспомогательные инструменты.

Перезаписываем DVD-Video диск на диск компьютера

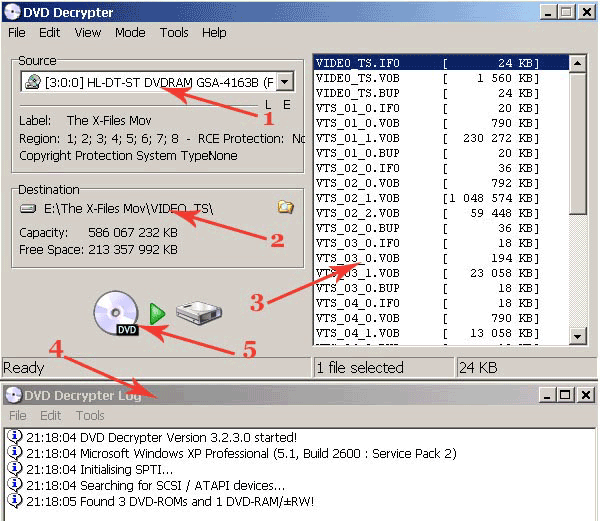

Вставляем диск c фильмом в дисковод, запускаем DVDDecrypter. Программа довольно проста и ее интерфейс интуитивно понятен, но все-таки рассмотрим основное окно программы и некоторые настройки (рис. 1).


рис. 1
  1. Выбор оптического дисковода, с которого будет копироваться фильм
  2. Выбор каталога, куда будут помещены файлы с вашего диска
  3. Окно, в котором показывается содержание видеодиска
  4. Информационное окно программы, куда в процессе работы будет выводиться вся информация.
  5. Кнопка старта, которая инициирует процесс копирования диска.

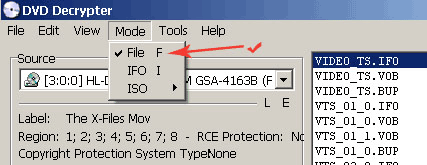

Поскольку нам нужно скопировать весь диск целиком, то необходимо переключить DVDDecrypter в режим File. Сделать это можно в меню Mode: зайдите в него и выберите этот режим (рис. 2), если программа не находилась в этом режиме изначально.


рис. 2

Теперь выберите оптический дисковод, в который вы вставили свой диск (рис. 1, п.1), и каталог, куда вы хотите поместить файлы вашего диска (рис. 1, п.2), в списке файлов выделите все файлы, удерживая клавишу Shift (рис. 1, п.3). На этом все необходимые настройки закончены. Нажимаем кнопку Start (рис. 1, п.5), и начинается процесс копирования. Вся информация о процессе работы программы отображается в окне DVDDecrypter Log (рис. 1, п.4), и, если возникнут какие-либо ошибки, то информация о них отобразится там же. Диск и скопирован приступим к его разборке.

Разбираем DVD-Video диск на составляющие

Запускаем DVD Reauthor. Как вы уже, наверное, обратили внимание, интерфейс программы очень похож на интерфейс DVDDecrypter-а. Пользоваться ей так же легко, но давайте немного рассмотрим настройки программы, которые нам понадобятся для работы.

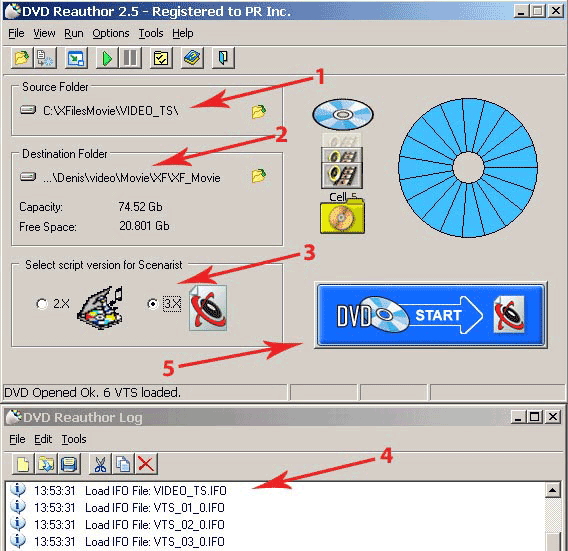

рис. 3
  1. Каталог с образом DVD-Video диска, который мы хотим переделать
  2. Каталог, в котором программа создаст скрипт для импорта в Scanarist и поместит все медиа-файлы составляющие исходный диск.
  3. Выбор версии Scenarist, с которой вы работаете. DVD Reauthor умеет создавать скрипты для версий 2.xx и 3.xx.
  4. Информационное окно программы, куда будет выводиться вся информация в процессе работы.
  5. Кнопка старта, которая инициирует процесс разборки диска.

Итак, выбираем каталог, где находится образ диска (рис. 3, п.1), после анализа содержимого диска в окне лога программа выдаст нам информацию о диске (рис 3).  Далее нужно указать каталог, в который хотим поместить полученный материал (рис. 3, п.2). Выбираем версию Scenarist, с которой будем работать, в нашем случае это версия 3.01 (рис. 3, п.3).

Давайте рассмотрим некоторые параметры, которые нам не помешает проверить.


рис. 4

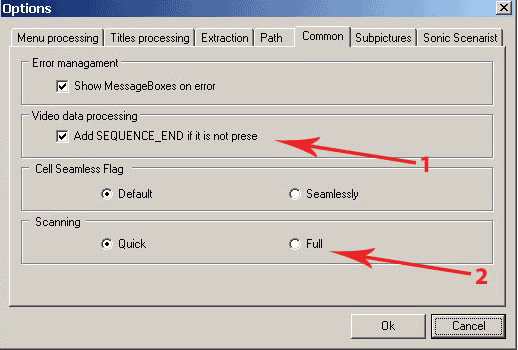

  1. Обработка видеоданных (Video data processing), флаг Add SEQUENCE_END if it not prese (рис. 4, п.1), заходим в меню Options, открываем вкладку Common и устанавливаем флажок возле этой опции, если он не установлен. В принципе, если этот флажок не будет установлен, ничего страшного не произойдет, просто при импорте нашего сценария Scenarist засыплет нас предупреждениями, что в видеофайлах этот флаг не установлен, и чтобы этого избежать, мы отмечаем данный параметр.
  2. Метод Сканирования (Scanning) (рис.4, п.2), здесь нам предлагается два варианта Быстрый (Quick) или Полный (Full). Чем отличаются эти режимы? Перед тем, как делать demux VOB файлов, необходимо получить полную информацию о содержимом этого файла. DVD Reauthor не берет информацию из IFO файлов, поскольку она может быть неверной, а собирает информацию самостоятельно, путем сканирования VOB файлов. При быстром сканировании программа пробегается лишь по так называемым навигационным пакетам, которые также содержат информацию о расположении следующего навигационного пакета. Если данные о нахождении следующего пакета верны, то в режиме Quick Mode будет собрана правильная информация, если закрались какие-то ошибки, то информация будет собрана неверная. В режиме Full Mode, программа производит полный анализ VOB файла. В этом режиме DVD Reauthor работает несколько дольше. Можно использовать метод сканирования Quick, но если при импорте скрипта в Scenarist возникли какие-либо ошибки, то лучше заново разобрать диск с методом сканирования Full.

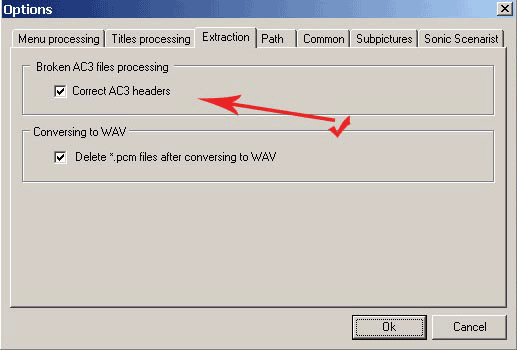

Еще один параметр, который нужно проверить, это Correct AC3 Headers. Думаем, вы уже догадались, что при включении этой опции программа будет исправлять ошибки заголовков AC3 файлов, если таковые имеются. Сделать это нужно для того, чтобы при импорте скрипта в Scenarist не возникло каких-либо проблем. Зайдите в закладку Extraction окна параметров (рис. 5) и проверьте, установлен ли этот флажок. Все остальные параметры можно оставить по умолчанию.


рис. 5

Все, закрываем окно параметров кнопкой Оk, смело жмем кнопку Start и идем отдыхать на 20-30 минут в зависимости от мощности вашего компьютера. В конце работы, если не произошло никаких ошибок, программа выдаст нам радостное сообщение All operations was completed successful! Можно закрывать программу.

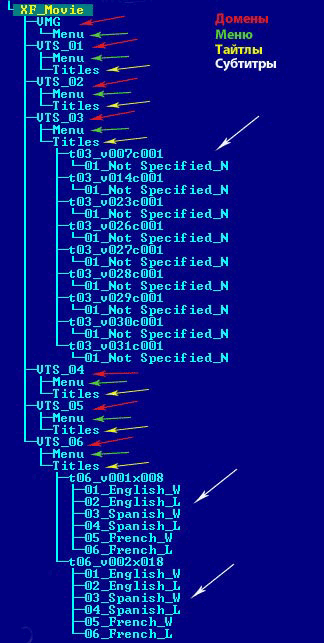

Теперь давайте посмотрим, что у нас получилось в результате работы программы. Перейдем в каталог, который мы указали программе в п. 2, и рассмотрим его структуру.

Большим плюсом программы является то, что она не "сваливает все файлы в кучу", а создает структуру каталогов, которая соответствует структуре исходного DVD-Video диска. Как можно заметить, для каждого домена DVD диска создается свой каталог. В нашем случае было шесть VTS и один обязательный VMG домен. Внутри каталога домена создаются подкаталоги для меню и для тайтлов. В этих подкаталогах размещаются медиа-файлы меню и видеодорожек соответственно. Если какая-то видеодорожка содержит субтитры, то для каждого субтитра создается свой каталог, куда помещаются соответствующие медиа-файлы. О языке и типе субтитра можно догадаться по названию каталога. Например, 02_English_L, означает дорожка субтитров N2, на английском языке для режима отображения Letter Box. Файлы именуются следующим образом: для виде-аудио дорожек — Txx_Vyyy_Czzz, где xx- Title ID, yyy-VOB ID, zzz-Cell ID. Если дорожка имеет несколько Cell, то файл выглядит следующим образом: Txx_Vyyy_Xzzz, zzz-номер последнего Cell в Title. Аналогично и для меню — Mxx_Vyyy_Czzz, где xx- Menu ID, yyy-VOB ID, zzz-Cell ID. В корневом каталоге создается файл скрипта с расширением .SCP, который мы и будем импортировать в Scenarist. К этому как раз уже все готово.

4. Работаем со Scenarist

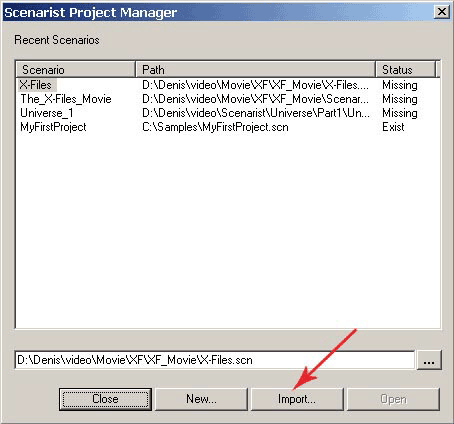

Давайте попробуем загрузить скрипт нашего диска в Scenarist. Для этого запустим программу, и первое окно, которое мы увидим после старта Scenarist — это окно менеджера проектов (рис. 7). Как видим, нам предлагается создать новый проект, открыть старый или произвести импорт. Поскольку проектов готовых у нас нет, а свой проект мы будем создавать не с нуля, а, используя скрипт, то нажимаем кнопку Import…


рис. 7

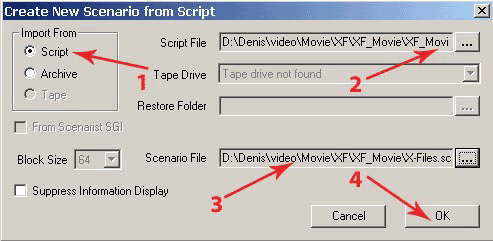

Следующее, что мы увидим — это окно Create New Scenario from Script. В разделе Import from выбираем Sсript (рис. 8, п.1), в строке Script File указываем путь к нашему файлу скрипта (рис. 8, п.2), в строке Scenario File указываем путь и имя файла создаваемого файла сценария (рис. 8, п.3). Наконец, все настройки сделаны, нажимаем кнопку ОК (рис. 8, п.4) и ждем, пока Scenarist загружает файлы данных в сценарий и восстанавливает между ними связи. Это займет какое-то время в зависимости от размера и сложности диска и быстродействия вашего компьютера.


рис. 8

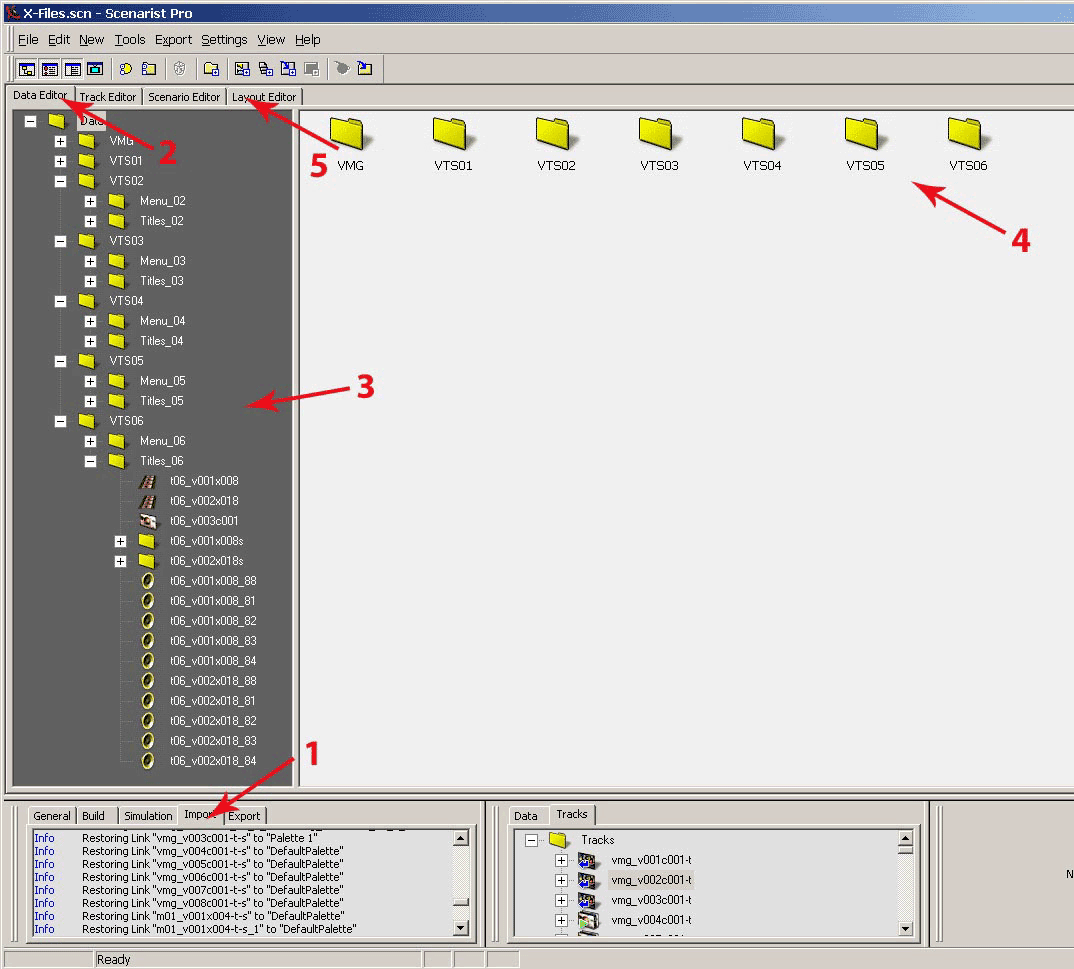

Весь процесс импорта отображается в информационном окне во вкладке Import (рис. 9, п.1). После того, как импорт закончится, на экране мы увидим следующую картину:


рис. 9

Для тех, кто раньше работал со Scenarist, думается, не возникнет вопросов, что делать дальше. С теми же, кто видит эту программу в первый раз, быстро пробежимся по ее основным функциям.

Здесь нужно сделать небольшое отступление. Дело в том, что Scenarist — программа с огромными возможностями, и мы, конечно, не сможем рассмотреть их все по той причине, что такой материал поместится как минимум в книге. Мы затронем только те моменты, которые нам понадобятся для каждой конкретной задачи. Если вы хотите лучше изучить эту, одну из лучших, программ для авторинга DVD-Video — советуем вам обратиться к дополнительному материалу. В Сети существует описание данной программы, которое поможет вам получить начальные знания по Scenarist, а в продаже можно найти очень хорошую книгу С.М. Блохнина – "Быстро и легко. DVD-видеодиски с помощью Scenarist Pro". Эта книга поможет вам получить более глубокие знания как по Scenarist, так и по авторингу DVD-Video дисков в целом. Не меньшую пользу принесет вам эта книга в случае, если вы захотите сделать те изменения в своем диске, которые мы не затрагиваем в данной статье. И еще один момент: в Scenarist, как вы уже, наверное, заметили, нет привычных команд Undo и Save. Все действия, которые вы вносите в проект, сохраняются в нем сразу и бесповоротно, то есть откатиться назад вы не сможете. Поэтому если вы вносите какие-то критичные изменения, то будьте предельно внимательны.

Итак, вернемся к делу. Как вы можете видеть, основное окно программы разбито на две части. В меньшей части (рис. 9, п.3), расположенной справа, находятся данные, с которыми мы работаем в настоящий момент. Данные эти отображаются в виде дерева для более удобной работы с ними. Справа располагается основная рабочая область (рис. 9, п.4), в которой вы, используя эти данные, совершаете какие-либо действия при создании DVD диска. Контекст данных зависит от того, какая вкладка в данный момент активна.

По умолчанию, после запуска программы, активна вкладка Data Editor (рис. 9, п.2). Data Editor представляет собой нечто вроде проводника Windows, но в нем отображаются только те файлы, которые вы ввели в свой проект. Нам пока добавлять ничего не нужно, все необходимые нам файлы были включены в проект еще во время импорта. Вы, наверное, заметили, что данные размещены в дереве, повторяя структуру каталогов нашего проекта, и, соответственно, нашего диска. Пробегитесь по вкладкам программы, хотя бы мельком ознакомьтесь с ее интерфейсом. Переключитесь на вкладки Track Editor, Scenario Editor. Если вы это сделали, то, наверное, заметили, что структура нашего диска, сценарий работы нашего диска предстал перед нами как на ладони. Это как раз то, что нам нужно для дальнейшей работы.

Подробнее все эти вкладки мы рассмотрим чуть позже, а сейчас, прежде чем что-либо изменять в нашем проекте, давайте убедимся, что проект работоспособен: правильно ли DVD Reauthor разобрал диск, а Scenarist восстановил проект. Попробуем скомпилировать сценарий, создав образ DVD диска, после чего проверим его работоспособность в DVD плеере. Для этого нам нужно скомпилировать проект.

По щелчку на вкладке Layout Editor (рис. 9, п.5) откроются следующие параметры:

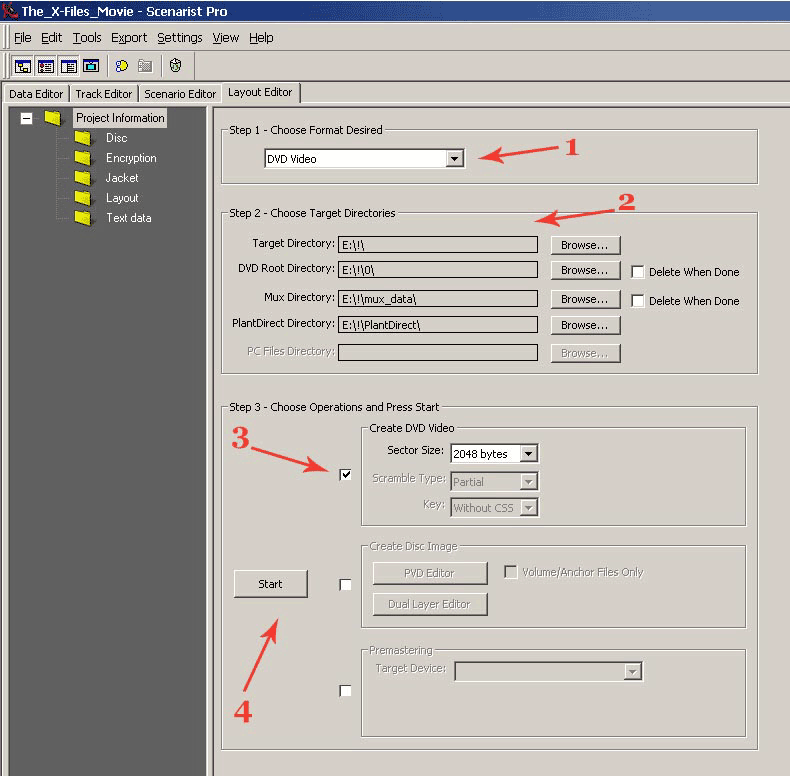

рис. 10

Рассмотрим настройки, которые необходимо сделать. В секции Choose Format Desired выберите тип создаваемого диска (рис. 10, п.1), в нашем случае это обычный DVD-Video. В секции Choose Target Directory определите рабочие каталоги программы (рис. 10, п.2). Можно оставить параметры по умолчанию. Target Directory – основной рабочий каталог, DVD Root Directory – каталог, в котором будет создан ваш DVD диск. Mux Directory – временный рабочий каталог Scenarist, в котором он выполняет свою работу. Если вы хотите, чтобы по окончании работы Scenarist очистил временные каталоги, отметьте флажком опцию Delete when Done. Далее, в секции Choose Operations and Press Start выберите тип получаемого результата. Мы хотим создать файлы DVD-Video на жестком диске, для того, чтобы мы смогли проиграть их с помощью программного DVD-плеера. Для этого выберем параметр Create DVD-Video, отметив данный пункт флажком (рис. 10, п.3). На этом настройка параметров закончена. Нажимаем кнопку Start (рис. 10, п.4), и Scenarist начнет создание DVD-Video диска. Всю информацию о ходе работы вы можете наблюдать в информационном окне во вкладке Build:

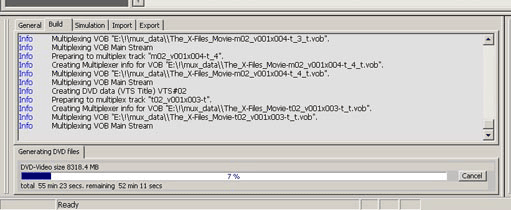

рис. 11

После того, как Scenarist закончит работу, в каталоге DVD Root Directory вы сможете найти созданные каталоги VIDEO_TS и AUDIO_TS. Теперь можно проверить работоспособность диска. Если диск "собрался" правильно, то можно заняться его модификацией. А начнем мы с создания русской дорожки диска на основе имеющейся у нас английской.

5. Работаем с аудиодорожкой

Прежде всего, найдем аудиофайл, с которым мы будем работать. Легче всего это сделать, найдя дорожку с фильмом непосредственно в Scenarist.


рис. 12

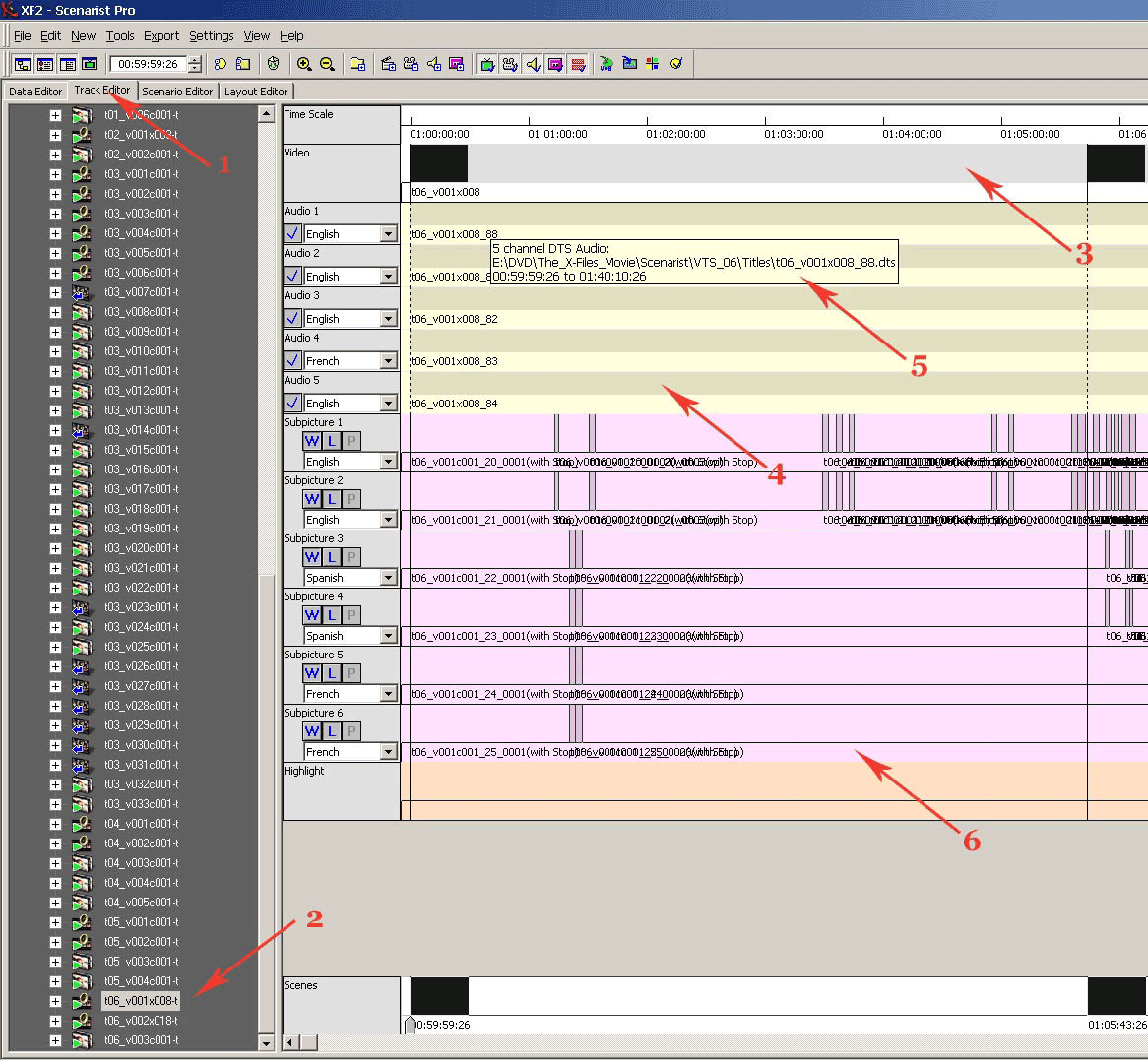

Выбираем вкладку Track Editor (рис.12, п.1), перед нами откроется список всех дорожек нашего диска. Слева вы можете увидеть дерево дорожек диска, среди которых нужно найти видеодорожку с фильмом. В нашем случае это оказалась дорожка t06_v001x008t. Выделяем ее мышкой (рис.12, п.2), и справа в основном рабочем окне мы сможем увидеть, из чего она состоит. Вкратце рассмотрим Track Editor. Редактор дорожек позволяет нам создавать и редактировать видеодорожки (timeline). В нашем случае нам нужно определить, какую аудиодорожку мы будем изменять, добавляя в нее русский перевод. Мы можем видеть видеодорожку (рис.12, п.4), несколько аудиодорожек (рис.12, п.4), дорожки субтитров (рис.12, п.6). Если подвести курсор к какой-либо аудиодорожке, то в небольшом появляющемся окошке программа высветит ее характеристики и расположение на жестком диске (рис.12, п.5). В данном конкретном случае давайте выберем английскую 5.1 DTS дорожку. Если на диске присутствует DTS аудиодорожка, то лучше использовать именно ее для наложения перевода, независимо от того, какую в итоге дорожку вы хотите получить, DTS или AC3. Давайте рассмотрим два варианта: наложение перевода на дорожку DTS и AC3. Итак, где находится нужная нам аудиодорожка на диске, мы узнали. Создайте какой-нибудь временный каталог и скопируйте туда этот аудиофайл. В нашем случае это два файла — t06_v001x008_81.ac3 и t06_v001x008_88.dts. Начнем с AC3 дорожки.

6. Разбираем AC3 дорожку

Прежде чем наложить русский перевод на английскую дорожку, нам нужно ее разобрать на составляющие, то есть, выделить из AC3 потока отдельно правый, левый, центральный каналы и тылы. Поскольку обычно диалоги размещаются в центральном канале, то и русский перевод мы наложим на него. Рассмотрим два способа, как разобрать дорожку AC3. Первый — с помощью программы Sonic Foundry Soft Encode.

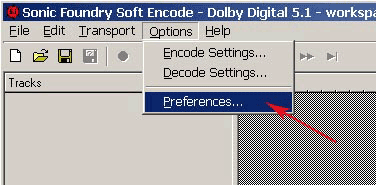

Запускаем программу. Для начала нам нужно сделать всего одну настройку. Выполняем команду меню Options-Preferences.


рис. 13

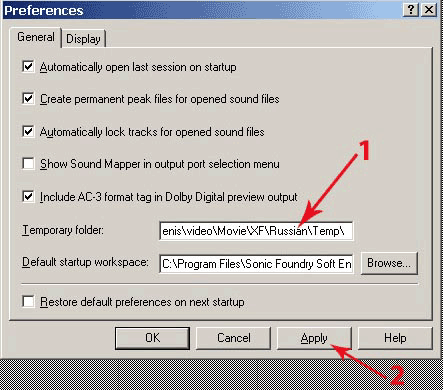

Во вкладке General указываем каталог, в котором мы хотим получить файлы раскодированного AC3 потока:


рис. 14

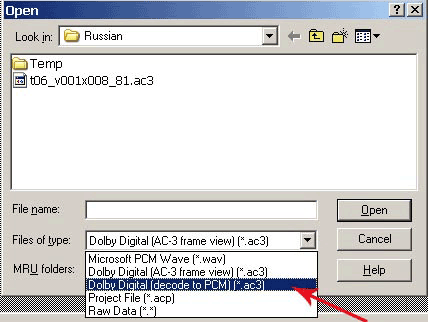

После этого открываем AC3 файл. В окне открытия файла выбираем метод открытия файла – Dolby Digital (decode to PCM):


рис.15

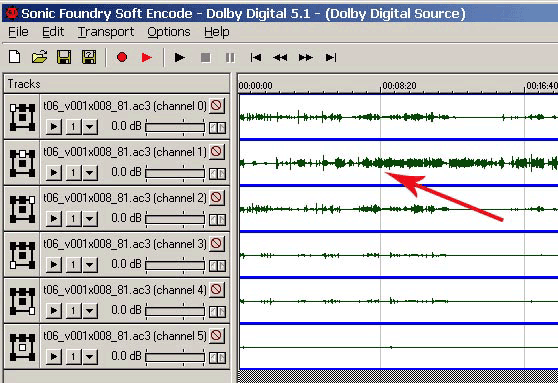

После декодирования файла AC3 и открытия его программой мы увидим следующую картинку:


рис. 16

Центральный канал указан красной стрелкой. Декодированные PCM файлы вы сможете найти в каталоге, который вы указали в настройках. Не закрывайте пока программу, она нам понадобится позже, когда мы будем кодировать AC3 файл с новым центральным каналом.

Рассмотрим еще один способ, на этот раз AC3 файл раскодируем с помощью программы BeSweet. Разархивируйте дистрибутив программы в какую-нибудь папку. Запустите BeSweet GUI v0.6.exe. Выберите режим BeSweet GUI.


рис. 17

Откроется основное окно программы:


рис. 18

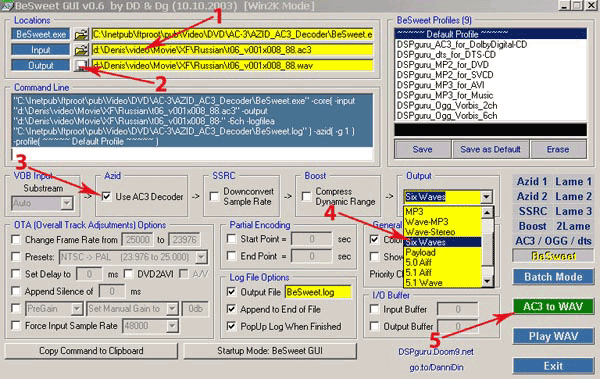

Указываем местоположение программы BeSweet и исходного файла (рис. 18, п.1), указываем, куда поместить WAV файлы, которые создаст программа (рис. 18, п.2). Включаем флажок Use AC3 Decoder, если он выключен (рис. 18, п.3). Указываем, что в качестве результата хотим получить 6 WAV файлов (рис. 18, п.4). Все остальные параметры оставляем без изменений. Нажимаем кнопку AC3 to WAV. Запускается процесс декодирования AC3:

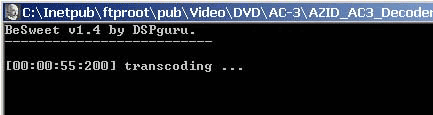

рис. 19

Это займет какое-то время. После окончания работы в каталоге, указанном в п.2, мы получим шесть WAV файлов. Для дальнейшей работы нам нужен файл центрального канала. Так, с AC3 файлами мы разобрались, давайте теперь рассмотрим декодирование DTS файла.

7. Разбираем DTS дорожку

Если на диске есть DTS дорожка, то для наложения перевода лучше использовать ее, потому что компрессия DTS меньше.

Прежде, чем мы запустим BeSweet, необходимо установить программный DVD плеер Intervideo WinDVD, поскольку вместе с ним установятся необходимые компоненты для работы с DTS. Далее регистрируем в системе фильтр dtssource.ax командой regsvr32, (пример командной строки — regsvr32 dtssource.ax). Программу azidts.exe помещаем в каталог с BeSweet. Запускаем BeSweet, также выбираем режим работы BeSweet GUI (рис. 17). Первое, что нам нужно будет сделать — это указать путь к программе azidts.exe:

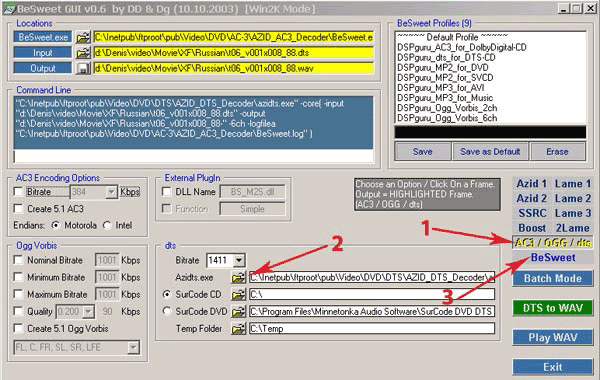

рис. 20

Нажимаем кнопку AC3/OGG/dts (рис. 20, п.1), указываем путь до программы azidts.exe (рис. 20, п.2), нажимаем кнопку BeSweet (рис. 20, п.3). Возвращаемся в основное окно программы.

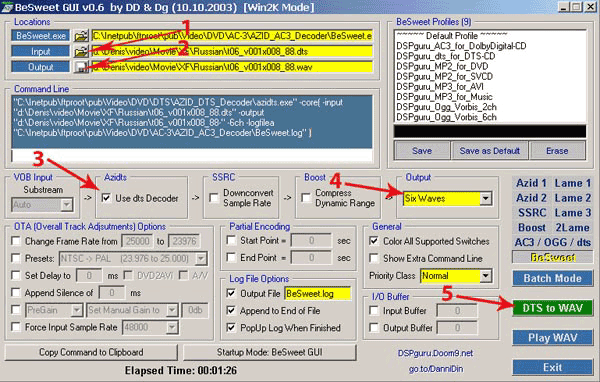

рис. 21

Далее повторяем наши действия, делаем настройки, аналогичные тем, что мы делали для AC3 файла. Указываем путь исходного файла (рис. 21, п.1), указываем, куда поместить WAV файлы, которые создаст программа (рис. 21, п.2). Отметим флажком опцию Use dts Decoder, если она еще не отмечена (рис. 21, п.3). Указываем, что в качестве результата хотим получить 6 WAV файлов (рис. 21, п.4). Все остальные параметры оставляем без изменений. Нажимаем кнопку DTS to WAV. Запускается процесс декодирования DTS.

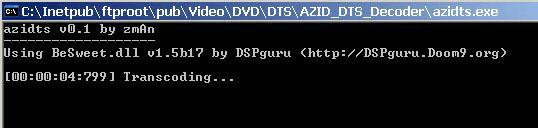

рис. 22

Процесс декодирования DTS занимает гораздо больше времени, чем AC3, и равен продолжительности фильма. После окончания работы в каталоге, указанном в рис. 21, п.2, мы получим шесть WAV файлов.

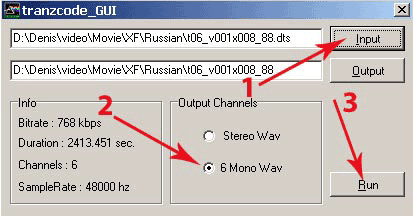

Еще одна программа, с помощью которой можно быстро раскодировать файл DTS, это tranzcodeMOD (рис. 23). Это не универсальная программа, в отличие от BeSweet, но зато проста в использовании и имеет минимум настроек. Распаковываем архив с программой и запускаем TranzGUI.exe


рис. 23

Указываем расположение исходного файла (рис. 23, п.1), указываем, что хотим получить 6 WAV файлов (рис. 23, п.2), жмем кнопку Run (рис. 23, п.3). Начинается процесс декодирования (рис. 24).

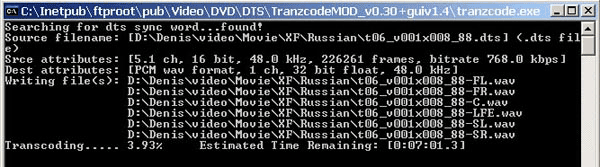

рис. 24

После окончания работы программы, мы также получим 6 WAV файлов в указанном нами каталоге.

Итак, мы разобрались с тем, как разобрать аудио дорожку форматов AC3 и DTS. Неважно, какой метод выбран, в итоге мы получили нужный нам материал, центральный канал фильма, на который сейчас будем накладывать перевод.
