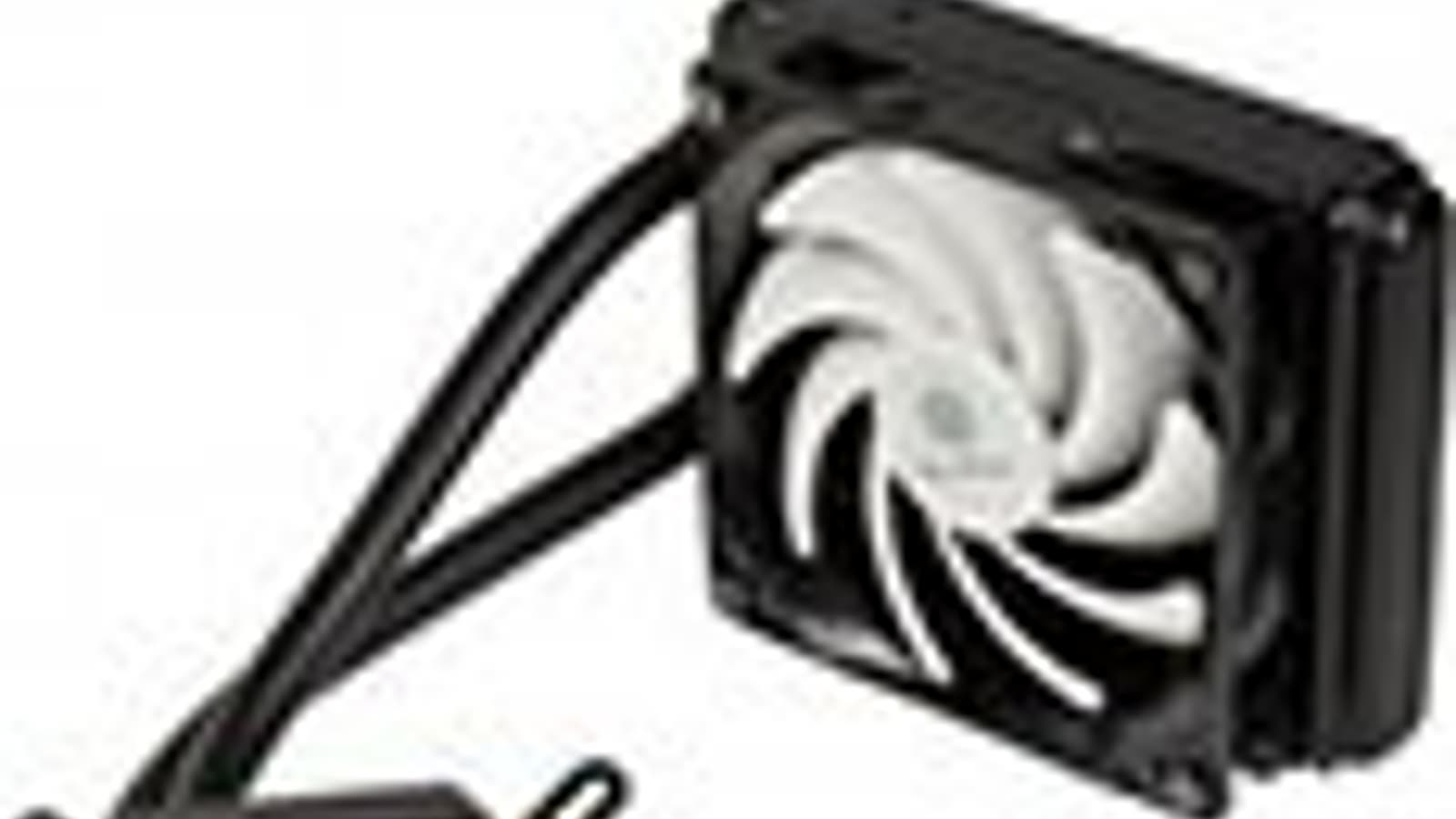

Система водяного охлаждения Silverstone Tundra TD03-Lite


Совсем недавно в одной из наших статей мы рассматривали систему водяного охлаждения Silverstone Tundra TD02-E. Теперь настала очередь ее младшего собрата — Silverstone Tundra TD03-Lite. Напомним что в течение 2015 года компания Silverstone обновила свою линейку систем водяного охлаждения замкнутого типа под названием Tundra, выпустив сразу несколько моделей. Наличие замкнутого контура избавляет пользователя от необходимости самостоятельно заливать охлаждающую жидкость и закреплять шланги, что очень удобно при установке. Новая модель Silverstone Tundra TD03-Lite выгодно отличается от СО серии Tundra TD02 наличием только одного 120-миллиметрового вентилятора, что, в свою очередь, подразумевает использование небольшого радиатора охлаждения. Такой радиатор можно легко установить на штатное посадочное место вентилятора охлаждения в современном корпусе ПК. Это избавляет пользователя от выбора специального подходящего корпуса и значительно расширяет сферу применения данной модели. В целом Tundra TD03-Lite можно охарактеризовать как производительную, однако по понятным причинам ее нельзя отнести к СО для разгона, это скорее замена традиционному кулеру. Для тестирования этой СВО мы использовали нашу методику тестирования процессорных кулеров с учетом некоторых особенностей этих систем охлаждения. Итак, давайте рассмотрим Tundra TD03-Lite поближе.

Оглавление

Silverstone Tundra TD03-Lite

С момента выхода прошлой статьи, посвященной Silverstone Tundra TD02-E, на сайте компании, в разделе систем водяного охлаждения для процессоров, остались лишь новые модели, а прародители этой серии TD02 и TD03 уже сняты с производства. Отметим, что СО линейки TD03 выпускаются в трех возможных вариантах исполнения: TD03-Slim, TD03-Lite и TD03-E. Друг от друга модели отличаются помпой, типом установленных вентиляторов и их количеством. Рассматриваемая нами в этом обзоре система охлаждения Silverstone Tundra TD03-Lite — это самая младшая модель серии Tundra, хотя ее цену нельзя назвать низкой: ее стоимость составляет в среднем около €60.

Как и в случае других СО компании Silverstone, отличительной чертой Silverstone Tundra TD03-Lite является радиатор с нестандартным оребрением и полностью литое медное основание помпы. В основе этой СВО лежит алюминиевый радиатор шириной 153 мм, на который могут устанавливаться два 120-миллиметровых вентилятора. Вес Tundra TD02-E составляет около 750 г, при этом основным тяжелым компонентом является сам радиатор. Модель Silverstone Tundra TD03-Lite, как и все представители серии Tundra, является необслуживаемой и не требует заправки охладителем. Согласно спецификации, эта СВО совместима с процессорными разъемами Intel LGA775/1150/1155/1156/1366/2011/2011-v3, а также AMD AM2/AM3/FM1/FM2.

СВО Silverstone Tundra TD03-Lite

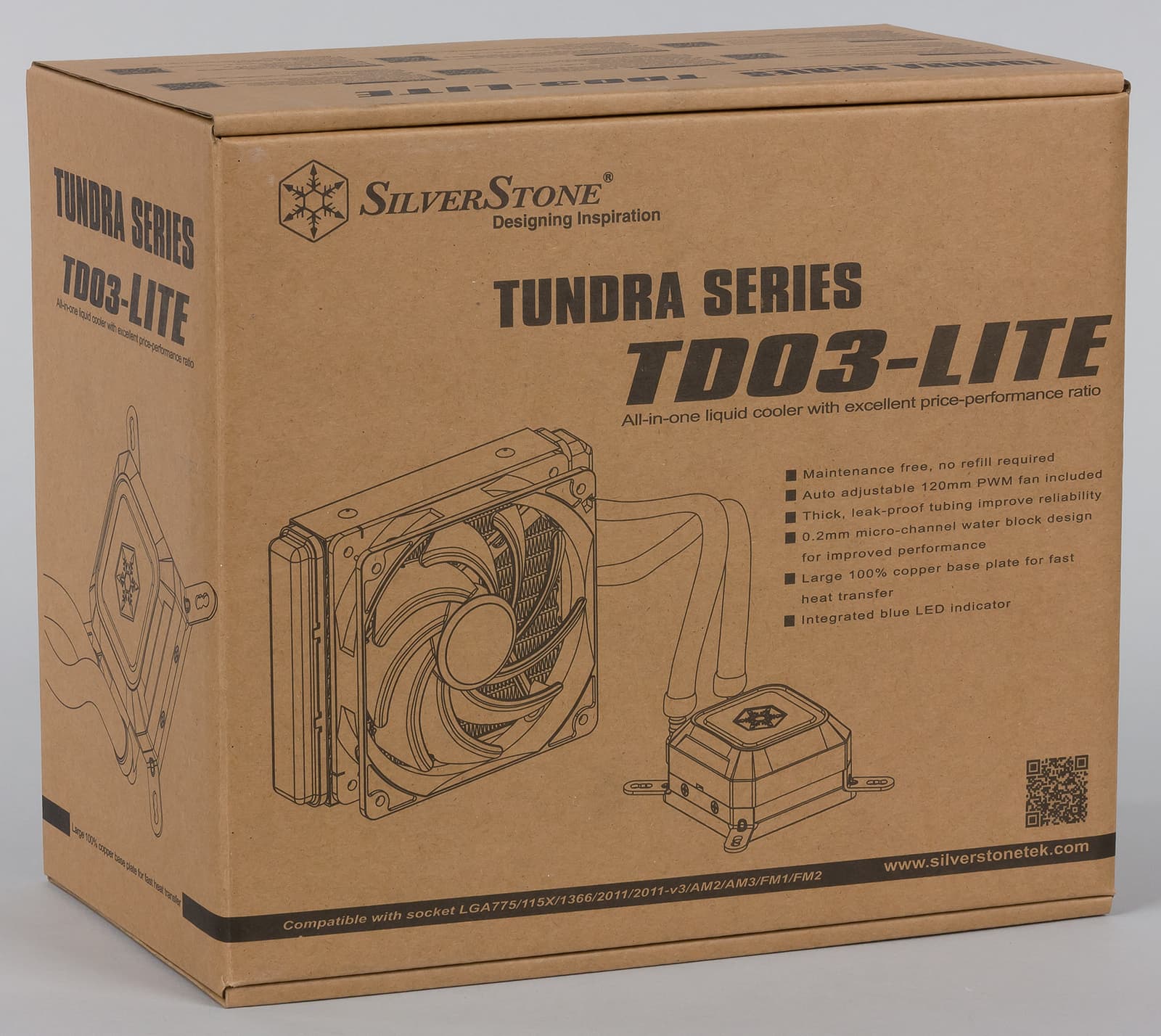

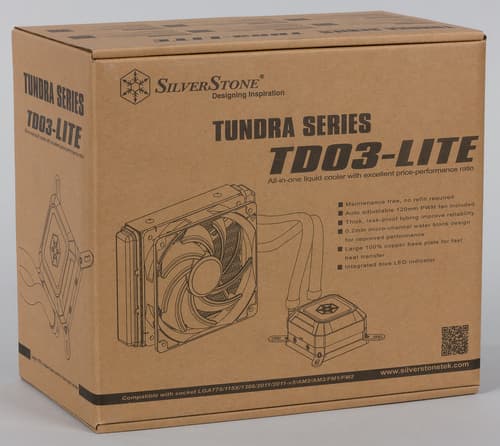

Эта модель поставляется в небольшой коробке из гофркартона без особенного оформления. На передней части имеется изображение устройства и перечислены некоторые из его особенностей. На остальных сторонах размещена различная сопутствующая информация — технические характеристики, краткое описание на нескольких языках, а также изображения отдельных элементов с их подробными размерами.

СВО Silverstone Tundra TD03-Lite

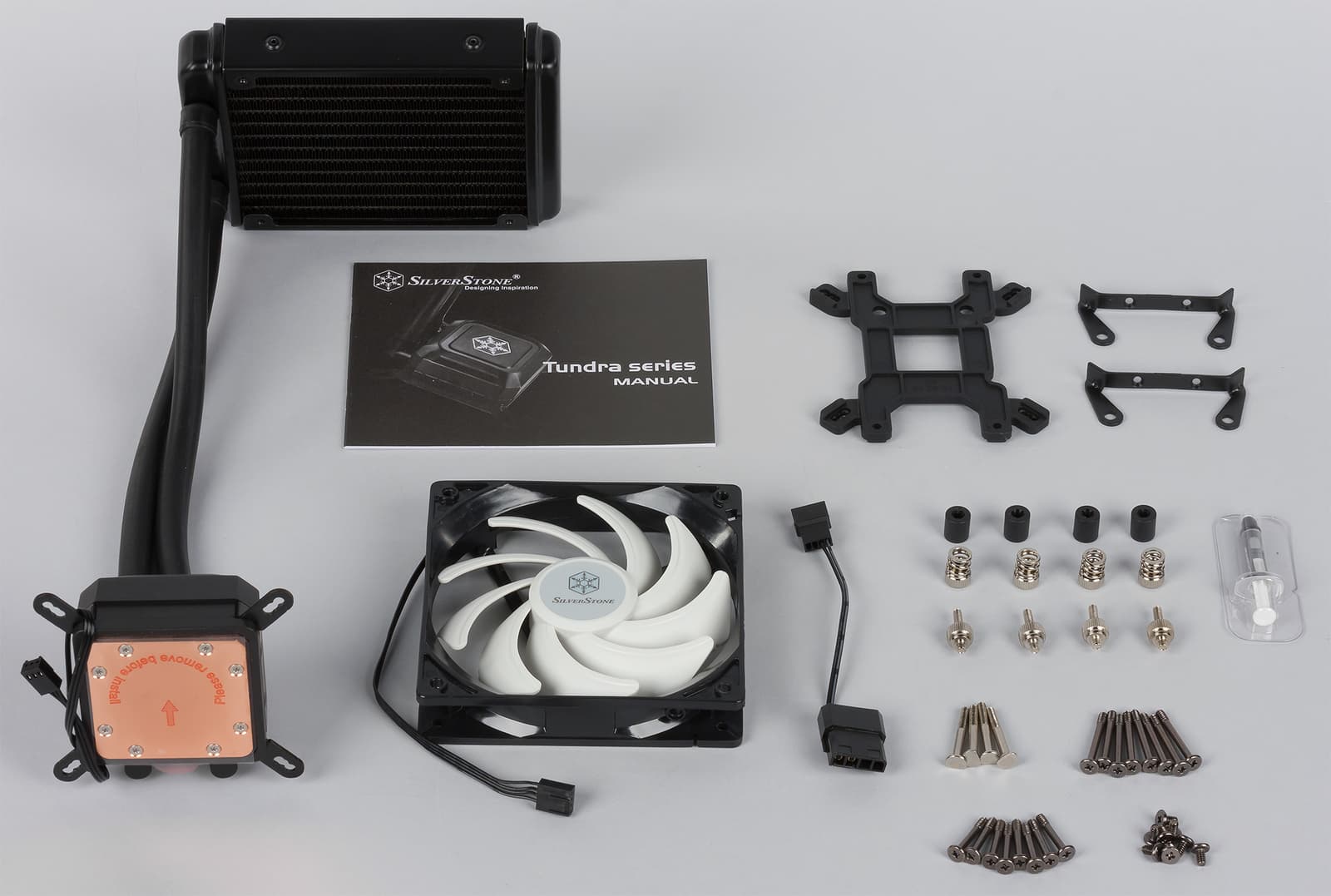

В комплект поставки входит все необходимое для крепежа системы на все основные процессорные разъемы Intel и AMD. Комплектация достаточна для быстрого подключения системы к ПК: есть тюбик с термопастой, Y-разветвитель для подключения двух вентиляторов и переходник на периферийный разъем питания. В Tundra TD03-Lite комплектный охлаждающий вентилятор подключается напрямую к системной плате, как и помпа, которая имеет 3-контактный разъем. При этом помпа управляется так, как будто к компьютеру подключен обычный вентилятор, однако в целом скорость потока практически не меняется (согласно показаниям AIDA).

СВО Silverstone Tundra TD03-Lite

СВО Silverstone Tundra TD03-Lite

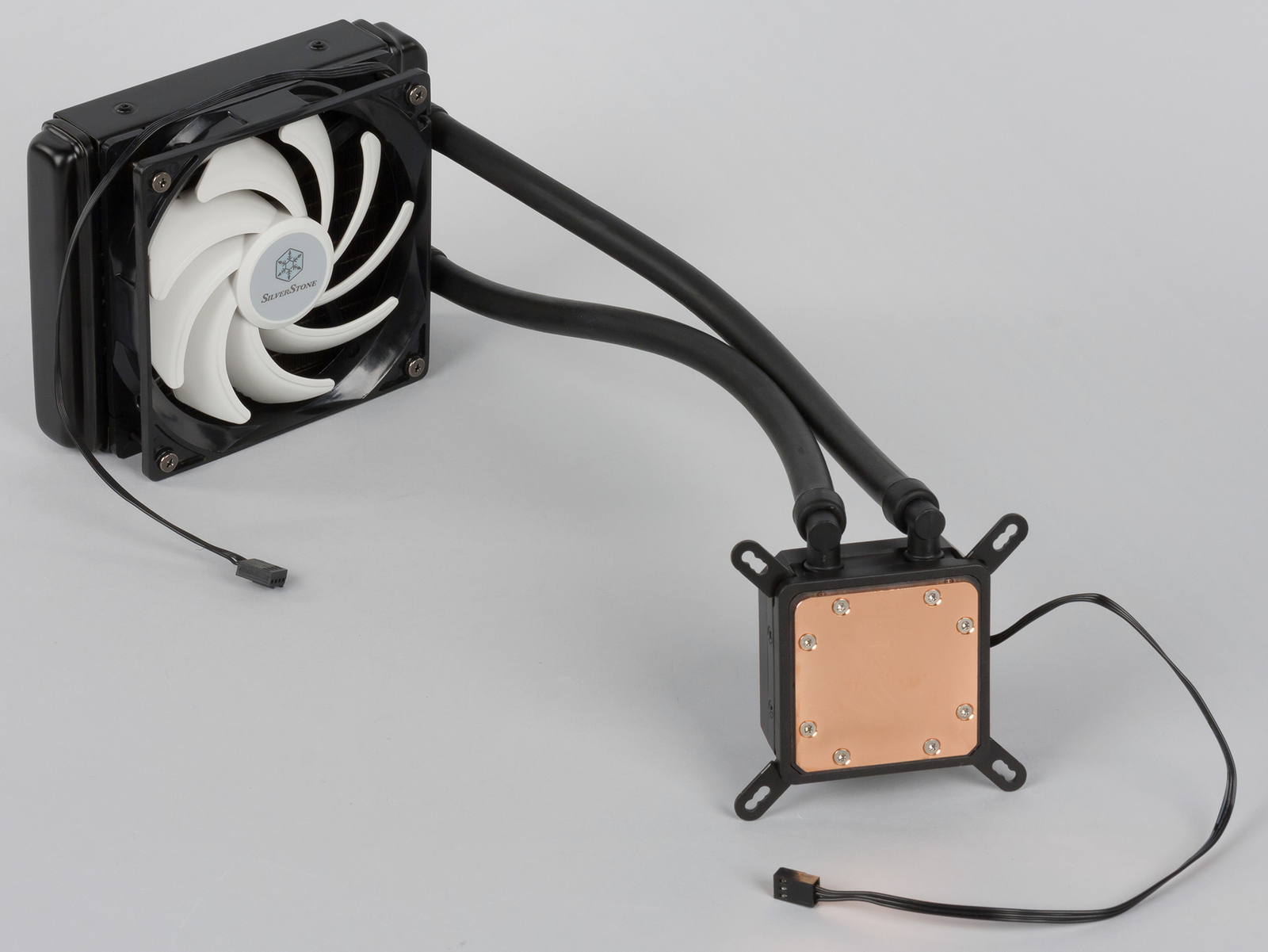

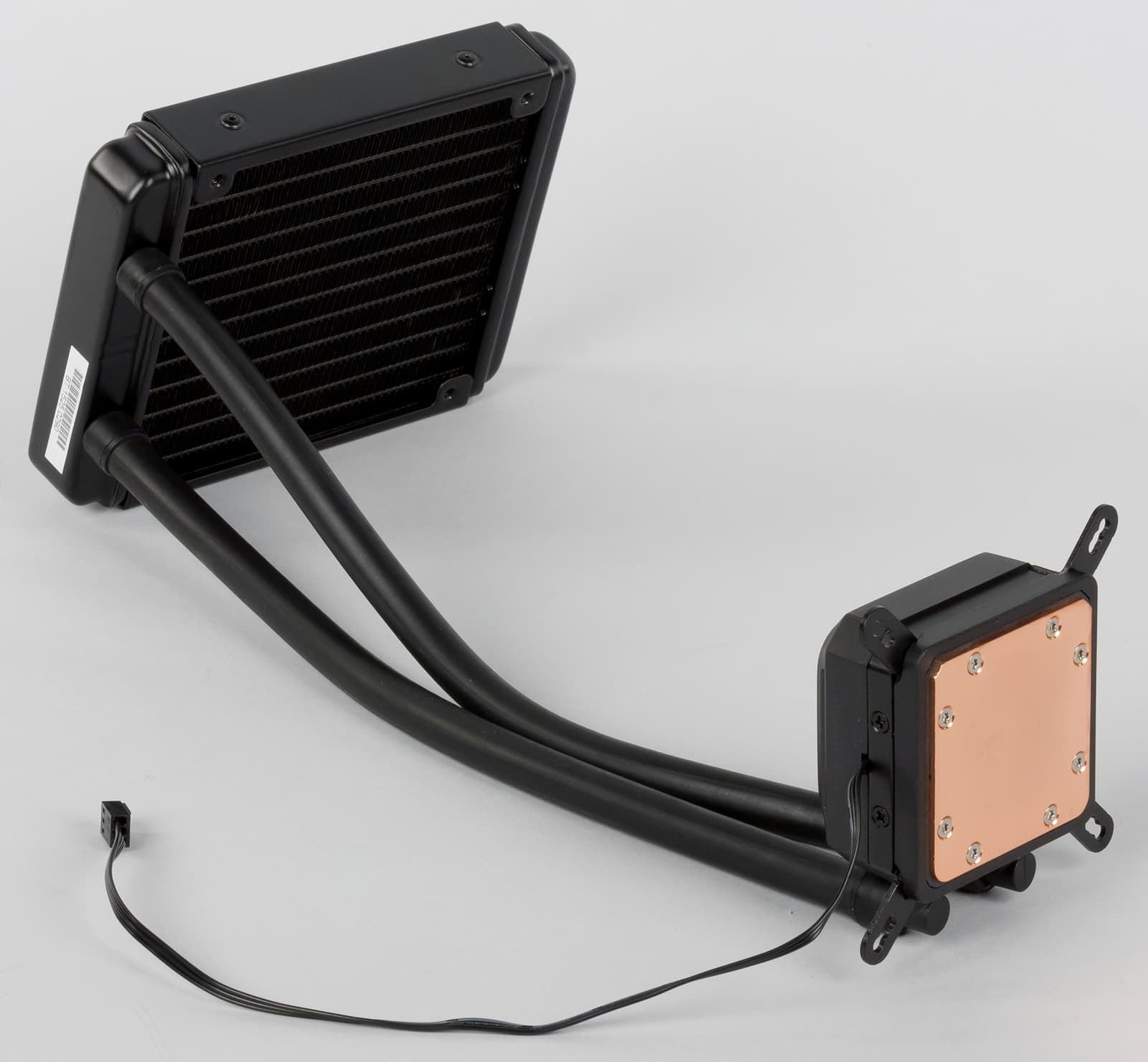

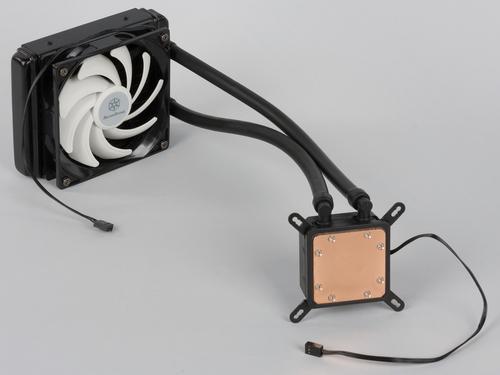

Установить систему на системную плату достаточно просто. Помпа имеет небольшие габариты, а ее система крепления состоит из четырех ножек, которые закрепляются на плате с помощью винтов. К помпе подключены два трудносгибаемых резиновых шланга ∅8 мм, которые идут к внешнему блоку охлаждения, поэтому перед началом работ следует четко определить место будущей установки. В ряде случаев, когда используются разъемы отличные от LGA 2011/2011-3, для установки системы придется устанавливать рамку на обратную сторону платы, что потребует демонтажа системной платы.

СВО Silverstone Tundra TD03-Lite

СВО Silverstone Tundra TD03-Lite

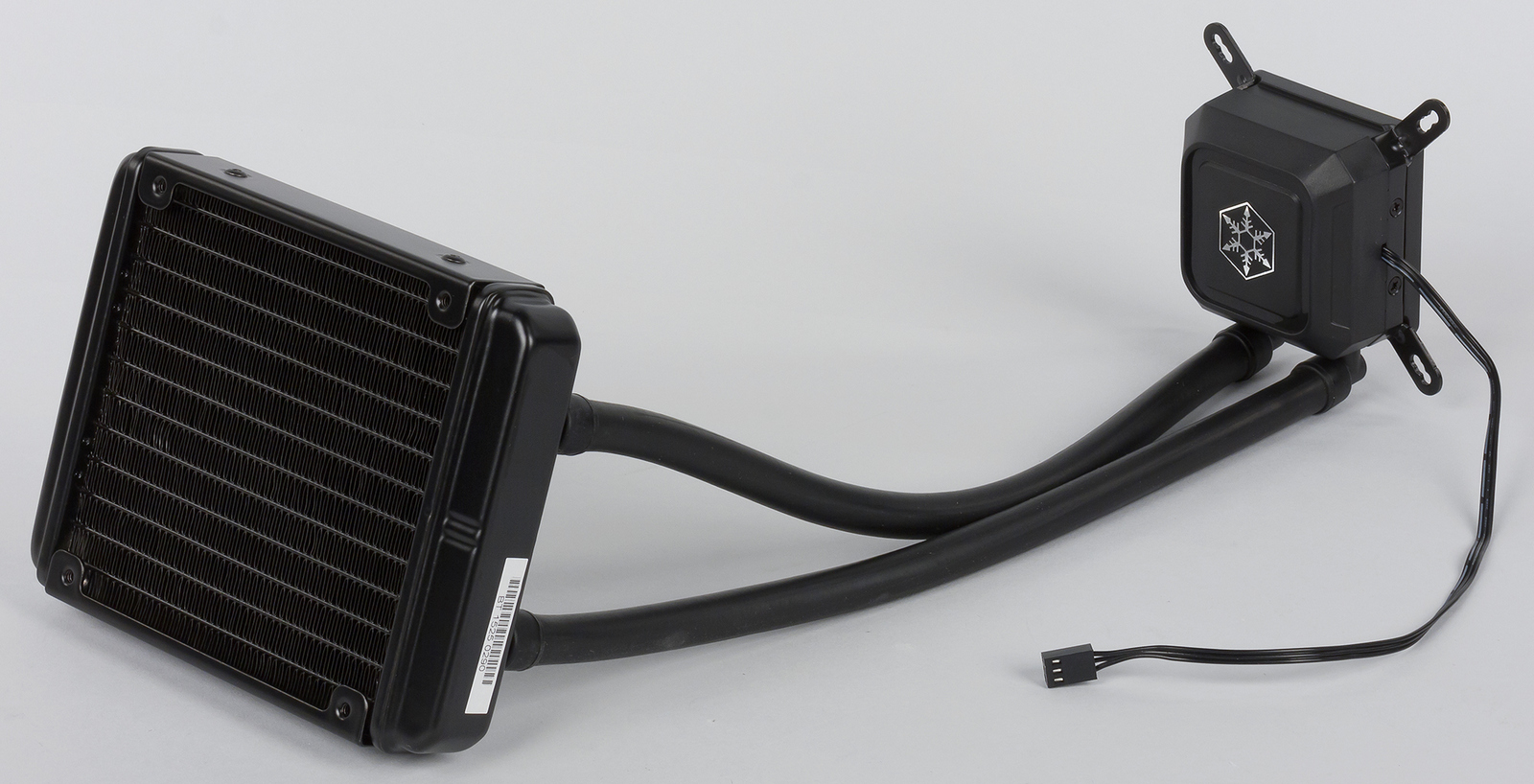

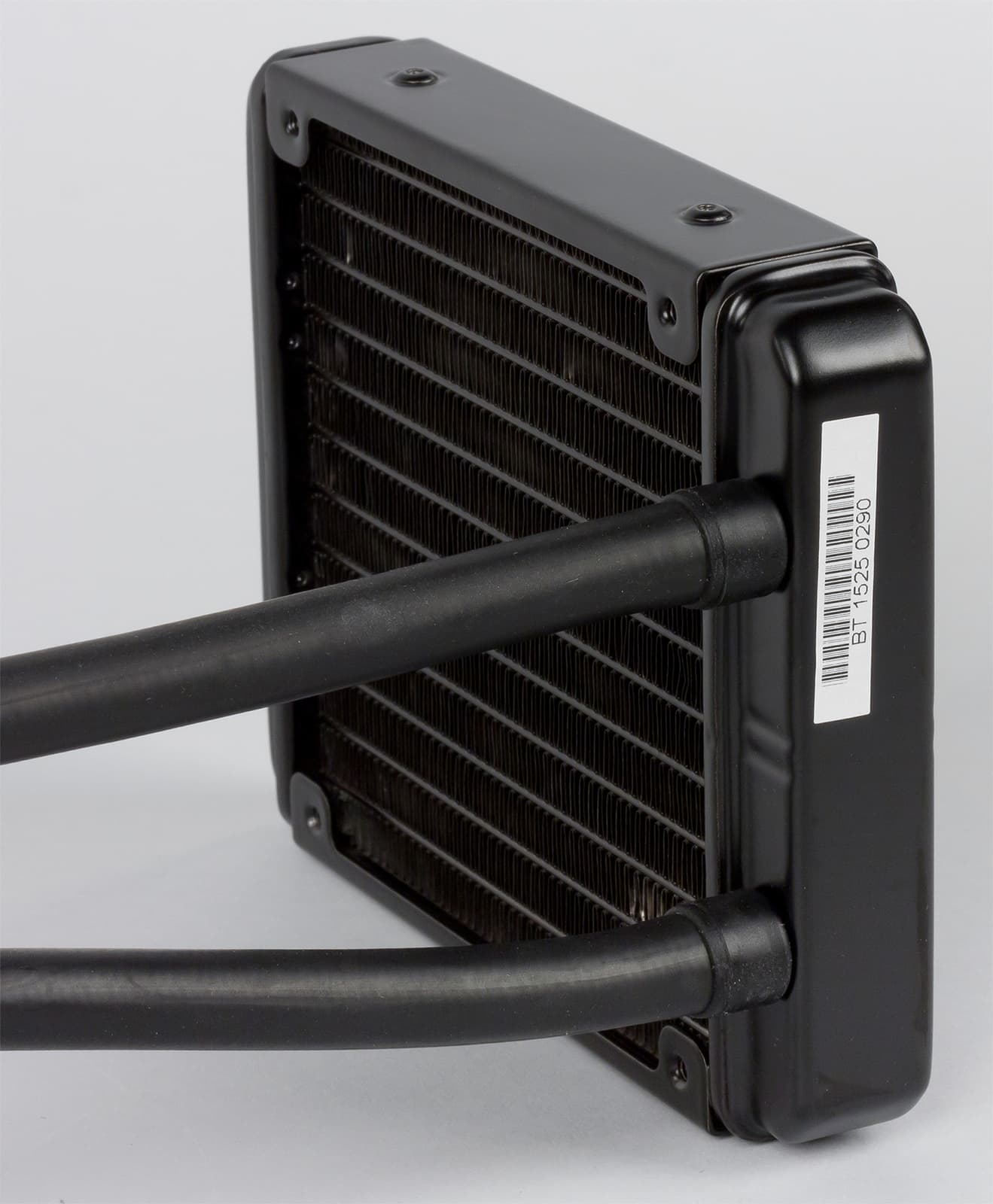

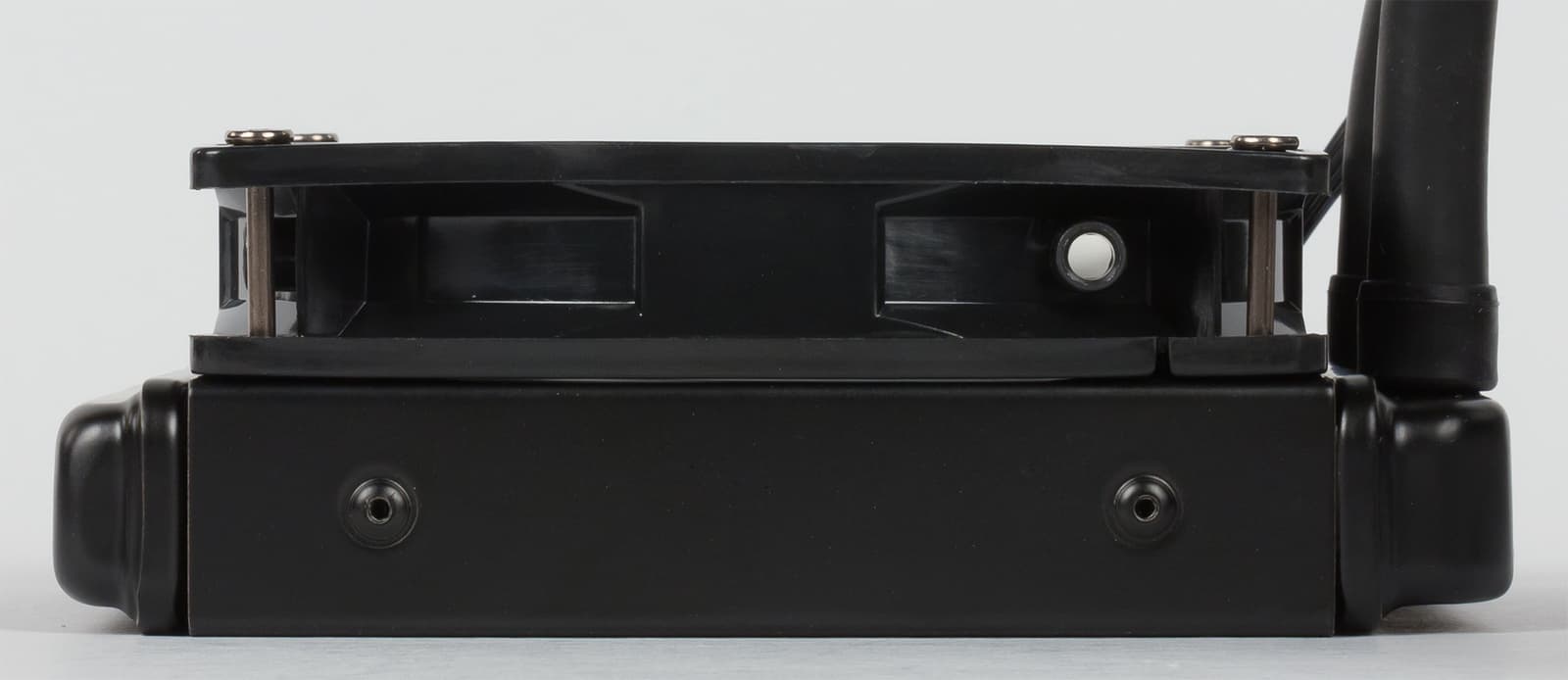

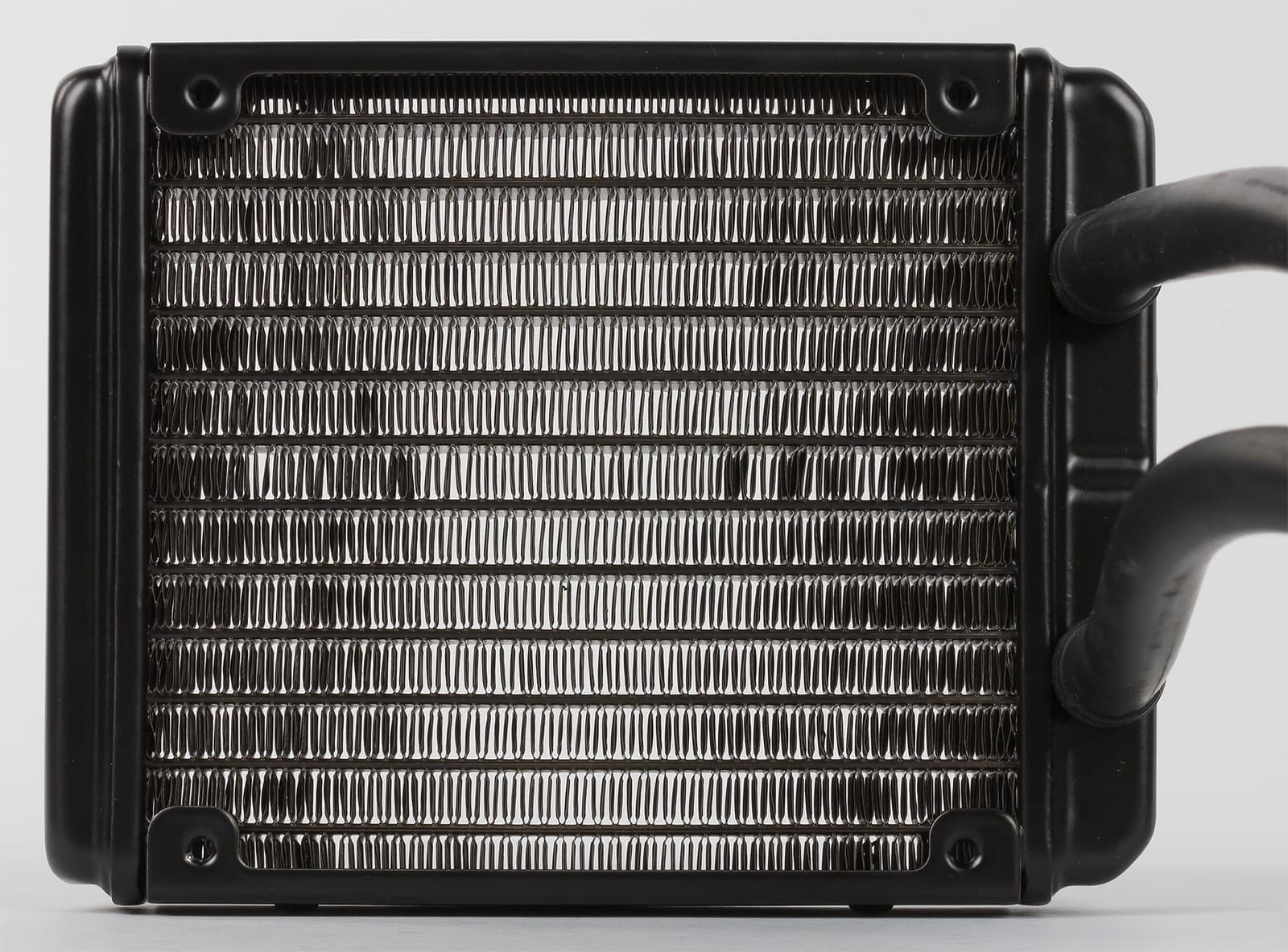

Внешний блок у этой модели сравнительно небольшой, хотя его нельзя назвать слишком тонким — он имеет толщину 27 мм. При этом его длина и ширина составляют 153 и 120 мм соответственно. Согласно инструкции, радиаторный блок крепится на задней стенке корпуса в штатное место вентилятора. Таким образом, он будет служить еще и дополнительным охлаждением для внутренних компонентов ПК. В комплекте с системой охлаждения идет только один вентилятор, но опционально возможно крепление двух. Один вариант предполагает установку внешнего блока с двумя вентиляторами полностью внутри корпуса, а другой с выносом одного из вентиляторов за стенку корпуса. В основе радиатора лежит алюминиевые пластины, выполненные в форме ячеек. Таким образом достигается лучшее охлаждение циркулирующей внутри этого блока жидкости. По сравнению с Tundra TD02-E, здесь используется стандартная форма пластин в виде треугольников, которая применяется во многих современных СО. Вентилятор крепится к радиатору с помощью специальных винтов и полностью практически покрывают поверхность радиатора, так как длина радиатора увеличена за счет системы крепления патрубков.

СВО Silverstone Tundra TD03-Lite

СВО Silverstone Tundra TD03-Lite

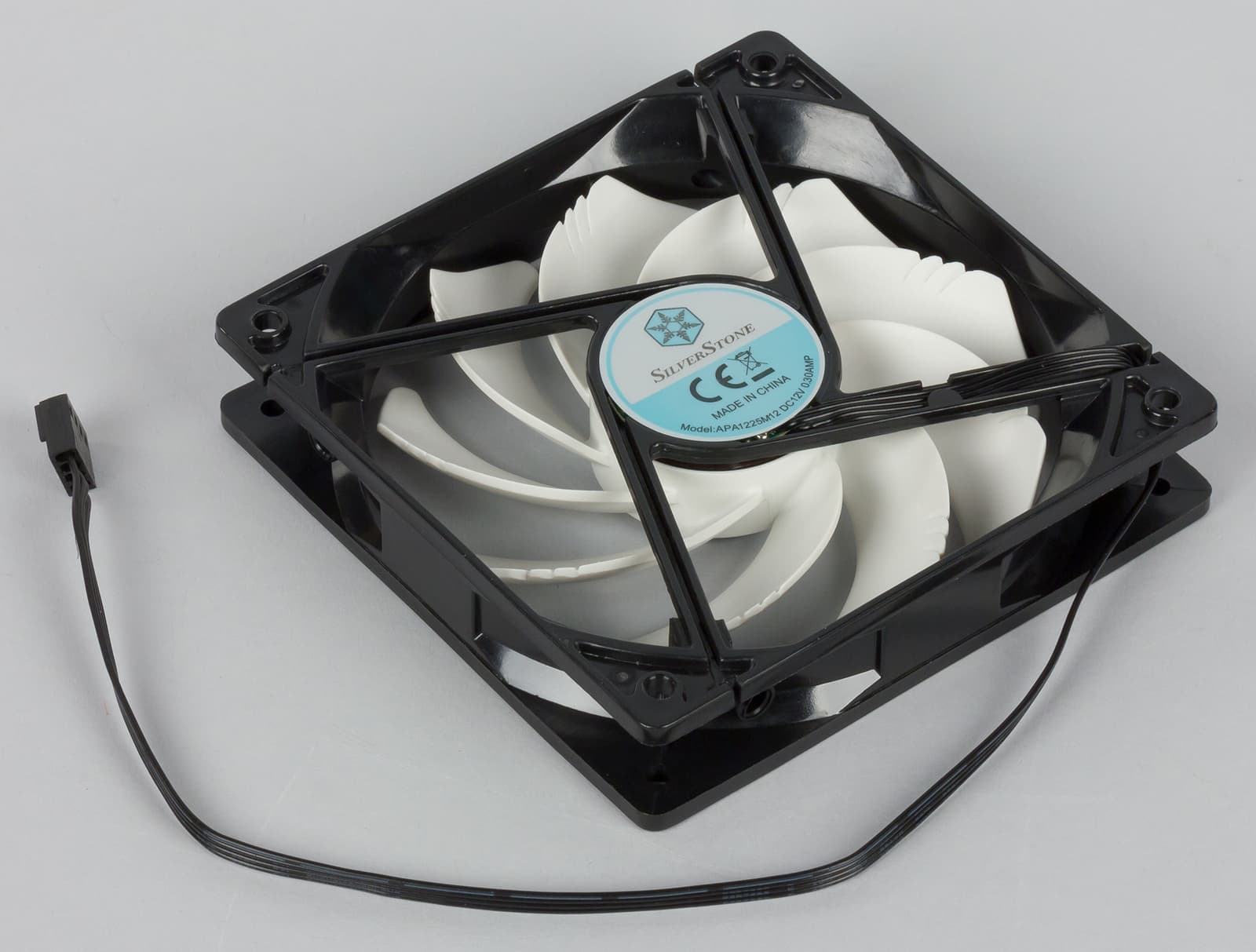

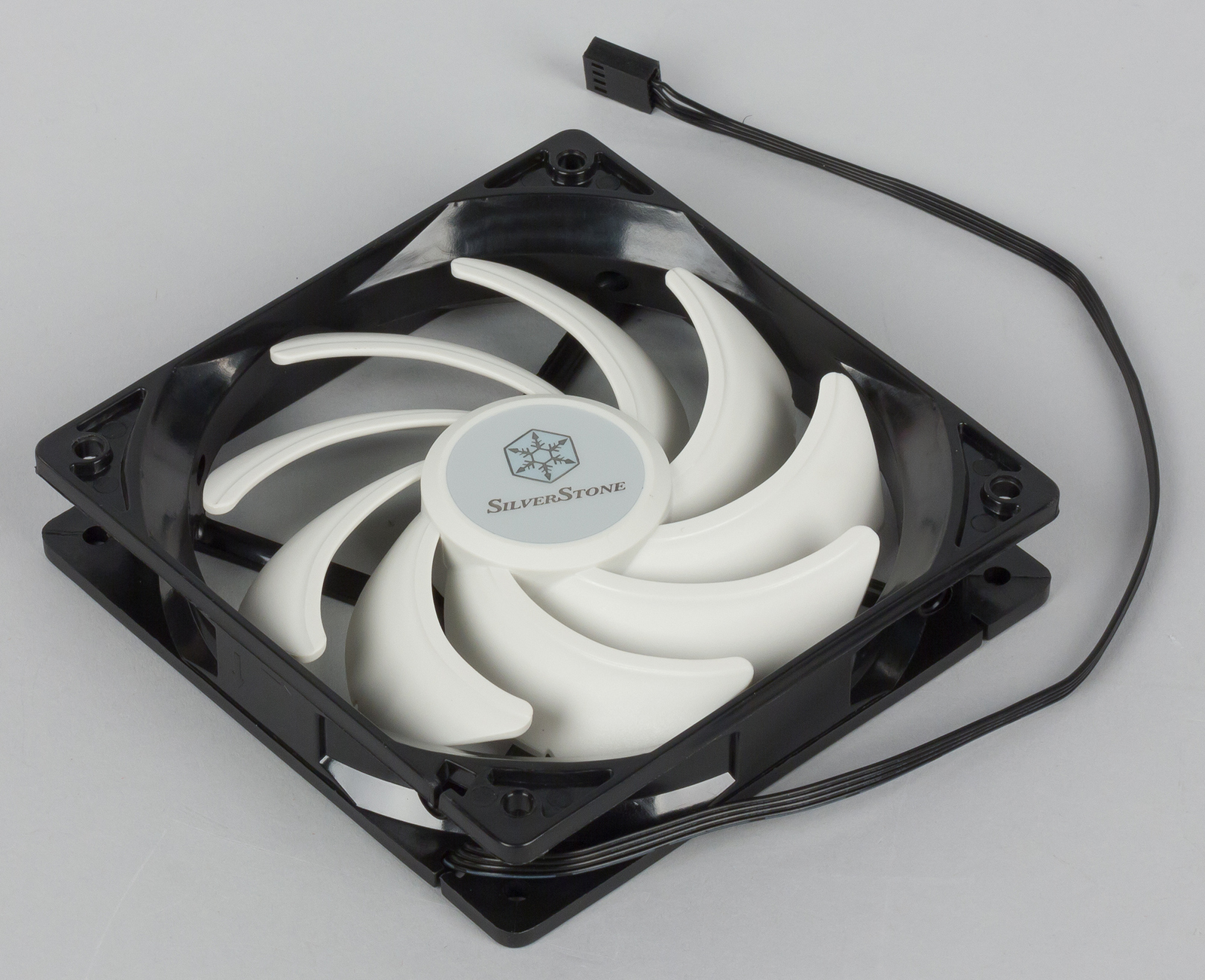

В комплекте с SilverStone TD03-Lite поставляется фирменный вентилятор SilverStone APA1225M12. Он имеет 9-лопастную крыльчатку несколько необычной формы — на каждой из лопастей с обратной стороны можно увидеть по три небольших насечки. Предполагается что такое строение позволяет получить большую эффективность при одинаковом уровне шума. Кроме того, на торцах вентилятора имеются небольшие отверстия, расположенные ближе к одному краю. Отверстия необходимы для дополнительного забора воздуха, что позволяет получить прирост в производительности, а также снизить уровень шума. SilverStone APA1225M12 имеет 4-контактный разъем для подключения к системной плате и поддерживают ШИМ-управление. Этот тип вентиляторов имеет не очень большой диапазон скорости вращения — от 1500 до 2500 об/мин. Согласно спецификации, вентилятор при максимальной скорости вращения создает воздушный поток 92,5 CFM, а уровень шума составляет от 18 до 35 дБА.

СВО Silverstone Tundra TD03-Lite

Штатный вентилятор надежно закрепляется на радиаторе, а установка дополнительного вентилятора на Silverstone Tundra TD03-Lite не составит труда. С другой стороны, одного вентилятора достаточно для этой системы охлаждения, ведь в отличии от Silverstone Tundra TD03-E, эта СО не позиционируется как высокопроизводительная.

СВО Silverstone Tundra TD03-Lite

СВО Silverstone Tundra TD03-Lite

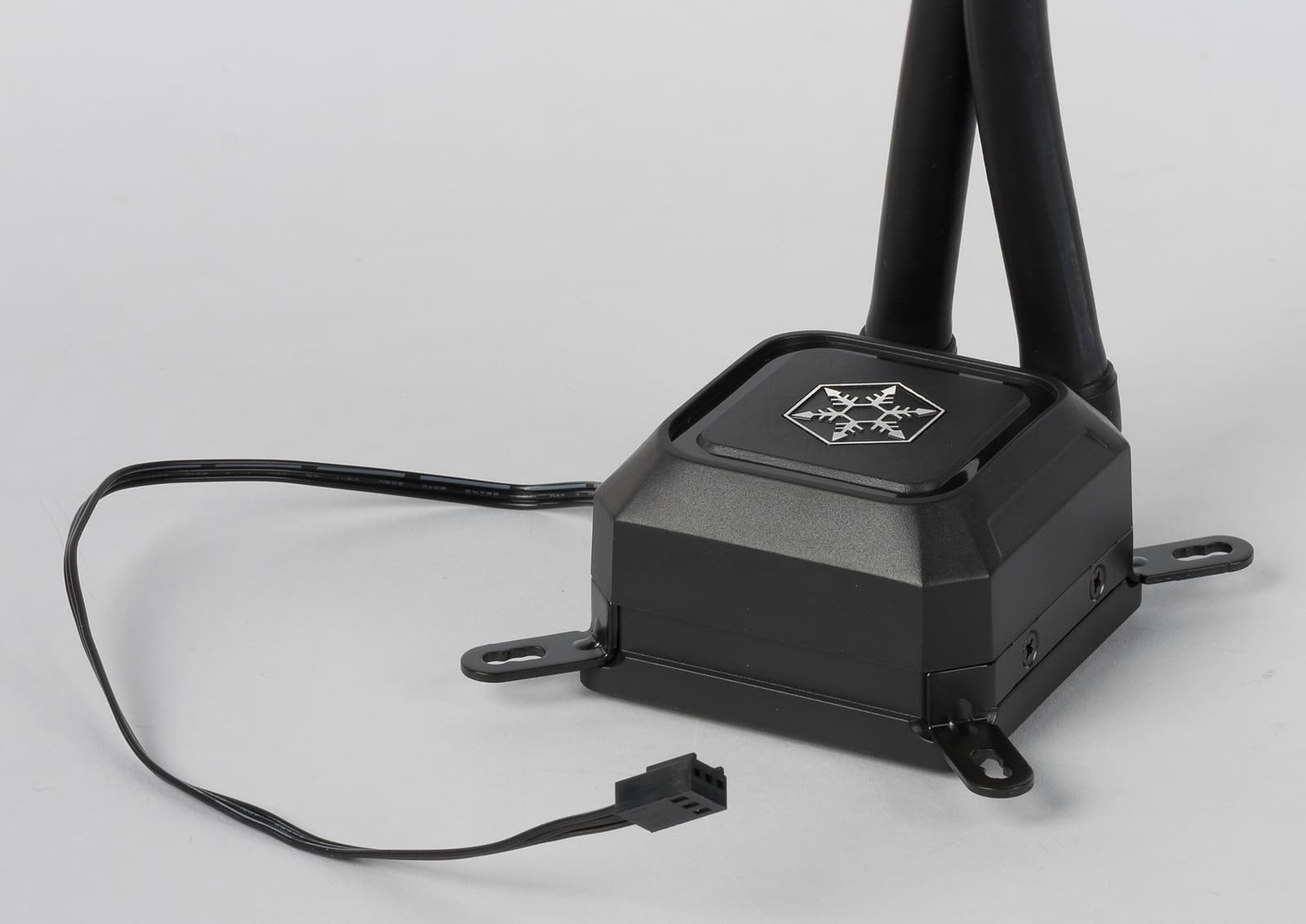

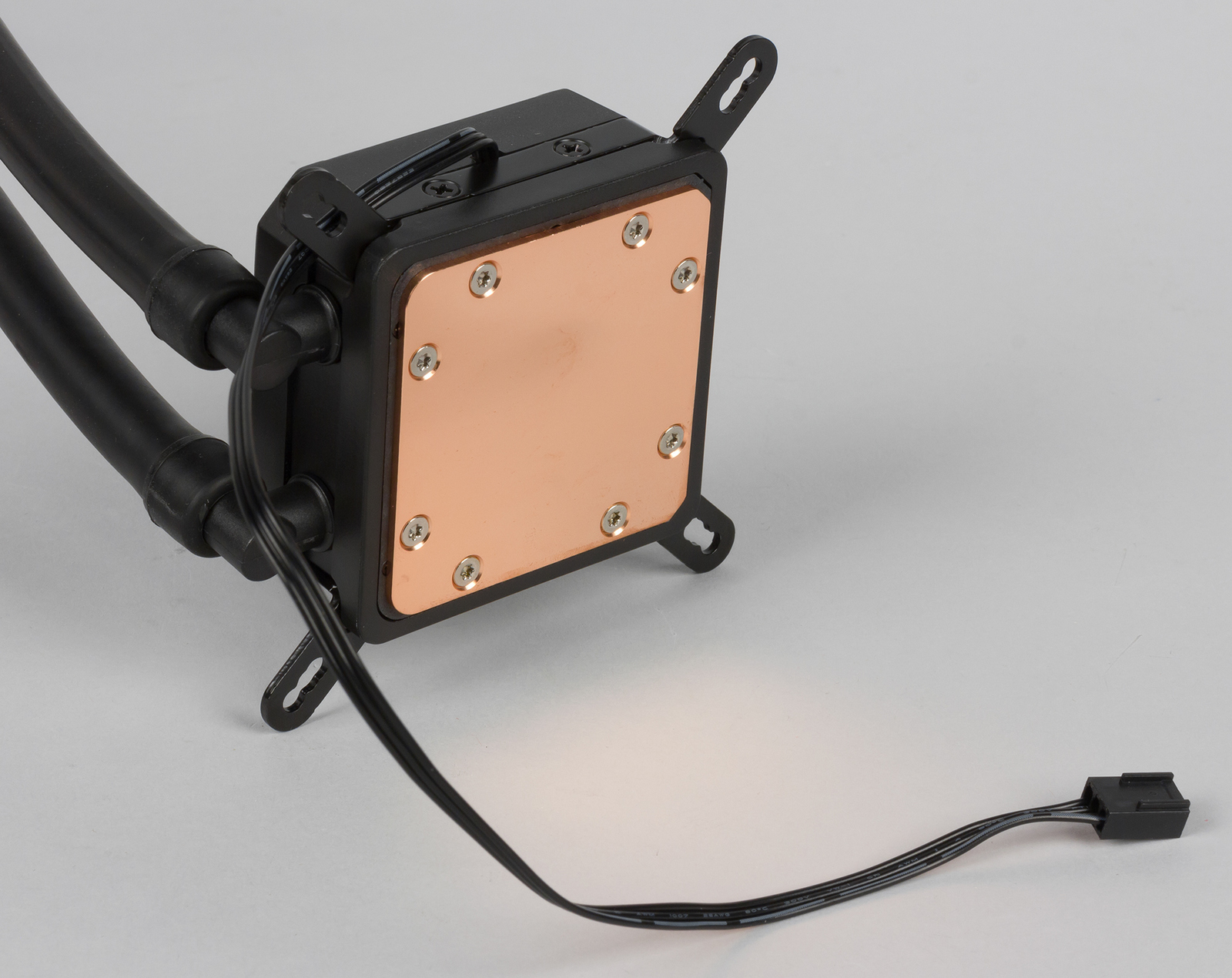

Медное основание помпы достаточно хорошо отшлифовано и при ее установке отпечаток на процессоре получается достаточно ровный. Размеры помпы не очень большие — 65×65,7×38 мм. На пластиковом корпусе имеется логотип компании, который подсвечивается синим цветом во время работы. Из корпуса выходит только один кабель с 3-контактным разъемом на конце, который подключается к системной плате для обеспечения питания помпы. Соответственно, управление помпой осуществляется силами контроллера системной платы, а регулировка оборотов возможна только с помощью изменения напряжения питания.

СВО Silverstone Tundra TD03-Lite

В качестве небольшого итога следует сказать, что Silverstone Tundra TD03-Lite является довольно компактным и, в какой-то мере, универсальным решением. В целом эта модель водяного охлаждения процессоров нам понравилась. С учетом возможности крепления на заднюю или боковую стенку корпуса, она подойдет для установки в большинство современных корпусов. Кроме того эта система охлаждения достаточно проста в установке, не требует обслуживания и имеет неплохую эффективность.

Средняя розничная стоимость этой модели составляет €60, что для такого компактного охладителя является не слишком большой ценой. Пользователь, приобретая Silverstone Tundra TD03-Lite, может быть полностью уверен в его работоспособности в течение длительного времени, ведь гарантия на эту модель составляет целых три года.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования кулеров», а в этом разделе мы лишь уточним некоторые моменты.

При тестировании на эффективность охлаждения использовалась фирменная термопаста, которая шла в комплекте с системой охлаждения. Стоит отметить, что тестирование температурных показателей при максимальной и минимальной нагрузке осуществлялось так, как будто эта модель единая система — вентилятор и помпа были подключены к одному разъему. При управлении с помощью ШИМ напряжение на помпе всегда составляло 12 В, поэтому она работала на максимальных «оборотах», в то время как вентилятор менял скорость своего вращения в зависимости от сигналов ШИМ-контроллера. При понижении напряжения питания (метод динамического изменения напряжения), помпа отключалась, и закономерно происходил перегрев системы, но поскольку с этой моделью лучше использовать ШИМ-управление, мы приводим графики только для ШИМ-управления.

Отдельно стоит отметить, что уровень шума, измеренный нами, может существенно отличаться от того, который указывается в характеристиках производителя. Более того, возможности нашего измерительного прибора не позволяют однозначно утверждать, что шум менее 20 дБА регистрируется правильно.

Результаты

Все результаты, приведенные в тестах, даны исключительно для качественной оценки кулеров, с целью упрощения выбора кулера для комплектации собственного ПК. Для такой оценки они достаточно точны (поскольку проводились на одной плате и в неизменных условиях — при температуре окружающей среды 25 °С, фоновом шуме менее 17,8 дБА и т. д.). Никаких других гарантий (в части выбора компонентов для компьютеров, управляющих критическими процессами, а также удовлетворения индивидуального глубинного инженерно-технического интереса к теме кулеров и т. д.) тестирование не дает. Читатель может экстраполировать и использовать результаты по своему разумению в соответствии со здравым смыслом под свою личную ответственность.

Далее мы приводим графики, полученные нами при тестировании системы охлаждения Silverstone Tundra TD03-Lite. Все данные собраны в XLS-файле, который можно загрузить для более подробного ознакомления.

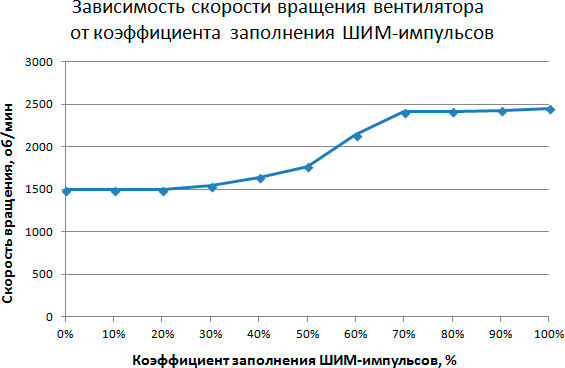

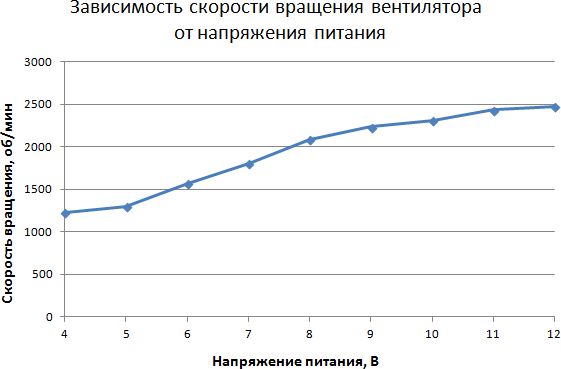

Этап 1. Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ-импульсов и/или напряжения питания


Как видно из приведенных графиков, минимальные и максимальные значения скорости вращения для разных типов управления у одной и той же модели кулера могут отличаться. Для водяной системы охлаждения Silverstone Tundra TD03-Lite, при управлении с помощью ШИМ, вентилятор этого кулера способен вращаться на минимальной скорости около 1500 об/мин при коэффициенте заполнения 0%. В случае управления с помощью изменения напряжения питания минимальные обороты вентилятора составляют около 1230 об/мин при напряжении 4 В. Разница в скорости вращения между режимами не так сильно заметна, поэтому ШИМ-управление для этой модели СО предпочтительнее.

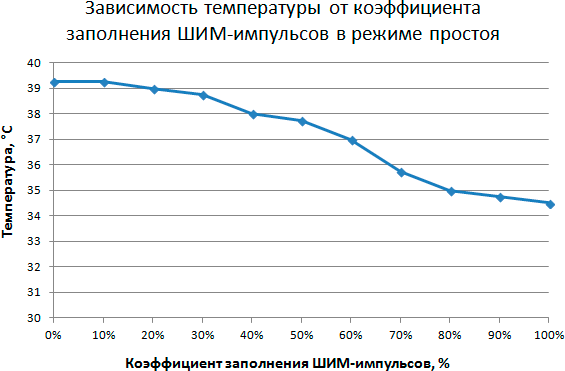

Этап 2. Определение зависимости температуры процессора в режиме простоя от коэффициента заполнения ШИМ-импульсов

При управлении кулером с помощью ШИМ-контроллера в этом тесте мы видим, что температура процессора колеблется от 35 до 40 °C. Несмотря на возможность получить более низкие обороты при управлении с помощью напряжения, кулер успешно справляется с поставленной задачей в этом режиме.

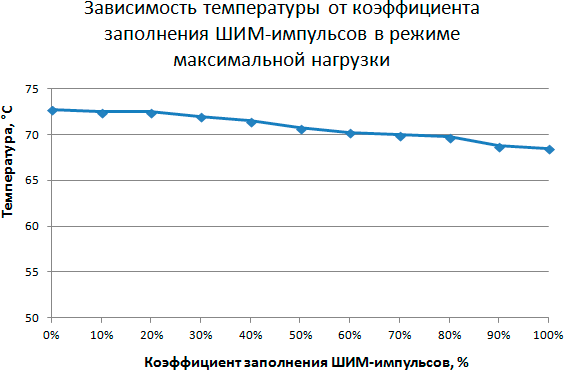

Этап 3. Определение зависимости температуры процессора при его полной загрузке от коэффициента заполнения ШИМ-импульсов

Как видно, в режиме максимальной нагрузки, Tundra TD03-Lite в целом справляется с охлаждением нашего процессора. При минимальной скорости вращения охлаждающего вентилятора, температура ядер процессора стабилизируется на отметке 72-74 °C.

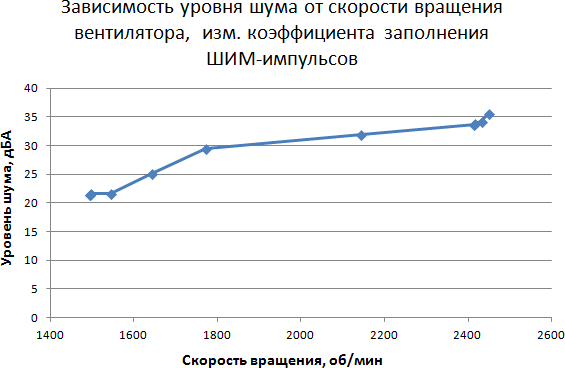

Этап 4. Определение уровня шума в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов

Уровень шума этой системы охлаждения достаточно высокий. По всей видимости, в этом виноват вентилятор, имеющий высокие обороты. С другой стороны, установка менее скоростной модели вентилятора скорее всего привело бы к перегреву процессора при максимальной нагрузке.

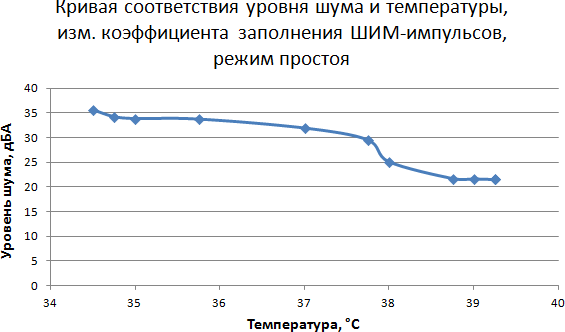

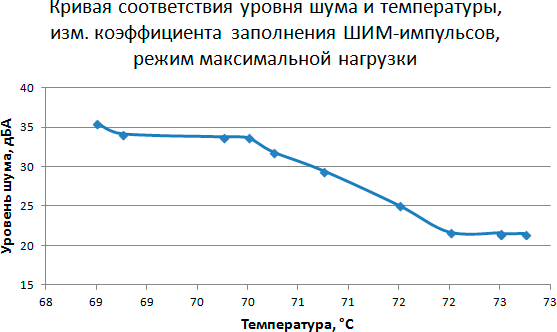

Этап 5. Построение кривой соответствия уровня шума и температуры в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов


Если устанавливать Silverstone Tundra TD03-Lite на процессор с TDP менее 95 Вт, он будет весьма эффективным решением, но, увы, в любом случае уровень шума этой модели достаточно высокий по сравнению с системами построенными на большом радиаторе с двумя вентиляторами.

Этапы 6 и 7. Определение напряжения питания, при котором вентилятор начинает свое вращение, и определение напряжения питания, ниже которого вентилятор прекращает свое вращение

Пусковое напряжение, В 4,2
Остановка крыльчатки, В 3,5

В этой модели используется хороший вентилятор, а пусковое напряжение при котором он начинают свое вращение составляет 4,5 В. При этом остановка крыльчатки происходит после понижения напряжения до 3,5 В.

Выводы

Новая модель SilverStone Tundra TD03-Lite — это хорошая односекционная система водяного охлаждения. По возможностям она не уступает воздушным системам и обеспечивает охлаждение процессоров с TDP 130 Вт. С другой стороны, эффективность обеспечивается за счет установки высокооборотистого вентилятора, так что уровень шума этой системы даже на минимальных оборотах достаточно высокий. Tundra TD03-Lite — хороший вариант универсальной водяной СО, так как может быть легко установлена в корпус ПК стандартного размера. Медный водоблок с универсальным и надежным креплением, а также практически бесшумная помпа, шум которой перекрывается установленным вентилятором — все это очевидные плюсы модели. К слабым сторонами системы охлаждения Tundra TD03-Lite следует отнести невысокую эффективность при низких оборотах вентилятора, а также сравнительно высокую стоимость новинки, хотя однозначно насчет цены сказать сложно, так как на момент написания статьи ни одна из новых моделей серии Tundra еще не появилась на российском рынке.
