Еще раз о разгоне AMD Phenom II X4 940 Black Edition


Данная статья стала итогом дополнительного тестирования процессора AMD Phenom II X4 940 Black Edition , являющегося до недавнего времени флагманом объединенной компании. Ранее мы уже протестировали этот процессор по стандартной методике [обзор] и проверили его быстродействие под разгоном в современных играх [обзор].



Суть дополнительного тестирования сводится к использованию различных систем охлаждения CPU, тестированию новой версии программы AMD Overdrive 3.0.2 и AMD Fusion For Gaming, а также прогону ряда тестов, применяющихся в качестве популярных мерил производительности крупнейшей в мире базы результатов по разгону комплектующих — HwBot.org.

Кроме того, для получения более высоких показателей, да и просто из спортивного любопытства, нами была в безопасных пределах разогнана тестовая видеокарта — AMD Radeon 4890, о чем более подробно будет рассказано ниже.

Конфигурация тестового стенда:

  • Материнская плата: Gigabyte MA-790GP-DS4H

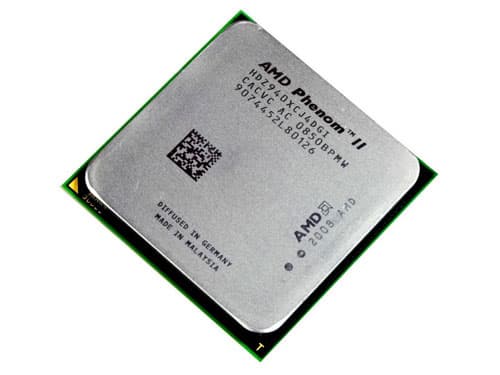

  • Процессор AMD: Phenom II X4 940 Black Edition
  • Память: Corsair DDR2 667Мгц (5-5-5-15-2Т) 2х1024 МБ
  • Жесткий диск: Seagate 160 ГБ SATA2
  • Блок питания: Corsair HX520 520 Вт
  • Операционная система: Windows Vista Ultimate SP1 32-bit

Косвенной целью тестирования была также проверка блока питания в столь непростых условиях. В последнее время маркетологам вполне успешно удается закрепить в умах покупателей мысль о том, что при сборке мощной системы и уж тем более при её разгоне никак нельзя обойтись блоком питания мощностью ниже 750 или даже 1000 Ватт. Попробуем выяснить, так ли это на самом деле.

Напомним, что процессор AMD с буквами Black Edition (Black Edition) в названии подразумевает наличие возможности свободного изменения множителя, как в сторону уменьшения, так и в сторону увеличения. Это позволяет использовать для разгона практически любую материнскую плату, которой вовсе не обязательно переносить повышение напряжений на чипсете и работу на сильно завышенных частотах тактового генератора.

Приятной особенностью тестовой материнской платы явилась возможность задавать множитель процессора не только в виде целых чисел, но и с шагом 0,5. Это еще больше упрощает процедуру разгона, оставляя для кропотливой работы лишь тонкую финальную подстройку в пределах 100МГц.

К сожалению, память для тестового стенда оказалась определенно слабым звеном во всей цепочке, в результате чего ни на какие новые рекорды, полученные в результате разгона, данное тестирование не претендует. Однако сравнить прирост скорости относительно номинальной частоты можно в любом случае, что нас, собственно, и интересует в первую очередь.

Видеокарта представляет собой тестовый образец от самой AMD и обладает, разумеется, полностью референсным дизайном. Родная система охлаждения во время тестов и под разгоном не дорабатывалась и не заменялась.

Все испытания проводились на открытом стенде при комнатной температуре 24 градуса Цельсия. В качестве теста на стабильность применялась программа LinX 0.5.9 — простой и удобный GUI для популярного в среде оверклокеров бенчмарка Linpack от Intel. Достигнутая частота признавалась стабильной после успешного прохождения 25 проходов теста, объем использовавшейся оперативной памяти — 1024 МБ.

На всех рассматриваемых в рамках данного тестирования частотах CPU проводился следующий набор тестов:

На максимально стабильной частоте, достигнутой в результате разгона, были дополнительно запущены:

  • 3DMark 2006
  • Hexus Pifast
  • SuperPi
  • Wprime

Данные о частоте процессора снимались программой CPU-Z 1.51, за мониторинг напряжений и температур отвечал HW Monitor 1.14. Все энергосберегающие технологии на время проведения тестов были отключены, скорость оборотов процессорного вентилятора находилась на максимальном уровне.

Разгон под боксовым кулером

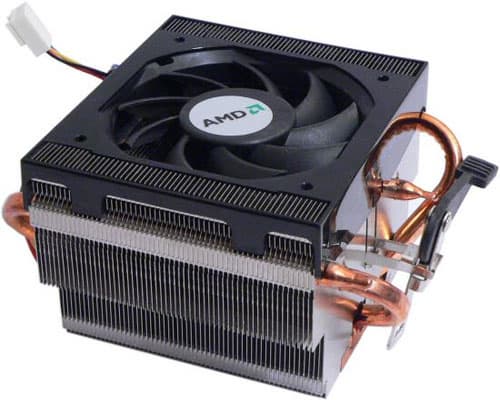

Процессор попал к нам на тест в полной комплектации, поэтому грех было не проверить, на что способен этот скромных размеров кулер, с медным основанием, двумя теплотрубками, алюминиевым оребрением и 70мм вентилятором.



Первым делом мы прогнали весь набор тестов на номинальной частоте в 3000 МГц и напряжении 1.35 В. Результаты тестов представлены в таблице:



  AMD Phenom II X4 940 Black Edition ,
3000 МГц
WinRAR 3.71, c 64
7-Zip 4.57, c 147
x264 v0.59.819M, fps (1pass/2pass) 66.00 / 17.46
3DMark Vantage,
3DMark Score (CPU Score)
P9842 (10011)
PCMark Vantage, PCMarks 5561

Тестовый Phenom II X4 940 Black Edition перенес повышение частоты до 3400МГц без поднятия напряжения, однако ближе к концу теста Linpack произошел сбой, устранить который удалось лишь после повышения питающего напряжения до 1.425В.

Следующий шаг дался с еще большими уступками — для покорения планки в 3600МГц питающее напряжение пришлось поднять еще на 0,075В. В таких условиях боксовый кулер справлялся со своими обязанностями лишь благодаря открытому стенду. Все тесты проходили абсолютно стабильно, однако температура, согласно встроенным в ядро термодатчикам, вплотную приближалась к 70 градусам Цельсия.



  AMD Phenom II X4 940 Black Edition ,
3600 МГц
WinRAR 3.71, c 55
7-Zip 4.57, c 142
x264 v0.59.819M, fps (1pass/2pass) 75.99 / 20.69
3DMark Vantage,
3DMark Score (CPU Score)
P10276 (11938)
PCMark Vantage, PCMarks 5647

Данный режим можно признать лишь условно пригодным для повседневной эксплуатации и продолжение тестов с использованием боксового охладителя продолжать было не только бессмысленно, но и опасно. Тем не менее, результат он показал очень достойный, ведь за годы существования боксовых кулеров у оверклокеров выработался стереотип, будто для разгона такие системы охлаждения не предназначены вовсе (что до недавнего времени было правдой).

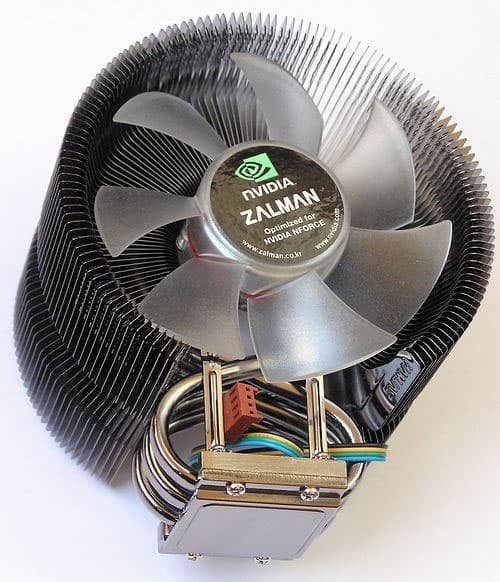

Разгон под Zalman CNPS9700 NT

Данная модель воздушного кулера не является самой лучшей из существующих, однако её достаточно высокая эффективность уже не раз была доказана на практике. Такой кулер не трудно найти в широкой продаже, он легко устанавливается и не требует дополнительной «доработки напильником».



Во время прохождения теста на стабильность на частоте 3600МГц температура ни одного из ядер не превысила отметки в 60 градусов Цельсия, что практически на 10 градусов лучше боксового варианта.

Однако дальнейшее наращивание частоты очень быстро натолкнулось на непреодолимые проблемы. На частоте 3800 МГц процессор успешно загружал операционную систему, однако тест на стабильность проваливался уже через несколько минут. Дополнительное повышение напряжения картину не изменило — процессор оставался нестабилен даже при напряжении в 1,60 В.

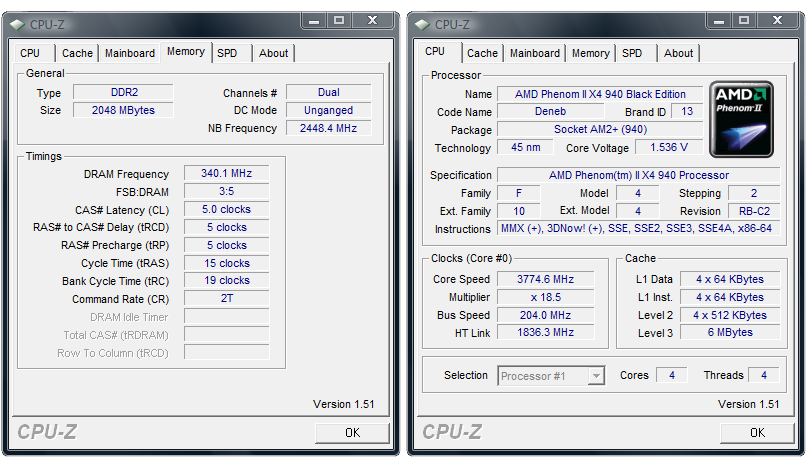

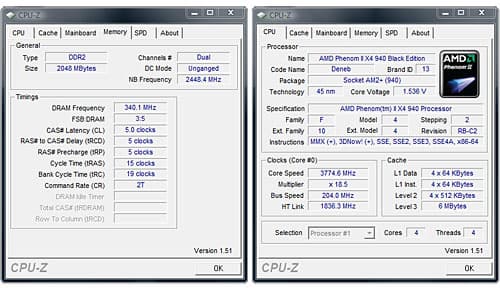

После установки множителя в значение 18.5 (3700МГц) «Феном» вернул свою стабильность и прибавил при этом всего 1 градус в пике нагрузки. Дальнейшим повышением частоты тактового генератора удалось выявить максимальную стабильную частоту процессора — 3775 МГц (204х18,5). Немного обидно, что нам достался образец со столь скромным потенциалом, но на то он и разгон, что никто не может дать точных предсказаний заранее.



  AMD Phenom II X4 940 Black Edition ,
3775 МГц
WinRAR 3.71, c 52
7-Zip 4.57, c 137
x264 v0.59.819M, fps (1pass/2pass) 78.17 / 21.38
3DMark Vantage,
3DMark Score (CPU Score)
P10378 (12448)
PCMark Vantage, PCMarks 5641

Ошибки в таблице нет — результат процессора в программе PCMark Vantage действительно ниже, чем был на частоте 3600 МГц. Такое поведение говорит либо о не совсем адекватном поведении софта (что вполне возможно), либо о некорректной работе процессора на данной частоте. Хотя во всех остальных тестах виден явный прирост и тест на стабильность ни разу не останавливался с ошибкой, сколько бы мы его не запускали.

Разгон CPU NB

Как известно, контроллер памяти у процессоров от AMD уже давно встроен непосредственно в ядро, поэтому большая часть работы северного моста на материнской плате также выполняется самим процессором. Для ускорения работы CPU с оперативной памятью и кэшем третьего уровня (L3) можно (и даже нужно) дополнительно увеличить скорость работы блока CPU NB.

Для его ускорения можно использовать как повышение множителя, так и увеличение частоты тактового генератора. По умолчанию CPU NB работает на скорости 1800 МГц (200х9). При этом, как показала практика, максимальная стабильная частота CPU NB не уменьшается по мере разгона ядер процессора.

Так, например, при установке множителя процессора на х15, поднятии задающей частоты до 204 МГц и понижении множителя, задающего результирующую частоту оперативной памяти, блок CPU NB может (в нашем случае) стабильно работать на частоте 2448 МГц (204х12) без поднятия напряжения. При максимальном разгоне, достигнутом во время испытаний, данный блок продолжал стабильно функционировать на частоте 2448 МГц, хотя напряжение пришлось повысить на 0,05 В, дабы добиться полного прохождения теста LinPack.



  AMD Phenom II X4 940 Black Edition ,
3775 МГц, CPU NB 2448 МГц
WinRAR 3.71, c 49
7-Zip 4.57, c 126
x264 v0.59.819M, fps (1pass/2pass) 80.87 / 21.84
3DMark Vantage,
3DMark Score (CPU Score)
P10431 (12573)
PCMark Vantage, PCMarks 5641

Как видно из таблицы, ускорение блока CPU NB хорошо влияет на общий уровень производительности, в связи с чем не стоит забывать про данный компонент системы в случае с разгоном процессора исключительно средствами множителя.

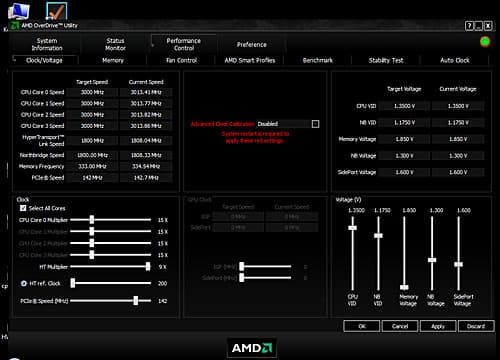

AMD Overdrive 3.0.2

Данная программа дает пользователю возможность управлять практически всеми важными для разгона опциями процессора, чипсета и оперативной памяти непосредственно из-под Windows, что, теоретически, делает процесс разгона проще, удобнее и значительно быстрее позволяет подобрать оптимальные параметры.



Программа абсолютно бесплатна, скачать последнюю версию можно с сайта AMD. Работает она в двух режимах — простом и расширенном. Помимо «разгонных» опций также содержит модуль информации о системе (таблица, полный список или же диаграмма), тест производительности и стабильности. Есть в Overdrive и возможность управления вентиляторами, однако работает она только в случае включения опции Smart Fan в BIOS и позволяет замедлить скорость вращения до 25% от номинала.

При работе в простом режиме весь разгон ограничивается одним единственным ползунком, минимум которого соответствует настройкам по умолчанию, а максимум в нашем случае поднял множитель процессора с 15 до 16, что обеспечило разгон на 6,7%. Совсем не густо, зато безопасно и по силам даже самому юному геймеру. В качестве альтернативы ползунку имеется функция автоматического определения максимальной частоты, после запуска которой AMD Overdrive начнет медленно, по одному мегагерцу, ускорять тактовый генератор и проверять стабильность результата. Текущая версия программы не считает нужным понизить на время тестов множитель, задающий частоту оперативной памяти, в результате чего автоматика крайне быстро рапортует о достигнутом пределе, не догадываясь о возможности поднятия множителя процессора хотя бы на 0.5. Что ж, на то она и автоматика, не стоит ожидать от нее каких-либо чудес.

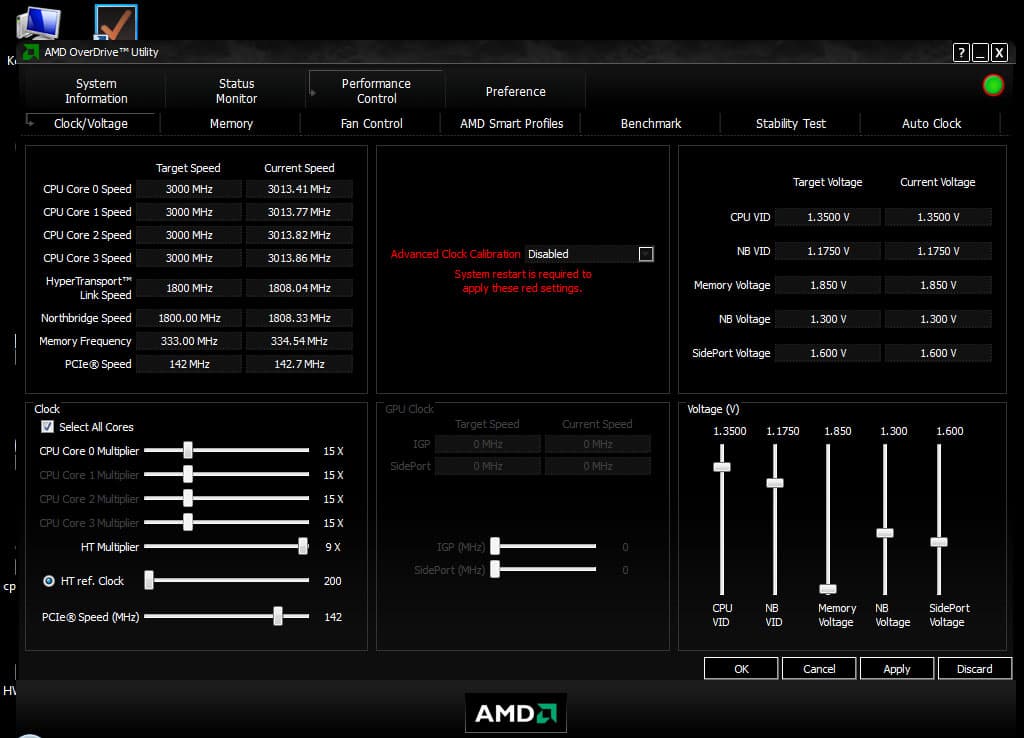

Намного более интересным является расширенный режим, с огромным количеством ручных настроек, включая полный набор таймингов оперативной памяти. И все было бы хорошо, если бы не одно но — по непонятной причине программа неверно устанавливала частоту шины PCI Express, завышая её значение до 142МГц (стандарт — 100МГц). Ручная регулировка и понижение не исправляла дело, частота продолжала сама подскакивать до такого сильно завышенного значения. В итоге все закончилось «синим экраном смерти» и удалением программы через безопасный режим. Надеемся, что это нетипичное поведение утилиты и в большинстве случаев она работает аккуратнее и стабильнее.

Разгон видеокарты Radeon 4890

Как было сказано в самом начале данного материала, к нам на тест попал непродажный образец этой видеокарты, построенной на чипе RV790 и работающей на частотах 850/975 МГц по ядру и памяти соответственно. Поскольку HIS не стесняется выпускать эти акселераторы с частотой чипа 900МГц, то работоспособность при таких условиях не вызывала у нас никакого сомнения. Интересно было найти предел, при котором референсная система охлаждения уже не сможет справиться со своей прямой обязанностью.

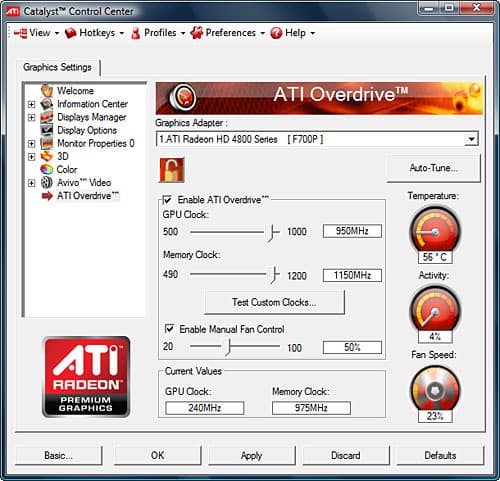

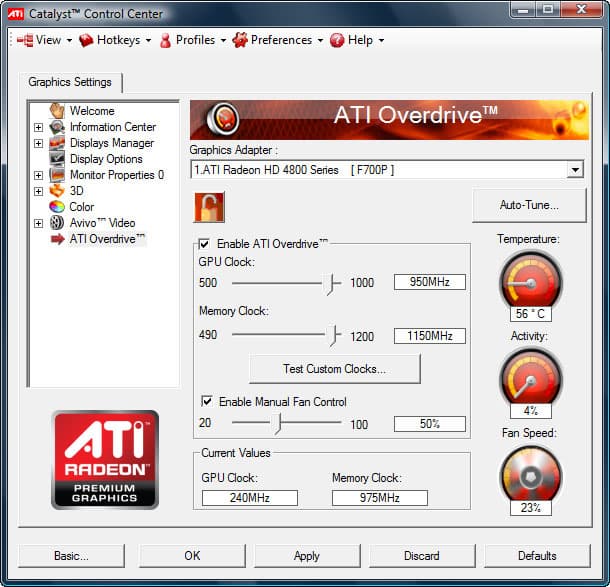

Разгон осуществлялся средствами драйвера Catalyst 9.5, через входящую в его состав утилиту Overdrive. Здесь также присутствует функция автонастройки, но она заявила, что 865/975 — это предел для данной видеокарты. Мы ей, конечно же, не поверили :). Постепенное увеличение частот ядра и памяти с последующей проверкой на стабильность позволили разогнать Radeon 4890 до уровня 950/1150 МГц по ядру и памяти соответственно. Скорость вентилятора была вручную установлена на 50%, при повышении скорости до максимума стабильными становились лишь частоты 955/1155 МГц, зато вой стоял настолько невыносимый, что мы решили пожертвовать этим незначительным приростом.

Отметим, что многие производители видеокарт на базе рассматриваемого чипа готовят к выпуску (или уже выпускают) акселераторы с альтернативной системой охлаждения, способные «из коробки» работать на частоте ядра 1000МГц.

AMD Fusion For Gaming 1.0

Это относительно новая утилита от AMD, суть которой сводится к активированию профилей разгона процессора и видеокарты, сделанных в AMD Overdrive и Catalyst Overdrive; включению технологии AMD Boost; ускорению работы жесткого диска за счет выключения энергосберегающих и шумоподавляющих технологий; а также остановке запущенных на ПК служб и программ с целью освобождения оперативной памяти.

Применение данного софта может привести к нестабильной работе системы и снижению уровня безопасности, так что доступ в интернет перед включением AMD Fusion For Gaming логичнее всего ограничить.

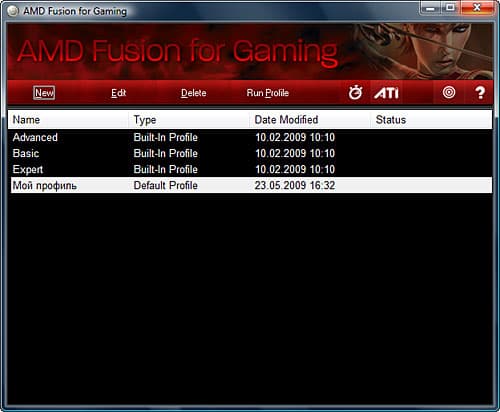

Здесь, как и в AMD Overdrive, есть два режима работы — простой (однокнопочный) и расширенный, но тоже нетрудный для освоения. В программу встроено 3 профиля быстродействия, самый простой из которых лишь останавливает некоторые слабо востребованные службы, в то время как экстремальный выключает все, что можно и разгоняет все, что умеет.

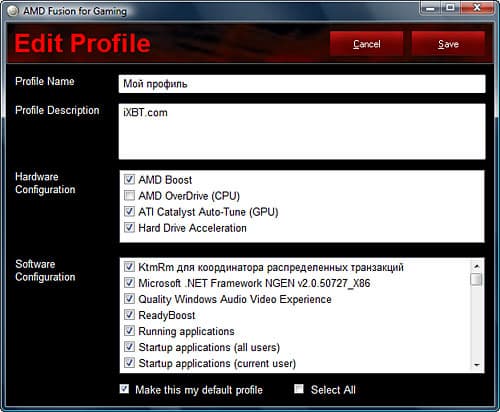

Редактировать встроенные профили нельзя, зато можно создавать свои из набора имеющихся в наличии пунктов. Для теста мы создали свой профиль, включив в него все составляющие, за исключением AMD Overdrive.



Применяется профиль довольно долго, порядка одной минуты. Обратный процесс занимает примерно втрое меньше времени. Наиболее заметным результатом остановки всех имеющихся в перечне служб стало освобождение 150МБ оперативной памяти. Учитывая крайне невысокую стоимость 2ГБ планок DDR2, плата за снижение стабильности и безопасности, откровенно говоря, неоправданная. Но для спортивного интереса вполне подходит.

Теперь, когда была достигнута максимальная скорость работы системы (в рамках рассматриваемых в этой статье средств и методов, разумеется) все тесты, включая расширенный набор из рекомендаций HWBot.org, были проведены повторно.




  AMD Phenom II X4 940 Black Edition , 3775 МГц,
CPU NB 2448 МГц, GPU OC, Boost
WinRAR 3.71, c 49
7-Zip 4.57, c 126
x264 v0.59.819M, fps (1pass/2pass) 81.02 / 21.93
3DMark Vantage,
3DMark Score (CPU Score)
P11404 (12645)
PCMark Vantage, PCMarks 5683
3DMark 2006, 3DMark Score (CPU Score) 18411
Hexus PiFast, c 24.20
SuperPi 1М, c 18.486
wPrime, c 38.267

Чтобы представить полученные данные в более удобном для сравнения виде, была построена следующая диаграмма:


При этом более низкие показатели в тесте PCMark Vantage мы склонны все же списать на недоработки в алгоритмах и логике самой программы, на которую можно найти множество нареканий в сети Интернет. В остальном же, показатели прироста производительности весьма достойные, учитывая применение воздушной системы охлаждения и тот факт, что AMD Phenom II X4 940 совсем недавно был топовым процессором компании.

Отметим, что тестовый блок питания с честью вынес все возложенные на его плечи испытания, обеспечивая стабильное электропитания во время всех даже самых тяжелых тестов. Значения напряжений по каналам +12VDC и +5VDC в ходе тестирования контролировались TRMS мультиметрами UT-71B, отклонения по данным линиям не превышали двух процентов от номинала, что можно оценить только положительно.



Благодарим компании AMD и Corsair за предоставленное оборудование
