Система жидкостного охлаждения NorthQ Siberian Tiger II


В нашем прошлогоднем материале «Система жидкостного охлаждения NorthQ Siberian Tiger» мы уже рассматривали по-своему уникальный платформер Asetek LCLC, объединяющий функциональность водяного охлаждения с эксплуатационным удобством, практически равноценным стандартным теплотрубным кулерам. И хотя это был продукт самого начального уровня — с малогабаритным радиатором и только одним вентилятором, он более чем успешно соперничал с лидирующими хай-эндовыми кулерами, показывая отличный результат в малошумных рабочих режимах. Дело оставалось за малым — изучить более совершенные модификации платформера, оборудованные укрупненными радиаторами и парными теплосъемными блоками (с адаптацией под совместное охлаждение процессоров и актуальных видеокарт). Но, увы, на тот момент подобных продуктов не обнаруживалось ни в модельной линейке бренда NorthQ, ни в арсеналах самой Asetek.

Сегодня мы можем прояснить интересующий нас вопрос — по крайней мере, касательно предметных разбирательств с усиленным радиаторным конструктивом. И помощником в этом деле выступит модернизированный платформер Asetek LCLC, представленный потребительски экипированной системой NorthQ Siberian Tiger II NQ-3590. Приступим!

Конструктивно-технические особенности

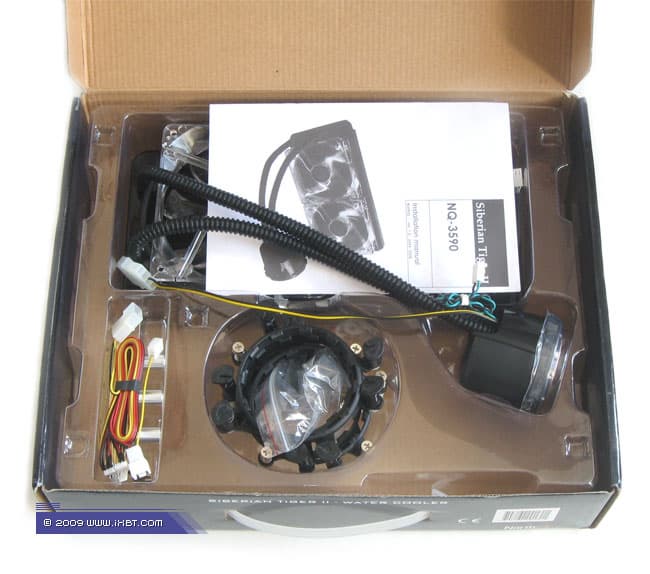

Комплектация. Продукт поставляется в аккуратной упаковке с внутренним пластиковым блистером. Упаковка имеет все необходимые ориентиры, характеризующие внутреннее содержимое, — красочный иллюстративный материал и список технико-эксплуатационных параметров.

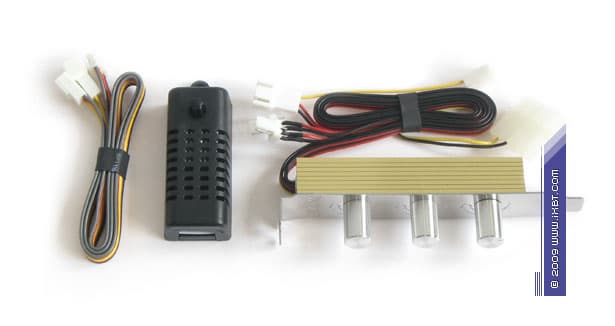

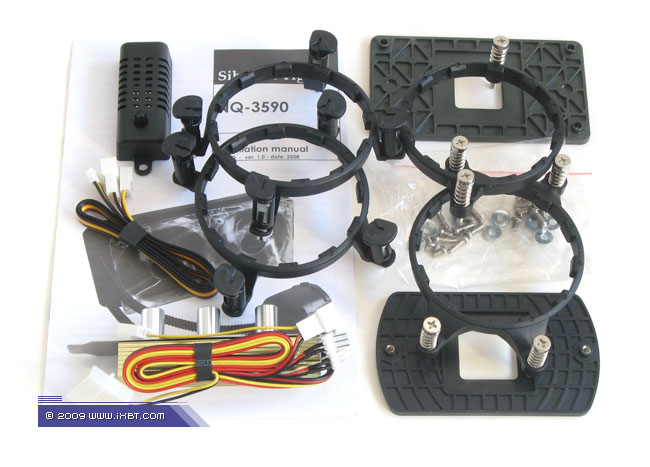

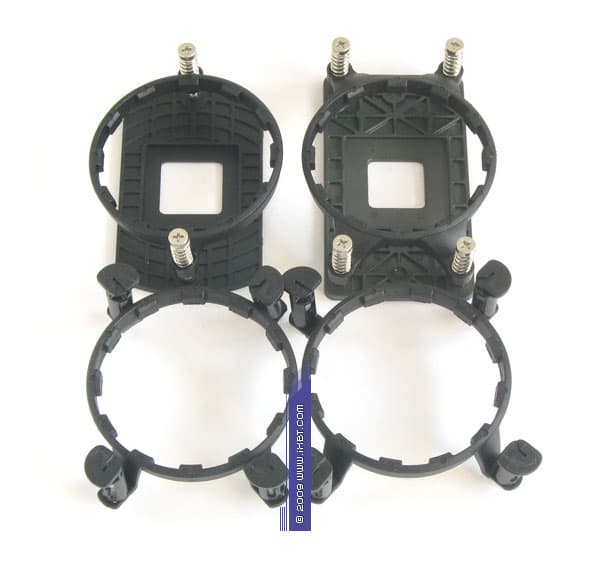

Поставка включает платформер Asetek LCLC, 2 вентилятора (Extreme Silent 120), набор мультплатформенного крепежа (поддерживаются платформы Intel Socket 478, LGA775 и AMD Socket 754/939/AM2), набор метизов и 2 регулятора электропитания для вентиляторов, техническое руководство. Вариант крепежа для платформы Intel LGA1366 предлагается в виде отдельного продукта (NQ-1366-Bracket-A).

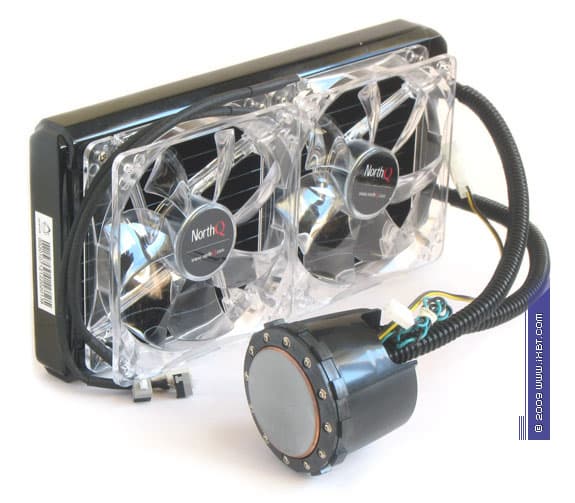

Общетехническая характеристика. Система представлена неразборной композицией теплосъемного блока, гибких соединительных трубок и радиатора. Система в процессе инсталляции дополняется двумя комплектными вентиляторами типоразмера 120×120×25 мм (допускается установка еще двух опциональных вентиляторов). Габариты радиатора - 278х132х30 мм. Габариты теплосъемного блока - 70х70х60 мм. Длина гибких трубок 30 см. Вес 1285 г (без учета крепежа).

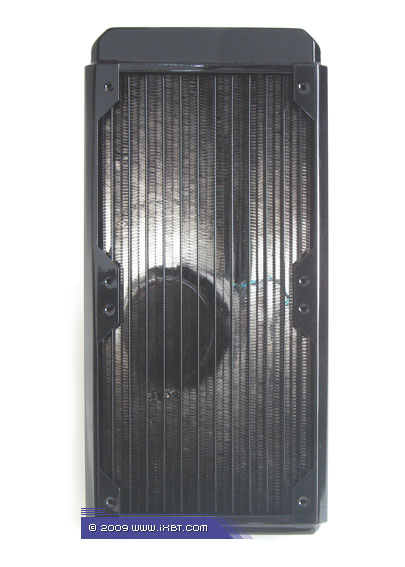

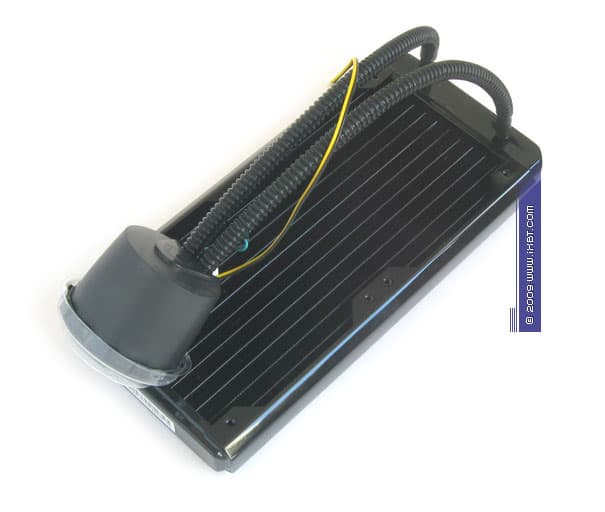

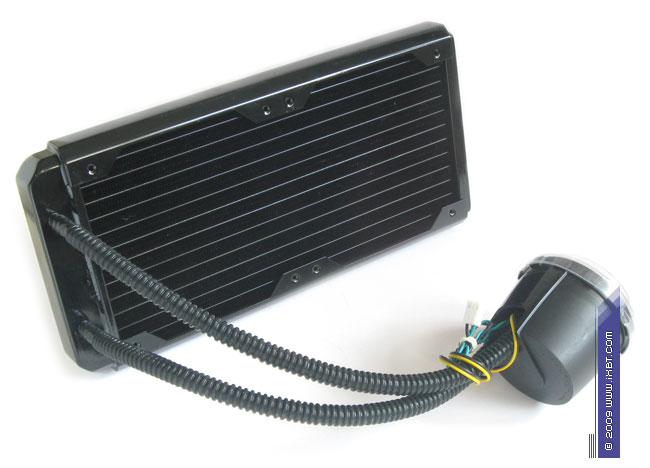

Конструктивные особенности (радиатор). «Рабочее тело» системы базируется на типичном «индустриальном» форм-факторе — радиатор составлен из стальных конструкционных элементов (предусмотрены 4 посадочных места для фиксации вентиляторов), пакета алюминиевых плоских трубок (12 шт) и медного оребрения (гофролента, 13 секций, общая площадь поверхности теплообмена порядка 10000 см2).

Существенными плюсами комплектного радиатора являются:

  • развитая поверхность теплообмена
  • малая проходная дистанция в «ленточных» секциях (толщина оребрения составляет всего 20 мм, что улучшает продуваемость в условиях слабонапорных потоков)
  • аккуратное сопряжение трубок и гофроленты (пайка)

Сколько-нибудь серьезных недостатков в его конструктиве не обнаруживается даже при самом строгом рассмотрении предмета.
Экспертно-техническая оценка радиатора: отлично.

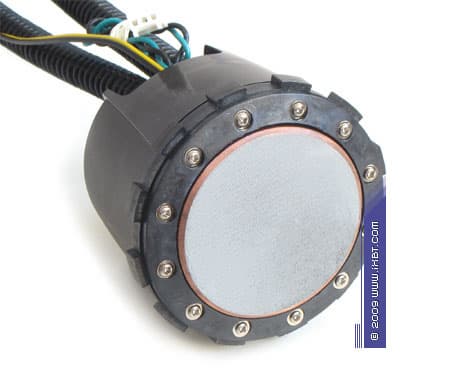

Конструктивные особенности (теплообменник и помпа). В рассматриваемой системе теплообменник интегрирован в «монолитный» рабочий блок, который образован связкой помпы и медной теплосъемной пластины (диск 50х8 мм).

К сильным сторонам такого технического решения можно отнести:

  • повышенную гидравлическую эффективность (благодаря близкому «контакту» рабочего колеса помпы и теплосъемной пластины потери давления в «тракте» сокращаются фактически до нуля)
  • высокую надежность и долговременное функционирование (загерметизированный рабочий блок не требует обслуживания, утечки теплоносителя полностью исключены)
  • добротное техническое качество помпы (керамический подшипник, малопотребляющая «гибридная» электроника)

Слабой стороной «монолитного» рабочего блока является ограниченная мощность встроенной помпы (сравнительно малые штатные обороты — 1300 об/мин, дефицит напора). Однако в рамках платформера Asetek LCLC, который характеризуется слабоимпедансным трактом, на этот аспект можно смело закрыть глаза.
Экспертно-техническая оценка теплообменника и помпы: отлично.

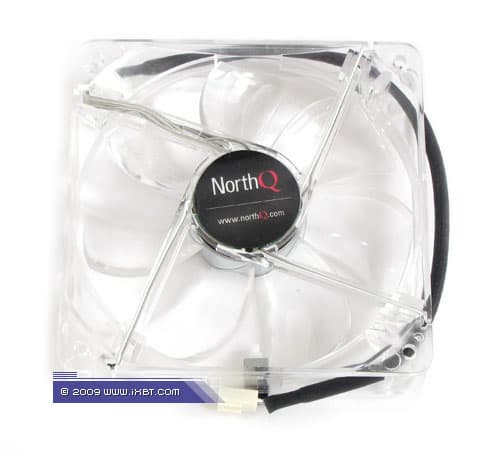

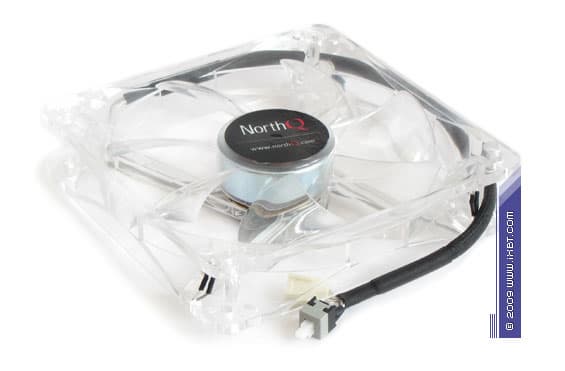

Конструктивные особенности (вентилятор). Система оснащена двумя фирменными вентиляторами (номинальная скорость вращения крыльчатки 1600 об/мин).



В качестве достоинств штатных «вертушек» следует выделить:

  • умеренно-агрессивную аэродинамику (с хорошим балансом производительности и шумовых характеристик)
  • опрятную электромеханику (полнокомплектный подшипник скольжения, управляющая схема, приправленная «сглаживающими» конденсаторами)
  • моддинговые компоненты (прозрачный корпус и крыльчатка, 4 голубых светодиода, включаемые/выключаемые специализированной кнопкой)

Спорным моментом выступает разве что только «закрытый» подшипник (то есть, вентиляторы являются необслуживаемыми). Но с учетом добротного технического качества механики, этот аспект, скорее, улучшает, чем ухудшает их конструктивный имидж.
Экспертно-техническая оценка вентиляторов: отлично.

Эксплуатационная эргономика. Инсталляционный набор продукта довольно прост — установка теплосъемного блока на платформе Intel LGA775 фактически эквивалентна манипуляциям с боксовыми кулерами (соответствующий крепеж оборудован референсными замками-кембриками и не требует выемки материнской платы из корпуса), платформа AMD Socket AM2 также предусматривает далеко не самые сложные операции (монтаж блока осуществляется фиксацией подпружиненных винтов в комплектной пластине-супинаторе).

Тем не менее, весьма чувствительным моментом, лимитирующим эксплуатационное удобство Siberian Tiger II, выступает крупногабаритный формат радиатора, который совместим лишь с небольшим числом корпусов. По факту, система требует наличия спаренных посадочных мест под вентиляторы 120х120 мм — в верхней стенке (инсталляционный вариант, рекомендуемый производителем) или на задней панели корпуса. Таким жестким условиям — из наиболее распространенных на отечественном рынке моделей, удовлетворяют корпуса Ascot 6SR1, Cooler Master Centurion 590, CM 690 (первый вариант, монтаж в верхней стенке), Antec Twelve Hundred, Gigabyte 3D Aurora, 3D Mars (второй вариант, монтаж на задней панели). И, пожалуй, все! За вычетом пары-тройки сугубо экзотических продуктов…

Конечно, при должной сноровке и наличии в хозяйстве подходящего инструментария вполне реально установить радиатор и на боковой стенке — практически в любом доступном корпусе. Но, как правило, «работы по металлу» не входят в спектр пользовательских интересов, так что подобные «слесарные» варианты в расчет брать мы не будем.

В то же время, эксплуатационный комплекс Siberian Tiger II располагает и вполне очевидными улучшайзерами. Это:

  • отличная технологичность (система не требует обслуживания, свойственного типовым «водянкам»)
  • предустановленный термоинтерфейс (высокоэффективная термопаста на основе оксида алюминия)
  • комплектные «реобасы» (упрощают подключение и регулировку вентиляторов)

Экспертно-техническая оценка эксплуатационных параметров: хорошо.

Результаты тестовых испытаний

Для понимания сути вопроса настоятельно рекомендуем перед просмотром листинга результатов обратиться к положениям нашей новой методики тестирования систем охлаждения премиум-класса.

Сперва посмотрим, как Siberian Tiger II NQ-3590 реализует себя в максимально обесшумленном рабочем режиме (условно бесшумный домен).

Как и в случае с первой версией Siberian Tiger, штатное функционирование помпы (напряжение питания 12 В, скорость вращения рабочего колеса 1300 об/мин) не позволяет добиться максимального обесшумливания — уровень производимого шума составляет 25 дБА (то есть, не укладывается в рамки условно бесшумного домена). Однако с помощью нехитрого переходника помпу вновь можно запитать напряжением 7 В (900 об/мин), и тем самым значительно снизить «базовый» уровень шума (ориентировочный показатель для этого режима составляет 18 дБА), делая ее в субъективном восприятии практически неслышимой.

Диаграмма 1. Температурные показатели (температура процессорного ядра, условно бесшумный домен)



Диаграмма 2. Термическое сопротивление (условно бесшумный домен)

Платформер Asetek LCLC в очередной раз демонстрирует свою «непотопляемость» — он более чем успешно соперничает с самыми передовыми воздушными кулерами и становится абсолютным чемпионом этого состязания! Весьма показательно и сравнение с первой версией Siberian Tiger — как видим, укрупнение радиатора вкупе с добавкой второго тихоходного вентилятора приносит ощутимые термические дивиденды (почти троекратное увеличение рабочей поверхности благотворно сказывается на эффективности теплообмена, позволяя скомпенсировать ослабленную циркуляцию теплоносителя при пониженных оборотах помпы).

Далее, смотрим расстановку сил в малошумном домене, сохраняя эргономичное включение помпы (на напряжении 7 В).

Диаграмма 3. Температурные показатели (температура процессорного ядра, малошумный домен)



Диаграмма 4. Термическое сопротивление (малошумный домен)

Тут преимущество Siberian Tiger II уже не столь явственно — система находится на позициях между авангардными кулерами Thermalright IFX-14 и Scythe Mugen 2. Судя по всему, лимитирующим фактором в этой ситуации выступает вентиляция радиатора (с повышением оборотов до отметки 700 об/мин прирост производительности набортных «вертушек» получается незначительным, однако их суммарный шум увеличивается сразу на 3 дБА).

Взглянем на показатели, зарегистрированные в эргономичном домене (шумовой репер 31-32 дБА).

Диаграмма 5. Температурные показатели (температура процессорного ядра, эргономичный домен)



Диаграмма 6. Термическое сопротивление (эргономичный домен)

В этом режиме имеем сразу несколько весьма любопытных результатов — и с «академической», и с чисто практической точки зрения. Прежде всего, обращает на себя внимание термический «потолок» утихомиренных сборок Siberian Tiger II (помпа запитана 7 В) — несмотря на наличие крупногабаритного радиатора, приправленного более интенсивной вентиляцией, такой вариант не показывает каких-либо подвижек относительно первой версии Siberian Tiger. Однако штатное включение помпы (12 В) сразу дает о себе знать — улучшения тепловой эффективности получаются наглядными и ощутимыми (что для Siberian Tiger NQ-3580 было как раз несвойственно — в основном, из-за ограниченной размерности радиатора). Таким образом, ключевая роль здесь принадлежит уже циркуляции теплоносителя — на напряжении 7 В производительность помпы, образно говоря, «не поспевает» за ускоренными вентиляторами, ее явно недостаточно для прокачки «двухместного» радиатора. И если в качестве приоритета пользователь выдвигает эффективность охлаждения, то штатное включение помпы (напряжение питания 12 В, 1300 об/мин) является строго обязательным мероприятием!

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), диаграмму температурных показателей околосокетных индуктивных элементов (малошумный домен), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 7. Температурные показатели (температура процессорного ядра, штатные/эталонные режимы)



Диаграмма 8. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 9. Температурные показатели (температура околосокетных компонентов)



Диаграмма 10. Рейтинг «Соотношение эффективность/шум»


Выводы

Резюмируем: исследованная система жидкостного охлаждения Siberian Tiger II NQ-3590 с честью держит марку, расширяя идеологические горизонты платформера Asetek LCLC и устанавливая новые стандарты для подобных решений. Самым весомым преимуществом этой системы является шумовая эргономика — в приоритетных рабочих режимах (с минимальным уровнем производимого шума) она показывает отличную результативность и опережает лучшие образцы кулеростроения — Thermalright IFX-14 и Scythe Mugen 2! Весьма интересными выглядят также штатные режимы функционирования, где Siberian Tiger II NQ-3590 закрепляет свой авангардный статус, фиксируя конкурентоспособные (а по отдельным ориентирам — рекордные) показатели. И если сделать основной акцент на функциональности нашей подопытной системы, с учетом вполне адекватных розничных расценок (порядка 80 евро), то ее можно смело рекомендовать в качестве эффективного, эргономичного, и надежного напарника для топовых четырехядерных процессоров Intel и AMD.

Итак, по результатам сегодняшнего исследования, за оригинальную связку технических и функциональных качеств система жидкостного охлаждения NorthQ Siberian Tiger II NQ-3590 получает награду в номинации «Оригинальный Дизайн».

Хочется пожелать компаниям Asetek и NorthQ новых успехов в деле развития и совершенствования потребительских версий платформера LCLC! Ведь, как ни крути, поле для деятельности в секторе систем жидкостного охлаждения остается еще очень и очень широким! А мы и дальше будем следить за развитием событий на этом фронте.
