Система водяного охлаждения Fractal Design Kelvin S36


Шведская компания Fractal Design, которая известна своими корпусами и блоками питания, в позапрошлом году представила широкой общественности свои системы водяного охлаждения серии Kelvin. В прошлом году компания обновила эту линейку, выпустив новые версии Kelvin — T12, S24 и S36. Наверное, главной отличительной чертой СВО этой компании является возможность расширения, то есть включение в водяной контур дополнительных компонентов за счет использования съемных водяных патрубков. Впрочем, в базовой комплектации все СВО этой серии поставляются в виде готовых решений без необходимости заливки охлаждающей жидкости. В этом обзоре мы уделим внимание флагманской модели — Kelvin S36. Устройства серии Kelvin между собой различаются размером радиатора, а цифры в названии — это как раз ширина радиатора: 120 мм (T12), 240 мм (S24) и 360 мм (S36).

Систему водяного охлаждения Fractal Design Kelvin S36 можно отнести к классу высокопроизводительных, так как наличие большого трехсекционного радиатора позволяет эффективно охлаждать даже самые «горячие» процессоры. Конечно, такой габаритный радиатор потребует отдельной установки, поэтому прежде чем покупать эту СВО, надо оценить возможности корпуса по монтированию радиатора шириной 360 мм. Зато установив такую систему охлаждения, пользователь может быть уверен, что она справится с поставленной задачей, ведь СВО серии Kelvin отличаются производительными помпами. Появлению этой серии способствовало сотрудничество Fractal Design и немецкой компании AlphaCool, поэтому, скорее всего, элементы AlphaCool полностью совместимы с СВО Fractal Design. Увы, наличие трех вентиляторов предполагает высокий уровень шума, поэтому говорить о том, что эта система охлаждения является тихой, не приходится. Дополнительным аргументом может служить тот факт, что обновленные варианты СВО Kelvin, выпущенные в прошлом году и анонсированные в рамках Computex 2015, были модернизированы именно для снижения уровня шума. Впрочем, давайте посмотрим на Kelvin S36 поближе.

Оглавление

Комплектация, внешний вид, варианты установки

В наши руки попала обновленная версия Fractal Design Kelvin S36. Отметим что новые версии СВО Kelvin поставляются с вентиляторами Fractal Design Dynamic GP-12 PWM, в то время как первый вариант поставлялся с фирменными вентиляторами FD-SSHP-120 серии Silent, ныне, по всей видимости, снятыми с производства. Dynamic GP-12 PWM имеют более широкий диапазон оборотов крыльчатки, а также измененную форму лопастей. Поскольку рассматриваемая нами в этом обзоре система охлаждения Fractal Design Kelvin S36 является флагманской моделью серии, она имеет соответствующую цену — в среднем ее стоимость составляет около $140.

Как и в случае других СО компании Fractal Design, отличительной чертой Kelvin S36 является возможность добавления в водяной контур любых компонентов — например, водяного блока охлаждения видеокарты или радиаторов для отвода тепла от модулей оперативной памяти. Имеющаяся в Kelvin S36 помпа с насосом высокого давления обеспечивает мощный поток воды даже при добавлении в контур дополнительных блоков или еще одного радиатора, поэтому в некоторых случаях пользователю не придется приобретать дополнительную помпу. Все комплектующие имеют стандартное для СВО исполнение — фитинги с резьбой G 1/4″, что обеспечивают совместимость с огромным разнообразием продуктов водяного охлаждения для энтузиастов. В основе этой СВО лежит медный, а не алюминиевый радиатор длиной 397 мм, на который могут устанавливаются три 120-миллиметровых вентилятора. Вследствие использования медного радиатора вес Kelvin S36 составляет около 2,2 кг. Модель Fractal Design Kelvin S36, как и все представители серии Kelvin, поставляется с уже залитой охлаждающей жидкостью, поэтому ее можно использовать сразу после покупки.

СВО Fractal Design Kelvin S36

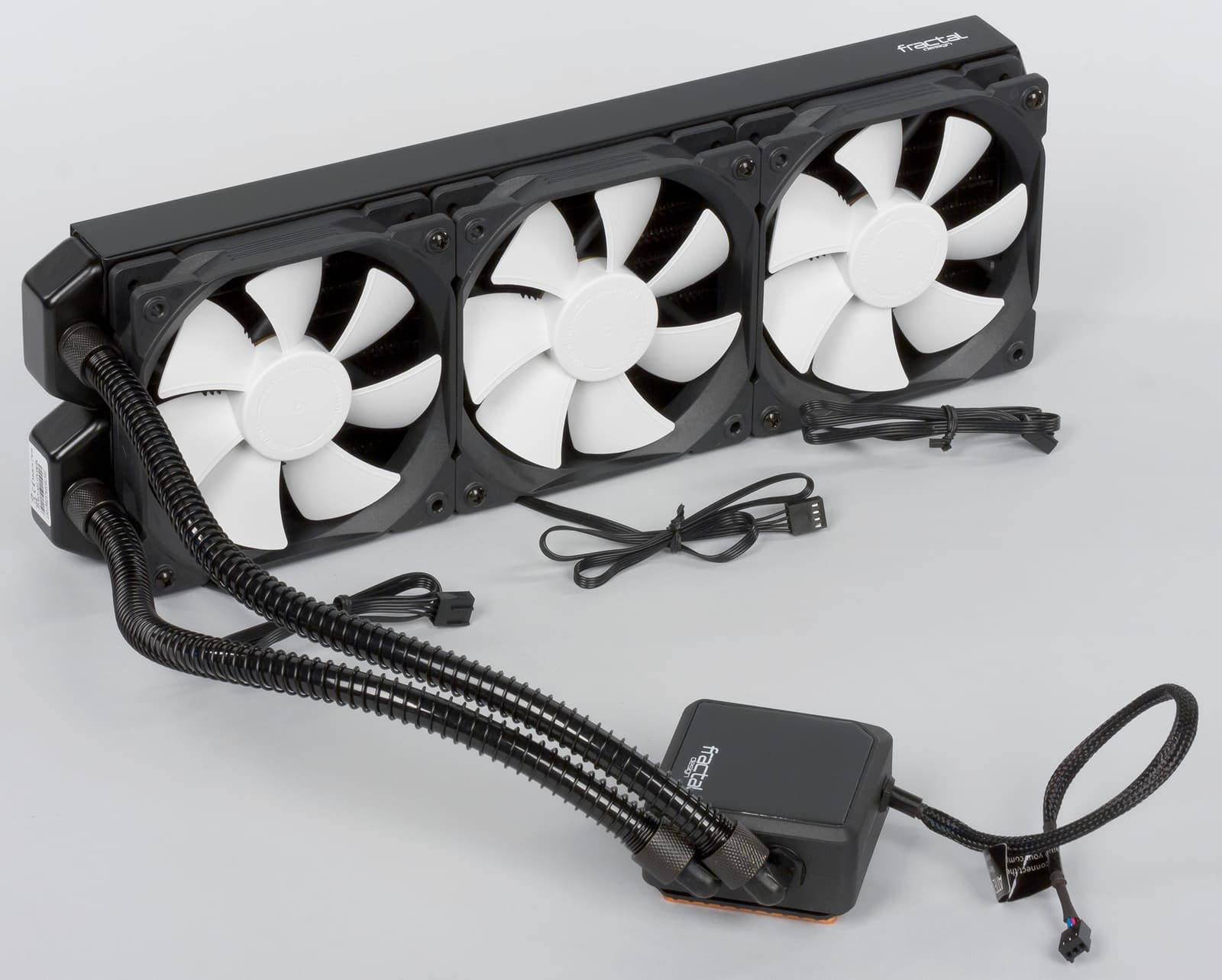

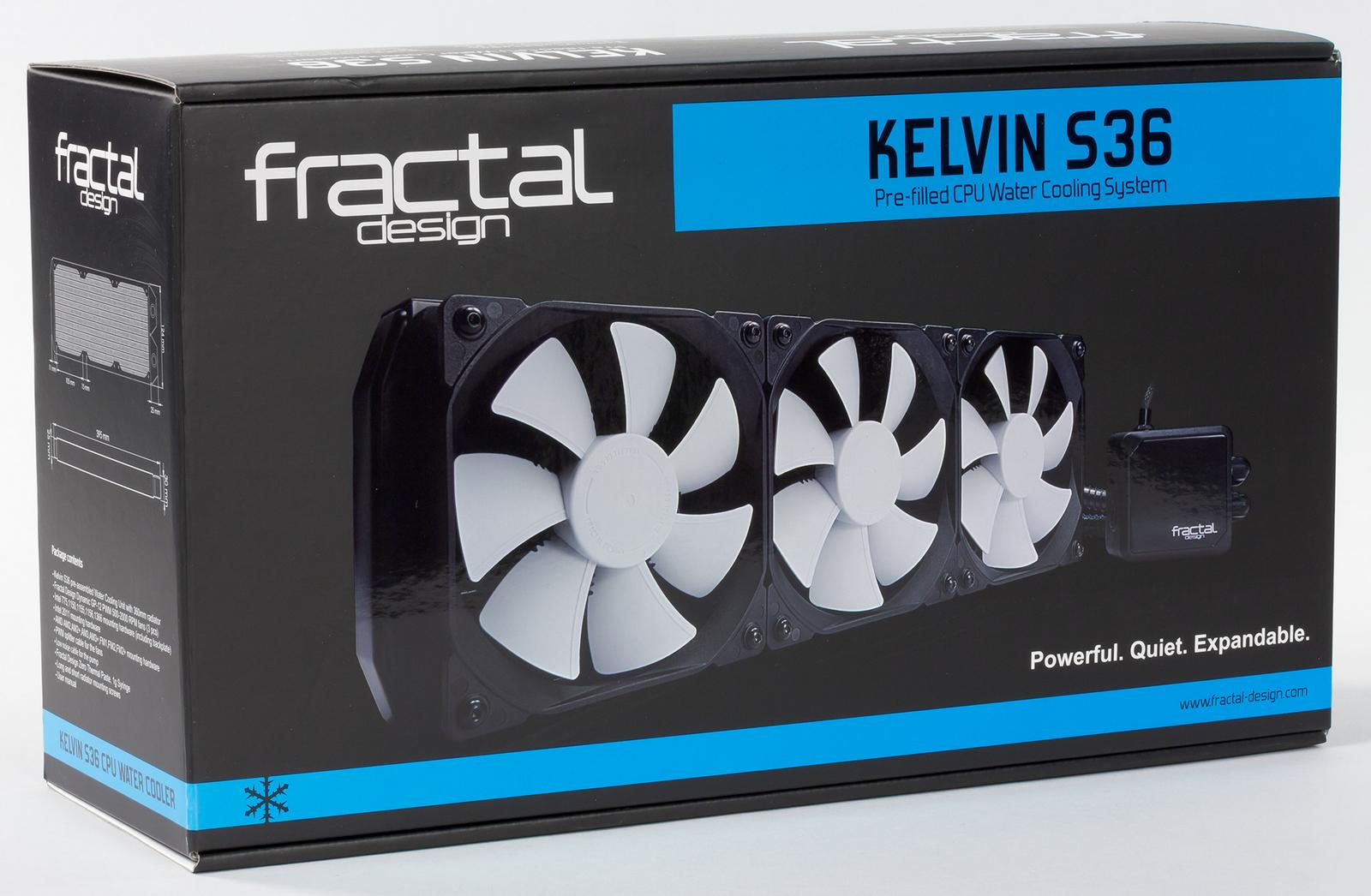

Kelvin S36 поставляется в достаточно большой по размеру коробке, оформленной в фирменных цветах компании — синем и черном. На передней части имеется изображение устройства и перечислены некоторые из его особенностей. Другие стороны упаковки содержат таблицу характеристик, фотографии и схемы с необходимыми пояснениями и размерностью элементов. Система охлаждения, а также ее отдельные элементы надежно упакованы во внутреннюю коробку из гофрокартона.

СВО Fractal Design Kelvin S36

СВО Fractal Design Kelvin S36

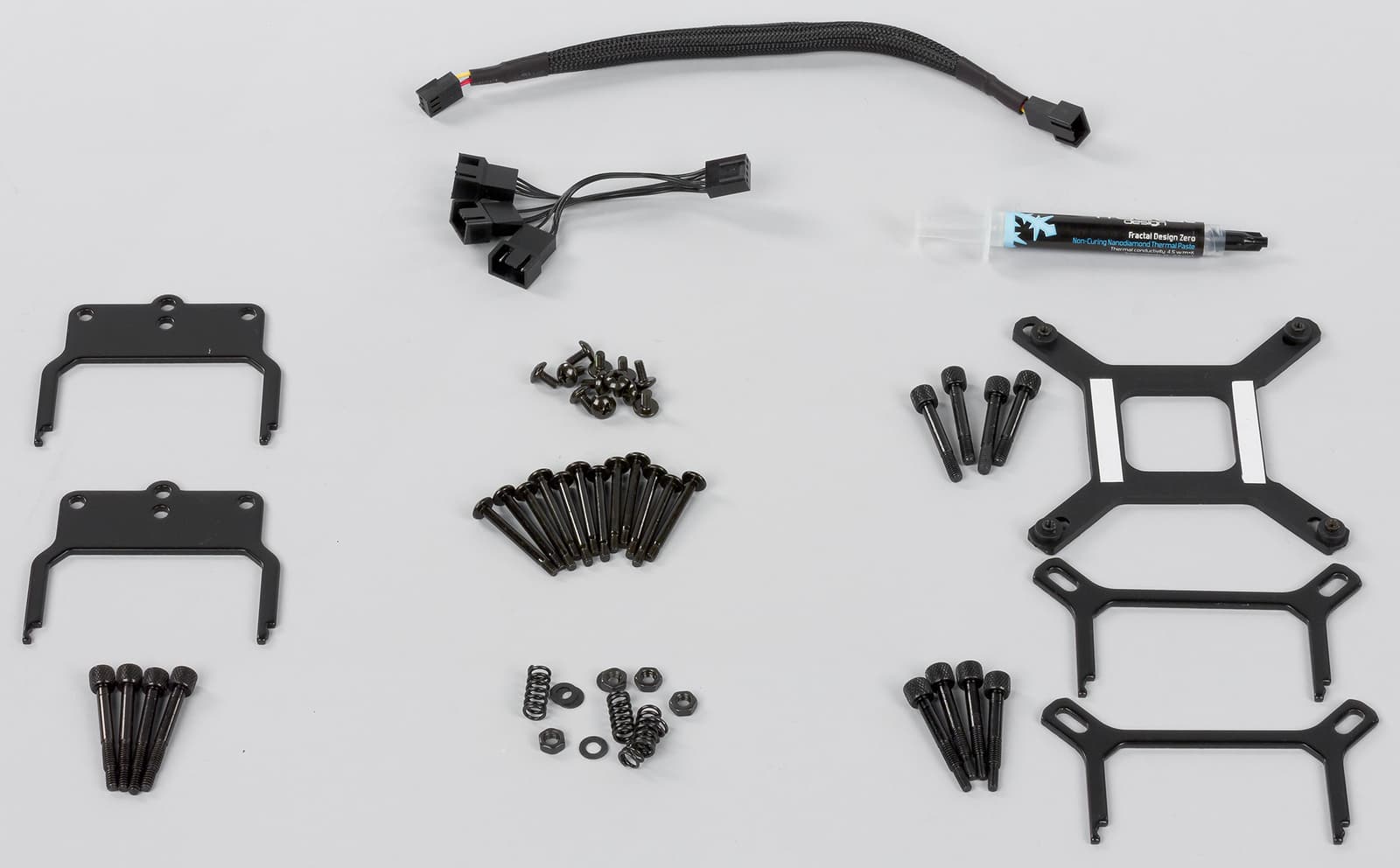

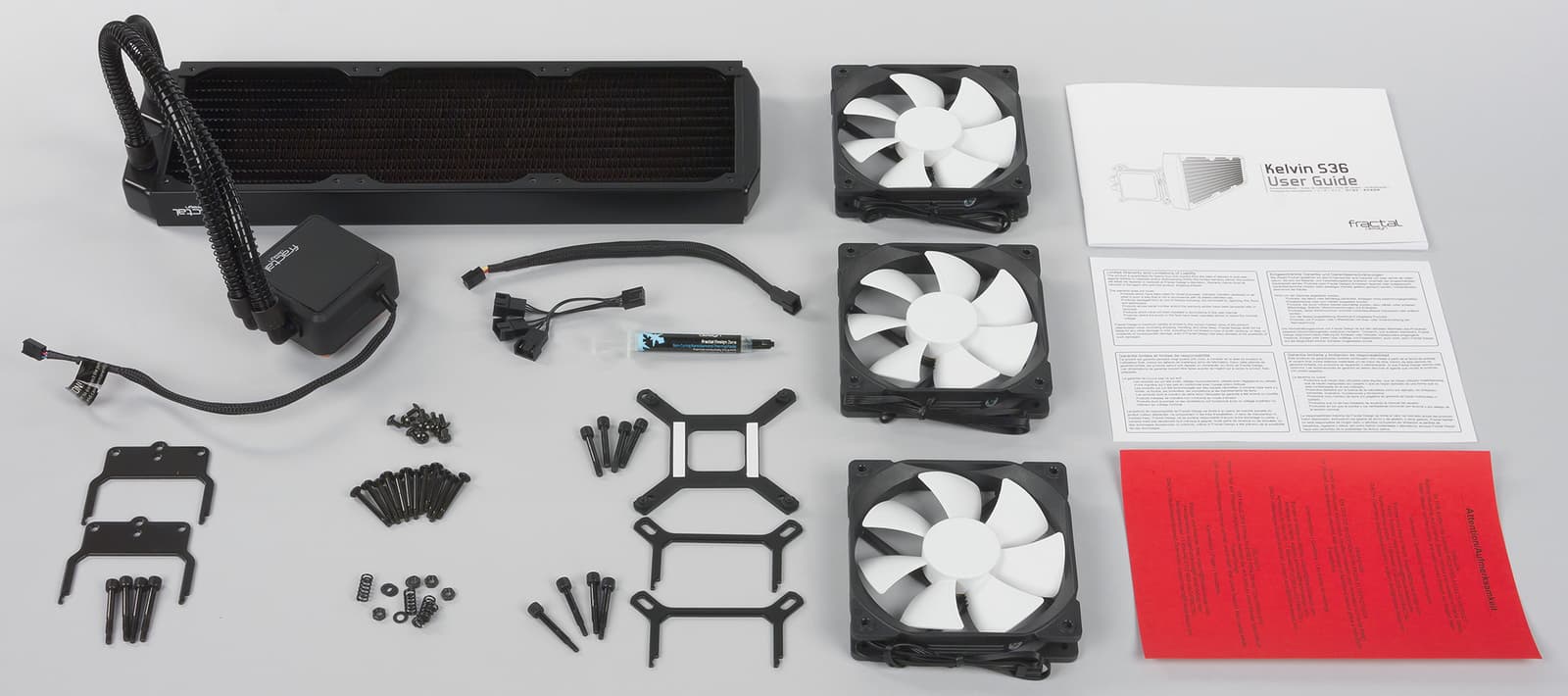

В комплект поставки входит все необходимое для крепежа системы на все основные процессорные разъемы Intel и AMD. Для платформ Intel поддерживаются разъемы LGA 775, LGA 1150, LGA 1155, LGA 1156, LGA 1366, LGA 2011 и LGA 2011-v3, а для AMD — AM2, AM2+, AM3, AM3+, FM1, FM2 и FM2+. Комплектация достаточна для быстрого подключения системы к ПК: есть небольшой тюбик с фирменной термопастой Fractal Design Zero, маленький Y-разветвитель для подключения трех вентиляторов, а также переходник для подключения к шине 5 В. Помпа подключается к системной плате с помощью 3-контактного разъема и управляется так, как будто к компьютеру подключен обычный вентилятор.

СВО Fractal Design Kelvin S36

Установить систему на системную плату можно достаточно быстро. Помпа имеет небольшие габариты, а ее система крепления состоит из четырех ножек, которые монтируются на плату с помощью винтов. В свою очередь, ножки крепятся к помпе достаточно нетривиально: специальная крепежная рамка состоит из двух частей, которые плотно входят в выемку на боковой грани помпы. Эти половинки достаточно надежно соединяются с помощью небольших выступов, и о винтовом креплении здесь речи не идет. Интересная и, главное, быстрая по времени монтажа система. К помпе подключены два трудносгибаемых резиновых шланга с внешним диаметром ∅11 мм, которые идут к внешнему блоку охлаждения. Шланги имеют поворотный механизм фитингов, так что установить водоблок несколько проще, чем некоторые литые системы. В ряде случаев, когда используются разъемы, отличные от LGA 2011/2011-3, для установки системы придется устанавливать рамку на обратную сторону платы, что потребует ее демонтажа.

СВО Fractal Design Kelvin S36

СВО Fractal Design Kelvin S36

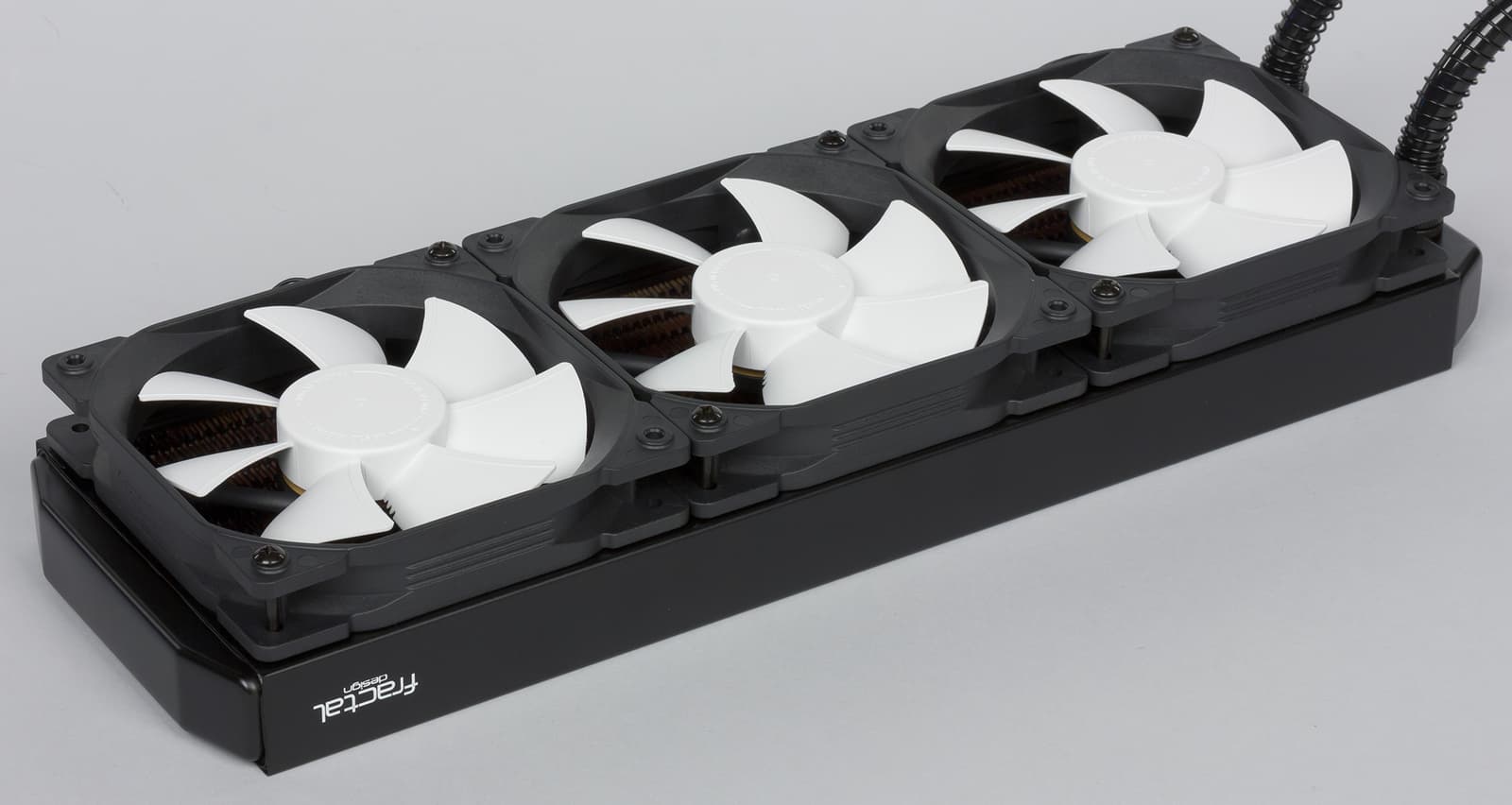

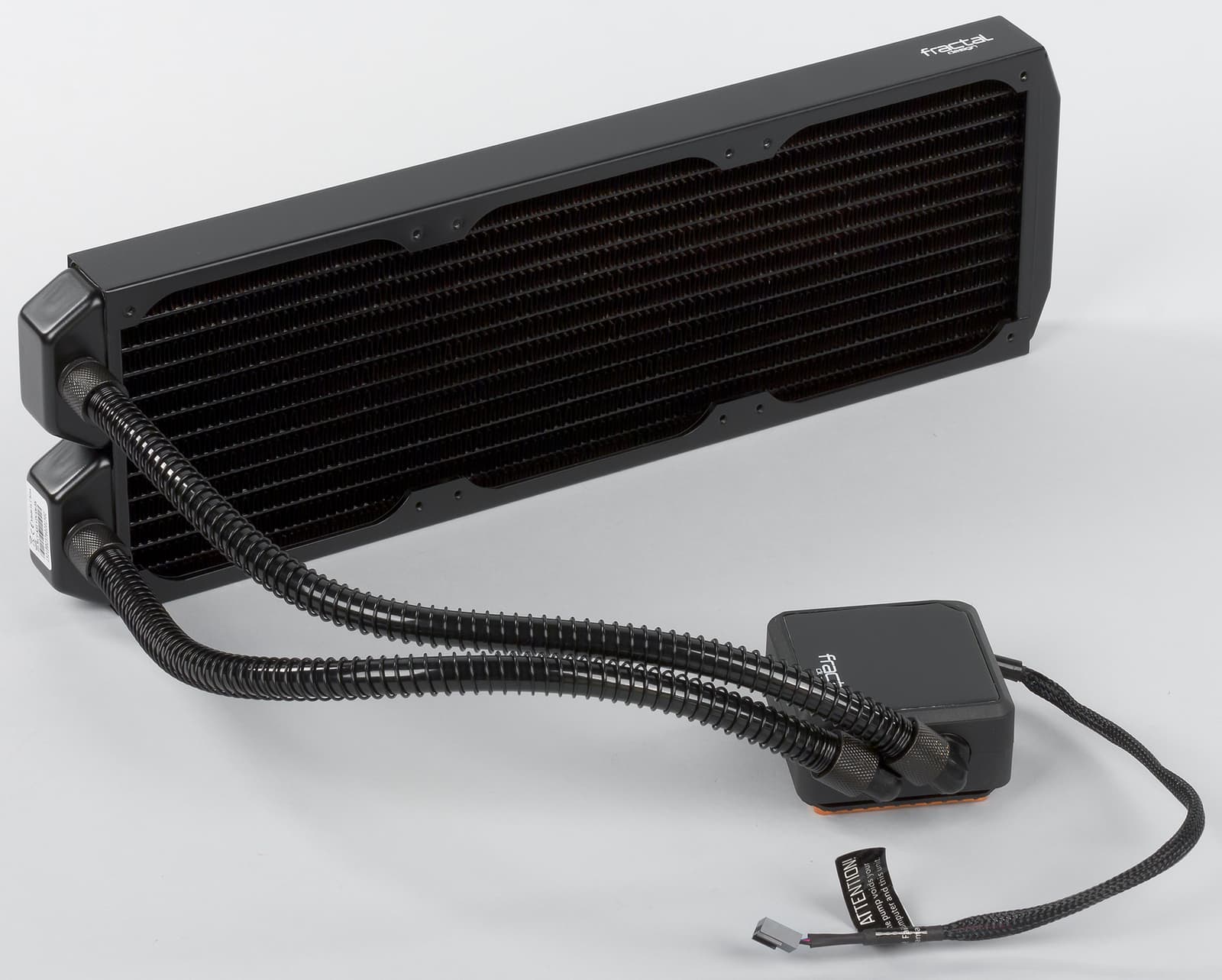

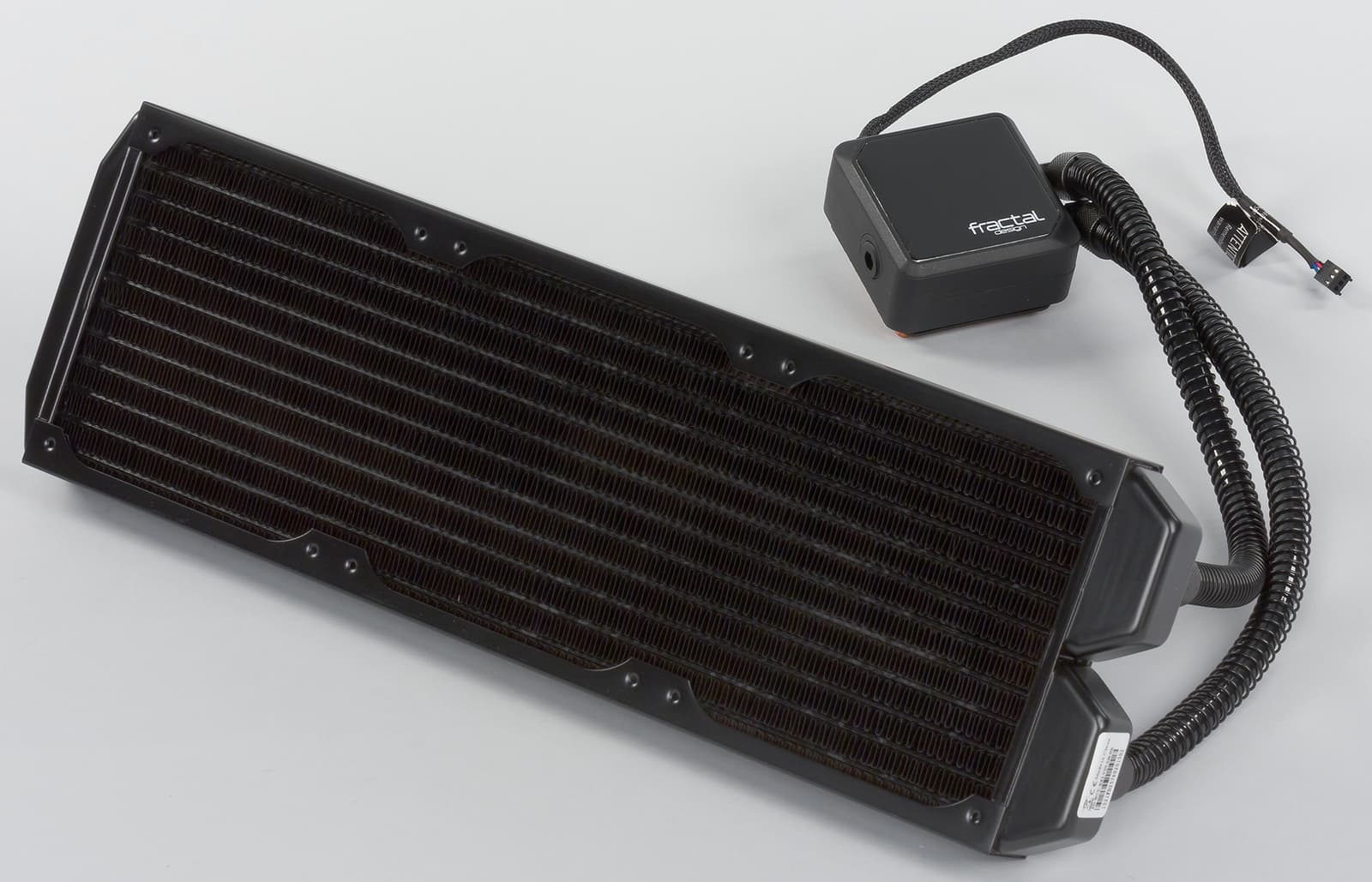

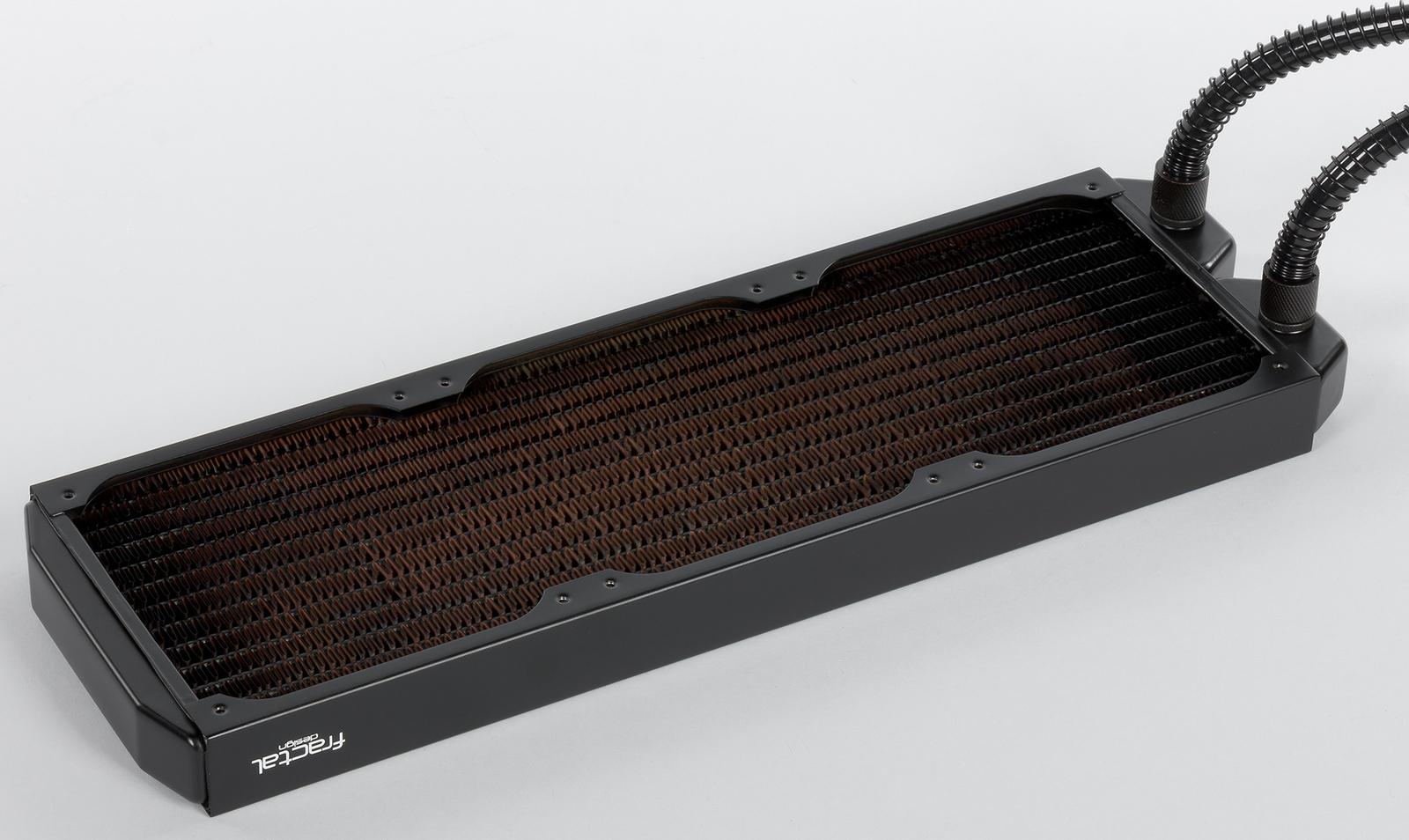

Внешний блок у этой модели достаточно большой по размеру, при этом его нельзя назвать тонким: он имеет толщину 30 мм (25 мм у рассеивающей части), длину 396 мм и ширину 124 мм. Внешняя рамка, к которой крепятся вентиляторы, имеет посадочные места для стандартных 120-миллиметровых вентиляторов. Согласно инструкции, радиаторный блок крепится на стенке корпуса в штатное место. Конечно, для такого большого радиатора необходим соответствующий корпус, но поскольку система крепления стандартна, проблем возникнуть не должно. В основе радиатора лежат медные пластины, выполненные в форме ячеек. Форма радиатора у этой модели напоминает решения других производителей, но за счет использования меди достигается лучшее охлаждение циркулирующей внутри этого блока жидкости. Медную составляющую радиатора можно разглядеть, если смотреть на радиатор под острым углом. Вентиляторы крепятся к радиатору с помощью специальных винтов и практически полностью покрывают его поверхность, хотя длина радиатора несколько увеличена за счет системы крепления патрубков.

СВО Fractal Design Kelvin S36

СВО Fractal Design Kelvin S36

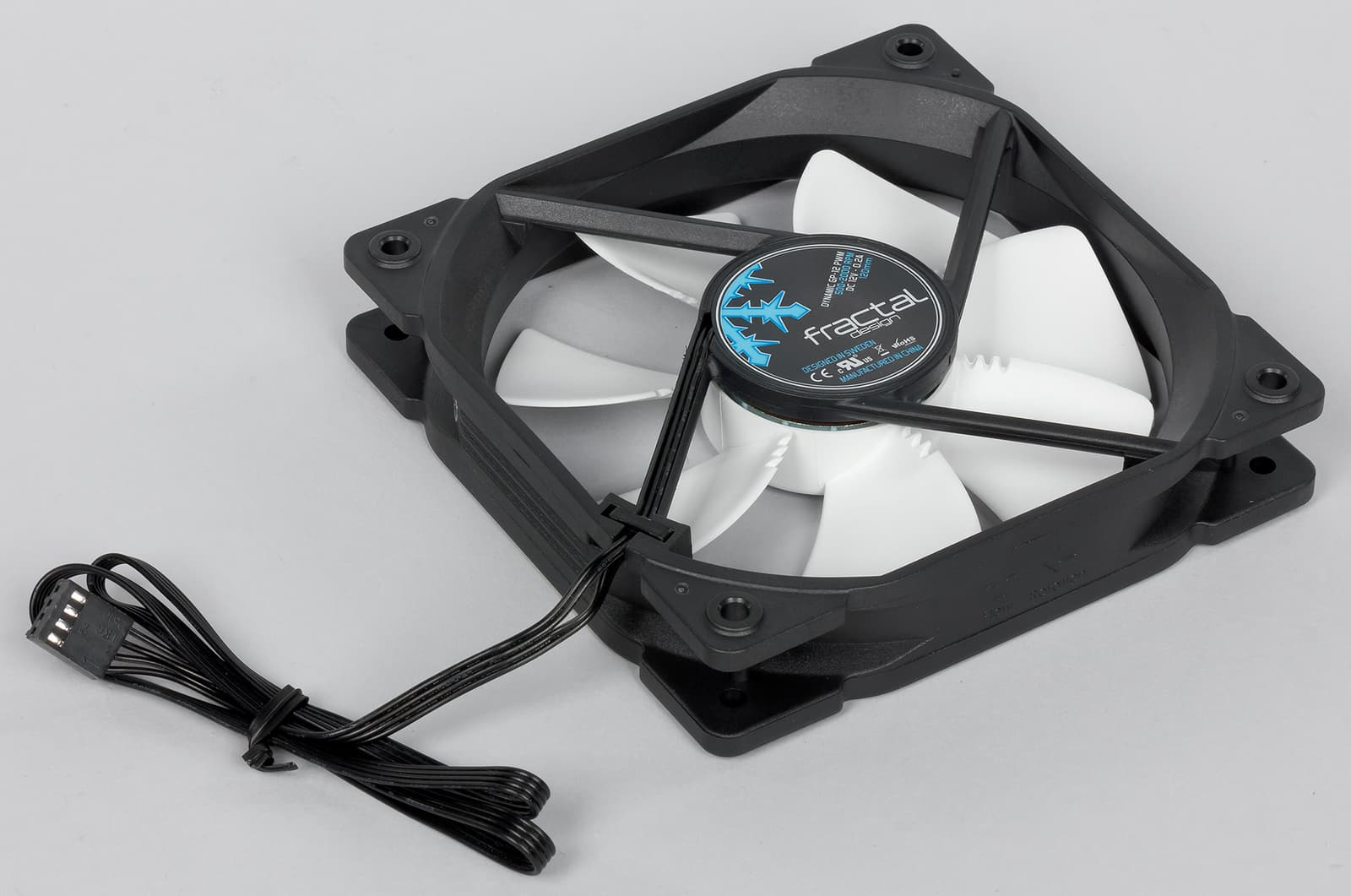

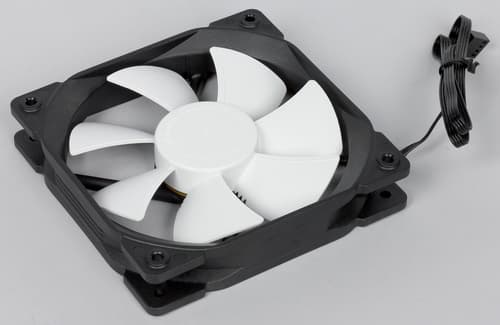

В комплекте с Fractal Design Kelvin S36 поставляются три фирменных вентилятора Dynamic GP-12 PWM. Каждый из них имеет 7-лопастную крыльчатку с небольшими «зазубренностями» ближе к центру. Предполагается, что такое строение позволяет получить бо́льшую эффективность при одинаковом уровне шума. Такую же форму можно увидеть у вентиляторов SilverStone. Вентилятор Fractal Design Dynamic GP-12 PWM имеет 4-контактный разъем для подключения к системной плате и поддерживают ШИМ-управление. Этот тип вентиляторов имеет достаточно широкий диапазон скорости вращения — от 500 до 2000 об/мин, а согласно спецификации, при максимальной скорости вращения создает воздушный поток 87,6 м³/мин, в то время как уровень шума достигает 32,2 дБА.

СВО Fractal Design Kelvin S36

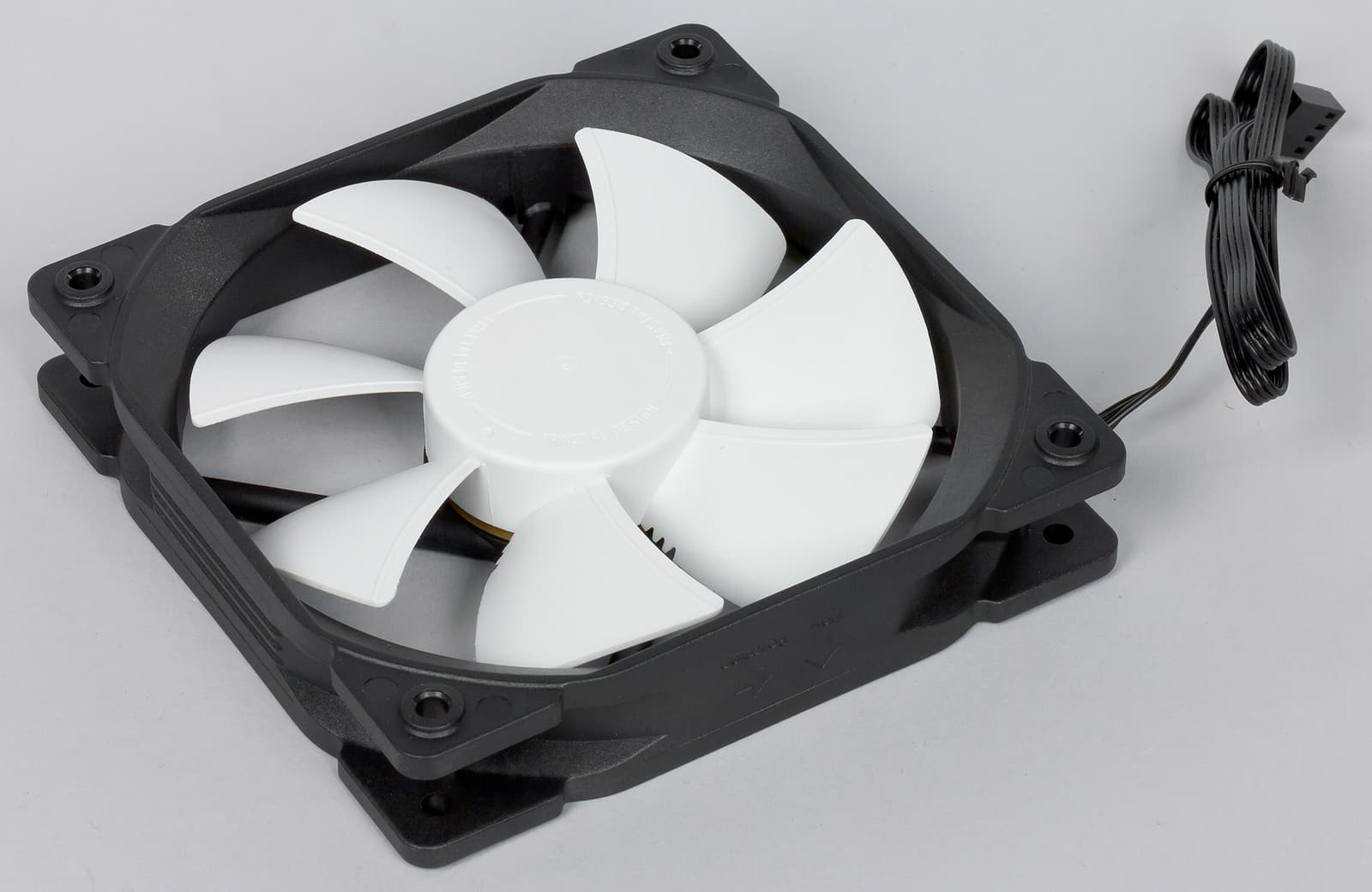

Штатные вентиляторы надежно закрепляются на радиаторе и плотно прилегают к нему. Вентиляторы имеют длинные кабели подключения.

СВО Fractal Design Kelvin S36

СВО Fractal Design Kelvin S36

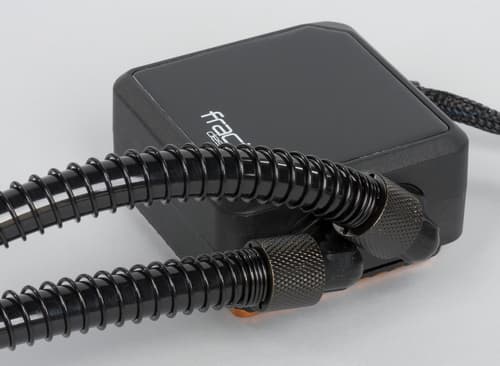

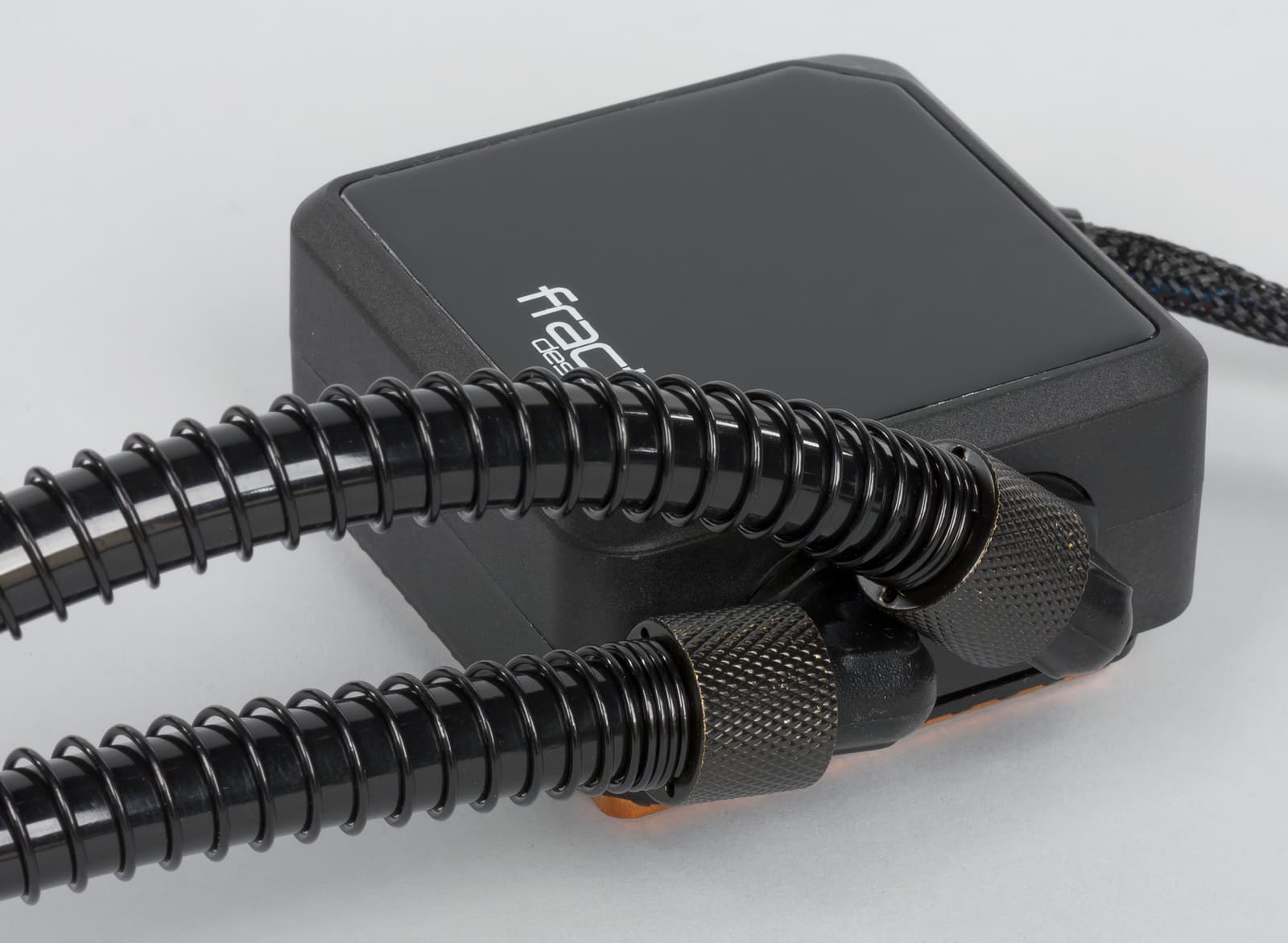

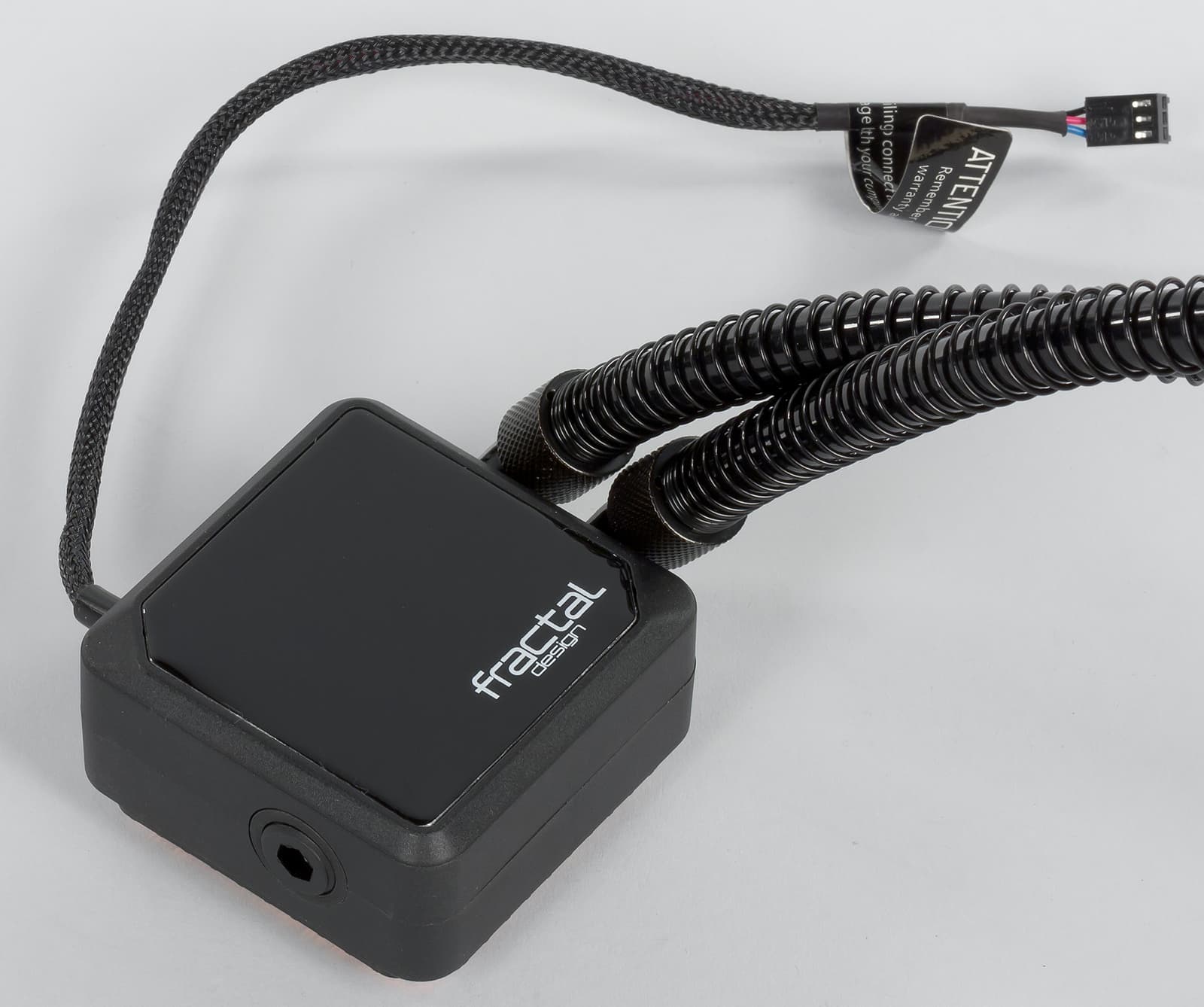

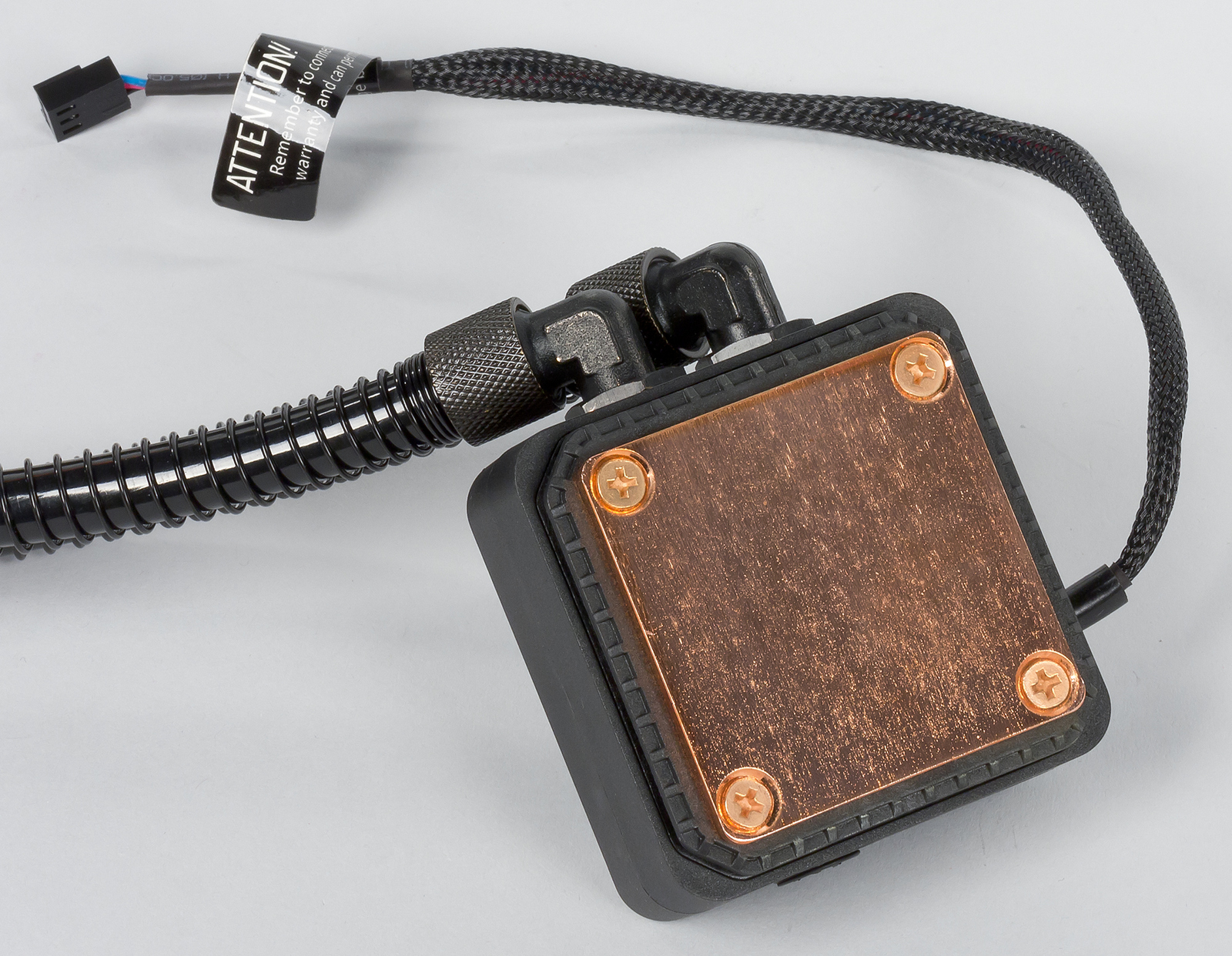

Основание помпы сделано полностью из меди. При этом оно достаточно ровное, но можно заметить, что шлифовка здесь не очень хорошая. Впрочем, при установке отпечаток на процессоре получается ровный. Размеры помпы не очень большие — 69×69×40 мм. Из ее корпуса выходит только один кабель с 3-контактным разъемом на конце, который подключается к системной плате для обеспечения питания помпы. Управление помпой осуществляется силами контроллера системной платы, а регулировка оборотов возможна только с помощью изменения напряжения питания.

СВО Fractal Design Kelvin S36

СВО Fractal Design Kelvin S36

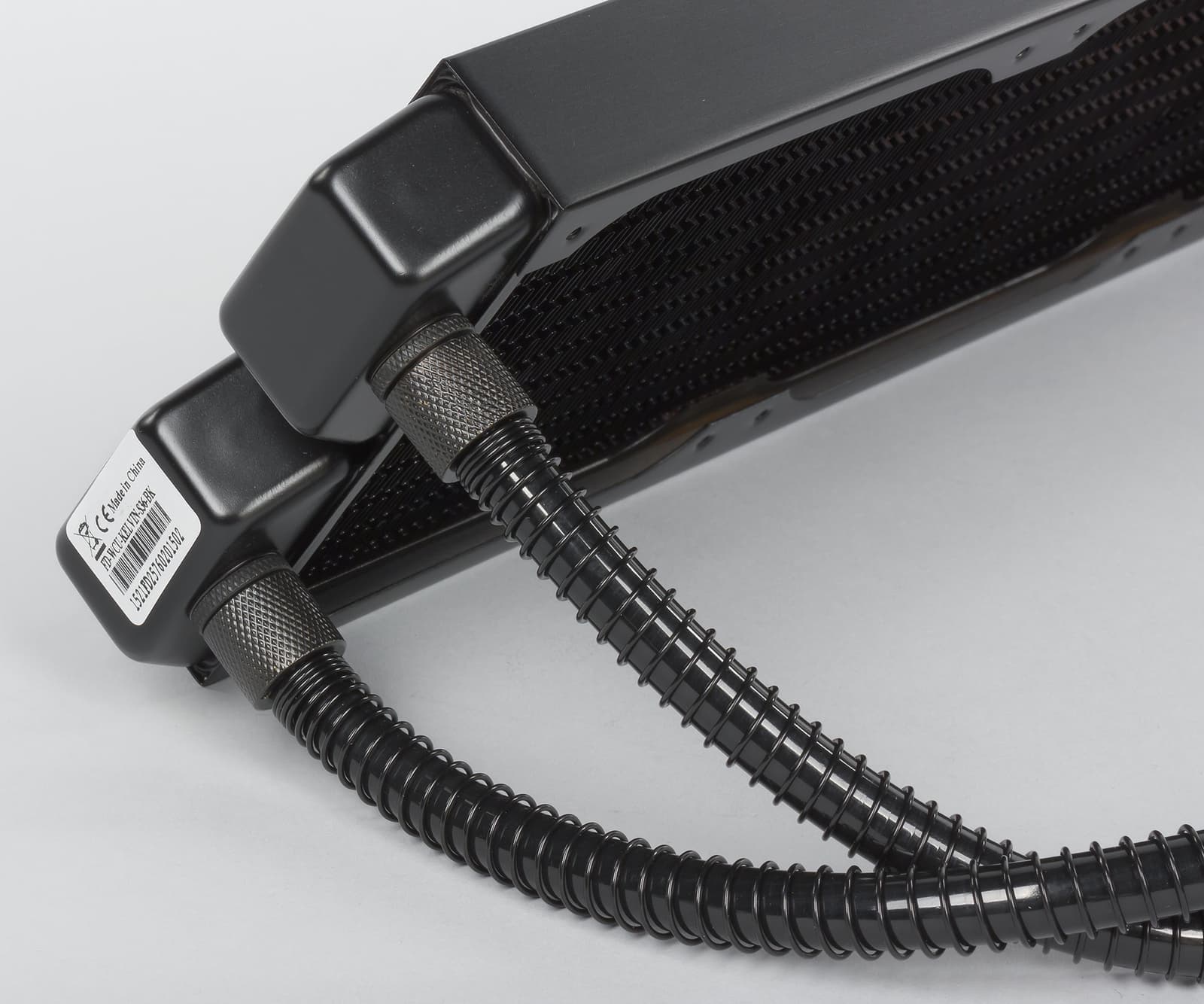

Как уже говорилось ранее, важной особенностью систем водяного охлаждения Fractal Design серии Kelvin является возможность расширения. Для этого все шланги крепятся двойными медными фитингами с резьбой G 1/4″. Шланги имеют дополнительную стальную оплетку в форме пружины, что препятствует перегибам в процессе монтажа, а их длина составляет 320 мм.

СВО Fractal Design Kelvin S36

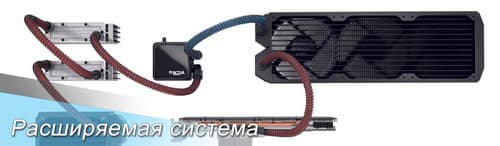

В рекламном проспекте на сайте производителя демонстрируется один из вариантов расширения: с двумя радиаторами для модулей памяти, вспомогательным радиатором и дополнительной помпой для видеокарты. Впрочем, здесь пользователь сам решает, какую конструкцию он хочет создать. К слову, на сайте производителя дополнительные компоненты отсутствуют, то есть расширение возможно только за счет компонентов сторонних производителей, что несколько необычно. Может быть, в будущем Fractal Design и пополнит свой ассортимент, но на текущий момент оптимальным выбором станут компоненты AlphaCool.

СВО Fractal Design Kelvin S36

В качестве небольшого итога следует сказать, что Fractal Design Kelvin S36 является эффективным решением для охлаждения процессора и других компонентов ПК. Эта модель водяного охлаждения нам понравилась, так как она имеет возможность расширения в отличие от большинства представленных на рынке СВО. Конечно, вследствие большого трехсекционного радиатора ее установка возможна только в определенные типы корпусов, хотя ничто не мешает выводить радиаторный блок наружу. Кроме того, эта система охлаждения достаточно проста в установке, не требует обслуживания и имеет хорошую эффективность.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования кулеров», а в этом разделе мы лишь уточним некоторые моменты.

При тестировании на эффективность охлаждения использовалась фирменная термопаста, которая шла в комплекте с системой охлаждения. Стоит отметить, что тестирование температурных показателей при максимальной и минимальной нагрузке осуществлялось так, как будто эта модель — единая система: вентилятор и помпа были подключены к одному разъему. При управлении с помощью ШИМ напряжение на помпе всегда составляло 12 В, поэтому она работала на максимальных «оборотах», в то время как вентилятор менял скорость своего вращения в зависимости от сигналов ШИМ-контроллера. При понижении напряжения питания (метод динамического изменения напряжения) помпа отключалась, и закономерно происходил перегрев системы, но поскольку с этой моделью лучше использовать ШИМ-управление, мы приводим графики только для ШИМ-управления.

Отдельно стоит отметить, что уровень шума, измеренный нами, может существенно отличаться от того, который указывается в характеристиках производителя. Более того, возможности нашего измерительного прибора не позволяют однозначно утверждать, что шум менее 20 дБА регистрируется правильно.

Результаты

Все результаты, приведенные в тестах, даны исключительно для качественной оценки кулеров с целью упрощения выбора кулера для комплектации собственного ПК. Для такой оценки они достаточно точны (поскольку проводились на одной плате и в неизменных условиях — при температуре окружающей среды 25 °С, фоновом шуме менее 17,8 дБА и т. д.). Никаких других гарантий (в части выбора компонентов для компьютеров, управляющих критическими процессами, а также удовлетворения индивидуального глубинного инженерно-технического интереса к теме кулеров и т. д.) тестирование не дает. Читатель может экстраполировать и использовать результаты по своему разумению в соответствии со здравым смыслом под свою личную ответственность.

Далее мы приводим графики, полученные нами при тестировании системы охлаждения Fractal Design Kelvin S36. Все данные собраны в XLS-файле, который можно загрузить для более подробного ознакомления.

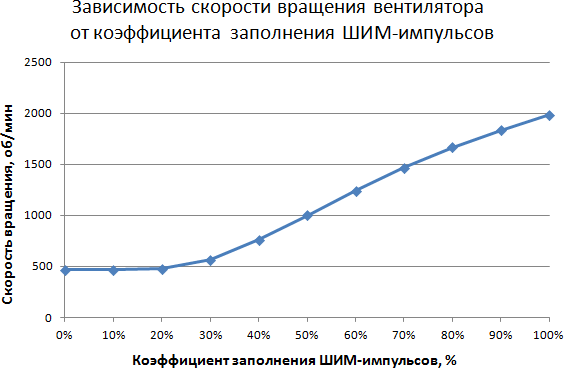

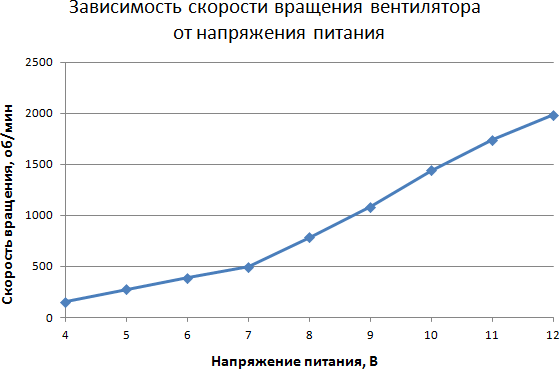

Этап 1. Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ-импульсов и/или напряжения питания


Как видно из приведенных графиков, минимальные и максимальные значения скорости вращения для разных типов управления у одной и той же модели кулера могут отличаться. У водяной системы охлаждения Fractal Design Kelvin S36 при управлении с помощью ШИМ вентилятор способен вращаться на минимальной скорости около 500 об/мин при коэффициенте заполнения 0%. В случае управления с помощью изменения напряжения питания минимальные обороты вентилятора составляют около 150 об/мин при напряжении 4 В.

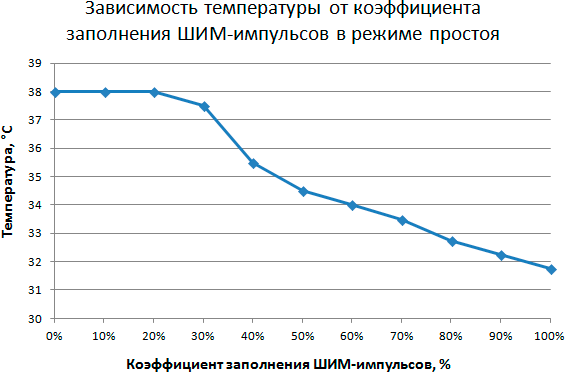

Этап 2. Определение зависимости температуры процессора в режиме простоя от коэффициента заполнения ШИМ-импульсов

При управлении кулером с помощью ШИМ-контроллера в этом тесте мы видим, что температура процессора колеблется от 31 до 38 °С. В случае управления вентилятором с помощью изменения напряжения питания СВО также успешно справляется с поставленной задачей, хотя температура на минимальных оборотах несколько выше.

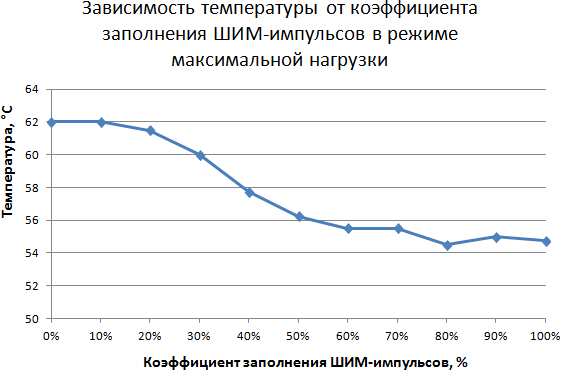

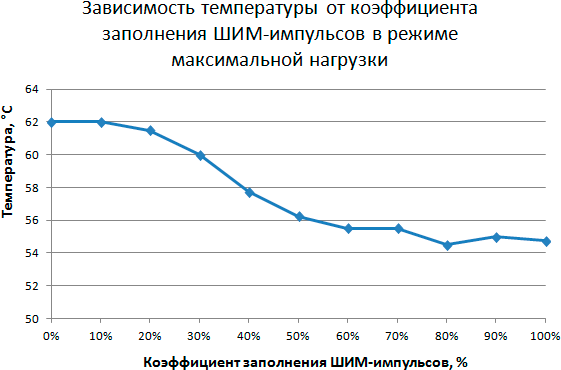

Этап 3. Определение зависимости температуры процессора при его полной загрузке от коэффициента заполнения ШИМ-импульсов

Как видно, в режиме максимальной нагрузки Kelvin S36 полностью справляется с охлаждением нашего процессора. При минимальной скорости вращения охлаждающего вентилятора температура ядер процессора стабилизируется на отметке 62 °С. Для водяной системы охлаждения это очень хороший результат, ведь при максимальных оборотах средняя температура ядер процессора не поднимается выше 55 °С.

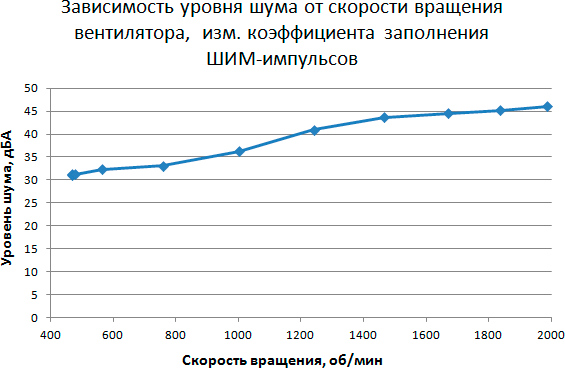

Этап 4. Определение уровня шума в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов

Уровень шума этой системы охлаждения достаточно высокий, причем даже на минимальных оборотах он составляет более 30 дБА. При управлении вентиляторами с помощью изменения напряжения питания скорость вращения вентиляторов ниже, а уровень шума немного меньше. Но в целом Kelvin S36 нельзя назвать тихой.

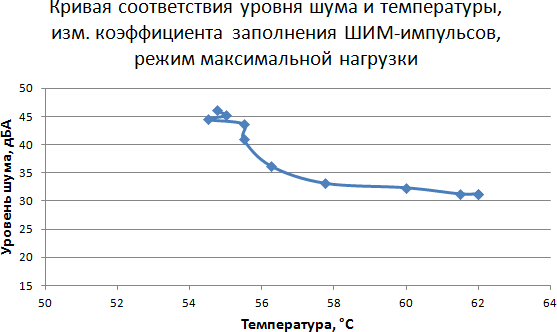

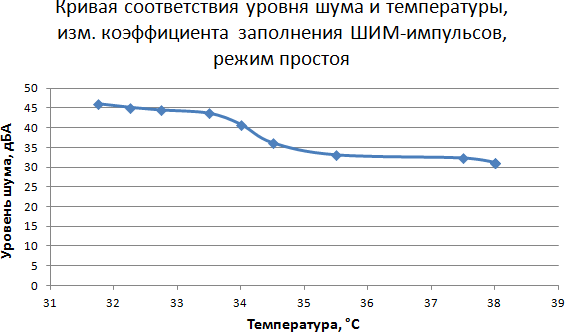

Этап 5. Построение кривой соответствия уровня шума и температуры в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов


Таким образом, получается, что данная система охлаждения в большей степени ориентирована на производительность. Она позволяет легко охладить процессоры с TDP 130 Вт, но при этом уровень шума во всем диапазоне оборотов вентиляторов будет высоким. Следует отметить, что отключение одного или двух вентиляторов снижает производительность системы.

Этапы 6 и 7. Определение напряжения питания, при котором вентилятор начинает свое вращение, и определение напряжения питания, ниже которого вентилятор прекращает свое вращение

Пусковое напряжение, В 4,2
Остановка крыльчатки, В 3,5

В этой модели используются неплохие фирменные вентиляторы; пусковое напряжение, при котором они начинают свое вращение, составляет 5,1 В. При этом остановка крыльчатки происходит после понижения напряжения до 3,9 В.

Выводы

Новая модель Fractal Design Kelvin S36 — это производительная трехсекционная система водяного охлаждения. Она ориентирована на охлаждение топовых процессоров с высоким TDP. Возможность расширения позволит, используя только штатный радиатор, охлаждать и другие компоненты ПК. По возможностям эта СВО не уступает воздушным системам и обеспечивает охлаждение процессоров с TDP 130 Вт. Увы, уровень шума из-за применения трех вентиляторов с высокой скоростью вращения у этой модели достаточно высокий, и назвать ее тихой нельзя. Массивный медный радиатор с универсальным и надежным креплением, а также практически бесшумная помпа с медным основанием, шум которой перекрывается установленным вентилятором — очевидные плюсы этой модели. К слабым сторонами системы охлаждения Kelvin S36 следует отнести высокий уровень шума, а также сравнительно высокую стоимость новинки, хотя однозначно насчет цены сказать сложно, так как на момент написания статьи ни одна из новых моделей серии Kelvin еще не появилась на российском рынке.
