Ликбез по системам охлаждения. Занятие второе: вентиляторы, технические нюансы


В современных технологиях охлаждения компьютеров вентиляторы играют ведущую роль. Будучи главным компонентом систем принудительного воздушного охлаждения, они находят применение в процессорных кулерах, охлаждающих устройствах для жестких дисков и видеокарт, компьютерных корпусах, блоках питания, периферийной технике и т.д. На нашем первом занятии мы уже проработали большую часть основополагающих моментов, относящихся к вентиляторам, разобрались с их фундаментальными параметрами, характеристиками и эксплуатационными свойствами. Сегодня мы вновь обратимся к этим устройствам, более подробно рассмотрим их с инженерно-технической точки зрения и постараемся не упустить из виду все важнейшие технические нюансы.

Строение и особенности функционирования вентиляторов

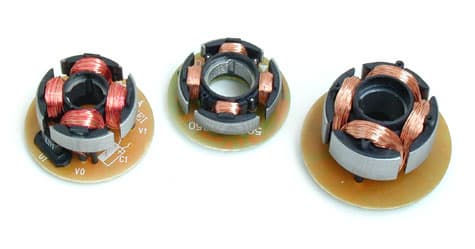

Современные вентиляторы постоянного тока строятся на одно- или двухфазовых вентильных двигателях. Собственно, сами эти двигатели можно условно разделить на две основные составляющие: схему управления и индукторную машину. Индукторная машина повсеместно представляет собой связку ротор-статор, где ротором является кольцевой постоянный магнит, а статором — четырехполюсный (гораздо реже — шестиполюсный) индуктор.

Ликбез по системам охлаждения. Занятие второе, фото 1

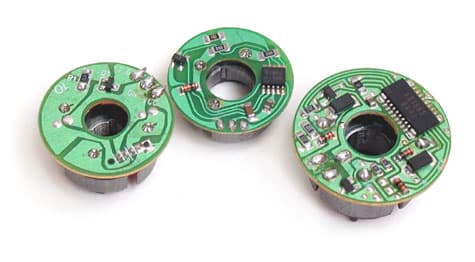

Что же касается схемы управления, то она реализуется производителями по-разному. Наиболее распространенный вариант основывается на использовании микросхемы-драйвера с интегрированным датчиком Холла (обычно используются микросхемы Analog Technology ATS276/277 или их клоны), которая осуществляет согласованную коммутацию фаз индуктора, позволяя последнему индуцировать вращающееся магнитное поле в пространстве статор-ротор и привести в движение ротор. Наряду с простыми схемами, в некоторых продвинутых вентиляторах могут применяться гораздо более сложные и многофункциональные микросхемы-драйверы, имеющие на борту тахометрический контроль, цепи защиты питающей сети и детектирования стопора крыльчатки (яркий пример — микросхема Sanyo LB1663). Но пока, к сожалению, подобные схемы управления не получили широкого признания среди производителей и являются скорее исключением, чем правилом.

Ликбез по системам охлаждения. Занятие второе, фото 2

Итак, с электродвигателем разобрались. Посмотрим теперь механическое обустройство вентилятора, а именно — его подшипники. Как уже было отмечено на предыдущем занятии, вал ротора (крыльчатки) может быть закреплен в корпусе вентилятора тремя способами:

  • подшипником скольжения
  • «комбинированным» подшипником (один подшипник скольжения, другой — качения)
  • двумя подшипниками качения

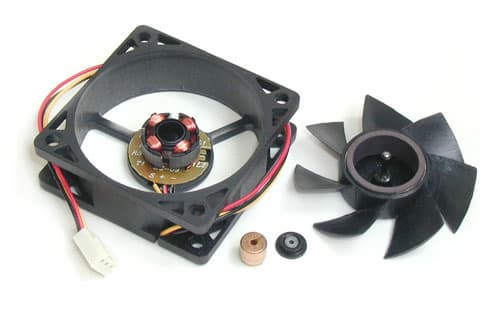

Начнем с подшипника скольжения. В недалеком прошлом этот подшипник пользовался немалой популярностью у производителей благодаря низкой себестоимости и относительно простой технологии «приготовления» вентиляторов на его основе. Действительно, эту конструкцию вряд ли можно назвать сложной: сам подшипник скольжения представляет собой примитивную бронзовую втулку, стальной вал ротора закрепляется в подшипнике с помощью пластикового стопорного кольца, дополнительно к этому втулка закупоривается двумя резиновыми прокладками (сальниками), нахлобученными на вал с каждого ее торца (сальники служат в качестве препятствия вытеканию смазки из зазора вал-подшипник).

Ликбез по системам охлаждения. Занятие второе, фото 3

На первый взгляд все выглядит вполне пристойно. Но если внимательно присмотреться к подшипнику скольжения, просто нельзя не заметить несколько серьезных недостатков, принижающих его в наших глазах.

Первый недостаток. Так как между внутренней поверхностью подшипника и валом имеется небольшой зазор, в процессе вращения вал крыльчатки «дребезжит» внутри подшипника (иными словами, наблюдаются биения вала). В результате он оказывает сильное абразивное действие на подшипник: в поперечном сечении отверстие подшипника приобретает форму эллипса вместо окружности (наблюдается так называемая эллипсность подшипника). В итоге вал начинает вращаться неустойчиво, весьма значительно повышается уровень шума (в спектре шума вентилятора появляются резкие импульсные всплески — скрипы, стуки и т.п.), а также увеличивается потребление мощности от питающей сети, что сопровождается ощутимым нагревом вентилятора. В случае дисбаланса крыльчатки все это может привести к быстрому разрушению подшипника и выходу вентилятора из строя.

Второй недостаток. Смазка в зазоре вал-подшипник имеет вредную привычку вытекать (несмотря на сальники и прочие предосторожности) из этого самого зазора. Как результат, трущаяся пара вал-подшипник начинает взаимодействовать «насухо», падает скорость вращения крыльчатки и существенно возрастает уровень шума.

Третий недостаток. Для предотвращения эллипсности подшипника и увеличения срока службы вентилятора зазор вал-подшипник стараются сократить. Однако при недостаточной (или некачественной) смазке внутри подшипника старт двигателя затрудняется, что приводит к росту потребления тока и увеличению рассеиваемой мощности (в запущенных случаях — к стопору крыльчатки и выходу вентилятора из строя). В конечном итоге, срок службы вентилятора никак не увеличивается, а наоборот, только сокращается.

Четвертый недостаток. Вентиляторы на подшипниках скольжения не способны надежно функционировать в условиях высокой температуры окружающей среды. Уже при температурах выше 50-60°C срок службы таких вентиляторов резко сокращается, и на практике не превышает 5 тыс. часов.

Все эти недостатки, сдобренные наплевательским отношением к качеству выпускаемых изделий со стороны некоторых «экономных» производителей, ставят под серьезное сомнение целесообразность применения вентиляторов на подшипниках скольжения в системах охлаждения компьютеров, где в первую очередь важна их надежность, а не солидные с виду технические характеристики. Такие вентиляторы, конечно, очень дешевы, чем обычно и привлекают незадачливых покупателей. Но, как известно, скупой платит дважды (а то и большее число раз). Ведь если речь заходит об отказе вентилятора процессорного кулера, то при определенном стечении обстоятельств пользователю придется приобретать не только новый вентилятор, но и новый процессор.

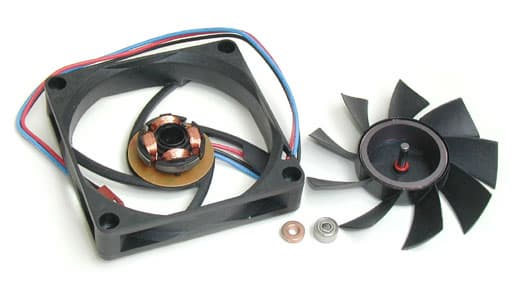

Теперь обратимся к «комбинированной» конструкции — симбиозу подшипника скольжения и подшипника качения.

Ликбез по системам охлаждения. Занятие второе, фото 4

Нельзя сказать, что такой «комбо-драйв» решает все проблемы, тем не менее, положительные сдвиги тут все-таки есть.

Во-первых, подшипник скольжения в такой конструкции играет лишь вспомогательную роль (выступает в качестве своеобразного шунта). Основная нагрузка ложится здесь уже на плечи шарикового подшипника. И так как трение качения меньше трения скольжения, старт двигателя облегчается, рассеваемая вентилятором мощность уменьшается.

Во-вторых, комбинированная конструкция менее восприимчива к весовому дисбалансу крыльчатки. Биения вала в значительной мере гасятся подшипником качения, и вероятность возникновения эллипсности втулки или ее механического разрушения сведена к минимуму (конечно, это имеет место только при условии соблюдения строгих технических норм на производстве и тщательном контроле качества готовых изделий).

Наконец, в третьих, «комбинированные» вентиляторы могут более или менее нормально функционировать даже в сложных эксплуатационных условиях (при высоких температурах окружающей среды и повышенной влажности воздуха).

Однако по-прежнему остается нерешенной принципиальная проблема утечки масла из зазора между валом и втулкой, которая может обернуться падением оборотов крыльчатки и повышением уровня шума, производимого вентилятором. В последнее время эту неприятность пытаются замять путем использования вязких или даже консистентных смазок. Но в некоторых изделиях это только усугубляет ситуацию: смазка все равно вытесняется из зазора, или, что еще хуже, загустевает с образованием твердых микрочастиц. В самых запущенных случаях вал просто заклинивает, и вентилятор выходит из строя.

Итак, в плане сегодняшнего занятия осталось рассмотрение еще одной конфигурации — вентилятора на двух подшипниках качения.

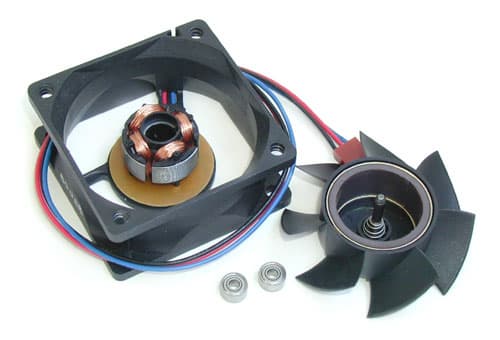

Ликбез по системам охлаждения. Занятие второе, фото 5

По правде говоря, такая конструкция тоже не является панацеей от всех бед, но как бы то ни было, вентиляторы на двух подшипниках качения можно смело зачислить в разряд предпочтительных и наиболее оптимальных решений для процессорных кулеров, блоков питания и компьютерных корпусов.

Главнейшее преимущество структуры из двух подшипников качения — это высокая надежность и долговечность вентиляторов на их основе. Два шарикоподшипника гармонично дополняют друг друга, обеспечивают легкий старт двигателя и устойчивое вращение крыльчатки. Потребляемая мощность у таких вентиляторов, как правило, ниже, чем у изделий на комбинированном подшипнике или подшипнике скольжения, что существенно облегчает тепловой режим и повышает надежность их функционирования. Ко всему прочему, вентиляторы на двух подшипниках качения нетребовательны к смазке, проблема утечки масла уничтожена в них как класс.

Второе главное преимущество — вентилятор на двух подшипниках качения представляет собой отлично сбалансированную конструкцию. Спиральная пружина, устанавливаемая на валу между первым подшипником и крыльчаткой, в значительной мере нейтрализует возможный дисбаланс ротора, а остаточные биения вала взаимно компенсируют два подшипника качения. Как результат, вентилятор стабильно функционирует практически в любом положении относительно вектора силы тяжести.

Наконец, третье главное преимущество — вентиляторы на двух подшипниках качения способны надежно и долговременно функционировать в условиях очень высоких температур окружающей среды (вплоть до 70-90°C)

Пожалуй, единственный серьезный недостаток таких вентиляторов — это их высокая стоимость. Но справедливости ради следует отметить, что в технологическом отношении высококачественные миниатюрные подшипники качения являются очень сложными и трудоемкими изделиями (стоимость одного высокоточного подшипника качения может достигать 3-5 долларов и даже выше, в то время как стоимость миниатюрного подшипника скольжения обычно не превышает 10 центов). Поэтому высокие цены, по которым предлагаются качественные вентиляторы — явление вполне объективное и неизбежное. Тут уж ничего не поделаешь. Как ни крути, здоровье компьютерной системы дороже.

Что ж, давайте на этой оптимистичной ноте завершим наши разборки с электромеханическими нюансами вентиляторов, и, собравшись с силами, сделаем последний рывок на сегодня — рассмотрим еще один важный технический нюанс, но уже аэродинамического плана.

Характеристическая кривая (расходная характеристика) вентилятора

На прошлом занятии мы уже рассмотрели одну из важнейших характеристик любого вентилятора — его производительность (так называемый расход). Этот параметр обязательно указывается в технических документах на вентиляторы и позволяет объективно оценить их эффективность. Однако, оперируя этими значениями, многие пользователи зачастую забывают, что указанная производительность на деле имеет место только в предельно идеализированной ситуации, когда вентилятор работает, так сказать, на открытом воздухе, и на пути воздушного потока нет никаких препятствий. В реальных эксплуатационных условиях вентилятор обязательно устанавливается в какой-либо системе, будь то компьютерный корпус, блок питания, радиатор, воздуховод и т.п. Совершенно очевидно, что все перечисленные объекты в значительной мере препятствуют движению воздушного потока, формируемого вентилятором (говоря по-научному, гидравлическое сопротивление рабочей сети вентилятора отлично от нуля). Как результат, реальная производительность вентилятора в конкретных эксплуатационных условиях может быть намного ниже тех значений объемной скорости воздушного потока, что обычно указаны на упаковках вентиляторов, процессорных кулеров и т.п.

Помимо производительности, любой вентилятор обладает еще одним важным аэродинамическим параметром — статическим давлением. Эта величина измеряется в дюймах (или миллиметрах) водяного столба и показывает разность между давлением воздушного потока, формируемого вентилятором и давлением в окружающей среде (атмосферным давлением).

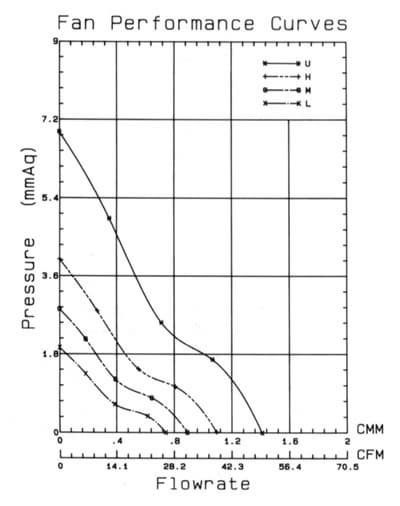

Существует четкая (однозначная) взаимосвязь между производительностью вентилятора и статическим давлением его воздушного потока. Она экспериментально определяется в лабораторных условиях (в специализированной барокамере) и носит название «характеристическая кривая» (в инженерно-технической практике — «расходная характеристика») вентилятора.

Ликбез по системам охлаждения. Занятие второе, фото 6

Две крайние точки этой кривой как раз и фигурируют в технических документах, публикуемых производителями. В качестве «статического давления» берется давление воздушного потока при его нулевой объемной скорости (нулевой производительности), т.е. когда вентилятор работает «вхолостую» (потока как такового нет вообще). Такой вариант развития событий наблюдается в том случае, если резистивное действие (гидравлическое сопротивление) тракта настолько велико, что вентилятор просто-напросто не может «протолкнуть» воздух в этот самый тракт. Надо отметить, что подобная ситуация в практике систем охлаждения компьютеров не встречается, но в других областях применения вентиляторов все-таки может иметь место.

Ну, а в качестве «производительности» берется объемная скорость потока при нулевом статическом давлении, т.е. когда вентилятор работает в полную силу и не испытывает никаких затруднений со стороны рабочего тракта (по сути этого тракта нет вообще). На практике такая ситуация принципиально неосуществима и может быть смоделирована только в специализированной барокамере, о которой говорилось выше.

Итак, на сегодня, пожалуй, уже достаточно. На нашем следующем занятии мы продолжим разговор о расходной характеристике вентиляторов и подробно разберем вопросы ее практического применения. Спасибо за внимание и до встречи!
