MSI Dual Net Card

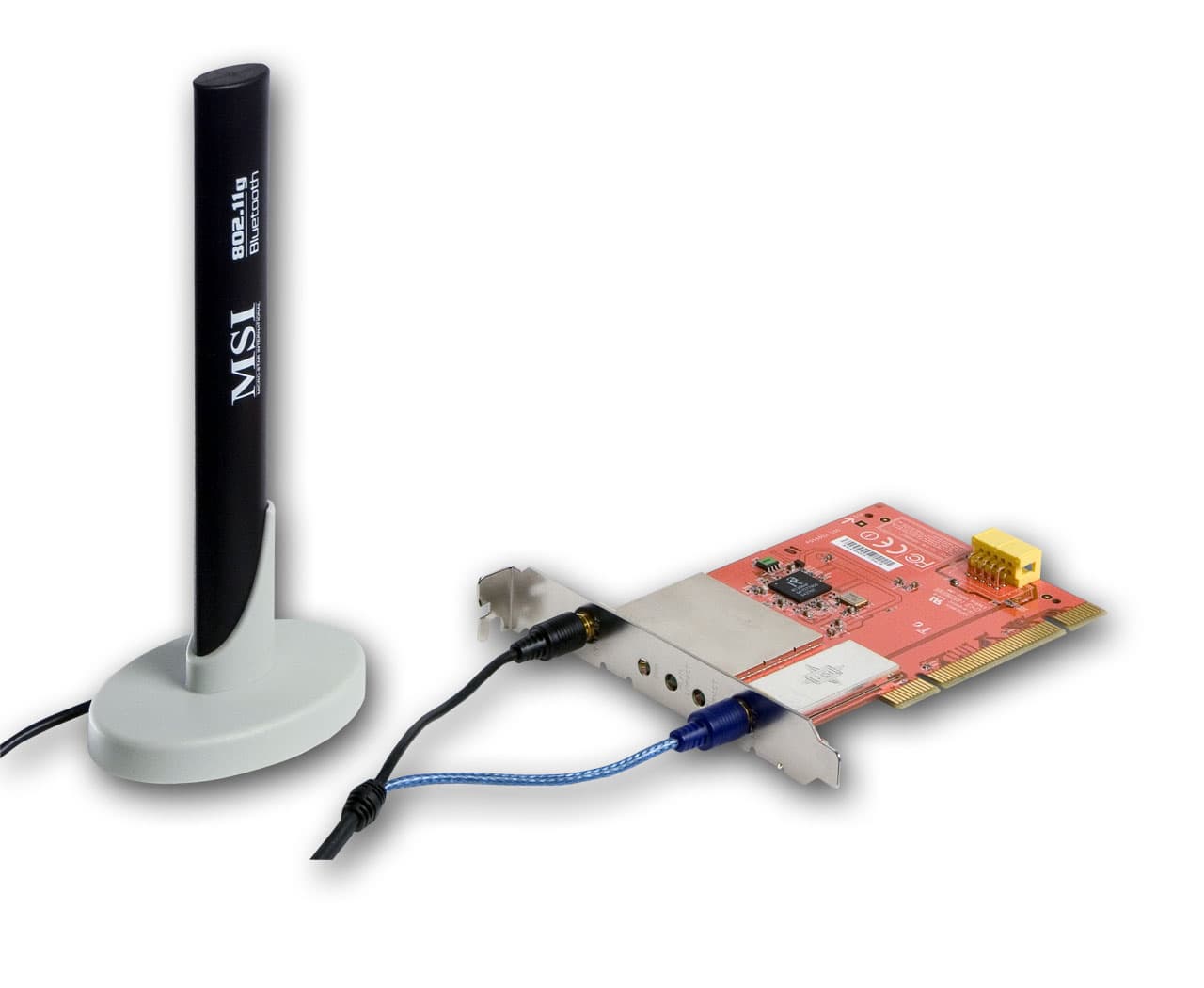

Компания MSI продолжает традицию привлечения покупателей посредством вкладывания различных бонусов в комплект поставки своих топовых продуктов. В данном случае речь идет о беспроводной карте Dual Net Card, идущей в комплекте с материнской платой MSI P4N Diamond.

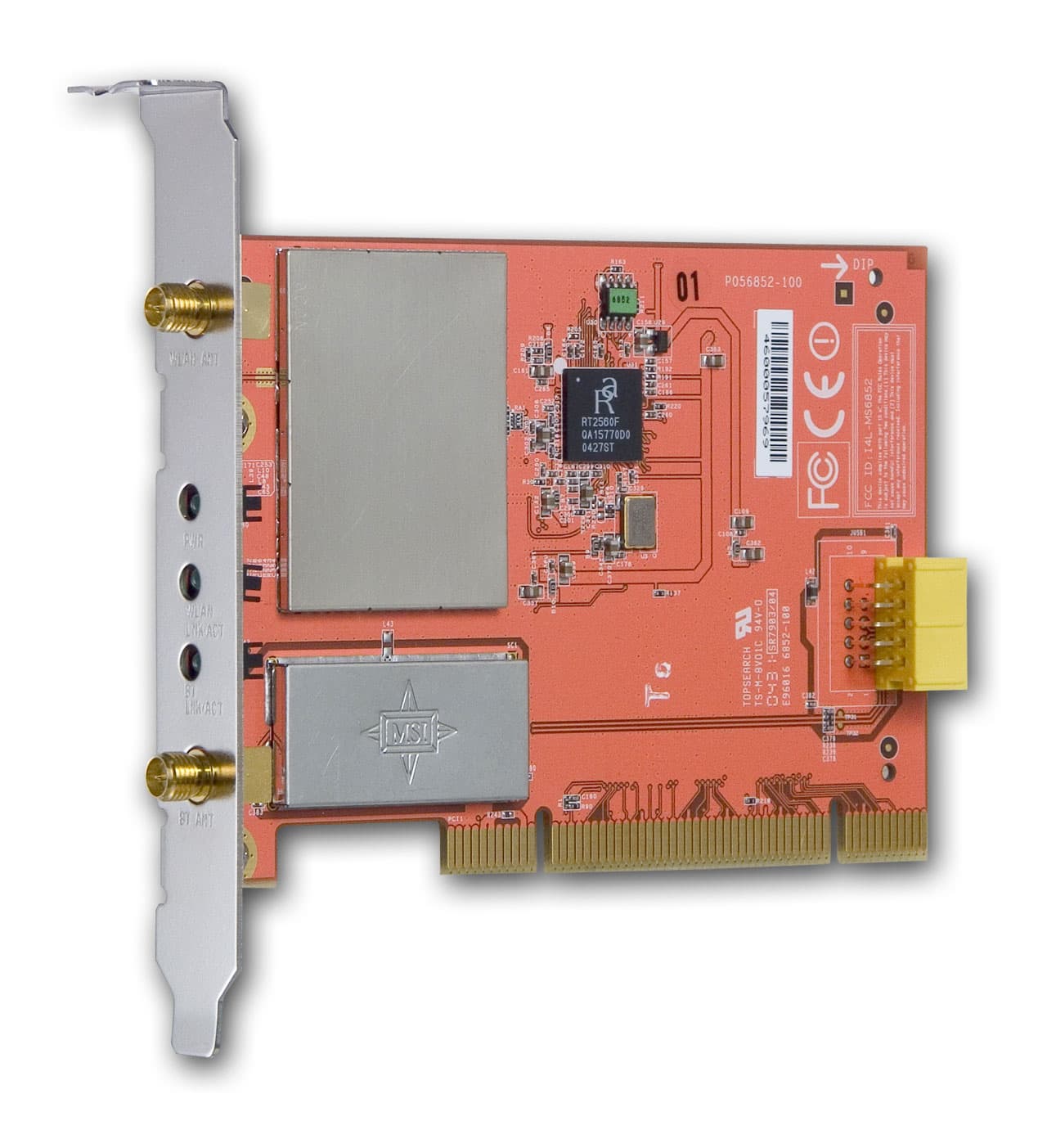

Слово "dual" в названии сетевого адаптера не случайно — на карте распаяны целых два беспроводных адаптера — 802.11g и Bluetooth 1.2.

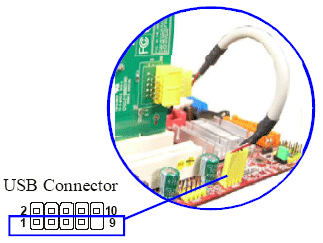

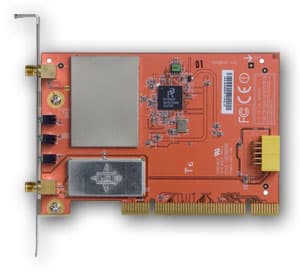

Собственно, bluetooth адаптер реализован довольно хитро — оранжевый разъем с края карты не что иное, как usb-коннектор, который с помощью кабеля, идущего в комплекте, подсоединяется к соответствующему разъему на материнской плате:



Таким образом, на WiFi плату добавлен обычный USB Bluetooth адаптер, но зато теперь можно называть полученный продукт "Dual Net Card". Что только не сделаешь ради маркетинга :)

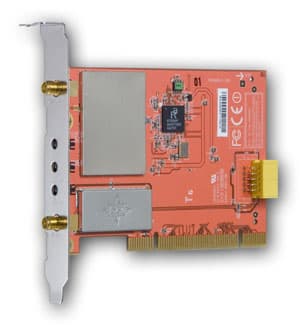

На задней панели платы расположены три индикатора

  • PWR — питание;
  • WLAN Link/Act — активность 802.11g адаптера;
  • Bluetooth Link/Act — активность Bluetooth адаптера

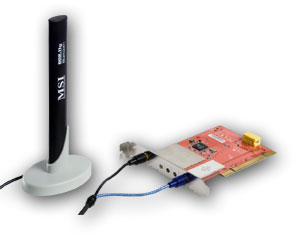

А так же два коннектора для внешних антенн соответствующих устройств. Интересно отметить, что эти антенны смонтированы в одном корпусе, и даже кабели, изначально идущие по отдельности от разъемов адаптера, сантиметров через десять сливаются в один (вероятно все же, что кабелей остается два, но в одной внешней оболочке). Возможно также, что антенна всего одна (так как частоты работы Bluetooth и WiFi совпадают), но сколько их там в действительности, известно лишь производителю (судя по толщине внешнего пластикового корпуса — все же две).

Тем не менее, никто не мешает заменить (по крайне мере это касается 802.11g адаптера) антенну на другую, с большим коэффициентом усиления.

Комплектация

О комплекте поставки говорить сложно, так как сама карта является бонусом к материнской плате. Поэтому перечислю лишь то, что непосредственно относится к рассматриваемому устройству:

  • сам адаптер;
  • антенна к нему;
  • USB кабель-переходник;
  • драйвера и pdf-файл с документацией, находящиеся на диске с остальными драйверами к материнской плате



Спецификации.



Интерфейсы:

  • 32bit PCI 2.2 (3.3V) (для WiFi)
  • USB 1.1 (для Bluetooth)
  • Wireless:
    • IEEE 802.11g/b
    • Bluetooth

Скорости передачи:

  • IEEE 802.11b:
    • CCK: 11 and 5,5Mbps
    • DQPSK: 2Mbps
    • DBPSK: 1Mbps
  • IEEE 802.11g:
    • OFDM: 54, 48, 36, 24, 18, 12, 9, 6Mbps
  • Bluetooth: ~723 Kbps

Антенны:

  • одна внешняя (возможно, по одной(?) на каждый адаптер), есть возможность подключения других внешних антенн

Чувствительность приемника:

  • /данные отсутствуют/

Мощность передатчика:

  • 802.11g/b (максимальная?): 16dBm
  • Bluetooth (максимальная): 4dBm

Поддерживаемые частоты/каналы:

  • 802.11g/b: 2,4 ~ 2,4835 GHz (14 каналов)
  • Bluetooth: 2,4 ~ 2,4835 GHz

Возможность 802.11g/b Software AP: да

Драйверы:

  • Windows 98SE/ME/2000/XP

Безопасность (802.11g/b):

  • 64/128 бит WEP
  • WPA with TKIP

Индикаторы: Power, WLAN Link/Activity, Bluetooth Link/Activity

Схемотехника адаптера

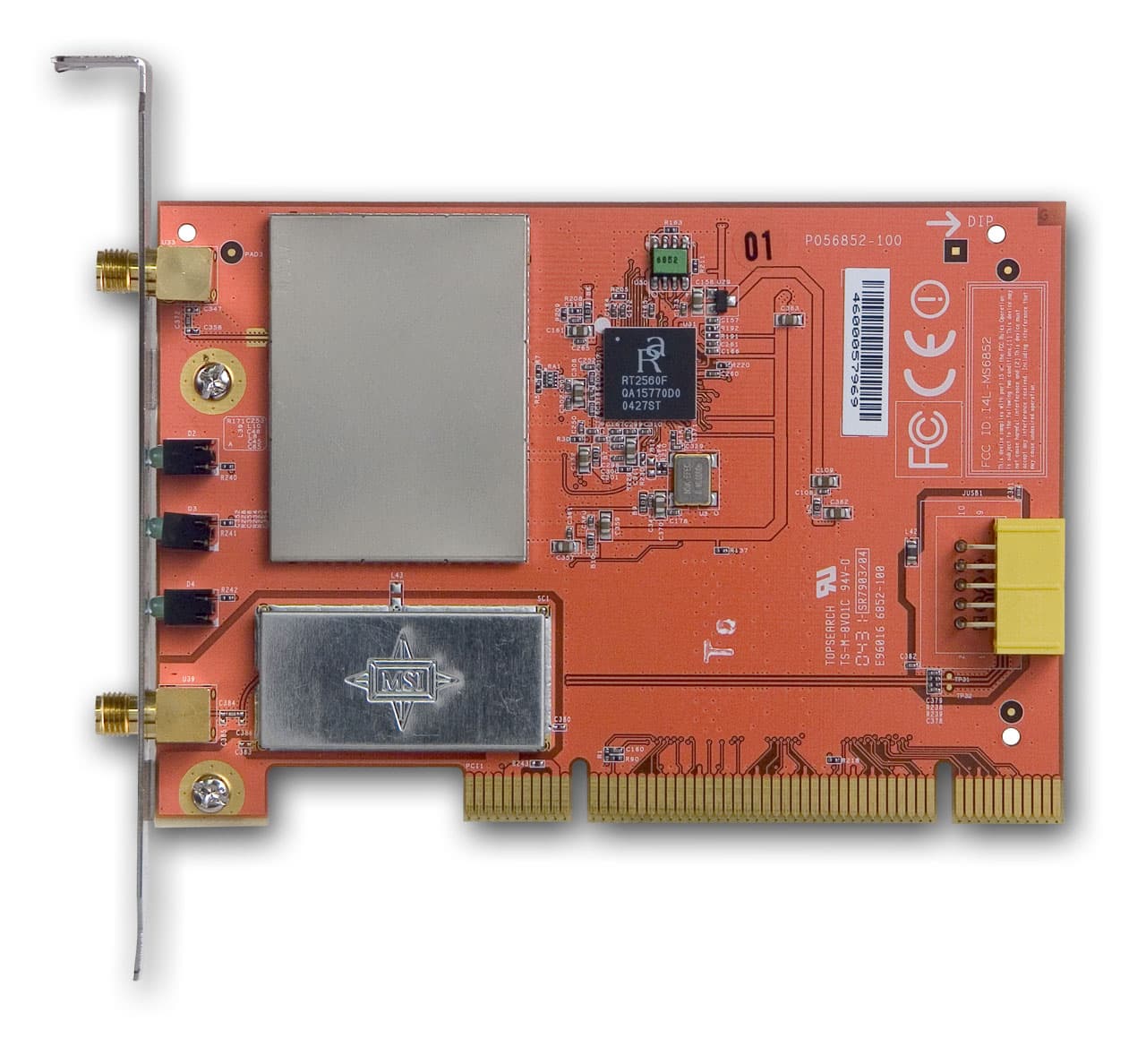

 Адаптер (точнее его 802.11g/b составляющая) базируются на процессоре Realtek RT2560F. Карта на этом процессоре уже рассматривалась нами — Gigabyte GN-WPKG. Если убрать Bluetooth составляющую, мы как раз получим карту, подобную GN-WPKG со всеми ее плюсами (например, поддержкой адаптеров на этом процессоре в операционных системах Linux).

Конфигурирование

WiFi адаптер можно настроить с помощью Windows Zero Configuration утилиты или используя собственный интерфейс от MSI, ставящийся с драйверами.

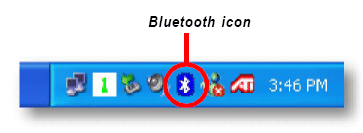

Bluetooth адаптер конфигурируется с помощью знакомого интерфейса, поставляющегося практически со всеми USB Bluetooth адаптерами:

Тестирование

Нашему разделу интересна как раз 802.11g/b составляющая комбо-адаптера Dual Net Card. Но так как карта на процессоре Realtek RT2560F уже была протестирована, то со скоростными характеристиками можно ознакомиться по этой ссылке:

  • тестирование беспроводного адаптера Gigabyte GN-WPKG.

Доступность

В отличие от той же GN-WPKG, которую можно было найти в продаже отдельно (не в комплекте с топ моделями материнских плат), MSI Dual Net Card в отдельной продаже обнаружить не удалось. Приводить же общую цену полного комплекта (с материнской платой) смысла не вижу.

Выводы

Нормальная комбокарта без явных минусов. Единственное, на что стоит обратить внимание — для работы bluetooth составляющей, адаптер занимает один из usb-портов материнской платы, то есть PCI-слота для работы всех компонентов MSI Dual Net Card не достаточно.

Плюсы :

  • Внешняя съемная антенна
  • Поддержка 802.11g/b адаптера в Linux

Минусы:

  • Скорость работы 802.11g/b чуть меньше ожидаемой
