KVM Raritan SwitchMan SW2-USB-COMBO

Простое решение от маститого производителя




В этой статье познакомимся с простейшей настольной моделью переключателя консоли от американской фирмы с богатой и славной историей, решения которой (по её заявлению) установлены в более чем 50 тысячах датацентров. Итак, компания Raritan основана в 1985 году и специализируется именно на, грубо говоря, KVM, а точнее — на решениях для интегрированного управления множеством компьютеров из единой точки входа. В ассортименте продукции присутствуют как совсем простые модели, так и очень сложные и мощные, предназначенные для одновременного контроля сотен территориально распределённых серверов. Причём центр тяжести смещён именно в сторону последних, но продуктовая линейка наполнена равномерно для любого размера бизнеса.

Штаб-квартира находится в США, город Somerset, NJ, подразделение OEM-разработок (R&D) в Германии, Zwickau. Через 38 представительств продажи ведутся в 76 странах мира, список клиентуры впечатляет наличием государственных учреждений и компаний из первой двадцатки мира высоких технологий. В целом можно сказать, что для управления серверами в количестве более сотни решения от Raritan — стандарт de facto.

В рамках нашего движения от простого к сложному начнём с простейшей модели, предназначенной для управления двумя компьютерами с интерфейсом клавиатуры и мыши PS/2 при помощи мыши и клавиатуры с интерфейсом USB. Видеостандарт — VGA. Кроме того коммутируется USB 2.0 хаб на 2 устройства и по 2 стереоканала звука на каждый системный блок. Фокус консоли, USB и звука переключается по разным ПК независимо друг от друга. В ассортименте предложений компании имеется аналогичный KVM на 4 системных блока. Теперь подробнее.

Технические характеристики устройства:

  • Управление двумя PS/2 компьютерами с помощью одного VGA монитора, мыши и клавиатуры с интерфейсом USB, независимое переключение USB 2.0 хаба, стереоколонок и стереомикрофона
  • Один компьютер может управляться с консоли в то время, когда аудиопотоки идут с другого компьютера, а по USB периферия подключена к любому из них
  • Коммутация при помощи клавиатурных последовательностей и кнопок на передней панели устройства, отдельных для консоли и хаба
  • Индикация подключённой консоли, активной консоли и USB на устройстве при помощи двух светодиодов на канал и звукового сигнала (отключаемого) в момент переключения
  • Кабели длиной 1,8 метра для подключения системных блоков, доступны для заказа также длиной 3 метра
  • Поддерживаются разрешения экрана до 1920×1440@75 Гц
  • Полная совместимость со стандартом USB 2.0 Full Speed
  • Поддержка ограниченного списка мышей и клавиатур
  • Автоопределение активного подключения
  • Совместимо с операционными системами: WIN 98, WIN ME, WIN 2K, WIN 2003, WIN XP, WIN Vista и Mac OS 8.6/9/10
  • Полная эмуляция клавиатуры в BIOS, а также для всех поддерживаемых ОС
  • Разъём для дополнительного питания, 5 В, адаптер в комплекте на 2,5 А, работоспособно без дополнительного питания
  • Рабочий диапазон температур 0…+40°С, влажность до 80%
  • Стальной корпус 184×123×45 мм, вес 720 г.

Комплект поставки

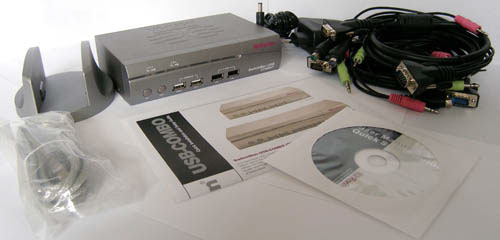

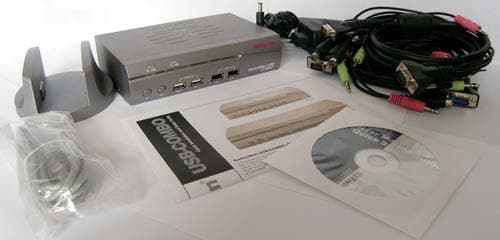

Состоит из самого устройства, подставки для вертикальной его установки, блока питания, двух кабелей для подключения к ПК длиной 1,8 м, двух отдельных кабелей USB, инструкции по установке и эксплуатации, рекламной брошюры и CD с документацией. Русского варианта описания нет. Всё это в небольшой (для данного комплекта) упаковке в голубых тонах с изображением и описанием продукта.

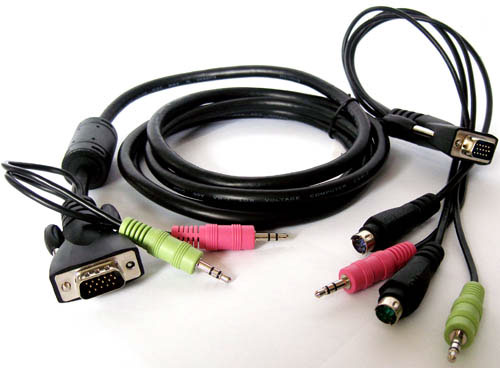

Кабель единый, со стороны KVM ферритовый фильтр, разъём, похожий на d-Sub и отходящие от него два аудиоджека на коротких отростках. Со стороны ПК разъём VGA, от него на двадцатисантиметровых проводках два аудиоразъёма и два PS/2.

Знакомство

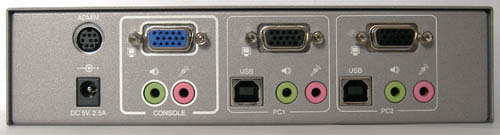

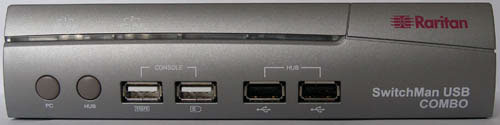

Продолговатая металлическая коробка, на пластиковой лицевой стороне две кнопки для переключения консоли и USB и четыре USB разъёма: два для клавиатуры и мыши и два для хаба. Остальные разъёмы для коммутации устройств находятся на задней панели. Кроме того, там вход для блока питания и нестандартное гнездо с подписью «Admin», нигде не документированное в рамках описания данной модели. По информации производителя, предназначено для сервисных функций, прежде всего для прошивки микропрограммы, кабель для подключения к последовательному порту ПК доступен как опция.

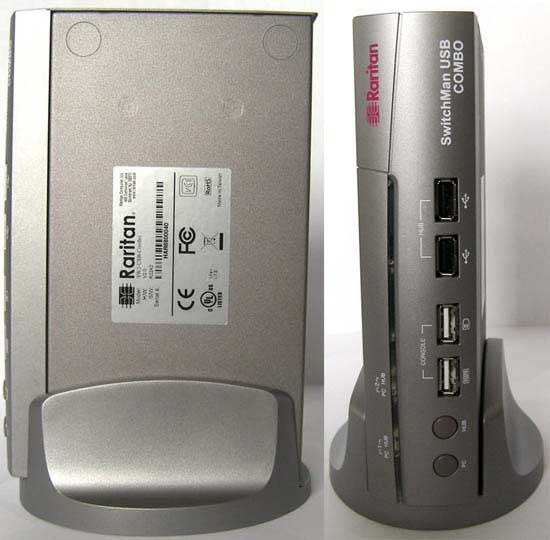

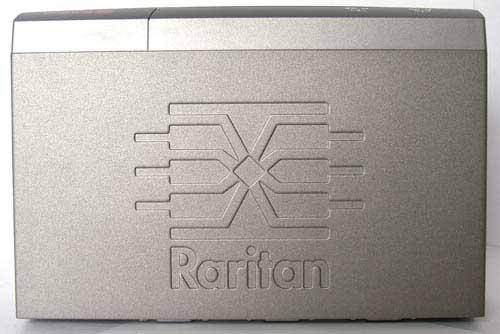

Размер с большой модем, для горизонтального размещения есть площадки для самоклеящихся ножек, ножки в комплекте. Для вертикального — подставка, мне так больше понравилось, занимает меньше места на столе и удобен доступ к кнопкам. Только вот подключение клавиатуры с мышью спереди несколько мешает. На верхней крышке красивый иероглиф — логотип компании и её название. Самый спорный момент — цвет устройства. Золотисто-коричневый переливающийся оттенок серого красив, но подобрать ему пару в стане компьютерной периферии крайне затруднительно…

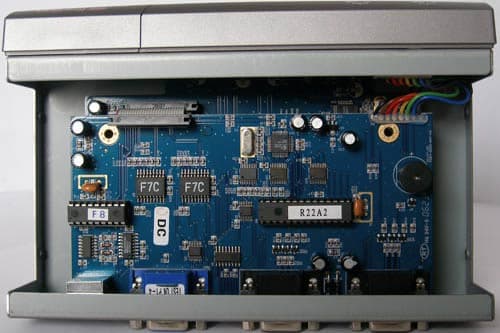

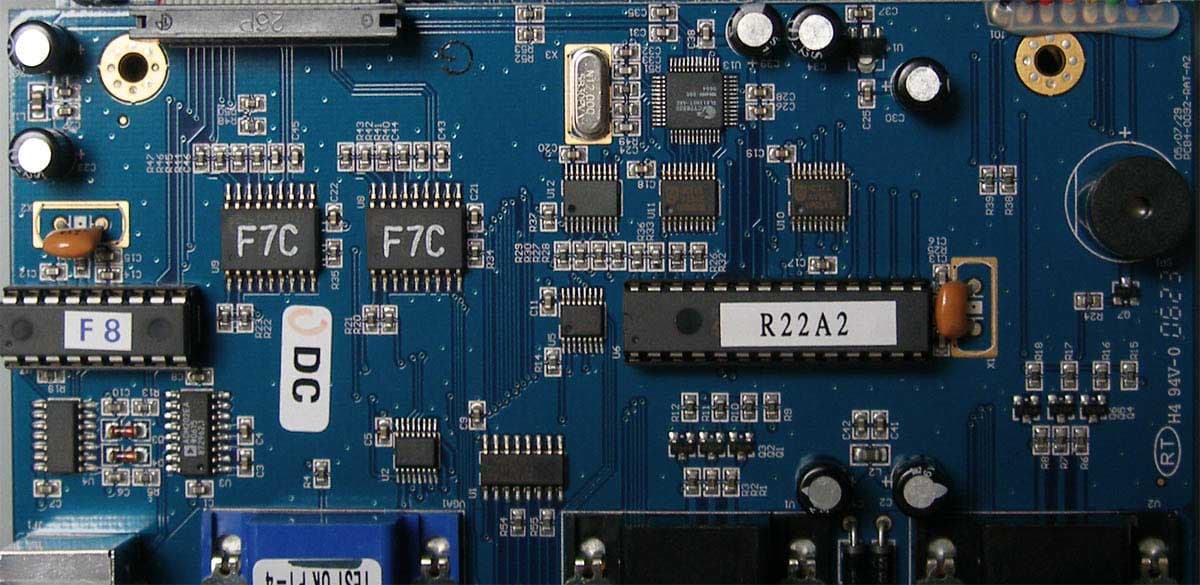

Устройство легко разбирается (и так же легко и без потерь собирается обратно), поэтому удалось рассмотреть его внутренний мир. Монтаж на двух печатных платах, в корпусе они размещены просторно и не должны перегреваться. На верхней в основном электронные коммутаторы для VGA, маркировка без микроскопа не видна, но все они от Philips. На двух больших микросхемах даже после удаления наклеек маркировку разобрать не удалось, но скорее всего, это управляющие ASIC собственного или заказного производства, а искать документацию к таким процессорам, не продаваемым на открытом рынке, обычно бессмысленно. В пользу этой версии говорит то, что начинается маркировка с букв PIC, что означает программируемый контроллер (по ссылке картинка 124 КБ).

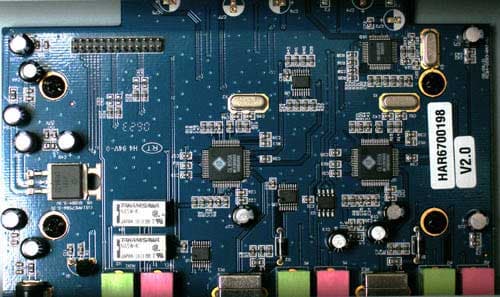

На нижней два интегрированных с RISC-процессором USB 2.0 хаба от Genesys Logic GL850 A, которые скорее всего ответственны и за консоль, и за хаб. Также два реле Takamisawa NA5 W-K, коммутирующие звуковые тракты. Из-за них при переключении каналов и начальной загрузке из колонок слышны щелчки. А ещё электронные коммутаторы от Philips и конденсаторы для буферизации интерфейсов. На маленькой плате за передней панелью — кнопки и светодиоды. Монтаж аккуратный, платы соединены гибкими шлейфами.

Эксплуатация

После подключения кабелей устройство готово к работе. Переключение между каналами происходит почти без задержки. Переключение USB и консоли отдельными кнопками удобно, но надо было ещё для звука предусмотреть кнопку и индикацию. Светодиоды также раздельно показывают подключённую консоль синим (тускло), активную консоль (ярко) и активный порт USB зелёным. Ярко — значить сильно ярко, с засветкой всей полупрозрачной вставки и в тёмное время суток глазам не очень приятно. В придачу при выключении всех присоединённых ПК один светодиод начинает тревожно мигать, так что дома после выключения компьютеров придётся отключать коммутатор из сети выдёргиванием вилки, кнопки для этого не предусмотрено. Но блок питания можно и не использовать совсем, тогда при выключении ПК диоды гаснут все. Хватит ли при этом тока в портах USB для зарядки, к примеру, плеера или видеокамеры — надо смотреть в каждом случае отдельно.

Список поддерживаемых мышей и клавиатур очень ограничен, модели там содержатся, мягко говоря, не новые. Но если не пользоваться дополнительными кнопками, то ничего страшного не произойдёт и при подключении нового оборудования. А вот если пользоваться, то KVM зависает. Управление выключается, курсор медленно и тоскливо бежит слева направо по мерцающему экрану. Помогает выдернуть и снова вставить разъём мыши или клавиатуры, при этом происходит что-то типа перезагрузки. Может для этого и вынесены на переднюю панель их гнёзда? Кстати, я теперь точно знаю, что клавиши, назначенные через драйвер клавиатуры для Copy/Paste генерируют не Ctrl+C/Ctrl+V, а HID-событие… ;-)

Не порадовала и частота опроса подключённой через коммутатор периферии, всего 55 Гц. Это заметно даже по сниженной скорости генерации символов при удержании нажатой клавише, не говоря уже о точности и скорости перемещения мыши. Связано оно скорее всего с трансформацией интерфейса USB в PS/2, но вот у Aten CS-1734a a таких неприятностей не было.

Конечно же рассматриваемая модель достаточно старая (последнее обновление списка совместимой периферии от января 2005 года), но всё ещё актуальная, замены ей нет и произведена она в сентябре прошлого года.

Тестовый стенд

Состоял из монитора RoverScan Maxima 175 (MVA) со встроенным звуком, интегрированного звука на материнских платах, видеокарты Radeon 9000 Pro от Gigabyte, клавиатуры Microsoft Natural Ergonomic Keyboard 4000 v1.0 , мышей Microsoft IntelliMouse Explorer v1.0 и Logitech M-BD69 USB. А также некоторого количества ПК и серверов под управлением Windows от 98 SE через все промежуточные версии до Vista.

Для проверки качества дополнительно был использован домашний компьютер:

KVM эксплуатировался на рабочем месте в обычном режиме неделю. Деградации звука на слух не выявлено, за исключением вышеупомянутых щелчков при переключении каналов и включении. Клавиатуры и мыши, не состоящие в списке рекомендованных, функционировали в ограниченном объёме, рекомендованных клавиатур найти не удалось, а вот мыши работали без проблем. Мониторы определялись автоматически при подключении, снижения качества изображения при подключении по VGA отмечено не было. Хаб USB работал на полной скорости интерфейса и показал полную совместимость со всем использованным оборудованием.

Управление

Осуществляется при помощи кнопок на передней панели и клавиатурных последовательностей. В любом случае активная консоль и USB обозначаются светодиодами, при любом действии разнообразно попискивает динамик (можно отключить). Подход к управлению похож на Aten, но отличается, мне показался проще и понравился больше. Основное отличие заключается в том, что не надо жать на <Enter> для завершения команды. Также больше настроек. Когда я сказал, что кнопками на передней панели нельзя переключать аудиоканалы отдельно от консоли, то был не совсем прав. То есть отдельной кнопки нет, но управлять можно. Для этого надо сначала «отвязать» звук от консоли клавишами <Scroll Lock> <Scroll Lock> <U>. После этого, если при нажатой клавише переключения консоли кратко нажать клавишу переключения USB, то фокус звука сместится на другой ПК и соответствующий синий светодиод кратко мигнёт. Выглядит сложно, использовать просто. Полное описание клавиатурных команд содержится в руководстве пользователя.

Выводы

Устройство красивое и качественное, достаточно удобное и функциональное, вот только ограниченный список поддерживаемых манипуляторов заставляют его выглядеть анахронизмом. А полная поддержка интерфейса PS/2 и USB 2.0 очень радует, как и качество видеосигнала.

Достоинства

  • Отличный прочный металлический корпус приятного дизайна, можно разместить горизонтально и вертикально
  • Прекрасная реализация интерфейса VGA
  • Раздельная коммутация консоли, двухканального стерео сигнала, двухпортового USB 2.0 хаба
  • Управление с клавиатуры и кнопками на устройстве с индикацией активного канала
  • Один кабель до разъёма VGA — уменьшает путаницу под столом (или на столе)
  • Наличие под заказ кабелей длиной 1,8 и 3 метра
  • Работает без дополнительного питания, но возможно его подключение
  • Качественные микросхемы, качественный монтаж

Недостатки

  • Очень малый список совместимых клавиатур и мышей, мультимедийных клавиатур всего две
  • Невозможность использования стандартных кабелей вместо комплектных
  • Низкая частота опроса периферии
  • Щелчки при коммутации звука

Особенности

  • Затейливое цветовое решение
  • Модель достаточно старая

Рекомендации производителю

Было бы неплохо увидеть новую модель для нижнего ценового сегмента от столь уважаемого производителя. Или линейку моделей для двух и четырёх ПК с различным набором функциональности. Только вот мне почему-то кажется, что этот сектор рынка для Raritan не очень интересен и освоен просто для полноты ассортимента.

Варианты использования

Возможно на рабочем месте техника и системного администратора, где требуется поддержка интерфейсов VGA и PS/2, которыми в большинстве своём оснащены серверы и офисные машины; или для домашнего применения, но надо смотреть варианты по цене и чётко представлять себе их функциональность при выборе.

В серверную комнату не позиционируется, что совершенно правильно.

Доступность устройства на текуший момент времени: Н/Д(1)



Переключатель для тестирования предоставлен компанией Ниеншанц-Автоматика
