KVM Aten CS-1734a

Хорошая «рабочая лошадка»

Ещё один персональный KVM среднего ценового диапазона, на первый взгляд лишённый каких-либо интересных особенностей, простая «рабочая лошадка». Однако при ближайшем рассмотрении раскрываются полезные свойства.

Рекомендую перед прочтением этой статьи ознакомиться с двумя предшествующими, в которых среди прочего рассмотрены и общие вопросы использования KVM, и особенности приборов производства Aten:

  1. Персональный двухпортовый KVM ATEN CS-62B
  2. KVM Aten CS-1764: DVI и не только

CS-1734a — четырёхпортовый переключатель консоли, предназначенный для использования с клавиатурой и мышью с USB подключением и монитором и видеокартами с интерфейсом VGA. Кроме того, коммутируется USB хаб на 2 устройства и по 2 стереоканала звука на каждый системный блок. Фокус консоли, USB и звука переключается по разным ПК независимо друг от друга. В ассортименте предложений компании имеется аналогичный KVM на 2 системных блока. Теперь подробнее.

Технические характеристики устройства

  • Управление 4 компьютерами с помощью одного VGA монитора, мыши и клавиатуры с интерфейсом USB, независимое переключение USB хаба, стереоколонок и стереомикрофона
  • Один компьютер может управляться с консоли в то время, когда аудиопотоки идут с другого компьютера, а по USB периферия подключена к третьему
  • Коммутация при помощи клавиатурных последовательностей и кнопок на передней панели устройства
  • Индикация подключённой консоли, активной консоли и USB на устройстве при помощи двух светодиодов и звукового сигнала (отключаемого) в момент переключения
  • Кабели длиной 1,8 метра для подключения системных блоков, доступны для заказа также длиной 1,2, 3, 4 и 5 метров с интерфейсом USB либо PS/2 для каждой длины
  • Поддерживаются разрешения экрана до 2048×1536, стандарт получения данных от монитора видеокартой DDC2B
  • Полная совместимость со стандартом USB 1.1, поддержка скоростей 1,5/12 Мб/с
  • Поддержка MS Intellimouse (полная) и поддержка колёсика скроллинга на большинстве существующих моделей мышей
  • Автоопределение активного подключения
  • Совместимо с операционными системами: DOS, WIN 98, WIN ME, WIN NT, WIN 2K, WIN 2003, WIN XP, WIN Vista, LINUX, Mac OS 8.6/9/10 и SUN Solaris 8/9
  • Полная эмуляция клавиатуры для большинства современных BIOS при USB подключении и всех BIOS при PS/2 подключении, а также для всех поддерживаемых ОС
  • Возможность обновления микропрограммы для поддержки новых типов мышей и клавиатур и, возможно, новых ОС
  • Разъём для дополнительного питания, 5 В, адаптер в комплект не входит, максимальное энергопотребление 1280 мА
  • Рабочий диапазон температур 0…+50°C, влажность до 80%
  • Стальной корпус 85×55×210 мм, вес 700 г.

Комплект поставки

Состоит из самого устройства, четырёх кабелей для подключения к ПК длиной 1,8 м с интерфейсом USB, шнурка для обновления микропрограммы, инструкции по установке и эксплуатации (краткой и более подробной), рекламной брошюры. Русского варианта описания нет.

Всё это в небольшой (для данного комплекта) красочной упаковке с изображением и описанием продукта. По заказу поставщик быстро предоставил 2 кабеля длиной 1,8 метра с интерфейсом подключения к ПК PS/2.

Кабель для прошивки ПЗУ с одной стороны оснащён обычным разъёмом для COM порта, а с другой — RJ-11, для которого имеется гнездо на задней панели.

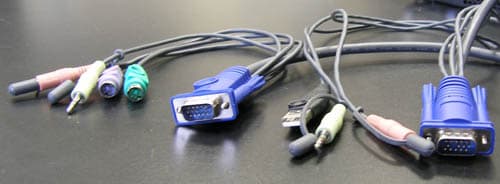

Кабели для подключения ПК содержат на стороне, подключаемой к KVM стандартный разъём VGA (d-Sub) и 2 стереоджека, а на стороне ПК ещё или USB разъём, или 2 коннектора PS/2, в зависимости от модификации. Таким образом использования стандартных кабелей невозможно, придётся применять фирменные. Провода средней толщины, все сигналы «живут в одном доме», однако на качестве это не сказывается.

Знакомство

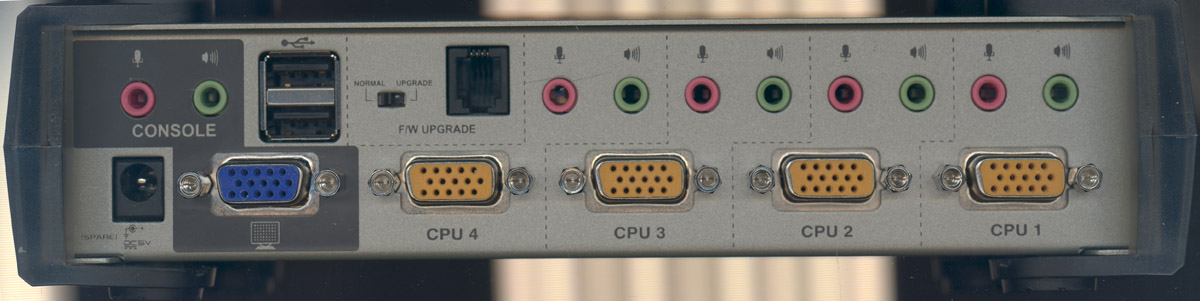

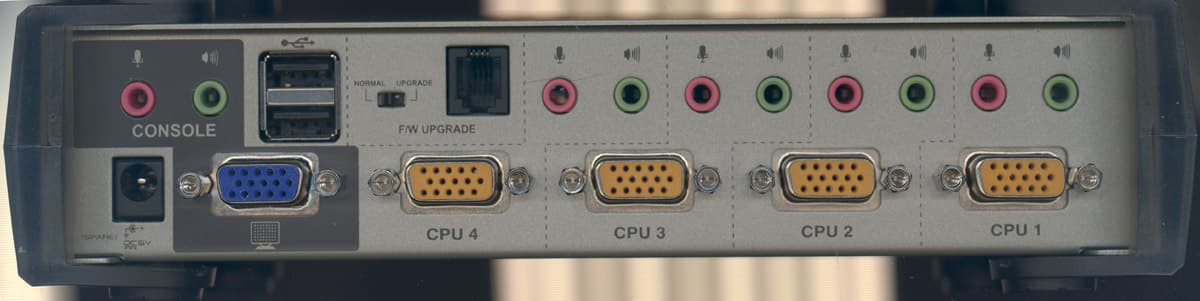

Продолговатая металлическая коробка, на лицевой стороне 4 кнопки для переключения каналов и 2 USB разъёма для клавиатуры и мыши. Остальные разъёмы для коммутации устройств находятся на задней панели. Кроме того там же гнездо для кабеля питания и перепрошивки ПЗУ, рядом с ним переключатель для перевода устройства в режим апгрейда (по ссылке картинка 114 КБ).

По бокам — накладки из качественной резины, крепятся сверху на штифты, снизу на винты. Получаются по 4 ножки с каждой стороны, которые никогда не дадут переключателю скользить и самортизируют удар при падении на них. По снятию накладок высота устройства составляет 1U, что позволит разместить его в серверной стойке. Такой дизайн — фирменный внешний вид одной из линеек KVM Aten.

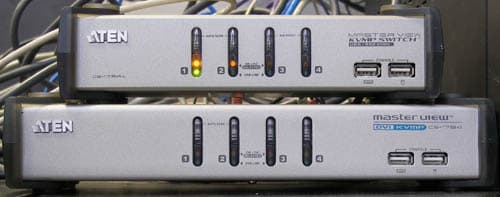

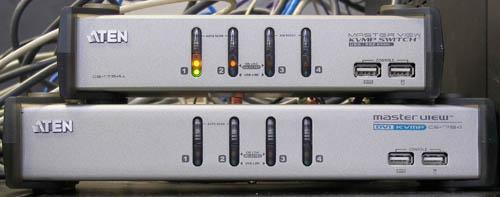

Ширина именно этого переключателя ровно половина от 19", и 2 таких устройства можно разместить рядом на полке. Кроме того, если поставить его на CS-1764, одев на обе модели резиновые накладки, то получится красивая и устойчивая конструкция.

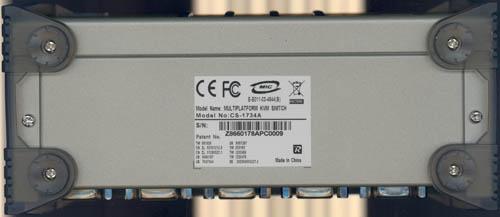

На нижней поверхности этикетка с информацией о производителе, модели, месте изготовления и т.д. Видно все 6 крепёжных винтов, сверху ещё 4 штифта — и всё.

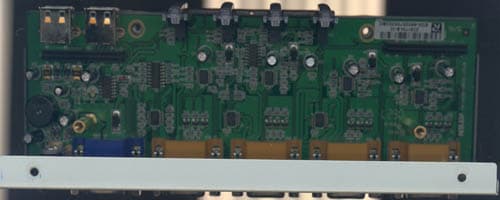

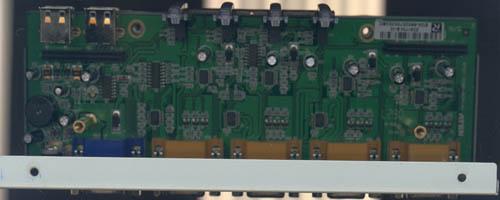

Устройство легко разбирается (и так же легко и без потерь собирается обратно), поэтому удалось рассмотреть его внутренний мир. Монтаж на двух печатных платах, в корпусе они размещены просторно и не должны перегреваться. На нижней в основном электронные коммутаторы для VGA, маркировка без микроскопа не видна, но все они от Philips.

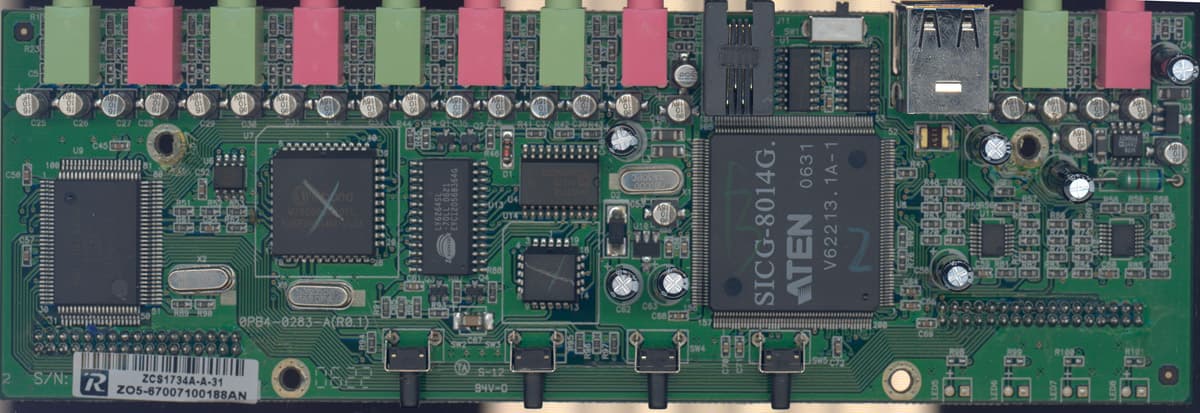

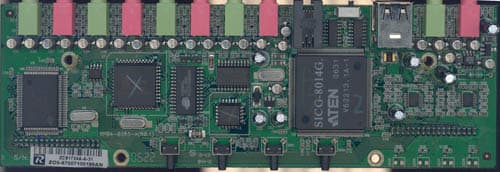

На верхней плате коммутаторы для других интерфейсов, также производства Philips, конденсаторы для буферизации интерфейсов в целях безопасного «горячего» подключения и управляющие ASIC производства самой Aten и Winbond. Монтаж аккуратный (по ссылке картинка 221 КБ).

Эксплуатация

После подключения кабелей устройство готово к работе. Переключение между каналами происходит с задержкой около секунды или чуть больше. Проблем в процессе эксплуатации не возникло, необходимости в перезагрузке — тоже. Всё работает именно описанным в руководстве образом. Вообще в промежутках между переключениями нет ощущения, что между консолью и системным блоком что-то ещё присутствует. Приятный сюрприз состоял в том, что обе мои USB клавиатуры, не работающие при подключении к PS/2 порту через простой переходник, исправно функционировали и в BIOS не поддерживающих USB клавиатур, и в DOS при подключении через KVM комплектными PS/2 кабелями.

При подключении к портам ПК PS/2 использование USB хаба невозможно!!! Эти провода не оснащены разъёмом USB.

Допустимо использование дополнительного питания, и тогда при условии полного обесточивания всех подключённых к переключателю ПК (вплоть до выдёргивания питающего кабеля из сети) он сам будет работать, а это значит, что будет сохранено положение переключателей регистров (Lock) для каждого порта, выбранный порт и будут заряжаться аккумуляторы в подключённом к нему ресивере для беспроводной периферии.

Было произведено обновление микропрограммы, для чего с сайта производителя был скачан исполняемый файл объёмом менее полумегабайта, содержащий и ПО, и прошивальщик. Порядок действий такой:

  1. KVM необходимо полностью обесточить, отключив его от всех ПК и блока дополнительного питания, если он используется
  2. подключить кабелем к COM порту компьютера, который оснащён своей мышью, клавиатурой и монитором
  3. перевести специальный переключатель на задней панели в положение «upgrade»
  4. запитать KVM (достаточно подключить один любой кабель от системного блока, VGA, USB или PS/2, лишь он был запитан), все индикаторы на устройстве замигают, сигнализируя о его готовности к прошивке

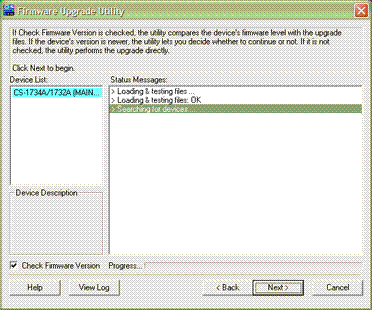

  5. запустить скачанный файл под управлением Windows, после нескольких вопросов и короткого времени работы микропрограмма будет обновлена

Далее следует снова обесточить устройство на 10 секунд, вернуть все переключатели и кабели в рабочее положение, и можно использовать его дальше. Аналогичным образом протекает апгрейд ПО и у CS-1764, но для перевода его в режим обслуживания приходится пользоваться клавиатурными сочетаниями. Порядок действий подробно описан в руководстве.

Тестовый стенд

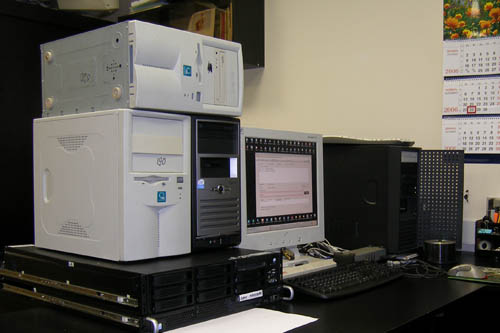

Состоял из монитора RoverScan Maxima 175 (MVA) со встроенным звуком, интегрированного звука на материнских платах, видеокарты Radeon 9000 Pro от Gigabyte, клавиатур Logitech Delux USB и Microsoft Natural Ergonomic Keyboard 4000 v1.0, мышей Microsoft IntelliMouse Explorer v1.0 и Logitech M-BD69 USB, простой с колёсиком. Ну и достаточно большого количества ПК и серверов под управлением Windows от 98SE через все промежуточные версии до Vista, и Linux, правда, без графического интерфейса.

Для проверки качества дополнительно был использован домашний компьютер:

Деградации звука на слух не выявлено, все клавиатуры, мыши и мониторы определялись автоматически при подключении и функционировали в полном объёме, снижения качества изображения при подключении по VGA, как ни странно, также не было. KVM эксплуатировался на рабочем месте в обычном режиме 2 недели.

Отдельно стоит отметить и обратить внимание на то, что USB, как и в CS-1764 поддерживает только режим 1.1, с максимальной скоростью передачи данных 12 Мб/с, что делает невозможным использование современной периферии. Нормально работать будет модем, древний кардридер и другие низкоскоростные устройства. Хотя большинство принтеров и сканеров также поддерживают режим совместимости с USB 1.1, в их случае ситуация плачевная — при сканировании и печати будет дёргаться и замирать мышиный курсор, замедляться набор текста и т.д.

В качестве усугубления ситуации работает то, что все 4 порта на KVM подключаются к одному на системном блоке. Таким образом USB хаб реализован практически «для галочки», в придачу к соответствующей клавиатуре и мыши. Ещё раз — при использовании PS/2 кабеля для подключения ПК к переключателю с этого ПК USB хаб недоступен.

Управление

Очень похоже на управление CS-1764, в обзоре которого и описано. Единственное отличие заключается в наличии переключателя для перевода в режим апгрейда ПО. Ещё раз скажу — по три кнопки вместо одной на каждый ПК было бы несравненно удобнее! И три индикатора. Привыкнуть к клавиатурным сочетаниям можно, но проще (для пользователя) было бы реализовать управление всеми функциями и на самом устройстве, «в железе».

Выводы:

Устройство удобное, функциональное и качественное, вот только USB первой версии и управление большинством функций с клавиатуры снижают его привлекательность для пользователя и заставляют выглядеть анахронизмом. А вот полная поддержка интерфейса PS/2 очень радует!

Достоинства

  • Отличный прочный металлический корпус с резиновыми накладками приятного дизайна
  • Прекрасная реализация интерфейса VGA
  • Раздельная коммутация консоли, двухканального стерео сигнала, двухпортового USB хаба
  • Один кабель до разъёма VGA — уменьшает путаницу под столом (или на столе)
  • Заглушки на аудиоразъёмы
  • Наличие под заказ кабелей длиной 1,2, 1,8, 3, 4 и 5 метров с интерфейсами USB или PS/2 на выбор
  • Работает без дополнительного питания, но возможно его подключение
  • Качественные микросхемы, качественный монтаж

Недостатки

  • Интерфейс USB 1.1 со скоростью обмена данными до 12 Мб/с
  • Невозможность использования стандартных кабелей вместо комплектных

Особенности

  • Полное управление возможно только при помощи «горячих клавиш»

Рекомендации производителю

  • Не применять USB 1.1 контроллеров, внедрить во все свои устройства поддержку уже давно ставшего стандартом USB 2.0
  • Произвести редизайн системы управления с тем, чтобы все функции были доступны при помощи кнопок на самом устройстве с соответствующей индикацией. При такой доработке этот KVM можно будет считать лучшим выбором в своей нише

Варианты использования

Прежде всего на рабочем месте техника и системного администратора, где требуется поддержка интерфейсов VGA и PS/2, которыми в большинстве своём оснащены серверы и офисные машины, в первую очередь, USB во вторую. Рудиментарной поддержки USB 1.1 может хватить для простых применений, к примеру флэш-диск медленно, но будет работать. Также возможно применение в небольших серверных шкафах, но здесь надо быть твёрдо уверенным, что больше серверов не станет, поскольку данная модель не поддерживает каскадирования и при расширении парка машин её придётся заменять на другую. Для домашнего применения тоже возможно кому-то подойдёт, кому интерфейс DVI не нужен.

Доступность устройства на текущий момент времени: $211(26)



Автор благодарит компанию ComDiv и лично Марата Курьянова за предоставленную для тестирования клавиатуру Logitech Delux USB.
Переключатель для тестирования предоставлен компанией Колан



19 января 2006 Г.
